LIETOŠANAS INSTRUKCIJA HAIFB54IRCS HAIER

Nuimkite juostā ir nuvalykite kraštus.

14

Šū uzstādīsanas rokasgrāmata ir paredzēta virtuvju ražotājiem, kuri atzinīgi novertēs šos produktus. Lai garantētu drošibu un sasniegtu labakos rezultātus, rūpīgī izlasiet šo rokasgrāmatu, tostarp drošibas norādijumus, un saglabājiet to turpmākai atsaucei. Pirms turpināt uzstādīsanu, piefiksējiet sérijas numuru, jo tas var but nepiečesams remonta gadijumā. Pārbaudiet, vai transportešanas laikā nav radusies bojājumi, un, ja rodas šaubas, pirms lietošanas konsultējieties ar tehniki. Visus iepakojuma materialus vienmēr glabājiet drošā attalumā no bērniem.

PIEZIME: Rokasgramata ietvertie raksturlielumi, atteli, kā ari piederumi var atskirties atkaribā no iegādātā modela.

satura raditājs

1 Drošibas brīdinājumi uzstādīsanas laikā 2. lpp.
2 Kur novietot produktu 3. lpp.

2.1 Citi padomi

3 Plits virsmas izmeri 4.-9. lpp.

3.1 Platums 60
3.2 Platums 65
3.3 Platums 80

4 Uzstādīsanas instrumenti 10. lpp.

4.1 Standarta iebuvesana
4.2 lebūvēšana vienā limeni ar virsmu

5 Uzstādīsanas attalumi 11. lpp.
5.1 Piesardzibas pasakumi
6 Mēbeles un ventilācija 12. - 13. lpp.

6.1 Platums 60 - 65 - 80 uz pamatnes ar cepeškrāsni
6.2 Platums 60 - 65 - 80 uz pamatnes ar atvilktnem
6.3 Platums 60 - 65 - 80 uz pamatnes ar plauktiem
6.4 Virsmas biezums

7 lebūvējamās nišas izmēri 14. - 19. lpp.

7.1 Plits virsma 60
7.2 Plits virsma 65
7.3 Plits virsma 80

8 Pieslēgums elektrotīklam 20. - 22. lpp.

8.1 Drošibas brīdinājumi
8.2 Instrukcijas
8.3 Citi padomi
8.4 Pieslegsanas shema

9 Uzstādīsanas norādījumi 24. - 31. lpp.

9.1 Bridinajumi
9.2 Uzstadisana soli pa solim

10 Piegade lietotajam 32.lpp.
11 Pirmã ekspluatã¡ças reize 32. lpp.

12 Produktta noemšana 32. lpp.

Pirms produkta uzstadisanas nemiet vera sos noradijumus.

Jusu drošiba mums ir loti svarīga. Pirms krāns izmantošanas uzmanīgi izlasiet šo informaciju;

• Uzstadisano drikst veikt kvalificets tehniks, kuram jazina un jaievero uzstadisanas valsti speka esosie tiesibu akti un razotaja noradijumi.
• Garantija neattiecas uz ražotāja palidzību, kāda nepiecesama, lái noverstu nepareizas uzstādīsanas del radiuskūmes;
• Pirms mājsaimniecības ǐerices lietōsanas nonēmiet iepakojuma materiālu;
• Pec produkta izpakosanas parbaudiet, vai tas nav bojats, un problemu gadijumā pirms uzstādīsanas szinieties ar servisa centru un nepievienojiet to elektrotiklam;
• Bojats produits var izraisit issavienojumu, elektriskas strvas triecenu, aizdegsanos un Citation briesmas;
• Pärbaudiet, vai iepakojumā nav piederumu vai pavadmateriālu (aploksnes ar skruvēm, dokumenti, brošūras utt.), un, ja ir, iznemiet tos un uzglabājiet;
• Produktu var novietot uz darba virsmas vai viena limen ar to;
• Pirms majsaimniecibas ierices uzstadiisanas parliecinieties, vai ir pietiekama ventilacija, kas nodrosinatu pareizu svaiga gaisa cirkulaciju, kada nepiecesama ieksejo componentu dzesesanai un aizsardzibai. Atkaribā no novietojuma veida paredziet attelos noraditas atveres. Plits virsmu pie mebeles vienmér piestipriniet ar majsaimniecibas ierices komplektacija ieklautajam skavam/skruvem.
• Plits virmas darbībai nominalās frekvencēs nav nepiečiesama papildu iejauksāns vai uzstādīsana.
• Garantija neattiecas uz ražotāja palidzibu, kāda nepiecesama, lái novérstu nepareizas uzstādīsanas del radius ša kūmes. leverojiet uzstādīsanas norādījumus, kas paredzeti kvalificētam personalam.
• Nepareiza uzstādīsana var izraisit traumas cilvekiem un dzivniekiem vai ipašuma bojājumus. Razotājs neatbild par šadiem bojājumiem vai traumatēm;
• Droša lietosana tiek garantěta tikai tad, ja uzstādīsana ir veikta pareizi saskaña ar šiem norādījumiem. Bojājumu gadijumā, kas radusies nepareizas montāžas del, atbildība jauznēmas personai, kas produktu uzstādījusi;
  Uzstadisanas laikamajsaimniecibas ierici nedrikst pievienot elektrotiklam.
• Uzstadisanas laikā ieteicams valkā aizsargcimdus, lái izvairitos no savainojumiem sagriesanās del;

• Garantija neattiecas uz bojajumiem, kas radušies nepareizas uzstadişanas del;

• Nepareizas uzstadijanas, ierices bojajumu un neatbilstošas pieslegšanas gadijumā produkta garantijas terminš beidzas;

• Parliecinieties, ka produkta strava kabelis pec iebuvetas tehnikas uzstadijanas nav viegli pieejams;
• Pec uzstādīsanas strāvas kabelis nedrīkst saskarties ar virtuves elementu kustīgajām dalām (piēmeram, atvilktni) un nedrīkst tikt paklauts mehāniskai slodzei;
• Sim produit lietošanas laikā ir nepiečesama pastāvīga ventilacija. Neaizsedziet gaisa atveres;
• Nododot izstrādājumu gala lietotājam, teḥnikim ir jāpārliecinās, ka tas ir pareizi uzstādīts;

Kur uzstādīt produktu

2

Uzstadiet un izmantojiet so produktu slegta, nosegta, sausa un labi vedinam a vide;
- Neuzstadiet produktu atklata vide, kas paklauta atmosferas faktoru iedarbibai;
- Šis produits ir paredzëts lietošanai maksimäli 2000 metru augstumā;
- Uzstadiet produktu elektribas kontaktligdzas tuvumā;
- Izmantojiet produktu tikai tad, ja tas ir ivietots iebuvejamajā nišā, pretëjā gadijumā pastav traumu un apdegumu risks;
- Neuzstadiet plits virsmu virs neatdzisusas cepeškrasns, Žavetaja, trauku mazgājamās masinas vai ledusskapja. lesakām izvairities ari no uzstadijanas virs vejas mazgājamās masinas. Plits virsmu drikst uzstadi t virs atdzisusas cepeškrasns;

2.1 Citi padomi

• Precizi izgrieziet formu darba virsmā, izmantojot nepiecesamos instrumentus atkaribā no griežama materiala. Griezuma virsmas jaapstrādā ar hermetiki vai tam kā citādi jabut izturīgām pret mitruma ieklūsana;
• Darba virsma jaizgriez saskaña ar šajā rokasgramata sniegtajām shēmām. Gatavošanas virsmai jabut precizi horizontalā limeni. Parbaudiet, vai blive zem gatavošanas virsmas, ja tāda ir, ir pareizi novietota;
• Uzstādīsanas laikā izmantojiet mīkstu drānu, lái nesabojātu plīts virsmu un darba virsmu;

BRIDINAJUMS: Ugunsgreka un bojajumu risks atklatas liesmas del. Netuviniet produktu atklatai liesmai (piem., svecei).

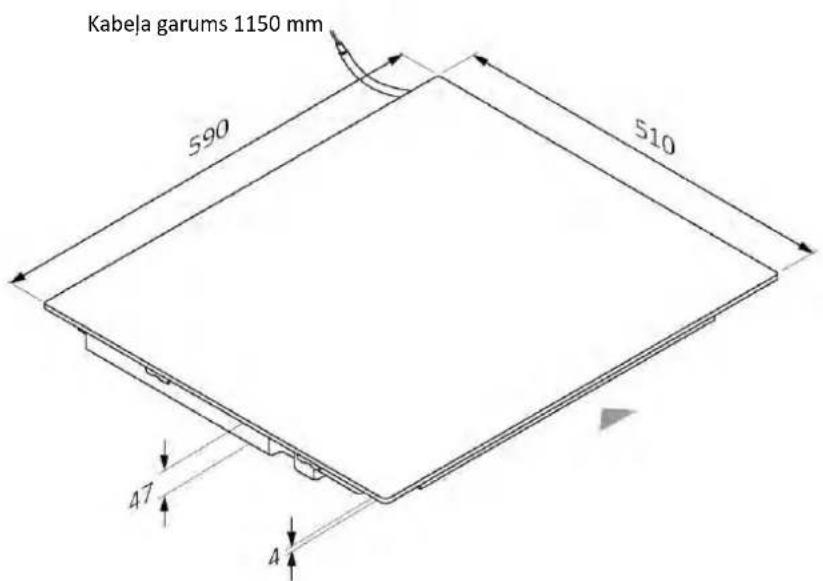

3.1 Platums 60

Izmeri mm

Augšējais aksonometriskais skats

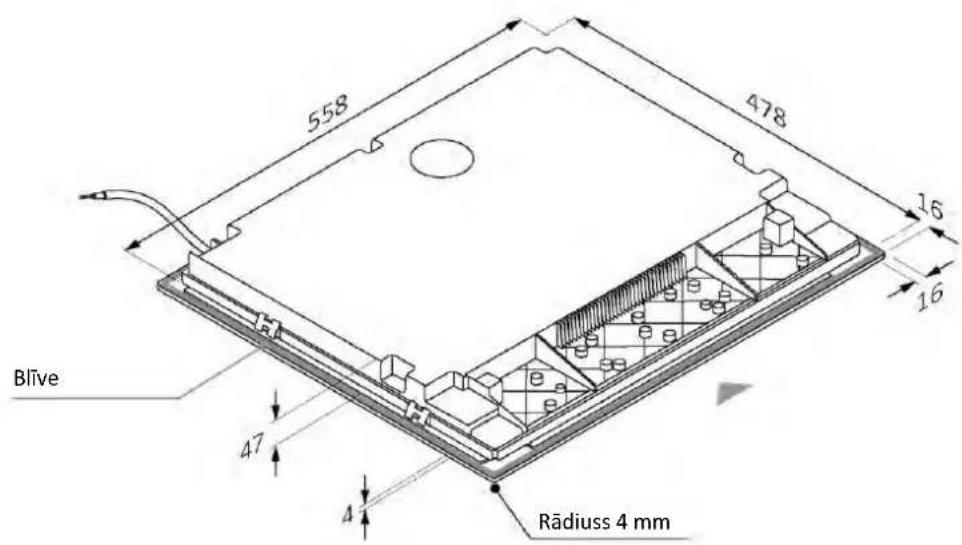

Apakšējais aksonometriskais skats

3.1 Platums 60

Izmeri mm

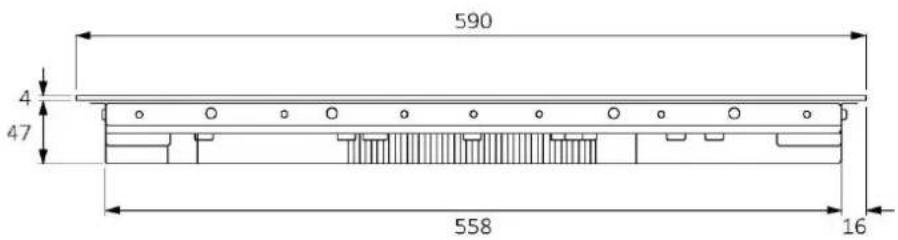

Skats no priekspuses

Skats no saniem

produktu kodi

HAIF64DCS

HAMT68IRB1S

HAMT66IRCS

HAIF641RB1S

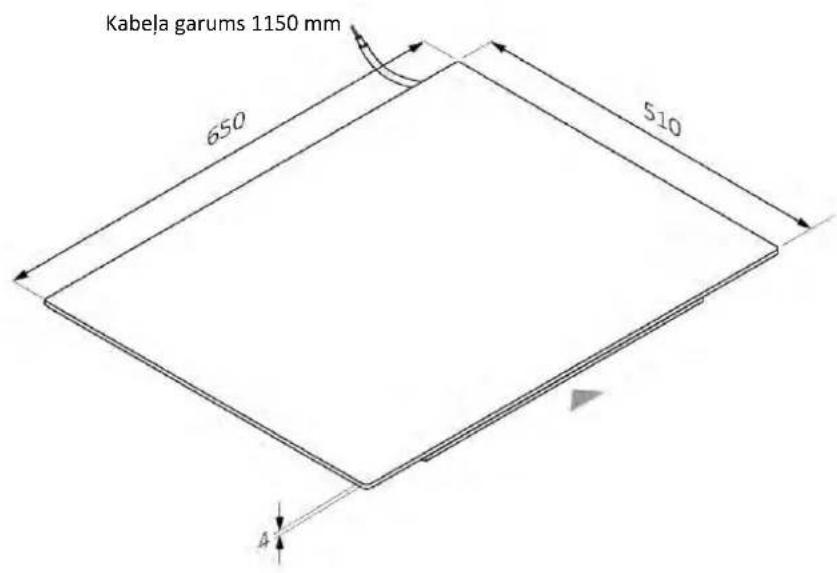

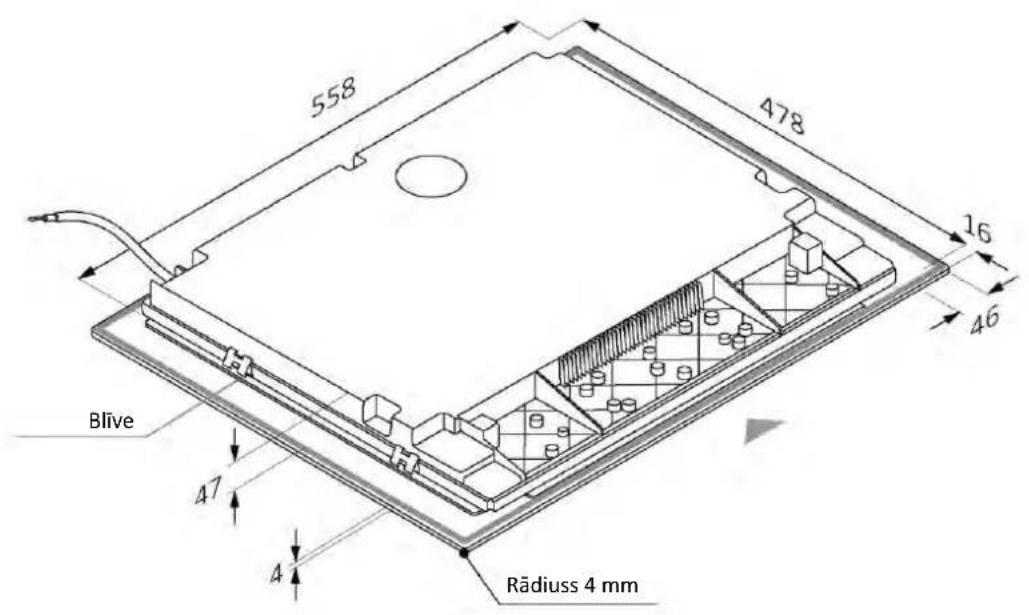

3.2 Platums 65

Izmeri mm

Augšejais aksonometriskais skats

Apakšējais aksonometriskais skats

3.2 Platums 65

Izmeri mm

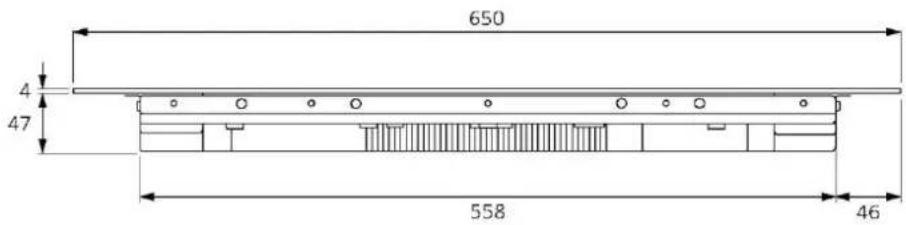

Skats no priekspuses

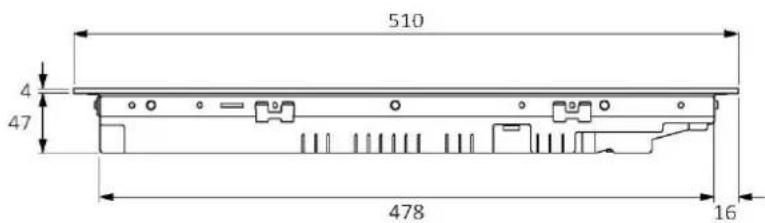

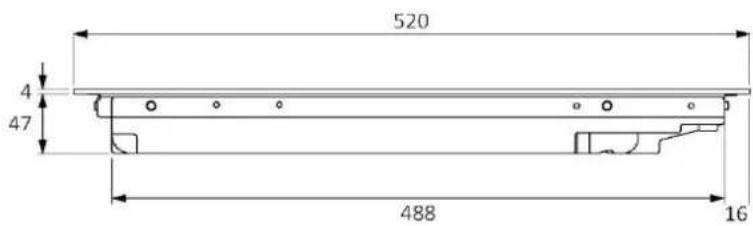

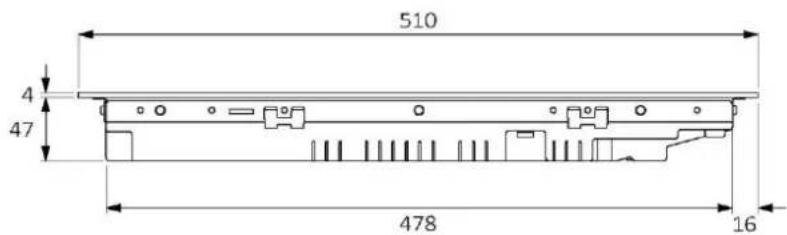

Skats no sāniem

produktu kodi

HAIFB54IRCS

HAIFB531RCS

HAMTB56IRB1S

HA2MTB58IRB1S

HAMTB56IWCS

HAIFB54IWCS

HAIFB54CIRS

HA2MTB58IWB1S

HAIFB64TFTCS

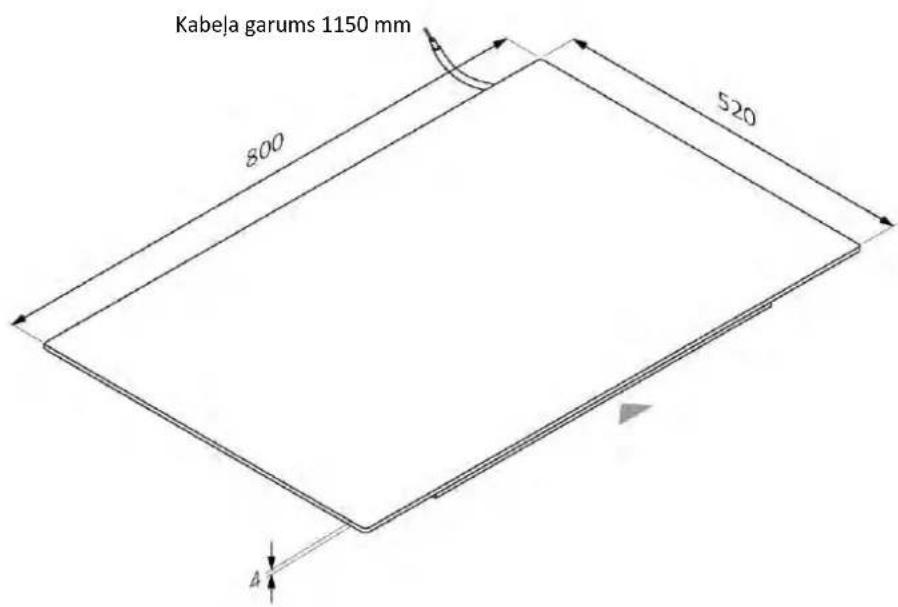

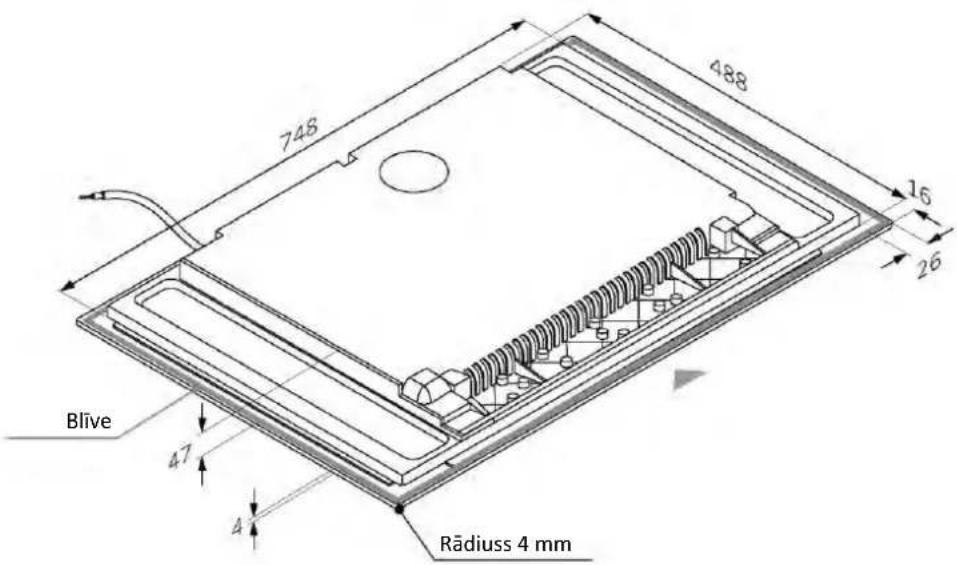

3.3 Platums 80

Izmeri mm

Augšëjais aksonometriskais skats

Apakšējais aksonometriskais skats

3.3 Platums 80

Izmeri mm

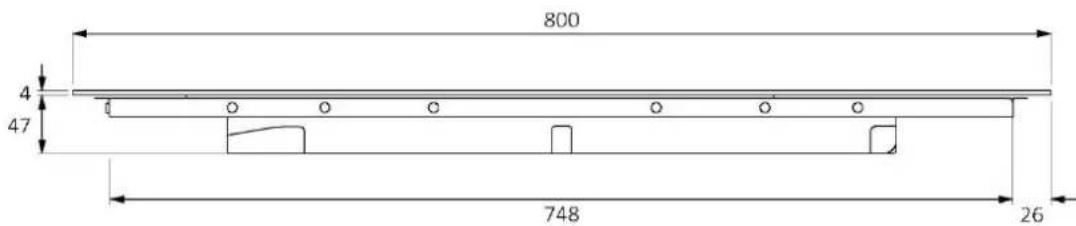

Skats no priekspuses

Skats no saniem

produktu kodi

HAMTB86IRCS

HAMTB86IWCS

4.1 Standarta iebūvēšana

4.2 lebūvēsana vienā limeni ar virsmu

Attieciba uz drosbu sis produits atbilst pa'sk eosajiem noteikumiem;
leverojiet sanu drošibas attalumu no mebelem (D). Mebelu sanu parklajumiem jabut izgatavotiem no karstumizturīga materiala;
Attalumam starp plits virsmu un mebelem vai iebuvetam majsaimniecibas icercem jabut tadam, kas nodrosina pietiekamu ventilaciju un pietiekamu gaisi izpludi;
- Minimalajam attalumam starp plits virsmas atveri un virtuves sienas listi/paneli jabut vismaz 35 mm;
- Minimalais attalums starp plits virsmu un tvaika nosuceju ir atkarigs no tvaika nosuceja modela;
- Nosakot attalumu starp plits virsmu un skapišiem, jānem vērā lielgabarīta priekšmetu (katli, kausi utt.) klātbūtne un to izmantošana;
- Zona zem plits ir nepiecesams vismaz 10 mm attalums starp pašu pliti un jebkuru citu objektu, nemot vērā, ka pēdejo varētu ietekmēt lietošanas laikā radītais siltums;
Attiecbu uz produkta ventilesanu, ievojiet saja rokasgramata sniegtos noradijumus;
- Ja produits tiek uzstadits virs cepeškrasns, skatiet ari cepeškrasns uzstadisanas instrukcijas.

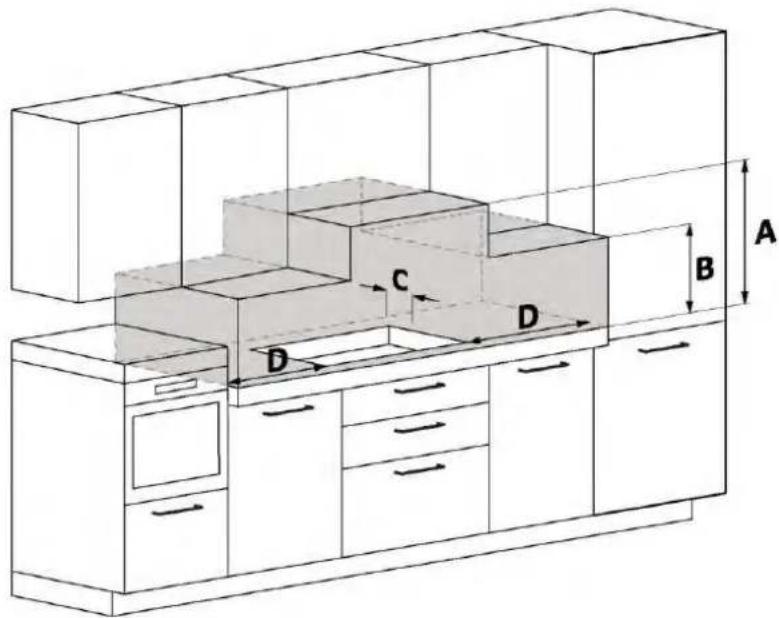

A lesakam ieverot vismaz 650 mm attalumu, bet skatiet noradijumus tvaika nosuceja rokasgramata;
B Apsveriet, cik lielai jabut darba zonai ar katliem, kausiem un citiem prieksmetiem;
C 35 mm attalums no nisas atveres lidz sienas listedi/panelim;
D 35mm : plits virsma L60;
55 mm: plits virsma L65;
35 mm: plits virsma L80;

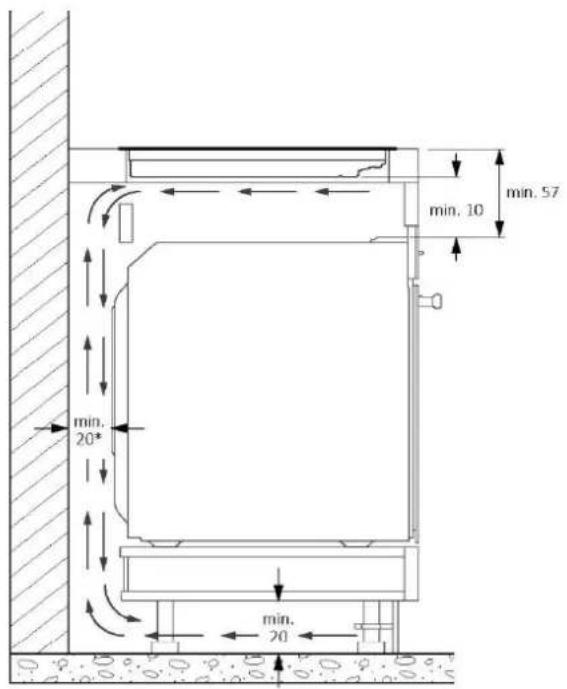

6.1 Platums 60 - 65 - 80 uz pamatnes ar cepeškrāsni

* Norade par plits virsmu.
Informaciju par Cepeškrasni skatiet tai paredzētajā uzstadijanas rokasgramata.

6.2 Platums 60 - 65 - 80 uz pamatnes ar atvilktnēm

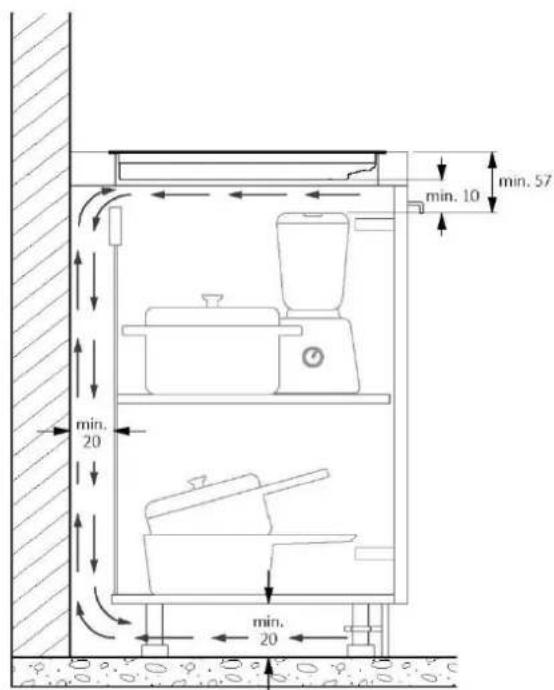

6.3 Platums 60 - 65 - 80 uz pamatnes ar plauktiem

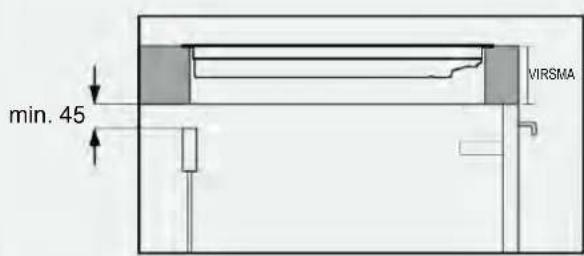

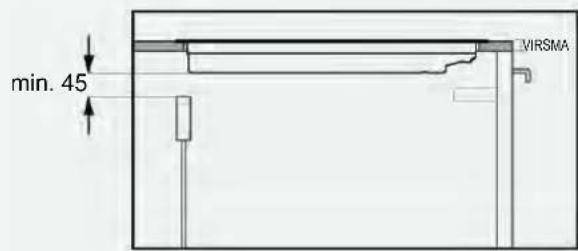

6.4 Virsmas biezums

Mebelem ar biezu virsmu: nodrosiniet vismaz 45 mm aizmugurejo atveri starp virsmu un aizmugurejo kedi.

Mebelem ar samazinatu virmas biezumu: nodrosiniet vismaz 45 mm aizmugurejo atveri starp plits virsmu un aizmugurejo kedi.

7 lebūvējamās nišas izmēri

Virtuves darba virsmai jabut izgriettai atbilstoši sekojosajam shemam;
Mebeles aizmugurejai dalai jabut ar atverem, vadieties pec sekojasam shemam;

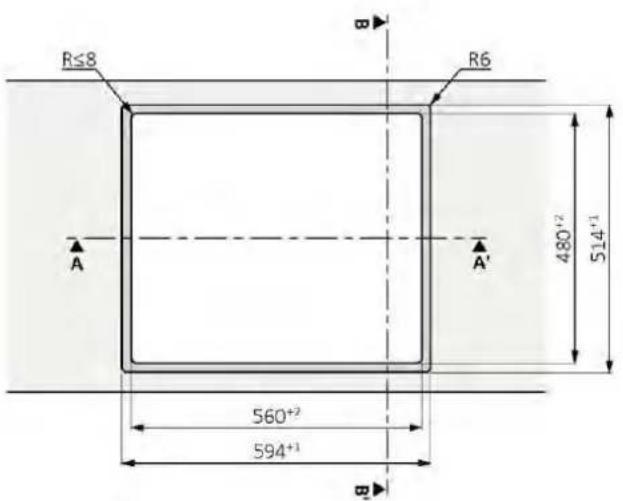

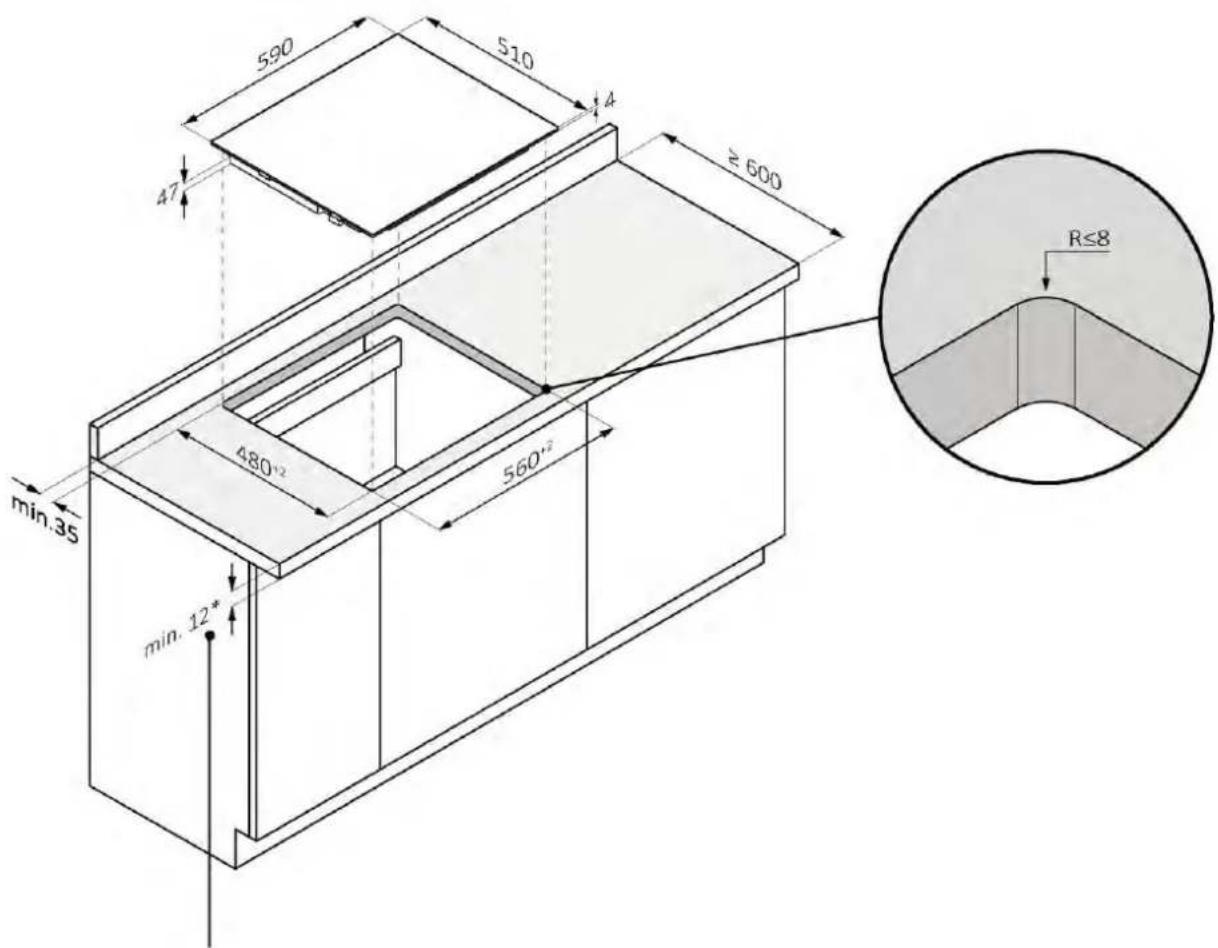

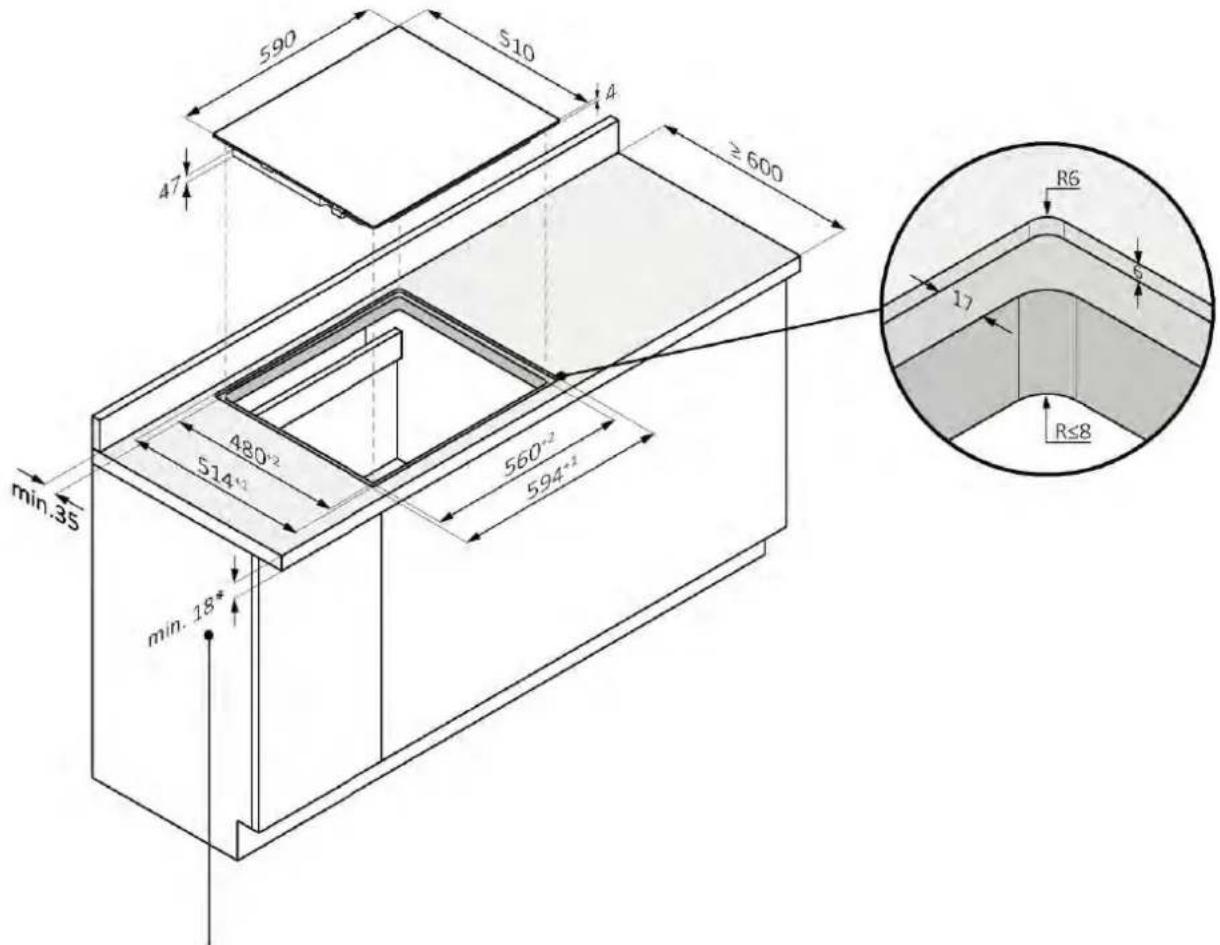

7.1 Plits virsma 60

standarta uzstadijsana

*28 ar cepeškrāsni apakšā

7.1 Plits virsma 60

uzstadisana viena limenar virsmu

BRIDINAJUMS: nav pieejams produktiem ar slipu stiklu.

*28 ar cepeškrāsni apakša

Griezums A-A

Griezums B-B'

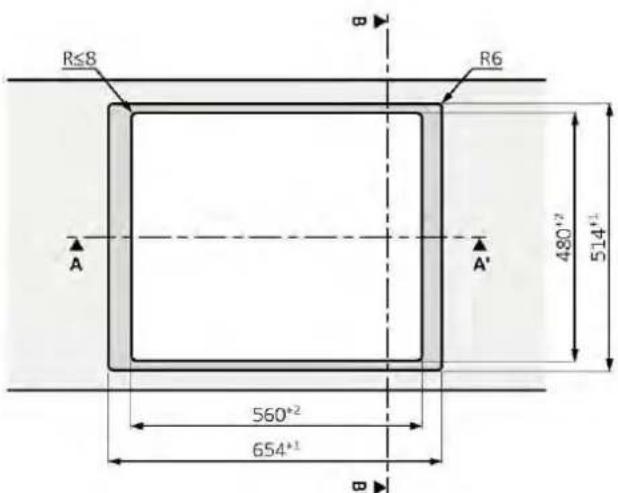

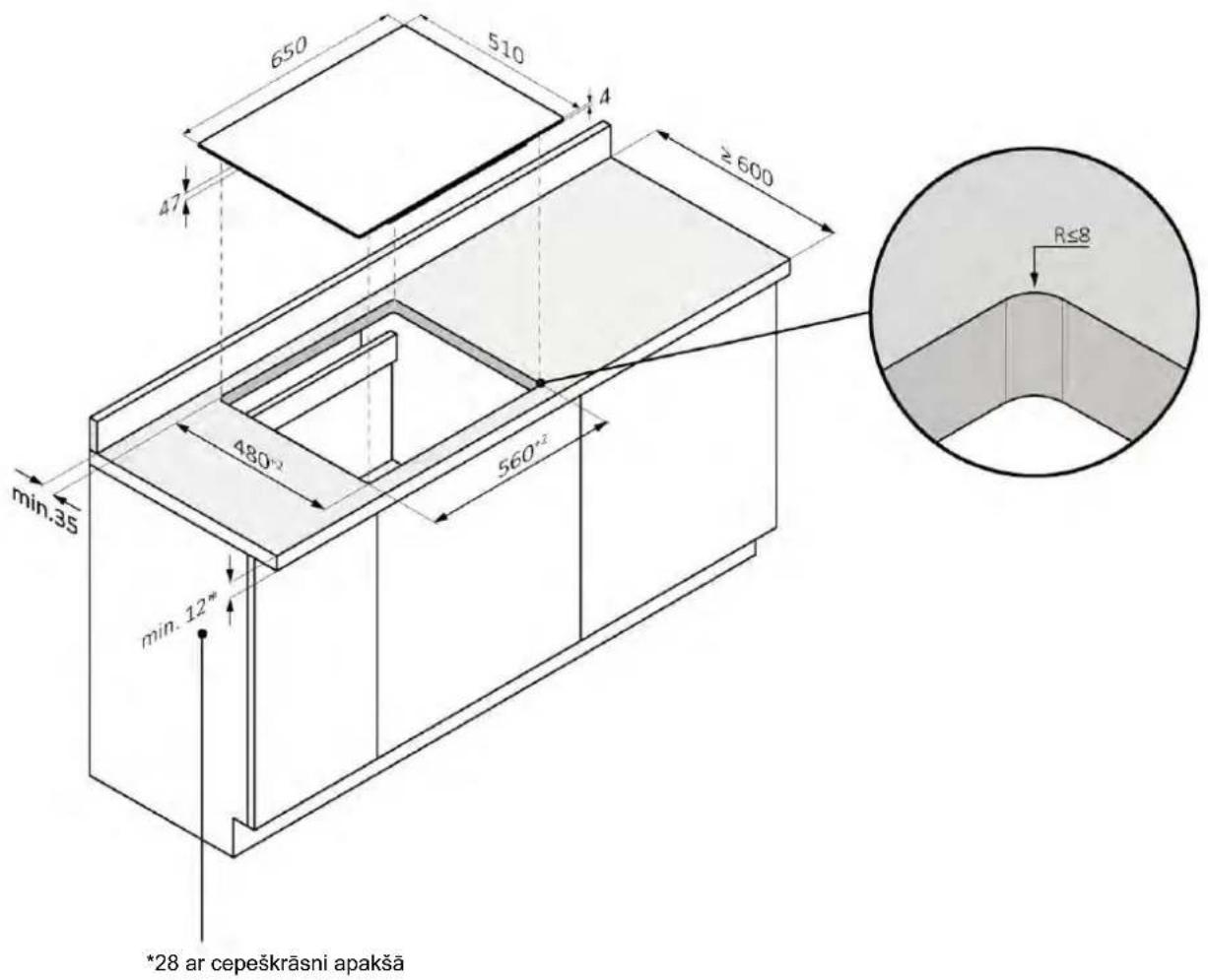

7.2 Plits virsma 65

standarta uzstadišana

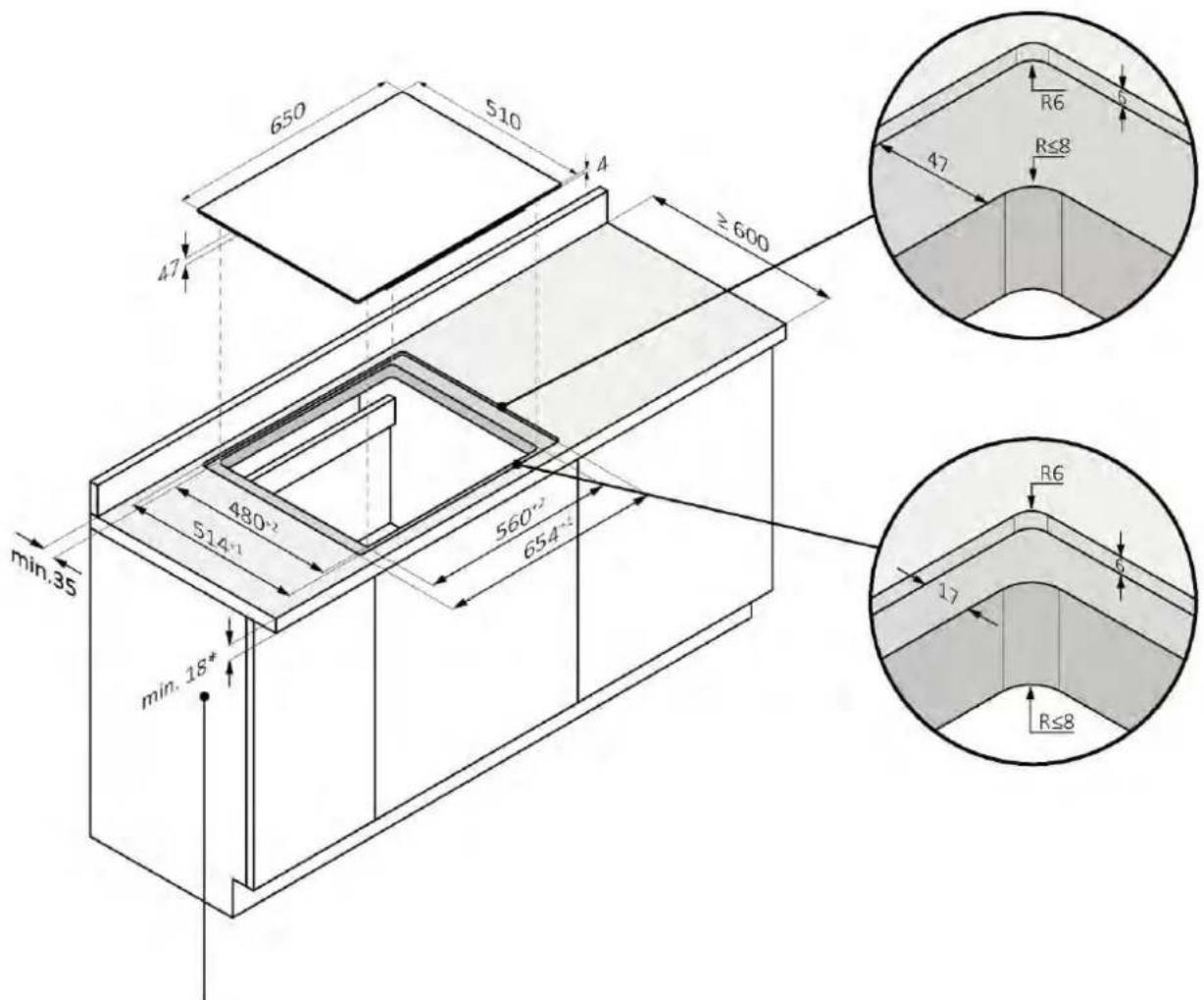

7.2 Plits virsma 65

uzstadiisana viena limeni ar virsmu

BRIDINAJUMS: nav pieejams produktiem ar slipu stiklu.

*34 ar cepeškrāsni apakša

Griezums A-A*

Griezums B-B

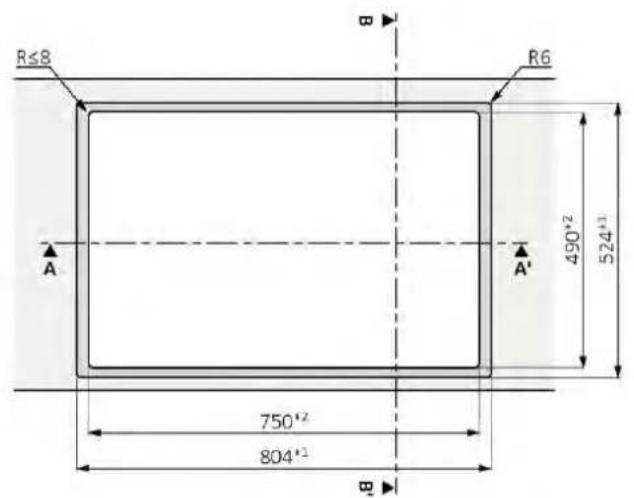

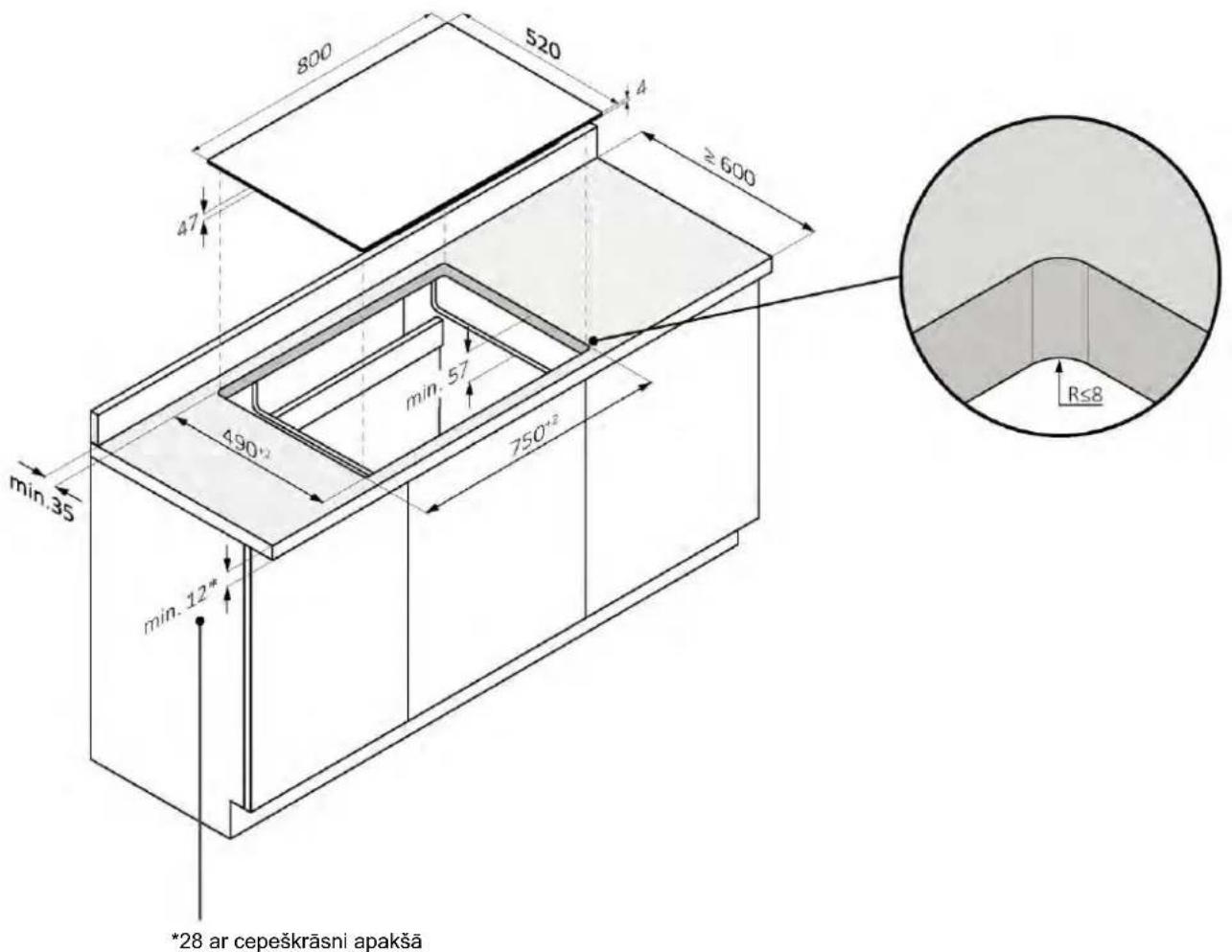

7.3 Plits virsma 80

standarta uzstadijsana

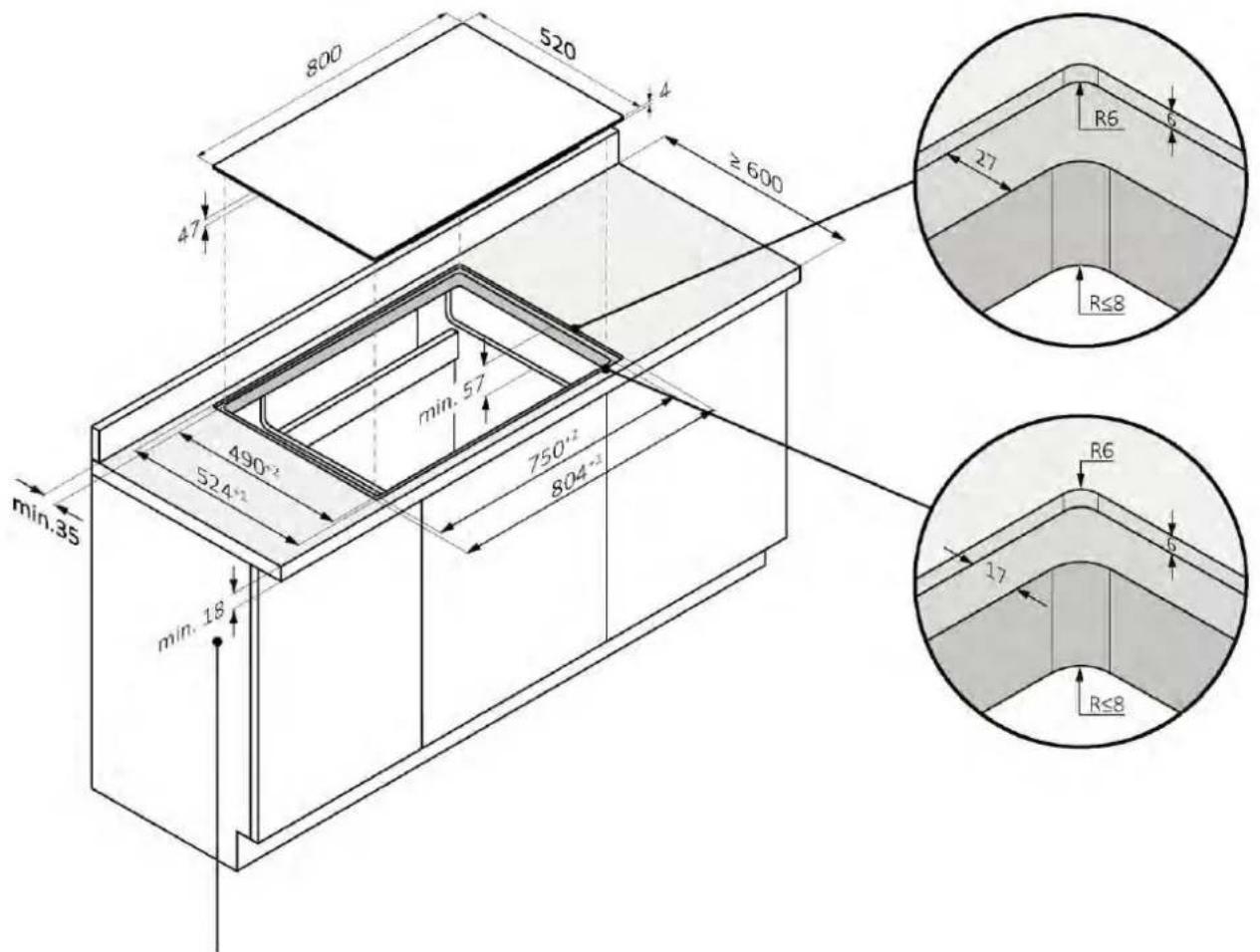

7.1 Plits virsma 80

uzstadisana viena limeni ar virsmu

BRIDINAJUMS: nav pieejams Produktiem ar slipu stiklu.

*34 ar cepeškrānsi apakša

8.1 Drošibas brīdinājumi

Lai izveidotu drošu produkta elektrisko pieslēgumu, ieverojiet šādus brīdinājumus:

• Jebkads nepareizi veikts remonts, uzstadisana un apkope var nopietni apdraudet lietotaju;
• Razotájs pazino, ka neuznemes atbildibu par tiešiem vai netiesiem bojajumiem, kādus izraisijusi nepareiza uzstadišana, apkope vai remonts. Tas neatbild ari par bojajumiem, kas radušies zemējuma vada neesamibas vai pärtraukuma del (piem., elektriskas stravas trieciena gadijumā);
• Plits virsmu pie elektrotikla drikst pieslegt tikai kvalificets tehnikis, kurš pārzina un ievero vietējos noteikumus un vietējā energouznēmuma papildu noteikumus;
• Produktions pieder pie I aizsardzibas klases un var darboties tikai tad, ja ir aprikots ar zemejuma vadibas ierici;
  Uzstadisanas laikā produktam jabut bez sprieguma;
  Uzstadisanas laika nenovietojiet metala prieksmetus, piemeram, nazus, daksinas, karotes un vakus, uz plits virsmas, jo tie sakarst;
• Pievienojiet iekarti tikai ar komplekta iekjauto kabeli;
• Izstradājumam jabut pieslēgtam mūsdienīgai elektrosistēmai;
  Bojajumu gadijumā, kas radušies nepareizas pieslegšanas del, garantija nav spekā.
  Ja strāvas kabelis ir bojats, tas jānomaina ražotājam, tā servisa pārstāvim vai augsti kvalificēṭām personām, lai izvairitos no apdraedūjuma.
• Savienojuma izveide ar uzticamu zemejuma sistemu ir butiska un obligata.
• So majsaimniecibas ierici drikst uzstadit un szemet tikai atbilsto kvalificeta persona.
• Pirms jebkādu darbu vai apkopes veikšanas atvienojiet majsaimniecības ierici no elektrotíka.
• Ši ekārtā ir japievieno kēdei ar slodzes pārtraukuma sledzi, kas nodrošina pilnīgu atvienošanu no barošanas avota.
• Izmainas majas elektrosistemā drikst veikt vienīg kvalificēts elektrikis.
• So padomu neieverosana var izraisit elektrosoku vai navi.
• Plits virma japievieno elektrotiklam, izmantojot omnipolaru sledzi, kas nodrosina kontaku atvienosanu saskaña ar lll uzlades kategoriju. Sai iekartai jaiztur maksimala pievienta slodze un jaatbilst speká esosajiem noteikumiem.

UZMANIBU! Lai izvairitos no jebkadam briesmam, ko rada nejauša termiskas izslegsanas iekartas atiestatisana, iekartu nedrikst darbinat ar areju komutacijas icerici, piemeram, taineri, vai pievienot kedei, kas tiek regulari ieslegta un izslegta.

• Strāvas kabelis: iekārta ir aprikota ar strāvas kabeli, kas japieviano mājas elektrotíklam. Atbilstoši attieçigajai diagrammai nosakiet dažādas pieslēgşanas iespejas atkarībā no mājas baroşanas avota veida. Datu plaksnīte noradīts ari šai iekārtai atjautais pleslēguma spriegums un relativā absorbētā jauda.

8.2 Instrukcijas

Absorbētā jauda

Skatiet produkta dati plaksniti.

Diferenciais kedes partraucejs (automatiskais sledzis)

lesakām izmantot automatisko kedes pārtraucejslédzi (automatisko slédzi) ar izslegsanas stravu, kas atbilst spekā esosajiem noteikumiem.

Atvienosanas ierices

Gadijumā, ja nepiecesams izmantot cepeškrāsni, tā japieviano elektrotiklam, izmantojot omnipolaru sledzi, kas nodrosina kontaktu atvienosanu saskaña ar lll parsprieguma kategoriju. Sai iekartai jaiztur maksimala pievienotā slodze un jaatbilst spekā esosajiem noteikumiem.

UZMANIBU! Lai izvairitos no jebkadam briesmam, ko rada nejausa termiskas izslegsanas iekartas atiestatisana, iekartu nedrikst darbinat ar areju komutacijas icerici, piemeram, taineri, vai pievienot kedei, kas tiek regulari ieslegta un izslegta. lekartu nav paredzets darbinat ar areju taineri vai atsevišku talvadibas sistemu.

Stravaskabelis

Produkti ar aprikots ar stravas kabeli, kas jajievieno majas elektrotiklam.

Atbilstoši attiecigajai diagrammai nosakiet dažādas pieslēgšanas iespejas atkarība no mājas barošanas avota veida. Datu plaksnite norādīts ari šai iekārtai atjautais pieslēguma spriegums un relativā absorbētā jauda.

Stravas kabela nomaina

Neveiciet kabela nomaiu pašrocigi. Sazinieties ar pilnvaroto servisa centru.

Stravas kabelis

Produktis ir aprikots ar stravas kabeli, kas jajievieno majas elektrotiklam.

Atbilstoši attiecigajai diagrammai nosakiet dažādas pieslēgšanas iespejas atkarība no mājas barošanas avota veida. Datu plaksnīte norādīts ari šai iekārtai atjautais pieslēguma spriegums un relativā absorbētā jauda.

Strāvas kabela nomaina

Neveiciet kabela nomaiu pašrocigi. Sazinieties ar pilnvaroto servisa centru.

8.3 Citi padomi

Lai izmantotu jebkuru majsaimniecibas ierici,ir jajevero dazi pamatnoteikumi:

Nerauijiet strvas kabeli, lai atvienotu majsaimniecibas ierici no barosanas avota;
Nepieskarieties majsaimniecibas iceri ar mitram vai slapjam rokam vai kajam;
- Kopumā nav ieteicams izmantot adapterus, vairakas kontaktligzdas vai pagarinātājus;
- Nepareizas daribas un/vasveiktspejas zuduma gadijumā izslédziet majsaimniecibas ierici un nebojajiet to.

8.4 Pieslegsanas shema

leverojiet vieteos noteikumus un vieteja energouznemuma papildu noteikumus.

Iekartas pieslegsana

leverojiet savienojuma datus, kas noraditi uz plaksnites.

Izveidojiet pieslēgumu tikai atbilstoš attiecigajai diagrammai:

• BR: bruns
  BL:zils
  YE/GN: dzeltens un zaš
  BK: melns
  GY:peleeks

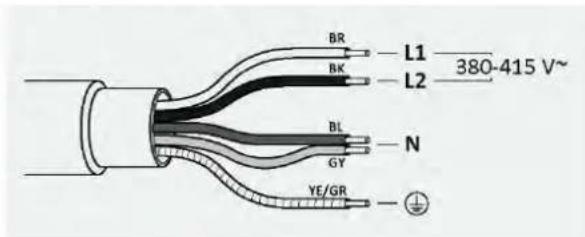

380-415 V ~ 2N 50/60 Hz

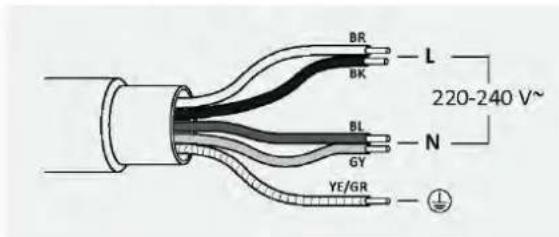

220-240 V ~ 50/60 Hz

Standarta uzstadišana

Produkta uzstadisanas video varat apskatit, noskenejot QR kodu

vainoklikskii

uz sekojosas

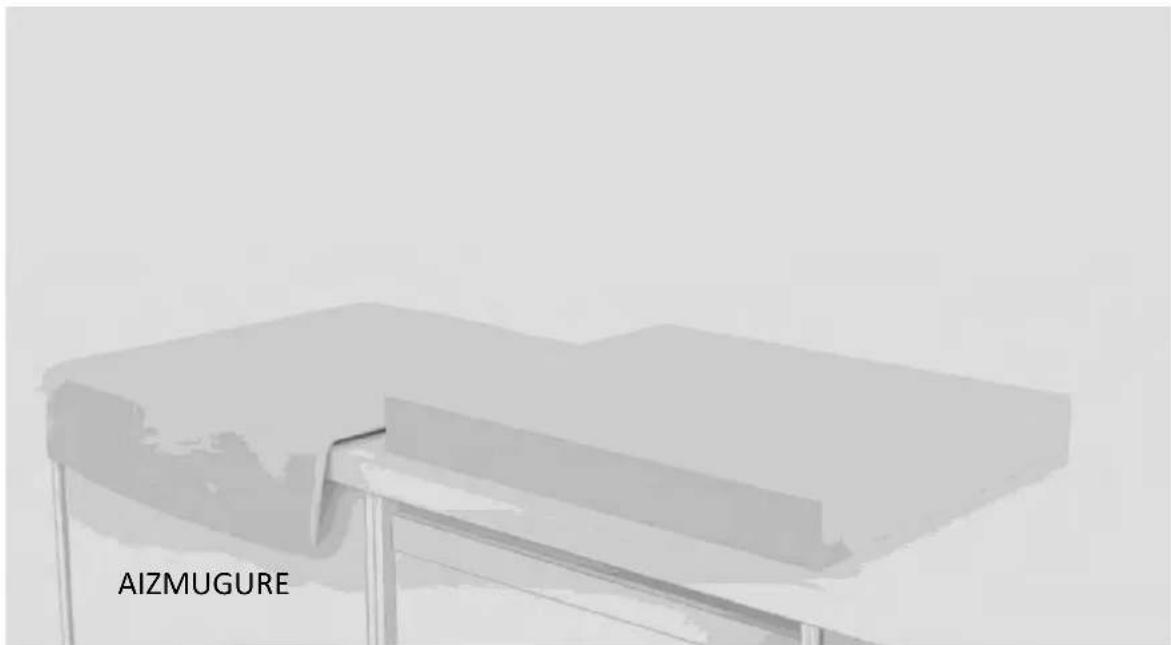

Uzstadisana viena limeni ar virsmu

Produkta uzstadisanas video varat apskatit, noskenejot QR kodu

vainoklikskinot

uz sekojosas

1

Izmantojiet instrumentus, kas noraditi rokasgramatas nodala "Uzstadisanas instrumenti". Izklajiet dranu blakus produkta iepakojumam, lui uz ta novietotu plits virsmu;

2

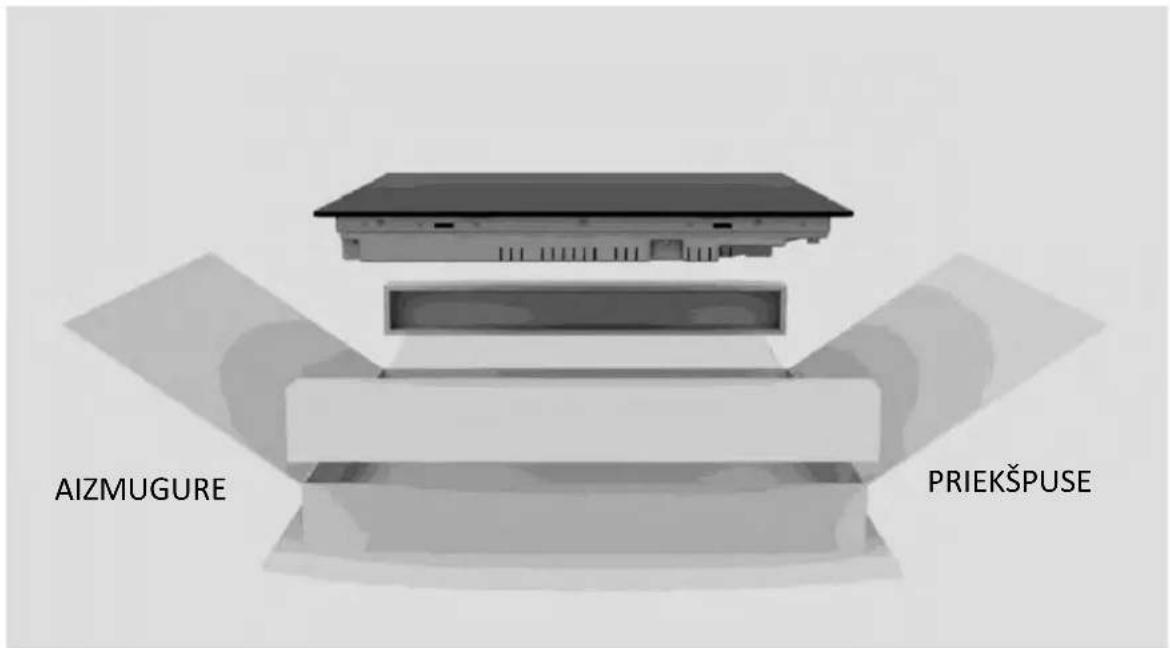

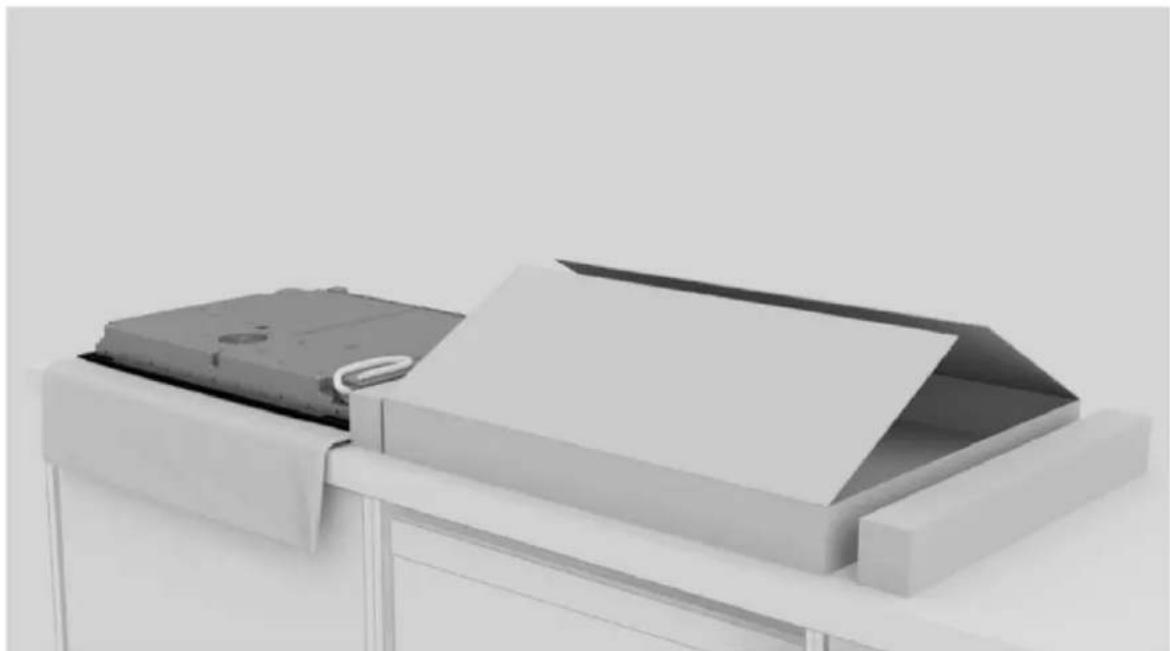

Uzvelciet cimdus. Nonemiet iepakojumu un iesaijojumu, uzmanoties, lai nesabojatu plits virsmas stiklu;

3

Novietojiet plits virsmu, atbalstot to otradi uz dranu, kas ieprieks izklata blakus iepakojumam;

4

9 Uzstadīsanas norādijumi

8

Novietojiet plits virsmu izgrieztas nias centra. Parniecinieties, ka plits virsmas blive balstas uz darba virsmas tā, lai nodrošinātu ciešu sakeri.

a.b.

9

a. Standarta uzstadiisanai: uzstadiisanapabeigta;
b. Uzstadi sanai viena limeni ar darba virsmu: rikojieties, ka noradits nakamajas lappuses;

10

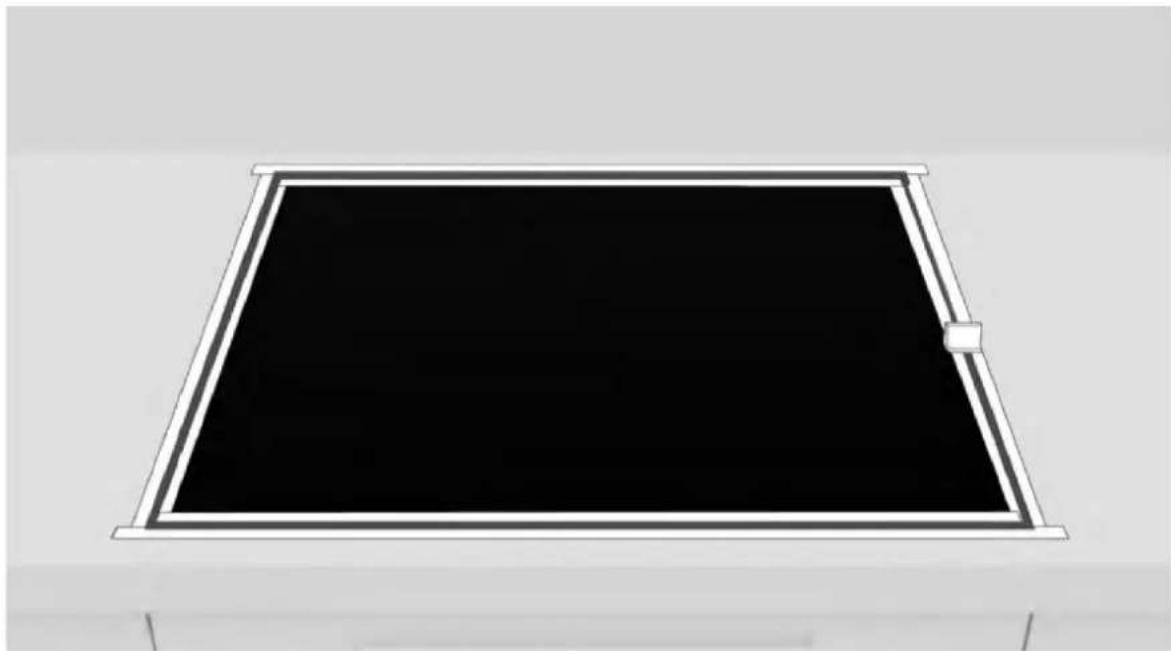

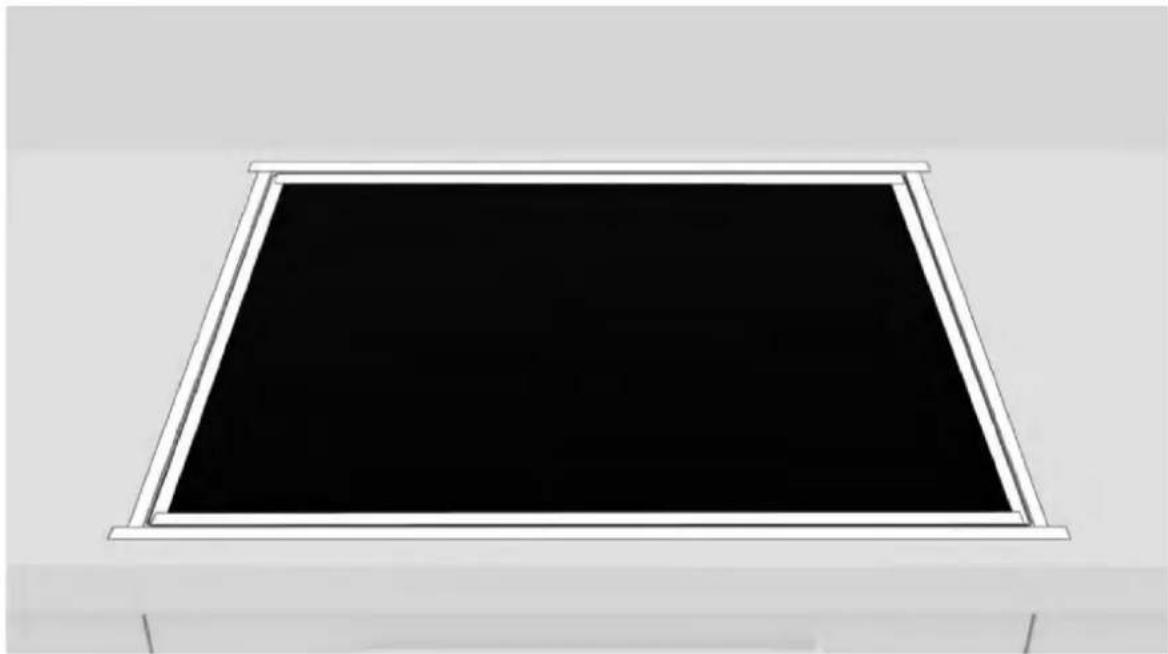

Uzklajiet limlenti gan malas iekspuse, gan arpuse;

11

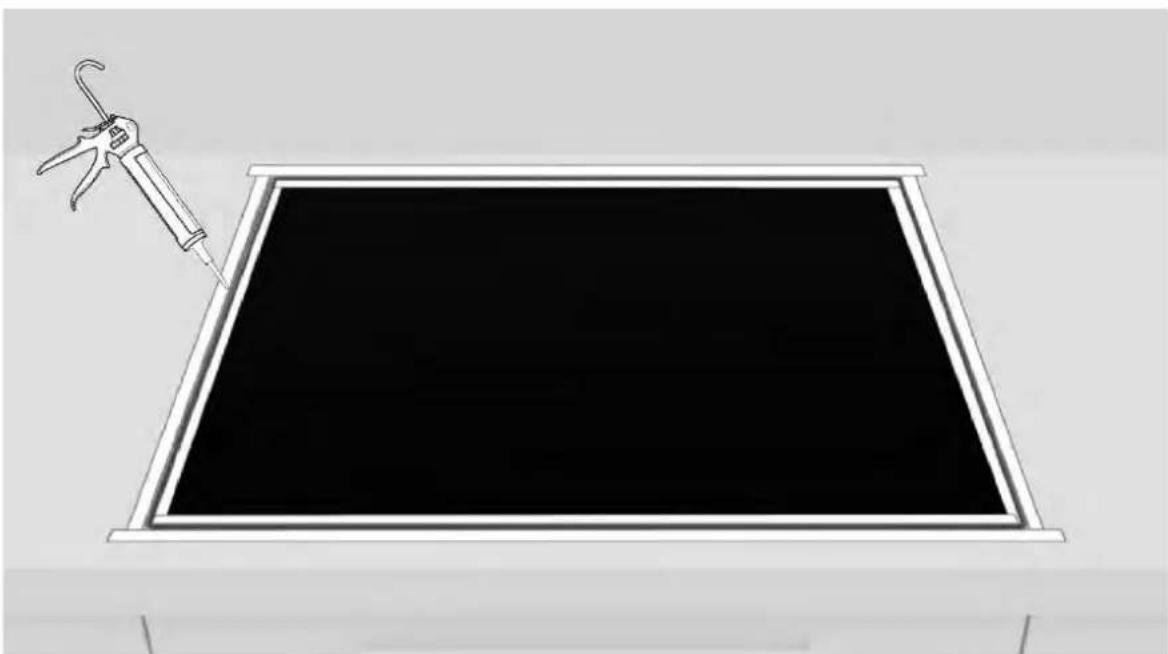

Uzklajiet silikonu.

9 Uzstadīsanas norādijumi

12

Nonemiet lieko silikonu;

13

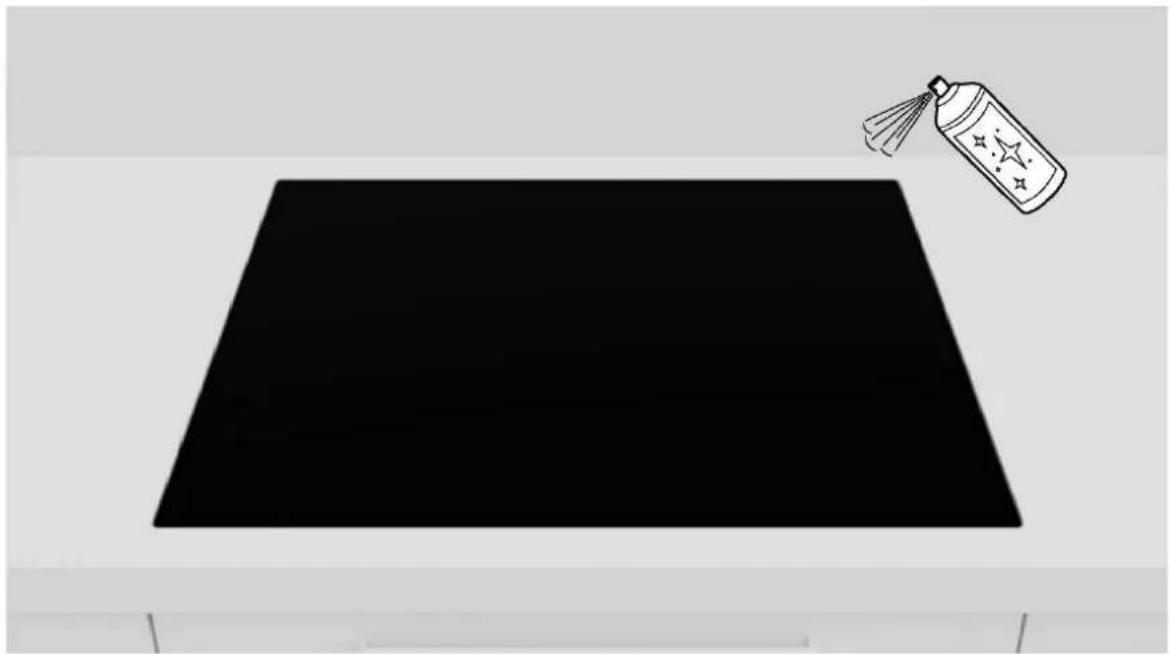

Nonemiet limlenti un notiriet malas;

14

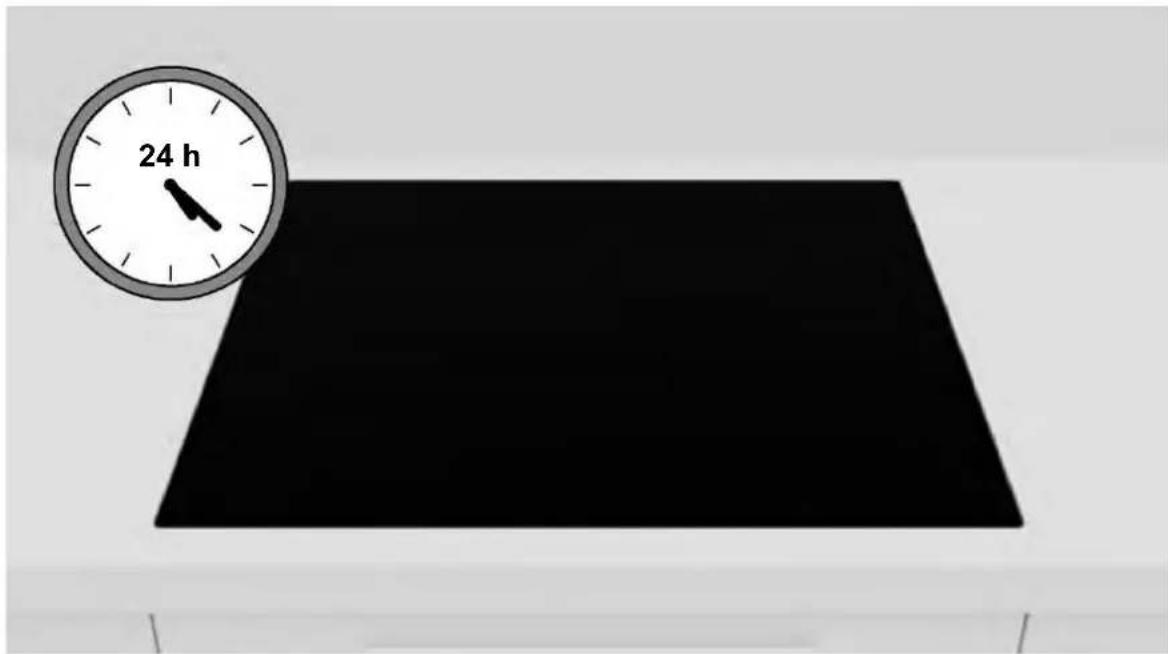

Pirms pirmās ieslēgšanas nogaidiet 24 stundas;

Uzstadisanas beigas:

Informejiet lietotaju par butiskam fungcijam;
- Informējiet lietotāju par visiem aspektiem, kas attiecas uz lietošanas un apstrādes drošūb;
- Nododiet lietotājam piederumus un lietošanas un montāžas instrukcjjas, kas rūpīgi jāuzglaba.

Uzstadiñas beigas nonemiet aizsargplevi, limlenti un visus parejos iepakojuma materiaiulus.

BRIDINJUMS: Izstradajuma normalai darbibai ir nepiecesama atbilstoša ventilacija.

Nekādā gadijuma neaizsedziet ventilacijas atveres.

PIEZIME: Produktta faktiskais izskats ir atkarigs no izveleta modeleja.

11 Pirmā ekspluatacijas reize

Pirmo reizi lietojot produktu, plits virsma ir iestatita uz maksimalo sasniedzamo jaudu. Izmantojot energijas parvaldibas funkciju, varat izveleties dažadus jaudas iberozojumus atkaribā no majas sadales tikla.

Kai iestatit jaudas pārvaldbu

Varat iestatit maksimalo jaudas absorbcijas limeni indukcjjas plits virsmai, izveloties no dažadiem jaudas diapazoniem.

Indukcijas plitis spelj automatiski ierobežot jaudu, lai izvairitos no parslodzes riska.

Lai aktivizetu jaudas pärvaldibas funkciju:

lesledziet plits virsmu un pec tam vienlaicigi nospiediet un 10.
Taimera indicators paradis "P8", t.i., jaudas limeni 8. Noklusejuma rezims ir 7,4 kW.

Lai izveletos citu limeni

Pabidiet kursoru pa kreisi un pa labi, lui mainitu jaudas parvaldbas limeni.
- Ir 8 jaudas limeni - no "P1" lidz "P8". Limeni parada taimera indicators:

P1	P2	P3	P4	P5	P6	P7	P8
2 kW	2,5 kW	3 kW	3,5 kW	4,5 kW	5,5 kW	6,8 kW	7,4 kW

12 Produktta nonemšana

• Atvienojiet produktu no elektrotikla;
  Nedaudz paceliet produktu un to pilnibā izhemiet;
• Šis produits nesaboja mēbeli, kuruBUSiespejams izmantot aīar jaunu mājsaimniecības ierici.

WELKOM
