Značka	Haier
Model	HAIFB54IRCS
Typ produktu	Indukčná varná doska na zabudovanie
Šírka	65 cm
Elektrické napájanie	220-240 V ~ 50/60 Hz alebo 380-415 V 2N 50/60 Hz
Maximálny výkon	7,4 kW (nastaviteľný od 2 kW do 7,4 kW)
Typ ovládania	Dotykové s posuvníkom
Počet úrovní výkonu	8 (P1 až P8)
Trieda ochrany	I (uzemnenie povinné)
Spôsob inštalácie	Štandardné zabudovanie alebo v jednej rovine s doskou
Dodávané príslušenstvo	4 upevňovacie svorky, 4 skrutky, tesniaci pás
Typ povrchu	Sklo
Maximálna nadmorská výška použitia	2000 m
Vyžadovaná ventilácia	Áno, neblokovať otvory
Výrobné číslo	Poznačiť pred inštaláciou

Často kladené otázky - HAIFB54IRCS HAIER

Ako nainštalovať varnú dosku Haier HAIFB54IRCS ?

Inštaláciu musí vykonať kvalifikovaný technik. Postupujte podľa krokov: vyrežte pracovnú dosku podľa rozmerov v manuáli, aplikujte tesniaci pás, upevnite svorky, pripojte napájací kábel podľa schémy, potom umiestnite varnú dosku do otvoru. Pre inštaláciu v jednej rovine s doskou naneste lepiacu pásku a silikón, potom počkajte 24 hodín pred prvým použitím.

Aký typ elektrického pripojenia je potrebný pre HAIFB54IRCS ?

Zariadenie vyžaduje napájanie 220-240 V ~ 50/60 Hz alebo 380-415 V 2N 50/60 Hz. Musí byť pripojené k okruhu s ističom a musí spĺňať triedu ochrany I (uzemnenie povinné). Používajte iba dodaný kábel.

Ako nakonfigurovať správu výkonu na varnej doske ?

Zapnite varnú dosku, potom súčasne stlačte uvedené tlačidlá (pozri manuál). Indikátor zobrazí predvolene P8 (7,4 kW). Potiahnutím posuvníka vyberte z 8 úrovní od P1 (2 kW) po P8 (7,4 kW).

Môžem nainštalovať varnú dosku nad rúru ?

Áno, za predpokladu, že rúra je oddelená tepelným izolantom. Skontrolujte tiež inštalačný manuál rúry pre bezpečnostné vzdialenosti.

Aké bezpečnostné opatrenia je potrebné dodržiavať ?

Inštaláciu musí vykonať kvalifikovaný technik. Nepoužívajte zariadenie, ak je poškodené. Pred akýmkoľvek zásahom odpojte od napájania. Zabezpečte dostatočné vetranie. Neblokujte vetracie otvory.

Ako čistiť sklenený povrch varnej dosky ?

Použite jemnú handričku a čistič vhodný na sklokeramické povrchy. Vyhnite sa abrazívnym prostriedkom. Čistite po každom použití, keď povrch vychladne.

Čo robiť v prípade zobrazenia chybového kódu ?

Pozrite si návod na použitie na identifikáciu kódu. Vo všeobecnosti chybový kód indikuje poruchu. Vypnite napájanie a kontaktujte autorizovaný servis.

Aká je minimálna vzdialenosť medzi varnou doskou a digestorom ?

Odporúčaná vzdialenosť je najmenej 650 mm, ale pre konkrétne hodnoty si pozrite manuál digestora.

Ako demontovať varnú dosku ?

Odpojte zariadenie od elektrickej siete. Mierne zdvihnite varnú dosku a úplne ju vyberte. Skrinka nie je poškodená a môže byť znovu použitá.

Kde nájdem výrobné číslo zariadenia ?

Výrobné číslo sa nachádza na typovom štítku zariadenia. Zapíšte si ho pred inštaláciou, pretože môže byť potrebné v prípade opravy.

NÁVOD NA OBSLUHU HAIFB54IRCS HAIER

4 Inštalačné nástroje s. 10

4.1 Štandardná inštalácia 4.2 Zapustená inštalácia

6.1 Šírka 60 - 65 - 80 na základné rúry

*Označenie týkajúce sa varnej dosky. Informácie týkajúce sa rúry nájdete v príslušnej inštalačnej príručke.

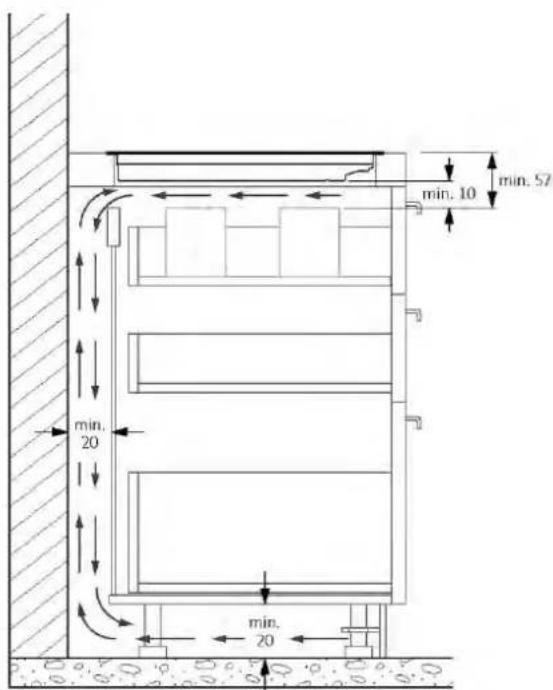

6.2 Šírka 60 - 65 - 80 na základné so zásuvkami

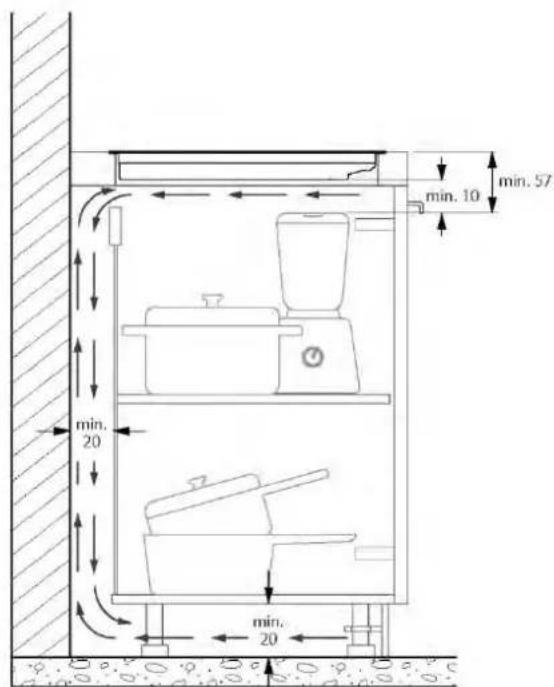

6.3 Šírka 60 - 65 - 80 na základné s policami

Zapojenie vykonajte výhradne podľa príslušného schémy:

BR: hnedá BL: modrá YE/GN: žltá a zelená BK: čierna GY: sivá

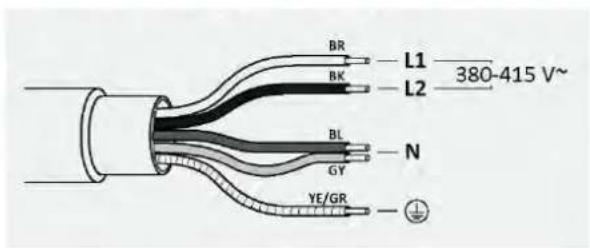

380-415 V ~ 2N 50/60 Hz

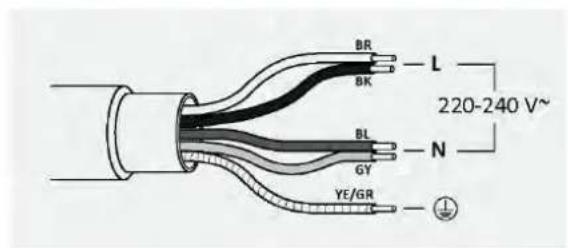

220-240 V ~ 50/60 Hz

1 Bezpečnostné upozornenia pre inštaláciu s. 2 2 Kde nainštalovať výrobok s.3

2.1 Ďalšie rady

3 Rozmery varnej dosky s.4-9

4.1 Štandardná inštalácia 4.2 Inštalácia zapustením

5 Vzdialenosť inštalácie s.11

5.1 Preventívne opatrenia

7 Vstavané rozmery s.14 - 19

7.1 Šírka varnej dosky 60 7.2 Šírka varnej dosky 65 7.3 Šírka varnej dosky 80

8 Zapojenie do elektrickej siete s.20 - 22

8.1 Bezpečnostné upozornenia 8.2 Pokyny 8.3 Ďalšie rady 8.4 Rozloženie pripojenia

9 Pokyny na inštaláciu s.24 - 31

10.1 Dôležité upozornenia 10.2 Podrobné pokyny na inštaláciu

11 Doručenie používateľovi p.32 12 Prvé spustenie p.32 13 Demontáž výrobku p.32

Pred začatím inštalácie výrobku dodržiavajte tieto pokyny.

• Vaša bezpečnosť je pre nás veľmi dôležitá. Pred použitím výrobku si pozorne prečítajte tieto informácie;
• Inštaláciu musí vykonávať kvalifikovaný technik, ktorý musí poznať a dodržiavať zákony platné v krajine inštalácie a pokyny výrobcu;
• Ak sa vyžaduje servis výrobcu na odstránenie porúch spôsobených nesprávnou inštaláciou, takýto servis nie je zahrnutý do záruky; Pred spustením spotrebiča odstráňte obalový materiál;
• Po vybalení spotrebiča dôkladne skontrolujte, či nie je poškodený, v prípade akýchkoľvek problémov kontaktujte pred inštaláciou zákaznícky servis a nepripájajte na napájanie;
• Poškodený výrobok môže byť príčinou skratu, úrazu elektrickým prúdom, požiaru a iných nebezpečenstiev;
• Skontrolujte balenie, či neobsahuje príslušenstvo alebo sprievodné materiály (dokumenty, skrutky, príslušenstvo, tašku s brožúrou, používateľskú príručku atď.), vyberte ich a uložte; Výrobok môže byť inštalovaný v prekrytí alebo zapustený na pracovnej doske; Pred inštaláciou výrobku sa uistite, že priestor je dobre vetraný, aby sa umožnila cirkulácia čerstvého vzduchu, ktorý je potrebný pre správne chladenie. Minimálne odporúčané otváracie priestory nájdete podľa ilustrácií.
• Na prevádzku spotrebiča pri menovitých frekvenciách nie sú potrebné žiadne ďalšie činnosti/nastavenia;
• Ak sa na odstránenie porúch spôsobených nesprávnou inštaláciou vyžaduje pomoc výrobcu, záruka sa na túto pomoc nevzťahuje. Musia sa dodržiavať pokyny na inštaláciu pre odborne kvalifikovaný personál;
• Nesprávna inštalácia môže spôsobiť poranenie ľudí alebo zvierat alebo poškodenie vecí. Za takéto poškodenie alebo poranenie výrobca nezodpovedá;
• Bezpečné používanie je zaručené iba vtedy, ak bola inštalácia vykonaná správne podľa týchto pokynov. V prípade poškodenia v dôsledku nesprávnej inštalácie zodpovedá za škody osoba, ktorá produkt inštalovala;
• Počas inštalácie musí byť varná doska odpojená od elektrickej siete;
• Počas inštalácie sa odporúča používať ochranné rukavice, aby nedošlo k zraneniam; Záruka sa nevzťahuje na škody spôsobené nesprávnou inštaláciou; V prípade nesprávnej inštalácie, zásahu do spotrebiča a nesprávneho pripojenia zaniká platnosť záruky na výrobok; Uistite sa, že po dokončení inštalácie nebude napájací kábel výrobku prístupný;
• Po montáži sa elektrický napájací kábel nesmie dostať do kontaktu s pohyblivými dielmi (napr. zásuvka) a nesmie byť vystavený mechanickému namáhaniu;
• Tento výrobok vyžaduje počas používania neustálu ventiláciu. Nezakrývajte ventilačné otvory;
• Po dodaní výrobku konečnému používateľovi musí technik zabezpečiť správnu inštaláciu výrobku.

Výrobok inštalujte a používajte v krytom, suchom a dobre vetranom prostredí; Výrobok neinštalujte v otvorenom prostredí, kde by bol vystavený atmosférickým vplyvom; - Tento spotrebič je navrhnutý na používanie v nadmorskej výške nižšej ako 2000 m; Výrobok nainštalujte v blízkosti elektrickej zásuvky; - Výrobok používajte len vtedy, keď je umiestnený vo výklenku, inak riskujete zranenie a popáleniny. - Varnú dosku neinštalujte nad nevychladnutú rúru, sušičku, umývačku riadu alebo chladničku. Odporúča sa tiež vyhnúť sa inštalácii nad práčkou. Inštalácia varnej dosky nad vychladnutú rúru je povolená;

2.1 Ďalšie tipy

• Presne vyrežte pracovnú plochu pomocou nástrojov potrebných v závislosti od rezaného materiálu. Všetky povrchy musia byť utesnené alebo inak odolné proti prenikaniu vlhkosti;
• Pracovná plocha musí byť tvarovaná podľa schém v tomto návode. Varná plocha musí byť v dokonale vodorovnej polohe. Skontrolujte, či je tesnenie pod varnou plochou, ak je k dispozícii, správne umiestnené;
• Počas inštalácie používajte mäkkú handričku, aby ste predišli poškodeniu varnej dosky a pracovnej plochy;

VAROVANIE: Nebezpečenstvo požiaru a poškodenia otvoreným ohňom. Udržujte otvorený oheň (napr. sviečku) mimo dosahu produktu.

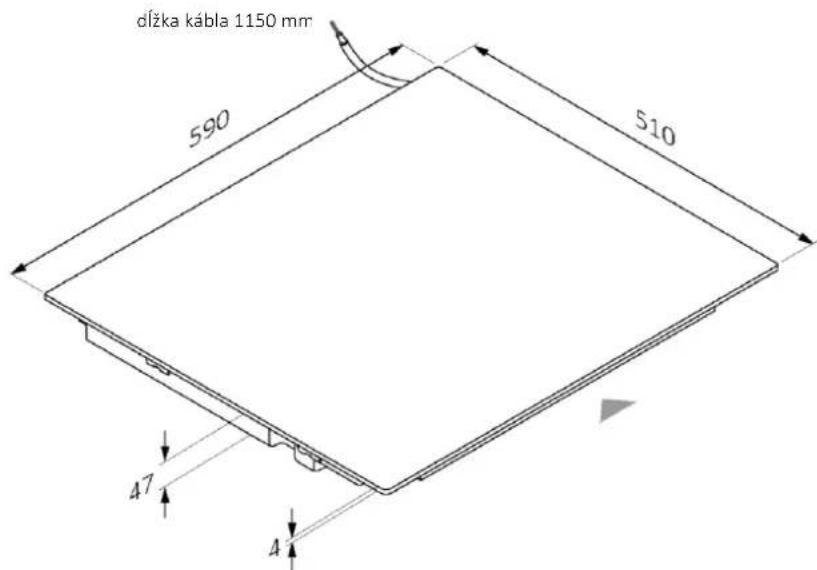

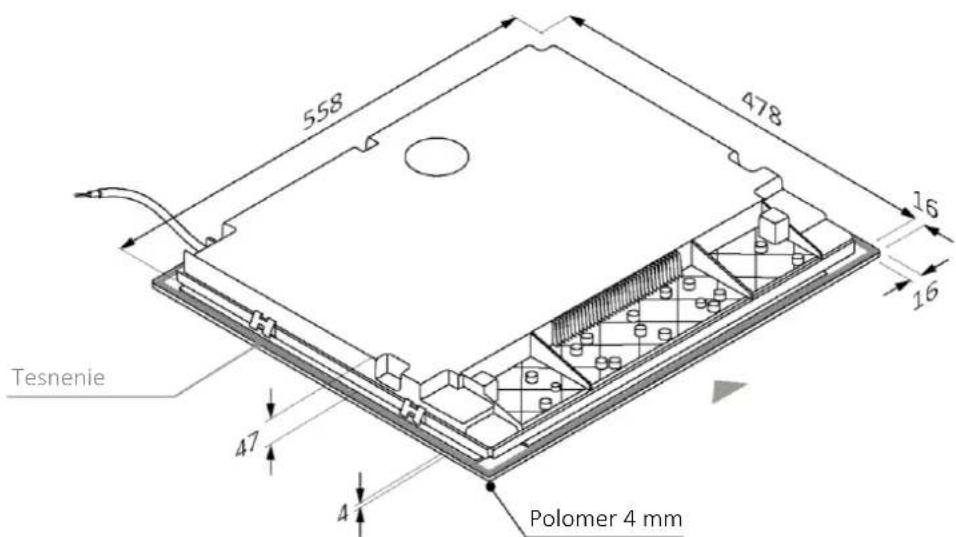

3.1 Šírka 60

Rozmery v mm

Zadný axonometricrický pohľad

Dolný axonometricrický pohľad

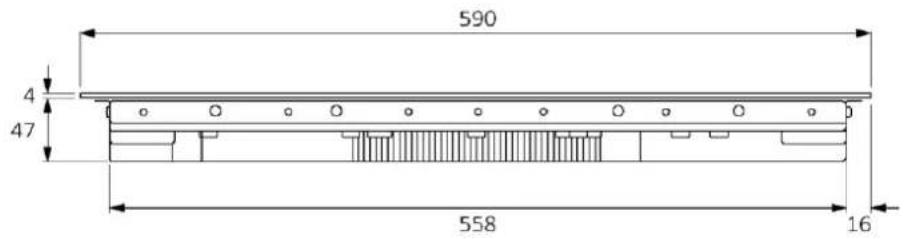

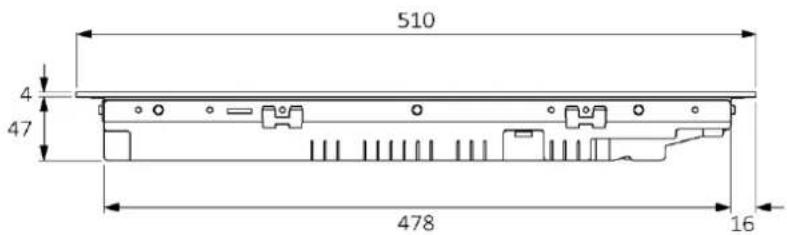

3.1 Šírka 60

Rozmery v mm

pohľad spredu

bočný pohľad

Kódy produktov

HAIF64DCS

HAMT68IRB1S

HAMT66IRCS

HAIF64IRB1S

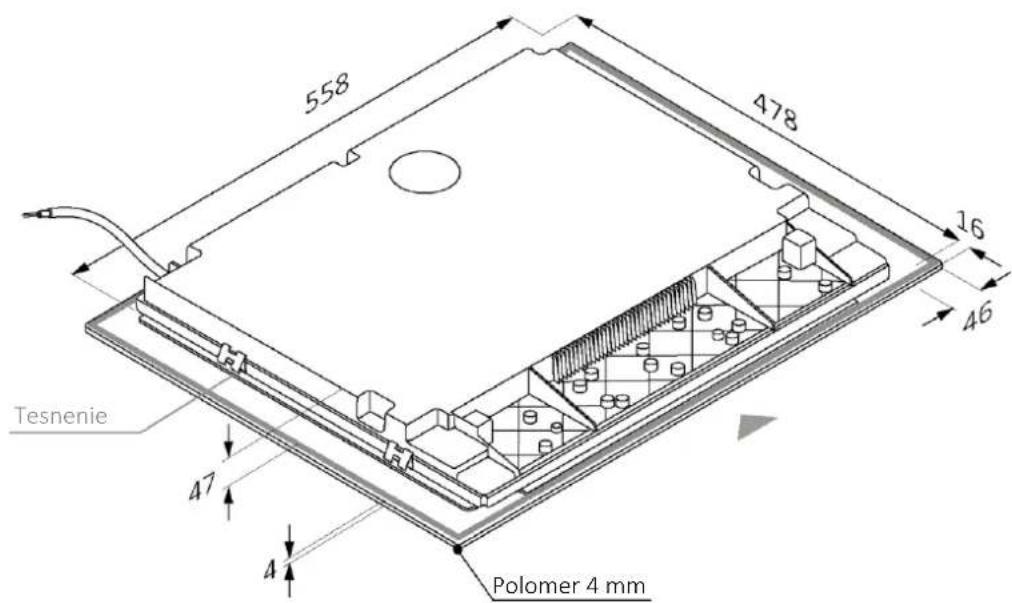

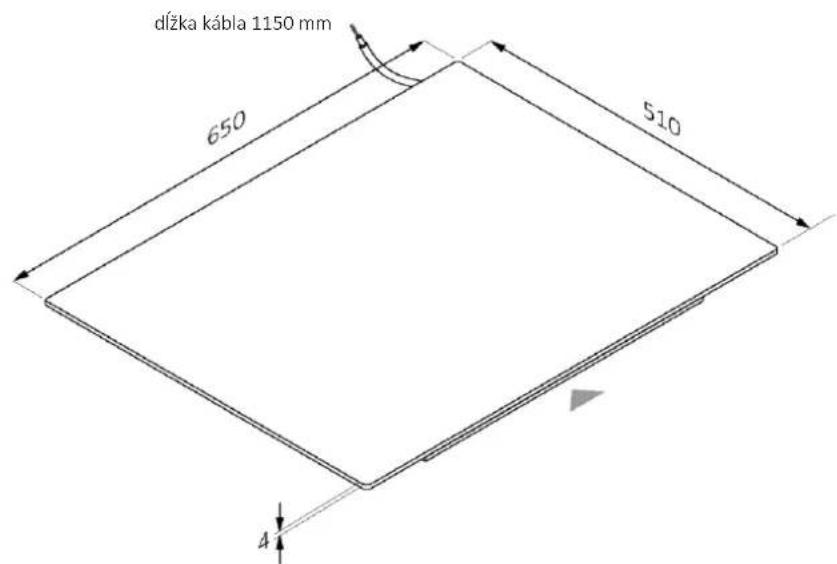

3.2 Šírka 65

Rozmery v mm

Zadný axonometrický pohľad

Dolný axonometrický pohľad

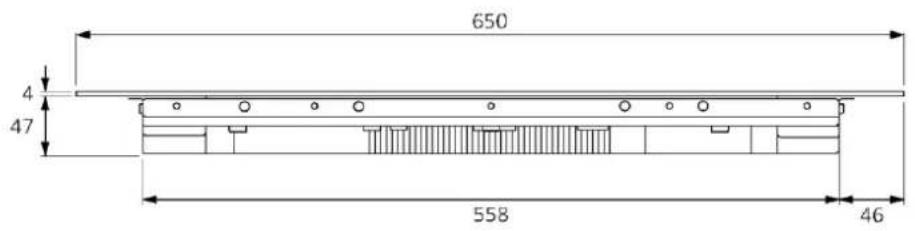

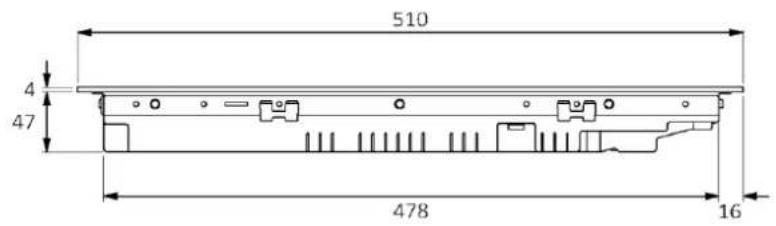

3.2 Šírka 65

Rozmery v mm

pohľad spredu

bočný pohľad

Kódy produktov

HAIFB54IRCS

HAIFB53IRCS

HAMTB56IRB1S

HA2MTB58IRB1S

HAMTB56IWCS

HAIFB54IWCS

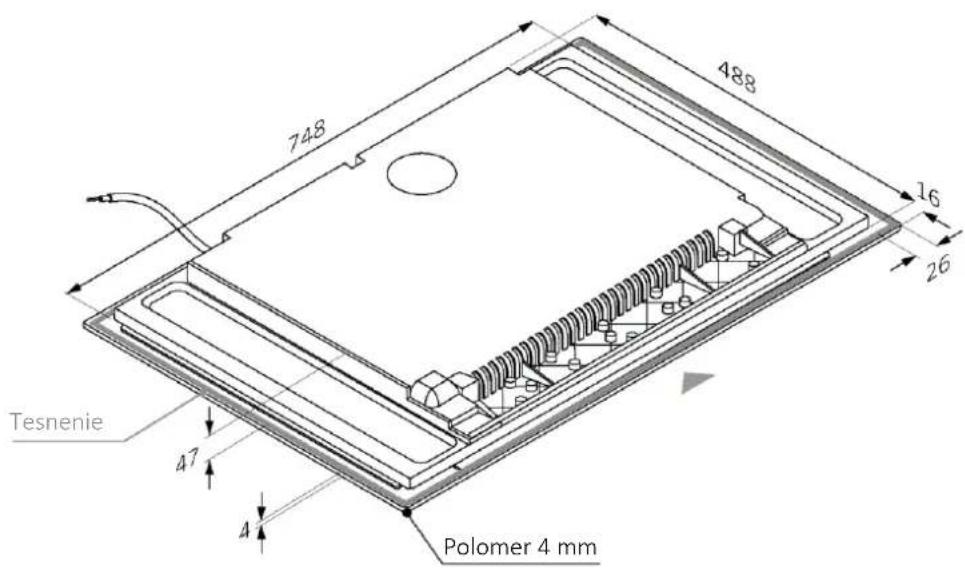

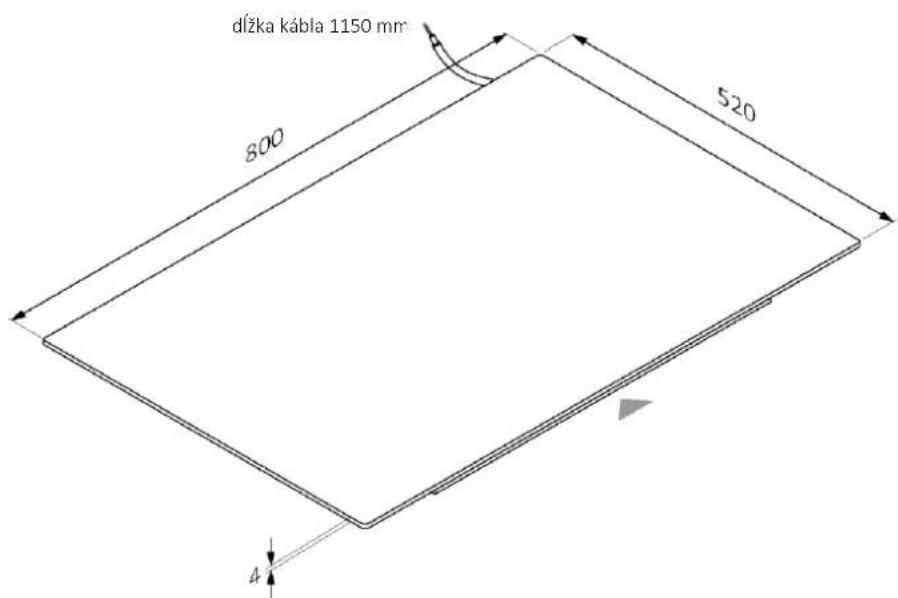

3.3 Šírka 80

Rozmery v mm

Zadný axonometricrický pohľad

Dolný axonometricrický pohľad

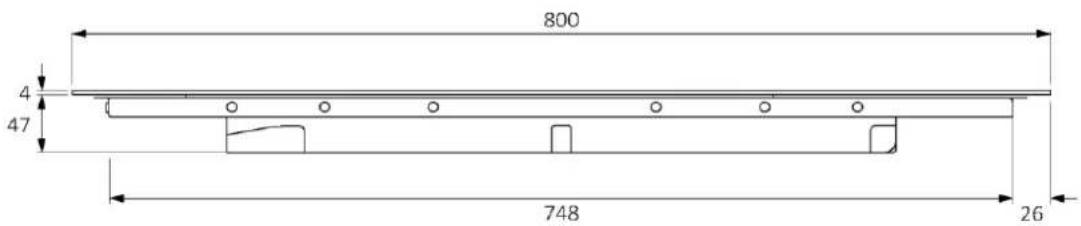

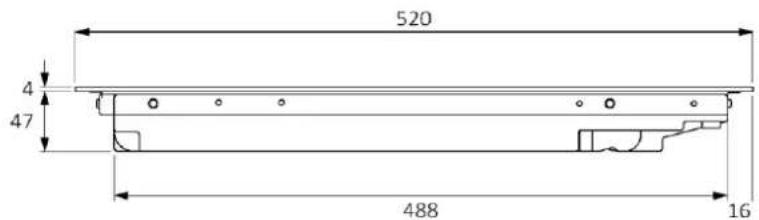

3.3 Šírka 80

Rozmery v mm

pohľad spredu

bočný pohľad

Kódy produktov

HAMTB86IRCS

HAMTB86IWCS

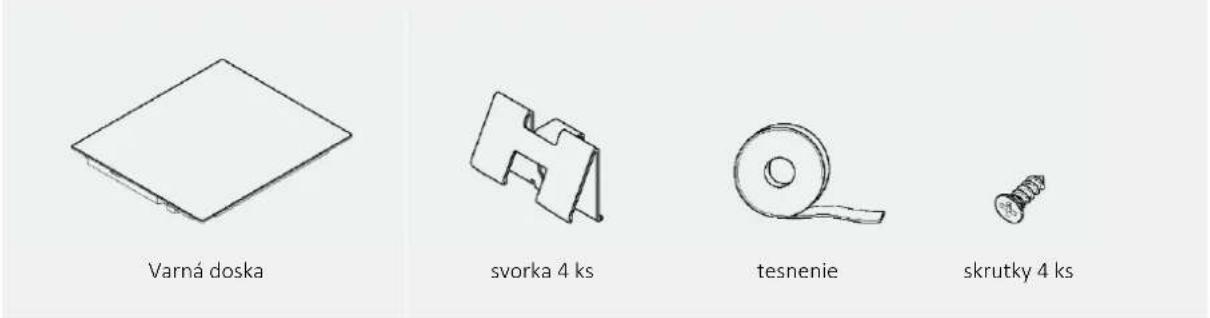

4.1 Štandardná inštalácia

Potrebné nástroje

Nástroje dodávané s výrobkom

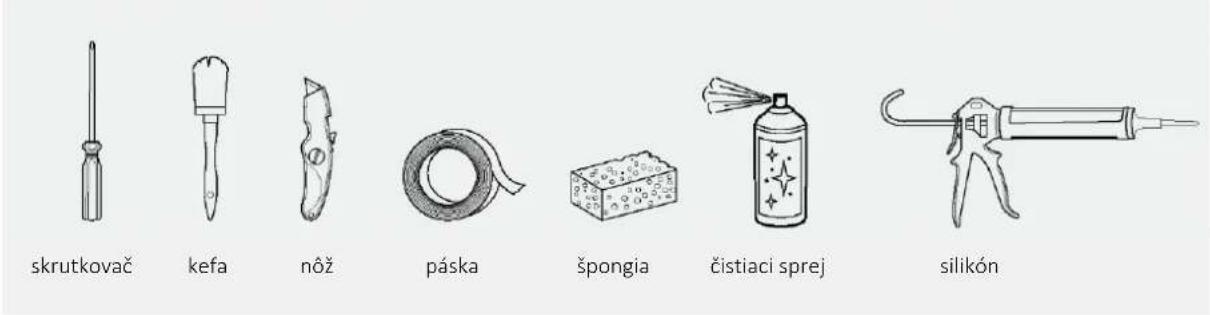

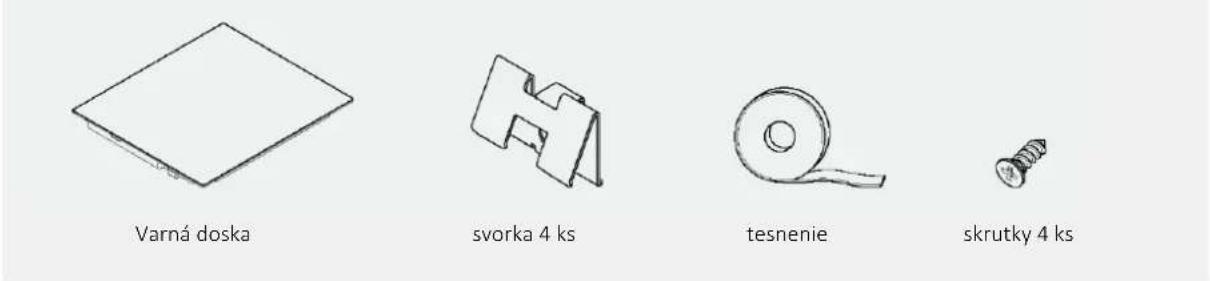

4.2 Inštalácia zapustením

Potrebné nástroje Nástroje dodávané s výrobkom

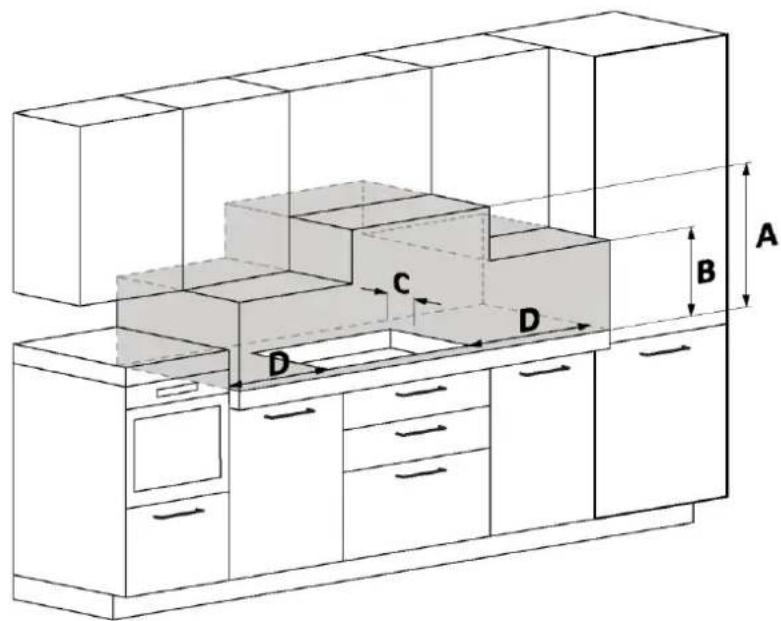

5.1 Preventívne opatrenia

• S ohľadom na bezpečnosť je tento výrobok v súlade s platnými predpismi; Vzdialenosť medzi varnou doskou a skrinkami alebo vstavanými spotrebičmi musí byť taká, aby sa zabezpečilo dostatočné vetranie a odvod vzduchu;
• Minimálna vzdialenosť medzi varnou doskou a odsávačom pár závisí od modelu odsávača pár (A); Vzdialenosť medzi varnou doskou a nástennými skrinkami musí brať do úvahy prítomnosť objemných predmetov (hrnce, naberačky atď.) a ich použitie (B);
• Minimálna vzdialenosť medzi otvorom varnej dosky a zadným panelom kuchyne/ zadným sklom musí byť aspoň 35 mm (C); Dodržiavajte bezpečné bočné vzdialenosti od nábytku (D). Bočný kryt nábytku musí byť vyrobený z tepelne odolného materiálu; V priestore pod varnou doskou je potrebné ponechať medzi varnou doskou a akýmkoľvek iným predmetom voľný priestor aspoň 10 mm, ktorý by mohol byť ovplyvnený teplom vznikajúcim počas používania;
• Na zaistenie ventilácie výrobku postupujte podľa pokynov v tomto návode; Ak je výrobok nainštalovaný nad rúrou, prečítajte si aj Pokyny na inštaláciu rúry.

A Odporúčame vzdialenosť minimálne 650 mm, pozrite si aj príručku k digestoru; B Zvážte užitočný priestor na manipuláciu s hrncami, naberačkami a inými predmetmi; C 35 mm vzdialenosť od zapusteného otvoru k zadnému panelu/ochranným kachličkám; D 35 mm: šírka varnej dosky 60; 55 mm: šírka varnej dosky 65; 35 mm: šírka varnej dosky 80;

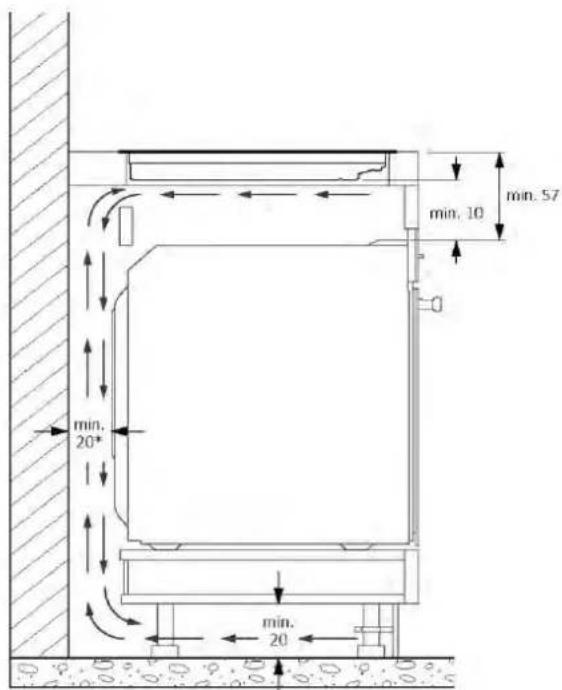

6.1 Šírka 60 - 65 - 80 na dne rúry

* Označenie týkajúce sa varnej dosky. Informácia o rúre nájdete v príslušnom návode na inštaláciu.

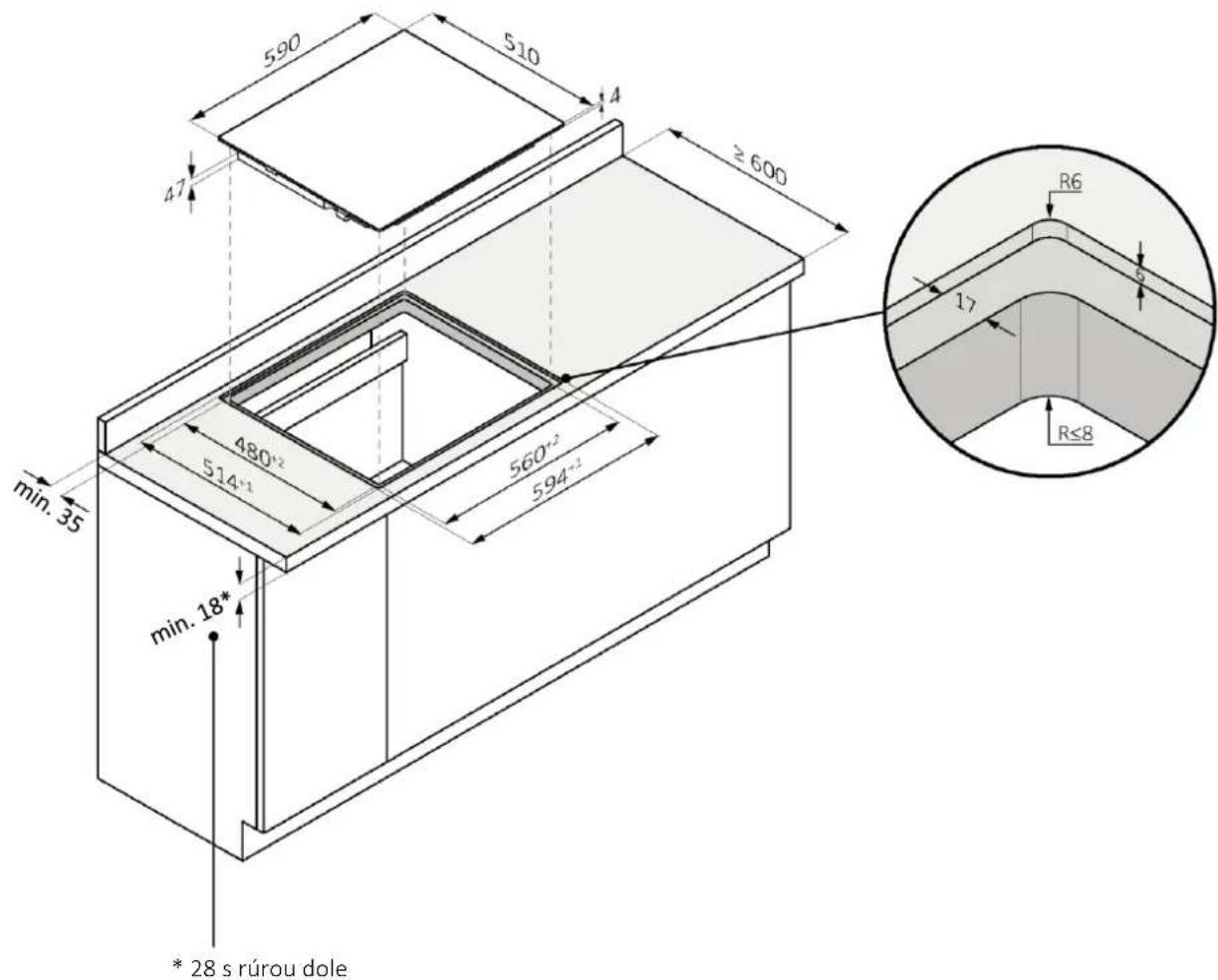

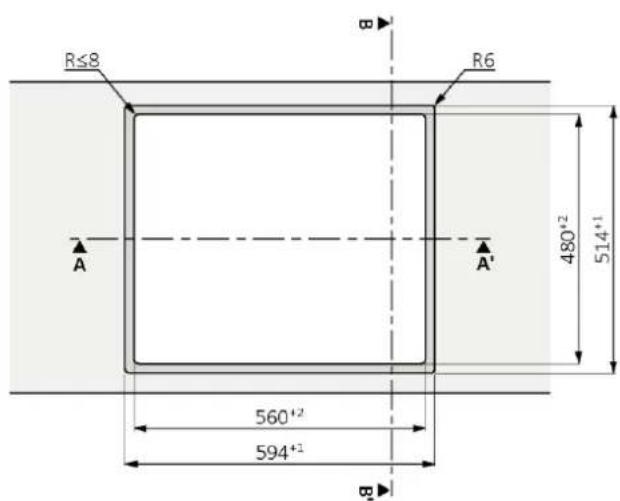

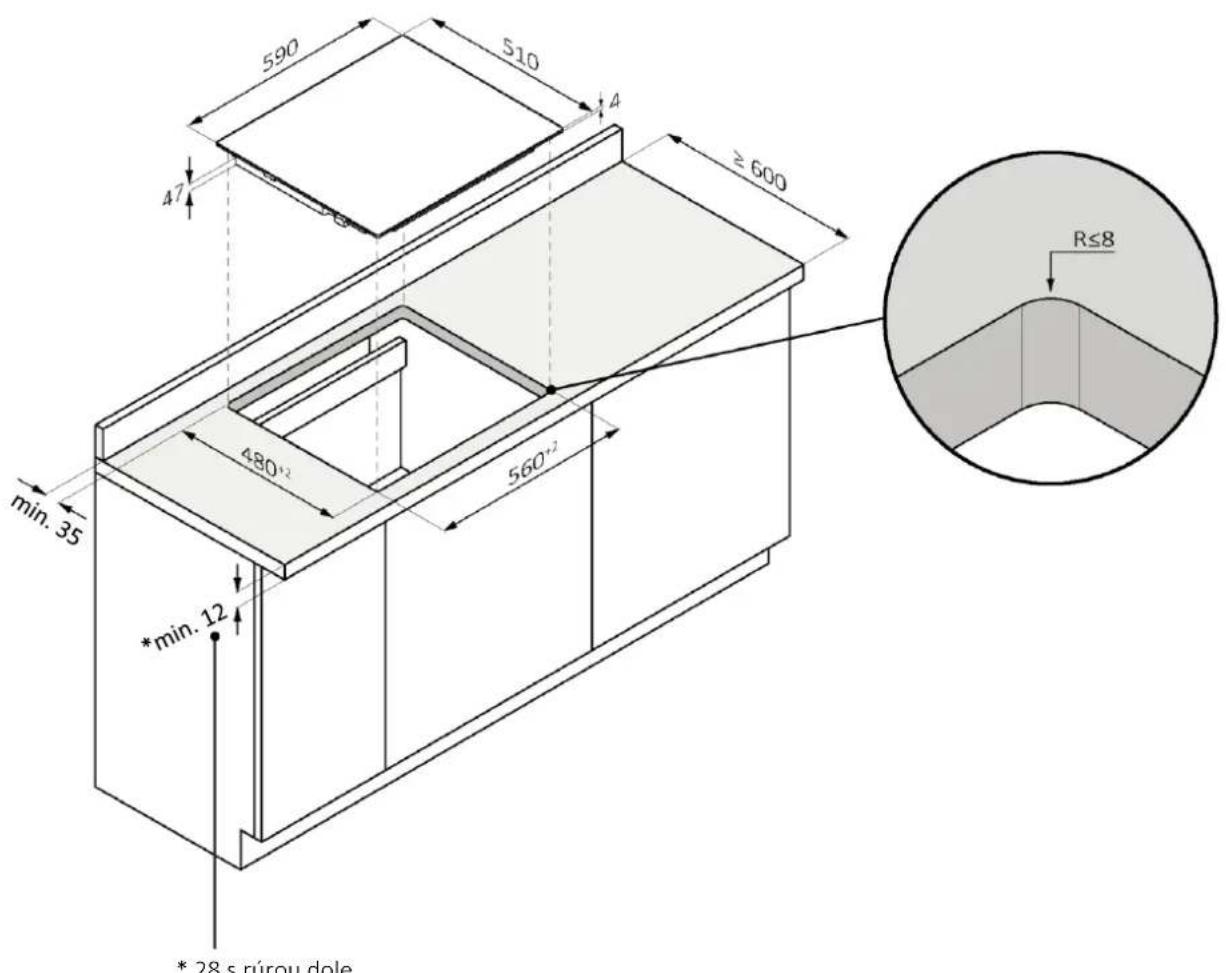

7.1 Šírka varnej dosky 60

štandardná inštalácia

7.1 Šírka varnej dosky 60

instalácia zapustením

VAROVANIE: Nie je k dispozícii pre produkty so skoseným sklom.

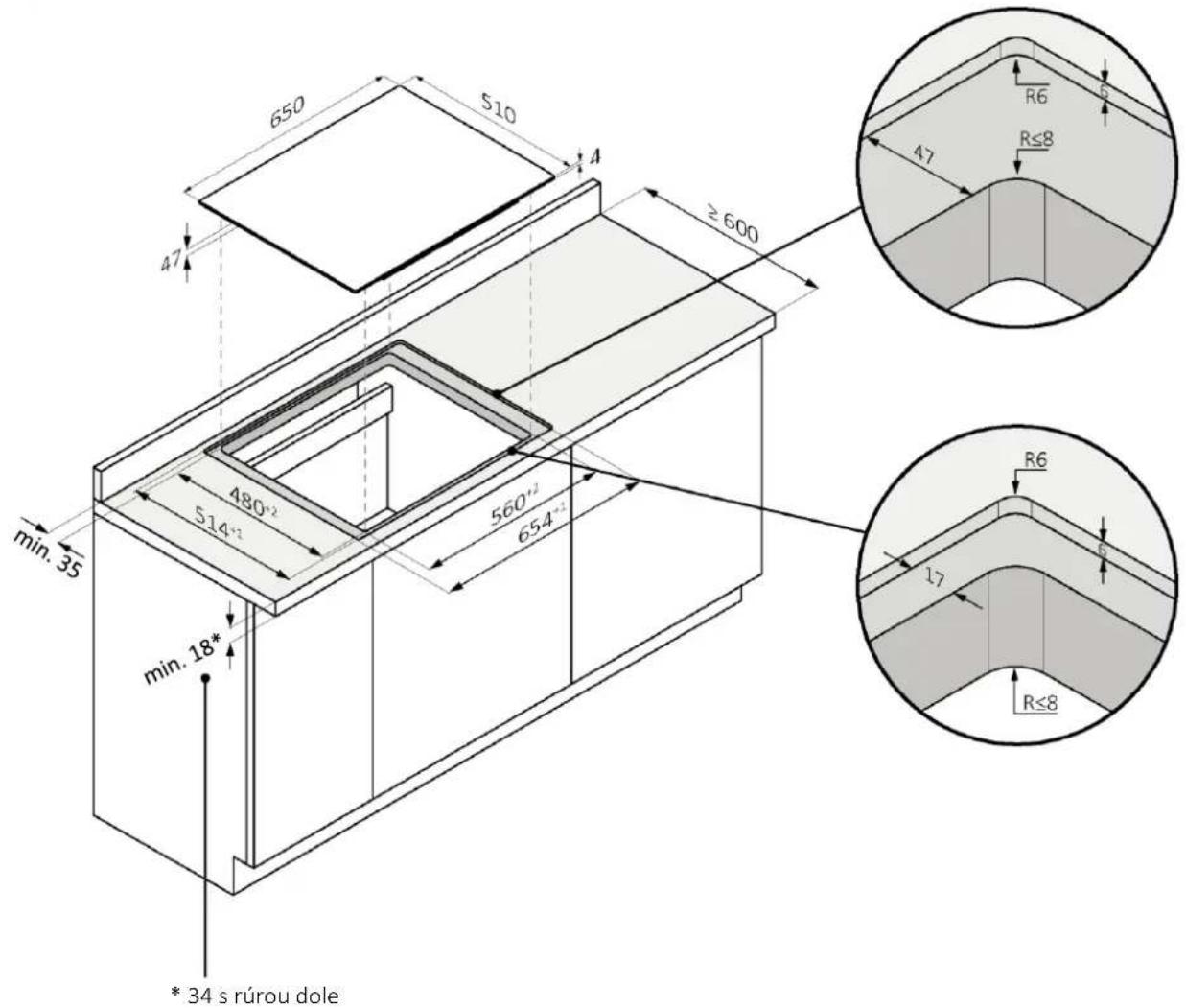

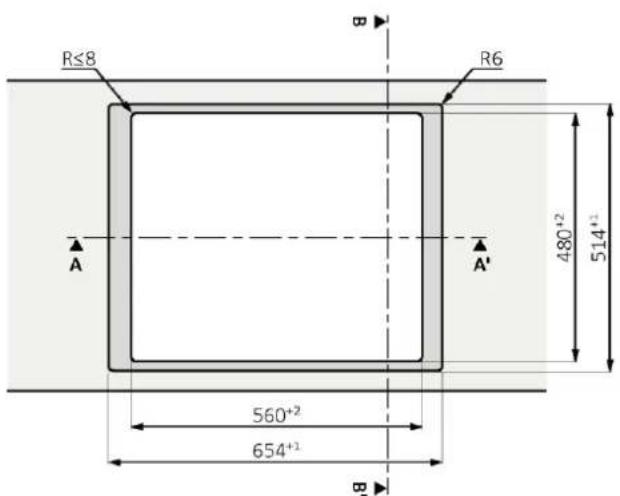

7 Vstavané rozmery

instalácia zapustením

VAROVANIE: Nie je k dispozícii pre produkty so skoseným sklom.

7 Vstavané rozmery

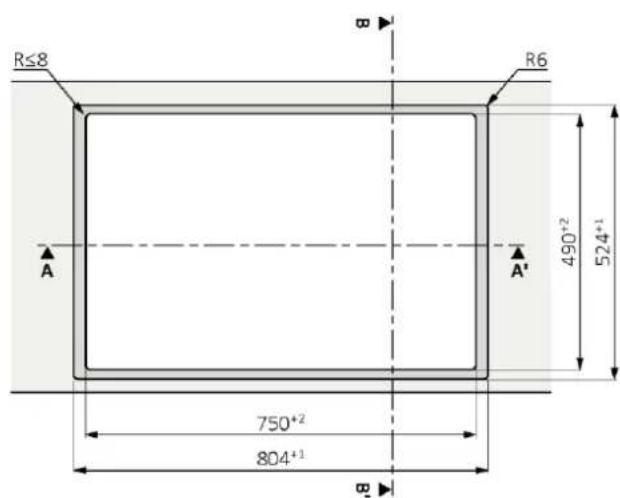

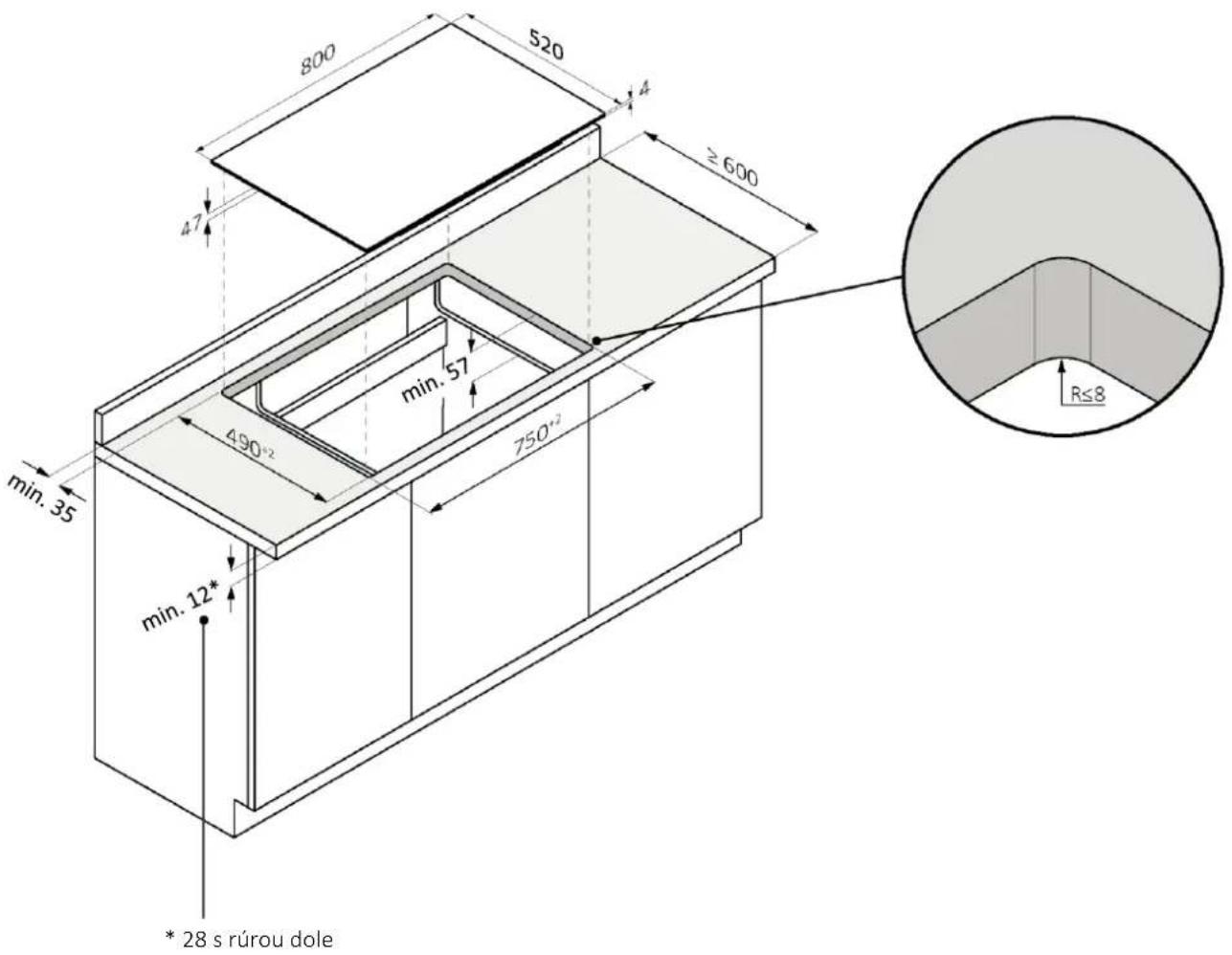

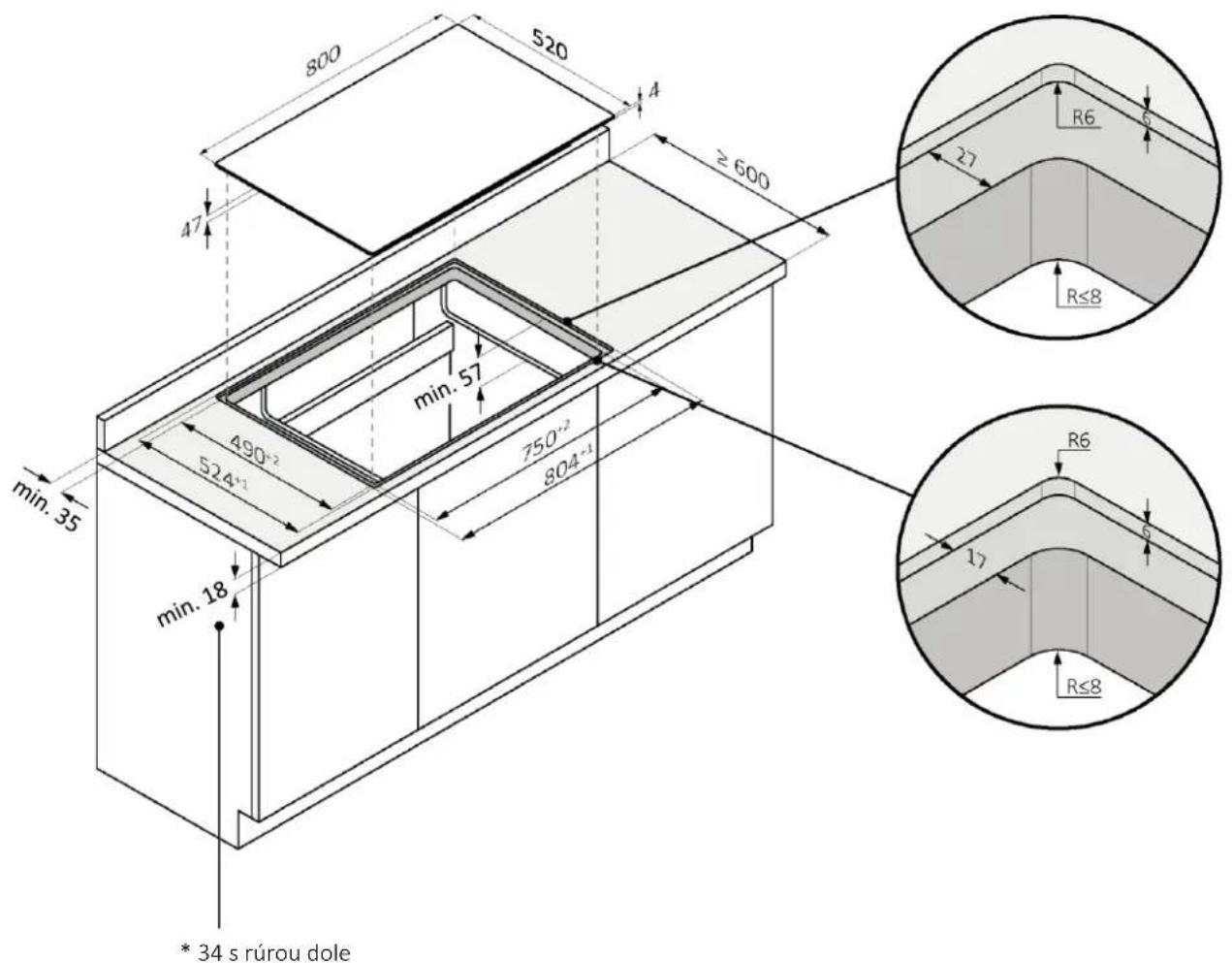

7.3 Šírka varnej dosky 80

štandardná inštalácia

7.3 Šírka varnej dosky 80

inštalácia zapustením

VAROVANIE: Nie je k dispozícii pre produkty so skoseným sklom.

Ak chcete vykonať elektrické zapojenie spotrebiča bezpečne, dodržiavajte nasledujúce upozornenia:

• Akákoľvek neodborne vykonaná oprava, inštalácia a údržba môže vážne ohroziť používateľa; Výrobca vyhlasuje, že nenesie žiadnu zodpovednosť za priame alebo nepriame škody spôsobené nesprávnou inštaláciou, údržbou alebo opravou. Okrem toho nezodpovedá za škody spôsobené chýbajúcim alebo prerušeným uzemňovacím vedením (úraz elektrickým prúdom);
• Varnú dosku nechajte pripojiť k elektrickej sieti iba kvalifikovanému technikovi, ktorý pozná a dodržiava miestne predpisy a ďalšie predpisy miestnej energetickej spoločnosti;
• Výrobok spadá do triedy ochrany I a môže fungovať iba vtedy, ak je vybavený uzemňovacím vodičom; Výrobok musí byť počas inštalácie odpojený od elektrického napájania;
• Počas inštalácie nekladte na povrch varnej dosky kovové predmety (napr. nože, vidličky, lyžice a pokrievky), pretože sa môžu zohriať. Výrobok pripojte iba pomocou dodaného kábla. Výrobok musí byť zapojený do správne nainštalovanej elektrickej siete. V prípade nesprávnej inštalácie, zásahu do spotrebiča a nesprávneho pripojenia zaniká platnosť záruky na výrobok.
• Ak je elektrický napájací kábel poškodený, mal by ho vymeniť výrobca, servisný technik alebo podobne kvalifikovaná osoba, aby sa predišlo riziku. Pripojenie k spoľahlivému uzemňovaciemu systému je nevyhnutné a povinné. Tento spotrebič musí inštalovať a uzemniť iba riadne kvalifikovaná osoba. Pred akoukoľvek prácou alebo údržbou odpojte spotrebič od hlavného napájania.
• Tento spotrebič musí byť pripojený k okruhu, ktorý obsahuje izolačný spínač, ktorý zabezpečuje úplné odpojenie od zdroja energie.
• Úpravy domáceho elektrického systému smie vykonávať iba kvalifikovaný elektrikár. Nedodržanie týchto odporúčaní môže mať za následok zásah elektrickým prúdom alebo smrť.
• Varná doska musí byť pripojená k napájaniu cez omnipolárne odpojovacie zariadenie, ktoré zaisťuje oddelenie kontaktov v súlade s kategóriou prepätia III. Toto zariadenie musí vydržať maximálne pripojené zaťaženie a spĺňať platné predpisy.

VAROVANIE: Aby sa predišlo akémukoľvek nebezpečenstvu spôsobenému náhodným resetovaním tepelnej poistky, spotrebič sa nesmie napájať externým spínacím zariadením, ako je časovač, ani nesmie byť pripojený k obvodu, ktorý sa pravidelne zapína a vypína.

• Elektrický napájací kábel: spotrebič je vybavený napájacím káblom, ktorý musí byť pripojený k domácej sieti. Zistite rôzne možnosti pripojenia v závislosti od typu domáceho napájania z príslušnej schémy. Typový štítok tiež uvádza povolené pripojné napätie pre tento spotrebič a relatívny príkon.

8.2 Pokyny

Spotreba energie

Pozri štítok s údajmi o výrobku.

Diferenciálny istič (záchrana života)

Odporúča sa použitie prúdového chrániča (istič zvodového prúdu) s vypínacím prúdom, ktorý vyhovuje súčasným normám.

Separačné zariadenia

V prípade potreby použitia musí byť varná doska pripojená k napájaniu cez omnipolárne odpojovacie zariadenie, ktoré zabezpečuje oddelenie kontaktov podľa kategórie prepätia III. Takéto zariadenie musí vydržať maximálne zaťaženie pri zapojení a spĺňať súčasné normy.

VAROVANIE: Aby sa predišlo akémukoľvek nebezpečenstvu spôsobenému náhodným resetovaním tepelnej poistky, spotrebič sa nesmie napájať externým spínacím zariadením, ako je časovač, ani nesmie byť pripojený k obvodu, ktorý sa pravidelne zapína a vypína. Výrobok nie je určený na ovládanie externým časovačom ani samostatným systémom diaľkového ovládania.

Výrobok je vybavený napájacím káblom, ktorý musí byť pripojený k domácej sieti. Zistite rôzne možnosti pripojenia v závislosti od typu domáceho napájania z príslušnej schémy. Typový štítok tiež uvádza povolené pripojovacie napätie pre tento spotrebič a relatívny príkon.

Používanie akéhokoľvek domáceho spotrebiča si vyžaduje dodržiavanie určitých základných pravidiel:

Pri odpájaní spotrebiča od zdroja energie neťahajte za napájací kábel; - Spotrebiča sa nedotýkajte mokrými ani vlhkými rukami alebo nohami; Všeobecne sa neodporúča používať adaptéry, rozvodky alebo predlžovacie káble; V prípade poruchy a/alebo poklesu výkonu spotrebič vypnite a nemanipulujte s ním.

8.4 Schéma pripojenia

Dodržiavajte miestne predpisy a dodatočné predpisy miestnej elektrotechnickej spoločnosti.

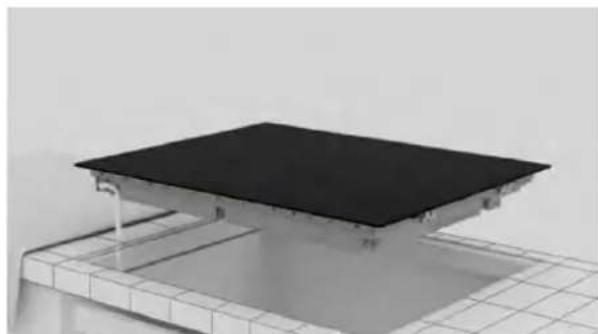

Pripojenie spotrebiča

Dodržujte pripojovacie údaje na typovom štítku.

Zapojenie vykonajte výlučne podľa príslušnej schémy:

• Odstráňte prípadné priečne pásy, ktoré sa nachádzajú v oblasti otvoru pracovnej dosky:
• Na ochranu pred vlhkosťou a vsakovaním kvapalín musia byť všetky rezané plochy utesnené vhodným prípravkom;
• Výrobok musí byť v dokonalej horizontálnej polohe: Pred inštaláciou skontrolujte, či je tesnenie varnej dosky správne umiestnené (obr. 1).

obr.1

• Nosná plocha varnej dosky musí byť dokonale hladká, aby dosadala rovnomerne a aplikované tesnenie poskytovalo dostatočné utesnenie (obr. 2).

obr.2

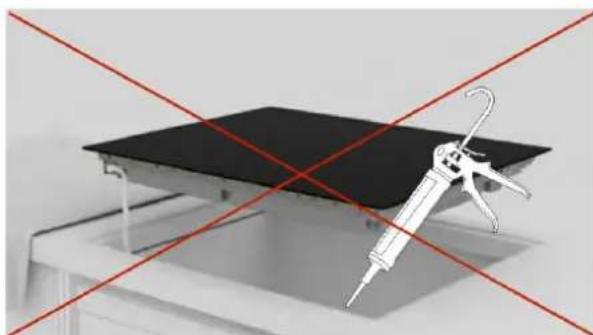

• Varnú dosku nepripevňujte silikónom ani iným lepidlom! Takéto upevnenie by výrobok poškodilo, ak by ste ho rozoberali (obr. 3).

obr. 3

9.2 Podrobné pokyny na inštaláciu

Na obrázkoch nižšie je znázornená inštalácia produktu krok za krokom.

Štandardná inštalácia

Inštalačné video výrobku si môžete pozrieť naskenovaním QR kódu

alebo kliknutím na tento

Inštalácia zapustením

Inštalačné video výrobku si môžete pozrieť naskenovaním QR kódu

alebo kliknutím na tento

1

Zapojte nástroje uvedené v kapitole „Nástroje na inštaláciu“ v príručke. Položte vedľa balenia produktu handričku, na ktorú sa varná doska položí;

2

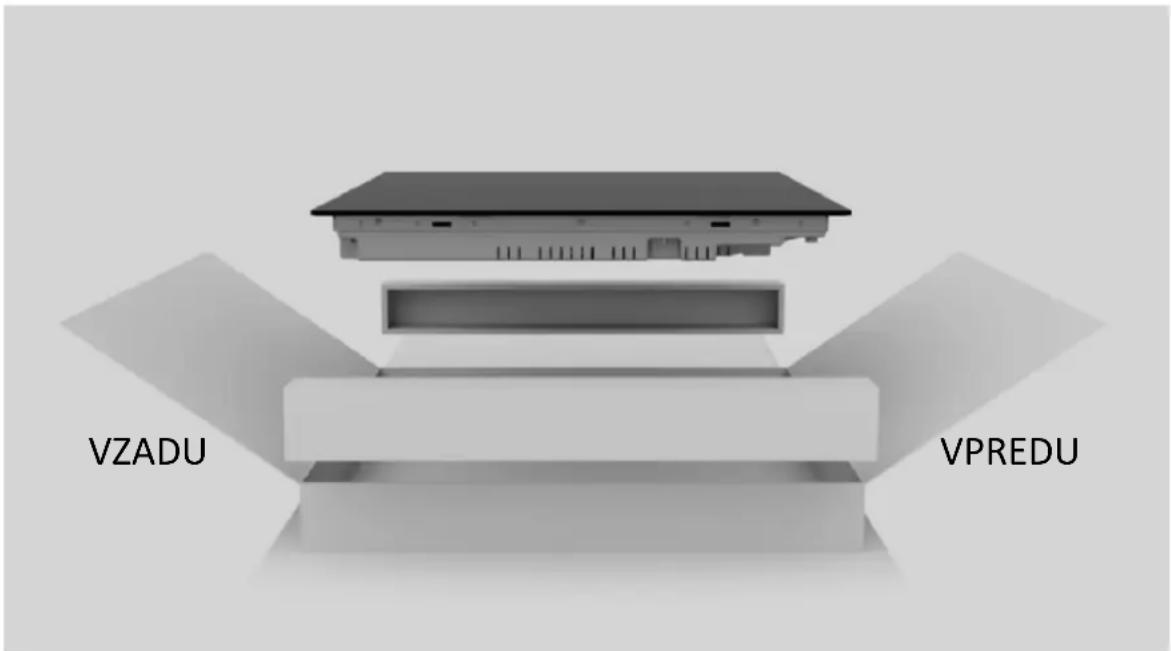

Noste rukavice. Odstráňte obal, aby ste nepoškodili sklo varnej dosky;

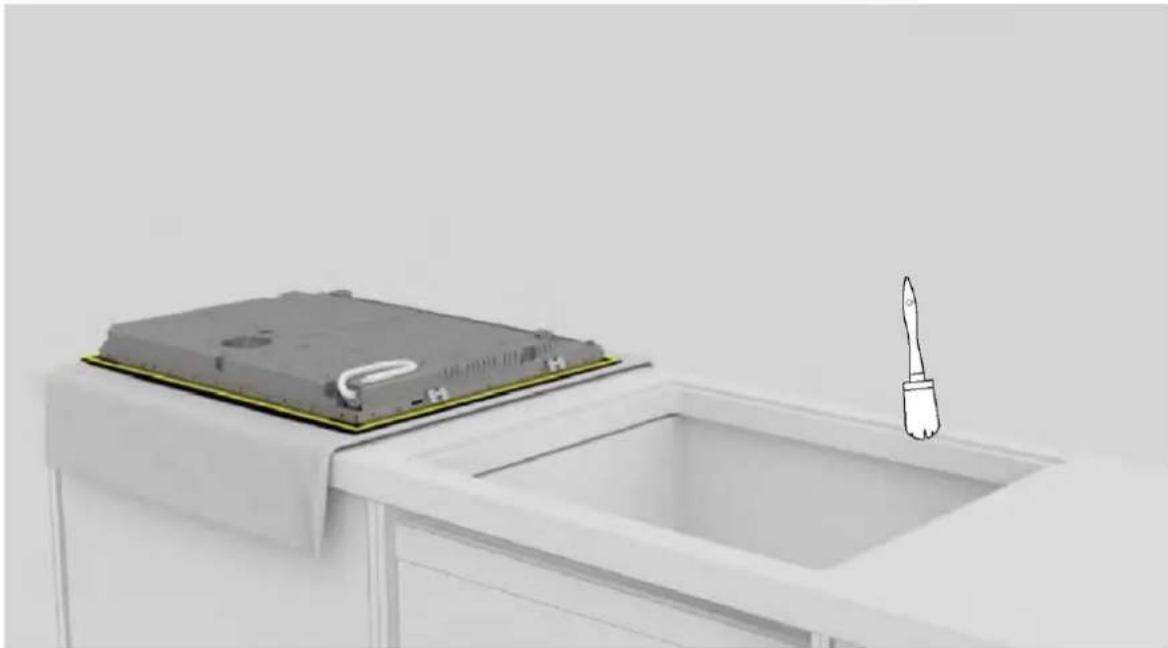

3

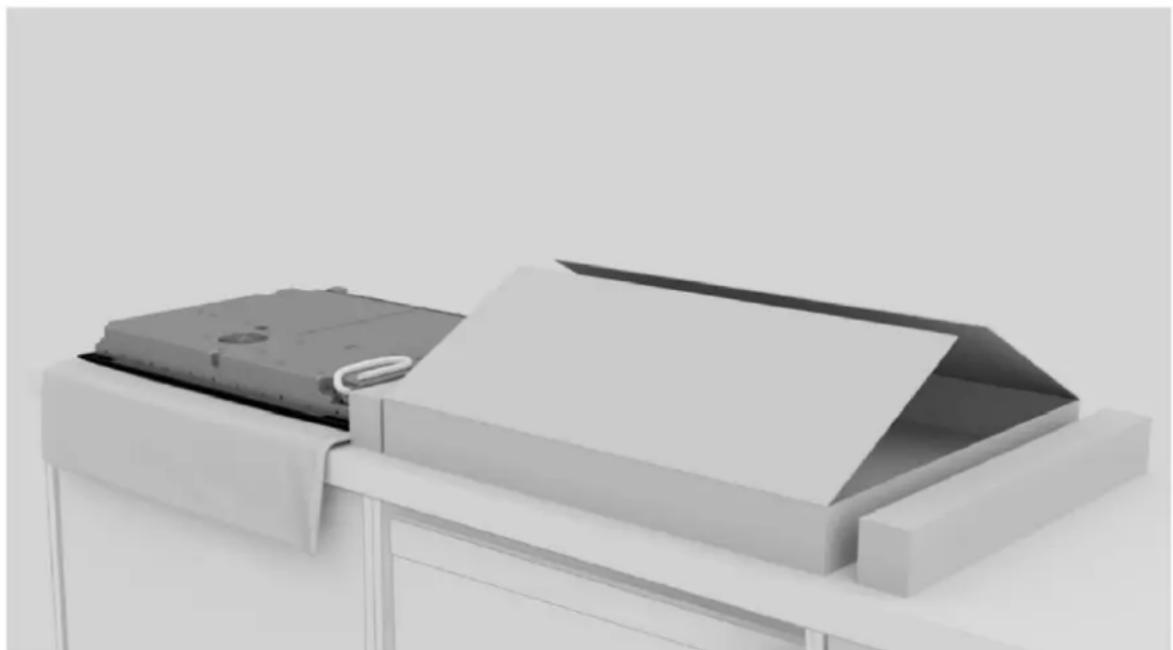

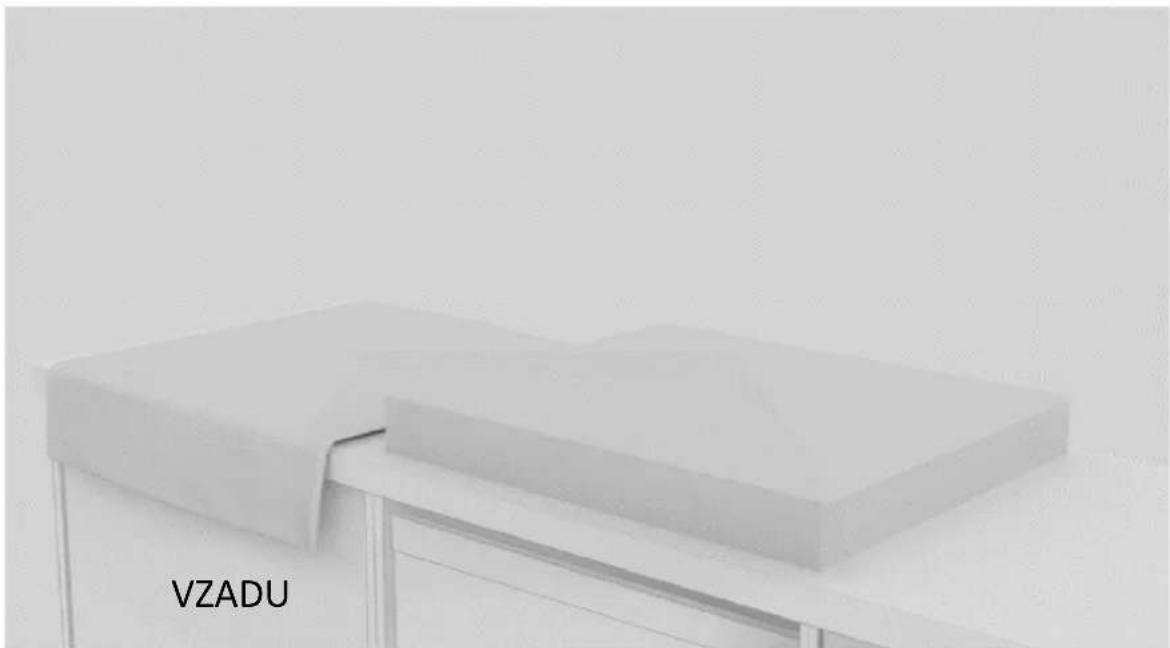

Umiestnite varnú dosku tak, že ju položíte nohami na handričku, ktorá bola predtým položená vedľa obalu;

4

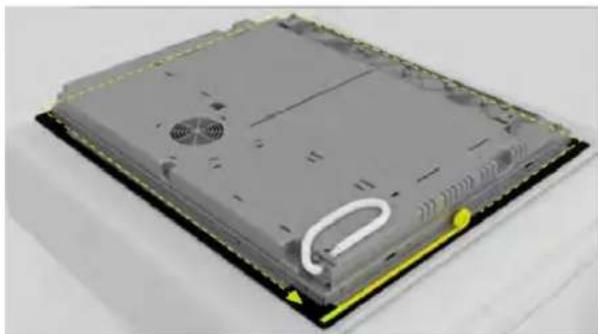

Naneste tesnenie po obvode;

5

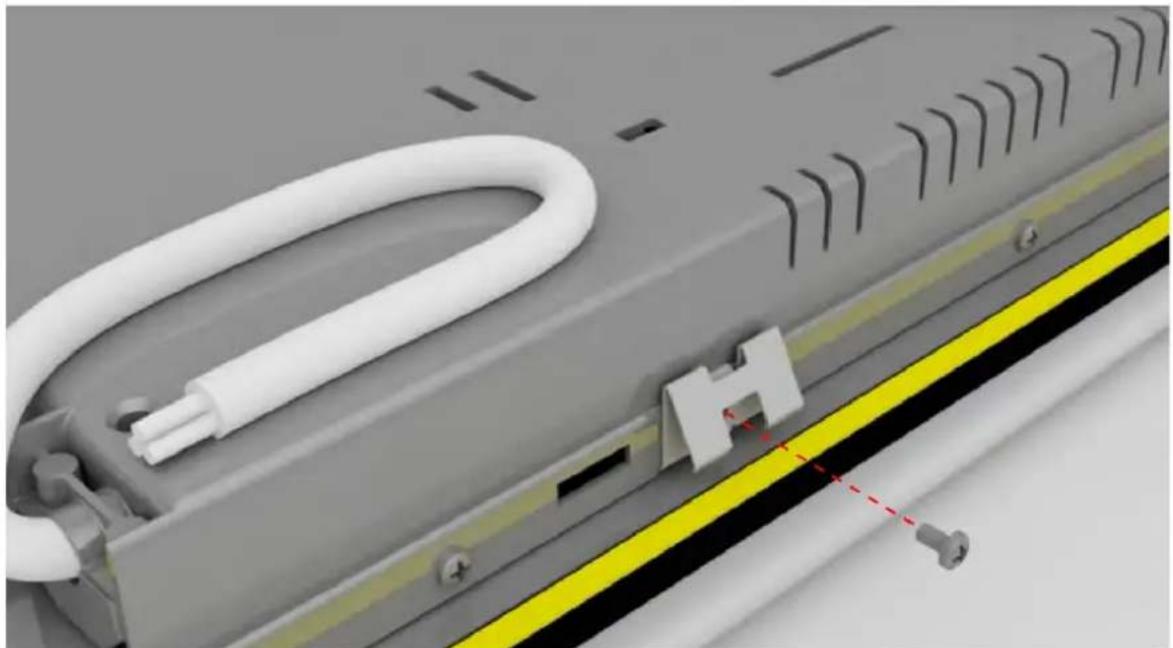

Pripevnite svorky na krátke strany varnej dosky;

6

Naneste pásku na vnútornú aj vonkajšiu stranu okraja;

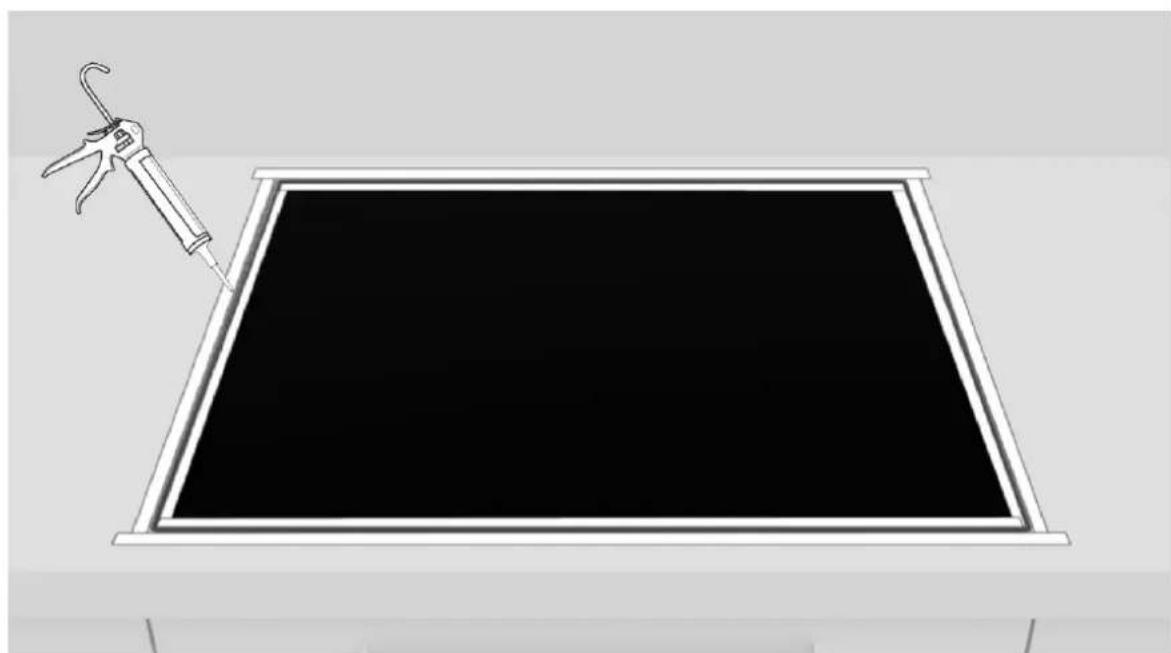

11

Naneste silikón.

12

Odstráňte prebytočný silikón;

13

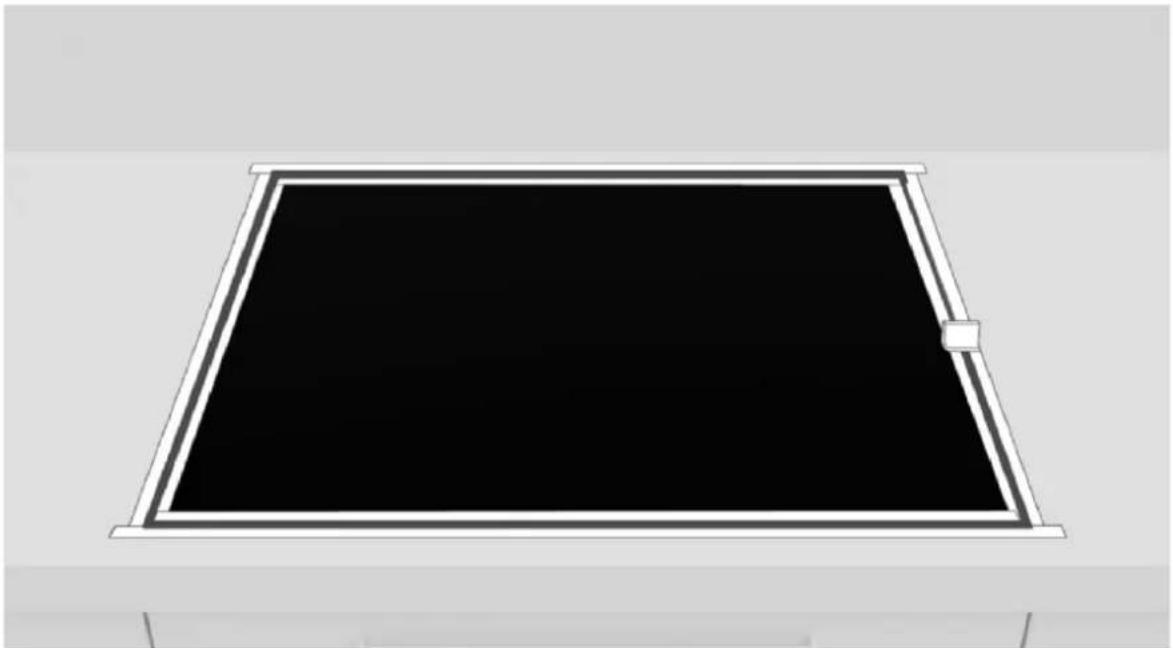

Po dokončení inštalácie odstráňte ochrannú fóliu, pásku a všetky ostatné baliace materiály.

VAROVANIE: Normálna prevádzka výrobku si vyžaduje dostatočné vetranie. Preto nikdy nezakrývajte vetracie otvory.

POZNÁMKA: Skutočný vzhľad výrobku závisí od zvoleného modelu.

11 Prvé spustenie

Pri prvom použití produktu sa varná doska nastaví na maximálny dosiahnuteľný výkon. Pomocou funkcie správy napájania je možné zvoliť rôzne limity výkonu podľa domáceho hlavného napájacieho systému.

Ako nastaviť správu napájania

Je možné nastaviť maximálnu úroveň absorpcie výkonu pre indukčnú varnú dosku, pričom je možné zvoliť rôzne rozsahy výkonu. Indukčné varné dosky sú schopné automaticky sa obmedziť, aby mohli pracovať pri nižšej úrovni výkonu, čím sa predíde riziku preťaženia.

Spustenie funkcie nastavenie napájania:

• Odpojte elektrické napájanie výrobku;
• Spotrebič mierne nadvihnite a úplne ho vytiahnite; Tento výrobok nepoškodí skrinku, ktorá sa bude dať použiť aj s novým spotrebičom.
