HAIFB54IRCS - Cuisinière HAIER - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de cuisinière	Cuisinière mixte (gaz et électrique)
Dimensions (L x P x H)	60 x 60 x 85 cm
Nombre de foyers	4 foyers gaz
Type de four	Four électrique
Capacité du four	70 litres
Fonctions du four	Chaleur tournante, grill, cuisson traditionnelle
Classe énergétique	A
Matériau de la surface	Émail
Système de sécurité	Arrêt de gaz automatique
Facilité de nettoyage	Grilles en fonte, four autonettoyant
Accessoires inclus	Grille, plat à four
Poids	55 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - HAIFB54IRCS HAIER

Comment allumer la cuisinière HAIER HAIFB54IRCS ?

Pour allumer la cuisinière, assurez-vous que le gaz est ouvert, puis tournez le bouton de la zone de cuisson souhaitée dans la position d'allumage et appuyez sur le bouton d'allumage.

Que faire si le four ne chauffe pas ?

Vérifiez que le four est correctement réglé sur la température souhaitée. Assurez-vous également que la cuisinière est branchée et que l'alimentation électrique est fonctionnelle.

Comment nettoyer la surface de la cuisinière ?

Utilisez un chiffon doux et un nettoyant non abrasif pour nettoyer la surface. Évitez les produits chimiques agressifs qui pourraient endommager le fini.

La cuisinière émet un bruit étrange, que faire ?

Un bruit étrange peut indiquer un problème avec le ventilateur du four ou les brûleurs. Éteignez la cuisinière et contactez le service après-vente pour obtenir de l'aide.

Comment régler la température du four ?

Utilisez le bouton de réglage de la température pour sélectionner la température souhaitée. Vérifiez le manuel pour des instructions détaillées sur les différents modes de cuisson.

La lumière du four ne s'allume pas, que faire ?

Vérifiez l'ampoule du four pour voir si elle doit être remplacée. Si l'ampoule est en bon état, il peut y avoir un problème électrique et il est recommandé de contacter un technicien.

Est-il possible de régler la hauteur des pieds de la cuisinière ?

Oui, la plupart des cuisinières HAIER ont des pieds réglables. Consultez le manuel pour des instructions spécifiques sur le réglage de la hauteur.

Comment utiliser la fonction de minuterie ?

Appuyez sur le bouton de minuterie, réglez le temps souhaité à l'aide des boutons de réglage, puis appuyez à nouveau pour démarrer la minuterie.

Que faire si la cuisinière ne fonctionne pas du tout ?

Vérifiez si la cuisinière est correctement branchée et si l'alimentation est active. Si tout semble en ordre, contactez un technicien pour un diagnostic approfondi.

MODE D'EMPLOI HAIFB54IRCS HAIER

33BIENVENUE Ce manuel d'installation est destiné aux fabricants de cuisines qui recevront ces produits. Pour garantir la sécurité et obtenir les meilleurs résultats, lisez attentivement ce manuel (y compris les consignes de sécurité) et conservez-le pour pouvoir vous y référer ultérieurement. Avant de procéder à l'installation, notez le numéro de série, car il peut être nécessaire en cas de réparation. Vérifiez que le produit n'a pas été endommagé pendant le transport et consultez un technicien en cas de doute avant son utilisation. Conservez toujours les matériaux d'emballage hors de portée des enfants. REMARQUE : Les caractéristiques, les images du manuel et les accessoires du produit peuvent varier en fonction du modèle acheté.1

Avertissements de sécurité pour l'installation p. 2

Où installer le produit p. 3

Outils pour l'installation p. 10

Encastrement à fleur de plan

Meubles et ventilation p. 12 - 13

Largeur 60 cm - 65 cm - 80 cm sur le meuble du four

Largeur 60 cm - 65 cm - 80 cm sur un meuble avec tiroirs

Largeur 60 cm - 65 cm - 80 cm sur un meuble avec étagères

Épaisseur du plan de travail

Dimensions intégrées p. 14 - 19

Table de cuisson de 60 cm

Table de cuisson de 80 cm

Raccordement au réseau électrique p. 20 - 22

Schéma de raccordement

Installation pas à pas

Livraison à l'utilisateur p. 32

Première mise en service p. 32

Démontage du produit p. 321 Avertissements de sécurité pour l'installation

1 Avertissements de sécurité po ur l'installation Veuillez observer ces instructions avant de commencer le montage du produit. Votre sécurité est très importante pour nous. Lisez attentivement ces informations avant d'utiliser le four ;

• L'installation doit être effectuée par un technicien qualifié qui doit connaître et respecter la législation en vigueur dans le pays d'installation et les consignes du fabricant.

• Si l'assistance du fabricant est nécessaire pour remédier à des défauts résultant d'une installation incorrecte, celle-ci n'est pas couverte par la garantie ;

• Retirez l'emballage avant d'utiliser l'appareil ;

• Après avoir déballé le produit, vérifiez qu'il n'est pas endommagé. En cas de problème, contactez le service après-vente avant de procéder à l'installation et ne le raccordez pas au secteur ;

• Un produit endommagé peut être à l'origine d'un court-circuit, d'un choc électrique, d'un incendie et d'autres dangers ;

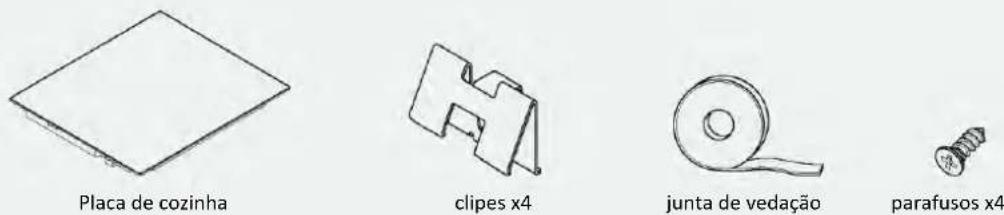

• Vérifiez si l'emballage contient les accessoires ou le matériel d'accompagnement (enveloppes avec vis, documents, brochures, etc.) et, le cas échéant, retirez-les et conservez-les ;

• Le produit peut être installé en étant rehaussé ou à fleur du plan de travail ;

• Avant d'installer l'appareil, assurez-vous que la ventilation est suffisante pour permettre une bonne circulation d’air nécessaire au refroidissement et à la protection des composants internes. En fonction du type d'aménagement, effectuez les ouvertures spécifiées sur les illustrations. Fixez toujours la table de cuisson au meuble à l'aide des clips de fixation/vis fournies avec l'appareil.

• Le fonctionnement de la table de cuisson à des fréquences nominales ne nécessite pas de travaux ou d'installations supplémentaires.

• Si l'assistance du fabricant est nécessaire pour remédier à des défauts dus à une installation incorrecte, cette assistance n'est pas couverte par la garantie. Suivez les consigne d'installation fournies au personnel qualifié.

• Une installation incorrecte peut entraîner des dommages ou des blessures aux personnes, aux animaux ou aux biens. Le fabricant ne peut être tenu responsable de tels dommages ou blessures ;

• La sécurité d'utilisation n'est garantie que si l'installation est effectuée correctement, conformément à ces consignes. En cas de dommages dus à une installation incorrecte, la responsabilité incombe à la personne qui a installé le produit ;

• Pendant l'installation, l'appareil ne doit pas être raccordé au réseau électrique.

• Nous vous recommandons de porter des gants de protection pendant l'installation afin d'éviter les blessures par coupure ;3

• La garantie ne couvre pas les dommages causés par une installation incorrecte ;

• En cas d'installation incorrecte, de manipulation incorrecte de l’appareil et de mauvais raccordement, la garantie du produit est annulée ;

• Veillez à ce que le câble d'alimentation du produit ne soit pas facilement accessible une fois l'installation terminée ;

• Après l'assemblage, le câble d'alimentation ne doit pas entrer en contact avec les parties mobiles des éléments de la cuisine (par exemple un tiroir) et ne doit pas être exposé à des contraintes mécaniques ;

• Ce produit nécessite une ventilation constante pendant son utilisation. Ne couvrez pas les prises d'air ;

• Lors de la remise du produit à l'utilisateur final, le technicien doit s'assurer qu'il a été installé correctement ; Où installer le produit

• Installez et utilisez ce produit dans un environnement fermé, couvert, sec et bien ventilé ;

• N'installez pas le produit dans des endroits ouverts et exposés aux intempéries ;

• Ce produit est conçu pour être utilisé jusqu'à une altitude maximale de 2000 mètres ;

• Montez le produit à proximité d'une prise électrique ;

• N'utilisez le produit que lorsqu'il est encastré dans un emplacement prévu à cet effet, sinon vous risquez de vous blesser ou de vous brûler ;

• N'installez pas la table de cuisson au-dessus d'un four non séparé par un isolant thermique, d'un sèche-linge, d'un lave-vaisselle ou d'un réfrigérateur. Nous recommandons également d'éviter l'installation au-dessus d'une machine à laver. La table de cuisson peut être installée au-dessus d'un four séparé par un isolant thermique ;

• Découpez le plan de travail avec précision en utilisant les outils nécessaires en fonction du matériau à découper. Les surfaces de l’ouverture doivent être rendues doivent être rendues étanches ou résistantes à la pénétration de l'humidité ;

• Le plan de travail doit être découpé selon les schémas de ce manuel. La surface de cuisson doit être parfaitement horizontale. Vérifiez que le joint situé sous la surface de cuisson, le cas échéant, est correctement placé ;

• Utilisez un chiffon doux pendant l'installation pour éviter d'endommager la table de cuisson et le plan de travail ;

AVERTISSEMENT : Risque d'incendie et de dommages causés par des flammes nues.

Ne pas utiliser de flamme nue (par exemple une bougie) à proximité du produit.3 Dimensions de la table de cuisson

Dimensions en mm Vue axonométrique supérieure Vue axonométrique inférieure Longueur du câble 1150 mm Joint Rayon 4 mmDimensions de la table de cuisson

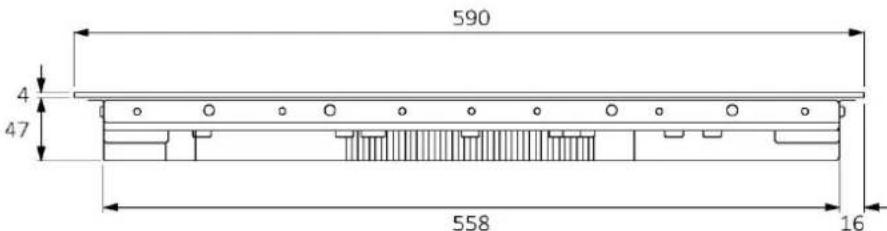

Dimensions en mm Vue de face Vue de côté codes produits HAIF64DCS

Dimensions en mm Vue axonométrique supérieure Vue axonométrique inférieure Longueur du câble 1150 mm Joint Rayon 4 mmDimensions de la table de cuisson

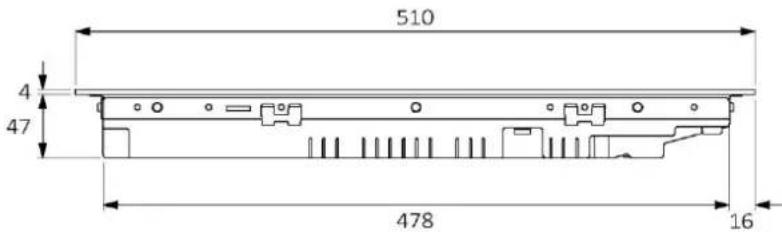

Dimensions en mm Vue de face Vue de côté codes produits HAIFB54IRCS

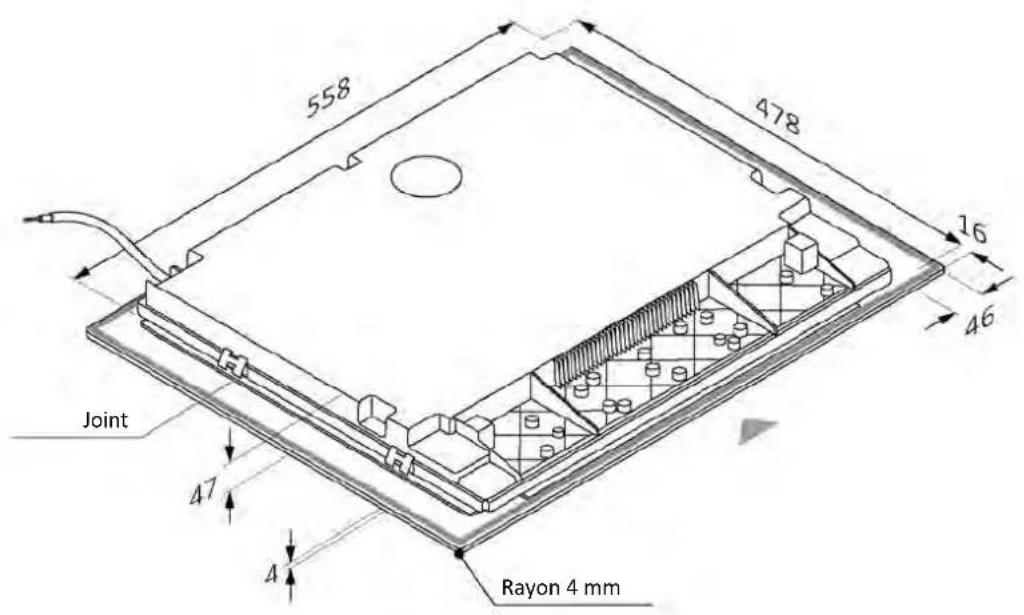

Dimensions en mm Vue axonométrique supérieure

Vue axonométrique inférieure

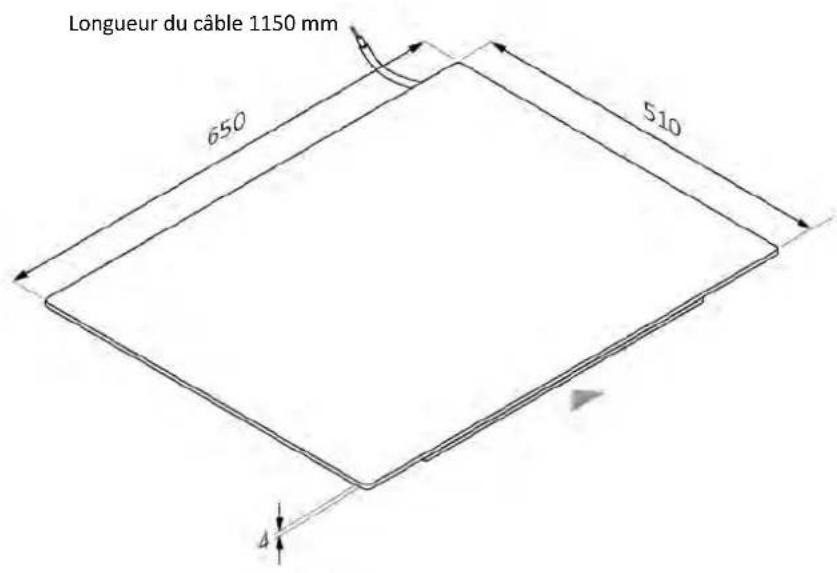

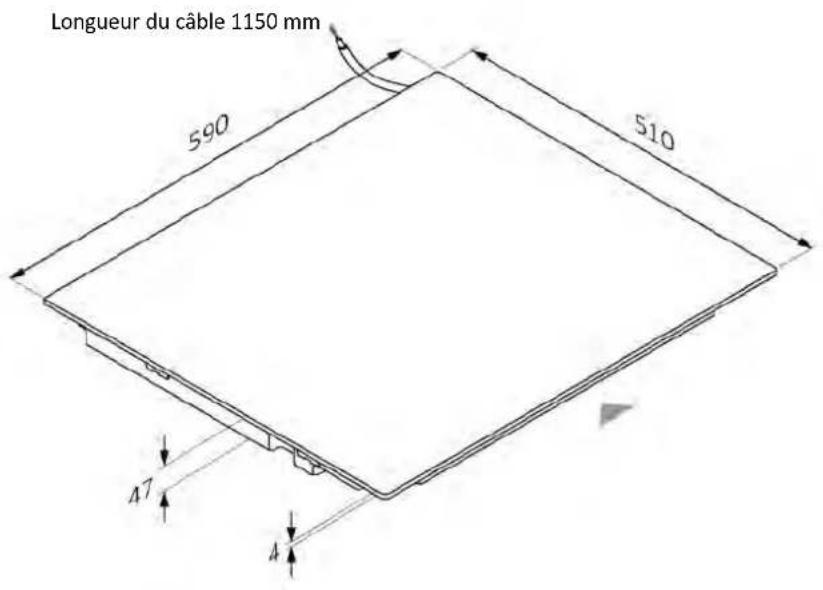

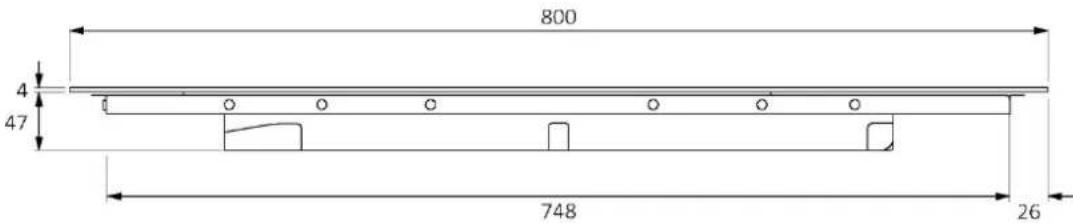

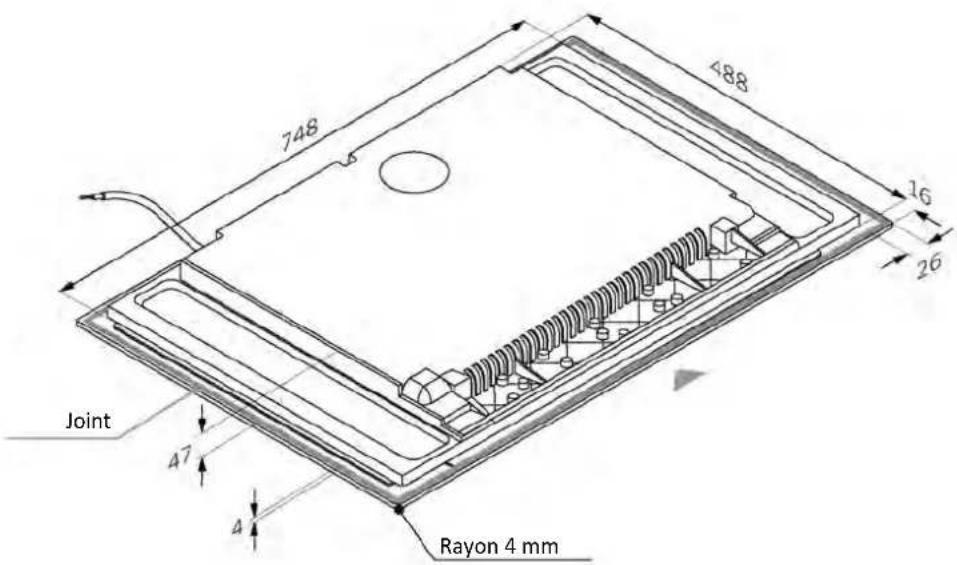

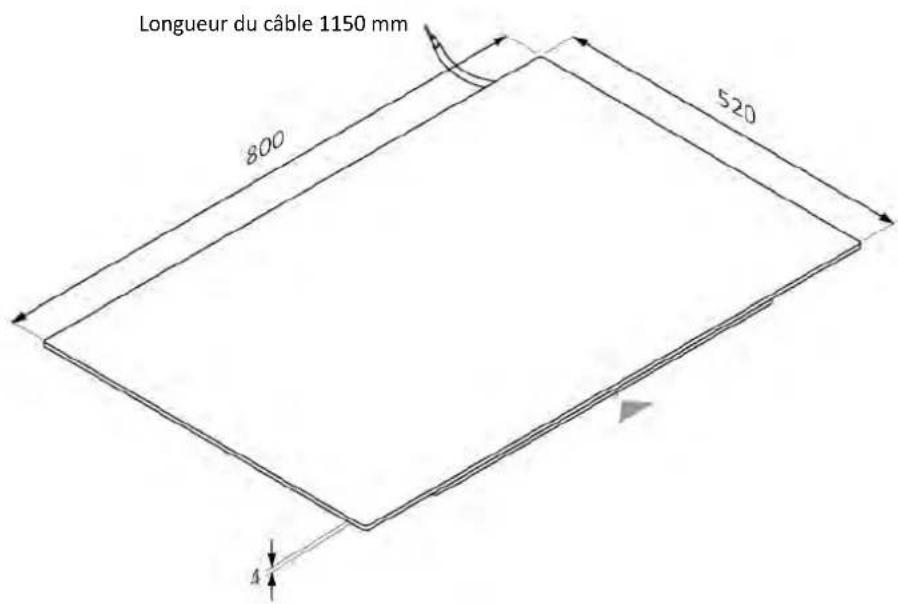

Longueur du câble 1150 mm Joint Rayon 4 mmDimensions de la table de cuisson

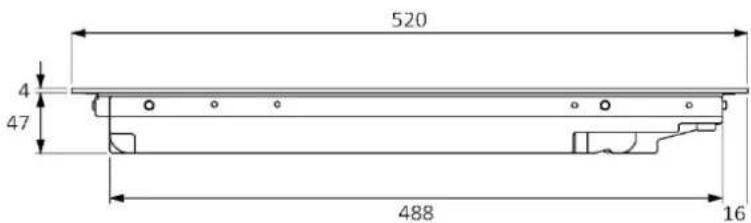

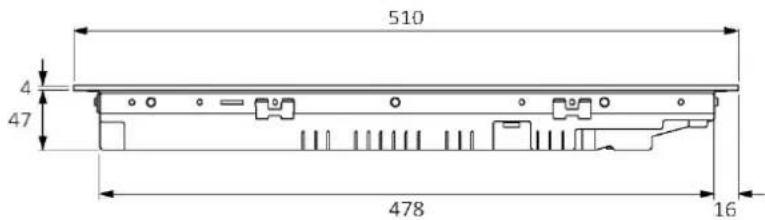

Dimensions en mm Vue de face Vue de côté

codes produits HAMTB86IRCS HAMTB86IWCS4 Outils pour l'installation

4 Outils pour l'installation

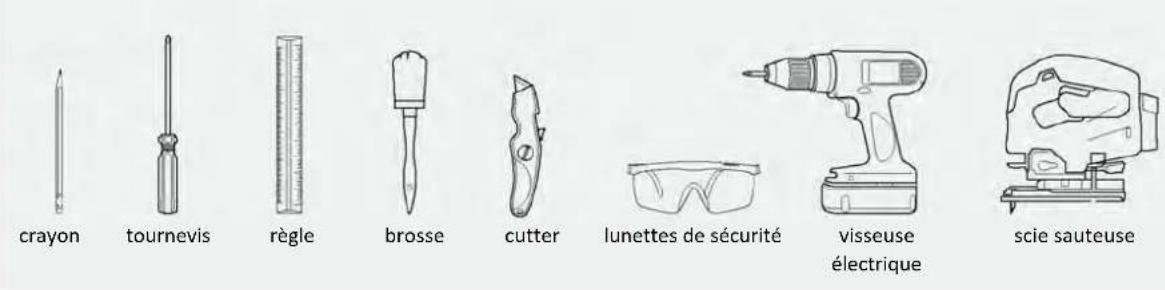

crayon tournevis règle brosse cutter lunettes de sécurité visseuse électrique scie sauteuse Outils fournis avec le produit

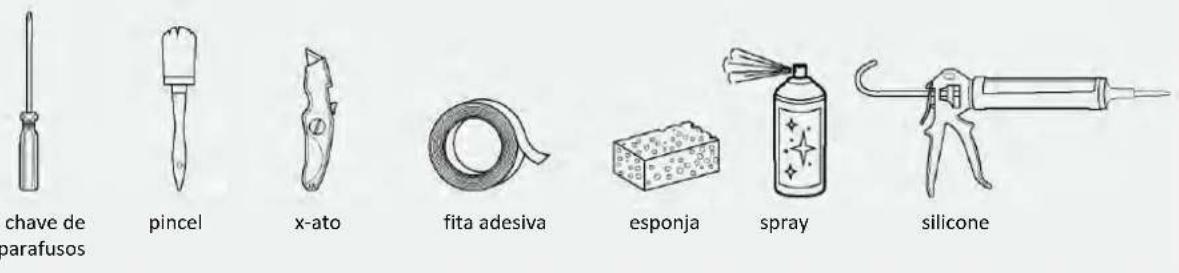

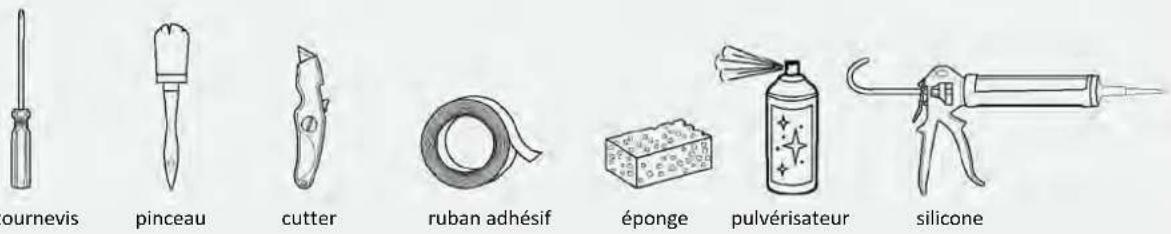

4.2 Encastrement à fleur de plan

tournevis pinceau cutter ruban adhésif éponge pulvérisateur silicone Outils fournis avec le produit

• En matière de sécurité, ce produit est conforme à la réglementation en vigueur ;

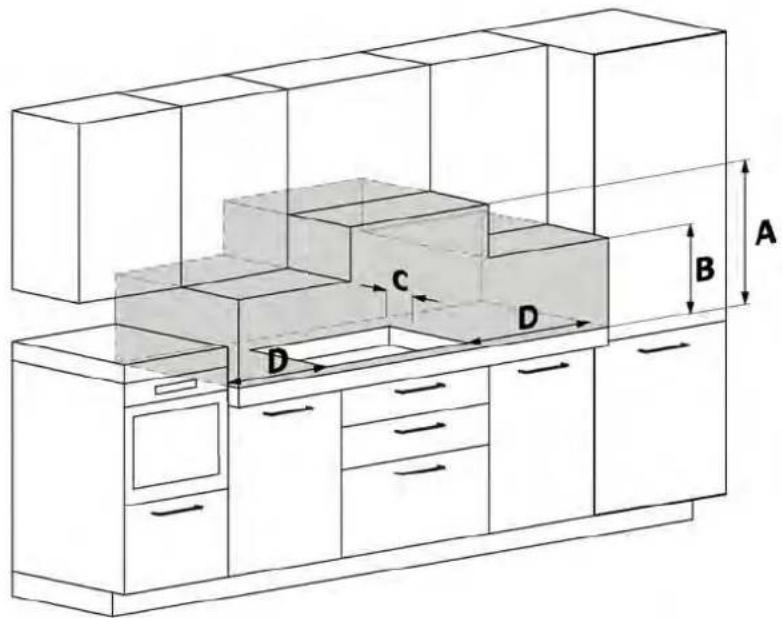

• Maintenez une distance latérale de sécurité par rapport aux meubles (D). Le revêtement latéral du meuble doit être constitué d'un matériau résistant à la chaleur ;

• La distance entre la table de cuisson et les meubles ou les appareils encastrés doit permettre une ventilation et une évacuation de l'air suffisantes ;

• La distance minimale entre l’ouverture de la table de cuisson et la crédence ou le carrelage mural doit être d'au moins 35 mm ;

• La distance minimale entre la table de cuisson et la hotte dépend du modèle de hotte ;

• La distance entre la table de cuisson et les éléments hauts doit tenir compte de la présence d'objets encombrants (casseroles, louches, etc.) et de leur utilisation ;

• Dans la zone située sous la table de cuisson, il est nécessaire de laisser un espace d'au moins 10 mm entre la table de cuisson elle-même et tout autre objet, compte tenu du fait que ce dernier peut être affecté par la chaleur générée par l'utilisation de la table de cuisson ;

• Suivez les instructions de ce manuel pour ventiler le produit ;

• Si le produit est installé au-dessus d'un four, veuillez également vous référer aux consigne d'installation du four. A Nous recommandons une distance d'au moins 650 mm, mais reportez-vous au manuel de la hotte ; B Pensez à l'espace utile pour la manipulation des casseroles, des louches et d'autres ustensiles ; C Distance de 35 mm entre l’ouverture d’encastrement et la crédence ou le carrelage mural ; D 35 mm : table de cuisson l 60 cm ; 55 mm : table de cuisson l 65 cm ; 35 mm : table de cuisson l 80 cm ;6 Meubles et ventilation

6 Meubles et ventilat ion

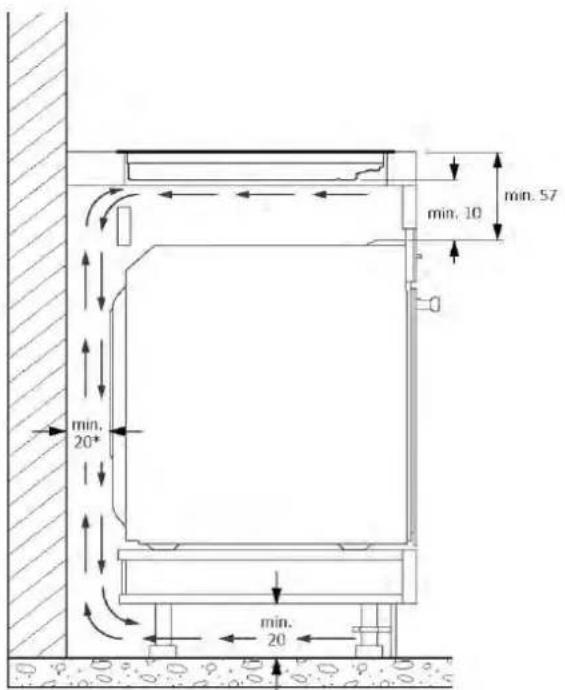

6.1 Largeur 60 cm - 65 cm - 80 cm sur l’armoire du four

• Indication relative à la table de cuisson. Pour plus d'informations sur le four, consultez le manuel d'installation correspondant.

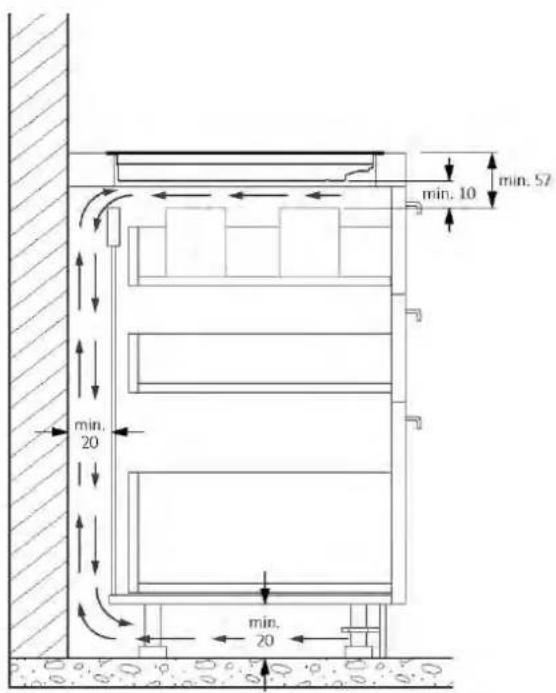

6.2 Largeur 60 cm - 65 cm - 80 cm sur armoire avec tiroirsMeubles et ventilation

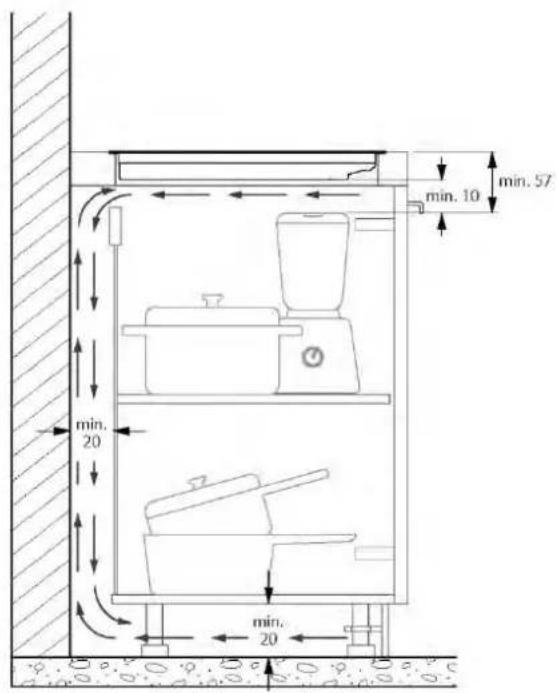

6.3 Largeur 60 cm - 65 cm - 80 cm sur armoire avec étagères

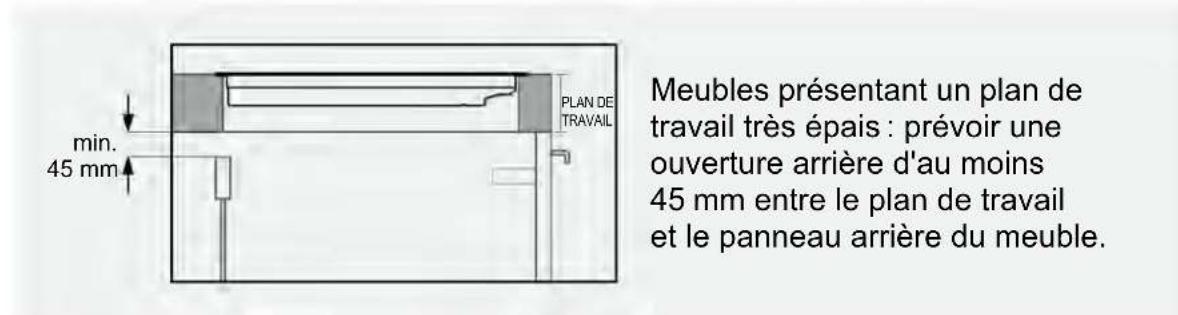

6.4 Épaisseur du plan de travail

min. 45 mm Meubles présentant un plan de travail très épais : prévoir une ouverture arrière d'au moins

mm entre le plan de travail et le panneau arrière du meuble.

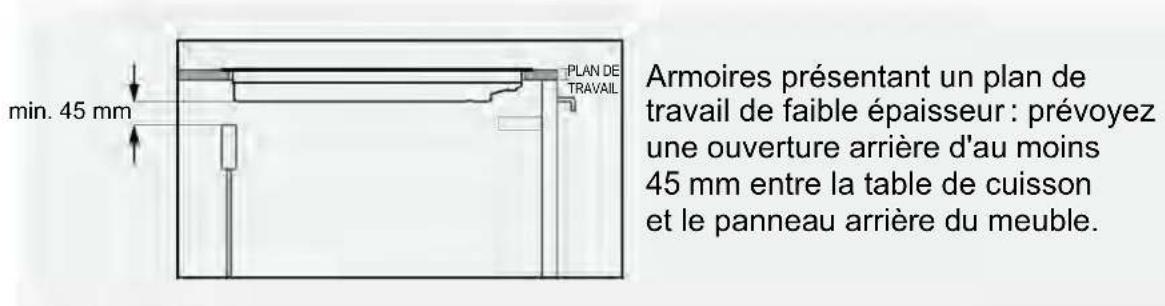

min. 45 mm Armoires présentant un plan de travail de faible épaisseur : prévoyez une ouverture arrière d'au moins

mm entre la table de cuisson et le panneau arrière du meuble.7 Dimensions de l’encastrement

• Le plan de travail de la cuisine doit être découpé conformément aux schémas suivants ;

• Le panneau arrière de l'armoire doit comporter des ouvertures, suivez les schémas ci-dessous ;

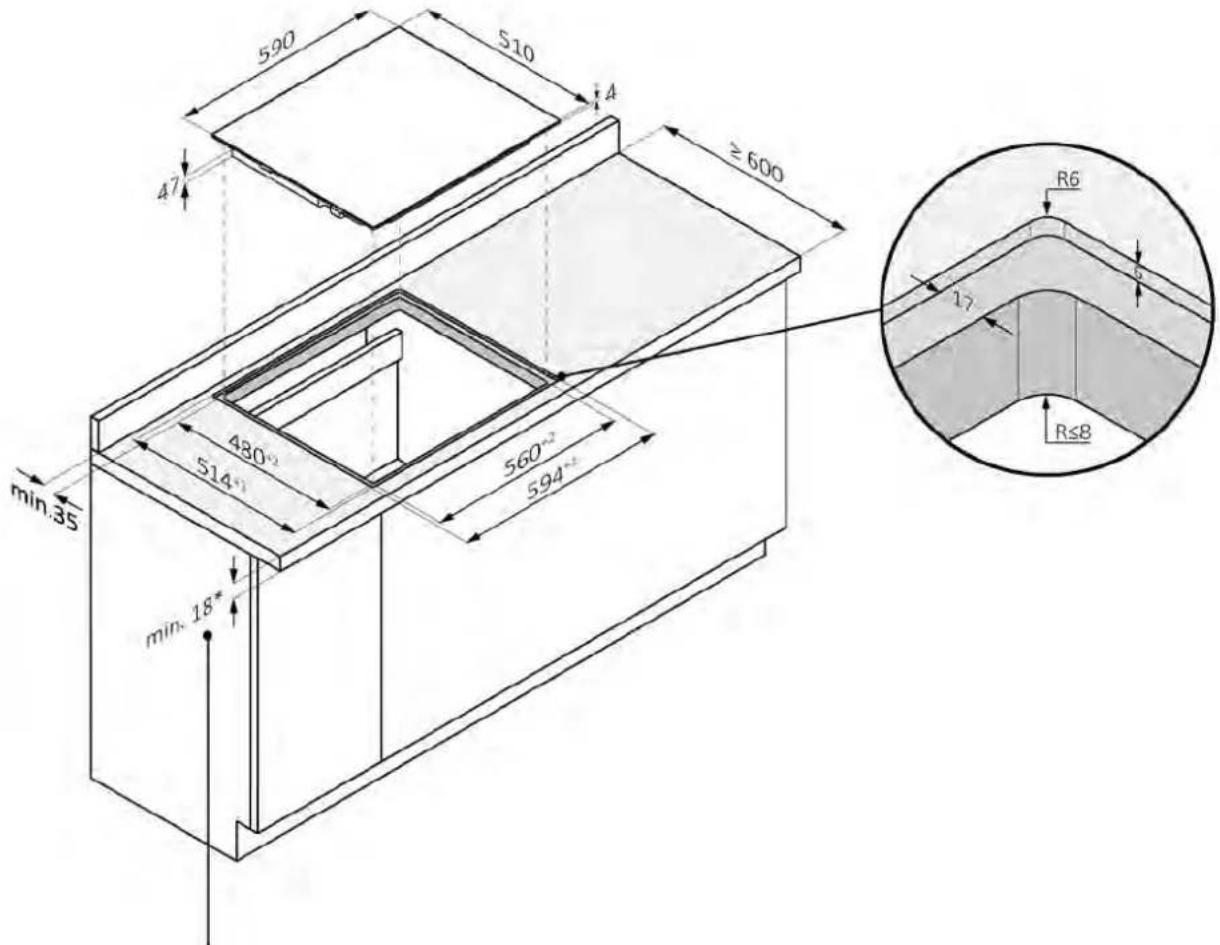

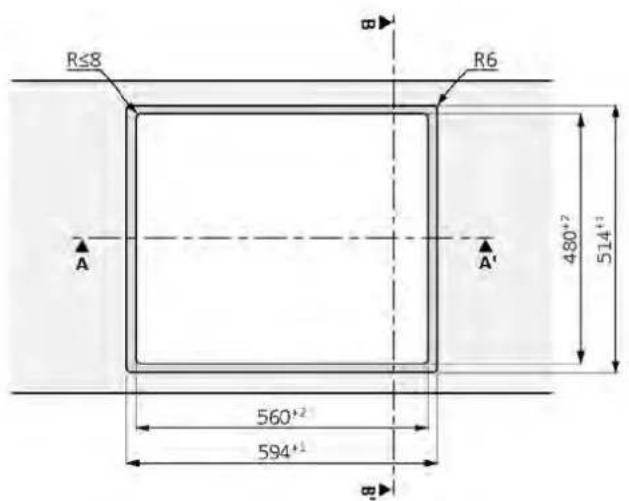

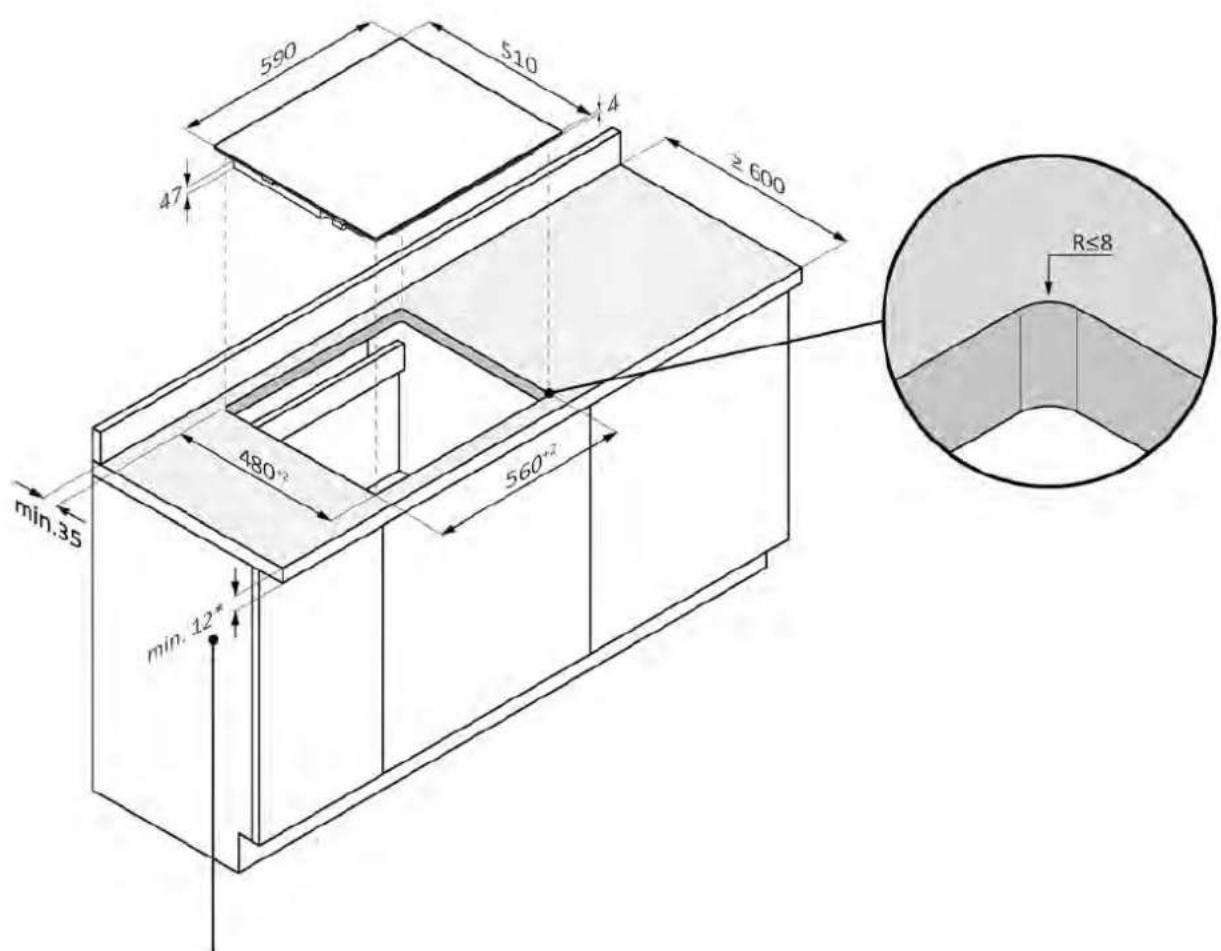

7.1 Table de cuisson de 60 cm

installation standard *28 mm avec le four en dessousDimensions de l’encastrement

7.1 Table de cuisson de 60 cm

installation à fleur de plan ATTENTION : non disponible pour les produits avec verre biseauté. *28 mm avec le four en dessous Section A-A' Section B-B'7 Dimensions de l’encastrement

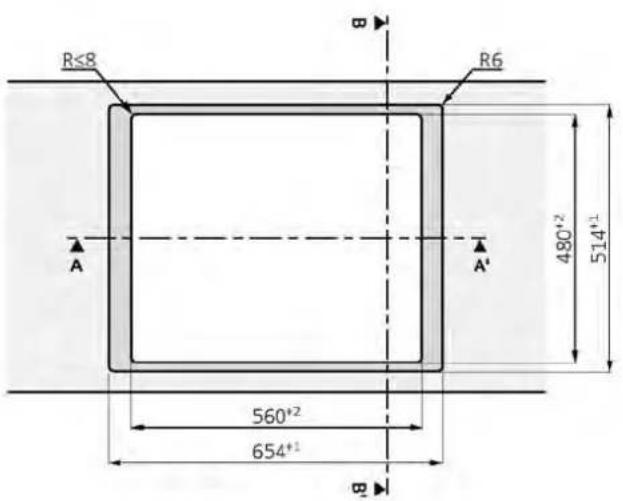

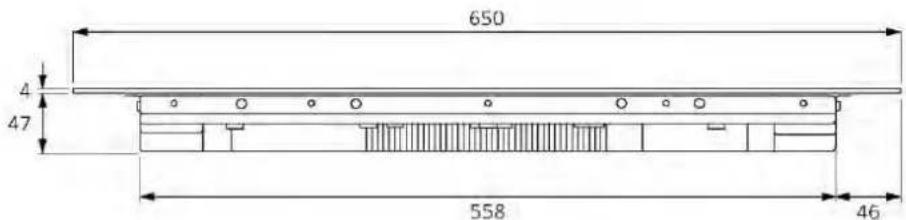

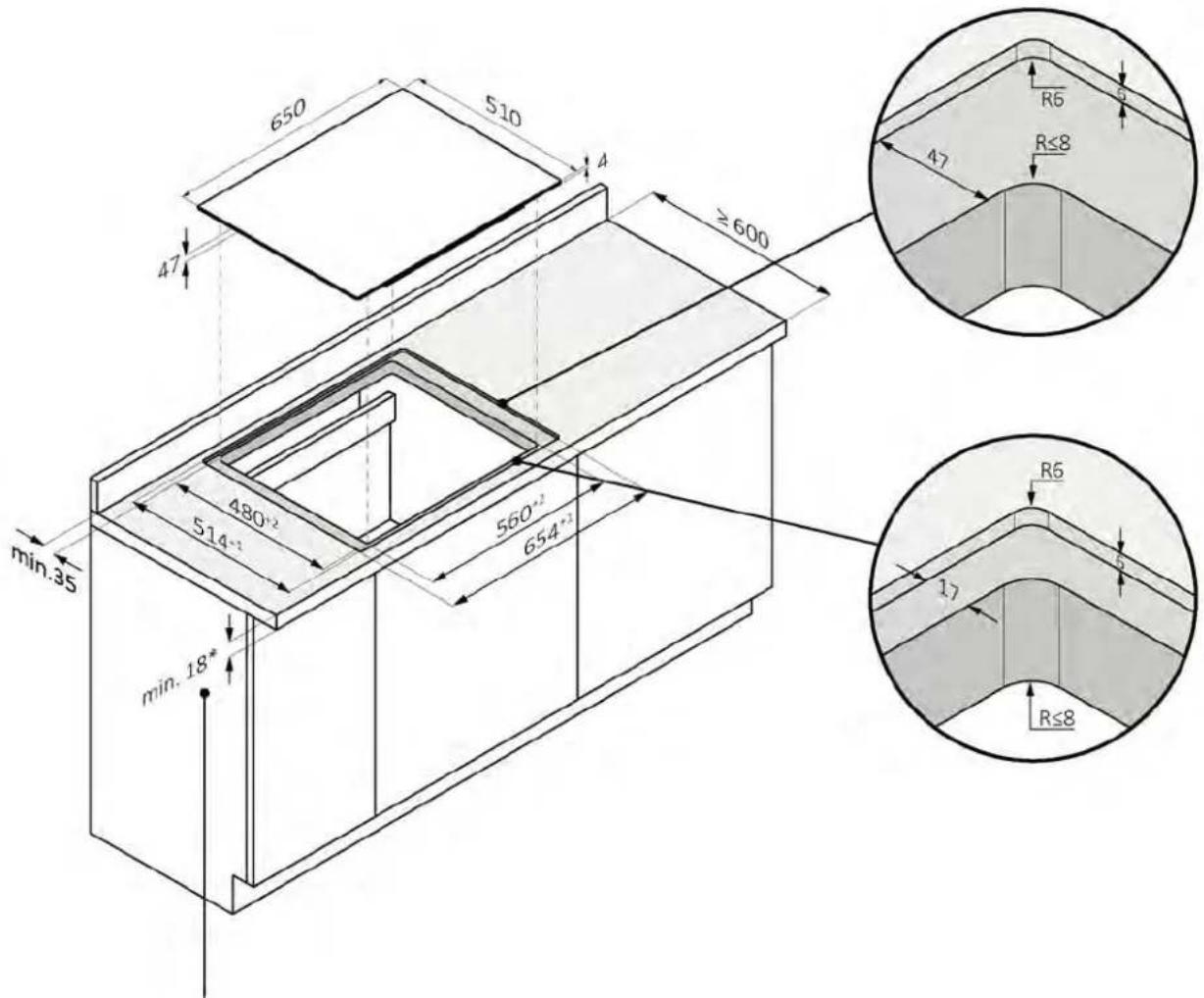

7.2 Table de cuisson de 65 cm

*28 mm avec le four en dessousDimensions de l’encastrement

7.2 Table de cuisson de 65 cm

installation à fleur de plan ATTENTION : non disponible pour les produits avec verre biseauté.

*34 mm avec le four en dessous Section A-A' Section B-B'7 Dimensions de l’encastrement

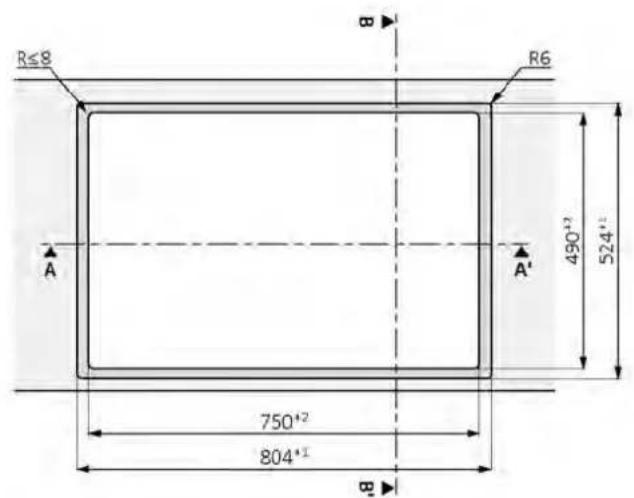

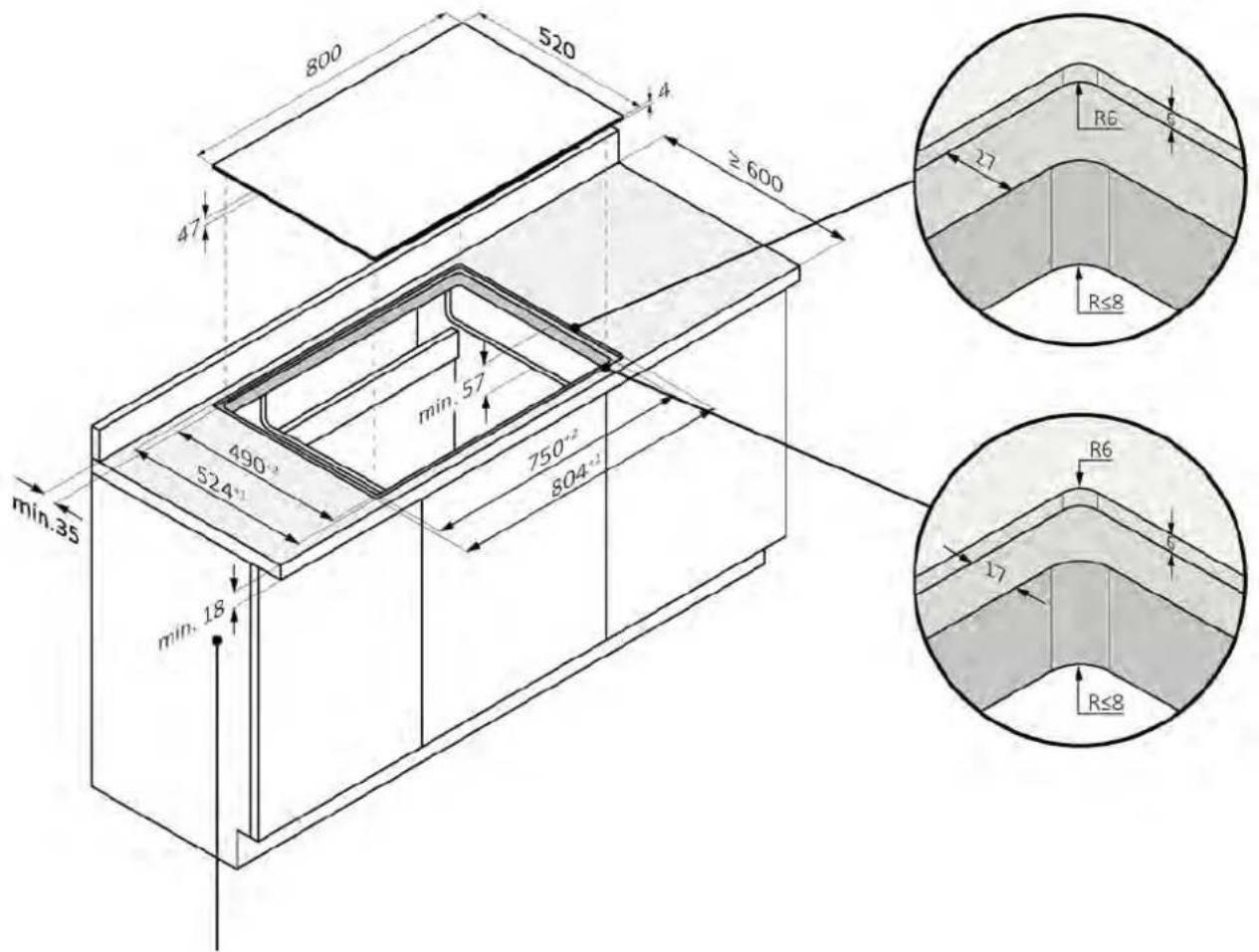

7.3 Table de cuisson de 80 cm

installation standard *28 mm avec le four en dessousDimensions de l’encastrement

7.1 Table de cuisson de 80 cm

installation à fleur de plan ATTENTION : non disponible pour les produits avec verre biseauté. *34 mm avec le four en dessous Section A-A' Section B-B'8 Raccordement au réseau électrique

8 Raccor dement au r ésea u élect riqu e

8.1 Alertes de sécurité

Afin d'effectuer le raccordement électrique du produit en toute sécurité, veuillez respecter les avertissements suivants :

• Toute réparation, installation ou maintenance incorrecte peut mettre gravement en danger l'utilisateur ;

• Le fabricant décline toute responsabilité pour les dommages directs ou indirects causés par une installation, un entretien ou une réparation incorrects. Il n'est pas non plus responsable des dommages causés par l'absence ou l'interruption du conducteur de mise à la terre (par exemple, choc électrique) ;

• La table de cuisson ne doit être raccordée au réseau électrique que par un technicien qualifié qui connaît et respecte les réglementations locales et les réglementations supplémentaires du distributeur d'électricité local ;

• Le produit appartient à la classe de protection I et ne peut être utilisé que s'il est équipé d'un conducteur de terre ;

• Le produit doit être hors tension pendant l'installation ;

• Pendant l'installation, ne placez pas d'objets métalliques, tels que couteaux, fourchettes, cuillères et couvercles, sur la surface de la table de cuisson, car ils pourraient devenir chauds ;

• Ne connectez le produit qu'à l'aide du câble fourni ;

• Le produit doit être raccordé à une installation électrique correctement réalisée ;

• En cas de dommages causés par un raccordement incorrect, la garantie du produit est annulée.

• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes hautement qualifiées afin d'éviter tout danger.

• Le raccordement à un système de mise à la terre fiable est essentiel et obligatoire.

• Cet appareil ne doit être installé et mis à la terre que par une personne dûment qualifiée.

• Débranchez l'appareil du secteur avant d'effectuer toute intervention ou opération d'entretien.

• Cet appareil doit être raccordé à un circuit qui comprend un disjoncteur permettant une déconnexion complète de la source d'alimentation.

• Les modifications du système électrique domestique ne doivent être effectuées que par un électricien qualifié.

• Le non-respect de ces conseils peut entraîner une électrocution ou la mort.Raccordement au réseau électrique

• La table de cuisson doit être raccordée au réseau par l'intermédiaire d'un dispositif de coupure omnipolaire garantissant une séparation entre les contacts conforme à la catégorie de surtension III. Cet appareil doit supporter les charges maximales connectées et être conforme aux réglementations en vigueur. ATTENTION : afin d'éviter tout danger lié au réenclenchement accidentel du dispositif de coupure thermique, l'appareil ne doit pas être alimenté par un dispositif de commutation externe, tel qu'un programmateur, ni être raccordé à un circuit qui est régulièrement mis en marche et arrêté.

• Câble d'alimentation : l'appareil est équipé d'un câble d'alimentation qui doit être raccordé au réseau domestique. Notez les différentes possibilités de raccordement, en fonction du type d'alimentation domestique, sur le schéma correspondant. La plaque signalétique indique également la tension de raccordement autorisée pour cet appareil et la puissance absorbée correspondante.

Puissance absorbée Voir plaque signalétique du produit. Interrupteur différentiel (disjoncteur) Nous recommandons l'utilisation d'un interrupteur différentiel automatique (disjoncteur) dont le courant de déclenchement est conforme aux normes en vigueur. Dispositifs de coupure S'il est utilisé, le four doit être raccordé à l'alimentation électrique par l'intermédiaire d'un dispositif de coupure omnipolaire qui assure la séparation des contacts conformément à la catégorie de surtension III. Cet appareil doit supporter les charges maximales connectées et être conforme aux normes en vigueur. ATTENTION : pour éviter tout danger lié au réenclenchement accidentel du dispositif de coupure thermique, l'appareil ne doit pas être alimenté par un dispositif de commutation externe, tel qu'un programmateur, ni être raccordé à un circuit qui s'allume et s'éteint régulièrement. Le produit n'est pas conçu pour être utilisé avec un programmateur externe ou un système de commande à distance séparé. Câble d'alimentation Le produit est équipé d'un câble d'alimentation qui doit être raccordé au réseau domestique. Notez les différentes possibilités de raccordement, en fonction du type d'alimentation domestique, sur le schéma correspondant. La plaque signalétique indique également la tension de raccordement admissible pour cet appareil et la puissance absorbée correspondante. Remplacement du câble d'alimentation Ne remplacez pas le câble vous-même. Contactez le service après-vente agréé.8 Raccordement au réseau électrique

Câble d'alimentation Le produit est équipé d'un câble d'alimentation qui doit être raccordé au réseau domestique. Notez les différentes possibilités de raccordement, en fonction du type d'alimentation domestique, sur le schéma correspondant. La plaque signalétique indique également la tension de raccordement admissible pour cet appareil et la puissance absorbée correspondante. Remplacement du câble d'alimentation Ne remplacez pas le câble vous-même. Contactez le service après-vente agréé.

L'utilisation de tout appareil ménager nécessite le respect de certaines règles de base :

• Ne tirez pas sur le cordon d'alimentation pour débrancher l'appareil ;

• Ne touchez pas l'appareil avec les mains ou les pieds mouillés ou humides ;

• De manière générale, l'utilisation d'adaptateurs, de multiprises ou de rallonges n'est pas recommandée ;

• En cas de dysfonctionnement et/ou de baisse de performance, éteignez l'appareil et ne le manipulez pas.

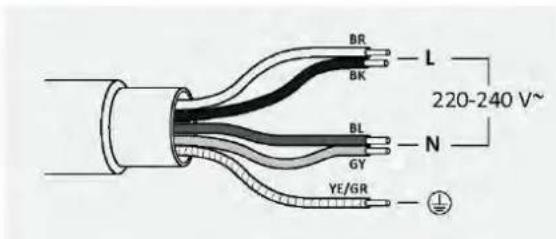

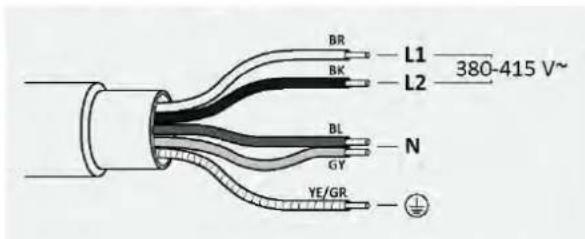

8.4 Schéma de raccordement

Respectez les réglementations locales et les réglementations supplémentaires du distributeur d'électricité local. Branchement de l'appareil Respectez les données de raccordement figurant sur la plaque signalétique. N'effectuez le raccordement que conformément au schéma correspondant :

• YE/GN : jaune et vert

• Retirez les éventuelles bandes transversales (témoins) qui se trouvent dans la zone de l’ouverture du plan de travail ;

• Pour la protection contre l'humidité et la pénétration de liquides, toutes les surfaces découpées doivent être étanchéifiées avec un produit approprié ;

• Le produit doit être parfaitement horizontal ;

• Vérifiez, avant l'installation, que le joint de la plaque de cuisson est correctement placé. (photo 1). photo 1

• La surface d'appui de la table de cuisson doit être parfaitement lisse pour que cette dernière repose uniformément et que le joint appliqué puisse garantir une étanchéité suffisante (photo 2). photo 2

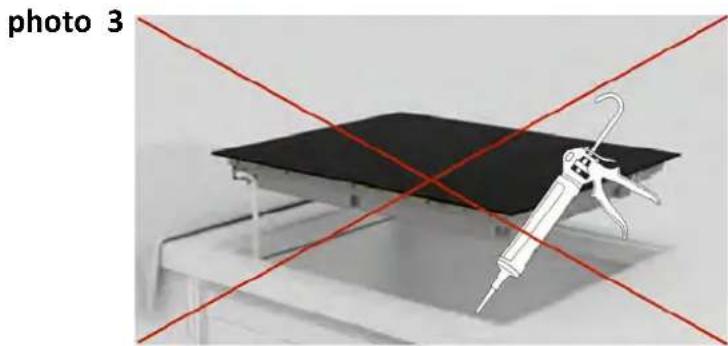

• Ne fixez pas la table de cuisson à l'aide de silicone ou de tout autre adhésif. Une telle fixation endommagerait le produit s'il devait être démonté. (photo 3). photo 39 Instructions d'installation

9.2 Installation pas à pas

Les photos suivantes montrent les étapes de l'installation du produit. Installation standard Vous pouvez regarder la vidéo d'installation du produit

Installation à fleur de plan Vous pouvez regarder la vidéo d'installation du produit

ou en cliquant sur le lien suivant

en cliquant sur le lien suivant

Utilisez les outils indiqués dans le chapitre « Outils pour l'installation » du manuel. Posez un chiffon à côté de l'emballage du produit pour y poser la table de cuisson ; ARRIÈREInstructions d'installation

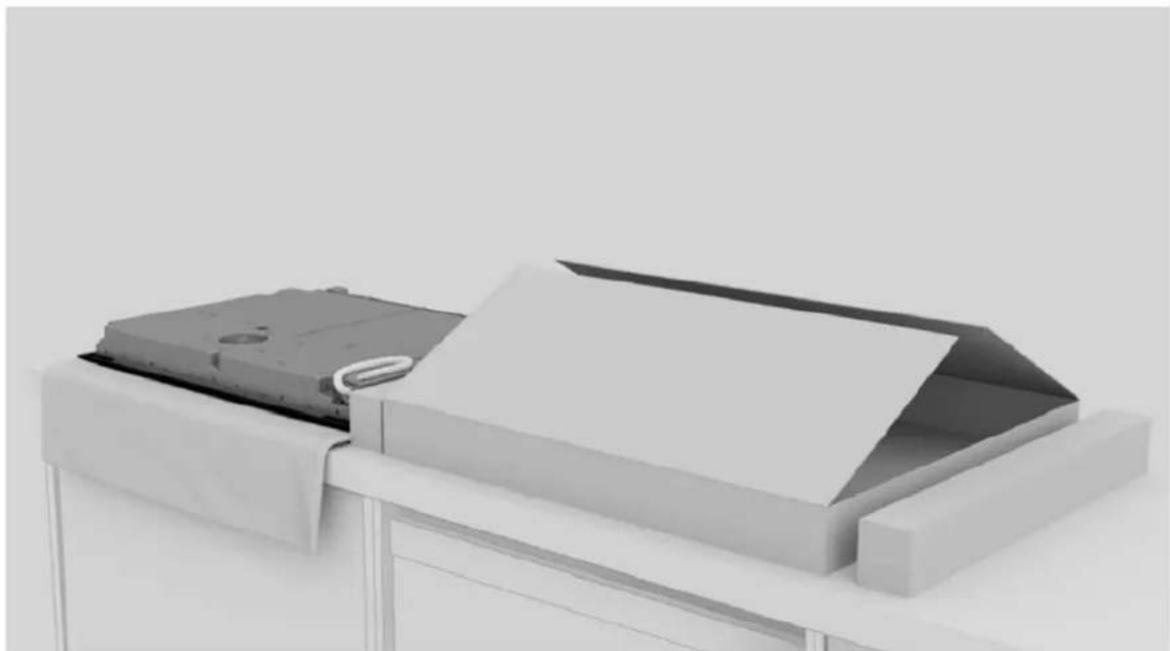

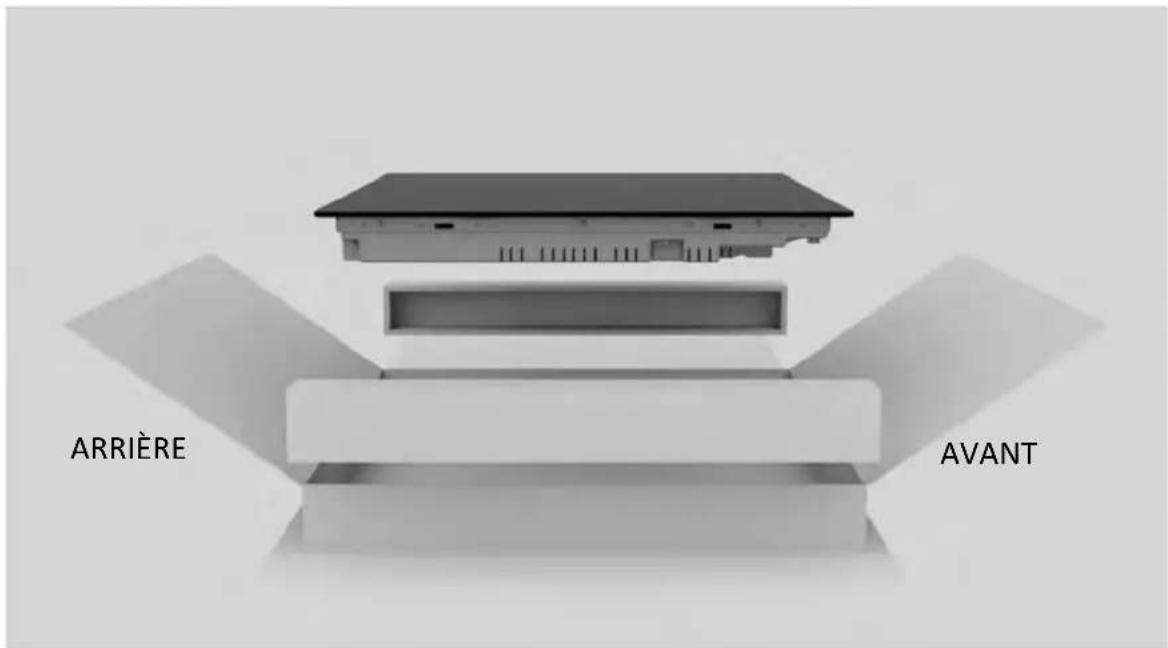

Portez des gants. Retirez l'emballage en veillant à ne pas endommager le verre de la table de cuisson ;

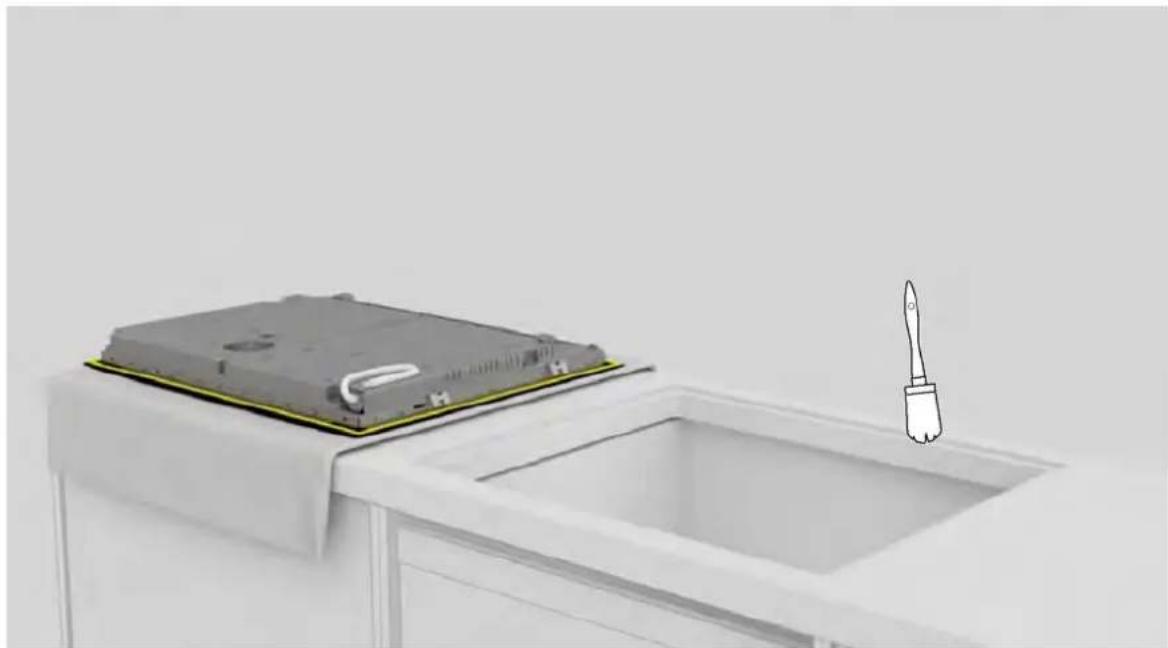

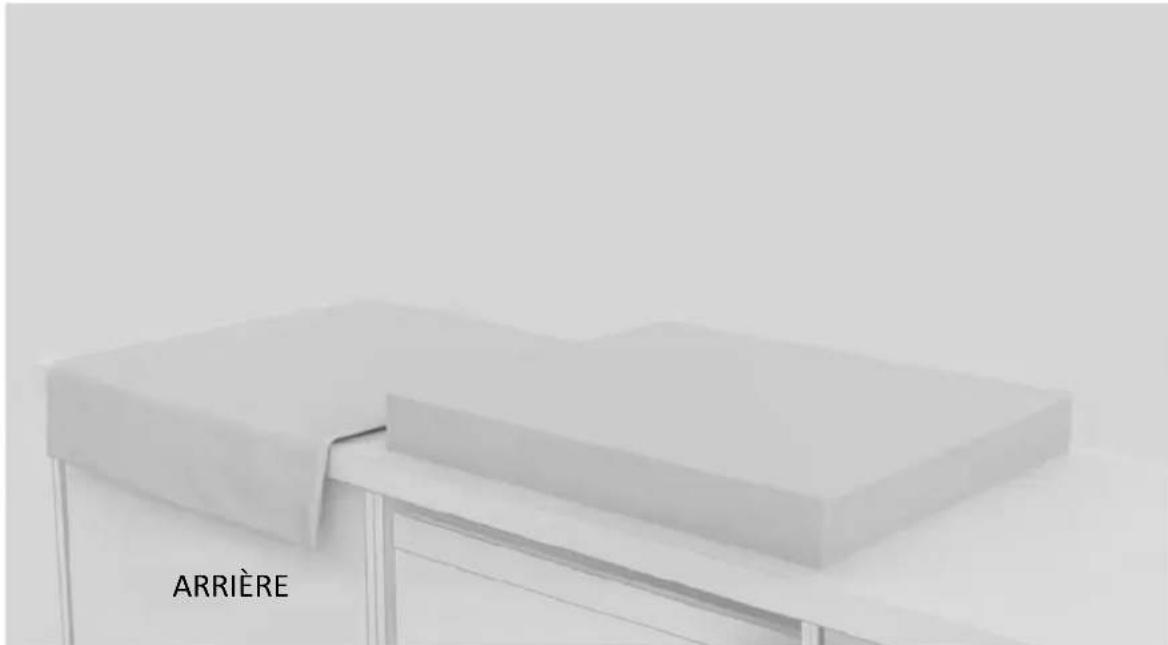

Placez la table de cuisson à l'envers sur le chiffon posé précédemment à côté de l'emballage ; AVANT ARRIÈRE9 Instructions d'installation

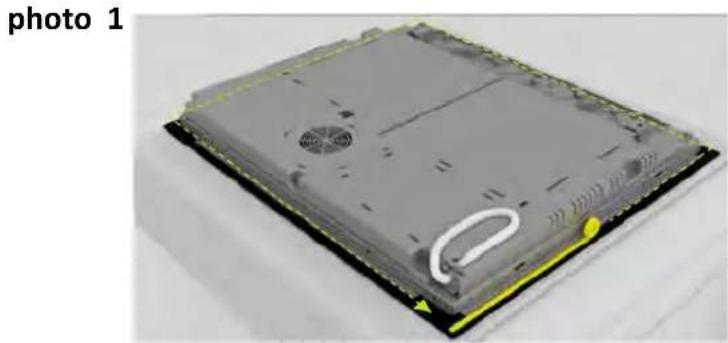

Appliquez le joint d'étanchéité sur le pourtour ;

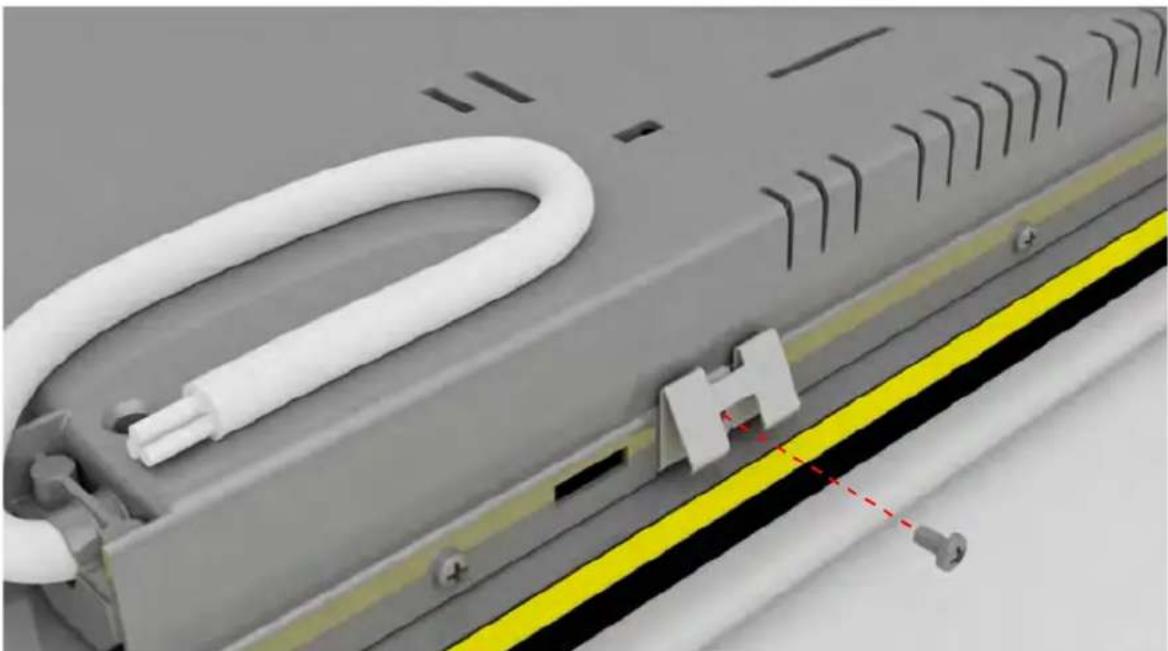

Fixez les clips de fixation sur les côtés les plus courts de la table de cuisson ;Instructions d'installation

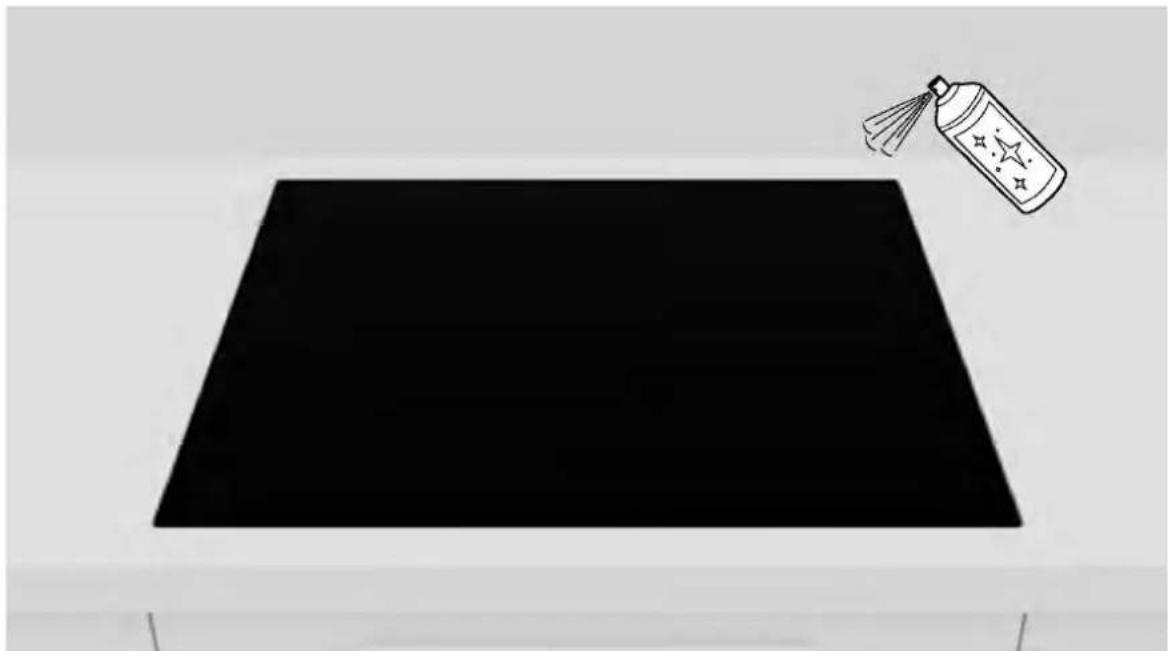

Nettoyez le bord de la zone encastrée ;

Raccordez le câble d'alimentation électrique selon le schéma de raccordement indiqué dans le paragraphe « Raccordement au secteur électrique » du manuel (aucun autre objet ne doit se trouver sur la table de cuisson lors du raccordement au secteur électrique).9 Instructions d'installation

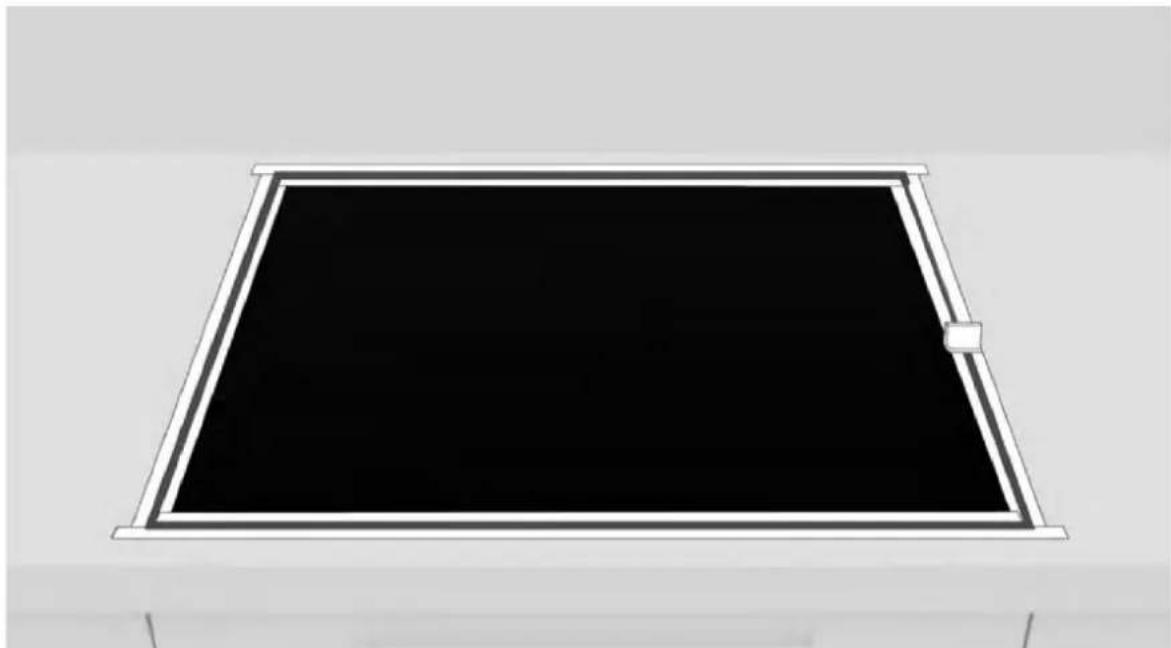

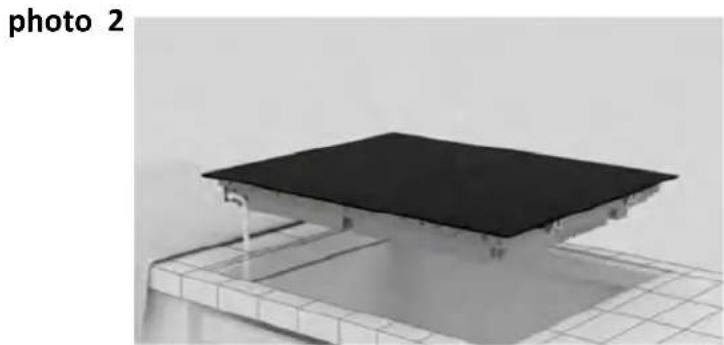

Placez la table de cuisson au centre de la découpe. Veillez à ce que le joint de la table de cuisson repose sur le plan de travail pour assurer l'étanchéité. a. b.

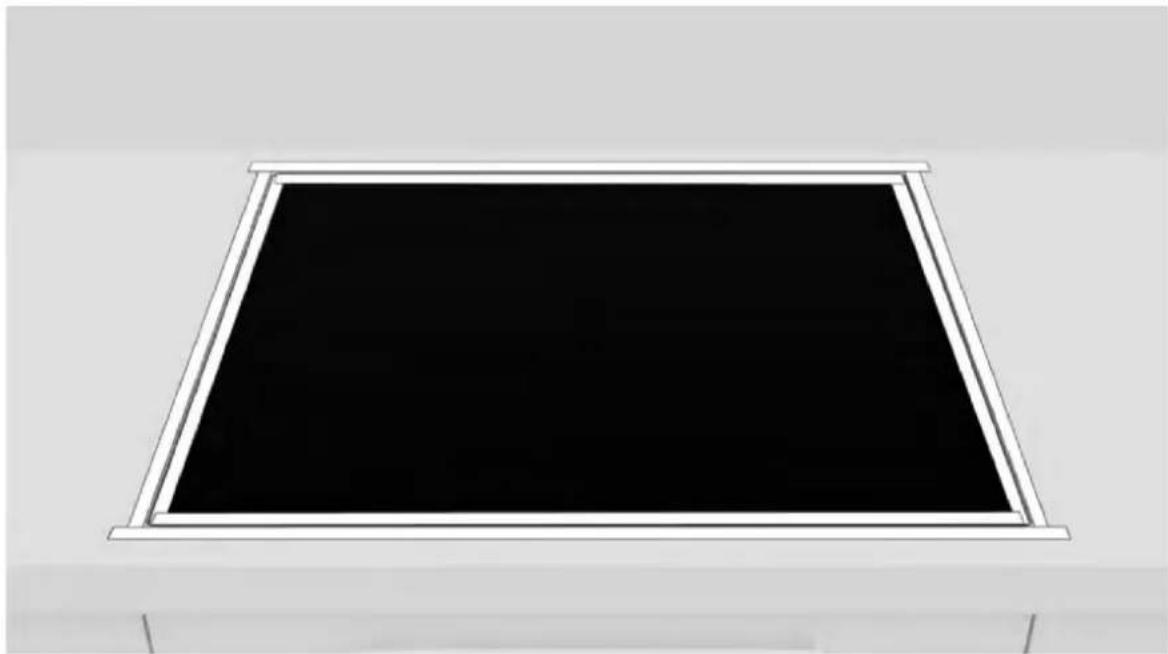

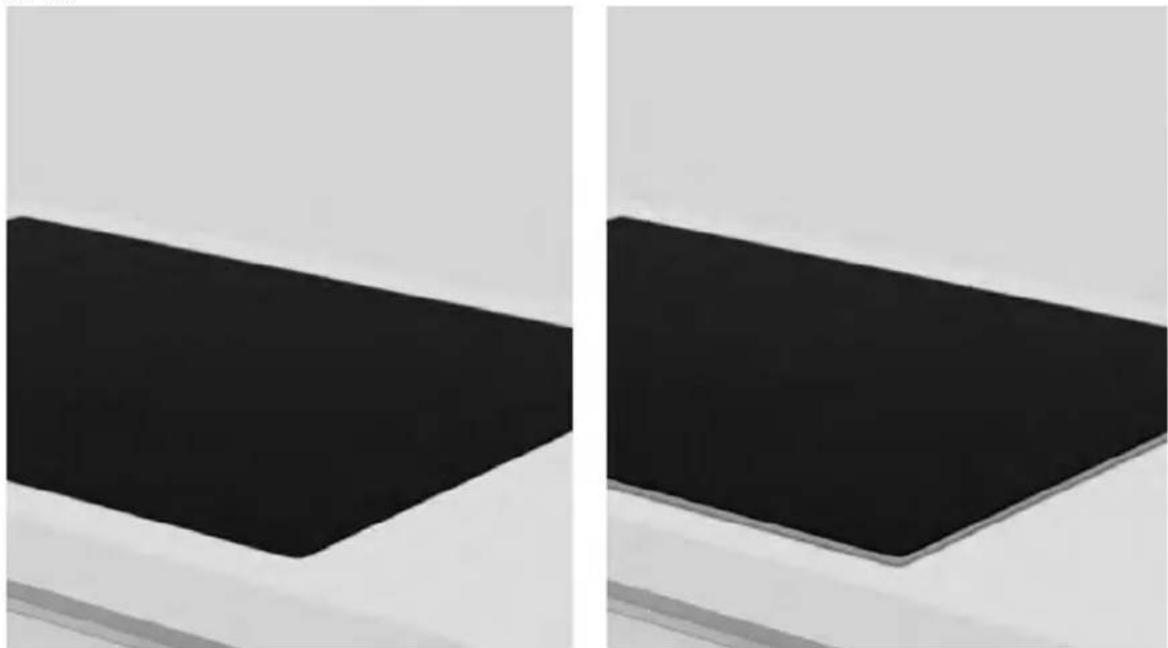

a. Pour une installation standard : installation terminée ; b. Pour une installation à fleur du plan de travail : procédez comme indiqué sur les pages suivantes ;Instructions d'installation

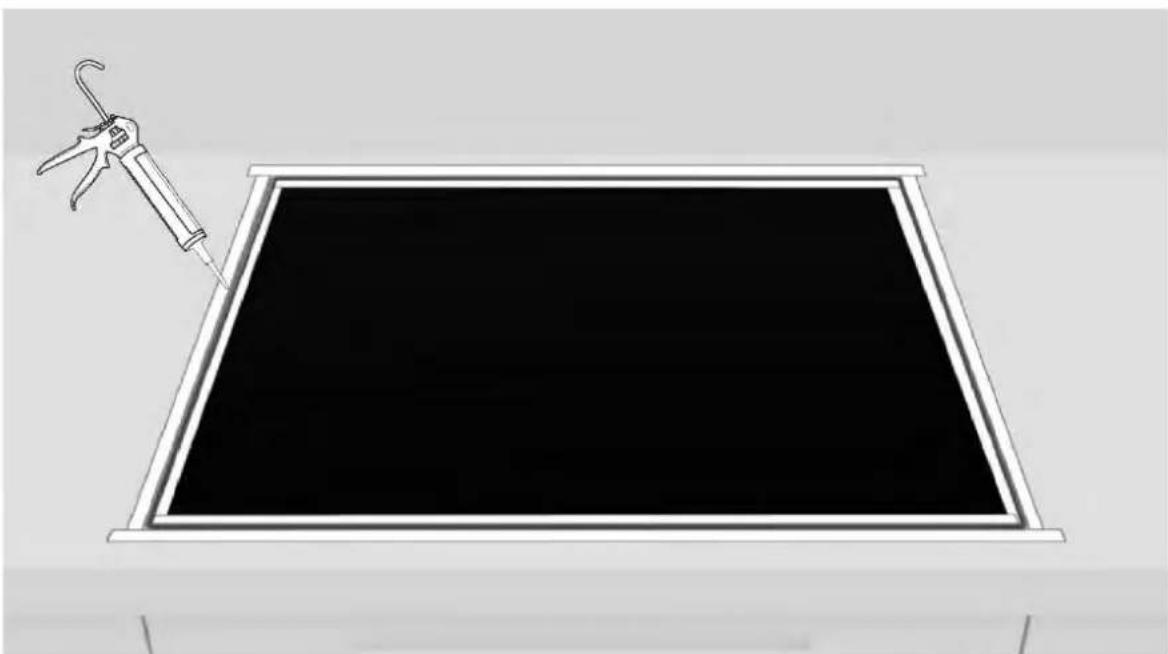

Appliquez du ruban adhésif à l'intérieur et à l'extérieur du bord ;

Retirez l'excès de silicone;

Retirez le ruban adhésif et nettoyez les bords ;Instructions d'installation

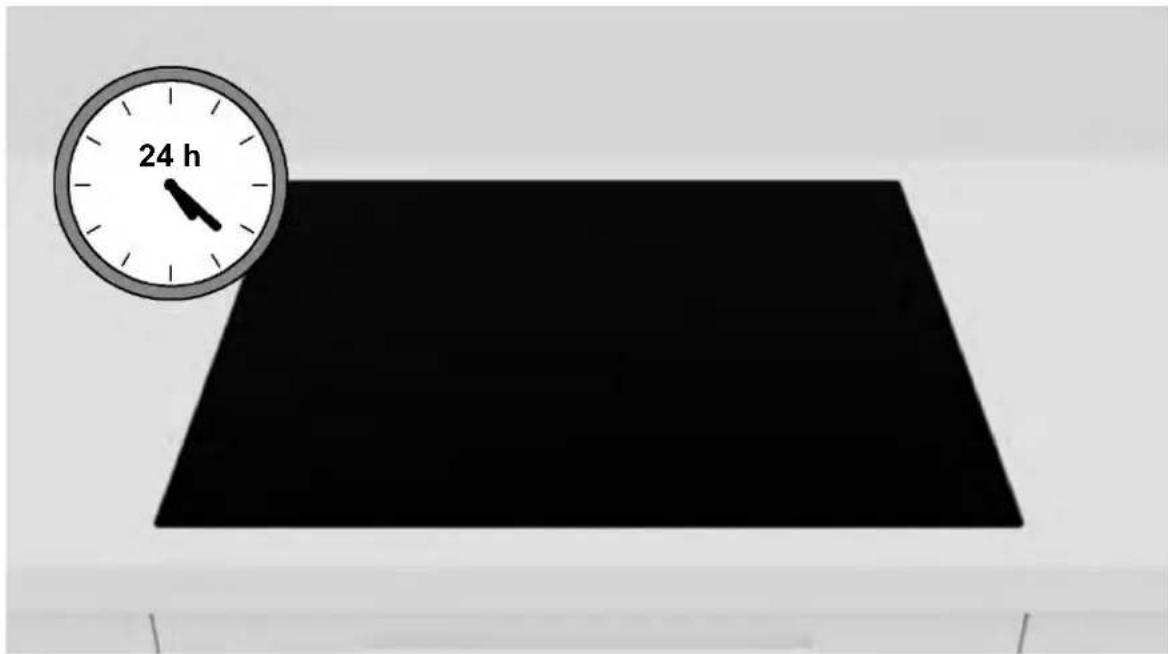

Attendez 24 heures avant d'allumer la table la première fois ; 24 h10 Livraison à l'utilisateur

10 Livraison à l'utilisateur À la fin de l'installation :

• Informez l'utilisateur sur les fonctions essentielles ;

• Informez l'utilisateur de tous les aspects relatifs à la sécurité d'utilisation et de manipulation ;

• Remettez les accessoires et les instructions d'utilisation et de montage à l'utilisateur à conserver avec soin. Une fois l'installation terminée, retirez le film de protection, le ruban adhésif et tous les autres matériaux d'emballage.

AVERTISSEMENT : Le produit nécessite une ventilation adéquate pour fonctionner

normalement. Ne bloquez en aucun cas les ouvertures de ventilation. REMARQUE : L'aspect réel du produit dépend du modèle choisi.

Première mise en service Lors de la première utilisation du produit, la table de cuisson est réglée sur la puissance maximale atteignable. La fonction de gestion de la puissance permet de choisir différentes limites de puissance en fonction du réseau électrique domestique. Comment configurer la gestion de l'énergie Il est possible de définir un niveau maximal de puissance absorbée pour la table de cuisson à induction en choisissant parmi différents intervalles de puissance. Les tables de cuisson à induction sont capables de limiter automatiquement la puissance pour éviter tout risque de surcharge. Pour activer la fonction de gestion de l'énergie :

• Allumez la table de cuisson, puis appuyez en même temps sur et .

• L'indicateur du minuteur affiche P8, c'est-à-dire le niveau de puissance 8. Le mode par défaut est 7,4 kW. Pour choisir un autre niveau

• Faites glisser le curseur vers la gauche et la droite pour modifier le niveau de gestion de la puissance.

• Il existe 8 niveaux de puissance, de P1 à P8. Le niveau est affiché par l'indicateur du minuteur : P1 P2 P3 P4 P5 P6 P7 P8 2 kW 2,5 kW 3 kW 3,5 kW 4,5 kW 5,5 kW 6,8 kW 7,4 kW

Démontage du produit

• Débranchez le produit du réseau électrique ;

• Soulevez légèrement le produit et retirez-le complètement ;

• Ce produit n'endommage pas le meuble, qui peut également être utilisé avec un nouvel appareil électroménager.Livraison à l'utilisateur
