Deze installmentehandleiding is bedoeld voor de keukenfabrikanten die deutsche producten zullen ontvangen. Lees deze handleiding zorgvuldig door, inclusief de verilgheidsinstructies, om de verilgheid te garanderen en de Beste resultaten te verkrijgen, en bewaar de handleiding voor toekomstig gebruik. Noteer het serienummer voordat u begint met de installatione, want dit kan nodig� in het geval van reparaties. Controller op eventuele schade tijdens het transport en raadpleeg bij twijfel voor gebruik een technicus. Houd al het verpakkingsmateriaal alkijd op veilige afstand van kinderen.

OPMERKING: De kenmerken, de afbeeldingen in de handleiding en de productaccessoires können variieren afhankelijk van het gekochtete model.

index

1 Veiligheidswaarschuwingen voor de installmente p.2
2 Waar het product teplaatsen p.3

2.1 Ander advies

3 Afmetingen kookplaat p.4-9

3.1 Breedte 60
3.2 Breedte 65
3.3 Breedte 80

4 Installatiegereedschap p.10

4.1 Standaard ingebouwde kookplaat
4.2 Vlak geintegreerde kookplaat

5 Installatieafstanden p.11

5.1 Voorzorgsmaatregelen

6 Meubels en ventilatie p.12 - 13

6.1 Breedte 60-65-80 op ovenbasis
6.2 Breedte 60-65-80 op basis met laden
6.3 Breedte 60-65-80 op basis met planken
6.4 Diktes van het bovenblad

7 Inbouwafmetingen p.14 - 19

7.1 Kookplaat 60
7.2 Kookplaat 65
7.3 Kookplaat 80

8 Aansluiting op het elektriciteitsnet p.20 - 22

8.1 Veiligheidswaarschuwingen
8.2 Instructies
8.3 Ander advies
8.4 Aansluitschema

9 Installatie-instructies p.24-31

9.1 Waarschuwingen
9.2 Installatie stap-voor-stap

10 Levering aan de gebruiker p.32
11 Eerste inbedrijfstelling p.32
12 Demontage van het product p.32

Neem deze instructies in acht voordat u begint met de montage van het product. Uw veriligte is erg belangrijk voor ons. Lees deze informatatie zorgvuldig door voordat u de oven gezruikt;

• De installmentie要去 worden uitgevoerd door een gekwalificeerde technicus die de geldende wetgeving in het land van installmentie en de instructies van de fabrikant要去 kennen en inucht要去 nemen.
• Als er hulp van de fabrikant nodig is om gebreken te herstellen die het gevolg zichn van een onjuiste installmentatie, valt deze hulp Niet onder de garantie;
• Verwijder het verpakkingsmaterial voordat u het apparaat in werkung stelt;
• Controller na het uitpakken of het product onbeschadigd is en neem in het geval van problemen contact op met het assistentiecentrum voordat u begint met de installmenten sluit het Niet aan op het elektriciteitsnet;
• Een beschadigd product kan kortsluiting, een elektrische schok, brand en andere gezarenveroorzaken;
• Controller of er accessoires of begeleidende materialen (enveloppen met schroeven, documenten, brochures, enz.) in de verpakking zitten en verwijder deze zo nodig en bewaar ze;
• Het product kan op of verzonken in het werkblad worden geplaatst;
• Voordat u het apparaat installeert, moet u ervoor zorgen dat de ventilatie voldoende is voor een goede circulatie van frisse lucht die nodig is voor het koelen en beschermen van de interne onderdelen. Maak de openingsen zoals aangegeven op de illustraties, afhankelijk van het type opstelling. Bevestig de kookplaat.altijd aan het meubel met de klemmen/ schroeven die bij het apparaat worden geleverd.
• Voor het gebruik van de kookplaat bij nominale frequenciesijken geen extra ingrepen of installations nodig.
• Als er hulp van de fabrikant nodig is om eventuele gebreken te herstellen die te wijten zijn aan een onjuiste installmentie, valt deze hulp nicht onder de garantie. Volg de installmentie-instructies voor gekwalificeerd personeel.
• Een onjuiste installmentie kan schade of letsel aan Personen, dieren of voorwerpen veroorzaken. De fabrikant kan nicht aansprakelijk worden gesteld voor dergelijk schade of letsel;
• Ein veilig gebruik is alleen gegarandeerd als de installmentie correct worden uitgevoerd volgens\ deze instructies. In het geval van schade als gevolg van onjuiste installmentie ligt de aansprakelijkheid bij degene die het product heeft geinstalleerd;
  Tijdens de installmentie mag het apparaat Niet worden aangesloten op het elektriciteitsnet.

• We raden aan om beschermende handschoenen te dragenijdens de installment om snijwonden te voorkomen;

• De garantie dekt geen schade die is veroorzaakt door een onjuiste installmentie;

• Bij een onjuiste installment, veranderingen aan het apparaat en een nicht-conforme aansluitingervalt de productgarantie;
• Zorg ervoor dat de voedingskabel van het product Niet gemakkelijk toegankelijk is wanneer de installmentie voltooid is;
• Na de montage mag de voedingskabel Niet in contactkommen met bewegende delen van de keukencomponenten (bv. een lade) en mag hij Niet worden bloatgesteld aan mechanische belastingen;
• Dit product heeft constante ventilatie nodigijdens het gebruik. Bedek de luchtinlaten Niet;
• Wonneer het product aan de eindgebruiker worden geleverd, moet de technicus ervoor zorgen dat het correct is geinstalleerd;

Waar het product te installereren

2

• Installee en gebruik dit product in een gesloten, afgedekte, droge en goed geventileerde omgeving;
• Installee het product Niet in open ruimten die blootstaan aan de weersinvloeden;
• Dit product is ontworpen voor gebruik tot een hoogte van 2000 meter;
• Monteer het product in de buurt van een stopcontact;
• Gebruik het product alleen wonneer het in een ingebouwd compartment is geplaatst, anders riskeert u verwondingen en brandwonden;
• Installer de kookplaat Niet boven een Niet-gekoelde oven, een droger, een vaatwasser of een koelkast. We raden ook aan om installmentie boven een wasmachine te vermijden. De kookplaat mag boven een geleidelde oven worden geinstalleerd;

2.1 Ander advies

Vorm het werkoppervlak nauwkeurig met het benodigde gereedschap voor het te snijden materiaal. De uitgesneden oppervlakken要去en worden afgedicht of in ieder geval bestand zich gegen het binnendringen van vocht;
- Het werkoppervlak要去 worden gezormd volgens de diagrammen in deze handleiding. Het kookoppervlak要去 perfect horizontal zijn. Controller of de afldichting onder het kookoppervlak, indien aanwezig, goed is aangebracht;
- Gebruik een zachte doek tijdens de installmentie om beschadiging van de kookplaat en het werkblad te voorkomen;

WAARSCHUWING: Gevaar voor brand en schade door open vuur. Houd open vuur (bijv. een kaars)uit de buurt van het product.

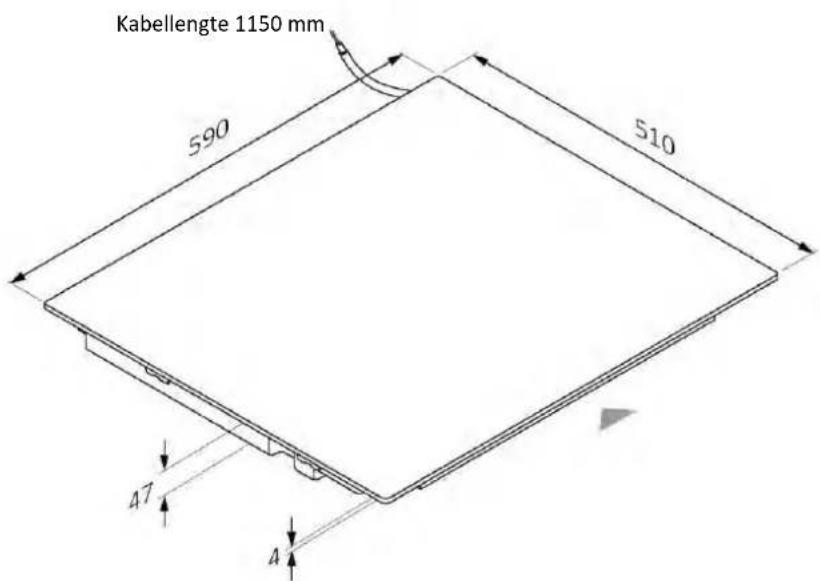

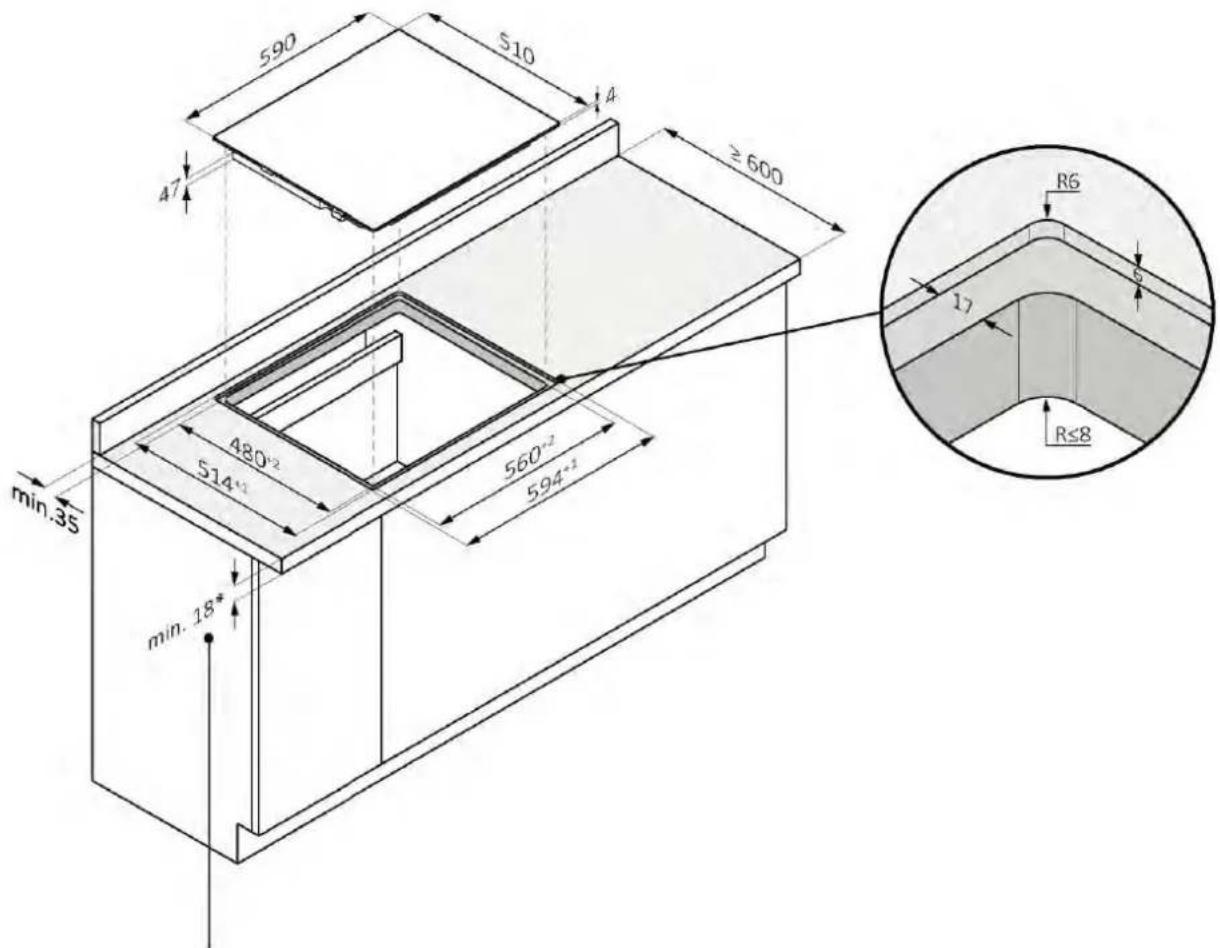

3.1 Breedte 60

Afmetingen in mm

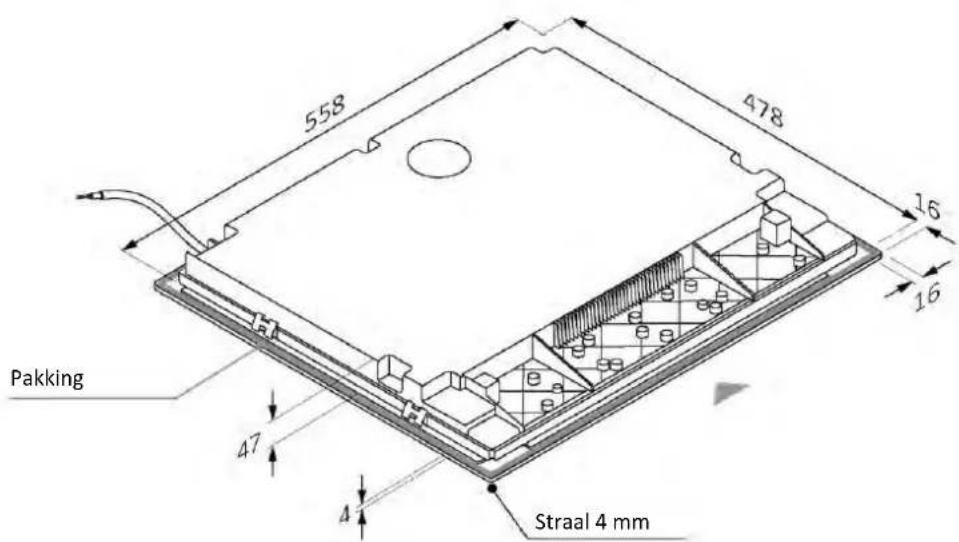

Axonometrisch bovenaanzicht

Axonometrisch onderaanzicht

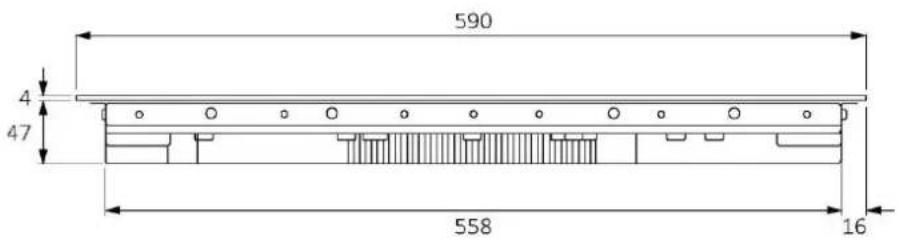

3.1 Breedte 60

Afmetingen in mm

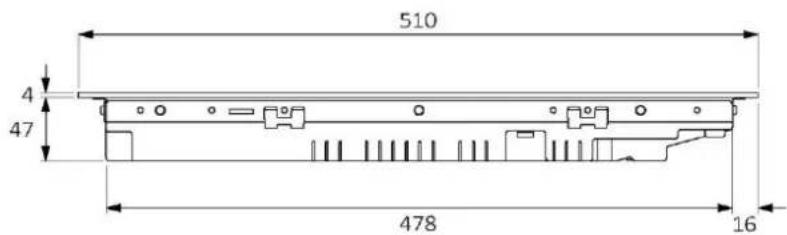

Vooranzicht
Zijaanzicht

productcodes

HAIF64DCS

HAMT68IRB1S

HAMT66IRCS

HAIF64IRB1S

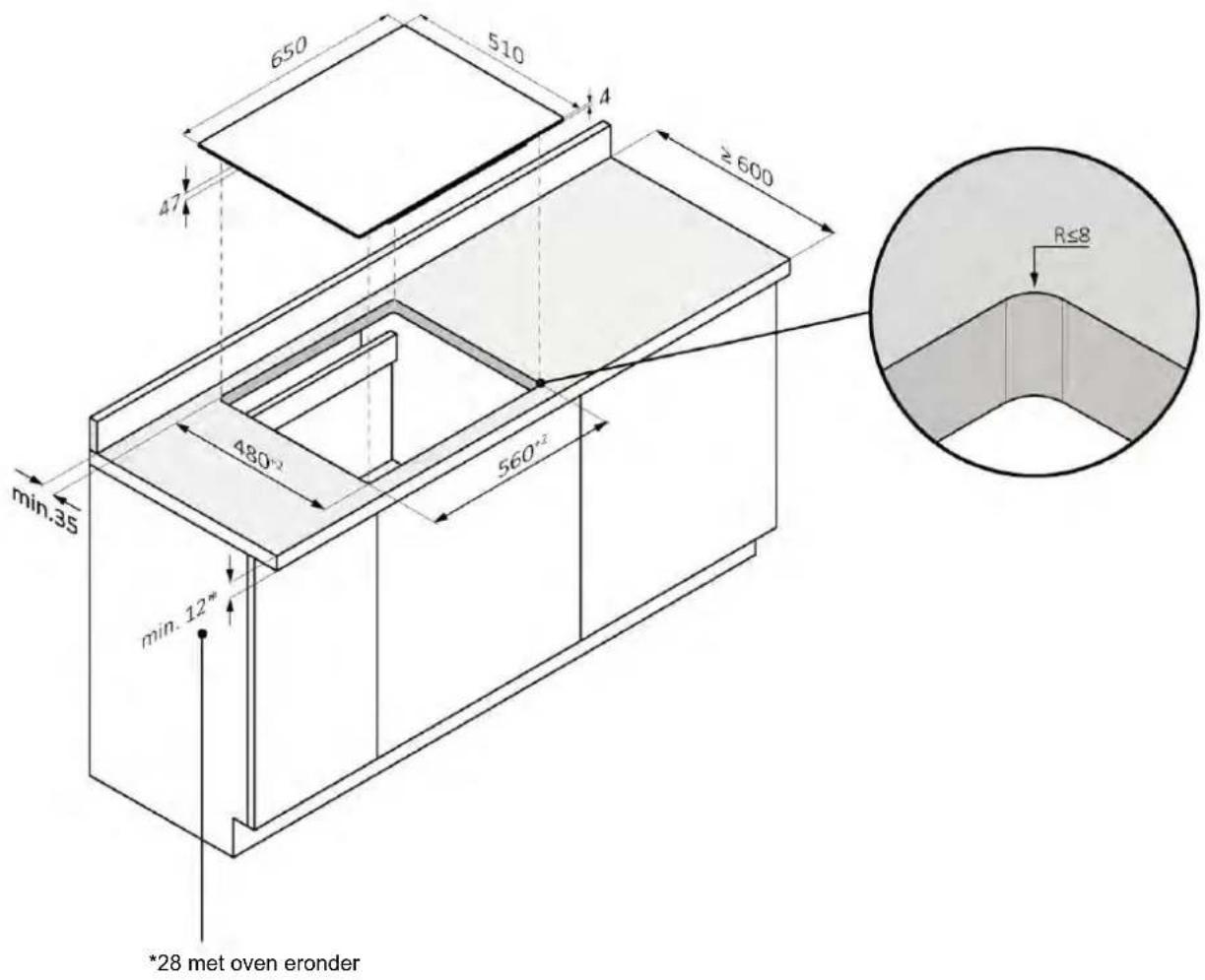

3.2 Breedte 65

Afmetingen in mm

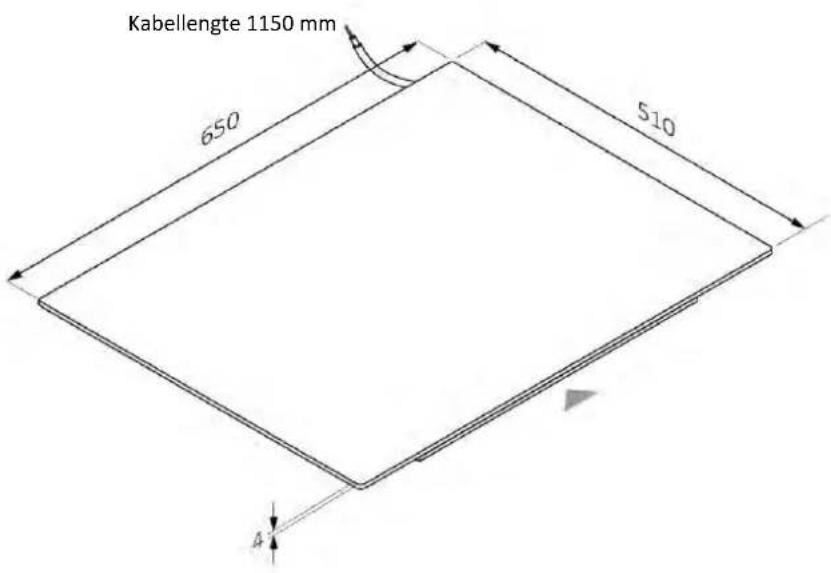

Axonometrisch bovenaanzicht

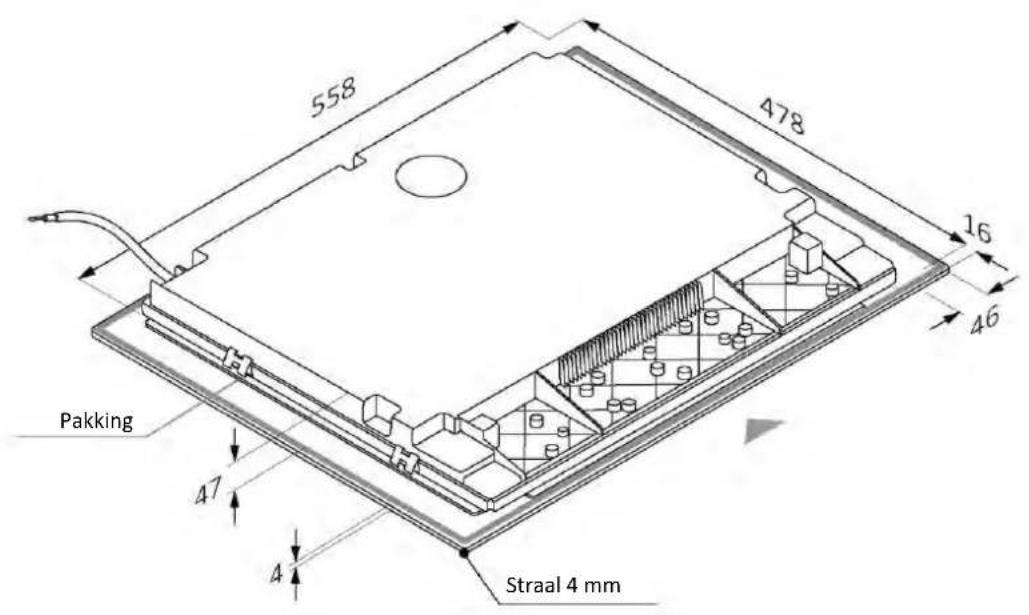

Axonometrisch onderaanzicht

3.2 Breedte 65

Afmetingen in mm

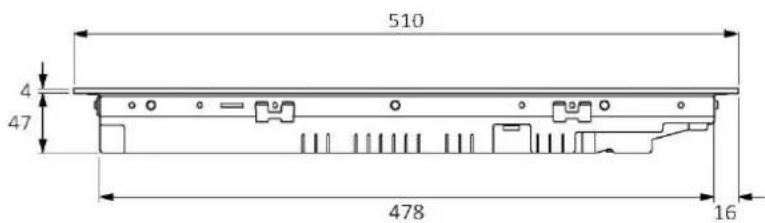

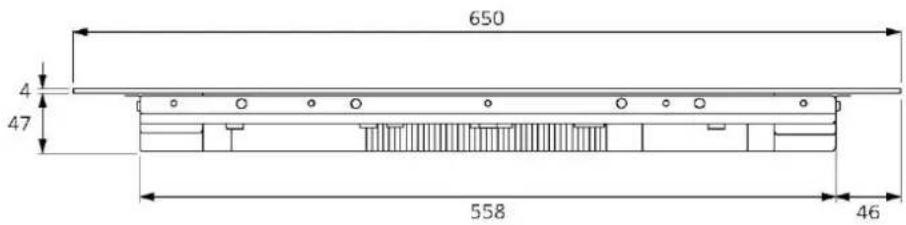

Vooranzicht
Zijaanzicht

productcodes

HAIFB54IRCS

HAIFB531RCS

HAMTB56IRB1S

HA2MTB581RB1S

HAMTB56IWCS

HAIFB54IWCS

HAIFB54CIRS

HA2MTB58IWB1S

HAIFB64TFTCS

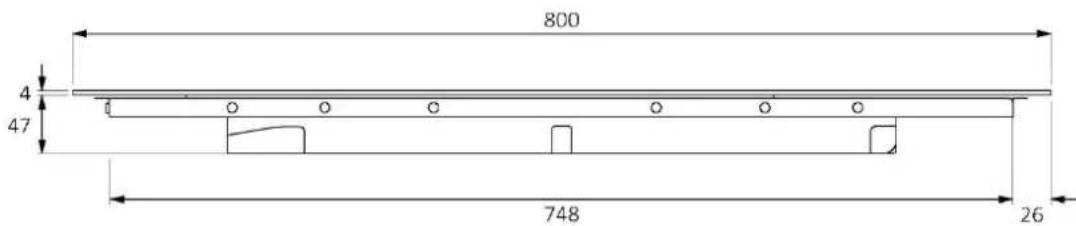

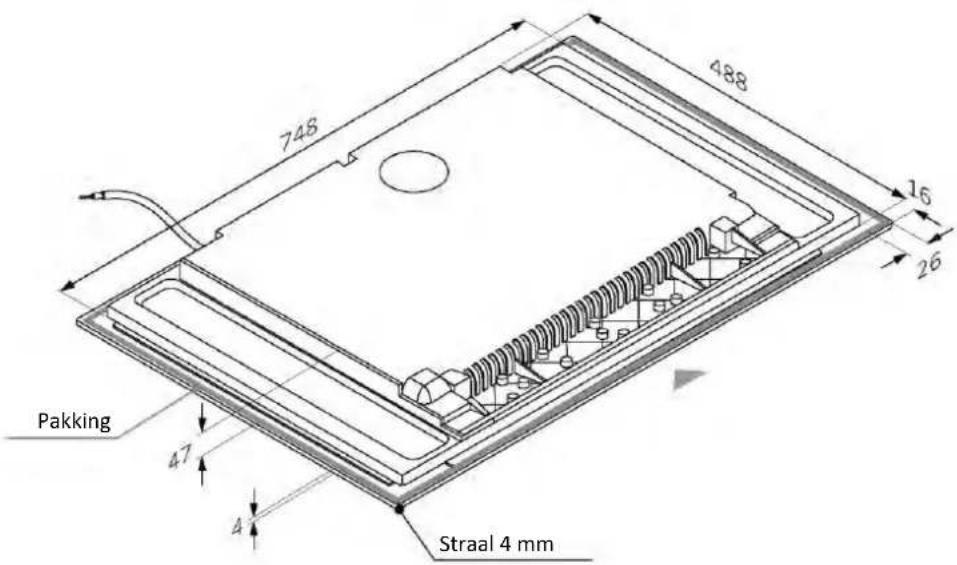

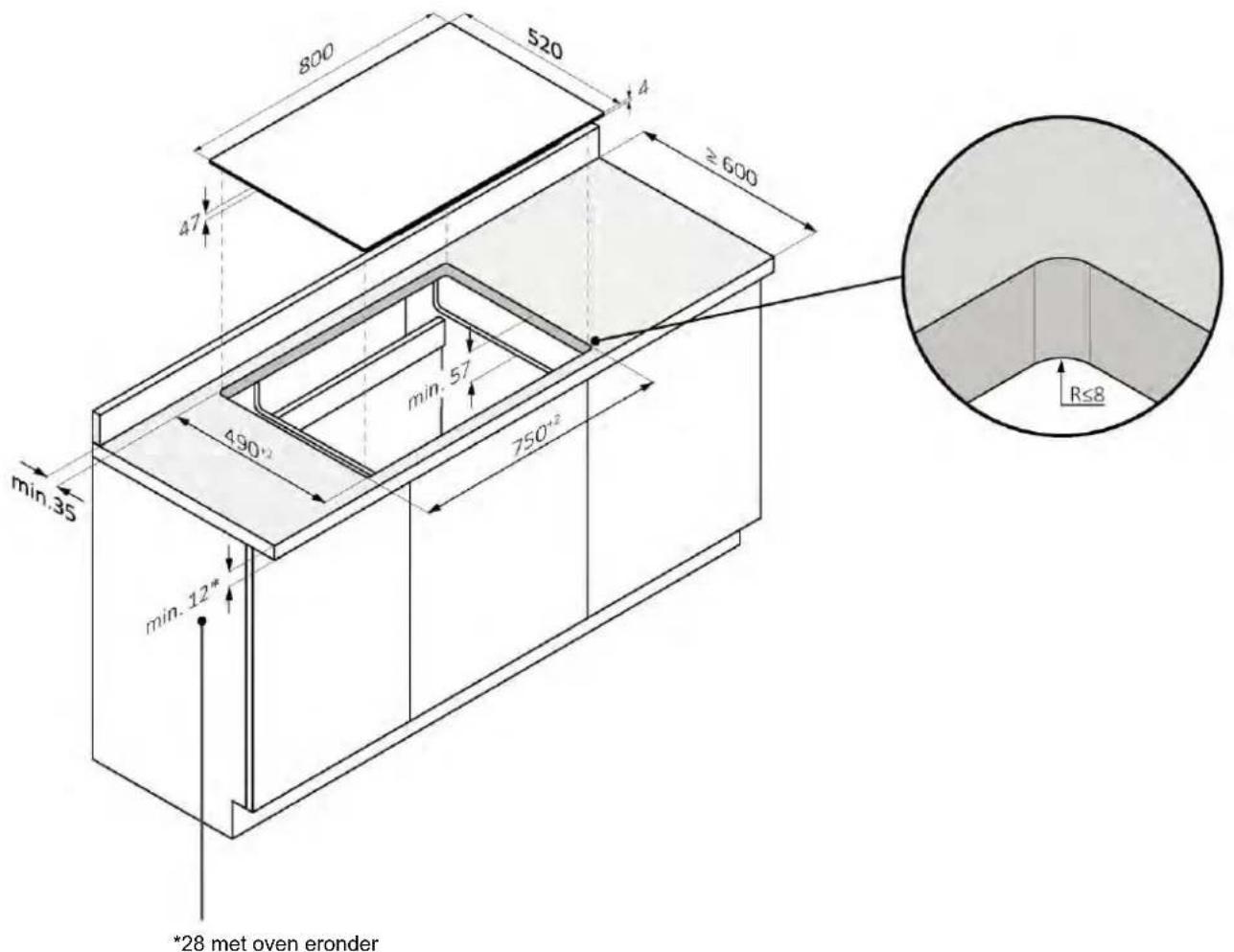

3.3 Breedte 80

Afmetingen in mm

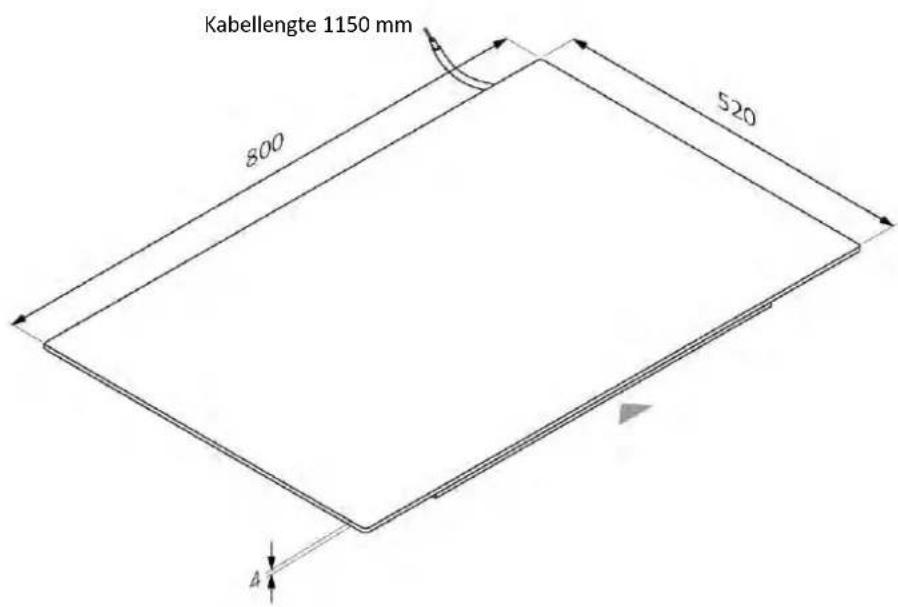

Axonometrisch bovenaanzicht

Axonometrisch onderaanzicht

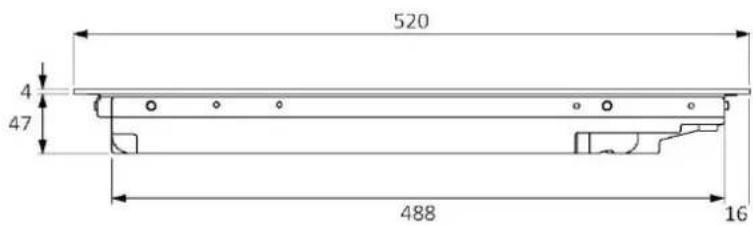

3.3 Breedte 80

Afmetingen in mm

Vooranzicht
Zijaanzicht

productcodes

HAMTB86IRCS

HAMTB86IWCS

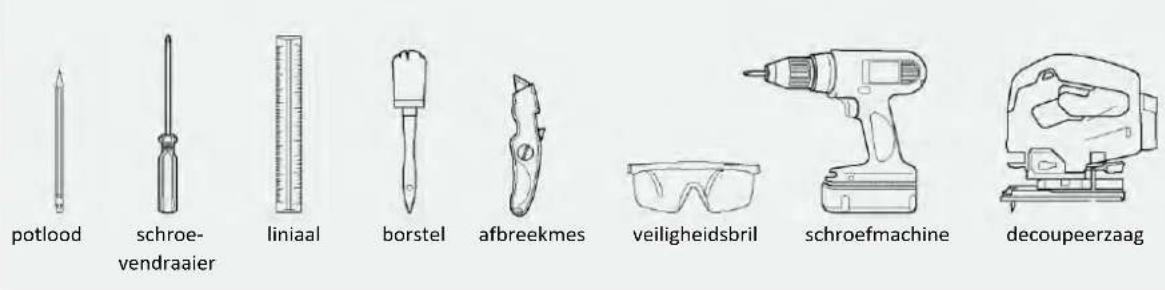

4.1 Standaard ingebouwde kookplaat

Benodigede gereedschappen

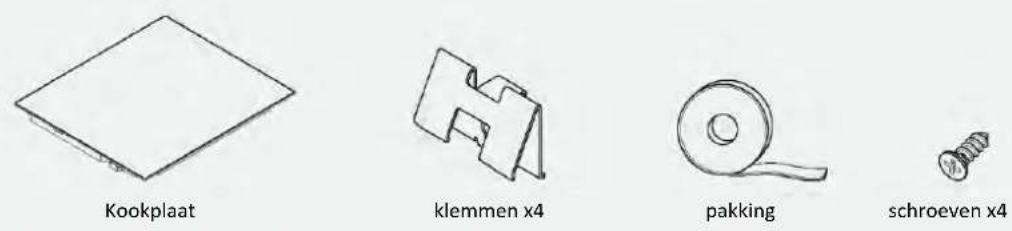

Bij het product geleverd gereedschap

4.2 Vlak geintegreerde kookplaat

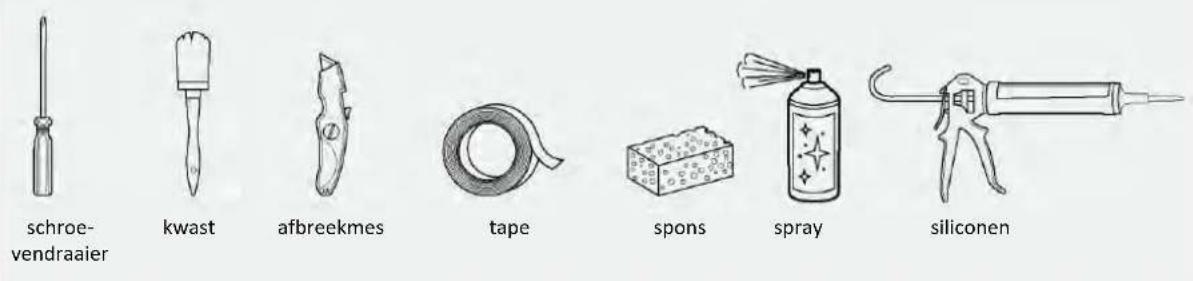

Benodigede gereedschappen

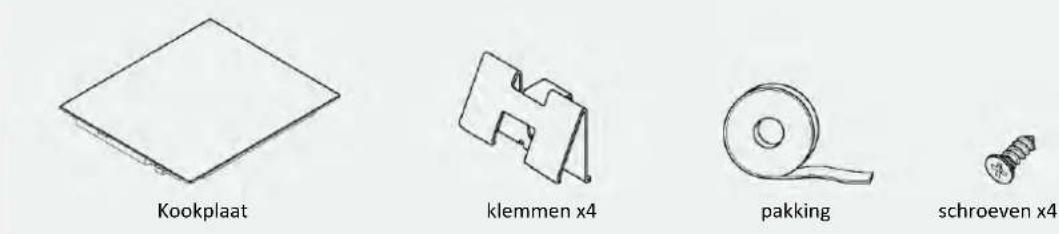

Bij het product geleverd gereedschap

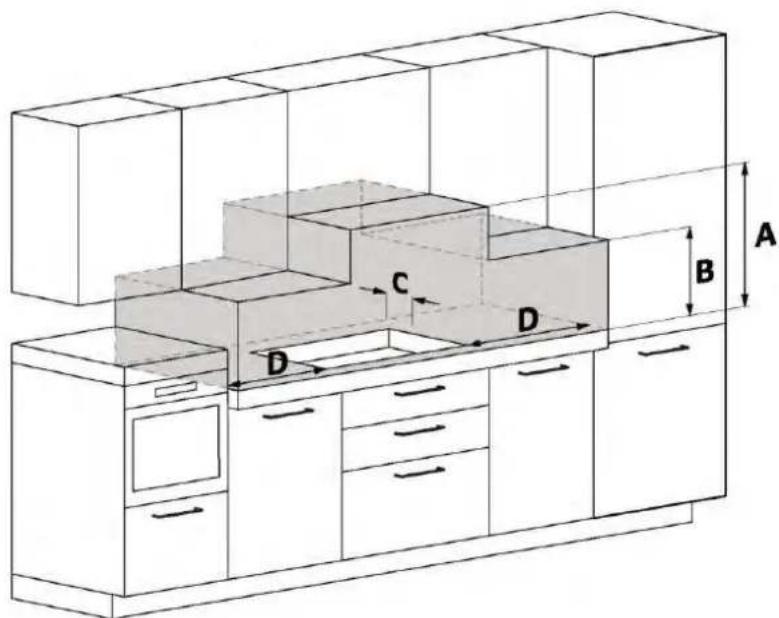

5.1 Voorzorgsmaatregelen

• Wat de verilgheid betreft, voldoet dit product aan de geldende voorschriften;
• Houd een veilige zijdelingse afstand aan tot het meubilair (D). De zijbekleding van de meubels要去 gemaakt zijn van hittebestendig materiaal;
• De afstand:tussen de kookplaat en de meubels of inbouwapparaten moet zo groot zich dat er voldoende ventilatie en luchtafvoer is;
• De minimale afstand:tussen het gat van de kookplaat en dechterwand/ spatwand van de keuken moet minstens 35 mm zijn;
• De minimale afstand:tussen de kookplaat en de afzuigkap hangt af van het model afzuigkap;
  Bij de afstand tussen de kookplaat en de bovenkasten要去rekening worden gehonden met de aanwezigheid van groote voorwerpen (pannen, pollepels, enz.) en het gebruik ervan;
  In het gedeelte onder de kookplaat要去 een vrij ruimte van minstens 10mm zijn tussen de kookplaat zich en andere voorwerpen, aangezien deze LASTe+kennen worden beinvloed door de warmte die tijdens het gebruik worden gegenereerd;
  Volg de instructies in deze handleiding voor het ventileren van het product;
• Als het product boven een oven worden geinstalleer, raadpleeg dan ook de installment-instructions van de oven.

A We raden een afstand van minstens 650mm aan, maar raadpleeg de handleiding van de kap;
B Denk aan nuttige ruimte voor het hanteren van pannen, pollepels en andere voorwerpen;
C 35 mm afstand van het inbouwgat tot dechterwand/spatwand;
D 35mm : kookplaat L60;

55 mm: kookplaat L65;
35 mm: kookplaat L80;

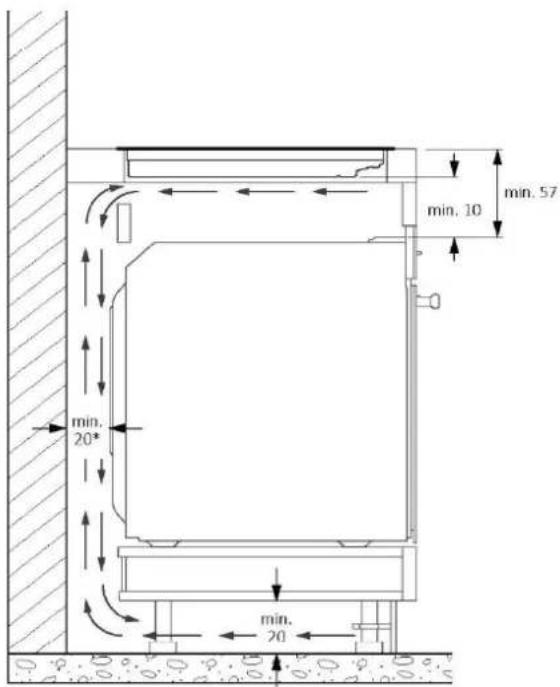

6.1 Breedte 60 - 65 - 80 op ovenbasis

* Indicatie voor de kookplaat.
Raadpleeg de speciale installmenthandleiding voor informatie over de oven.

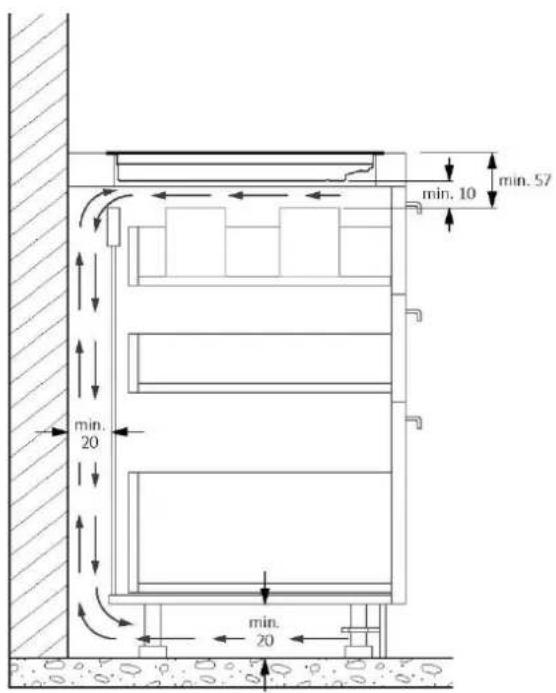

6.2 Breedte 60 - 65 - 80 op basis met laden

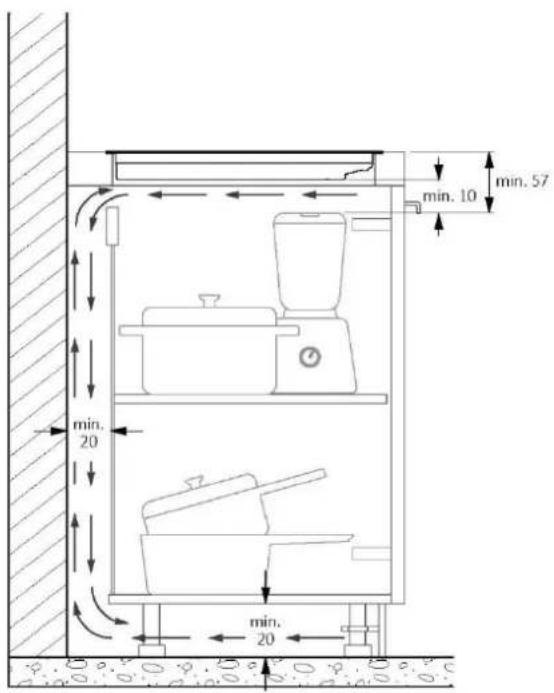

6.3 Breedte 60 - 65 - 80 op basis met planken

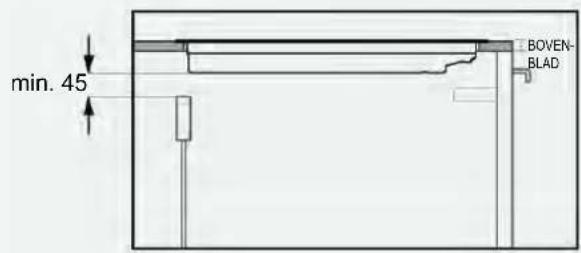

6.4 Diktes van het bovenblad

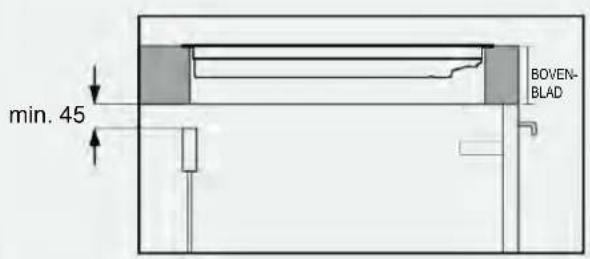

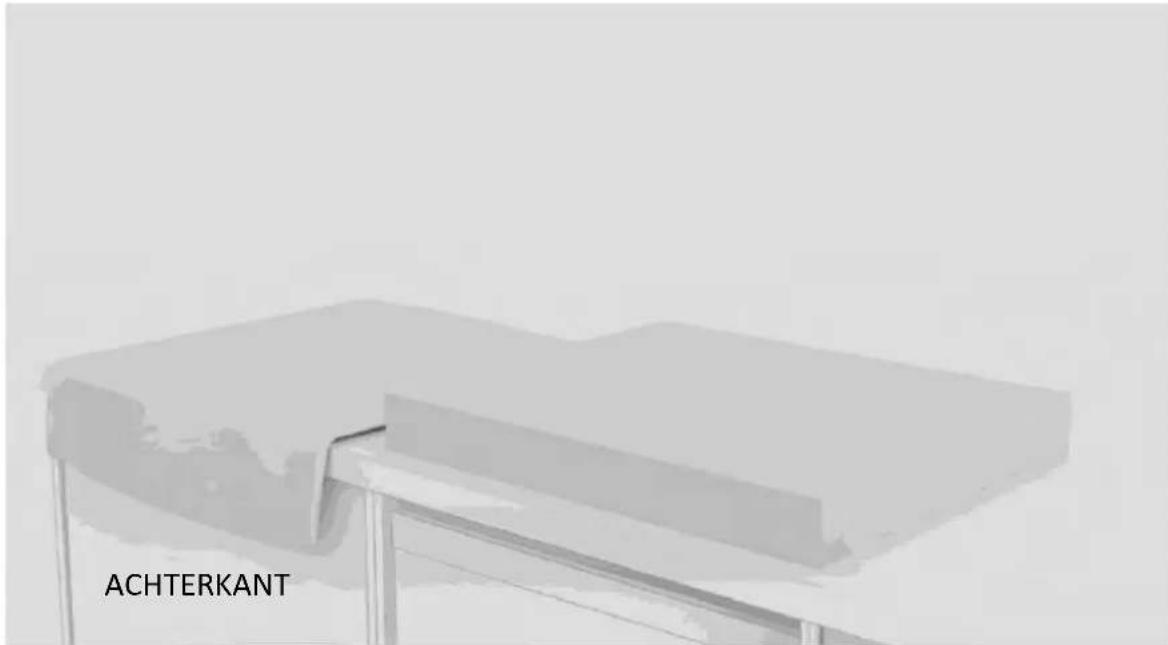

Meubels metDICke bovenbladen: zorg voor een opening van minstens 45mm aan de城县anterkantussen het bovenblad en dechterste balk.

Meubels met bovenbladen van beperkte dikte: zorg voor een opening van minstens 45mm aan dechterkantussen de kookplaat en dechterste balk.

7 Inbouwafmetingen

• Het keukenblad要去en gevormd volgens de volgende diagrammen;
• De hinterkant van het meubel moet openingsen hebben; volg de onderstaande diagrammen;

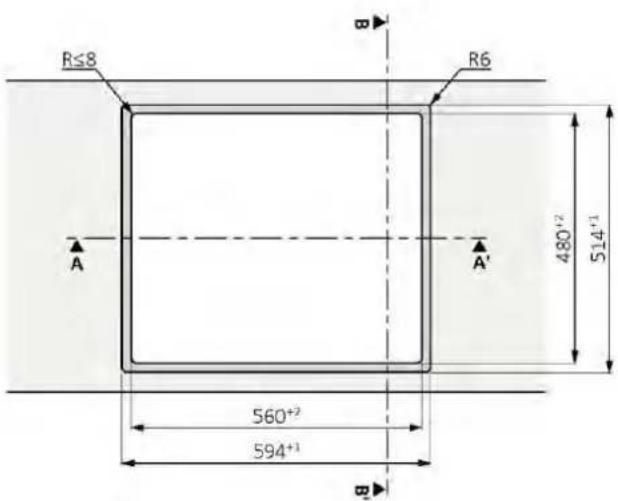

7.1 Kookplaat 60

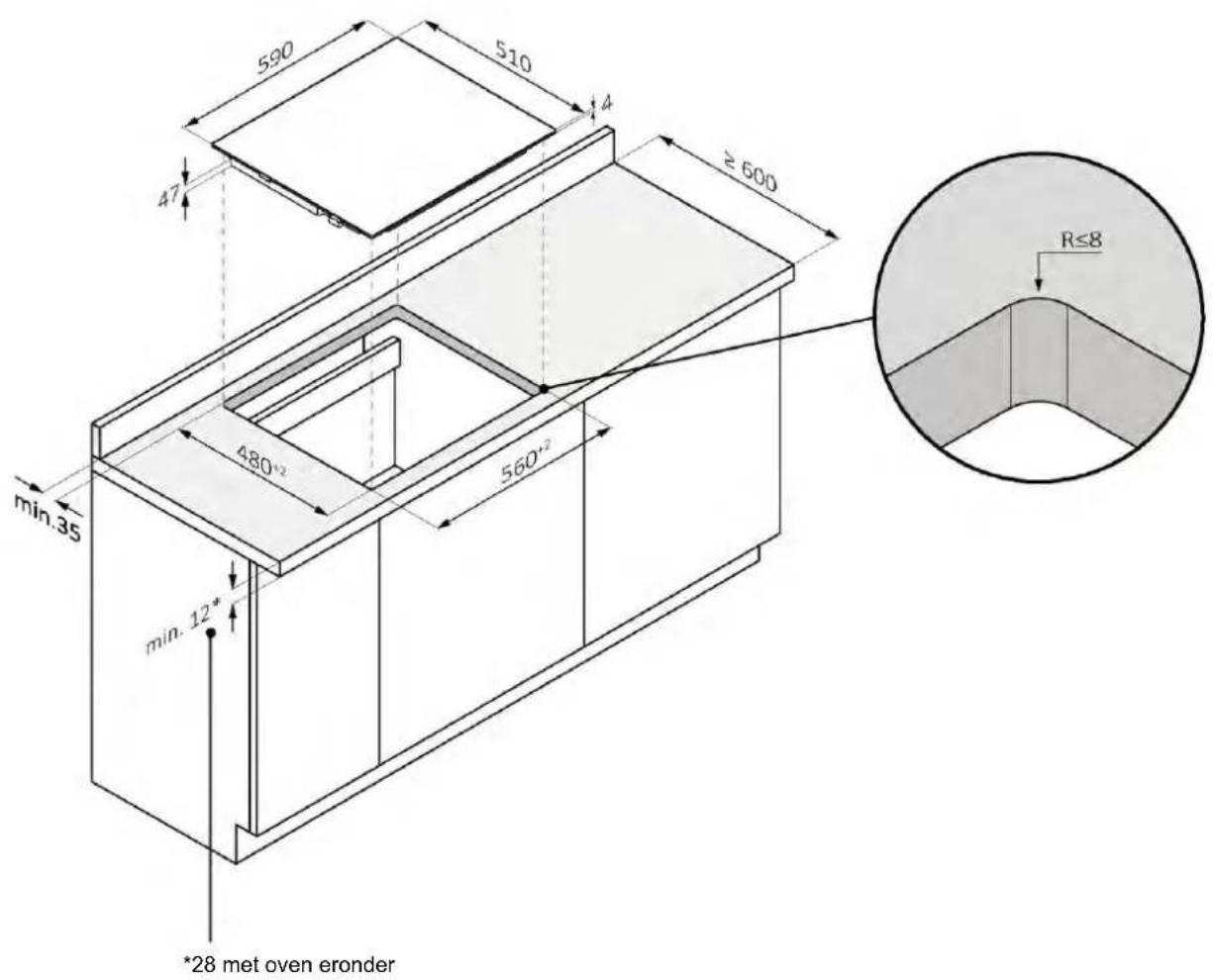

standaard installmentie

7.1 Kookplaat 60

vlak geintegreerde installment

LET OP: Niet beschikbaar voor producten met afgeschuind glas.

*28 met oven eronder

Sectie A-A'

Sectie B-B

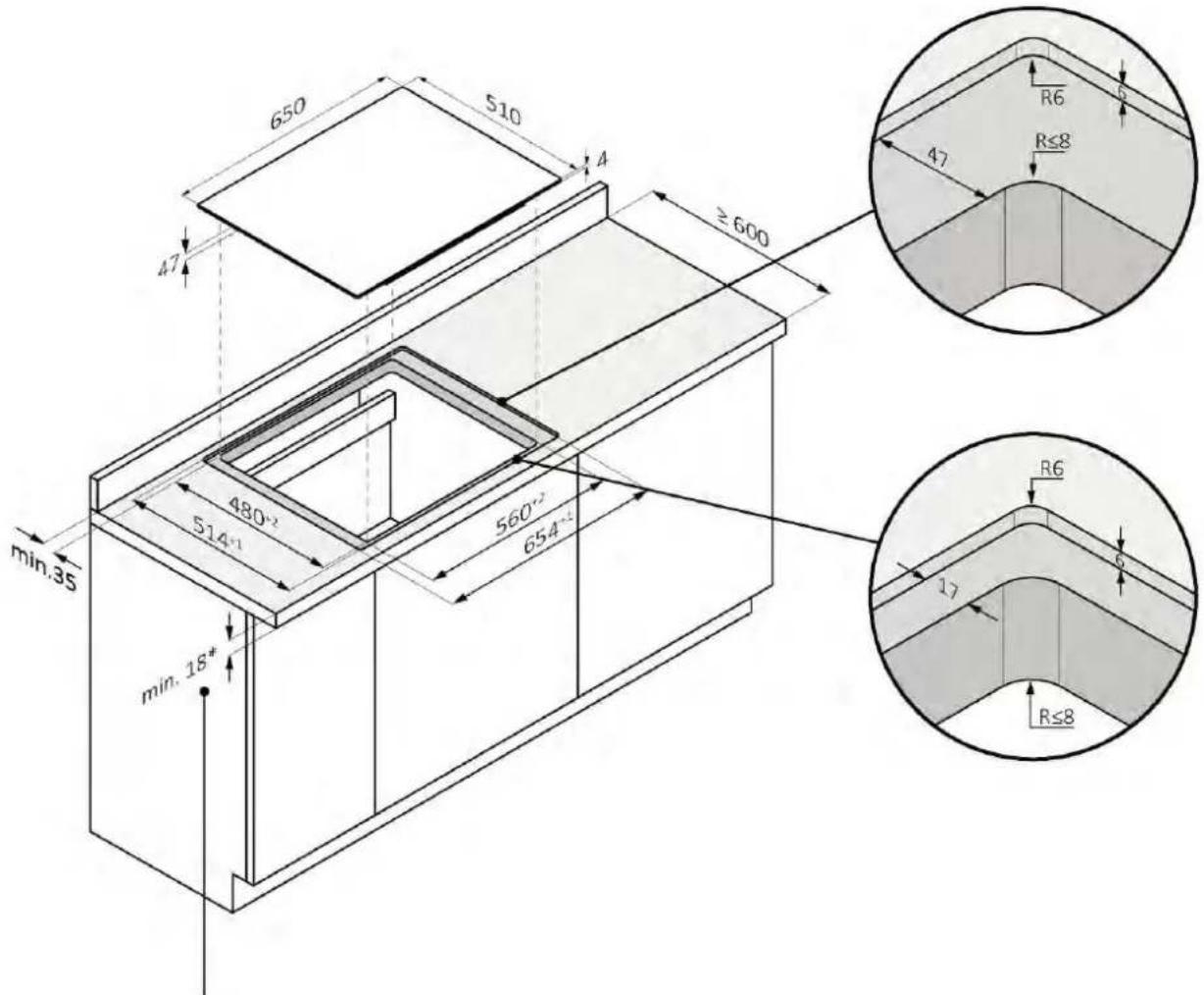

7.2 Kookplaat 65

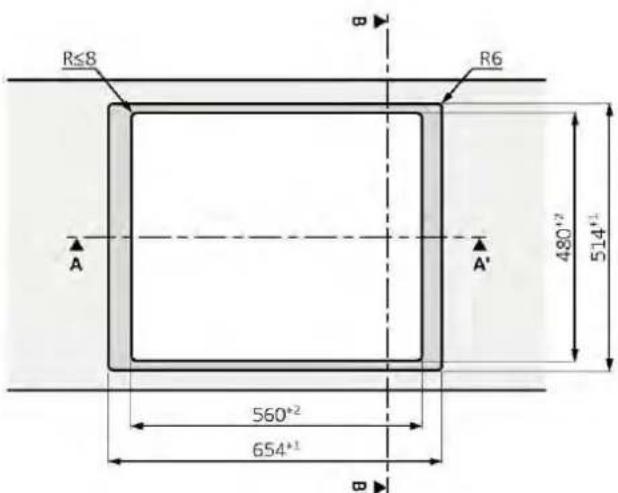

standaard installment

7.2 Kookplaat 65

vlak geintegreerde installment

LET OP: Niet beschikbaar voor producten met afgeschuind glas.

*34 met oven eronder

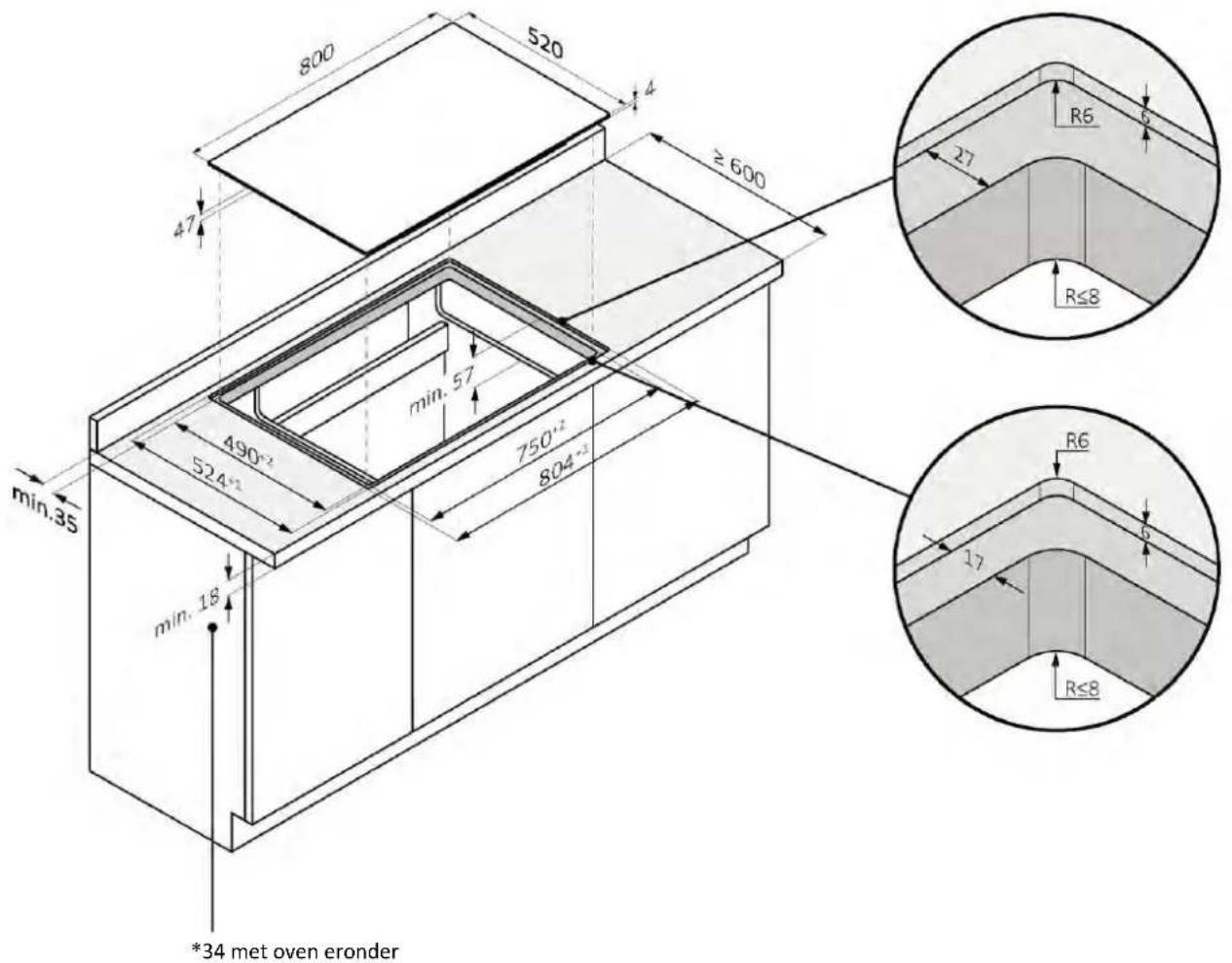

7.3 Kookplaat 80

standaard installatie

7.1 Kookplaat 80

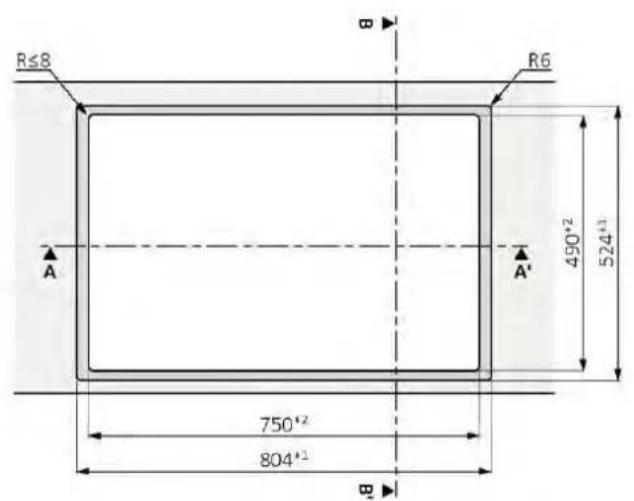

vlak geintegreerde installment

LET OP: Niet beschikbaar voor producten met afgeschuind glas.

8.1 Veiligheidswaarschuwingen

Neem de volgende waarschuwingen in acht om de elektrische aansluiting van het product veilig uit te voeren:

• Onjuist uitgevoerde reparations, installmenten en onderhoud kuren de gebruiker ernstig in gevaar brengen;
• De fabrikant aanvaardt geen aansprakelijkheid voor directe of indirecte schade veroorzaakt door onjuiste installment-, onderhouds- of reparatiewerkzaamheden. Ook is de fabrikant Niet aansprakelijk voor schade veroorzaakt door de afwezigheid of de onderbreking van de aardgeleider (bijv. elektrische schok);
• Laat de kookplaat alleen aansluiten op het elektriciteitsnet door een gekwalificeerde technicus die bekend is met en voldoet aan deplaatselijke voorschriften en aanvullende regels van hetplaatselijke elektriciteitsbedrijf;
• Het product valt onder beschemingsklasse I en kan alleen worden gebruikt als het is voorzien van een aardgeleider;
• Het product要去 spanningsvrijij+zijn tijdens de installmentie;
• Plaatsijdens de installmentie geen metalen voorwerpen, zoals messen, vorken, lepels en deksels, op het oppervlak van de kookplaat, waar dat ze heet hunnen worden;
• Sluit het product alleen aan met de meegeleverde kabel;
• Het product moet worden aangesloten op een correct aangelegd elektrisch systemd;
• Bij schade door verkeerde aansluitingervalt de garantie.
• Als de voedingskabel beschadigd is, moet deze worden verrangen door de fabrikant, diens serviceagent of hooggekwalificeerde Personen om gevaar te voorkomen.
• De aansluiting op een betrouwbaar aardingsysteme is essentieel en verplicht.
• Dit apparaat mag alleen worden geinstalleerd en geaard door een voldoende gekwalificeerd persoon.
• Koppel het apparaat los van het elektriciteitsnet voordat u er werkzaamheden of onderhoud aanuitvoert.
• Dit apparaat要去 worden aangesloten op een circuit met een werkschakelaar die de stroombron volledig afluit.
• Wijzigingen aan het elektrische system van het huis mogen alleen worden uitgevoerd door een gekwalificeerde elektricien.

• Als u deze aanbevelingen nicht opvolgt, kan dit een elektrische schok of de dood tot gevolg hebben.

• De kookplaat要去 worden aangesloten op het elektriciteitsnet via een omnipolaire scheidingsinrichting die een contactscheiding garandeert die voldoet aan overbelastingscategorie III. Deze inrichting要去 bestand zijn gegen de maximale aangesloten belastingen en voldoen aan de geldende voorschriften.

A LET OP: om gevaar door het onbedoeld resetten van de thermische beveiliging te voorkomen, mag het apparaat Niet worden gevoed door een extern schakelapparaat, zoals een timer, en mag het Niet worden aangesloten op een circuit dat regelmatig worden in- en uitgeschakeld.

• Elektrische voedingskabel: het apparaat is voorzien van een stroomkabel die moet worden aangesloten op het thuisnetwerk. Let op de verschillende aansluitmogelijkheden, afhankelijk van het type elektriciteitsvoorziening in扣除, op het betreffende schema. Op het typeplaatje staat ook de toegestane aansluitspanning voor dit apparaat en het bijbehorende opgenomen vermogen vermeld.

8.2 Instructies

Opgenomen vermogen

Zie het typeplaatje van het product.

Stroomonderbroker

We raden het gebruik aan van een automatische differentieelschakelaar (stroomonderbreker) met uitschakelstroom die voldoet aan de huidige regelgeving.

Scheidingsapparaten

Alsudge moet worden gebruikt, moet de oven worden aangesloten op het elektriciteitsnet via een omnipolaire scheidingsinrichting die een contactscheiding garandeert die voldoet aan overspanningscategorie III. Deze inrichting moet bestand+zijn gegen de maximale aangesloten belastingen en voldoen aan de geldende normen.

A LET OP: om gevaar door het onbedoeld resetten van de thermische beveiliging te voorkomen, mag het apparaat Niet worden gevoed door een extern schakelapparaat, zoals een timer, en mag het Niet worden aangesloten op een circuit dat regelmatig worden in- en uitgeschakeld. Het product is Niet ontworpen om te worden bediend door een externe timer of een apart afstandsbedieningsystem.

Elektrische voedingskabel

Het product is voorzien van een voedingskabel die moet worden aangesloten op het thuisnetwerk.

Let op de verschillende aansluitmögelijkheden, afhankelijk van het type elektriciteitsvoorzieing in huis, op het betreffende schema. Op het typeplaatje staat ook de toegestane aansluitspanning voor dit apparaat en het bijbehorende opgenomen vermogen vermeld.

De voedingskabel verrangen

Vervang de kabel nicht zelf. Neem contact op met het erkende servicecentrum.

Elektrische voedingskabel

Het product is voorzien van een voedingskabel die moet worden aangesloten op het thuisnetwerk.

Let op de verschillende aansluitmogelijkheden, afhankelijk van het type elektriciteitsvoorzieening in扣除, op het betreffende schema. Op het typeplaatje staat ook de toegestane aansluitspanning voor dit apparaat en het bijbehorende opgenomen vermogen vermeld.

De voedingskabel verrangen

Vervang de kabel nicht zich. Neem contact op met het erkende servicecentrum.

8.3 Ander advies

Voor het gebruik van elk huishoudelijk apparaat要去en bepaalde basisregels worden nageleefd:

• Trek Niet aan de voedingskabel om het apparaat los te koppelen van de voeding;
• Raak het apparaat Niet aan met natte of vochtige handen of voeten;
• Over het algemeen worden het gebruik van adapters, stekkerdozen of verlengsnoeren afgeraden;
• Schakel het apparaat uit en wijzig er niets aan als er een storing opttreedt en/of de prestaties afnemen.

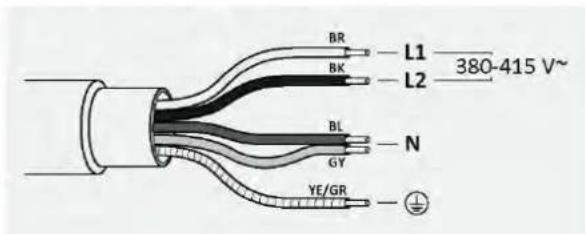

8.4 Aansluitschema

Houd u aan deplaatselijke voorschriften en aanvullende voorschriften van hetplaatselijke elektriciteitsbedrijf.

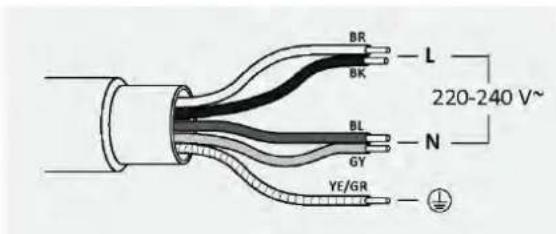

Het apparaat aansluiten

Neem de aansluitgegevens op het typeplaatje in acht.

Maak de aansluiting uitsluitend volgens het betreffende schema:

BR: bruin
BL: blauw
YE/GN:geel en groen
BK: zwart
GY: grijs

380-415 V ~ 2N 50/60 Hz

220-240 V ~ 50/60 Hz

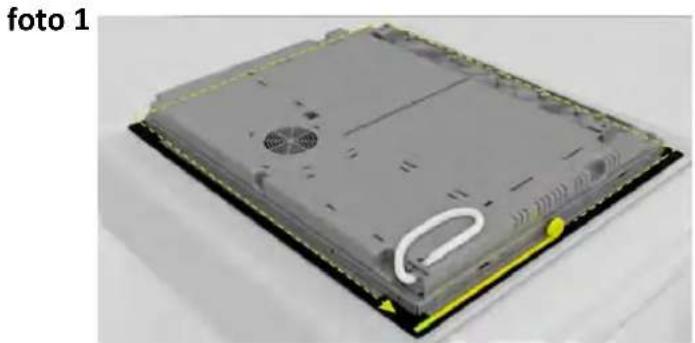

9.1 Belangrijke waarschuwingen

• Verwijder eventuele dwarslatten (sporen) die zich bevinden in het gebied van het gat van het werkblad;
• Ter bescherming gegen het binnendringen van vocht en vloeistoffen要去en alle snijvlakken worden afgedicht met een geschikt product;
• Het product moet perfect horizontal staan;
• Controller voor de installmentie of de pakking van de kookplaat goed op+zijn plaats zit (photo 1).

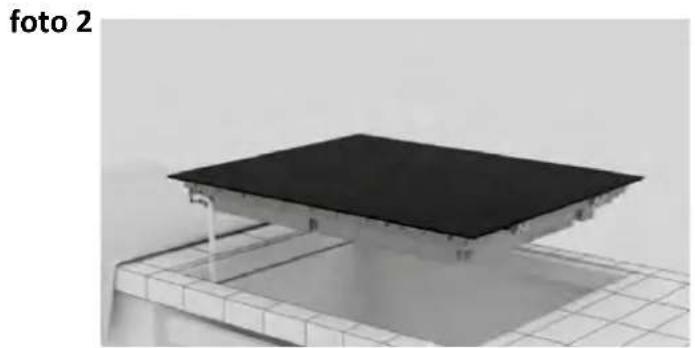

• Het steunvlak van de kookplaat moet perfect glad+zijn zodate gezijkmatig ligt en de aangebrachte pakking een voldoende affdichting kan garanderen (photo 2).

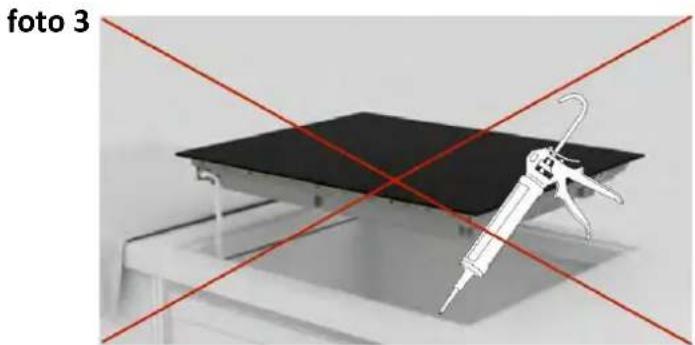

• Bevestig de kookplaat Niet met siliconen of andere lijm! Een dergelijkke bevestiging zou het product beschadigen als het gedemonteerd zou worden (Foto. 3).

9.2 Installatie stap-voor-stap

De volgende afbeeldingen tonen de installmentiefasen van het product.

Standaard installment

U kunt de installmentvideo van het product bekijken door de Qr-code te scannen

of door op de volgende

te klikken

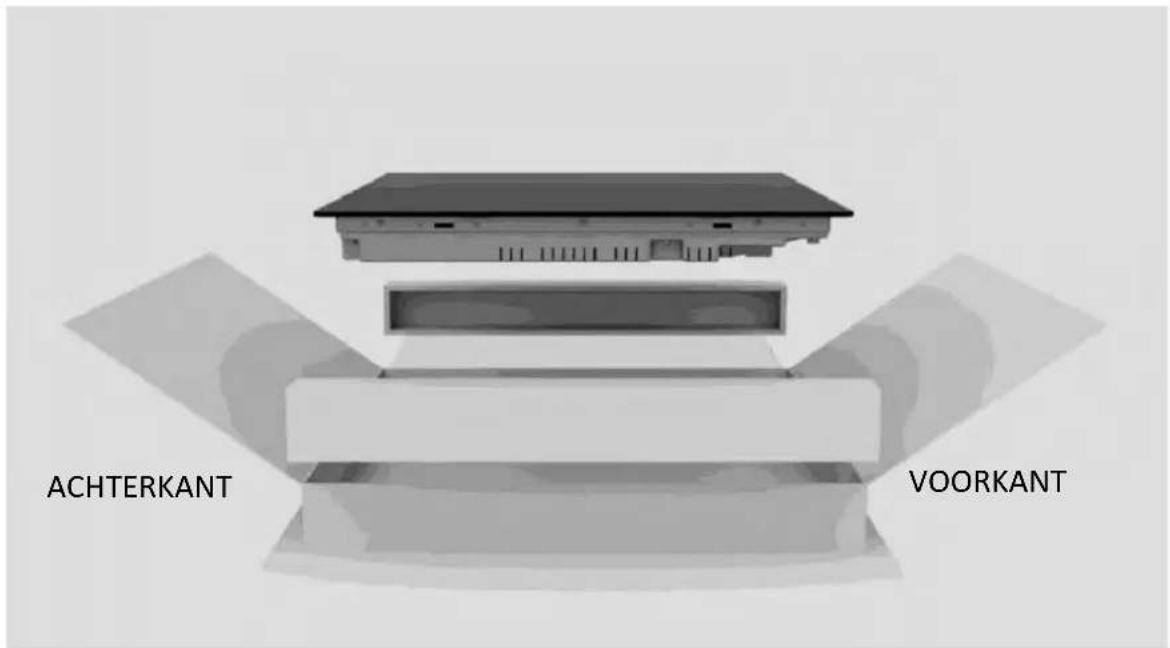

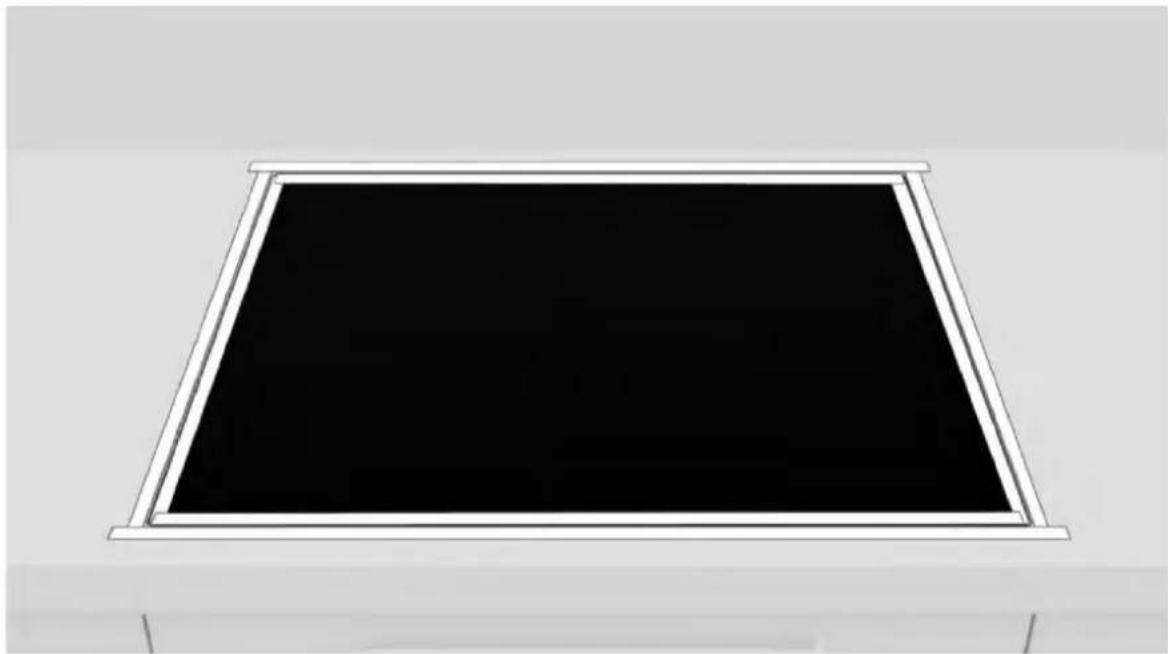

Vlak geintegreerde installment

U kunt de installmentvideo van het product bekijken door de Qr-code te scannen

of door op de volgende

1

Gebruik het gereedschap dat worden vermeld in het hoofdstuk "Installatiegereedschap" van de handleiding. Leg een doek naast de verpakking van het product om de kookplaat erop te leggen;

2

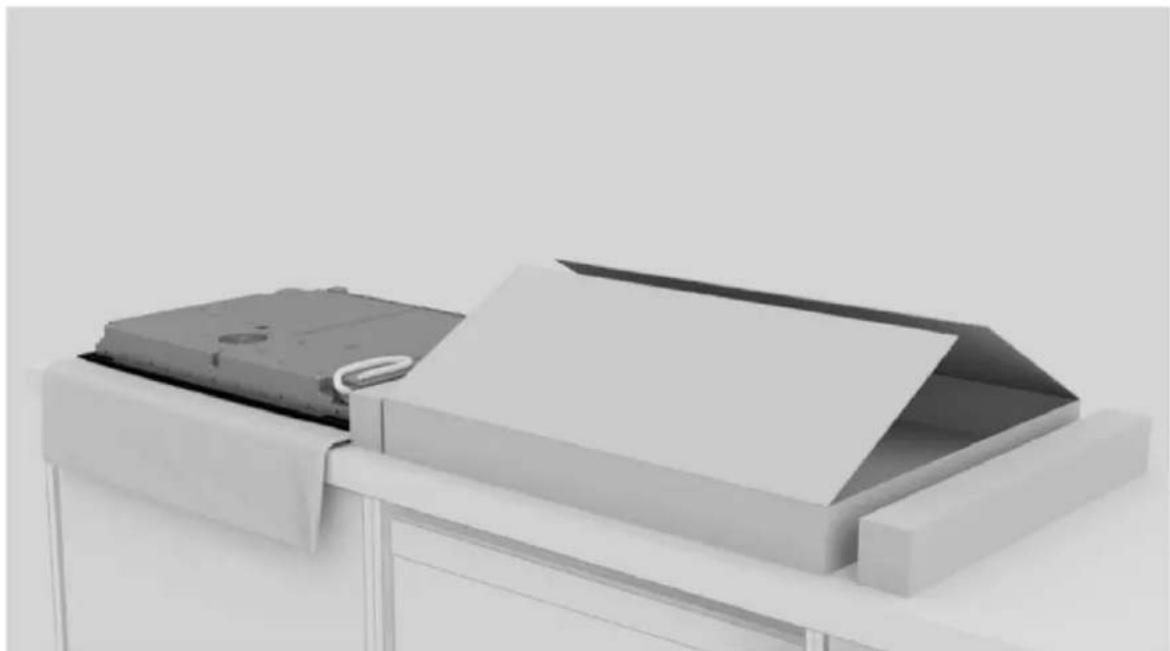

Draag handschoenen. Verwijder de verpakking en het verpakkingsmaterial en zorg ervoor dat u het glas van de kookplaat Niet beschadigt;

3

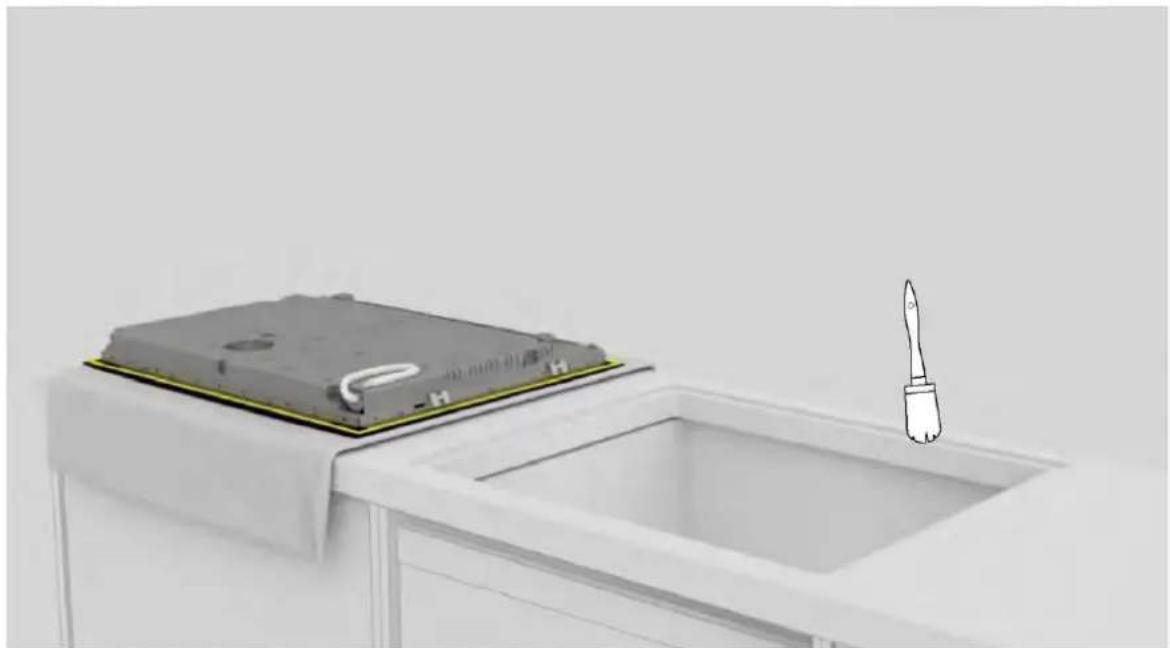

Leg de kookplaat ondersteboven op de doek die u naast de verpakking heeft gelegd;

4

Breng de pakking aan rondon de omtrek;

5

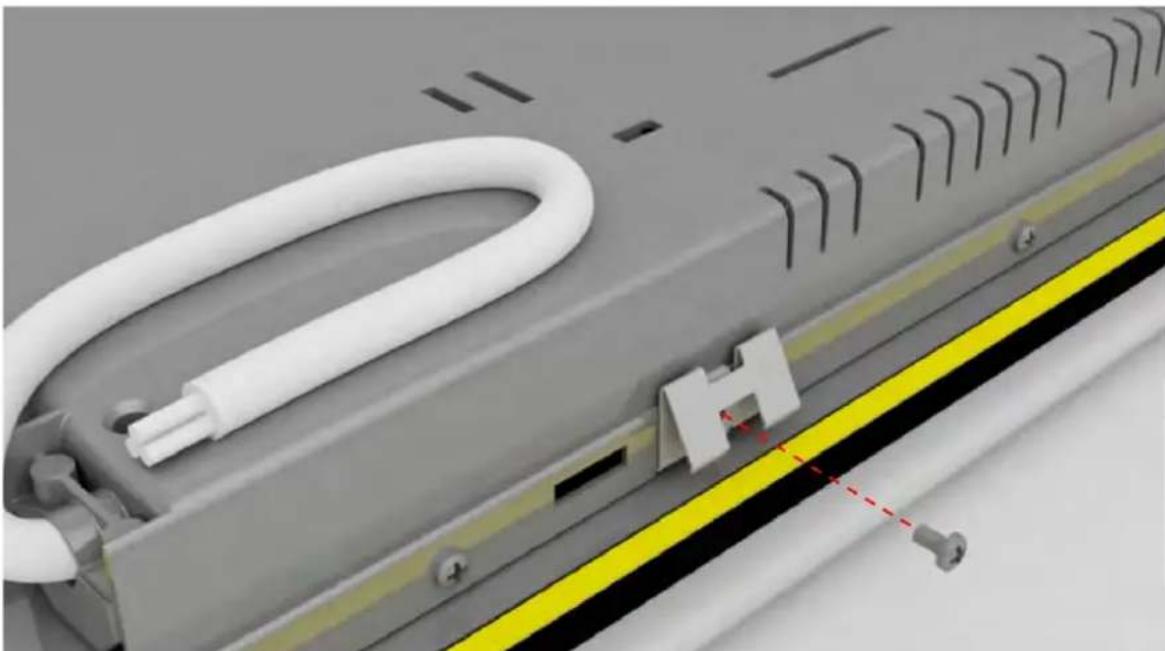

Bevestig de klemmen aan de korte zijden van de kookplaat;

6

Reinig de rand van de inbouw-uitsparing;

7

Sluit de elektrische voedingskabel aan volgens het aansluitschema in het hoofdstuk "Aansluiting op het elektriciteitsnet" van de handleiding (er mogen zich geen andere voorwerpen op de kookplaat bevindenijdens de aansluiting op het elektriciteitsnet).

8

Plaats de kookplaat centraal in de uitsparing. Zorg ervoor dat de pakking van de kookplaat op het werkblad rust voor een goede afldichting.

a. b.

9

a. Voor standaardinstallatie; installmente voltooid;

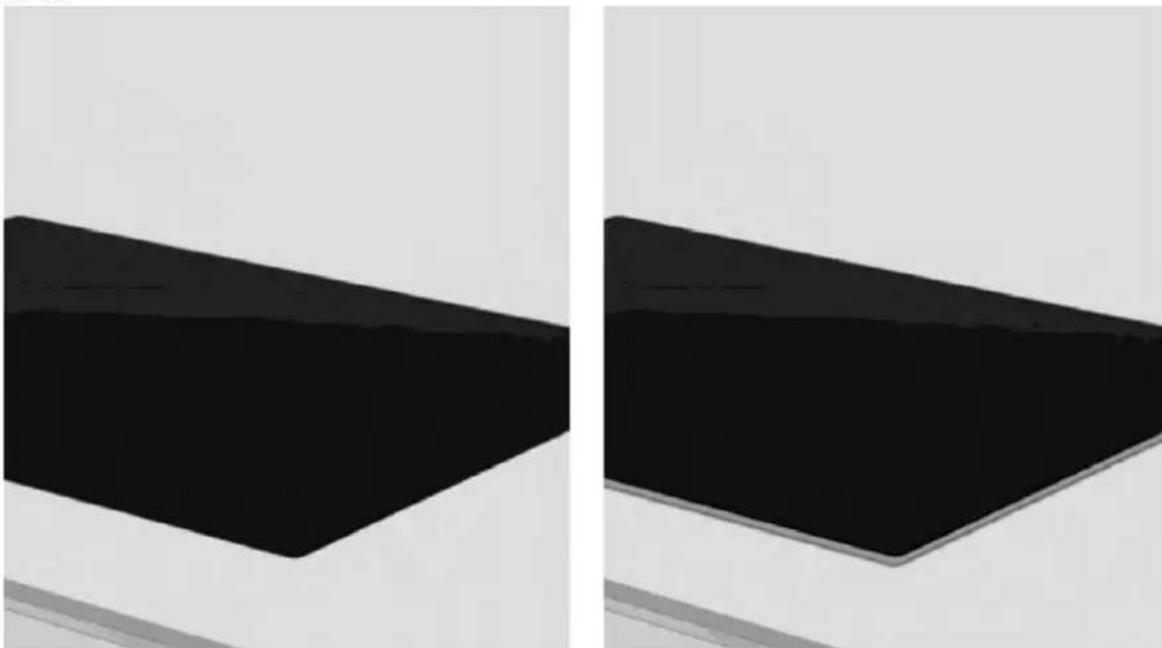

b. Voor vlak met het werkblad geintegreerde installmentie: ga te werk zoals aangegeven op de volgende pagina's;

10

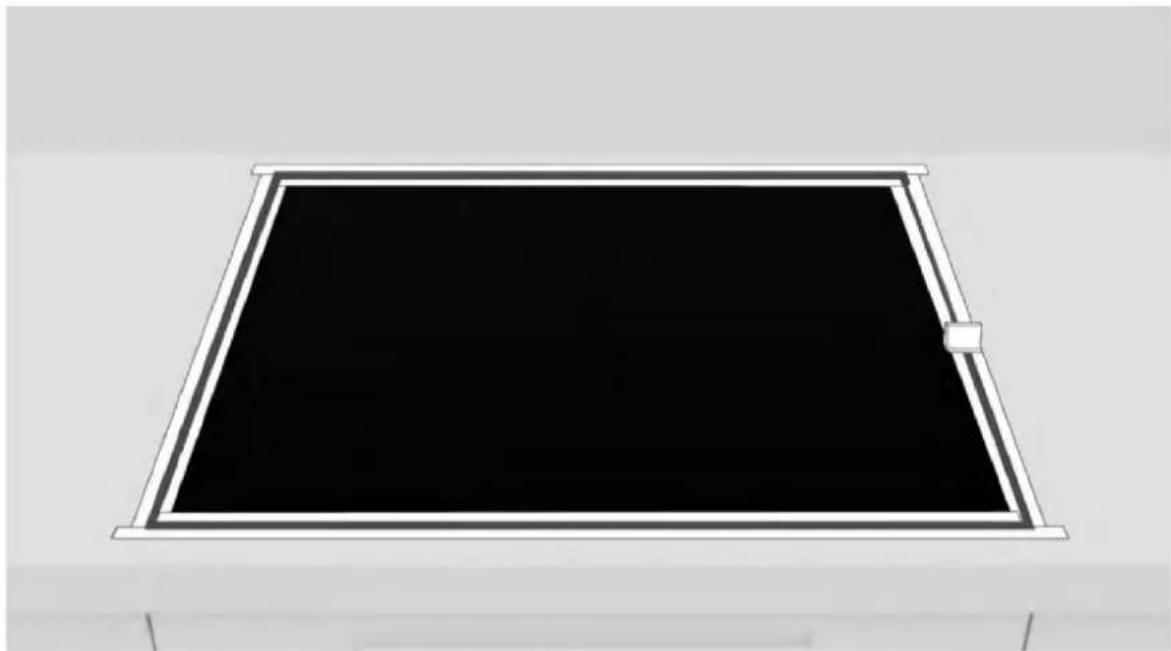

Breng tape aan op zowel de binnen- als buitenkant van de rand;

11

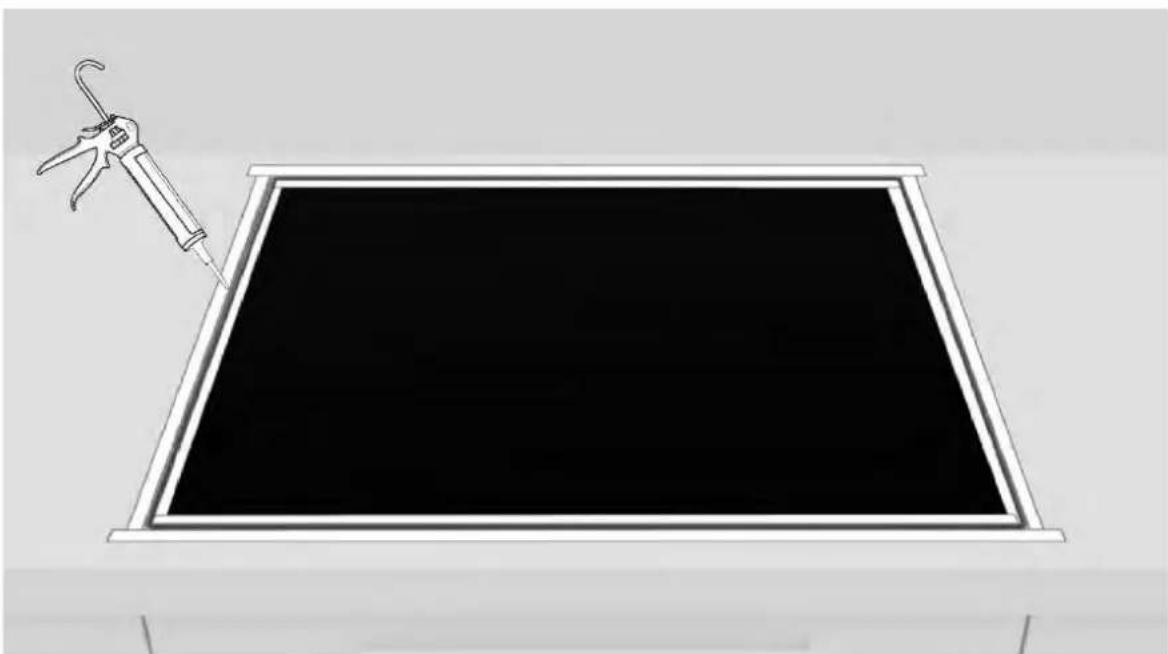

Breng siliconen aan.

9 Installatie-instructies

12

Verwijder overtollige siliconen;

13

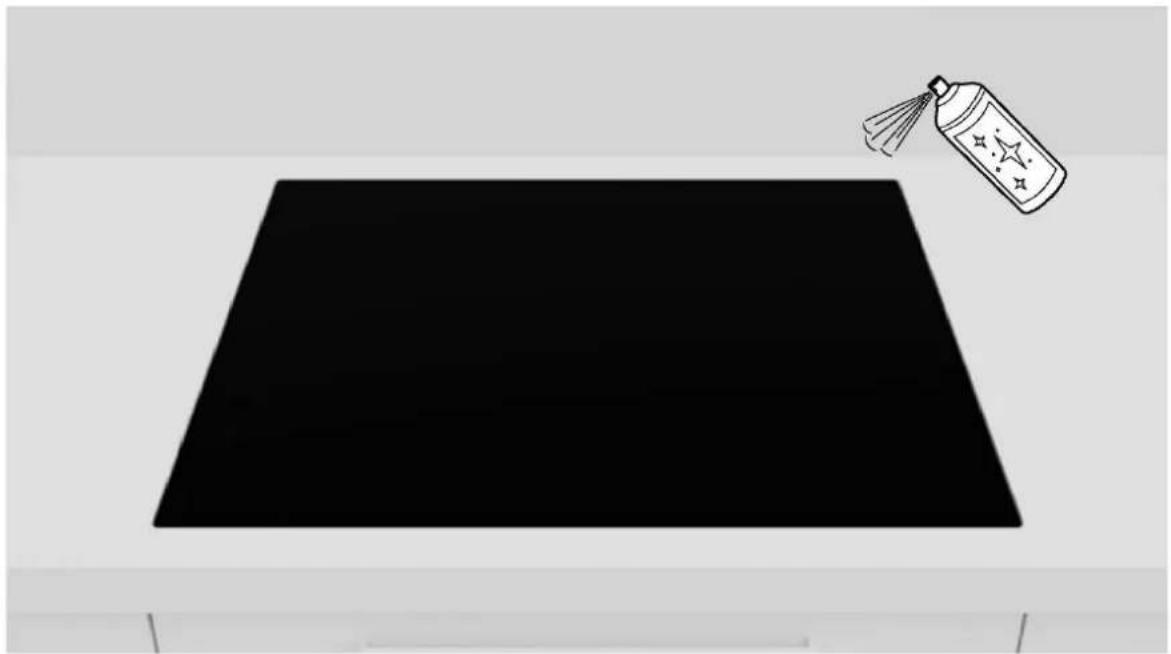

Verwijder de tape en kaak de randen schoon;

14

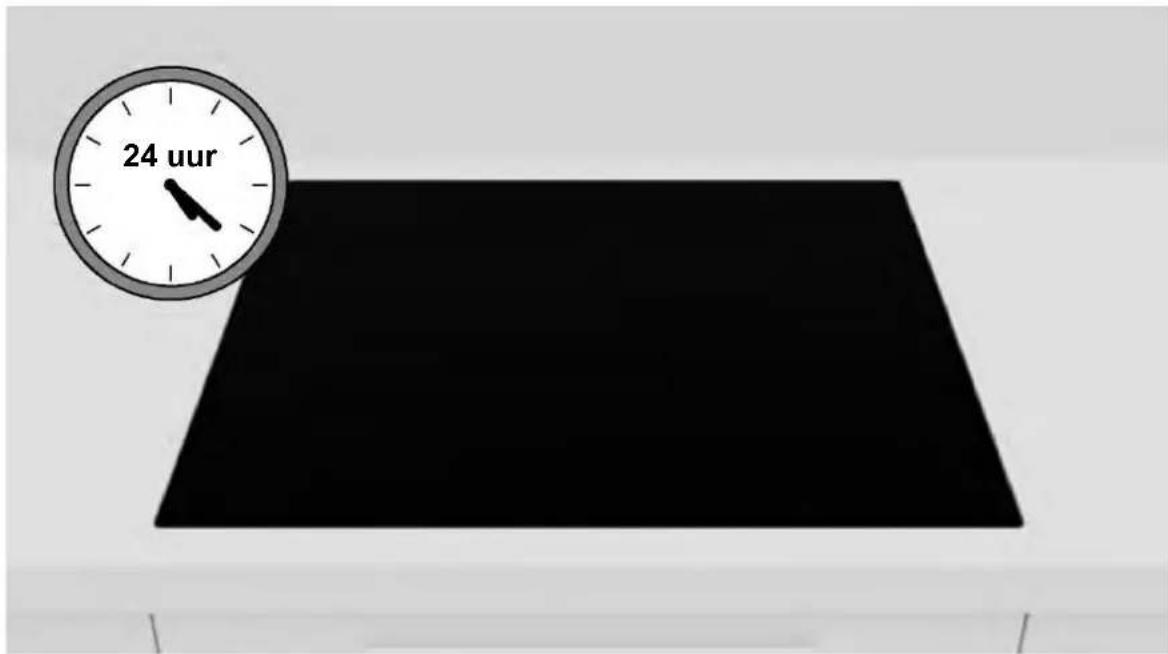

Wacht 24 ihr voordat u het apparaat voor het eerst inschakelt;

Aan het einde van de installment:

• Informeer de gebruiker over de basisfuncties;
• Informeer de gebruiker over alle aspecten die relevant zijn voor een veilig gebruik van en omgang met de kookplaat;
  Overhandig de accessoires en instructies voor gebruik en montage aan de gebruiker, die ze op een veiligeplaats要去 bewaren.

Verwijder na de installmentie de beschermfolie, de tape en al het andere verpakkingsmaterial.

WAARSCHUWING: Het product heeft voldoende ventilatie nodig voor een normal gebruik. Blokker de ventilatieopengingen om geen enkele reden.
OPMERKING: Het uiterlijk van het product is afhankelijk van het gekozen model.

11 Eerste inbedrijfstelling

Wanneer het product voor het eerst worden gebruikt, is de kookplaat ingesteld op het maximaal bereikbare vermogen. Met behulp van de energiebeheerfunctie konnen verschillende vermogenslimieten worden gekozen op basis van het distributienetwork van het huis.

Het energiabeheer instellen

Het is möglichk om een maximaal vermogensopnameniveau in te stellen voor de inductiekookplaat door te kiezen:tussen verschillende vermogensbereiken. Inductiekookplaten können het vermogen automatisch beperken om overbelasting te voorkomen.

De energiaheerfunctie activeren:

Zet de kookplaat aan en druk tegelijkertijd op en
- De timerindicator geeft "P8" weeR, d.w.z. vermogensniveau 8. De standardmodus is 7,4kW

Een ander niveau kiezen

Schuif de regelaaraar links en rechts om het niveau voor energiebeheer te wijzigien.
- Er zijn 8 vermogensniveauaus, van "P1" tot "P8". Het niveau worden weergegeven door de timerindicator:

P1	P2	P3	P4	P5	P6	P7	P8
2 kW	2,5 kW	3 kW	3,5 kW	4,5 kW	5,5 kW	6,8 kW	7,4 kW

12 Demontage van het product

Haal de stekker van het product uit het stopcontact;
- Til het producteen beetje op en trek het volledig maar buiten;
- Dit product beschadigt het meubel Niet, dat ook kan worden gezruikt met een新模式 apparaat.

WITAMY
