HAIFB54IRCS - Kuchenka HAIER - Bezpłatna instrukcja obsługi

Marka	Haier
Model	HAIFB54IRCS
Rodzaj produktu	Płyta indukcyjna do zabudowy
Szerokość	65 cm
Zasilanie elektryczne	220-240 V ~ 50/60 Hz lub 380-415 V 2N 50/60 Hz
Maksymalna moc	7,4 kW (regulowana od 2 kW do 7,4 kW)
Rodzaj sterowania	Dotykowe suwakowe
Liczba poziomów mocy	8 (P1 do P8)
Klasa ochronności	I (obowiązkowe uziemienie)
Sposób montażu	Zabudowa standardowa lub na równi z blatem
Akcesoria w zestawie	4 uchwyty montażowe, 4 śruby, uszczelka
Rodzaj powierzchni	Szkło
Maksymalna wysokość użytkowania	2000 m
Wymagana wentylacja	Tak, nie zasłaniać otworów
Numer seryjny	Zanotować przed instalacją

Często zadawane pytania - HAIFB54IRCS HAIER

Jak zainstalować płytę grzewczą Haier HAIFB54IRCS?

Instalacja musi być wykonana przez wykwalifikowanego technika. Postępuj zgodnie z krokami: wytnij blat zgodnie z wymiarami z instrukcji, nałóż uszczelkę, zamocuj uchwyty, podłącz przewód zasilający zgodnie ze schematem, a następnie umieść płytę w otworze. W przypadku montażu na równi z blatem, nałóż taśmę klejącą i silikon, a następnie odczekaj 24 godziny przed pierwszym użyciem.

Jaki rodzaj podłączenia elektrycznego jest wymagany dla HAIFB54IRCS?

Urządzenie wymaga zasilania 220-240 V ~ 50/60 Hz lub 380-415 V 2N 50/60 Hz. Należy je podłączyć do obwodu z wyłącznikiem nadprądowym i przestrzegać klasy ochronności I (obowiązkowe uziemienie). Używaj wyłącznie dostarczonego przewodu.

Jak skonfigurować zarządzanie mocą na płycie grzewczej?

Włącz płytę grzewczą, a następnie naciśnij jednocześnie wskazane przyciski (patrz instrukcja). Wskaźnik pokaże domyślnie P8 (7,4 kW). Przesuń suwak, aby wybrać jeden z 8 poziomów od P1 (2 kW) do P8 (7,4 kW).

Czy mogę zainstalować płytę grzewczą nad piekarnikiem?

Tak, pod warunkiem, że piekarnik jest oddzielony izolatorem termicznym. Sprawdź również instrukcję instalacji piekarnika w celu zachowania bezpiecznych odległości.

Jakie środki ostrożności należy zachować?

Instalacja musi być wykonana przez wykwalifikowanego technika. Nie używaj urządzenia, jeśli jest uszkodzone. Odłącz przed jakąkolwiek interwencją. Zapewnij odpowiednią wentylację. Nie zasłaniaj otworów wentylacyjnych.

Jak czyścić szklaną powierzchnię płyty grzewczej?

Użyj miękkiej ściereczki i środka czyszczącego przeznaczonego do powierzchni szklano-ceramicznych. Unikaj produktów ściernych. Czyść po każdym użyciu, gdy powierzchnia ostygnie.

Co zrobić w przypadku wyświetlenia kodu błędu?

Sprawdź instrukcję obsługi, aby zidentyfikować kod. Zazwyczaj kod błędu wskazuje na awarię. Odłącz zasilanie i skontaktuj się z autoryzowanym serwisem.

Jaka jest minimalna odległość między płytą grzewczą a okapem?

Zalecana odległość wynosi co najmniej 650 mm, ale sprawdź instrukcję okapu w celu uzyskania konkretnych wartości.

Jak zdemontować płytę grzewczą?

Odłącz urządzenie od sieci elektrycznej. Delikatnie podnieś płytę i całkowicie ją wyjmij. Mebel nie jest uszkodzony i może być ponownie użyty.

Gdzie znaleźć numer seryjny urządzenia?

Numer seryjny znajduje się na tabliczce znamionowej urządzenia. Zanotuj go przed instalacją, ponieważ może być potrzebny w przypadku naprawy.

INSTRUKCJA OBSŁUGI HAIFB54IRCS HAIER

Nepieciešamie instrumenti

Instrumenti komplektā ar produktu Plits virsma

skava x4

blive

skrves x4

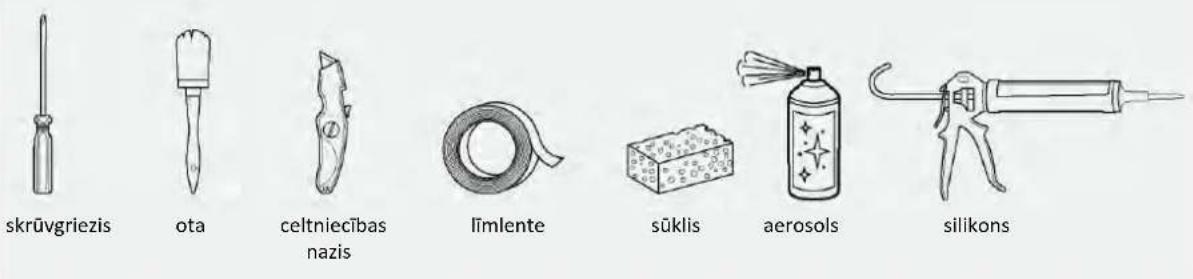

Nepieciešamie instrumenti

Instrumenti komplektā ar produktu Plits virsma

skava x4

blive

skrüves x4

5.1 Piesardzibas pasakumi

Niniejsza instrukcja montażu jest przeznaczona dla producentów kuchni, którzy z przyjemnością przyjmą te produkty. Aby zapewnić bezpieczeństwo i uzyskać najlepsze wyniki, należy uważnie przeczytać niniejszą instrukcję, w tym instrukcje bezpieczeństwa, i zachować ją na przyszłość. Przed przystąpieniem do instalacji należy zanotować numer seryjny, ponieważ może się przydać w razie konieczności naprawy. Przed użyciem sprawdź, czy nie ma uszkodzeń powstałych podczas transportu i skonsultuj się z technikiem, jeśli masz wątpliwości. Cały materiał opakowaniowy należy zawsze przechowywać w bezpiecznej odległości od dzieci.

UWAGA: Cechy, zdjęcia zawarte w instrukcji i akcesoria produktu mogą się różnić w zależności od zakupionego modelu.

Spis treści

1 Ostrzeżenia dotyczące bezpieczeństwa podczas instalacji str.2

2 Gdzie umieścić produkt str.3

2.1 Więcej wskazówek

3 Wymiary płyty kuchennej p.4-9

4 Narzędzia instalacyjne str.10

4.1 Standardowa wnęka 4.2 Montaż podtynkowy wpuszczany

5 Odległości montażowe str.11

5.1 Środki ostrożności

6 Meble i wentylacja str.12 - 13

6.1 Szerokość 60-65-80 na podstawie piekarnika 6.2 Szerokość 60-65-80 na podstawie z szufladami 6.3 Szerokość 60-65-80 na podstawie z półkami 6.4 Grubości blatu górnego

7 Wymiary wnęki str.14 - 19

7.1 Płyta kuchenna rozmiar 60 7.2 Płyta kuchenna rozmiar 65 7.3 Płyta kuchenna rozmiar 80

8 Podłączenia do sieci elektrycznej str.20 - 22

8.1 Ostrzeżenia dotyczące bezpieczeństwa 8.2 Instrukcja 8.3 Więcej wskazówek 8.4 Schemat połączenia

9 Instrukcja montażu str.24 - 31

9.1 Ostrzeżenia 9.2 Instalacja krok po kroku

10 Dostawa do użytkownika str.32

11 Pierwsze uruchomienie str.32

12 Demontaż produktu str.32

Przed rozpoczęciem montażu produktu należy zapoznać się z niniejszą instrukcją.

Twoje bezpieczeństwo jest dla nas bardzo ważne. Przeczytaj uważnie te informacje przed użyciem piekarnika.

• Instalację należy powierzyć wykwalifikowanemu technikowi, który musi znać i przestrzegać przepisów obowiązujących w kraju instalacji oraz instrukcji produktu.
• Jeżeli wymagana jest pomoc producenta w celu wyeliminowania usterek wynikających z nieprawidłowej instalacji, nie jest ona objęta gwarancją.
• Przed uruchomieniem urządzenia należy usunąć materiał opakowaniowy.
• Po rozpakowaniu produktu sprawdź, czy nie jest uszkodzony, a w przypadku problemów skontaktuj się z centrum serwisowym przed przystąpieniem do instalacji i nie podłączaj go do sieci.
• Uszkodzony produkt może być przyczyną zwarcia, porażenia prądem, pożaru i innych zagrożeń. Sprawdź opakowanie pod kątem akcesoriów lub materiałów eksploatacyjnych (koperty z śrubami, dokumenty, broszury itp.) i w razie potrzeby wyjmij je i przechowuj.
• Produkt należy umieścić na blacie roboczym lub zrównać z nim.
• Przed zainstalowaniem urządzenia należy upewnić się, że wentylacja jest wystarczająca, aby zapewnić prawidłową cyrkulację świeżego powietrza niezbędnego do chłodzenia i zabezpieczenia elementów wewnętrznych. W zależności od rodzaju montażu, wykonaj otwory wskazane na rysunkach. Zawsze mocuj płytę do szafki za pomocą zacisków/śrub dostarczonych z urządzeniem.
• Praca płyty zgodnie z częstotliwościami znamionowymi nie wymaga dodatkowych interwencji ani instalacji.
• Jeśli wymagana jest pomoc producenta w celu usunięcia jakichkolwiek usterek spowodowanych nieprawidłową instalacją, nie jest ona objęta gwarancją. Należy przestrzegać instrukcji instalacji dostarczonych wykwalifikowanemu personelowi.
• Nieprawidłowa instalacja może spowodować szkody lub obrażenia osób, zwierząt lub uszkodzenia mienia. Producent nie ponosi odpowiedzialności za takie szkody lub obrażenia.
• Bezpieczne użytkowanie jest gwarantowane tylko wtedy, gdy instalacja została przeprowadzona prawidłowo, zgodnie z niniejszą instrukcją. W przypadku uszkodzenia spowodowanego nieprawidłowym montażem, odpowiedzialność spoczywa na osobie, która zainstalowała produkt.
• Podczas instalacji urządzenie nie może być podłączone do sieci elektrycznej. Zaleca się noszenie rękawic ochronnych podczas instalacji, aby uniknąć skaleczeń. Gwarancja nie obejmuje uszkodzeń spowodowanych nieprawidłowym montażem.
• W przypadku nieprawidłowej instalacji, ingerencji w urządzenie i nieodpowiedniego podłączenia, gwarancja na produkt jest nieważna. Upewnij się, że kabel zasilający produktu nie jest łatwo dostępny po zakończeniu montażu.
• Po montażu przewód zasilający nie może stykać się z ruchomymi częściami elementów kuchennych (np. szufladą) i nie może być narażony na naprężenia mechaniczne.
• Ten produkt wymaga stałej wentylacji podczas użytkowania. Nie zakrywaj otworów wentylacyjnych.
• Dostarczając produkt do użytkownika końcowego, technik musi upewnić się, że produkt został prawidłowo zainstalowany.

Gdzie zainstalować produkt

2

• Ten produkt został przeznaczony do instalacji i użytkowania wewnątrz, w miejscu zamkniętym, suchym i dobrze wentylowanym.
• Nie instaluj produktu na zewnątrz, w miejscach narażonych na działanie czynników atmosferycznych.
• Ten produkt jest przeznaczony do użytku do maksymalnej wysokości 2000 metrów. Zamontuj produkt w pobliżu gniazdka elektrycznego. Używaj produktu tylko wtedy, gdy jest włożony do wnęki, w przeciwnym razie istnieje ryzyko obrażeń lub oparzeń.
• Nie instaluj płyt nad niechłodzonym piekarnikiem, suszarką, zmywarką lub lodówką. Zalecamy również unikanie instalacji nad pralką. Dopuszcza się instalację płyt nad chłodzonym piekarnikiem.

2.1 Wskazówki

• Dokładnie wyprofiluj blat roboczy za pomocą niezbędnych narzędzi, w zależności od ciętego materiału. Powierzchnie wycięte należy uszczelnić lub w inny sposób zabezpieczyć przed przenikaniem wilgoci;
• Powierzchnię roboczą należy wyprofilować zgodnie ze schematami zawartymi w niniejszej instrukcji. Należy idealnie wypoziomować powierzchnię gotowania. Sprawdź, czy uszczelka pod powierzchnią gotowania jest i czy została prawidłowo umieszczona;
• Podczas instalacji należy używać miękkiej szmatki, aby uniknąć uszkodzenia płyty kuchennej i blatu roboczego;

OSTRZEŻENIE: Niebezpieczeństwo pożaru i uszkodzenia przy otwartym ogniu. Trzymaj otwarty ogień (np. świece) z dala od produktu.

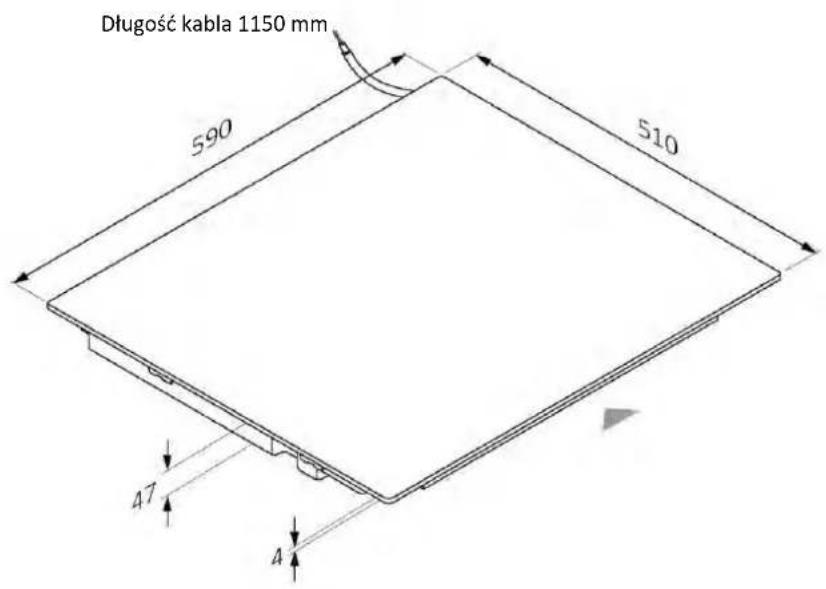

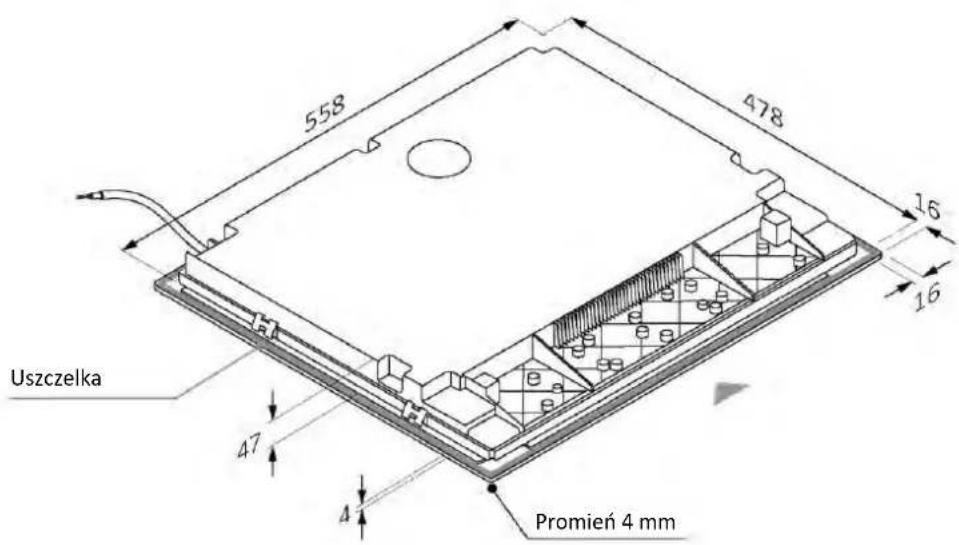

3.1 Szerokość 60

Wymiary w mm

Rzut z góry

Rzut z dołu

3.1 Szerokość 60

Wymiary w mm

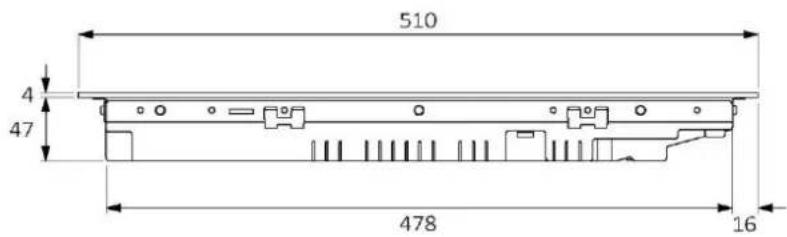

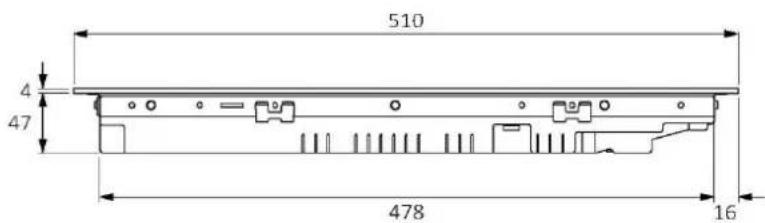

Widok z przodu

Widok z boku

Kody produktów

HAIF64DCS

HAMT68IRB1S

HAMT66IRCS

HAIF64IRB1S

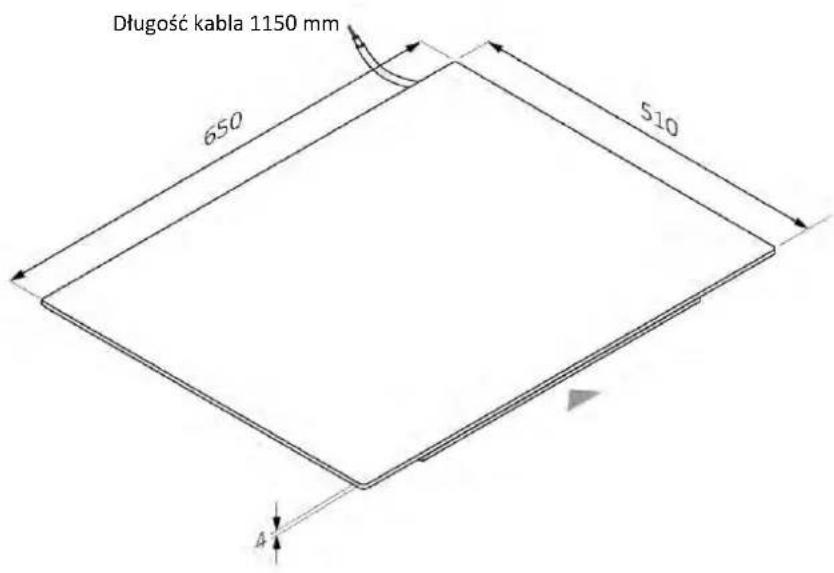

3.2 Szerokość 65

Wymiary w mm

Rzut z góry

Rzut z dołu

3.2 Szerokość 65

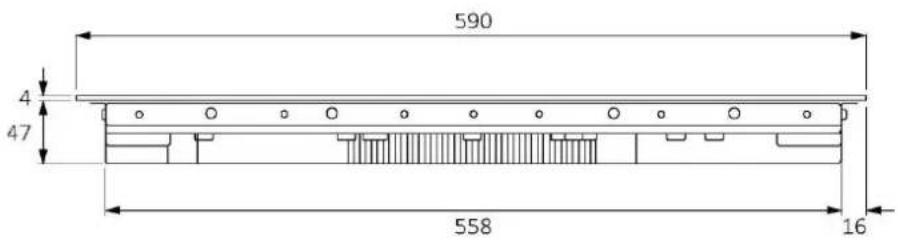

Wymiary w mm

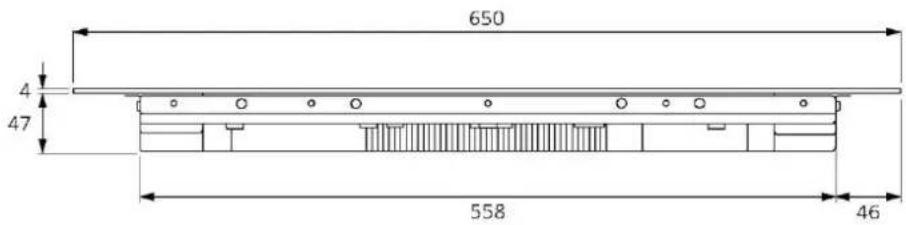

Widok z przodu

Widok z boku

Kody produktów

HAIFB54IRCS

HAIFB531RCS

HAMTB56IRB1S

HA2MTB58IRB1S

HAMTB56IWCS

HAIFB54IWCS

HAIFB54CIRS

HA2MTB58IWB1S

HAIFB64TFTCS

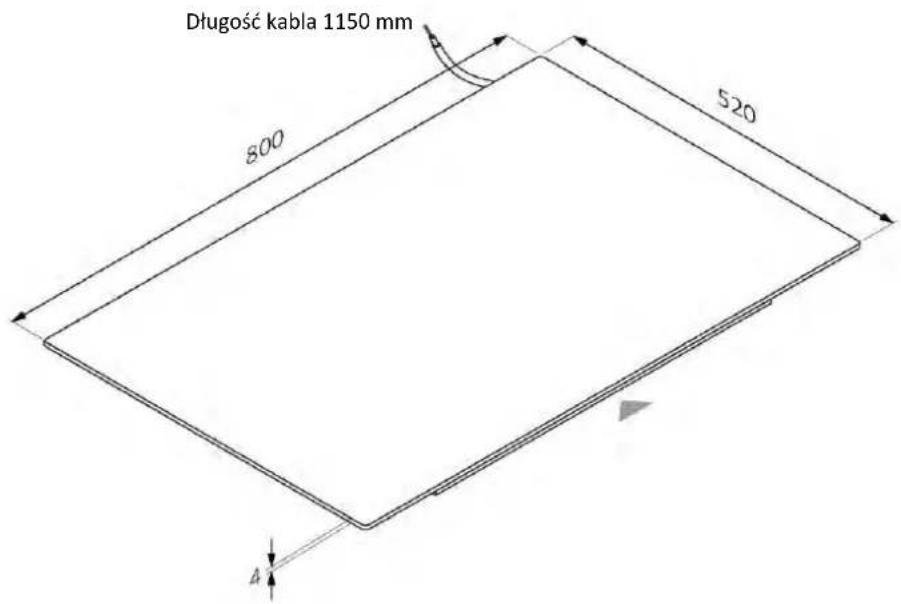

3.3 Szerokość 80

Wymiary w mm

Rzut z góry

Rzut z dołu

3.3 Szerokość 80

Wymiary w mm

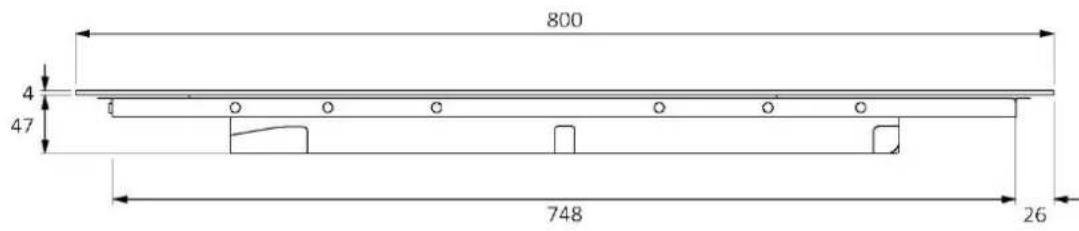

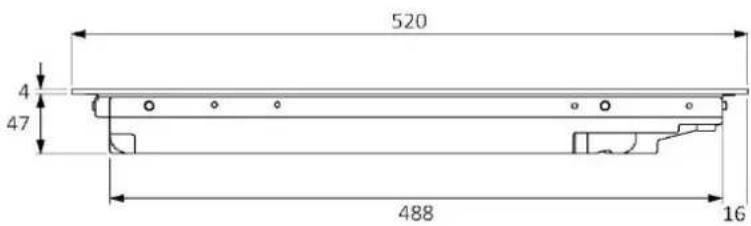

Widok z przodu

Widok z boku

Kody produktów

HAMTB86IRCS

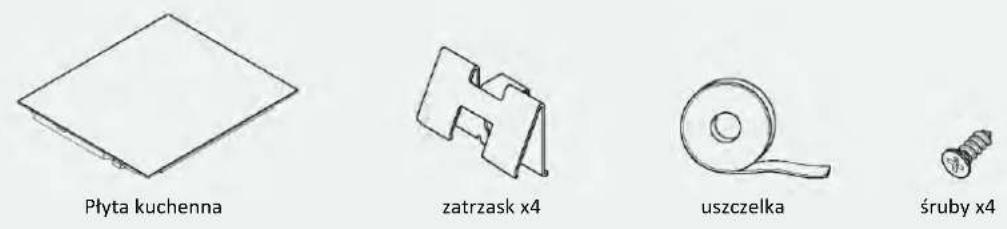

4.1 Standardowa płyta

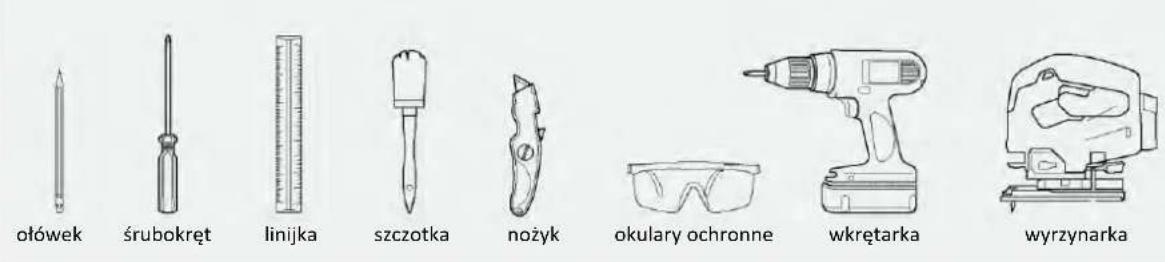

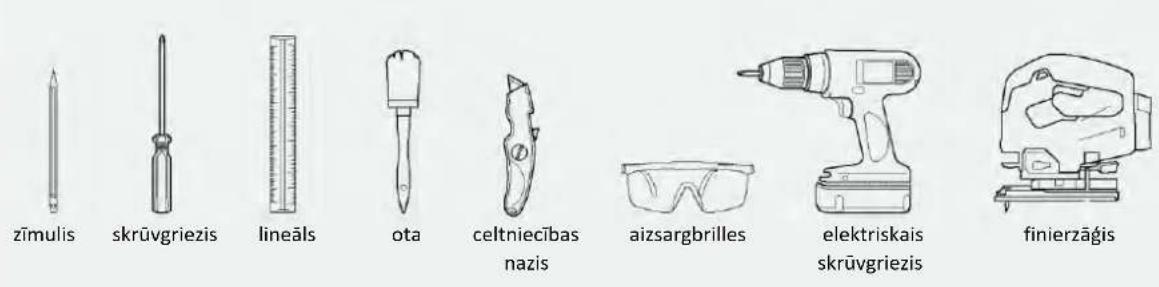

Potrzebne narzędzia

Narzędzia dostarczane z produktem

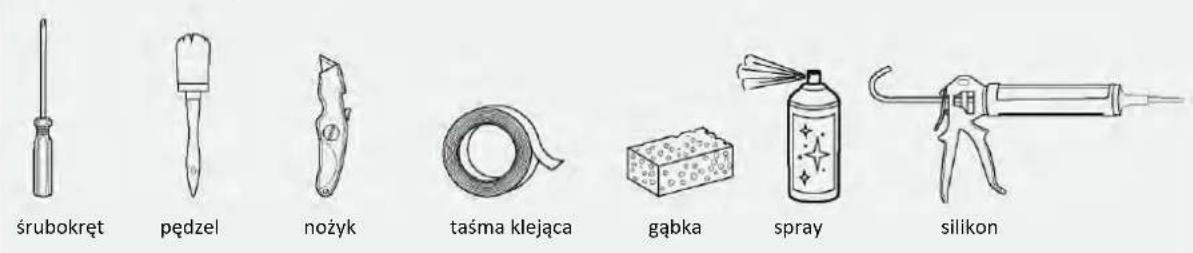

4.2 Montaż podtynkowy wpuszczany

Potrzebne narzędzia

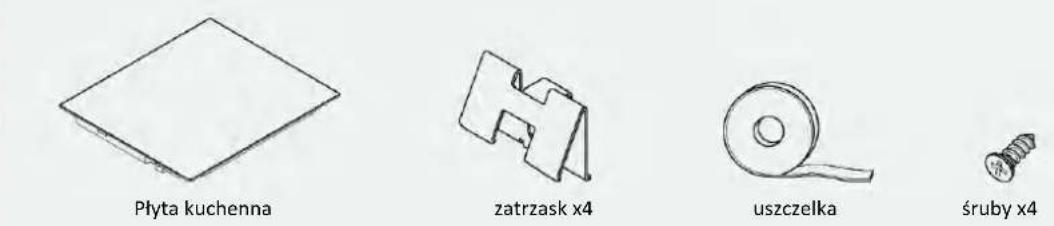

Narzędzia dostarczane z produktem

5.1 Środki ostrożności

W zakresie bezpieczeństwa produkt ten jest zgodny z aktualnie obowiązującymi przepisami; - Zachowaj boczne bezpieczne odległości od mebli (D). Pokrycia boczne mebli muszą być wykonane z materiału żaroodpornego; - Odległość między płytą a meblami lub urządzeniami do zabudowy musi być taka, aby zapewnić wystarczającą wentylację i wystarczający dopływ powietrza; - Minimalna odległość między otworem płyty a plecami mebli/pionem kuchennym musi wynosić co najmniej 35 mm; - Minimalna odległość między płytą a okapem zależy od modelu okapu; - Odległość między płytą a półkami musi uwzględniać obecność wielkogabarytowych przedmiotów (garnków, chochli itp.) i ich użytkowanie; W obszarze poniżej płyty kuchennej konieczne jest zachowanie odstępu co najmniej 10 mm między płytą a dowolnym innym przedmiotem, biorąc pod uwagę, że może mieć na niego wpływ ciepło wytwarzane podczas użytkowania; - Należy przestrzegać zasad dotyczących wentylacji produktu określonych w niniejszej instrukcji; - Jeśli produkt jest zainstalowany nad piekarnikiem, należy również zapoznać się z instrukcją instalacji piekarnika.

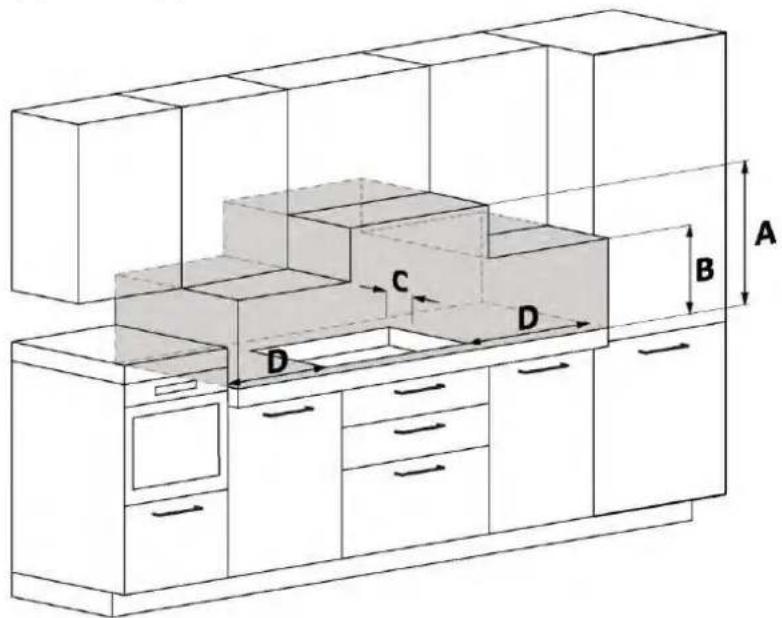

A Zalecamy zachowanie odległości co najmniej 650 mm, ale należy zapoznać się z instrukcją obsługi okapu; B Należy uwzględnić odległości potrzebne do przenoszenia garnków, chochli i innych przedmiotów; C odległość 35 mm od wpuszczonego otworu do pleców mebli/pionu; D 35 mm: płyta L60; 55 mm: płyta L65; 35 mm: płyta L80;

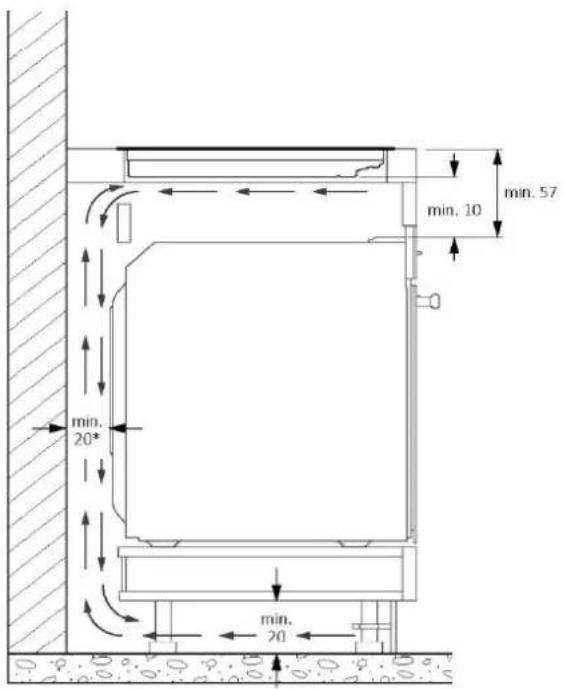

6.1 Szerokość 60 - 65 - 80 na podstawie piekarnika

* Wskazania dotyczące płyty kuchennej. Aby uzyskać informacje na temat piekarnika, zapoznaj się z odnośną instrukcją instalacji.

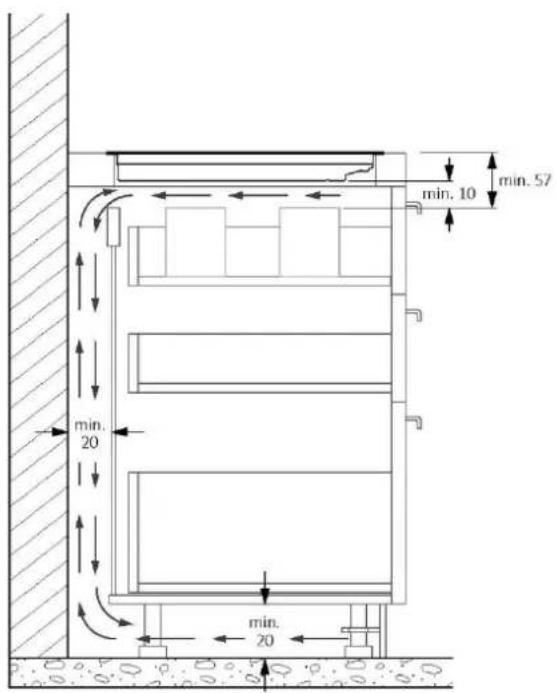

6.2 Szerokość 60 - 65 - 80 na podstawie szafki z szufladami

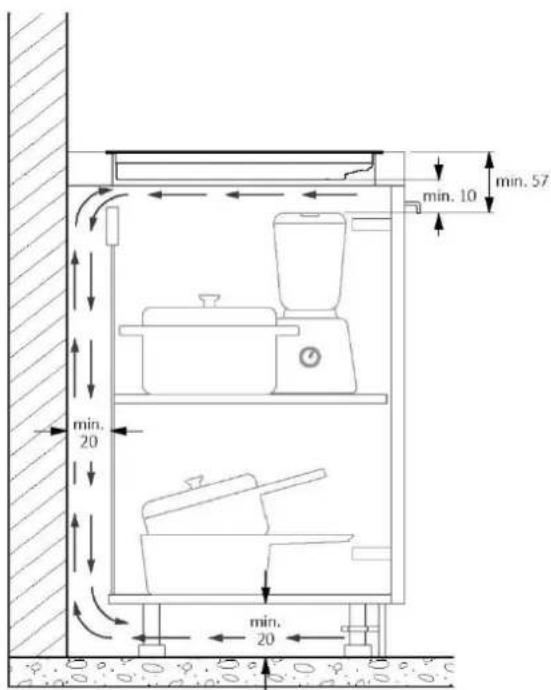

6.3 Szerokość 60 - 65 - 80 na podstawie szafki z półkami

6.4 Grubości blatu górnego

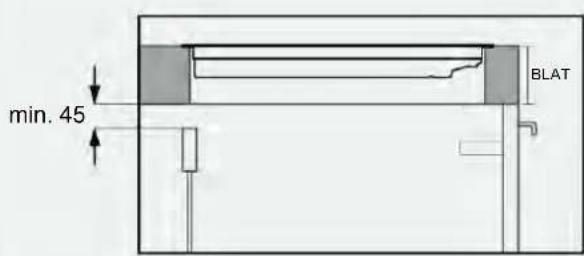

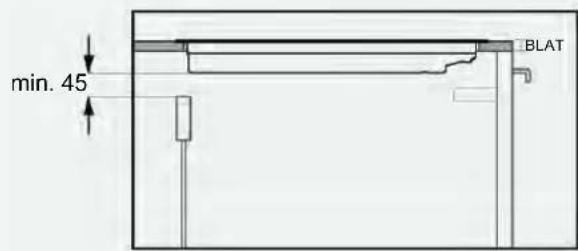

Meble z grubym blatem: zapewnij tylny otwór co najmniej 45 mm między wierzchołkiem a tylnym łańcuchem.

Meble o zmniejszonej grubości blatu: zapewnij tylny otwór co najmniej 45 mm między płytą a tylnym łańcuchem.

7 Wymiary wnęki montażowej

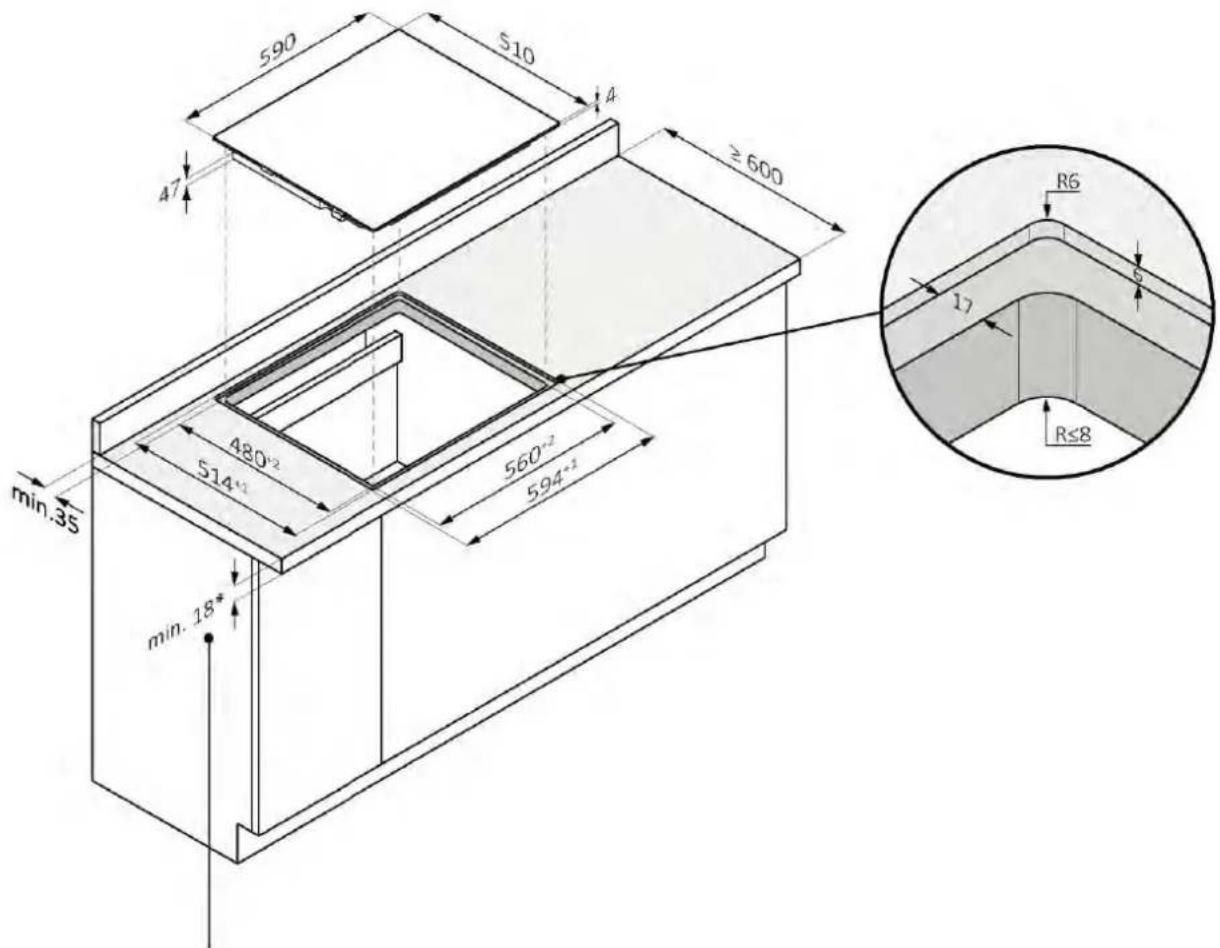

• Blat kuchenny należy wyprofilować zgodnie z poniższymi schematami; W tylnej części mebla należy wykonać otwory, postępuj zgodnie z poniższymi schematami;

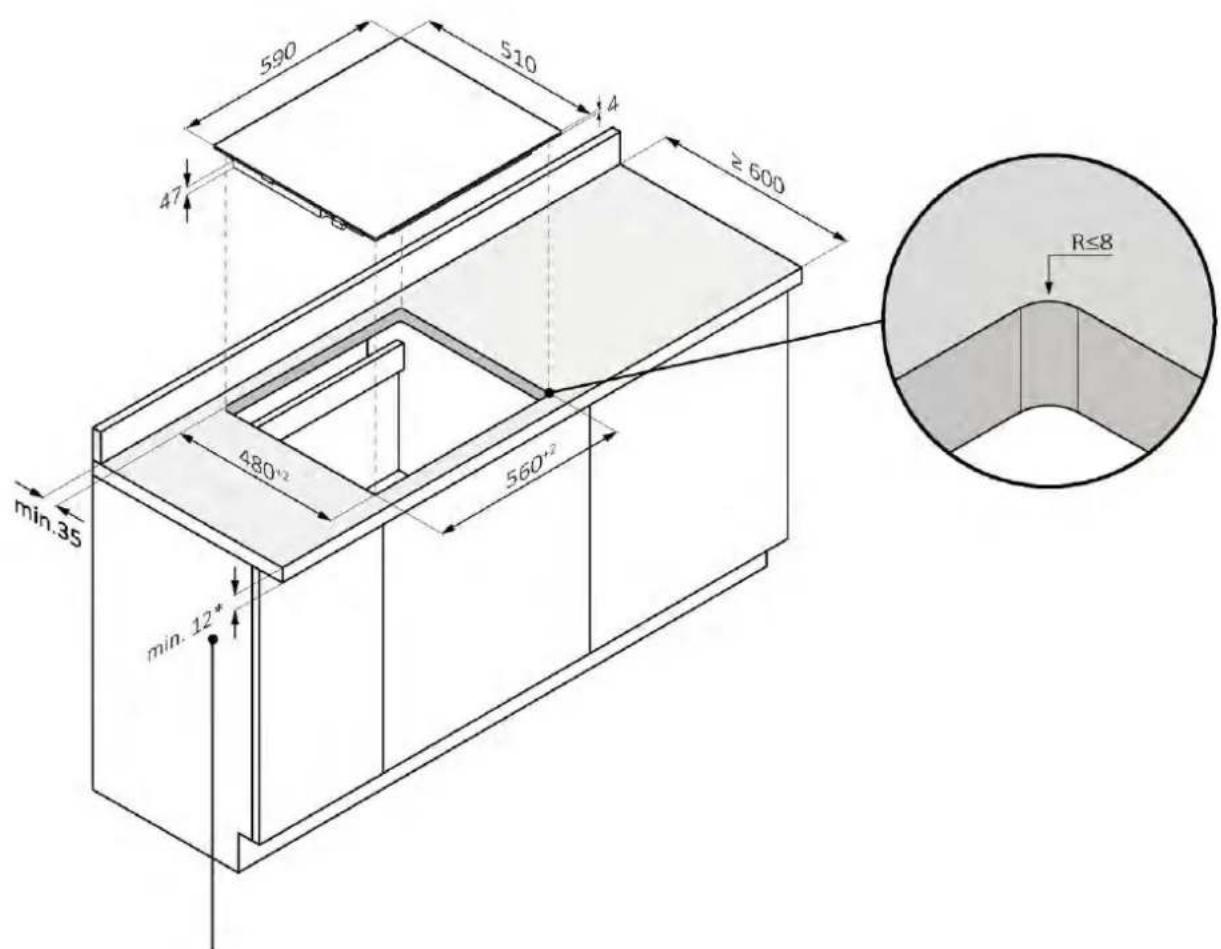

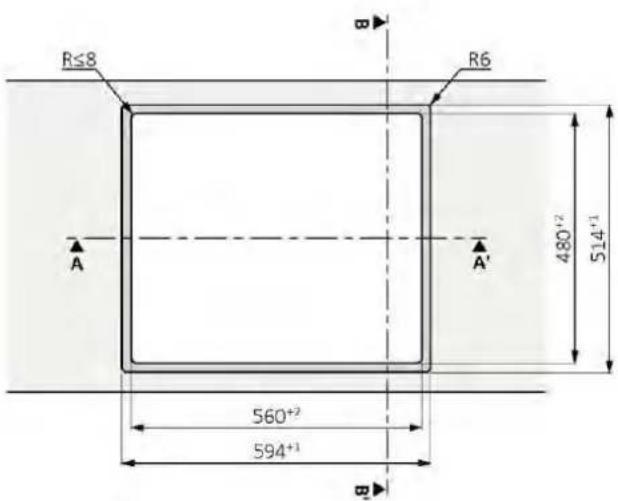

7.1 Płyta kuchenna rozmiar 60

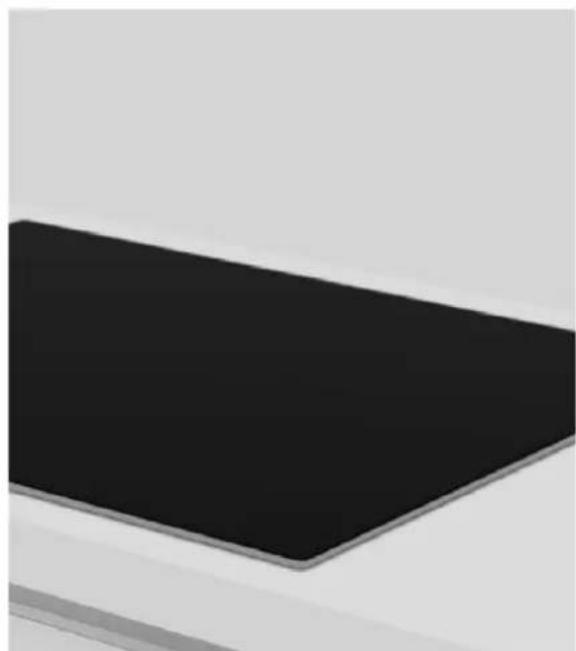

instalacja standardowa

*28 z piekarnikiem pod spodem

7.1 Płyta kuchenna rozmiar 60

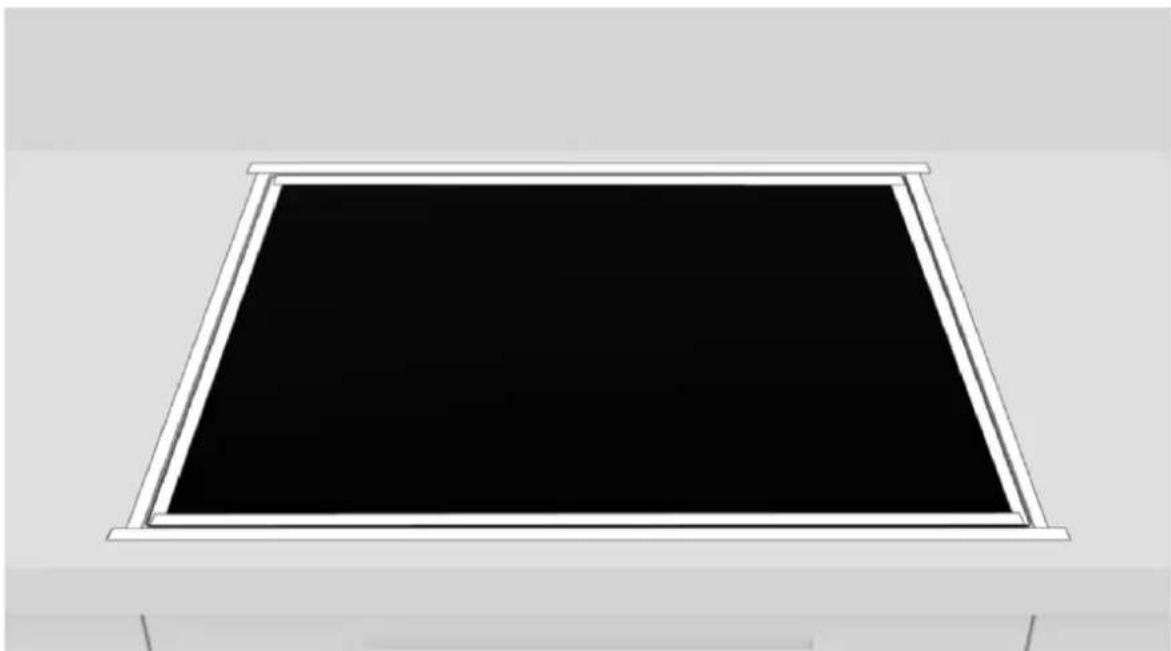

montaż wpuszczany

OSTRZEŻENIE: niedostępne dla produktów ze skośnie ściętym szkłem.

*28 z piekarnikiem pod spodem

Przekrój A-A

Przekrój B-B

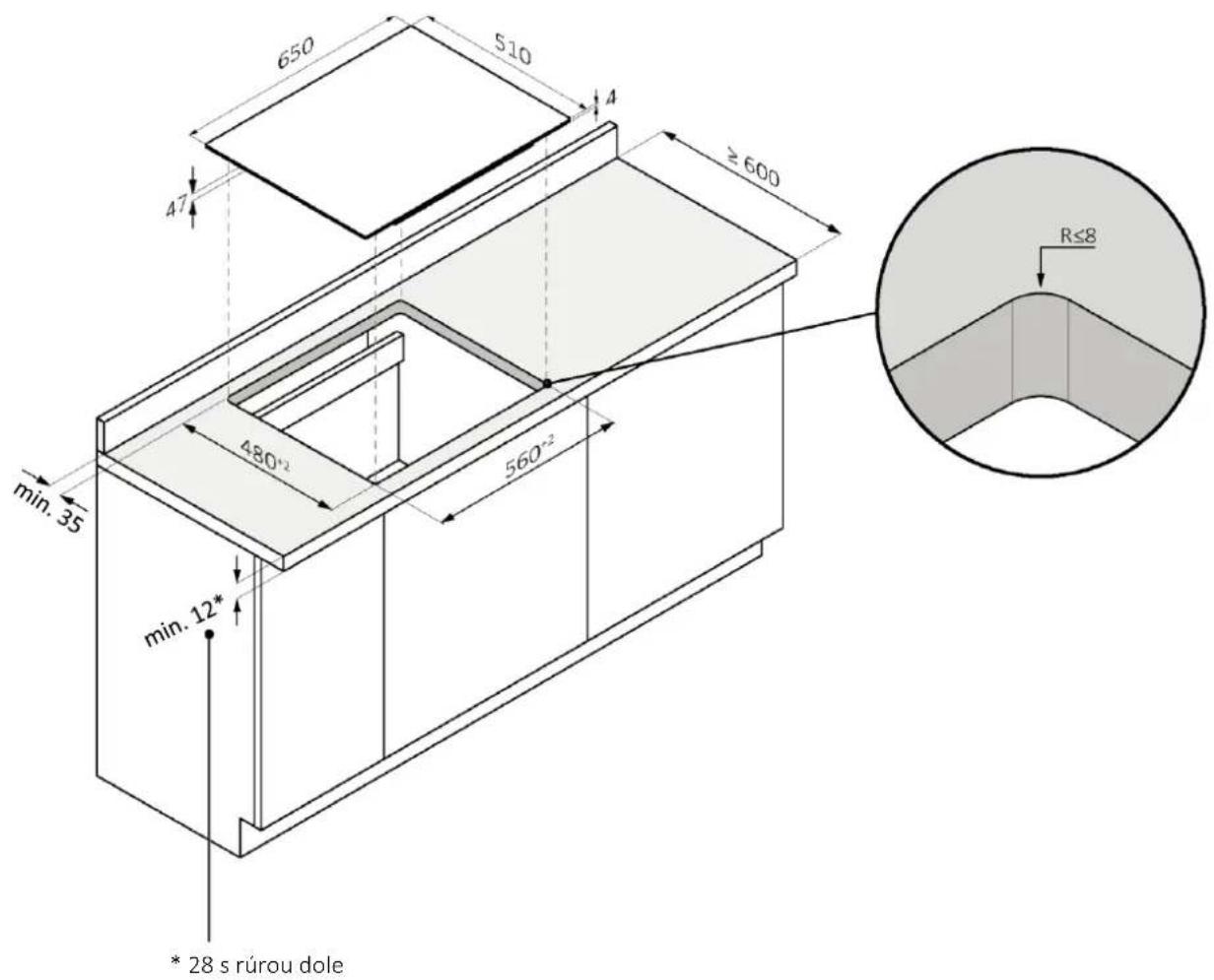

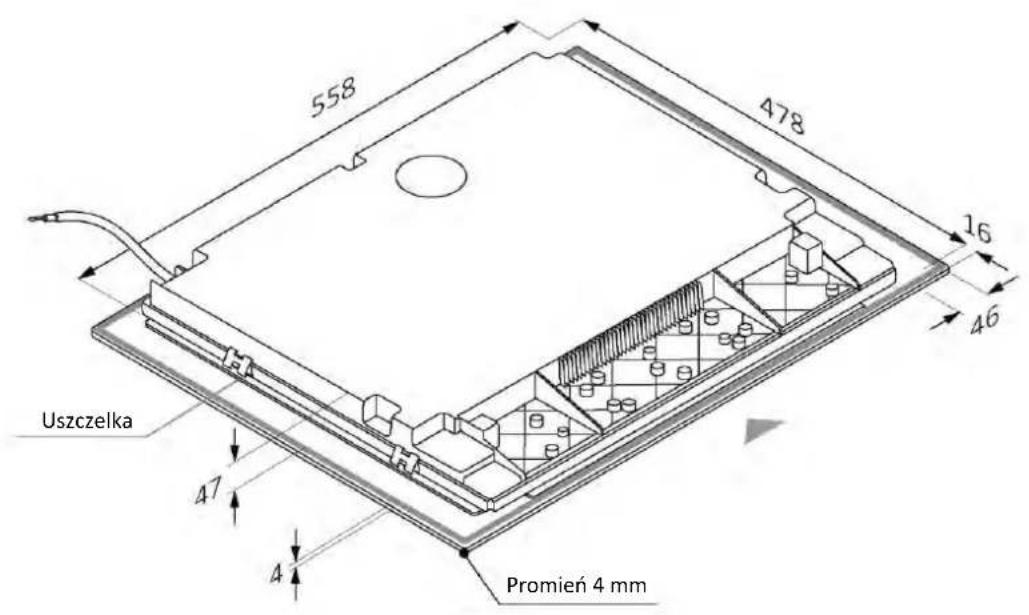

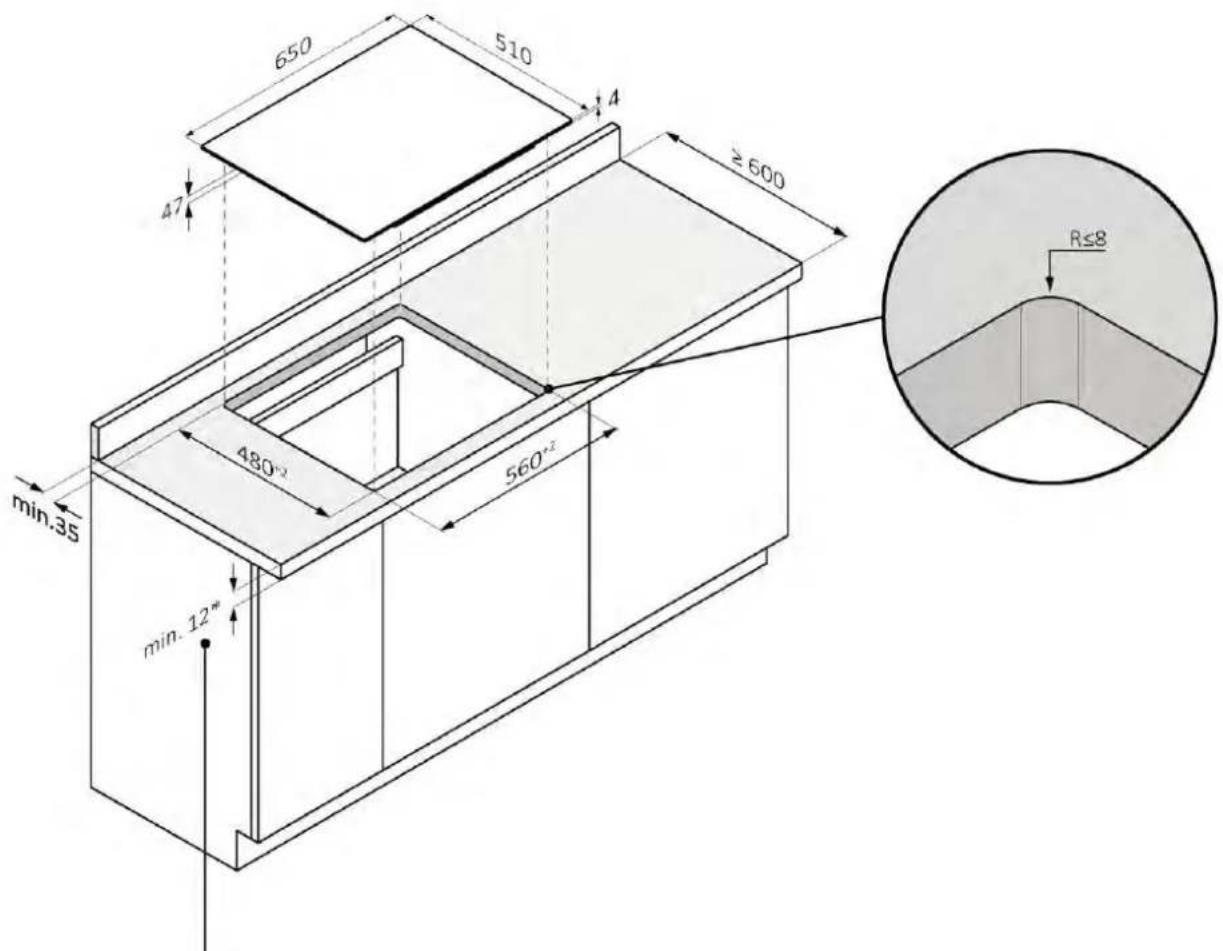

7.2 Płyta kuchenna rozmiar 65

instalacja standardowa

*28 z piekarnikiem pod spodem

7.2 Płyta kuchenna rozmiar 65

montaż wpuszczany

OSTRZEŻENIE: niedostępne dla produktów ze skośnie ściętym szkłem.

*34 z piekarnikiem pod spodem

Przekrój A-A'

Przekrój B-B'

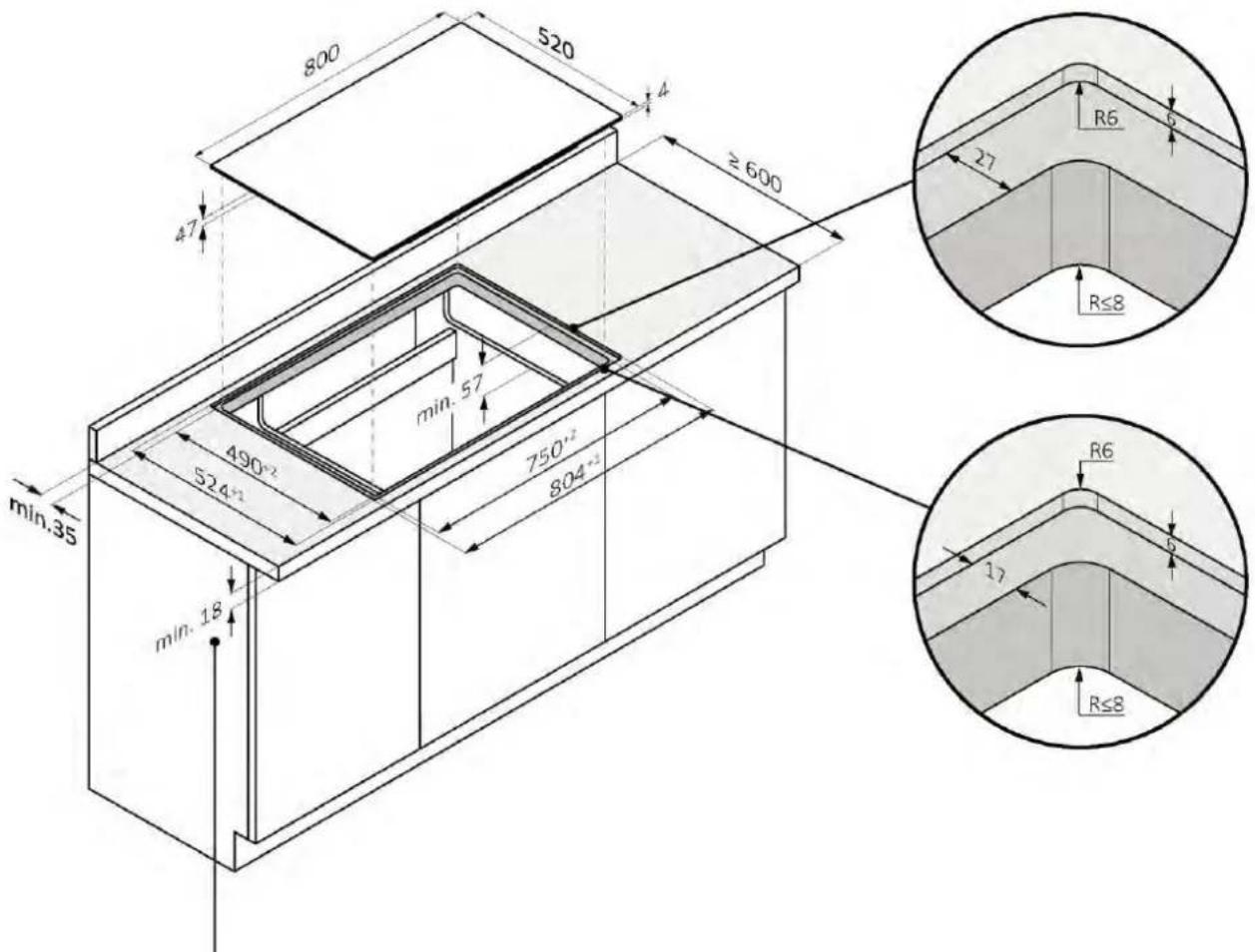

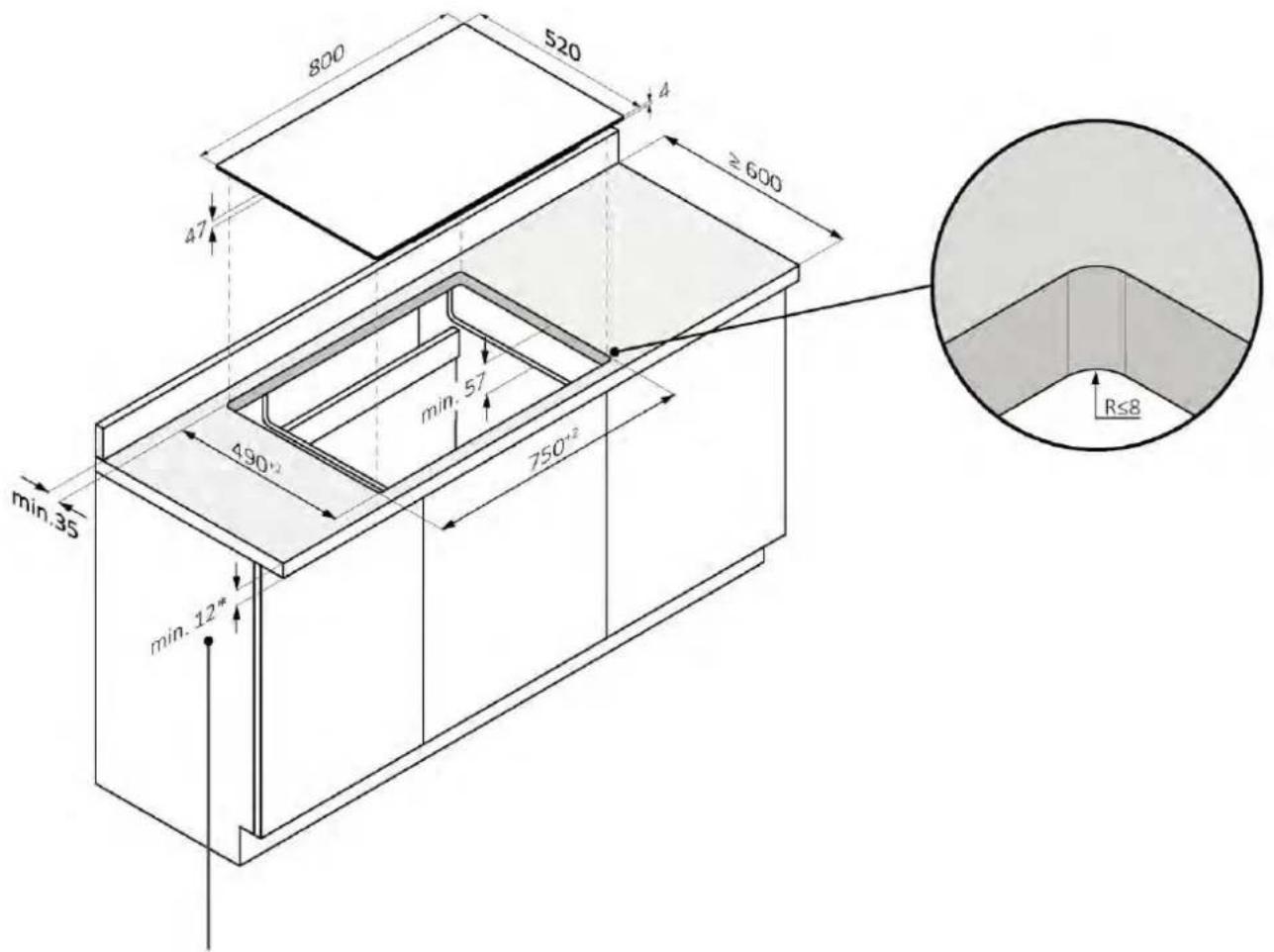

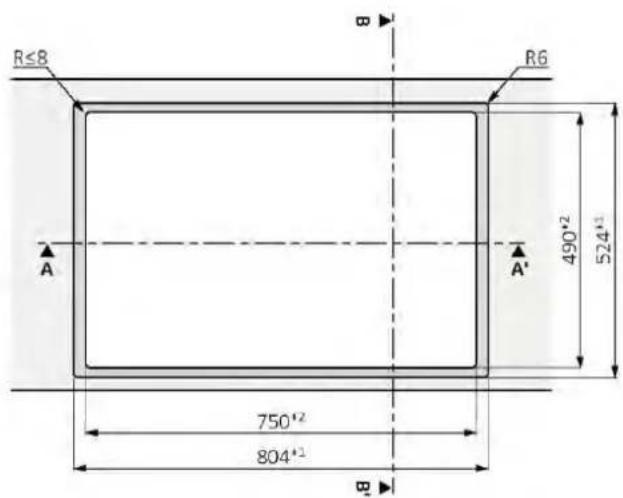

7.3 Płyta kuchenna rozmiar 80

instalacja standardowa

*28 z piekarnikiem pod spodem

7.1 Płyta kuchenna rozmiar 80

montaż wpuszczany

OSTRZEŻENIE: niedostępne dla produktów ze skośnie ściętym szkłem.

*34 z piekarnikiem pod spodem

Przekrój A-A

Przekrój B-8'

8.1 Ostrzeżenia dotyczące bezpieczeństwa

Aby bezpiecznie wykonać podłączenia elektryczne produktu, należy przestrzegać następujących zasad:

• Wszelkie naprawy, instalacja i konserwacje przeprowadzone nieprawidłowo mogą poważnie zagrozić użytkownikom;
• Producent oświadcza, że nie ponosi żadnej odpowiedzialności za bezpośrednie lub pośrednie szkody spowodowane nieprawidłową instalacją, konserwacją lub naprawą. Nie ponosi również odpowiedzialności za szkody spowodowane brakiem lub przerwaniem przewodu uziemiającego (np. porażenie prądem);
• Płyta powinna być podłączona do sieci elektrycznej wyłącznie przez wykwalifikowanego technika, który zna i przestrzega lokalnych przepisów i dodatkowych przepisów lokalnego przedsiębiorstwa energetycznego;
• Produkt posiada I klasę ochrony i może działać tylko wtedy, gdy jest wyposażony w przewód uziemiający;
• Podczas instalacji produkt nie jest podłączony do napięcia;
• Podczas montażu nie umieszczaj na powierzchni płyty metalowych przedmiotów, np. noży, widelców, łyżek i pokrywek, ponieważ mogą się rozgrzać;
• Podłącz produkt wyłącznie za pomocą dostarczonego kabla; Produkt należy podłączyć do instalacji elektrycznej wykonanej zgodnie ze sztuką; W przypadku uszkodzenia spowodowanego nieprawidłowym podłączeniem gwarancja staje się nieważna.
• Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez producenta, jego przedstawiciela serwisowego lub wysoko wykwalifikowaną osobę, aby uniknąć zagrożeń.
• Podłączenie do instalacji systemu uziemienia jest niezbędne i obowiązkowe. To urządzenie może być instalowane i uziemione wyłącznie przez odpowiednio wykwalifikowaną osobę.
• Przed przystąpieniem do jakichkolwiek prac lub konserwacji należy odłączyć urządzenie od zasilania sieciowego. To urządzenie należy podłączyć do obwodu zawierającego wyłącznik izolacyjny, który zapewnia całkowite odłączenie od źródła zasilania. Zmiany w domowej instalacji elektrycznej powinny być dokonywane wyłącznie przez wykwalifikowanego elektryka.
• Nieprzestrzeganie tych wskazówek może spowodować porażenie prądem lub śmierć.
• Płytę należy podłączyć do zasilania sieciowego za pomocą wielobiegunowego urządzenia odłączającego, które zapewnia rozdzielenie między stykami zgodnie z III kategorią doładowania. Takie urządzenie musi wytrzymać maksymalne podłączone obciążenia i być zgodne z obowiązującymi przepisami.

UWAGA: Aby uniknąć niebezpieczeństwa spowodowanego przypadkowym zresetowaniem urządzenia przyzewającego zasilanie termicznie, urządzenie nie może być zasilane przez zewnętrzne urządzenie przyłączające, takie jak timer, ani podłączane do obwodu, który jest regularnie włączany i wyłączany.

• Przewód zasilający: urządzenie jest wyposażone w przewód zasilający, który należy podłączyć do sieci domowej. Sprawdź różne możliwości podłączenia, w zależności od rodzaju domowego źródła zasilania, przedstawione na schemacie. Tabliczka znamionowa wskazuje odpowiednie napięcie przyłączeniowe dozwolone dla tego urządzenia i odnośną pobieraną moc.

8.2 Instrukcja

Pobór mocy

Patrz tabliczka znamionowa produktu.

Wyłącznik różnicowy (ratujący życie)

Zalecamy stosowanie wyłącznika (ratującego życie) z przekaźnikiem wyzwalającym zgodnie z obowiązującymi przepisami.

Urządzenia Rozdzielające

W przypadku konieczności stałego użytkowania, piekarnik należy podłączyć do sieci zasilającej za pomocą wielobiegunowego urządzenia odłączającego, które zapewnia odłączenie między stykami zgodnie z III kategorią przepięć. Takie urządzenie musi wytrzymać maksymalne podłączone obciążenia i być zgodne z obowiązującymi przepisami.

UWAGA: Aby uniknąć niebezpieczeństwa spowodowanego przypadkowym zresetowaniem urządzenia przyzewającego termicznie, urządzenie nie może być zasilane przez zewnętrzne urządzenie przełączające, takie jak timer, ani podłączane do obwodu, który jest regularnie wyłączany i włączany. Produkt nie jest przeznaczony do obsługi przez zewnętrzny timer lub oddzielny system zdalnego sterowania.

Przewód zasilający

Produkt jest wyposażony w kabel zasilający, który należy podłączyć do sieci domowej. Poznaj różne możliwości podłączenia, w zależności od rodzaju domowego źródła zasilania, przedstawione na schemacie. Tabliczka znamionowa wskazuje odpowiednie napięcie przyłączeniowe dozwolone dla tego produktu i pobieraną moc.

Wymiana przewodu zasilającego

Nie wymieniaj kabla samodzielnie. Skontaktuj się z autoryzowanym centrum serwisowym.

Przewód zasilający

Produkt jest wyposażony w kabel zasilający, który należy podłączyć do sieci domowej.

Sprawdź różne możliwości podłączenia, w zależności od rodzaju domowego źródła zasilania, przedstawione na schemacie. Tabliczka znamionowa wskazuje również napięcie przyłączeniowe dozwolone dla tego urządzenia i odnośną pobieraną moc.

Wymiana przewodu zasilającego

Nie wymieniaj kabla samodzielnie. Skontaktuj się z autoryzowanym centrum serwisowym.

8.3 Więcej wskazówek

Korzystanie z każdego sprzętu AGD wymaga przestrzegania niektórych podstawowych zasad:

• Nie ciągnij za przewód zasilający, aby odłączyć urządzenie od źródła zasilania;
• Nie dotykaj urządzenia mokrymi lub wilgotnymi rękami lub stopami;
• Co do zasady, nie zaleca się stosowania adapterów, gniazd wielopunktowych i przedłużaczy;
• W przypadku nieprawidłowego działania i/lub utraty wydajności wyłącz urządzenie i nie manipuluj przy nim.

8.4 Schemat połączenia

Należy przestrzegać lokalnych przepisów i dodatkowych przepisów obowiązujących u miejscowego dostawcy energii.

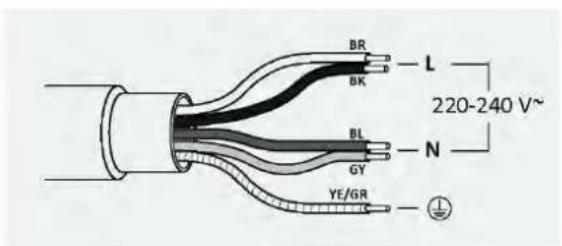

Podłączanie urządzenia

Przestrzeń danych połączenia pokazanych na tabliczce znamionowej.

Wykonaj podłączenia wyłącznie zgodnie z odpowiednim schematem:

• BR: brązowy BL: niebieski
• YE/GN: żółty i zielony BK: czarny
• GY: szary

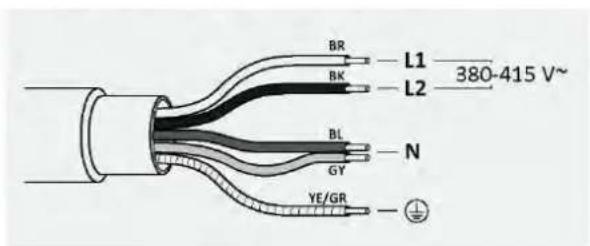

380-415 V ~ 2N 50/60 Hz

220-240 V ~ 50/60 Hz

9.1 Ważne ostrzeżenia

• Usuń ewentualne poprzednie elementy (nadlewy), które znajdują się w obszarze otworu powierzchni roboczej; W celu ochrony przed wilgocią i przenikaniem cieczy, wszystkie cięte powierzchnie należy uszczelnić odpowiednim produktem;
• Produkt należy idealnie wypoziomować;

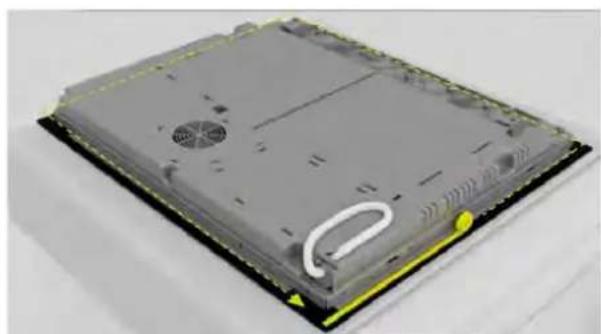

• Przed instalacją sprawdź, czy uszczelka płyty jest prawidłowo umieszczona (zdj. 1).

zdj. 1

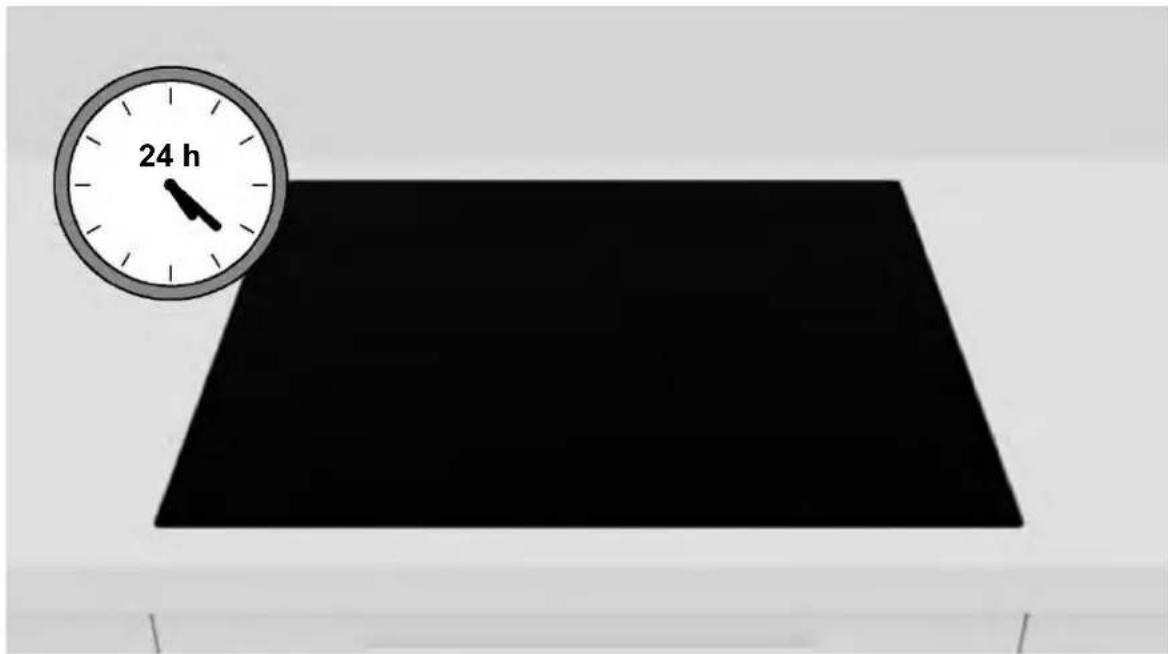

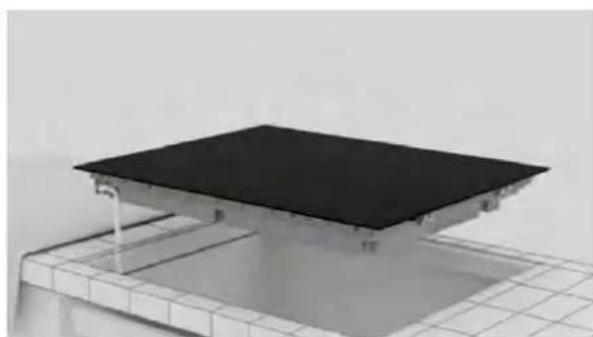

Powierzchnia nośna płyty musi być idealnie gładka, aby opierała się równomiernie, nałożona uszczelka mogła zagwarantować wystarczające uszczelnienie (zdj. 2).

zdj. 2

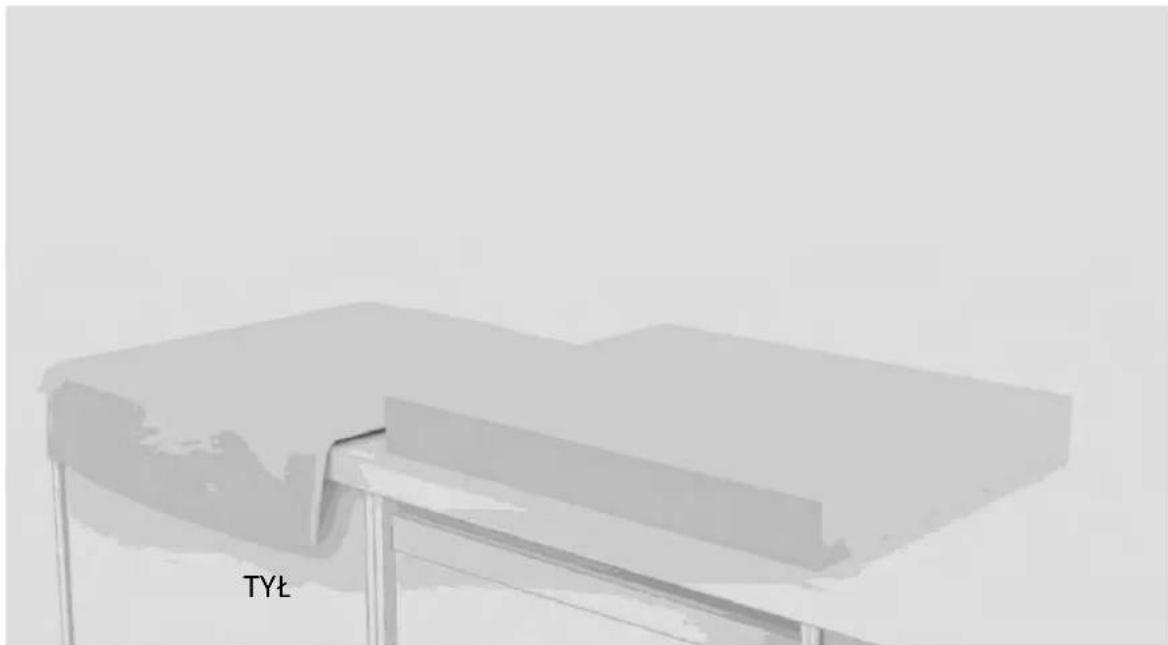

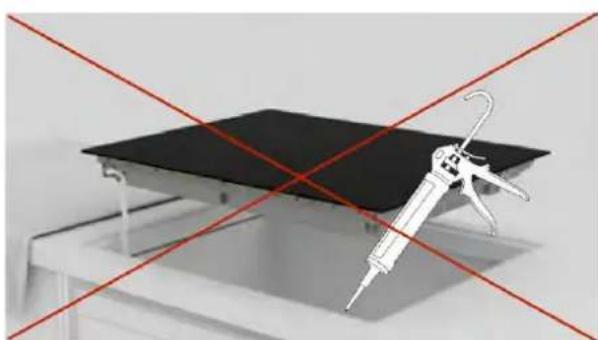

• Nie mocuj płyty za pomocą silikonu lub innego kleju! Takie mocowanie uszkodziłoby produkt, gdyby konieczny był jego demontaż (zdj. 3).

zdj. 3

9.2 Instalacja krok po kroku

Poniższe zdjęcia przedstawiają etapy instalacji produktu.

Instalacja standardowa

Możesz obejrzeć film z instalacji produktu, skanując kod QR

lub klikając tutaj

Montaż na blacie

Możesz obejrzeć film z instalacji produktu, skanując kod QR

lub klikając tutaj

1

Przygotuj narzędzia wymienione w rozdziale „Narzędzia instalacyjne" w instrukcji. Rozłóż szmatkę na boku opakowania produktu, aby oprzeć na nim płytę kuchenną;

2

Załóż rękawice. Zdejmij opakowanie jednostkowe i opakowanie, uważając, aby nie uszkodzić szkła płyty;

3

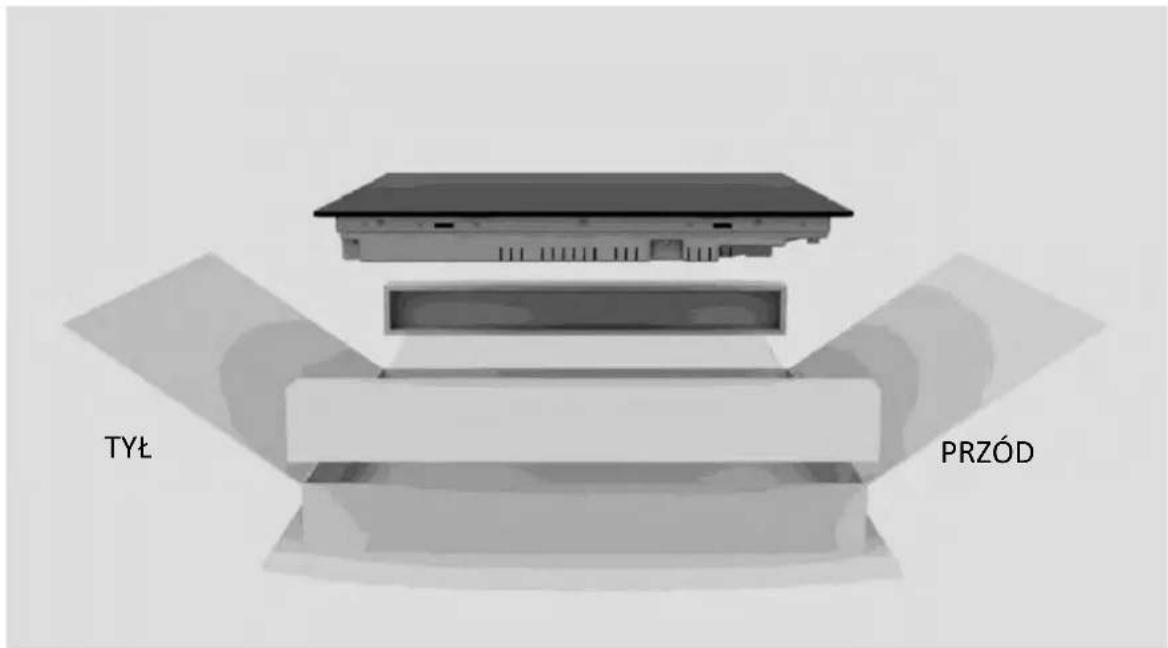

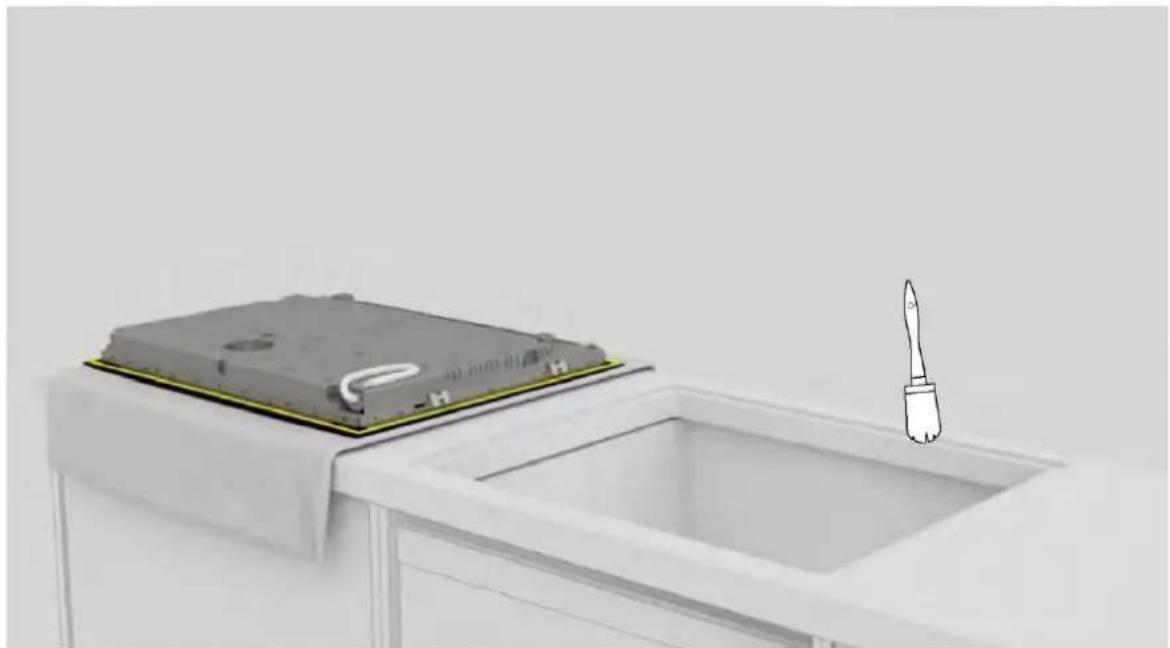

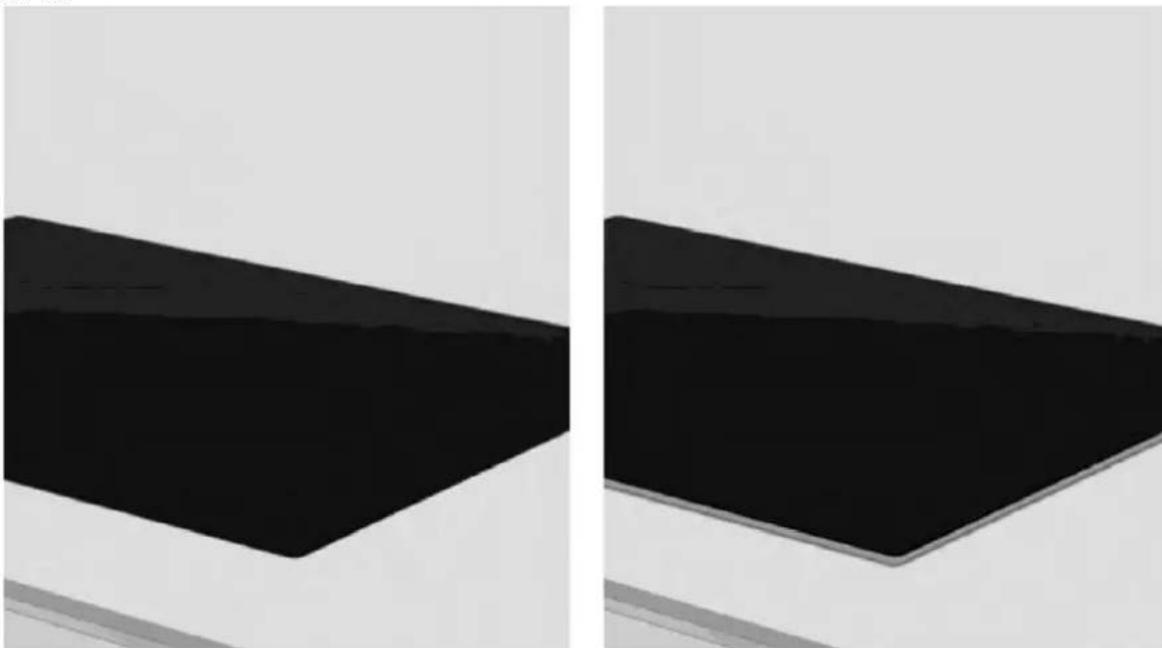

Ustaw płytę, opierając ją do góry nogami na tkaninie wcześniej rozciągniętej z boku opakowania;

4

Nałóż uszczelkę na cały obwód;

5

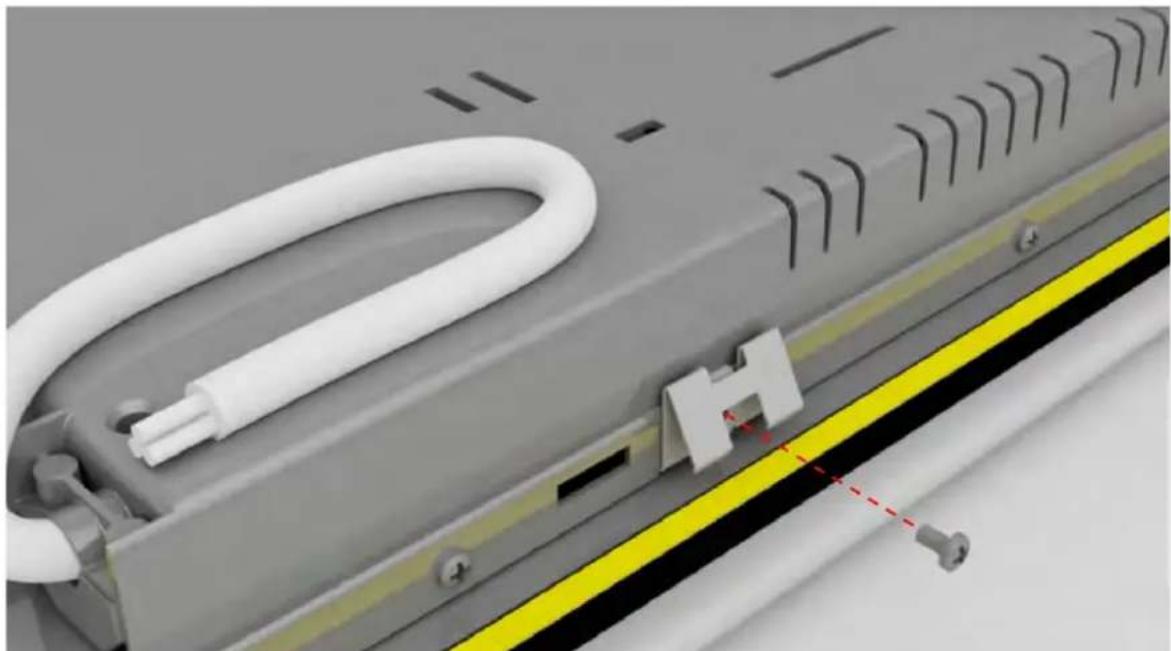

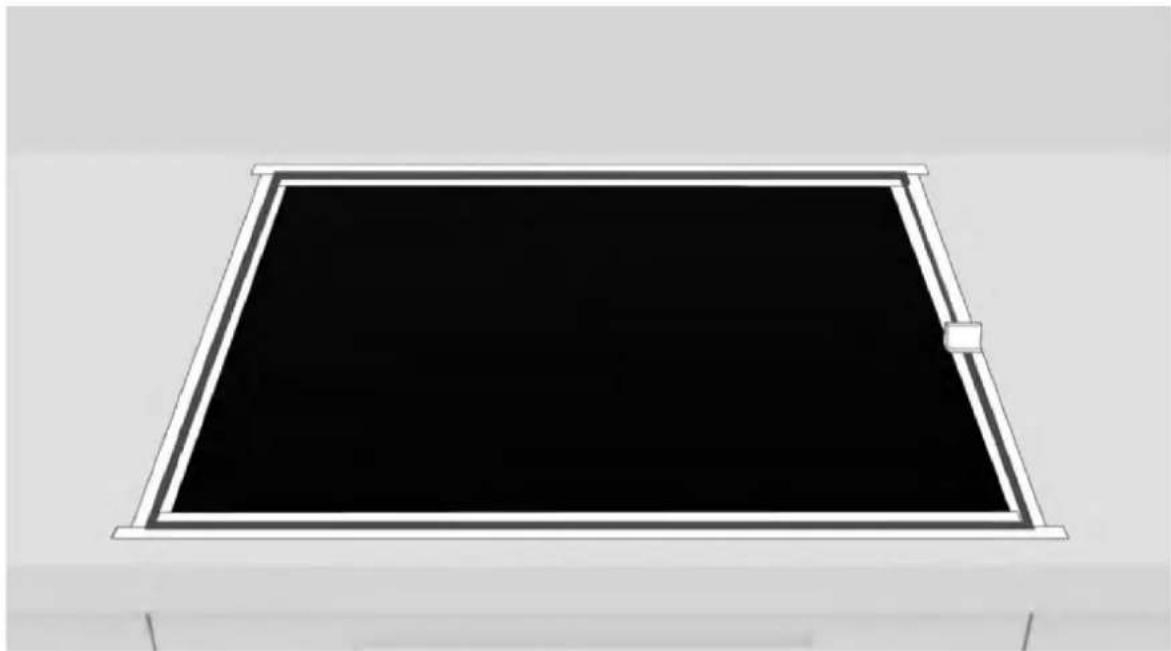

Zamocuj zaciski na krótszych bokach płyty;

6

Oczyść krawędź.

7

Podłącz kabel zasilający zgodnie ze schematem połączenia wskazanym w rozdziale „Podłączenie do sieci” instrukcji (żaden inny przedmiot nie może znajdować się na płycie podczas podłączania do sieci).

9 Instrukcja montażu

8

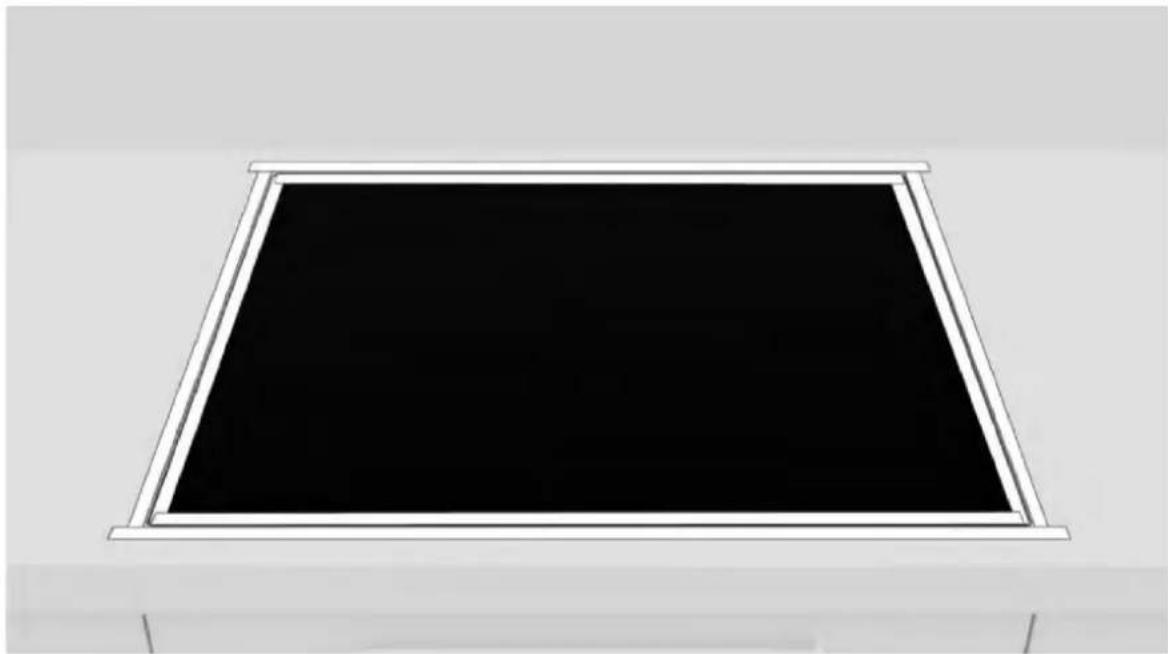

Umieść płytę centralnie w wycięciu. Upewnij się, że uszczelka płyty spoczywa na blacie roboczym, aby zapewnić uszczelnienie.

a.b.

9

a. W przypadku instalacji standardowej: instalacja jest zakończona; b. W przypadku montażu w jednej płaszczyźnie z blatem roboczym: postępuj zgodnie z instrukcjami na następnych stronach;

10

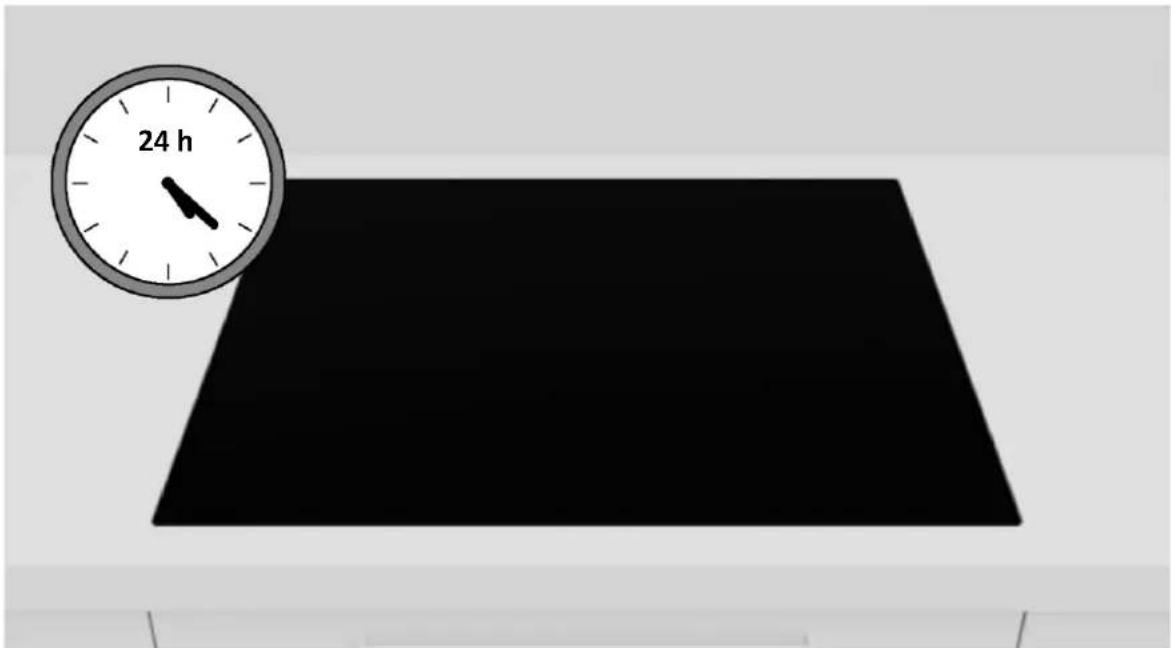

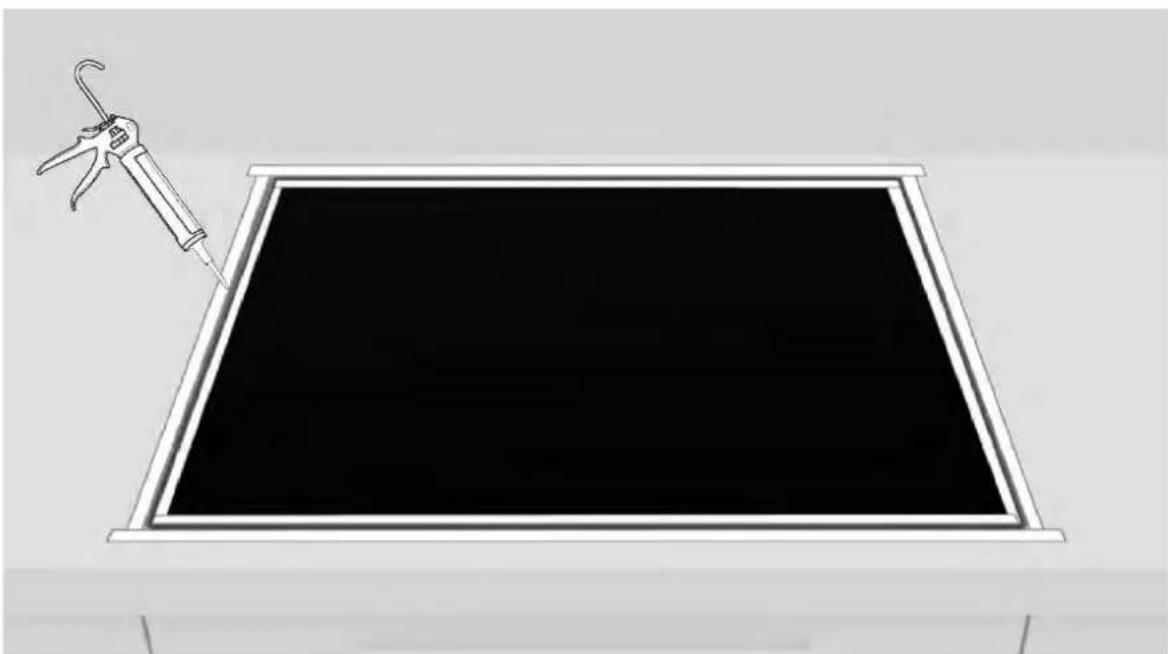

Nałóż taśmę klejącą zarówno wewnątrz, jak i na zewnątrz krawędzi;

11

Nałóż silikon.

9 Instrukcja montażu

12

Usuń nadmiar silikonu;

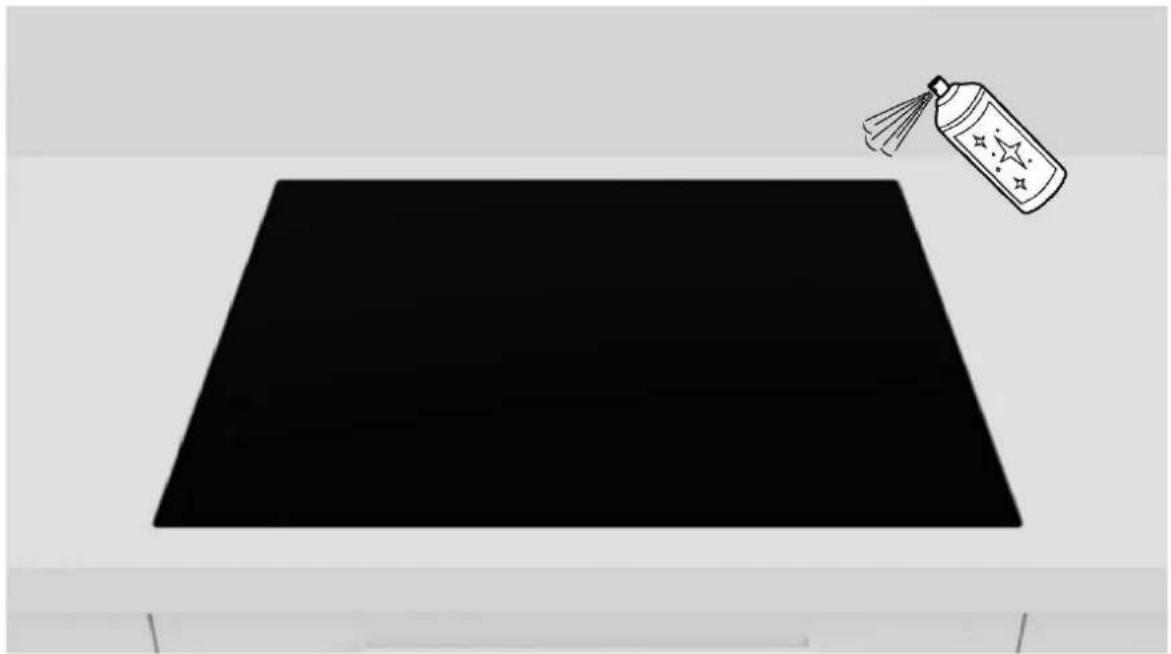

13

Zdejmij taśmę i wyczyść krawędzie;

14

Odczekaj 24 godziny przed wykonaniem pierwszego zapłonu;

Po zakończeniu instalacji:

• Poinformuj użytkownika o podstawowych funkcjach;
• Poinformuj użytkownika o wszystkich aspektach związanych z bezpieczeństwem użytkowania i obsługi;
• Przekaż użytkownikowi akcesoria i instrukcje użytkowania i montażu, które należy przechowywać z zachowaniem ostrożności.

Po zakończeniu instalacji należy usunąć folię ochronną, taśmę i wszystkie materiały opakowaniowe.

OSTRZEŻENIE: Produkt wymaga odpowiedniej wentylacji do prawidłowej pracy.

Pod żadnym pozorem nie zasłaniaj otworów wentylacyjnych.

UWAGA: Rzeczywisty wygląd produktu zależy od wybranego modelu.

11 Pierwsze uruchomienie

Przy pierwszym użyciu produktu płyta jest ustawiona na maksymalną możliwość do osiągnięcia mocy. Korzystając z funkcji zarządzania mocą, możesz wybrać różne limity mocy w zależności od domowej sieci dystrybucyjnej.

Jak ustawić zarządzanie mocą

Możesz ustawić maksymalny poziom poboru mocy dla płyty indukcyjnej, wybierając spośród różnych zakresów mocy.

Płyty indukcyjne są w stanie automatycznie ograniczać moc, aby uniknąć ryzyka przeciążenia.

Aby aktywować funkcję zarządzania mocą:

Włącz płytę, a następnie naciśnij jednocześnie przyciski i wskaźnik timera wyświetli "P8", tj. poziom mocy 8. Domyślny tryb to 7,4 kW.

Aby wybrać inny poziom

• przesuń kursor w lewo i w prawo, aby zmienić poziom zarządzania mocą.
• Istnieje 8 poziomów mocy, od "P1" do "P8". Poziom jest wyświetlany przy wskaźniku timera:

P1	P2	P3	P4	P5	P6	P7	P8
2 kW	2,5 kW	3 kW	3,5 kW	4,5 kW	5,5 kW	6,8 kW	7,4 kW

12 Demontaż produktu

• Odłącz produkt od sieci;
• Lekko podnieś produkt i wyjmij go całkowicie;
• Ten produkt nie niszczy mebli, które mogą być również używane z nowym urządzeniem.

SEJA BEM-VINDO

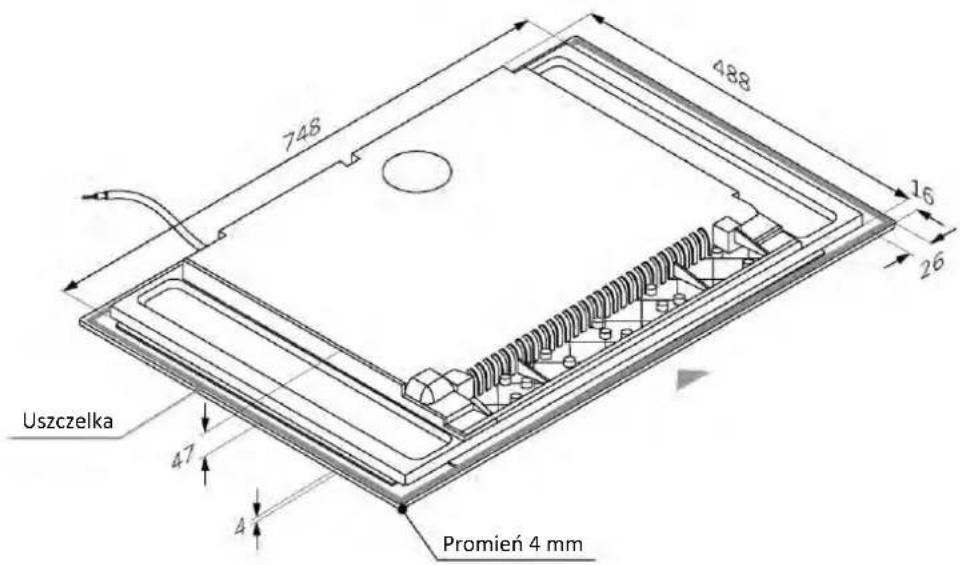

7.2 Szerokość płyty grzejnej 65

Standardowa instalacja

7.2 Szerokość płyty grzejnej 65

Wyczyść krawędź wyciętego obszaru;

7

Podłącz przewód zasilający zgodnie ze schematem połączeń podanym w części „Podłączenie do sieci” w instrukcji (podczas podłączania do sieci na płycie grzejnej nie mogą znajdować się żadne inne przedmioty).

8

Umieść płytę grzejną na środku wycięcia. Upewnij się, że uszczelka płyty grzejnej leży na blacie, aby zapewnić uszczelnienie.

a.

b. 9

a. Dla standardowej instalacji: instalacja zakończona; b. Przy instalacji pod tynk: postępuj zgodnie z krokami na następnych stronach;

10

Odstrante pasku a vycistite okraje;

14

Na konci instalacja:
