ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DCW682 DEWALT

Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 148

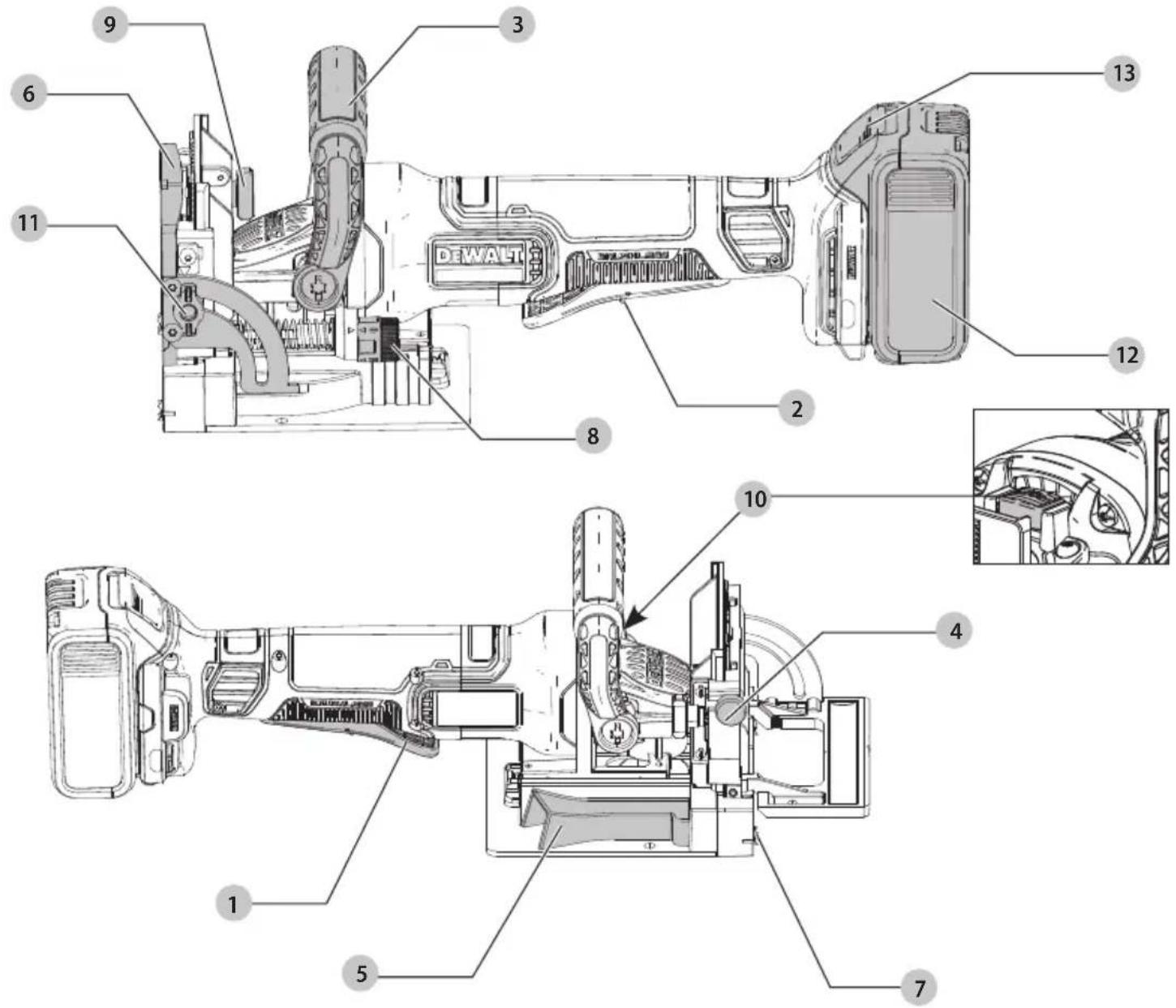

Fig. A

Επιλέξατε ένα εργαλείο DEWALT. Τα έτη εμπειρίας, η σχολαστική ανάπτυξη προϊόντων και η καινοτομία έχουν καταστήσει την DEWALT έναν από τους πιο αξιόπιστους συνεργάτες στον τομέα των επαγγελματικών ηλεκτρικών εργαλείων.

Τεχνικά δεδομένα

		DCW682
Τάση V	DC	18
Τύπος 1
Τύπος μπαταρίας Ιόντων λιθίου
Μέγ. ισχύς εξόδου W 900
Ταχύτητα χωρίς φορτίο min	-1	8000
Βάθος κοπής, μέγ. mm 20
Ρύθμιση βάθους βύθισης mm 8/10/12(για μπισκότα 0/10/20)
Διάμετρος κοπτικού mm 102
Πλάτος κοπτικού	mm	4
Βάρος	kg	2,5
Τιμές θορύβου και τιμές κραδασμών (διανυσματικό άθροισμα τριών αξόνων) σύμφωνα με το EN60745-2-19:
L_PA (στάθμη ηχητικής πίεσης εκπομπών)	dB(A)	84
L_WA (στάθμη ηχητικής ισχύος)	dB(A)	95
K (αβεβαιότητα αναφερόμενης στάθμης ήχου)	dB(A)	3
Κύρια λαβή
Τιμή εκπομπών κραδασμών a_h	m/s21,5
Αβεβαιότητα K	m/s21,5

Το επίπεδο εκπομπών κραδασμών και/ή θορύβου που αναφέρεται στο παρόν δελτίο πληροφοριών έχει μετρηθεί σύμφωνα με τυποποιημένη διαδικασία δοκιμής EN60745 και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με άλλο. Μπορεί να χρησιμοποιηθεί για προκαταρκτική αξιολόγηση έκθεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το δηλωμένο επίπεδο εκπομπών κρασμών και/ή θορύβου αντιστοιχεί στις βασικές εφαρμογές του εργαλείου. Ωστόσο, αν το εργαλείο χρησιμοποιηθεί για διαφορετικές εφαρμογές, με διαφορετικά αξεσουάρ ή αν δεν συντηρείται κανονικά, η εκπομπή κραδασμών και/ή θορύβου μπορεί να διαφέρει. Το γεγονός αυτό μπορεί να αυξήσει σημαντικά το επίπεδο έκθεσης στη συνολική περίοδο εργασίας. Μια εκτίμηση του επιπέδου έκθεσης σε κραδασμούς και/ή θόρυβο θα πρέπει να λαμβάνει υπόψη και τους χρόνους που το εργαλείο είναι απενεργοποιημένο ή λειτουργεί αλλά στην πραγματικότητα δεν εκτελεί εργασία. Αυτό μπορεί να μειώσει σημαντικά το επίπεδο έκθεσης στη συνολική περίοδο εργασίας.

Προσδιορίστε πρόσθετα μέτρα ασφαλείας για προστασία του χειριστή από τις επιπτώσεις των κραδασμών και/ή του θορύβου, όπως: συντήρηση του εργαλείου και των αξεσουάρ, διατήρηση των χεριών θερμών (αφορά τους κραδασμούς), οργάνωση των σχημάτων εργασίας.

Δήλωση Συμμόρφωσης - Ε.Κ. Οδηγία περί μηχανικού εξοπλισμού

CE

Φρεζοκαβιλιερα DCW682

Η εταιρεία DEWALT δηλώνει ότι τα προϊόντα που περιγράφονται στην ενότητα Τεχνικά δεδομένα οχεδιάστηκαν σε συμμόρφωση με τα εξής πρότυπα και οδηγίες: 2006/42/EK, EN60745-1:2009+A11:2010, EN60745-2-19:2009 +A1:2010.

Αυτά τα προϊόντα συμμορφώνονται και με τις Οδηγίες 2014/30/ΕΕ και 2011/65/ΕΕ. Για περισσότερες πληροφορίες, παρακαλούμε επικοινωνήστε με την DEWALT στην παρακάτω διεύθυνση ή ανατρέξτε στο πίσω μέρος του εγχειριδίου. Ο κάτωθι υπογράφων είναι υπεύθυνος για τη σύνταξη του τεχνικού φακέλου και πραγματοποιεί την παρούσα δήλωση εκι μέρους της εταιρείας DEWALT.

Mr. Georg

Markus Rompel

Αντιπρόεδρος Μηχανολογίας, PTE Ευρώπης DEWALT, Richard-Klinger-Straße 11, 65510, Idstein, Γερμανία 15.02.2022

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο τραυματιομού, διαβάστε το εγχειρίδιο χρήσης.

Ορισμοί: Οδηγίες ασφαλείας

Οι παρακάτω οριομοί περιγράφουν το επίπεδο οσβαρότητας για κάθε προειδοποιητική λέξη. Παρακαλούμε διαβάστε το εγχειρίδιο και δώστε προσοχή σε αυτά τα σύμβολα.

ΚΙΜΥΝΟΣ: Υποδεικνύει μια επικείμενη επικίνδυνη κατασταση, η οποία, εάν δεν αποφευχθεί, θα προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Υποδεικνύει μια ενδεχομένως επικάνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα μπορούσε να προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΣΟΧΗ: Υποδεικνύει μια ενδεχομένως επικάδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει τραυματισμό μικρής ή μέτριας σοβαρότητας.

Μπαταρίες Φορτιστές/Χρόνοι φόρτισης (λεπτά)***
Αρ. κατ. VDC		Ah Báρος (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132 DCB119
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50

*Κωδικός ημερομηνίας 201811475Β ή μεταγενέστερος
**Κωδικός ημερομηνίας 201536 ή μεταγενέστερος
***Αυτός ο πίνακας προορίζεται μόνο για καθοδήγηση, οι χρόνοι θα διαφέρουν ανάλογα με τη θερμοκρασία και την κατάσταση της μπαταρίας.

ΣΗΜΕΙΩΣΗ: Υποδεικνύει μια πρακτική που δεν έχει σχέση με προσωπικό τραυματισμό και η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει υλική ζημιά.

λώνει κίνδυνο ηλεκτροπληξίας.

λώνει κίνδυνο πυρκαγιάς.

ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΑ ΗΛΕΚΤΡΙΚΑ ΕΡΓΑΛΕΙΑ

ΙΔΟΠΟΙΗΣΗ: Διαβάστε όλες τις

προειδοποιήσεις ασφαλείας, τις οδηγίες, τις απεικονίσεις και τις προδιαγραφές που συνοδεύουν αυτό το ηλεκτρικό εργαλείο. Η μη τήρηση οποιασδήποτε από τις οδηγίες που αναφέρονται πιο κάτω μπορεί να έχει ως αποτέλεσμα ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό.

ΔΙΑΤΗΡΗΣΤΕ ΤΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΚΑΙ ΤΙΣ ΟΔΗΓΙΕΣ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ

Ο όρος «ηλεκτρικό εργαλείο» σε όλες τις προειδοποιήσεις, αναφέρεται σε εργαλείο που προφοδοτείται με ρεύμα από το ηλεκτρικό δίκτυο (με καλώδιο) ή σε εργαλείο που λειτουργεί με μπαταρία (ασύρματο).

1) Ασφάλεια χώρου εργασίας

a) Διατηρείτε το χώρο εργασίας καθαρό και καλά φωτισμένο. Οι μη τακτοποιημένοι ή σκοτεινοί χώροι, αποτελούν αιτία ατυχημάτων.
β) Μη λειτουργείτε τα ηλεκτρικά εργαλεία σε εκρηκτικές ατμόσφαιρες, όπως όταν υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες που μπορούν να προκαλέσουν ανάφλεξη στη οκόνη ή τις αναθυμιάσεις.
γ) Απομακρύνετε τα παιδιά και άλλα παρευρισκόμενα άτομα όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο. Η απόσπαση της προσοχής σας μπορεί να έχει ως αποτέλεσμα την απώλεια ελέγχου.

2) Ηλεκτρική ασφάλεια

a) Τα βύσματα των ηλεκτρικών εργαλείων πρέπει να ταιριάζουν με τις πρίζες. Μην τροποποιείτε

ποτέ το βύσμα με οποιονδήποτε τρόπο. Μη χρησιμοποιείτε τυχόν βύσματα προσαρμογέα με γειωμένα (με γείωση εδάφους) ηλεκτρικά εργαλεία. Με μη τροποποιημένα βύσματα και κατάλληλες πρίζες ελαττώνεται ο κίνδυνος ηλεκτροπληξίας.

β) Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, καλοριφέρ, εστίες κουζινών και ψυγεία. Ο κίνδυνος ηλεκτροπληξίας αυξάνεται όταν το σώμα σας είναι γειωμένο.

γ) Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή σε συνθήκες υγρασίας. Η είσοδος νερού σε ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

δ) Μην καταπονείτε υπερβολικά το καλώδιο. Μη χρησιμοποιείτε ποτέ το καλώδιο για τη μεταφορά, το τράβηγμα ή την αποσύνδεση του ηλεκτρικού εργαλείου. Κρατήστε το καλώδιο μακριά από θερμότητα, λάδι, αιχμηρές ακμές και κινούμενα μέρη. Καλώδια που έχουν υποστεί ζημιά ή περιπλεγμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

ε) Όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο σε εξωτερικό χώρο, να χρησιμοποιείτε μόνο καλώδια προέκτασης που είναι κατάλληλα για χρήση σε εξωτερικό χώρο. Η χρήση καλωδίου κατάλληλου για χρήση σε εξωτερικό χώρο ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

στ) Εάν είναι αναπόφευκτη η λειτουργία ηλεκτρικού εργαλείου σε χώρο με υψηλή υγρασία, χρησιμοποιήστε παροχή ηλεκτροδότησης με προστασία από ρεύματα διαρροής (RCD). Η χρήση μιας διάταξης RCD ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

3) Προσωπική ασφάλεια

a) Παραμείνετε σε εγρήγορση, προσέχετε τι κάνετε και χρησιμοποιείτε την κοινή λογική κατά τη χρήση ενός ηλεκτρικού εργαλείου. Μη χρησιμοποιείτε οποιοδήποτε ηλεκτρικό εργαλείο εάν είστε κουρασμένος(-η) ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμακευτικής αγωγής. Μια μόνο στιγμή απόσπασης της προσοχής σας καθώς χειρίζεστε ηλεκτρικά εργαλεία, μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό.

β) Χρησιμοποιείτε ατομικό προστατευτικό εξοπλισμό. Να φοράτε πάντοτε προστατευτικά γυαλιά. Η χρήση προστατευτικού εξοπλισμού όπως μάσκας για τη σκόνη, αντιολιοθητικών υποδημάτων, κράνους ή προστατευτικών ακουστικών για τις ανάλογες συνθήκες, θα ελαττώσει τους προσωπικούς τραυματισμούς.
γ) Αποτρέψτε τυχόν ακούσια εκκίνηση του εργαλείου. Βεβαιωθείτε ότι ο διακόπτης βρίσκεται στη θέση Off προτού συνδέσετε το εργαλείο στην πρίζα ή/ και στην μπαταρία, καθώς και προτού σηκώσετε ή μεταφέρετε το εργαλείο. Η μεταφορά ηλεκτρικών εργαλείων με το δάκτυλό σας στο διακόπτη ή η σύνδεση στην πρίζα εργαλείων με το διακόπτη στη θέση On ενέχουν κίνδυνο ατυχήματος.
δ) Αφαιρέστε οποιοδήποτε κλειδί ή ρυθμιστικό κλειδί προτού ενεργοποιήσετε το ηλεκτρικό εργαλείο. Ένα κλειδί ή ρυθμιστικό κλειδί που έχει αφεθεί προσαρτημένο σε κινητό τημα του ηλεκτρικού εργαλείου, μπορεί να προκαλέσει προσωπικό τραυματισμό.
ε) Μην προσπαθήσετε να φτάσετε απομακρυσμένα σημεία. Φροντίστε να έχετε πάντοτε την κατάλληλη στάση και να διατηρείτε την ισορροπία σας. Κατ' autóν τον τρόπο θα έχετε καλύτερο έλεγχο του εργαλείου σε απροσδόκητες καταστάσεις.
от) Να είστε ντυμένοι κατάλληλα. Μην φοράτε φαρδιά ενδύματα ή κοσμήματα. Διατηρείτε τα μαλλιά, τα ενδύματα και τα γάντια σας μακριά από κινούμενα μέρη. Τα φαρδιά ενδύματα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα μέρη.
η) Εάν οι συσκευές παρέχονται με σύνδεση συστημάτων αφαίρεσης και συλλογής σκόνης, φροντίστε τα συστήματα αυτά να είναι συνδεδεμένα και να χρησιμοποιούνται κατάλληλα. Η χρήση συστήματος συλλογής σκόνης μπορεί να ελαττώσει τους κινδύνους που οχετίζονται με τη οκόνη.
θ) Μην αφήνετε την εξοικείωση που έχετε αποκτήσει από τη συχνή χρήση εργαλείων να σας επιτρέψει να εφησυχάσετε και να αγνοείτε τις αρχές ασφαλούς χρήσης των εργαλείων. Μια απρόσεκτη ενέργεια μπορεί να προκαλέσει βαρύ τραυματιομό μέσα σε κλάσματα του δευτερολέπτου.

4) Χρήση και φροντίδα των ηλεκτρικών εργαλείων

a) Μη ζορίζετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε το κατάλληλο εργαλείο ανάλογα με την εφαρμογή. Η εργασία θα πραγματοποιηθεί με καλύτερο και πιο ασφαλή τρόπο όταν εκτελείται από το σωστά επιλεγμένο ηλεκτρικό εργαλείο με τον προβλεπόμενο ρυθμό.
β) Μη χρησιμοποιείτε το εργαλείο εάν ο διακόπτης δεν μεταβαίνει στις θέσεις On (Ενεργοποίηση) και Off (Απενεργοποίηση). Οποιοδήποτε εργαλείο δεν μπορεί να ελεγχθεί μέσω του διακόπτη του, είναι επικίνδυνο και πρέπει να επισκευαστεί.
γ) Αποσυνδέστε το φις από την πηγή ρεύματος και/ή το πακέτο μπαταρίας, αν είναι αποσπώμενο, από το

ηλεκτρικό εργαλείο, πριν διεξάγετε οποιαδήποτε ρύθμιση, αλλαγή εξαρτήματος ή όταν πρόκειται να αποθηκεύσετε το ηλεκτρικό εργαλείο. Αυτού του είδους τα μέτρα ασφαλείας ελαπώνουν τον κίνδυνο τυχαίας θέσης σε λειτουργία του ηλεκτρικού εργαλείου.

δ) Αποθηκεύετε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε μακριά από μέρη όπου μπορούν να τα προσεγγίσουν παιδιά και μην επιτρέπετε τη χρήση του ηλεκτρικού εργαλείου από άτομα που δεν είναι εξοικειωμένα με αυτό ή με τις οδηγίες χρήσης του. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από μη εκπαιδευμένους χειριστές.
ε) Συντηρείτε τα ηλεκτρικά εργαλεία. Ελέγξτε για τυχόν εσφαλμένη ευθυγράμμιση ή ενσφήνωση κινούμενων μερών, για τυχόν θραύση εξαρτημάτων και για τυχόν άλλες καταστάσεις που μπορεί να επηρεάσουν τη λειτουργία του ηλεκτρικού εργαλείου. Εάν το ηλεκτρικό εργαλείο έχει υποστεί ζημιά, φροντίστε για την επισκευή του πριν το χρησιμοποιήσετε. Πολλά ατυχήματα έχουν προκληθεί από ηλεκτρικά εργαλεία που δεν έχουν συντηρηθεί κατάλληλα.
στ) Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Τα κατάλληλα συντηρημένα εργαλεία κοπής με αιχμηρά άκρα κοπής έχουν μικρότερες πιθανότητες λυγίσματος κατά τη λειτουργία και ελέγχονται ευκολότερα.
η) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα παρελκόμενα και τα τρυπάνια κ.λπ. σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την εργασία που πρόκειται να πραγματοποιηθεί. Η χρήση ενός ηλεκτρικού εργαλείου για εργασίες διαφορετικές από αυτές για τις οποίες προορίζεται, μπορεί να οδηγήσει σε επικίνδυνη κατάσταση.
θ) Διατηρείτε τις λαβές και τις επιφάνειες κρατήματος στεγνές, καθαρές και απαλλαγμένες από λάδι και γράσο. Οι ολισθηρές λαβές και επιφάνειες κρατήματος δεν επιτρέπουν τον ασφαλή χειρισμό και έλεγχο του εργαλείου σε μη αναμενόμενες καταστάσεις.

5) Χρήση και φροντίδα των εργαλείων με μπαταρία

a) Επαναφορτίζετε μόνο με το φορτιστή που καθορίζεται από τον κατασκευαστή. Φορτιστής που είναι κατάλληλος για έναν τύπο μπαταριών, μπορεί να ενέχει κίνδυνο πυρκαγιάς όταν χρησιμοποιείται με άλλο τύπο μπαταριών.
β) Χρησιμοποιείτε τα ηλεκτρικά εργαλεία μόνο με τις ειδικά καθορισμένες μπαταρίες. Η χρήση μπαταριών άλλου τύπου ενέχει κίνδυνο τραυματισμού και πυρκαγιάς.
γ) Όταν η μπαταρία δεν χρησιμοποιείται, διατηρείτε την μακριά από άλλα μεταλλικά αντικείμενα, όπως συνδετήρες, νομίσματα, κλειδιά, καρφιά, βίδες ή άλλα μικρά μεταλλικά αντικείμενα που μπορεί να προκαλέσουν ηλεκτρική επαφή μεταξύ των δύο ακροδεκτών της μπαταρίας. Η βραχυκύκλωση των ακροδεκτών της μπαταρίας μπορεί να προκαλέσει εγκαύματα ή και λυρκαγιά.

δ) Κάτω από συνθήκες κακομεταχείρισης, μπορεί να εκτοξευτεί υγρό από τη μπαταρία. Αποφύγετε την επαφή με το υγρό αυτό. Εάν έλθετε σε επαφή κατά λάθος, ξεπλύνετε με άφθονο νερό. Σε περίπτωση που το υγρό έλθει σε επαφή με τα μάτια σας, ζητήστε ιατρική βοήθεια. Το υγρό που εκτοξεύεται από τη μπαταρία μπορεί να προκαλέσει ερεθισμούς ή εγκαύματα.

ε) Μη χρησιμοποιήσετε πακέτο μπαταρίας ή εργαλείο που έχει υποστεί ζημιά ή τροποποίηση. Οι μπαταρίες που έχουν υποστεί ζημιά ή τροποποίηση μπορεί να έχουν απρόβλεπτη συμπεριφορά, με αποτέλεσμα φωτιά, έκρηξη ή κίνδυνο τραυματισμού.

ζ) Μην εκθέσετε ένα πακέτο μπαταρίας ή εργαλείο σε φωτιά ή υπερβολική θερμοκρασία. Η έκθεση σε φωτιά ή σε θερμοκρασία πάνω από 130 °C μπορεί να προκαλέσει έκρηξη.

η) Τηρείτε όλες τις οδηγίες φόρτισης και μη φορτίζετε το πακέτο μπαταρίας ή το εργαλείο εκτός των ορίων θερμοκρασίας που ορίζονται στις προδιαγραφές. Η ακατάλληλη φόρτιση ή η φόρτιση σε θερμοκρασίες εκτός των προβλεπόμενων ορίων μπορεί να προξενήσει ζημιά στην μπαταρία και να αυξήσει τον κίνδυνο φωτιάς.

6) Συντήρηση (Σέρβις)

a) Φροντίζετε η συντήρηση του ηλεκτρικού εργαλείου να πραγματοποιείται από πιστοποιημένο για επισκευές άτομο, με τη χρήση μόνο πανομοιότυπων ανταλλακτικών. Κατ' αυτό τον τρόπο εξασφαλίζεται η ασφάλεια του ηλεκτρικού εργαλείου.

β) Ποτέ μην κάνετε σέρβις σε πακέτα μπαταριών που έχουν υποστεί ζημιά. Το σέρβις των πακέτων μπαταριών πρέπει να γίνεται μόνο από τον κατασκευαστή ή από εξουσιοδοτημένους παρόχους σέρβις.

Πρόσθετοι ειδικοί κανόνες ασφαλείας για τη φρεζοκαβιλιέρα

• Τα δισκοπρίονα πρέπει να είναι διαβαθμισμένα τουλάχιστον για την ταχύτητα που επισημαίνεται πάνω στο εργαλείο. Αν τα κοπτικά δίσκου λειτουργήσουν πάνω από την ονομαστική ταχύτητα μπορεί να εκτιναχτούν σε θραύσματα και να προκαλέσουν τραυματισμό.

- Χρησιμοποιείτε πάντα τον προφυλακτήρα. Αυτός προστατεύει το χειριοτή από θραύοματα του οπαομένου κοπτικού δίσκου και από αθέλητη επαφή με το κοπτικό δίσκου.

- Να κρατάτε το ηλεκτρικό εργαλείο από μονωμένες επιφάνειες λαβής, επειδή το κοπτικό εργαλείο μπορεί να έρθει σε επαφή με το ίδιο του το καλώδιο. Αν κόψει το καλώδιο που βρίσκεται υπό τάση μπορεί να τεθούν υπό ηλεκτρική τάση και τα εκτεθειμένα μεταλλικά μέρη του ηλεκτρικού εργαλείου και να προκληθεί ηλεκτροπληξία στο χειριστή.

• Η ΜΕΓΙΣΤΗ επιτρεπόμενη διάμετρος κοπτικού δίσκου είναι 102 mm.

- MH χρησιμοποιείτε μη αιχυηρά κοπτικά δίσκου ή που έχουν υποστεί ζημιά.

- Πριν τη χρήση ελέγξτε τη σωστή λειτουργία του συστήματος ανάσυρασης του προφυλακτήρα.

- Φοράτε μάσκα προστασίας από σκόνη. Η έκθεση σε σωματίδια σκόνης μπορεί να προκαλέσει δυσκολία στην αναπνοή και ενδεχομένως σωματική βλάβη.

• Πάντα να βεβαιώνεστε ότι το ηλεκτρικό εργαλείο έχει απενεργοποιηθεί πριν το συνδέσετε στο δίκτυο ρεύματος.

- Μην απενεργοποιήσετε το εργαλείο πριν η λεπίδα κινείται ελεύθερα.

- Πριν αρχίσετε την εργασία, αφαιρέστε όλα τα καρφιά και τα μεταλλικά αντικείμενα από το τεμάχιο εργασίας.

- Μετά την απενεργοποίηση, ποτέ μην επιχειρήσετε να σταματήσετε τη λεπίδα πιέζοντάς την πλευρικά.

- Το εργαλείο πρέπει να χρησιμοποιείται μόνο για κοπή ξύλου ή πλαστικού.

- Να βεβαιώνεστε ότι όλες οι διατάξεις που καλύπτουν τη λεπίδα βρίσκονται σε άψογη λειτουργική κατάσταση.

- Ποτέ μην αφήσετε το εργαλείο σε τραπέζι ή πάγκο εργασίας αν δεν έχει απενεργοποιηθεί.

- Επιτρέπεται να χρησιμοποιούνται μόνο λεπίδες που συμμορφώνονται στις προδιαγραφές που περιέχονται στις παρούσες οδηγίες χρήσης.

- Δεν πρέπει να χρησιμοποιούνται λεπίδες από χαλυβδοκράματα υψηλής αντοχής για μεγάλης ταχύτητας εργαλεία (χάλυβα HSS). Τα βέλτιστα αποτελέσματα επιτυγχάνονται με χρήση λεπίδων με μύτες καρβιδίου ή CrV (χρωμίου βαναδίου).

- Θα πρέπει να χρησιμοποιούνται μόνο κοφτερές λεπίδες σε τέλεια λειτουργική κατάσταση. Οι ραγισμένες ή λυγισμένες λεπίδες θα πρέπει να απορρίπτονται και να αντικαθίστανται άμεσα.

- Βεβαιωθείτε ότι η λεπίδα είναι στερεωμένη καλά και περιστρέφεται στη σωστή κατεύθυνση.

- Ανάδραση προκαλείται όταν το εργαλείο αρχίσει να ακινητοποιείται απότομα και κινηθεί πίω προς το χειριοτή. Ελευθερώστε άμεσα το διακόπτη αν η λεπίδα κολλήσει ή ακινητοποιηθεί το εργαλείο.

• Διατηρείτε τις λεπίδες αιχμηρές.

- Υποστηρίζετε μεγάλης επιφάνειας τεμάχια κοντά στην περιοχή κοπής.

- Όταν εκτελείτε μια κοπή μην αφαιρείτε το εργαλείο από το τεμάχιο εργασίας ενώ η λεπίδα περιστρέφεται. Απελευθερώστε το διακόπτη ον/off και περιμένετε πρώτα να σταματήσει τελείως η λεπίδα.

Υπολειπόμενοι κίνδυνοι

Παρά την εφαρμογή των σχετικών κανονισμών ασφαλείας και την εφαρμογή διατάξεων ασφαλείας, ορισμένοι υπολειπόμενοι κίνδυνοι δεν μπορούν να αποφευχθούν. Αυτοί είναι:

• Βλάβη της ακοής.
• Κίνδυνος τραυματισμού κατά την αλλαγή του δίσκου.
- Κίνδυνος εισπνοής σκόνης από υλικά τα οποία όταν κοπούν μπορεί να είναι επιβλαβή.

Φορτιστές

Οι φορτιστές DEWALT δεν χρειάζονται καμία ρύθμιση και έχουν σχεδιαστεί για τη μεγαλύτερη δυνατή ευκολία χρήσης τους.

Ασφαλής χρήση ηλεκτρικού ρεύματος

Το ηλεκτρικό μοτέρ έχει σχεδιαστεί μόνο για μία τάση. Ελέγχετε πάντα ότι η τάση του πακέτου μπαταριών συμφωνεί με αυτήν που αναγράφεται στην πινακίδα τεχνικών χαρακτηριστικών. Επίσης να βεβαιώνεστε ότι η τάση του φορτιστή σας αντιστοιχεί ο' αυτή του ρεύματος δικτύου.

Ο φορτιστής σας μάρκας DEWALT έχει διπλή μόνωση σύμφωνα με το πρότυπο EN60335 και επομένως δεν απαιτείται αγωγός γείωσης.

Αν υποστεί ζημιά το καλώδιο τροφοδοσίας ρεύματος, αυτό πρέπει να αντικατασταθεί μόνο από την εταιρεία DEWALT ή έναν εξουσιοδοτημένο οργανισμό σέρβις.

Χρήση καλωδίου επέκτασης

Δεν πρέπει να χρησιμοποιείτε καλώδιο επέκτασης, εκτός αν είναι απολύτως απαραίτητο. Χρησιμοποιείτε εγκεκριμένο καλώδιο επέκτασης κατάλληλο για την κατανάλωση ρεύματος του φορτιστή σας (βλ. Τεχνικά χαρακτηριστικά). Το ελάχιστο μέγεθος αγωγών είναι 1 mm², το μέγιστο μήκος είναι 30 m. Όταν χρησιμοποιείτε καλώδιο σε καρούλι, πάντα ξετυλίγετε τελείως το καλώδιο.

Σημαντικές οδηγίες ασφαλείας για όλους τους φορτιστές μπαταριών

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ: Το παρόν εγχειρίδιο περιέχει σημαντικές οδηγίες ασφάλειας και λειτουργίας για συμβατούς φορτιστές μπαταριών (ανατρέξτε στα Τεχνικά χαρακτηριστικά).

• Πριν χρησιμοποιήσετε τον φορτιστή, διαβάστε όλες τις οδηγίες και τις επισημάνοεις προσοχής πάνω στον φορτιστή, το πακέτο μπαταριών και το προϊόν όπου χρησιμοποιείται το πακέτο μπαταριών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος ηλεκτροπληξίας. Μην εισμήψετε να ειοέλθει οποιοδήποτε υγρό μέσα οτον φορτιστή. Μπορεί να προκληθεί ηλεκτροπληξία.

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Συνιστούμε τη χρήση διάταξης προστασίας από ρεύμα διαρροής με διαβάθμιοη έντασης ρεύματος διαρροής 30 mA ή μικρότερη.

ΠΡΟΣΟΧΗ: Κίνδυνος εγκαυμάτων. Για να μειώσετε τον κίνδυνο τραυματισμού, φορτίζετε μόνο επαναφορτιζόμενες μπαταρίες DEWALT. Άλλοι τύποι μπαταριών μπορεί να εκραγούν, προκαλώντας τραυματισμό και ζημιά.

ΠΡΟΣΟΧΗ: Τα παιδιά θα πρέπει να βρίοκονται υπό ε φαψη ώστε να διασφαλίζεται ότι δεν παιζουν με τη συοκευή.

ΣΗΜΕΙΩΣΗ: Υπό ορισμένες συνθήκες, με τον φορτιστή συνδεδεμένο στην παροχή ρεύματος, οι εκτεθειμένες επαφές φόρτισης μέσα στον φορτιστή μπορεί να βραχυκυκλωθούν από ξένο υλικό. Τα ξένα υλικά με αγώγιμες ιδιότητες, όπως είναι, αλλά χωρίς περιορισμό σε αυτά, το σύρμα τριψίματος, το αλουμινόχαρτο ή οποιαδήποτε συσσώρευση μεταλλικών σωματιδίων, θα πρέπει να διατηρούνται μακριά από τις κοιλότητες των

φορτιστών. Πάντα αποσυνδέετε τον φορτιστή από την παροχή ρεύματος όταν δεν υπάρχει πακέτο μπαταριών μέσα στην κοιλότητα του φορτιστή. Αποσυνδέετε τον φορτιστή από την πρίζα πριν επιχειρήσετε να τον καθαρίσετε.

- MHN επιχειρήσετε να φορτίσετε το πακέτο μπαταριών με οποιουσδήποτε φορτιστές άλλους από τους αναφερόμενους στο παρόν εγχειρίδιο. Ο φορτιστής και το πακέτο μπαταριών έχουν οχεδιαστεί ειδικά για να λειτουργούν μαζί.

- Autoi οι φορτιστές δεν προορίζονται για οποιεσδήποτε χρήσεις άλλες από τη φόρτιση επαναφορτιζόμενων μπαταριών DEWALT. Οποιεσδήποτε άλλες χρήσεις μπορεί να προκαλέσουν κίνδυνο πυρκαγιάς και ελαφράς ή θανατηφόρου ηλεκτροπληξίας.

- Μην εκθέσετε τον φορτιστή σε βροχή ή χιόνι.

- Τραβάτε το φις και όχι το καλώδιο όταν αποσυνδέετε τον φορτιστή. Έτοι θα μειωθεί ο κίνδυνος ζημιάς στο φις και στο καλώδιο.

- Να βεβαιώνεστε ότι το καλώδιο έχει διευθετηθεί έτσι ώστε να μην πατηθεί, μπερδευτεί στα πόδια ατόμων ή υποβληθεί με άλλο τρόπο σε ζημιά ή καταπόνηση.

- Μη χρησιμοποιείτε καλώδιο επέκτασης, εκτός αν είναι απολύτως απαραίτητο. Η χρήση ακατάλληλου καλωδίου επέκτασης θα μπορούσε να επιφέρει κίνδυνο πυρκαγιάς και ελαφράς ή θανατηφόρου ηλεκτροπληξίας.

- Μην τοποθετείτε οποιοδήποτε αντικείμενο πάνω στον φορτιστή και μην τοποθετείτε τον φορτιστή πάνω σε μαλακή επιφάνεια που θα μπορούσε να φράξει τα ανοίγματα αερισμού και να έχει ως αποτέλεσμα έντονη εσωτερική θέρμανση. Τοποθετείτε τον φορτιστή μακριά από οποιαδήποτε πηγή θερμότητας. Ο φορτιστής αερίζεται μέσω ανοιγμάτων στο πάνω και στο κάτω μέρος του περιβλήματος.

- Μη χρησιμοποιήσετε τον φορτιστή αν το καλώδιο ή το φις του έχει υποστεί ζημιά—φροντίστε να αντικατασταθούν άμεσα.

- Μη χρησιμοποιήσετε τον φορτιστή αν έχει δεχτεί δυνατό χτύπημα, έχει πέσει ή αν έχει υποστεί ζημιά με οποιονδήποτε άλλο τρόπο. Παραδώστε τον σε εξουσιοδοτημένο κέντρο σέρβις.

- Μην αποσυναρμολογήσετε τον φορτιστή. Παραδώστε τον σε εξουσιοδοτημένο κέντρο σέρβις όταν απαιτείται σέρβις ή επισκευή. Η λανθασμένη επανασυναρμολόγηση μπορεί να έχει ως αποτέλεσμα κίνδυνο ελαφράς ή θανατηφόρου ηλεκτροπληξίας ή πυρκαγιάς.

- Σε περίπτωση που το καλώδιο τροφοδοσίας ρεύματος έχει υποστεί ζημιά, αυτό πρέπει να αντικατασταθεί άμεσα από τον κατασκευαστή, τον αντιπρόσωπό του για σέρβις ή άτομο με παρόμοια εξειδίκευση, ώστε να αποτραπεί οποιοοδήποτε κίνδυνος.

- Αποσυνδέετε τον φορτιστή από την πρίζα πριν επιχειρήσετε οποιονδήποτε καθαρισμό. Έτσι θα μειωθεί ο κίνδυνος ηλεκτροπληξίας. Με την αφαίρεση του πακέτου μπαταριών δεν μειώνεται αυτός ο κίνδυνος.

• ΠΟΤΕ μην επιχειρήσετε να συνδέσετε δύο φορτιστές μεταξύ τους.
- Ο φορτιστής έχει σχεδιαστεί για να λειτουργεί με κανονικό οικιακό ρεύμα 230 V. Μην επιχειρήσετε να τον χρησιμοποιήσετε με οποιαδήποτε άλλη τάση. Αυτό δεν ισχύει για τον φορτιστή οχήματος.

Φόρτιση μιας μπαταρίας (Εικ. [Fig.] B)

1. Συνδέστε τον φορτιστή σε κατάλληλη πρίζα πριν τοποθετήσετε ένα πακέτο μπαταριών.
2. Εισάγετε το πακέτο μπαταριών 12 στον φορτιστή και βεβαιωθείτε ότι το πακέτο μπαταριών έχει τερματίσει πλήρως στην κανονική του θέση μέσα στον φορτιστή. Η κόκκινη λυχνία (φόρτισης) θα αναβοοβήνει επανειλημμένα υποδηλώνοντας ότι έχει αρχίσει η διαδικασία φόρτισης.
3. Η φόρτιση έχει ολοκληρωθεί όταν η κόκκινη λυχνία είναι μόνιμα αναμμένη. Τότε το πακέτο μπαταριών είναι πλήρως φορτιομένο και μπορείτε να το χρησιμοποιήσετε άμεσα ή να το αφήσετε τοποθετημένο στον φορτιστή. Για να αφαιρέσετε το πακέτο μπαταριών από τον φορτιστή, πατήστε το κουμπί απασφάλισης μπαταρίας 13 που υπάρχει πάνω στο πακέτο μπαταριών.

ΣΗΜΕΙΩΣΗ: Για να εξασφαλίσετε μέγιστη απόδοση και μέγιστη ωφέλιμη ζωή των πακέτων μπαταριών ιόντων λιθίου, φορτίζετε πλήρως ένα πακέτο μπαταριών πριν την πρώτη χρήση του.

Λειτουργία του φορτιστή

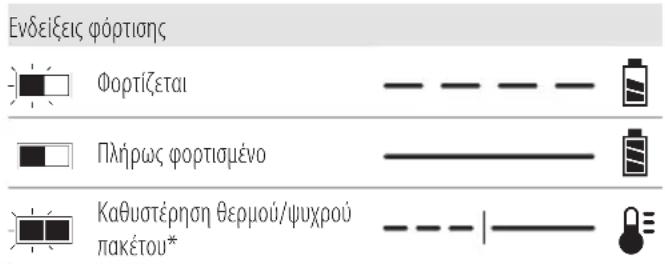

Ανατρέξτε στις παρακάτω ενδείξεις σχετικά με την κατάσταση φόρτισης του πακέτου μπαταριών.

Ενδείξεις φόρτισης Φορτίζεται Πλήρως φορτισμένο Καθυστέρηση θερμού/ψυχρού πακέτου*

* Η κόκκινη λυχνία θα συνεχίσει να αναβοοβήνει, αλλά θα είναι αναμμένη μια κίτρινη ενδεικτική λυχνία στη διάρκεια αυτής της διαδικασίας. Αφού το πακέτο μπαταριών φθάσει σε κατάλληλη θερμοκρασία, η κίτρινη λυχνία θα σβήσει και ο φορτιστής θα συνεχίσει τη διαδικασία φόρτισης.

Ο/Οι συμβατός(-οἱ) φορτιστής(-ές) δεν θα φορτίσουν ένα πακέτο μπαταριών που παρουσιάζει βλάβη. Ο φορτιστής θα υποδείξει ότι υπάρχει βλάβη στην μπαταρία με το να μην ανάψει καμία ενδεικτική λυχνία.

ΣΗΜΕΙΩΣΗ: Αυτό θα μπορούσε να οημαίνει και πρόβλημα με τον φορτιστή.

Αν ο φορτιστής υποδηλώνει πρόβλημα, παραδώστε τον φορτιστή και το πακέτο μπαταριών για έλεγχο σε εξουσιοδοτημένο κέντρο σέρβις.

Καθυστέρηση θερμού/ψυχρού πακέτου

Αν ο φορτιστής ανιχνεύσει πακέτο μπαταριών με υπερβολικά υψηλή ή χαμηλή θερμοκρασία, ξεκινά αυτόματα μια Καθυστέρηση θερμού/ψυχρού πακέτου, αναστέλλοντας τη φόρτιση έως ότου το πακέτο μπαταριών έχει φθάσει σε

κατάλληλη θερμοκρασία. Κατόπιν, ο φορτιστής αρχίζει αυτόματα τη φόρτιση του πακέτου. Αυτή η λειτουργία διασφαλίζει τη μέγιστη διάρκεια ζωής του πακέτου μπαταριών.

Ένα κρύο πακέτο μπαταριών θα φορτίζεται πιο αργά από ένα θερμό πακέτο μπαταριών. Το πακέτο μπαταριών θα φορτιστεί με αυτή τη μικρότερη ταχύτητα σε όλον τον κύκλο φόρτισης και δεν θα επιστρέψει στη μέγιστη ταχύτητα φόρτισης ακόμα και το πακέτο μπαταριών ζεσταθεί.Ο φορτιστής DCB118 είναι εξοπλιομένος με εσωτερικό ανεμιστήρα που έχει σχεδιαστεί για να ψύχει το πακέτο μπαταριών. Ο ανεμιστήρας θα ενεργοποιείται αυτόματα όταν χρειάζεται να ψυχθεί το πακέτο μπαταριών. Σε καμία περίπτωση μη χρησιμοποιήσετε τον φορτιστή αν ο ανεμιστήρας δεν λειτουργεί σωστά ή αν είναι φραγμένες οι σχισμές αερισμού. Μην επιτρέψετε την είσοδο ξένων αντικειμένων οτο εσωτερικό του φορτιστή.

Ηλεκτρονικό σύστημα προστασίας

Τα εργαλεία XR Li-Ion (ιόντων λιθίου) έχουν σχεδιαστεί με ένα Ηλεκτρονικό Σύοτημα Προστασίας το οποίο προστατεύει το πακέτο μπαταριών από υπερφόρτωση, υπερθέρμανοη ή βαθιά εκφόρτιση.

Το εργαλείο θα απενεργοποιηθεί αυτόματα αν ενεργοποιηθεί το ηλεκτρονικό σύστημα προσταοίας. Αν συμβεί αυτό, τοποθετήστε το πακέτο μπαταριών ιόντων λιθίου στον φορτιστή έως ότου φορτιστεί πλήρως.

Στερέωση σε τοίχο

Αυτοί οι φορτιστές έχουν σχεδιαστεί να μπορούν να στερεωθούν σε τοίχο ή να στέκονται όρθιοι πάνω σε τραπέζι ή επιφάνεια εργασίας. Αν πρόκειται να στερεωθεί σε τοίχο, τοποθετήστε τον φορτιστή κοντά σε πρίζα ρεύματος και μακριά από γωνίες ή άλλα εμπόδια που μπορεί να εμποδίζουν τη ροή του αέρα. Χρησιμοποιήστε την πίσω πλευρά του φορτιστή ως υπόδειγμα για τον καθορισμό της θέσης των βιδών στερέωσης στον τοίχο. Στερεώστε τον φορτιστή με ασφάλεια χρησιμοποιώντας βίδες γυψοσανίδας (αγοράζονται ξεχωριστά) μήκους τουλάχιστον 25,4 mm με κεφαλή βίδας διαμέτρου 7–9 mm, βιδωμένες σε ξύλο σε βέλτιστο βάθος με τρόπο ώστε κάθε βίδα να προεξέχει περίπου 5,5 mm. Ευθυγραμμίστε τις εγκοπές στην πίσω πλευρά του φορτιστή με τις βίδες που προεξέχουν και συμπλέξτε τις βίδες πλήρως μέσα στις εγκοπές.

Οδηγίες καθαρισμού του φορτιστή

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος ηλεκτροπληξίας. Απεσυνδέετε το φορτιστή από την πρίζα ρεύματος

ΑС πριν τον καθαρισμό. Οι ρύποι και το γράσο μπορούν να αφαιρεθούν από τις εξωτερικές επιφάνειες του φορτιστή με χρήση ενός πανιού ή μιας μαλακής, μη μεταλλικής βούρτσας. Μη χρησιμοποιείτε νερό ή οποιοδήποτε καθαριστικό διάλυμα. Ποτέ μην αφήσετε οποιοδήποτε υγρό να εισέλθει στο εργαλείο. Ποτέ μη βυθίσετε κανένα μέρος του εργαλείου σε υγρό.

Μπαταρία

Σημαντικές οδηγίες ασφαλείας για κάθε τύπο μπαταρίας

Όταν παραγγέλνετε εφεδρικές μπαταρίες, φροντίστε να συμπεριλάβετε τον αριθμό καταλόγου και την τάση.

Η μπαταρία δεν είναι πλήρως φορτισμένη όταν αφαιρείται από τη συσκευασία της. Προτού χρησιμοποιήσετε την μπαταρία και τον φορτιστή, διαβάστε τις παρακάτω πληροφορίες ασφαλείας. Στη συνέχεια, ακολουθήστε τις διαδικασίες φόρτισης που περιγράφονται.

ΔΙΑΒΑΣΤΕ ΟΛΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

• Μη φορτίσετε ή χρησιμοποιήσετε μπαταρία σε εκρηκτική ατμόσφαιρα, όπως με παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Η εισαγωγή ή αφαίρεση της μπαταρίας από το φορτιοτή μπορεί να προκαλέσει ανάφλεξη της σκόνης ή των αναθυμιάσεων.
• Ποτέ μην αναγκάσετε το πακέτο μπαταριών να εισέλθει με τη βία στο φορτιστή. Μην τροποποιήσετε το πακέτο μπαταριών με οποιονδήποτε τρόπο για να ταιριάζει με μη συμβατό φορτιστή, γιατί το πακέτο μπαταριών μπορεί να σπάσει προκαλώντας σοβαρό τραυματισμό.
  • Φορτίζετε τα πακέτα μπαταριών μόνο σε φορτιστές DEWALT.
• MHN πιτοιλίζετε ή βυθίζετε σε νερό ή άλλα υγρά.
• Μην αποθηκεύετε ή χρησιμοποιείτε το εργαλείο και το πακέτο μπαταρίας σε θέσεις όπου η θερμοκρασία μπορεί να πέσει κάτω από τους 4 °C (39,2 °F) (όπως σε εξωτερικά παραπήγματα ή μεταλλικά κτίρια το χειμώνα) ή να υπερβεί τους 40 °C (104 °F) (όπως σε εξωτερικά παραπήγματα ή μεταλλικά κτίρια το καλοκαίρι).
• Μην αποτεφρώσετε την μπαταρία ακόμη και εάν έχει υποστεί σοβαρή ζημιά ή έχει φθαρεί εντελώς. Σε περίπτωση πυρκαγιάς, η μπαταρία μπορεί να εκραγεί. Κατά την καύση μπαταριών ιόντων λιθίου δημιουργούνται τοξικές αναθυμιάσεις και υλικά.
• Εάν το περιεχόμενο της μπαταρίας έρθει σε επαφή με το δέρμα, ξεπλύνετε αμέσως την περιοχή με ήπιο σαπούνι και νερό. Εάν το υγρό της μπαταρίας εισέλθει στα μάτια, ξεπλύνετε με άφθονο νερό επί 15 λεπτά ή έως ότου σταματήσει ο ερεθισμός. Εάν η ιατρική βοήθεια είναι απαραίτητη, ο ηλεκτρολύτης της μπαταρίας αποτελείται από ένα μίγμα υγρών οργανικών υδρογονανθράκων και αλάτων λιθίου.
  • Τα περιεχόμενα των κυψελών μιας ανοιχτής μπαταρίας μπορούν να προκαλέσουν ερεθισμό του αναπνευστικού συστήματος. Αναπνεύστε καθαρό αέρα. Εάν τα συμπτώματα επιμένουν, ζητήστε ιατρική βοήθεια.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος εγκαυμάτων. Το υγρό της μεσφερίας ενδέχεται να είναι εύφλεκτο εάν εκτεθεί σε σπινθήρα ή φλόγα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μην επιχειρήσετε να ανοίξετε το πακέτο μπαταριών για οποιονδήποτε λόγο. Αν το περίβλημα του πακέτου μπαταριών είναι ραγιομένο ή έχει υποστεί ζημιά, μην εισάγετε το πακέτο στο φορτιστή. Μη συνθλίψετε, ρίξετε κάτω ή προξενήσετε ζημιά στο πακέτο μπαταριών. Μη χρησιμοποιήσετε πακέτο μπαταριών ή φορτιστή που έχει δεχθεί ισχυρό χτύπημα, έχει πέσει, έχει πατηθεί από όχημα ή έχει υποστεί ζημιά με οποιονδήποτε τρόπο (π.χ τρυπηθεί με καρφί, χτυπηθεί με οφυρί, πατηθεί). Μπορεί να προκληθεί ελαφρά ή θανατηφόρος ηλεκτροπληξία. Τα πακέτα μπαταριών που έχουν υποστεί

ζημιά θα πρέπει να παραδίδονται στο κέντρο σέρβις για ανακύκλωση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος πυρκαγιάς. Μην απεσηκεύετε ή μεταφέρετε το πακέτο μπαταρίας με τρόπο ώστε μεταλλικά αντικείμενα να μπορούν να έρθουν σε επαφή με εκτεθειμένους ακροδέκτες μπαταρίας. Για παράδειγμα, μην τοποθετείτε το πακέτο μπαταρίας μέσα σε ποδίες, τοέπες, εργαλειοθήκες, κουτιά μεταφοράς προϊόντων, συρτάρια κλπ. μαζί με μη στερεωμένα καρφιά, βίδες, κλειδιά κλπ.

ΠΡΟΣΟΧΗ: Όταν δεν χρησιμοποιείται το εργαλείο, το πεθετείτε το με την πλευρά του σε σταθερή επιφάνεια, όπου δεν θα αποτελέσει κίνδυνο λόγω παραπατήματος ή πτώσης. Ορισμένα εργαλεία με μεγάλα πακέτα μπαταριών μπορούν να στέκονται όρθια πάνω στο πακέτο μπαταριών αλλά μπορεί να πέσουν εύκολα αν σπρωχτούν.

Μεταφορά

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος πυρκαγιάς. Η μεταφορά μπαταριών μπορεί ενδεχομένως να γίνει αιτία πυρκαγιάς αν οι πόλοι της μπαταρίας έρθουν κατά λάθος σε επαφή με αγώγιμα υλικά. Κατά την μεταφορά μπαταριών να βεβαιώνεστε ότι οι πόλοι των μπαταριών είναι προστατευμένοι και καλά μονωμένοι από υλικά που θα μπορούσαν να έρθουν σε επαφή μαζί τους και να προκαλέσουν βραχυκύκλωμα.

ΣΗΜΕΙΩΣΗ: Οι μπαταρίες ιόντων λιθίου δεν πρέπει να τοποθετούνται σε παραδιδόμενες αποσκευές.

Οι μπαταρίες DEWALT συμμορφώνονται με όλους τους εφαρμόσιμους κανονισμούς μεταφορών προϊόντων, όπως autoi καθορίζονται από τα βιομηχανικά και νομικά πρότυπα, στα οποία περιλαμβάνονται ο Συστάσεις των Ηνωμένων Εθνών σχετικά με τη μεταφορά επικίνδυνων αγαθών, οι κανονισμοί μεταφοράς επικίνδυνων αγαθών της Διεθνούς Ένωσης Αερομεταφορών (IATA), οι διεθνείς ναυτιλιακοί κανονισμοί περί επικίνδυνων αγαθών (IMDG) και η Ευρωπαϊκή συμφωνία για τις διεθνείς οδικές μεταφορές επικίνδυνων αγαθών (ADR). Τα στοιχεία και οι μπαταρίες λιθίου-ιόντων έχουν δοκιμαστεί σύμφωνα με το τμήμα 38,3 του Εγχειριδίου και κριτηρίων δοκιμών των συστάσεων των Ηνωμένων Εθνών σχετικά με τη μεταφορά επικίνδυνων αγαθών.

Στις περισσότερες περιπτώσεις, η μεταφορά πακέτου μπαταρίας DEWALT δεν θα εμπίπτει στην ταξινόμηση ενός πλήρως ελεγχόμενου Επικίνδυνου υλικού Κλάσης 9. Γενικά, μόνο μεταφορές που περιέχουν μπαταρία λιθίου-ιόντων με ονομαστική τιμή ενέργειας μεγαλύτερη από 100 βατώρες (Wh) θα απαιτεί να γίνονται ως πλήρως ελεγχόμενα φορτία Κλάσης 9. Σε όλες τις μπαταρίες λιθίου-ιόντων, η ονομαστική τους τιμή σε βατώρες επισημαίνεται πάνω στη συσκευασία. Επιπλέον, λόγω κανονιστικών περιπλοκών, η DEWALT δεν συνιστά τη μεταφορά δι' αέρος ξεχωριστών πακέτων μπαταρίων λιθίου-ιόντων, ανεξάρτητα από την ονομαστική τιμή βατωρών. Οι μεταφορές εργαλείων που περιέχουν μπαταρίες (συνδυασμένα κιτ) μπορούν να γίνουν δι' αέρος ως εξαίρεση αν η ονομαστική τιμή σε βατώρες του πακέτου μπαταρίας δεν είναι μεγαλύτερη από 100 Wh.

Ανεξάρτητα από το αν μια αποστολή θεωρείται εξαιρούμενη ή πλήρως ρυθμιζόμενη, αποτελεί ευθύνη του αποστολέα να λάβει υπόψη του τους πιο πρόσφατους κανονισμούς για τις απαιτήσεις συσκευασίας, σήμανσης και τεκμηρίωσης.

Οι πληροφορίες που παρέχονται στην παρούσα ενότητα του εγχειριδίου, παρέχονται καλή τη πίστη και πιστεύεται ότι είναι ακριβείς κατά το χρόνο της σύνταξης του εγγράφου. Ωστόσο δεν παρέχεται καμία εγγύηση, ρητή ή συναγόμενη. Αποτελεί ευθύνη του αγοραστή να βεβαιωθεί ότι οι δραστηριότητές του συμμορφώνονται με τους εφαρμοστέους κανονισμούς.

Συστάσεις για την αποθήκευση

1. Το καλύτερο μέρος αποθήκευσης είναι ένα δροσερό και στεγνό μέρος, μακριά από το άμεσο ηλιακό φως και την υπερβολική ζέστη ή κρύο. Για βέλτιστη απόδοση και διάρκεια ζωής, αποθηκεύετε τις μπαταρίες σε θερμοκρασία δωματίου όταν δεν τις χρησιμοποιείτε.
2. Για μεγάλο χρόνο φύλαξης, για τα καλύτερα αποτελέσματα συνιστάται να αποθηκεύετε το πακέτο μπαταριών πλήρως φορτισμένο, σε δροσερό, ξηρό μέρος, εκτός του φορτιστή.

ΣΗΜΕΙΩΣΗ: Τα πακέτα μπαταριών δεν θα πρέπει να αποθηκεύονται τελείως εκφορτισμένα. Το πακέτο μπαταριών θα χρειαστεί να επαναφορτιστεί πριν τη χρήση.

Ετικέτες στο φορτιστή και την μπαταρία

Επιπλέον των εικονογραμμάτων που χρησιμοποιούνται στο εγχειρίδιο αυτό, οι ετικέτες πάνω στο φορτιστή και στο πακέτο μπαταριών μπορεί να δείχνουν τα εξής εικονογράμματα:

Διαβάστε το εγχειρίδιο οδηγιών πριν από τη χρήση.

Ανατρέξτε στα Τεχνικά δεδομένα για το χρόνο φόρτισης.

Μην αγγίζετε με αγώγιμα αντικείμενα.

Μη φορτίζετε κατεστραμμένες μπαταρίες.

Να μην εκτίθεται σε νερό.

Φροντίζετε για την άμεση αντικατάσταση τυχόν ελαττωματικών καλωδίων.

Η φόρτιση να γίνεται μόνο σε θερμοκρασία από 4 °C έως 40 °C.

Μόνο για χρήση σε εσωτερικό χώρο.

Απορρίψτε την μπαταρία με φιλικό προς το περιβάλλον τρόπο.

Φορτίζετε τα πακέτα μπαταριών DEWALT μόνο με τους προβλεπόμενους φορτιστές DEWALT. Η φόρτιση πακέτων μπαταριών άλλων από τις προβλεπόμενες

μπαταρίες DEWALT με χρήση φορτιστή DEWALT μπορεί να προκαλέσει έκρηξή τους ή άλλες επικίνδυνες καταστάσεις.

Μην πετάτε το πακέτο μπαταριών σε φωτιά.

Τύπος μπαταρίας

Τα εξής εργαλεία λειτουργούν με πακέτο μπαταριών 18 V: DCW682

Επιτρέλεται να χρησιμοποιούνται αυτά τα πακέτα μπαταριών: DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185, DCB187, DCB189, DCBP034. Ανατρέξτε στα Τεχνικά χαρακτηριοτικά για περισσότερες πληροφορίες.

Περιεχόμενα συσκευασίας

Η συσκευασία περιέχει:

1Φρεζοκαβιλιέρα

1 Σακούλασκόνης

2Προσαρμογείςσκόνης

1Κλειδίμεπείρους

1 Κλειδί Torx T20

1 Πακέτο μπαταριών ιόντων λιθίου (μοντέλα C1, D1, G1, L1, M1, P1, S1, T1, X1, Y1)
2 Πακέτα μπαταριών ιόντων λιθίου (μοντέλα C2, D2, G2, L2, M2, P2, S2, T2, X2, Y2)
3 Πακέτα μπαταριών ιόντων λιθίου (μοντέλα C3, D3, G3, L3, M3, P3, S3, T3, X3, Y3)

1Εγχειρίδιοοδηγιών

ΣΗΜΕΙΩΣΗ: Τα μοντέλα Ν δεν συμπεριλαμβάνουν πακέτα μπαταριών, φορτιστές και κουτιά μεταφοράς. Τα μοντέλα ΝΤ δεν συμπεριλαμβάνουν πακέτα μπαταριών και φορτιστές. Τα μοντέλα Β συμπεριλαμβάνουν πακέτα μπαταριών Bluetooth®.

ΣΗΜΕΙΩΣΗ: Το σήμα-λέξη και τα λογότυπα Bluetooth® είναι κατατεθέντα εμπορικά σήματα ιδιοκτησίας της Bluetooth®, SIG, Inc. και οποιαδήποτε χρήση τέτοιων σημάτων από την DEWALT είναι κατόπιν αδείας. Άλλα εμπορικά σήματα και εμπορικές ονομαοίες ανήκουν στους αντίστοιχους ιδιοκτήτες τους.

• Ελέγξτε για ζημιές στο εργαλείο, τα εξαρτήματα ή τα αξεσουάρ του, που μπορεί να προκλήθηκαν κατά τη μεταφορά.
• Αφιερώστε χρόνο για να διαβάσετε σχολαστικά και να κατανοήσετε αυτό το εγχειρίδιο, πριν τη χρήση του προϊόντος.

Ενδείξεις επάνω στο εργαλείο

Επάνω στο εργαλείο εμφανίζονται τα παρακάτω εικονογράμματα:

Διαβάστε το εγχειρίδιο οδηγιών πριν από τη χρήση.

Φοράτε προστατευτικά για τα αυτιά.

Φοράτε προοτατευτικά για τα μάτια.

Διάμετρος λεπίδας.

Θέση κωδικού ημερομηνίας (Εικ. Β)

Ο κωδικός ημερομηνίας 20, που περιλαμβάνει και το έτος κατασκευής, είναι σταμπαρισμένος στο περίβλημα.

Παράδειγμα:

2022 XX XX

'Ετος και εβδομάδα κατασκευής

Περιγραφή (Εικ. Α)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μην τροποποιήσετε το μπορικό εργαλείο ή οποιοδήποτε μέρος του. Θα μπορούσε να προκύψει ζημιά ή τραυματισμός.

1 Διακόπτης χειρισμού
2 Διακόπτης ασφάλισης
3 Βοηθητική λαβή
4 Ρυθμιστής ύψους οδηγού
5 Στόμιο εξαγωγής οκόνης
6 Ρυθμιζόμενος οδηγός
7 Πείροι κατά της ολίσθησης
8 Κομβίο ρύθμισης βάθους βύθισης
9 Κομβίο ασφάλισης ύψους οδηγού
10 Ασφάλιση άξονα
11 Κομβίο ασφάλισης ρυθμιζόμενου οδηγού
12 Μπαταρία
13 Κουμπί απελευθέρωσης μπαταρίας

Προβλεπόμενη χρήση

Η φρεζοκαβιλιέρα σας έχει σχεδιαστεί για τη δημιουργία ενώσεων με επίπεδες καβίλιες (μπισκότα) σε ξύλο και προϊόντα ξύλου.

ΜΗ χρησιμοποιείτε το εργαλείο σε υγρές συνθήκες ή με την παρουσία εύφλεκτων υγρών ή αερίων.

Η φρεζοκαβιλιέρα είναι ένα επαγγελματικό ηλεκτρικό εργαλείο.

MHN αφήνετε παιδιά να έρθουν σε επαφή με το εργαλείο. Απαιτείται επίβλεψη όταν το εργαλείο το χρησιμοποιούν άπειροι χρήστες.

• Μικρά παιδιά και εξασθενημένα άτομα. Αυτή η συσκευή δεν προορίζεται για χρήση χωρίς επίβλεψη από μικρά παιδιά ή εξασθενημένα άτομα.
  • Το προϊόν αυτό δεν προορίζεται για χρήση από άτομα (περιλαμβανομένων παιδιών) που έχουν μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες, ή έλλειψη εμπειρίας, γνώσης ή δεξιοτήτων, εκτός αν τα άτομα αυτά επιβλέπονται από άτομο υπεύθυνο για την ασφάλειά τους. Τα παιδιά δεν πρέπει να μένουν ποτέ μόνα τους με αυτό το προϊόν.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΡΥΘΜΙΣΕΙΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο εφμού τραυματισμού, απενεργοποιήστε το εργαλείο και αποσυνδέστε το πακέτο μπαταριών πριν πραγματοποιήσετε οποιεσδήποτε ρυθμίσεις

ή πριν αφαιρέσετε/ τοποθετήσετε προσαρτήματα ή αξεσουάρ. Τυχόν αθέλητη εκκίνηση μπορεί να προκαλέσει τραυματιομό.

ΠΡΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείτε μόνο πακέτα μηταριών και φορτιστές DEWALT.

Εισαγωγή και αφαίρεση του πακέτου μπαταριών από το εργαλείο (Εικ. Β)

ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι το πακέτο μπαταριών 12 είναι πλήρως φορτιομένο.

Για να εγκαταστήσετε το πακέτο μπαταριών μέσα στη λαβή του εργαλείου

1. Ευθυγραμμίστε το πακέτο μπαταριών με τις ράγες μέσα στη λαβή του εργαλείου (Εικ. Β).
2. Εισάγετε το πακέτο μπαταριών στη λαβή έως ότου το πακέτο μπαταριών εδράσει σταθερά μέσα στο εργαλείο και βεβαιωθείτε ότι ακούτε να αοφαλίζει στη θέση του.

Για να αφαιρέσετε το πακέτο μπαταριών από το εργαλείο

1. Πατήστε το κουμπί απασφάλιοης μπαταρίας 13 και τραβήξτε σταθερά το πακέτο μπαταριών έξω από τη λαβή του εργαλείου.
2. Εισάγετε το πακέτο μπαταριών στον φορτιστή όπως περιγράφεται στο τμήμα περί φορτιστή του παρόντος εγχειριδίου.

'Ενδειξη επιπέδου φόρτισης πακέτων μπαταριών (Εικ. Β)

Ορισμένα πακέτα μπαταριών DEWALT περιλαμβάνουν μια ένδειξη επιπέδου φόρτισης που αποτελείται από τρεις πράσινες λυχνίες LED οι οποίες υποδηλώνουν το επίπεδο φόρτισης που απομένει στο πακέτο μπαταριών.

Για να ενεργοποιήσετε την ένδειξη επιπέδου φόρτισης, πατήστε και κρατήστε πατημένο το κουμπί ένδειξης επιπέδου φόρτισης 14. Θα ανάψει ένας συνδυασμός των τριών πράσινων λυχνιών LED που είναι ενδεικτικός του επιπέδου του φορτίου που απομένει. Όταν το επίπεδο φόρτισης στην μπαταρία είναι κάτω από το χρησιμοποιήσιμο όριο, η ένδειξη επιπέδου φόρτισης δεν θα ανάβει και η μπαταρία θα χρειαστεί να επαναφορτιστεί.

ΣΗΜΕΙΩΣΗ: Η ένδειξη επιπέδου φόρτισης αποτελεί απλά μια προσεγγιοτική ένδειξη του επιπέδου φόρτισης που έχει απομείνει στο πακέτο μπαταριών. Δεν δείχνει τη λειτουργικότητα του εργαλείου και υπόκειται σε μεταβολές βάσει των εξαρτημάτων του προϊόντος, της θερμοκρασίας και της εφαρμογής του τελικού χρήστη.

Ρυθμιζόμενος οδηγός (Εικ. D1, D2)

Ο ρυθμιζόμενος οδηγός, 6 σας επιτρέπει να ρυθμίσετε με ακρίβεια το σημείο όπου θα κοπούν οι εγκοπές για τα μπισκότα. Για να ρυθμίσετε το ύψος του οδηγού:

1. Λασκάρετε το κομβίο ασφάλισης ύψους οδηγού 9.
2. Ρυθμίστε τον ρυθμιστή ύψους 4 όπως απαιτείται. Με τον οδηγό ρυθμισμένο σε 90 °, στην κλίμακα κάτω από το

κομβίο ασφάλισης διαβάζετε την απόσταση ανάμεσα στο κέντρο του κοπτικού και την επιφάνεια του οδηγού.

1. Σφίξτε το κομβίο ασφάλισης.

Για να ρυθμίσετε τη γωνία του οδηγού

1. Λασκάρετε το κομβίο ασφάλισης ρυθμιζόμενου οδηγού 11.
2. Γείρετε τον οδηγό στην επιθυμητή γωνία.
3. Σφίξτε το κομβίο ασφάλισης του ρυθμιζόμενου οδηγού.

Η λεπτομερής ρύθμιοη χρησιμοποιείται για να εξαλείψει ενδεχόμενες ανοχές στο μέγεθος των εγκοπών μπισκότων.

Σημάνσεις στη βάση της φρεζοκαβιλιέρας

Όταν εργάζεστε χωρίς τον οδηγό, για παράδειγμα όταν κάνετε ενώσεις Τ, μπορείτε να χρησιμοποιήσετε τις αυλακώσεις στη βάση της καβιλιέρας για ωωτή ευθυγράμμιοη του εργαλείου.

1. Ρυθμίστε τον οδηγό στη θέση 0 ° όπως περιγράφεται πιο πάνω.
2. Για αντικείμενα εργασίας με πάχος 19 mm, χρησιμοποιήστε το άκρο της βάσης ως αναφορά για κεντράρισμα.
3. Για άλλα αντικείμενα εργασίας, χρησιμοποιήστε την κόκκινη σήμανοη κεντρικής γραμμής για να ευθυγραμμίσετε το εργαλείο.
4. Δύο από τις αυλακώσεις υποδεικνύουν το μήκος της κοπής. Για να αποτραπεί η διαμπερής κοπή του αντικειμένου εργασίας, βεβαιωθείτε ότι το αντικείμενο εργασίας εκτείνεται πέρα από αυτές τις αυλακώσεις.

Ρύθμιση βάθους βύθισης (Εικ. Ε)

Το βάθος βύθισης πρέπει να ρυθμιστεί ώστε να συμφωνεί με το μέγεθος του μπισκότου. Οι αριθμοί 0, 10 και 20 στο κομβίο ρύθμισης βάθους αντιστοιχούν στο μέγεθος του μπισκότου. Το Μ αντιστοιχεί στο μέγιστο βάθος κοπής περ. 20 mm.

ΣΗΜΕΙΩΣΗ: Το μέγιστο βάθος κοπής 20 mm μπορεί να επιτευχθεί μόνο με καινούργια λεπίδα και με ανάσυρση προς τα έξω της βίδας λεπτομερούς ρύθμισης (ανατρέξτε στο τμήμα Λεπτομερής ρύθμιση βάθους βύθισης).

• Γυρίστε το κομβίο ρύθμισης βάθους 8 στην επιθυμητή θέση, ευθυγραμμίζοντας τον κατάλληλο αριθμό με το κόκκινο βέλος στο εργαλείο.

Λεπτομερής ρύθμιση βάθους βύθισης (Εικ. Τ)

Η λεπτομερής ρύθμιση χρησιμοποιείται για να εξαλείψει ενδεχόμενες ανοχές στο μέγεθος των εγκοπών μπισκότων.

1. Ανυψώστε τον οδηγό 6 στην ανώτατη θέση του όπως περιγράφεται πιο πάνω.
2. Εισάγετε το κλειδί Τορχ Τ20 όπως δείχνει η εικόνα και ρυθμίστε το βάθος βύθισης όπως απαιτείται περιστρέφοντας τη βίδα 23 (περιστρέψτε δεξιόστροφα για να μειώσετε το βάθος βύθισης). Κάθε πλήρης στροφή προκαλεί αλλαγή βάθους κατά 1 mm.
3. Ελέγξτε τη ρύθμιση εκτελώντας μια δοκιμαστική κοπή σε ένα κομμάτι άχρηστου ξύλου.

Πείροι κατά της ολίσθησης (εικ. G)

Οι πείροι κατά της ολίσθησης 7 βοηθούν στη μείωση της τάσης της φρεζοκαβιλιέρας να ολισθαίνει προς τα δεξιά κατά την κοπή. Όταν εργάζεστε σε ορατά τμήματα του τεμαχίου εργασίας, μπορεί αν θέλετε να τους ανασύρετε για να αποφύγετε τη χάραξη.

1. Για να ανασύρετε τους πείρους, περιοτρέψτε τους ελαφρά δεξιόστροφα χρησιμοποιώντας κατσαβίδι με ίσια μύτη.
2. Για να χρησιμοποιήσετε πάλι τους πείρους, περιστρέψτε τους ελαφρά αριστερόστροφα.

Αντικατάσταση της λεπίδας (Εικ. Η, Ι, Ι)

ΠΡΩΕΙΔΟΠΟΙΗΣΗ:

- верαιωθείτε ότι τα δόντια του κοπτικού είναι στραμμένα στην αριοτερόστροφη κατεύθυνοη όπως δείχνει η εικόνα (Εικ. I).

• Μετά την αντικατάσταση της λεπίδας, πάντα ελέγχετε το βάθος κοπής και προσαρμόζετέ το αν χρειάζεται.
• Μη χρησιμοποιείτε λεπίδες μεγαλύτερης ή μικρότερης διαμέτρου από τη συνιστώμενη. Για τη σωστή διαβάθμιση της λεπίδας ανατρέξτε στα τεχνικά χαρακτηριστικά.

• Χρησιμοποιείτε μόνο λεπίδες που προβλέπονται στο παρόν εγχειρίδιο οδηγιών οι οποίες συμμορφώνονται με το πρότυπο EN847-1.

• Λασκάρετε τις τέσσερις βίδες με κεφαλή Torx T20 15 από την πλάκα βάσης και αφαιρέστε το κάλυμμα.

• Πιέστε την ασφάλεια άξονα 10 και αφαιρέστε την φλάντζα περιστρέφοντάς την αριστερόστροφα.
• Αντικαταστήστε τη λεπίδα διασφαλίζοντας ότι τα δόντια του κοπτικού είναι στραμμένα σε αριστερόστροφη κατεύθυνση.
• Σφίξτε τη φλάντζα καλά περιστρέφοντάς την δεξιόστροφα ενώ κρατάτε πατημένη την ασφάλεια άξονα.
• Τοποθετήστε την πλάκα κάλυψης και σφίξτε τις βίδες Άλεν.

Εξαγωγή σκόνης (εικ. Κ1, Κ2, Κ3)

Χρησιμοποιώντας τον κατάλληλο προσαρμογέα, μπορείτε να συνδέσετε είτε μια σακούλα σκόνης ή μια διάταξη εξαγωγής σκόνης.

Διάταξη εξαγωγής σκόνης

1. Εισάγετε τον κατάλληλο προσαρμογέα 16 ή 17 στο στόμιο εξαγωγής σκόνης 5.
2. Συνδέστε τη διάταξη εξαγωγής σκόνης στον προσαρμογέα.

Σακούλα σκόνης

1. Εισάγετε τον ίσιο προσαρμογέα 16 στο στόμιο εξαγωγής οκόνης 5.
2. Συνδέστε τη σακούλα σκόνης 18 στον προσαρμογέα.
3. Εφόσον είναι εφικτό, συνδέετε σύοτημα αφαίρεσης σκόνης που έχει σχεδιαστεί σύμφωνα με τους ισχύοντες κανονισμούς σχετικά με την εκπομπή σκόνης.

Σύνδεση μονάδας εξαγωγής σκόνης συμβατής με σύστημα AirLock™ (Εικ. Κ3)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν χρησιμοποιείτε συσκευή εγφρηγής, οκόνης, αδειάζετε πλήρως τη συσκευή αναρρόφησης πριν αρχίσετε την εργασία και συχνά κατά τη διάρκεια της εργασίας. Προσέχετε κατά την απόρριψη της σκόνης. Η σκόνη μπορεί να είναι επικίνδυνη για την υγεία σε περίπτωση εισπνοής, κατάποσης ή επαφής με το δέρμα. Τα υλικά που περιέχει η λεπτή σκόνη μπορεί να είναι εκρηκτικά.

Αυτό το εργαλείο είναι συμβατό με το σύστημα σύνδεσης DEWALT AirLock™. Το σύστημα AirLock™ επιτρέπει γρήγορη και ασφαλή σύνδεση ανάμεσα στον σύνδεσμο AirLock™ 21 και τον ευθύγραμμο προσαρμογέα 16.

1. Αφαιρέστε την μπαταρία.
2. Βεβαιωθείτε ότι το κολάρο στον σύνδεσμο AirLock™ είναι στην απασφαλιομένη θέση. (Βλ. Εικόνα Κ3.) Ευθυγραμμίστε τις εγκοπές 22 οτο κολάρο και στον σύνδεσμο AirLock™ όπως δείχνει η εικόνα για την απασφαλιομένη και ασφαλιομένη θέση.
3. Πιέστε τον σύνδεσμο AirLock™ πάνω στο σημείο σύνδεσης του προσαρμογέα.
4. Περιοτρέψτε το κολάρο στην ασφαλισμένη θέση.

ΣΗΜΕΙΩΣΗ: Οι ένσφαιροι τριβείς μέσα στο κολάρο ασφαλίζουν στην υποδοχή και σταθεροποιούν τη σύνδεση. Το ηλεκτρικό εργαλείο είναι τώρα σταθερά συνδεδεμένο στη μονάδα εξαγωγής σκόνης.

ΣΗΜΕΙΩΣΗ: Το χιτώνιο του στομίου εξαγωγής σκόνης μπορεί να αφαιρεθεί και να αντικατασταθεί από τον χρήστη, αν υποστεί ζημιά. Το χιτώνιο είναι διαθέσιμο ως προαιρετικό αξεσουάρ και μπορεί να αντικατασταθεί με τη βοήθεια ενός κατσαβιδιού.

ΛΕΙΤΟΥΡΓΙΑ

Οδηγίες χρήσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τηρείτε πάντοτε τις οδηγίες και φαλείας και τους ιοχύοντες κανονισμούς.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον και ξυνο σοβαρού προσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετε την μπαταρία πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/αφαίρεση προσαρτημάτων ή παρελκόμενων. Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

Σωστή τοποθέτηση των χεριών (Εικ. V)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σοβαρού τρεφατιομού, ΠΑΝΤΑ χρησιμοποιείτε τη σωστή θέση των χεριών όπως δείχνει η εικόνα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σοβαρού τρεφατιομού, ΠΑΝΤΑ κρατάτε σταθερά το εργαλείο σε αναμονή απότομης αντίδρασης.

Για τη σωστή τοποθέτηση των χεριών απαιτείται ένα χέρι στην πλευρική λαβή 3, με το άλλο χέρι στην κύρια επιφάνεια κρατήματος 19.

Διακόπτης χειρισμού (Εικ. Ρ)

ΠΡΟΣΟΧΗ: Κρατάτε σταθερά τη βοηθητική λαβή και τον κορμό του εργαλείου ώστε να διατηρήσετε τον έλεγχο του εργαλείου κατά την εκκίνηση, κατά τη διάρκεια της χρήσης και έως ότου σταματήσει να περιοτρέφεται η λεπίδα. Βεβαιwθείτε ότι η λεπίδα έχει σταματήσει τελείως, πριν αφήσετε το εργαλείο.

ΣΗΜΕΙΩΣΗ: Για να μειώσετε μη αναμενόμενη κίνηση του άξονα, μην ενεργοποιείτε ή απενεργοποιείτε το εργαλείο ενώ αυτό βρίσκεται υπό φορτίο. Αφήνετε τη φρεζοκαβίλιέρα να επιτύχει τη μέγιστη ταχύτητα λειτουργίας της πριν τη φέρετε σε επαφή με την επιφάνεια εργασίας. Ανυψώστε το εργαλείο από την επιφάνεια εργασίας πριν το απενεργοποιήσετε. Επιτρέψτε οτο εργαλείο να σταματήσει να περιοτρέφεται πριν το αφήσετε κάτω.

1. Για να ενεργοποιήσετε το εργαλείο, πιέστε τον μοχλό ασφάλισης 2 προς το πίσω μέρος το εργαλείου και κατόπιν πιέστε τον διακόπτη χειρισμού 1. Το εργαλείο θα λειτουργεί όσο κρατάτε πατημένο τον διακόπτη.
2. Απενεργοποιήστε το εργαλείο ελευθερώνοντας τον διακόπτη χειρισμού.

Λειτουργία No-Volt (αποτροπής επανεκκίνησης)

Η λειτουργία No-Volt (αποτροπής επανεκκίνησης) αποτρέπει την επανεκκίνηση της φρεζοκαβιλιέρας μετά από αποκατάσταση διακοπής ρεύματος, αν αυτή δεν απενεργοποιηθεί και ενεργοποιηθεί πάλι με τον διακόπτη.

Δημιουργία ενώσεων με μπισκότα (Εικ. L-0)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πάντα εκτελείτε μια δοκιμαστική κοητρε ένα κομμάτι άχρηστου ξύλου για να ελέγξετε το βάθος βύθιοης. Αν χρειάζεται, εκτελέστε μια λεπτομερή ρύθμιοη όπως περιγράφεται στην ενότητα Συναρμολόγηση & ρυθμίσεις.

Μπορούν να χρησιμοποιηθούν διάφορες τεχνικές, για τη δημιουργία ενώσεων με μπισκότα που χαρακτηρίζονται από αντοχή και ακρίβεια. Στο παρόν εγχειρίδιο, θα συζητηθούν οι πιο σημαντικές τεχνικές με περισσότερες λεπτομέρειες (Εικ. L).

Επιλογή μεγέθους μπισκότου (Εικ. Μ)

Τα τρία μεγέθη μπισκότου είναι #0, #10 και #20. Κανονικά, θα πρέπει να χρησιμοποιείτε το μεγαλύτερο μπισκότο που ταιριάζει στο αντικείμενο εργασίας.

Μετά την επιλογή του μεγέθους μπισκότου που θα χρησιμοποιηθεί, ρυθμίστε το βάθος βύθισης όπως περιγράφεται στην ενότητα Ρύθμιση βάθους βύθισης.

Ρύθμιση της θέσης των μπισκότων (Εικ. Ν1–Ν4)

Για ενώσεις ακμών, τα μπισκότα κανονικά θα πρέπει να τοποθετούνται κατά διαστήματα 15–25 cm. Τα εξωτερικά μπισκότα θα πρέπει να τοποθετούνται 5–7,5 cm από τα άκρα του αντικειμένου εργασίας (Εικ. Ν1).

Όταν ενώνετε στενά αντικείμενα εργασίας όπως κορνίζες, ακόμα και τα μικρότερα μπισκότα μπορεί να είναι πολύ μεγάλα για την ένωση. Στην περίπτωση αυτή, το εκτεθειμένο άκρο του μπισκότου θα πρέπει να αποκόπτεται αφού έχει κολληθεί η ένωση (Εικ. Ν2).

Όταν ενώνετε αντικείμενα εργασίας πάχους μεγαλύτερου από περ. 2,5 cm, μπορείτε να χρησιμοποιήσετε ζεύγη μπισκότων για πρόσθετη αντοχή (Εικ. Ν3).

Για να σημαδέψετε τα αντικείμενα συναρμογής, πρώτα τοποθετήστε τα όπως πρόκειται να συναρμολογηθούν. Χρησιμοποιήστε μια γωνιά για να σχεδιάστε τη γραμμή σήμανσης κατά πλάτος των αντικειμένων (Εικ. Ν4).

Κοπή εγκοπών για μπισκότα (Εικ. Ο)

1. Προσαρμόστε τις ρυθμίσεις του εργαλείου όπως περιγράφηκε πιο πάνω.
2. Ευθυγραμμίστε την κεντρική σήμανοη της βάσης του εργαλείου με τη γραμμή σήμανοης όπως δείχνει η εικόνα.
3. Ενεργοποιήστε το εργαλείο και περιμένετε ένα δευτερόλεπτα να επιτύχει το κοπτικό την πλήρη του ταχύτητα.
4. Πιέστε σταθερά τον οδηγό στο αντικείμενο εργασίας και βυθίστε το κοπτικό έως ότου φθάσει το στοπ.
5. Επιτρέψτε στο εργαλείο να ανασύρει τη λεπίδα από το αντικείμενο εργασίας.
6. Απενεργοποιήστε το εργαλείο.

Συναρμολόγηση των τεμαχίων εργασίας

1. Προσπαθήστε να συναρμολογήσετε τα τεμάχια εργασία για να ελέγξετε ότι οι ενώσεις συμφωνούν.
2. Απλώστε ομοιόμορφα κατάλληλη κόλλα στις εγκοπές μπισκότων και στις επιφάνειες συναρμογής της ένωσης.
3. Εισάγετε τα μπισκότα στις εγκοπές, εξασφαλίζοντας ότι έρχονται σε επαφή με την κόλλα.
4. Συναρμολογήστε τα τεμάχια εργασίας και συσφίξτε τα έως ότου στεγνώσει η κόλλα.

Ενώσεις άκρους προς άκρο (εικ. P1, P2)

1. Τοποθετήστε τα τεμάχια εργασίας πάνω σε επίπεδη επιφάνεια όπως πρόκειται να συναρμολογηθούν.
2. Σημαδέψτε τα κέντρα των μπισκότων. Τα μπισκότα θα πρέπει να τοποθετούνται σε διαστήματα 15–25 cm. Τα εξωτερικά μπισκότα θα πρέπει να τοποθετούνται 5–7,5 cm από τα άκρα του τεμαχίου εργασίας (εικ. εικ. P1).
3. Ρυθμίστε τον οδηγό σε 90 °.
4. Ρυθμίστε το ρυθμιστή ύψους για να τοποθετήσετε το μπισκότο στο κέντρο του τεμαχίου εργασίας.
5. Κάνετε τις άλλες ρυθμίσεις του εργαλείου όπως περιγράφηκε πιο πάνω.
6. Κόψτε τις εγκοπές μπιοκότων όπως περιγράφηκε πιο πάνω (εικ. P2).

Ενώσεις κορνιζών (εικ. Q1–Q3)

1. Τοποθετήστε τα τεμάχια εργασίας πάνω σε επίπεδη επιφάνεια όπως πρόκειται να συναρμολογηθούν (εικ. Q1, Q2).
2. Επιλέξτε το κατάλληλο μέγεθος μπισκότου.
3. Σημαδέψτε τα κέντρα των μπισκότων.

4. Κάνετε τις ρυθμίσεις του εργαλείου όπως περιγράφηκε πιο πάνω.

5. Κόψτε τις εγκοπές μπισκότων όπως περιγράφηκε πιο πάνω (εικ. Q3).

Γωνιακές ενώσεις (εικ. R1, R2)

1. Διευθετήστε τα τεμάχια εργασίας όπως πρόκειται να συναρμολογηθούν (εικ. R1).
2. Επιλέξτε το κατάλληλο μέγεθος μπισκότου.
3. Σημαδέψτε τα κέντρα των μπιοκότων.
4. Για τη μετωπική κοπή, συσφίξτε το τεμάχιο εργασίας και ευθυγραμμίστε το όπως δείχνει η εικόνα (εικ. R2)
5. Κόψτε τις εγκοπές μπιοκότων όπως περιγράφηκε πιο πάνω.

Ενώσεις εκτός κέντρου (εικ. S)

Όταν ενώνετε δύο τεμάχια εργασίας διαφορετικού πάχους, προχωρήστε ως εξής:

1. Διευθετήστε τα τεμάχια εργαοίας όπως πρόκειται να συναρμολογηθούν.
2. Επιλέξτε το κατάλληλο μέγεθος μπισκότου.
3. Σημαδέψτε τα κέντρα των μπισκότων.
4. Επιλέξτε το τεμάχιο εργασίας που θα μετατοπιστεί πίσω.
5. Ρυθμίστε το ρυθμιοτή ύψους για να τοποθετήσετε το μπισκότο στο κέντρο του τεμαχίου εργασίας.
6. Κόψτε τις εγκοπές μπισκότων όπως περιγράφηκε πιο πάνω.
7. Ρυθμίστε τον οδηγό πάνω κατά μία απόσταση ίση με την επιθυμητή μετατόπιση. Χρησιμοποιήστε την κλίμακα για να διαβάσετε τη ρύθμιση.
8. Κόψτε τις εγκοπές μπισκότων όπως περιγράφηκε πιο πάνω.

Λοξές ενώσεις ακμών (εικ. Τ1–Τ4)

Εξωτερικές επιφάνειες ευθυγραμμισμένες

1. Διευθετήστε τα τεμάχια εργασίας όπως πρόκειται να συναρμολογηθούν.
2. Σημειώστε τα κέντα των μπισκότων πάνω στην εξωτερική πλευρά της ένωσης.
3. Ρυθμίστε τη γωνία οδηγού σε 90°.
4. Ρυθμίστε τον οδηγό ώστε να τοποθετηθεί το μπισκότο προς το εσωτερικό της ένωσης όπου το τεμάχιο εργασίας είναι παχύτερο. Επιλέξτε το κατάλληλο μέγεθος μπισκότου (εικ. Τ2).
5. Συσφίξτε το τεμάχιο εργασίας και ευθυγραμμίστε το εργαλείο όπως δείχνει η εικόνα (εικ. Τ3).
6. Κόψτε τις εγκοπές μπισκότων όπως περιγράφηκε πιο πάνω.

Εσωτερικές επιφάνειες ευθυγραμμισμένες

1. Διευθετήστε τα τεμάχια εργασίας όπως πρόκειται να συναρμολογηθούν.
2. Σημειώστε τα κέντα των μπισκότων πάνω στην εσωτερική πλευρά της ένωσης.
3. Ρυθμίστε τη γωνία οδηγού σε 45 °.

4. Ρυθμίστε τον οδηγό ώστε να τοποθετηθεί το μπισκότο προς το εσωτερικό της ένωσης όπου το τεμάχιο εργασίας είναι παχύτερο. Επιλέξτε το κατάλληλο μέγεθος μπισκότου.

5. Συσφίξτε το τεμάχιο εργασίας και ευθυγραμμίστε το εργαλείο όπως δείχνει η εικόνα (εικ. Τ4).

6. Κόψτε τις εγκοπές μπισκότων όπως περιγράφηκε πιο πάνω.

Ενώσεις Τ (εικ. U1–U5)

Αυτός ο τύπος ένωσης χρησιμοποιείται συνήθως για τη σύνδεση ραφιών σε πλευρικές επιφάνειες (εικ. U1).

1. Τοποθετήστε τα τεμάχια εργασίας πάνω σε επίπεδη επιφάνεια όπως πρόκειται να συναρμολογηθούν (σαν ανεστραμμένο Τ).
2. Σημειώστε τα κέντρα των μπιοκότων στο τεμάχιο ραφιού.
3. Σημαδέψτε ελαφρά το πάνω μέρος του ραφιού στην πλευρική επιφάνεια (εικ. U2).
4. Συσφίξτε τον οδηγό στο πάνω μέρος της πλευρικής επιφάνειας, ευθυγραμμίζοντας το άκρο του ραφιού με τη γραμμή (εικ. U3).
5. Επιλέξτε το κατάλληλο μέγεθος μπισκότου.
6. Ρυθμίστε τον οδηγό σε 0 °.
7. Ευθυγραμμίστε το εργαλείο με τα σημάδια μπισκότων χρησιμοποιώντας τις σημάνσεις της βάσης του εργαλείου.
8. Κάνετε μια κάθετη (εικ. U4) και μια οριζόντια (εικ. U5) κοπή σε κάθε μία από τις θέσεις μπισκότου.

ΣΥΝΤΗΡΗΣΗ

Το ηλεκτρικό εργαλείο της σχεδιάστηκε για να λειτουργεί επί μεγάλο χρονικό διάστημα με ελάχιστη συντήρηση. Η συνεχής ικανοποιητική λειτουργία εξαρτάται από τη σωστή φροντίδα του εργαλείου και τον τακτικό καθαρισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κατωνο σοβαρού προσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετε την μπαταρία πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/αφαίρεση προσαρτημάτων ή παρελκόμενων. Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

Ο φορτιστής και το πακέτο μπαταριών δεν επιδέχονται σέρβις.

Λίπανοη

Το ηλεκτρικό σας εργαλείο δεν απαιτεί επιπλέον λίπανση.

Καθαρισμός

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για την αφαίρεση ρύπων και σκόνης, χυμοποιήστε ξηρό αέρα κάθε φορά που διαπιστώνετε συγκέντρωση σκόνης εντός και γύρω από τις θυρίδες αερισμού. Όταν εκτελείτε αυτή τη διαδικασία, να φοράτε εγκεκριμένο προστατευτικό για τα μάτια και εγκεκριμένη μάσκα για τη σκόνη.

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Μη χρησιμοποιείτε ποτέ διαλύτες ή απλες ισχυρές χημικές ουσίες για τον καθαρισμό των μη μεταλλικών τμημάτων του εργαλείου. Αυτές οι χημικές ουσίες μπορούν να υποβαθμίσουν την ποιότητα των υλικών που χρησιμοποιούνται σε αυτά τα τμήματα. Χρησιμοποιείτε ένα πανί που έχει εμποτιστεί μόνο σε νερό και ήπιο σαπούνι. Μην επιτρέψετε ποτέ την εισροή τυχόν υγρών στο εσωτερικό του εργαλείου. Μη βυθίσετε ποτέ οποιοδήποτε τμήμα του εργαλείου σε υγρό.

Προαιρετικά αξεσουάρ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Επειδή τα αξεσουάρ, εκτός αυτών προσφέρει η DEWALT, δεν έχουν δοκιμαστεί με αυτό το προϊόν, η χρήση τέτοιων αξεσουάρ με αυτό το εργαλείο θα μπορούσε να είναι επικίνδυνη. Για να μειώσετε τον κίνδυνο τραυματισμού, με αυτό το προϊόν πρέπει να χρησιμοποιούνται μόνο αξεσουάρ που συνιστά η DEWALT.

Για περισότερες πληροφορίες σχετικά με τα κατάλληλα αξεσουάρ, συμβουλευτείτε το τοπικό σας κατάστημα.

Προστασία του περιβάλλοντος

Ξεχωριστή περισυλλογή. Τα προϊόντα και οι μπαταρίες που επισημαίνονται με αυτό το σύμβολο δεν πρέπει να απορρίπτονται μαζί με τα κανονικά οικιακά απορρίμματα.

Τα προϊόντα και οι μπαταρίες περιέχουν υλικά που μπορούν να ανακτηθούν ή να ανακυκλωθούν ώστε να μειωθούν οι ανάγκες για πρώτες ύλες. Παρακαλούμε να ανακυκλώνετε τα ηλεκτρικά προϊόντα και τις μπαταρίες σύμφωνα με τους τοπικούς κανονισμούς. Περισσότερες πληροφορίες είναι διαθέσιμες στο www.2helpU.com.

Επαναφορτιζόμενο πακέτο μπαταριών

Αυτό το πακέτο μπαταριών μακράς διάρκειας ζωής πρέπει να επαναφορτίζεται όταν δεν είναι σε θέση να παράγει επαρκή ισχύ σε εργασίες που γινόντουσαν εύκολα πιο πριν. Στο τέλος της ωφέλιμης ζωής του προϊόντος, απορρίψτε το λαμβάνοντας κατάλληλα μέτρα προστασίας του περιβάλλοντός μας:

• Εξαντλήστε το πακέτο μπαταριών με λειτουργία του εργαλείου και κατόπιν αφαιρέστε το από το εργαλείο.
  • Τα στοιχεία μπαταριών ιόντων λιθίου είναι ανακυκλώσιμα. Παραδώστε τα στο κατάστημα αγοράς ή σε τοπικό σταθμό ανακύκλωσης. Τα συλλεγόμενα πακέτα μπαταριών θα ανακυκλώνονται ή θα απορρίπτονται με ωωτό τρόπο.

Belgique etLuxembourg België en Luxemburg	DLWALT - Belgium BVBALegde Walschaertsstraat 162800 Mechelen	Tel: NL 32 15 47 37 63Tel: FR 32 15 47 37 64Fax: [phone]	[e-mail]
Danmark	DEWALT (Stanley Black&Decker AS)Roskildevej 222620 Albertslund	Tel: [phone]Fax: [phone]	[e-mail]
Deutschland DEWALT	Richard Klinger Str. 1165510 Idstein	Tel: [phone]Fax: [phone]	[e-mail]
Ελλάς	DEWALT (Ολάς) A.E.EAPA-ΓΡΑΟΕΙΑ : Στραβανος 7& A. Boukayquėvnc, Γιαράδο 166 74, AðriyaSERVICE : Ημερος Τόπος 2 (Χάνι Αδάμ) — 193 00 Αππρόμυργος	Trp: 00302108981616ΦaE: 00302108983570	[e-mail]
España	DLWALT Ibérica, S.C.A.Parc de Negocios "Mas Blau"Edificio Muntadas, c/Bergada, 1, Of. A608820 Li Prat de Llobregat (Barcelona)	Tel: [phone]Fax: [phone]	[e-mail]
France	DEWALT (Stanley Black & Decker France SAS)62 Chemin de la BruyèreCS 60105,69574 DARDILLY Cedex	Tel: [phone]Fax: [phone]	[e-mail]
SchweizSuisseSvizzera	DEWALTIn der Luberzen 428902 Urolorf	Tel: 044 - 755 60 70Fax: 044 - 730 70 67	[e-mail]
Ireland DEWALT	Building 4500, Kinsale RoadCork Airport Business ParkCork, Ireland	Tel: [phone]Fax: [phone]	[e-mail]
Italia DEWALT	via Energypark 620871 Vimercate (MB), IT	Tel: [phone]Fax: [phone]	www.dewalt.it
Nederlands DEWALT	Netherlands BV:Postbus 83,6120 AB BORN	Tel: [phone]Fax: [phone]	www.dewalt.nl
Norge DEWALT	Postboks 46130405 Oslo, Norge	Tel: [phone]Fax: [phone]	[e-mail]
Österreich DEWALT	Workzeug Vertriebsges m.b.HOberlaaerstrasse 248, A-1230 Wien	Tel: 01 - 66116 - 0Fax: 01 - 66116 - 614	[e-mail]
Portugal	DEWALTEd. D Dinis, Quina da FonteRua dos Malhoes 2 2A 2o Esq.Oeiras e S. Julião da Barra, paço de Arcos e Caxias2770 071 Paço de Arcos	Tel: [phone]Fax: [phone]	[e-mail]
Suomi	DLWALTPL4700521 Helsinki, Suomi	Puh: 010 400 4333Faks: 0800 411 340	[e-mail]
Sverige	DLWALTBOX 9443122 MölndalSverige	Tel: [phone]Fax: [phone]	[e-mail]
Türkiye	Sanayi ve Ticareet Bakanlığı teblägince kullanım ömrü 7 yıldır.Stanley Black & Decker Turkey Ariet Üretim San. Tic. Ltd.Şti.AMD Kozyatağı – Içerenköy Mah. Umut Sok. AND Orls Sit. No: 10-12 / 82-83-84Aragehir/istanbul, Türkiye	Tel: [phone]Faks: [phone]	[e-mail]
United Kingdom	DLWALT, 270 Bath Road;Slough, Berks SL1 4DX	Tel: [phone]Fax: [phone]	[e-mail]
Australia	DEWALT810 Whitehorse Road Box HillVIC 3128 Australia	Tel: Aust 1800 338 002Tel: NZ 0800 339 258	www.dewalt.com.auwww.dewalt.co.nz
Middle East Africa	DEWALTP.O. Box - 17164,Jebel Ali Free Zone (South), Dubai, UAE	Tel: [phone]Fax: [phone]	[e-mail]
