BRUGSANVISNING DCW682 DEWALT

Dansk (oversat fra original brugsvejledning) 7

Fig. N3 Fig. N4
Fig. O Fig. P1
Fig. P2 Fig. Q1
Fig. Q2 Fig. Q3

Fig. U2

Du har valgt et DEWALT-værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT én af de mest pålidelige partnere for professionelle brugere af elværktøj.

Tekniske Data

		DCW682
Spænding V	DC	18
Type 1
Batteritype Li-Ion
Maks. udgangseffekt W 900
Omdrejningstal ved ingen belastning o/min 8000
Fræsedybde, maks. mm 20
Indstilling af fræsedybde mm 8/10/12
		(til lamel 0/10/20)
Skærediameter mm	102
Skærebredde	mm	4
Vægt	kg	2,5
Støjværdier og vibrationsværdier (triax vector sum) i henhold til EN60745-2-19:
L_PA (emissionslydtryksniveau)	dB(A)	84
L_WA (lydtryksniveau)	dB(A)	95
K (usikkerhed mhp. faktisk lydniveau)	dB(A)	3
Hovedhåndtag
Vibrationsemissionsværdi a_h	m/s ^2	1,5
Usikkerhed K	m/s ^2	1,5

Vibrations- og/eller støjemissionsniveauet, der er angivet i dette vejledningsark, er målt i overensstemmelse med en standardiseret test, der er angivet i EN60745 og kan anvendes til at sammenligne et værktøj med et andet. Det kan anvendes til en foreløbig eksponeringsvurdering.

ADVARSEL: Det angivne vibrations- og/eller sociationsniveau repræsenterer værktøjets

hovedanvendelsesområder. Hvis værktøjet anvendes til andre formål, med andet tilbehør eller vedligeholdes dårligt, kan vibrations- og/eller støjemissionen imidlertid variere. Det kan markant forøge eksponeringsniveauet over den samlede arbejdsperiode.

Et estimat af eksponeringsniveauet for vibration og/eller støj bør også tage højde for de gange, hvor der slukkes for værktøjet, eller når det kører, men ikke bruges til arbejde. Det kan markant mindske eksponeringsniveauet over den samlede arbejdsperiode.

Identifier yderligere sikkerhedsforanstaltninger for at beskytte operatøren mod virkningerne af vibrationer og/eller støj, såsom: Vedligehold værktøjet og tilbehør, hold hænderne varme (relevante for vibrationer), organisering af arbejdsmønstre.

EF-Konformitetserklæring

Maskindirektiv

Lamelfræser

DCW682

Disse produkter overholder også direktivet 2014/30/EU og 2011/65/EU. Kontakt DEWALT på følgende adresse for yderligere oplysninger eller se bagsiden af manualen.

Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af DEWALT.

M. Bergel

Markus Rompel

Vicedirektør for Ingeniørarbejde, PTE-Europa

DEWALT, Richard-Klinger-Strase 11,

65510, Idstein, Tyskland

15.02.2022

ADVARSEL: Læs instruktionsvejledningen for at reducere risikoen for personskader.

Definitioner: sikkerhedsretningslinjer

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert enkelt signalord. Læs vejledningen og vær opmærksom på disse symboler.

FARE: Angiver en umiddelbart farlig situation, der mindre den undgås, vil resultere i død eller alvorlig personskade.

ADVARSEL: Angiver en potentielt farlig situation, der mindre den undgås, kunne resultere i død eller alvorlig personskade.

FORSIGTIG: Angiver en potentielt farlig situation, der mindre mindre den undgås, kan resultere i mindre eller moderat personskade.

BEMÆRK: Angiver en handling, der ikke er forbundet med personskade, men som kan resultere i produktskade.

An over risiko for elektrisk stød.

Answer brandfare.

Batterier Opladere/opladningstider (minutter)***
Kat # V	DC	Ah Vægt (kg)			DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132 DCB119
DCB181 18	1,5	0,35	22	70	45	35	22	22	22	22	45
DCB182	18	4,0	0,61		60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	30	90	60	50	30	30	30	60
DCB184/B/G	18	5,0	0,62		75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	40
DCB187	18	3,0	0,54	45	140
DCB189	18	4,0	0,54		60	185	120	100	60	60	60	60	60	120
DCBP034	18	1,7	0,32	27	82	50	40	27	27	27	27	27	27

*Datakode 201811475B eller senere
**Datakode 201536 eller senere
***Matrix for batteriopladningstider er kun vejledende; opladningstider varierer alt efter batteriernes temperatur og tilstand.

GENERELLE SIKKERHEDSADVARSLER FOR ELVÆRKT∅JER

ADVARSEL: Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der følger med dette elværktøj. Manglende overholdelse af alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade.

GEM ALLE ADVARSLER OG INSTRUKTIONER TIL SENERE BRUG

Termen "elværktøj" i advarslerne refererer til dit elektroniske (ledning) eller batteribetjente (trådløse) elværktøj.

1) Sikkerhed i Arbejdsområdet

a) Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede eller mørke områder giver anledning til ulykker.
b) Undlad at benytte elektrisk værktøj i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Elværktøj danner gnister, der kan antænde støv eller dampe.
c) Hold børn og omkringstående på afstand, når der anvendes elektrisk værktøj. Distraktioner kan medføre, at du mister kontrollen.

2) Elektrisk Sikkerhed

a) Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stød.
b) Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.
c) Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektrisk stød.
d) Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet eller

trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.

e) Når elektrisk værktøj benyttes udendørs, skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød.

3) Personlig Sikkerhed

a) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, når du benytter et elektrisk værktøj. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorlig personskade.
b) Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget af personskader.
c) Undgå utilsigtet start. Sørg for, at der er slukket for kontakten, inden værktøjet tilsluttes en strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes, när kontakten er tændt, giver det anledning til ulykker.
d) Fjern eventuelle justerings- eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning til personskade.
e) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj, når uventede situationer opstår.

f) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele.
g) Hvis der anvendes støvudsugnings- eller støvopsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget af støv.
h) Lad ikke erfaringer fra hyppig brug af værktøjer medføre, at du bliver selvtilfreds og ignorerer sikkerhedsprincipperne for værktøjerne. En skødesløs handling kan forårsage alvorlig skade i en brøkdel af et sekund.

4) Anvendelse og Vedligeholdelse af Elektrisk Værktøj

a) Undlad at bruge magt over for det elektriske værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnet til.
b) Undlad at benytte elektrisk værktøj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres.
c) Træk stikket ud af stikkontakten og/eller batterienheden, hvis aftagelig, fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes, eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startes utilsigtet.
d) Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer, som ikke er bekendt med dette elektriske værktøj eller disse instruktioner, at betjene værktøjet. Elektrisk værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf.
e) Vedligeholdelse af elektrisk værktøj. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdt værktøj.
f) Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre.
g) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.
h) Hold håndtag og håndtagsflader tørre, rene og fri for olie og smørelse. Glatte håndtag og gribeflader giver ikke mulighed for sikker håndtering og styring af værktøjet i uventede situationer.

5) Anvendelse og Vedligeholdelse af Batteri

a) Må kun genoplades med den oplader, som er angivet af fabrikanten. En oplader, der er beregnet til en bestemt type batteripakke, kan udgøre en brandrisiko, hvis den bruges med en anden type batteripakke.
b) Brug kun elektrisk værktøj med de batteripakker, der er beregnet til hver enkelt type. Brug af andre batteripakker kan skabe risiko for personskade og brand.
c) Når en batteripakke ikke er i brug, skal den holdes borte fra andre metalgenstande, såsom papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, der kan danne forbindelse mellem to elektriske kontaktflader. Kortslutninger mellem batterikontakter kan forårsage forbrænding eller brand.
d) Hvis en batteripakke udsættes for overlast, kan der sive væske ud. Undgå kontakt. Hvis væsken berøres ved et tilfælde, skal der skylles med masser af vand. Hvis der kommer væske i øjnene, skal der desuden søges lægehjælp. Batterivæske kan forårsage irritation eller forbrænding.
e) Anvend ikke en batteripakke eller et værktøj, der er beskadiget eller ændret. Beskadigede eller ændrede batterier kan udvise uforudsigelig adfærd og resultere i brand, eksplosion eller risiko for skader.
f) Udsæt ikke en batteripakke eller et værktøj for ild eller meget varme temperaturer. Udsættelse for ild eller temperaturer over 130 °C kan medføre en eksplosion.
g) Følg alle opladningsinstruktionerne og oplad ikke batteripakken eller værktøjet uden for det temperaturområde, der er anført i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det specificerede område kan beskadige batteriet og øge risikoen for brand.

6) Service

a) Elektrisk værktøj skal serviceres af en kvalificeret servicetekniker, som udelukende benytter identiske reservedele. Derved sikres det, at værktøjets driftssikkerhed opretholdes.
b) Udfør aldrig service på beskadigede batteripakker. Service på batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere.

Ekstra specielle sikkerhedsregler for lamelfræseren

• Den nominelle hastighed for skivefræsere skal mindst være den hastighed, der er afmærket på værktøjet. Skivefræsere, der kører over den nominelle hastighed, kan flyve fra hinanden og medføre skader.
• Brug altid sikkerhedsskærmen. Denne beskytter operatøren mod splintrede skivefræserfragmenter og utilsigtet kontakt med skivefræseren.
• Hold det elektriske værktøj ved hjælp af gribeoverfladerne, fordi fræseren kan komme i kontakt med sin egen ledning. Hvis værktøjet kommer i kontakt

Dansk

med en strømførende ledning, kan blotlagte metaldele på elværktøjet gøres strømførende og give stød til brugeren.

• MAKSIMUM tilladt skiveskærediameter er 102 mm.
  • ANVENDIKKE sløve eller ødelagte skivefræsere.
• Kontrollér at beskyttelsesskærmens tilbagetrækningssystem fungerer korrekt før brug.
• Bær en støvmaske. Udsættelse for støvartikler kan medføre åndedrætsbesvær og mulige skader.
• Kontrollér altid, at elværktøjet er slået fra, før det tilsluttes til hovedledningsnettet.
• Slå ikke strømmen fra, før klingen kører frit.
• Fjern alle søm og metalgenstande fra arbejdsemnet, før du starter med at arbejde.
• Forsøg aldrig efter strømmen er slået fra at stoppe klingen ved at trykke imod siden på klingen.
• Værktøjet må kun bruges til at skære i træ eller plastik.
• Kontrollér at alle enheder, der afskærmer klingen, er i perfekt tilstand.
• Læg aldrig værktøjet ned på et bord eller arbejdsbænk, før strømmen er slået fra.
• Der må kun anvendes klinger, som svarer til specifikationerne i disse driftsinstruktioner.
• Klinger lavet af højtlegeret stål (HSS stål) må ikke anvendes. De bedste resultater opnås ved at bruge karbid-stålskær eller CrV klinger.
• Der bør kun anvendes skarpe klinger i perfekt tilstand; revnede eller beskadigede klinger bør omgående kasseres og udskiftes.
• Sørg for at klingen er korrekt fastgjort og roterer i den korrekte retning.
• Tilbageslag sker, hvis værktøjet begynder at standse hurtigt og driver tilbage imod operatøren. Udløs omgående kontakten, hvis klingen sætter sig fast, eller værktøjet stopper.
• Hold klingerne skarpe.
• Understøt store paneler tæt ved skæreområdet.
• Fjern ikke værktøjet fra arbejdsemnet, mens der skæres med roterende klinge. Udløs tænd/sluk-kontakten og vent, indtil klingen stopper.

Restrisici

På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:

• Hørenedsættelse.
- Risiko for skade ved udskiftning af skiven.
- Risiko for indånding af støv fra materialer, der kan være skadelige, når de skæres.

Opladere

DEWALT opladere kræver ingen justering, og er designet til at være så nemme som muligt at betjene.

El-sikkerhed

Elmotoren er kun designet til én spænding. Kontrollér altid, at batteripakkens spænding svarer til spændingen på mærkepladen. Sørg også for at spændingen på din oplader svarer til spændingen på dit værktøj.

Din DEWALT-oplader er dobbeltisoleret i overensstemmelse med EN60335; derfor er det ikke nødvendigt med en jordledning.

Hvis forsyningsledningen er beskadiget, må den kun udskiftes af DEWALT eller et autoriseret serviceværksted.

Brug af forlængerledning

En forlængerledning bør ikke anvendes, undtagen det er absolut nødvendigt. Brug en godkendt forlængerledning, som er egnet til din opladers indgangsstrøm (se tekniske data). Den minimale lederstørrelse er 1 mm ^2 ; den maksimale længde er 30 m.

Ved brug af en ledningstromle skal ledningen altid rulles helt ud.

Vigtige sikkerhedsinstruktioner for alle batteriopladere

GEM DISSE INSTRUKTIONER: Denne vejledning indeholder vigtige sikkerheds- og driftsinstruktioner for kompatible batteriopladere (se Tekniske data).

- Før du bruger opladeren, læs alle instruktioner og de sikkerhedsmæssige afmærkninger på opladeren, batteripakken og produktet.

ADVARSEL: Risiko for elektrisk stød. Lad ikke nogen fjøndade væsker komme ind i opladeren. Det kan resultere i et elektrisk stød.

APYARSEL: Vi anbefaler at bruge en fejlstrømsbeskyttelse med en nominel fejlstrøm på 30 mA eller derunder.

FORSIGTIG: Risiko for brand. For at reducere risikoen for personskade må du kun oplade DEWALT opladelige batterier. Andre batterityper kan eksplodere og forårsage personskader.

FORSIGTIG: Børn skal overvåges for at sikre, at de ikke luge med udstyret.

BEMÄRK: Under bestemte forhold, når opladeren er tilsluttet til strømforsyningen, kan blotlagte opladerkontakter blive kortsluttet af fremmede materialer. Fremmede materialer af en ledende art som for eksempel, men ikke begrænset til ståluld, aluminumsfolie eller anden koncentration af metalliske partikler skal holdes på afstand af opladerens huller. Tag altid stikket til opladeren ud fra kontakten, når der ikke er indsat en batteripakke. Tag stikket til opladeren ud før forsøg på at rengøre den.

• Forsøg IKKE at oplade batteripakken med andre opladere end opladerne i denne vejledning. Opladeren og batteripakken er specielt designet til at arbejde sammen.
• Disse opladere er ikke beregnet til andre formål end opladning af DEWALT genopladelige batterier. Alle andre anvendelser kan medføre risiko for brand, elektrisk stød eller livsfarlige elektriske stød.

• Udsæt ikke opladeren for regn eller sne.

• Træk i stikket i stedet for ledningen, når opladeren frakobles. Dette vil reducere risikoen for beskadigelse af elstikket og ledningen.

• Kontrollér, at ledningen er placeret således, at der ikke trædes på den, faldes over den, eller den på anden måde udsættes for skader eller stress.
• Brug ikke en forlængerledning, med mindre det er absolut nødvendigt. Anvendelse af en ukorrekt forlængerledning kan resultere i risiko for brand, elektrisk stød eller livsfarlige elektriske stød.
• Anbring ikke noget oven på opladeren eller anbring opladeren på et blødt underlag, der kan blokere ventilationshullerne og medføre for megen intern varme. Anbring opladeren på afstand af alle varmekilder. Opladeren ventileres gennem huller i toppen og bunden af huset.
• Brug ikke opladeren med beskadiget ledning eller stik -få dem udskiftet med det samme.
• Brug ikke opladeren, hvis den har fået et hårdt slag, er blevet tabt eller blevet beskadiget på anden vis. Tag den med til et autoriseret værksted.
• Demontér ikke opladeren, tag den med til et autoriseret værksted, när service eller reparation er påkrævet. Ukorrekt genmontering kan medføre risiko for elektrisk stød, livsfarlige elektriske stød eller brand.
• Hvis ledningen beskadiges, skal den omgående udskiftes af producenten, hans forhandler eller lignende kvalificeret person for at forebygge enhver risiko.
• Tag stikket til opladeren ud af kontakten inden forsøg på rengøring. Dette vil reducere risikoen for elektrisk stød. Fjernelse af batteripakken vil ikke reducere denne risiko.
• Forsøg ALDRIG at forbinde to opladere med hinanden.
• Opladeren er udformet til at fungere på en almindelig 230V stikkontakt. Forsøg ikke at bruge den med en anden strømstyrke. Dette gælder ikke for opladere til køretøjer.

Opladning af et batteri (Fig. B)

1. Tilslut opladeren til en passende stikkontakt før batteripakken sættes i.
2. Indsæt batteripakken 12 i opladeren og kontrollér, at pakken sidder godt fast i opladeren. Det røde (opladnings) lys vil blinke hele tiden og angive, at opladningsprocessen er startet.
3. Når opladningen er færdig, vil det blive angivet af den røde lampe, som vil lyse konstant på ON. Batteripakken er fuldt opladet og kan nu anvendes eller kan efterlades i opladeren. For at fjerne batteripakken fra opladeren skal du trykke på batteriudløserknappen 13 på batteripakken.

Betjening af oplader

Se indikatorerne nedenfor for batteripakkens opladestatus.

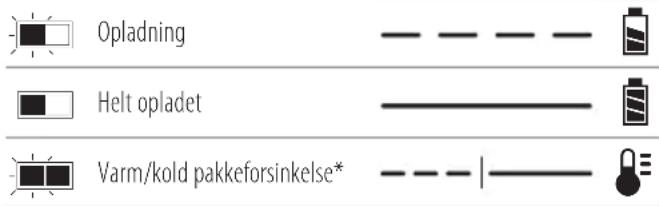

Ladeindikatorer

Opladning Helt opladet Varm/kold pakkeforsinkelse*

* Det røde lys vil fortsætte med at blinke, men et gult indikatorlys vil blive tændt under denne handling. Når batteripakken har opnået en passende temperatur, vil det gule lys blive slukket, og opladeren vil genoptage opladningsproceduren. Kompatible oplader(e) vil ikke oplade en defekt batteripakke. Opladeren vil angive defekt batteri ved at nægte at lyse.

BEMÆRK: Dette kan også betyde et problem med opladeren. Hvis opladeren angiver et problem, tag opladeren og batteripakken med hen til et autoriseret servicecenter for at blive kontrolleret.

Varm/kold pakkeforsinkelse

Når opladeren sporer en batteripakke, der er for varm eller for kold, starter den automatisk en varm/kold pakkeforsinkelse og indstiller opladningen, indtil batteriet har nået en passende temperatur. Opladeren skifter derefter automatisk til pakkeopladningsfunktion. Denne funktion sikrer maksimal batteripakkelevetid.

En kold batteripakke vil oplade med en lavere hastighed end en varm batteripakke. Batteripakken vil oplade ved den lavere hastighed gennem hele opladningscyklussen og vil ikke vende tilbage til maksimal opladningshastighed, selvom batteripakken varmer.DCB118 opladeren er udstyret med en intern blæser designet til at nedkøle batteripakken. Blæseren tændes automatisk, når batteripakken trænger til at blive afkølet. Brug aldrig opladeren, hvis blæseren ikke virker korrekt, eller hvis blæseråbningerne er blokerede. Lad ikke fremmedlegemer trænge ind i opladeren.

Elektronisk beskyttelsessystem

XR Li-lon værktøjerne er designet med et elektronisk beskyttelsessystem, der vil beskytte batteripakken imod overbelastning, overopvarmning eller dyb afladning.

Værktøjet vil automatisk slå fra, hvis det elektroniske beskyttelsessystem aktiveres. Hvis dette sker, anbring lithium-ion batteripakken på opladeren, indtil den er helt opladet.

Vægmontering

Disse opladere er designet til montering på en væg, eller til at stå oprejst på et bord eller en arbejdsflade. Ved vægmontering skal opladeren anbringes inden for rækkevidde af en stikkontakt og på afstand af et hjørne eller andre forhindringer, der kan hindre luftstrømmen. Brug bagsiden af opladeren som skabelon for placering af monteringsskruerne på væggen. Monter opladeren sikkert ved hjælp af gipsskruer (købes separat) mindst 25,4 mm langs med en skruehoveddiameter på 7-9 mm, skruet ind i træ til en optimal dybde, der efterlader ca. 5,5 mm af skruen blotlagt. Ret hullerne på bagsiden af opladeren ind efter de blotlagte skruer og skru dem helt ind i hullerne.

Instruktioner om rengøring af opladeren

ADVARSEL: Risiko for elektrisk stød. Tag stikket til oppladeren ud af stikdåsen før rengøring. Snavs og fedt kan fjernes fra det ydersiden af opladeren med en klud eller en blød ikke- metallisk børste. Brug ikke vand eller rengøringsmidler. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig dele af værktøjet i en væske.

Batteripakke

Vigtig sikkerhedsvejledning for alle batteripakker

Sørg for at oplyse katalognummer og spænding ved bestilling af nye batteripakker.

Batteripakken er ikke fuldt opladet ved levering. Læs nedenstående sikkerhedsvejledning, før batteripakke og oplader tages i brug. Følg derefter den beskrevne opladningsprocedure.

LÆS ALLE INSTRUKTIONER

• Oplad ikke eller brug batteriet i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Isætning eller udtagning af batteriet fra opladeren kan antænde støv eller dampe.
• Tving aldrig batteripakken ind i opladeren. Foretag ikke nogen ændringer på batteripakken, så den kan passe ind i en ikke kompatibel oplader, da batteripakken kan blive sprængt og kan medføre personskader.
  • Oplad kun batteripakker i DEWALT opladere.
• Sprøjt IKKE på den eller nedsænk den i vand eller andre væsker.
• Undlad at opbevare eller bruge værktøjet og batteripakken på steder, hvor temperaturen kan falde til under 4 °C (39,2 °F) (f.eks. udendørs skure eller metalbygninger om vinteren), eller nå op på eller overskride 40 °C (104 °F) (f.eks. udendørs skure eller metalbygninger om sommeren).
• Brænd ikke batteripakken, selv hvis den er svært beskadiget eller helt opslidt. Batteripakken kan eksplodere i åben ild. Der dannes giftige dampe og stoffer ved forbrænding af lithium-ion-batteripakker.
• Hvis batteriets indhold kommer i kontakt med huden, skal området omgående vaskes med mild sæbe og vand. Hvis batterivæske kommer i øjnene, lad vand løbe over det åbne øje i 15 minutter, eller indtil irritationen ophører. Hvis det er nødvendigt at søge lægehjælp, består batterielektrolytten af en blanding af flydende organiske karbonater og lithiumsalte.
• Indholdet af åbnede battericeller kan forårsage luftvejsirritation. Sørg for frisk luft. Søg lægehjælp, hvis symptomerne vedvarer.
  ADVARSEL: Fare for forbrændinger. Batterivæske kan være tærdbar, hvis den udsættes for gnister eller åben ild.
  ADYARSEL: Forsøg aldrig at åbne batteripakken. Hvis batteripakken er revnet eller beskadiget, indsæt den ikke i opladeren. Undgå at mase, tabe eller beskadige batteripakken. Anvend ikke en batteripakke eller

oplader, der har fået et hårdt slag, er blevet tabt, kørt over eller blevet beskadiget på anden vis (f.eks. stukket med en nål, slået med en hammer, trådt på). Det kan medføre elektriske chok eller livsfarlige elektriske stød. Beskadigede batteripakker skal returneres til forhandleren for genanvendelse.

ADVARSEL: Brandfare. Opbevar eller bær aldrig Lætteripakker, så metalgenstande kan komme

i kontakt med udsatte batteriklemmer. Anbring for eksempel ikke batteripakker i forklæder, lommer, værktøjskasser, produktkasser, skuffer osv. med løse søm, skruer, nøgler osv.

FORSIGTIG: Når det ikke er i brug, læg værktøjet på stælne på en stabil overflade, hvor det ikke vil vælte eller falde ned. Nogle værktøjer med store batteripakker vil stå lodret på batteripakken, men kan let væltes.

Transport

ADVARSEL: Brandfare. Transport af batterier kan hvis forårsage brand, hvis batteripolerne uforvarende kommer i kontakt med ledende materialer. Ved transport af batterier sørg for, at batteriets poler er beskyttet og godt isoleret fra materialer, der kan komme i kontakt med dem og forårsage en kortslutning.

BEMÄRK: Lithium-ion-batterier bør ikke lægges i indchecket bagage.

DEWALT batterier opfylder alle gældende skibsfartsregler som foreskrevet af industrien og juridiske standarder, som omfatter FN's anbefalinger om transport af farligt gods, den internationale lufttransportforening (IATA), farligt gods regulativer, de internationale maritime farligt gods (IMDG) regler og den europæiske konvention om international transport af farligt gods ad landevejen (ADR). Lithium-ion-celler og batterier er blevet testet i henhold til afsnit 38,3 i FN's anbefalinger om tests og kriterier for transport af farligt gods.

I de fleste tilfælde vil afsendelsen af en DEWALT batteripakke være undtaget fra at blive klassificeret som et fuldt reguleret klasse 9 farligt materiale. Generelt vil det kun være forsendelser, der indeholder et litium-ion batteri med en energivurdering på over 100 watt timer (wt), der skal sendes som fuldt reguleret klasse 9. Alle litium-ion batterier har en watt time vurdering markeret på pakningen. Desuden på grund af regulativers kompleksiteter, anbefaler DEWALT, at man ikke sender litium-ion-batteripakker med luftfragt uanset watt time vurdering. Forsendelser af værktøj med batterier (combosæt) kan som eneste undtagelse sendes med luftfragt, hvis batteripakkens watt time vurdering ikke er højere end 100 watt timer.

Uanset om en forsendelse anses for at være undtaget eller fuldt reguleret, er det speditørernes ansvar at rådføre sig med de seneste regler for emballerings-, mærknings- og dokumentationskrav.

Oplysningerne i dette afsnit i vejledningen er givet i god tro og menes at være korrekte på det tidspunkt, hvor dokumentet blev oprettet. Men der gives ingen garanti, udtrykt eller underforstået. Det er købers ansvar at sikre, at vedkommendes aktiviteter er i overensstemmelse med de gældende regulativer.

Anbefalet opbevaring

1. Det bedste opbevaringssted er køligt og tørt, hvor den ikke udsættes for direkte sollys og ekstrem varme eller kulde. For optimal batteriydelse og -liv skal du opbevare batteripakker ved stuetemperatur, når de ikke er i brug.
2. For langtids opbevaring anbefales det at opbevare en fuldt opladet batteripakke et køligt, tørt sted uden for opladeren for optimale resultater.

BEMÆRk: Batteripakker bør ikke opbevares helt tømt for opladning. Batteripakken skal genoplades før brug.

Mærkater på oplader og batteripakke

Udover de piktogrammer, der anvendes i denne vejledning, kan mærkater på opladeren og battteripakken vise de følgende piktogrammer:

Læs brugsvejledningen før brug.

Se Tekniske Data vedrørende opladningstid.

Berør aldrig kontaktflader med strømførende genstande.

Beskadigede batteripakker må ikke oplades.

Må ikke udsættes for vand.

Defekte ledninger skal udskiftes omgående.

Oplad kun mellem 4 °C og 40 °C.

Kun til indendørs brug.

Tag hensyn til miljøet ved bortskaffelse af batteripakken.

Oplad kun DEWALT batteripakker med de specielle DEWALT opladere. Opladning af andre typer batteripakker end de specielle DEWALT batterier med en DEWALT oplader, kan få dem til at sprænges eller føre til andre farlige situationer.

Destruér ikke batteripakken.

Batteritype

De følgende værktøjer skal anvendes med en batteripakke på 18 V: DCW682

Disse batteripakker kan bruges: DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185, DCB187, DCB189, DCBP034. Se Tekniske dataa for flere informationer.

Pakkeindhold

Pakken indeholder:

1Lamelfræser

1Støvpose

2Støvadaptere

1Stiftskruenøgle

1 T20 Torx nøgle

1 Li-Ion-batteripakke (modellerne C1, D1, G1, L1, M1, P1, S1, T1, X1, Y1)
2 Li-lon-batteripakker (modellerne C2, D2, G2, L2, M2, P2, S2, T2, X2, Y2)
3 Li-Ion-batteripakker (modellerne C3, D3, G3, L3, M3, P3, S3, T3, X3, Y3)

1Betjeningsvejledning

BEMÆRk: Batteripakker, opladere og værktøjskasser er ikke inkluderede i N-modeller. Batteripakker og opladere er ikke inkluderede i NT-modeller. B-modeller indeholder Bluetooth®-batteripakker.

BEMÆRk: Bluetooth® mærket og logoerne er registrerede varemærker, der ejes af Bluetooth®, SIG, Inc. og al DEWALT brug af sådanne mærker er under licens. Andre varemærker og handelsnavne tilhører deres respektive ejere.

• Kontroller for eventuelle skader på værktøjet, dele og tilbehør, der kan være opstået under transport.
• Tag dig tid til at læse og forstå denne vejledning grundigt, før du tager den i brug.

Mærkning på værktøjet

Følgende piktogrammer er vist på værktøjet:

Læs brugsvejledningen før brug.

Bær høreværn.

Brug øjeværn.

Klingediameter.

Datokodeposition (Fig. B)

Datokoden 20, der også inkluderer produktionsåret, er tryk på huset.

Eksempel:

2022 XX XX

Produktionsår

Beskrivelse (Fig. A)

ADVARSEL: Modificer aldrig elværktøjet eller dele af det. I can medføre beskadigelser eller kvæstelser.

1 Paddle kontakt
2 Oplåsningsknap
3 Ekstrahåndtag
4 Indstillingsenhed til anslagshøjde

DANSK

5 Støvopsamlingsudgang
6 Indstilleligt anslag
7 Anti-slip-stifter
8 Indstillingsknap til fræsedybde
9 Låseknap til anslagshøjde
10 Spindellås
11 Låseknap til indstilleligt anslag
12 Batteri
13 Batteriudlöser

Tilsigtet anvendelse

Din lamelfræser er udviklet til at udførelse af flade snedkersamlinger i træ og træprodukter.

Må IKKE anvendes under våde forhold eller i nærheden af brændbare væsker eller gasser.

Lamelfræseren er en professionel værktøjsmaskine.

LAD IKKE børn komme i kontakt med værktøjet. Uerfarne brugere må ikke anvende dette værktøj uden opsyn.

• Små børn og svagelige personer. Dette værktøj er ikke beregnet til at blive brugt af små børn og personer med fysisk eller psykisk funktionsnedsættelse uden opsyn.
• Dette produkt er ikke beregnet til anvendelse af personer (inklusive børn) med fysisk, sensorisk eller psykisk funktionsnedsættelse; mangel på erfaringer, viden eller færdigheder, medmindre de er under opsyn af en person, der er ansvarlig for deres sikkerhed. Børn må aldrig efterlades alene med dette produkt.

SAMLING OG JUSTERINGER

ADYARSEL: For at reducere risikoen for personskade skår du slukke for, og afbryde batteripakkeninden der foretages justeringer, eller der fjernes/monteres tilbehør eller ekstraudstyr. En utilsigtet start kan forårsage kvæstelser.

ADVARSEL: Anvend kun DEWALT batteripakker dijadere.

Isætning og udtagning af batteripakke fra værktøjet (Fig. B)

BEMÆRK: Kontrollér, at din batteripakke 12 er helt opladet.

Sådan installeres batteripakken i værktøjets håndtag

1. Batteripakken skal udrettes ift. skinnerne inde i værktøjets håndtag (Fig. B).
2. Skub det ind i håndtaget, indtil batteripakken sidder godt fast i værktøjet og sørg for at du hører, at den klikker på plads.

Sådan fjernes batteripakken fra værktøjet

1. Tryk på batteriets udløserknap 13 og træk batteripakken ud af værktøjets håndtag med en fast bevægelse.
2. Isæt batteripakken i opladeren som beskrevet i opladerafsnittet i denne vejledning.

Batteripakker til indikator (Fig. B)

Nogle DEWALT batteripakker har en indikatormåler, som består af tre grønne LED-lamper, der angiver det resterende opladningsniveau i batteripakken.

Du aktiverer indikatoren ved at trykke på og holde indikatorknappen 14 nede. En kombination af de tre grønne LED lamper vil lyse og angive niveauet for den resterende opladning. Når niveauet for opladning i batteriet ligger under den brugbare grænse, lyser indikatoren ikke, og batteriet skal genoplades.

BEMÆRK: Indikatoren indikerer blot den resterende opladning i batteripakken. Den angiver ikke værktøjets funktionalitet og varierer afhængigt af produktkomponenter, temperatur og slutbrugeranvendelse.

Indstilleligt anslag (Fig. D1, D2)

Med det indstillelige anslag 6 er det muligt præcist at indstille det punkt, hvor hullerne til lamellerne skal skæres. Indstillingen af anslagshøjden kan udføres ved at:

1. Løsne anslagets højdelåseknap 9.
2. Indstille højdeindstilleren 4 som påkrævet. Når anslaget er indstillet til 90°, viser skalaen under låseknappen afstanden mellem fræserens centrum og overfladen på anslaget.
3. Spænd låseknappen fast.

Indstilling af anslagsvinklen

1. Løsn det justerbare anslags låseknap 11.
2. Vip anslaget til den ønskede vinkel.
3. Spænd den justerbare låseknap til anslaget fast.
   Finindstillingen anvendes til at eliminere mulige tolerancer i lamelhullernes størrelse.

Markeringer på fræserbasisplade

Ved udførelse af arbejde uden anslag, som fx ved T-samlinger, kan rillerne på fræserbasispladen anvendes til korrekt justering af værktøjet.

1. Indstil anslaget til 0° position, som beskrevet ovenfor.
2. Ved arbejdsemner med en tykkelse på 19 mm skal basispladens kant anvendes som en centreringsreference.
3. Ved andre arbejdsemner skal de røde centerlinje-markeringer anvendes til at justere værktøjet.
4. To af rillerne angiver skærelængden. For at undgå at arbejdsemnet ødelægge skal det kontrolleres, om arbejdsemnet rager uden for disse riller.

Indstilling af fræsedybde (Fig. E)

Dyksnitdybden skal indstilles til at matche lamelstørrelsen. Tallene 0, 10 og 20 på dybdeindstillingsknappen svarer til lamelstørrelsen. M repræsenterer den maksimale skæredybde på ca. 20 mm.

BEMÆRK: Den maksimale skæredybde på 20 mm kan kun opnås med en ny klinge og ved at trække finjusteringsskruen ud (se Finjustering af dykdybde).

- Drej dybdeindstillingsknappen 8 hen på den påkrævede position ved at vælge det passende tal med den røde pil på værktøjet.

Finindstilling af fræsedybde (Fig. F)

1. Hæv anslag 6 op på dens øverste position som beskrevet forinden.
2. Indsæt T20 Torx nøglen som vist og indstil fræsedybden som påkrævet ved at dreje skruen 23 (drej med uret for at forringe dyksnitdybden). Hver enkelt fuld omdrejning resulterer i en ændring af dybden på 1 mm.
3. Kontrollér indstillingen ved at lave et prøvefræsning i et stykke affaldstræ.

Anti-glidningsstifter (Fig. G)

Anti-glidnings stifter 7 hjælper med til at reducere lamelfræserens tendens til at glide mod højre under skæring. Når du arbejder på synlige dele af arbejdsemnet, kan du ønske at trække dem tilbage for at undgå ridser.

1. Du trækker stifterne tilbage ved at dreje dem lidt med uret ved hjælp af en flad skruetrækker.
2. Du bruger stifterne igen ved at dreje dem lidt mod uret.

Udskiftning af klingen (Fig. H, I, J)

ADYARSEL:

Kontrollér, om tænderne på skæret peger i retning mod uret, som vist (Fig. 1).

• Efter udskiftning af klingen skal fræsedybden altid kontrolleres og om nødvendigt justeres.
• Anvend ikke klinger med større eller mindre diameter end anbefalet. Mhp. korrekt valg af klinger, se de tekniske data.

• Anvend kun klinger, som er angivet i denne vejledning og er i overensstemmelse med EN847-1.

• Løsn de fire T20 Torx-skruer 15 fra basispladen og tag dækslet af.

• Tryk spindellåsen 10 ned og fjern flangen ved at dreje den mod uret.
• Udskift klingen og kontrollér tænderne på skæret peger i retning mod uret.
• Spænd flangen godt fast ved at dreje den med uret, mens du holder spindellåsen nede.
• Montér dækselpladen og spænd sekskantskruerne fast.

Støvopsamling (Fig. K1, K2, K3)

Ved hjælp af den passende adapter kan du tilslutte enten en støvpose eller en støvopsamler.

Støvopsamler

1. Indsæt den passende adapter 16 eller 17 i støvopsamlingsudgangen 5.
2. Tilslut støvopsamlerens slange til adapteren.

Støvpose

1. Indsæt den lige adapter 16 i støvopsamlingsudgangen 5.

2. Fastgør støvposen 18 til adapteren.

3. Tilslut, hver gang det er muligt, en støvopsamlingsenhed, der er designet i henhold til de relevante regulativer med hensyn til støvemission.

Fastgørelse af en AirLock™ kompatibel støvsuger (Fig. K3)

ADVARSEL: Ved anvendelse af støvudsugning skal sørageren tømmes inden påbegyndelse og ofte under arbejdet. Vær forsigtig ved bortskaffelse af støv. Støv kan være sundhedsfarligt, hvis det indåndes, indtages eller kommer i kontakt med huden. Fint støvende materialer kan være eksplosive.

Dit værktøj er kompatibelt med DEWALT AirLock™ tilslutningssystemet. AirLock™ muliggør en hurtig, sikker tilslutning mellem AirLock™ tilslutningen 21 og den lige adapter 16.

1. Tag batteriet ud.
2. Kontrollér, om kraven på AirLock™-tilslutningen er på ulåst position. (Se Fig. K3.) Justér kærvene 22 på kraven og AirLock™ tilslutningen, som vist for ulåste og låste positioner.
3. Skub AirLock™-tilslutningen på adaptertilslutningspunktet.
4. Drej kraven hen på den läste position.

BEMÆRk: Kuglelejerne inden i kraven låser i kærven og sikrer tilslutningen. Elværktøjet er nu tilsluttet korrekt til støvsugeren. BEMÆRk: Muffen på støvudsugningsåbningen kan fjernes, hvis den er beskadiget, og udskiftes af brugeren. Muffen kan fås som valgfrit tilbehør og kan udskiftes med en skruetrækker.

BETJENING

Brugsvejledning

ADVARSEL: Overhold altid sikkerhedsvejledningen og de geltende regler.

ADVARSEL: For at reducere risikoen for personskade, stærløg tag batteripakken af, inden der foretages justeringer eller afmontering/installation af udstyr eller tilbehør. Utilsigtet start kan medføre kvæstelser.

ADVARSEL: For at reducere risikoen for alvorlige kredelser skal du ALTID holde godt fast i tilfælde af en pludselig reaktion.

Det er nødvendigt med én hånd på hjælpehåndtaget 3 og den anden hånd på hovedhåndtaget 19 for korrekt håndposition.

Skydekontakt (Fig. C)

FORSIGTIG: Hold godt fast på hjælpehåndtaget og værktøjets krop for at have kontrol over værktøjet ved opstart og under brug, indtil klingerne holder op med at dreje. Sørg for, at klingen står helt stille, før du lægger værktøjet fra dig.

Dansk

BEMÆRk: For at reducere uventet værktøjsbevægelse bør du ikke tænde og slukke for værktøjet under belastningsforhold. Lad lamelfræseren opnå fuld hastighed, inden den berører arbejdsemnets overflade. Løft værktøjet fra overfladen, før du slukker for værktøjet. Lad værktøjet holde helt op med at dreje, før du lægger det fra dig.

1. For at tænde for værktøjet skal du skubbe spærrekontakten 2 mod enden af værktøjet og derefter trykke på skydekontakten 1. Værktøjet vil køre, mens der trykkes på kontakten.
2. Sluk for værktøjet ved at slippe skydekontakten.

Ingen volt

Ingen-volt-funktionen forhindrer lamelfræseren i at genstarte, uden at der er tændt og slukket for kontakten, hvis strømforsyningen svigter.

Fremstilling af lamelsamlinger (Fig. L-0)

ADVARSEL: Lav altid et prøvesnit i et stykke affaldstræ kontrollere fræsedybden. Såfremt det er nødvendigt, skal der udføres en finjustering, som beskrevet i Samling & justeringer.

Du kan anvende forskellige teknikker til at lave stærke og nøjagtige lamelsamlinger. I denne vejledning bliver de vigtigste teknikker beskrevet mere indgående (Fig. L).

Valg af lamelstørrelse (Fig. M)

De tre lamelstørrelser er #0, #10 og #20. Som regel skal du anvende den største lamel, som passer i arbejdsemnet.

Efter valg af den lamelstørrelse, der skal bruges, skal du indstille fræsedybden tilsvarende som beskrevet under Indstilling af fræsedybde.

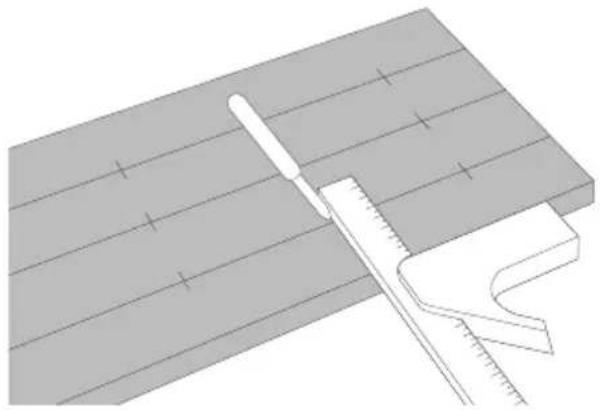

Placering af lameller (Fig. N1–N4)

For hjørnesamlinger skal lamellerne normalt placeres med afstande på 15–25 cm. De yderste lameller skal placeres 5–7,5 cm fra arbejdsemnets ender (Fig. N1).

Ved samling af smalle arbejdsemner som fx billedrammer vil selv de mindste lameller være for store til samlingen. I dette tilfælde skal den synlige spids på lamellen afskæres, efter samlingen er blevet limet (Fig. N2).

Ved samling af arbejdsemner, der er tykkere end ca. 2.5 cm, er det muligt at anvende to lameller for at gøre samlingen mere stabil (Fig. N3).

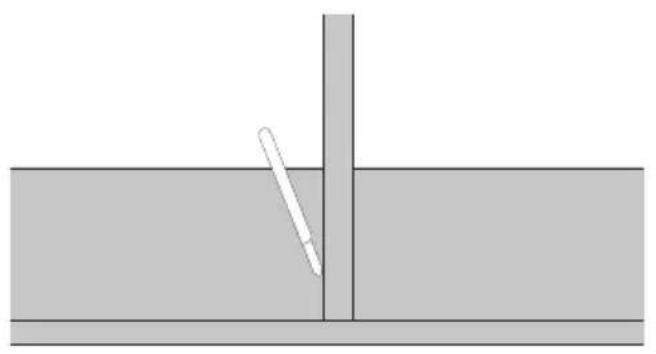

For at udføre markeringer, skal emnerne først placeres således, som de skal samles. Anvend en geometritrekant til at tegne markeringslinjen på tværs over emnerne (Fig. N4).

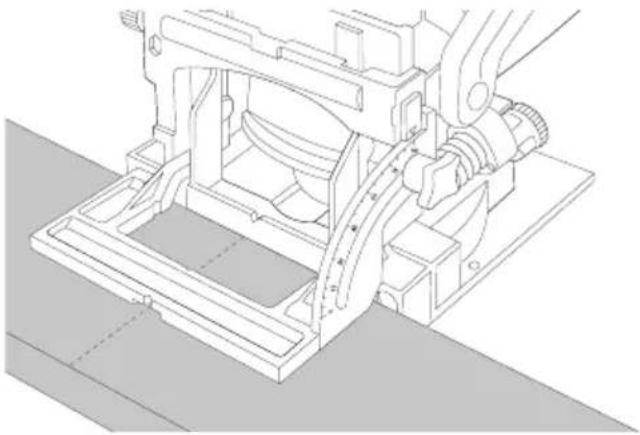

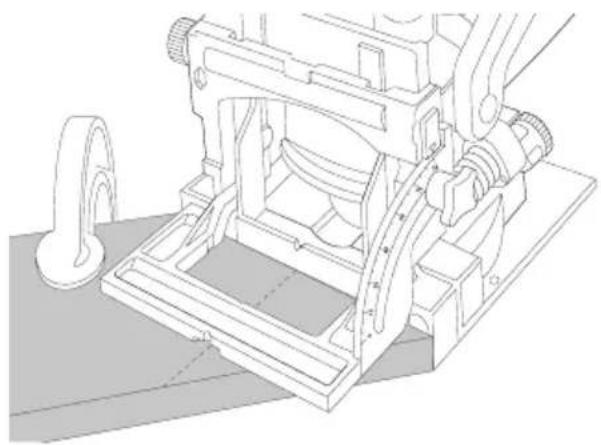

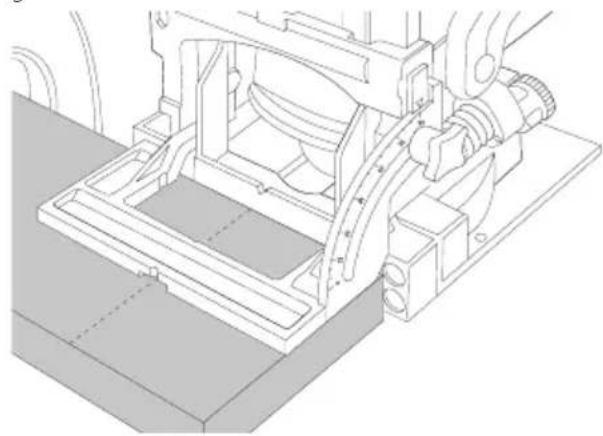

Fræsning af lamelhuller (Fig. O)

1. Indstil værktøjsindstillingerne som beskrevet ovenfor.
2. Ret centermarkeringen på værktøjsbasispladen ind efter markeringslinjen, som vist.
3. Slå strømmen til og vent et sekund, indtil fræseren har opnået fuld hastighed.

4. Skub anslaget imod arbejdsemnet og neddyk fræseren, indtil stoppet nås.

5. Lad værktøjet trække klingen tilbage fra arbejdsemnet.

6. Slå strømmen fra.

Samling af arbejdsemner

1. Prøv at samle arbejdsemnerne for at kontrollere, om samlingerne passer korrekt.
2. Spred et jævnt lag af passende lim i lamelhullerne og på samlingens tilpassede overflader.
3. Indsæt lamellerne i hullerne og sørg for, at de kommer i kontakt med limen.
4. Saml arbejdsemnerne og klem dem fast, inden limen har tørret.

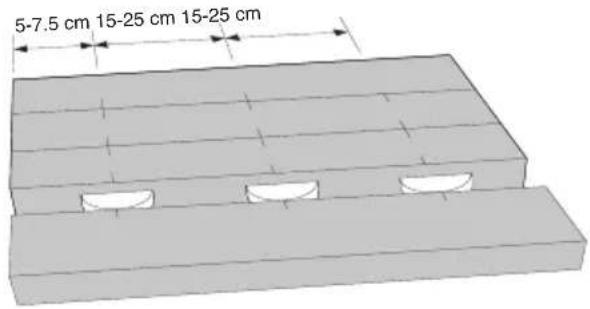

Hjørne til hjørnesamlinger (Fig. P1, P2)

1. Anbring arbejdsemnerne på en flad overflade på den måde, de skal samles.
2. Markér lamelmidterpunkterne. Lamellerne skal placeres med 15–25 cm intervaller; de udvendige lameller skal placeres 5–7,5 cm fra enderne på arbejdsemnet (Fig. P1).
3. Indstil anslaget til 90°.
4. Indstil højdeindstilleren til at placere lamellen midt på arbejdsemnet.
5. Indstil de øvrige værktøjsindstillinger som beskrevet ovenfor.
6. Skær lamelhullerne som beskrevet ovenfor (Fig. P2).

Rammesamlinger (Fig. Q1–Q3)

1. Anbring arbejdsemnerne på en flad overflade på den måde, de skal samles (Fig. Q1, Q2).
2. Vælg den passende lamelstørrelse.
3. Markér lamelmidterpunkterne.
4. Indstil værktøjsindstillingerne som beskrevet ovenfor.
5. Skær lamelhullerne som beskrevet ovenfor (Fig. Q3).

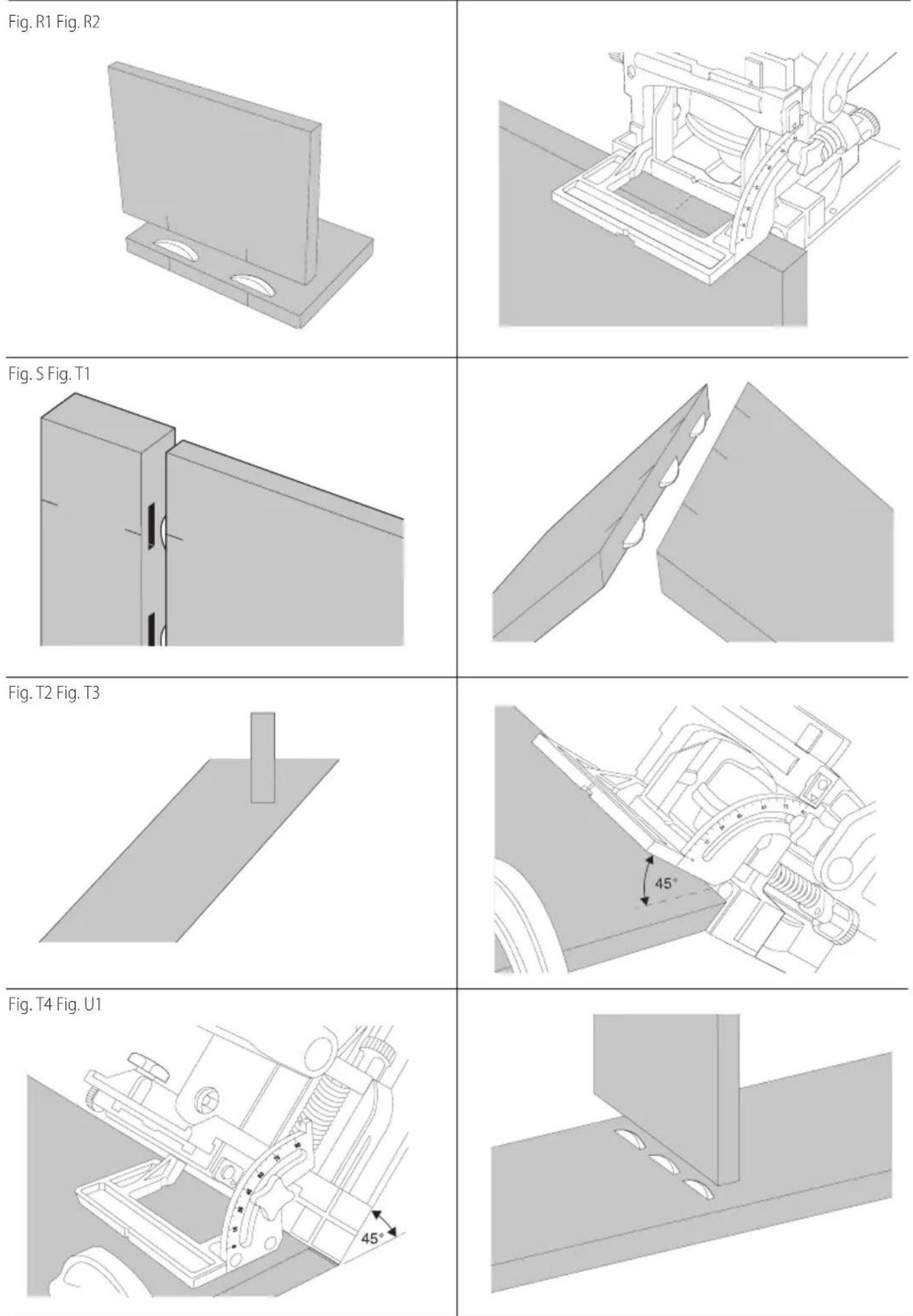

Hjørnesamlinger (Fig. R1, R2)

1. Anbring arbejdsemnerne på den måde, som de skal samles på (Fig. R1).
2. Vælg den passende lamelstørrelse.
3. Markér lamelmidterpunkterne.
4. Til skæring af snitfladen, fastspænd arbejdsemnet og ret værktøjet ind som vist (Fig. R2).
5. Skær lamelhullerne som beskrevet ovenfor.

Vinkelsamlinger (Fig. S)

Ved samling af to arbejdsemner af forskellig tykkelse er fremgangsmåden som følger:

1. Anbring arbejdsemnerne på den måde, som de skal samles på.
2. Vælg den passende lamelstørrelse.
3. Markér lamelmidterpunkterne.
4. Vælg det arbejdsemne, der skal sidde bagerst.
5. Indstil højdeindstilleren til at placere lamellen midt på arbejdsemnet.

6. Skær lamelhullerne som beskrevet ovenfor.

7. Indstil anslaget til en afstand, der svarer til den ønskede vinkel. Brug skalaen til at aflæse indstillingen.

8. Skær lamelhullerne som beskrevet ovenfor.

Hjørnegeringssamlinger (Fig. T1–T4)

Udvendige overflader oprettet

1. Anbring arbejdsemnerne på den måde, som de skal samles på.
2. Markér lamelmidterpunkterne udvendigt på samlingen.
3. Indstil vinklen til 90°.
4. Indstil anslaget til at placere lamellen imod indersiden af samlingen, hvor arbejdsemnet er tykkest. Vælg den passende lamelstørrelse (Fig. T2).
5. Fastspænd arbejdsemnet og opret værktøjet som vist (Fig. T3).
6. Skær lamelhullerne som beskrevet ovenfor.

Indvendige overflader oprettet

1. Anbring arbejdsemnerne på den måde, som de skal samles på.
2. Markér lamelmidterpunkterne indvendigt på samlingen.
3. Indstil vinklen til 45°.
4. Indstil anslaget til at placere lamellen imod indersiden af samlingen, hvor arbejdsemnet er tykkest. Vælg den passende lamelstørrelse.
5. Fastspænd arbejdsemnet og opret værktøjet som vist (Fig. T4).
6. Skær lamelhullerne som beskrevet ovenfor.

T-samlinger (Fig. U1–U5)

Denne type samlinger anvendes normalt til at fastgøre hylder til sidepaneler (Fig. U1).

1. Anbring arbejdsemnerne på en flad overflade på den måde, de skal samles (som et T med bunden i vejret).
2. Markér lamelmidterpunkterne på hyldestykket.
3. Markér let det øverste af hylden på sidepanelet (Fig. U2).
4. Fastspænd anslaget øverst på sidepanelet, ret enden på hylden ind efter linjen (Fig. U3).
5. Vælg den passende lamelstørrelse.
6. Indstil anslaget til 0°.
7. Ret værktøjet ind efter lamelmærkerne ved hjælp af afmærkningerne på værktøjets fundament.
8. Lav et vertikalt (Fig. U4) og et horisontalt (Fig. U5) snit ved hver lamelplacering.

VEDLIGEHOLDELSE

Dit elværktøj er beregnet til langvarig brug med minimal vedligeholdelse. Værktøjets fortsatte tilfredsstillende drift afhænger af korrekt vedligeholdelse og rengøring af værktøjet.

ADVARSEL: For at reducere risikoen for personskade, stærl og tag batteripakken af, inden der foretages justeringer eller afmontering/installation af udstyr eller tilbehør. Utilsigtet start kan medføre kvæstelser.

Der kan ikke udføres service på opladeren eller batteripakken.

Smøring

Dette elektriske værktøj skal ikke smøres yderligere.

Rengøring

ADVARSEL: Blæs støv og snavs ud af hovedhuset med tæt, lige så snart der samler sig snavs i og omkring luftaftrækket. Bær godkendte beskyttelsesbriller og godkendt støvmaske ved udførelse af denne procedure.

ADVARSEL: Brug aldrig opløsningsmidler eller andre kænige kemikalier til at rengøre værktøjets ikke-metalliske dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet i væske.

Valgfrit tilbehør

ADVARSEL: Eftersom andet tilbehør, end det, der tilbydes af DEWALT, ikke blevet testet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at reducere risikoen for tilskadekomst bør kun tilbehør anbefalet af DEWALT bruges sammen med dette produkt.

Ret henvendelse til din forhandler vedr. yderligere oplysninger mhp. det passende tilbehør.

Miljøbeskyttelse

Særskilt bortskaffelse. Produkter og batterier mærket med dette symbol må ikke bortskaffes sammen med normalt husholdningsaffald.

Produkter og batterier indeholder materialer, der kan blive gendannet eller genanvendt og således reducere efterspørgslen efter råvarer. Genbrug venligst elektriske produkter og batterier i henhold til lokale regulativer. Yderligere informationer findes på www.2helpU.com.

Genopladelig batteripakke

Dette langtidsholdbare batteri skal udskiftes, när det ikke giver tilstrækkelig strøm til de opgaver, som tidligere let blev udført. Ved slutningen af dens tekniske levetid, kassér den med behørigt omhu for vores miljø:

• Kør batteripakken helt ned, og fjern den derefter fra værktøjet.
• Li-lon celler er genanvendelige. Tag dem med til din forhandler eller til den lokale genbrugsplads. De indsamlede batteripakker vil blive genanvendt eller korrekt bortskaffet.

LAMELLENDÜBELFRÄSE DCW682

ADVARSEL: Fare for støt. Ikke la væske komme inn i laderen. Det kan resultere i elektrisk støt.

ADVARSEL: Vi anbefaler bruk av en reststrømenhet med e strømområde på 30mA eller mindre.

Kompatible ladere vil ikke lade en defekt batteripakke. Laderen vil indikere feil ved batteripakken ved at lyset ikke er på.

MERK: Dette kan også tyde på et problem med laderen.

ADVARSEL: Fare for brannskader. Batterivæsken kan dænes hvis den utsettes for gnister eller flammer.

Ikke lad skadede batteripakker.

Få byttet defekte ledninger omgående.

Lades kun mellom 4 °C og 40 °C.

Koble til en AirLock™ kompatibel støvsuger (Fig. K3)

Oppladbar batteripakke
