KULLANIM KILAVUZU DCW682 DEWALT

Türkçe (orijinal talimatlardan çevrilmiştir) 137

Bir DEWALT aleti seçtiniz. Uzun süreli deneyim, sürekli ürün geliştirme ve yenilik DEWALT markasının profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline gelmesini sağlamaktadır.

Teknik Özellikleri

		DCW682
Voltaj V	DC	18
Tip 1
Batarya tipi Li-İyon
Maks. güç çıkışı U 900
Yüksüz hız dak	-1	8000
Maksimum kesme derinliği. mm 20
Daldırma derinliği ayarı mm 8/10/12
		(levhalar için 0/10/20)
Kesici çapı mm 102
Kesici genişliği	mm 4
Ağırlık	kg	2,5

EN60745-2-19 uyarınca gürültü değerleri ve titreşim değerleri (triaks vektör toplamı):

L_PA (emisyon ses basıncı seviyesi)	dB(A)	84
L_WA (ses güç seviyesi)	dB(A)	95
K (verilen ses seviyesi için belirsizlik)	dB(A)	3
Ana tutamak
Titreşim emisyon değeri a_h	m/s21,5
Belirsizlik değeri K	m/s21,5

Bu bilgi formunda verilen titreşim emisyon düzeyi, EN60745 belirtilen bir standart teste uygun olarak ölçülmüştür ve aletleri birbiriyle karşılaştırmak için kullanılabilir. Maruz kalmaya dönük bir ön değerlendirme olarak kullanılabilir.

UYARI: Beyan edilen titreşim ve/veya gürültü emisyon seviyesi, aletin temel uygulamalarını yansıtır. Bununla birlikte alet farklı uygulamalar için, farklı aksesuarla veya yeterince bakım yapılmadan kullanıldığında, titreşim ve/veya gürültü emisyonu değişebilir. Bu, toplam çalışma süresindeki maruz kalma seviyesini önemli ölçüde artırabilir.

Tahmini titreşim ve/veya gürültü maruziyeti, aletin kapalı kaldığı veya çalışmasına karşın iş görmediği zamanları da dikkate almalıdır. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde azaltabilir.

Operatörü titreşim ve/veya gürültünün etkilerinden korumak için aşağıdaki diker gibi ilave güvenlik önlemleri tanımlayın: aleti ve aksesuarları iyi muhafaza edin, ellerinizi sıcak tutun (titreşim için geçerli), çalışma biçimlerini iyi organize edin.

AT Uygunluk Beyanatı

Makine Direktifi

Geçme Dübel Frezesi DCW682

DEWALT, Teknik Özellikleri bölümünde açıklanan bu ürünlerin aşağıda belirtilen yönergelere uygun olduğunu beyan eder: 2006/42/AT, EN60745-1:2009+A11:2010, EN60745-2-19:2009+A1:2010.

Bu ürünler ayrıca 2014/30/EU ve 2011/65/EU Direktiflerine de uygundur. Daha ayrıntılı bilgi için, lütfen aşağıdaki adresten DEWALT ile temas kurun veya kılavuzun arka kapağına bakın.

Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı DEWALT adına vermiştir.

M. Georgol

Markus Rompel

PTE-Avrupa, Mühendislik Birimi Genel Müdür Yardımcısı DEWALT, Richard-Klinger-Straße 11, 65510, Idstein, Almanya 15.02.2022

UYARI: Yaralanma riskini azaltmak için, kullanım kilavuzunu okuyun.

Tanımlar: Güvenlik Talimatları

Aşağıdaki tanımlar her işaret sözcüğü ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkat ediniz.

TENLİKE: Engellenmemesi halinde ölüm veya ciddi yarlanma ile sonuçlanabileceği çok yakın bir tehlikeli durumu gösterir.

UVARI: Engellenmemesi halinde ölüm veya ciddi yarlanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

DIJKAT: Engellenmemesi halinde önemsiz veya orta dipeli yaralanma ile sonuçlanabileceği potansiyel bir tehlikeli durumu gösterir.

İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumları gösterir.

Elrik çarpması riskini belirtir.

Yun riskini belirtir.

Aküler Şarj Aletleri/Şarj Süreleri (Dakika)***
Kat. # V	DC	Ah Ağırlık (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132 DCB119
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50

*Veri kodu 201811475B veya sonrasi
**Veri kodu 201536 veya sonrasi
***Batarya şarj süreleri şablonu yalnızca bilgi verme amacıyla sunulmuştur, şarj süreleri, bataryaların sıcaklığına ve durumuna bağlı olarak değişir.

ELEKTRIKLI EL ALETLERI İÇIN GENEL GÜVENLIK TALIMATLARI

UYARI: Bu elektrikli aletle verilen tüm güvenlik uylarını, talimatları, resimleri ve teknik özellikleri okuyun. Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olabilir.

BÜTÜN UYARI VE GÜVENLİKTALİMATLARINI İLERİDE BAKMAK ÜZERE SAKLAYIN

Uyarılarda yer alan «elektrikli alet» terimi şebeke elektriğiyle (kablolu) veya akü/pille (şarlı) çalışan elektrikli aletinizi ifade etmektedir.

1) Çalışma alanının Güvenlığı

a) Çalışma alanını temiz ve aydınlik tutun. Karışık ve karanlık alanlar kazaya davetiye çıkartır.
b) Elektrikli aletleri, yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda çalıştırmayın. Elektrikli aletler, toz veya dumanları ateşleyebilecek kıvılcımlar çıkartır.
c) Bir elektrikli aleti çalıştırırken çocuklardan ve etraftaki kişilerden uzak tutun. Dikkatinizi dağılıci şeyler kontrolü kaybetmenize neden olabilir.

2) Elektrik Güvenlığı

a) Elektrikli aletlerin fisleri prizlere uygun olmalıdır. Fis üzerinde kesinlikle hiçbir değişiklik yapmayın. Topraklı elektrikli aletlerde hiçbir adaptör fişi kullanmayın. Değiştirilmemiş fisler ve uygun prizler elektrik çarpması riskini azaltacaktır.
b) Borular, radyatörler, ocaklar ve buzdolapları gibi topraklanmamış yüzeylerle vücut temasından kaçının. Vücudunuzun topraklanması halinde yüksek bir elektrik çarpması riski vardır.
c) Elektrikli aletleri yağmura maruz bırakmayın veya ıslatmayın. Elektrikli alete su girmesi elektrik çarpması riskini arttıracaktır.
d) Elektrik kablosunu uygun olmayan amaçlarla kullanmayın. Elektrikli aleti kesinlikle kablosundan

tutarak taşımayın, çekmeyin veya prizden çıkartmayın. Kabloyu sıcaktan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskini arttırır.

e) Elektrikli bir aleti açık havada çalıştırıyorsanız, açık havada kullanıma uygun bir uzatma kablosu kullanın. Açık havada kullanıma uygun bir kablonun kullanılması elektrik çarpması riskini azaltır.
f) Eğer bir elektrikli aletin nemli bir bölgede çalıştırılması zorunluysa, bir artık akım aygıtı (RCD) korumalı bir kaynak kullanın. Bir RCD kullanılması elektrik şoku riskini azaltır.

3) Kışisel Güvenlık

a) Elektrikli bir aleti kullanırken her zaman dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Elektrikli bir aleti yorgunken veya ilaç ya da alkolün etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmayla sonuçlanabilir.
b) Kişisel koruyucu ekipmanları mutlaka kullanın. Daima koruyucu gözlük takın. Koşullara uygun toz maskesi, kaymayan güvenlik ayakkabıları, baret veya kulaklık gibi koruyucu donanımların kullanılması kişisel yaralanmaları azaltacaktır.
c) İstem dışı çalıştırılmasını önleyin. Aleti güç kaynağına ve/veya aküye bağlamadan, yerden kaldırmadan veya taşımadan önce düğmenin kapalı konumda olduğundan emin olun. Aleti, parmağınız düzme üzerinde bulunacak şekilde taşımak veya açık konumdaki elektrikli aletleri elektrik şebekesine bağlamak kazaya davetiye çıkartır.
d) Elektrikli aleti açmadan önce tüm ayarlama anahtarlarını çıkartın. Elektrikli aletin hareketli bir parçasına takılı kalmış bir anahtar kişisel yaralanmaya neden olabilir.
e) Ulaşmakta zorlandığınız yerlerde kullanmayın. Daima sağlam ve dengeli basın. Bu, beklenmedik

durumlarda elektrikli aletin daha iyi kontrol edilmesine olanak tanır.

f) Uygun şekilde giyinin. Bol elbiseler giymeyin ve takı takmayın. Saçınızı, elbiselerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol elbiseler ve takılar veya uzun saç hareketli parçalara takılabilir.
g) Eğer kullandığınız üründe toz emme ve toplama özellikleri olan ataşmanlar varsa bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Bu ataşmanların kullanılması tozla ilgili tehlikeleri azaltabilir.
h) Aletlerin sık kullanımı sonucu oluşan aşinalığın keyfi davranışta bulunmanıza ve aletle ilgili güvenlik ilkeleri ihmal etmenize neden olmasına izin vermeyin. Dikkatsiz bir hareket bir anda ciddi yaralanmalara neden olabilir.

4) Elektrikli Aletlerin Kullanımı ve Bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet, belirlendiği kapasite ayarında kullanıldığında daha iyi ve güvenli çalışacaktır.
b) Düğme açmıyor ve kapatmıyorsa elektrikli aleti kullanmayın. Düğmeyle kontrol edilemeyen tüm elektrikli aletler tehlikelidir ve tamir edilmesi gerekmektedir.
c) Herhangi bir ayar, aksesuar değişimi veya elektrikli aletlerin saklanması öncesinde fişi güç kaynağından çekin ve/veya eğer demonte edilebilir tipteyse, bataryayı aletten ayırın. Bu tür önleyici güvenlik tedbirleri elektrikli aletin istem dışı olarak çalıştırılması riskini azaltacaktır.
d) Elektrikli aleti, çocukların ulaşamayacağı yerlerde saklayın ve elektrikli aleti tanımayan veya bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikelidir.
e) Elektrikli aletleri iyi durumda muhafaza edin. Hareketli parçalardaki hizalama hatalarını ve tutuklukları, parçalardaki kırılmalar ve elektrikli aletin çalışmasını etkileyebilecek tüm diğer koşulları kontrol edin. Hasarlı ise, elektrikli aleti kullanmadan önce tamir ettirin. Kazaların çoğu, elektrikli aletlerin bakımının yeterli şekilde yapılmamasından kaynaklanır.
f) Kesim aletlerini keskin ve temiz tutun. Bakımı uygun şekilde yapılmış keskin kesim uçlu kesim aletlerinin sıkışma ihtimali daha düşüktür ve kontrol edilmesi daha kolaydır.
g) Elektrikli aleti, aksesuarlarını ve aletin diğer parçalarını kullanırken bu talimatlara mutlaka uyun ve çalışma ortamının koşullarını ve yapılacak işin ne olduğunu göz önünde bulundurun. Elektrikli aletin öngörülen işlemler dışındaki işlemler için kullanılması tehlikeli durumlara neden olabilir.
h) Tüm tutamakları ve tutma yerlerini kuru, temiz ve üzerinde yağ ile gres bulunmayacak şekilde muhafaza edin. Kaygan tutamaklar ve tutma yerleri,

beklenmedik durumlarda aletin güvenli bir şekilde tutulması ve kontrol edilmesine izin vermez.

5) Şarjlı Aletlerin kullanımı ve bakımı

a) Sadece üretici tarafından belirtilen şarj cihazı ile şarj edin. Bir akü tipine uygun bir şarj cihazı başka tipte bir aküyü şarj etmek için kullanıldığında yangın riski yaratabilir.
b) Elektrikli aletleri yalnızca özel olarak tanımlanmış akülerle kullanın. Başka akülerin kullanılması yaralanma ve yangın riskine yol açabilir.
c) Akü kullanımda değilken, ataç, bozuk para, anahtar, çivi, vida veya terminaller arasında kontağa neden olabilecek diğer küçük metal nesnelerden uzak tutulmalıdır. Akü terminallerinin birbirine kısa devre yapılması yanıklara veya yangına neden olabilir.
d) Uygun olmayan koşullarda, akü sıvı sızıntısı yapabilir; sıvıya temas etmekten kaçının. Kazara temas etmeniz halinde suyla yıkayın. Sıvı, gözlerinize temas ederse, ayrıca bir doktora başvurun. Aküden sıvı sizması tahriş veya yanıklara neden olabilir.
e) Hasarlı ya da modifiye edilmiş bir batarya veya aleti kullanmayın. Hasarlı ya da modifiye edilmiş bataryalar yangın, patlama veya yaralanma riskiyle sonuçlanan beklenmedik durumlara neden olabilir.
f) Bir batarya veya aleti ateşe veya aşırı ısıya maruz bırakmayın. 130 °C üzeri ısı veya ateşe maruz kalması patlamaya neden olabilir.
g) Tüm şarj talimatlarına uyun ve talimatlarda belirtilen sıcaklık aralığı dışında batarya veya aleti şarj etmeyin. Doğru olmayan şekilde veya belirtilen aralık dışındaki sıcaklıklarda şarj edilmesi bataryaya hasarı verebilir ve yangın riskini artırabilir.

6) Servis

a) Elektrikli aletinizi, sadece orijinal yedek parçaların kullanıldığı yetkili DEWALT servisine tamir ettirin. Bu, elektrikli aletin güvenliğinin muhafaza edilmesini sağlayacaktır.
b) Hasar görmüş bataryalara asla serviste bulunmayın. Bataryaların servisi sadece üretici veya yetkili servis tarafından yapılabilir.

Geçme Dübel Frezeleri için Özel Ek Güvenlik Önlemleri

• Diskli kesicilerin hızı en az aletin üzerinde belirtilen hız kadar olmalıdır. İlgili nominal hızdan daha hızlı çalışan disk kesiciler etrafı saçılıp yaralanmaya neden olabilir.
• Her zaman koruma kullanın. Bu, operatörü kınlan disk kesicisi parçacıklarından ve disk kesicisi ile istenmeyen temastan korur.
• Aleti izole tutma yerlerinden tutun, çünkü kesici kendi kablosuyla temas edebilir. İçinden akım geçen bir kabloyu kesmek açık metali aletle temas ettirebilir ve operatörün elektrik şokuna maruz kalmasına sebep olabilir.
• MAKSIMUM izin verilen disk kesici çapı 102 mm'dir.

tüRkçE

• Kör veya hasarlı disk kesicileri KULLANMAYIN.
- Her kullanım öncesinde koruma toplama sisteminin doğru çalıştığını kontrol edin.
- Toz maskesi kullanın. Toz partiküllerine maruz kalmak solunum zorluğuna ve olası yaralanmalara neden olabilir.
- Şebekeye prizi takmadan önce daima elektrikli aletin kapalı olduğundan emin olun.

- Biçak serbest hareket ederken gücü kapatmayın.

- Çalışmaya başlamadan önce iş aletinden tüm çivileri ve metal nesneleri çıkartın.

- Kapattıktan sonra, asla biçagın kenarına bastırarak biçagın durdurmaya çalışmayın.

- Alet sadece ahşap veya plastik kesmek için kullanılmalıdır.

- Biçağı denetleyen tüm cihazların tam çalışır durumda olduğundan emin olun.

- Asla aleti kapatmadan bir masa veya tezgah üzerine bırakmayın.

- Yalnızca bu kullanım kılavuzunda belirtilen teknik özellikleri uygun biçaklar kullanılabilir.

- Yüksek alaşım, yüksek hız çeliğinden (HSS çelik) yapılma bıçaklar kullanılmamalıdır. En iyi sonuçlar karbür uçlu veya CrV bıçakların kullanılması ile elde edilir.

- Yalnızca keskin ve kusursuz durumdaki bıçaklar kullanılmalıdır; kırık veya eğri bıçaklar bir an önce atılıp değiştirilmelidir.

- Bıçağın sağlam bir şekilde sabitlendiğinden ve doğru yönde döndüğünden emin olun.

- Biçak hızla durmaya başladığında ve operatöre doğru itildiğinde geri tepme meydana gelir. Biçak takılırsa veya alet durursa düğmeyi hemen bırakın.

- Biçakların keskin kalmasını sağlayın.

- Geniş panelleri kesim alanı yanında destekleyin.

- Biçak dönüş halinde kesim yaparken aleti iş parçasından kaldırmayın. Açma/kapama düğmesini bırakın ve biçağın durmasını bekleyin.

Diğer Riskler

İlgili güvenlik düzenlemelerinin uygulanması ve güvenlik cihazlarının kullanılmasına rağmen, bazı risklerden kaçınmak mümkün değildir. Bunlar:

• İşitme kaybı.
• Diski değiştirirken yaralanma riski.
• Kesim sırasında zararlı olabilecek malzemelerin tozlarının solunması riski.

Şarj cihazları

DEWALT şarj cihazları herhangi bir ayar gerektirmez ve çalıştırılması mümkün olduğunca kolay olacak şekilde tasarlanmıştır.

Elektrik Emniyeti

Elektrik motoru sadece tek bir voltaj için tasarlanmıştır. Her zaman batarya voltajının, aletin üretim etiketinde voltajla aynı olup olmadığını kontrol edin. Aynı zamanda şarj aleti voltajının ana şebeke voltajınızla aynı olduğundan emin olun.

DEWALT şarj cihazınız, EN60335 uyarınca çift yalıtımlıdır; bu nedenle, topraklama kablosuna gerek yoktur.

Kablosu hasarlıysa, yalnızca DEWALT veya yetkili bir servis tarafından değiştirilmelidir.

Uzatma Kablosu Kullanılması

Uzatma kablosu gerçekten gerekmedikçe kullanılmamalıdır. Şarj aletinizin giriş gücüne (Teknik Verilere bakın) uygun, onaylı bir uzatma kablosu kullanın. Minimum iletken ebadı 1 mm² ve maksimum uzunluk 30 m'dir.

Bir kablo makarası kullanırken, her zaman kabloyu tamamen makaradan çıkarın.

Tüm Batarya Şarj Cihazları için Önemli Güvenlik Talimatları

TALİMATLARI SAKLAYIN: Bu kılavuz, uyumlu bataryalar için önemli güvenlik ve çalıştırma talimatları içerir (bkz.

Teknik Veriler).

- Şarj cihazını kullanmadan önce şarj cihazının, bataryanın ve bu bataryanın takıldığı ürünün üzerindeki talimatları ve uyarıcı işaretleri okuyun.

UVARI: Elektrik çarpması tehlikesi. Şarj cihazının icine sınırlıçmasına izin vermeyin. Elektrik çarpmasına neden olabilir.

UYARI: 30mA veya daha düşük kaçak akım değerine bir kaçak akım rölesi kullanılmasını öneriyoruz.

DIŞKAT: Yanma tehlikesi. Yaralanma riskini azaltmak için yamilizca DEWALT marka şarj edilebilir bataryaları şarj edin. Diğer batarya türleri patlayarak yaralanmaya ve hasara neden olabilir.

DİRKAT: Cihazla oynamadıklarından emin olmak için şürular gözetim altında tutulmalıdır.

İKAZ: Şarj aletinin güç kaynağına bağlı olduğu bazı durumlarda, şarj aletinin içindeki açıkta kalan şarj uçları yabancı maddelerle kısa devre yapabilir. Bunlarla sınırlı olmamak üzere çelik yünü, alüminyum folyo veya benzeri metal parçacıkları gibi iletken özelliğe sahip yabancı maddeler şarj aletinin yuvalarından uzak tutulmalıdır. Yuvada batarya yokken şarj cihazını daima güç kaynağından çıkarın. Temizlik öncesinde şarj cihazının fişini çekin.

- Bataryayı bu kılavuzdaki şarj cihazlarının haricinde herhangi bir şarj cihazıyla şarj etmeye ÇALIŞMAYIN. Şarj cihazı ve batarya özel olarak birlikte çalışacak şekilde tasarlanmıştır.

- Bu şarj cihazları, DEWALT şarj edilebilir bataryaları şarj etmek dışında bir amaç için tasarlanmamıştır. Başka kullanımlar yangın veya elektrik çarpmasına yol açabilir.

- Şarj cihazını yağmura veya kara maruz bırakmayın.

- Şarj cihazını prizden çekerken kablosundan değil fişinden çekin. Bu, fiş ve kablonun hasar görme riskini azaltır.

- Kablonun; üzerine basılmayacak, ayağa dolaşmayacak veya başka bir şekilde hasar ve gerginliğe maruz kalmayacak şekilde yerleştirildiğinden emin olun.

• Kesinlikle gerekli olmadıkça uzatma kablosu kullanmayın. Yanlış uzatma kablosu kullanımı yangın, elektrik çarpması veya elektrik şokuna neden olabilir.
• Şarj cihazının üzerine herhangi bir eşya koymayın veya şarj cihazını havalandırma deliklerini kapatıp aşırı iç sıcaklığa neden olabilecek yumuşak bir yüzeye yerleştirmeyin. Şarj cihazını herhangi bir ısı kaynağından uzaktaki bir yere koyun. Şarj cihazı muhafazanın üstündeki ve altındaki delikler aracılığıyla havalandırılır.

- Kablosu veya fişi hasarlı bir şarj cihazını kullanmayın—bunların hemen değiştirilmesini sağlayın.

- Şarj cihazını sert bir darbe aldıysa, düştüyse veya herhangi bir şekilde hasar gördüyse çalıştırmayın. Yetkili bir servise götürün.

- Şarj cihazını kendiniz parçalarına ayırmayın; servis veya onarım gerektiğinde yetkili bir servis merkezine götürün. Yanlış yeniden takma elektrik çarpmasına veya yangına yol açabilir.

- Güç kablosunun hasar görmesi halinde, kablo herhangi bir tehlikenin önlenmesi için üretici, servis birimi veya benzer yetkili bir kişi tarafından derhal değiştirilmelidir.

- Herhangi bir temizlik yapmadan önce şarj cihazını prizden çekin. Bu, elektrik çarpması riskini azaltır. Bataryayı çıkartmak bu riski azaltmaz.

- KESİNLIKLE iki şarj cihazını birbirine bağlamaya çalışmayın.

- Şarj cihazı, standart 230V ev tipi elektrik gücüyle çalışmak üzere tasarlanmıştır. Cihazı başka bir voltajla kullanmaya çalışmayın. Bu, araç şarj cihazı için geçerli değildir.

Bir Bataryanın Şarj Edilmesi (Şek. [Fig.] B)

1. Bataryayı takmadan önce şarj cihazını uygun prize takın.
2. Bataryayı 12 şarj cihazına takın, bataryanın şarj cihazına tamamen oturduğundan emin olun. Devamlı yanıp sönen kırmızı (şarj oluyor) ışık, şarj işleminin başladığıını gösterir.
3. Şarjın tamamlandığı, kırmızı ışığın sürekli yanmasıyla belirtilir. Batarya tam olarak şarj edildikten sonra hemen kullanılabilir veya şarj cihazından bırakılabilir. Bataryayı şarj cihazından çıkarmak için, bataryanın üzerindeki batarya serbest bırakma düğmesine 13 basın.

NOT: Lityum iyon bataryalardan maksimum performans almak ve bataryaların kullanım ömrünü uzatmak için, ilk kullanım öncesinde tam olarak şarj edin.

Şarj Cihazının Çalışması

Bataryanın şarj durumu için aşağıdaki göstergelere bakın.

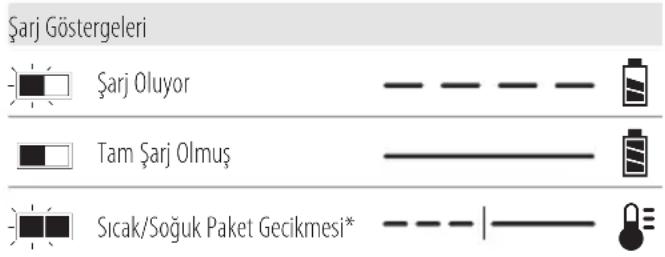

Şarj Göstergeleri Şarj Oluyor Tam Şarj Olmuş Sıcak/Soğuk Paket Gecikmesi*

* Bu işlem esnasında kırmızı ışık yanıp sönmeye devam edecek, fakat bir sarı ışık da yanacaktır. Batarya uygun bir

sicaklığa ulaştığında, sarı ışık sönecek ve şarj aleti şarj işlemine devam edecektir.

Uyumlu şarj cihazı arızalı bir bataryayı şarj etmeyecektir. Şarj cihazının ışığı yanmadığında batarya arızalıdır.

NOT: Bu, aynı zamanda şarj cihazının arızalı olduğu anlamına da gelebilir.

Şarj cihazı bir sorun gösteriyorsa, şarj cihazını ve akü takımını test edilmek üzere yetkili bir servis merkezine gönderin.

Sıcak/Soğuk Batarya Gecikmesi

Şarj aleti çok sıcak veya çok soğuk bir batarya tespit ettiğinde, otomatik olarak Sıcak/Soğuk Batarya Gecikmesini başlatır ve batarya uygun sıcaklığa gelene kadar şarji durdurur. Şarj aleti sonrasında otomatik olarak şarj moduna geçer. Bu özellik, maksimum batarya ömrü sağlar.

Soğuk bir batarya sıcak bir bataryaya göre daha yavaş bir hızla şarj olacaktır. Batarya tüm şarj döngüsü boyunca daha yavaş bir hızda şarj olacaktır ve batarya ısındığında bile maksimum şarj oranına geri dönmeyecektir.DCB118 şarj cihazında bataryayı soğutmak için tasarlanmış bir dahili fan bulunmaktadır. Bataryanın soğutulması gerektiğiinde bu fan otomatik olarak devreye girecektir. Fan doğru şekilde çalışmıyorsa veya havalandırma yuvaları tıkanmışsa şarj cihazını kesinlikle kullanmayın. Şarj cihazının içerisinde yabancı maddelerin girmesine izin vermeyin.

Elektronik Koruma Sistemi

XR Li-lon cihazlar; aşırı yük, aşırı ısınma veya tamamen boşalmadan koruyacak bir Elektronik Koruma Sistemine sahip olacak şekilde tasarlanmıştır.

Elektronik Koruma Sistemi devreye girerse alet otomatik olarak kapatılacaktır. Bu durum gerçekleşirse lityum iyon bataryayı tamamen şarj olana dek bir şarj cihazında tutun.

Duvara Montaj

Bu şarj cihazları duvara monte edilebilir veya bir masa veya çalışma tezgahı üzerinde yukarı doğru durabilir şekilde tasarlanır. Duvara monte edilecekse şarj cihazını bir elektrik prizinin yakınında veya bir köşe veya hava akımını engelleyebilecek diğer engellerden uzakta konumlandırın. Şarj cihazının arka tarafından montaj vidalarının duvar üzerindeki yerini belirlemek amacıyla şablon olarak kullanın. Şarj cihazını (ayrıca satın alınır) en az 25,4 mm uzunluğa ve 7-9 mm'lik çapa sahip, vidalandığında vidanın yaklaşık 5,5 mm'lik kısmının açıkta olduğu bir optimal derinlik bırakacak şekilde ahşap üzerine monte edin. Şarj cihazının arkasındaki yuvaları vidaların açıkta olan kısımlarıyla hizalayın ve onları yuvalara tam olarak oturtun.

Şarj Cihazı Temizlik Talimatları

UVRI: Elektrik çarpması tehlikesi. Temizlik inde AC çıkışı bağlantısını kesin. Şarj cihazının dış yüzeyindeki kir ve yağ, bir bez parçası ya da metal olmayan bir fırça kullanılarak temizlenebilir. Su veya temizlik solüsyonu kullanmayın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın.

Akü

Tüm Aküler İçin Önemli Güvenlik Talimatları

Yedek aküleri sipariş ederken, katalog numarasını ve voltajı eklediğinizden emin olun.

Akü, kutudan şarjı dolu olarak çıkmaz. Aküyü ve şarj cihazını kullanmadan önce, aşağıdaki güvenlik talimatlarını dikkatlice okuyun. Daha sonra belirtilen şarj işlemlerini uygulayın.

TÜM TALİMATLARI OKUYUN

• Aküyü yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda şarj etmeyin veya kullanmayın. Aküyü şarj cihazına takmak veya cihazdan çıkarmak toz veya dumanları tutuşturabilir.
• Aküyü şarj cihazının içine doğru zorlamayın. Akü kırılarak ciddi kişisel yaralanmaya neden olabileceğinden akünün üzerinde hiçbir şekilde uyumsuz bir şarj cihazına uydurmak için değişiklik yapmayın.
• Aküleri yalnızca DEWALT şarj cihazlarında şarj edin.
• Su veya diğer sıvıları sıçratmayın veya bunlara DALDIRMAYIN.
• Aleti ve bataryayı, sıcaklığın 4 °C'nin (39,2 °F) altına düştüğü (örneğin, kışın kulübeler veya metal yapıların dışında) veya 40 °C'nin (104 °F) üzerine ulaştığı yerlerde (örneğin, yazın kulübeler veya metal yapıların dışında) depolamayın veya kullanmayın.
• Önemli ölçüde hasarlı veya tamamen eskimiş olsa bile aküyü ateşe atmayın. Akü ateşe atılırsa patlayabilir. Lityum iyon aküler yanınca zehirli buharlar ve materyaller açığa çıkar.
• Akü içeriği cildinizle temas ederse, etkilenen alanı derhal yumuşak bir sabun ve suyla yıkayın. Akü sıvısı gözlerinize bulaşırsa, gözünüzü açık tutarak 15 dakika boyunca veya tahriş hissi geçene kadar suyla yıkayın. Tıbbi yardım gerekirse, akü elektroliti sıvı organik karbonatlar ve lityum tuzları karışımından oluşmaktadır.
• Açılan akü hücrelerinin içeriği solunum yolunu tahriş edebilir. Ortama temiz hava girmesini sağlayın. Belirtiler geçmezse tıbbi yardım alın.

UYARI: Yanık tehlikesi. Akü sıvısı kıvılcıma veya ateşe kalıraz kalırsa yanıcı olabilir.

UYARI: Aküyü hiçbir nedenle asla açmayın. Akünün mühafazası çatlarsa veya hasar görürse, şarj cihazına takmayın. Aküyü çarpmayın, düşürmeyin veya pakete hasar vermeyin. Sert bir darbe almış, düşmüş, çiğnenmiş veya herhangi bir şekilde hasar görmüş (örn. çiviyle delinmiş, çekicle vurulmuş veya üzerine basılmış) bir aküyü veya şarj cihazını kullanmayın. Elektrik çarpmasına yol açabilir. Hasarlı aküler geri dönüşüm için servis merkezine gönderilmelidir.

UVARI: Yangın tehlikesi. Bataryayı metal nesnelerin batarıya terminallerine değmeyecekleri şekilde

saklayın veya taşıyın. Örneğin, bataryayı içerisinde gevşek civiler, vidalar, anahtarlar vb. bulunan kayışlı taşıyıcı, cep, alet kutuları, ürün kiti kutuları, çekmece vb. içerisinde koymayın.

DIŞKAT: Aleti kullanmadığınız zaman, devrilme veya açışne tehlikesine yol açmayacağı dengeli bir yüzeye

yan tarafından üzerine yerleştirin. Büyük akülere sahip bazı aletler akünün üzerinde dik durabilir, ancak bunlar kolayca devrilebilir

Nakliyat

UYARI: Yangın tehlikesi. Batarya nakliyatında, batırya kutuplarının istemsiz şekilde iletken maddelerle temas ederek yangına sebep vermesi ihtimali vardır. Batarya nakliyatı yaparken, batarya kutuplarının iyi korunduğundan ve kutuplarla temas edip kısa devreye sebep olabilecek maddelerden iyi şekilde izole edildiğinden emin olun.

NOT: Lityum-iyon piller kontrol edilmiş bagaja konmamalıdır.

DEWALT bataryalar, Tehlikeli Maddelerin Nakliyesi Hakkında BM Tavsiyeleri; Uluslararası Hava Taşımacılığı Birliği (IATA) Tehlikeli Madde Düzenlemeleri, Uluslararası Deniz Taşımacılığı Tehlikeli Madde (IMDG) Düzenlemeleri ve Uluslararası Karayoluyla Tehlikeli madde Taşıma Konulu Avrupa Anlaşması içeriklerinde belirtilen sektörel ve hukuki standartların tüm düzenlemeleriyle uyumludur. Lityum-iyon bataryalar, Tehlikeli Madde Taşımacılığı Kılavuzu Testleri ve Kriterleri Hakkındaki BM Tavsiyelerinin 38,3. bölümüne kadar test edilmiştir.

Çoğu durumda bir DEWALT bataryanın nakliyesinin tam olarak düzenlenmiş bir Sınıf 9 Tehlikeli Maddeler kapsamında sınıflandırılması beklenir. Genelde sadece 100 Watt Saat (Wh) üzeri bir enerji değerine sahip bir lityum iyon bataryayı içeren taşıma işlemlerinin tam olarak düzenlenmiş bir Sınıf 9 Tehlikeli Maddeler kapsamında sınıflandırılarak yapılması gerekmektedir. Tüm lityum iyon bataryalarda ambalajın üzerinde Watt Saati değeri mevcuttur. Buna ilave olarak, düzenlemedeki karışıklıklar nedeniyle, DEWALT lityum iyon bataryaların Watt Saati değeri göz önünde bulundurulmaksızın havayolu kargosuyla tek başına taşınmasını önermez. Bataryası bulunan aletlerin (kombo setler) havayoluyla nakliyesi ancak bataryanın sahip olduğu Watt Saati değerinin 100 Watt Saatinden yüksek olmaması şartıyla yapılabilir.

Nakliyat kapsam dışında da kalsa, tamamen düzenlenmiş de olsa, paketleme, etiketleme ve belgeleme gereklilikleri hakkındaki son düzenlemeleri takip etmek nakliyatçıların sorumluluğudur.

Kılavuzun bu bölümünde bulunan bilgiler iyi niyetle yazılmıştır ve kılavuzun hazırlandığı tarih itibariyla doğru olduğuna inanılmaktadır. Fakat, sözlü veya zımnen hiçbir garanti verilmemektedir. Gerçekleştirdiği işlemlerin geçerli düzenlemelerle uyumlu olduğundan emin olmak alıcının sorumluluğundadır.

Saklama Önerileri

1. En iyi saklama ortamı serin ve kuru, doğrudan güneş ışığı almayan, aşırı sıcak ve soğuk olmayan yerlerdir. En uygun akü performansı ve ömrü için kullanımda değilken aküleri oda sıcaklığında saklayın.

2. Uzun süreli saklama için, en iyi sonuç için şarj cihazından uzak serin, kuru bir yerde tamamen dolu bir akü saklamak için tavsiye edilir.

nOt: Aküler tamamen şarj boşalmış halinde saklanmamalıdır. Akünün kullanılmadan önce yeniden şarj edilmesi gerekir.

Şarj Cihazı ve Akü Üzerindeki Etiketler

Bu kılavuzda kullanılan sembollere ilave olarak, şarj cihazı ve akü üzerinde bulunan etiketler aşağıdaki sembolleri belirtmektedir:

Aletle çalışmaya başlamadan önce bu kılavuzu okuyun.

Şarj süresi için Teknik Özellikleri bölümüne bakın.

İletken nesnelerle temas etmeyin.

Hasarlı aküleri şarj etmeyin.

Suya maruz bırakmayın.

Hasarlı kabloların hemen değiştirilmesini sağlayın.

Sadece 4 °C ve 40 °C arasında şarj edin.

Yalnızca kapalı alanda kullanım icindir.

Aküleri cevremize gerekli ozeni gostererek atın.

DEWALT aküler, yalnızca onlar için tasarlanmış olan DEWALT şarj cihazlarında şarj edin. DEWALT aküleri haricindeki akülerin DEWALT şarj cihazlarıyla şarj edilmesi patlamalarına veya diğer tehlikeli durumların ortaya çıkmasına sebep olabilir.

Aküyü ateşe atmayın.

Batarya Tipi

Aşağıdaki aletler bir 18 volt batarya ile çalışır: DCW682

Bu bataryalar kullanılmalıdır: DCB181, DCB182, DCB183,

DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185,

DCB187, DCB189, DCBP034. Daha fazla bilgi için Teknik Veriler bölümüne bakın.

Paket İçeriği

Paket şunları içerir:

1 Geçmedübelfrezesi

1Toztorbası

2Tozadaptörü

1Pimanahtari

1 T20 Torks Anahtarı
1 Li-İyon batarya (C1, D1, G1, L1, M1, P1, S1, T1, X1, Y1 modelleri)
2 Li-İyon batarya (C2, D2, G2, L2, M2, P2, S2, T2, X2, Y2 modelleri)
3 Li-İyon batarya (C3, D3, G3, L3, M3, P3, S3, T3, X3, Y3 modelleri)

1Kullanımkılavuzu

nOt: Bataryalar, şarj cihazları ve alet kutuları N modellerinde bulunmaz. Bataryalar ve şarj cihazları NT modellerinde bulunmaz. B modellerinde Bluetooth® bataryalar bulunur.

nOt: Bluetooth® kelimesi tescili ve logoları Bluetooth®, SIG, Inc.'nin tescilli markalarıdır ve bunların DEWALT tarafından her türlü kullanımı lisans kapsamındadır. Diğer ticari markalar ve ticari isimler ilgili sahibine aittir.

• Nakliye sırasında alet, parçalar ve aksesuarlarda hasar oluşup oluşmadığını kontrol edin.
• Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için zaman ayırın.

Alet Üzerindeki Etiketler

Alet üzerinde, aşağıdaki uyarı sembolleri bulunmaktadır:

Aletle çalışmaya başlamadan önce bu kılavuzu okuyun.

Kulaklık takın.

Koruyucu gözlük takın.

Bıçak çapı.

Tarih Kodu Konumu (Şek. B)

İmalat yılıni da içeren tarih kodu 20 gövdeye basılıdır. Örnek:

2022 XX XX

Üretim yılı ve haftası

Açıklama (Şek. A)

UYARI: Hiçbir zaman elektrikli aleti veya hemangi bir parçasını değiştirmeyin. Hasar veya yaralanmayla sonuçlanabilir.

1 Açma/kapama düğmesi
2 Kilitleme anahtarı
3 Yardımcı tutamak
4 Korkuluk yüksekliği ayarlayıcı
5 Toz emme çıkışı
6 Ayarlanabilir korkuluk
7 Kayma önleyici pimler
8 Daldırma derinliği ayar düğmesi
9 Korkuluk yüksekliği kilitleme topuzu
10 Mil kilidi

TÜRKÇE

11 Ayarlanabilir korkuluk kilitleme topuzu
12 Batarya
13 Batarya çıkarma düğmesi

Kullanım Amacı

Geçme dübel frezeniz, ahşap ve ahşap ürünlerinde düz geçme kavelalı birleştirme yapmak üzere tasarlanmıştır.

Islak koşullarda veya yanıcı sıvı ya da gazların mevcut olduğu ortamlarda KULLANMAYIN.

Bu geçme dübel frezesi profesyonel amaçlı bir elektrikli alettir.

ÇOCUKLARIN alete erişmesine izin vermeyin. Bu alet deneyimsiz kişiler tarafından kullanıldığında, başlarında deneyimli birinin durması gerekir.

• Küçük çocuklar ve engelliler. Bu cihaz yanlarında bir gözetmen olmadan küçük çocukların ve engellilerin kullanımına uygun değildir.
• Bu ürün, güvenliklerinden sorumlu kişinin gözetiminde olmadıklarında, fiziksel (çocuklar dahil), algısal veya zihinsel kapasite kaybı yaşamış deneyimsiz, bilgisiz ve yeteneksiz kişiler tarafından kullanılmamalıdır. Çocuklar asla bu ürünle yalnız bırakılmamalıdır.

MONTAJ VE AYARLAR

UVARI: Ciddi yaralanma riskini azaltmak için kozlangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce batarya ile bağlantısını kesin. Kazara çalıştırma yaralanmaya neden olabilir.

UYARI: Sadece DEWALT batarya ve şarj cineuzlarını kullanın.

Bataryanın Alete Takılması ve Aletten Çıkartılması (Şek. B)

NOT: Bataryanın 12 tamamen dolu olduğundan emin olun.

Bataryanın Aletin Tutma Koluna Takılması

1. Bataryayı alet tutamağının içindeki raylara hizalayın (Şek. B).
2. Batarya tam olarak aletteki yerine oturana kadar tutma koluna kaydırın ve kilit tırnağının yerine yerleşme sesini duyduğunuzdan emin olun.

Bataryanın Aletten Çıkartılması

1. Batarya çıkarma düğmesine 13 basın ve bataryayı sıkıca çekerek aletin tutma kolundan çıkarın.
2. Bataryayı bu kılavuzun şarj cihazı kısmında açıklandığı gibi şarj cihazına takın.

Enerji Göstergeli Bataryalar (Şek. B)

Bazı DEWALT bataryalarda, üç yeşil LED lambasından oluşan ve bataryada kalan şarj seviyesini gösteren bir güç göstergesi bulunur.

Enerji göstergesini devreye sokmak için enerji göstergesi düğmesine 14 basın ve basılı tutun. Üç yeşil LED lambasının bir kombinasyonu kalan şarj seviyesini gösterecek şekilde yanacaktır. Bataryadaki şarj seviyesi kullanılabilir limitin altındayken, enerji göstergesi yanmaz ve bataryanın şarj edilmesi gerekir.

NOT: Enerji göstergesi sadece bataryada kalan şarjın bir göstergesidir. Bu gösterge, aletin işlevselliğini göstermez ve ürün bileşenlerine, sıcaklığa ve son kullanıcı uygulamasına göre farklılık gösterebilir.

Ayarlanabilir Korkuluk (Şek. D1, D2)

Ayarlanabilir korkuluk 6, levha yuvalarının kesileceği noktayı hassas bir şekilde ayarlamanıza olanak tanır. Korkuluk yüksekliğini ayarlamak için:

1. Korkuluk yüksekliği kilitleme topuzunu 9 gevşetin.
2. Yükseklik ayarlayıcıyı 4 gereken şekilde ayarlayın. Korkuluk 90° dereceye ayarlanmışken kilit düğmesinin altındaki ölçek, kesicinin merkezi ile korkuluğun yüzeyi arasındaki mesafeyi gösterir.
3. Kilitleme topuzunu sıkın.

Korkuluk Açısının Ayarlanması

1. Ayarlanabilir korkuluk kilitleme topuzunu 11 gevşetin.
2. Korkuluğu gereken açıya yatırım.
3. Ayarlanabilir korkuluk kilitleme topuzunu sıkın.

Hassas ayar, levha yuvalarının boyutundaki olası toleransları ortadan kaldırmak için kullanılır.

Freze Taban İşaretleri

Çit olmadan çalışırken, örneğin T-eklemler yaparken, aletin doğru hizalanması için freze tabanındaki olukları kullanabilirsiniz.

1. Yukarıda açıklanan şekilde çiti 0 ° konumuna ayarlayın.
2. 19 mm kalınlığa sahip iş parçalarında merkezini belirlemek için referans olarak tabanın kenarını kullanın.
3. Diğer iş parçaları için, aleti hizalamak üzere kırmızı merkez çizgisi işaretini kullanın.
4. Olukların ikisi, kesim uzunluğunu gösterir. İş parçasının kırılmasını önlemek için iş parçasının bu olukların ötesine uzandığından emin olun.

Daldırma Derinliği Ayarı (Şek. E)

Daldırma derinliği, levha boyutuna uyacak şekilde ayarlanmalıdır. Derinlik ayar düğmesindeki 0, 10 ve 20 rakamları, levha boyutuna karşılık gelir. M, yaklaşık 20 mm'lik maksimum kesim derinliğini gösterir.

NOT: 20 mm'lik maksimum kesme derinliği, yalnızca yeni bir bıçakla ve hassas ayar vidasının geri çekilmesiyle elde edilebilir (bkz. Daldırma Derinliği Hassas Ayarı).

- İlgili rakamı aletteki kırmızı işaretle hizalayarak derinlik ayar düğmesini 8 istenen konuma çevirin.

Daldırma Derinliği Hassas Ayarı (Şek. F)

Hassas ayar, levha yuvalarının boyutundaki olası toleransları ortadan kaldırmak için kullanılır.

1. Yukarıda açıklanan şekilde korkuluğu 6 üst konumuna kaldırın.

2. Altıgen tornavidayı gösterilen şekilde yerleştirin ve vidayı çevirerek 23 gereken şekilde daldırma derinliğini ayarlayın (daldırma derinliğini düşürmek için saat yönünde çevirin). Her tam tur çevirme, 1 mm'lik bir derinlik değişimine neden olur.

3. Bir hurda ahşap parçası üzerinde deneme amaçlı kesim yaparak ayarı kontrol edin.

Kayma Önleyici Pimler (Şek. G)

Kayma önleyici pimler 7, keserken geçme dübel frezesinin sağa kayma eğimini azaltmaya yardımcı olur. İş parçasının görünen kısımları üzerinde çalışırken çizilmeleri önlemek için pimleri toplayabilirsiniz.

1. Pimleri toplamak için düz bir tornavida kullanarak hafif saat yönünde döndürün.

2. Pimleri yeniden kullanmak için hafif saatin tersi yönde çevirin.

Bıçağın Değiştirilmesi (Şek. H, I, J)

rinin dişlerinin, Şekilde gösterildiği gibi saat ününün tersine baktığından emin olun (Şek. I).

• Biçağı değiştirdikten sonra her zaman kesme derinliğini kontrol edin ve gerekirse ayarlayın.
• Önerilenden büyük ya da küçük çapta bıçaklar kullanmayın. Uygun bıçak derecesi için teknik verilere bakın.

• Yalnızca bu kılavuzda belirtilen, EN847-1 ile uyumlu bıçakları kullanın.

• Taban plakasından dört T20 Torx başlı vidayı 15 gevşetin ve kapağı çıkartın

• Mil kilidine 10 bastırın ve saatin tersi yönde çevirerek flanşı çıkartın.
• Kesici dişlerinin saat yönünün tersine baktığından emin olarak biçağı değiştirin.
• Mil kilidini basılı tutarken, flanşı saat yönünde çevirerek sağlam bir şekilde sıkın.
• Kapak plakasını monte edip altıgen vidaları sıkın.

Uygun bir adaptör kullanarak bir toz torbası veya bir toz emici bağlayabilirsiniz.

Toz Emici

1. Uygun 16 veya 17 adaptörünü toz emme çıkışına 5 yerleştirin.
2. Toz emici hortumunu adaptöre bağlayın.

Toz torbası

1. Düz adaptörü 16 toz emme çıkışına 5 yerleştirin.
2. Toz torbasını 18 adaptöre bağlayın.
3. Mümkün olduğu her durumda, toz emisyonlarıyla ilgili yönetmelikler uyarınca tasarlanmış bir toz toplama cihazı bağlayın.

Bir AirLock™ Uyumlu Toz Toplayıcının Takılması (Şek. K3)

UYARI: Toz toplayıcı kullanırken, çalışmaya başlamadan ◆de genellikle çalışma sırasında süpürgeyi boşaltın. Tozun çöpe atılması sırasında dikkatli olun. Tozun solunması, yutulması veya cilt ile teması halinde sağlığa zararlı durumlar olabilir. İnce toz içindeki malzemeler patlayıcı olabilir.

Bu alet, DEWALT AirLock™ bağlantı sistemiyle uyumludur. AirLock™, AirLock™ konektörü 21 ile zimpara makinesi toz toplama portu 16 arasında hızlı ve güvenli bir bağlantı sağlar.

1. Bataryayı çıkartın.
2. AirLock™ konektörü üzerindeki kelepçenin kilit açık konumda olduğundan emin olun. (Bkz. Şek. K3.) Kelepçe ve AirLock™ konektörü üzerindeki çentikleri 22, kilit açık ve kilitli konumlarda gösterildiği gibi hizalayın.
3. AirLock™ konektörünü adaptör bağlantı noktasına ittirin.
4. Kelepçeyi kilitli konuma döndürün.
   nOt: Kelepçe içindeki bilyeli rulmanlar yuvaya kilitlenir ve bağlantı emniyete alır. Elektrikli alet, toz toplayıcıya artık sağlam bir şekilde bağlanmıştır.
   nOt: Toz toplama portunun manşonu hasar görmüşse kullanıcı tarafından çıkartılabilir ve değiştirilebilir. Manşon isteğe bağlı bir aksesuar olarak mevcuttur ve bir tornavida kullanılarak çıkartılabilir.

KULLANMA

Kullanma Talimatları

UYARI: Güvenlik talimatlarına ve geçerli yönetmeliklere için uyun. UYARI: Ciddi yaralanma riskini azaltmak için herlangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve aküyü ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

Doğru El Pozisyonu (Şek. V)

UYARI: Ciddi yaralanma riskini azaltmak için, DAIMA şürkine gösterilen uygun el pozisyonunu kullanın. UYARI: Ciddi yaralanma riskini azaltmak için, ani tepk. imlaraline karşı aleti DAIMA sıkıca tutun.

Doğru el pozisyonu bir el yardımcı tutamak 3, diğer el ana tutamak 19 üzerinde olacak şekildedir.

Sürgülü Anahtar (Şek. C)

DI'KAT: Alet çalıştırılırken, kullanım sırasında ve bıçağın âtesi durana dek aleti kontrol altında tutmak için yardımcı tutamak ve aletin gövdesini sıkıca tutun. Aleti yere bırakmadan önce bıçağın tamamen durduğundan emin olun.

nOt: Aletin beklenmeyen hareketlerini engellemek için yük altındayken aleti açıp kapatmayın. Üzerinde işlem yapılacak yüzeye dokunmadan önce geçme dübel frezesinin tam hıza çıkmasını bekleyin. Aleti kapatmadan önce işlem yapılan

yüzyden aleti kaldırın. Aleti yere koymadan önce dönmesinin durmasını bekleyin.

1. Aleti çalıştırmak için kilitleme kolunu 2 aletin arka kısmına doğru çekin ve ardından sürgülü anahtar düğmesine 1 basın. Alet, düğmeye basıldığı sürece çalışır.
2. Sürgülü anahtar düğmesini bırakarak aleti kapatın.

Acil Durum Kesme

Acil durum kesme özelliği, güç kaynağında bir aksaklık olduğunda geçme dübel frezesinin yeniden başlatılmasını anahtara müdahale etmeye gerek kalmadan durdurur.

Geçme Dübel Freze Eklemlerinin Yapılması (Şek. L-0)

UVARI: Daldırma derinliğini kontrol etmek için daima bir harde ahşap parçası üzerinde bir deneme kesimi yapın.

Gerekirse Montaj ve Ayarlar bölümünde açıklandığı gibi bir ince ayar yapın.

Güçlü ve doğru levha eklemleri yapmak için çeşitli teknikler kullanılabilir. Bu kılavuzda en önemli teknikler daha ayrıntılı olarak açıklanacaktır (Şek. L).

Levha Boyunun Seçimi (Şek. M)

Üç levha boyutu #0, #10 ve #20'dir. Normalde iş parçasına uyan en büyük levhayı kullanmanız gerekir.

Kullanılacak levha boyutunu seçtikten sonra Daldırma

Derinliği Ayarı bölümünde açıklanan şekilde uygun daldırma derinliğini ayarlayın.

Levhaların Yerleştirilmesi (Şek. N1–N4)

Kenar eklemleri için levhalar normalde 15–25 cm aralıklarla yerleştirilmelidir. Dış levhalar, iş parçasının uçlarından 5–7,5 cm mesafede yerleştirilmelidir (Şek. N1).

Resim çerçeveleri gibi dar iş parçalarını birleştirirken en küçük levhalar bile eklem için çok büyük olabilir. Bu durumda eklem yapıştırıldıktan sonra levhanın açıktaki ucunun kesilmesi gerekir (Şek. N2).

Yaklaşık 2,5 cm'den daha kalın iş parçalarını birleştirirken ilave güç için levha çiftleri kullanılabilir (Şek. N3).

Eşleşme parçalarını işaretlemek için önce monte edilecekleri şekilde yerleştirin. Parçalar üzerinde işaretleme çizgisini çizmek için bir gönye kullanın (Şek. N4).

Levha Yuvalarının Kesilmesi (Şek. O)

1. Alet ayarlarını yukarıda açıklandığı gibi yapın.
2. İşaret çizgisi ile alet tabanı üzerinde merkez çizgisini gösterilen şekilde hizalayın.
3. Aleti çalıştırın ve kesicinin tam hızı ulaşması için birkaç saniye bekleyin.
4. Korkuluğu iş parçasına doğru sertçe itin ve durma noktasına ulaşıncaya kadar kesiciyi daldırın.
5. Aletin bıçağı iş parçasından geri çekmesini bekleyin.
6. Aleti kapatın.

İş Parçalarının Montajı

1. Eklemlerin doğru oturduğunu kontrol etmek için iş parçalarını birbirine monte etmeyi deneyin.

2. Levha yuvalarına ve eklemdeki eşleşme yüzeylerine uygun bir tutkalı eşit şekilde dağıtım.

3. Tutkalla temas ettiklerinden emin olarak levhaları yuvalara yerleştirin.
4. İş parçalarını monte edip tutkal kuruyuncaya kadar birbirlerine kelepçeleyin.

Kenardan Kenara Eklemler (Şek. P1, P2)

1. İş parçalarını monte edilecekleri şekilde düz bir yüzeye yerleştirin.
2. Levha merkezlerini işaretleyin. Levhalar 15–25 cm aralıklarla yerleştirilmelidir; dış levhalar, iş parçasının uçlarından 5–7,5 cm mesafede yerleştirilmelidir (Şek. P1).
3. Çiti 90 °'ye ayarlayın.
4. Levhayı iş parçasının merkezine yerleştirecek şekilde yükseklik ayarlayıcıyı ayarlayın.
5. Diğer alet ayarlarını yukarıda açıklandığı gibi ayarlayın.
6. Yukarıda açıklanan şekilde levha yuvalarını kesin (Şek. P2).

Çerçeve Eklemleri (Şek. Q1–Q3)

1. İş parçalarını monte edilecekleri şekilde düz bir yüzeye yerleştirin (Şek. Q1, Q2).
2. Uygun levha boyutunu seçin.
3. Levha merkezlerini işaretleyin.
4. Alet ayarlarını yukarıda açıklandığı gibi ayarlayın.
5. Yukarıda açıklanan şekilde levha yuvalarını kesin (Şek. Q3).

Köşe Eklemleri (Şek. R1, R2)

1. İş parçalarını monte edilecekleri şekilde düzenleyin (Şek. R1).
2. Uygun levha boyutunu seçin.
3. Levha merkezlerini işaretleyin.
4. Yüz kesimi için iş parçalarını kelepçeleyin ve aleti gösterilen şekilde hizalayın (Şek. R2).
5. Yukarıda açıklanan şekilde levha yuvalarını kesin.

Ofset Eklemler (Şek. S)

Farklı kalınlıkta iki iş parçasını birleştirirken aşağıdaki şekilde ilerleyin:

1. İş parçalarını monte edilecekleri şekilde düzenleyin.
2. Uygun levha boyutunu seçin.
3. Levha merkezlerini işaretleyin.
4. Geride bırakılacak iş parçasını seçin.
5. Levhayı iş parçasının merkezine yerleştirecek şekilde yükseklik ayarlayıcıyı ayarlayın.
6. Yukarıda açıklanan şekilde levha yuvalarını kesin.
7. Çiti, istenen ofsete eşit mesafede yukarı ayarlayın. Ayarı okumak için ölçeği kullanın.
8. Yukarıda açıklanan şekilde levha yuvalarını kesin.

Kenar Gönye Eklemleri (Şek. T1–T4)

Dış yüzeyler hizalı

1. İş parçalarını monte edilecekleri şekilde düzenleyin.

2. Levha merkezlerini eklemin dış tarafından işaretleyin.

3. Çit açısını 90 °'ye ayarlayın.

4. Levhayi iş parçasının daha kalın olduğu eklemin iç tarafına doğru yerleştirmek üzere çiti ayarlayın. Uygun levha boyutunu seçin (Şek. T2).
5. İş parçasını kelepçeleyin ve aleti gösterilen şekilde hizalayın (Şek. T3).
6. Yukarıda açıklanan şekilde levha yuvalarını kesin.

İç Yüzeyler Hizalı

1. İş parçalarını monte edilecekleri şekilde düzenleyin.
2. Levha merkezlerini eklemin iç tarafından işaretleyin.
3. Çit açısını 45 °'ye ayarlayın.
4. Levhayı iş parçasının daha kalın olduğu eklemin iç tarafına doğru yerleştirmek üzere çiti ayarlayın. Uygun levha boyutunu seçin.
5. İş parçasını kelepçeleyin ve aleti gösterilen şekilde hizalayın (Şek. T4).
6. Yukarıda açıklanan şekilde levha yuvalarını kesin.

T Eklemler (Şek. U1–U5)

Bu tip eklemler genel olarak yan panellere raf takmak için kullanılır (Şek. U1).

1. İş parçalarını monte edilecekleri şekilde düz bir yüzeye yerleştirin (ters T gibi).
2. Levha merkezlerini raf parçası üzerinde işaretleyin.
3. Yan panel üzerinde rafın üst kısmını hafifçe işaretleyin (Şek. U2).
4. Rafın ucunu çizgiyle hizalayarak çiti yan panelin üst kısmına kelepçeleyin (Şek. U3).
5. Uygun levha boyutunu seçin.
6. Çiti 0 °'ye ayarlayın.
7. Alet tabanındaki işaretleri kullanarak aleti levha işaretleri ile hizalayın.
8. Levha konumlarının her birinde bir dikey (Şek. U4) ve bir yatay (Şek. U5) kesik yapın.

BAKIM

Elektrikli aletiniz minimum bakımla uzun bir süre çalışacak şekilde tasarlanmıştır. Kesintisiz olarak memnuniyet verici bir şekilde çalışması gerekli özenin gösterilmesine ve düzenli temizliğe bağlıdır.

UYARI: Ciddi yaralanma riskini azaltmak için kettangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve aküyü ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

Şarj cihazı ve akü bakım geriktirmezler.

Yağlama

Elektrikli aletiniz ek bir yağlama gerektirmemektedir.

Temizleme

UYARI: Havalandırma deliklerinde ve etrafında toz toplunması halinde bu tozu ve kiri kuru hava kullanarak ana gövdeden uzaklaştırın. Bu işlemi gerçekleştirirken onaylı bir göz koruması ve onaylı toz maskesi takın.

UYARI: Aletin metalik olmayan parçalarını temizlemek içi HASLA çözücü veya başka sert kimyasal kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemeleri güçsüzleştirir. Yalnızca su ve yumuşak sabunla nemlendirilmiş bir bez kullanın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın.

İsteğe Bağlı Aksesuarlar

UYARI: Şuna dikkat edilmelidir ki DEWALT tarafından taşlerk veya tavsiye edilenlerin dışındaki aksesuarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuarların bu aletle birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için, bu üründe sadece DEWALT tarafından önerilen aksesuarlar kullanılmalıdır.

Uygun aksesuarlarla ilgili daha fazla bilgi almak için satış noktalarıyla görüşün.

Çevrenin korunması

Ayrı toplama. Bu sembolü taşıyan ürünler ve bataryalar normal evsel atıklarla birlikte çöpe atılmamalıdır.

Ürünler ve bataryalar,hammadde ihtiyacını azaltmak için geri kazanılabilecek veya geri dönüştürülebilecek

malzemeler içerir. Elektrikli aletleri ve bataryaları lütfen yerel yönetmeliklere uygun şekilde geri dönüşüme tabi tutun. Daha ayrıntılı bilgi www.2helpU.com adresinden edinilebilir.

Şarj Edilebilir Batarya

Bu uzun ömürlü batarya daha önce kolaylıkla gerçekleştirdikleri işlemlerde yeterli güç üretememeye başladıklarında şarj edilmelidir. Ürünü, teknik ömrünün sonunda çevreye zarar vermeyecek bir biçimde elden çıkarın:

• Bataryayı şarji tamamen bitene kadar kullanın, sonrasında aletten çıkartın.
• Lityum İyon bataryalar geri dönüştürülebilir. Bunları bayinize veya bölgenizdeki geri dönüşüm istasyonuna götürün. Toplanan bataryalar geri dönüştürülür ve uygun şekilde bertaraf edilir.

ΦΡΕΖΟΚΑΒΙΛΙΕΡΑ

DCW682

Συγχαρητήρια!
