Herzlichen Glückwunsch!

Sie haben sich für ein Gerät von DEWALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen DEWALT zu einem zuverlässigen Partner für professionelle Anwender von Elektrowerkzeugen.

Technische Daten

		DCW682
Spannung V	DC	18
Typ 1
Akkutyp Li-Ion
Max. Ausgangsleistung W 900
Leerlaufdrehzahl min	-1	8000
Maximale Frästiefe mm 20
Tiefeneinstellung mm 8/10/12		(für Dübel 0/10/20)
Fräserdurchmesser mm 102
Fräserdicke mm	4
Gewicht	kg	2,5
Lärmwerte und Vibrationswerte (Triax-Vektorsumme) gemäß EN60745-2-19:
L_PA (Emissions-Schalldruckpegel)dB(A)	84
L_WA (Schallleistungspegel)	dB(A)	95
K (Unsicherheitsfaktor für den angegebenen Schallpegel)	dB(A)	3
Haupthandgriff
Vibrationsemissionswert a_h	m/s21,5
Unsicherheitsfaktor K	m/s21,5

Der in diesem Informationsblatt angegebene Vibrations- und/oder Geräuschemissionswert wurde gemäß einem standardisierten Test laut EN60745 gemessen und kann für einen Vergleich zwischen zwei Geräten verwendet werden. Er kann zu einer vorläufigen Einschätzung der Exposition verwendet werden.

WARNUNG: Der angegebene Vibrations- und/oder Geräuschemissionswert bezieht sich auf die Hauptanwendung des Geräts. Wenn das Gerät jedoch für andere Anwendungen, mit anderem Zubehör oder schlecht gewartet eingesetzt wird, kann die Vibrations- und/oder Geräuschemission verschieden sein. Dies kann den Expositionsgrad über die Gesamtbetriebszeit erheblich erhöhen.

Eine Schätzung der Vibrations- und/oder Geräuschstärke sollte auch berücksichtigen, wie oft das Gerät ausgeschaltet wird oder über welche Zeit es zwar läuft, aber nicht wirklich in Betrieb ist. Dies kann die Exposition über die Gesamtbetriebszeit erheblich mindern. Identifizieren Sie zusätzliche Sicherheitsmaßnahmen, um den Bediener vor den Vibrations- und/oder Geräuschauswirkungen zu schützen, wie: Erhalt des

Werkzeugs und Zubehörs, Hände warm halten (wichtig in Bezug auf Vibrationen), Organisation von Arbeitsmustern.

EG-Konformitätserklärung

Maschinenrichtlinie

Lamellendübelfräse DCW682

DEWALT erklärt hiermit, dass diese unter Technische Daten beschriebenen Produkte die folgenden Vorschriften erfüllen: 2006/42/EG, EN60745-1:2009+A11:2010, EN60745-2-19:2009+A1:2010. Diese Produkte erfüllen auch die Anforderungen von Richtlinie 2014/30/EU und 2011/65/EU. Für weitere Informationen wenden Sie sich bitte an DEWALT unter der folgenden Adresse oder schauen Sie auf der Rückseite dieser Betriebsanleitung nach.

Der Unterzeichnete ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von DEWALT ab.

M. Rergel

Markus Rompel Vizepräsident of Engineering, PTE-Europa DeWALT, Richard-Klinger-Straße 11 65510 Idstein, Deutschland 15.02.2022

WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitung lesen.

Definitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie das Handbuch und achten Sie auf diese Symbole.

GPT AHR: Weist auf eine unmittelbar drohende gewährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt.

WARNUNG: Weist auf eine möglicherweise gefährliche Stellung hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann.

VORSICHT: Weist auf eine möglicherweise gefährliche Sichion hin, die, sofern nicht vermieden, u. U. zu leichten oder mittelschweren Verletzungen führen kann. HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führen kann.

Wert auf ein Stromschlagrisiko hin.

Akkus Ladegeräte/Ladedauer (Minuten)***
Kat # V	_cs	Ah Gewicht (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132 DCB119
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50

*Datumscode 201811475B oder höher
**Datumscode 201536 oder höher
***Die Matrix mit den Akkuladezeiten dient nur zu Referenzzwecken; die tatsächliche Ladedauer hängt von der Temperatur und dem Zustand der Akkus ab.

auf eine Brandgefahr hin.

ALLGEMEINE SICHERHEITSWARNHINWEISE FÜR ELEKTROWERKZEUGE

WERNUNG: Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.

BEWAHREN SIE ALLE WARNHINWEISE UND ANWEISUNGEN ZUM SPÄTEREN NACHSCHLAGEN AUF

Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr netzbetriebenes Elektrowerkzeug (mit Kabel) oder auf Ihr akkubetriebenes (kabelloses) Elektrowerkzeug.

1) Sicherheit im Arbeitsbereich

a) Halten Sie den Arbeitsbereich sauber und gut ausgeleuchtet. Unaufgeräumte oder dunkle Bereiche begünstigen Unfälle.
b) Betreiben Sie das Elektrowerkzeug nicht in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und Zuschauer fern, während Sie ein Elektrogerät betreiben. Ablenkung kann dazu führen, dass Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Stecker des Elektrogerätes muss in die Steckdose passen. Ändern Sie niemals den Stecker in irgendeiner Form. Verwenden Sie keinerlei Adapterstecker an geerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen mindern die Gefahr eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Flächen, wie Rohre, Radiatoren, Herde und Kühlgeräte. Es

besteht eine erhöhte Gefahr für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Setzen Sie Elektrogeräte keinem Regen oder feuchter Umgebung aus. Wenn Wasser in das Elektrogerät eindringt, erhöht sich die Gefahr eines elektrischen Schlages.
d) Überlasten Sie das Kabel nicht. Verwenden Sie niemals das Kabel, um das Elektrogerät zu tragen oder durch Ziehen vom Netz zu trennen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder verhedderte Kabel erhöhen die Gefahr eines elektrischen Schlages.
e) Wenn Sie ein Elektrogerät im Freien betreiben, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Die Verwendung von für den Außeneinsatz geeigneten Kabeln mindert die Gefahr eines elektrischen Schlages.
f) Wenn der Betrieb eines Elektrogerätes in feuchter Umgebung unumgänglich ist, verwenden Sie eine durch einen Fehlerstromschutzschalter (FI-Schalter oder Rcd) geschützte Stromversorgung. Der Einsatz eines Fehlerstromschutzschalters mindert die Gefahr eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Betrieb eines Elektrogerätes kann zu schweren Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie unbeabsichtigtes Starten. Vergewissern Sie sich, dass der Schalter in der AUS-Position ist, bevor Sie das Gerät an die Stromversorgung und/oder an den Akku anschließen oder wenn Sie das Gerät aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie alle Einstellschlüssel oder Werkzeuge, bevor Sie das Elektrogerät einschalten. Werkzeuge oder Schlüssel, die an rotierenden Teilen des Elektrogerätes angebracht sind, können zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Ihre Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder lange Haare können sich in den beweglichen Teilen verfangen.
g) Wenn Geräte für den Anschluss an eine Staubabsaugung und Staubsammlung vorgesehen sind, vergewissern Sie sich, dass diese richtig angeschlossen sind und verwendet werden. Der Einsatz von Staubsammlern kann staubbedingte Gefahren mindern.
h) Vermeiden Sie, durch die häufige Nutzung des Werkzeugs in einen Trott zu verfallen und Prinzipien für die Werkzeugsicherheit zu ignorieren. Eine unachtsame Aktion kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.

4) Verwendung und Pflege des Elektrogerätes

a) Überlasten Sie das Elektrogerät nicht. Verwenden Sie das für Ihre Arbeit passende Elektrogerät. Das richtige Gerät wird die Aufgabe besser und sicherer erledigen, wenn es bestimmungsgemäß verwendet wird.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Trennen Sie den Stecker vom Netz und/oder den Akku (sofern abnehmbar) vom Elektrowerkzeug, bevor Sie Einstellungen am Gerät vornehmen, Zubehör wechseln oder es aufbewahren. Diese Vorbeugemaßnahmen mindern die Gefahr, dass das Elektrogerät unbeabsichtigt startet.
d) Bewahren Sie nicht verwendete Elektrogeräte für Kinder unerreichbar auf und lassen Sie nicht zu, dass Personen ohne Erfahrung mit dem Elektrogerät oder mit diesen Anweisungen das Elektrogerät bedienen. Elektrogeräte sind in den Händen nicht geschulter Personen gefährlich.

e) Warten Sie die Elektrogeräte. Prüfen Sie, ob bewegliche Teile verzogen oder ausgeschlagen, ob Teile gebrochen oder in einem Zustand sind, der den Betrieb des Elektrogerätes beeinträchtigen kann. Bei Beschädigungen lassen Sie das Elektrogerät reparieren, bevor Sie es verwenden. Viele Unfälle entstehen wegen mangelnder Wartung der Elektrogeräte.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Klingen blockieren seltener und sind leichter unter Kontrolle zu halten.
g) Verwenden Sie Elektrogeräte, Zubehör und Einsätze (Bits) usw. gemäß diesen Anweisungen und unter Berücksichtigung der Arbeitsbedingungen und der Aufgabe. Wenn Sie das Elektrogerät für Aufgaben verwenden, die nicht bestimmungsgemäß sind, kann dies zu gefährlichen Situationen führen.
h) Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Oberflächen unterbinden die sichere Bedienbarkeit und Kontrolle über das Werkzeug in unerwarteten Situationen.

5) Verwendung und Pflege von Akkugeräten

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Ein Ladegerät, das für einen bestimmten Akkutyp geeignet ist, kann zu Brandgefahr führen, wenn es mit einem anderen Akku verwendet wird.
b) Verwenden Sie Elektrogeräte nur mit den speziell vorgesehenen Akkus. Der Einsatz anderer Akkus kann zu Verletzungs- und Brandgefahr führen.
c) Wenn Akkus nicht verwendet werden, halten Sie sie von anderen Metallteilen, z. B. Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallteilen fern, die eine Verbindung zwischen den Polen verursachen können. Wenn die Akkupole kurzgeschlossen werden, kann dies zu Verbrennungen oder einem Brand führen.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
e) Verwenden Sie kein Akkupack oder Werkzeug, das beschädigt ist oder modifiziert wurde. Beschädigte oder modifizierte Akkus können unvorhersehbare Reaktionen auslösen und zu Bränden, Explosionen oder Verletzungen führen.
f) Setzen Sie das Akkupack oder Werkzeug keinem Feuer oder übermäßig hohen Temperaturen aus. Die Belastung durch Feuer oder Temperaturen über 130 °C kann zur Explosion führen.
g) Befolgen Sie alle Ladeanweisungen und laden Sie das Akkupack oder Werkzeug nicht außerhalb des in

den Anweisungen festgelegten Temperaturbereichs auf. Ein unsachgemäßer Ladevorgang oder Temperaturen außerhalb des festgelegten Bereichs können den Akku schädigen und die Brandgefahr erhöhen.

6) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
b) Führen Sie niemals Wartungsarbeiten an beschädigten Akkus durch. Die Wartung von Akkupacks darf nur vom Hersteller selbst oder autorisierten Dienstleistern durchgeführt werden.

Zusätzliche Sicherheitsanweisungen für Lamellendübelfräsen

• Scheibenfräser müssen mindestens für die Geschwindigkeit ausgelegt sein, die auf dem Werkzeug angegeben ist. Scheibenfräser, die oberhalb der angegebenen Drehzahl betrieben werden, können auseinanderbrechen und zu Verletzungen führen.
• Verwenden Sie immer die Schutzvorrichtung. Hierdurch wird der Bediener vor Fragmenten eines zerbrochenen Scheibenfräsers und dem unbeabsichtigten Kontakt mit dem Scheibenfräser geschützt.
• Halten Sie das Elektrowerkzeug an den isolierten Griffflächen fest, da der Fräser das eigene Kabel durchschneiden könnte. Wenn ein "spannungsführendes" Kabel durchgeschnitten wird, können freiliegende Metallteile des Elektrowerkzeugs "spannungsführend" werden und der Benutzer kann einen Stromschlag erleiden.
• MAXIMAL zulässiger Fräserdurchmesser ist 102 mm.
• VERWENDEN SIE KEINE stumpfen oder beschädigten Nutfräser.
• Vergewissern Sie sich vor jedem Gebrauch, dass der Rückzug der Schutzvorrichtung korrekt funktioniert.
• Tragen Sie eine Staubmaske. Staubteilchen können zu Atemproblemen und eventuellen Verletzungen führen.
• Prüfen Sie immer, ob sich der Betriebsschalter in der Position "AUS" befindet, bevor Sie den Stecker in die Steckdose stecken.
• Schalten Sie das Elektrowerkzeug nicht ab, bevor sich der Nutfräser frei dreht.
• Vor dem Arbeitsbeginn müssen alle Nägel und Metallgegenstände aus dem Werkstück entfernt werden.
• Nach dem Ausschalten darf der Nutfräser niemals durch seitliches Gegendrücken abgebremst werden.
• Stellen Sie sicher, dass das Elektrowerkzeug ausschließlich zur Holz- und Kunststoffbearbeitung verwendet wird.
• Vergewissern Sie sich, dass alle Vorrichtungen, die den Nutfräser abdecken, einwandfrei funktionieren.
• Legen Sie die Säbelsäge grundsätzlich nur in ausgeschaltetem Zustand auf den Arbeitstisch oder auf die Werkbank ab.

• Es dürfen grundsätzlich nur Nutfräser verwendet werden, die den in dieser Anleitung enthaltenen Kenndaten entsprechen.

• HSS-Nutfräser (aus HSS-Stahl) sollten nicht verwendet werden. Gute Arbeitsergebnisse erzielen Sie mit hartmetallbestückten Nutfräsern und mit CrV-Nutfräsern.

• Es sollten ausschließlich scharfe und einwandfrei arbeitende Nutfräser verwendet werden; rissige oder verbogene Nutfräser sind sofort auszuwechseln.
• Es ist darauf zu achten, dass der Nutfräser fest montiert ist und sich in die richtige Richtung dreht.
• Ein Rückschlag kann auftreten, wenn die Fräse sich plötzlich verklemmt. Dadurch entsteht ein Gegendrehmoment, das zum Rückschlag der Fräse führt. Lassen Sie deshalb sofort den Schalter los, wenn der Nutfräser sich verklemmt oder die Fräse sich festfährt.
  • Halten Sie die Nutfräser scharf.
• Große Werkstücke müssen um den Fräsebereich ausreichend abgestützt werden.
• Während des Arbeitens darf die Fräse nicht mit drehendem Nutfräser aus dem Material genommen werden. Lassen Sie erst den EIN-/AUSSchalter los und warten Sie, bis der Nutfräser stillsteht.

Restrisiken

Trotz Beachtung der geltenden Sicherheitsvorschriften und des Einsatzes von Schutzvorrichtungen können bestimmte Risiken nicht vermieden werden. Diese sind:

• Schwerhörigkeit.
• Verletzungsgefahr beim Austausch der Nutfräser.
• Bei der Arbeit eingeatmeter Staub einiger Materialien kann schädlich sein.

Ladegeräte

An DEWALT-Ladegeräten müssen keine Einstellungen vorgenommen werden, und sie wurden für eine möglichst einfache Bedienung konzipiert.

Elektrische Sicherheit

Der Elektromotor wurde für eine einzige Spannung konstruiert. Überprüfen Sie immer, ob die Spannung des Akkus der Spannung auf dem Typenschild entspricht. Stellen Sie auch sicher, dass die Spannung Ihres Ladegeräts der Netzspannung entspricht.

Ihr DEWALT Ladegerät ist gemäß EN60335 doppelt isoliert. Es muss deshalb nicht geerdet werden.

Wenn das Netzkabel beschädigt ist, darf es nur von DEWALT oder einer autorisierten Kundendienststelle ausgetauscht werden.

Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers.

Typ 11 für Klasse II (Doppelisolierung) – Geräte Typ 12 für Klasse I (Schutzleiter) – Geräte

Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden.

Verwendung eines Verlängerungskabels

Ein Verlängerungskabel sollte nur verwendet werden, wenn es absolut notwendig ist. Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme Ihres Ladegerätes geeignet ist (siehe Technische Daten). Der Mindestquerschnitt der Leitungen beträgt 1 mm² und die Höchstlänge beträgt 30 m.

Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständig ab.

Wichtige Sicherheitshinweise für alle Akku-Ladegeräte

BEWAHREN SIE DIESE ANWEISUNGEN AUF: Dieses Handbuch enthält wichtige Sicherheits- und Betriebsanweisungen für kompatible Ladegeräte (siehe Technische Daten).

- Lesen Sie vor der Verwendung des Ladegeräts alle Anweisungen und Warnhinweise auf dem Ladegerät und dem Akku.

WARNUNG: Stromschlaggefahr. Keine Flüssigkeiten i Ladegerät gelangen lassen. Dies kann einen elektrischen Schlag zur Folge haben.

WARNUNG: Wir empfehlen die Verwendung einer Feststromschutzeinrichtung mi einem Nennfehlerstrom von maximal 30mA.

VOPSICHT: Verbrennungsgefahr. Zur Reduzierung der Verletzungsgefahr sollten nur Akkus von DEWALT verwendet werden. Andere Akkutypen können bersten und Verletzungen und Sachschäden verursachen.

VORSICHT: Lassen Sie nicht zu, dass Kinder mit dem Vorsieug spielen.

HINWEIS: Wenn das Ladegerät in die Steckdose gesteckt wird, können die Ladekontakte im Ladegerät unter bestimmten Bedingungen durch Fremdmaterial kurzgeschlossen werden. Leitfähige Fremdmaterialien, z.B. unter anderem Stahlwolle, Alufolie oder angesammelte Metallpartikel, sollten von Hohlräumen des Ladegeräts ferngehalten werden. Ziehen Sie den Netzstecker des Ladegerätes immer aus der Steckdose, wenn kein Akku in der Vertiefung steckt. Ziehen Sie den Netzstecker des Ladegerätes vor dem Reinigen aus der Steckdose.

• Der Akku darf NIEMALS in einem anderen Ladegerät, außer dem in diesem Handbuch beschriebenen, aufgeladen werden. Das Ladegerät und der Akku wurden speziell zur gemeinsamen Verwendung konzipiert.
• Diese Ladegeräte sind ausschließlich für das Laden von DEWALT Akkus bestimmt. Eine anderweitige Verwendung kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschock verursachen.
• Setzen Sie das Ladegerät weder Regen noch Schnee aus.
• Ziehen Sie immer am Stecker und nicht am Kabel, um das Ladegerät von der Stromquelle zu trennen. Dadurch wird das Risiko einer Beschädigung von Stecker und Kabel reduziert.
• Verlegen Sie das Netzkabel so, dass niemand darauf treten oder darüber stolpern kann, und dass es keinen

sonstigen schädlichen Einflüssen oder Belastungen ausgesetzt wird.

• Ein Verlängerungskabel sollte nur dann verwendet werden, wenn es absolut notwendig ist. Ein ungeeignetes Verlängerungskabel kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschock verursachen.
• Stellen Sie keine Gegenstände auf das Ladegerät bzw. stellen Sie das Ladegerät nicht auf eine weiche Oberfläche. Dadurch könnten die Lüftungsschlitze blockiert und das Gerät überhitzt werden. Stellen Sie das Ladegerät von Hitzequellen entfernt auf. Das Ladegerät ist oben und unten am Gehäuse mit Lüftungsschlitzen versehen.
• Betreiben Sie das Ladegerät nicht mit einem beschädigten Netzkabel oder Netzstecker—beschädigte Teile sind unverzüglich auszuwechseln.
• Benutzen Sie das Ladegerät nicht, wenn es einen harten Stoß erlitten hat, fallen gelassen oder anderweitig beschädigt wurde. Bringen Sie es zu einer autorisierten Kundendienststelle.
• Das Ladegerät darf nicht zerlegt werden. Bringen Sie es zu einer autorisierten Kundendienststelle, wenn es gewartet oder repariert werden muss. Ein unsachgemäßer Zusammenbau kann gefährliche oder tödliche Verletzungen durch Elektroschock verursachen oder zu Brand führen.
• Zur Vermeidung von Gefahren muss ein beschädigtes Netzkabel unverzüglich vom Hersteller, einer Kundendienststelle oder einer anderen qualifizierten Person ausgetauscht werden.
• Ziehen Sie den Netzstecker des Ladegerätes vor dem Reinigen aus der Steckdose. Dadurch wird das Risiko eines Stromschlags reduziert. Durch alleiniges Herausnehmen des Akkus wird dieses Risiko nicht reduziert.
• Versuchen Sie NIEMALS 2 Ladegeräte miteinander zu verbinden.
• Das Ladegerät wurde für den Betrieb mit standardmäßigem 230V Netzstrom konzipiert. Es darf mit keiner anderen Spannung verwendet werden. Dies gilt nicht für das Fahrzeugladegerät.

Laden des Akkus (Abb. [Fig.] B)

1. Stecken Sie das Ladegerät in eine geeignete Steckdose, bevor Sie das Akkupack einsetzen.

2. Legen Sie das Akkupack 12 in das Ladegerät ein und vergewissern Sie sich, dass es vollständig eingerastet ist. Die rote Leuchte (Aufladen) blinkt wiederholt und zeigt dadurch an, dass der Ladevorgang begonnen wurde.

3. Der Abschluss des Ladevorgangs wird dadurch angezeigt, dass das rote Licht dauerhaft leuchtet. Der Akku ist vollständig aufgeladen und kann jetzt verwendet oder in der Ladestation gelassen werden. Um das Akkupack aus dem Ladegerät zu entnehmen, drücken Sie den Akku-Löseknopf 13 am Akkupack.

hInWEIs: Um die maximale Leistung und Lebensdauer der Li-Ionen-Akkus zu gewährleisten, laden Sie das Akkupack vor der ersten Verwendung vollständig auf.

Bedienung des Ladegeräts

Siehe Anzeigen unten zum Ladezustand der Akkus.

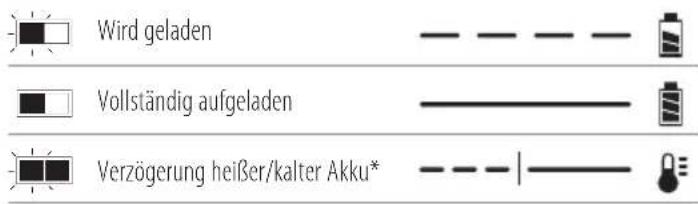

Anzeigen am Ladegerät

Wird geladen Vollständig aufgeladen Verzögerung heißer/kalter Akku*

* Die rote Leuchte blinkt in der Zeit weiter, aber eine gelbe Anzeige leuchtet bei diesem Vorgang dauerhaft. Sobald der Akku eine angemessene Temperatur erreicht hat, geht die gelbe Leuchte aus und das Ladegerät nimmt den Ladevorgang wieder auf.

Diese/s kompatible/n Ladegerät/e lädt keine defekten Akkus auf. Das Ladegerät zeigt einen defekten Akku an, indem es nicht leuchtet.

HINWEIS: Dies kann auch auf ein Problem mit dem

Ladegerät hinweisen.

Wenn das Ladegerät auf ein Problem hinweist, bringen Sie es zusammen mit dem Akku zur Überprüfung zu einer autorisierten Servicestelle.

Verzögerung heißer/kalter Akku

Wenn das Ladegerät erkennt, dass ein Akku zu heiß oder zu kalt ist, startet es automatisch eine „Verzögerung heißer/kalter Akku“, bis der Akku eine angemessene Temperatur erreicht hat. Das Ladegerät schaltet dann automatisch in den Lademodus. Diese Funktion gewährleistet eine maximale Lebensdauer des Akkus. Ein kalter Akku wird mit einer geringeren Geschwindigkeit als ein warmer Akku geladen. Der Akku wird während des gesamten Ladevorgangs mit der geringeren Geschwindigkeit geladen, die sich auch nicht erhöht, wenn der Akku wärmer wird.

XR Li-Ionen-Werkzeuge sind mit einem elektronischen Schutzsystem ausgestattet, das den Akku vor Überladung, Überhitzung und vollständiger Entladung schützt.

Das Werkzeug wird automatisch ausgeschaltet, sobald sich das elektronische Schutzsystem einschaltet. Wenn dies geschieht, setzen Sie das Lithium-Ionen-Akku in das Ladegerät, bis es vollständig aufgeladen ist.

Wandmontage

Diese Ladegeräte sind so konzipiert, dass sie an der Wand oder aufrecht auf einem Tisch oder einer Arbeitsoberfläche montiert werden. Positionieren Sie das Ladegerät bei Wandmontage in Reichweite einer Steckdose und abseits von Kanten oder anderen Hindernissen, die den Luftstrom beeinträchtigen könnten. Nutzen Sie die Rückseite des Ladegeräts als Schablone für die Position der Montageschrauben an der Wand. Montieren Sie das Ladegerät mit Schnellbauschrauben (separat erhältlich), die mindestens 25,4 mm lang sind und einen Schraubenkopfdurchmesser von 7-9 mm haben. Diese müssen in optimaler Tiefe in das Holz geschraubt werden, sodass ca. 5,5 mm der Schraube frei liegen. Richten Sie die Schlitze auf der Rückseite des Ladegeräts mit den frei liegenden Schrauben aus, und führen Sie diese vollständig in die Schlitze ein.

Anweisungen zur Reinigung des Ladegeräts

WARNUNG: Stromschlaggefahr. Trennen Sie das Gerät vor der Reinigung von der Steckdose. Schmutz und Fett können mit einem Tuch oder einer weichen, nicht-metallischen Bürste vom Äußeren des Ladegeräts entfernt werden. Keinesfalls Wasser oder irgendwelche Reinigungslösungen verwenden. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eine Flüssigkeit.

Akku

Wichtige Sicherheitsanweisungen für alle Akkus

Achten Sie beim Bestellen von Ersatzakkus darauf, dass Sie die Katalognummer und die Spannung angeben.

Wenn Sie den Akku aus dem Karton auspacken, ist er nicht vollständig geladen. Lesen Sie die unten aufgeführten Sicherheitsanweisungen, bevor Sie den Akku und das Ladegerät verwenden. Befolgen Sie anschließend den beschriebenen Ladevorgang.

LESEN SIE SÄMTLICHE ANWEISUNGEN

• Betreiben Sie das Elektrowerkzeug nicht in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Beim Einsetzen und Herausnehmen des Akkus aus dem Ladegerät können sich Staub oder Dämpfe entzünden.
• Setzen Sie das Akku niemals mit Gewalt in das Ladegerät ein. Führen Sie niemals Änderungen am Akku durch, damit es in ein anderes Ladegerät passt, da das Akku reißen kann, was zu schweren Verletzungen führen kann.
  • Laden Sie die Akkus nur in Ladegeräten von DEWALT auf.
• Das Ladegerät KEINEN Spritzern aussetzen und NICHT in Wasser oder andere Flüssigkeiten eintauchen.
• Lagern und verwenden Sie das Werkzeug und den Akku nicht an Orten, an denen die Temperatur unter 4 °C (39,2 °F) fallen kann (zum Beispiel Schuppen oder Metallgebäude im Winter), oder an denen sie 40 °C (104 °F) erreichen oder überschreiten kann (zum Beispiel Schuppen oder Metallgebäude im Sommer).
• Den Akku nicht verbrennen, auch wenn er stark beschädigt oder vollkommen verschlissen ist. Der Akku kann im Feuer explodieren. Beim Verbrennen eines Lithiumionen-Akkus entstehen giftige Dämpfe und Stoffe.
• Wenn der Akkuinhalt mit der Haut in Kontakt kommt, waschen Sie die Stelle sofort mit einer milden Seife und Wasser. Wenn Akkuflüssigkeit in die Augen gelangt, spülen Sie das offene Auge für 15 Minuten, oder bis die Reizung nachlässt, mit Wasser. Falls Sie sich in ärztliche Behandlung begeben müssen: Das Akkuelektrolyt besteht aus einer Mischung von organischen Karbonaten und Lithiumsalzen.
• Der Inhalt einer geöffneten Akkuzelle kann Atemwegsreizungen verursachen. Sorgen Sie für

Frischluft. Wenn die Symptome anhalten, begeben Sie sich in ärztliche Behandlung.

WARNUNG: Verbrennungsgefahr. Die Akkuflüssigkeit kürbrennbar sein, wenn sie Funken oder einer Flamme ausgesetzt ist.

WARNUNG: Versuchen Sie niemals und unter keinen Umständen, den Akku zu öffnen. Wenn das Akkugehäuse Risse oder Beschädigungen aufweist, darf es nicht in das Ladegerät gelegt werden. Den Akku nicht quetschen, fallen lassen oder beschädigen. Verwenden Sie niemals einen Akku oder ein Ladegerät, wenn sie einen harten Schlag erlitten haben, fallen gelassen, überfahren oder sonst wie beschädigt wurden (z. B. wenn sie mit einem Nagel durchlöchert wurden, mit einem Hammer darauf geschlagen oder getreten wurde). Ein Stromunfall oder ein tödlicher Stromschlag könnte entstehen. Beschädigte Akkus sollten zum Recycling zur Kundendienststelle zurückgebracht werden.

WARNUNG: Feuergefahr. Akku nicht so aufbewahren durch transportieren, dass metallische Gegenstände die offenen Pole berühren können. Platzieren Sie das Akkupack beispielsweise nicht in Schürzen, Taschen, Werkzeugkästen, Produktverpackungen, Schubladen, usw. mit losen Nägeln, Schrauben, Schlüsseln, usw.

VAPSICHT: Wenn das Werkzeug nicht in Gebrauch ist, muss es seitlich auf eine stabile Fläche gelegt werden, wo es kein Stolperrisiko darstellt und es nicht herunterfallen kann. Bestimmte Werkzeuge mit großen Akkus stehen aufrecht auf dem Akku und können leicht umgeworfen werden.

Transport

WARNUNG: Feuergefahr. Beim Transport von Akkus karten Brände entstehen, wenn die Batterieanschlüsse unbeabsichtigt Kontakt mit leitfähigen Materialien bekommen. Stellen Sie beim Transportieren von Akkus sicher, dass die Batterieanschlüsse geschützt und gut isoliert sind, damit sie nicht in Kontakt mit Materialien kommen können, durch die ein Kurzschluss entstehen kann.

HINWEIS: Lithium-Ionen-Akkus -sollten nicht in aufgegebenem Reisegepäck transportiert werden.

DEWALT Akkus erfüllen alle geltenden Transportvorschriften, so wie sie von den Industrie- und Rechtsnormen vorgeschrieben werden, einschließlich der UN-Empfehlungen für die Beförderung gefährlicher Güter; der Vorschriften über die Beförderung gefährlicher Güter der International Air Transport Association (IATA), der International Maritime Dangerous Goods (IMDG) Regulations und der Regelungen des europäischen Übereinkommens über die internationale Beförderung gefährlicher Güter auf der Straße (ADR). Lithium-Ionen-Zellen und -Akkus wurden gemäß Abschnitt 38,3 der „Empfehlungen der Vereinten Nationen zur Beförderung gefährlicher Stoffe, Testhandbuch und Kriterien“ getestet.

In den meisten Fällen ist zu erwarten, dass der Versand eines DEWALT-Akkus von der Klassifizierung als Gefahrstoff der voll regulierten Klasse 9 ausgenommen wird. In der Regel

müssen nur Sendungen, die einen Lithium-Ionen-Akku mit einer Energiekennzahl von mehr als 100 Wattstunden (Wh) enthalten, als voll regulierte Klasse 9 verschickt werden. Bei allen Lithium-Ionen-Akkus ist die Wattstunden-Bewertung auf der Packung angegeben. Außerdem empfiehlt DEWALT den alleinigen Luftversand von Lithium-Ionen-Akkus aufgrund der komplexen Regulierungen generell nicht, und zwar unabhängig von der Wattstunden-Bewertung. Lieferungen von Werkzeugen mit Batterien (Combo-Kits) können als Ausnahme per Luftfracht versandt werden, wenn die Wattstunden-Bewertung des Akkus nicht mehr als 100 Wh beträgt.

Unabhängig davon, ob ein Transport als ausgenommen oder vollständig reguliert gilt, liegt es in der Verantwortung des Versenders, sich über die aktuellen Vorschriften in Bezug auf die Anforderungen für Verpackung, Etikettierung/Kennzeichnung und Dokumentation zu informieren.

Die Informationen in diesem Abschnitt des Handbuchs werden in gutem Glauben zur Verfügung gestellt und es wird davon ausgegangen, dass sie zum Zeitpunkt der Erstellung des Dokuments genau sind. Jedoch wird keine Garantie, weder ausdrücklich noch implizit, gegeben. Es liegt in der Verantwortung des Kunden sicherzustellen, dass seine Tätigkeiten den geltenden Vorschriften entsprechen.

Empfehlungen für die Lagerung

1. Ein idealer Lagerplatz ist kühl und trocken und nicht direktem Sonnenlicht sowie übermäßiger Hitze oder Kälte ausgesetzt. Für eine optimale Akkuleistung und Lebensdauer lagern Sie die Akkus bei Raumtemperatur, wenn sie nicht verwendet werden.
2. Bei längerer Aufbewahrung sollte ein vollständig aufgeladener Akku an einem kühlen, trockenen Ort und außerhalb des Ladegeräts aufbewahrt werden, um optimale Ergebnisse zu erhalten.

hInWEIs: Akkus sollten nicht vollständig entladen aufbewahrt werden. Der Akku muss vor der Verwendung aufgeladen werden.

Schilder am Ladegerät und Akku

Neben den Piktogrammen in dieser Anleitung können sich auf dem Ladegerät und dem Akku folgende Piktogramme befinden:

Vor der Verwendung die Betriebsanleitung lesen.

Die Ladezeit ist den Technische Daten zu entnehmen.

Nicht mit elektrisch leitenden Gegenständen berühren.

Beschädigte Akkus nicht aufladen.

Das Gerät keiner Nässe aussetzen.

Beschädigte Kabel sofort austauschen.

Nur zwischen 4 °C und 40 °C aufladen.

Nur in Innenräumen verwenden.

Akku umweltgerecht entsorgen.

Laden Sie DEWALT-Akkus nur mit den dazu bestimmten DEWALT-Ladegeräten auf. Werden andere Akkus als die dazu bestimmten DEWALT-Akkus mit einem DEWALT-Ladegerät aufgeladen, können diese platzen oder andere gefährliche Situationen verursachen.

Den Akku nicht verbrennen.

Akkutyp

Die folgenden Werkzeuge werden mit einem 18-Volt-Akku betrieben: DCW682

Diese Akkus können verwendet werden: DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185, DCB187, DCB189, DCBP034. Weitere Angaben sind den

Technischen Daten zu entnehmen.

Packungsinhalt

Die Packung enthält:

1Lamellendübelfräse

1Staubbeutel

2Staubadapter

1Stiftschlüssel

1T20-Torx-Schlüssel

1 Li-Ion-Akku (Modelle C1, D1, G1, L1, M1, P1, S1, T1, X1, Y1)

2 Li-Ion-Akku (Modelle C2, D2, G2, L2, M2, P2, S2, T2, X2, Y2)

3 Li-Ion-Akku (Modelle C3, D3, G3, L3, M3, P3, S3, T3, X3, Y3)

1 Betriebsanleitung

HINWEIS: Akkus, Ladegeräte und Transportboxen sind im Lieferumfang von N-Modellen nicht enthalten. Akkus und Ladegeräte sind im Lieferumfang von NT-Modellen nicht enthalten. B-Modelle umfassen Akkus mit Bluetooth®-Akkus.

HINWEIS: Die Wortmarke und Logos Bluetooth® sind eingetragene Marken im Besitz von Bluetooth®, SIG, Inc. und jede Verwendung dieser Marken durch DEWALT erfolgt unter Lizenz. Andere Marken und Markennamen sind das Eigentum ihrer jeweiligen Eigentümer.

- Prüfen Sie das Gerät, die Teile oder Zubehörteile auf Beschädigungen, die beim Transport entstanden sein könnten.

- Nehmen Sie sich Zeit, die Betriebsanleitung vor Inbetriebnahme sorgfältig zu lesen.

Bildzeichen am Werkzeug

Die folgenden Bildzeichen sind am Gerät sichtbar angebracht:

Vor der Verwendung die Betriebsanleitung lesen.

Tragen Sie Gehörschutz.

Tragen Sie Augenschutz.

Fräserdurchmesser.

Lage des Datumscodes (Abb. B)

Der Datumscode 20, der auch das Herstelljahr enthält, ist in das Gehäuse geprägt.

Beispiel:

2022 XX XX

Herstelljahr

Beschreibung (Abb. A)

WARNUNG: Nehmen Sie niemals Änderungen am Erwerkerzeug oder dessen Teilen vor. Dies könnte zu Schäden oder Verletzungen führen.

1 Drückerschalter
2 Verriegelungsschalter
3 Zusatzgriff
4 Höheneinstellbarer Anschlag
5 Staubabsaugauslass
6 Justierbarer Anschlag
7 Anti-Rutsch-Pins
8 Tiefeneinstellknopf
9 Feststellknopf für die Anschlaghöhe
10 Spindelverriegelung
11 Feststellknopf des justierbaren Anschlags
12 Akku
13 Akku-Löseknopf

Verwendungszweck

Ihre Lamellendübelfräse wurde zum Herstellen von Flachdübelverbindungen in Holz und Holzprodukten entwickelt.

NICHT in nasser Umgebung oder in der Nähe von entflammbaren Flüssigkeiten oder Gasen verwenden.

Diese Lamellendübelfräse ist ein Elektrowerkzeug für den professionellen Gebrauch.

LASSEN SIE NICHT ZU, dass Kinder in Kontakt mit dem Werkzeug kommen. Wenn unerfahrene Personen dieses Gerät verwenden, sind diese zu beaufsichtigen.

- Kleine Kinder und behinderte Personen. Dieses Gerät ist nicht zur Verwendung durch kleine Kinder oder behinderte Personen ohne Aufsicht gedacht.

DEUtsch

- Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des Geräts beaufsichtigt werden. Lassen Sie nicht zu, dass Kinder mit diesem Produkt allein gelassen werden.

ZUSAMMENBAUEN UND EINSTELLEN

WARNUNG: Um die Gefahr schwerer Verletzungen zuändern, schalten Sie das Akkupack, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen. Ungewolltes Anlaufen kann Verletzungen verursachen.

WARNUNG: Verwenden Sie nur Akkus und Ladegeräte WALT.

Einsetzen und Entfernen des Akkus aus dem Werkzeug (Abb. B)

hInWEIs: Vergewissern Sie sich, dass Ihr Akku 12 vollständig geladen ist.

Einsetzen des Akkus in den Werkzeuggriff

1. Richten Sie den Akku an der Aussparung im Inneren des Werkzeuggriffs (Abb. B) aus.
2. Schieben Sie den Akku in den Griff, bis er fest im Werkzeug sitzt, und stellen Sie sicher, dass Sie das Einrasten der Sicherung hören.

Entfernen des Akkus aus dem Werkzeuggriff

1. Drücken Sie Akkulöseknopf 13 und ziehen Sie den Akku kräftig aus dem Werkzeuggriff.
2. Legen Sie den Akku wie im Abschnitt „Ladegerät“ dieser Betriebsanleitung beschrieben in das Ladegerät.

Akku-Ladestandsanzeige (Abb. B)

Einige Akkus DEWALT besitzen eine Ladestandsanzeige mit drei grünen LEDs, die den verbleibenden Ladestand des Akkus anzeigen.

Zum Betätigen der Ladestandsanzeige halten Sie die Taste für die Ladestandsanzeige 14 gedrückt. Eine Kombination der drei grünen LEDs leuchtet auf und zeigt den verbleibenden Ladestand an. Wenn der verbleibende Ladestand im Akku nicht mehr ausreicht, um das Werkzeug zu verwenden, leuchtet die Ladestandsanzeige nicht auf und der Akku muss aufgeladen werden.

hInWEIs: Die Ladestandsanzeige ist nur eine Schätzung des verbleibenden Akku-Ladestands. Sie zeigt nicht die Funktionsfähigkeit des Werkzeugs an und unterliegt Unterschieden, die auf Bauteilen, Temperatur und Anwendungsart des Endbenutzers basieren.

Höheneinstellbarer Anschlag (Abb. D1, D2)

Mit Hilfe des höheneinstellbaren Anschlags 6 können Sie genau bestimmen, wo die Nut gefräst wird. Um die Anschlaghöhe einzustellen, gehen Sie folgendermaßen vor:

1. Lockern Sie den Feststellknopf für die Anschlaghöhe 9.
2. Justieren Sie die Höhenverstellung 4. Bei einem Anschlagwinkel von 90° zeigt die Skala unter dem Feststellknopf den Abstand zwischen der Mitte des Nutfräsers und der Oberfläche des Anschlags an.
3. Ziehen Sie den Feststellknopf fest.

Um den Anschlagwinkel einzustellen, gehen Sie folgendermaßen vor

1. Lockern Sie den Feststellknopf des justierbaren Anschlags 11.
2. Schwenken Sie den Anschlag in den gewünschten Winkel.
3. Ziehen Sie den Feststellknopf des justierbaren Anschlags fest.

Die Feineinstellung erlaubt es, mögliche Abweichungen in der Größe der Dübelnuten auszugleichen.

Markierungen auf dem Frässchuh

Wenn Sie ohne den Anschlag arbeiten, z.B. beim Herstellen von T-Verbindungen, können Sie die Rillen auf dem Frässchuh verwenden, um das Werkzeug richtig zu positionieren.

1. Stellen Sie den Anschlag wie oben beschrieben auf einen Winkel von 0° ein.
2. Bei Werkstücken mit einer Stärke von 19 mm verwenden Sie den Rand des Frässchuhs, um den Fräser in der Mitte zu positionieren.
3. Bei anderen Werkstückstärken verwenden Sie die rote Mittellinie, um das Werkzeug richtig zu positionieren.
4. Zwei weitere Rillen geben die Schnittlänge an. Um ein seitliches Durchfräsen zu verhindern, stellen Sie sicher, dass das Werkstück über diese Rillen hinausragt.

Einstellen der Frästiefe (Abb. E)

Die Frästiefe, die eingestellt werden soll, hängt von der Dübelgröße ab. Die Zahlen 0, 10 und 20 auf dem Tiefeneinstellknopf stimmen mit der Dübelgröße überein. Das M entspricht der maximalen Frästiefe von ca. 20 mm.

hInWEIs: Die maximale Frästiefe von 20 mm ist nur mit einem neuen Messer erreichbar und wenn zugleich die Feineinstellungsschraube herausgedreht wird (siehe

Feineinstellung der Frästiefe).

- Drehen Sie den Tiefeneinstellknopf 8 in die richtige Position, indem Sie die entsprechende Zahl an dem roten Pfeil ausrichten.

Feineinstellung der Frästiefe (Abb. F)

Die Feineinstellung erlaubt es, mögliche Abweichungen in der Größe der Dübelnuten auszugleichen.

1. Bringen Sie den Anschlag 6 wie oben beschrieben in die oberste Position.
2. Setzen Sie den T20 Torx-Schlüssel wie abgebildet auf die Einstellschraube und justieren Sie die Frästiefe, indem Sie die Schraube drehen 23 (drehen Sie die Schraube im Uhrzeigersinn, um die Frästiefe zu verringern). Jede Umdrehung verändert die Tiefe um 1 mm.
3. Überprüfen Sie die Einstellung, indem Sie einen Probeschnitt in einem Stück Abfallholz machen.

Anti-Rutsch-Pins (Abb. G)

Lamellendübelfräsen haben die Neigung, beim Eintauchen des Fräsers nach rechts zu rutschen. Die Anti-Rutsch-Pins 7 tragen dazu bei, diesen Effekt zu verringern. Wenn Sie auf sichtbaren bzw. empfindlichen Oberflächen arbeiten, können Sie die Pins versenken.

1. Um die Pins zu versenken, drehen Sie sie mit Hilfe eines Schraubenziehers ein wenig im Uhrzeigersinn.
2. Um die Pins wieder zu verwenden, drehen Sie sie ein wenig entgegen dem Uhrzeigersinn.

Auswechseln des Messers (Abb. H, I, J)

- Achten Sie darauf, dass die Zähne des Messers wie abgebildet in Richtung gegen den Uhrzeigersinn zeigen (Abb. I).

• Überprüfen Sie nach dem Auswechseln des Messers immer die Frästiefe und passen Sie sie ggf. an.
• Verwenden Sie keine Messer mit einem größeren oder kleineren Durchmesser als empfohlen. Angaben über die richtigen Messer sind den Technischen Daten zu entnehmen.

• Verwenden Sie nur in diesem Handbuch spezifizierte Messer im Einklang mit EN847-1.

• Lösen Sie die vier T20 Torx-Schrauben 15 im Frässchuh und nehmen Sie den Deckel ab.

• Drücken Sie die Spindelarretierung 10 und entfernen Sie den Flansch, indem Sie ihn entgegen dem Uhrzeigersinn drehen.
• Ersetzen Sie das Messer und achten Sie dabei darauf, dass die Zähne wie abgebildet in Richtung gegen den Uhrzeigersinn zeigen.
• Ziehen Sie den Flansch fest an, indem Sie ihn bei gedrückter Spindelarretierung im Uhrzeigersinn drehen.
• Bringen Sie den Deckel an und ziehen Sie die Innensechskantschrauben fest.

Staubabsaugung (Abb. K1, K2, K3)

Mit Hilfe eines der Adapter können Sie entweder einen Staubsack oder einen Staubsauger anschließen.

Staubsauger

1. Stecken Sie einen der Adapter 16 oder 17 in den Staubabsauganschluss 5.
2. Schließen Sie den Staubsauger an den Adapter an.

Staubbeutel

1. Stecken Sie den geraden Adapter 16 in den Staubabsauganschluss 5.
2. Bringen Sie den Staubsack 18 am Adapter an.
3. Bringen Sie möglichst eine Absaugvorrichtung an, die den geltenden Bestimmungen zur Staubabsaugung entspricht.

Anbringen einer AirLock™-kompatiblen Staubabsaugung (Abb. K3)

WARNUNG: Wenn Sie einen Staubsauger verwenden, Sie diesen sowohl vor Beginn der Arbeit als auch häufig während der Arbeit. Bei der Entsorgung von Staub ist Vorsicht geboten. Staub kann gesundheitsgefährdend sein, wenn er eingeatmet oder verschluckt wird oder mit der Haut in Kontakt kommt. Außerdem können Materialien in feinem Staub explosiv sein.

Ihr Werkzeug ist mit dem DeWALT AirLock™-Anschlusssystem kompatibel. Das AirLock™-System ermöglicht eine schnelle und sichere Verbindung zwischen dem AirLock™-Anschluss 21 und dem geraden Adapter 16.

1. Entfernen Sie den Akku.
2. Stellen Sie sicher, dass sich der Ring am AirLock™-Anschluss in der entsperrten Position befindet. (Siehe Abbildung K3.) Richten Sie die Kerben 22 am Ring und am AirLock™-Anschluss wie abgebildet aus, um die Elemente in die entsperrte und gesperrte Position zu bringen.
3. Drücken Sie den AirLock™-Anschluss auf den Adapteranschlusspunkt.
4. Drehen Sie den Ring in die gesperrte Position.
   hInWEIs: Führen Sie die Kugellager im Bundverschluss in den Schlitz ein und sichern Sie die Verbindung. Das Elektrowerkzeug ist jetzt sicher mit dem Staubsauger verbunden.
   hInWEIs: Die Manschette des Spanabsauganschlusses kann bei Beschädigung vom Benutzer ausgetauscht werden. Die Manschette ist als optionales Zubehör erhältlich und kann mit Hilfe eines Schraubendrehers ausgetauscht werden.

BETRIEB

Betriebsanweisungen

WARNUNG: Beachten Sie immer die Sachheitsanweisungen und die geltenden Vorschriften.

WARNUNG: Um die Gefahr ernsthafter Verletzungen zu reduzieren, muss vor jeder Einstellung und jedem Abnehmen/Installieren von Zubehör das Werkzeug ausgeschaltet und der Akku entfernt werden. Ein unbeabsichtigtes Starten kann zu Verletzungen führen.

Richtige Haltung der Hände (Abb. V)

WARNUNG: Zur Reduzierung des Risikos schwerer Verletzungen muss IMMER die richtige Handstellung eingehalten werden, wie in der Abbildung gezeigt.

WARNUNG: Zur Reduzierung des Risikos schwerer Verkezungen muss das Gerät IMMER fest in den Händen gehalten werden, damit jederzeit richtig reagiert werden kann.

Bei der korrekten Handposition liegt eine Hand auf dem Zusatzgriff 3 und die andere auf dem Hauptgriff 19.

Druckschalter (Abb. C)

VAPSICHT: Halten Sie den Zusatzgriff und das Gerätegehäuse fest, um die Kontrolle über das Gerät beim Start und während des Betriebs zu haben, und auch so lange, bis die Trennscheibe aufhört, sich zu drehen. Vergewissern Sie sich, dass die Trennscheibe vollständig zum Stillstand gekommen ist, bevor Sie das Werkzeug ablegen.

hInWEIs: Um unerwartete Bewegungen des Gerätes zu vermeiden, schalten Sie das Gerät nicht unter Last ein und aus. Lassen Sie die Lamellendübelfräse auf volle Drehzahl beschleunigen, bevor sie in Kontakt mit dem Werkstück gelangt. Heben Sie das Gerät von der Oberfläche ab, bevor Sie es ausschalten. Lassen Sie das Gerät zum Stillstand bekommen, bevor Sie es ablegen.

1. Um das Gerät einzuschalten, drücken Sie den Arretierhebel 2 zum hinteren Teil des Gerätes. Drücken Sie dann den Druckschalter 1. Die Maschine läuft, solange der Schalter gedrückt ist.
2. Durch Lösen des Druckschalters schalten Sie die Maschine aus.

No-Volt

Die No-Volt-Funktion verhindert das Wiederanlaufen der Lamellendübelfräse, ohne dass der Schalter getaktet wurde, wenn es eine Unterbrechung in der Stromversorgung gab.

Herstellen von Dübelverbindungen (Abb. L-0)

WARNUNG: Machen Sie immer einen Probeschnitt in einem Stück Abfallholz, um die Frästiefe zu überprüfen. Führen Sie bei Bedarf eine Feineinstellung durch, siehe Beschreibung unter Montage & Einstellungen.

Zum Herstellen von genauen und starken Verbindungen werden verschiedene Methoden verwendet. In dieser Anleitung werden die wichtigsten Techniken näher erörtert (Abb. L).

Bestimmen der Dübelgröße (Abb. M)

Es gibt die drei Dübelgrößen #0, #10 und #20. Normalerweise sollte der größte Dübel verwendet werden, der in das Werkstück passt.

Wenn Sie die Dübelgröße bestimmt haben, stellen Sie die Frästiefe entsprechend ein, wie unter Einstellen der Frästiefe beschrieben.

Positionierung der Dübel (Abb. N1–N4)

Bei Eckverbindungen sollten die Dübel im Allgemeinen mit Abständen von 15 bis 25 cm verteilt werden. Die äußeren Dübel sollten sich auf einem Abstand von 5 bis 7,5 cm von den Enden des Werkstücks befinden (Abb. N1).

Bei Rahmenverbindungen (z.B. Bilderrahmen) kann es sein, dass sogar der kleinste Dübel noch zu groß ist. In diesem Fall schneiden Sie den herausragenden Teil des Dübels nach dem Verleimen und Trocknen der Verbindung ab (Abb. N2).

Bei Materialstärken über ca. 2,5 cm können Dübelpaare verwendet werden, um noch solidere Verbindungen herzustellen (Abb. N3).

Um die Werkstückteile zu markieren, legen Sie sie so auf die Werkbank, wie sie verbunden werden sollen. Verwenden Sie ein Winkelmaß, um die Werkstückteile zu markieren (Abb. N4).

Fräsen der Nuten (Abb. O)

1. Nehmen Sie die oben beschriebenen Einstellungen vor.
2. Richten Sie die Markierung in der Mitte des Frässchuhs wie abgebildet an der Markierungslinie aus.
3. Schalten Sie das Elektrowerkzeug ein und warten Sie eine Sekunde, bis der Nutfräser die volle Drehzahl erreicht hat.
4. Drücken Sie den Anschlag fest auf das Werkstück und tauchen Sie den Nutfräser bis zur Raste in das Werkstück ein.
5. Lassen Sie den Nutfräser zurückfahren.
6. Schalten Sie das Werkzeug aus.

Verbinden der Werkstückteile

1. Überprüfen Sie, ob die Werkstückteile genau zusammenpassen.
2. Bringen Sie gleichmäßig einen geeigneten Leim in den Dübelnuten und auf den Verbindungsflächen an.
3. Stecken Sie die Dübel in die Nuten. Stellen Sie sicher, dass die Dübel mit dem Leim in Kontakt kommen.
4. Verbinden Sie die Werkstückteile und spannen Sie sie ein, bis der Leim getrocknet ist.

Flachverbindungen (Abb. P1, P2)

1. Legen Sie die Werkstückteile so auf die Werkbank, wie sie verbunden werden sollen.
2. Markieren Sie die Mitte der Dübelstellen. Die Dübel sollten im Allgemeinen mit Abständen von 15 bis 25 cm verteilt werden. Die äußeren Dübel sollten sich auf einem Abstand von 5 bis 7,5 cm von den Enden des Werkstücks befinden (Abb. P1).
3. Stellen Sie den Anschlag auf 90° ein.
4. Stellen Sie die Anschlaghöhe so ein, dass der Nutfräser sich genau in der Mitte der Werkstückkante befindet.
5. Nehmen Sie die anderen Einstellungen vor, wie oben beschrieben.
6. Fräsen Sie die Dübelnuten, wie oben beschrieben (Abb. P2).

Rahmenverbindungen (Abb. Q1–Q3)

1. Legen Sie die Werkstückteile so auf die Werkbank, wie sie verbunden werden sollen (Abb. Q1, Q2).
2. Wählen Sie die optimale Dübelgröße.
3. Markieren Sie die Mitte der Dübelstellen.
4. Machen Sie die im vorigen beschriebenen Einstellungen.
5. Fräsen Sie die Dübelnuten, wie oben beschrieben (Abb. Q3).

Eckverbindungen (Abb. R1, R2)

1. Legen Sie die Werkstückteile so auf die Werkbank, wie sie verbunden werden sollen (Abb. R1).

2. Wählen Sie die optimale Dübelgröße.

3. Markieren Sie die Mitte der Dübelstellen.

4. Für die Nuten auf der flachen Seite spannen Sie das Werkstück ein und richten Sie das Elektrowerkzeug aus, wie in der Abbildung gezeigt wird (Abb. R2).
5. Fräsen Sie die Dübelnuten, wie oben beschrieben.

Verbindungen bei unterschiedlichen Materialstärken (Abb. S)

Für die Verbindung von Werkstückteilen mit unterschiedlicher Stärke gehen Sie folgendermaßen vor:

1. Legen Sie die Werkstückteile so auf die Werkbank, wie sie verbunden werden sollen.
2. Wählen Sie die optimale Dübelgröße.
3. Markieren Sie die Mitte der Dübelstellen.
4. Bestimmen Sie, welches Werkstückteil zurückliegen soll.
5. Stellen Sie die Anschlaghöhe so ein, dass der Nutfräser sich genau in der Mitte der Werkstückkante befindet.
6. Fräsen Sie die Dübelnuten, wie oben beschrieben.
7. Vergrößern Sie die Anschlaghöhe um den Abstand, um den das erste Werkstückteil zurückgesetzt werden soll. Die Einstellung wird auf der Skala angezeigt.
8. Fräsen Sie die Dübelnuten, wie oben beschrieben.

Winkelverbindungen (Abb. T1–T4)

Ausrichtung der Außenseiten

1. Legen Sie die Werkstückteile so auf die Werkbank, wie sie verbunden werden sollen.
2. Markieren Sie die Mitte der Dübelstellen auf der Außenseite der Werkstückteile.
3. Stellen Sie den Anschlagwinkel auf 90° ein.
4. Stellen Sie die Anschlaghöhe so ein, dass der Dübel an der Innenseite der Verbindung positioniert wird, wo die Materialstärke größer ist. Wählen Sie die optimale Dübelgröße (Abb. T2).
5. Spannen Sie das Werkstück ein und richten Sie das Elektrowerkzeug aus, wie in der Abbildung gezeigt wird (Abb. T3).
6. Fräsen Sie die Dübelnuten, wie oben beschrieben.

Ausrichtung der Innenseiten

1. Legen Sie die Werkstückteile so auf die Werkbank, wie sie verbunden werden sollen.
2. Markieren Sie die Mitte der Dübelstellen auf der Innenseite der Werkstückteile.
3. Stellen Sie den Anschlagwinkel auf 45° ein.
4. Stellen Sie die Anschlaghöhe so ein, dass der Dübel an der Innenseite der Verbindung positioniert wird, wo die Materialstärke größer ist. Wählen Sie die optimale Dübelgröße.
5. Spannen Sie das Werkstück ein und richten Sie das Elektrowerkzeug aus, wie in der Abbildung gezeigt wird (Abb. T4).
6. Fräsen Sie die Dübelnuten, wie oben beschrieben.

T-Verbindungen (Abb. U1–U5)

Diese Verbindung wird oft für Regale verwendet (Abb. U1).

1. Legen Sie die Werkstückteile so auf die Werkbank, wie sie verbunden werden sollen (wie ein umgekehrtes T).
2. Markieren Sie die Mitte der Dübelstellen auf dem Regalbrett.
3. Markieren Sie die Oberseite des Regalbretts leicht auf dem Seitenbrett (Abb. U2).
4. Legen Sie das Regalbrett auf das Seitenbrett und richten Sie das Ende des Regalbretts mit der Markierungslinie aus (Abb. U3).
5. Wählen Sie die optimale Dübelgröße.
6. Stellen Sie den Anschlag auf 0° ein.
7. Richten Sie das Elektrowerkzeug anhand der Markierungen auf dem Frässchuh mit den Dübelmarkierungen aus.
8. Fräsen Sie jeweils eine vertikale (Abb. U4) und eine horizontale (Abb. U5) Nut an jeder Dübelstelle.

WARTUNG

Ihr Elektrowerkzeug wurde für langfristigen Betrieb mit minimalem Wartungsaufwand konstruiert. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der geeigneten Pflege des Elektrowerkzeugs und seiner regelmäßiger Reinigung ab.

WARNUNG: Um die Gefahr ernsthafter Verletzungen zu reduzieren, muss vor jeder Einstellung und jedem Abnehmen/Installieren von Zubehör das Werkzeug ausgeschaltet und der Akku entfernt werden. Ein unbeabsichtigtes Starten kann zu Verletzungen führen.

Das Ladegerät und der Akku können nicht gewartet werden.

Schmierung

Ihr Elektrogerät benötigt keine zusätzliche Schmierung.

Reinigung

WARNUNG: Blasen Sie mit Trockenluft immer dann Schmutz und Staub aus dem Hauptgehäuse, wenn sich Schmutz sichtbar in und um die Lüftungsschlitze ansammelt. Tragen Sie bei diesen Arbeiten zugelassenen Augenschutz und eine zugelassene Staubmaske.

WARNUNG: Verwenden Sie niemals Lösungsmittel oder andere scharfe Chemikalien für die Reinigung der nicht-metallischen Teile des Gerätes. Diese Chemikalien können das in diesen Teilen verwendete Material aufweichen. Verwenden Sie ein nur mit Wasser und einer milden Seife befeuchtetes Tuch. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eine Flüssigkeit.

Optionales Zubehör

WARNUNG: Da Zubehör, das nicht von DEWALT angeboten wird, nicht mit diesem Produkt geprüft worden ist, kann die Verwendung von solchem Zubehör an diesem Gerät gefährlich sein. Zum Verringern des Verletzungsrisikos dürfen nur von DEWALT empfohlene Zubehörteile für dieses Produkt verwendet werden.

Fragen Sie Ihren Händler nach weiteren Informationen zu geeignetem Zubehör.

Umweltschutz

Abfalltrennung. Produkte und Akkus mit diesem Symbol dürfen nicht mit dem normalen Hausmüll entsorgt werden.

Produkte und Akkus enthalten Materialien, die

zurückgewonnen oder recycelt werden können und die Nachfrage nach Rohstoffen reduzieren. Bitte recyclen Sie Elektroprodukte und Akkus gemäß den lokalen Bestimmungen. Weitere Informationen finden Sie auf www.2helpU.com.

Akku

Dieser Longlife-Akku muss aufgeladen werden, wenn er nicht mehr ausreichend Energie erzeugt, um Arbeiten so gut wie zuvor zu erledigen. Entsorgen Sie ihn am Ende seiner technischen Lebensdauer mit der gebührenden Sorgfalt für unsere Umwelt:

• Entfernen Sie den Akku erst aus dem Werkzeug, wenn er vollständig entladen ist.
• Li-Ionen-Zellen sind recyclebar. Geben Sie die gebrauchten Akkus bei Ihrem Händler oder bei einer kommunalen Recycling-Sammelstelle ab. Dort werden die gesammelten Akkus recycelt oder ordnungsgemäß entsorgt.

BISCUIT JOINTER

DCW682

Congratulations!

DEWALT, Richard-Klinger-Straße 11,

Elektronisch Beveiligingssysteem

DEWALT, Richard-Klinger-Straße 11,

65510 Idstein, Tyskland

15.02.2022

Ladeindikator batteripakker (Fig. B)

Corte das ranhuras das lamelas (Fig. O)

DEWALT, Richard-Klinger-Straße 11,

65510, Idstein, Tyskland

15.02.2022

Datumkodplacering (Bild B)

Beskrivning (Bild A)

Batterimätare (Bild B)

Antiglidstift (Bild G)

Korrekt handplacering (Bild V)

Vippbrytare (Bild C)

Hitta lamellerna (Bild N1–N4)

Ramfogar (Bild Q1–Q3)

Hörnfogar (Bild R1, R2)

Gerade kantfogar (Bild T1–T4)

T-fogar (Bild U1–U5)
