MANUALE UTENTE DCW682 DEWALT

Italiano (tradotto dalle istruzioni originali) 66

Per aver scelto un apparato DEWALT. Gli anni di esperienza, lo sviluppo e l'innovazione meticolosi del prodotto fanno di DEWALT uno dei partner più affidabili per gli utilizzatori di apparati elettrici professionali.

Dati Tecnici

		DCW682
Tensione V	cc	18
Tipo 1
Tipo di batteria Li-ion
Potenza di uscita max. W 900
Velocità a vuoto giri/min 8000
Profondità di taglio, max. mm 20
Regolazione profondità di fresatura mm 8/10/12(per i lamelli 0/10/20)
Diametro di taglio mm	102
Larghezza di taglio	mm	4
Peso	kg	2,5

Valori di emissione di rumore e vibrazioni (somma vettore triassiale) ai sensi della normativa EN60745-2-19:

L_PA (livello di pressione sonora delle emissioni)	dB(A) 84
L_WA (livello di potenza sonora garantita)	dB(A)	95
K (incertezza per il livello di potenza sonora indicato)	dB(A)	3
Impugnatura principale
Valore di emissione di vibrazioni a_h	m/s2	1,5
Incertezza K	m/s2	1,5

Il livello di emissione di vibrazione e/o rumore indicato in questa scheda informativa è stato misurato secondo una procedura standardizzata prevista dalle norme EN60745 e e potrebbe essere utilizzato per mettere a confronto elettroutensili diversi. È possibile utilizzarlo per una valutazione preliminare dell'esposizione.

AVERTENZA: il livello di emissione di vibrazione crato si riferisce alle applicazioni principali dello strumento. Se tuttavia lo strumento viene utilizzato per applicazioni o con accessori diversi oppure è sottoposto a scarsa manutenzione, il livello di emissione di vibrazione potrebbe differire da tale valore. Ciò potrebbe aumentare sensibilmente il livello di esposizione durante il periodo di utilizzo complessivo.

Una stima del livello di esposizione a vibrazione dovrebbe anche tenere conto di quante volte lo strumento viene spento o di quando rimane acceso, ma senza essere effettivamente usato. Questo fatto potrebbe ridurre in maniera significativa il livello di esposizione durante il periodo di utilizzo complessivo.

Individuare misure di sicurezza aggiuntive per proteggere l'operatore dagli effetti della vibrazione, quali: sottoporre lo strumento e gli accessori a manutenzione, mantenere le mani calde (importante per la vibrazione) e prevedere l'organizzazione di modelli di lavoro.

Dichiarazione di conformità CE Direttiva Macchine

CE

Fresatrice per linguette DCW682

DEWALT dichiara che i prodotti qui descritti nei Dati tecnici sono conformi alle normative:

2006/42/CE, EN60745-1:2009+A11:2010, EN60745-2-19:2009

+A1:2010.

Questi prodotti sono anche conformi alla Direttiva 2014/30/UE e 2011/65/UE. Per ulteriori informazioni, contattare DEWALT all'indirizzo seguente o vedere sul retro del manuale.

Il firmatario è responsabile della compilazione del documento tecnico e rende questa dichiarazione per conto di DEWALT.

M. Georg

Markus Rompel

Vice Presidente Tecnico, PTE-Europe

DEWALT, Richard-Klinger-Strase 11,

65510, Idstein, Germania

15.02.2022

AVVERTENZA: per ridurre il rischio di lesioni, leggere attentamente il manuale di istruzioni.

Definizioni: linee guida per la sicurezza

Le definizioni seguenti descrivono il livello di criticità di ciascuna indicazione. Leggere il manuale e prestare attenzione ai seguenti simboli.

PENCOLO: indica una situazione di pericolo imminente chepe non viene evitata, provoca il decesso o lesioni personali gravi.

AWERTENZA: indica una situazione potenzialmente percelosa che, se non viene evitata, può provocare il decesso o lesioni personali gravi.

ATTENZIONE: indica una situazione potenzialmente percolosa che, se non viene evitata, può provocare lesioni personali di entità lieve o moderata.

AVVISO: indica una situazione non in grado di causare lesioni personali ma che, se non evitata, potrebbe provocare danni materiali.

Se tiala il pericolo di scosse elettriche.

Batterie Caricatori/Tempi di Ricarica (Minuti)***
Cat # V	DC	Ah Peso (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132 DCB119
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50

*Codice data 201811475B o successivo
**Codice data 201536 o successivo
***Questa matrice è solo indicativa; i tempi variano a seconda della temperatura e delle condizioni della batteria.

Sevrala rischio di incendi.

AVVERTENZE GENERALI DI SICUREZZA PER APPARATI ELETTRICI

AVERTENZA: leggere attentamente tutte le attenze, istruzioni, illustrazioni e specifiche fornite con l'apparato. La mancata osservanza delle istruzioni seguenti può dar luogo a scossa elettrica, incendio e/o lesioni gravi.

CONSERVARE LE AVVERTENZE E LE ISTRUZIONI PER RIFERIMENTI FUTURI

Il termine "apparato elettrico" utilizzato nelle avvertenze fa riferimento sia agli apparati alimentati a corrente (con cavo elettrico), sia a quelli a batteria (senza cavo).

1) Sicurezza Dell'area di Lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti.
b) Non azionare gli apparati in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. Gli apparati elettrici creano scintille che possono incendiare le polveri o i fumi.
c) Durante l'uso di un apparato elettrico, tenere lontani i bambini e chiunque si trovi nelle vicinanze. Le distrazioni possono provocare la perdita di controllo.

2) Sicurezza Elettrica

a) Le spine dell'apparato elettrico devono essere adatte alla presa di alimentazione. Non modificare la spina in alcun modo. Non collegare un adattatore alla spina di un apparato elettrico dotato di scarico a terra. Per ridurre il rischio di scossa elettrica evitare di modificare le spine e utilizzare sempre le prese appropriate.
b) Evitare il contatto con superfici collegate con la terra, quali tubature, termosifoni, fornelli e frigoriferi. Se il proprio corpo è collegato con la terra, il rischio di scossa elettrica aumenta.

c) Non esporre gli apparati elettrici alla pioggia o all'umidità. Se l'acqua entra nell'apparato elettrico aumenta il rischio di scossa elettrica.
d) Non utilizzare il cavo elettrico in modo improprio. Non utilizzare mai il cavo per spostare, tirare o scollegare l'apparato elettrico. Tenere il cavo elettrico lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo è danneggiato o impigliato, il rischio di scossa elettrica aumenta.
e) Quando l'apparato elettrico viene impiegato all'aperto, utilizzare unicamente cavi di prolunga previsti per esterni. L'uso di un cavo elettrico adatto ad ambienti esterni riduce il rischio di scossa elettrica.
f) Se è non è possibile evitare l'uso di un apparato elettrico in ambienti umidi, usare una fonte di corrente protetta da un interruttore differenziale (salvavita). L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.

3) Sicurezza Personale

a) Quando si utilizza un apparato elettrico evitare di distrarsi. Prestare attenzione a quello che si sta facendo e utilizzare il buon senso. Non utilizzare l'apparato elettrico quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un solo attimo di distrazione durante l'uso di tali apparati potrebbe provocare gravi lesioni personali.
b) Indossare abbigliamento di protezione adeguato. Utilizzare sempre protezioni oculari. L'uso di abbigliamento di protezione quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, caschi di sicurezza o protezioni uditive, in condizioni opportune consente di ridurre le lesioni personali.
c) Evitare avvii involontari. Assicurarsi che l'interruttore sia in posizione di spento prima inserire l'alimentazione elettrica e/o il blocco batteria e prima di afferrare o trasportare l'apparato. Il trasporto di apparati elettrici tenendo il dito sull'interruttore o quando sono collegati alla rete

elettrica con l'interruttore nella posizione di acceso provoca incidenti.

d) Prima di accendere l'apparato elettrico, rimuovere eventuali chiavi o utensili di regolazione. Un utensile di regolazione o una chiave fissati su una parte rotante dell'apparato elettrico possono provocare lesioni personali.
e) Non sporgersi. Mantenere sempre una buona stabilità al suolo ed equilibrio. Ciò consente un migliore controllo dell'apparato nelle situazioni impreviste.
f) Indossare vestiario adeguato. Non indossare abiti lenti o gioielli. Tenere capelli, vestiti e guanti lontano dalle parti in movimento. Abiti lenti, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
g) Se i dispositivi sono forniti di collegamento con l'attrezzatura di aspirazione e raccolta delle polveri, assicurarsi che siano collegati e utilizzati correttamente. La raccolta delle polveri può ridurre i pericoli legati a queste ultime.
h) Non lasciare che la familiarità acquisita dall'uso frequente degli utensili induca a cedere alla tentazione di ignorare i principi di utilizzo sicuro degli stessi. Un'azione imprudente potrebbe provocare lesioni gravi in una frazione di secondo.

4) Uso e Manutenzione Dell'apparato Elettrico

a) Non forzare l'apparato. Utilizzare un apparato adatto al lavoro da eseguire. L'apparato lavora meglio e con maggior sicurezza se utilizzato secondo quanto è stato previsto.
b) Non utilizzare l'apparato se l'interruttore non permette l'accensione o lo spegnimento. Qualsiasi apparato elettrico che non possa essere controllato tramite l'interruttore è pericoloso e deve essere riparato.
c) Scollegare la spina dalla presa di corrente e/o la batteria dall'elettroutensile, se staccabile, prima di effettuare qualsiasi tipo di regolazione, cambiare gli accessori o riporlo. Queste misure di sicurezza preventive riducono il rischio di azionare l'apparato accidentalmente.
d) Riporre gli apparati non utilizzati fuori dalla portata dei bambini ed evitarne l'uso da parte di persone che hanno poca familiarità con l'apparato elettrico e con le presenti istruzioni. Gli apparati elettrici sono pericolosi in mano a persone inesperte.
e) Eseguire una manutenzione adeguata degli apparati elettrici. Verificare il cattivo allineamento e inceppamento di parti mobili, la rottura di componenti e ogni altra condizione che possa influire sul funzionamento degli apparati. Se danneggiato, far riparare l'apparato elettrico prima dell'uso. Molti incidenti sono provocati da apparati elettrici su cui non è stata effettuata la corretta manutenzione.
f) Tenere gli utensili da taglio affiliati e puliti. La manutenzione corretta degli utensili da taglio con bordi affiliati riduce le probabilità di inceppamento e ne facilita il controllo.

g) Utilizzare l'apparato elettrico, gli accessori, le punte ecc., rispettando le presenti istruzioni e tenendo in considerazione le condizioni di funzionamento e il lavoro da eseguire. L'utilizzo dell'apparato elettrico per impieghi diversi da quelli previsti può provocare situazioni di pericolo.
h) Mantenere le impugnature e le superfici di presa asciutte, pulite e senza tracce di olio o grasso. Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in modo sicuro l'utensile nel caso di imprevisti.

5) Uso e Manutenzione Della Batteria

a) Ricaricare l'apparato esclusivamente con il caricabatteria specificato dal produttore. Un caricabatteria adatto a un determinato tipo di batteria può provocare il rischio di incendio se utilizzato con un pacco batteria differente.
b) Gli apparati elettrici vanno usati esclusivamente con i pacchi batteria specificatamente indicati. L'utilizzo di ogni altro pacco batteria crea rischio di lesioni e d'incendio.
c) Se il pacco batteria non è utilizzato tenerlo lontano da oggetti di metallo come fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possono provocare un contatto dei terminali. Il corto circuito dei terminali della batteria può provocare ustioni o un incendio.
d) In condizioni di uso eccessivo è possibile che la batteria espella del liquido; evitarne il contatto. In caso di contatto, sciacquare abbondantemente con acqua. Se il liquido viene a contatto con gli occhi, consultare un medico Il liquido emesso dalla batteria può causare irritazioni o ustioni.
e) Non utilizzare un pacco batteria o un utensile danneggiati o modificati. Le batterie danneggiate o modificate potrebbero manifestare un comportamento imprevedibile, con la possibilità di causare un'esplosione o un incendio.
f) Non esporre una batteria o un utensile al fuoco o a temperature elevate. L'esposizione al fuoco o a una temperatura superiore a 130 °C potrebbe provocare un'esplosione.
g) Seguire tutte le istruzioni per la carica e non caricare la batteria o l'utensile a una temperatura che non rientri nell'intervallo di valori specificato nelle istruzioni. Una ricarica effettuata in maniera scorretta o a una temperatura che non rientra nell'intervallo di valori specificato potrebbe danneggiare la batteria aumentando il rischio d'incendio.

6) Assistenza

a) L'apparato elettrico deve essere riparato da personale qualificato, che utilizzi ricambi originali identici alle parti da sostituire. In questo modo viene garantita la sicurezza dell'apparato elettrico.

b) Non riparare le batterie danneggiate. Gli interventi di riparazione sulle batterie devono essere eseguiti dal costruttore o da fornitori di assistenza autorizzati.

Norme di sicurezza aggiuntive specifiche per fresatrici per linguette

• Le frese a disco devono avere una capacità corrispondente almeno alla velocità contrassegnata sull'apparato. Le fresatrici a disco utilizzate ad una velocità superiore a quella nominale possono rompersi e provocare lesioni.
• Utilizzare sempre la protezione. Questa protegge l'operatore dai frammenti delle fresatrici a disco rotte e dal contatto accidentale con la fresatrice a disco.
• Sostenere l'apparato con supporti venti superfici isolanti quando si eseguono lavorazioni in cui la parte tagliente potrebbe toccare cavi elettrici nascosti o il cavo di alimentazione dell'apparato stesso. In caso di contatto con una linea sotto tensione anche le parti metalliche dell'elettroutensile vengono sottoposte a tensione provocando una scossa elettrica.
• Il diametro MASSIMO consentito della fresatrice a disco è 102 mm.
  • NON utilizzare fresatrici a disco smussate o danneggiate.
• Verificare il funzionamento corretto del sistema di retrazione della protezione prima dell'uso.
• Indossare una maschera anti-polvere. L'esposizione alle particelle di polvere può causare problemi respiratori e possibili lesioni.
• Assicurarsi sempre che l'apparato elettrico sia spento prima di collegarlo alla presa di corrente.
• Non disattivare l'apparato prima che la lama possa ruotare liberamente.
• Prima di iniziare il taglio, rimuovere tutti i chiodi e le parti in metallo dal pezzo da lavorare.
  • Non tentare mai di fermare la lama, dopo avere spento l'apparato, facendo pressione sul lato della stessa.
• L'apparato deve essere utilizzato esclusivamente per il taglio di legno o plastica.
• Assicurarsi che tutti i dispositivi di protezione della lama siano in perfette condizioni di funzionamento.
• Non riporre mai l'utensile su un tavolo o un banco di lavoro senza averlo precedentemente spento.
• Utilizzare solo lame conformi alle specifiche contenute in questo libretto di istruzioni.
• Non utilizzare lame in leghe ad alto contenuto od in acciaio super rapido (acciaio HSS). L'impiego di lame in cromo-vanadio o con inserti al carburo garantisce buoni risultati.
• Utilizzare solo lame affiliate e in perfette condizioni di funzionamento; le lame rotte o piegate devono essere scartate e sostituite immediatamente.

• Assicurarsi che la lama sia montata ben stretta e ruoti nella corretta direzione.

• Il rinculo ha luogo quando la sega si pianta improvvisamente ed è spinta all'indietro verso l'operatore. Se la lama si blocca o l'apparato si pianta, rilasciare immediatamente l'interruttore.

• Mantenere le lame affiliate.
• Installare pannelli di grandi dimensioni intorno all'area di taglio.
• Non allontanare l'apparato dal pezzo in lavorazione mentre la lama è in rotazione. Rilasciare l'interruttore acceso/spento ed attendere l'arresto della lama.

Rischi residui

Malgrado l'applicazione delle principali regole di sicurezza e l'implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Questi sono:

• Menomazioni uditive.
• Rischio di lesioni durante la sostituzione del disco.
• Rischio di inalazione delle polveri provenienti da materiali che, quando vengono tagliati, possono risultare dannosi.

Caricabatterie

I caricabatteria DEWALT non richiedono alcuna regolazione e sono progettati per funzionare nel modo più semplice possibile.

Sicurezza elettrica

Il motore elettrico è stato progettato per essere alimentato con un solo livello di tensione. Verificare sempre che la tensione del pacco batteria corrisponda alla tensione della targhetta. Assicurarsi anche che la tensione del caricabatterie corrisponda a quella di rete.

L'apparato DEWALT possiede doppio isolamento secondo la normativa EN60335, perciò non è necessario il collegamento a terra.

Se il cavo di alimentazione è danneggiato, deve essere riparato esclusivamente da DEWALT o da un centro di assistenza autorizzato.

Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto.

Tipo 11 per la classe II (doppio isolamento) – utensili elettrici

Tipo 12 per la classe I (messa a terra) – utensili elettrici

Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttore differenziale.

Utilizzo di un cavo di prolunga

Non si dovrebbe mai utilizzare un cavo di prolunga se non assolutamente necessario. Utilizzare un cavo di prolunga omologato, adatto alla presa di ingresso del caricabatterie (vedere i Dati Tecnici). La sezione minima del conduttore è 1 mm ^2 e la lunghezza massima è 30 m.

Se si utilizza un cavo in bobina, srotolarlo completamente.

Istruzioni di sicurezza importanti per tutti i caricabatteria

CONSERVARE LE PRESENTI ISTRUZIONI: il presente manuale contiene importanti istruzioni di sicurezza e di funzionamento per caricabatterie compatibili (vedere Dati tecnici).

- Prima di utilizzare il caricatore, leggere tutte le istruzioni e gli avvertimenti contrassegnati sul caricatore, la batteria e il prodotto che funziona con la batteria.

AIVERTENZA: rischio di scossa elettrica. Non far penetrare alcun liquido dentro al caricabatterie. Pericolo di scossa elettrica.

AVERTENZA: consigliamo l'utilizzo di un dispositivo o presente residua con una corrente nominale residua di 30mA o inferiore.

ATENZIONE: rischio di incendio. Per ridurre il rischio di l'altivi, caricare solamente batterie ricaricabili DEWALT.

Tipi diversi di batterie potrebbero scoppiare provocando lesioni personali e danni.

ATTENZIONE: i bambini devono essere sorvegliati per a rarsi che non giochino con l'apparecchio.

AVVISO: in determinate condizioni, con il caricatore inserito nella presa di corrente, i contatti di carica esposti all'interno del caricabatterie possono essere circuitati da materiale estraneo. Materiali estranei di natura conduttiva quali, a titolo esemplificativo, ma non esaustivo, lana d'acciaio, fogli di alluminio o qualsiasi accumulo di particelle metalliche devono essere tenuti lontano dalle cavità del caricabatterie. Staccare sempre il caricabatterie dalla presa quando il pacco batteria non è in sede. Staccare il caricabatterie dalla presa prima di cominciare a pulirlo.

• NON provare a caricare il pacco batterie con qualsiasi altro caricabatteria diverso da quelli di questo manuale. Il caricabatterie e il pacco batteria sono progettati specificatamente per lavorare insieme.
• Questi caricabatteria non sono previsti per alcun altro utilizzo diverso dal caricare le batterie ricaricabili DEWALT. Ogni utilizzo diverso comporta rischio di incendio, scossa elettrica o folgorazione.
  • Non esporre il caricabatteria a pioggia o neve.
• Per staccare dalla presa il caricabatterie, tirare la spina e non il cavo. Ciò riduce il rischio che si danneggino entrambi.
• Assicurarsi che il cavo sia posto in modo da non essere calpestato, non faccia inciampare o altro che lo possa danneggiare o sollecitare.
• Non utilizzare un cavo di prolunga se non è strettamente necessario. L'utilizzo di cavi di prolunga non idonei può dar luogo a rischio di incendio, scossa elettrica o folgorazione.
• Non mettere alcun oggetto sopra il caricabatteria e non appoggiare il caricabatteria su superfici morbide che potrebbero bloccare le fessure di ventilazione e causare calore interno eccessivo. Tenere il caricabatteria lontano da qualsiasi fonte di calore. Il caricabatteria viene ventilato con le fessure sopra e sotto l'alloggiamento.
• Non lavorare con un caricabatteria che abbia il cavo o la spina danneggiati—farli sostituire immediatamente.

• Non azionare il caricabatteria se ha preso un forte colpo, è caduto o è stato danneggiato in qualche altro modo. Portarlo in un centro di assistenza autorizzato.

• Non smontare il caricabatteria; quando è necessaria assistenza o riparazione, portarlo in un centro di assistenza autorizzato. Un montaggio sbagliato comporta il rischio di scossa elettrica, folgorazione o incendio.

• Nel caso in cui il cavo di alimentazione fosse danneggiato, è necessario farlo sostituire immediatamente dal produttore, o dal suo agente o da persone qualificate per evitare pericoli.
• Staccare il caricabatterie dalla presa prima di qualsiasi tipo di pulizia. Ciò riduce il rischio di scossa elettrica. La rimozione del pacco batteria non riduce tale rischio.
  • Non tentare MAI di collegare fra loro 2 caricabatteria.
• Il caricabatteria è progettato per funzionare con la corrente elettrica da 230V standard di rete. Non tentare di utilizzarlo con una tensione diversa. Ciò non vale per i caricabatterie da veicolo.

Caricamento di una batteria (Fig. B)

1. Collegare il caricatore ad una presa adatta prima di inserire il gruppo batterie.
2. Inserire il pacco batteria 12 nel caricabatteria, assicurandosi che sia completamente posizionato nel caricabatteria. La luce rossa (in carica) lampeggia ripetutamente, indicando che è iniziato il processo di carica.
3. Il completamento della carica sarà indicato dalla luce rossa che rimane continuamente accesa. Il pacco batteria è completamente carico e può essere utilizzato in questo momento o lasciato nel caricabatterie. Per rimuovere il pacco batteria dal caricabatterie, premere e tenere premuto il pulsante di sblocco della batteria 13 sul pacco batteria.

nOta: Per garantire la massima prestazione e durata delle batterie Li-lon, caricare completamente il pacco batteria prima di utilizzarlo per la prima volta.

Funzionamento del caricabatterie

Consultare gli indicatori sottostanti per lo stato di carica del pacco batteria.

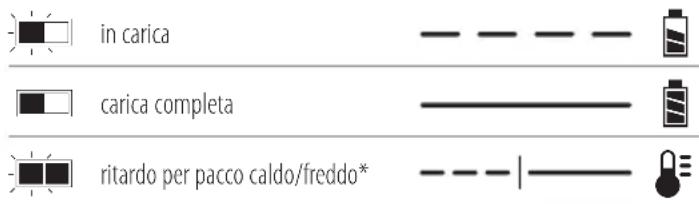

Indicatori di carica

in carica carica completa ritardo per pacco caldo/freddo*

* La spia rossa continuerà a lampeggiare, ma una spia dell'indicatore gialla sarà illuminata durante questa operazione. Una volta che la batteria avrà raggiunto una temperatura adeguata, la spia gialla si spegnerà e il caricabatteria riprenderà la procedura di caricamento.

I caricabatteria compatibili non caricheranno un pacco batteria difettoso. Il caricabatteria indicherà una batteria difettosa e non si illuminerà.

nOta: questo potrebbe anche indicare un problema del caricabatteria.

Se il caricabatteria indica un problema, portare il caricatore e il pacco batteria presso un centro di assistenza autorizzato per essere testati.

Ritardo pacco caldo/freddo

Quando il caricabatteria rileva una batteria troppo calda o troppo fredda avvia automaticamente un ritardo pacco caldo/freddo, sospendendo il caricamento finché la batteria non ha raggiunto la temperatura appropriata. Il caricabatteria quindi passa automaticamente alla modalità di caricamento del pacco. Questa funzione garantisce la massima durata della batteria. Un pacco batteria freddo si caricherà a una velocità più lenta rispetto a un pacco batteria caldo. Il pacco batteria si caricherà a una velocità rallentata per tutto il ciclo di caricamento e non tornerà alla velocità di caricamento massima anche se la batteria si scalda. Il caricabatterie DCB118 è dotato di una ventola interna progettata per raffreddare il pacco batterie. La ventola si accende automaticamente quando il pacco batteria necessita di essere raffreddato. Non utilizzare mai il caricabatterie se la ventola non funziona correttamente o se le aperture di ventilazione sono bloccate. Non permettere a corpi estranei di entrare all'interno del caricabatterie.

Sistema di protezione elettronico

Gli apparati XR Li-Ion (agli ioni di litio) sono progettati con un sistema di protezione elettronico che salvaguarda la batteria da sovraccarico, surriscaldamento o scaricamento completo.

L'apparato si spegnerà automaticamente se dovesse scattare il Sistema di Protezione Elettronico. In tal caso, riporre la batteria agli ioni di litio sul caricatore finché non è completamente carica.

Montaggio a parete

Questi caricabatterie sono progettati per essere montabili a parete o per sedersi in posizione verticale su un piano o una superficie di lavoro. Durante il montaggio a parete, individuare il caricabatterie a portata di una presa elettrica, e lontano da un angolo o altri ostacoli che possano impedire il flusso d'aria. Utilizzare il retro del caricabatterie come modello per la posizione delle viti di montaggio sulla parete. Montare il caricabatterie in modo sicuro utilizzando viti per cartongesso (acquistate separatamente) di almeno 25,4 mm di lunghezza con un diametro della testa della vite di 7–9 mm, fissata nel legno a una profondità ottimale lasciando circa 5,5 mm della vite esposti. Allineare le fessure sul retro del caricatore con le viti a vista e inserirle fino in fondo nelle fessure.

Istruzioni di pulizia per il caricabatteria

AVERTENZA: rischio di scossa elettrica. Scollegare in silicabatteria dalla presa di alimentazione CA

prima della pulizia. È possibile rimuovere lo sporco e il grasso dall'esterno del caricabatteria utilizzando un panno o una spazzola morbida non metallica. Non utilizzare acqua o soluzioni detergenti. Non far penetrare del liquido all'interno dell'apparato, e non immergere alcuno dei suoi componenti direttamente in un liquido.

Pacco batteria

Istruzioni di sicurezza importanti per tutti i pacchi batteria

Con l'ordine dei pacchi batteria di ricambio, assicurarsi di includere il loro numero di catalogo e la tensione.

Quando si apre la scatola, il pacco batteria non è carico completamente. Prima di utilizzare il pacco batteria e il caricabatterie, leggere le istruzioni di sicurezza seguenti. Seguire poi le procedure di carica descritte.

LEGGERE TUTTE LE ISTRUZIONI

• Non caricare o utilizzare la batteria in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. L'inserimento o la rimozione della batteria dal caricabatterie può incendiare le polveri o
• Non forzare il pacco batteria nel caricabatteria. Non modificare il pacco batteria in modo da farlo entrare in un caricabatteria non compatibile siccome il pacco batteria potrebbe rompersi e provocare gravi lesioni personali.
  • Caricare i pacchi batteria solo nei caricabatteria DEWALT.
  • NON spruzzare o immergere in acqua o in altri liquidi.
• Non conservare o utilizzare l'apparecchio e il pacco batteria in luoghi in cui la temperatura potrebbe scendere al di sotto di 4 °C (39,2 °F) (come capannoni esterni o edifici metallici in inverno) o raggiungere o superare i 40 °C (104 °F) (come capannoni esterni o edifici metallici in estate).
• Non bruciare il pacco batteria anche se è seriamente danneggiato o è completamente esausto. Il pacco batteria può esplodere se gettato nel fuoco. Se vengono bruciati dei pacchi batteria agli ioni di litio, si creano fumi e materiali tossici.
• Se il contenuto della batteria viene a contatto con la pelle, lavare immediatamente con sapone delicato e acqua. Se il liquido della batteria raggiunge gli occhi, sciacquare con acqua gli occhi aperti per 15 minuti o fino a quando cessa l'irritazione. Se sono necessarie cure mediche, l'elettrolito della batteria è composto da una miscela di carbonati organici liquidi e di sali di litio.
• Il contenuto delle celle della batteria aperta può causare irritazione delle vie respiratorie. Far circolare aria fresca. Se il sintomo persiste, rivolgersi a cure mediche.

AVERTENZA: rischio di incendio. Il liquido della batteria se incendiare se esposto a scintilla o a fiamma.

AVERTENZA: non cercare mai di aprire il pacco batteria per alcun motivo. Se l'involucro del pacco batteria è lesionato o danneggiato, non inserirlo nel caricabatterie. Non schiacciare, far cadere o danneggiare il pacco batteria. Non utilizzare un pacco batteria o un caricabatterie che abbia subito un forte colpo, sia caduto, sia stato travolto o danneggiato in qualche modo (per esempio forato con un chiodo, battuto con un martello, calpestato). Pericolo di scossa elettrica o folgorazione. I

pacchi batteria danneggiati dovrebbero essere inviati al centro assistenza per il riciclaggio.

AWERTENZA: pericolo d'incendio. Non conservare trasportare il pacco batteria in modo tale che degli oggetti metallici possano entrare a contatto con i terminali esposti della batteria. Per esempio, non riporre il pacco batteria in grembiuli, tasche, cassette degli attrezzi, scatole kit prodotto, cassetti, ecc, con chiodi, viti, chiavi, etc.

ATTENZIONE: quando non viene usato, appoggiare apparato di fianco su una superficie stabile, dove non ci sia rischio di inciampare o di cadere. Alcuni apparati con pacchi batterie grandi possono rimanere in piedi poggiando sul pacco batteria ma potrebbero cadere facilmente.

Trasporto

AVVERTENZA: pericolo d'incendio. Il trasporto delle batterie può causare incendi se i terminali della batteria entrano inavvertitamente a contatto con materiali conduttivi. Durante il trasporto delle batterie, assicurarsi che i terminali della batteria siano protetti e ben isolati da materiali che potrebbero entrare in contatto con essi e causare un corto circuito.

NOTA: queste luci sono intese per l'illuminazione della superficie di lavoro immediata e non devono essere usate come torcia.

Le batterie DEWALT sono conformi a tutte le norme di trasporto in vigore come prescritte dalle normative del settore e legali che includono la Raccomandazione NU sul trasporto di merci pericolose; le normative sulle merci pericolose dell'Associazio di trasporto aereo internazionale (IATA), le normative internazionali marittime sulle merci (IMDG) e l'Accordo europeo concernente il trasporto stradale internazionale di merci pericolose (ADR). Le celle e le batterie agli ioni di litio sono state testate conformemente alla sezione 38,3 delle Raccomandazioni NU sul Manuale di Test e Criteri per il Traspi di merci pericolose.

Nella maggior parte dei casi, la spedizione di un pacco batteria DEWALT sarà esentata dalla classificazione di Materiale pericoloso Classe 9-pienamente regolamentato. In generale, so le spedizioni contenenti una batteria agli ioni di litio con una classe superiore a 100-wattore (Wh) richiederà una spedizione. Classe 9-pienamente regolamentata. Tutte le batterie agli ioni di litio hanno la potenza in wattora indicata sulla confezione. Inoltre, a causa della complessità della regolamentazione, DEWALT sconsiglia la spedizione aerea delle sole batterie agli ioni di litio a prescindere dalla classificazione in wattora. Le spedizioni di utensili con batterie (kit combo) possono essere effettuate per via aerea eccetto salvo che la classificazione in wattore della batteria non sia superiore a 100-Wh.

A prescindere che una spedizione sia considerata esente o pienamente regolata, è di responsabilità dei trasportatori consultare le ultime normative concerni i requisiti di imballaggio/etichettatura/contrassegno e documentazione. Le informazioni contenute nella presente sezione sono fornite buona fede e si ritengono accurate al momento della creazione del documento. Tuttavia, non viene fornita alcuna garanzia implicita o esplicita. È di responsabilità dell'acquirente assicura che le proprie attività sia conformi alle normative in vigore.

Istruzioni per la conservazione

1. Il posto migliore per la conservazione è un luogo fresco e asciutto, non illuminato direttamente dal sole e protetto da eccessive temperature calde o fredde. Per ottenere il massimo di prestazioni e di durata dalla batteria, conservare i pacchi batteria a temperatura ambiente quando nonutilizzati.
2. Per la conservazione nel lungo periodo, si raccomanda di ritirare un pacco batteria completamente carico in un luogo fresco e asciutto fuori dal caricabatteria per risultati ottimali

nOta: i pacchi batteria non devono essere conservati completamente privi di carica. Il pacco batteria dovrà essere ricaricato prima dell'uso.

Targhette sul caricabatterie e sul pacco batteria

Oltre ai simboli utilizzati nel presente manuale, le etichette sul caricabatteria e il pacco batteria riportano i seguenti simboli:

Leggere il manuale d'istruzioni prima dell'uso.

Vedere i Dati Tecnici per il tempo di ricarica.

Non toccare con oggetti conduttivi.

Non caricare pacchi batteria danneggiati.

Non esporre all'acqua.

Far sostituire immediatamente i cavi difettosi.

Caricare esclusivamente a temperature tra 4 ^ C e 40 ^ C.

Solo per uso interno.

Smaltire il pacco batteria con la dovuta attenzione perll'ambiente.

Caricare i pacchi batteria DEWALT esclusivamente con i caricabatteria designati da DEWALT. Il caricamento di pacchi batteria diversi da quelli designati da DEWALT con un caricabatteria DEWALT potrebbero causare un'esplosione o comportare altre situazioni di pericolo.

Non bruciare il pacco-batteria.

Tipo di batteria

eI seguenti elettroutensili/apparecchi funzionano con un pacco batteria da 18 volt: DCW682

È possibile utilizzare i seguenti modelli di pacchi batteria: DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185, DCB187, DCB189, DCBP034. Per ulteriori informazioni consultare la sezione "Dati tecnici".

Contenuto della confezione

La confezione contiene:

1 Fresatricelamellare

1 Sacchettoraccoglipolvere

2 Adattatori per attacco aspirapolvere

1 Chiave piatta a dente
1 Cacciavite Torx T20
1 Pacco batteria Li-Ion (modelli C1, D1, G1, L1, M1, P1, S1, T1, X1 e Y1)
2 Pacchi batteria Li-Ion (modelli C2, D2, G2, L2, M2, P2, S2, T2, X2 e Y2)
3 Pacchi batteria Li-Ion (modelli C3, D3, G3, L3, M3, P3, S3, T3, X3 e Y3)

1 Manualediistruzioni

NOTA: i pacchi batteria, i caricabatterie e le cassette di trasporto non sono inclusi nei modelli N. I pacchi batteria e i caricabatterie non sono inclusi nei modelli NT. I modelli B includono pacchi batteria Bluetooth®.

NOTA: il marchio e i loghi Bluetooth® sono marchi registrati di proprietà di Bluetooth®, SIG, Inc. e qualsiasi utilizzo di tali marchi da parte di DEWALT è concesso in licenza. Altri marchi e nomi commerciali sono di proprietà dei rispettivi titolari.

• Controllare se l'elettroutensile, i componenti o gli accessori presentino danni che possano essersi verificati durante il trasporto.
• Prima di utilizzare il prodotto prendersi il tempo per leggere e comprendere a fondo questo manuale.

Riferimenti sull'apparato

Sull'apparato sono presenti i seguenti simboli:

Leggere il manuale d'istruzioni prima dell'uso.

Utilizzare protezioni acustiche.

Utilizzare protezioni oculari.

Diametro lama.

Posizione del Codice Data (Fig. B)

Il codice data 20, che comprende anche l'anno di fabbricazione, è stampato sulla superficie dell'alloggiamento.

Esempio:

2022 XX XX

Anno di fabbricazione

Descrizione (Fig. A)

AVERTENZA: non modificare mai l'elettroutensile né che una sua parte. Ne potrebbero derivare danni materiali o lesioni alle persone.

1 Interruttore a leva
2 Sicura
3 Impugnatura ausiliaria
4 Manopola di regolazione dell'altezza guida
5 Presa di aspirazione delle polveri
6 Guida regolabile
7 Perni antiscivolo
8 Manopola di regolazione profondità di fresatura
9 Manopola di bloccaggio dell'altezza guida
10 Blocco dell'alberino
11 Manopola di bloccaggio della guida regolabile
12 Batteria
13 Tasto di rilascio batteria

Uso previsto

Questa fresatrice lamellare è stata progettata per realizzare giunti a incastro piani nel legno e nei derivati del legno.

NON utilizzare l'elettroutensile in ambienti umidi o in cui siano presenti liquidi o gas infiammabili.

La fresatrice lamellare è un elettroutensile professionale.

NON consentire ai bambini di entrare in contatto con l'elettroutensile. L'uso di questo elettroutensile da parte di persone inesperte deve avvenire sotto sorveglianza.

• Bambini e infermi. Questo elettroutensile non è concepito per l'uso da parte di bambini piccoli o persone inferme senza adeguata supervisione.
• Questo prodotto non è destinato all'uso da parte di persone di qualsiasi età con capacità fisiche, sensoriali o mentali ridotte o prive di esperienza e conoscenze, a meno che siano sorvegliate o abbiano ottenuto istruzioni riguardo all'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza. I bambini non devono mai essere lasciati da soli con questo prodotto.

ASSEMBLAGGIO E REGOLAZIONI

AVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'elettroutensile e scollegarlo alimentazione prima di eseguire qualsiasi regolazione o rimuovere/installare dotazioni o accessori. Un avvio accidentale può provocare lesioni alle persone.

AVERTENZA: usare esclusivamente pacchi batteria e da batterie DEWALT.

Installazione e rimozione del pacco batteria dall'elettroutensile (Fig. B)

NOTA: assicurarsi che il pacco batteria 12 sia completamente carico.

Inserimento del pacco batteria nell'impugnatura dell'elettroutensile

1. Allineare il pacco batteria alle guide all'interno dell'impugnatura dell'elettroutensile (Fig. B).
2. Far scorrere il pacco batteria nell'impugnatura finché sarà saldamente alloggiato nell'elettroutensile e assicurarsi di sentire lo scatto dell'aggancio in sede.

Rimozione della batteria dall'elettroutensile

1. Premere il pulsante di rilascio batteria 13 ed estrarre con decisione il pacco batteria dall'impugnatura dell'elettroutensile.
2. Inserire il pacco batteria nel caricabatterie come descritto nella sezione relativa al caricabatterie di questo manuale.

Pacchi batteria con indicatore del livello di carica (Fig. B)

Alcuni pacchi batteria DEWALTincludono un indicatore di carica costituito da tre spie a LED verdi che si illuminano, mostrando il livello di carica residua del pacco batteria.

Per azionare l'indicatore di carica mantenere premuto il rispettivo tasto 14. Una combinazione di tre spie a LED verdi si illumina per mostrare il livello di carica residua. Se il livello di carica del pacco batteria scende al di sotto del limite utilizzabile, le spie dell'indicatore non si illuminano e sarà necessario ricaricare il pacco batteria.

nOta: l'indicatore di carica mostra solamente il livello di carica residua del pacco batteria. Esso non indica la funzionalità dell'elettroutensile ed è soggetto a variazioni in base ai componenti del prodotto, alla temperatura e all'applicazione da parte dell'utilizzatore finale.

Guida regolabile (Fig.D1, D2)

La guida regolabile 6 consente di stabilire in modo preciso il punto nel quale realizzare i tagli per i lamelli. Per regolare l'altezza della guida

1. Allentare la manopola di bloccaggio dell'altezza della guida 9.
2. Impostare l'altezza richiesto con l'apposita manopola di regolazione 4. Con la guida a 90°, la scala sotto la manopola di bloccaggio determina la distanza tra il centro della lama e la superficie della guida.
3. Serrare la manopola di bloccaggio.

Per determinare l'angolazione della guida

1. Allentare la manopola di bloccaggio della guida regolabile 11.
2. Inclinare la squadra all'angolazione prevista.
3. Serrare la manopola di bloccaggio della guida regolabile.
   La regolazione micrometrica viene utilizzata per eliminare eventuali giochi nelle scanalature per i lamelli.

Contrassegni alla base della fresatrice

Quando si lavora senza guida, ad esempio nella realizzazione di giunzioni a T, è possibile fare riferimento ai contrassegni alla base della fresatrice per allineare correttamente l'utensile.

1. Portare la guida su 0° come descritto sopra.

2. Per pezzi da lavorare dello spessore di 19 mm, utilizzare il bordo della base come riferimento per la centratura.

3. Per gli altri pezzi, utilizzare i contrassegni sulla linea di centratura rossa per allineare l'utensile.
4. Due delle scanalature indicano la lunghezza di taglio. Per evitare di rompere il pezzo, assicurarsi che questo si estenda oltre dette scanalature.

Regolazione della profondità di fresatura (Fig. E)

La profondità di fresatura deve essere impostata in modo da corrispondere alle dimensioni dei lamelli. I numeri 0, 10 e 20 sulla manopola di regolazione della profondità corrispondono alle dimensioni dei lamelli. La M indica la massima profondità di taglio, che è pari a circa 20 mm.

nOta: la profondità di taglio massima di 20 mm è ottenibile solo con una lama nuova e svitando la vite di regolazione fine (vedere la sezione Regolazione fine della profondità di fresatura).

- Ruotare la manopola di regolazione della profondità 8 nella posizione richiesta, allineando il numero corrispondente alla freccia rossa sull'utensile.

Regolazione micrometrica della profondità di fresatura (Fig. F)

La regolazione micrometrica viene utilizzata per eliminare eventuali giochi nelle scanalature per i lamelli.

1. Riportare la guida 6 nella posizione più elevata come descritto sopra.
2. Inserire il cacciavite Torx T20 come illustrato nella figura e regolare la profondità di fresatura al livello richiesto ruotando la vite 23 (ruotare in senso orario per diminuire la profondità). Ad ogni giro la profondità varia di 1 mm.
3. Controllare la regolazione effettuando alcuni tagli di prova su un pezzo di scarto.

Perni antiscivolamento (Fig. G)

I perni antiscivolamento 7 consentono di ridurre la tendenza della fresatrice per linguette a slittare verso destra durante l'operazione di taglio. Durante la lavorazione delle parti esterne del pezzo, potrebbe essere necessario ritrarre i perni per evitare di graffiarlo.

1. Per ritrarre i perni, ruotarli leggermente in senso orario mediante un cacciavite piano.
2. Per riutilizzare nuovamente i perni, ruotarli leggermente in senso antiorario.

Sostituzione della lama (Fig. H, I, J)

assieurarsi che i denti della lama siano rivolti in senso antiorario, come illustrato (Fig. I).

• Dopo avere sostituito la lama controllare sempre la profondità di taglio e regolarla, se necessario.
• Non utilizzare lame di diametro maggiore o minore di quello consigliato. Fare riferimento alla sezione "Dati tecnici" per scegliere la lama adatta.

- Utilizzare solamente le lame specificate in questo manuale, conformi alla norma EN847-1.

1. Rimuovere le quattro viti T20 Torx 15 dalla piastra di base e togliere il coperchio.
2. Premere il blocco dell'alberino 10 e rimuovere la flangia ruotando in senso antiorario.
3. Sostituire la lama. Assicurandosi che i denti siano rivolti in senso antiorario.
4. Serrare saldamente la flangia, ruotandola in senso orario e tenendo contemporaneamente premuto il blocco dell'alberino.
5. Montare la piastra di copertura e serrare le viti a testa esagonale.

Aspirazione polveri (Fig. K1, K2, K3)

Utilizzando l'adattatore appropriato, è possibile collegare sia un sacchetto raccoglipolvere che un aspiratore.

Aspiratore

1. Inserire l'adattatore appropriato 16 o 17 nella bocchetta dell'aspiratore 5.
2. Collegare il tubo dell'aspiratore all'adattatore.

Sacca di raccolta della polvere

1. Inserire l'adattatore diritto 16 nella bocchetta dell'aspiratore 5.
2. Collegare il sacchetto raccoglipolvere 18 all'adattatore.
3. Ove possibile, collegare un dispositivo di estrazione della polvere progettato in conformità alle normative riguardanti l'emissione di polvere.

Fissaggio di un dispositivo di aspirazione delle polveri compatibile per sistema di connessione AirLock™ (Fig. K3)

AVERTENZA: quando si usa l'aspirapolvere, svuotare il senitore raccoglipolvere prima di iniziare a lavorare e ripetutamente durante il lavoro. Smaltire con cautela la polvere. La polvere può essere pericolosa per la salute se inalata, ingerita o a seguito del contatto con la pelle. Le sostanze contenute nelle polveri fini possono essere esplosive.

Questa fresatrice è compatibile con il sistema di connessione AirLock™ di DEWALT. Il sistema AirLock™ consente una connessione rapida e sicura tra il connettore AirLock™ 21 e l'adattatore diritto 16.

1. Rimuovere la batteria.
2. Assicurarsi che il collare sul connettore AirLock™ sia nella posizione di sblocco. (Fare riferimento alla Fig. K3.) Allineare le tacche 22 sul collare e il connettore AirLock™ come indicato, per le posizioni di sblocco e di blocco.

3. Spingere il connettore AirLock™ sul punto di raccordo dell'adattatore.

4. Ruotare il collare alla posizione di blocco.

nOta: i cuscinetti a sfera all'interno del collare si agganciano alla fessura e fissano il connettore. Ora la fresatrice è saldamente collegata al dispositivo di aspirazioni delle polveri.

nOta: il manicotto della presa per aspirazione polveri può essere rimosso se è danneggiato e sostituito dall'utilizzatore. Il manicotto è disponibile come accessorio opzionale e può essere sostituito utilizzando un cacciavite.

UTILIZZO

Istruzioni per l'uso

AVERTENZA: attenersi sempre alle istruzioni di sicurezza e alle normative in vigore.

AVERTENZA: per ridurre il rischio di lesioni gravi e persone, spegnere la macchina e disconnettere i pacchi batteria prima di effettuare qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può provocare lesioni alle persone.

Posizionamento corretto delle mani (Fig. V)

AVERTENZA: per ridurre il rischio di gravi lesioni alle persone, tenere SEMPRE le mani nella posizione corretta, come illustrato in figura.

AVERTENZA: per ridurre il rischio di gravi lesioni alle persone, mantenere SEMPRE una presa sicura allo scopo di prevenire reazioni improvvisse dell'elettroutensile.

La posizione corretta delle mani richiede una mano sull'impugnatura ausiliaria 3 e l'altra mano sull'impugnatura principale 19.

Interruttore a leva (Fig. C)

ATTENZIONE: afferrare saldamente l'impugnatura di varia e il corpo dell'utensile per mantenere il controllo all'avvio e durante l'uso, fino a quando la lama avrà smesso di girare. Assicurarsi che la lama sia completamente ferma prima di appoggiare l'elettroutensile.

nOta: per ridurre i movimenti imprevisti, non accendere o spegnere l'elettroutensile mentre è in funzione. Attendere che la fresatrice abbia raggiunto la massima velocità prima di toccare la superficie da lavorare. Sollevare la fresatrice dalla superficie in lavorazione prima di spegnerlo. Attendere che la rotazione dell'elettroutensile sia terminata prima di appoggiarlo.

1. Per accendere la fresatrice, premere la sicura 2 verso il retro dell'utensile, quindi premere l'interruttore di azionamento 1. La fresatrice entra in funzione quando si preme l'interruttore a leva.
2. Spegnere la fresatrice rilasciando l'interruttore a leva.

Funzione No-Volt

La funzione No- Volt interrompe il riavvio della fresatrice senza l'attivazione e disattivazione dell'interruttore, in caso di interruzione di corrente.

Realizzazione di giunzioni con lamelli (Fig. L-0)

AVERTENZA: eseguire sempre un taglio di prova su un parte di scarto per verificare la profondità di fresatura. Se necessario, eseguire una regolazione micrometrica, come descritto nella sezione Assemblaggio e regolazioni.

Per la realizzazione di giunzioni con lamelli resistenti e precise possono essere utilizzate varie tecniche. In questo manuale vengono descritte in maniera più dettagliata le tecniche principali (Fig. L).

Scelta della misura dei lamelli (Fig. M)

I lamelli sono disponibili in tre misure: n. 0, n. 10 e n. 20. Di norma, si dovrebbe usare il lamello più grande che possa entrare nel pezzo da lavorare.

Dopo aver scelto la misura del lamello da utilizzare, regolare la profondità di fresatura al livello corrispondente, come descritto nella sezione Regolazione della profondità di fresatura.

Posizionamento dei lamelli (Fig. N1–N4)

Per i giunti nei bordi, è buona norma disporre i lamelli ogni 15 - 25 cm. I lamelli esterni devono essere disposti a 5 - 7,5 cm dalle estremità del pezzo da lavorare (Fig. N1).

Quando si realizzano giunzioni di pezzi stretti come le cornici per quadri, anche i lamelli più piccoli possono risultare troppo grandi per il giunto. In tal caso, la punta sporgente del lamello deve essere rifilata via dopo l'operazione di incollaggio (Fig.N2).

Quando si lavora con materiale di spessore superiore a circa 2,5 cm, si consiglia di utilizzare una coppia di lamelli per aumentare la tenuta (Fig. N3).

Per contrassegnare i pezzi da far combaciare, metterli prima nella posizione in cui dovranno essere assemblati. Utilizzare una squadra per tracciare una linea di riferimento sui pezzi (Fig. N4).

Esecuzione dei tagli per i lamelli (Fig. O)

1. Regolare le impostazioni della fresatrice come sopra descritto.
2. Allineare il contrassegno centrale alla base dell'utensile con la propria linea di riferimento, come mostrato in figura.
3. Avviare la fresatrice e attendere che la lama raggiunga piena velocità.
4. Posizionare la guida contro il pezzo da lavorare e affondare la lama fino a che non si arresta contro il fermo.
5. Consentire alla fresatrice di ritrarre la lama dal pezzo in lavorazione.
6. Spegnere la fresatrice.

Assemblaggio delle giunzioni

1. Cercare di assemblare i pezzi per verificare che le giunzioni siano corrette.
2. Distribuire uniformemente una colla adeguata nelle incisioni, nonché sulle superfici di combaciamento della giunzione.

3. Inserire le linguette nelle incisioni, assicurandosi che siano a contatto con la colla.

4. Assemblare le giunzioni e bloccarle con dei morsetti fino a quando la colla non si è asciugata.

Giunzioni bordo con bordo (Fig. P1, P2)

1. Posizionare i pezzi da lavorare su una superficie piana nel modo in cui devono essere assemblati.
2. Contrassegnare i centri delle linguette. Queste ultime devono essere disposte ad una distanza di 15 - 25 cm; le linguette esterne devono essere disposte a 5 - 7,5 cm dalle estremità del pezzo (Fig. P1).
3. Posizionare la squadra a 90°.
4. Impostare il regolatore di altezza per posizionare la linguetta al centro del pezzo da lavorare.
5. Regolare le impostazioni dell'apparato come sopra descritto.
6. Praticare le incisioni delle linguette seguendo le istruzioni di cui sopra (Fig. P2).

Giunzioni per telai (Fig. Q1–Q3)

1. Posizionare i pezzi da lavorare su una superficie piana nel modo in cui devono essere assemblati (Fig. Q1, Q2).
2. Selezionare le linguette di dimensioni appropriate.
3. Contrassegnare i centri delle linguette.
4. Regolare le impostazioni dell'apparato come sopra descritto.
5. Praticare le incisioni delle linguette seguendo le istruzioni di cui sopra (Fig. Q3).

Giunzioni ad angolo (Fig. R1, R2)

1. Posizionare i pezzi da lavorare così come devono essere assemblati (Fig. R1).
2. Selezionare le linguette di dimensioni appropriate.
3. Contrassegnare i centri delle linguette.
4. Per l'incisione anteriore, fissare il pezzo da lavorare e allineare l'utensile come indicato (Fig. R2).
5. Tagliare le incisioni delle linguette come indicato in precedenza.

Giunzioni disassate (Fig. S)

Per effettuare la giunzione di due pezzi di diverso spessore, procedere come segue:

1. Posizionare i pezzi da lavorare così come devono essere assemblati.
2. Selezionare le linguette di dimensioni appropriate.
3. Contrassegnare i centri delle linguette.
4. Selezionare il pezzo da lavorare che verrà montato posteriormente.
5. Impostare il regolatore di altezza per posizionare la linguetta al centro del pezzo da lavorare.
6. Tagliare le incisioni delle linguette come indicato in precedenza.

7. Regolare la squadra all'altezza corrispondente al disassamento desiderato. Determinare l'impostazione con la scala.

8. Tagliare le incisioni delle linguette come indicato in precedenza.

Giunzioni del bordo ad angolo (Fig. T1–T4)

Superfici esterne allineate

1. Posizionare i pezzi da lavorare così come devono essere assemblati.
2. Contrassegnare i centri delle linguette sul lato esterno delle giunzioni.
3. Portare la squadra a 90°.
4. Regolare la squadra in modo da posizionare la linguetta verso l'interno della giunzione, dove il pezzo da lavorare è più spesso. Selezionare le linguette di dimensioni appropriate (Fig. T2).
5. Bloccare il pezzo con dei morsetti e allineare l'apparato come indicato (Fig. T3).
6. Tagliare le incisioni delle linguette come indicato in precedenza.

Superfici interne allineate

1. Posizionare i pezzi da lavorare così come devono essere assemblati.
2. Contrassegnare i centri delle linguette sul lato interno delle giunzioni.
3. Portare la squadra a 45°.
4. Regolare la squadra in modo da posizionare la linguetta verso l'interno della giunzione, dove il pezzo da lavorare è più spesso. Selezionare le linguette di dimensioni appropriate.
5. Bloccare il pezzo con dei morsetti e allineare l'apparato come indicato (Fig. T4).
6. Tagliare le incisioni delle linguette come indicato in precedenza.

Giunzioni a T (Fig. U1–U5)

Questo tipo di giunzioni viene generalmente usato per applicare gli scaffali ai pannelli laterali (Fig. U1).

1. Posizionare i pezzi da lavorare su una superficie piana nel modo in cui devono essere assemblati (come una Trovesciata).
2. Contrassegnare i centri delle linguette sullo scaffale.
3. Praticare un lieve segno sulla parte superiore dello scaffale sul pannello laterale. (Fig. U2).
4. Con un morsetto, fissare la squadra sulla parte superiore del pannello laterale, allineando l'estremità dello scaffale al segno praticato (Fig. U3).
5. Selezionare le linguette di dimensioni appropriate.
6. Posizionare la squadra a 0°.
7. Allineare l'apparato ai contrassegni delle linguette utilizzando quelli alla base dell'apparato.
8. Praticare un taglio verticale (Fig. U4) e uno orizzontale (Fig. U5) per ciascuna disposizione delle linguette.

MANUTENZIONE

Questo apparato è stato progettato per funzionare a lungo con una manutenzione minima. Per avere prestazioni sempre soddisfacenti occorre avere cura dell'apparato e sottoporlo a pulizia periodica.

AVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'apparato e staccare il pacco batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può causare lesioni.

Il caricabatteria e il pacco batteria non sono parti riparabili.

Lubrificazione

L'apparato non richiede alcuna ulteriore lubrificazione.

Pulizia

AVVERTENZA: soffiare via la polvere dall'alloggiamento sia compressa, non appena vi sia sporco visibile all'interno e intorno alle prese d'aria di ventilazione. Quando si esegue questa procedura indossare occhiali di protezione e mascherine antipolvere omologati.

AVERTENZA: non utilizzare solventi o altri prodotti chimici aggressivi per pulire le parti non metalliche dell'apparato. Questi prodotti chimici indeboliscono i materiali utilizzati per questi componenti. Utilizzare un panno inumidito solo con acqua e sapone delicato. Non far penetrare del liquido all'interno dell'apparato, e non immergere alcuno dei suoi componenti direttamente in un liquido.

Accessori opzionali

AVERTENZA: poiché accessori diversi da quelli offerti e DWALT non sono stati testati con questo prodotto, l'utilizzo di tali accessori potrebbe essere pericoloso. Per ridurre il rischio di lesioni alle persone, utilizzare soltanto gli accessori raccomandati da DEWALT con questo prodotto.

Rivolgersi al proprio rivenditore per ulteriori informazioni sugli accessori più adatti.

Protezione dell'ambiente

Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti insieme ai normali rifiuti domestici.

I prodotti e le batterie contengono materiali che possono essere recuperati e riciclati, riducendo la domanda di materie prime. Riciclare i prodotti elettrici e le batterie attenendosi alle disposizioni locali vigenti. Ulteriori informazioni sono disponibili all'indirizzo web www.2helpU.com.

Batteria ricaricabile

Questo pacco batteria a lunga durata deve essere ricaricato quando non fornisce più energia sufficiente per eseguire compiti che prima erano eseguiti agevolmente. Al termine della sua vita operativa, il pacco batteria deve essere smaltito con la dovuta cura per l'ambiente.

• Lasciare scaricare completamente il pacco batteria, quindi rimuoverlo dall'utensile.
• Le batterie agli ioni di litio sono riciclabili. Consegnarle al proprio rivenditore o presso un centro di riciclaggio di zona. Le batterie raccolte saranno riciclate o smaltite in modo corretto.

LAMELLENFREES

DCW682
