KÄYTTÖOHJE DCW682 DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 115

Olet valinnut DEWALT&työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT&työkaluista luotettavia kumppaneita ammattilaisille.

Tekniset tiedoissa

		DCW682
Jännite V	DC	18
Tyyppi 1
Akkutyyppi Litiumioni
Maks. lähtöteho W 900
Kuormittamaton nopeus min	-1	8000
Leikkaussyvyys, enint. mm 20
Upotussyvyyden säätö mm 8/10/12
		(lamellit 0/10/20)
Terän halkaisija mm	102
Terän leveys	mm	4
Paino	kg	2,5
Ääni- ja tärinäarvot (triaksiaalinen vektorisumma) standardin EN60745-2-19:
L_PA (äänenpainetaso)dB(A)	84
L_WA (äänitehotaso)dB(A)	95
K(määritetyn äänitason epävarmuus)	dB(A)	3
Pääkahva
Tärinäpäästöarvo a_h	m/s2	1,5
Epätarkkuus K	m/s2	1,5

Tässä käyttöohjeessa ilmoitetut tärinä- ja/tai äänitasoarvot on mitattu EN60745 -standardien mukaisesti. Niitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessa altistumista.

VAROITUS: Ilmoitettu tärinä ja/tai äänitaso käytettäessä työkalua sen varsinaiseen käyttötarkoitukseen. Jos työkalua käytetään erilaiseen tarkoitukseen, jos siihen on kiinnitetty erilaisia lisävarusteita tai jos sitä on hoidettu huonosti, tärinä ja/ tai äänitaso voi kasvaa. Tämä voi vaikuttaa merkittävästi altistumiseen työkalua käytettäessä.

Tärinälle ja/tai äänelle altistumisen tason arvioinnissa tulee myös ottaa huomioon ne ajat, jolloin työkalusta katkaistaan virta tai se toimii tyhjäkäynnillä. Tämä voi vähentää merkittävästi altistumistasoa työkalua käytettäessä.

Määritä lisätoimenpiteet käyttäjän suojaamiseksi tärinän ja/tai äänitason vaikutuksilta (esim. työkalun ja lisävarusteiden ylläpito, käsien lämpimänä pito (koskee tärinää), työmenetelmien määrittäminen.

EU-yhdenmukaisuusilmoitus

Konedirektiivi

Lamellijyrsin

DCW682

DEWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset: 2006/42/EU, EN60745-1:2009+A11:2010, EN60745-2-19:2009+A1:2010.

Nämä tuotteet täyttävät direktiivin 2014/30/EY ja 2011/65/EY vaatimukset. Saat lisätietoja ottamalla yhteyden DEWALTiin. Osoitteet näkyvät käyttöohjeen takasivulla.

Allekirjoittaja vastaa Teknisistä tiedoista ja antaa tämän vakuutuksen DEWALTin puolesta.

M. Rengul

Markus Rompel

Tekniikan varajohtaja, PTE Europe DEWALT, Richard-Klinger-Strasse 11, 65510, Idstein, Germany 15.02.2022

VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämä käyttöohje.

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VARRA: Ilmaisee, että on olemassa hengen- tai van henkilövahingon vaara.

VAROITUS: Ilmoittaa, että on olemassa hengen- tai valkan van vaaran mahdollisuus.

HIOMIO: Tarkoittaa mahdollista vaaratilannetta. Eneri lannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Söpõiskun vaara.

Tuvalon vaara.

Akkua Laturit/Latausajat (minuutteina)***
Kat. # V	DC	Ah Paino (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132 DCB119
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50

*Päivämääräkoodi 201811475B tai myöhempi
**Päivämääräkoodi 201536 tai myöhempi
*** Akkujen latausaikamatriisi on ainoastaan viitteellinen; latausajat vaihtelevat lämpötilan ja akkujen kunnon mukaan.

SÄHKÖTYÖKALUN YLEISET TURVALLISUUSVAROITUKSET

VAROITUS: Lue kaikki tämän sähkötyökalun käyttöohjeet

ja tekniset tiedot. Jos kaikkia ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

SÄILYTÄ KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ KÄYTTÖÄ VARTEN

Näissä varoituksissa käytettävä sähkötyökalu-ilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseen työkaluun.

1) Työskentelyalueen Turvallisuus

a) Pidä työskentelyalue siistinä ja kirkkaasti valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä.
b) Älä käytä sähkötyökaluja, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut.
c) Pidä lapset ja sivulliset kaukana käyttäessäsi sähkötyökalua. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

2) Sähköturvallisuus

a) Pistokkeen ja pistorasian on vastattava toisiaan. Älä koskaan tee pistokceeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin.
b) Älä kosketa maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada sähköiskun, jos kehosi on maadoitettu.
c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa.
d) Älä vaurioita sähköjohtoa. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta

sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.

e) Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun vaaraa.
f) Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojaa. Tämä vähentää sähköiskun vaaraa.

3) Henkilösujoaus

a) Käyttäessäsi sähkötyökalua pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavan henkilövahingon.
b) Käytä henkilösuojausvarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulosuojaimen käyttäminen vähentää henkilövahinkojen vaaraa.
c) Estä tahaton käynnistäminen. Varmista, että virtakytkin on OFF-asennossa, ennen kuin kytket sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat työkalun käteesi tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisää onnettomuusvaaraa.
d) Poista kaikki säätöavaimet tai vääntimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivään osaan jäänyt säätöavain tai väännin voi aiheuttaa henkilövahingon.
e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa.
f) Pukeudu oikein. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.

g) Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamia vaaroja.
h) Vaikka käyttäisit usein erilaisia työkaluja, vältä liiallista itsevarmuutta ja huomioi aina työkalun turvallisuusohjeet. Epähuomiossa suoritetut toimenpiteet voivat johtaa vakaviin henkilövahinkoihin sekunnin murto-osassa.

4) Sähkötyökaluista Huolehtiminen

a) Älä kohdista sähkötyökaluun liikaa voimaa. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuun käyttötarkoitukseen.
b) Älä käytä työkalua, jos virtakytkin ei toimi. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava.
c) Irrota sähkötyökalun pistoke pistorasiasta ja/tai irrota sen akku (jos irrotettavissa) ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingon vaaraa.
d) Varastoi sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai näihin ohjeisiin perehtymättömien henkiöiden käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.
e) Pidä sähkötyökalut kunnossa. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavat onnettomuuksia.
f) Pidä leikkaavat pinnat terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompi hallita.
g) Käytä sähkötyökalua ja sen tarvikkeita, kuten poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyä vaaratilanne.
h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina sekä öljyttöminä ja rasvattomina. Liukkaat kahvat ja pinnat heikentävät työkalun hallinnan ja ohjauksen turvallisuutta odottamattomissa tilanteissa.

5) Akkukäyttöisten Työkalujen Käyttäminen ja Niistä Huolehtiminen

a) Käytä ainoastaan valmistajan suosittelemaa latauslaitetta. Tietyntyppiselle akulle soveltuva latauslaite voi aiheuttaa tulipalon vaaran käytettynä yhdessä toisen akun kanssa.
b) Käytä sähkötyökalussa vain siihen tarkoitettuja akkuja. Muiden akkujen käyttäminen voi aiheuttaa tulipalon tai onnettomuuden vaaran.

c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden läheltä, kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten esineiden läheltä. Ne voivat oikosulkea akun navat. Akun napojen oikosulkeminen voi aiheuttaa palovamman tai tulipalon.
d) Oikosulku voi aiheuttaa nesteen vuotamisen akusta. Vältä koskemasta tähän nesteeseen. Jos nestettä pääsee vahingossa iholle, huuhtele vedellä. Jos tätä nestettä pääsee silmään, ota yhteys lääkäriin. Akkuneste voi ärsyttää tai aiheuttaa palovamman.
e) Vaurioitunutta tai muokattua akkua tai työkalua ei saa käyttää. Vaurioituneissa tai muokatuissa akuissa voi esiintyä odottamattomia häiriöitä, jotka voivat aiheuttaa tulipaloja, räjähdysvaaroja tai henkilövahinkoja.
f) Akku ja työkalu tulee suojata tulelta sekä liian korkealta lämpötilalta. Mikäli akku altistuu tulelle tai yli 130 °C lämpötilalle, seurauksena voi olla räjähdys.
g) Noudata kaikkia latausohjeita, akkua tai työkalua ei saa ladata ohjeissa annettujen lämpötilavälien ulkopuolella. Virheellisen latauksen tai annettujen lämpötilavälien ulkopuolella lataamisen seurauksena akku voi vaurioitua ja tulipalovaara kasvaa.

6) Huolto

a) Korjauta työkalu valtuutetulla asentajalla. Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Tämä varmistaa sähkötyökalun turvallisuuden.
b) Vaurioituneita akkuja ei saa koskaan huoltaa. Ainoastaan valmistaja tai valtuutetut huoltoliikkeet saavat huoltaa akkuja.

Lisäturvasääntöjä lamellijyrsimille

• Laikkaleikkurien nimellisnopeuden on oltava vähintään työkaluun merkitty nopeus. Suuremmalla kuin suositellulla nopeudella pyörivät pyöröterät voivat hajota ja aiheuttaa loukkaantumisen.
• Käytä aina suojusta. Se suojaa käyttäjää hajonneen pyöröterän osilta ja tahattomalta kontaktilta pyöröterän kanssa.
• Pitele sähkötyökalua eristetyistä kahvoista, koska leikkain saattaa osua siihen yhdistettyyn virtajohtoon. Jos leikkain osuu jännitteenalaiseen johtoon, laitteen suojaamattomat metalliosat voivat tulla jännitteenalaisiksi, jolloin olemassa on käyttäjän sähköiskuvaara.
  • SUURIN sallittu pyörölevyn halkaisija on 102 mm.
• ÄLÄ käytä tylsiä tai tai vahingoittuneita pyöröteriä.
• Tarkista suojuksen takaisinvetojärjestelmä ennen käyttöä.
• Käytä pölysuojainta. Pölyhiukkasille altistuminen voi aiheuttaa hengitysvaikeuksia ja mahdollisen vamman.
• Varmista aina, että sähkötyökalu on kytketty pois päältä ennen kuin liität sen pistorasiaan.
• Älä sammuta konetta, ennen kuin terä pyörii vapaasti.
• Poista kaikki naulat ja metalliesineet työkappaleesta ennen työn aloittamista.

sUOMI

• Älä koskaan yritä pysäyttää sahanterää painamalla terän sivua.
• Työkalua saa käyttää vain puun tai muovin leikkaamiseen.
• Varmista, että kaikki terää laitteet ovat täydessä työkunnossa.
• Älä koskaan laita työkalua pöydälle tai työpenkille, jos sitä ei ole sammutettu.
• Käytä vain teriä, jotka ovat näiden käyttöohjeiden mukaisia.
• Runsasseosteisesta, pikateräksestä (HSS-teräksestä) valmistettuja teriä ei tule käyttää. Parhaat tulokset saavutetaan käyttämällä karbidikärkisiä tai kromivanadiiniteriä.
• Käytä vain teräviä teriä, jotka ovat täydellisessä käyttökunnossa. Murtuneet tai taipuneet terät tulee vaihtaa välittömästi.
• Varmista, että terä on huolellisesti kiinnitetty ja pyörii oikeaan suuntaan.
• Takaisku tapahtuu, kun työkalu alkaa hidastaa nopeasti ja liikahtaa taaksepäin käyttäjää kohti. Vapauta kytkin välittömästi, jos terä takertuu tai työkalu alkaa hidastaa.
• Pidä terät terävänä.
• Tue suuria paneeleita leikkuualueen lähellä.
• Älä poista työkalua leikatessasi työkappaletta, kun terä vielä pyörii. Vapauta virtakytkin ja odota, että terä pysähtyy.

Vaarat

Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat:

• Kuulon heikkeneminen.
• Terän vaihtamisen aikana aiheutuva vahingonvaara.
• Leikattavista materiaaleista irtoavan pölyn hengittäminen voi olla vahingollista.

Laturit

DEWALT-latureita ei tarvitse säätää, ja ne on suunniteltu mahdollisimman helppokäyttöisiksi.

Sähköturvallisuus

Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että akun jännite vastaa tyyppikilpeen merkittyä jännitettä. Varmista myös, että laturin jännite vastaa verkkovirran jännitettä.

DEWALT laturi on kaksoiseristetty EN60335:n mukaisesti, joten maadoitusjohtoa ei tarvita.

Jos virtajohto on vaurioitunut, sen saa vaihtaa

ainoastaan DEWALT tai valtuutettu huoltoliike.

Jatkojohdon käyttäminen

Jatkojohtoa ei saa käyttää, ellei sen käyttö ole ehdottomasti tarpeen. Käytä laturin ottoteholle soveltuvaa jatkojohtoa (katso Tekniset tiedot). Johdinten pienin koko on 1 mm² ja suurin pituus 30 m.

Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

Kaikkien akkulaturien tärkeät turvallisuusohjeet

SÄILYTÄ NÄMÄ OHJEET: Tämä ohjekirja sisältää tärkeitä turvallisuus- ja käyttöohjeita yhteensopiviin akkulatureihin (katso Tekniset tiedot).

- Lue kaikki laturin, akun ja akkua käyttävän tuotteen ohjeet ja varoitusmerkinnät ennen laturin käyttöä.

VAROITUS: Sähköiskuvaara. Älä päästä nestettä laturin se voi aiheuttaa sähköiskun.

VAROITUS: Suosittelemme käyttämään jaanmösvirtalaitetta, jonka nimellisjäännösvirta on korkeintaan 30 mA.

HUOMIO: Palovamman vaara. Henkilövahinkovaaran värismiseksi lataa ainoastaan ladattavia DEWALT-akkuja. Muun tyyppiset akut voivat haljeta ja aiheuttaa henkilövahingon ja vaurioita.

HIOMIO: Lapsia tulee valvoa ja varmistaa, että he eivät lekäitteella.

HUOMAA: Joissakin olosuhteissa vieras materiaali voi aiheuttaa oikosulkuja laturin sisällä oleviin suojaamattomiin latauskontakteihin laturin ollessa kytkettynä sähköverkkoon. Vieraat johtavat aineet, kuten teräsvilla, alumiinifolio tai metallihiukkaskertymät, niihin kuitenkaan rajoittumatta, on pidettävä poissa laturin aukoista. Irrota laturi aina tehonsyötöstä, kun laturissa ei ole akkua. Irrota laturi virtalähteestä ennen kuin yrität puhdistaa sitä.

• ÄLÄ yritä ladata akkua muilla kuin tässä ohjekirjassa määritetyillä latureilla. Laturi ja akku on suunniteltu erityisesti toimimaan yhdessä.
• Näitä latureita ei ole tarkoitettu muiden kuin ladattavien DEWALT-akkujen lataamiseen. Muu käyttö voi aiheuttaa tulipalon, sähköiskun tai jopa kuolettavan sähköiskun vaaran.
• Älä jätä laturia sateeseen tai lumeen.
• Irrota laturi vetämällä aina pistokkeesta johdon sijaan. Tämä vähentää pistokkeen ja sähköjohdon vahingoittumisen riskiä.
• Varmista, että johdon päälle ei voida astua, siihen ei voida kaatua ja ettei se voi muutoin vaurioitua tai kulua.
• Älä käytä jatkojohtoa, ellei se ole välttämätöntä. Virheellisen jatkojohdon käyttö voi aiheuttaa tulipalon, sähköiskun tai sähkötapaturman.
• Älä aseta mitään esineitä laturin päälle tai aseta laturia pehmeälle pinnalle, joka saattaa tukkia ilmanvaihtoaukot ja aiheuttaa ylikuumenemisen laitteen sisällä. Sijoita laturi pois lämpölähteiden läheltä. Laturi tuulettuu kotelon päällä ja pohjassa olevien aukkojen kautta.
• Laturia ei saa käyttää, jos sen johto tai pistoke on vaurioitunut—vie ne välittömästi vaihdettavaksi.

• Älä käytä laturia, jos siihen on kohdistunut terävä isku, se on pudotettu tai muuten vahingoittunut millään tavalla. Vie se valtuutettuun huoltoliikkeeseen.

• Laturia ei saa purkaa. Vie se valtuutettuun huoltoon, kun huolto tai korjaus on tarpeen. Virheellinen kokoaminen voi aiheuttaa tulipalon, sähköiskun tai sähkötapaturman.

• Jos virtajohto on vahingoittunut, valmistajan, huollon tai vastaavan pätevän henkilön täytyy vaihtaa se välittömästi.
• Irrota laturi pistorasiasta ennen puhdistuksen aloittamista. Tämä vähentää sähköiskun vaaraa. Akun poistaminen ei vähennä riskiä.
• ÄLÄ KOSKAAN yritä liittää kahta laturia yhteen.
• Laturi on tarkoitettu toimimaan tavallisella 230 V kotitaloussähköllä. Älä yritä käyttää mitään muuta kuin määritettyä jännitettä. Tämä ei koske autolaturia.

Akun lataaminen (Kuva [Fig.] B)

1. Yhdistä laturi sopivaan pistorasiaan ennen kuin laitat akun paikoilleen.
2. Aseta akku 12 laturiin ja varmista, että akku on hyvin paikoillaan laturissa. Punainen (latauksen) merkkivalo vilkkuu toistuvasti ilmoittaen, että latausprosessi on alkanut.
3. Kun lataus on valmis, punainen valo jää palamaan jatkuvasti. Akku on täysin ladattu ja sitä voidaan käyttää heti tai sen voi jättää laturiin. Poista akku laturista painamalla akun vapautuspainiketta 13.

HUOMAUTUS: Jotta varmistat litiumioniakkujen parhaimman mahdollisen suorituskyvyn ja pitkän käyttöiän, akku tulee ladata täyteen ennen ensimmäistä käyttöä.

Laturin toiminta

Katso akun lataustaso alla olevista merkkivaloista.

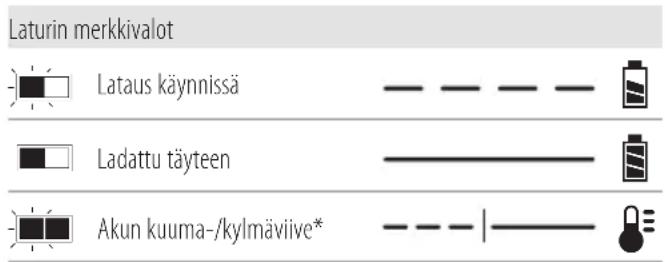

Laturin merkkivalot Lataus käynnissä Ladattu täyteen Akun kuuma-/kylmäviive*

* Punainen merkkivalo vilkkuu edelleen ja keltainen merkkivalo palaa kyseisen toiminnon aikana. Kun akku on saavuttanut oikean lämpötilan, keltainen merkkivalo sammuu ja laturi jatkaa latausta.

Yhteensopiva(t) laturi(t) ei(eivät) lataa viallista akkua. Laturi ilmoittaa viallisesta akusta, kun se ei syty.

HUOMAA: Tämä voi tarkoittaa myös laturivikaa.

Jos laturi ilmoittaa ongelmasta, vie laturi ja akku testattavaksi valtuutettuun huoltopalveluun.

Akun kuuma-/kylmäviive

Kun laturi tunnistaa liian kuuman tai kylmän akun, se käynnistää automaattisesti akun kuuma-/kylmäviiveen, jolloin lataus käynnistyy vasta sitten, kun akku on saavuttanut hyväksyttävän lämpötilan. Laturi siirtyy tämän jälkeen automaattisesti akun lataustilaan. Tämä toiminto takaa akun maksimaalisen käyttöiän.

Kylmä akku latautuu hitaammin kuin lämmin akku.

Akku latautuu hitaammin koko latausjakson ajan, sen latautumisnopeus ei palaudu nopeaksi, vaikka akku lämpenisi.DCB118-laturissa on sisäinen puhallin akun

jäähdytystä varten. Puhallin kytkeytyy automaattisesti päälle, kun akun jäähdytys on tarpeen. Älä koskaan käytä laturia, jos puhallin ei toimi oikein tai jos tuuletusaukot on tukittu. Laturin sisälle ei saa asettaa vieraita esineitä.

Elektroninen suojausjärjestelmä

XR Li-lon -työkaluissa on elektroninen suojausjärjestelmä, joka suojaa akkua ylikuormitukselta, ylikuumenemiselta tai suurelta purkautumiselta.

Työkalu sammuu automaattisesti, jos sähköinen suojausjärjestelmä käynnistyy. Jos näin tapahtuu, laita litiumioniakku laturiin, kunnes se on kokonaan latautunut.

Asennus seinään

Nämä laturit on tarkoitettu asennettaviksi seinään tai käytettäviksi pystyasennossa pöydän tai työtason päällä. Jos laturi asennetaan seinään, sijoita laturi pistorasian lähettyville ja kauas kulmista tai muista esteistä, jotka voivat haitata ilmavirtausta. Käytä laturin takaosaa mallina kiinnitysruuvien kiinnittämisessä seinään. Asenna laturi hyvin kiinnitysruuveilla (hankittava erikseen), joiden pituus on vähintään 25,4 mm ruuvin kannan halkaisijan ollessa 7-9 mm. Kiinnitä ruuvit puuhun optimaaliseen syvyyteen jättäen ruuvista näkyville noin 5,5 mm. Kohdista laturin takana olevat reiät ruuveihin ja kiinnitä ne reikiin.

Laturin puhdistusohjeet

VAROITUS: Sähköiskuvaara. Irrota laturi Ais-pistorasiasta ennen puhdistusta. Lika ja rasva voidaan poistaa laturin ulkopuolelta kankaalla tai pehmeällä, ei- metallisella harjalla. Älä käytä vettä tai puhdistusaineita. Älä päästä mitään nestettä työkalun sisään. Älä upota mitään työkalun osaa nesteeseen.

Akkuyksikkö

Tärkeitä turvallisuusohjeita kaikkia akkuja käytettäessä

Kun tilaat uutta akkua, ilmoita tuotenumero ja jännite.

Kun uusi akku otetaan pakkauksesta, sitä ei ole ladattu täyteen. Lue seuraavat turvaohjeet ennen akun ja latauslaitteen käyttämistä. Noudata annettuja ohjeita.

LUE KAIKKI OHJEET

• Älä lataa tai käytä räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Akun laittaminen laturiin tai poistaminen laturista voi sytyttää pölyn tai kaasun.
• Älä koskaan pakota akkua laturiin. Älä muokkaa akkuyksikköä millään tavalla saadaksesi sen sopimaan yhteensopimattomaan laturiin, sillä akkuyksikkö saattaa murtua ja aiheuttaa vakavan henkilökohtaisen vaurion.

• Lataa akkuyksiköt vain DEWALT-latureilla.
- ÄLÄ roiskuta vettä tai upota veteen tai muihin nesteisiin.
- Työkalua ja akkua ei saa säilyttää tai käyttää paikoissa, joissa lämpötila voi olla alle 4 °C (39,2 °F) (esim. ulkovarastot tai metallirakennukset

talvella) tai yli 40 °C (104 °F) (esim. ulkovarastot tai metallirakennukset kesällä).

• Älä hävitä akkua polttamalla, vaikka se olisi vaurioitunut pahasti tai tullut elinkaarensa päähän. Akku voi räjähtää poltettaessa. Litium-ioniakkuja poltettaessa syntyy myrkyllisiä kaasuja ja aineita.
• Jos akun sisältöä pääsee iholle, huuhtele heti miedolla saippualla ja vedellä. Jos akkunestettä pääsee silmään, huuhtele avointa silmää vedellä 15 minuutin ajan kunnes ärsytys lakkaa. Jos on hakeuduttava lääkärin hoitoon, ilmoita, että akun elektrolyytti on nestemäisten orgaanisten karbonaattien ja litiumsuolojen seosta.
• Avatun akkukennon sisältö voi ärsyttää hengitysteitä. Hakeudu raittiiseen ilmaan. Jos oireet jatkuvat, ota yhteys lääkäriin.

VAROITUS: Palovamman vaara. Akkuneste voi syttyä dessaan kipinälle tai liekille.

VAROITUS: Älä koskaan yritä avata akkuyksikköä män syystä. Jos akkuyksikön kotelo on murtunut tai vahingoittunut, älä laita sitä laturiin. Älä riko, pudota tai vahingoita akkuyksikköä. Älä käytä akkuyksikköä tai laturia, johon on osunut terävä isku, joka on pudotettu tai vahingoittunut millään tavalla (esim. lävistetty naulalla, isketty vasaralla, astuttu päälle). Se voi aiheuttaa jopa kuolettavan sähköiskun. Vahingoittuneet akkuyksiköt tulee palauttaa huoltoon kierrätystä varten.

VAROITUS: Tulipalovaara. Älä varastoi tai kenna akkuja niin, että metalliesineet pääsevät

kosketuksiin akun napoihin. Laturia ei saa esimerkiksi asettaa liinojen päälle, taskuihin, työkalukoteloihin, tuotepakkauksiin, laatikkoihin, jne., joissa on irtonaisia nauloja, ruuveja, avaimia, jne.

HIOMIO:Kun työkalua ei ole käytössä, laita se sulteen vakaalle alustalle, jossa se ei aiheuta kompastumisen tai putoamisen vaaraa. Jotkut työkalut, joissa on suuret akkuyksiköt, seisovat pystyssä akkuyksikön varassa, mutta ne kaatuvat helpommin.

Kuljetus

VAROITUS: Tulipalovaara. Akkujen kuljetus voi johtaa tulipaloon, jos akkunavat pääsevät vahingossa kosketuksiin johtaviin materiaaleihin. Akkuja kuljettaessa tulee varmistaa, että akkujen navat on suojattu ja eristetty hyvin materiaaleista, jotka voivat päästä niihin kosketuksiin ja aiheuttaa oikosulun.

HUOMAA: Litiumioniakkuja ei saa kuljettaa ruumaan menevissä matkatavaroissa.

DEWALT-akut täyttävät kaikkien soveltuvien teollisuudenalaa koskevien ja lakisääteisten kuljetusmääräyksien vaatimukset, niihin kuuluvat muun muassa YK:n vaarallisen tavaran kuljetussuositukset, kansainvälisen ilmakuljetusliiton (IATA) vaarallisen tavaran määräykset, vaarallisten aineiden kansainvälisen merikuljetussäännöstön (IMDG) määräykset sekä eurooppalainen sopimus vaarallisten tavaroiden kansainvälisistä tiekuljetuksista (ADR). Litiumionikennot ja -akut on testattu YK:n vaarallisen tavaran suosituksien osion 38,3 mukaisesti koskien testausohjeita ja testikriteerejä.

Useimmissa tapauksissa DEWALT-akkujen kuljetukset eivät kuulu luokan 9 vaarallisten materiaalien määräyksien piiriin. Yleisesti ottaen luokan 9 määräykset soveltuvat vain toimituksiin, jotka sisältävät energialuokaltaan yli 100 wattitunnin (Wh) litiumioniakun. Wattitunnit on merkitty kaikkiin litiumioniakkuihin. Määräyksien monimutkaisuuden vuoksi DEWALT ei suosittele yksistään litiumioniakkujen kuljetusta ilmateitse niiden wattitunneista riippumatta. Akkuja sisältävät työkalupakkaukset (yhdistelmäpakkaukset) voidaan kuljettaa ilmateitse määräyksien soveltamisalan ulkopuolella, jos akkuun merkityt wattitunnit ovat korkeintaan 100 Wh.

Oli kyseessä odotettu tai täysin säännöstelty kuljetus, kuljettajien vastuulla on ottaa selvää viimeisimmistä pakkausta, merkkiä/merkintää sekä dokumentaatiota koskevista määräyksistä.

Tämän ohjekirjan osion tiedot on annettu hyvässä uskossa ja niiden uskotaan olevan tarkkoja asiakirjan luontihetkellä. Mitään takuita, välillisiä tai suoria, ei kuitenkaan anneta. Ostajan vastuulla on taata, että toiminta on soveltuvien määräyksien mukaista.

Säilytyssuositukset

1. On suositeltavaa säilyttää akku viileässä ja kuivassa paikassa poissa suorasta auringonpaisteesta sekä liallisesta kylmyydestä tai kuumuudesta. Akku toimii mahdollisimman tehokkaasti ja pitkään, kun sitä säilytetään huoneenlämpötilassa, kun se ei ole käytössä.
2. Pitkän säilytyksen aikana täyteen ladattu akku on suositeltavaa säilyttää viileässä ja kuivassa paikassa irti laturista.

hUOMaa: Akkuja ei saa asettaa säilöön täysin tyhjinä. Akku on ladattava ennen käyttöä.

Latauslaitteen ja akun tarrat

Näissä ohjeissa Kuvattujen kuvakkeiden lisäksi laturissa ja akussa voi olla seuraavat merkit:

Lue käyttöohjeet ennen käyttämistä.

Latausajan tiedot ovat Tekniset tiedoissa.

Älä työnnä sähköä johtavia esineitä laitteen sisään.

Älä lataa vaurioitunutta akkua.

Älä altista vedelle.

Vaihdata vialliset akut heti.

Lataa vain lämpötilassa 4°C–40 °C.

Käytettäväksi vain ulkona.

Toimita akku kierrätykseen ympäristöystävällisellä tavalla.

Lataa DEWALT-akut ainoastaan yhteensopivilla DEWALT-latureilla. Jos muita kuin yhteensopivia DEWALT-akkuja ladataan DEWALT-laturilla, akut voivat räjähtää tai aiheuttaa muita vaaratilanteita.

Älä hävitä akkuyksikköä polttamalla.

Akkutyyppi

Seuraavat työkalut toimivat 18 V akulla: DCW682

Näitä akkuja voidaan käyttää: DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185, DCB187, DCB189, DCBP034. Katso lisätietoja kohdasta

Tekniset tiedot.

Pakkauksen sisältö

Pakkauksen sisältö:

1Lamellijyrsin

1Pölypussi

2Pölysovittimet

1Mutteriavain

1 T20 Torx -avain

1 litiumioniakku (mallit C1, D1, G1, L1, M1, P1, S1, T1, X1, Y1)

2 litiumioniakkua (mallit C2, D2, G2, L2, M2, P2, S2, T2, X2, Y2)

3 litiumioniakkua (mallit C3, D3, G3, L3, M3, P3, S3, T3, X3, Y3) 1Käyttöohje

HUOMAA: Akut, laturit ja pakkaukset eivät kuulu N-malliin. Akut ja laturit eivät kuulu NT-malliin. B-malleissa on Bluetooth®-akut.

HUOMAA: Bluetooth®-merkki ja logot ovat Bluetooth®, SIG, Inc:in rekisteröityjä tavaramerkkejä ja niiden käyttö DEWALT -yhtiön toimesta on lisenssin alaista. Muut tavaramerkit ja -nimet ovat vastaavien omistajien omaisuutta.

- Tarkista laite, osat ja lisävarusteet kuljetusvaurioiden varalta.

- Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä.

Työkalun merkinnät

Seuraavat kuvakkeet näkyvät työkalussa:

Lue käyttöohjeet ennen käyttämistä.

Käytä kuulosuojaimia.

Käytä suojalaseja.

Terän läpimitta.

Päivämääräkoodin Sijainti (Kuva B)

Päivämääräkoodi 20 on merkitty koteloon. Se sisältää myös valmistusvuoden.

Esimerkki:

2022 XX XX

Valmistusvuosi

Kuvaus (Kuva A)

VAROITUS: Älä tee laitteen tai sen osiin mitään muutoksia. Muutoin voi aiheutua omaisuustai henkilövahinkoja.

1 Ohjainkytkin
2 Lukituskytkin
3 Lisäkahva
4 Ohjaimen korkeuden säädin
5 Pölynpoistoaukko
6 Säädettävä ohjain
7 Liukumista estävät tapit
8 Upotussyvyyden säätönuppi
9 Ohjaimen korkeuden lukitusnuppi
10 Karan lukko
11 Säädettävän ohjaimen lukitusnuppi
12 Akku
13 Akun vapautus

Käyttötarkoitus

Lamellijyrsin on tarkoitettu puuvaarnaliitosten tekemiseen puuhun ja puutuotteisiin.

ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja.

Lamellijyrsin on ammattimainen sähkötyökalu.

ÄLÄ anna lasten koskea laitteeseen. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

• Pienet lapset ja liikuntarajoitteiset. Tätä laitetta ei ole tarkoitettu pienten lasten tai liikuntarajoitteisten henkilöiden käyttöön ilman valvontaa.
• Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteen kanssa.

KOKOAMINEN JA SÄÄTÄMINEN

VAROITUS: Vakavan henkilövahingon vaaran valentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen voi johtaa henkilövahinkoihin.

VAROITUS: Käytä ainoastaan DEWALT -akkuja ja reita.

Akun asentaminen ja poistaminen laitteesta (Kuva B)

HUOMAA: Varmista, että akku 12 on täysin ladattu.

Akun asentaminen laitteen kahvaan

1. Kohdista akku työkalun kahvan sisällä oleviin kiskoihin (Kuva B).
2. Liu'uta se kahvaan, kunnes akku on hyvin paikoillaan laitteessa ja varmista, että lukitus napsahtaa paikoilleen.

Akun poistaminen laitteesta

1. Paina akun vapautuspainiketta 13 ja vedä akku ulos työkalun kahvasta.
2. Laita akku laturiin, kuten käyttöohjeen laturiosassa Kuvataan.

Tasomittarilla varustetut akut (Kuva B)

Joissakin DEWALT-akuissa on tasomittari, jossa on kolme vihreää LED-merkkivaloa. Merkkivalot osoittavat akun jäljelle jäävän virtatason.

Kytke tasomittari päälle painamalla ja pitämällä tasomittarin painiketta 14 alhaalla. Jokin kolme vihreän LED-merkkivalon valoyhdistelmä syttyy osoittaen jäljelle jäävän virtatason. Kun akkuvirran taso on käyttörajan alapuolella, tasomittari ei syty ja akku on ladattava.

hUOMaa: Tasomittari osoittaa akkuvirran tason ainoastaan viitteellisesti. Se ei osoita laitteen toiminnallisuutta ja se voi vaihdella tuoteosien, lämpötilan ja loppukäyttäjän käytön mukaan.

Säädettävä ohjain (Kuvat D1, D2)

Säädettävän ohjaimen 6 avulla voit asettaa täsmällisesti paikan, joihin lamelliaukot leikataan. Ohjaimen korkeuden asettaminen:

1. Löysää ohjaimen korkeuden lukitusnuppia 9.
2. Aseta korkeuden säädin 4 tarpeen mukaan. Kun ohjain on asetettu 90°:seen, asteikko lukitusnupin alla osoittaa etäisyyden terän keskikohdan ja ohjaimen pinnan välillä.
3. Kiristä lukitusnuppi.

Ohjaimen kulman asettaminen

1. Löysää säädettävän ohjaimen lukitusnuppia 11.
2. Kallista ohjain haluttuun kulmaan.
3. Kiristä säädettävän ohjaimen lukitusnuppi.
   Hienosäätöä käytetään poistamaan mahdolliset toleranssit kaksiaukkojen koossa.

Työkalun rungon merkinnät

Kun työskentelet ilman ohjainta, esimerkiksi tehdessäsi T-liitoksia, voit käyttää rungon uria työkalun oikeaan kohdistukseen.

1. Aseta ohjain 0°-asentoon kuten yllä on Kuvattu.
2. Käytä 19 mm:n paksuisille työkappaleille rungon reunaa keskittämisen viitteenä.
3. Käytä muille työkappaleille punaisen keskilinjan merkintöjä työkalun keskittämiseen.
4. Kaksi urista osoittaa leikkauksen pituuden. Jotta estetään murtuminen työkappaleen läpi, varmista, että työkappale ulottuu uria pidemmälle.

Upotussyvyyden säätö (Kuva E)

Upotussyvyys täytyy asettaa vastaamaan lamellin kokoa. Numerot 0, 10 ja 20 syvyyden säätönupissa vastaavat lamellin kokoa. M tarkoittaa suurinta n. 20 mm:n leikkaussyvyyttä.

hUOMaa: Suurin 20 mm:n leikkaussyvyys on saavutettavissa vain uudella terällä ja kääntämällä hienosäätöruuvia ulos (katso kohta Pistosyvyyden hienosäätö).

- Käännä syvyyden säätönuppia 8 vaadittuun asentoon ja kohdista oikea numero työkalussa olevaan punaiseen nuoleen.

Upotussyvyyden hienosäätö (Kuva F)

Hienosäätöä käytetään poistamaan mahdolliset toleranssit kaksiaukkojen koossa.

1. Nosta ohjain 6 sen ylimpään asentoon kuten yllä on Kuvattu.
2. Laita T20 Torx-avain kuten kuvassa ja säädä upotussyvyyttä tarpeen mukaan kääntämällä ruuvia 23 (käännä myötäpäivään vähentääksesi upotussyvyyttä). Jokainen täysi kierros muuttaa syvyyttä 1 mm:n verran.
3. Tarkista asetus tekemällä koeleikkaus jätepuuhun.

Liukumista estävät tapit (Kuva G)

Liukumista estävät tapit 7 auttavat vähentämään lamellijyrsimen taipumusta liukua oikealle leikattaessa. Kun työskentelet työkappaleen näkyvissä osissa, voit haluta vetää niitä taaksepäin naarmuuntumisen välittämiseksi.

1. Kun haluat vetää tappeja taaksepäin, käännä niitä hieman myötäpäivään ruuvimeisselillä.
2. Käytä tappeja uudelleen kiertämällä niitä hieman vastapäivään.

Terän vaihtaminen (Kuvat H, I, J)

ainnista, että leikkurin hampaat osoittavat vastapäivään kuvan osoittamalla tavalla (Kuva I).
- Tarkista terän vaihtamisen jälkeen aina leikkaussyvyys ja säädä sitä tarvittaessa.
- Älä käytä teriä, joiden halkaisija on suosituksia suurempi tai pienempi. Katso terän sopivat tyyppiarvot teknisistä tiedoista.
- Käytä vain ohjekirjassa ilmoitettuja teriä EN847-1-standardin mukaisesti.

1. Löysää neljää T20 Torx -ruuvia 15 pohjalevystä ja ota kansi pois.

2. Paina karan lukitus 10 alas ja poista laippa kääntämällä sitä vastapäivään.

3. Vaihda terä ja varmista, että leikkurin hampaat osoittavat vastapäivään.

4. Kiristä laippa tukevasti kääntämällä sitä myötäpäivään pitämällä karan lukitus samalla painettuna.

5. Asenna kansilevy ja kiristä kuusioruuvit.

Pölyn poistaminen (Kuvat K1, K2, K3)

Voit liittää työkaluun pölypussin tai pölynpoistolaitteen sopivaa sovitinta käyttämällä.

Pölynpoisto

1. Laita sopiva sovitin 16 tai 17 pölynpoistoaukkoon 5.
2. Liitä pölynimulaitteen letkun sovittimeen.

Pölypussi

1. Laita suora sovitin 16 pölynpoistoaukkoon 5.
2. Liitä pölypussi 18 sovittimeen.
3. Liitä pölypäästöjen säännösten mukainen pölynpoistolaite aina mahdollisuuksien mukaan.

AirLock™ -yhteensopivan pölynpoistolaitteen liittäminen (Kuva K3)

VAROITUS: Kun käytät pölynpoistoa, tyhjennä imuri nästa työn aloittamista ja usein työn aikana. Hävitä pöly huolellisesti. Pöly voi olla terveydelle haitallista hengitettynä, nieltynä tai joutuessaan kosketuksiin ihon kanssa. Hienossa pölyssä olevat materiaalit voivat olla räjähtäviä.

Työkalu sopii DEWALT AirLock™ -liitäntäjärjestelmään. AirLock™ mahdollistaa AirLock™ -liittimen 21 nopean ja varman liitännän suoraan sovittimeen 16.

1. Irrota akku.
2. Varmista, että AirLock™ -liittimen holkki on avattu. (Katso Kuva K3.) Kohdista holkin urat 22 ja AirLock™-liittimeen kuvan mukaisesti sen avaamiseksi ja lukitsemiseksi.
3. Paina AirLock™-liitin sovittimen liitäntään.
4. Kierrä holkki lukittuun asentoon.

hUOMaa: Holkin sisällä olevat kuulalaakerit lukittuvat aukkoon ja varmistavat liitännän. Sähkötyökalu on nyt liitetty tiukasti pölynpoistolaitteeseen.

hUOMaa: Pölynpoistoportin laippa voidaan poistaa ja vaihtaa, jos se on vaurioitunut. Laippa on saatavilla lisävarusteena ja se voidaan vaihtaa ruuvimeisselin avulla.

TOIMINTA

Käyttöohjeet

V!OITUS: Noudata aina turvaohjeita ja määräyksiä.

VAROITUS: Vakavan henkilövahingon vaaran valentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Oikeaoppinen käsien asento (Kuva V)

VAROITUS: Vähentääksesi vakavien henkilövaurioiden näkiä, käytä AINA käsien oikeaoppista asentoa kuvan osoittamalla tavalla.

VAROITUS: Vähentääksesi vakavien henkilövaurioiden tartu laitteeseen AINA tukevasti varautuen äkillisiin reaktioihin.

Käsien oikea asento tarkoittaa toisen käden pitämistä lisäkahvassa 3 ja toisen käden pitämistä pääkahvassa 19.

Ohjainkytkin (Kuva C)

HIOMIO: Pidä apukahvasta ja työkalun rungosta tiukasti kärntyökalun hallinnan säilyttämiseksi käynnistyksen ja käytön aikana ja kunnes terä pysähtyy. Varmista, että terä on pysähtynyt kokonaan ennen työkalun asettamista alas.

hUOMaa: Älä kytke työkalua päälle tai pois päältä kuormituksen alaisena vähentääksesi työkalun odottamatonta liikettä. Anna lamellijyrsimen saavuttaa täysi nopeus ennen kuin kosketat työpintaa. Nosta työkalu pinnasta ennen työkalun sammuttamista. Anna työkalun pysähtyä ennen sen asettamista alas.

1. Kytke työkalu päälle painamalla lukitusvipua 2 työkalun takaosaan päin, paina sitten ohjainkytkintä 1. Työkalu toimii kytkintä painettaessa.
2. Sammuta työkalu vapauttamalla vipukytkin.

No-Volt

No-Volt-toiminto estää lamellijyrsimen uudelleen käynnistymisen ilman kytkintä, jos virransyötössä tapahtuu keskeytys.

Lamellien jyrsiminen (Kuvat L-0)

VAROITUS: Tarkista syvyys tekemällä koeleikkaus jarepauhun. Suorita tarvittaessa hienosäätö, joka on Kuvattu kohdassa Asentaminen ja säädöt.

Vahvojen ja tarkkojen lamelliliitosten tekoon voidaan käyttää erilaisia tekniikoita. Tässä käyttöohjeessa käsitellään useimpia tekniikoita yksityiskohtaisesti (Kuva L).

Lamellikoon valitseminen (Kuva M)

Lamellikokoja on kolme: #0, #10 ja #20. Normaalisti sinun tulee käyttää suurinta lamellia, joka mahtuu työkappaleeseen.

Kun olet valinnut käytettävän lamellikoon, säädä upotussyvyys sen mukaan osion Upotussyvyyden säätö mukaisesti.

Lamellin sijainnit (Kuvat N1–N4)

Kulmaliitoksissa lamellien tulisi tavallisesti sijaita 15–25 cm:n välein. Ulompien lamellien tulisi sijaita 5–7,5 cm:n päässä työkappaleen päistä (Kuva N1).

Kun liitetään kapeita työkappaleita kuten kuva- tai taulukehyksiä, jopa pienemmät lamellit saattavat olla liian suuria liitokseen. Tällöin lamellin esiin tuleva pää tulisi leikata pois sen jälkeen, kun liitos on liimattu (Kuva N2).

Kun liitetään työkappaleita, jotka ovat paksumpia kuin noin 2,5 cm, lamelleja voidaan käyttää pareittain antamaan lisää vahvuutta (Kuva N3).

Merkitse yhteen tulevat kappaleet sijoittamalla ne ensin niin kuin ne kootaan. Käytä kolmioviiivainta apua ja piirrä viiva kappaleiden yli (Kuva N4).

Lamelliaukkojen jyrsiminen (Kuva O)

1. Säädä työkalun asetukset yllä Kuvatulla tavalla.
2. Kohdista keskimerkintä työkalun rungossa merkintöjen kanssa kuten kuvassa.

3. Käynnistä työkalu ja odota sekuntia, jotta jyrsin saavuttaa täyden nopeuden.

4. Työnnä ohjain napakasti työkappaletta vasten ja upota terä, kunnes pysäytin saavutetaan.

5. Anna työkalun vetää terä pois työkappaleesta.
6. Sammuta työkalu.

Työkappaleiden kokoaminen

1. Kokeile koota työkappaleet yhteen ja tarkista, että liitokset sopivat oikein.
2. Levitä tasaisesti sopivaa liimaa keksiaukkoihin ja vastakappaleen pinnalle.
3. Laita keksi aukkoihin ja varmista, että ne tulevat kosketuksiin liiman kanssa.
4. Kokoa työkappaleet ja laita ne puristimiin kunnes liima on kuivunut.

Liitokset kulmasta kulmaan (Kuvat P1, P2)

1. Aseta työkappaleet tasaiselle pinnalle siinä järjestyksessä kuin ne kootaan.
2. Merkitse keksien keskikohdat. Keksien tulisi sijaita 15–25 cm:n välein. Ulompien keksien tulisi sijaita 5–7,5 cm:n päässä työkappaleen päistä (Kuva P1).
3. Aseta ohjain 90°:seen.
4. Aseta korkeuden säädin asettamaan keksi työkappaleen keskelle.
5. Säädä työkalun muut asetukset yllä Kuvatulla tavalla.
6. Leikkaa keksien aukot yllä Kuvatulla tavalla (Kuva P2).

Kehysliitokset (Kuvat Q1–Q3)

1. Aseta työkappaleet tasaiselle pinnalle siinä järjestyksessä kuin ne kootaan (Kuvat Q1, Q2).
2. Valitse oikea keksikoko.
3. Merkitse keksien keskikohdat.
4. Säädä työkalun asetukset yllä Kuvatulla tavalla.
5. Leikkaa keksien aukot yllä Kuvatulla tavalla (Kuva Q3).

Kulmaliitokset (Kuvat R1, R2)

1. Järjestä työkappaleet siihen järjestykseen, jossa ne kootaan (Kuva R1).
2. Valitse oikea keksikoko.
3. Merkitse keksien keskikohdat.
4. Tasoleikkuuta varten purista työkappale kiinni ja kohdista työkalu kuten kuvassa (Kuva R2)
5. Leikkaa keksien aukot yllä Kuvatulla tavalla.

Eripaksuiset liitokset (Kuva S)

Kun liität kahta eripaksuista työkappaletta, toimi seuraavasti:

1. Järjestä työkappaleet siihen järjestykseen, jossa ne kootaan.
2. Valitse oikea keksikoko.
3. Merkitse keksien keskikohdat.
4. Valitse työkappale, joka asetetaan vastakappaleeksi.
5. Aseta korkeuden säädin asettamaan keksi työkappaleen keskelle.

6. Leikkaa keksien aukot yllä Kuvatulla tavalla.

7. Säädä ohjain ylös halutun poikkeaman etäisyyden verran. Käytä asteikkoa asetuksen lukemiseen.

8. Leikkaa keksien aukot yllä Kuvatulla tavalla.

Kulmaliitokset (Kuvat T1–T4)

Ulkopuoliset pinnat kohdistettu

1. Järjestä työkappaleet siihen järjestykseen, jossa ne kootaan.
2. Merkitse keksien keskikohdat liitoksen ulkopuolelle.
3. Aseta ohjain 90°:seen.
4. Säädä ohjain sijoittamaan keksi kohti liitoksen sisäpuolta, jossa työkappale on ohuempi. Valitse sopiva keksikoko (Kuva T2).
5. Purista työkappale kiinni ja kohdista työkalu kuten kuvassa (Kuva T3).
6. Leikkaa keksien aukot yllä Kuvatulla tavalla.

Sisäpinnat kohdistettu

1. Järjestä työkappaleet siihen järjestykseen, jossa ne kootaan.
2. Merkitse keksien keskikohdat liitoksen sisäpuolelle.
3. Aseta ohjain 45°:seen.
4. Säädä ohjain sijoittamaan keksi kohti liitoksen sisäpuolta, jossa työkappale on ohuempi. Valitse oikea keksikoko.
5. Purista työkappale kiinni ja kohdista työkalu kuten kuvassa (Kuva T4).
6. Leikkaa keksien aukot yllä Kuvatulla tavalla.

T-liitokset (Kuvat U1–U5)

Tämän tyyppisiä liitoksia käytetään tavallisesti kiinnittämään hyllyjä sivupaneeleihin (Kuva U1).

1. Aseta työkappaleet tasaiselle pinnalle siinä järjestyksessä kuin ne kootaan (kuten T ylösalaisin).
2. Merkitse keksien keskikohdat hyllylle.
3. Merkitse kevyesti hyllyn yläreuna sivupaneeliin (Kuva U2).
4. Purista ohjain kiinni sivupaneelin päälle ja kohdista hyllyn pääty viivan kanssa (Kuva U3).
5. Valitse oikea keksikoko.
6. Aseta ohjain 0°:seen.
7. Kohdista työkalu keksimerkkien kanssa käyttämällä työkalun rungon merkkejä.
8. Tee pystysuora (Kuva U4) ja vaakasuora (Kuva U5) leikkaus jokaisen keksin kohdalle.

KUNNOSSAPITO

Työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan.

VAROITUS: Vakavan henkilövahingon vaaran valantämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Laturia tai akkua ei voida huoltaa.

Voiteleminen

Tätä sähkötyökalua ei tarvitse voidella.

Puhdistaminen

VAROITUS: Puhalla lika ja pöly kotelosta kuivalla iikala, kun sitä kertyy ilmanvaihtoaukkoihin tai niiden ympärille. Käytä tällöin hyväksyttyjä silmäsuojuksia ja hengityssuojainta.

VAROITUS: Älä koskaan puhdista muita kuin älä liipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaa nesteeseen.

Lisävarusteet

VAROITUS: Koska muita kuinDEWALT, -lisävarusteita erõte testattu tämän työkalun kanssa, niiden käyttäminen tässä työkalussa voi olla vaarallista. Henkilövahinkovaaran välttämiseksi tässä tuotteessa saa käyttää vain DEWALT suosittelemia lisävarusteita.

Saat lisätietoja sopivista lisävarusteista jälleenmyyjältäsi.

Ympäristön suojeleminen

Toimita tämä laite kierrätykseen. Tällä symbolilla merkittyjä tuotteita ja akkuja ei saa hävittää normaalin kotitalousjätteen mukana.

Tuotteissa ja akuissa on materiaaleja, jotka voidaan

kerätä tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet ja akut paikallisten määräyksien mukaisesti. Lisätietoa on saatavilla osoitteessa www.2helpU.com.

Ladattava akku

Tämä pitkään kestävä akku täytyy vaihtaa, kun ne eivät enää tuota riittävää tehoa töissä, jotka voitiin aikaisemmin tehdä helposti. Teknisen käyttöiän päätyttyä se tulee hävittää ympäristöystävällisesti:

• Anna akun tyhjentyä kokonaan ja poista se sitten työkalusta.
• Li-lon-akut ovat kierrätettäviä. Vie ne jälleenmyyjälle tai paikalliseen kierrätyspisteeseen. Kerätyt akut kierrätetään tai hävitetään oikein.

LAMELLFRÄS

DCW682

Gratulerar!
