KÄYTTÖOHJE DCW604 DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 132

Olet valinnut DEWALT-työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT-työkaluista luotettavia kumppaneita ammattilaisille.

Tekniset tiedoissa

	DCW600 DCW604
Jännite V	DC	18 18
Tyyppi 1 1
Akkutyyppi Li-Ion Li-Ion
Virransyöttö W 930 930
Kuormittamaton nopeus	rpm 16000–25500	16000–25500
Jyrsimen runko	1 kolom	2 kolommen
Jyrsimen iskunpituus	mm 55 55
Holkkikoko	mm 8 8
Terän halkaisija, maks.	mm 30 30
Paino (ilman akkupakkausta)	kg 1,54	2,40

Ääni- ja/tai tärinäarvot (triaksiaalinen vektorisumma) seuraavan mukaisesti EN60745-2-17:

L_PA (äänenpainetaso)	dB(A)	73	73
L_WA (äänitehotaso)	dB(A)	84	84
K (määritetyn äänitason epävarmuus)	dB(A)	33
Tärinäpäästöarvo a_h =	m/s^2	4,7	4,7
Vaihtelu K =	m/s^2	2,7	2,7

Tässä käyttöohjeessa ilmoitetut tärinä- ja/tai äänitasot on mitattu standardin EN60745 mukaisesti. Niitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessa altistumista.

VAROITUS: Ilmoitetut tärinä- ja/tai äänitasot eöyvät käytettäessä työkalua sen varsinaiseen käyttötarkoitukseen. Tärinä- ja/tai äänitasot voivat vaihdella, jos työkalua käytetään johonkin muuhun tarkoitukseen, siihen on kiinnitetty muita lisävarusteita tai sitä on hoidettu huonosti. Tämä voi vaikuttaa merkittävästi altistumiseen imuria käytettäessä.

Tärinälle ja/tai äanelle altistumisen tason arvioinnissa tulee myös ottaa huomioon ne ajat, jolloin työkalusta katkaistaan virta tai se toimii tyhjäkäynnillä. Tämä voi vähentää merkittävästi altistumistasoa työkalua käytettäessä.

Työkalun käyttäjän altistumista tärinälle ja/tai äanelle voidaan vähentää merkittävästi pitämällä työkalu ja sen varusteet kunnossa, pitämällä kädet lämpiminä (tärinää varten) ja kiinnittämällä huomiota työn jaksottamiseen.

EU-yhdenmukaisuusilmoitus

Konedirektiivi

Langaton harjaton jyrsin DCW600, DCW604

DEWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset:

2006/42/CE, EN60745-1:2009+A11:2010, EN60745-2-17:2010.

Nämä tuotteet täyttävät direktiivin 2014/30/EY ja 2011/65/EY vaatimukset. Saat lisätietoja ottamalla yhteyden DeWALTiin. Osoitteet näkyvät käyttöohjeen takasivulla.

Allekirjoittaja vastaa Tekniset tiedoista ja antaa tämän vakuutuksen DEWALTin puolesta.

Mr. Rergul

Markus Rompel

Tekniikan varajohtaja, PTE Europe DEWALT, Richard-Klinger-Strasse 11, D-65510, Idstein, Germany 15.03.2019

VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämä käyttöohje.

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VARA: Ilmaisee, että on olemassa hengen- tai van henkilövahingon vaara.

VAROITUS: Ilmoittaa, että on olemassa hengen- tai vaaran vaaran mahdollisuus.

HIOMIO: Tarkoittaa mahdollista vaaratilannetta. Enerilannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Söskun vaara.

Tuvalon vaara.

Akkua Laturit/Latausajat (minuutteina)
Kat. # V	DC	Ah Paino (kg)		DCB104	DCB107	DCB112	DCB113	DCB115	DCB118	DCB132	DCB119
DCB546	18/54	6,0/2,0	1,05 60 270	170 140 90	60 90 X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	75*	135*	X
DCB548	18/54	12,0/4,0	1,44	120	540	350	300	180	120	180	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/40**	60	120
DCB183/B	18	2,0	0,40	30	90	60	50	30	30	30	60
DCB184/B	18	5,0	0,62	75/50**	240	150	120	75	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	X
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	90
DCB189	18 4,0	0,54 60 185 120 100 60		60 60 120

*Päivämääräkoodi 201811475B tai myöhempi
**Päivämääräkoodi 201536 tai myöhempi

SÄHKÖTYÖKALUN YLEISET TURVALLISUUSVAROITUKSET

VAROITUS: Lue kaikki turvallisuusvaroitukset ja ohejeet. Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

SÄILYTÄ KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ KÄYTTÖÄ VARTEN

Näissä varoituksissa käytettävä sähkötyökalu-ilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseen työkaluun.

1) Työskentelyalueen Turvallisuus

a) Pidä työskentelyalue siistinä ja kirkkaasti valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä.
b) Älä käytä sähkötyökaluja, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut.
c) Pidä lapset ja sivulliset kaukana käyttäessäsi sähkötyökalua. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

2) Sähköturvallisuus

a) Pistokkeen ja pistorasian on vastattava toisiaan. Älä koskaan tee pistokkeeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin.
b) Älä kosketa maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada sähköiskun, jos kehosi on maadoitettu.
c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa.
d) Älä vaurioita sähköjohtoa. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta

sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.

e) Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun vaaraa.
f) Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojaa. Tämä vähentää sähköiskun vaaraa.

3) Henkilösujoaus

a) Käyttäessäsi sähkötyökalua pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavan henkilövahingon.
b) Käytä henkilösujoausvarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulosuojaimen käyttäminen vähentää henkilövahinkojen vaaraa.
c) Estä tahaton käynnistäminen. Varmista, että virtakytkin on OFF-asennossa, ennen kuin kytket sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat työkalun käteesi tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisää onnettomuusvaaraa.
d) Poista kaikki säätöavaimet tai vääntimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivään osaan jäänyt säätöavain tai väännin voi aiheuttaa henkilövahingon.
e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa.
f) Pukeudu oikein. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla

liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.

g) Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamia vaaroja.
h) Vaikka käyttäisit usein erilaisia työkaluja, vältä liiallista itsevarmuutta ja huomioi aina työkalun turvallisuusohjeet. Epähuomiossa suoritetut toimenpiteet voivat johtaa vakaviin henkilövahinkoihin sekunnin murto-osassa.

4) Sähkötyökaluista Huolehtiminen

a) Älä kohdista sähkötyökaluun liikaa voimaa. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuun käyttötarkoitukseen.
b) Älä käytä työkalua, jos virtakytkin ei toimi. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava.
c) Irrota sähkötyökalun pistoke pistorasiasta ja/tai irrota sen akku (jos irrotettavissa) ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingon vaaraa.
d) Varastoi sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai näihin ohjeisiin perehtymättömien henkiöiden käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.
e) Pidä sähkötyökalut kunnossa. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavat onnettomuuksia.
f) Pidä leikkaavat pinnat terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompi hallita.
g) Käytä sähkötyökalua ja sen tarvikkeita, kuten poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyä vaaratilanne.
h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina sekä öljyttöminä ja rasvattomina. Liukkaat kahvat ja pinnat heikentävät työkalun hallinnan ja ohjauksen turvallisuutta odottamattomissa tilanteissa.

5) Akkukäyttöisten Työkalujen Käyttäminen ja Niistä Huolehtiminen

a) Käytä ainoastaan valmistajan suosittelemaa latauslaitetta. Tietyntyppiselle akulle soveltuva latauslaite voi aiheuttaa tulipalon vaaran käytettynä yhdessä toisen akun kanssa.

b) Käytä sähkötyökalussa vain siihen tarkoitettuja akkuja. Muiden akkujen käyttäminen voi aiheuttaa tulipalon tai onnettomuuden vaaran.
c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden läheltä, kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten esineiden läheltä. Ne voivat oikosulkea akun navat. Akun napojen oikosulkeminen voi aiheuttaa palovamman tai tulipalon.
d) Oikosulku voi aiheuttaa nesteen vuotamisen akusta. Vältä koskemasta tähän nesteeseen. Jos nestettä pääsee vahingossa iholle, huuhtele vedellä. Jos tätä nestettä pääsee silmään, ota yhteys lääkäriin. Akkuneste voi ärsyttää tai aiheuttaa palovamman.
e) Vaurioitunutta tai muokattua akkua tai työkalua ei saa käyttää. Vaurioituneissa tai muokatuissa akuissa voi esiintyä odottamattomia häiriöitä, jotka voivat aiheuttaa tulipaloja, räjähdysvaaroja tai henkilövahinkoja.
f) Akku ja työkalu tulee suojata tulelta sekä liian korkealta lämpötilalta. Mikäli akku altistuu tulelle tai yli 130 °C lämpötilalle, seurauksena voi olla räjähdys.
9) Noudata kaikkia latausohjeita, akkua tai työkalua ei saa ladata ohjeissa annettujen lämpötilavälien ulkopuolella. Virheellisen latauksen tai annettujen lämpötilavälien ulkopuolella lataamisen seurauksena akku voi vaurioitua ja tulipalovaara kasvaa.

6) Huolto

a) Korjauta työkalu valtuutetulla asentajalla. Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Tämä varmistaa sähkötyökalun turvallisuuden.
b) Vaurioituneita akkuja ei saa koskaan huoltaa. Ainoastaan valmistaja tai valtuutetut huoltoliikkeet saavat huoltaa akkuja.

Lisäturvasääntöjä jyrsimille

• Käytä puristimia tai muuta käytännöllistä tapaa kiinnittää ja tukea työkappale tukevalle alustalle. Työn pitäminen käsin tai vartaloa vasten on epävakaata ja saattaa johtaa kontrollin menetykseen.
• ÄLÄ leikkaa metallia.
• Pidä kahvat ja tartuntapinnat kuivina, puhtaina sekä öljyttöminä ja rasvattomina. Tämä mahdollistaa työkalun paremman hallinnan.
• Säilytä varma ote molemmilla käsillä työkalusta, jotta käynnistyminen ei yllätä sinua. Pidä työkalusta aina tiukasti kiinni käytön aikana.
• Noudata aina terän valmistajan nopeussuosituksia, sillä jotkin terämallit vaativat tietyn nopeuden turvallisuuden tai suorituskyvyn takaamiseksi. Jos et ole varma oikeasta nopeudesta tai kohtaat ongelmia, ota yhteyttä terän valmistajaan.
• Pidä kädet poissa leikkausalueelta. Älä koskaan kurottele työkappaleen alle mistään syystä. Pidä jyrsimen runko vakaasti työkappaleessa kiinni leikkauksen aikana.

- Älä koskaan käynnistä moottoriyksikköä, kun se ei ole kiinni jyrsimen rungossa. Moottoria ei ole tarkoitettu pidettäväksi kädessä.

- Pidä leikkauspaine tasaisena. Moottoria ei saa ylikuormittaa.

- Käytä teräviä teriä. Tylsät terät voivat aiheuttaa jyrsimen yllättävän kääntymisen tai sakkaamisen paineen alla.

- Varmista, että moottori on pysähtynyt kokonaan ennen kuin lasket jyrsimen alas. Jos terä pyörii edelleen, kun laitat työkalun alas, se voi aiheuttaa onnettomuuden tai vahingon.

- Varmista, että jyrsimen terä on pois työkappaleesta ennen moottorin käynnistämistä. Jos terä on kosketuksissa työkappaleen kanssa moottorin käynnistyessä, se voi aiheuttaa jyrsimen hypähtämisen, mikä voi johtaa vaurioon tai loukkaantumiseen.

- Poista AINA akku ennen säätämistä tai terän vaihtoa.

- Pidä kädet poissa terien ulottuvilta, kun moottori on käynnissä, jotta estät henkilövahingot.

- Älä koskaan koske terään välittömästi käytön jälkeen. Se voi olla erittäin kuuma.

- Varmista, että työkappaleen alla on jyrsinterälle riittävästi tyhjää tilaa, kun leikkaat läpi.

- Kiristä holkkimutteri huolellisesti, jotta estät terän liukumisen.

- Älä koskaan kiristä holkkimutteria ilman, että terä on holkissa.

- Älä käytä tässä työkalussa jyrsinteriä, joiden halkaisija on yli 30 mm.

- Vältä myötäjyrsintää (leikkaus vastakkaiseen suuntaan kuvassa O esitettyyn suuntaan verrattuna). Myötäjyrsintä lisää hallinnan menetyksen riskiä ja täten henkilövahinkovaaraa. Kun myötäjyrsintää vaaditaan (peruutettaessa kulman ympäri), ole erittäin varovainen, jotta säilytät jyrsimen hallinnan. Tee pienempiä leikkauksia ja poista mahdollisimman vähän materiaalia jokaisella leikkauksella.

- Käytä aina suora-, profiili-, muoto-, ura- tai ponttijyrsinteriä varren halkaisijalla, joka vastaa työkalun holkin kokoa.

- Käytä aina nopeudelle 30 000 min ^-1 sopivia jyrsinteriä, jotka on merkitty sen mukaisesti.

- Jyrsintä ei saa pitää kädessä ylösalaisin tai vaaka-asennossa. Moottori voi irrota rungosta, jos sitä ei ole kiinnitetty oikein ohjeiden mukaisesti.

- Tyhjennä työalue vieraista esineistä ennen moottorin käynnistämistä.

- Älä käytä jyrsinpöydällä.

- Lastusuoja (jos kuuluu laitteeseen) tulee pitää aina puhtaana ja paikoillaan.

- Karan lukituspainiketta ei saa painaa moottorin ollessa käynnissä. Muutoin karan lukitus voi vaurioitua.

- Varmista aina, ettei työpinnalla ole nauloja tai muita vieraita esineitä. Mikäli laitteella leikataan naulaan, terä ja työkalu voi ponnahtaa ylöspäin.

Vaarat

Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat:

• Kuulon heikkeneminen.

- Lentävien kappaleiden aiheuttamat henkilövahingot.

- Käytön aikana kuumenevien varusteiden aiheuttamat palovammat.

- Pitkäaikaisen käyttämisen aiheuttamat henkilövahingot.

SÄILYTÄ NÄMÄ OHJEET

Latauslaitteet

DEWALT-laturit eivät vaadi säätöä ja niiden käyttö on suunniteltu mahdollisimman helpoksi.

Sähköturvallisuus

Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että akun jännite vastaa laitteen tyyppikilpeen merkittyä jännitettä. Tarkista myös, että latauslaitteen jännite vastaa sähköverkon jännitettä.

Tämä DEWALT-latauslaite on kaksoiseristetty EN60335 -säädösten mukaisesti, joten maadoitusjohtoa ei tarvita.

Jos virtajohto vaurioituu, se on korvattava uudella johdolla, jonka voi hankkia DEWALTin huolto-organisaation kautta.

Jatkojohdon käyttäminen

Jatkojohtoa saa käyttää vain, jos se on ehdottoman välttämätöntä. Käytä latauslaitteen vaatimukset täyttävää hyväksyttyä jatkojohtoa. Lisätietoja on Tekniset tiedoissa. Johdinten pienin koko on 1 mm² ja suurin pituus 30 m. Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

Tärkeitä turvallisuusohjeita latauslaitetta käytettäessä

SÄILYTÄ NÄMÄ OHJEET: Tämä ohjekirja sisältää tärkeitä turvallisuus- ja käyttöohjeita yhteensopiviin akkulatureihin (katso Tekniset tiedoissa).

- Lue kaikki laturin, akkuyksikön ja akkuyksikköä käyttävän tuotteen ohjeet ja varoitusmerkinnät ennen laturin käyttöä.

ITUS: Sähköiskun vaara. Älä päästä nestettä laturin Se voi aiheuttaa sähköiskun.

ITUS: Suosittelemme vikavirtasuojalaitteen käyttöä, vikavirtasuojan laukaisuvirta on enintään 30mA.

MIO: Palovamman vaara. Loukkaantumisriskin tämiseksi lataa vain ladattavia DEWALT-akkuja.

Muun tyyppiset akut voivat haljeta ja aiheuttaa henkilövahingon ja vaurioita.

MIO: Lapsia tulee valvoa ja varmistaa, että he eivät tteella.

HUOMAUTUS: Joissakin olosuhteissa vieras materiaali voi aiheuttaa oikosulkuja laturin sisällä oleviin suojaamattomiin latauskontakteihin laturin ollessa kytkettynä sähköverkkoon. Vieraat johtavat aineet, kuten teräsvilla, alumiinifolio tai metallihiukkaskertymät, niihin kuitenkaan rajoittumatta, on pidettävä poissa laturin

aukoista. Irrota laturi aina tehonsyötöstä, kun laturissa ei ole akkua. Irrota laturi tehonsyötöstä ennen kuin yrität puhdistaa sitä.

• ÄLÄ YRITÄ ladata akkuyksikköä millään muulla laturilla kuin tässä käyttöohjeessa mainituilla. Laturi ja akkuyksikkö on suunniteltu erityisesti toimimaan yhdessä.
• Näitä latureita ei ole tarkoitettu käytettäväksi mihinkään muuhun tarkoitukseen kuin ladattavien DEWALT-akkujen lataamiseen. Muu voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Älä jätä laturia sateeseen tai lumeen.
• Vedä pistokkeesta äläkä johdosta, kun irrotat laturia verkkovirrasta. Tämä vähentää pistokkeen ja sähköjohdon vahingoittumisen riskiä.
• Varmista, että johto sijaitsee niin, että sen päälle ei astuta, siihen ei kompastu tai että siihen ei muuten kohdistu vaurioita tai rasitusta.
• Älä käytä jatkojohtoa ellei se ole ehdottoman välttämätöntä. Jatkojohdon virheellinen käyttö voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Älä laita mitään esineitä laturin päälle tai laita laturia pehmeälle pinnalle, joka saattaa tukkia ilmanvaihtoaukot ja aiheuttaa liiallisen sisäisen lämmön. Sijoita laturi pois lämpölähteiden läheltä. Laturi tuulettuu kotelon päällä ja pohjassa olevien aukkojen kautta.
• Älä käytä laturia, jos johto tai pistoke on vahingoittunut— vaihdata ne välittömästi.
• Älä käytä laturia, jos siihen on kohdistunut terävä isku, se on pudotettu tai muuten vahingoittunut millään tavalla. Vie se valtuutettuun huoltoon.
• Älä pura laturia. Vie se valtuutettuun huoltoon, jossa se huolletaan tai korjataan. Virheellinen kokoaminen voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Jos virtajohto on vahingoittunut, valmistajan, huollon tai vastaavan pätevän henkilön täytyy vaihtaa se välittömästi.
• Irrota laturi pistorasiasta ennen kuin yrität puhdistaa sitä. Tämä vähentää sähköiskun vaaraa. Akkuyksikön poistaminen ei vähennä riskiä.
• ÄLÄ KOSKAANyritä yhdistää kahta laturia yhteen.
• Laturi on suunniteltu toimimaan tavallisella 230 V:n kotitalouden sähkövirralla. Älä yritä käyttää mitään muuta kuin määritettyä jännitettä. Tämä ei koske autolaturia.

Akun lataaminen (Kuva [Fig.] C)

1. Yhdistä laturi sopivaan pistorasiaan ennen kuin laitat akun paikoilleen.
2. Aseta akku 1 laturiin ja varmista, että akku on hyvin paikoillaan laturissa. Punainen (latauksen) merkkivalo vilkkuu toistuvasti ilmoittaen, että latausprosessi on alkanut.
3. Kun lataus on valmis, punainen valo jää palamaan jatkuvasti. Akku on täysin ladattu ja sitä voidaan käyttää heti tai sen voi jättää laturiin. Poista akku laturista painamalla akun vapautuspainiketta 2.

HUOMAA: Jotta varmistat litiumioniakkujen parhaimman mahdollisen suorituskyvyn ja pitkän käyttöiän, akku tulee ladata täyteen ennen ensimmäistä käyttöä.

Laturin toiminta

Katso akun lataustaso alla olevista merkkivaloista.

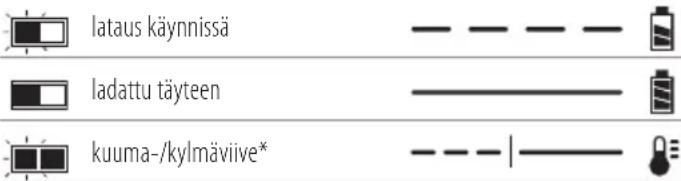

Laturin merkkivalot

lataus käynnissä ladattu täyteen kuuma-/kylmäviive*

* Punainen merkkivalo vilkkuu edelleen ja keltainen merkkivalo palaa kyseisen toiminnon aikana. Kun akku on saavuttanut oikean lämpötilan, keltainen merkkivalo sammuu ja laturi jatkaa latausta.

Yhteensopiva(t) laturi(t) ei(eivät) lataa viallista akkua. Jos laturin merkkivalo ei syty, akku on viallinen.

HUOMAA: Tämä voi tarkoittaa myös laturivikaa.

Jos laturi ilmoittaa ongelmasta, vie laturi ja akku testattavaksi valtuutettuun huoltopalveluun.

Akun kuuma-/kylmäviive

Kun laturi tunnistaa liian kuuman tai kylmän akun, se käynnistää automaattisesti akun kuuma-/kylmäviiveen, jolloin lataus käynnistyy vasta sitten, kun akku on saavuttanut hyväksyttävän lämpötilan. Laturi siirtyy tämän jälkeen automaattisesti akun lataustilaan. Tämä toiminto takaa akun maksimaalisen käyttöiän. Kylmä akku latautuu hitaammin kuin lämmin akku. Akku latautuu hitaammin koko latausjakson ajan, sen latautumisnopeus ei palaudu nopeaksi, vaikka akku lämpenisi. DCB118-laturissa on sisäinen puhallin akun jäähdytystä varten. Puhallin kytkeytyy automaattisesti päälle, kun akun jäähdytys on tarpeen. Älä koskaan käytä laturia, jos puhallin ei toimi oikein tai jos tuuletusaukot on tukittu. Laturin sisälle ei saa asettaa vieraita esineitä.

Elektroninen suojausjärjestelmä

XR Li-Ion -laitteissa on elektroninen suojausjärjestelmä, joka suojaa akkua ylikuormitukselta, ylikuumenemiselta tai suurelta purkautumiselta.

Työkalu sammuu automaattisesti, jos sähköinen suojausjärjestelmä käynnistyy. Jos näin tapahtuu, laita litiumioniakku laturiin, kunnes se on kokonaan latautunut.

Asennus seinään

Nämä laturit on tarkoitettu asennettaviksi seinään tai käytettäviksi pystyasennossa pöydän tai työtason päällä. Jos laturi asennetaan seinään, sijoita laturi pistorasian lähettyville ja kauas kulmista tai muista esteistä, jotka voivat haitata ilmavirtausta. Käytä laturin takaosaa mallina kiinnitysruuvien kiinnittämisessä seinään. Asenna laturi hyvin kiinnitysruuveilla (hankittava erikseen), joiden pituus on vähintään 25,4 mm ruuvin kannan halkaisijan ollessa 7–9 mm. Kiinnitä ruuvit puuhun optimaaliseen syvyyteen jättäen ruuvista näkyville noin 5,5 mm. Kohdista laturin takana olevat reiät ruuveihin ja kiinnitä ne reikiin.

Laturin puhdistusohjeet

VAROITUS: Sähköiskuvaara. Irrota laturi

A. Pustorasiasta ennen puhdistusta. Lika ja rasva voidaan poistaa laturin ulkopuolelta kankaalla tai pehmeällä, ei-metallisella harjalla. Älä käytä vettä tai puhdistusaineita. Älä päästä mitään nestettä työkalun sisään. Älä upota mitään työkalun osaa nesteeseen.

Akkuyksikkö

Tärkeitä turvallisuusohjeita kaikkia akkuja käytettäessä

Kun tilaat uutta akkua, ilmoita tuotenumero ja jännite.

Kun uusi akku otetaan pakkauksesta, sitä ei ole ladattu täyteen. Lue seuraavat turvaohjeet ennen akun ja latauslaitteen käyttämistä. Noudata annettuja ohjeita.

LUE KAIKKI OHJEET

• Älä lataa tai käytä räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Akun laittaminen laturiin tai poistaminen laturista voi sytyttää pölyn tai kaasun.
• Älä koskaan pakota akkua laturiin. Älä muokkaa akkuyksikköä millään tavalla saadaksesi sen sopimaan yhteensopimattomaan laturiin, sillä akkuyksikkö saattaa murtua ja aiheuttaa vakavan henkilökohtaisen vaurion.
  • Lataa akkuyksiköt vain DEWALT-latureilla.
• ÄLÄ roiskuta vettä tai upota veteen tai muihin nesteisiin.
• Älä säilytä tai käytä työkalua ja akkuyksikköä paikassa, jossa lämpötila voi saavuttaa tai ylittää 40 °C (kuten kesällä ulkokatoksissa tai metallirakennuksissa).
• Älä hävitä akkua polttamalla, vaikka se olisi vaurioitunut pahasti tai tullut elinkaarensa päähän. Akku voi räjähtää poltettaessa. Litium-ioniakkuja poltettaessa syntyy myrkyllisiä kaasuja ja aineita.
• Jos akun sisältöä pääsee iholle, huuhtele heti miedolla saippualla ja vedellä. Jos akkunestettä pääsee silmään, huuhtele avointa silmää vedellä 15 minuutin ajan kunnes ärsytys lakkaa. Jos on hakeuduttava lääkärin hoitoon, ilmoita, että akun elektrolyytti on nestemäisten orgaanisten karbonaattien ja litiumsuolojen seosta.
• Avatun akkukennon sisältö voi ärsyttää hengitysteitä. Hakeudu raittiiseen ilmaan. Jos oireet jatkuvat, ota yhteys lääkäriin.

VAROITUS: Palovamman vaara. Akkuneste voi syttyä dinessaan kipinälle tai liekille.

VAROITUS: Älä koskaan yritä avata akkuyksikköä mistään syystä. Jos akkuyksikön kotelo on murtunut tai vahingoittunut, älä laita sitä laturiin. Älä riko, pudota tai vahingoita akkuyksikköä. Älä käytä akkuyksikköä tai laturia, johon on osunut terävä isku, joka on pudotettu tai vahingoittunut millään tavalla (esim. lävistetty naulalla, isketty vasaralla, astuttu päälle). Se voi aiheuttaa jopa kuolettavan sähköiskun. Vahingoittuneet akkuyksiköt tulee palauttaa huoltoon kierrätystä varten.

VAROITUS: Tulipalovaara. Älä varastoi tai kärna akkuja niin, että metalliesineet pääsevät

kosketuksiin akun napoihin. Laturia ei saa esimerkiksi asettaa liinojen päälle, taskuihin, työkalukoteloihin, tuotepakkauksiin, laatikkoihin, jne., joissa on irtonaisia nauloja, ruuveja, avaimia, jne.

HIOMIO: Kun työkalua ei ole käytössä, laita se sveneen vakaalle alustalle, jossa se ei aiheuta

kompastumisen tai putoamisen vaaraa. Jotkut työkalut, joissa on suuret akkuyksiköt, seisovat pystyssä akkuyksikön varassa, mutta ne kaatuvat helpommin.

Kuljetus

VAROITUS: Tulipalovaara. Akkujen kuljetus voi johtaa tulipaloon, jos akkunavat pääsevät vahingossa kosketuksiin johtaviin materiaaleihin. Akkuja kuljettaessa tulee varmistaa, että akkujen navat on suojattu ja eristetty hyvin materiaaleista, jotka voivat päästä niihin kosketuksiin ja aiheuttaa oikosulun.

HUOMAA: Litiumioniakkuja ei saa kuljettaa ruumaan menevissä matkatavaroissa.

DEWALT-akut täyttävät kaikkien soveltuvien teollisuudenalaa koskevien ja lakisääteisten kuljetusmääräyksien vaatimukset, niihin kuuluvat muun muassa YK:n vaarallisen tavaran kuljetussuositukset, kansainvälisen ilmakuljetusliiton (IATA) vaarallisen tavaran määräykset, vaarallisten aineiden kansainvälisen merikuljetussäännöstön (IMDG) määräykset sekä eurooppalainen sopimus vaarallisten tavaroiden kansainvälisistä tiekuljetuksista (ADR). Litiumionikennot ja -akut on testattu YK:n vaarallisen tavaran suosituksien osion 38,3 mukaisesti koskien testausohjeita ja testikriteerejä.

Useimmissa tapauksissa DEWALT-akkujen kuljetukset eivät kuulu luokan 9 vaarallisten materiaalien määräyksien piiriin. Yleisesti ottaen luokan 9 määräykset soveltuvat vain toimituksiin, jotka sisältävät energialuokaltaan yli 100 wattitunnin (Wh) litiumioniakun. Wattitunnit on merkitty kaikkiin litiumioniakkuihin. Määräyksien monimutkaisuuden vuoksi DEWALT ei suosittele yksistään litiumioniakkujen kuljetusta ilmateitse niiden wattitunneista riippumatta. Akkuja sisältävät työkalupakkaukset (yhdistelmäpakkaukset) voidaan kuljettaa ilmateitse määräyksien soveltamisalan ulkopuolella, jos akkuun merkityt wattitunnit ovat korkeintaan 100 Wh.

Oli kyseessä odotettu tai täysin säännöstelty kuljetus, kuljettajien vastuulla on ottaa selvää viimeisimmistä pakkausta, merkkiä/merkintää sekä dokumentaatiota koskevista määräyksistä.

Tämän ohjekirjan osion tiedot on annettu hyvässä uskossa ja niiden uskotaan olevan tarkkoja asiakirjan luontihetkellä. Mitään takuita, välillisiä tai suoria, ei kuitenkaan anneta.

Ostajan vastuulla on taata, että toiminta on soveltuvien määräyksien mukaista.

FLEXVOLT™-akun kuljetus

DEWALT FLEXVOLT™-akkuja on kahdenmallisia: Käyttö ja kuljetus.

Käyttötila: Kun FLEXVOLT™-akkua käytetään sellaisenaan tai se on DEWALT 18 V -tuotteessa, se toimii 18 V akkuna. Kun FLEXVOLT™-akku on 54 V tai 108 V (kaksi 54 V akkua) tuotteessa, se toimii 54 V akkuna.

Kuljetustila: Kun kansi on asennettu FLEXVOLT™-akkuun, se on kuljetustilassa. Säilytä kansi kuljetusta varten.

Kuljetustilassa kennosarjat on katkaistu akussa sähköisesti, jolloin ne vastaavat kolmea alhaisemman Wh-arvon omaava akkua

verrattuna yhteen suuremman Wh-arvon omaavaan akkuun. Kun kolmen akun Wh-arvo on pienempi, tietyt suurempaa Wh-arvoa koskevat akkujen kuljetusmääräykset voidaan välttää.

Kuljetuksen Wh-arvo voi esimerkiksi ilmoittaa 3 x 36 Wh, toisin sanoen kolme 36 Wh:n paristoa. Käytön Wh-arvo voi ilmoittaa 108 Wh (koskee yhtä paristoa).

Esimerkki käyttöä ja kuljetusta koskevasta merkinnästä

Use: 108 Wh

Transport: 3x36 Wh

Säilytyssuositukset

1. On suositeltavaa säilyttää akku viileässä ja kuivassa paikassa poissa suorasta auringonpaisteesta sekä liallisesta kylmyydestä tai kuumuudesta. Akku toimii mahdollisimman tehokkaasti ja pitkään, kun sitä säilytetään huoneenlämpötilassa, kun se ei ole käytössä.
2. Pitkän säilytyksen aikana täyteen ladattu akku on suositeltavaa säilyttää viileässä ja kuivassa paikassa irti laturista.

HUOMAA: Akkuja ei saa asettaa säilöön täysin tyhjinä. Akku on ladattava ennen käyttöä.

Latauslaitteen ja akun tarrat

Näissä ohjeissa kuvattujen kuvakkeiden lisäksi laturissa ja akussa voi olla seuraavat merkit:

Lue käyttöohjeet ennen käyttämistä.

Latausajan tiedot ovat Tekniset tiedoissa.

Älä työnnä sähköä johtavia esineitä laitteen sisään.

Älä lataa vaurioitunutta akkua.

Älä altista vedelle.

Vaihdata vialliset akut heti.

Lataa vain lämpötilassa 4–40 °C.

Käytettäväksi vain ulkona.

Toimita akku kierrätykseen ympäristöystävällisellä tavalla.

Lataa DEWALT-akut ainoastaan yhteensopivilla DEWALT-latureilla.

Jos muita kuin yhteensopivia DEWALT-akkuja ladataan DEWALT-laturilla, akut voivat räjähtää tai aiheuttaa muita vaaratilanteita.

Älä hävitä akkuyksikköä polttamalla.

KÄYTTÖ (ilman kuljetussuojaa). Esimerkki: Wh-arvo ilmoittaa 108 Wh (yksi 108 Wh:n paristo).

KULJETUS (sisäänrakennetulla kuljetussuojalla). Esimerkki: Wh-arvo ilmoittaa 3 x 36 Wh (kolme 36 Wh:n paristoa).

Akun Tyyppi

DCW600, DCW604 ja toimivat 18 voltin akulla.

Näitä akkuja voidaan käyttää: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Katso lisätietoja kohdasta

Tekniset tiedoissa.

Pakkauksen Sisältö

DCW600

1 Jyrsin kiinteällä rungolla
1 Kiinteän rungon pölynkeräyslaite
1 Perusmallinen ohjausviivain
1 Holkki 8 mm
1 Holkki 1/4"
1 Avain
1 Pyöreä alarunko

DCW604

1 Jyrsin kiinteällä rungolla ja upotusrungolla
1 Pyöreä alarunko
1 Upotusrungon pölynkeräyslaite
1 Kiinteän rungon pölynkeräyslaite
1 Perusmallinen ohjausviivain
1 Upotusrungon ohjausviivain
1 Holkki 8 mm
1 Holkki 1/4"
1 Avain
1 Keskitysväline

Pakkauksen sisältö:

1 Litiumioniakku (C1, D1, L1, M1, P1, S1, T1, X1, Y1 mallit)
2 Litiumioniakut (C2, D2, L2, M2, P2, S2, T2, X2, Y2 mallit)
3 Litiumioniakut (C3, D3, L3, M3, P3, S3, T3, X3, Y3 mallit)
1 Käyttöohje

HUOMAA: Akut, laturit ja pakkaukset eivät kuulu N-malleihin. Akut ja laturit eivät kuulu NT-malleihin. B-malleihin kuuluvat Bluetooth®-akut.

HUOMAA: Bluetooth®-merkki ja logot ovat Bluetooth®, SIG, Inc.:in rekisteröityjä tavaramerkkejä, joita DEWALT käyttää lisenssillä. Muut tavaramerkit ja -nimet ovat vastaavien omistajien omaisuutta.

Työkalun merkinnät

Seuraavat kuvakkeet näkyvät työkalussa:

Lue käyttöohjeet ennen käyttämistä.

Käytä kuulosuojaimia.

Käytä suojalaseja.

Näkyvä säteily. Älä katso suoraan valoon.

Päivämääräkoodin Sijainti (Kuva C)

Päivämääräkoodi 22 on merkitty koteloon. Se sisältää myös valmistusvuoden.

Esimerkki:

2019 XX XX

Valmistusvuosi

Kuvaus (Kuva A)

VAROITUS: Älä tee työkaluun tai sen osiin mitään nöksia. Tällöin voi aiheutua omaisuustai henkilövahinkoja.

1 Akku
2 Akun vapautuspainike
3 Virtakytkin
4 Nopeudensäädin
5 Syvyydensäätörengas
6 Moottori
7 Karan lukituspainike
8 Kara
9 Ohjaustapin ura
10 Työvalot
11 Mikrosäädön asteikko

12 Lukitusvipu
13 D-muotoinen alarunko
14 Revolverisyvyyden pysäytin
15 Syvyyden säätötanko
16 Upotuksen lukitusvipu
17 Ohjaustapit
18 Upotusrungon sivukahvat
19 Moottorin pysäytin
20 Upotuksen alarunko
21 Pyöreä alarunko

Käyttötarkoitus

Tämä työkalu on tarkoitettu puun, puutuotteiden ja muovien ammattimaiseen keskiraskaaseen jyrsintään varreltaan 6–8 mm:n terillä.

ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja.

ÄLÄ anna lasten koskea tähän työkaluun. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

- Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteen kanssa.

KOKOAMINEN JA SÄÄDÖT

VAROITUS: Vakavan henkilövahingon vaaran valentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

VAROITUS: Käytä ainoastaan DEWALT-akkupakkauksia ja jaureita.

Akun Asentaminen ja Poistaminen Työkalusta (Kuva C)

HUOMAA: Parhaiden tuloksien saavuttamiseksi on varmistettava, että akku 1 on ladattu täyteen.

Akun Asentaminen Työkalun Kahvaan

1. Kohdista akku 1 kahvan sisällä oleviin kiskoihin (Kuva C).
2. Liu'uta se kahvaan, kunnes akku on hyvin paikoillaan laitteessa ja varmista, ettei se irtoa.

Akun Poistaminen Työkalusta

1. Paina akun vapautuspainiketta 2 ja vedä akku ulos työkalun kahvasta.
2. Laita akku laturiin, kuten käyttöohjeen laturiosassa kuvataan.

Tasomittarilla Varustetut Akut (Kuva C)

Joissakin DEWALT-akuissa on tasomittari, jossa on kolme vihreää LED-merkkivaloa. Merkkivalot osoittavat akun jäljelle jäävän virtatason.

Kytke tasomittari päälle painamalla ja pitämällä tasomittarin painiketta 46 alhaalla. Jokin kolme vihreän LED-merkkivalon valoyhdistelmä syttyy osoittaen jäljelle jäävän virtatason. Kun akkuvirran taso on käyttörajan alapuolella, tasomittari ei syty ja akku on ladattava.

HUOMAA: Tasomittari osoittaa akkuvirran tason ainoastaan viitteellisesti. Se ei osoita työkalun toiminnallisuutta ja se voi vaihdella tuoteosien, lämpötilan ja loppukäyttäjän käytön mukaan.

Terän asentaminen ja poistaminen (Kuva D)

Terän asentaminen

1. Poista moottoriyksikkö runkoyksiköstä. Katso kohta Moottorin poistaminen kiinteästä rungosta tai Moottorin poistaminen upotusrungosta (tarvittaessa).
2. Puhdista ja laita halutun jyrsinterän pyöreä varsi mahdollisimman syvälle löysättyyn holkkiin ja vedä sitä sitten ulos noin 1,6 mm verran.
3. Paina karan lukituspainiketta 7 ja pidä karan akselia paikallaan, kun samalla käännät holkkimutteria 23 myötäpäivään mukana toimitetulla kiintoavaimella HUOMAA: Yksikkö on varustettu useilla karan lukituspykälillä, mikä mahdollistaa valinnaisen jyrsimen manuaalisen kiristystavan räikkätyyppisesti.

Kiristäminen manuaalisesti räikkätyyppisesti:

a. Vapauta paine karan lukituspainikkeesta 7 irrottamatta kiintoavainta holkkimutterista 23.

b. Käännä kiristyssuunta palauttaaksesi vääntöasento niin, että kiintoavain on edelleen holkkimutterissa.
c. Paina karan lukituspainiketta uudelleen ja käännä kiintoavainta myötäpäivään.
d. Toista toimenpide, kunnes saavutat halutun holkkimutterin kireyden.
HUOMAUTUS: Vältä holkin vaurioittamista. Älä koskaan kiristä holkkia ilman terää.

Terän irrottaminen

1. Poista moottoriyksikkö runkoyksiköstä (katso kohta Moottorin poistaminen kiinteästä rungosta tai Moottorin poistaminen upotusrungosta.
2. Paina karan lukituspainiketta 7 ja pidä karan akselia paikallaan, kun samalla käännät holkkimutteria 23 vastapäivään pakkaukseen kuuluvalla kiintoavaimella.

Löysääminen manuaalisesti räikkätyyppisesti:

1. Vapauta paine karan lukituspainikkeesta 7 irrottamatta kiintoavainta holkkimutterista 23.
2. Käännä löysäyssuunta palauttaaksesi vääntöasennon niin, että kiintoavain on edelleen holkkimutterissa 23.
3. Paina karan lukituspainiketta 7 uudelleen ja käännä kiintoavainta vastapäivään.
4. Toista toimenpide, kunnes holkkimutteri 23 on irti ja jyrsinterä voidaan poistaa.

Holkit

HUOMAA: Älä koskaan kiristä holkkimutteria asentamatta ensin siihen jyrsinterää. Tyhjän holkin kiristäminen edes käsin voi vahingoittaa holkkia.

Kun haluat muuttaa holkkikokoja, ruuvaa holkkikokoonpano irti yllä kuvatulla tavalla. Asenna haluttu holkki päinvastaisessa järjestyksessä. Holkki ja holkkimutteri on liitetty toisiinsa. Älä yritä irrottaa holkkia holkkimutterista.

Lukitusvivun säätäminen (Kuva E)

Lukitusvivun lukitsemiseen ei tule käyttää liiallista voimaa. Liiallinen voimankäyttö voi vahingoittaa runkoa.

Kun lukitusvipu on kiinnitetty, moottorin ei pitäisi liikkua rungossa.

Säätäminen on tarpeen, jos lukitusvipu ei kiinnity ilman voiman käyttöä tai jos moottori liikkuu rungossa kiinnittämisen jälkeen.

Lukitusvivun kiinnitysvoiman säätö:

1. Avaa lukitusvipu 12 (kiinteä runko) tai 40 (upotusrunko).
2. Käännä kuusiokoloavaimella lukitusvivun säätöruuvia 24 pienin portain. Ruuvin kääntäminen myötäpäivään kiristää vipua ja ruuvin kääntäminen vastapäivään löysää vipua.

Alarungon keskittäminen (Kuvat A, F1–F3)

Jos alarungon säätö, vaihto tai asennus on tarpeen, keskitysvälineen käyttö on suositeltavaa. Keskitystyökalussa on kartio ja tappi.

Säädä alarunko seuraavien ohjeiden mukaan.

Kuva F1 esittää D-muotoisen alarungon säätämisen kiinteässä rungossa.

Kuva F2 esittää alarungon säätämisen upotusrungossa.

Kuva F3 esittää pyöreän alarungon säätämisen kiinteässä rungossa.

1. Löysää mutta älä poista alarungon ruuveja 25 niin, että alarunko liikkuu vapaasti.
2. Laita tappi holkkiin ja kiristä holkkimutteri.
3. Laita moottori runkoon ja kiinnitä lukitusvipu 12 / 40 runkoon.
4. Laita kartio tappiin ja paina kartiota kevyesti alas, kunnes se pysähtyy. Näin alarunko keskitetään.
5. Pidä kartiosta kiinni ja kiristä alarungon ruuvit.

Tulkkiohjaimien käyttäminen

Tulkkiohjaimet sopivat upotuksen alarunkoon. Kiinteässä rungossa tulkkiohjaimien tulee sopia pyöreään alarunkoon.

HUOMAA: D-muotoiseen alarunkoon ei voi liittää tulkkiohjaimia ja sen kanssa voidaan käyttää halkaisijaltaan enintään 30 mm:n jyrsinteriä.

Tulkkiohjaimien käyttäminen

1. Asenna tulkkiohjain alarunkoon kahdella ruuvilla ja kiristä huolellisesti.
2. Keskitä alarunko. Katso kohta Alarungon keskittäminen.

Kiinteän rungon ohjausviivaimen asentaminen (Kuva G)

Kiinteän rungon ohjausviivain (malli DE6913) kuuluu pakkaukseen.

1. Poista moottori kiinteästä rungosta. Katso kohta Moottorin poistaminen kiinteästä rungosta.
2. Poista tasakantaruuvit 27 ohjausviivaimen rei'istä.
3. Liu'uta ohjausviivain 26 ohjausviivaimen kiinnitysaukkoon 28 kiinteän rungon sivussa (Kuva G). Laita kaksi tasakantaruuvia oikeisiin reikiin alarungossa ja kiinnitä reunaohjain. Kiristä osat.
4. Noudata kaikkia ohjausviivaimen mukana toimitettuja ohjeita.

HUOMAA: Poista ohjausviivain toimimalla päinvastaisessa järjestyksessä. Kun olet poistanut ohjausviivaimen, laita aina kaksi tasakantaruuvia 27 ohjausviivaimen reikiin niiden hukkaamisen estämiseksi.

Upotusrungon ohjausviivain asentaminen ohjaustangoilla, vain mallissa DCW604 (Kuva H)

Ohjausviivain ohjaintankojen kanssa saattaa sisältyä upotusrunkoyksikköösi. Erityisohjausviivain (malli DE6913) on myös saatavissa paikalliselta jälleenmyyjältä tai huollosta eri hintaan.

1. Kiinnitä ohjaustangot 36 jyrsimen upotusrunkoon.
2. Kiinnitä siipiruuvit 37 ja jouset 38 runkoon.
3. Kiristä siipiruuvit 37.
4. Liu'uta ohjausviivan 39 tankojen päälle.

5. Kiinnitä siipiruuvit 37 ja jouset 38 ohjausviivaimeen.

6. Kiristä siipiruuvit tilapäisesti. Katso kohta Ohjausviivaimen säätö.

Ohjausviivaimen säätö (Kuvat A, H)

Noudata kaikkia ohjausviivaimen mukana toimitettuja asennusohjeita.

1. Vedä leikkuulinja materiaaliin.
2. Laske jyrsimen runkoa kunnes terä koskettaa työkappaletta.
3. Lukitse upotusmekanismi vapauttamalla upotuksen lukitusvipu 16.
4. Sijoita jyrsin leikkuulinjalle. Jyrsinterän leikkaavan ulkoreunan täytyy olla osua yhteen leikkuulinjan kanssa.
5. Liu'uta ohjausviivaa 39 työkappaletta kohti ja kiristä siipiruuvit 37.

Pölynpoistojärjestelmän kiinnittäminen kiinteään runkoon (Kuva I)

Yhdistä jyrsin pölynpoistojärjestelmään seuraavasti pölyn keräämistä varten:

1. Poista moottoriyksikkö runkoyksiköstä. Katso kohta Moottorin poistaminen kiinteästä rungosta.
2. Liitä pölynpoistojärjestelmän liitososa 29 runkoon kuvan mukaisesti. Kiristä siipiruuvit 30 tiukasti käsin.
3. Liitä letkusovitin pölynpoistojärjestelmän liitososaan.
4. Huomaa pölynpoistojärjestelmän sijainti käyttäessä pölynpoistojärjestelmän liitososaa. Varmista, että pölynpoistojärjestelmä on tukevasti ja että sen letku ei häiritse työskentelyä.

Pölynpoistojärjestelmän kiinnittäminen upotusrunkoon, vain mallissa DCW604 (Kuva J)

1. Poista moottoriyksikkö runkoyksiköstä. Katso kohta Moottorin poistaminen upotusrungosta.
2. Liu'uta pölynpoistojärjestelmän liitososassa 35 oleva salpa 31 (pikkukuva) upotusrungon syvennykseen ja napsauta salpa 32 (pikkukuva) upotusrungon reikään.
3. Kiinnitä runkoon mukana toimitetulla muovisella alustalaatalla 33 ja siipiruuvilla 34. Kiristä siipiruuvi tiukasti käsin.
4. Liitä letkusovitin pölynpoistojärjestelmän liitososaan. Huomaa pölynpoistojärjestelmän sijainti käyttäessä pölynpoistojärjestelmän liitososaa. Varmista, että pölynpoistojärjestelmä on tukevasti ja että sen letku ei häiritse työskentelyä.

Asetus: Kiinteä runko (Kuvat A, K, L)

Moottorin asettaminen kiinteään runkoon

1. Avaa lukitusvipu 12 rungossa.
2. Jos syvyydensäätörengas 5 ei ole moottorissa 6, kierrä syvyydensäätörengas moottoriin, kunnes rengas on noin puolivälissä moottorin ylä- ja alaosan välillä kuvan mukaisesti. Laita moottori runkoon kohdistamalla ura moottorissa 6 rungon ohjaustappeihin 17.

Liu'uta moottoria alas, kunnes syvyydensäätörengas napsahtaa paikalleen.

HUOMaa: Ohjaustappien urat 9 sijaitsevat moottorin molemmilla puolilla, joten se voidaan sijoittaa kahteen suuntaan.

1. Säädä leikkauksen syvyyttä kääntämällä syvyydensäätörengasta. Katso kohta Leikkaussyvyyden säätäminen.

2. Sulje lukitusvipu 12, kun olet saavuttanut haluamasi syvyyden. Katso lisätietoa leikkaussyvyyden asettamisesta kohdasta Leikkaussyvyyden säätäminen.

Leikkaussyvyyden säätäminen (Kuva L)

1. Avaa lukitusvipu 12 ja käännä syvyydensäätörengasta 5, kunnes terä koskettaa kevyesti työkappaletta. Renkaan kääntäminen myötäpäivään nostaa sahauspäätä ja renkaan kääntäminen vastapäivään laskee sahauspäätä.
2. Käännä mikrosäädön asteikkoa 11 myötäpäivään, kunnes 0 asteikolla kohdistuu syvyydensäätörenkaan alaosassa olevan osoittimen kanssa.
3. Käännä syvyydensäätörengasta, kunnes osoitin kohdistuu halutun syvyyden merkintään mikrosäädön asteikolla 11. HUOMaa: Jokainen merkki säädettävällä asteikolla osoittaa 0,4 mm:n syvyyden muutosta ja yksi täysi (360°) renkaan kierros muuttaa syvyyttää 12,7 mm.
4. Sulje lukitusvipu 12 ja lukitse runko.

Moottorin poistaminen kiinteästä rungosta (Kuva K)

1. Poista akku moottorista. Katso kohta Akun asentaminen ja poistaminen.
2. Avaa lukitusvipu 12 rungossa.
3. Tartu moottoriyksikköön yhdellä kädellä ja paina molempia pikavapautussalpoja 45.
4. Tartu toisella kädellä runkoon ja vedä moottori rungosta.

Asetus: Upotusrunko, vain mallissa DCW604 (Kuvat A, M)

Moottorin asettaminen upotusrunkoon

1. Poista syvyydensäätörengas 5 moottorista 6. Sitä ei käytetä upotusrungon kanssa.
   HUOMaa: Napsauta syvyydensäätörengas kiinteään runkoon, kun se ei ole käytössä, jotta osa ei häviäisi.
2. Avaa upotusrungon lukitusvipu 40.
3. Varmista, että karan lukituspainike osoittaa eteenpäin ja laita moottori 6 runkoon kohdistamalla ura moottorissa rungon ohjaustappeihin 17. Liu'uta moottoria alas, kunnes moottori pysähtyy moottorin pysäytttimeen 19.
4. Sulje lukitusvipu 40.

Upotusjyrsinnän syvyyden säätäminen (Kuva M)

VAPOITUS: Leikkautumisvaara. Älä vaihda verisyvyyden pysäyttimen asentoa, kun jyrsin on käynnissä. Kätesi ovat tällöin liian lähellä jyrsimen päätä.

VAROITUS: Kiristä AINA liikerajoituksen Maserit samanaikaisesti hallinnan menetyksen

välttämiseksi. Odottamaton liike voi estää terän täydellisen sisään vetämisen.

VAROITUS: Hallinnan menetyksen välttämiseksi kukraajoituksen mutterit tulee asettaa niin, että terä voidaan vetää sisään jyrsimen runkoon irti työkappaleesta.

VAROITUS: Jotta henkilövahingot vältettäisiin, KOSKAAN säädä tai poista pysäytysmutteria.

Moottori voi kytkeytyä pois ja seurauksena voi olla hallinnan menetys.

HUOMIO: Kytke jyrsin päälle ennen leikkuupään upa tamista työkappaleeseen.

1. Avaa upotusmekanismi vetämällä upotuksen lukitusvipu 16 alas. Paina kahta kahvaa kevyesti alaspäin upottaaksesi jyrsimen mahdollisimman alas niin, että terä koskettaa juuri ja juuri työkappaletta.
2. Lukitse upotusmekanismi vapauttamalla upotuksen lukitusvipu 16.
3. Löysää syvyyden säätötanko 15 kääntämällä siipiruuvia 41 vastapäivään.
4. Liu'uta syvyyden säätötanko 15 alas, niin että se on alimman revolverisyvyyden pysäyttimen 14 kohdalla.
5. Liu'uta nollasäädintä 42 syvyyden säätötangossa alas niin, että sen yläpää on syvyyden säätötangon nollakohdassa 43.
6. Tartu syvyyden säätötangon yläosan pyälletystä osasta 15, liu'uta sitä ylös niin, että säädin 42 kohdistuu leikkauksen halutun syvyyden kanssa syvyyden säätötangossa 43.
7. Kiristä siipiruuvia 41, jotta syvyyden säätötanko pysyy paikallaan.
8. Pidä molemmat kädet kahvoissa ja avaa upotusmekanismi vetämällä upotuksen lukitusvipu 16 alas. Upotusmekanismi ja moottori siirtyvät ylös. Kun jyrsin on upotettu, syvyyden säätötanko osuu revolverisyvyyden pysäytttimeen, mikä mahdollistaa jyrsimen saavuttaa täsmälleen halutun syvyyden.

Kääntyvän revolverisyvyydenasetuksen käyttäminen portaittaiseen jyrsintään (Kuva M)

Jos vaadittava jyrsinnän syvyys on enemmän kuin yhdellä jyrsinnällä voidaan suorittaa, käännä revolverisyvyydenasetinta niin, että syvyydenrajoitin 15 kohdistuu pitempään revolverisyvyyden pysäytttimeen. Käännä jokaisen jyrsinnän jälkeen revolverisyvyydenasetinta niin, että syvyydenrajoitin kohdistuu lyhyemmän tuen kohdalle, kunnes lopullinen jyrsintäsyvyys on saavutettu.

VAROITUS: Älä vaihda revolverisyvyyden pysäyttimen dsehtoa, kun jyrsin on käynnissä. Kätesi ovat tällöin liian lähellä jyrsimen päätä.

Upotusjyrsinnän syvyyden hienosäätö (Kuva M)

Pyällettyä nuppia 44 syvyyden säätötangon pohjassa voidaan käyttää pienten säätöjen tekemiseen.

1. Pienennä jyrsintäsyvyyttä kääntämällä nuppia myötäpäivään (jyrsimen päältä katsoen).

2. Suurenna jyrsintäsyvyyttä kääntämällä nuppia vastapäivään (jyrsimen päältä katsoen).

HUOMaa: Nupin yksi täydellinen kierto muuttaa syvyyttä noin 1 mm syvyydessä.

Moottorin poistaminen upotusrungosta (Kuva M)

1. Poista akku moottorista. Katso kohta Akun asentaminen ja poistaminen.
2. Avaa lukitusvipu 40 rungossa.
3. Tartu yhdellä kädellä moottoriyksikköön ja toisella kädellä runkoon, vedä moottori upotusrungosta.

TOIMINTA

Käyttöohjeet

VAROITUS: Noudata aina turvaohjeita ja määräyksiä. VAROITUS: Vakavan henkilövahingon vaaran vahentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Käsien oikea asento (Kuva N1, N2)

VAROITUS: Voit vähentää vakavan henkilövahingon väreka pitämällä kädet AINA oikeassa asennossa.

VAROITUS: Voit vähentää vakavan henkilövahingon pitelemällä työkalua AINA tiukassa otteessa.

Kun käytössä on kiinteä runko, yhtä kättä tulee pitää akun päällä ja toista kättä kiinteän rungon ympärillä (Kuva N1). Upotusrunkoa käytettäessä sivukahvoihin tulee tarttua hyvällä otteella kuvan N2 mukaisesti.

Moottorin käynnistäminen ja pysäyttäminen (Kuva A)

HUOMIO: Ennen kuin käynnistät työkalun, tyhjennä työne vieraista esineistä. Pidä työkalusta varma ote, jotta käynnistyminen ei yllätä sinua.

HIOMIO: Jotta vältät henkilövahingot ja/tai vauriot vinnelstellylle työlle, anna sähköisen yksikön PYSÄHTYÄ KOKONAAN ennen kuin lasket työkalun alas.

Kytke laite päälle painamalla pölysuojatun kytkimen 3

"ON"-puolta, joka vastaa symbolia "I." Kytke laite pois päältä painamalla kytkimen "OFF"-puolta, joka vastaa symbolia "O".

Jyrsintä kiinteällä rungolla (Kuva C)

Aseta jyrsin kiinteään runkoon noudattamalla osion Asennus ja säädöt ohjeita.

Kun jyrsin on asetettu, asenna akku kuvan C mukaisesti ja aseta sen jälkeen jyrsimen nopeus (katso kohta Jyrsimen nopeuden valinta).

HUOMaa: Syötä jyrsintä aina leikkurin kiertosuuntaa vastakkaiseen suuntaan.

Jyrsintä upotusrungolla, vain mallissa DCW604 (Kuva A)

HUOMAA: Jyrsinnän syvyys on lukittu upotusrungon oletustilassa. Upotuksen lukitus vaatii käyttäjän toimia, jotta upotusmekanismi "vapauttaa lukituksen".

1. Paina upotuksen lukitusvipua 16 ja paina jyrsintä, kunnes terä saavuttaa asetetun syvyyden.
2. Vapauta upotuksen lukitusvipu 16, kun haluttu syvyys on saavutettu.

HUOMAA: Upotuksen lukitusvivun vapauttaminen lukitsee automaattisesti moottorin paikalleen.

HUOMAA: Jos lisävastusta tarvitaan, paina kädellä upotuksen lukitusvipua.

HUOMAA: Jos tarvitaan lisää kiristysvoimaa, paina vipua edelleen ja kiristä myötäpäivään.

1. Suorita jyrsintä.
2. Upotuksen lukitusvivun painaminen ottaa lukitusmekanismin poista päältä ja mahdollistaa jyrsinterän vapauttamisen työkappaleesta.
3. Sammuta jyrsin.

Syötön suunta (Kuva 0)

Syötön suunta on erittäin tärkeä jyrsittäessä ja voi tehdä eron onnistuneen työn ja pilalle menneen projektin välillä. Kuvissa näytetään syötön suunta muutamissa tyypillisissä jyrsinnöissä. Perussääntö on liikuttaa jyrsintä vastapäivään ulkopuolisessa jyrsinnässä ja myötäpäivään sisäpuolisessa jyrsinnässä.

Muotoile puukappaleen ulkoreuna näiden ohjeiden mukaan:

1. Muotoile katkopinta vasemmalta oikealle.
2. Muotoile suorasyinen pinta vasemmalta oikealle.
3. Leikkaa toinen katkopinta.
4. Viimeistele jäljellä oleva suorasyinen pinta.

Jyrsimen nopeuden valinta (Kuva A)

Katso kohta Nopeuden valintataulukko jyrsimen nopeuden valitsemiseksi. Säädä jyrsimen nopeutta kääntämällä nopeudensäädön valitsinta 4.

Pehmeä käynnistys

Kompaktit jyrsimet on varustettu elektroniikalla, joka sisältää pehmeän käynnistysominaisuuden, joka minimoi moottorin vääntöä käynnistettäessä.

Portaaton nopeudensäätö (Kuva A)

Jyrsimessä on säädettävä nopeuden valitsin 4, jonka 7 nopeusasetusta on välillä 16 000 - 25 500 kierr./min. Säädä nopeus kääntämällä nopeuden valitsinta 4.

HUOMAUTUS: Alhaisilla ja keskisuurilla nopeuksilla nopeuden säätö estää moottorin nopeuden laskemisen. Jos odotat kuulevasi nopeuden muutoksen ja jatkat moottorin kuormittamista, voit vahingoittaa moottoria ylikuumentamalla. Vähennä jyrsintäsyvyyttä ja/tai laske syöttönopeutta, jotta estät työkalun vahingoittumisen.

Kompaktit jyrsimet on varustettu elektroniikalla, jolla seurataan ja hallintaa työkalun nopeuttaa jyrsittäessä.

NOPEUDEN VALINTATAULUKKO*

VALITSIMENASETUS	LIKIMÄÄRINKierr./min	SOVELLUS
1 16 000		Suuren halkaisijan terät ja leikkurit2 17 500
3 19 100
4 20 700		Pienen halkaisijan terät ja leikkurit.Pehmeät puut, muovit, laminaatit.
5 22 300
6 23 900
7 25 500

*Tämän taulukon nopeudet ovat likimääräisiä ja ainoastaan viitteellisiä. Jyrsin ei välttämättä tuota luettelossa määritettyä valitsimen asetuksen nopeutta.

HUOMAA: Paremman lopputuloksen saavuttamiseksi kannattaa suorittaa useita kevyitä jyrsintäkerroksia yhden painavan sijasta.

Työvalot (Kuva A)

Työvalot 10 sijaitsevat moottorin 6 etuosassa. Työvalo voidaan sytyttää kytkemällä virtakytkin 3 päälle. Työvalot palavat 20 sekunnin ajan sen jälkeen, kun virtakytkin siirretään pois päältä.

HUOMAA: Työvalot on tarkoitettu välittömän työpinnan valaisuun, niitä ei ole tarkoitettu käytettäväksi taskulamppuna.

HUOMAA: Jos työvalot vilkkuvat, tarkista akun lataustaso. Virta voi olla loppumassa. Jos valot vilkkuvat akun ollessa ladattu, laite tulee viedä huoltopalveluun arvioitavaksi.

KUNNOSSAPITO

Työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan.

VAROITUS: Vakavan henkilövahingon vaaran valentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Laturia tai akkua ei voida huoltaa.

Voiteleminen

Tätä sähkötyökalua ei tarvitse voidella.

Puhdistaminen

VAVOITUS: Puhalla lika ja pöly kotelosta kuivalla ilhalla, kun sitä kertyy ilmanvaihtoaukkoihin tai niiden ympärille. Käytä tällöin hyväksyttyjä silmäsuojuksia ja hengityssuojainta.

VANOITUS: Älä koskaan puhdista muita kuin metallipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä

ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaa nesteeseen.

Moottorin ja rungon vahaaminen

Jotta ylläpidetään tasainen toiminta liikutettaessa moottoriyksikköä suhteessa runkoon, moottoriyksikön ulkopuoli ja rungon sisäpuoli voidaan vahata käyttämällä mitä tahansa kiinteää tai nestemäistä perusvahaa. Hankaa valmistajan ohjeiden mukaan vahaa moottoriyksikön ulkohalkaisijalle ja rungon sisähalkaisijalle. Anna vahan kuivua ja kiillota jäämät pehmeällä kankaalla.

Lisävarusteet

VAROITUS: Muita kuin DEWALT-lisävarusteita ei aatattu tämän työkalun kanssa, joten niiden

käyttäminen voi olla vaarallista. Käytä tämän laitteen kanssa vain DEWALTin suosittelemia varusteita vahingoittumisvaaran vähentämiseksi.

Saat lisätietoja jälleenmyyjältäsi.

Ympäristön suojeleminen

Erilliskeräys. Tuotteita ja akkuja, joissa on tämä merkintä, ei saa hävittää tavallisen kotitalousjätteen mukana.

Tuotteet ja akut sisältävät materiaaleja, jotka

voidaan kerätä tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet ja akut paikallisten määräyksien mukaisesti.

Lisätietoa on saatavilla osoitteesta www.2helpU.com.

Uudelleenladattava akku

Tämä pitkään kestävä akku on ladattava uudelleen, jos se ei enää tuota riittävää tehoa töissä, joihin teho on aikaisemmin riittänyt hyvin. Kun laitteen toiminta-aika on lopussa, se tulee hävittää ympäristöystävällisellä tavalla:

• Anna akun tyhjentyä kokonaan ja irrota se sitten laitteesta.
• litiumioniakkujen ovat kierrätettäviä. Vie ne jälleenmyyjälle tai paikalliseen kierrätyspisteeseen. Kerätyt akkuyksiköt kierrätetään tai hävitetään oikein.

SLADDLÖS BORSTLÖS FRÄS DCW600, DCW604

Gratulerar!
