KULLANIM KILAVUZU DWE627 DEWALT

Türkçe (orijinal talimatlardan çevrilmiştir) 130

Bir DEWALT aleti seçtiniz. Uzun süreli deneyim, sürekli ürün geliştirme ve yenilik DEWALT markasının profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline gelmesini sağlamaktadır.

Teknik Özellikleri

		DWE625 DWE625 DWE627
Voltaj V	AC	115 230 230
Tip 2 2 2
Giriş gücü G 2100 2300 2300
Yüksüz hız dak-1 9000 -			9000 -	9000 -
		22000	22000	22000
Freze taşıyıcı	mm	2 sütun	2 sütun	2 sütun
Freze taşıyıcı stroku	mm	80	80	80
Maks. kesme çapı	mm	50	50	50
Avrupa için bilezik boyutu	mm	12	12	12
İngiltere ve İrlanda için bilezik boyutu	inç	1/2	1/2	1/2
Ağırlık	kg	6,1	6,1	6,2

EN62841-2-17 uyarınca gürültü değerleri ve/veya titreşim değerleri (triaks vektör toplamı):

L_PA (emisyon ses basıncı seviyesi)	dB(A)	97,2	98,1	98,1
L_WA (ses güç seviyesi)	dB(A)	105,2	106,1	106,1
K (verilen ses seviyesi için belirsizlik)	dB(A)	2,5	2,5	2,5
Titreşim emisyon değeri a_h,hv=	m/sn2	4,1	3,1	3,1
Belirsizlik değeri K =	m/sn2	0,31	0,31	0,31

Bu bilgi sayfasında verilen titreşim ve/veya gürültü emisyonu düzeyi EN62841 dahilinde belirtilen standart teste uygun olarak ölçülmüştür ve aletleri birbiriyle karşılaştırmak için kullanılabilir. Maruz kalmaya dönük bir ön değerlendirme olarak kullanılabilir.

UYARI: Beyan edilen titreşim ve/veya gürültü emisyon aletin kullanıldığı genel uygulamaları yansıtır.

Bununla birlikte alet farklı uygulamalar için, farklı aksesuarla veya yeterince bakım yapılmadan kullanıldığında, titreşim ve/veya gürültü emisyonu değişebilir. Bu, toplam çalışma süresindeki maruz kalma seviyesini önemli ölçüde artırabilir.

Titreşim ve/veya gürültü maruz kalma seviyesine ilişkin bir tahminde bulunurken aletin kapalı kaldığı veya çalıştığı ancak gerçekte işi yapmadığı zamanlar da dikkate alınmalıdır. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde azaltabilir.

Operatörü titreşim ve/veya gürültünün etkilerinden korumak için aşağıdakiikiler gibi ilave güvenlik önlemleri tanımlayın: aleti ve aksesuarları iyi koruyun, ellerinizi sıcak tutun (titreşim için uygundur), çalışma sürelerini iyi organize edin.

AB Uygunluk Beyani

Makine Yönetmeliği

DWE625, DWE627

Daldırmalı Freze

DEWALT Teknik Veriler altında açıklanan bu ürünlerin aşağıdaki dilere uygun olduğunu beyan eder: 2006/42/EC, EN62841-1:2015 + AC:2015; EN62841-2-17:2017. Bu ürünler aynı zamanda 2014/30/EU ve 2011/65/EU Yönetmeliklerine de uygundur. Daha fazla bilgi için lütfen aşağıdaki adresten DEWALT ile irtibat kurun veya kılavuzun arkasına bakın. Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı DEWALT adına yapar.

Mr. Rergel

Markus Rompel

Mühendislik Birimi Başkan Yardımcısı, PTE-Europe DeWALT, Richard-Klinger-Straße 11, 65510, Idstein, Almanya

20.12.2024

UYARI: Yaralanma riskini azaltmak için, kullanım kılavuzunu okuyun.

Tanımlar: Güvenlik Talimatları

Aşağıdaki tanımlar her işaret sözcüğü ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkat ediniz.

TENLIKE: Engellenmemesi halinde ölüm veya ciddi yamanma ile sonuçlanabilecek çok yakın bir tehlikeli durumu gösterir.

UVIRI: Engellenmemesi halinde ölüm veya ciddi yarlanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

DIŞKAT: Engellenmemesi halinde önemsiz veya orta depeceli yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumları gösterir.

Elrik çarpması riskini belirtir.

Yun riskini belirtir.

ELEKTRIKLI EL ALETLERI İÇIN GENEL

GÜVENLIK TALIMATLARI

UVARI: Bu elektrikli aletle verilen tüm güvenlik

uyarılarını, talimatları, resimleri ve teknik özellikleri okuyun. Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olabilir.

BÜTÜN UYARI VE GÜVENLİKTALİMATLARINI İLERİDE BAKMAK ÜZERE SAKLAYIN

Uyarılarda yer alan «elektrikli alet» terimi şebeke elektriğiyle (kablolu) veya akü/pille (şarjlı) çalışan elektrikli aletinizi ifade etmektedir.

1) Çalışma alanının Güvenlığı

a) Çalışma alanını temiz ve aydınlik tutun. Karışık ve karanlık alanlar kazaya davetiye çıkartır.
b) Elektrikli aletleri, yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda çalıştırmayın. Elektrikli aletler, toz veya dumanları ateşleyebilecek kıvılcımlar çıkartır.
c) Bir elektrikli aleti çalıştırırken çocuklardan ve etraftaki kişilerden uzak tutun. Dikkatinizi dağılıcı şeyler kontrolü kaybetmenize neden olabilir.

2) Elektrik Güvenlığı

a) Elektrikli aletlerin fisleri prizlere uygun olmalıdır. Fis üzerinde kesinlikle hiçbir değişiklik yapmayın. Topraklı elektrikli aletlerde hiçbir adaptör fişi kullanmayın. Değiştirilmemiş fisler ve uygun prizler elektrik çarpması riskini azaltacaktır.
b) Borular, radyatörler, ocaklar ve buzdolapları gibi topraklanmamış yüzeylerle vücut temasından kaçının. Vücudunuzun topraklanması halinde yüksek bir elektrik çarpması riski vardır.
c) Elektrikli aletleri yağmura maruz bırakmayın veya islatmayın. Elektrikli alete su girmesi elektrik çarpması riskini arttıracaktır.
d) Elektrik kablosunu uygun olmayan amaçlarla kullanmayın. Elektrikli aleti kesinlikle kablosundan tutarak taşımayın, çekmeyin veya prizden çıkartmayın. Kabloyu sıcakın, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskini arttırır.
e) Elektrikli bir aleti açık havada çalıştırıyorsanız, açık havada kullanıma uygun bir uzatma kablosu kullanın. Açık havada kullanıma uygun bir kablonun kullanılması elektrik çarpması riskini azaltır.
f) Eğer bir elektrikli aletin nemli bir bölgede çalıştırılması zorunluysa, bir artık akım aygıtı (RCD) korumalı bir kaynak kullanın. Bir RCD kullanılması elektrik şoku riskini azaltır.

3) Kışisel Güvenlık

a) Elektrikli bir aleti kullanırken her zaman dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Elektrikli bir aleti yorgunken veya ilaç ya da alkolün etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmayla sonuçlanabilir.

b) Kişisel koruyucu ekipmanları mutlaka kullanın. Daima koruyucu gözlük takın. Koşullara uygun toz maskesi, kaymayan güvenlik ayakkabıları, baret veya kulaklık gibi koruyucu donanımların kullanılması kişisel yaralanmaları azaltacaktır.
c) İstem dışı çalıştırılmasını önleyin. Aleti güç kaynağına ve/veya aküye bağlamadan, yerden kaldırmadan veya taşımadan önce düğmenin kapalı konumda olduğundan emin olun. Aleti, parmağınız düzme üzerinde bulunacak Şek.de taşımak veya açık konumdaki elektrikli aletleri elektrik şebekesine bağlamak kazaya davetiye çıkartır.
d) Elektrikli aleti açmadan önce tüm ayarlama anahtarlarını çıkartın. Elektrikli aletin hareketli bir parçasına takılı kalmış bir anahtar kişisel yaralanmaya neden olabilir.
e) Ulaşmakta zorlandığınız yerlerde kullanmayın. Daima sağlam ve dengeli basın. Bu, beklenmedik durumlarda elektrikli aletin daha iyi kontrol edilmesine olanak tanır.
f) Uygun Şek.de giyinin. Bol elbiseler giymeyin ve takı takmayın. Saçınızı ve elbiselerinizi hareketli parçalardan uzak tutun. Bol elbiseler ve takılar veya uzun saç hareketli parçalara takılabilir.
g) Eğer kullandığınız üründe toz emme ve toplama özellikleri olan ataşmanlar varsa bunların bağlı olduğundan ve doğru Şek.de kullanıldığından emin olun. Bu ataşmanların kullanılması tozla ilgili tehlikeleri azaltabilir.
h) Aletlerin sık kullanımı sonucu oluşan aşinalığın keyfi davranışta bulunmanıza ve aletle ilgili güvenlik ilkeleri ihmal etmenize neden olmasına izin vermeyin. Dikkatsiz bir hareket bir anda ciddi yaralanmalara neden olabilir.

4) Elektrikli Aletlerin Kullanımı ve Bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet, belirlendiği kapasite ayarında kullanıldığında daha iyi ve güvenli çalışacaktır.
b) Düğme açmıyor ve kapatmıyorsa elektrikli aleti kullanmayın. Düğmeyle kontrol edilemeyen tüm elektrikli aletler tehlikelidir ve tamir edilmesi gerekmektedir.
c) Herhangi bir ayar, aksesuar değişimi veya elektrikli aletlerin saklanması öncesinde fişi güç kaynağından çekin ve/veya eğer demonte edilebilir tipteyse, bataryayı aletten ayırın. Bu tür önleyici güvenlik tedbirleri elektrikli aletin istem dışı olarak çalıştırılması riskini azaltacaktır.
d) Elektrikli aleti, çocukların ulaşamayacağı yerlerde saklayın ve elektrikli aleti tanımayan veya bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikelidir.
e) Elektrikli aletleri iyi durumda muhafaza edin. Hareketli parçalardaki hizalama hatalarını ve

tutuklukları, parçalardaki kırılmalar ve elektrikli aletin çalışmasını etkileyebilecek tüm diğer koşulları kontrol edin. Hasarlı ise, elektrikli aleti kullanmadan önce tamir ettirin. Kazaların çoğu, elektrikli aletlerin bakımının yeterli Şek.de yapılmamasından kaynaklanır.

f) Kesim aletlerini keskin ve temiz tutun. Bakımı uygun Şek.de yapılmış keskin kesim uçlu kesim aletlerinin sıkışma ihtimali daha düşüktür ve kontrol edilmesi daha kolaydır.
g) Elektrikli aleti, aksesuarlarını ve aletin diğer parçalarını kullanırken bu talimatlara mutlaka uyun ve çalışma ortamının koşullarını ve yapılacak işin ne olduğunu göz önünde bulundurun. Elektrikli aletin öngörülen işlemler dışındaki işlemler için kullanılması tehlikeli durumlara neden olabilir.
h) Tüm tutamakları ve tutma yerlerini kuru, temiz ve üzerinde yağ ile gres bulunmayacak Şek.de muhafaza edin. Kaygan tutamaklar ve tutma yerleri, beklenmedik durumlarda aletin güvenli bir Şek.de tutulması ve kontrol edilmesine izin vermez.

5) Servis

a) Elektrikli aletinizi, sadece orijinal yedek parçaların kullanıldığı yetkili servisine tamir ettirin. Bu, elektrikli aletin güvenliğinin muhafaza edilmesini sağlayacaktır.

Frezeler için Güvenlik Talimatları

a) Kesici kendi kablosuna temas edebileceğinden elektrikli aleti, yalıtımlı sap yüzeyinden tutun. Akım bulunan kablolarla temas ettiğinde, akım elektrikli aletin iletken metal parçaları üzerinden kullanıcıya iletilerek elektrik çarpmasına yol açabilir.
b) İş parçasını stabil bir yüzeye sabitlemek ve desteklemek için kelepçe veya başka pratik yöntemler kullanın. İş parçasını elinizle tutmak veya vücudunuza dayamak denge ve kontrol kaybına neden olabilir.
c) Tutma yerlerini kuru, temiz, yağ ve gresten arındırılmış şekilde tutun. Bu, aletin daha iyi kontrol edilmesini sağlar.
d) Başlangıç torkuna karşı koymak için aleti iki elinizle tutmaya devam edin. Aleti çalışırken daima sıkıca kavrayın.
e) Ellerinizi tabanın üstündeki ve altındaki kesim alanından uzak tutun. İş parçasının altına asla hiç bir sebepten ötürü uzanmayın. Keserken, freze tabanını iş parçasıyla sıkıca temas halinde tutun.
f) Kullanımdan hemen sonra uca asla dokunmayın. Aşırı derecede sıcak olabilir.
g) Frezeyi aşağı koymadan önce motorun tamamen durduğundan emin olun. Alet aşağı koyulduğu zaman uç halen dönüyorsa bu durum kaza ya da hasara neden olabilir.
h) Motoru çalıştırmadan önce freze ucunun iş parçasına temas etmediğinden emin olun. Motor çalıştırıldığı zaman freze ucu iş parçasına temas ediyorsa, freze hasar ya da kazaya neden olacak şekilde ziplayabilir.
i) Kesme ucu için izin verilen hız, en azından elektrikli alet üzerinde yazan maksimum hıza eşit olmalıdır.

Kesme uçları nominal hızlarından daha hızlı çalışırsa kırılayabilir ve fırlayabilir.

j) Bazı uç tasarımları, güvenlik veya performans açısından belirli hızlar gerektirdiğinden, daima uç üreticisinin hız önerilerini izleyin. Uygun hızdan emin değişseniz veya herhangi bir sorunla karşılaşıyorsanız, uç üreticisine başvurun.
k) Bu alette 50mm (2") üzeri bir çapa sahip freze uçlarını kullanmayın.

Diğer Riskler

UYARI: 30mA veya daha düşük kaçak akım değerine sanlı bir kaçak akım rölesi kullanılmasını öneriyoruz.

İlgili güvenlik düzenlemelerinin uygulanması ve güvenlik cihazlarının kullanılmasına rağmen, bazı risklerden kaçınmak mümkün değildir. Bunlar:

• İşitme kaybı.
• Sıçrayan parçacıklar kaynaklı yaralanma riski.
• Çalışma sırasında ısınan aksesuarlardan kaynaklanan yanık tehlikesi.
• Uzun süreli kullanımdan kaynaklanan yaralanma riski.

Elektrik Güvenliği

Elektrik motoru sadece tek bir voltaj için tasarlanmıştır. Güç kaynağının, aletin üretim etiketindeki voltajla uyumlu olup olmadığını daima kontrol edin.

Satın aldığınız DEWALT alet EN62841 uyarınca çift yalıtımlıdır; bu nedenle topraklama kablosuna gerek yoktur.

Kablo zarar görürse, tehlikeli bir durum oluşmasını önlemek için sadece DEWALT veya yetkili bir servis tarafından değiştirilmelidir.

Şebeke Fişi Değiştirme (Yalnızca İngiltere ve İrlanda)

Yeni bir şebeke fişinin takılması gerekiyorsa:

• Eski fisi güvenli bir şekilde atın.
• Kahverengi kabloyu fişte akım olan uca bağlayın.
• Mavi kabloyu nötr uca bağlayın.

Topraklama ucuna bağlantı yapılmamalıdır.

Kaliteli fislerle birlikte verilen bağlantı talimatlarını izleyin. İngiltere'de kullanılan 230V fis için önerilen sigorta: 13 A.

115 V Ünitelere Bir Elektrik Fişi Takma (Yalnızca İngiltere ve İrlanda)

- Takılan fiş BS EN 60309 (BS4343), 32 Amper ile uyumlu olmalıdır.

: Kablo kelepçesinin, kablo kılıfına doğru ve sıkı bir takıldığından daima emin olun.

Uzatma Kablosu Kullanılması

Uzatma kablosu kullanılması gerekiyorsa bu cihazın güç girişine (Teknik Verilere bakın) uygun, onaylı bir 3 telli uzatma kablosu kullanın. Minimum iletken ebadı 1,5 mm²; maksimum uzunluk 30 m'dir.

Bir kablo makarası kullanırken, her zaman kabloyu tamamen makaradan çıkarın.

Paket İçeriği

Paket şunları içerir:

1Freze

1 Bilezik 12 mm (1/2" İngiltere ve İrlanda)

1Paralelkorkuluk

2Kılavuzçubuğu

1Kılavuzburç(30 mm)

122 mmanahtar

1 SA Toz emme borusu

1 Uzak Anahtar Kutusu (Sadece DWE627)

1Kullanımkılavuzu

• Nakliye sırasında alet, parçalar ve aksesuarlarda hasar oluşup oluşmadığını kontrol edin.
• Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için zaman ayırın.

Alet Üzerindeki Etiketler

Alet üzerinde, aşağıdaki uyarı sembolleri bulunmaktadır:

Aletle çalışmaya başlamadan önce bu kılavuzu okuyun.

Kulaklık takın.

Koruyucu gözlük takın.

Görünür radyasyon. Işığa bakmayın.

Tarih Kodu Konumu (Şek. [Fig.] A)

Üretim tarihi kodu 44 4 haneli bir yıldan ve ardından 2 haneli bir haftadan oluşur ve 2 haneli bir fabrika kodu eklenerek uzatılır.

Açıklama (Şek. A)

UVARI: Hiçbir zaman elektrikli aleti veya herhangi bir parçasını oştirmeyin. Hasar veya yaralanmayla sonuçlanabilir.

1 Hiz kontrol çarkı
2 Ana tutamaklar
3 Açma/kapama düğmesi
4 Ayar çarkı
5 Yükseklik durdurma çubuğu
6 Daldırma kilit kolu
7 Hızlı serbest bırakma düğmesi
8 Mil kilidi düğmesi
9 Bilezik grubu
10 Taban plakası
11 Çok konumlu torna durdurucu
12 Derinlik durdurma çubuğu
13 22 mm anahtar
14 Hızlı sıfirlama halkası
15 Hızlı yükseklik ayarlayıcı kilidi
16 Hızlı yükseklik ayarlayıcı
17 libre

18 Hassas ayarlayıcı
19 Hassas sıfirlama halkası
20 Kilitleme düğmesi svici

Kullanım Amacı

Bu DWE625 ve DWE627 frezeler, kereste, ahşap bazlı malzemeler ve plastiklerin profesyonel ağır hizmet tipi frezelenmesi için tasarlanmıştır.

Bu frezeler, oluk, kenar, profil ve yuvaların yanı sıra kopya frezeleme için tasarlanmıştır.

Islak koşullarda veya yanıcı sıvı ya da gazların mevcut olduğu ortamlarda KULLANMAYIN.

Kullandığınız DWE625 ve DWE627 profesyonel elektrikli aletlerdir.

Kullandığınız DWE627 bir freze tezgahına takılabilecek şekilde tasarlanmıştır. Freze, yalnızca freze tezgahları için geçerli yasal güvenlik gereksinimlerini karşılayan tezgahlara kurulabilir.

ÇOCUKLARIN alete erişmesine izin vermeyin. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaret edilmelidir.

• Küçük çocuklar ve engelliler. Bu cihaz yanlarında bir gözetmen olmadan küçük çocukların ve engellilerin kullanımına uygun değildir.
• Bu ürün, güvenliklerinden sorumlu kişinin gözetiminde olmadıklarında, fiziksel (çocuklar dahil), algısal veya zihinsel kapasite kaybı yaşamış deneyimsiz, bilgisiz ve yeteneksiz kişiler tarafından kullanılmamalıdır. Çocuklar asla bu ürünle yalnız bırakılmamalıdır.

DIŞKAT: Kumandalardan herhangi birini çalıştırmadan önce aşağıdaki bölümleri okuyun.

Daldırma Kilit Kolu (Şek. B)

Daldırma kilit kolu 6 çalışma ucunu belirli bir yükseklikte durdurmanıza olanak tanır.

1. Freze ucunu iş parçasına indirmek istediğinizde, yerine oturduğunu belirten bir "tık" sesi duyulana kadar daldırma kilit kolunu 6 aşağı bastırın.
2. Üniteyi önceden ayarladığınız durma noktasına ulaşana kadar alçaltabilirsiniz.
3. Aleti dikey hareket menzili boyunca yerine kilitlemek için hızlı serbest bırakma düğmesine 7 basın.

Bilezikler (Şek. C)

UYARI: Fırlama tehlikesi. Sadece takılı olan bileziğe uşfasla şafta sahip uçları kullanın. Daha matkap ucu şaftları güvenli olmaz ve çalışma sırasında gevşeyebilir.

DIŞKAT: Bir freze ucu takmadan bileziği asla sıkmayın. Boş bir bileziği sıkmak, elle dahi olsa, bileziğe zarar verebilir.

Bu frezeye bir bilezik dahil edilmiştir.

- 12 mm : Avrupa

- 1/2":Ingiltere

1. Bilezikleri 33 değiştirmek için, bilezik grubunu 9 sökün.

2. Eski bileziği, bilezik somunundan 34 sertçe çekin ve yeni bileziği 33 takın.

3. Yeni bilezik, bilezik somunundaki tutucu yayını geçecek şekilde sıkıca itin.

Çok Konumlu Torna Durdurucu (Şek. E)

UVARI: Freze çalışıyorken torna durdurma parçasını ağıyirmeyin. Bu, ellerinizin kesici kafasına çok yaklaşmasına neden olur.

Torna durdurucu 11 aletin aşağı doğru daldırılabileceği mesafeyi sınırlar. Farklı uzunluklara sahip olan ve derinlik durdurma çubuğunun 12 hareketini sınırlayarak kesme derinliğini belirlemeye yarayan üç vidadan oluşur.

1. Frezeleme derinliği, torna üzerinde uygun uzunluktaki vida seçilerek ayarlanabilir.
2. Vidaları doğru şekilde hizalamak için torna, kilitli durdurucularla döndürülebilir.
3. Frezeleme derinliğini belirleyen derinlik durdurma çubuğu ve torna durdurucunun etkileşimidir.
4. Sağlanan vidalardan hiçbirı istenen yüksekliğe yakın görünülyorsa, her biri alttaki altigen somunu gevşeterek ve ardından vidayı uygun uzunluğa getirmek için içeri veya dışarı çevirerek ayarlanabilir. Bu vidayı ayarladıktan sonra alttaki altigen somunu bir 8 mm anahtar 38 ile siktığınızdan emin olun.
5. Gerçek bir çalıştırma sırasında torna durdurucunun nasıl kullanılacağını ilişkin talimatlar için Frezeleme Derinliğinin Ayarlanması bölümüne bakın.

Yükseklik Durdurma Çubuğu ve Yükseklik Durdurma Ayar Düğmesi (Şek. H)

Yükseklik durdurma çubuğu 5 ve ayar düğmesi 4 ünitenin raylarda ne kadar yükseğe çıkabileceğini sınırlar. Sistem, daldırma serbest bırakma kolunun konumundan bağımsız olarak ünitenin yükselemediği yerde tam aşağıdaki, bileziğin alt kısmının iş parçasının 80 mm (3-5/32") üzerinde olduğu yerde tam yukarıya kadar ayarlanabilir.

Kolaylık sağlamak için, ayar çarkı, bu ayar çarkının yanındaki düğmeye hafifçe basarak hızlı konumlandırma için dişleri ayırmanıza olanak tanıyan bir hızlı serbest bırakma düğmesine 21 sahiptir.

NOT: Daldırmalı serbest bırakma kolu kilitliyse yükseklik durdurma ayar çarkını YUKARI hareket ettirmek ve ünite önce daldırma serbest bırakma kolu serbest bırakılarak ve ardından sıkılarak aşağı hareket ettirilirse ayar çarkını aşağı hareket ettirmek daha kolaydır.

MONTAJ VE AYARLAR

UYARI: Ciddi yaralanma riskini azaltmak için hangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve güç kaynağından çıkarın. Kazara çalıştırma yaralanmaya neden olabilir.

Bir Kesicinin Takılması ve Çıkarılması (Şek. C, G)

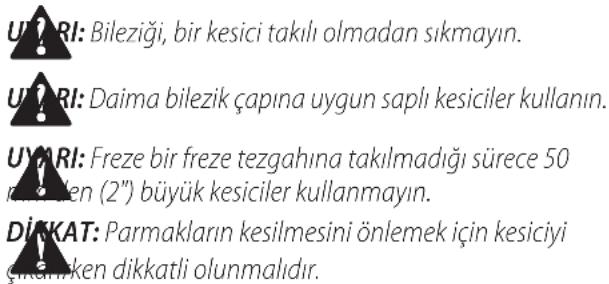

UMT-RI: Bileziği, bir kesici takılı olmadan sıkmayın. UMT-RI: Daima bilezik çapına uygun saplı kesiciler kullanın. UMT-RI: Freze bir freze tezgahına takılmadığı sürece 50 nilen (2") büyük kesiciler kullanmayın. DİRKAT: Parmakların kesilmesini önlemek için kesiciyi çıklarıken dikkatli olunmalıdır.

Bir Kesicinin Takılması

1. Kesicinin şaft uzunluğunun en az dörtte üçünü bilezik grubuna 9 takın.
2. Freze mili kilitlenene kadar mil kilidini 8 ileri doğru bastırın.
   NOT: Yerine takmak için mili hafifçe döndürmeniz gerekebilir.
3. Bilezik somununu 34 sikmak için ürünle birlikte gelen 22 mm anahtarla 13 saat yönünün tersine çevirin.

Bir Kesicinin Çıkartılması

1. Freze mili kilitlenene kadar mil kilit düğmesini 8 ileri doğru bastırın.
2. Bilezik somununu 9 gevşetmek için ürünle birlikte gelen 22 mm anahtarla 13 saat yönünde çevirin.
3. Bilezik somunu tam sıkılana ve ardından tekrar gevşeyene kadar anahtarı çevirmeye devam edin. Bu, bileziği serbest birakan, arıza korumalı mekanizmadır.
4. Kesici şimdi dışarı kaymalıdır.
   NOT: Kesiciyle işiniz her sona erdiginde, kesiciyi çıkartın ve güvenli bir yerde saklayın.

Hassas Yükseklik Ayarlayıcı (Şek. A, D, E)

DİRKAT: Daldırma kilitleme kolu kilidinin açık olduğundan eminolun. Hassas yükseklik ayarlayıcı mekanizmasını döndürmek için kesinlikle aşırı güç kullanmayın.

DİKAT: Altıgen somunların üzerindeki vidayı çıkarmayın.

Hassas yükseklik ayarlayıcı, taşınabilir modda veya freze bir tezgahın içinde tutulduğunda kullanılabilir.

Kesme Derinliğinin Ayarlanması (Şek. A, D, E)

Frezeniz, hem hızlı yükseklik ayarlayıcı hem de hassas yükseklik ayarlayıcı için bir sıfırlama halkası içeren yüksek hassasiyetli bir derinlik ayar sistemi ile donatılmıştır.

Sıfırlama Halkalı Derecelendirmeyi Kullanarak Hızlı Ayarlama

1. Derinlik durdurma hızlı yükseklik ayarlama kilidini 15 gevşetin.
2. Serbest bırakma kolunu 6 aşağıya bastırarak daldırma sınırlayıcının kilidini açın.
3. Freze taşıyıcısını, kesici iş parçası ile temas edine kadar indirin.

4. Hızlı kilitleme düğmesine 7 basın.

5. Burada hızlı yükseklik ayarlayıcıyı 16 sıfıra ayarlayın ve ince ayar sıfırlama halkasını 19 sıfırlayın. Derinlik durdurma çubuğu 12 torna durdurucuya 11 temas ediyor olmalıdır.

6. Hızlı yükseklik ayarlayıcıyı 16 ve uygun dereceyi kullanarak kesme derinliğini ayarlayın. Ayarlanan kesme derinliği ibre 17 ile gösterilir.
7. Hızlı yükseklik ayarlayıcı kilidini 15 sıkın.

Hassas Ayar

Derinlik şablonu kullanılmadığında veya kesim derinliğinin yeniden ayarlanması gerektiğinide hassas yükseklik ayarlayıcı 18 kullanılması önerilir.

1. Kesme derinliğini, Kesme Derinliğinin Ayarlanması bölümünde açıklandığı gibi ayarlayın.
2. Hassas yükseklik ayarlayıcıyı sıfıra ayarlamak için hassas sıfırlama halkasını 19 kullanın
3. Hassas yükseklik ayarlayıcıyı 18 gerekli konuma çevirin: bir tur yaklaşık 1 mm'ye ve 1 işaret 0,1 mm'ye karşılık gelir.

Daldırma Strokunun Sınırlandırılması (Şek. F)

1. Daldırma kilit kolunu 6 gevşetin ve freze taşıyıcıyı gerektiği gibi indirin.
2. Daldırma kilit kolunu 6 sıkın.
3. Somunu gereken şekilde ayarlayın.

Bir Kılavuz Burcunun Takılması (Şek. I)

İsteğe bağlı aksesuar, ayrıca satılmaktadır.

Kılavuz burçlar, bir şablonla birlikte, bir modelin kesilmesi ve şekillendirilmesinde önemli bir rol oynar.

- Vidalari 23 gösterilen şekilde kullanarak kılavuz burcu 22 freze tabanına 10 takın.

Yan Korkuluğun Takılması (Şek. J, K)

İsteğe bağlı aksesuar, ayrıca satılmaktadır.

NOT: Yan korkuluk, ilave ücretle yerel bayi ya da yetkili servis merkezinden temin edilebilir.

1. Kılavuz çubuğu 24 freze tabanına 10 takın.
2. Yan korkuluğu 25 çubuklar üzerinden kaydırın.
3. Kelebek somunları 26 geçici olarak sıkın.

Yan Korkuluğun Ayarlanması (Şek. J, K)

1. Malzeme üzerinde bir kesim çizgisi çizin.
2. Freze taşıyıcısını, kesici iş parçası ile temas edine kadar indirin.
3. Hızlı serbest bırakma düğmesine 7 basın ve ayar düğmesini 4 kullanarak taşıyıcının geri dönüşünü sınırlandırın.
4. Freze makinesini kesme çizgisine yerleştirin.
5. Yan korkuluğu 25 iş parçasına doğru kaydırın ve kelebek somunlarını 26 sıkın.
6. Ayar düğmesini 27 kullanarak yan korkuluğu hassas ayarlayın. Kesicinin dış kesim kenarı, kesim çizgisi ile örtüşmelidir.
7. Gerekirse istenen yönlendirme uzunluğunu elde etmek için vidaları 28 gevşetin ve şeritleri 29 ayarlayın.

Toz Emme (Şek. A, L, Q)

Kurşun içeren kaplamalar ve bazı ağaç türleri gibi malzemelerden gelen tozlar insan sağlığına zararlı olabilir. Tozun solunması alerjik reaksiyonlara ve/veya kullanıcıının veya diğer kişilerin solunum yolu enfeksiyonları yaşamasına neden açabilir. Kayın ve meşe tozu gibi bazı tozlar, özellikle ağaç işleme katkı maddeleriyle birleştığinde kansere yol açıcı maddeler olarak bilinmektedir.

Çalışılan malzeme için ülkenizde geçerli olan düzenlemelere uyun. Vakumlu süpürge, çalışılacak malzeme için uygun olmalıdır. Özellikle sağlığa zararlı veya kanserojen olan kuru tozları vakumla çekerken toz sınıfı M olan bir vakumlu süpürge kullanın.

Toz Emme Adaptörünün Bağlanması (Şek. L)

Toz emme adaptörü bir ana bölüm 30, bir kapak 31, bir emme borusu adaptörü 32, bir emme borusu vidası 37, iki taban vidası 35 ve iki taban somunundan 34 oluşur.

1. Kapağı 31 yerine kilitlenene kadar ana bölüm 30 üzerine kaydırın.
2. Ana bölümü 30 taban üzerine yerleştirin ve iki vida 35 ve somunlarla 34 yerine sabitleyin.
3. Frezenin üst kısmındaki vidayı 39 çıkarın ve emme borusu adaptörünü 32 frezeye monte etmek için bu vidayı kullanın.

Toz Emme Hortumunun Bağlanması (Şek. Q)

UYARI: Toz soluma riski. Yaralanmaları azaltmak için, LAKAMAN onaylı bir maske takın.

Aletle birlikte bir toz emme borusu adaptörü 32 verilir.

Çoğu toz emme aletinin boruları toz emici ağzına doğrudan takılmaya uygundur.

UYARI: Ağaç kesimi sırasında HER ZAMAN, yürürlükte olan toz toplama yönergeleriyle uyumlu toz toplama sistemi kullanın. Kullanılan çoğu elektrikli süpürgelerin borusu toz emme çıkışına doğrudan takılmaya uygundur.

1. Bir toz emme hortumunu 40, DEWALT AirLock sistemini kullanarak emme borusu adaptörüne 32 bağlayın.

NOT: Toz emme sistemi kullanırken, toz emicinin çalışma alanınızı işgal etmediğinden ve freze veya iş parçasına devrilmeyecek veya müdahale etmeyecek şekilde sabitlendiğinden emin olun. Toz emme hortumu ve güç kablosu da freze veya iş parçasına müdahale etmeyecek şekilde yerleştirilmelidir. Toz emici veya toz emici hortumu düzgün yerleştirilemiyorsa çıkartılmalıdır.

KULLANMA

Kullanma Talimatları

UVARI: Güvenlik talimatlarına ve geçerli yönetmeliklere darına uyun. UVARI: Ciddi yaralanma riskini azaltmak için kâşlangı bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve

güç kaynağından ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

Doğru El Pozisyonu (Şek. P)

: Ciddi yaralanma riskini azaltmak için, DAIMA gösterilen uygun el pozisyonunu kullanın.

: Ciddi yaralanma riskini azaltmak için, ani tepki line karşı aleti DAIMA sıkıca tutun.

Doğru el pozisyonu iki elin de ana kol 2 üzerinde olduğu pozisyondur.

Frezenin Kullanılması (Şek. A, M)

DİKAT: Frezeyi, kesici kafasını iş parçasına daldırmadan için.

DIKKAT:

• Aşırı kesme, motorun aşırı yüklenmesine veya aletin kontrol edilmesinin zorlaşmasına neden olabilir, 8 mm (5/16") çaplı olukları keserken kesme derinliği bir geçişte 15 mm'den (19/32") fazla olmamalıdır.
• 20 mm (25/32") çapa sahip bir uçla oluk keserken, kesme derinliği bir geçişte 5 mm (3/16") üzerinde olmamalıdır.
• Ekstra derin kanal açma için, giderek daha derin uç ayarlarıyla iki veya üç geçiş yapın.

DIKKAT:

- Düşük hızlarda uzun süre çalıştıktan sonra, makineyi yüksüz olarak maksimum hızda üç dakika çalıştırarak soğumasını bekleyin.

Daldırmalı freze ile her tür ahşap ve plastik üzerinde yaygın olarak kullanılan tüm frezeleme görevleri gerçekleştirililebilir:

• Oluk Açma
• Kiniş Açma
• Kanal Açma
• Köşe Kıvırma
• Profil Açma

Hatalı hız seçimi nedeniyle aletin aşırı yüklenmesini önlemek için aşağıdaki önerilen ayarları izleyin:

	KESICI ÇAPI
	10 - 30mm	30 - 50mm
MALZEME	HIZ SEÇIMI
Sert ahşap 7 - 5 6 - 2
Yumuşak ahşap 7 - 6 7 - 5
Sunta Kaplamalı 7 - 6 7 - 4
Plastik 7 - 5 7 - 4

nOT: Plastik laminatlarla kaplı panellerde sadece karbür uçlu kesiciler kullanılmalıdır. Sert laminatlar, çelik kesicileri hızla köreltir.

nOT: Daha iyi daldırmalı kayma hareketi için sütunlardaki toz veya kirleri sık temizleyin. Dalma hareketi istediğiniz kadar düzgün hareket etmiyorsa, sütunları kuru bir teflon yağlayıcı ile yağlayın.

1. Kesme derinliğini açıklandığı gibi ayarladıktan sonra, frezeyi, uç doğrudan keseceğiniz yerin üzerinde olacak şekilde konumlandırın.
2. Freze çalışırken üniteyi yumuşak bir şekilde iş parçasına indirin. FREZEYİ ZORLa BasTIRMaYa çaLİŞMaYIn.
3. Alet önceden ayarlanmış derinliğe ulaştığında, kilitlemek için hızlı serbest bırakma düğmesine 7 basın.
4. Frezelemeyi tamamladığınızda, kilidi açmak için daldırma kilit kolunu 6 itin ve yayın frezeyi doğrudan iş parçasından kaldırmasını sağlayın.
5. Frezeyi, daima kesicinin dönme yönünden ters yönde besleyin. Bkz. Şekil M.

Açma/Kapatma Düğmesi (Şek. A)

UYARI: Ciddi fiziksel yaralanma riskini azaltmak işkalaleti güç kaynağından ayırın ve veya ataşman ya da aksesuarları çıkarmadan/takmadan önce güç kaynağından bağlantısını kesin. Yanlışlıkla çalıştırma yaralanmaya yol açabilir.

1. Aleti çalıştırmak için açma/kapama tetik düğmesine 3 basın. Sürekli çalışması için tetik anahtarını sıkMaya devam edin veya kilit açma düğmesine 20 basın.

2. Üniteyi kapatmak için:

a. Kilit açma tetiği devreye alınmışsa, tetiği sıkarak ve bırakarak kilit açma düğmesini bırakın.
b. Kilit açma düğmesi devrede değilse tetiği tamamen bırakın.

Değişken Hız Düğmesi (Şek. A)

UVARI: Hız kumandasının çalışması durursa veya kesintili çalışyorsa, aleti kullanmayı hemen bırakın. Onarım için bir DEWALT merkezine veya yetkili servise götürün.

İKAZ: Frezelerde, kesme sırasında aletin hızını takip etmeyi ve korumayı sağlayan elektronik birimler mevcuttur. Düşük ve orta hızlı çalışmada, hız kontrolü motor hızının düşmesini önler. Bir hız değişimi duymayı ve motoru yüklemeye devam etmeyi umuyorsanız, aşırı ısınma nedeniyle motora zarar verebilirsiniz. Kesim derinliğini azaltın ve/veya aletin zarar görmesini önlemek için besleme hızını yavaşlatın.

Bir freze hızı seçmek için Hız Seçim Tablosuna bakın. Freze hızını kontrol etmek için hız düğmesini 1 çevirin. Hız, 9000 ila 22000 rpm arasında değişkendir ve hızlı arama 1 kullanılır.

1. Hız düğmesini gerekli konuma çevirin. Düğme kadranında 1 –7 arasındaki numaralar mevcuttur ve bunlar 9000 rpm ila 22000 rpm arası freze hızlarına karşılık gelir.
2. Geniş çaplı kesiciler için yavaş ayarları ve küçük çaplı kesiciler için hızlı ayarları kullanın.
3. Doğru ayar aynı zamanda malzemenin yoğunluğuna, kesme derinliğine ve frezenin besleme hızına da bağlı olacaktır. nOT: Dikkate değer bir motor devri kaybı, motorun aşırı yüklenmesi anlamına gelir.

HIZ SEÇİM ÇİZELGESİ

DÜĞME AYARI YAKLAŞIK devir/dakika

1 9000
2 11000
3 13000
4 15000
5 18000
6 20000
7 22000

Bu grafikteki hızlar yaklaşık değeri ifade eder ve sadece örnek verme amaçlıdır. Frezeniz, tam olarak düğme ayarı için listede belirtilen hızı üretmeyebilir.

UYARI: Bazı uç tasarımları, güvenlik veya performans açı dan belirli hızlar gerektirdiğinden, daima uç üreticisinin hız önerilerini izleyin.

Uygun hızdan emin değişeniz veya herhangi bir sorunla karşılaşıyorsanız, uç üreticisine başvurun.

LED Çalışma Lambası (Şek. G)

DİRKAT: Çalışma lambasına doğrudan bakmayın. Oğöz yaralanmalarına neden olabilir.

İki adet LED çalışma lambası 43 bilezik grubunun 9 hemen yanında bulunur.

1. Freze, ana güç kaynağına bağlıyken çalışma lambaları 43 sürekli olarak yanar.
2. Çalışma lambalarını kapatmak için frezenin ana güç kaynağıyla bağlantısı kesilmelidir.

NOT: Çalışma lambası, el feneri olarak kullanılması için değil yakın çalışma yüzeyinin aydınlatması için tasarlanmıştır.

Dalma Kilit Sisteminin Ayarlanması (Şek. B)

Dalma, tüm kesimler için tam otomatik olarak kilitlenir. Ağır kesim işlemleri için kolu alet gövdesine doğru ittiğinizden emin olun. Daldırma kilit kolu 6 konumu fabrikada, kol motor gövdesine değmeyecek şekilde ayarlanmıştır, hızlı serbest bırakma kolu itildiğinde daldırma kilit kolu gövdeye çarpmaya başlarsa, kilitleme kolu konumunu aşağıdaki gibi yeniden ayarlayın:

1. Hızlı serbest bırakma düğmesine 7 basın. Daldırma kolu kilidi otomatik olarak açılır.
2. Bir Torx 20 yıldız tornavida ucu 37 kullanırken, dalma kilit kolundaki 6 omuz vidasını 41 saat yönünün tersine altı tur çevirerek gevşetin. Asla tamamen çıkartmayın.
3. Daldırma kilidi kolunu kaldırın, döndürün ve daldırma kilidi kolunu 2 konumunda yeniden konumlandırın (saat on bir konumu).
4. Omuz vidasını sıkın.
5. Konum 2'ye ayarladıktan sonra kaydırma doğru değilse, 1'den 3'e kadar olan adımları tekrarlayın ve kilit kolunu 1 konumuna yeniden konumlandırın. Omuz vidasını sıkın.

Doğal Kereste Kalıplama

UYARI: Frezeme sırasında daldırmalı kilitleme kolunu dalımla kilitleyin.

Doğal ahşapların kenarlarını kalıplarken, her zaman önce uç damarı, ardından uzun damarı kalıplayın. Bu, kopukluk varsa, kopmanın uzun damarların frezelenmesi sırasında giderilmesini sağlar.

Frezeleme Derinliğinin Ayarlanması (Şek. D, E)

1. Kesici takılı frezeyi iş parçasının üzerine yerleştirin.
2. Çok konumlu torna durdurucuyu 11 gerektiği şekilde ayarlayın.
3. Derinlik durdurucuyu 15 sabit konumda tutan hızlı ayar düğmesini 12 gevşetin.
4. Daldırmaya başlamak için daldırma kilit kolunu 6 aşağı doğru bastırın.
5. Kesici iş parçasına dokunana kadar frezeyi yavaşça indirin ve hızlı serbest bırakma düğmesine 7 basarak yerine sabitleyin.
6. Hızlı yükseklik ayarlayıcıyı 16 çevirerek derinlik durdurma çubuğunun 12 çok konumlu torna durdurucuya 13 temas etmesini sağlayın. Hızlı yükseklik ayarlayıcı kilidini 15 sikarak yerine sabitleyin.
7. Kesme derinliğinin yeniden ayarlanması gerekiyorsa, brüt ayarlar için hızlı derinlik ayarlayıcı 16 veya net ayarlar için hassas yükseklik ayarlayıcı kullanılması önerilir.
8. Hassas yükseklik ayarlayıcıyı 18 kullanarak kesimin derinliğini ayarlayın NOT: Hassas yükseklik ayarlayıcının 18 bir tur dönüşü 1 mm'ye (3/64"), hızlı yükseklik ayarlayıcının 15 bir tur dönüşü 40 mm'ye (1-1/2") karşılık gelir
9. Hızlı sıfırlama halkasını 14 ve hassas sıfırlama halkasını 19 kullanarak kesme derinliğini okuyun.
10. Döner derinlik durdurucunun üstü ve derinlik durdurucunun tabanı arasındaki mesafe, gereken kesim derinliğidir.
11. Döner torna durdurma vidaları 11, üç kesme derinliğine kadar ayarlamak için kullanılabilir. Yükseklik, düz bir tornavida ve 8mm (5/16") anahtar kullanılarak ayarlanabilir. NOT: Torna durdurucuyu döndürerek hızlı bir şekilde üç derinlik ayarı yapılabilir.

Hassas Yükseklik Ayarlayıcı (Şek. D)

Bu frezede dahili bir hassas yükseklik ayarlayıcı bulunur. Bu, kesicinin hassas yükseklik ayarı gerektiğinde kullanılmalıdır. Bu, özellikle zivana testeresi aparatları veya freze tezgahları kullanıldığında önerilir.

Besleme Yönü (Şek. M)

UVARI: Yatay frezelemeden (Şek. M dahilinde gürülenden ters yönde kesme) kaçının. Yatay frezeleme kontrol kaybı riskini artırır ve bu da olası yaralanmalara neden olur. Yatay frezeleme gerekli olduğu zaman (bir köşe çevresinde takviye yapma), frezenin kontrolünü kaybetmemek için son derece dikkatli olun. Küçük kesikler açın ve her geçişte en az malzemeyi çıkarın.

Frezeleme sırasında besleme yönü çok önemlidir ve başarılı bir iş ile başarısız bir proje arasındaki farkı yaratabilir. Şek. M çoğu kesim için doğru besleme yönünü göstermektedir.

1. Bir kenar boyunca frezeleme yaparken frezenin hareket yönü, kesicinin dönüş yönüne karşı olmalıdır. Bu, doğru kesme eylemini oluşturacak ve kesicinin takılmasını önleyecektir. Ayrıca bu frezeyi iş parçasına doğru çeker ve yan çitin veya kılavuz yatağın iş parçasının kenarından kayması daha az olasıdır.

Kesme Hizi

Kesicinin ahşaba beslenme hızı, motoru yavaşlatacak kadar hızlı veya kesicinin ahşabın yüzeyinde yanık izleri bırakmasına neden olacak kadar yavaş olmamalıdır.

nOT: Frezeleme sırasında motorun sesini dinleyerek hızı değerlendirme alıştırması yapın.

Dalma Sirası

UVARI: Frezeme sırasında daldırmalı kilitleme kolunu kilitleyin.

1. Hızlı serbest bırakma düğmesine 7 basarak motor taşıyıcısını aşağı daldırın ve kilitleyin.
2. İstenen frezeleme işlemini gerçekleştirilirin.
3. Daldırma kilitleme kolunu 6 aşağı bastırın ve motor taşıyıcı normal pozisyonuna döner.

Yan Korkuluğun Kullanılması (Şek. N)

DİRKAT: Çalışma pozisyonunun rahat ve uygun bir çalışma yüksekliğinde olduğundan emin olun.

1. Kelebek somunların 26 tam olarak serbest olduğundan emin olun. Kılavuz çubukları 24 freze tabanına 10 kaydırın ve kelebek somunları sıkın.
2. Korkuluk ince ayar düğmesini 27 gerekli mesafeye ayarlayın ve kelebek somunlarla 26 yerine sabitleyin.
3. Ardından, kesici, iş parçasının hemen üstüne gelene kadar kesici yüksekliğini alçaltın.
4. Kelebek cıvatayı 26 gevşeterek ve yan parmaklık hassas ayar düğmesini 27 kullanarak ince ayarlar yapılabilir.
5. Yerine sabitlemek için kelebek somunu 26 kullanın. nOT: Yan parmaklık hassas ayar düğmesinin 27 bir turu, 1,0 mm (3/64") yan beslemeye eşittir.
6. Kesiciyi iş parçasının üzerine indirin ve kesici yüksekliğini gerekli mesafeye ayarlayın. Bkz. Freze Derinliğinin Ayarlanması.
7. Frezeyi çalıştırın ve kesici tam hıza ulaştıktan sonra kesiciyi yavaşça iş parçasına indirin ve daldırmayı kilitleyin.
8. İş parçası boyunca ilerleyin, yan parmaklığın iş parçasının kenarından uzaklaşmamasını sağlamak için yanlara doğru basınç uygulayarak ve frezenin devrilmesini önlemek için iç taraftaki el üzerinde aşağı doğru basınç uygulayın.
9. İşiniz bittiğinde frezeyi kaldırın, daldırma kilitleme koluyla 6 sabitleyin ve frezeyi kapatın.

nOT: Kesime başlarken, arka yanak iş parçasının kenarına temas edene kadar ön yanağa baskı uygulayın.

nOT: Kesimin sonunda, kesme işlemi bitene kadar arka yanağa baskı uygulayın. Bu, freze kesicisinin iş parçasının ucunda sallanmasını ve köşeyi kısıtirmasını önler.

Yan Korkuluk Frezeleme (Şek. J, K)

Yan korkuluk, bir iş parçasının kenarını kalıplarken, kenar profili oluştururken veya yiv açarken ya da iş parçasının ortasındaki olukları ve yuvaları kenara paralel olarak frezelerken frezeye kılavuzluk etmek için kullanılır.

İş parçasının kenarı düz ve doğru olmalıdır.

Şeritler 29 ayarlanabilir özelliktedir ve ideal olarak kesicinin her iki yanında 3 mm (1/8") boşluk olacak şekilde ayarlanmalıdır.

Bir Çitadan Yönlendirme

Bir kenar kılavuzu kullanılamadığında frezeyi iş parçası boyunca kelepçelenen bir çıta boyunca yönlendirmek de mümkündür (her iki uçta bir çıkıntı ile.)

Elle Frezeleme

UYARI: Yalnızca derin olmayan kesimler yapın! Maximum 6 mm çapı olan kesiciler kullanın.

Frezeniz aynı zamanda herhangi bir kılavuz olmadan, örneğin imza atma veya yaratıcı çalışmalar için kullanılabilir.

Tezgah Modu (Şek. R)

(SADECE DWE627)

UYARI: Freze tezgahına DWE627 kurulmadan önce, feze tezgahının, freze tezgahları için geçerli tüm yasal güvenlik gereksinimlerini karşıladığıını kontrol edin. Freze tezgahıyla birlikte verilen tüm güvenlik uyanlarını, talimatları ve özellikleri okuyun. Tüm talimatlar ve güvenlik kurallarına uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olabilir.

UYARI: Ciddi fiziksel yaralanma riskini azaltmak için tanın unit off and disconnect it from power source aleti güç kaynağından ayırın ve veya ataşman ya da aksesuarları çıkarmadan/takmadan önce güç kaynağından bağlantısını kesin. Yanlıslıkla çalıştırma start-up yaralanmaya yol açabilir.

UVARI: Güç anahtarı kutusu bağlıysa DWE627 aletini BIR, frezesi olarak kullanmayın.

DİRKAT: Güç anahtarı yuvasının içinde toz varsa, güç anahtarı kutusunu kullanmadan önce temizleyin.

1. Güç anahtarı kutusunu 45 frezeye bağlamak için aleti güç kaynağından ayırın.
2. Güç anahtarı kutusunu 45 çalışma tezgahına elle kolayca erişilebilecek ve istenmeden açılmasının önlenebileceği bir konumda takın.

nOT: Harici anahtar, dört montaj deliği ile freze tezgahına sabitlenebilir.

1. Kablo, sıkışmayacak veya keskin kenarlara dokunmayacak şekilde monte edilmeli ve sabitlenmelidir.
2. Tutamak kapağının 48 kilidini açmak için sol taraftaki tutamakta 47 bulunan kilitleme düğmesine 46 bir kalem veya küçük bir tornavidayla bastırın.

nOT: Güç anahtarı yuvasının içinde toz varsa, güç anahtarı kutusunu kullanmadan önce temizleyin.

1. Güç anahtarı soketine 49 erişmek için kilitleme düğmesini 46 içeri itmeye devam edin ve tutamak kapağını 48 çevirin.
2. Güç anahtarı soketine bağlamadan önce güç anahtarı kutusunun kanatlı anahtarının kapalı konumda olduğundan emin olun.
3. Güç anahtarı kutusu fisini 50 güç anahtarı soketine 49 bağlayın.
4. Güç anahtarı kutusu fişinin 50 halka somununu 51 yerine güvenli bir şekilde kilitlemek için güç anahtarı soketine 49 geçirin.
5. Daldırmalı frezeyi, uygulamanız veya freze tezgahı talimatı uyarınca gerektiği gibi tezgahın altına takın.
6. Aleti güç kaynağına geri takın. Freze şimdi güç anahtarı kutusundaki 45 kanada 52 etki ederek açılıp kapatılabilir.
7. Aleti çalıştırmak için kanadı 52 dışarı çekin ve kapatmak için kanadı içeri itin.

Freze Ters Konumda Takılmışken Derinlik Ayarı (Şek. H)

UVARI: Frezeyi ters konumda takmak için sabit aletin ilgili kılım kilavuzuna bakın.

1. Başlıklı somunu 53 ve ayar çarkını 4 çıkartın ve bir seçenek olarak mevcut olan yükseklik ayarlama aleti (DE6966) ile değiştirin.
2. Yükseklik ayarlama aletinin dişli ucunu yükseklik durdurma çubuğuna 5 vidalayın.
3. Yükseklik ayar aletindeki ayarlayıcıyı kullanarak kesimin derinliğini ayarlayın.

Pilot Kesicilerle Frezeleme (Şek. S)

Paralel kılavuz veya kılavuz burcun uygun olmadığı durumlarda, şekilli kenarları kesmek için pilot kesiciler 54 kullanmak mümkündür.

Bunlar içerisinde bilezikler (6 – 12,7 mm), ters konumda kullanım için bir yükseklik ayar aleti ve yönlendirici tablası, birbirine geçirme ve parmak birleştirme mastarları için parmak birleştirme aletleri, birbirine geçirme birleştirme şablonları, ayarlanabilir kılavuz burç tutucusu ve kılavuz burçları ve çeşitli uzunluklarda kılavuz rayları yer alır.

BAKIM

Elektrikli aletiniz minimum bakımla uzun bir süre çalışacak şekilde tasarlanmıştır. Kesintisiz olarak memnuniyet verici bir şekilde çalışması gerekli özenin gösterilmesine ve düzenli temizliğe bağlıdır.

UYARI: Ciddi yaralanma riskini azaltmak için kângi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve güç kaynağından ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

Servis merkezi iletişim bilgileri için lütfen bu kılavuzun arka sayfasına bakın veya www.2helpU.com adresini ziyaret edin.

Onarımlar

UYARI: Ürünün GÜVENLİĞİ ve EMNİYETİNDEN emin olarak için onarım, bakım ve ayarlamalar (güç kablosu onarımları ve varsa fırça incelemesi ve değiştirilmesi dahil) bir DEWALT fabrika servis merkezi veya bir DEWALT yetkili servis merkezi tarafından yapılmalıdır. Daima orijinal yedek parçalar kullanın.

Yağlama

Elektrikli aletiniz ek bir yağlama gerektirmemektedir.

Temizleme

UVRI: Elektrik çarpması ve mekanik tehlike. Terelemeden önce elektrikli aletin fisini güç kaynağından ayırın.

UVARI: Güvenli ve verimli çalışmayı sağlamak için cerekli cihazı ve havalandırma deliklerini her zaman temiz tutun.

UVARI: Aletin metalik olmayan parçalarını temizlemek işkışla çözücü veya başka sert kimyasal kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemelere zarar verebilir. Sadece hafif sabun ve suyla nemlendirilmiş bir bez kullanın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın.

Havalandırma delikleri kuru, yumuşak, metalik olmayan bir fırça ve/veya uygun bir elektrik süpürgesi kullanılarak temizlenebilir. Su veya temizlik solüsyonu kullanmayın. Onaylı göz koruması ve bir toz maskesi kullanın.

İsteğe Bağlı Aksesuarlar

UYARI: Şuna dikkat edilmelidir ki DEWALT tarafından tedonik veya tavsiye edilenlerin dışındaki aksesuarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuarların bu aletle birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için, bu üründe sadece Bu ürünle, DEWALT tarafından önerilen aksesuarlar kullanılmalıdır.

Uygun aksesuarlarla ilgili daha fazla bilgi almak için satış noktalarıyla görüşün.

Aksesuarlar için Taban Montaj Noktaları (Şekil 0)

Bu frezede, tabanda dahili olarak üç dişli delik 36 mevcuttur ve bu delikler sayesinde freze diğer aksesuarlara eklenir.

Çevrenin Korunması

Ürünler/bataryalar geri dönüşüm yapılabilir, fakat üzerinde çarpı işaretli bir çöp tenekesi işareti olanlar normal evsel atıklarla birlikte çöpe atılmamalıdır. Bataryaları tamamen bitirip ayırın ve mümkünse tüm ışık kaynaklarını üründen ayırın. Üründe bulunan kişisel verilerin silinmesi kullanıcıının sorumluluğundadır. Daha sonra atığı, genellikle ücretsiz olarak kabul edecek olan resmi bir atık toplama merkezine veya geri dönüşüm kampanyasına katılan bir bayiye götürün. Ambalajlar, işaretli malzeme koduna göre çöpe atılmalıdır. Kullanım ve güvenlik talimatları ancak ilgili ürün artık kullanılmadığında çöpe atılmalıdır.

Atıkların yönetimiyle ilgili rehberlik için lütfen yerel yönetim biriminize/belediyenize danışın. Daha fazla bilgi için

www.2helpU.com adresini ziyaret edin ve yukarıdaki QR kodunu tarayın.

ΡΟΥΤΕΡ ΒΥΘΙΣΗΣ

DWE625, DWE627

Συγχαρητήρια!
