Τύπος προϊόντος	Αυλακωτήρας (πριόνι αυλάκωσης) για τοιχοποιία
Μάρκα	Graphite
Μοντέλο	59G370
Τάση τροφοδοσίας	230 V AC, 50 Hz
Απορροφούμενη ισχύς	1320 W
Ταχύτητα χωρίς φορτίο	9000 min⁻¹
Διάμετρος δίσκων	125 mm
Οπή δίσκων	22,2 mm
Σπείρωμα ατράκτου	M14
Πλάτος αυλάκωσης	8 – 26 mm (ρυθμιζόμενο με αποστάτες)
Ρυθμιζόμενο βάθος κοπής	8 – 30 mm
Βάρος	4,2 kg
Κλάση προστασίας	II (διπλή μόνωση)
Στάθμη ηχητικής πίεσης (LpA)	97,16 dB(A) (K = 3 dB)
Στάθμη ηχητικής ισχύος (LWA)	108,16 dB(A) (K = 3 dB)
Δονήσεις (ah)	7,451 m/s² (K = 1,5 m/s²)
Συμβατά υλικά	Σκυρόδεμα, πέτρα, τούβλο (χωρίς νερό)
Χωρητικότητα δίσκων	1 ή 2 διαμαντόδισκοι ξηρής κοπής
Σύνδεση αναρρόφησης	Ναι (προσαρμογέας για εξωτερική ηλεκτρική σκούπα)
Λειτουργίες ασφαλείας	Διακόπτης κατά της ακούσιας ενεργοποίησης, προστασία υπερφόρτωσης, αυτόματη διακοπή
Συντήρηση	Καθαρισμός σχισμών εξαερισμού, αντικατάσταση ψηκτρών (μήκος < 5 mm)
Παρεχόμενα αξεσουάρ	Ειδικό κλειδί, εξάγωνο κλειδί, προσαρμογέας, αποστάτες (5x 3,8 mm + κατάλληλος), σμίλη, βαλίτσα

Συχνές ερωτήσεις - 59G370 Graphite

Ποιοι δίσκοι μπορούν να χρησιμοποιηθούν στον αυλακωτήρα Graphite 59G370;

Χρησιμοποιήστε μόνο διαμαντόδισκους ξηρής κοπής διαμέτρου 125 mm και οπής 22,2 mm. Η μέγιστη επιτρεπόμενη ταχύτητα δεν πρέπει να είναι μικρότερη από 9000 min⁻¹.

Πώς ρυθμίζεται το πλάτος αυλάκωσης;

Το πλάτος (8 έως 26 mm) ρυθμίζεται προσθέτοντας ή αφαιρώντας ροδέλες αποστατών μεταξύ των δίσκων. Χρησιμοποιήστε τουλάχιστον έναν αποστάτη μεταξύ δύο δίσκων και μια ειδική ροδέλα για την κεντράρισμα.

Πώς συνδέεται μια ηλεκτρική σκούπα;

Τοποθετήστε τον παρεχόμενο προσαρμογέα στον σωλήνα εξαγωγής, σφίξτε το παξιμάδι και συνδέστε τον σωλήνα αναρρόφησης. Η ηλεκτρική σκούπα πρέπει να τεθεί σε λειτουργία πριν από τον αυλακωτήρα και να σταματήσει μετά.

Ποιο είναι το μέγιστο βάθος κοπής;

Το ρυθμιζόμενο βάθος κυμαίνεται από 8 έως 30 mm. Χαλαρώστε τον τροχίσκο ασφάλισης της πλάκας, μετακινήστε την πλάκα στο επιθυμητό βάθος και σφίξτε ξανά.

Πώς αποφεύγεται η ανάκρουση (kickback);

Κρατήστε σταθερά το εργαλείο και με τα δύο χέρια, χρησιμοποιήστε τη βοηθητική λαβή, μην μπλοκάρετε τον δίσκο, μειώστε την πίεση σε περίπτωση εμπλοκής και εκτελείτε μόνο ευθείες κοπές.

Μπορώ να χρησιμοποιήσω τον αυλακωτήρα με νερό;

Όχι, ο αυλακωτήρας έχει σχεδιαστεί για ξηρή εργασία μόνο. Η χρήση νερού ή υγρών ψύξης ενέχει κίνδυνο ηλεκτροπληξίας.

Τι πρέπει να κάνω σε περίπτωση υπερφόρτωσης;

Το εργαλείο σταματά αυτόματα. Σβήστε το αμέσως και αφήστε το να λειτουργήσει χωρίς φορτίο για περίπου 1 λεπτό για να κρυώσει πριν συνεχίσετε την εργασία.

Πώς συντηρούνται οι ψήκτρες άνθρακα;

Ελέγχετε τακτικά το μήκος τους. Εάν έχουν μήκος μικρότερο από 5 mm, είναι καμένες ή σπασμένες, αντικαταστήστε και τις δύο ψήκτρες με γνήσια ανταλλακτικά και αναθέστε την εργασία σε επαγγελματία.

Ποιο είναι το επίπεδο θορύβου του εργαλείου;

Η στάθμη ηχητικής πίεσης είναι 97,16 dB(A) και η στάθμη ηχητικής ισχύος 108,16 dB(A). Φοράτε πάντοτε ωτοασπίδες.

Πώς αφαιρείται η γέφυρα υλικού που απομένει στην αυλάκωση;

Χρησιμοποιήστε την σμίλη που παρέχεται για να σπάσετε και να αφαιρέσετε την κεντρική γέφυρα αφού δημιουργήσετε την αυλάκωση και από τις δύο πλευρές. Ρυθμίστε το βάθος κοπής περίπου 3 mm περισσότερο από το απαραίτητο για να διευκολύνετε αυτήν την εργασία.

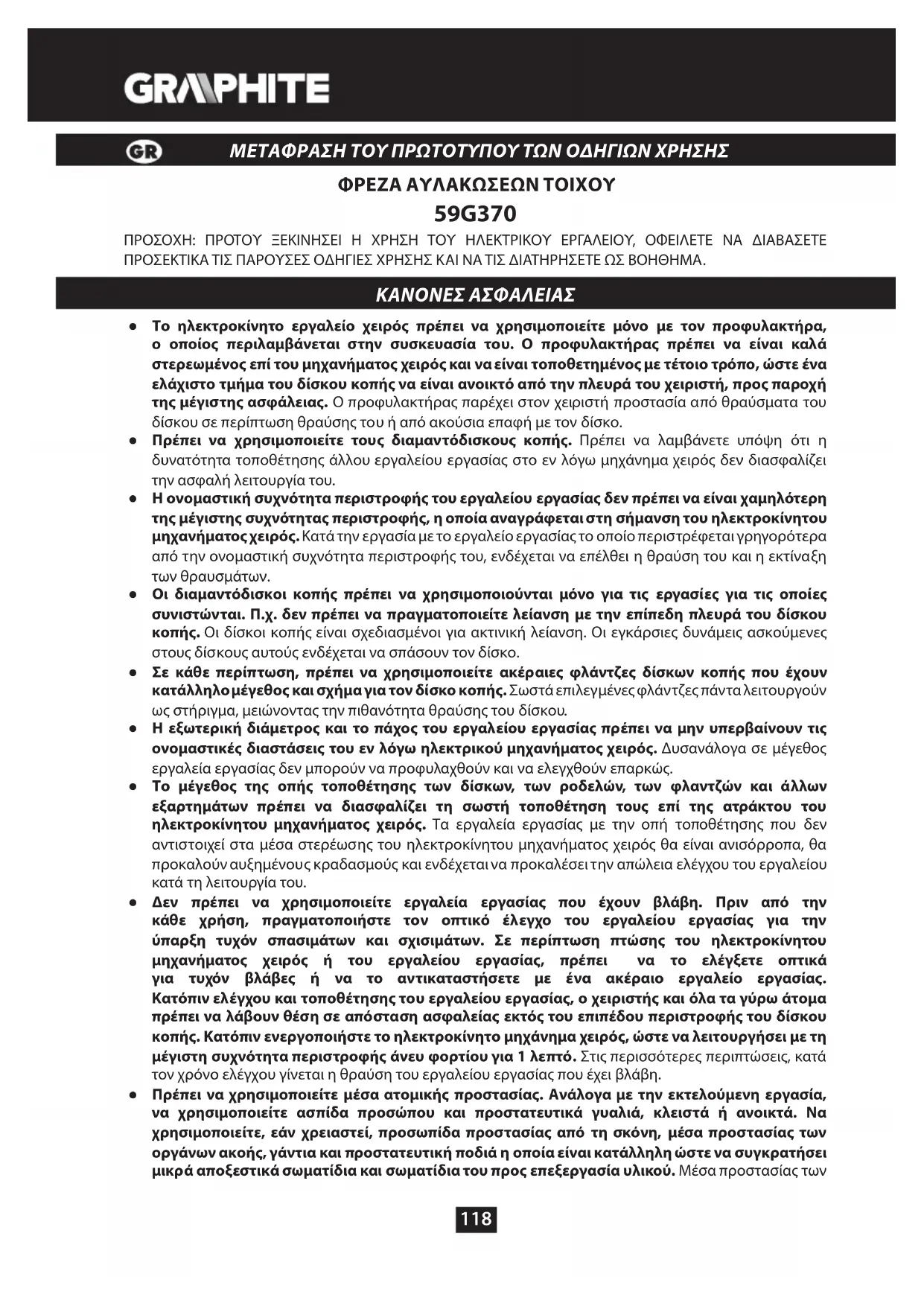

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 59G370 Graphite

ΜΕΤΑΦΡΑΣΗ ΤΟΥ ΠΡΩΤΟΤΥΠΟΥ ΤΩΝ ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ

ΦΡΕΖΑ ΑΥΛΑΚΩΣΕΩΝ ΤΟΙΧΟΥ

59G370

ΠΡΟΣΟΧΗ: ΠΡΟΤΟΥ ΞΕΚΙΝΗΣΕΙ Η ΧΡΗΣΗ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΕΡΓΑΛΕΙΟΥ, ΟΦΕΙΛΕΤΕ ΝΑ ΔΙΑΒΑΣΕΤΕ ΠΡΟΣΕΚΤΙΚΑ ΤΙΣ ΠΑΡΟΥΣΕΣ ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΚΑΙ ΝΑ ΤΙΣ ΔΙΑΤΗΡΗΣΕΤΕ ΩΣ ΒΟΗΘΗΜΑ.

ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ

• Το ηλεκτροκίνητο εργαλείο χειρός πρέπει να χρησιμοποιείτε μόνο με τον προφυλακτήρα, ο οποίος περιλαμβάνεται στην συσκευασία του. Ο προφυλακτήρας πρέπει να είναι καλά στερεωμένος επί του μηχανήματος χειρός και να είναι τοποθετημένος με τέτοιο τρόπο, ώστε ένα ελάχιστο τμήμα του δίσκου κοπής να είναι ανοικτό από την πλευρά του χειριστή, προς παροχή της μέγιστης ασφάλειας. Ο προφυλακτήρας παρέχει στον χειριστή προστασία από θραύσματα του δίσκου σε περίπτωση θραύσης του ή από ακούσια επαφή με τον δίσκο.
• Πρέπει να χρησιμοποιείτε τους διαμαντόδισκους κοπής. Πρέπει να λαμβάνετε υπόψη ότι η δυνατότητα τοποθέτησης άλλου εργαλείου εργασίας στο εν λόγω μηχάνημα χειρός δεν διασφαλίζει την ασφαλή λειτουργία του.
• Η ονομαστική συχνότητα περιστροφής του εργαλείου εργασίας δεν πρέπει να είναι χαμηλότερη της μέγιστης συχνότητας περιστροφής, η οποία αναγράφεται στη σήμανση του ηλεκτροκίνητου μηχανήματος χειρός. Κατά την εργασία με το εργαλείο εργασίας το οποίο περιστρέφεται γρηγορότερα από την ονομαστική συχνότητα περιστροφής του, ενδέχεται να επέλθει η θραύση του και η εκτίναξη των θραυσμάτων.
• Οι διαμαντόδισκοι κοπής πρέπει να χρησιμοποιούνται μόνο για τις εργασίες για τις οποίες συνιστώνται. Π.χ. δεν πρέπει να πραγματοποιείτε λείανση με την επίπεδη πλευρά του δίσκου κοπής. Οι δίσκοι κοπής είναι σχεδιασμένοι για ακτινική λείανση. Οι εγκάρσιες δυνάμεις ασκούμενες στους δίσκους αυτούς ενδέχεται να σπάσουν τον δίσκο.
• Σε κάθε περίπτωση, πρέπει να χρησιμοποιείτε ακέραιες φλάντζες δίσκων κοπής που έχουν κατάλληλο μέγεθος και σχήμα για τον δίσκο κοπής. Σωστά επιλεγμένες φλάντζες πάντα λειτουργούν ως στήριγμα, μειώνοντας την πιθανότητα θραύσης του δίσκου.
• Η εξωτερική διάμετρος και το πάχος του εργαλείου εργασίας πρέπει να μην υπερβαίνουν τις ονομαστικές διαστάσεις του εν λόγω ηλεκτρικού μηχανήματος χειρός. Δυσανάλογα σε μέγεθος εργαλεία εργασίας δεν μπορούν να προφυλαχθούν και να ελεγχθούν επαρκώς.
• Το μέγεθος της οπής τοποθέτησης των δίσκων, των ροδελών, των φλαντζών και άλλων εξαρτημάτων πρέπει να διασφαλίζει τη σωστή τοποθέτηση τους επί της ατράκτου του ηλεκτροκίνητου μηχανήματος χειρός. Τα εργαλεία εργασίας με την οπή τοποθέτησης που δεν αντιστοιχεί στα μέσα στερέωσης του ηλεκτροκίνητου μηχανήματος χειρός θα είναι ανισόρροπα, θα προκαλούν αυξημένους κραδασμούς και ενδέχεται να προκαλέσει την απώλεια ελέγχου του εργαλείου κατά τη λειτουργία του.
• Δεν πρέπει να χρησιμοποιείτε εργαλεία εργασίας που έχουν βλάβη. Πριν από την κάθε χρήση, πραγματοποιήστε τον οπτικό έλεγχο του εργαλείου εργασίας για την ύπαρξη τυχόν σπασιμάτων και σχισιμάτων. Σε περίπτωση πτώσης του ηλεκτροκίνητου μηχανήματος χειρός ή του εργαλείου εργασίας, πρέπει να το ελέγξετε οπτικά για τυχόν βλάβες ή να το αντικαταστήσετε με ένα ακέραιο εργαλείο εργασίας. Κατόπιν ελέγχου και τοποθέτησης του εργαλείου εργασίας, ο χειριστής και όλα τα γύρω άτομα πρέπει να λάβουν θέση σε απόσταση ασφαλείας εκτός του επιπέδου περιστροφής του δίσκου κοπής. Κατόπιν ενεργοποιήστε το ηλεκτροκίνητο μηχάνημα χειρός, ώστε να λειτουργήσει με τη μέγιστη συχνότητα περιστροφής άνευ φορτίου για 1 λεπτό. Στις περισσότερες περιπτώσεις, κατά τον χρόνο ελέγχου γίνεται η θραύση του εργαλείου εργασίας που έχει βλάβη.
• Πρέπει να χρησιμοποιείτε μέσα ατομικής προστασίας. Ανάλογα με την εκτελούμενη εργασία, να χρησιμοποιείτε ασπίδα προσώπου και προστατευτικά γυαλιά, κλειστά ή ανοικτά. Να χρησιμοποιείτε, εάν χρειαστεί, προσωπίδα προστασίας από τη σκόνη, μέσα προστασίας των οργάνων ακοής, γάντια και προστατευτική ποδιά η οποία είναι κατάλληλη ώστε να συγκρατήσει μικρά αποξεστικά σωματίδια και σωματίδια του προς επεξεργασία υλικού. Μέσα προστασίας των

οφθαλμών θα πρέπει να προστατεύουν από τυχόν εκτινασσόμενα σωματίδια που δημιουργούνται κατά την εκτέλεση διάφορων εργασιών με το εργαλείο. Αναπνευστικές μάσκες και μάσκες προστασίας από σκόνη πρέπει να φιλτράρουν τον αέρα και να συγκρατούν τα σωματίδια που δημιουργούνται κατά την εκτέλεση διάφορων εργασιών με το εργαλείο. Παρατεταμένη έκθεση σε υψηλής στάθμης θόρυβο ενδέχεται να προκαλέσει την απώλεια της ακοής.

• Μην επιτρέπετε στους μη έχοντες εργασία να πλησιάζουν το πεδίο εργασίας. Οιαδήποτε άτομα που εισέρχονται στο πεδίο εργασίας πρέπει να χρησιμοποιούν μέσα ατομικής προστασίας. Τμήματα του υπό επεξεργασία αντικειμένου ή του εργαλείου εργασίας που έχει βλάβη ενδέχεται να εκτινάσσονται και να προκαλούν σωματικές βλάβες σε αμέσως πλησιέστερα του μέρους εκτέλεσης εργασιών σημεία.
• Να κρατάτε το ηλεκτροκίνητο μηχάνημα μόνο από τις μονωμένες επιφάνειες συγκράτησης όταν υπάρχει ο κίνδυνος να έρθει σε επαφή με μη ορατούς ηλεκτροφόρους αγωγούς. Κατά την επαφή του εργαλείου κοπής με το υπό τάση καλώδιο, τα εκτεθειμένα μεταλλικά μέρη του ηλεκτροκίνητου μηχανήματος χειρός ενδέχεται να τεθούν υπό τάση και να προκαλέσουν ηλεκτροπληξία του χειριστή.
• Τοποθετήστε το καλώδιο σε ορισμένη απόσταση από το περιστρεφόμενο εργαλείο εργασίας. Σε περίπτωση της απώλειας του ελέγχου του μηχανήματος, το καλώδιο ενδέχεται να υποστεί βλάβη ή να σφηνωθεί, γεγονός το οποίο θα οδηγήσει στο ότι ο καρπός ή το χέρι θα παρασυρθεί στο πεδίο του περιστρεφόμενου εργαλείου εργασίας.
• Κρατάτε το ηλεκτροκίνητο μηχάνημα χειρός στα χέρια σας έως ότου το εργαλείο εργασίας πάψει εντελώς να κινείται. Το εργαλείο εργασίας, όταν περιστρέφεται, ενδέχεται να πιαστεί στην επιφάνεια και να αποσπάσει το ηλεκτροκίνητο μηχάνημα χειρός από τα χέρια σας.
• Απαγορεύεται να ενεργοποιείτε το ηλεκτροκίνητο μηχάνημα χειρός κατά τη μεταφορά του. Ακούσια επαφή με το περιστρεφόμενο εργαλείο εργασίας ενδέχεται να παρασύρει τα ρούχα και να σας τραυματίσει.
• Πρέπει να καθαρίζετε τακτικά τις οπές αερισμού του μηχανήματος χειρός. Ο ανεμιστήρας του ηλεκτρικού κινητήρα απορροφά τη σκόνη εντός του σώματος. Υπερβολική συγκέντρωση της μεταλλικής σκόνης στον χώρο των οπών εξαερισμού εγκυμονεί τον κίνδυνο ηλεκτροπληξίας του χειριστή.
• Απαγορεύεται αυστηρά η χρήση του ηλεκτροκίνητου μηχανήματος χειρός πλησίον εύφλεκτων υλικών. Τα υλικά αυτά δύναται να αναφλεχθούν από τις σπίθες.
• Μην χρησιμοποιείτε τα εργαλεία εργασίας τα οποία απαιτούν εφαρμογή ψυκτικών υγρών. Η χρήση νερού ή άλλων ψυκτικών υγρών ενδέχεται να οδηνήσει σε ηλεκτροπληξία.

Αναπήδηση και σχετικές προειδοποιήσεις

Η αναπήδηση είναι η αντίδραση του μηχανήματος σε αιφνίδιο κόλλημα ή σφήνωμα του περιστρεφόμενου τροχού λείανσης, κυρτού δίσκου λείανσης, συρματόβουρτσας ή άλλου εργαλείου εργασίας. Το σφήνωμα προκαλεί απότομη ακινητοποίηση του περιστρεφόμενου εργαλείου εργασίας, γεγονός το οποίο γίνεται η αιτία δημιουργίας της δύναμης οπισθοδρόμησης που επιδρά στο μηχάνημα χειρός, και η οποία η δύναμη έχει την αντίθετη κατεύθυνση από αυτή της περιστροφής του εργαλείου εργασίας και καταβάλλεται στο σημείο του σφηνώματος.

• Κρατάτε καλά το μηχάνημα χειρός. Το σώμα και τα χέρια σας πρέπει να βρίσκονται σε κατάσταση ετοιμότητας να καταστείλετε τη δύναμη οπισθοδρόμησης που δημιουργείται κατά την αναπήδηση, οιαδήποτε στιγμή. Χρησιμοποιείτε οπωσδήποτε την επιπρόσθετη χειρολαβή, εάν προβλέπεται, διότι αυτό θα συμβάλει στην ετοιμότητά σας να αντισταθμίσετε γρήγορα τη δύναμη οπισθοδρόμησης ή τη ροπή αντίδρασης κατά την εκκίνηση. Με την τήρηση των προληπτικών μέτρων, ο χειριστής μπορεί να ελέγξει τη ροπή αντίδρασης ή τη δύναμη οπισθοδρόμησης κατά την αναπήδηση.
• Ποτέ μην πλησιάζετε το χέρι σας στο εργαλείο εργασίας που περιστρέφεται. Υπάρχει η πιθανότητα της αναπήδησης προς το χέρι.
• Πρέπει να διατηρείτε απόσταση ασφαλείας από το πεδίο εκτίναξης του ηλεκτρικού εργαλείου κατά τυχόν αναπήδηση. Κατά την αναπήδηση, το εργαλείο εργασίας εκτινάσσεται στην αντίθετη κατεύθυνση από αυτή της περιστροφής του δίσκου κοπής στο σημείο του σφηνώματος.
• Να είσαστε ιδιαίτερα προσεκτικοί κατά την εργασία σε γωνίες, μυτερές ακμές κ.λπ. Να αποφεύγετε κραδασμούς και κόλλημα του εργαλείου εργασίας. Γωνίες, μυτερές ακμές και κραδασμοί του εργαλείου εργασίας ενδέχεται να προκαλέσουν κόλλημα του εργαλείου. Επίσης,

μπορούν να προκαλέσουν την απώλεια του ελέγχου ή την αναπήδηση.

• Μην τοποθετείτε αλυσίδες κοπής ξύλου ή τροχούς κοπής. Τέτοια εργαλεία εργασίας δύναται να προκαλέσουν συχνές αναπηδήσεις και την απώλεια του ελέγχου του μηχανήματος.
• Μην πιέζετε υπερβολικά τον δίσκο κοπής και μην ασκείτε υπερβολική δύναμη ώθησης επάνω του. Μην πραγματοποιείτε ανεπίτρεπτα βαθιές κοπές. Κατά την άσκηση υπερβολικής δύναμης ώθησης, αυξάνεται το φορτίο και η πιθανότητα περιστροφής χωρίς αποτέλεσμα ή σφηνώματος του δίσκου κοπής μέσα στην εγκοπή, καθώς επίσης αυξάνεται η πιθανότητα αναπήδησης ή θραύσης του τροχού.
• Σε περίπτωση σφηνώματος ή απότομης διακοπής της λειτουργίας, πρέπει να απενεργοποιήσετε το μηχάνημα χειρός και να το κρατήσετε στα χέρια σας ώσπου ο δίσκος ακινητοποιηθεί τελείως. Προς αποφυγή τυχόν ανάκρουσης, απαγορεύεται η αφαίρεση του δίσκου κοπής από την εγκοπή για όση ώρα κινείται. Για να εξαλείψετε την αιτία του σφηνώματος του δίσκου, πρέπει να εξετάσετε την περίπτωση και να λάβετε τα αντίστοιχα μέτρα.
• Μην ενεργοποιείτε εκ νέου το μηχάνημα χειρός, εάν ο δίσκος κοπής βρίσκεται μέσα στην προηγουμένως δημιουργηθείσα εγκοπή. Αναμένετε έως ότου ο δίσκος αποκτήσει την πλήρη συχνότητα περιστροφής και κατόπιν εισάγετέ τον προσεκτικά μέσα στην εγκοπή. Κατά την επαναληπτική εκκίνηση του μηχανήματος χειρός, με τον δίσκο κοπής μέσα στην εγκοπή, υπάρχει η πιθανότητα σφηνώματος του δίσκου ή ανάκρουσης.
• Πρέπει να στερεώνετε τα πάνελ ή οιαδήποτε προς επεξεργασία αντικείμενα μεγάλων διαστάσεων για να ελαχιστοποιήσετε τον κίνδυνο σφηνώματος του δίσκου και ανάκρουσης. Τα υπό επεξεργασία αντικείμενα μεγάλων διαστάσεων έχουν την τάση να λυγίζουν υπό το ίδιο τους το βάρος. Πρέπει να τοποθετήσετε στηρίγματα κάτω από το προς επεξεργασία αντικείμενο, δίπλα στη γραμμή κοπής και δίπλα στις άκρες του προς επεξεργασία αντικειμένου από τις δύο πλευρές του δίσκου.
• Να είσαστε ιδιαίτερα προσεκτικοί κατά τη χρήση του εργαλείου σε εσοχές του τοίχου και άλλα σκιερά σημεία. Ο δίσκος κοπής ενδέχεται να κόψει κατόπιν διείσδυσης σωλήνες αερίου ή νερού, ηλεκτρική συνδεσμολογία ή άλλα αντικείμενα τα οποία ενδέχεται να προκαλέσουν την αναπήδηση του μηχανήματος.

Επιπρόσθετες υποδείξεις των μέτρων ασφαλείας

• Η τάση του δικτύου παροχής ρεύματος πρέπει να αντιστοιχεί στην τάση που αναγράφεται στην πινακίδα στοιχείων του μηχανήματος χειρός.
• Μην ξεκινάτε την εργασία σας έως ότου το ηλεκτρικό εργαλείο αποκτήσει την πλήρη συχνότητα της περιστροφής.
• Χρησιμοποιήστε ειδικές συσκευές για εντοπισμό μη ορατής ηλεκτρική καλωδίωσης, σωληνώσεων αερίου, παροχής νερού ή αποχέτευσης, ή αποταθείτε για βοήθεια στις σχετικές δημοτικές υπηρεσίες. Η επαφή με τα υπό τάση καλώδια ενδέχεται να γίνει αιτία πυρκαγιάς, ενώ βλάβη μιας σωληνώσεως αερίου ενδέχεται να προκαλέσει έκρηξη. Μπορεί να προκληθεί περιουσιακή ζημιά λόγω βλάβης σωλήνων ύδρευσης, καθώς επίσης ελλοχεύει ο κίνδυνος ηλεκτροπληξίας.
• Κατά την επεξεργασία λίθου, χρησιμοποιήστε το σύστημα απορρόφησης σκόνης. Χρησιμοποιήστε την ηλεκτρική σκούπα σχεδιασμένη για την αναρρόφηση της σκόνης λίθου. Η χρήση τέτοιου είδους εξοπλισμού ελαττώνει τον κίνδυνο αρνητικής επίδρασης της σκόνης.
• Κατά τη λειτουργία του μηχανήματος χειρός, να το κρατάτε με τα δύο σας χέρια και να λάβετε μια σταθερή στάση του σώματος. Το μηχάνημα χειρός το οποίο το κρατά ο χειριστής με τα δύο του χέρια είναι πιο ασφαλές.
• Πριν από τη σύνδεση του μηχανήματος χειρός στην πρίζα, πάντοτε ελέγχετε το καλώδιο τροφοδοσίας του. Μην χρησιμοποιείτε το μηχάνημα χειρός, εάν το καλώδιο τροφοδοσίας του έχει βλάβη. Μην ακουμπάτε το καλώδιο τροφοδοσίας που έχει βλάβη. Σε περίπτωση βλάβης του καλωδίου τροφοδοσίας κατά τη λειτουργία του μηχανήματος, βγάλτε το φις από την πρίζα. Το καλώδιο τροφοδοσίας που έχει βλάβη αυξάνει τον κίνδυνο ηλεκτροπληξίας. Αποταθείτε σε ένα εξειδικευμένο συνεργείο για την αντικατάσταση του.

ΠΡΟΣΟΧΗ! Ο εξοπλισμός έχει σχεδιαστεί για λειτουργία σε κλειστούς χώρους.

Παρά την ασφαλή κατασκευή, τα ληφθέντα μέτρα ασφαλείας και τη χρήση μέσων προστασίας, πάντοτε υπάρχει ένας εναπομένων κίνδυνος τραυματισμού κατά την εργασία με το εργαλείο.

Επεξήγηση των εικονογραμμάτων:

123456

1. Διαβάστε τις οδηγίες χρήσης, ακολουθείτε τις συστάσεις και τηρείτε τους κανόνες ασφαλείας που παρατίθενται σε αυτές.
2. Ηλεκτρικό εργαλείο κλάσης II.
3. Να χρησιμοποιείτε μέσα ατομικής προστασίας (προστατευτικά γυαλιά, ωτοασπίδες, μάσκα προστασίας από τη σκόνη)
4. Αποσυνδέστε το καλώδιο τροφοδοσίας, προτού προβείτε στις εργασίες επισκευής και ρύθμισης.
5. Μην αφήνετε τα παιδιά να ακουμπούν το ηλεκτρικό εργαλείο.
6. Προστατέψτε από τη βροχή.

ΚΑΤΑΣΚΕΥΗ ΚΑΙ ΧΡΗΣΗ

Η φρέζα αυλακώσεων τοίχου είναι ηλεκτρικό εργαλείο χειρός με μονοφασικό κινητήρα μετάλλαξης και μονωτήρα τύπου 2. Το εργαλείο προορίζεται για δημιουργία αυλακώσεων σε μπετό, λίθο, τούβλο κ.λπ. με σκοπό την τοποθέτηση ηλεκτρικής συνδεσμολογίας, χοντρών καλωδίων και σωλήνων εντός τοίχων και δαπέδων. Η κοπή εκτελείται χωρίς τη χρήση νερού. Η κατασκευή της φρέζας αυλακώσεων τοίχου προβλέπει τη δυνατότητα σύνδεσης του εργαλείου με σύστημα αφαίρεσης σκόνης, π.χ. βιομηχανική ηλεκτρική σκούπα.

Το εργαλείο προορίζεται για οικιακές οικοδομικές εργασίες και εργασίες ανακαίνισης.

Απαγορεύεται να χρησιμοποιείτε το εργαλείο πέραν του σκοπού κατασκευής του.

ΠΕΡΙΓΡΑΦΗ ΣΤΙΣ ΕΙΚΟΝΕΣ

Η χρησιμοποιούμενη στην παρακάτω λίστα αρίθμηση, αφορά τα εξαρτήματα του εργαλείου, τα οποία παρουσιάζονται στις σελίδες με τις εικόνες.

1. Πρόσθια χειρολαβή
2. Κύρια χειρολαβή
3. Σύνδεσμος
4. Στόμιο αποβολής σκόνης
5. Προστατευτικό περίβλημα τροχών κοπής
6. Τροχός κοπής
7. Εμπλοκή βάσης
8. Πέλμα
9. Κομβίο εκκίνησης
   10.Μοχλός εμπλοκής κομβίου εκκίνησης
   11.Κομβίο εμπλοκής ατράκτου
   12.Οδηγός με ράουλο στήριξης
10. Περικόχλιο
11. Κοχλίες
12. Εξωτερική φλάντζα

* Η εμφάνιση του ηλεκτρικού εργαλείου που αποκτήσατε μπορεί να έχει μικρές διαφορές από αυτό της εικόνας

ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΕΝ ΧΡΗΣΗ ΓΡΑΦΙΚΩΝ ΣΥΜΒΟΛΩΝ

ΠΡΟΣΟΧΗ

ΠΡΟΣΟΧΗ – ΚΙΝΔΥΝΟΣ!!

ΣΥΝΑΡΜΟΛΟΓΗΣΗ/ΣΥΝΤΟΝΙΣΜΟΣ

ΠΛΗΡΟΦΟΡΙΕΣ

ΕΞΑΡΤΗΜΑΤΑ ΚΑΙ ΕΠΙΠΛΕΟΝ ΑΝΤΑΛΛΑΚΤΙΚΑ

1. Ειδικό κλειδί - 1 τεμ.
2. Σύνδεσμος - 1 τεμ.
3. Εξάγωνο κλειδί - 1 τεμ.
4. Παράκυκλος πλάτους 3,8 mm - 5 τεμ.
5. Παράκυκλος με εγκοπή - 1 τεμ.
6. Σμίλη - 1 τεμ.
7. Βαλιτσάκι - 1 τεμ.

ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΕΡΓΑΣΙΑ

ΣΥΝΑΡΜΟΛΟΓΗΣΗ / ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΟΥ ΣΥΝΔΕΣΜΟΥ ΣΥΣΤΗΜΑΤΟΣ ΑΦΑΙΡΕΣΗΣ ΣΚΟΝΗΣ

• Εισάγετε τον σύνδεσμο (3) στο στόμιο αποβολής σκόνης (4) (προσοχή οι προεξοχές να εισχωρήσουν στις εγκοπές) και στερεώστε τον στρέφοντάς τον προς τα δεξιά (εικ. Α).
• Η αποσυναρμολόγηση του συνδέσμου πραγματοποιείται με την αντίστροφη από τη συναρμολόγησή του σειρά.

ΑΦΑΙΡΕΣΗ ΣΚΟΝΗΣ

Η εν λειτουργία φρέζα αυλακώσεων πρέπει να είναι συνδεδεμένη με σύστημα αφαίρεσης σκόνης.

• Χαλαρώστε το περικόχλιο (13) του συνδέσμου (3).
• Εισάγετε το άκρο του εύκαμπτου σωλήνα του συστήματος αφαίρεσης σκόνης στον σύνδεσμο (3) και στερεώστε το σφίγγοντας το περικόχλιο (13) (εικ. Β) (η σύνδεση πρέπει να είναι ερμητική).

Προβαίνοντας στην εργασία, ενεργοποιήστε την ηλεκτρική σκούπα και κατόπιν ενεργοποιήστε τη φρέζα αυλακώσεων. Κατόπιν ολοκλήρωσης της εργασίας, πρώτα απενεργοποιήστε τη φρέζα αυλακώσεων και κατόπιν την ηλεκτρική σκούπα. Αυτό θα σας βοηθήσει να αποφύγετε υπερβολική συγκέντρωση σκόνης στο μέρος εργασίας. Μερικά μοντέλα βιομηχανικών ηλεκτρικών σκουπών, εφοδιασμένα με την πρίζα σύνδεσης ηλεκτρικού εργαλείου, διαθέτουν αυτόματη ενεργοποίηση και απενεργοποίηση της ηλεκτρικής σκούπας η οποία ρυθμίζεται με το κομβίο εκκίνησης του ηλεκτρικού εργαλείου.

ΡΥΘΜΙΣΗ ΠΛΑΤΟΥΣ ΑΥΛΑΚΩΣΗΣ /ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΡΟΧΩΝ ΚΟΠΗΣ

Χρησιμοποιείτε μόνο διαμαντοτροχούς οι οποίοι προορίζονται για ξηρή κοπή, λαμβάνοντας υπ' όψιν τη μέγιστη επιτρεπτή συχνότητα περιστροφής που αναγράφεται επί του τροχού κοπής.

Το πλάτος της αυλάκωσης εξαρτάται από την ποσότητα παρακύκλων που έχετε τοποθετήσει ανάμεσα στους τροχούς κοπής, καθώς και από το πάχος των τροχών κοπής.

Το πλάτος της αυλάκωσης ρυθμίζεται στην κλίμακα από 8 έως 26 χιλιοστά.

Το πλάτος της αυλάκωσης δύναται να υπολογιστεί με τον εξής τρόπο:

Πλάτος αυλάκωσης = ποσότητα παρακύκλων χ το πάχος τους + το πάχος του τροχού κοπής..

Ανεξαρτήτως της ποσότητας των παρακύκλων που έχουν τοποθετηθεί ανάμεσα στους τροχούς κοπής, ο παράκυκλος με εγκοπή πρέπει να τοποθετηθεί ακριβώς κάτω από τον δεύτερο τροχό κοπής με σκοπό τη σωστή του κεντροθέτηση.

Η φρέζα αυλακώσεων δύναται να λειτουργεί είτε με έναν, είτε με δυο τροχούς κοπής.

• Ξεβιδώστε την εμπλοκή του πέλματος (7) και κατεβάστε το πέλμα κάτω (8).
• Ξεβιδώστε τους κοχλίες συγκράτησης (14) των τροχών κοπής (5) (εικ. C).
• Στρέψτε την πρόσθια χειρολαβή (1) και αφαιρέστε το προστατευτικό περίβλημα των τροχών κοπής (5) (εικ. D).
• Πιέστε και κρατήστε το κομβίο εμπλοκής της ατράκτου (11), και με τη χρήση του ειδικού κλειδιού (περιλαμβάνεται στη συσκευασία) ξεβιδώστε την εξωτερική φλάντζα (15) (εικ. Ε).
• Προσοχή! Σφίξτε το περικόχλιο προς τα αριστερά, σύμφωνα με την κατεύθυνση περιστροφής των τροχών κοπής.

• Αφαιρέστε τους τροχούς κοπής, τους παρακύκλους και την εξωτερική φλάντζα από την άτρακτο και σχολαστικά καθαρίστε τα όλα.

• Προσοχή! Ο πείρος της εξωτερικής φλάντζας πρέπει να είναι σωστά εγκατεστημένος επί της ατράκτου.

• Στερεώστε την εξωτερική φλάντζα καθώς και τους τροχούς κοπής με τους παράκυκλους ώστε να επιτύχετε το επιθυμητό πλάτος της αυλάκωσης (προσοχή η κατεύθυνση περιστροφής των τροχών κοπής να είναι σωστή: βλ. βέλη επί των τροχών και του προστατευτικού περιβλήματος).
• Σφίξτε την εξωτερική φλάντζα (15) κρατώντας το κομβίο εμπλοκής της ατράκτου (11).
• Εγκαταστήστε τα υπόλοιπα εξαρτήματα με την αντίστροφη από την αποσυναρμολόγησή τους σειρά.

Ανεξαρτήτως του επιθυμητού πλάτους της αυλάκωσης, οφείλετε να εγκαταστήσετε όλους τους παράκυκλους στερέωσης προς αποφυγή χαλάρωσης της στερέωσής τους. Ανάμεσα στους τροχούς κοπής πρέπει να είναι εγκατεστημένος ένας παράκυκλος κατ' ελάχιστον. Όταν εργάζεστε με δύο τροχούς κοπής, σε περίπτωση φθοράς πρέπει να αντικατασταθούν και οι δύο τροχοί ταυτοχρόνως.

ΡΥΘΜΙΣΗ ΒΑΘΟΥΣ ΑΥΛΑΚΩΣΗΣ

Το ρυθμιζόμενο πέλμα της φρέζας αυλακώσεων ταυτοχρόνως λειτουργεί και ως περιοριστής βάθους της αυλάκωσης. Το βάθος της αυλάκωσης δύναται να ρυθμιστεί στην κλίμακα από 8 έως 30 χιλιοστά.

• Χαλαρώστε την εμπλοκή τους πέλματος (7)
- Εγκαταστήστε το πέλμα (8) στο επιθυμητό βάθος με τη χρήση της διαβαθμισμένης κλίμακας επί του προστατευτικού περιβλήματος των τροχών κοπής (5).
- Σφίξτε την εμπλοκή του πέλματος (7) για να ασφαλίσετε το ρυθμισμένο βάθος.

ΕΡΓΑΣΙΑ / ΣΥΝΤΟΝΙΣΜΟΣ

Προτού προβείτε στην εργασία με τη φρέζα αυλακώσεων, ελέγξτε την τεχνική κατάσταση των τροχών κοπής. Απαγορεύεται να εργάζεστε με τους τροχούς με κοιλώματα, ρωγμώδη ανοίγματα, αλλοιώσεις ή με οποιεσδήποτε άλλες ζημιές. Φθαρμένοι τροχοί κοπής πρέπει να αντικατασταθούν με καινούργιους. Προτού ξεκινήσετε την εργασία, εκτελέστε δοκιμαστική εκκίνηση χωρίς φορτίο, διάρκειας ενός λεπτού κατ' ελάχιστον.

Κατόπιν ολοκλήρωσης της εργασίας, απενεργοποιήστε τη φρέζα αυλακώσεων και αναμένετε την πλήρη ακινητοποίηση των τροχών κοπής. Μόνο κατόπιν αυτής επιτρέπεται να παραμερίσετε τη φρέζα αυλακώσεων.

• Οι τροχοί κοπής πρέπει να είναι σωστά στερεωμένοι καθώς και να περιστρέφονται ελεύθερα.
• Απαγορεύεται να υπερφορτώνετε τη φρέζα αυλακώσεων. Η υπερφόρτωση καθώς και η λειτουργία με δυνατή πίεση στο εργαλείο δύναται να προκαλέσει βλάβη των τροχών κοπής.
• Απαγορεύεται να κτυπάτε τους τροχούς κοπής επί του επεξεργαζόμενου υλικού.
• Απαγορεύεται να χρησιμοποιείτε τους τροχούς κοπής δισκοπρίονου οι οποίοι προορίζονται για κοπή ξυλείας. Η χρήση τέτοιου είδους τροχών κοπής δύναται να προκαλέσει την αντίστροφη κρούση, την απώλεια ελέγχου του εργαλείου και σωματικές βλάβες.

ΕΝΕΡΓΟΠΟΙΗΣΗ / ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

Η τάση του δικτύου παροχής ρεύματος πρέπει να αντιστοιχεί στην τάση που αναγράφεται στο πινακίδιο στοιχείων του εργαλείου. Κατά την εκκίνηση της φρέζας αυλακώσεων και την εργασία με αυτήν, κρατάτε το εργαλείο και με τα δύο σας χέρια.

Η φρέζα αυλακώσεων είναι εφοδιασμένη με διακόπτη που αποτρέπει αθέλητη ενεργοποίηση.

Ενεργοποίηση:

• Μετακινήστε τον μοχλό εμπλοκής του κομβίου εκκίνησης (10) προς τα μπρος.
  • Πιέστε το κομβίο εκκίνησης (9) (εικ. F).

Απενεργοποίηση:

• Χαλαρώστε το κομβίο εκκίνησης (9).

ΕΡΓΑΣΙΑ ΜΕ ΤΗ ΦΡΕΖΑ ΑΥΛΑΚΩΣΕΩΝ

Η φρέζα αυλακώσεων είναι σχεδιασμένη μόνο για ευθεία κοπή. Το εργαλείο δεν είναι σχεδιασμένο για καμπυλωτές και στρογγυλεμένες κοπές. Το εργαλείο προορίζεται μόνο για ξηρή κοπή.

Προτού προβείτε στην εργασία, ελέγξτε αν στο σημείο που προγραμματίστηκε για την επεξεργασία με τη φρέζα αυλακώσεων, υπάρχουν κρυμμένες σωληνώσεις αερίου ή ύδρευσης ή ηλεκτρική συνδεσμολογία, π.χ. με τη χρήση ανιχνευτή.

Κατόπιν ενεργοποίησης της φρέζας αυλακώσεων, αφήστε τους τροχούς κοπής να αποκτήσουν τη μέγιστη συχνότητα περιστροφής, και μόνο κατόπιν αυτού προβείτε στην εργασία. Κατά τη δημιουργία αυλάκωσης απαγορεύεται να απενεργοποιείτε τη φρέζα αυλακώσεων. Επιτρέπεται να πιέσετε το κομβίο εκκίνησης μόνο όταν οι τροχοί κοπής δεν έρχονται σε επαφή με το επεξεργαζόμενο υλικό.

Ρυθμίστε το βάθος και το πλάτος της αυλάκωσης.

• Εφαρμόστε το οπίσθιο μέρος του πέλματος (8) μαζί με τον οδηγό με ράουλο στήριξης (12) στο προς επεξεργασία επιφάνεια (οι τροχοί κοπής ανυψώνονται πάνω από την προς επεξεργασία επιφάνεια).
• Ενεργοποιήστε τη φρέζα αυλακώσεων και αφήστε τους τροχούς κοπής να αποκτήσουν τη μέγιστη συχνότητα περιστροφής.
• Σταδιακά κατεβάστε τη φρέζα αυλακώσεων ώστε οι τροχοί κοπής να εισχωρήσουν στην επεξεργαζόμενη επιφάνεια (κατά αυτήν την κίνηση, η οπίσθια ακμή του πέλματος πρέπει να ακουμπά την επεξεργαζόμενη επιφάνεια) (εικ. G).
• Όταν το πέλμα εφαρμοστεί με όλη την επιφάνειά του στην επεξεργαζόμενη επιφάνεια, συνεχίστε την κοπή μετακινώντας τη φρέζα αυλακώσεων προς τον εαυτό σας (στην κατεύθυνση αντίθετη από την κατεύθυνση περιστροφής των τροχών κοπής).
• Ολοκληρώστε την κοπή εκτελώντας τις ενέργειες αντίθετες από αυτές της αρχής της εργασίας: στρέψτε τη φρέζα αυλακώσεων γύρω από τη γραμμή επαφής της οπίσθιας ακμής της με την επεξεργαζόμενη επιφάνεια.
• Κατόπιν απενεργοποίησης της φρέζας αυλακώσεων, αναμένετε την πλήρη ακινητοποίηση των τροχών κοπής, και μόνο κατόπιν αυτής παραμερίστε το εργαλείο.
• Αφαιρέστε το υλικό που έμεινε ανάμεσα στις αυλακώσεις της εγκοπής με τη χρήση της σμίλης.

Για να εξομαλύνετε τις ανωμαλίες που δημιουργούνται κατά την κοπή αυλάκωσης, οφείλετε να ρυθμίσετε το βάθος της αυλάκωσης κατά 3 χιλιοστά μεγαλύτερο του επιθυμητού. Κατά την επεξεργασία τοίχων π.χ. με σφύρα, μπορείτε να αποτρέψετε την αποκοπή τμημάτων υλικού στην επιφάνεια του τοίχου με την προηγούμενη δημιουργία της αυλάκωσης του μέγιστου βάθους με τη φρέζα αυλακώσεων.

Κατόπιν απενεργοποίησης της φρέζας αυλακώσεων, μην επιχειρείτε να ακινητοποιήσετε τους τροχούς κοπής με την πίεσή τους στο επεξεργασμένο υλικό ή με την πίεση του κομβίου εμπλοκής της ατράκτου.

Μην ασκείτε στο εργαλείο μεγάλη πίεση. Η πίεση που ασκείται στην επιφάνεια του πέλματος η οποία έρχεται σε επαφή με το επεξεργαζόμενο υλικό, πρέπει να είναι ήπια και ομοιόμορφη. Η υπερβολική πίεση δύναται να προκαλέσει την υπερθέρμανση του κινητήρα, βλάβη των τροχών κοπής ή την ενεργοποίηση του διακόπτη ασφαλείας που προστατεύει από την υπερφόρτωση. Οφείλετε να κάνετε διαλείμματα στην εργασίας σας.

Το εργαλείο είναι έξοπλισμένο με ηλεκτρονικό σύστημα το οποίο σταθεροποιεί τη συχνότητα περιστροφής, καθώς και με την προστασία από υπερφόρτωση. Σε περίπτωση υπερβολικού φορτίου, ο κινητήρας της φρέζας αυλακώσεων ακινητοποιείται αυτόματα. Σε αυτήν την περίπτωση, οφείλετε να ελαχιστοποιήσετε το φορτίο και να πραγματοποιήσετε την εκκίνηση χωρίς φορτίο κατά προσέγγιση για 1 λεπτό, με σκοπό την ψύξη.

Οι τροχοί κοπής θερμαίνονται πολύ κατά τη λειτουργία τους, συνεπώς οφείλετε να μην ακουμπάτε τα ακάλυπτα σημεία του σώματός σας στους τροχούς που δεν έχουν ψυχθεί.

Κατά την επεξεργασία σκληρών υλικών, ενδέχεται να επέλθει η υπερθέρμανση του τροχού κοπής και συνεπώς, βλάβη του. Η δέσμη σπινθήρων γύρω από τον τροχό κοπής μαρτυρά την υπερθέρμανσή του. Οφείλετε να διακόψετε την εργασία και να ψύξετε τον τροχό, αφήνοντας τη φρέζα αυλακώσεων να λειτουργήσει με τη μέγιστη συχνότητα περιστροφής χωρίς φορτίο για 3 – 5 λεπτά.

Η μικρή παραγωγικότητα και η δέσμη σπινθήρων ενδέχεται να μαρτυρούν τη φθορά του τροχού κοπής.

TEXNIKH ΣΥΝΤΗΡΗΣΗ

Προβαίνοντας σε οποιεσδήποτε ενέργειες που αφορούν τη συναρμολόγηση, τη ρύθμιση, την επισκευή ή τη συντήρηση, οφείλετε οπωσδήποτε να αποσυνδέσετε τον ρευματολήπτη του καλωδίου παροχής ρεύματος του εργαλείου από τον ρευματοδότη.

• Καθαρίζετε το εργαλείο με μαλακή βούρτσα ή ροή του συμπιεσμένου αέρα.
• Απαγορεύεται να χρησιμοποιείτε νερό ή χημικές καθαριστικές ουσίες για τον καθαρισμό του εργαλείου.
• Φυλάσσετε το εργαλείο σε ξηρό μέρος όπου δεν έχουν πρόσβαση τα παιδιά.
• Συστηματικά καθαρίζετε τις οπές εξαερισμού του κινητήρα.
• Σε περίπτωση δυνατών σπινθηρισμών στον μεταλλάκτη, αναθέστε τον έλεγχο της κατάστασης των ψηκτρών άνθρακα σε ειδικό.
• Συστηματικά ελέγχετε τη σύσφιξη όλων των κοχλιών συγκράτησης. Κατά τη λειτουργία του εργαλείου, η σύσφιξη των κοχλιών ενδέχεται να χαλαρώσει.
• Η αντικατάσταση του καλωδίου παροχής ρεύματος και άλλες επιδιορθωτικές εργασίες πρέπει να αναθέτονται στο εξουσιοδοτημένο εργαστήριο τεχνικής υποστήριξης.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΨΗΚΤΡΩΝ ΑΝΘΡΑΚΑ

Φθαρμένες ψήκτρες άνθρακα του κινητήρα (μήκους λιγότερου από 5 χιλιοστά), ψήκτρες με καμένη επιφάνεια ή γδαρσίματα πρέπει να αντικατασταθούν άμεσα. Οφείλετε να αντικαταστήσετε και τις δύο ψήκτρες ταυτοχρόνως.

Η αντικατάσταση των ψηκτρών άνθρακα πρέπει να εκτελείται μόνο από αρμόδιο ειδικό. Συνιστάται να χρησιμοποιείτε αυθεντικά ανταλλακτικά.

Όλες οι δυσλειτουργίες πρέπει να επισκευάζονται από την εξουσιοδοτημένη υπηρεσία τεχνικής υποστήριξης του κατασκευαστή.

TEXNIKEΣ ΠΑΡΑΜΕΤΡΟΙ

TEXNIKA XAPAKTHPIΣTIKA

Φρέζα αυλακώσεων τοίχου
Παράμετροι Αξίες
Τάση παρεχόμενου ρεύματος	230 V AC
Συχνότητα παρεχόμενου ρεύματος	50 Hz
Ονομαστική ισχύς 1320 W
Συχνότητα στροφών χωρίς φορτίο	9000 min ^-1
Τύπος προστασίας 2
Διάμετρος τροχού κοπής	125 mm
Διάμετρος οπής τοποθέτησης τροχού κοπής	22,2 mm
Σπείρωμα της ατράκτου	M14
Πλάτος αυλάκωσης	8 - 26 mm
Βάθος αυλάκωσης	8 - 30 mm
Βάρος	4,2 kg
Έτος κατασκευής	2021

ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΕΠΙΠΕΔΟ ΘΟΡΥΒΟΥ

Πληροφορίες για επίπεδο θορύβου και κραδασμούς

Το επίπεδο θορύβου, δηλαδή η στάθμη ακουστικής πίεσης L_ρΑ , καθώς και η στάθμη ακουστικής ισχύος L_WA και η τιμή αβεβαιότητας στη μέτρηση Κ που παρατίθενται στις παρούσες οδηγίες χρήσης έχουν μετρηθεί σύμφωνα με το πρότυπο EN 60745.

Το επίπεδο κραδασμών (η τιμή επιτάχυνσης της παλμικής κίνησης) α _h και η τιμή αβεβαιότητας στη μέτρηση Κ έχουν μετρηθεί σύμφωνα με το πρότυπο EN 60745-2-22 και παρατίθενται παρακάτω.

Το επίπεδο κραδασμών που παρατίθεται στις παρούσες οδηγίες χρήσης έχει μετρηθεί με τη μέθοδο που καθορίζεται από το πρότυπο EN 60745 και μπορεί να χρησιμοποιηθεί για τη σύγκριση διαφόρων μοντέλων του ηλεκτρικού εργαλείου της ίδιας κλάσης μεταξύ τους. Οι παράμετροι της τιμής κραδασμών μπορούν επίσης να χρησιμοποιηθούν για την προκαταρκτική εκτίμηση της έκθεσης στους κραδασμούς.

Η δηλωμένη τιμή κραδασμών είναι αντιπροσωπευτική για βασικές εργασίες με το ηλεκτρικό εργαλείο. Η τιμή κραδασμών μπορεί να αλλάξει, εάν το εργαλείο θα χρησιμοποιείται για άλλους σκοπούς ή με άλλα εξαρτήματα εργασίας, καθώς επίσης σε περίπτωση μη επαρκούς τεχνικής φροντίδας του ηλεκτρικού εργαλείου. Οι ανωτέρω αιτίες ενδέχεται να προκαλέσουν αύξηση της διάρκειας της έκθεσης στους κραδασμούς κατά το χρονικό διάστημα της λειτουργίας του εργαλείου.

GRAPHITE

Για την ακριβή εκτίμηση της έκθεσης στους κραδασμούς θα πρέπει να λάβετε υπόψη σας τον χρόνο κατά τον οποίο το εργαλείο είναι απενεργοποιημένο ή κατά τον οποίο είναι ενεργοποιημένο αλλά δεν λειτουργεί. Στην εν λόγω περίπτωση η συνολική τιμή κραδασμών μπορεί να είναι πολύ χαμηλότερη.

Για την προστασία του χειριστή από τη βλαβερή επίδραση των κραδασμών πρέπει να εφαρμόζετε επιπρόσθετα μέτρα ασφαλείας, ήτοι να εξασφαλίζετε την τεχνική φροντίδα του ηλεκτρικού εργαλείου και των παρελκομένων εργασίας, να διατηρείτε τη θερμοκρασία των χεριών σας σε αποδεκτό επίπεδο, να τηρείτε το πρόγραμμα εργασίας.

Επίπεδο ακουστικής πίεσης: L_pA = 97,16 dB(A) K = 3 dB(A)

Επίπεδο ακουστικής ισχύος: L _WA = 108,16 dB(A) K = 3 dB(A)

Επιτάχυνση της παλμικής κίνησης: a_h=7,451 m/s^2 K=1,5 m/s^2

ΠΡΟΣΤΑΣΙΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Ηλεκτρικές συσκευές δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα, αλλά να παραδίδονται στο ειδικό τμήμα ανακύκλωσης. Τις πληροφορίες για το θέμα ανακύκλωσης μπορεί να σας τις παρέχει ο πωλητής του προϊόντος ή οι τοπικές αρχές. Ηλεκτρονικός και ηλεκτρικός εξοπλισμός, το χρονικό περιθώριο λειτουργίας του οποίου έληξε, περιέχει επικίνδυνές για το περιβάλλον ουσίες. Εξοπλισμός, ο οποίος δεν έχει υποστεί ανακύκλωση, αποτελεί ενδεχόμενο κίνδυνο για το περιβάλλον και την υγεία του ανθρώπου.

* Διατηρούμε το δικαίωμα εισαγωγής αλλαγών.

Η εταιρεία „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa, η οποία εδρεύει στη Βαρσοβία στη διεύθυνση: Pograniczna str. 2/4 (αποκαλούμενη εφεξής η « Grupa Topex »), προειδοποιεί ότι όλα τα πνευματικά δικαιώματα δημιουργού γιατο περιεχόμενο των παρούσων οδηγιών (αποκαλούμενων εφεξής οι «Οδηγίες») συμπεριλαμβανομένων του κειμένου, των φωτογραφιών, διαγραμμάτων, εικόνων και σχεδίων, καθώς και της στοιχειοθεσίας, ανήκουν αποκλειστικά στην εταιρεία Grupa Topex και προστατεύονται με το Νόμο περί δικαιώματος δημιουργού και συγγενών δικαιωμάτων από τις 4 Φεβρουαρίου του έτους 1994 (Ενημερωτικό δελτίο των νομοθετημάτων της Δημοκρατίας της Πολωνίας Αρ. 90 Αρθ. 631 με τις υπόμενες μετατροπές). Αντιγραφή, αναπαραγωγή, δημοσίευση, αλλαγή των στοιχείων των οδηγιών χωρίς την έγγραφη έγκριση της εταιρείας Grupa Topex αυστηρά απαγορεύεται και μπορεί να οδηγήσει σε έγερση ποινικών και άλλων αξιώσεων.

PREVOD ORIGINALNOG UPUTSTVA

MAŠINA ZA PRAVLJENJE BRAZDA

59G370

PAŽNJA: PRE PRISTUPANJA UPOTREBI ELEKTROUREĐAJA, POTREBNO JE PAŽLJIVO PROČITATI DOLE DATO UPUTSTVO ZA UPOTREBU I PRIDRŽAVATI GA SE U DALJOJ UPOTREBI.

OPŠTE MERE BEZBEDNOSTI

• Elektrouređaj treba koristiti samo sa priključenom zaštitom koja se nalazi u priboru. Zaštita mora biti dobro pričvršćena na elektrouređaj i postavljena tako da garantuje najveći stepen bezbednosti, što znači, da strana ploče za sečenje okrenuta ka operateru mora biti zaštićena u najvišem stepenu. Zaštita treba da štiti operatera od odlomaka i slučajnog kontakta sa pločom za sečenje.
• Treba koristiti samo dijamantske ploče za sečenje. To što se pribor može montirati na elektrouređaj ne garantuje bezbednost njegove upotrebe.
• Dozvoljena brzina obrtaja upotrebljene radne alatke ne može biti manja od date maksimalne brzine obrtaja na elektrouređaju. Radne alatke koje se obrću većom brzinom od dozvoljene mogu da se slome, a delovi da odlete.
• Dijamantske ploče za sečenje mogu da se koriste samo za poslove za koje su predviđene. Na primer ne treba nikada koristiti bočnu površinu ploče za sečenje za brušenje. Ploče za sečenje namenjene su za upotrebu na materijalu ivicom ploče. Uticaj bočne sile može dovesti do lomljenja te vrste ploče.
• Za odabranu ploču za sečenje treba uvek koristiti neoštećene pričvrsne prstenove odgovarajuće veličine. Odgovarajući prstenovi podupiru ploču za sečenje i smanjuju time opasnost od lomljenja.
• Spoljašnji prečnik i debljina radne alatke moraju odgovarati dimenzijama elektrouređaja. Radne alatke neodgovarajućih dimenzija ne mogu se na odgovarajući način zaštiti i kontrolisati.
• Ploče, podloške, prstenovi i drugi pribor moraju u potpunosti da odgovaraju vretenu elektrouređaja. Radne alatke koje ne odgovaraju u potpunosti vretenu elektrouređaja obrću se neravnomerno, snažno vibriraju i mogu izazvati gubitak kontrole nad elektrouređajem.
• U bilo kom slučaju ne treba koristiti oštećene radne alatke. Pre svake upotrebe proveriti radne alatke da nisu oguljene i napukle. U slučaju pada elektrouređaja ili radne alatke treba proveriti da nije došlo do oštećenja, ili koristiti drugu, neoštećenu alatku. Posle kontrole i pričvršćivanja radne alatke, potrebno je pokrenuti elektrouređaj i ostaviti ga uključenog nekoliko minuta na najvišem broju obrtaja, obrativši pažnju da korisnik i druge osobe koje se nalaze sa strane, budu dalje od radne alatke koja se obrće. Oštećene alatke uglavnom se lome tokom ovog testa.
• Treba nositi ličnu zaštitnu opremu. U zavisnosti od vrste posla, potrebno je nositi zaštitnu masku koja pokriva celo lice, zaštitu za oči ili zaštitne naočari. U zavisnosti od potreba treba koristiti masku protiv prašine, zaštitu za sluh, zaštitne rukavice ili specijalnu kecelju koja štiti od malih delova materijala koji se obrađuje. Treba zaštiti oči od stranih tela koje nosi vetar, a koja su nastala tokom rada. Maska protiv prašine i zaštita disajnih puteva treba da filtriraju prašinu koja nastaje tokom rada. Izloženost buci tokom dužeg vremenskog perioda može dovesti do gubitka sluha.
• Treba voditi računa da se osobe sa strane nalaze na bezbednoj udaljenosti od opsega rada elektrouređaja. Svako, ko se nalazi u blizini elektrouređaja koji radi mora da koristi ličnu zaštitnu opremu. Odlomci materijala koji se obrađuje ili napukle radne alatke mogu da odlete i dovedu do povreda čak i izvan neposrednog područja rada.
• Za vreme poslova tokom kojih elektrouređaj može da naiđe na sakrivene električne kablove ili na sopstveni strujni kabl, potrebno je držati uređaj isključivo za izolovanu dršku. Pod uticajem kontakta s kablovima pod naponom, svi metalni delovi elektrouređaja takođe se nalaze pod naponom i mogu dovesti do strujnog udara.

• Strujni kabl treba držati dalje od radnih alatki koje se obrću. U slučaju gubitka kontrole nad uređajem, strujni kabl može biti presečen ili izvučen, a dlan ili cela ruka mogu doći pod radnu alatku koja se obrće.

• Zabranjeno je odlagati elektrouređaj pre nego što se u potpunosti zaustavi radna alatka. Alatka koja se obrće može doći u kontakt sa površinom na koju se odlaže, što može dovesti do gubitka kontrole nad elektrouređajem.

• Zabranjeno je prenositi elektrouređaj koji je u pokretu. Slučajni kontakt odeće sa radnom alatkom koja se obrće može dovesti do uvlačenja odeće i zarivanja radne alatke u telo korisnika.
• Redovno treba čistiti ventilacione otvore elektrouređaja. Ventilator motora uvlači prašinu u kućište, a nagomilavanje metalne prašine može izazvati električne opasnosti.
• Ne treba koristiti elektrouređaj u blizini lakozapaljivih materijala. Varnice mogu da zapale takve materijale.
• Ne treba koristiti alatke koje zahtevaju tečna sredstva za hlađenje. Upotreba vode ili drugih tečnih sredstava za hlađenje može dovesti do strujnog udara.

Δήλωση συμμόρφωσης ΕΚ

Kataσκευαστής: Sp.k., Pograniczna 2/4 02-285 Warszawa

Προϊόν: Προϊόν: Μηχανή για πλακόστρωση

Μοντέλο: 59G370

Εμπορική ονομασία: GRAPHITE

Σειριακός αριθμός: 00001 ÷ 99999

Η παρούσα δήλωση συμμόρφωσης εκδίδεται με αποκλειστική ευθύνη του κατασκευαστή.

Το προϊόν που περιγράφεται ανωτέρω συμμορφώνεται με τα ακόλουθ έγγραφα:

Οδηγία 2006/42/ΕΚ για τα μηχανήματα

Οδηγία ηλεκτρομαγνητικής συμβατότητας 2014/30/ΕΕ

Οδηγία RoHS 2011/65/ΕΕ όπως τροποποιήθηκε από την οδηγία 2015/863/ΕΕ

Και πληροί τις απαιτήσεις των προτύπων:

EN 62841-1:2015+AC:15; EN 60745-2-22:2011+A11:2013;

EN IEC 55014-1:2021; EN IEC 55014-2:2021;

EN IEC 61000-3-2:2019+A1:2021; EN 61000-3-3:2013+A1:2019

EN IEC 63000:2018

Η παρούσα δήλωση αφορά μόνο τα μηχανήματα όπως διατίθενται στην αγορά και δεν περιλαμβάνει εξαρτήματα

προστίθενται από τον τελικό χρήστη ή πραγματοποιούνται από αυτόν/αυτήν εκ των υστέρων.

Ονοματεπώνυμο και διεύθυνση του κατοίκου της ΕΕ που είναι εξουσιοδοτημένος να προετοιμάσει τον τεχνικό φάκελο: Υπογράφεται εξ ονόματος:

Grupa Topex Sp. z o.o. Sp.k.

Υπεύθυνος ποιότητας της TOPEX GROUP

Βαρσοβία, 2020-06-18

ES

59G370
