Termék típusa	Falhorony maró (falhorony fűrész) falazathoz
Márka	Graphite
Modell	59G370
Tápellátás feszültsége	230 V AC, 50 Hz
Teljesítményfelvétel	1320 W
Üresjárati fordulatszám	9000 min⁻¹
Tárcsák átmérője	125 mm
Tárcsák furatátmérője	22,2 mm
Orsómenet	M14
Horony szélessége	8 – 26 mm (állítható távtartókkal)
Állítható vágási mélység	8 – 30 mm
Tömeg	4,2 kg
Védelmi osztály	II (kettős szigetelés)
Hangnyomásszint (LpA)	97,16 dB(A) (K = 3 dB)
Hangteljesítményszint (LWA)	108,16 dB(A) (K = 3 dB)
Rezgés (ah)	7,451 m/s² (K = 1,5 m/s²)
Kompatibilis anyagok	Beton, kő, tégla (víz nélkül)
Tárcsák száma	1 vagy 2 száraz gyémánt tárcsa
Porelszívó csatlakozó	Igen (külső porszívó adapter)
Biztonsági funkciók	Véletlen bekapcsolás elleni kapcsoló, túlterhelés elleni védelem, automatikus leállás
Karbantartás	Szellőzőnyílások tisztítása, kefék cseréje (hossz < 5 mm)
Tartozékok	Speciális kulcs, hatszögkulcs, adapter, távtartók (5x 3,8 mm + adapter), véső, műanyag doboz

Gyakran ismételt kérdések - 59G370 Graphite

Milyen tárcsákat használhatok a Graphite 59G370 falhorony marón?

Csak száraz gyémánt tárcsákat használjon, 125 mm átmérővel és 22,2 mm furatátmérővel. A megengedett maximális fordulatszám nem lehet alacsonyabb 9000 min⁻¹-nél.

Hogyan állítható be a horony szélessége?

A szélesség (8–26 mm) a távtartó alátétek hozzáadásával vagy eltávolításával állítható a tárcsák között. Használjon legalább egy távtartót két tárcsa között és egy speciális alátétet a központosításhoz.

Hogyan csatlakoztatható egy porszívó?

Helyezze a mellékelt adaptert a kifúvó csőre, húzza meg az anyát, majd csatlakoztassa a szívótömlőt. A porszívót a horonymaró előtt kell bekapcsolni és utána kikapcsolni.

Mi a maximális vágási mélység?

Az állítható mélység 8–30 mm. Lazítsa meg a talp rögzítő gombját, mozgassa a talpat a kívánt mélységbe, majd húzza meg újra.

Hogyan kerülhető el a visszarúgás (kickback)?

Tartsa szorosan a szerszámot két kézzel, használja a kiegészítő fogantyút, ne blokkolja a tárcsát, csökkentse a nyomást beakadás esetén, és csak egyenes vágásokat végezzen.

Használhatom a horonymarót vízzel?

Nem, a horonymaró csak száraz munkára készült. Víz vagy hűtőfolyadék használata áramütés veszélyét hordozza.

Mit tegyek túlterhelés esetén?

A szerszám automatikusan leáll. Kapcsolja ki azonnal, majd hagyja üresen járni körülbelül 1 percig a hűtéshez, mielőtt folytatná a munkát.

Hogyan kell karbantartani a szénkeféket?

Rendszeresen ellenőrizze a hosszukat. Ha 5 mm-nél rövidebbek, kiégtek vagy eltörtek, cserélje ki mindkét kefét eredeti alkatrészekre, bízza a műveletet szakemberre.

Mekkora a szerszám zajszintje?

A hangnyomásszint 97,16 dB(A), a hangteljesítményszint 108,16 dB(A). Mindig viseljen hallásvédőt.

Hogyan távolítsuk el a horonyban maradt anyaghidat?

Használja a mellékelt vésőt a középső híd letöréséhez és eltávolításához, miután mindkét oldalon elkészítette a hornyot. Állítsa a vágási mélységet körülbelül 3 mm-rel nagyobbra a szükségesnél a művelet megkönnyítéséhez.

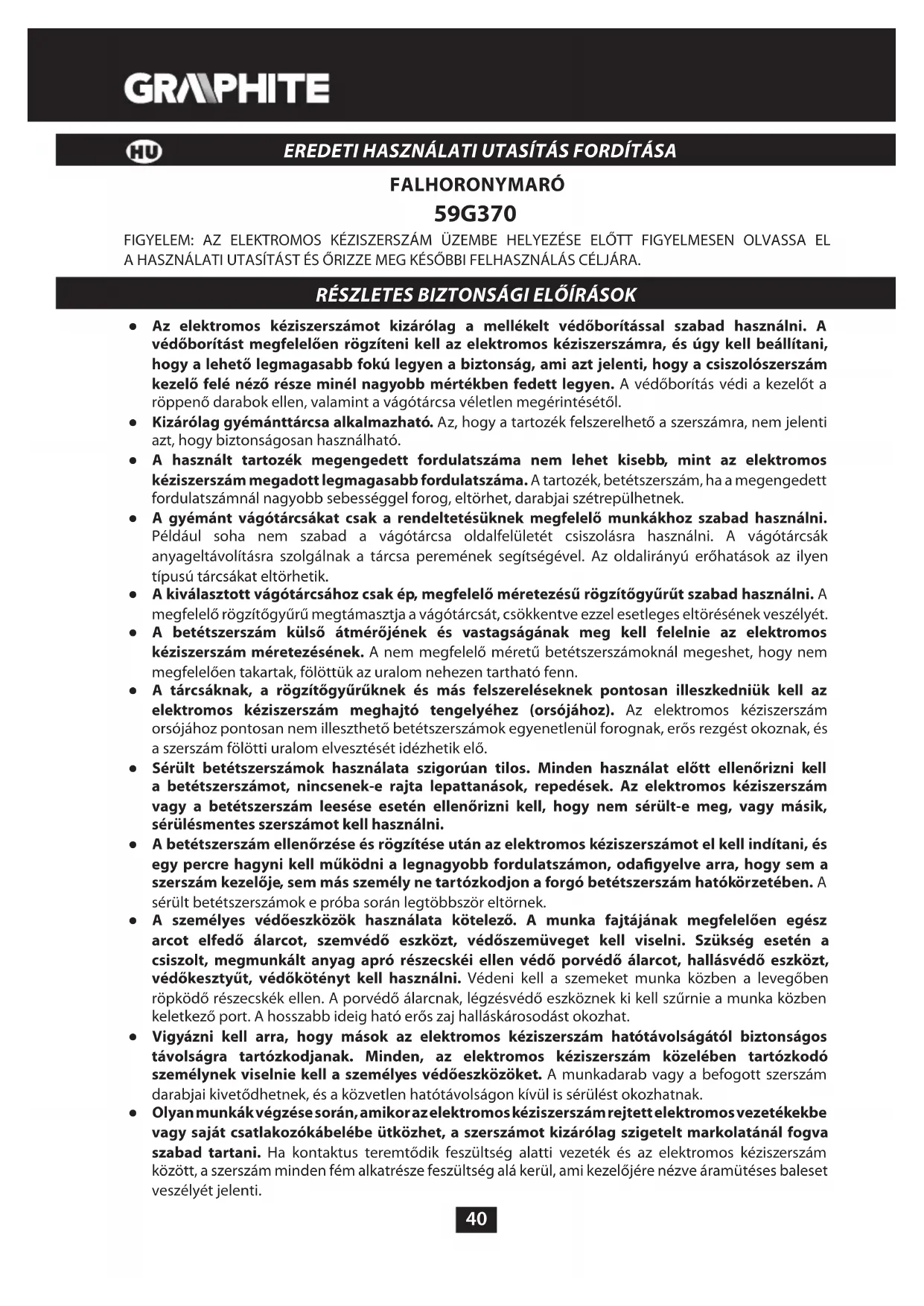

HASZNÁLATI ÚTMUTATÓ 59G370 Graphite

• Az elektromos kéziszerszámot kizárólag a mellékelt védőborítással szabad használni. A védőborítást megfelelően rögzíteni kell az elektromos kéziszerszámra, és úgy kell beállítani, hogy a lehető legmagasabb fokú legyen a biztonság, ami azt jelenti, hogy a csiszolószerszám kezelő felé néző része minél nagyobb mértékben fedett legyen. A védőborítás védi a kezelőt a röppenő darabok ellen, valamint a vágótárcsa véletlen megérintésétől.
• Kizárólag gyémánttárcsa alkalmazható. Az, hogy a tartozék felszerelhető a szerszámra, nem jelenti azt, hogy biztonságosan használható.
• A használt tartozék megengedett fordulatszáma nem lehet kisebb, mint az elektromos kéziszerszám megadott legmagasabb fordulatszáma. A tartozék, betétszerszám, ha a megengedett fordulatszámnál nagyobb sebességgel forog, eltörhet, darabjai szétrepülhetnek.
• A gyémánt vágótárcsákat csak a rendeltetésüknek megfelelő munkákhoz szabad használni. Például soha nem szabad a vágótárcsa oldalfelületét csiszolásra használni. A vágótárcsák anyageltávolításra szolgálnak a tárcsa peremének segítségével. Az oldalirányú erőhatások az ilyen típusú tárcsákat eltörhetik.
• A kiválasztott vágótárcsához csak ép, megfelelő méretezésű rögzítőgyűrűt szabad használni. A megfelelő rögzítőgyűrű megtámasztja a vágótárcsát, csökkentve ezzel esetleges eltörésének veszélyét.
• A betétszerszám külső átmérőjének és vastagságának meg kell felelnie az elektromos kéziszerszám méretezésének. A nem megfelelő méretű betétszerszámoknál megeshet, hogy nem megfelelően takartak, fölöttük az uralom nehezen tartható fenn.
• A tárcsáknak, a rögzítőgyűrűknek és más felszereléseknek pontosan illeszkedniük kell az elektromos kéziszerszám meghajtó tengelyéhez (orsójához). Az elektromos kéziszerszám orsójához pontosan nem illeszthető betétszerszámok egyenetlenül forognak, erős rezgést okoznak, és a szerszám fölötti uralom elvesztését idézhetik elő.
• Sérült betétszerszámok használata szigorúan tilos. Minden használat előtt ellenőrizni kell a betétszerszámot, nincsenek-e rajta lepattanások, repedések. Az elektromos kéziszerszám vagy a betétszerszám leesése esetén ellenőrizni kell, hogy nem sérült-e meg, vagy másik, sérülésmentes szerszámot kell használni.
• A betétszerszám ellenőrzése és rögzítése után az elektromos kéziszerszámot el kell indítani, és egy percre hagyni kell működni a legnagyobb fordulatszámon, odafigyelve arra, hogy sem a szerszám kezelője, sem más személy ne tartózkodjon a forgó betétszerszám hatókörzetében. A sérült betétszerszámok e próba során legtöbbször eltörnek.
• A személyes védőeszközök használata kötelező. A munka fajtájának megfelelően egész arcot elfedő álarcot, szemvédő eszközt, védőszemüveget kell viselni. Szükség esetén a csiszolt, megmunkált anyag apró részecskéi ellen védő porvédő álarcot, hallásvédő eszközt, védőkesztyűt, védőkötényt kell használni. Védeni kell a szemeket munka közben a levegőben röpködő részecskék ellen. A porvédő álarcnak, légzésvédő eszköznek ki kell szürnie a munka közben keletkező port. A hosszabb ideig ható erős zaj halláskárosodást okozhat.
• Vigyázni kell arra, hogy mások az elektromos kéziszerszám hatótávolságától biztonságos távolságra tartózkodjanak. Minden, az elektromos kéziszerszám közelében tartózkodó személynek viselnie kell a személyes védőeszközöket. A munkadarab vagy a befogott szerszám darabjai kivetődhetnek, és a közvetlen hatótávolságon kívül is sérülést okozhatnak.

• Olyan munkák végzése során, amikor az elektromos kéziszerszám rejtett elektromos vezetékekbe vagy saját csatlakozókábelébe ütközhet, a szerszámot kizárólag szigetelt markolatánál fogva szabad tartani. Ha kontaktus teremtődik feszültség alatti vezeték és az elektromos kéziszerszám között, a szerszám minden fém alkatrésze feszültség alá kerül, ami kezelőjére nézve áramütéses baleset veszélyét jelenti.

• A hálózati csatlakozókábelt távol kell tartani a forgó betétszerszámoktól. Az elektromos kéziszerszám fölötti uralom elvesztése esetén átvágódhat vagy kihúzódhat az elektromos csatlakozókábel, és a kezet, vagy az egész kart elkaphatja a forgó szerszám.

• Tilos az elektromos kéziszerszámot letenni, mielött teljesen meg nem áll a befogott szerszám. A forgó szerszám belekaphat abba a felületbe, amelyre leteszi, és így elvesztheti az uralmat a szerszám fölött.
• Tilos a mozgásban lévő szerszám hordozása. A forgó betétszerszám véletlenül belekaphat az öltözetbe, felcsavarhatja, és a betétszerszám belemarhat a kezelője testébe.
• Tisztítsa ki rendszeresen az elektromos kéziszerszám szellőzőnyilásait. A motor hűtőventilátora beszívja a port a szerszám házába, ahol nagyobb mennyiségű fémpor felgyülemlése zárlatveszélyt idézhet elő.
• Tilos az elektromos kéziszerszám használata gyúlékony anyagok közelében. A szikrák meggyulladását okozhatják.
• Nem használhatók olyan betétszerszámok, amelyek hűtőfolyadék alkalmazását igénylik. Víz, vagy más hűtőfolyadék használata áramütés veszélyével jár.

A visszarúgás és a vonatkozó biztonsági ajánlások

A visszarúgás az elektromos kéziszerszám hirtelen reakciója a forgó betétszerszám, pl. a csiszolótárcsa, a csiszolótányér, a drótkefék, stb. beszorulására vagy beakadására. A beakadás vagy a beszorulás a forgó betétszerszám hirtelen megállását idézi elő. Az elektromos kéziszerszám ilyenkor a betétszerszám forgási irányával ellentétes irányba rándul.

- Az elektromos kéziszerszámot erösen kell tartani, a testnek és a karoknak olyan helyzetet kell felvennie, hogy enyhíthesse a visszarúgás hevességét. Ha az alapfelszerelések között van segédmarkolat, azt mindenkor használni kell, hogy a lehető legjobban ellenőrzése alatt tarthassa a visszarúgó, vagy az indításkor elszabadulni akaró szerszámot. A szerszámmal dolgozva, betartva az óvatossági szabályokat, uralni lehet a szerszámot ilyen viselkedése ellenére is.

- A kezét mindig tartsa távol a forgó betétszerszámtól. Visszarúgáskor a betétszerszám megsértheti a kezét.

- El kell kerülni azt a zónát, ahol az elektromos kéziszerszám visszarúgása alatt mozoghat. Visszarúgáskor az elektromos kéziszerszám a befékeződő betétszerszám mozgásirányával ellentétes irányba mozdul el.

- Különösen óvatosan kell megmunkálni a sarkokat, éleket. Meg kell előzni, hogy a szerszám visszapattanjon, vagy beszoruljon. A forgó betétszerszám hajlamosabb a beszorulásra a sarkok, élek megmunkálásánál, és akkor, ha visszapattan. Ez a szerszám fölötti uralom elvesztésével vagy visszarúgással járhat.

- Tilos fához való tárcsát vagy fogazott tárcsát használni. Az ilyen típusú betétszerszámok gyakran okoznak visszarúgást, vagy a szerszám fölötti uralom elvesztését.

- Kerülni kell a tárcsa beszorulását és a túl nagy nyomóerőt. Ne végezzen túl mély vágásokat. A vágótárcsa túlterhelése növeli beszorulási, befékeződési hajlamát, és ezzel együtt a visszarúgás vagy a tárcsatörés esélyét.

- A vágótárcsa beszorulásakor, vagy a munka szüneteltetésekor az elektromos kéziszerszámot le kell állítani, és meg kell várni, amíg a tárcsa teljesen megáll. Nem szabad a még forgó tárcsát a vágásból kiemelni, mert ez visszarúgást válthat ki. Ki kell deríteni, és meg kell szüntetni a beszorulás okát.

- Ne indítsa el a kéziszerszámot, ha az még az anyagba mélyed. A vágás folytatása előtt a fűrésztárcsának el kell érnie teljes forgási sebességét. Ellenkező esetben a tárcsa beakadhat, kiugorhat a munkadarabból, vagy visszarúgást okozhat.

- A lemezeket, lapokat, a nagyméretű munkadarabokat megmunkálás előtt alá kell támasztani, csökkentve így a beszoruló tárcsa okozta visszarúgás esélyét. A nagyméretű munkadarabok behajolhatnak saját súlyuk alatt. A munkadarabot mindkét oldalon alá kell támasztani, úgy a vágás vonalának közelében, mint a pereménél.

- Legyen különösen óvatos nyílások kivágásánál falban, vagy más, nem látható terület megmunkálásakor. Az anyagba mélyedő vágótárcsa a szerszám visszarúgását válthatja ki gáz- és vízcsőbe, elektromos vezetékbe, egyéb akadályokba ütközésekor.

További biztonságot érintő ajánlások

• A hálózati feszültségnek azonosnak kell lennie az elektromos kéziszerszám gyári adattábláján feltüntetettel.
• Ne kezdje meg a munkát, amíg az elektromos kéziszerszám el nem érte teljes fordulati sebességét.
• Használjon megfelelő kereső műszereket a rejtett elektromos-, gáz- vagy vízvezetékek, csatornák elhelyezkedésének felfedéséhez, vagy forduljon a szolgáltatóüzemhez segítségért. A feszültség alatti vezeték megsértése tűzveszéllyel jár, a gázvezeték megsértése pedig robbanásveszélyt okozhat. A vízvezetékbe vágás áramütéses balesetet és anyagi károkat okozhat.
• Kövek, építőkövek megmunkálása során porelszívást kell alkalmazni. A porelszívónak alkalmasnak kell lennie köpor elszívására. Az ilyen berendezések alkalmazása csökkenti a poremisszió kockázatait.
• Az elektromos kéziszerszámot munkavégzés közben erősen, két kézzel kell fogni, biztonságos testhelyzetet felvéve. Biztonságosabb az elektromos kéziszerszámot két kézzel vezetni.
• Az eszköz hálózatra csatlakoztatása előtt minden esetben ellenőrizni kell a hálózati csatlakozókábelt. Tilos az elektromos kéziszerszám használata sérült csatlakozókábellel. Tilos a sérült csatlakozókábel érintése, ha a csatlakozókábel használat közben sérül meg, ki kell húzni a csatlakozódugót az aljzatból. A sérült csatlakozókábel növeli az áramütéses baleset kockázatát, ezért szakszervizben ki kell cseréltetni.

FIGYELEM! A szerszám beltéri alkalmazásra szolgál.

Az önmagában is biztonságos szerkezeti felépítés, a biztonsági megoldások és kiegészítő védőfelszerelések alkalmazása mellett is mindig fennmarad a munkavégzés közben bekövetkező balesetek minimális veszélye

Az alkalmazott jelzések magyarázata:

123456

1. Olvassa el a használati utasítást, tartsa be a benne található figyelmeztetéseket és biztonsági szabályokat.
2. II. oszt. szigetelésű berendezés.
3. Alkalmazza az egyéni védőeszközöket (zárt védőszemüveget, hallásvédő eszközt, porvédő álarcot)!
4. Karbantartás, javítás megkezdése előtt húzza ki a hálózati csatlakozódugót az aljzatból!
5. Gyerekek elöl elzárandó!
6. Csapadéktól védendő!

FELÉPÍTÉS, RENDELTETÉS

A falhoronymaró a II. szigetelési osztályba tartozik, meghajtására egyfázisú, kommutátoros elektromotor szolgál.

Alkalmazási területe beton, kö, tégla és más anyagú falakban, padlókban hornyok készítése hálózatok fektetéséhez.

A falhoronymaró kialakítása lehetővé teszi külső porelszívó berendezés, pl. ipari porszívó csatlakoztatását, és ezt ajánlatos is megtenni.

Felhasználási területe kiterjed az építési és felújítási munkákra, valamint az önállóan végzett otthoni barkácsolás során a legkülönfélébb tevékenységekre.

Tilos az elektromos kéziszerszámot rendeltetésétől eltérő célra alkalmazni.

AZ ÁBRÁK ÁTTEKINTÉSE

Az alábbi számozás a berendezés elemeinek jelöléseit követi a jelen használati utasítás ábráin.

1. Mellső markolat
2. Markolat
3. Közdarab

4. Porelvezető csonk

5. Marótárcsa védőborítás

6. Marótárcsa
7. Talprögzítő forgatógomb
8. Talp
9. Indítókapcsoló
10. Indítókapcsoló reteszelés
11. Orsózár gomb
12. Vezetőgörgő
13. Rögzítőgyűrű
14. Csavarok
15. Külső rögzítőgyűrű

* Előfordulhatnak különbségek a termék és az ábrák között.

AZ ALKALMAZOTT PIKTOGRAMOK MAGYARÁZATA

FIGYELEM

FIGYELMEZTETÉS

ÖSSZESZERELÉS/BEÁLLÍTÁS

TÁJÉKOZTATÓ

TARTOZÉKOK, KIEGÉSZÍTŐ FELSZERELÉSEK

1. Speciális kulcs - 1 db
2. Közdarab - 1 db
3. Imbuszkulcs - 1 db
4. Hézagoló alátét, 3,8 mm vastag - 5 db
5. Hézagoló alátét, hornyolt - 1 db
6. Véső - 1 db
7. Hordtáska - 1 db

FELKÉSZÜLÉS AZ ÜZEMBEHELYEZÉSRE

A KÖZDARAB FEL-ÉS LESZERELÉSE

• Csúsztassa a (3) közdarabot (figyeljen arra, hogy illeszkedjen a vezetőhornyokba) a (4) porelvezető csonkba és jobbra elfordítva rögzítse (A. ábra).
• A közdarab eltávolítása a beszereléssel ellentétes műveleti sorrendben történik.

A PORELVEZETÉS

A falhoronymarót külső porelszívó rendszerhez csatlakoztatva használja.

• Lazítsa meg a (3) közdarabon a (13) rögzítőgyűrűt.
• Csúsztassa a porelszívó rendszer csövének végét a (3) közdarabba és rögzítse a (13) rögzítőgyűrű meghúzásával (B. ábra) (ügyeljen a csatlakozás tömörségére).

A munka megkezdésekor először a porelszívó rendszert (pl. ipari porszívót) indítsa be, csak azután a falhoronymarót. A munka befejeztével járjon el fordított sorrendben, azaz először a falhoronymarót kapcsolja ki, majd ezután állítsa le a porelszívást. Ha így jár el, elkerüli a munkavégzés helyén a fölösleges porszennyezést. Az egyes porszívótípusoknál, amelyeknél a szerszám beépített elektromos csatlakozóaljzathoz csatlakoztatható, a porszívó be - és kikapcsolása automatikusan történik a szerszám kapcsolójának működtetésekor.

A HORONYSZÉLESSÉG BEÁLLÍTÁSA / A MARÓTÁRCSÁK CSERÉJE

Kizárólag száraz marásra szolgáló gyémánt marótárcsákat használjon, és fordítson figyelmet a tárcsákon jelzett legnagyobb megengedett forgási sebességre.

A horony szélessége a marótárcsák között elhelyezett hézagoló alátétek számától és a tárcsák vastagságától függ. A horonyszélesség 8 mm - 26 mm között változtatható.

A horony szélességét az alább bemutatott módszerrel számíthatja ki:

Horonyszélesség = hézagoló alátétek száma x vastagságuk + a marótárcsák vastagsága.

Függetlenül attól, hogy hány hézagoló alátét kerül a marótárcsák közé, a hornyolt alátétnek mindenképpen a második marótárcsa alá kell kerülnie, mivel ez az alátét fogja központosítani.

A falhoronymaró alkalmazható egy vagy két marótárcsával.

• Csavarja ki a (7) talprögzítő forgatógombot és nyissa le a (8) talpat.
• Csavarja ki az (5) védőborítást rögzítő (14) csavarokat (C. Ábra).
• Fordítsa el az (1) mellső markolatot és vegye le a marótárcsák (5) védőborítását (D. ábra).
• Tartsa benyomva a (11) orsózár gombját, csavarja ki a tartozék speciális kulccsal a (15) külső rögzítőgyűrűt (E. ábra).
• Fontos! A rögzítőgyűrűt balra, a marótárcsák forgásirányába kell forgatni.
• Vegye le az orsóról a marótárcsákat, a hézagoló alátéteket és a külső rögzítőgyűrűt, és alaposan tisztítsa meg őket.
• Fontos! Ügyeljen a belső rögzítőgyűrű fokának pozicionálására az orsón.
• Szerelje fel a külső rögzítőgyűrűt, a marótárcsákat és a hézagoló alátéteket úgy, hogy a kívánt horonyszélességet kapja (figyeljen oda a marótárcsák helyes forgásirányára – ld. a nyilakat a marótárcsákon és a védőborításon).
• Húzza meg a (15) külső rögzítőgyűrűt, benyomva tartva az orsózár (11) gombját.
• A többi alkatrészt leszerelésükkel ellentétes műveleti sorrendben szerelje fel.

Függetlenül a kívánt horonyszélességtől, fel kell szerelni az összes hézagoló alátétet a marótárcsák meglazulásának elkerülésére. A marótárcsák között legalább egy hézagoló gyűrünek lennie kell. Ha két marótárcsával dolgozik, azokat mindig együttesen kell cserélni.

A HORONY MÉLYSÉGÉNEK BEÁLLÍTÁSA

A falhoronymaró szabályozható talpa egyben a marási mélységhatároló szerepét is betölti. A marás mélységét 8 mm - 30 mm között lehet változtatni.

• Lazítsa meg a talp rögzítését a (7) forgatógombbal.
• Állítsa a (8) talpat a kívánt marási mélységre a marótárcsák (5) védőborításán elhelyezett beosztás alapján.
• A beállított értéket rögzítse a talprögzítés (7) forgatógombját meghúzva.

MUNKAVÉGZÉS / BEÁLLÍTÁSOK

A falhoronymaró használatbavétele előtt ellenőrizze a marótárcsák állapotát. Tilos kicsorbult, repedt, eldeformált vagy más módón sérült tárcsákat használni. Az elhasználódott marótárcsákat cserélje újakra. A munka megkezdése előtt végezzen próbaüzemet terhelés nélkül, legalább egy perces járatással.

A munkavégzés befejezése után minden esetben kapcsolja ki a falhoronymarót, és várja meg, míg a marótárcsa teljesen leáll. Csak ekkor tegye le a falhoronymarót.

• A marótárcsák legyenek szabályosan rögzítve, és tudjanak szabadon forogni.
• Tilos a falhoronymarót túlterhelni. A túlterhelés, a túlzott nyomás a szerszámra a marótárcsák balesetveszélyes elrepedését okozhatja.
• Tilos a marótárcsákkal a falat ütögetni.
• Tilos körfűrészhez való, fa fűrészelésére szolgáló fűrésztárcsák használata. Az ilyen tárcsák használata gyakran a gép visszarúgásához és a gép fölötti uralom elvesztéséhez vezet, sőt, a gép kezelőjének sérülését is okozhatja.

A BE- ÉS KIKAPCSOLÁS

A hálózati feszültség egyezzen meg a falhoronymaró gyári adattábláján feltüntetett feszültséggel. Beindításkor és munkavégzés közben tartsa két kézzel a falhoronymarót.

A falhoronymaró indítókapcsolóját a véletlen elindítást kizáró biztonsági reteszelés védi.

Bekapcsolás:

• Fordítsa az indítókapcsoló reteszelés (10) karját előre.
• Nyomja be a (9) indítókapcsolót (F. rajz).

Kikapcsolás:

- Engedje fel a (9) indítókapcsolót.

A FALHORONYMARÓ HASZNÁLATA

A falhoronymaró kizárólag egyenes vonalú hornyok marására szolgál. Tilos íves, körvonalat követő hornyok készítése. A szerszám kizárólag száraz üzemben használható.

A munka megkezdése előtt vizsgálja meg a munkaterületet, nincsenek-e nem látható elektromos, víz- vagy gázvezetékek, ezeket erre szolgáló keresővel derítheti fel.

A falhoronymaró beindítása után várja meg, míg a marótárcsák elérik a maximális forgási sebességet, és csak akkor kezdjen a munkába. Marás közben tilos a falhoronymarót ki-bekapcsolgatni. A ki- és bekapcsolást csak akkor tegye, amikor a marótárcsák nem érintkeznek a megmunkált felülettel.

- Állítsa be a marás szélességét és mélységét.

• Fektesse a (8) talp hátsó szegélyét a (12) vezetőgörgővel a falra (a marótárcsák a fal felszínét ne érintsék).
• Indítsa be a falhoronymarót, és várja meg, míg a marótárcsák elérik a teljes fordulatszámot.
• Fokozatosan mélyítse a marótárcsákat a falba (a talp hátsó szegélye legyen állandó érintkezésben a fallal) (G. ábra).
• Amikor a talp már teljes felületével a falra fekszik, folytassa a horonymarást a szerszám eltolásával a marótárcsák forgásával ellentétes irányban.
• A vágás befejezését a kezdéshez hasonlóan végezze, a talp falra fekvő hátsó pereme körül elfordítva emelje ki az anyagból a horonymarót.
• Várja meg, míg a marótárcsák teljesen leállnak, és csak ekkor tegye le a szerszámot.
• A horonyban megmaradó részeket vésővel távolítsa el.

A hornyoláskor esetlegesen keletkező egyenetlenségek kiegyenlítésére állítson be kb. 3 mm-el nagyobb vágásmélységet a kívántnál. Falak áttörésénél, pl. vésőkalapáccsal, jelentősen csökkenthető a törmelék kivetődése a falfelületből, ha előzetesen a falhoronymaróval bevágást készít maximális vágásmélységgel.

A falhoronymaró kikapcsolása után tilos a forgó marótárcsák fékezése falhoz nyomással, vagy az orszár gombjának megnyomásával.

Ne nyomja a falhoronymarót túl erősen a megmunkálandó felülethez. Gyakoroljon a falhoronymaróra mérsékelt, a talp érintkezőfelületén egyenletesen megoszló nyomást. A falhoronymaróra gyakorolt túl nagy nyomás a motor túlmelegedését, a marótárcsák sérülését vagy a túlterhelésvédő biztosíték működésbelépését válthatja ki. Tartson időnként szünetet munkavégzés közben.

A szerszám fordulatszám-stabilizáló elektronikával, valamint túlterhelésvédő biztosítékkal van felszerelve. Túlterhelés esetén a meghajtómotort az elektronika automatikusan lekapcsolja. Ilyenkor a falhoronymarót azonnal terhelésmentesíteni kell, majd újra be kell kapcsolni, és a hűtéshez kb. egy percet terhelés nélkül járatni kell.

A marótárcsák munka közben erősen felhevülnek — ne érintse őket lehülésük elött védtelen kézzel.

Különösen kemény anyagokban végzett marás során a marótárcsák túlmelegedhetnek, károsodhatnak. A marótárcsát övező szikrafelhő túlmelegedésre utal. Ilyenkor a marást azonnal le kell állítani, és le kell hűteni a tárcsákat, engedve, hogy a gép maximális forgási sebességgel, terhelés nélkül működjön 3-5 percen át.

Az észlelhetően lecsökkent hatékonyság szikraesővel párosulva a marótárcsák eltompulására utal.

KEZELÉS, KARBANTARTÁS

Bármilyen szerelési, beállítási, javítási vagy karbantartási művelet megkezdése előtt áramtalanítsa a falhoronymarót a hálózati csatlakozó kihúzásával.

GRAPHITE

• A falhoronymarót puha kefével vagy sürített levegővel a legelőnyösebb tisztítani.
• A falhoronymaró tisztításához tilos vizet vagy vegyszert használni.
• A falhoronymarót tárolja száraz, gyermekektől elzárt helyen.
• A motorház szellőzőnyílásait tartsa tisztán, legyenek a levegő számára átjárhatók.
• Ha a motor kommutátorában túlzott szikraképződést tapasztal, ellenőriztesse szakemberrel a motor szénkeféinek állapotát.
• Rendszeresen ellenőrizze a csavarok meghúzottságát, a kötőelemek állapotát. Munka közben idővel ezek meglazulhatnak.
• A hálózati csatlakozóvezeték cseréjét és más javításokat végeztesse a kijelölt szervizekben.

A SZÉNKEFÉK CSERÉJE

A motor elhasználódott (5 mm-nél rövidebb), elégett vagy elrepedt szénkeféit azonnal ki kell cserélni. A két szénkefét minden esetben együtt kell kicserélni.

A szénkefék cseréjét kizárólag képzett szakemberrel végeztesse, és kizárólag eredeti alkatrészek felhasználásával.

Bármiféle felmerülő meghibásodás javítását bízza a gyári márkaszervizre.

MÜSZAKI JELLEMZÖK

MÜSZAKI ADATOK

Falhoronymaró
Jellemző Érték
Hálózati feszültség 230 V AC
Hálózati frekvencia 50 Hz
Névleges teljesítmény 1320 W
Uresjárati fordulatszám 9000 min	-1
Érintésvédelmi besorolási osztály II
A marótárcsa átmérője 125 mm
A marótárcsa furatátmérője 22,2 mm
Az orsó (kihajtótengely) menete M14
Horonyszélesség tartomány 8 - 26 mm
Marási mélységtartomány 8 - 30 mm
Tömeg	4,2 kg
Gyártási év	2021

ZAJ- ÉS REZGÉSVÉDELMI ADATOK

Zajjal és rezgéssel kapcsolatos tájékoztató

A jelen útmutatóban a kibocsátott zajszintek, mint a L_pA hangnyomásszint, Lw_A hangteljesítményszint és a K mérési bizonytalanság az EN 60745 szabvány szerint kerültek megadásra.

A rezgés a_h értéke (rezgésgyorsulás értéke) és a K mérési bizonytalanság az EN 60745-2-22 szabvány szerint kerültek megadásra.

A jelen útmutatóban megadott rezgési szint az EN 60745 szabvány által megadott mérési eljárás szerint került megadásra és alkalmazható az elektromos szerszámok összehasonlításához. Szintén felhasználható a rezgési expozíció előzetes kiértékeléséhez.

A megadott rezgési szint representatív az elektromos szerszám alapvető alkalmazása tekintetében. Amennyiben az elektromos szerszám más formában vagy egyéb szerszámmal kerül alkalmazásra, valamint, ha nem volt elegendő mértékben karbantartva, a rezgési szint módosulhat. A fent említett okok a rezgés expozícióját valamennyi munka tekintetében megnöveli.

A rezgés expozíció pontos felbecsüléséhez figyelembe kell venni az elektromos szerszám kikapcsolt, valamint bekapcsolt, de nem használt időtartamát. Ezzel a módszerrel a rezgés össze expozíció lényegesen kisebb lehet.

A felhasználó rezgés hatásától való védelme érdekében további védőintézkedésekre van szükség, mint pl.: az elektromos szerszám és a munkaeszközök karbantartása, a kezek megfelelő hőmérsékleténe

Hangnyomás-szint: L_pA = 97,16 dB(A) K = 3 dB(A)

Hangteljesítmény-szint: Lw_A=108,16 dB(A) K=3 dB(A)

Rezgésgyorsulás: a_h=7,451 m/s^2 K=1,5 m/ s^2

KÖRNYEZETVÉDELEM

Az elektromos üzemű termékeket ne dobja ki a házi szeméttel, hanem azt adja le hulladékkezelésre, hulladékgyűjtésre szakosodott helyen. A hulladékkezeléssel kapcsolatos kérdéseire választ kaphat a termék kereskedőjétől, vagy a helyi hatóságoktól. Az elhasználódott elektromos és elektronikai berendezések a természeti környezetre ható anyagokat tartalmaznak. A hulladékkezelésnek, újrahasznosításnak nem alávetett berendezések potenciális veszélyforrást jelentenek a környezet és az emberi egészség számára.

* A változtatás joga fenntartva!

A „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa (székhelye: Varsó, ul. Pograniczna 2/4) (a továbbiakban: „Grupa Topex”) kijelenti, hogy a jelen használati utasítás (továbbiakban „Használati Utasítás”) tartalmával – ideértve többek között annak szövegével, a felhasznált fényképekkel, vázlatokkal, rajzokkal, valamint a formai megjelenéssel – kapcsolatos összes szerzői jog a Grupa Topex kizárólagos tulajdonát képezi és mint ilyenek jogi védelem alatt állnak, az 1994. február 4-i, a szerzői és ahhoz hasonló jogokról szóló törvényben foglaltak szerint (Dz.U. (Törvényközlöny) 2006. évf. 90. szám 631. tétel, a későbbi változásokkal). A Használati Utasítás egészének vagy bármely részletének haszonszerzés céljából történő másolása, feldolgozása, közzététele, megváltoztatása a Grupa Topex írásos engedélye nélkül polgárjogi és büntetőjogi felelősségre vonás terhe mellett szigorúan tilos.

TRADUCERE A INSTRUCTIUNILOR ORIGINALE

MASINA DE TAIAT CANELURI

59G370

NOTA : INAINTE DE UTILIZAREA MASINEI DE TAIAT CANELURI TREBUIE SĂ CITEȘTI ATENT PREZENTELE INSTRUCTIUNI. INSTRUCTIUNILE TREBUIE PĂSTRATE PENTRU VIITOR.

PRINCIPII AMANUNTITE DE SECURITATE

EK-megfelelőségi nyilatkozat

Termék: Aszfaltozógép

Modell: 59G370

Kereskedelmi név: GRAPHITE

Sorozatszám: 00001 ÷ 99999

Ezt a megfelelőgi nyilatkozatot a gyártó kizárólagos felelősége mellett adiuk ki.

A fent leirtermék megfelel a kötkezdokumentumoknak:

Gépekröl szóló 2006/42/EK irányelv

Elektromágneses összeférhetőségi irányelv 2014/30/EU

A 2015/863/EU irányelvel módosított 2011/65/EU RoHS irányelv És megfelel a szabványok követelményeinek:

EN 62841-1:2015+AC:15; EN 60745-2-22:2011+A11:2013;

EN IEC 55014-1:2021; EN IEC 55014-2:2021;

EN IEC 61000-3-2:2019+A1:2021; EN 61000-3-3:2013+A1:2019

EN IEC 63000:2018

Ez a nyilatkozat csak a forgalomba hozott gépre vonatkozik, és nem terjed ki az alkatrészekre.

a végfelhasználó által hozzáadott vagy általa utólagosan elvégzett. A műszaki dokumentáció elkészítésére felhatalmazott, az EU-ban illetőséggel rendelkező személy neve és címe:

Aláírva a következők nevében:

Grupa Topex Sp. z o.o. Sp.k.

TOPEX GROUP minőségügyi tisztviselő

Varsó, 2020-06-18

RO

59G370

Declaratia de conformitate CE

Producător: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285

Warszawa

Produs: Maşinăle pavare

Model: 59G370
