INSTRUKCJA OBSŁUGI 59G370 Graphite

• Części zamienne do tego produktu kupisz w gtxservice.pl przez min. 10 lat od jego zakupu.Sklep gtxservice.pl realizuje min. 95% zamówień w skali roku.INSTRUKCJA OBSŁUGI . . . . . . . . . . . . . . . . . . 6 INSTRUCTION MANUAL . . . . . . . . . . . . . . . . 16

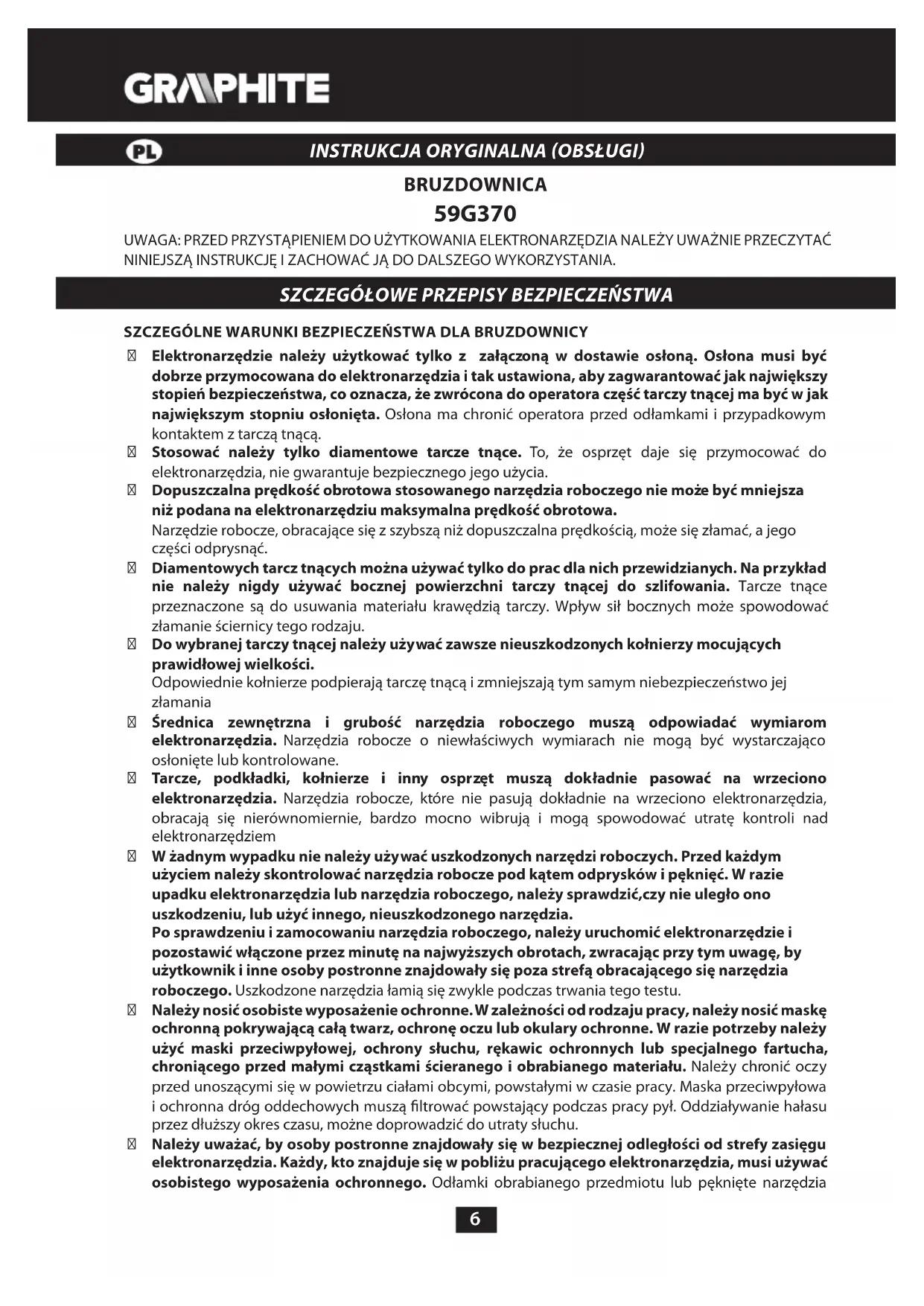

SZCZEGÓLNE WARUNKI BEZPIECZEŃSTWA DLA BRUZDOWNICY ● Elektronarzędzie należy użytkować tylko z załączoną w dostawie osłoną. Osłona musi być dobrze przymocowana do elektronarzędzia i tak ustawiona, aby zagwarantować jak największy stopień bezpieczeństwa, co oznacza, że zwrócona do operatora część tarczy tnącej ma być w jak największym stopniu osłonięta. Osłona ma chronić operatora przed odłamkami i przypadkowym kontaktem z tarczą tnącą. ● Stosować należy tylko diamentowe tarcze tnące. To, że osprzęt daje się przymocować do elektronarzędzia, nie gwarantuje bezpiecznego jego użycia. ● Dopuszczalna prędkość obrotowa stosowanego narzędzia roboczego nie może być mniejsza niż podana na elektronarzędziu maksymalna prędkość obrotowa. Narzędzie robocze, obracające się z szybszą niż dopuszczalna prędkością, może się złamać, a jego części odprysnąć. ● Diamentowych tarcz tnących można używać tylko do prac dla nich przewidzianych. Na przykład nie należy nigdy używać bocznej powierzchni tarczy tnącej do szlifowania. Tarcze tnące przeznaczone są do usuwania materiału krawędzią tarczy. Wpływ sił bocznych może spowodować złamanie ściernicy tego rodzaju. ● Do wybranej tarczy tnącej należy używać zawsze nieuszkodzonych kołnierzy mocujących prawidłowej wielkości. Odpowiednie kołnierze podpierają tarczę tnącą i zmniejszają tym samym niebezpieczeństwo jej złamania ● Średnica zewnętrzna i grubość narzędzia roboczego muszą odpowiadać wymiarom elektronarzędzia. Narzędzia robocze o niewłaściwych wymiarach nie mogą być wystarczająco osłonięte lub kontrolowane. ● Tarcze, podkładki, kołnierze i inny osprzęt muszą dokładnie pasować na wrzeciono elektronarzędzia. Narzędzia robocze, które nie pasują dokładnie na wrzeciono elektronarzędzia, obracają się nierównomiernie, bardzo mocno wibrują i mogą spowodować utratę kontroli nad elektronarzędziem ● W żadnym wypadku nie należy używać uszkodzonych narzędzi roboczych. Przed każdym użyciem należy skontrolować narzędzia robocze pod kątem odprysków i pęknięć. W razie upadku elektronarzędzia lub narzędzia roboczego, należy sprawdzić,czy nie uległo ono uszkodzeniu, lub użyć innego, nieuszkodzonego narzędzia. Po sprawdzeniu i zamocowaniu narzędzia roboczego, należy uruchomić elektronarzędzie i pozostawić włączone przez minutę na najwyższych obrotach, zwracając przy tym uwagę, by użytkownik i inne osoby postronne znajdowały się poza strefą obracającego się narzędzia roboczego. Uszkodzone narzędzia łamią się zwykle podczas trwania tego testu. ● Należy nosić osobiste wyposażenie ochronne. W zależności od rodzaju pracy, należy nosić maskę ochronną pokrywającą całą twarz, ochronę oczu lub okulary ochronne. W razie potrzeby należy użyć maski przeciwpyłowej, ochrony słuchu, rękawic ochronnych lub specjalnego fartucha, chroniącego przed małymi cząstkami ścieranego i obrabianego materiału. Należy chronić oczy przed unoszącymi się w powietrzu ciałami obcymi, powstałymi w czasie pracy. Maska przeciwpyłowa i ochronna dróg oddechowych muszą ltrować powstający podczas pracy pył. Oddziaływanie hałasu przez dłuższy okres czasu, możne doprowadzić do utraty słuchu. ● Należy uważać, by osoby postronne znajdowały się w bezpiecznej odległości od strefy zasięgu elektronarzędzia. Każdy, kto znajduje się w pobliżu pracującego elektronarzędzia, musi używać osobistego wyposażenia ochronnego. Odłamki obrabianego przedmiotu lub pęknięte narzędzia7 robocze mogą odpryskiwać i spowodować obrażenia również poza bezpośrednią strefą zasięgu. ● Podczas prac, przy których elektronarzędzie mogłoby natrać na ukryte przewody elektryczne lub na własny przewód, należy je trzymać tylko za izolowaną rękojeść. Pod wpływem kontaktu z przewodami będącymi pod napięciem, wszystkie części metalowe elektronarzędzia znajdą się również pod napięciem i mogą spowodować porażenie prądem osoby obsługującej. ● Przewód sieciowy należy trzymać z dala od obracających się narzędzi roboczych. W przypadku utraty kontroli nad narzędziem, przewód sieciowy może zostać przecięty lub wciągnięty, a dłoń lub cała ręka mogą dostać się w obracające się narzędzie robocze. ● Nigdy nie wolno odkładać elektronarzędzia przed całkowitym zatrzymaniem się narzędzia roboczego. Obracające się narzędzie może wejść w kontakt z powierzchnią, na którą jest odłożone, przez co można stracić kontrolę nad elektronarzędziem. ● Nie wolno przenosić elektronarzędzia, znajdującego się w ruchu. Przypadkowy kontakt ubrania z obracającym się narzędziem roboczym może spowodować jego wciągnięcie i wwiercenie się narzędzia roboczego w ciało osoby obsługującej. ● Należy regularnie czyścić szczeliny wentylacyjne elektronarzędzia. Dmuchawa silnika wciąga kurz do obudowy, a duże nagromadzenie pyłu metalowego może spowodować zagrożenie elektryczne. ● Nie należy używać elektronarzędzia w pobliżu materiałów łatwopalnych. Iskry mogą spowodować ich zapłon. ● Nie należy używać narzędzi, które wymagają płynnych środków chłodzących. Użycie wody lub innych płynnych środków chłodzących może doprowadzić do porażenia prądem. Odrzut i odpowiednie wskazówki bezpieczeństwa Odrzut jest nagłą reakcją elektronarzędzia na zablokowanie lub zawadzanie obracającego się narzędzia roboczego, takiego jak ściernica, talerz szlierski, szczotka druciana itd. Zaczepienie się lub zablokowanie prowadzi do nagłego zatrzymania się obracającego się narzędzia roboczego. Niekontrolowane elektronarzędzie zostanie przez to szarpnięte w kierunku przeciwnym do kierunku obrotu narzędzia roboczego. ● Elektronarzędzie należy mocno trzymać, a ciało i ręce ustawić w pozycji, umożliwiającej złagodzenie odrzutu. Jeżeli w skład wyposażenia standardowego wchodzi uchwyt dodatkowy, należy go zawsze używać, żeby mieć jak największą kontrolę nad siłami odrzutu lub momentem odwodzącym podczas rozruchu. Osoba obsługująca urządzenie może opanować szarpnięcia i zjawisko odrzutu poprzez zachowanie odpowiednich środków ostrożności. ● Nie należy nigdy trzymać rąk w pobliżu obracających się narzędzi roboczych. Narzędzie robocze może wskutek odrzutu zranić rękę. ● Należy trzymać się z dala od strefy zasięgu, w której poruszy się elektronarzędzie podczas odrzutu. Na skutek odrzutu, elektronarzędzie przemieszcza się w kierunku przeciwnym do ruchu ściernicy w miejscu zablokowania. ● Szczególnie ostrożnie należy obrabiać narożniki, ostre krawędzie itd. Należy zapobiegać temu, by narzędzia robocze zostały odbite lub by się one zablokowały. Obracające się narzędzie robocze jest bardziej podatne na zakleszczenie przy obróbce kątów, ostrych krawędzi lub gdy zostanie odbite. Może to stać się przyczyną utraty kontroli lub odrzutu. ● Nie należy używać brzeszczotów do drewna lub zębatych. Narzędzia robocze tego typu często powodują odrzut lub utratę kontroli nad elektronarzędziem. ● Należy unikać zablokowania się tarczy tnącej lub za dużego nacisku. Nie należy przeprowadzać nadmiernie głębokich cięć. Przeciążenie tarczy tnącej podwyższa jej obciążenie i jej skłonność do zakleszczenia się lub zablokowania i tym samym możliwość odrzutu lub złamania się tarczy. ● W przypadku zakleszczenia się tarczy tnącej lub przerwy w pracy, elektronarzędzie należy wyłączyć i odczekać, aż tarcza całkowicie się zatrzyma. Nigdy nie należy próbować wyciągać poruszającej się jeszcze tarczy z miejsca cięcia, gdyż może to wywołać odrzut. Należy wykryć i usunąć przyczynę zakleszczenia się. ● Nie włączać ponownie elektronarzędzia, dopóki znajduje się ono w materiale. Przed kontynuacją cięcia, tarcza tnąca powinna osiągnąć swoją pełną prędkość obrotową. W przeciwnym wypadku ściernica może się zaczepić, wyskoczyć z przedmiotu obrabianego lub spowodować odrzut. ● Płyty lub duże przedmioty należy przed obróbką podeprzeć, aby zmniejszyć ryzyko odrzutu,8 spowodowanego przez zakleszczoną tarczę. Duże przedmioty mogą się ugiąć pod ciężarem własnym. Obrabiany przedmiot należy podeprzeć z obydwu stron, zarówno w pobliżu linii cięcia jak i przy krawędzi. ● Zachowaj szczególną ostrożność przy wycinaniu otworów w ścianach lub operowaniu w innych niewidocznych obszarach. Wgłębiająca się w materiał tarcza tnąca może spowodować odrzut narzędzia po natraeniu na przewody gazowe, wodociągowe, przewody elektryczne lub inne przedmioty. Dodatkowe wskazówki bezpieczeństwa ● Napięcie sieci powinno być zgodne z wielkością napięcia podaną na tabliczce znamionowej elektronarzędzia. ● Nie rozpoczynaj pracy przed osiągnięciem pełnych obrotów przez elektronarzędzie. ● Należy używać odpowiednich przyrządów poszukiwawczych pod kątem występowania ukrytych przewodów zasilających instalacji elektrycznej, gazowej lub wodno-kanalizacyjnej lub poprosić o pomoc zakłady miejskie. Kontakt z przewodami znajdującymi się pod napięciem może doprowadzić do powstania pożaru ,uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Wniknięcie do przewodu wodociągowego powoduje szkody rzeczowe lub może spowodować porażenie elektryczne. ● Przy obróbce kamienia należy zastosować odsysanie pyłu. Odkurzacz musi być dostosowany do odsysania pyłu kamiennego. Użycie tych urządzeń zmniejsza zagrożenie pyłem. ● Elektronarzędzie należy trzymać podczas pracy mocno w obydwu rękach i zapewnić bezpieczną pozycję pracy. Elektronarzędzie prowadzone jest bezpieczniej w obydwu rękach. ● Każdorazowo przed połączeniem elektronarzędzia do sieci ,należy sprawdzać przewód zasilający. Nie wolno używać elektronarzędzia z uszkodzonym przewodem. Nie należy dotykać uszkodzonego przewodu; w przypadku uszkodzenia przewodu podczas pracy, należy wyciągnąć wtyczkę z gniazda. Uszkodzony przewód podwyższa ryzyko porażenia prądem, zlecić wymianę w uprawnionym warsztacie . UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń. Mimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy. Objaśnienie zastosowanych piktogramów:

1. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków bezpieczeństwa w niej zawartych.

2. Urządzenie z izolacją klasy drugiej.

3. Używaj środki ochrony osobistej (gogle ochronne, ochronniki słuchu, maskę przeciwpyłową).

4. Odłącz przewód zasilający przed rozpoczęciem czynności obsługowych lub naprawczych.

5. Nie dopuszczać dzieci do narzędzia.

6. Chronić przed deszczem.

BUDOWA I PRZEZNACZENIE

Bruzdownica jest ręcznym elektronarzędziem napędzanym jednofazowym silnikiem komutatorowym z izolacją II klasy. Elektronarzędzie przeznaczone jest do cięcia i wykonywania bruzd instalacyjnych w ścianach, podłogach itp. w materiałach takich jak: beton, kamień, cegła itp., bez użycia wody. Konstrukcja bruzdownicy posiada system umożliwiający podłączenie jej do zewnętrznego układu odprowadzającego pył np. odkurzacza przemysłowego, który powinien być podłączony podczas pracy. Obszary jej użytkowania to wykonawstwo prac remontowo - budowlanych oraz wszelkich prac z zakresu samodzielnej działalności amatorskiej (majsterkowanie)9 Nie wolno używać elektronarzędzia niezgodnie z jego przeznaczeniem.

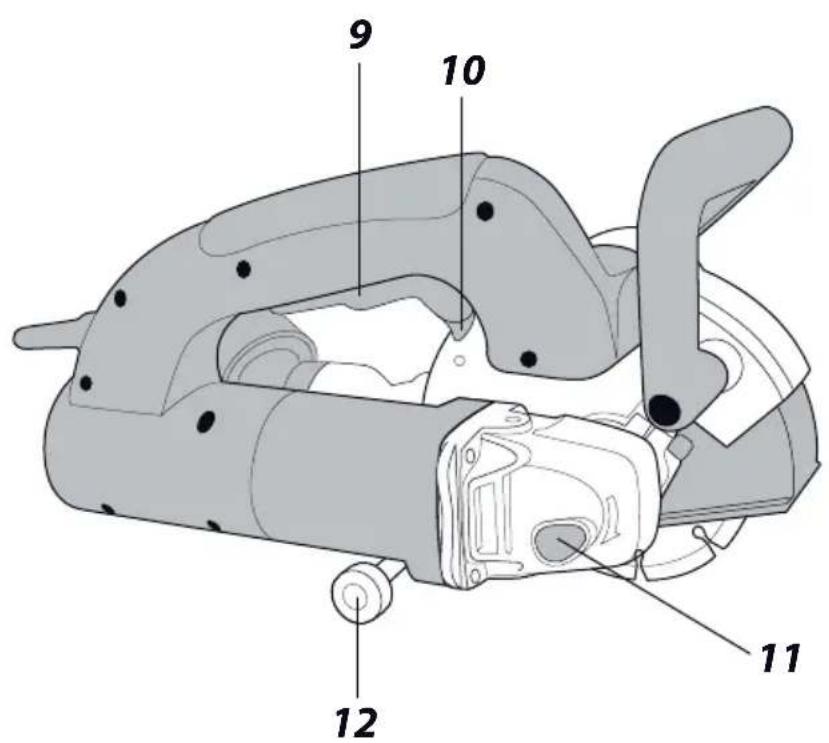

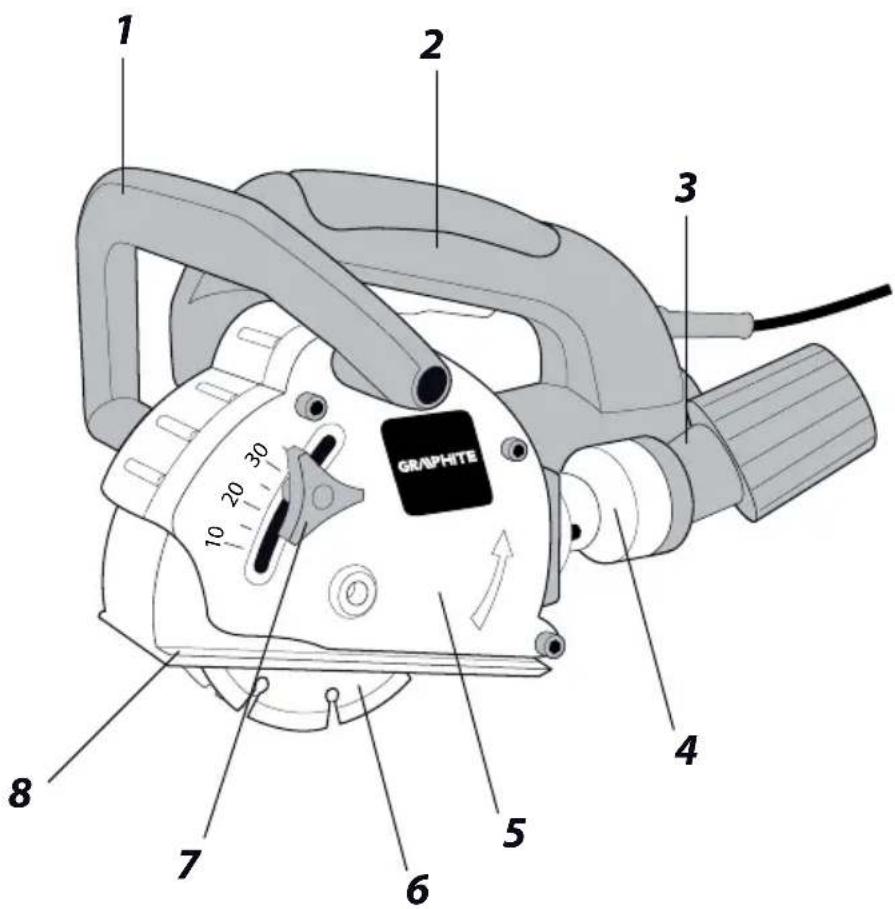

OPIS STRON GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach gracznych niniejszej instrukcji.

4. Króciec odprowadzania pyłu

5. Osłona tarcz tnących

7. Pokrętło blokady stopy

10. Dźwignia blokady włącznika

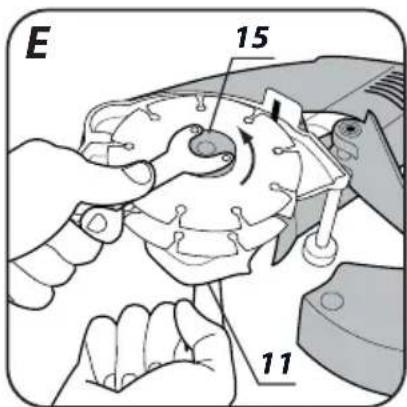

11. Przycisk blokady wrzeciona

12. Rolka prowadząca

15. Kołnierz zewnętrzny

• Mogą występować różnice między rysunkiem a wyrobem.

1. Klucz specjalny - 1 szt.

3. Klucz sześciokątny - 1 szt.

4. Podkładka dystansowa o grubości 3,8 mm - 5 szt.

5. Podkładka dystansowa z podtoczeniem - 1 szt.

7. Walizka transportowa - 1 szt.

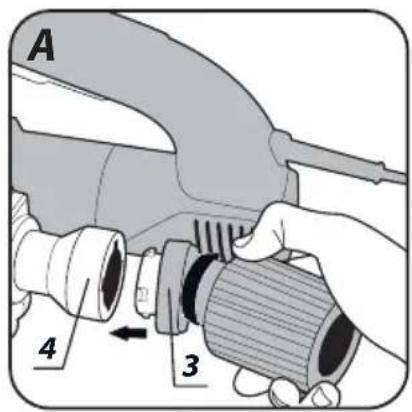

● Wsunąć adapter (3) (zwracając uwagę, aby jego występy trały w prowadzenia) do króćca odprowadzania pyłu (4) i zabezpieczyć obracając w prawo (rys. A). ● Demontaż adaptera przebiega w odwrotnej kolejności do jego montażu.

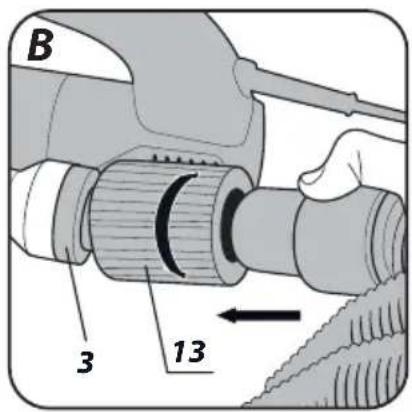

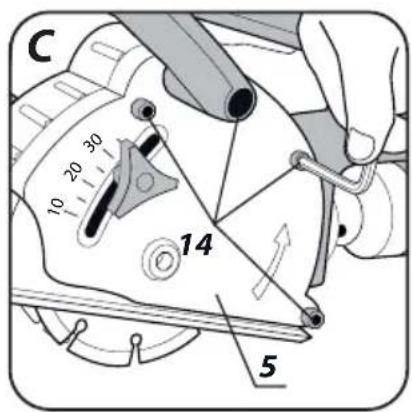

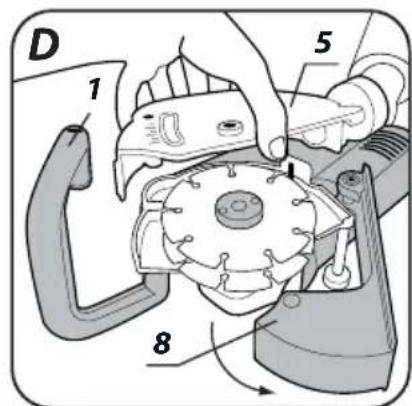

Podczas pracy bruzdownica powinna być podłączony do zewnętrznego urządzenia odprowadzania pyłu. ● Poluzować nakrętkę (13) adaptera (3). ● Wsunąć końcówkę węża ssącego systemu odprowadzania pyłu do adaptera (3) i zabezpieczyć dokręcając nakrętkę (13) (rys. B) (zwrócić uwagę na szczelne połączenie).10 Rozpoczynając pracę należy uruchomić systemu odprowadzania pyłu np. odkurzacz przemysłowy a następnie bruzdownicę. Po zakończeniu pracy należy postępować w sposób odwrotny najpierw wyłączyć bruzdownicę a później odkurzacz. Takie postępowanie pozwoli uniknąć niepotrzebnego zapylenia w miejscu pracy. W niektórych modelach odkurzaczy przemysłowych posiadających gniazdo zasilające dla elektronarzędzi następuje automatyczne włączenie i wyłączenie odkurzacza sterowane włącznikiem elektronarzędzia. USTAWIANIE SZEROKOŚCI BRUZDY / WYMIANA TARCZ TNĄCYCH Należy stosować tylko diamentowe tarcze tnące przeznaczone do pracy na sucho, zwracając uwagę na maksymalną dopuszczalną prędkość obrotową zaznaczoną na tarczy tnącej. Szerokość bruzdy zależna jest od ilości podkładek dystansowych umieszczonych pomiędzy tarczami tnącymi i od grubości tarcz tnących. Zakres szerokości bruzdy wynosi od 8 do 26 mm. Szerokość bruzdy można wyliczyć w następujący sposób: Szerokość bruzdy = ilość podkładek dystansowych x ich grubość + grubość tarcz tnących. Bez względu na ilość zastosowanych podkładek dystansowych pomiędzy tarczami tnącymi, podkładka dystansowa z podtoczeniem musi być użyta i umieszczona bezpośrednio pod drugą tarczą tnącą celem jej centrycznego osadzenia. Bruzdownica może być użytkowana z jedną lub z dwoma tarczami tnącymi. ● Odkręcić pokrętło blokady stopy (7) i obrócić do dołu stopę (8). ● Odkręcić śruby (14) mocujące osłonę tarcz tnących (5) (rys. C). ● Odsunąć uchwyt przedni (1) i zdjąć osłonę tarcz tnących (5) (rys. D). ● Wcisnąć i przytrzymać przycisk blokady wrzeciona (11), odkręcić kluczem specjalnym (w wyposażeniu) kołnierz zewnętrzny (15) (rys. E). ● Ważne! Nakrętkę należy pokręcać w lewo zgodnie z kierunkiem obrotu tarcz tnących. ● Zdjąć z wrzeciona tarcze tnące, podkładki dystansowe oraz kołnierz wewnętrzny i dokładnie oczyścić. ● Ważne! Zabierak kołnierza wewnętrznego musi być właściwie osadzony na wrzecionie. ● Zamontować kołnierz wewnętrzny, tarcze tnące wraz z podkładkami dystansowymi tak, aby uzyskać pożądaną szerokość bruzdy ( należy zwrócić uwagę na właściwy kierunek obrotów tarcz tnących - patrz strzałki na tarczach tnących i pokrywie ochronnej). ● Dokręcić kołnierz zewnętrzny (15) przytrzymując wciśnięty przycisk blokady wrzeciona (11). ● Zamontować pozostałe elementy w kolejności odwrotnej do ich demontażu. Niezależnie od pożądanej szerokości bruzdy, należy zamontować wszystkie podkładki dystansowe, aby nie nastąpiło poluzowanie tarcz tnących. Między tarczami tnącymi musi być zamontowana przynajmniej jedna podkładka dystansowa. Podczas pracy z dwoma tarczami tnącymi należy zawsze jednocześnie wymieniać obie tarcze tnące.

USTAWIANIE GŁĘBOKOŚCI BRUZDY

Regulowana stopa bruzdownicy jest zarazem ogranicznikiem głębokości cięcia. Głębokość cięcia można regulować w zakresie od 8 do 30 mm. ● Poluzować pokrętło blokady stopy (7) ● Przesunąć stopę (8) na pożądaną głębokość cięcia korzystając z podziałki umieszczonej na osłonie tarcz tnących (5). ● Dokręcić pokrętło blokady stopy (7) celem zabezpieczenia ustawionej wartości. PRACA / USTAWIENIA Przed użyciem bruzdownicy należy skontrolować stan tarcz tnących. Nie wolno używać wyszczerbionych, pękniętych, zwichrowanych lub w inny sposób uszkodzonych tarcz tnących. Zużyte tarcze tnące należy wymienić na nowe. Przed przystąpieniem do pracy należy przeprowadzić rozruch próbny bez obciążenia trwający, co najmniej jedną minutę. Po zakończeniu pracy zawsze należy wyłączyć bruzdownicę i odczekać, aż tarcze tnące całkowicie zatrzymają się. Dopiero wtedy można odłożyć bruzdownicę. ● Tarcze tnące muszą być prawidłowo zamocowane i muszą swobodnie obracać się. ● Nigdy nie wolno przeciążać bruzdownicy. Przeciążanie i nadmierne dociskanie mogą11 spowodować niebezpieczne pęknięcia tarcz tnących. ● Nigdy nie wolno uderzać tarczami tnącymi o materiał obrabiany. ● Nigdy nie wolno stosować tarcz tnących od pilarek tarczowych przeznaczonych do przecinania drewna. Zastosowanie takich tarcz tnących często skutkuje zjawiskiem odrzutu elektronarzędzia, utratą nad nim kontroli i może prowadzić do uszkodzenia ciała operatora.

WŁĄCZANIE / WYŁĄCZANIE

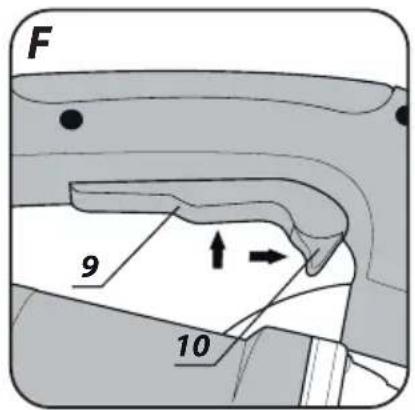

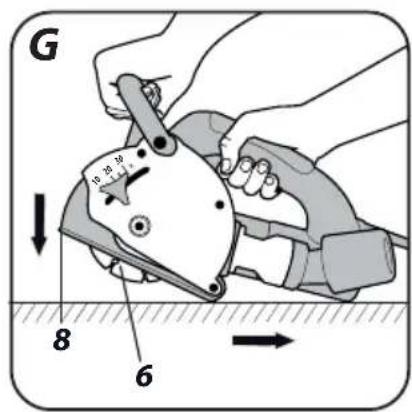

Napięcie sieci musi odpowiadać wielkości napięcia podanego na tabliczce znamionowej bruzdownicy. Podczas uruchamiania i pracy bruzdownicę należy trzymać obiema rękami. Bruzdownica posiada włącznik zabezpieczający przed przypadkowym uruchomieniem. Włączanie: ● Przesunąć dźwignię blokady włącznika (10) do przodu. ● Wcisnąć przycisk włącznika (9) (rys. F). Wyłączanie: ● Zwolnić nacisk na przycisk włącznika (9). PRACA BRUZDOWNICĄ Bruzdownica przeznaczona jest wyłącznie do wykonywania cięć prostoliniowych. Niedopuszczalne jest wykonywanie cięć krzywoliniowych lub zaokrągleń. Urządzenie przeznaczone jest wyłącznie do pracy na sucho. Przed rozpoczęciem pracy należy zbadać miejsce, w którym będzie prowadzona praca pod względem niewidocznych instalacji wodnych, elektrycznych lub gazowych, które należy zlokalizować za pomocą specjalnego przyrządu do wyszukiwania przewodów. Po uruchomieniu bruzdownicy należy odczekać, aż tarcze tnące osiągną prędkość maksymalną dopiero wtedy można rozpocząć pracę. Podczas wykonywania cięcia nie wolno włączać lub wyłączać bruzdownicy. Włącznik może być obsługiwany jedynie wówczas, gdy tarcze tnące odsunięte są od obrabianego materiału. ● Ustawić szerokość i głębokość cięcia. ● Przyłożyć tylną część stopy (8) wraz z rolką prowadzącą (12) do muru (tarcze tnące uniesione nad powierzchnią muru). ● Uruchomić bruzdownicę i odczekać, aż tarcze tnące osiągną pełną prędkość obrotową. ● Stopniowo opuszczać bruzdownicę wgłębiając się tarczami tnącymi w mur (podczas tego ruchu tylna krawędź stopy powinna stykać się z powierzchnią muru) (rys. G). ● Gdy stopa pilarki całą powierzchnią spocznie na murze kontynuować cięcie, przesuwając bruzdownicę w kierunku do siebie (w kierunku przeciwnym do kierunku obrotu tarcz tnących). ● Wycinanie zakończyć w sposób odwrotny do jego rozpoczynania obracając bruzdownicę wokół linii styku tylnej krawędzi stopy z murem. ● Zezwolić, aby po wyłączeniu tarcze tnące całkowicie zatrzymały się i dopiero wtedy można odłożyć bruzdownicę. ● Powstały w bruździe mostek należy usunąć za pomocą przecinaka. Aby wyrównać nierówności powstające podczas tworzenia bruzdy należy ustawić większą głębokość cięcia o ok. 3 mm, aniżeli pożądana. Podczas przekuwania ścian np. za pomocą młota udarowego można w dużym stopniu zapobiec odpryskiwaniu materiału na powierzchni ściany wykonując uprzednio za pomocą bruzdownicy rowek z maksymalną głębokością cięcia. Po wyłączeniu bruzdownicy nie należy wyhamowywać obracających się tarcz tnących dociskając je do obrabianego materiału lub wciskając przycisk blokady wrzeciona. Nie wolno dociskać bruzdownicy zbyt silnie. Nacisk powinien być umiarkowany i rozłożony równomiernie na powierzchnię styku stopy z materiałem obrabianym. Wywieranie zbyt dużego nacisku na bruzdownicę może spowodować, nadmierne nagrzewanie silnika, uszkodzenie tarcz tnących lub zadziałanie zabezpieczenia przeciw przeciążeniowego. Stosować okresowe przerwy w pracy. Urządzenie posiada system elektroniczny zapewniający własności stabilizujące prędkość obrotową jak również zabezpieczenie przeciw przeciążeniowe. W przypadku nadmiernego obciążenia silnik12 bruzdownicy zostaje automatycznie zatrzymany. W takim przypadku należy natychmiast odciążyć bruzdownicę i ponownie włączyć bez obciążenia na około 1 min. w celu schłodzenia. Tarcze tnące podczas pracy osiągają bardzo wysokie temperatury – nie należy ich dotykać nieosłoniętymi częściami ciała przed ich schłodzeniem. Przy cięciu szczególnie twardych materiałów może dojść do przegrzania tarczy tnącej, a tym samym do jej uszkodzenia. Snop iskier otaczający tarczę tnącą jest objawem przegrzania. Należy wtedy natychmiast przerwać cięcie i ochłodzić tarczę tnącą zezwalając, aby bruzdownica popracował z najwyższą prędkością obrotową bez obciążenia przez 3 - 5 minut. Wyraźnie zmniejszająca się wydajność cięcia i snop iskier otaczający tarczę tnącą może być oznaką stępienia tarczy tnącej.

OBSŁUGA I KONSERWACJA

Przed przystąpieniem do jakichkolwiek czynności związanych z instalowaniem, regulacją, naprawą lub obsługą należy wyjąć wtyczkę przewodu zasilającego z gniazdka sieciowego. ● Bruzdownicę najlepiej czyścić za pomocą miękkiej szczotki lub strumienia sprężonego powietrza. ● Do czyszczenia nie wolno stosować wody lub chemicznych środków czyszczących. ● Bruzdownicę zawsze należy przechowywać w miejscu suchym, niedostępnym dla dzieci. ● Należy utrzymywać w stanie drożności szczeliny wentylacyjne silnika. ● W przypadku występowania nadmiernego iskrzenia na komutatorze zlecić sprawdzenie stanu szczotek węglowych silnika osobie wykwalikowanej. ● Należy regularnie sprawdzać dokręcenie wszystkich śrub i wkrętów mocujących. W czasie pracy mogą one z czasem ulec poluzowaniu. ● Wymianę przewodu zasilającego lub inne naprawy należy powierzać wyłącznie autoryzowanemu warsztatowi serwisowemu.

WYMIANA SZCZOTEK WĘGLOWYCH

Zużyte (krótsze niż 5 mm), spalone lub pęknięte szczotki węglowe silnika należy natychmiast wymienić. Zawsze dokonuje się jednocześnie wymiany obu szczotek węglowych. Czynność wymiany szczotek węglowych należy powierzyć wyłącznie osobie wykwalikowanej wykorzystując części oryginalne. Wszelkiego rodzaju usterki powinny być usuwane przez autoryzowany serwis producenta. PARAMETRY TECHNICZNE DANE ZNAMIONOWE Bruzdownica Parametr Wartość Napięcie zasilania 230 V AC Częstotliwość zasilania 50 Hz Moc znamionowa 1320 W Prędkość obrotowa na biegu jałowym 9000 min

Klasa ochronności II Średnica tarczy tnącej 125 mm Wewnętrzna średnica tarczy tnącej 22,2 mm Rozmiar gwintu wrzeciona M14 Zakres szerokości bruzdy 8 – 26 mm Zakres głębokości cięcia 8 - 30 mm Masa 4,2 kg Rok produkcji 2021 DANE DOTYCZĄCE HAŁASU I DRGAŃ Informacje na temat hałasu i wibracji Poziomy emitowanego hałasu, takie jak poziom emitowanego ciśnienia akustycznego L

oraz poziom mocy akustycznej L

i niepewność pomiaru K, podano poniżej w instrukcji zgodnie z normą EN 60745.13 Wartości drgań (wartość przyśpieszeń) a

i niepewność pomiaru K oznaczono zgodnie z normą EN 60745-2-22, podano poniżej. Podany poniżej w niniejszej instrukcji poziom drgań został pomierzony zgodnie z określoną przez normą EN 60745 procedurę pomiarową i może zostać użyty do porównywania elektronarzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania. Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także, jeśli nie będzie wystarczająco konserwowane, poziom drgań może ulec zmianie. Podane powyżej przyczyny mogą spowodować zwiększenie ekspozycji na drgania podczas całego okresu pracy. Aby dokładnie oszacować ekspozycję na drgania, należy uwzględnić okresy, kiedy elektronarzędzie jest wyłączone lub kiedy jest włączone ale nie jest używane do pracy. W ten sposób łączna ekspozycja ma drgania może się okazać znacznie niższa. Należy wprowadzić dodatkowe środki bezpieczeństwa w celu ochrony użytkownika przed skutkami drgań, takie jak: konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, właściwa organizacja pracy. Poziom ciśnienia akustycznego: L

= 97,16 dB(A) K = 3 dB(A) Poziom mocy akustycznej: L

= 108,16 dB(A) K = 3 dB(A) Wartość przyspieszeń drgań: a

OCHRONA ŚRODOWISKA Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.

• Zastrzega się prawo dokonywania zmian. „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotograi, schematów, rysunków, a także jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modykowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.14

Warunki gwarancji oraz opis postepowania w przypadku reklamacji zawarte są w załączonej Karcie Gwarancyjnej. Serwis Centralny GTX Service tel. [phone] Ul. Pograniczna 2/4 fax. [phone]-285 Warszawa e-mail [e-mail] Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.pl GRAPHITE zapewnia dostępność części zamiennych oraz materiałów eksploatacyjnych dla urządzeń i elektronarzędzi. Pełna oferta części i usług na gtxservice.pl. Zeskanuj QR kod i wejdź na gtxservice.pl1516

59G370 Deklaracja zgodności WE Producent: Grupa Topex Sp. Z o.o. Sp.k., ul. Pograniczna 2/4 02- 285 Warszawa Wyrób: Bruzdownica Model: 59G370 Nazwa handlowa: GRAPHITE Numer seryjny: 00001 ÷ 99999 Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzialność producenta. Opisany wyżej wyrób jest zgodny z następującymi dokumentami: Dyrektywa Maszynowa 2006/42/WE Dyrektywa o Kompatybilności Elektromagnetycznej 2014/30/UE Dyrektywa RoHS 2011/65/UE zmieniona Dyrektywą 2015/863/UE Oraz spełnia wymagania norm: EN 62841-1:2015+AC:15; EN 60745-2-22:2011+A11:2013; EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-2:2019+A1:2021; EN 61000-3-3:2013+A1:2019 EN IEC 63000:2018 Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych dodanych przez użytkownika końcowego lub przeprowadzonych przez niego późniejszych działań. Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej: Podpisano w imieniu: Grupa Topex Sp. Z o.o. Sp.k. Ul. Pograniczna 2/4 02-285 Warszawa Paweł Kowalski Pełnomocnik ds. jakości firmy GRUPA TOPEX Warszawa, 2020-06-18
