59G370 - Saag Graphite - Tasuta kasutusjuhend

Toote tüüp	Soonelõikur (soonesaag) müüritisele
Mark	Graphite
Mudel	59G370
Toitepinge	230 V AC, 50 Hz
Võimsus	1320 W
Tühikäigu kiirus	9000 min⁻¹
Ketaste läbimõõt	125 mm
Ketaste ava	22,2 mm
Spindli keere	M14
Soone laius	8 – 26 mm (reguleeritav vahedetailidega)
Reguleeritav lõikesügavus	8 – 30 mm
Kaal	4,2 kg
Kaitseklass	II (topeltisolatsioon)
Helirõhutase (LpA)	97,16 dB(A) (K = 3 dB)
Helivõimsustase (LWA)	108,16 dB(A) (K = 3 dB)
Vibratsioon (ah)	7,451 m/s² (K = 1,5 m/s²)
Sobivad materjalid	Beton, kivi, tellis (ilma veeta)
Ketaste arv	1 või 2 kuiva teemantketast
Imemise ühendus	Jah (adapter välistolmuimeja jaoks)
Ohutusfunktsioonid	Tahtmatu sisselülitamise kaitse, ülekoormuskaitse, automaatne seiskumine
Hooldus	Ventilatsiooniavade puhastamine, harjade vahetus (pikkus < 5 mm)
Kaasasolevad tarvikud	Spetsiaalvõti, kuuskantvõti, adapter, vahedetailid (5x 3,8 mm + kohandatud), meisel, kohver

Korduma kippuvad küsimused - 59G370 Graphite

Milliseid kettaid saan kasutada Graphite 59G370 soonelõikuril?

Kasutage ainult kuiva teemantkettaid läbimõõduga 125 mm ja ava 22,2 mm. Maksimaalne lubatud pöörlemiskiirus ei tohi olla väiksem kui 9000 min⁻¹.

Kuidas reguleerida soone laiust?

Laius (8 kuni 26 mm) reguleeritakse vaheseibide lisamise või eemaldamisega ketaste vahel. Kasutage vähemalt ühte vahedetaili kahe ketta vahel ja spetsiaalset seibi tsentreerimiseks.

Kuidas ühendada tolmuimeja?

Pange kaasasolev adapter väljalasketorusse, pingutage mutter, seejärel ühendage imivoolik. Tolmuimeja tuleb enne soonelõikurit sisse lülitada ja pärast välja lülitada.

Mis on maksimaalne lõikesügavus?

Reguleeritav sügavus on 8 kuni 30 mm. Lõdvendage talla lukustusratast, liigutage tald soovitud sügavusele, seejärel pingutage uuesti.

Kuidas vältida tagasilööki?

Hoidke tööriista mõlema käega tugevalt, kasutage lisakäepidet, ärge blokeerige ketast, vähendage survet kinnikiilumise korral ja tehke ainult sirgeid lõikeid.

Kas ma saan soonelõikurit veega kasutada?

Ei, soonelõikur on ette nähtud ainult kuivtööks. Vee või jahutusvedelike kasutamine kujutab endast elektrilöögi ohtu.

Mida teha ülekoormuse korral?

Tööriist peatub automaatselt. Lülitage see kohe välja, seejärel laske sellel umbes 1 minut tühikäigul töötada, et see enne töö jätkamist maha jahtuks.

Kuidas hooldada süsinikharju?

Kontrollige nende pikkust regulaarselt. Kui need on alla 5 mm pikad, põlenud või katki, asendage mõlemad harjad originaalosadega, usaldage see töö professionaalile.

Milline on tööriista müratase?

Helirõhutase on 97,16 dB(A) ja helivõimsustase on 108,16 dB(A). Kandke alati kuulmiskaitsevahendeid.

Kuidas eemaldada soonde jäänud materjalisild?

Kasutage kaasasolevat meislit keskosa purustamiseks ja eemaldamiseks pärast soone tegemist mõlemalt poolt. Seadke lõikesügavus umbes 3 mm vajalikust suuremaks, et seda toimingut hõlbustada.

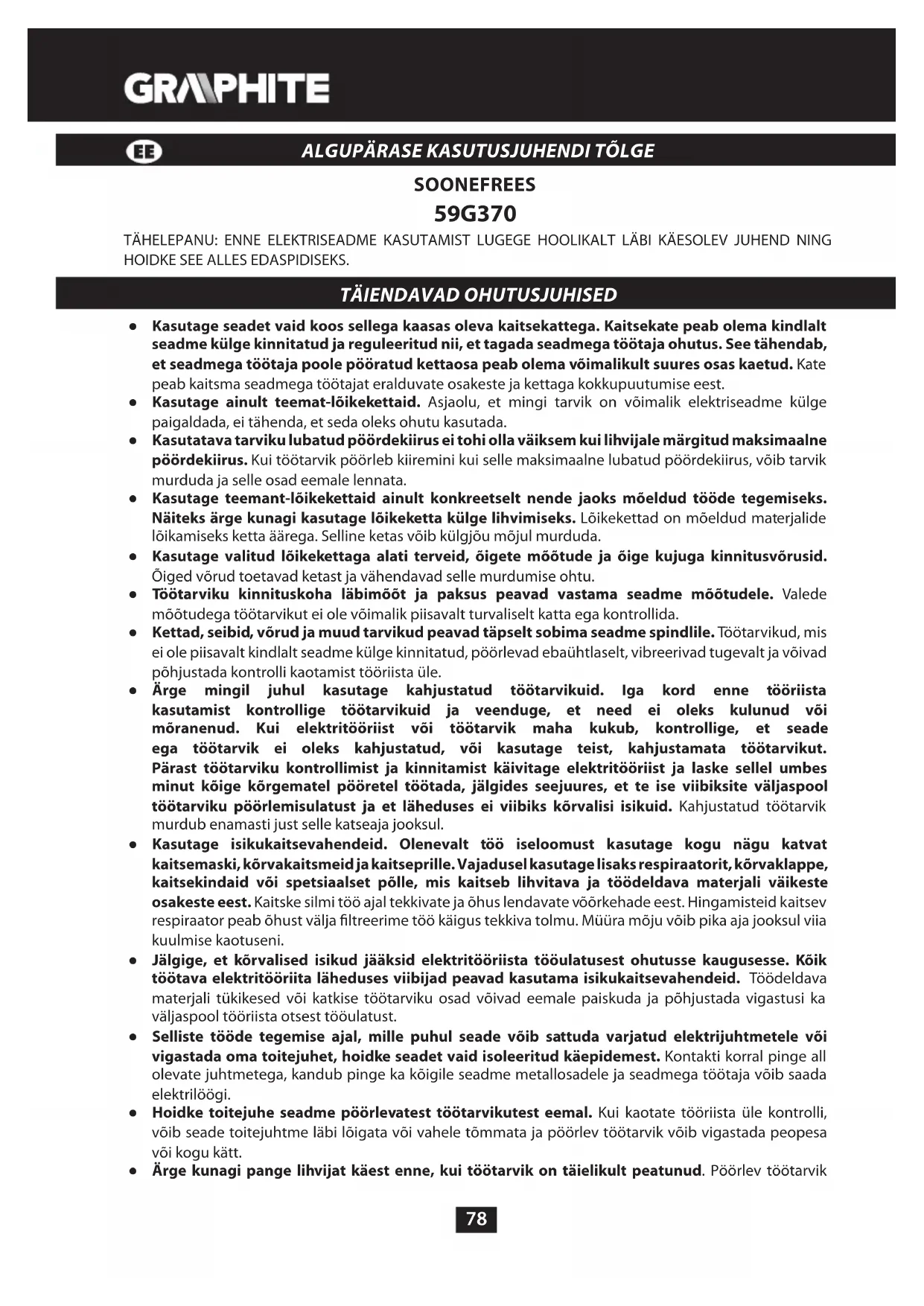

KASUTUSJUHEND 59G370 Graphite

• Kasutage seadet vaid koos sellega kaasas oleva kaitsekattega. Kaitsekate peab olema kindlalt seadme külge kinnitatud ja reguleeritud nii, et tagada seadmega töötaja ohutus. See tähendab, et seadmega töötaja poole pööratud kettaosa peab olema võimalikult suures osas kaetud. Kate peab kaitsma seadmega töötajat eralduvate osakeste ja kettaga kokkupuutumise eest.
• Kasutage ainult teemat-lõikekettaid. Asjaolu, et mingi tarvik on võimalik elektriseadme külge paigaldada, ei tähenda, et seda oleks ohutu kasutada.
• Kasutatava tarviku lubatud pöördekiirus ei tohi olla väiksem kui lihvijale märgitud maksimaalne pöördekiirus. Kui töötarvik pöörleb kiiremini kui selle maksimaalne lubatud pöördekiirus, vöib tarvik murduda ja selle osad eemale lennata.
• Kasutage teemant-lõikekettaid ainult konkreetselt nende jaoks mõeldud tööde tegemiseks. Näiteks ärge kunagi kasutage lõikeketta külge lihvimiseks. Lõikekettad on mõeldud materjalide lõikamiseks ketta äärega. Selline ketas võib külgjõu mõjul murduda.
• Kasutage valitud lõikekettaga alati terveid, õigete mõõtude ja õige kujuga kinnitusvõrusid. Öiged võrud toetavad ketast ja vähendavad selle murdumise ohtu.
• Töötarviku kinnituskoha läbimõõt ja paksus peavad vastama seadme mõõtudele. Valede mõõtudega töötarvikut ei ole võimalik piisavalt turvaliselt katta ega kontrollida.
• Kettad, seibid, võrud ja muud tarvikud peavad täpselt sobima seadme spindlile. Töötarvikud, mis ei ole piisavalt kindlalt seadme külge kinnitatud, pöörlevad ebaühtlaselt, vibreerivad tugevalt ja võivad põhjustada kontrolli kaotamist tööriista üle.
• Ärge mingil juhul kasutage kahjustatud töötarvikuid. Iga kord enne tööriista kasutamist kontrollige töötarvikuid ja veenduge, et need ei oleks kulunud või mõranenud. Kui elektritööriist või töötarvik maha kukub, kontrollige, et seade ega töötarvik ei oleks kahjustatud, või kasutage teist, kahjustamata töötarvikut. Pärast töötarviku kontrollimist ja kinnitamist käivitage elektritööriist ja laske sellel umbes minut köige körgematel pääretel töötada, jälgides seejuures, et te ise viibiksite väljaspool töötarviku päärlemisulatust ja et läheduses ei viibiks körvalisi isikuid. Kahjustatud töötarvik murdub enamasti just selle katseaja jooksul.
• Kasutage isikukaitsevahendeid. Olenevalt töö iseloomust kasutage kogu nägu katvat kaitsemaski, körvakaitsmeid ja kaitseprille. Vajadusel kasutage lisaks respiraatorit, körvaklappe, kaitsekindaid vöi spetsiaalset pölle, mis kaitseb lihvitava ja töödeldava materjali väikeste osakeste eest. Kaitske silmi töö ajal tekkivate ja öhus lendavate vöörkehade eest. Hingamisteid kaitsev respiraator peab öhust välja filtreerime töö käigus tekkiva tolmu. Müüra möju vöib pika aja jooksul viia kuulmise kaotuseni.
• Jälgige, et kõrvalised isikud jääksid elektritööriista tööulatusest ohutusse kaugusesse. Kõik töötava elektritööriita läheduses viibijad peavad kasutama isikukaitsevahendeid. Töödeldava materjali tükikesed või katkise töötarviku osad võivad eemale paiskuda ja põhjustada vigastusi ka väljaspool tööriista otsest tööulatust.
• Selliste tööde tegemise ajal, mille puhul seade võib sattuda varjatud elektrijuhtmetele või vigastada oma toitejuhet, hoidke seadet vaid isoleeritud käepidemest. Kontakti korral pinge all olevate juhtmetega, kandub pinge ka köigile seadme metallosadele ja seadmega töötaja võib saada elektrilöögi.
• Hoidke toitejuhe seadme pöörlevatest töötarvikutest eemal. Kui kaotate tööriista üle kontrolli, vöib seade toitejuhtme läbi lõigata vöi vahele tömmata ja pöörlev töötarvik vöib vigastada peopesa vöi kogu kätt.
• Ärge kunagi pange lihvijat käest enne, kui töötarvik on täielikult peatunud. Pöörlev töötarvik

võib sattuda kontakti pinnaga, millele see asetatakse, ja nii võib kaduda kontroll elektritööriista üle.

• Ärge transportige liikuvat elektritööriista. Kui pöörlev töötarvik juhuslikult vastu röivaid puutub, vöivad röivad sellesse takerduda.
• Puhastage regulaarselt elektritööriista ventilatsiooniavasid. Mootori puhur tömbab seadme korpusesse tolmu, suure hulga metallitolmu kuhjumine aga võib põhjustada elektriohtu.
• Ärge kasutage elektriseadet kergestisüttivate materjalide läheduses. Sädemed võivad need materjalid süüdata.
• Ärge kasutage töötarvikuid, mis vajavad vedelaid jahutusmaterjale. Vee või muude vedelate jahutusvahendite kasutamine võib põhjustada elektrilööki.

Tagasilöögijõud ja sellega seotud ohutusmeetmed

Tagasilöök on elektritööriista järsk reaktsioon pöörleva töötarviku, nagu lihvketta, lihvrulliku, traatharja vms blokeerumisele või takerdumisele. Takerdumise või blokeerumise korral jääb pöörlev töötarvik järsult seisma. Kontrollimatu elektritööriist liigub sellisel juhul töötarviku pöörlemise suunale vastupidises suunas.

• Hoidke elektritööriista kövasti, käed ja jalad asendis, mis vöimaldab tagasilööki leevendada. Kui seadme standardvarustusse kuulub lisakäepide, kasutage seda alati, sest see tagab parema kontrolli tagasilöögijõu üle ja pöördemomendi üle seadme käivitamisel. Seadme kasutaja saab seadme takerdumise ja tagasilöögiga hakkama, kui järgib vastavaid ohutusjuhiseid.
• Äge kunagi hoidke käsi pöörlevate töötarvikute läheduses. Töötarvik vöib tagasilöögi korral kätt vigastada.
• Püüdke hoida eemale piirkonnast, kuhu seade tagasilöögi korral liigub. Tagasilöögi korral liigub seade vastupidises suunas suunale, milles pöörles töötarvik blokeerumise kohas.
• Eriti ettevaatlikult töödelge nurki, teravaid servi jms. Eriti hoolikalt vältige töötarvikute pörkumist ja blokeerumist. Pöörlev töötarvik vöib kergemini takerduda just nurkade, teravate äärte töötlemisel ja pörkumise korral. See vöib pöhjustada kontrolli kaotamist seadme üle vöi tagasilööki.
• Ärge kasutage puidutöötluskettaid ega hammastega kettaid. Seda tüüpi töötarvikud põhjustavad sageli tagasilööki ja kontrolli kaotamist seadme üle.
• Vältige lõikeketta blokeerumist ja liiga tugevat survet kettale. Ärge tehke liiga sügavaid lõikeid. Liiga tugev surve lõekettale põhjustab selle ülekoormamist, mis omakorda suurendab ketta takerdumise või blokeerumise ohtu ja koos sellega ketta murdumise või tagasilöögi võimalust.
• Lõikeketta takerdumise korral ja siis, kui kavatsete töös pausi teha, lülitage seade välja ja oodake, et ketas täielikult peatuks. Ärge kunagi üritage veel pöörlevat ketast lõikekohast välja tömmata, sest see võib põhjustada tagasilööki. Tuvastage ja kõrvaldage ketta takerdumise põhjus.
• Ärge lülitage seadet sisse enne, kui selle löikeketas on materjalist eemaldatud. Enne löikamise jätkamist peab ketas saavutama täis-pöördekiiruse. Vastasel juhul vöib ketas kinni jääda, töödeldavast materjalist välja hüpata vöi pöhjustada tagasilööki.
• Plaadid ja muud suuremad esemed tuleb enne töö alustamist toetada, et vähendada takerdunud kettast tingitud tagasilöögi ohtu. Suured esemed vöivad oma raskuse all painduda. Toestage töödeldav ese mölemalt poolt, nii löikejoone lähedusest kui äärest.
• Olge eriti ettevaatlik, kui löikate avasid seintesse või töötate muudes halva nähtavusega kohtades. Seinas olevatele gaasi- või veetorudele, elektrijuhtmetele või muudele võörkehadele sattudes võib pöörlev ketas põhjustada tagasilööki.

Lisa-ohutusjuhised

• Toitevõrgu pinge peab vastama seadme nominaaltabelis esitatud pingetugevusele.
• Ärge alustage tööd enne, kui seade on saavutanud täispöördekiiruse.
• Kasutage varjatud elektrijuhtmete, gaasi-või vee-kanalisatsioonitorude leidmiseks spetsiaalseid otsimisvahendeid või paluge abi kohalikust omavalitsusest. Kontakt pinge all olevate juhtmetega või viia tulekahju puhkemise, gaasitoru vigastamise või plahvatuseni. Veetoru läbisaagimine põhjustab materiaalset kahju ja võib põhjustada elektrilööki.
• Kivi töötlemisel kasutage tolmueemaldussüsteemi. Kasutatav tolmuimeja peab sobima kivitolmu eemaldamiseks. Nende vahendite kasutamine vähendab tolmust tingitud ohtu.
• Hoidke elektritööriista töö ajal kindlalt mölema käega ja säilitage stabiilne kehaasend. Juhtige elektritööriista edasi turvaliselt kahe käega.
• Enne seadme ühendamist vooluvörku kontrollige alati toitejuhet. Ärge kasutage kahjustatud

juhtmega seadet. Ärge puudutage kahjustatud toitejuhet, kui juhe saab kahjustada töö ajal, tömmake selle pistik pistikupesast välja. Kahjustatud toitejuhe suurendab elektrilöögi ohtu. Laske see välja vahetada volitatud töökojas.

TÄHELEPANU! Seade on möeldud kasutamiseks siseruumides

Vaatamata ohutusnõuete järgmisele kogu töö vältel, turvavahendite ja lisakaitsevahendite kasutamisele, eksisteerib seadmega töötamise ajal alati teatud kehavigastuste oht.

Kasutatud piktogrammide selgitused:

123456

1. Lugege kasutusjuhend läbi ning järgige selles toodud hoiatusi ja ohutusjuhiseid!
2. Teise isolatsiooniklassiga seade
3. Kasutage isikukaitsevahendeid (kaitseprillid, körvaklapid).
4. Enne hooldus- või parandustoimingute alustamist tömmake seadme pistik pistikupesast välja
5. Ärge lubage lapsi seadme lähedusse
6. Kaitske seadet vihma eest

EHITUS JA KASUTAMINE

Soonefrees on II isolatsiooniklassi elektriline käsitööriist. Seadme paneb tööle ühefaasiline kommutaatormootor.

Tööriist on ette nähtud betoonist, kivist ja tellisest jm sellistest materjalidest seintesse, pörandatesse jne soonte löikamiseks ja tegemiseks ilma vett kasutamata.

Soonefreesil on süsteem, millega saab ühendada välise tolmuimeja (nt tööstusliku tolmuimeja), mida tuleks töötamise ajal kasutada.

Seadme kasutusalaks on ehitus- ja remonditööd ning köik koduses majapidamises amatöörina tehtavad tööd.

Elektritööriista tohib kasutada ainult tootja määratud otstarbel.

JOONISTE SELGITUS

Alltoodud numeratsioon vastab käesoleva juhendi joonistel toodud seadme elementide numeratsioonile.

1. Esikäepide
2. Käepide
3. Adapter
4. Tolmueemaldusava
5. Lõikeketaste kaitsekate
6. Lõikeketas
7. Taldmiku lukustusnupp
8. Taldmik
9. Töölüliti
10. Töölüliti lukusti
11. Spindlilukusti
12. Juhtrullik
13. Mutter
14. Kruvid
15. Välisäärik

* Võib esineda erinevusi toote enda ja joonise vahel.

SÜMBOLITE SELGITUS

TÄHELEPANU

ETTEVAATUST

PAIGALDUS/SEADISTAMINE

INFO

VARUSTUS JA TARVIKUD

1. Spetsiaalvõti - 1 tk
2. Adapter -1 tk
3. Kuuskantvõti - 1 tk
4. Vaheseib, 3,8 mm paksune - 5 tk
5. Soonega vaheseib - 1 tk
6. Meisel - 1 tk
7. Transportkohver - 1 tk

ETTEVALMISTUS TÖÖKS

ADAPTERI PAIGALDAMINE/EEMALDAMINE

• Lükake adapter (3) tolmueemaldusava külge (4) (jälgige tähelepanelikult, et väljaulatuvad osad läheksid soontesse) ning keerake adapterit lukustamiseks pääripäeva (joonis A).
• Adapteri eemaldamine toimub sarnaselt paigaldamisele, kuid vastupidises järjekorras.

TOLMU EEMALDAMINE

Soonefrees peaks olema kasutamise ajal ühendatud välise tolmuimejaga.

• Keerake lahti adapteri (3) mutter (13).
- Asetage tolmueemaldusseadme vooliku ots adapteri (3) külge ning keerake mutter kinni (13) (joonis B) (veenduge, et ühendus on kindel).

Tööle asudes lülitage köigepealt sisse tolmueemaldusseade (nt tööstuslik tolmuimeja) ja siis soonefrees. Töö löpetamisel toimige vastupidiselt – köigepealt lülitage välja soonefrees ja siis tolmuimeja. Niiviisi toimides välditakse tarbetut tolmu tööriista kasutuskohas. Teatud tüüpi tööstuslikel tolmuimejatel on olemas pistikupesa elektritööriistade jaoks ning tööriista sisse või välja lülitamisel lülitub tolmuimeja sisse või välja automaatselt.

SOONE LAIUSE REGULEERIMINE / LÕIKEKETASTE VAHETAMINE

Kasutage üksnes kuivkasutuseks möeldud teemantkettaid ja järgige kettal märgitud suurimat lubatud pöörlemiskiirust.

Soone laius söltub löikeketaste vahele asetatud vaheseibide arvust ning löikeketaste paksusest. Soone laius jääb vahemikku 8-26 mm.

Soone laiuse saate arvutada järgmise valemi abil: Soone laius = vaheseibide arv x paksus + lõikeketaste paksus.

Hoolimata lõikeketaste vahel paiknevate vaheseibide arvust, tuleb samatelgsuse hoidmiseks kasutada soonega vaheseibi ja asetada see teise lõikeketta alla.

Soonefreesi saab kasutada nii ühe kui kahe löikekettaga.

• Keerake lahti taldmiku lukustusnupp (7) ja tömmake taldmik allapoole (8).
• Keerake lahti löikeketaste kaitsekatte (5) kinnituskruvid (14) (joonis C).
• Tõmmake esikäepide (1) eemale ja eemaldage lõikeketaste kate (5) (joonis D).
• Vajutage spindlilukusti (11) alla ja hoidke seda all, kasutage (kaasasolevat) spetsiaalvõtit välisääriku (15) eemaldamiseks (joonis E).
• NB! Keerake mutrit vastupäeva, lõikeketaste pöörlemissuunas.
• Eemaldage spindlilt löikekettad, vaheseibid ja siseäärik ning puhastage põhjalikult.

GRAPHITE

• NB! Siseääriku muhv tuleks korralikult spindlile paigutada.
• Vajaliku soonelaiuse saavutamiseks paigaldage siseäärik ja vaheseibidega löikekettad (arvestage löikeketaste vastavat pöörlemissuunda – vt löikeketastel ja kaitsekattel olevaid nooli).
• Keerake välisäärik (15) kinni, hoides spindlilukustit (11) all.
• Paigaldage muud osad lahtimonteerimisele vastupidises järjekorras.

Hoolimata vajalikust soonelaiusest, paigaldage lõikeketaste lahtitulemise vältimiseks kõik vaheseibid. Lõikeketaste vahel peab olema vähemalt üks vaheseib. Kahe lõikekettaga töötamise korral vahetage alati mölemad lõikekettad korraga.

SOONE SÜGAVUSE REGULEERIMINE

Reguleeritav soonefreesi taldmik on ühtlasi ka lõikesügavuse piirik. Lõikesügavuse saab seada vahemikku 8-30 mm.

- Reguleerige taldmik (8) vajalikule lõikesügavusele, kasutage lõikeketaste kaitsekattel (5) olevat skaalat.

- Keerake valitud väärtuse fikseerimiseks taldmiku lukustusnupp (7) kinni.

TÖÖTAMINE/SEADISTAMINE

Enne kasutamist kontrollige lõikeketaste seisundit. Ärge kasutage köverdunud, sälkude, pragude või muude kahjustustega lõikekettaid. Kulunud lõikekettad vahetage uute vastu. Enne tööle asumist käivitage tööriist ja laske sel vähemalt 1 minuti jooksul ilma koormuseta töötada.

Pärast töö löppu lülitage soonefrees alati välja ja oodake, kuni löikekettad on täielikult peatunud. Alles seejärel vöite soonefreesi ära panna.

Lõikekettad tuleb paigaldada nõuetekohaselt ja nad peavad saama vabalt pöörelda.

Ärge kunagi tekitage soonefreesile ülekoormust. Ülekoormus ja liiga tugev surve võivad põhjustada lõikeketaste ohtlikku pragunemist.

Ärge lööge töödeldavat materjali löikeketastega.

Ärge kunagi kasutage puidu lõikamiseks möeldud ketassaagide lõikekettaid. Selliste lõikeketaste kasutamise tulemuseks on tihtipeale tööriista tagasilöök, kontrolli kaotamine tööriista üle ja see võib kasutajat vigastada.

SISSELÜLITAMINE / VÄLJALÜLITAMINE

Toitevõrgu pinge peab vastama soonefreesi andmesildil märgitud pingele. Tööriista kasutamise alguses ja lõpus hoidke soonefreesi mölema käega.

Tahtmatu käivituse vältimiseks on soonefrees varustatud töölülitiga.

Sisselülitamine:

• Lükake töölüliti lukusti (10) ette.

• Vajutage töölüliti nupp (9) (joonis F) alla.

Väljalülitamine:

• Vabastage töölülti nupp (9).

SOONEFREESIGA TÖÖTAMINE

Soonefrees on möeldud üksnes sirgete lõigete tegemiseks. Keelatud on teha kumeraid või ümaraid lõikeid. Tööriist on möeldud üksnes kuivkasutuseks.

Enne tööle asumist uurige soonefreesi kasutuskohta, otsige varjatud elektrijuhtmeid ning vee- ja gaasitorusid. Teil on võimalik neid avastada juhtmete asukoha määramiseks ettenähtud eriseadme abil.

Pärast soonefreesi käivitamist oodake veidi aega, kuni lõikekettad saavutavad oma tippkiiruse, alles siis saate hakata tegema oma tööd. Ärge lülitage soonefreesi sisse või välja lõike tegemise keskel. Kasutage töölülitit üksnes siis, kui lõikekettad on töödeldavast materjalist eemal.

- Reguleerige soone laius ja sügavus.

- Asetage taldmik (8) koos juhtrullikuga (12) seinale tagasi (lõikekettad peavad olema seinapinnast kõrgemale tõstetud).

• Käivitage soonefrees ja oodake, kuni lõikekettad saavutavad oma täispöörlemiskiiruse.
• Laske soonefreesi järk-järgult allapoole ning lükake löikekettad seina sisse (selle käigus peaks taldmiku tagumine serv puutuma kokku seina pinnaga (joonis G).
• Niipea kui soonefreesi taldmik on täielikult vastu seina, jätkake löike tegemist ning liigutage soonefreesi enda poole (löikeketaste pöörlemisele vastupidises suunas).
• Lõpetage lõikamine töö alustamisele vastupidises järjekorras, tõmmates soonefreesi mööda taldmiku tagumise serva ja seina kokkupuute joont.
• Pärast väljalülitamist laske löikeketastel täielikult peatuda ning alles seejärel võite soonefreesi ära panna.
• Soonde jäänud materjali eemaldamiseks kasutage meislit.

Soone tegemisel tekkinud ebatasasuste tasandamiseks reguleerige soone sügavus ligikaudu 3 mm sügavamaks kui nõutav sügavus. Seina purustamisel (nt suruõhuhaamri abil) saate suurel määral vältida purustamisel tekkinud materjali seina pinnal, tehes esialgse lõike soonefreesiga, millele on seatud suurim soonesügavus.

Pärast soonefreesi väljalülitamist ärge peatage pöörlevaid lõikekettaid neid vastu töödeldavat pinda surudes või spindlilukustit alla vajutades.

Ärge suruge soonefreesi liiga kövasti. Surve peaks olema möödukas ja ühtlane tervel taldmiku ja töödeldava materjali kokkupuutepinnal. Kui avaldada soonefreesile liiga suurt survet, vöib mootor üle kuumeneda, lõikekettad kahjustuda vöi liigkoormuskaitse aktiveeruda. Tehke soonefreesi kasutamisel perioodilisi katkestusi.

Seade on varustatud elektroonilise süsteemiga, mis tagab pöörlemiskiiruse stabiliseerimise ja liigkoormuskaitse. Ülekoormuse korral seiskub soonefreesi mootor automaatselt. Sellisel juhul ärge avaldage soonefreesile koormust ja mahajahutamiseks lülitage see ligikaudu 1 minutiks sisse ilma koormuseta.

Kasutamise käigus kuumenevad lõikekettad kõrgete temperatuurideni – ärge puudutage neid kaitsmata kehaosadega.

Väga kövade materjalide löikamisel vöib löikeketas üle kuumeneda ja selle tagajärjel kahjustuda. Ülekuumenemisele viitab sädemepilv löikeketta ümber. Selle tekkimisel peatage koheselt löikamine ja jahutage ketast, lastes sel 3-5 minuti jooksul töötada täispöörlemiskiirusel ilma koormuseta.

Lõikeefektiivsuse märgatav vähenemine ja sädemepilv lõikeketta ümber võivad viidata nürile lõikekettale.

KASUTAMINE JA HOOLDUS

Enne mistahes paigaldamise, reguleerimise, paranduse või hooldusega seotud toimingute alustamist tömmake toitejuhe pistikupesast välja.

• Soonefreesi puhastamiseks on parim kasutada pehmet harja või suruõhku.
• Ärge puhastage soonefreesi vee ega keemiliste puhastusvahenditega.
• Hoidke soonefreesi kuivas, lastele kättesaamatus kohas.
  • Hoidke seadme mootori ventilatsiooniavad avatud.
• Toitejuhtme vahetamine ja muud parandustööd usaldage üksnes volitatud teenindusele.

- Juhul, kui kommutaatorist tuleb liigselt sädemeid, laske vastava kvalifikatsiooniga isikul kontrollida mootori süsiharjade tehnilist seisundit.

- Kontrollige regulaarselt, et köik poldid ja kinnituskruvid on kinni. Kasutamise käigus vöivad need möne aja jooksul lahti tulla.

SÜSIHARJADE VAHETAMINE

Mootori kulunud (lühemad kui 5 mm), põlenud või pragunenud süsiharjad tuleb koheselt välja vahetada. Vahetage alati mõlemad harjad korraga.

Süsiharjade vahetamine usaldage üksnes vastava kvalifikatsiooniga isikule. Kasutada tuleks üksnes originaalvaruosi.

Kõik vead tuleb lasta parandada tootja volitatud teeninduses.

TEHNILISED ANDMED

NIMIANDMED

Soonefrees
Parameeter Väärtus
Toitepinge 230 V AC
Voolusagedus 50 Hz
Nimivõimsus 1320 W
Tühikäigukiirus 9000 rpm
Kaitseklass II
Lõikeketta läbimõõt 125 mm
Lõikeketta siseläbimõõt 22,2 mm
Spindlikeerme läbimõõt M14
Soonelaiuse vahemik 8 - 26 mm
Soonesügavuse vahemik 8 – 30 mm
Mass 4,2 kg
Tootmisaasta 2021

MÜRA JA VIBRATSIOONI PUUDUTAVAD PARAMEETRID

Teavet müra ja vibratsiooni

Käesolevas juhendis esitatud tekkiva müra tasemed, nagu heliröhutase L_pA müra võimsustase L_WA ning mõõtemääramatus K, vastavad standardile EN 60745.

Allpool esitatud vibratsioonitase (kiirenduse tase) a_h ja mõõtemääramatus K on esitatud kooskõlas standardiga EN 60745-2-22.

Käesolevas juhendisesitatud vibratsioonitase on möõdetud standardis EN 60745 sätestatud möõtmisprotseduuri järgi ja seda võib kasutada elektritööriistade vördlemisel. Seda võib kasutada ka vibratsiooniga kokkupuute esialgseks hindamiseks.

Esitatud vibratsioonitase on piisavalt esinduslik tööriista tavakasutuse puhul. Kui elektritööriista kasutatakse muul viisil või koos muude töötarvikutega, samuti juhu, kui tööriista piisavalt ei hooldata, võib vibratsioonitase muutuda. Ülaltoodud põhjused võivad suurendada kokkupuudet vibratsiooniga kogu tööaja vältel.

Vibratsiooniga kokkupuute põhjalikuks hindamiseks tuleb arvesse võtta ka ajavahemikke, mil tööriist on välja lülitatud või on sisse lülitatud, aga seda ei kasutata töö tegemiseks. Nii võib vibratsiooniga kokkupuute koguväärtus olla märgatavalt väiksem.

Seadmega töötaja kaitsmiseks vibratsiooni tagajärgede eest tule vötta lisa-ohutusmeetmeid, nagu elektritööriista a töötarvikute piisav hooldamine, sobiva temperatuuri tagamine, öige töökorraldus.

Helirōhu tase: L_pA = 97,16 dB(A) K = 3 dB(A)

Müra võimsustase: L_WA = 108,16 dB(A) K = 3 dB(A)

Vibratsiooni tase: a_h=7,451 m/s^2 K=1,5 m/ s^2

KESKKONNAKAITSE

Ärge visake elektriseadmeid olmeprügi hulka, vaid viige need käitlemiseks vastavasse asutusse. Informatsiooni toote käitlemise kohta annab müüja või kohalik omavalitsus. Kasutatud elektrilised ja elektroonilised seadmed sisaldavad looduslikule keskkonnale ohtlikke aineid. Ümbertöötamata seade kujutab endast ohtu keskkonnale ja inimeste tervisele.

* Tootjal on õigus muutusi sisse viia.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa asukohaga Varsasavi, ul. Pograniczna 2/4 (edaspidi: „Grupa Topex”) informeerib, et köik käesoleva juhendiga (edaspidi: juhend), muuhulgas selle teksti, fotode, skeemide, jooniste, samuti selle ülesehitusega seotud autoriõigused kuuluvad eranditult Grupa Topex’ile ja on kaitstud 4. veebruari 1994 autoriõiguste ja muude sarnaste öiguste seadusega (vt. Seaduste ajakiri 2006 Nr 90 Lk 631 koos hilisemate muudatustega). Kogu juhendi vöi selle osade kopeerimine, töötlemine ja modifitseerimine kommertseesmärkidel ilma Grupa Topex’i kirjaliku loata on rangelt keelatud ning vöib kaasa tuua tsiviilvastutuse ning karistuse.

ПРЕВОД НА ОРИГИНАЛНАТА ИНСТРУКЦИЯ

EÜ vastavusdeklaratsioon

Käesolev vastavusdeklaratsioon on välja antud tootja ainuvastutusel.

Eespool kirjeldatud toode vastab järgmistele dokumentidele:

Masinadirektiiv 2006/42/EÜ

Elektromagnetilise ühilduvuse direktiiv 2014/30/EL

RoHS direktiiv 2011/65/EL, muudetud direktiiviga 2015/863/EL Ja vastab standardite nõuetele:

EN 62841-1:2015+AC:15; EN 60745-2-22:2011+A11:2013;

EN IEC 55014-1:2021; EN IEC 55014-2:2021;

EN IEC 61000-3-2:2019+A1:2021; EN 61000-3-3:2013+A1:2019

EN IEC 63000:2018

Käesolev deklaratsioon käsitleb ainult masinat sellisena, nagu see on turule viidud, ja ei hölma komponente

lisab lõppkasutaja või teostab seda hiljem.

Tehnilise toimiku koostamiseks volitatud ELi residendist isiku nimi ja aadress:

Allkirjastatud järgmiste isikute nimel:

Grupa Topex Sp. z o.o. Sp.k.
