59G370 - Fierăstrău Graphite - Manual de utilizare gratuit

Tip de produs	Lăcătuș (ferăstrău pentru caneluri) pentru zidărie
Marcă	Graphite
Model	59G370
Tensiune de alimentare	230 V CA, 50 Hz
Putere absorbită	1320 W
Viteză în gol	9000 min⁻¹
Diametrul discurilor	125 mm
Alezajul discurilor	22,2 mm
Filetul arborelui	M14
Lățimea canelurii	8 – 26 mm (reglabilă prin distanțiere)
Adâncime de tăiere reglabilă	8 – 30 mm
Greutate	4,2 kg
Clasă de protecție	II (izolație dublă)
Nivel de presiune acustică (LpA)	97,16 dB(A) (K = 3 dB)
Nivel de putere acustică (LWA)	108,16 dB(A) (K = 3 dB)
Vibrații (ah)	7,451 m/s² (K = 1,5 m/s²)
Materiale compatibile	Beton, piatră, cărămidă (fără apă)
Capacitate discuri	1 sau 2 discuri diamantate uscate
Raccord de aspirare	Da (adaptor pentru aspirator extern)
Funcții de siguranță	Întrerupător anti-involuntar, protecție la suprasarcină, oprire automată
Întreținere	Curățarea fantelor de ventilație, înlocuirea periilor (lungime < 5 mm)
Accesorii incluse	Cheie specială, cheie hexagonală, adaptor, distanțiere (5x 3,8 mm + adaptat), daltă, geantă

Întrebări frecvente - 59G370 Graphite

Ce discuri pot folosi la lăcătușul Graphite 59G370?

Folosiți numai discuri diamantate uscate cu diametrul de 125 mm și alezajul de 22,2 mm. Viteza maximă admisă nu trebuie să fie mai mică de 9000 min⁻¹.

Cum se reglează lățimea canelurii?

Lățimea (8 până la 26 mm) se reglează adăugând sau eliminând șaibe distanțiere între discuri. Folosiți cel puțin un distanțier între două discuri și o șaibă specială pentru centrare.

Cum se conectează un aspirator?

Introduceți adaptorul furnizat pe țeava de evacuare, strângeți piulița, apoi conectați furtunul de aspirare. Aspiratorul trebuie pornit înainte de lăcătuș și oprit după.

Care este adâncimea maximă de tăiere?

Adâncimea reglabilă este de la 8 la 30 mm. Slăbiți butonul de blocare a tălpii, deplasați talpa la adâncimea dorită, apoi strângeți din nou.

Cum se evită un recul (kickback)?

Țineți ferm scula cu ambele mâini, folosiți mânerul suplimentar, nu blocați discul, reduceți presiunea în caz de blocare și efectuați numai tăieturi drepte.

Pot folosi lăcătușul cu apă?

Nu, lăcătușul este conceput pentru lucru uscat numai. Utilizarea apei sau a lichidelor de răcire prezintă risc de electrocutare.

Ce trebuie făcut în caz de suprasarcină?

Scula se oprește automat. Opriți-o imediat, apoi lăsați-o să funcționeze în gol timp de aproximativ 1 minut pentru răcire înainte de a relua lucrul.

Cum se întrețin periile de cărbune?

Verificați lungimea lor regulat. Dacă măsoară mai puțin de 5 mm, sunt arse sau rupte, înlocuiți ambele perii cu piese originale, încredințați operația unui profesionist.

Care este nivelul sonor al sculei?

Nivelul de presiune acustică este de 97,16 dB(A) iar nivelul de putere acustică de 108,16 dB(A). Purtați întotdeauna protecție auditivă.

Cum se elimină puntea de material rămasă în canelură?

Folosiți dalta furnizată pentru a sparge și a îndepărta puntea centrală după realizarea canelurii pe ambele părți. Reglați adâncimea de tăiere la aproximativ 3 mm mai mult decât necesar pentru a facilita această operație.

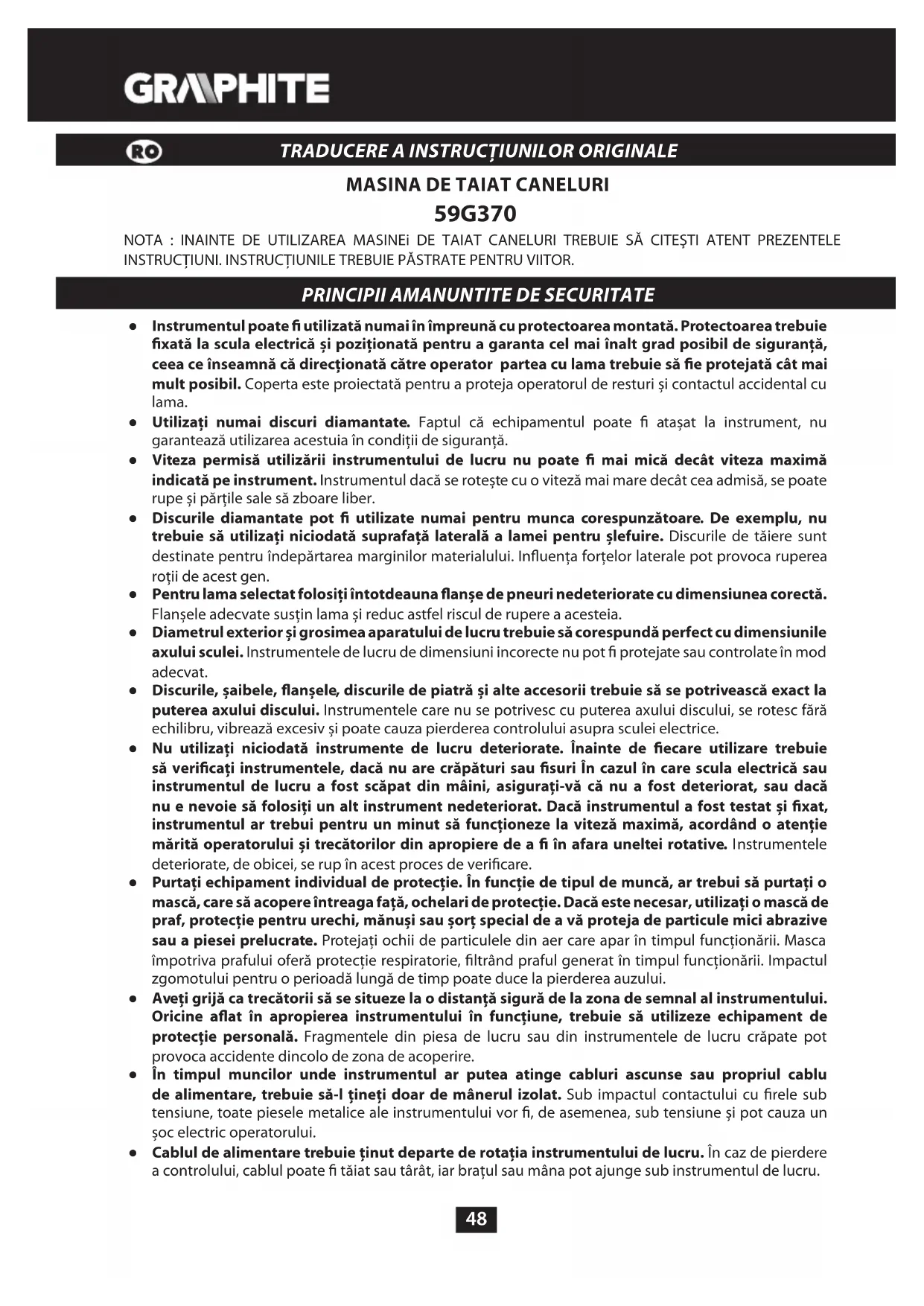

MANUAL DE UTILIZARE 59G370 Graphite

• Instrumentul poate fi utilizată numai în împreună cu protectoarea montată. Protectoarea trebuie fixată la scula electrică și poziționată pentru a garanta cel mai înalt grad posibil de siguranță, ceea ce înseamnă că direcționată către operator partea cu lama trebuie să fie protejată cât mai mult posibil. Coperta este proiectată pentru a proteja operatorul de resturi și contactul accidental cu lama.
• Utilizați numai discuri diamantate. Faptul că echipamentul poate fi atașat la instrument, nu garantează utilizarea acestuia în condiții de siguranță.
• Viteza permisă utilizării instrumentului de lucru nu poate fi mai mică decât viteza maximă indicată pe instrument. Instrumentul dacă se rotește cu o viteză mai mare decât cea admisă, se poate rupe și părțile sale să zboare liber.
• Discurile diamantate pot fi utilizate numai pentru munca corespunzătoare. De exemplu, nu trebuie să utilizați niciodată suprafață laterală a lamei pentru șlefuire. Discurile de tăiere sunt destinate pentru îndepărtarea marginilor materialului. Influența forțelor laterale pot provoca ruperea roții de acest gen.
• Pentru lama selectat folosiți întotdeauna flanșe de pneuri nedeteriorate cu dimensiunea corectă. Flanșele adecvate susțin lama și reduc astfel riscul de rupere a acesteia.
• Diametrul exterior și grosimea aparatului de lucru trebuie să corespundă perfect cu dimensiunile axului sculei. Instrumentele de lucru de dimensiuni incorecte nu pot fi protejate sau controlate în mod adecvat.
• Discurile, șaibele, flanșele, discurile de piatră și alte accesorii trebuie să se potrivească exact la puterea axului discului. Instrumentele care nu se potrivesc cu puterea axului discului, se rotesc fără echilibru, vibrează excesiv și poate cauza pierderea controlului asupra sculei electrice.
• Nu utilizați niciodată instrumente de lucru deteriorate. Înainte de fiecare utilizare trebuie să verificați instrumentele, dacă nu are crăpături sau fisuri în cazul în care scula electrică sau instrumentul de lucru a fost scăpat din mâini, asigurați-vă că nu a fost deteriorat, sau dacă nu e nevoie să folosiți un alt instrument nedeteriorat. Dacă instrumentul a fost testat și fixat, instrumentul ar trebui pentru un minut să funcționeze la viteză maximă, acordând o atenție mărită operatorului și trecătorilor din apropiere de a fi în afara uneltei rotative. Instrumentele deteriorate, de obicei, se rup în acest proces de verificare.
• Purtați echipament individual de protecție. În funcție de tipul de muncă, ar trebui să purtați o mască, care să acopere întreaga față, ochelari de protecție. Dacă este necesar, utilizați o mască de praf, protecție pentru urechi, mănuși sau șorț special de a vă proteja de particule mici abrazive sau a piesei prelucrate. Protejați ochii de particulele din aer care apar în timpul funcționării. Masca împotriva prafului oferă protecție respiratorie, filtrând praful generat în timpul funcționării. Impactul zgomotului pentru o perioadă lungă de timp poate duce la pierderea auzului.
• Aveți grijă ca trecătorii să se situeze la o distanță sigură de la zona de semnal al instrumentului. Oricine aflat în apropierea instrumentului în funcțiune, trebuie să utilizeze echipament de protecție personală. Fragmentele din piesa de lucru sau din instrumentele de lucru crăpate pot provoca accidente dincolo de zona de acoperire.
• În timpul muncilor unde instrumentul ar putea atinge cabluri ascunse sau propriul cablu de alimentare, trebuie să-l țineți doar de mânerul izolat. Sub impactul contactului cu firele sub tensiune, toate piesele metalice ale instrumentului vor fi, de asemenea, sub tensiune și pot cauza un șoc electric operatorului.

• Cablul de alimentare trebuie ținut departe de rotația instrumentului de lucru. În caz de pierdere a controlului, cablul poate fi tăiat sau târât, iar brațul sau mâna pot ajunge sub instrumentul de lucru.

• Nu lăsați instrumentul înainte de a opri complet instrumentul de lucru. Unealta rotativă poate veni în contact cu suprafața la care este pusă deoparte, astfel încât să puteți pierde controlul asupra mașinii.

• Nu transportați instrumentul când se află în mișcare. Contactul accidental dintre haine și instrumentul de lucru rotativ poate duce la scoaterea acestuia din contact și riscul ca instrumentul de lucru să intre în contact cu corpul operatorului.
• Curățați în mod regulat fantele de ventilație ale instrumentului. Ventilatorul motorului atrage praf în carcasă și acumularea excesivă de pulberi metalice poate provoca pericole electrice.
• Nu utilizați scule electrice în apropierea materialelor inflamabile. Scânteile pot face ca acestea să se aprindă.
• Nu folosiți accesorii care necesită agenți de răcire lichizi. Utilizarea apei sau a altor agenți de răcire lichizi poate duce la electrocutare.

Recul și reguli de siguranță corespunzătoare

Reculul este o reactie bruscă a sculei pentru a bloca sau împiedică rotirea instrumentului de lucru, cum ar fi discul de piatră, discul abraziv, peria de sărmă, etc. Prinderea sau blocajul duc la o oprire bruscă de lucru a sculei rotative. Aparatul electric necontrolat va fi blocat în direcția opusă direcției de rotație a instrumentului de lucru

- Instrumentul trebuie ținut ferm, iar corpul și mâinile în poziția, care permite relaxarea de recul. Dacă echipamentul standard include mâner auxiliar, trebuie să-l folosiți întotdeauna că să aveți un control maxim asupra reculului sau momentului de pornire. Operatorul poate controla reculul prin menținerea măsurilor de precauție adecvate.

- Nu puneți niciodată mâna în apropierea instrumentelor de lucru rotative. Instrumentul de lucru ca urmare a reculului poate răni mâna.

- Păstrați distanță de aria de acoperire, în care scula se deplasează în timpul reculului. Datorită reculului, scula se deplasează în directia opusă a discului în locul de blocare.

- Utilizați cu prudență extremă atunci când prelucrați colțurile, muchiile ascuțite, etc. Trebuie să preveniți ca instrumentele de lucru să fie blocate. Instrumentul de lucru rotativ este predispus la blocare în timpul prelucrării colțurilor, marginilor ascuțite sau rupte. Acest lucru poate duce la pierderea controlului sau la recul.

- Nu folosiți discuri pentru lemn sau dințate. Instrumentele de lucru de acest tip duc de multe ori la recul și la pierderea controlului.

- Evitați blocarea lamei sau presiunea excesivă. Nu trebuie să realizați tăieri excesiv de adânci. Supraîncărcarea lama va crește sarcina ei și tendința de bruiaj sau blocare, și, astfel, posibilitatea de recul sau ruperea discului.

- Dacă se blochează lama sau bruiază, scule trebuie oprită și să așteptați până lama s-a oprit complet. Nu încercați să trageți lama încă în mișcare, deoarece acest lucru poate duce la recul. A trebui să se detecteze pricina blocării și să se elimine.

- Nu porniți din instrumentul cât timp de află în material. Înainte de a continua tăierea, lama ar trebui să ajungă viteza maximă. În caz contrar, lama poate fi prinsă, să sarà din piesă sau să provoace recul.

- Susțineți panourile mari pentru a minimiza riscul de blocare și reculul ferăstrăului în spate. Panourile mari tind să se deformze sub propria greutate. Suporturile trebuie să fie plasate sub panou pe ambele părți, aproape de linia de tăiere și aproape de marginea plăcii

- Utilizați prudență extremă atunci când tăiați găuri în pereți sau în alte zone ascunse. Adâncirea lamei în material poate provoca recul instrumentului după ciocnirea cu linii de gaz, conducte de apă, electrice sau alte obiecte.

Reguli se siguranță suplimentare

• Tensiunea trebuie să fie în concordanță cu mărimea tensiunii de pe plăcuța de identificare a sculei.
• Nu începe activitatea înainte de a ajunge la viteză maximă a instrumentului.

• Utilizați explorarea adecvată a echipamentului în ceea ce privește prezența cabluri electrice ascunse, instalații de gaz sau de apă, canalizare sau cere ajutor de la administrația municipală. Contactul cu firele, care sunt sub tensiune poate duce la incendiu, avariind o linie de gaz poate duce la explozie. Astfel de incidente pot provoacă pagube materiale sau pot provoca un șoc electric.

• Când lucrați în piatra, folosiți aspiratorul pentru praf. Aspiratorul trebuie să fie adaptate la extragerea prafului de piatră. Utilizarea acestor dispositive reduce riscul de praf.

• Tineți cu putere instrumentul în timp ce lucrați, cu ambele mâini și asigurați-vă o poziție de lucru în condiții de siguranță. Scula electrică este în condiții de siguranță când este ținută cu ambele mâini.
• De fiecare dată înainte de a conecta scula, vă rugăm să verificați cablul de alimentare. Nu utilizati cablul de alimentare dacă este deteriorat. Nu atingeți cablul deteriorat; în caz de deteriorare a cablului în timpul funcționării, scoateți-l din priză. Un cablu deteriorat crește riscul de electrocutare, trebuie înlocuit la un atelier autorizat.

REMARCA! Utilajul este destinat de a fi utilizat numai în interiorul încăperilor.

Cu toate că, de la începuttul proiectării, au fost prevăzute mijloace de protecție, cât și mijloace de asigurare, totuși în timpul lucrului, totdeauna există riscul leziunilor.

Explicarea pictogramelor utilizate:

123456

1. Citiți instrucțiunile de utilizare, luați aminte la avertismentele și condițiile de siguranță conținute în manual.
2. Dispozitiv – clasa a doua de izolației.
3. Folosiți echipament individual de protecție (ochelari, protecție pentru urechi, mască de praf)
4. Deconectați cablul de alimentare înainte de întreținere sau reparații.
5. Nu lăsați aparatul la îndemâna copiilor.
6. A proteja de ploaie.

CONSTRUCTIA SI UTILIZAREA

Maşina de tăiat caneluri manuală, este sculă electrică cu izolație de clasa II. Este acționat de motor monofazic cu colector. Asemenea mașini sunt destinate pentru tăierea și executarea canelurilor pentru instalații electrice în pereți, duşumele etc. în cărămidă , beton, piatră etc. fără apă. Construcția mașinei are sistem de conectarea exhausorului exterior de praf, de exeplu aspirator industrial, care trebuie să fie conectat în timpul lucrului. Maşina de tăiat caneluri a fost proiectată pentru a fi utilizată la lucrări de renovare în constructii cât și pentru tot felul de lurări în domeniul lucrărilor de amatori

Nu este permis de a utiliza scula electrică în dezacord cu destinația ei.

DESCRIEREA PGINILOR GRAFICE

Numerele de mai jos se referă doar la elementele utilajului prezentat în paginile grafice ale prezentei instrucțiuni.

1. Mânierul din față
2. Mănier
3. Adaptor
4. Stuț de racordarea exhausorului
5. Scutul discurilor tăietoare
6. Disc tăietor
7. Buton de blocarea tălpii
8. Talpa
9. Intrerupător
10. Manetă de blocarea întrerupătorului
11. Buton de blocarea arborelui
12. Rotiță de ghidare
13. Piuliţă
14. Suruburi
15. Guler exterior

* Pot apare mici difernte între figură și produs.

DESCRIEREA SEMNELOR GRAFICE

ATENTIE

AVERTISIMENT

MONTAJ / ASEZARI

INFORMATII

INZESTRAREA SI ACCESORIILE

1. Cheie specială - 1 buc.
2. Adaptor - 1 buc.
3. Cheie hexagonală - 1 buc.
4. Saibă distanțatoare cu grosimea de 3,8 mm - 5 buc.
5. Saibă distanțatoare degajată - 1 buc.
6. Daltă - 1 buc.
7. Geantă de transport - 1 buc.

PREGATIREA PENTRU LUCRU

MONTAREA / DEMONTAREA ADAPTORULUI

• Introdu adaptorul (3) în ștuțul de extragerea prafului (4) (fiind atent ca, ieșiturile să nimerească în ghidaje) și asigură-l rotindu-l spre dreapta (fig. A).
• Demontarea adaptorului se face în mod invers față de montaj.

EVACUAREA PRAFULUI

In timpul lucrului mașina de tăiat caneluri trebuie să fie conectată la utilaj exterior de extragerea prafului.

- Uşurează strângeea piuliței (13) adaptorului (3).

- Introdu capătul furtunului de aspirarea prafului în adaptor (3) și asigură-l strângând piulița (13) (fig. B) (fii atent la conectare etanșă).

Incepând lucrul, întăi trebuie pornit sistemul de extragerea prafului de ex. aspiratorul industrial iar apoi mașina de tăiat caneluri. După terminarea lucrului trebuie procedat în mod invers, deci întăi oprești mașina de tăiat caneluri apoi aspiratorul. Procedând în acest mod, eviți prăfuirea locului de lucru. La unele modele, aspiratorul industrial este înzestrat cu priză de alimentarea sculelor electrice datorită căreia are loc deconectarea automată a aspiratorului, comandată de întrerupătorul sculei electrice.

AJUSTAREA LATIMII CANELUREI / SCHIMBAREA DISCURILOR TAIETOARE

Utilizați numai discuri tăietoare diamentate, destinate de a lucra la uscat, fiind atent la rotirea maximă permisă însemnată pe discul tăietor.

Lățimea canelurii depinde numărul de șaibe distanțatoare dintre discurile tăietoare și de grosimea discurilor tăietoare.. Gama lățimii canelurei este cuprinsă între 8 și 26 mm.

Lățimea canelurii poate fi socotită în următorul mod:

Lățimea canelurii = numărul șaibelor distanțatoare x grosimea lor + grosimea discurilor tăietoare.

Indiferent câte șaibe distanțatoare vor fi puse între discurile tăietoare, șaiba distanțatoare degajată trebuie să fie întrebuințată și așezată direct sub al doilea disc tăietor cu scopul de al fixa centralizat.

Maşina de tăiat caneluri poate fi utilizată cu un disc sau cu două discuri tăietoare.

• Desfă butonul de blocarea tălpii (7) și întoarce talpa (8). spre în jos.
• Desfă şuruburile (14) de fixarea scutului discurilor tăietoare (5) (fig. C).
• Indepărtează mânierul din față (1) și scoate scutul discurilor tăietoare (5) (fig. D).
• Apsă și tine apăsat butonul de blocarea arborelui (11), iar cu cheia specială
  • (furnizată) desfă gulerul exterior (15) (fig. E).

GRAPHITE

• Principal ! Piulița trebuie strânsă spre stânga în acord cu direcția de rotirea discurilor tăietoare.
• Scoate de pe arbore discurile tăietoare, șaibele distanțatoare cât și gulerul interior și curătă bine totul.
• Principal ! Antrenorul gulerului interior trebuie să fie corect așezat pe arbore.
• Montează gulerul interior, discurile tăietoare împreună cu șaibele distanțatoare în așa mod, încât să poți tăia canelura la lățimea preferță ( fii atent la direcția de rotire corespunzătoare a discurilor tăietoare – vezi săgetile de pe discurile tăietoare și de pe scut).
• Strânge gulerul exterior (15) ținând apăsat butonul de blocarea axului. (11).
• Montează toate elementele pe rând, în mod invers față de demontare.

Indiferent de lățimea canelurii, trebuie montate toate șaibele distanțatoare, ca să nu aibă loc ușurarea stângerii discurilor tăietoare. Intre discurile tăietoare trebuie să fie cel puțin o șaibă distanțatoare. Utilizând două discuri tăietoare, totdeauna trebuie schimbate simulatan ambele discuri.

AJUSTAREA ADANCIMII CANELUREI

Talpa maşinei de tăiat caneluri este reglabilă, fiind totodată limitatorul adâncimii de tăiere. Adâncimea de tăiere se cuprinde între 8 și 30 mm.

• Uşuează strângerea butonului de blocarea tălpii (7)
• Ajustează talpa (8) pe adâncimea preferată de tăiere, făcând uz de scara de pe scutul discurilor tăietoare (5).
• Strânge butonul de blocarea tălpii (7) cu scopul fixării valorii adâncimii de tăiere ajustate.

LUCRUL / AJUSTARILE

Inainte de utilizarea mașinei de tăiat caneluri, trebuie verificată straea discurilor tăietoare. Nu este permis de a utiliza discuri tăietoare cu dinții rupți, plezniți, torsionați sau discuri defectate în alt mod. Discurile tăietoare uzate trebuie înlocuite cu alte discuri tăietoare noi. Inainte de a începe lucrul se recomandă să pornești mașina fără sarcină, pe o perioadă de cel puțin 1 minut.

După terminarea lucrului, totdeuna mașina de tăiat caneluri trebuie oprită și așteptat, până ce discurile tăietoare se vor opri. lar după oprirea discurilor o poți pune de o parte.

• Discurile tăietoare trebuie să fiecorect montate și trebuie să se rotescă liber, fără obstacole.
• Mașina de tăiat caneluri nu poate fi supusă, nici odată la supra sarcină. Suprasarcina și apăsarea excesivă asupra mașinei poate cauza pleznirea periculoasă a discurilor tăietoare.
• Nici odată să nu lovești cu discurile tăietore de materialul prelucrat.
• Nici odată să nu utilizezi discuri destinate pentru ferăstraie de tăiat lemn.
• Utilizarea asemenea discuri provoacă efectul de recul al sculei electrice, pirderea controlului asupra sculei și ca urmare poate cauza leziuni seriose operatorului.

PORNIREA / OPRIREA

Tensiunea de alimentare trebuie să corespundă cu tensiunea de pe plăcța de fabricație a mașnei de tăiat caneluri. Pornind mașna de tăiat caneluri, trebuie ținută cu ambele mâini.

Maşina de tăiat caneluri, este înzestrată cu întrerupător care asigură evitarea pornirii întâmplătoare. Pornirea:

- Deplasează maneta de blocarea întrerupătorului (10) spre înainte.

- Apasă butonul întrerupătorului (9) (fig. F).

Oprirea:

- Eliberează apăsarea butonului (9).

LUCRUL CU MASINA DE TAIAT CANELURI

Maşnea de tăiat caneluri este destinată exclusiv pentru tăiere pe linie dreaptă. Este înterzisă încercarea de a tăia pe linie curbă sau de rotunjire. Utilajul este destinat de a la lucra la uscat.

Inainte de a începe lucrul, trebuie să verific locul unde vei tăia, dacă nu cumva sunt ascunse instalații de apă, electrice sau de gaze, care trebuie localizate cu ajutorul aparatului special pentru depistarea conductorilor.

După pornirea mașinei de tăiat caneluri, trebuie să așteți până ce discurile tăietoare vor prinde viteza lor maximă de rotire și deabea atunci poți să începi tăierea. Nu este permis de a porni sau opri

mașina în timpul executării lucrului. Intrerupătorul poate fi întrebuințat numai în timp ce discurile tăietoare sunt îndepărtate de materialul prelucrat.

• Ajustează lățimea și adâncimea de tăiere.
• Aderează talpa cu partea de dinapoi (8) la materialul de prelucrat, împreună cu rotița de ghidare (12) (discurile trebuie să fie îndepărtate de suprafața materialului).
• Pornește mașina de tăiat caneluri și așteaptă un pic până ce discurile vor prinde viteza de rotire plină de lucru.
• Coboară treptat mașina de țaiat caneluri, adâncând discurile tăietoare în zid ( tot timpul pareta dinapoi a tălpii trebuie să aderze la suprafața zidului ) (fig. G).
• lar după ce toată suprafața tâlpii va adera la zid, se poate continua tăierea, deplasând mașina de tăiat caneluri în direcția spre sine (învers față de direcția de roitirea discurlor tăietoare).
• Terminarea tăierii se face în mod invers față de început, ținând minte ca partea din spate a tălpii să adere la zid.
• După oprirea mașinei, așteaptă până ce discurile se vor opri și deabea atunci o pți pune jos.
• Podul făcut după tăierea zidului cu discuri, trebuie eliminat cu dalta.

Pentru a elimina neegalitățile din canelură, dâncimea de tăiere trebuie ajusată la o adâncime cu circa 3 mm mai mare decât cea necesară. Găurind zidul de ex. cu ciocan percutant, poți să previi desprinderii materialului de pe suprafața peretelui făcând întăi o canelură, ajustând mașina de tăiat caneluri, la adâncimea maximă.

După ce oprești mașina de tăiat caneluri, să nu oprești rotirea discurilor prin apăsarea lor spre materialul prelucrat sau apăsând butonul de blocarea arborelui.

Nu este voie de a apăsa cu forță mare asupra mașinei de tăiat caneluri. Apăsarea trebuie să fie moderată și uniformă pe toată suprafața contactului tălpii cu materialul prelucrat. Apăsarea exagerată asupra mașinei de tăiat caneluri poate cauza supraîncălzirea motorului, defectarea discurilor tăietoare sau acționarea siguranței anti suprasarcină. Se recomandă de a face întreruperi periodice de lucru.

Utilajul este înzestrat cu sistem electronic de asigurarea proprietăților de stabilizarea viteza de rotire, cât și siguranță anti suprasarcină. In cazul când motorul mașinei de tăiat caneluri va fi supraînsărcinat, se oprește automat. In asemenea cazuri, mașinea de tăiat caneluri trebuie oprită, apoi mașina trebuie pornită din nou fără sarcină pe timp de circa 1 minut ca să se poată răci.

Discurile tăietoare se înfierbântă la temperaturi foarte mari – deci să nu le atingeți cu părțile corporale neacoperite până ce nu se vor răci.

Tăind materiale foarte dure, discurile tăietoare se pot supraîncălzi, iar ca urmare se pot defecta. Snopul de scâtei care înconjură discul tăietor este semnal că discul este este supraîncălzit. Atunci, trebuie întrerupt lucrul și discul răcit, răcirea discului are loc după pornirea mașinei, fără sarcină la viteza cea mai mare pe timp de 3 - 5 minute.

Micşorarea simțitoare a randamentului și snopul de scântei în jurul discului tăietor poate fi semnal că discurile sunt tocite.

DESERVIREA / INTRETINEREA

Inainte de efectua orice activități de instalare, de reglare, de reparație sau de desrvire, ștecărul conductorului de alimentare cu tensiune trebuie scos din priză.

• Mașina de tăiat caneluri poate fi curățată cu perie moale sau cu aer comprimat.
• Nu este voie să curățați mașina de tăiat caneluri cu apă sau agenți curățitori chimici.
• Mașina de tăiat caneluri, totdeuna trebuie păstrată la loc uscat, inaccesibil copiilor.
• Orificiile de ventilarea motorului trebuie să fie permanent curate.
• In cazul în care vei observa pe colector scâteiere exagerată, starea periilor de cărbui trebuie verificată de o persoană calificată.
• Periodic, trebuie verificată strângera corectă a şuruburilor de fixare. In timpul lucrului pot să prindă joc.
• Schimbarea cablului de alimrntare cu tensiune sau orice alt fel de reparații trebuie încredințate exclusiv atelierului de servis autorizat.

INLOCUIREA PERIILOR DE CARBUNE

Cărbunii motorului uzați ( mai scurți de 5 mm), arși sau plezniți trebuie imediat îlocuiți cu alții noi. Totdeauna, ambii cărbuni trebuie schimbați simultan.

Schimbarea periilor de cărbune trebuie încredințată exclusiv persoanei calificate în acest domeniu care va înlocui numai piese originale.

Tot felul de defecte trebuie să fie eliminate de un servis autorizat al producătorului.

PARAMETRII TEHNICI

DATE NOMINALE

Mașina de tăiat caneluri
Parametrul Valoarea
Tensiunea de alimentare 230 V AC
Frevența de alimentare 50 Hz
Consum putere 1320 W
Viteza de rotire a arborelui , fără sarcină 900 min	-1
Clasa protejării II
Diametrul exterior al discului tăietor 125 mm
Diametrul orificiului discului tăietor 22,2 mm
Dimensiune filetului axei M14
Gama lățimii canelurii 8 - 26 mm
Gama adâncimii de tăiere 8 - 30 mm
Greutatea 4,2 kg
Anul fabricației 2021

DATE REFERITOR LA ZGOMOT SI VIBRATII

Informații privind zgomotul și vibrațiile

Nivelul zgomotului emis cum sunt nivelul presiunii acustice emise L_pA și nivelul puterii acustice Lw_A precum și incertitudinea măsurării K, au fost prezentate mai jos în instrucțiuni în conformitate cu norma EN 60745. Valoarea vibrațiilor (valoarea accelerarărilor) a_h și incertitudinea măsurării K au fost marcate mai jos conform normei EN 60745-2-22.

Nivelul vibrațiilor arătat în aceste instrucțiuni a fost măsurat conform procedurii de măsurare specificată de norma EN 60745 și poate fi folosit la compararea electrosculelor. De asemenea se poate folosi în analiza preliminară e expunerii la vibrații.

Nivelul vibrațiilor indicat este reprezentativ pentru utilizările de bază ale electrosculei. Dacă sculele electrice vor fi utilizate în alte activități sau cu alte unelte de lucru, precum și dacă nu sunt întreținute în mod corespunzător, atunci nivelul vibrațiilor poate suferi schimbări. Cauzele menționate mai sus pot amplifica expoziția la vibrații în toată perioada de lucru.

Pentru evaluarea precisă a expoziției la vibrații, trebuie lute în considerare perioadele în care electroscula este oprită sau când este pornită dar nu lucrează. În felul acesta expoziția totală la vibrații poate fi mult mai redusă. Trebuie implementate mijloace suplimentare de siguranță în scopul protejării utilizatorului împotrive consecințelor vibrațiilor, cum sunt: conservarea electrosculelor și uneltelor de lucru, asigurarea unei temperaturi corespunzătoare a mâinilor, organizarea bună a muncii.

Nivelul presiunii acustice: L_pA = 97,16 dB(A) K = 3 dB(A)

Nivelul puterii acustice: Lw_A=108,16 dB(A) K=3 dB(A)

Valoarea acceleratiei vibratiilor: a_h=7,451 m/s^2 K=1,5 m/s^2

PROTEJAREA MEDIULUI

Produsele acționate electric nu pot fi aruncate la gunoiul menajer, trebuie date la utilizarea lor de către intreprinderile corespunzătoare. Informații referitor la utilizare poate da vânzătorul produsului respectiv sau organele locale. Utilajele electrice și electronice uzate conțin substanțe dăunătoare mediului natural. Utilajele ne supuse reciclingului sunt foarte periculoase pentru mediu și pentru sănătatea oamenilor

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa cu sediul în Varșovia, ul. Pograniczna 2/4 ( mai departe : „Grupa Topex“) informează că, toate drepturile autorului referitor la prezenta înstrucțiune ( mai departe „înstructiuni“), adică texturile ei, fotografiile inserate, schemele, desenele , cât și compoziția ei, depind exclusiv de Grupa Topex și sunt supuse protejate de drept în conformitate cu legea din 4 februarie 1994, referitor la drepturile autorului și drepturile înrudite ( Monitorul Oficial 2006 nr 90 poziția 631 cu modificările ulerioare). Copierea, transformarea, publicarea, modificarea înstrucțiunilor, în întregime sau numai unor elemente cu scop comercial, fără acceptul în scris al firmei Grupa Topex este strict interzisă și în consecință poate fi trasă la răspundere civilă și penală.

Denumire comercială: GRAPHITE

Număr de serie: 00001 ÷ 99999

Prezenta declarație de conformitate este emisăe răunderea exclusivă a producătorului.

Produsul descris mai sus este înconformitate cu următarele documente:

Directiva Maşini 2006/42/CE

Directiva 2014/30/UE privind compatibilitatea electromagnetică Directiva RoHS 2011/65/UE, astfel cum a fost modificată prin Directiva 2015/863/UE.

Şi îndeplinește cerințele standardelor:

EN 62841-1:2015+AC:15; EN 60745-2-22:2011+A11:2013;

EN IEC 55014-1:2021; EN IEC 55014-2:2021;

EN IEC 61000-3-2:2019+A1:2021; EN 61000-3-3:2013+A1:2019

EN IEC 63000:2018

Prezenta declarație se referă numai la mașinile introduse pe piață și nu include componentele

adăugate de către utilizatorul final sau efectuate ulterior de către acesta. Numele și adresa persoanei rezidente în UE autorizate să întocmească dosarul tehnic:

Semnat în numele:

Grupa Topex Sp. z o.o. Sp.k.

TOPEX GROUP Responsabil cu calitatea

Varşovia, 2020-06-18

CZ

59G370
