Produkto tipas	Griovelių pjūklas (griovelių pjovimo staklės) mūro darbams
Prekės ženklas	Graphite
Modelis	59G370
Maitinimo įtampa	230 V AC, 50 Hz
Sugertoji galia	1320 W
Tuščiosios eigos greitis	9000 min⁻¹
Disko skersmuo	125 mm
Disko anga	22,2 mm
Velio sriegis	M14
Griovelio plotis	8 – 26 mm (reguliuojama tarpikliais)
Reguliuojamas pjovimo gylis	8 – 30 mm
Svoris	4,2 kg
Apsaugos klasė	II (dviguba izoliacija)
Garso slėgio lygis (LpA)	97,16 dB(A) (K = 3 dB)
Garso galios lygis (LWA)	108,16 dB(A) (K = 3 dB)
Vibracijos (ah)	7,451 m/s² (K = 1,5 m/s²)
Suderinamos medžiagos	Betonas, akmuo, plyta (be vandens)
Diskų talpa	1 arba 2 sauso pjovimo deimantiniai diskai
Siurbimo jungtis	Taip (adapteris išoriniam siurbliui)
Saugos funkcijos	Apsauginis jungiklis, apsauga nuo perkrovos, automatinis išjungimas
Priežiūra	Ventiliacijos angų valymas, šepetėlių keitimas (ilgis < 5 mm)
Pridedami priedai	Specialus raktas, šešiabriaunis raktas, adapteris, tarpinės (5x 3,8 mm + speciali), kaltas, dėklas

Dažnai užduodami klausimai - 59G370 Graphite

Kokius diskus galiu naudoti su Graphite 59G370 griovelių pjūklu?

Naudokite tik sauso pjovimo deimantinius diskus, kurių skersmuo 125 mm, o anga 22,2 mm. Didžiausias leistinas greitis neturi būti mažesnis nei 9000 min⁻¹.

Kaip nustatyti griovelio plotį?

Plotis (8–26 mm) nustatomas pridedant arba išimant tarpiklius tarp diskų. Naudokite bent vieną tarpiklį tarp dviejų diskų ir specialią tarpinę centravimui.

Kaip prijungti siurblį?

Įdėkite pateiktą adapterį į išmetimo angą, priveržkite veržlę, tada prijunkite siurbimo žarną. Siurblys turi būti įjungtas prieš pradedant darbą ir išjungtas po jo.

Koks maksimalus pjovimo gylis?

Reguliuojamas gylis yra nuo 8 iki 30 mm. Atlaisvinkite pagrindo fiksavimo rankenėlę, perkelkite pagrindą iki norimo gylio, tada vėl priveržkite.

Kaip išvengti atatrankos (kickback)?

Tvirtai laikykite įrankį abiem rankomis, naudokite papildomą rankeną, neužblokuokite disko, sumažinkite spaudimą, jei diskas užstringa, ir atlikite tik tiesius pjūvius.

Ar galiu naudoti griovelių pjūklą su vandeniu?

Ne, griovelių pjūklas yra skirtas tik sausam darbui. Vandens ar aušinimo skysčių naudojimas kelia elektros smūgio pavojų.

Ką daryti perkrovos atveju?

Įrankis sustoja automatiškai. Nedelsdami jį išjunkite, tada leiskite jam veikti tuščiąja eiga maždaug 1 minutę, kad atvėstų, prieš tęsiant darbą.

Kaip prižiūrėti anglinius šepetėlius?

Reguliariai tikrinkite jų ilgį. Jei jie yra mažiau nei 5 mm, apdegę ar sulūžę, pakeiskite abu šepetėlius originaliomis detalėmis; šią operaciją patikėkite specialistui.

Koks įrankio triukšmo lygis?

Garso slėgio lygis yra 97,16 dB(A), o garso galios lygis – 108,16 dB(A). Visada dėvėkite klausos apsaugos priemones.

Kaip pašalinti likusį medžiagos tiltelį griovelyje?

Naudokite pateiktą kaltą, kad nulaužtumėte ir pašalintumėte centrinį tiltelį, atlikę pjūvius iš abiejų pusių. Nustatykite pjovimo gylį maždaug 3 mm didesnį nei būtina, kad palengvintumėte šią operaciją.

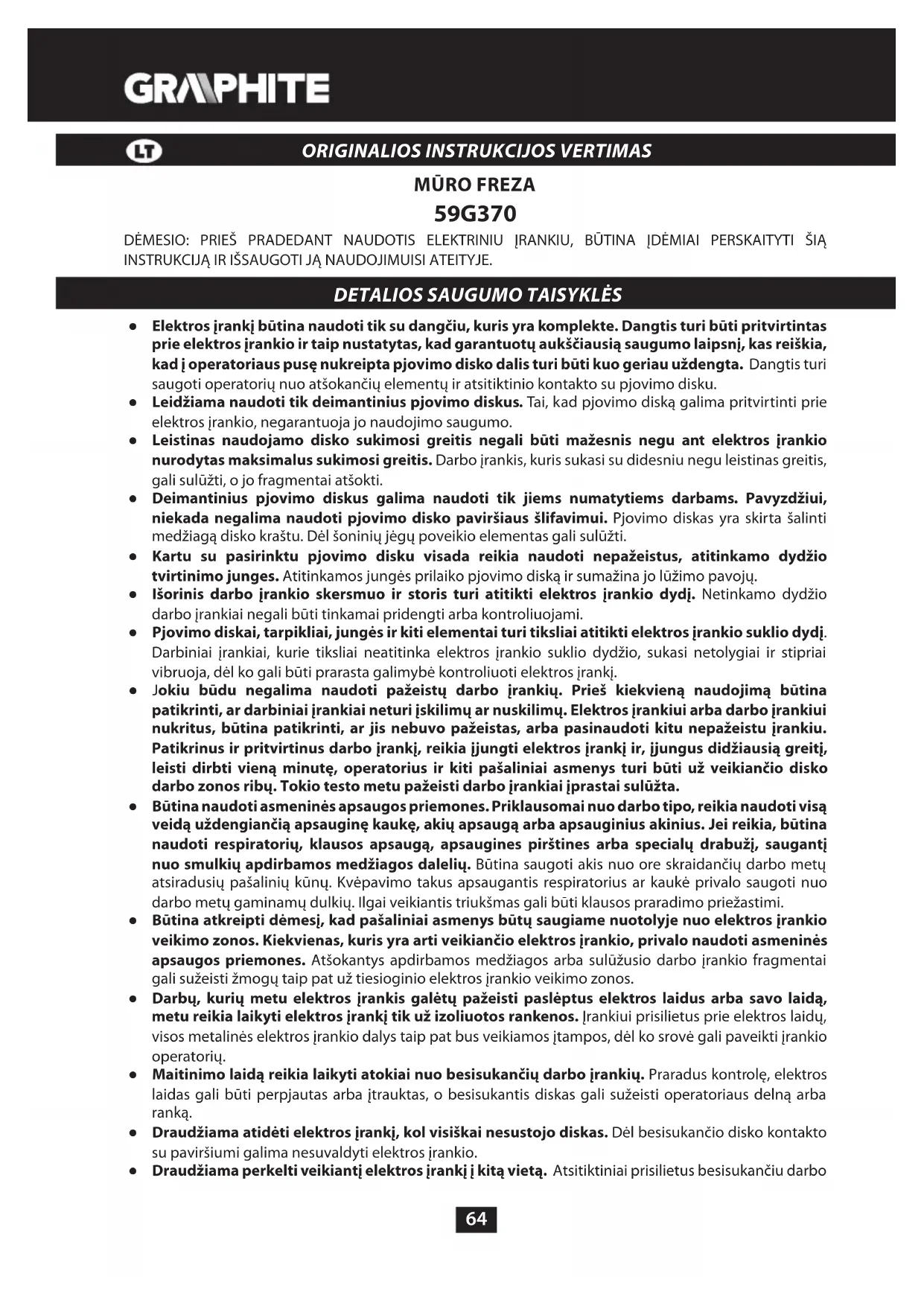

NAUDOJIMO INSTRUKCIJA 59G370 Graphite

• Elektros įrankį būtina naudoti tik su dangčiu, kuris yra komplekte. Dangtis turi būti pritvirtintas prie elektros įrankio ir taip nustatytas, kad garantuotų aukščiausią saugumo laipsnį, kas reiškia, kad į operatoriaus pusę nukreipta pjovimo disko dalis turi būti kuo geriau uždengta. Dangtis turi saugoti operatorių nuo atšokančių elementų ir atsitiktinio kontakto su pjovimo disku.
• Leidžiama naudoti tik deimantinius pjovimo diskus. Tai, kad pjovimo diską galima pritvirtinti prie elektros įrankio, negarantujoja jo naudojimo saugumo.
• Leistinas naudojamo disko sukimosi greitis negali būti mažesnis negu ant elektros įrankio nurodytas maksimalus sukimosi greitis. Darbo įrankis, kuris sukasi su didesniu negu leistinas greitis, gali sulūžti, o jo fragmentai atšokti.
• Deimantinius pjovimo diskus galima naudoti tik jiems numatytiems darbams. Pavyzdžiui, niekada negalima naudoti pjovimo disko paviršiaus šlifavimui. Pjovimo diskas yra skirta šalinti medžiagą disko kraštu. Dėl šoninių jėgų poveikio elementas gali sulūžti.
• Kartu su pasirinktu pjovimo disku visada reikia naudoti nepažeistus, atitinkamo dydžio tvirtinimo junges. Atitinkamos jungės prilaiko pjovimo diską ir sumažina jo lūžimo pavojų.
• Išorinis darbo įrankio skersmuo ir storis turi atitikti elektros įrankio dydį. Netinkamo dydžio darbo įrankiai negali būti tinkamai pridengti arba kontroliuojami.
• Pjovimo diskai, tarpikliai, jungès ir kiti elementai turi tiksliai atitikti elektros įrankio suklio dydį. Darbiniai įrankiai, kurie tiksliai neatitinka elektros įrankio suklio dydžio, sukasi netolygiai ir stipriai vibruoja, dėl ko gali būti prarasta galimybė kontroliuoti elektros įrankį.
• Jokiu būdu negalima naudoti pažeistų darbo įrankių. Prieš kiekvieną naudojimą būtina patikrinti, ar darbiniai įrankiai neturi įskilimų ar nuskilimų. Elektros įrankiui arba darbo įrankiui nukritus, būtina patikrinti, ar jis nebuvo pažeistas, arba pasinaudoti kitu nepažeistų įrankiu. Patikrinus ir pritvirtinus darbo įrankį, reikia jjungti elektros įrankį ir, jjungus didžiausią greitį, leisti dirbti vieną minutę, operatorius ir kiti pašaliniai asmenys turi būti už veikiančio disko darbo zonos ribų. Tokio testo metu pažeisti darbo įrankiai įprastai sulūžta.
• Būtina naudoti asmeninės apsaugos priemones. Priklausomai nuo darbo tipo, reikia naudoti visą veidą uždengiančią apsauginę kaukę, akių apsaugą arba apsauginius akinius. Jei reikia, būtina naudoti respiratorių, klausos apsaugą, apsaugines pirštines arba specialų drabužį, saugantį nuo smulkių apdirbamos medžiagos dalelių. Būtina saugoti akis nuo ore skraidančių darbo metų atsiradusių pašalinių kūnų. Kvėpavimo takus apsaugantis respiratorius ar kaukė privalo saugoti nuo darbo metų gaminamų dulkių. Ilgai veikiantis triukšmas gali būti klausos praradimo priežastimi.
• Būtina atkreipti dėmesį, kad pašaliniai asmenys būtų saugiame nuotolyje nuo elektros įrankio veikimo zonos. Kiekvienas, kuris yra arti veikiančio elektros įrankio, privalo naudoti asmeninės apsaugos priemones. Atšokantys apdirbamos medžiagos arba sulūžusio darbo įrankio fragmentai gali sužeisti žmogų taip pat už tiesioginio elektros įrankio veikimo zonos.
• Darbų, kurių metu elektros įrankis galėtų pažeisti paslėptus elektros laidus arba savo laidą, metu reikia laikyti elektros įrankį tik už izoliuotos rankenos. įrankiui prisilietus prie elektros laidų, visos metalinės elektros įrankio dalys taip pat bus veikiamos įtampos, dėl ko srovė gali paveikti įrankio operatorių.
• Maitinimo laidą reikia laikyti atokiai nuo besisukančių darbo įrankių. Praradus kontrolę, elektros laidas gali būti perpjautas arba įtrauktas, o besisukantis diskas gali sužeisti operatoriaus delną arba ranką.
• Draudžiama atidėti elektros įrankį, kol visiškai nesustojo diskas. Dėl besisukančio disko kontakto su paviršiumi galima nesuvaldyti elektros įrankio.
• Draudžiama perkelti veikiantj elektros įrankį į kitą vietą. Atsitiktiniai prisilietus besisukančiu darbo

jrankiu prie drabužių, drabužiai gali būti įtraukti, o veikiantis darbo įrankis gali sužeisti operatorių.

• Būtina reguliariai valyti elektros įrankio ventiliacijos angas. Variklio pūstuvas įtraukia dulkes į korpusa, o pernelyg didelis metalo dulkių kiekis gali sukelti elektros pavojų.
• Draudžiama naudoti elektros įrankį šalia degiųjų medžiagų. Kibirkštys gali sukelti gaisrą.
• Draudžiama naudoti įrankius, kuriems reikalingas vėsinimas skystomis medžiagomis. Dėl vandens arba kitų vėsinamųjų skysčių naudojimo operatorių gali ištikti elektros smūgis.

Atgalinis smūgis ir atitinkami saugumo patarimai

Atgalinis smūgis – tai staigi elektros įrankio reakcija į besisukančio darbo įrankio (pvz. pjovimo ar šlifavimo disko, metalinio šepečio ir pan.) užsiblokavimą arba įstrigimą. Darbo įrankiui užsikabinus arba užsiblokavus jis staigiai sustoja. Dėl to nekontroliuojamas elektros įrankis yra staigiai atmetamas priešinga kryptimi negu sukasi darbo įrankis.

• Elektros įrankį būtina stipriai laikyti, o operatoriaus kūnas ir rankos privalo būti tokioje padėtyje, kad atgalinis smūgis būtų kuo švelnesnis. Jei standartiniame komplekte yra papildoma rankena, visada reikia ją naudoti, ji leis geriau kontroliuoti įrankį atgalinio smūgio arba paleidimo metu. Įrankio operatorius galės suvaldyti įrankį vibracijų ir atgalinio smūgio metu, jei taikys atitinkamas atsargumo priemones.
• Draudžiama laikyti rankas netoli besisukančio darbo įrankio. Dėl atgalinio smūgio darbo įrankis gali sužeisti ranką.
• Būtina laikytis atokiai nuo zonos, kurioje atsiras atšokęs elektros įrankis. Dėl atgalinio smūgio elektros įrankis juda priešinga kryptimi negu juda pjovimo diskas užstrigimo vietoje.
• Ypač atsargiai reikia apdirbti kampuočius, aštrius kraštus ir pan. Reikia vengti situaciju, kuriose darbo įrankiai gali atšokti arba užsiblokuoti. Besisukantys diskai dažniau įstringa apdirbant kampus, aštrius kraštus arba, kai atšoka. Tai gali būti kontrolės praradimo arba atgalinio smūgio priežastis.
• Draudžiama naudoti medienai skirtų arba dantytųjų pjūklu. Šio tipo darbo įrankių naudojimas dažna yra atgalinio smūgio arba kontrolės praradimo priežastis.
• Būtina vengti pjovimo disko užsiblokavimo arba pernelyg didelio spaudymo. Negalima pjauti pernelyg giliai. Pjovimo disko perkrova didina jos apkrova ir užsiblokavimo ar įstrigimo rizika, dėl ko pjovimo diskas gali sulūžti arba įrankis gali atšokti.
• Pjovimo diskui užsiblokavus arba pertraukiant darbą, reikia išjungti elektros įrankį ir palaukti, kol diskas visiškai sustos. Niekada nereikia bandyti ištraukti besisukantį pjovimo diską iš pjovimo vietos, nes tai gali sukelti atgalinį smūgį. Reikia rasti ir pašalinti užsiblokavimo priežastį.
• Draudžiama pakartotinai jjungti elektros įrankį, kol jis dar yra apdirbamoje medžiagoje. Prieš tęsiant pjovimą, pjovimo diskas turi pasiekti pilną sukimosi greitį. Priešingai pjaunamas diskas gali užsikabinti, iššokti iš apdirbamos medžiagos arba sukelti atgalinį smūgį.
• Prieš darbą plokštes arba didelius daiktus reikia įtvirtinti, tai sumažins atgalinio smūgio dėl užsiblokavusio pjovimo disko pavojų. Dideli daiktai veikiami savo masės gali išsilenkti. Apdirbamas daiktas turi būti paremtas iš abejų pusiu – tiek prie pjovimo linijos, tiek prie krašto.
• Pjaunant griovelius sienose arba dirbant kitose nematomose zonose, reikia būti itin atsargiam. Isigilinančiam pjovimo diskui pataikius ant duju ar vandentiekio vamzdžiu, elektros laidu ar kitu daiktu, įrankis gali atšokti.

Papildomi saugumo patarimai

• Tinklo įtampa privalo atitikti elektros įrankio informacinėje lentelėje nurodytą įtampa.
• Nepradėkite darbo, kol elektros įrankis nepasiekė pilno sukimosi greičio.
• Būtina naudoti atitinkamus prietaisus, leidžiančius rasti paslėptus elektros laidus, dujų, vandentiekio ar kanalizacijos vamzdžius, arba paprašyti atitinkamų įmonių pagalbos. Kontaktas su elektros laidais, kuriais teka elektra, gali sukelti gaisrą, o kontaktas su dujų vamzdžių – sprogimą. Vandentiekio vamzdžio pažeidimas gali sukelti elektros smūgį bei materialinę žalą.
• Apdirbant akmenj, būtina naudoti dulkių siurbimo prietaisus. Dulkių siurblys turi būti pritaikytas akmens dulkių siurbimui. Tokių įrankių naudojimą sumažina dulkių kaupimosi pavojų.
• Darbo metu elektros įrankį būtina laikyti abejomis rankomis ir užtikrinti saugią darbo poziciją. Elektros įrankio naudojimas yra saugesnis, jei jis yra vedamas abejomis rankomis.
• Kiekvieną kartą, prieš pajungiant elektros įrankį prie tinklo, būtina patikrinti maitinamąjį laidą. Draudžiama naudoti elektros įrankį, kurio laidas yra pažeistas. Draudžiama liesti pažeistą laidą.

Jei laidas buvo pažeistas darbo metu, būtina ištraukti kištuką iš rozetės. Pažeistas laidas padidina elektros smūgio pavojų, pakeiskite laidą autorizuotame servise.

DÈMESIO! [renginiu galima naudotis tik patalpose.

Nepaisant saugios konstrukcijos, apsauginių ir papildomų apsaugos priemonių naudojimo, visada, darbo metu išlieka sužalojimų pavojus.

Panaudotų grafinių ženklų aprašymas:

123456

1. Perskaitykite eksploatavimo instrukciją, laikykitės joje aprašytų nurodymų bei saugumo taisyklių.
2. Antros izoliacijos klasės įrankis.
3. Naudokite apsaugos priemones (apsauginius akinius, ausines, respiratorių).
4. Prieš pradėdami bet kokius priežiūros arba remonto darbus ištraukite elektros laido kištuką iš elektros lizdo.
5. Irankiu negali naudotis vaikai.
6. Saugoti nuo lietaus.

KONSTRUKCIJA IR PASKIRTIS

Mūro freza yra II izoliacijos klasės rankinis, elektrinis įrankis, varomas vienfaziu varikliu.

Elektrinis įrankis skirtas pjovimui ir installacijos griovelių pjovimui sienose, grindyse ir pan. medžiagose, pvz., betone, akmenyje, plytose nenaudojant vandens.

Mūro freza turi sistemą, suteikiančią galimybę prijungti ją prie išorinės dulkių nusiurbimo sistemos, pvz., pramoninio dulkių siurblio, kurį reikia prijungti darbo metu.

Mūro freza dažniausiai naudojama remonto, statybos bei kitiems mėgėjiškiems (meistravimo) darbams atlikti.

Draudžiama naudoti įrankį ne pagal paskirtį.

GRAFINIŲ PUSLAPIŲ APRAŠYMAS

Numeriais pažymėti įrankio elementai atitinka šios instrukcijos grafiniuose puslapiuose pavaizduotus elementus.

1. Priekiné rankena
2. Rankena
3. Jungtis
4. Dulkių išmetimo vamzdelis
5. Pjovimo disko dangtis
6. Pjovimo diskas
7. Pado blokavimo rankenėlė
8. Padas
9. Jungiklis
10. Jungiklio blokavimo svirtis
11. Suklio blokavimo mygtukas
12. Kreipiantysis ratukas
13. Veržlé
14. Varžtai
15. lšorinė jungė

* Tarp paveikslo ir gaminio galimas nedidelis skirtumas

PANAUDOTŲ GRAFINIŲ ŽENKLŲ APRAŠYMAS

DÉMESIO

ATSARGIAI

MONTAVIMAS IR NUSTATYMAI

INFORMACIJA

KOMPLEKTAVIMAS IR PRIEDAI

1. Specialus raktas - 1 vnt.
2. Jungtis - 1 vnt.
3. Šešiakampis raktas - 1 vnt.
4. Distanciné poveržlé, storis 3,8 mm - 5 vnt.
5. Distanciné poveržlé, tekinta - 1 vnt.
6. Kaltas - 1 vnt.
7. Lagaminas transportavimui - 1 vnt.

PASIRUOŠIMAS DARBUI

JUNGTIES TVIRTINIMAS IR NUÈMIMAS

• Istatykite jungtį (3) (atkreipkite dėmesį, ant jos esantys išsikišimai turi patekti į įpjovas) į dulkių išmetimo vamzdelį (4) ir sukdami į dešinę pritvirtinkite (pav. A).
• Jungtis nuimama atvirkštiniu uždėjimui eiliškumu.

DULKIŲ ŠALINIMAS

Darbo metu, mūro freza turi būti prijungta prie išorinio dulkių nusiurbimo įrenginio.

- Atsukite jungties (3) verzlę (13). - Dulkių šalinimo sistemos žarnos antgalį įstatykite į jungtį (3) ir prisukite verzlę (13) (pav. B) (sujungimas turi būti sandarus).

Pradedant darba, visų pirma, reikia jjungti dulkių nusiurbimo sistemą, pvz., pramoninį dulkių siurblį ir tik tada mūro freza. Baigus darba reikia elgtis priešingai, visų pirma išjungti mūro freza ir tik po to dulkių nusiurbimo sistemą. Veiksmus atlikę nurodytu eiliškumu išvengsite dulkėjimo darbo vietoje. Kai kurie pramoninių dulkių siurblių modeliai turi elektriniams įrankiams jjungti skirtus įtampos lizdus, tuomet siurblio jjungimas ir išjungimas valdomas elektrinio įrankio jungikliu.

GRIOVELIO PLOČIO NUSTATYMAS IR PJOVIMO DISKŲ KEITIMAS

Naudokite tik deimantinius pjovimo diskus, skirtus pjovimui nenaudojant vandens „sausam pjovimui“, atkreipkite dèmesi i leidžiamą maksimalų sukimosi greitį, pažymėtą ant pjovimo diskų.

Griovelio plotis priklauso nuo poveržlių kiekio tarp pjovimo diskų ir pjovimo diskų storio. Griovelio plotis gali būti nuo 8 iki 26 mm.

Griovelio plotj galima apskaičiuoti taip:

Griovelio plotis = distancinių poveržlių kiekis x jų storis + pjovimo diskų storis.

Nepaisant tarp pjovimo diskų uždėto poveržlių kiekio, visada turi būti naudojama tekinta distancinė poveržlė, ji dedama po antruoju pjovimo disku (ją naudojant pjovimo diskas visada užvirtinamas teisinga padėtimi).

Mūro frezą galima naudoti su vienu arba dvejais pjovimo diskais.

• Atsukite pado (7) blokavimo rankenėlę ir palenkite padą (8) žemyn.
• Atsukite pjovimo diskų dangčio (5) tvirtinimo varžtus (14) (pav. C).
• Atitraukite priekinę rankeną (1) ir nuimkite pjovimo diskų dangtį (5) (pav. D).
• Paspauskite suklio blokavimo mygtuką (11) ir jį prilaikykite, specialiu raktu (yra komplekte) atsukite išorinę junge (15) (pav. E).
• Svarbu! Veržlę reikia sukti j kairę pusę, pjovimo disku sukimosi kryptimi.
• Nuo suklio nuimkite pjovimo diskus, distancines tarpines bei išorinę junge ir kruopščiai nuvalykite.
• Svarbu! Vidinės jungės laikiklis ant suklio turi būti uždėtas teisingai.
• Atsižvelgdami i pageidaujamą griovelio gylj, uždėkite vidinę jungę ir pjovimo diskus (norėdami

teisingai uždėti pjovimo diskus, atkreipkite dėmesį į pjovimo diskų sukimosi kryptį, žiūrėkite į rodykles ant pjovimo diskų ir apsauginio dangčio).

• Prilaikydami įspaustą suklio blokavimo mygtuką (11) prisukite išorinę jungę (15).
• Priešingu jų nuėmimui eiliškumu pritvirtinkite likusius elementus.

Kad pjovimo diskai neatsilaisvintų, nepriklausomai nuo reikiamo griovelio pločio, būtina uždėti visas distancines poveržles. Tarp pjovimo diskų turi būti uždėta bent viena distancinė poveržlė. Jeigu dirbama pritvirtinus du pjovimo diskus, tuo pat metu turi būti keičiami iškart abu pjovimo diskai.

GRIOVELIO GYLIO NUSTATYMAS

Reguliuojamas mūro frezos padas atlieka ir gylio ribotuvo funkcija. Pjovimo gylio nustatymo ribos yra nuo 8 iki 30 mm.

- Atsukite pado (7) blokavimo rankenėlę.

• Naudodamiesi ant pjovimo diskų dangčio (5) esančia skale, stumdami padą (8), pasirinkite reikiamą pjūvio gylį.
• Prisuke pado blokavimo rankenėlę (7) užtvirtinkite nustatymą.

DARBAS IR NUSTATYMAI

Prieš naudojantis mūro freza, būtina patikrinti pjovimo diskų būklę. Negalima naudoti nuskilusių, sutrūkusių, deformuotų ar kitaip pažeistų pjovimo diskų. Susidėvėjusius pjovimo diskus reikia pakeisti naujais. Prieš pradedant dirbti, įrankį reikia išbandyti, įjungti ir leisti jam veikti bent 1 minutę be apkrovos.

Baigus darbą, mūro frezą visada reikia išjungti ir palaukti kol pjovimo diskai visiškai sustos, tik tada įrankį galima padėti.

• Pjovimo diskai turi būti pritvirtinti teisinga padėtimi ir lengvai suktis.
• Mūro frezos niekada negalima perkrauti. Perkrova ir pernelyg stiprus spaudimas gali tapti pjovimo diskų įtrūkimo priežastimi, tai pavojinga.

- Niekada, pjovimo diskais negalima daużyti i apdorojamą medżiagą.

- Niekada negalima naudoti diskų, skirtų medienos pjovimui. Tokių diskų naudojimas dažniausiai tampa atgalinio smūgio, įrankio nesuvaldymo priežastimi, todėl padidėja operatoriaus kūno sužalojimo pavojus.

IJUNGIMAS IR IŠJUNGIMAS

Itampa elektros tinkle turi atitikti dydį, nurodytą mūro frezos nominalių duomenų lentelėje. Mūro frezos įjungimo metu, ją reikia laikyti abejomis rankomis.

Mūro freza turi apsauginj jungiklj nuo atsitiktinio įsijungimo.

ljungimas:

• Jungiklio blokavimo svirtj (10) pastumkite j priekj.
• Paspauskite jjungimo mygtuką (9) (pav. F).

Išjungimas:

• Atleiskite jjungimo mygtuką (9).

DARBAS SU MÜRO FREZA

Mūro freza skirta tik tiesiems pjūviams. Draudžiama pjauti kreives ar apvalinimus. Įrankis skirtas tik „sausam“ pjovimui.

Prieš pradedant dirbti būtina patikrinti pjūvio vietą, ar joje nėra nematomų elektros laidų, vandentiekio ar dujotiekio vamzdžių, kuriuos galima aptikti specialiu ieškikliu.

ljungus mūro frezą reikia palaukti kol pjovimo diskai suksis maksimaliu greičiu, tik tada galima pradėti dirbti. Pjaunant, mūro frezos negalima nei išjungti, nei vėl jjungti. Jungiklio padėtį galima keisti tik tada, kai pjovimo diskai yra atitraukti nuo apdorojamos medžiagos.

• Nustatykite pjūvio plotį ir gylį.

- Galinę pado dalj (8) su kreipiančiuoju ratuku (12) priglauskite prie mūro (pjovimo diskai neturi liestis prie mūro (turi būti pakelti)).

• Ijunkite mūro frezą ir palaukite kol pjovimo diskai suksis didžiausiais sūkiais.
• Palaipsniui leiskite mūro frezą žemyn, gilindami įpjovas mūre (atliekant šį judesį, galinė pado dalis turi liestis prie mūro paviršiaus) (pav. G).
• Kai visas padas pilnai priglus prie mūrinio paviršiaus, mūro frezą slinkdami nuo savęs (priešinga pjovimo diskų sukimuisi kryptimi), tęskite pjūvj.
• Pjūvis baigiamas atvirkščiu jo pradžiai eiliškumu, mūro frezos padą, galine dalimi, atrėmus į mūrinio ruošinio kraštą pjovimo diskai pakeliami (atitraukiami nuo ruošinio).
• Išjunge palaukite kol pjovimo diskai visai sustos ir tik tada padėkite įrankį.
• Griovelyje likusj iškilimą pašalinkite kirstuku.

Norint pašalinti išpjauto griovelio nelygumus, reikia nustatyti apytikriai 3 mm. didesnį pjovimo gylį nei reikia. Prieš kalant sienas su atskėlimo plaktuku, nustačius maksimalų pjovimo gylį, ir su mūro freza išpjovus paruošiamajį griovelį, galima ženkliai sumažinti paviršiaus skilinėjimą bei atplaišų kiekį.

Išjungus mūro frezą, besisukančių pjovimo diskų negalima stabdyti spaudžiant juos prie apdorojamos medžiagos arba suklio blokavimo mygtuko paspaudimu.

Nespauskite mūro frezos pernelyg stipriai. Padas prie ruošinio paviršiaus turi būti spaudžiamas saikinga, vienoda jėga visame paviršiuje. Per stiprus mūro frezos spaudimas gali tapti variklio perkaitimo, pjovimo diskų pažeidimo priežastimi, gali suveikti apsauga nuo perkrovos. Dirbkite su pertraukomis.

Irankis turi elektroninę sistema, palaikančią vienoda sukimosi greitį bei apsaugančią nuo perkrovos. Didelės perkrovos atveju, mūro frezos variklis sustabdomas automatiškai. Šiuo atveju reikia nedelsiant sumažinti apkrovą bei leisti mūro frezai, apytikriai 1 min., veikti be apkrovos, kad atvėstų.

Darbo metu, pjovimo diskai labai jkaista, nelieskite jų neapsaugotomis (neuždengtomis) kūno dalimis, kol jie neatvės.

Pjaunant ypatingai kietas medžiagas, perkaitęs pjovimo diskas gali būti pažeistas. Nuo pjovimo disko žyrančios žiežirbos reiškia, kad pjovimo diskas perkaito. Šiuo atveju pjovimą reikia nedelsiant nutraukti ir diską atvėsinti, leisti mūro frezai, apytikriai 3-5 min., didžiausiais sūkiais veikti be apkrovos.

Neveiksmingas pjovimas ir mažas žiežirbų kiekis reiškia, kad pjovimo diskas atbuko.

APTARNAVIMAS IR SANDĖLIAVIMAS

Prieš pradedant bet kokius surinkimo, reguliavimo, remonto ar aptarnavimo darbus, reikia ištraukti elektros laido kištuką iš elektros lizdo.

• Mūro frezą geriausia valyti minkštu šepetėliu ar suslėgto oro srautu.
• Mūro frezai valyti, niekada nenaudokite vandens ar bet kokių kitų cheminių skysčių.
• Mūro frezą laikykite sausoje, vaikams neprieinamoje vietoje.
• Variklio aušinimo angos turi būti švarios, neuždengtos.
• Jeigu skirstytuve pernelyg kibirkščiuoja, kvalifikuotas asmuo turi patikrinti anglinių šepetėlių būklę.
• Reguliariai tikrinkite visų tvirtinimo varžtų ir sriegių veržimą. Darbo metu jie gali atsilaisvinti.
• Elektros įtampos laido keitimą ar kitus remonto darbus galima atlikti tik autorizuotame gamintojo servise.

ANGLINIŲ ŠEPETĖLIŲ KEITIMAS

Susidėvėjusius (trumpesnius nei 5 mm), sudegusius ar įtrūkusius anglinius šepetėlius būtina nedelsiant pakeisti. Visada keičiami iš karto abu angliniai šepetėliai. Anglinius šepetėlius, naudodamas originalias atsargines detales, gali pakeisti tik kvalifikuotas asmuo.

Visų rūšių gedimai turi būti šalinami autorizuotuose gamintojo servisuose.

TECHNINIAI DUOMENYS

NOMINALÜS DUOMENYS

Mūro freza
Dydis Vertė
Tinklo įtampa 230 V AC
Tinklo dažnis 50 Hz
Nominali galia 1320 W
Sukimosi greitis veikiant be apkrovos 9000 min ^-1
Apsaugos klasė II
Pjovimo disko skersmuo 125 mm
Pjovimo disko vidinės angos skersmuo 22,2 mm
Suklio sriegio dydis M14
Griovelio pločio ribos 8 - 26 mm
Pjovimo gylio ribos 8 - 30 mm
Svoris 4,2 kg
Pagaminimo metai 2021

INFORMACIJA APIE TRIUKŠMA IR VIBRACIJA

Informacija apie triukšmą ir vibraciją

Duomenys apie skleidžiamo triukšmo lygj, pavyzdžiui, garso slėgio lygj L pA ir garso galios lygj L WA bei matavimų paklaidas Kyra pateikti žemiau esančiose nuorodose, pagal standartą EN 60745.

Vibracijos pagreičio vertė a_h ir matavimo paklaidos K nustatytos pagal standartą EN 60745-2-22, žr. žemiau. Šioje instrukcijoje nurodytas vibracijos lygis buvo matuojamas pagal standarte EN 60745 nurodytas matavimo procedūras ir gali būti naudojamas įrankių palyginimui. Jis taip pat gali būti naudojamas ir preliminariam vibracijos poveikio vertinimui.

Nurodytas vibracijos lygis yra pakankamai tikslus, kai šis įrankis naudojamas pagal paskirtį. Jeigu elektrinis įrankis bus naudojamas kitiems tikslams arba su kitokiais nei nurodyta darbiniais priedais taip pat nebus tinkamai prižiūrimas, vibracijos lygis gali pasikeisti. Dėl minėtų priežasčių, vibracijos lygis, viso darbo metu gali būti didesnis nei nurodytas.

Norint tiksliai įvertinti vibracijos poveikį, reikia atsižvelgti į momentus, kai įrankis išjungtas arba kai jis yra jungtas, bet nenaudojamas darbui (veikia be apkrovos). Tokiu būdu, bendra nurodyta vertė gali būti daug mažesnė. Siekiant apsaugoti vartotoją nuo vibracijos poveikio pasekmių, būtina imtis papildomų saugos priemonių, pvz., prižiūrėti įrankį ir darbinius priedus, užtikrinti tinkamą rankų temperatūrą, teisingai organizuoti darbą.

Garso slègio lygis: L_pA = 97,16 dB(A) K = 3 dB(A)

Garso galios lygis: L_WA = 108,16 dB(A) K = 3 dB(A)

Vibracijos pagrečio verte: a_h=7,451 m/s^2 K=1,5 m/s^2

APLINKOS APSAUGA

Elektrinių gaminių negalima išmesti kartu su buities atliekomis, juos reikia atiduoti į atitinkamą atliekų perdirbimo įmonę. Informacijos apie atliekų perdirbimą kreiptis į pardavėją arba vietos valdžios institucijas. Susidėvėję elektriniai ir elektroniniai prietaisai turi gamtai kenksmingų medžiagų. Antriniam perdirbimui neatiduoti prietaisai kelia pavojų aplinkai ir žmonių sveikatai.

* Pasiliekame teisę atlikti pakeitimus.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa (toliau: „Grupa Topex”), kurios buveinė yra Varšuvoje, ul. Pograniczna 2/4 informuoja, kad visos šios instrukcijos (toliau: „instrukcija”) autorinės teisės, tai yra šioje instrukcijoje esantis tekstas, nuotraukos, schemos, paveikslai bei jų išdėstymas priklauso tik Grupa Topex ir yra saugomos pagal 1994 metais, vasario 4 dieną, dėl autorių ir gretutinių teisių apsaugos, priimtą įstatymą (t.y., nuo 2006 metų įsigaliojęs įstatymas Nr. 90, vėliau 631 su įstatymo pakeitimais).Neturint raštiško Grupa Topex sutikimo kopijuoti, perdaryti, skelbti spaudoje, keisti panaudojant komerciniams tikslams visą ar atskiras instrukcijos dalis yra griežtai draudžiama bei gresia civilinė ar baudžiamoji atsakomybė.

INSTRUKCIJU TULKOJUMS NO ORIGINÄLVALODAS

RIEVZĀGĪTIS

59G370

UZMANIBU! PIRMS UZSAKT LIETOT ELEKTROINSTRUMENTU, NEPIECIEŠAMS UZMANIGI IZLASIT DOTO INSTRUKCIJU UN SAGLABAT TO.

DETALIZETIE DROŠIBAS NOTEIKUMI

Produktas: Trinkelių klojimo mašina

Modelis: 59G370

Prekybos pavadinimas: GRAPHITE

Serijos numeris: 00001 ÷ 99999

Už šią atitikties deklaraciją atsako tik gamintojas.

Pirmiau aprašytas gaminys atitinka šiuos dokumentus:

Mašinų direktyva 2006/42/EB

Ir atitinka standartų reikalavimus:

EN 62841-1:2015+AC:15; EN 60745-2-22:2011+A11:2013;

EN IEC 55014-1:2021; EN IEC 55014-2:2021;

EN IEC 61000-3-2:2019+A1:2021; EN 61000-3-3:2013+A1:2019

EN IEC 63000:2018

Ši deklaracija taikoma tik tokioms mašinoms, kokios jos pateikiamos j rinką, ir neapima sudedamuju dalių.

prideda galutinis naudotojas arba atlieka vėliau.

ES reziduojančio asmens, igalioto rengti techninę dokumentaciją, vardas, pavardė ir adresas:

Pasirašyta:

Grupa Topex Sp. z o.o. Sp.k.

TOPEX GROUP kokybės pareigūnas

Varšuva, 2020-06-18

LV

59G370
