Produkta veids	Mūrēšanas trasera (zāģis rievu griešanai)
Zīmols	Graphite
Modelis	59G370
Barošanas spriegums	230 V maiņstrāva, 50 Hz
Patērētā jauda	1320 W
Tukšgaitas ātrums	9000 min⁻¹
Disku diametrs	125 mm
Disku urbums	22,2 mm
Vārpstas vītne	M14
Rievas platums	8 – 26 mm (regulējams ar starplikām)
Regulējams griešanas dziļums	8 – 30 mm
Svars	4,2 kg
Aizsardzības klase	II (dubultā izolācija)
Skaņas spiediena līmenis (LpA)	97,16 dB(A) (K = 3 dB)
Skaņas jaudas līmenis (LWA)	108,16 dB(A) (K = 3 dB)
Vibrācijas (ah)	7,451 m/s² (K = 1,5 m/s²)
Piemērotie materiāli	Betons, akmens, ķieģelis (bez ūdens)
Disku skaits	1 vai 2 sausie dimanta diski
Piesūkšanas savienojums	Jā (adapteris ārējam putekļsūcējam)
Drošības funkcijas	Pretnejaušs slēdzis, aizsardzība pret pārslodzi, automātiska izslēgšanās
Apkope	Ventilācijas spraugu tīrīšana, suku nomaiņa (garums < 5 mm)
Piegādātie piederumi	Speciālā atslēga, sešstūra atslēga, adapteris, starplikas (5x 3,8 mm + pielāgota), kalts, futrālis

Bieži uzdotie jautājumi - 59G370 Graphite

Kādus diskus varu izmantot ar Graphite 59G370 trasētāju?

Izmantojiet tikai sausos dimanta diskus ar diametru 125 mm un urbumu 22,2 mm. Maksimālais pieļaujamais ātrums nedrīkst būt mazāks par 9000 min⁻¹.

Kā regulēt rievas platumu?

Platums (8 līdz 26 mm) tiek regulēts, pievienojot vai noņemot starplikas starp diskiem. Starp diviem diskiem jāizmanto vismaz viena starplika un īpaša paplāksne centrēšanai.

Kā pievienot putekļsūcēju?

Ievietojiet piegādāto adapteri izplūdes caurulē, pievelciet uzgriezni, pēc tam pievienojiet sūkšanas šļūteni. Putekļsūcējs jāieslēdz pirms trasētāja un jāizslēdz pēc tam.

Kāds ir maksimālais griešanas dziļums?

Regulējams dziļums ir no 8 līdz 30 mm. Atskrūvējiet pamatnes fiksācijas riteni, pārvietojiet pamatni vēlamajā dziļumā, pēc tam pievelciet.

Kā izvairīties no atsitiena?

Turiet instrumentu stingri ar abām rokām, izmantojiet papildu rokturi, nebloķējiet disku, samaziniet spiedienu, ja disks iesprūst, un veiciet tikai taisnus griezumus.

Vai es varu izmantot trasētāju ar ūdeni?

Nē, trasētājs ir paredzēts tikai sausajam darbam. Ūdens vai dzesēšanas šķidrumu izmantošana rada elektrošoka risku.

Ko darīt pārslodzes gadījumā?

Instruments automātiski apstājas. Nekavējoties izslēdziet to un pēc tam ļaujiet tam darboties tukšgaitā apmēram 1 minūti, lai atdziest, pirms atsākat darbu.

Kā apkopt ogles sukas?

Regulāri pārbaudiet to garumu. Ja tie ir mazāk par 5 mm, apdeguši vai saplīsuši, nomainiet abas sukas pret oriģinālajām detaļām; uzticiet šo darbību profesionālim.

Kāds ir instrumenta trokšņa līmenis?

Skaņas spiediena līmenis ir 97,16 dB(A) un skaņas jaudas līmenis ir 108,16 dB(A). Vienmēr valkājiet ausu aizsargus.

Kā noņemt atlikušo materiāla tiltiņu rievā?

Izmantojiet piegādāto kaltu, lai salauztu un noņemtu centrālo tiltiņu pēc rievas izveidošanas no abām pusēm. Iestatiet griešanas dziļumu aptuveni par 3 mm lielāku nekā nepieciešams, lai atvieglotu šo darbību.

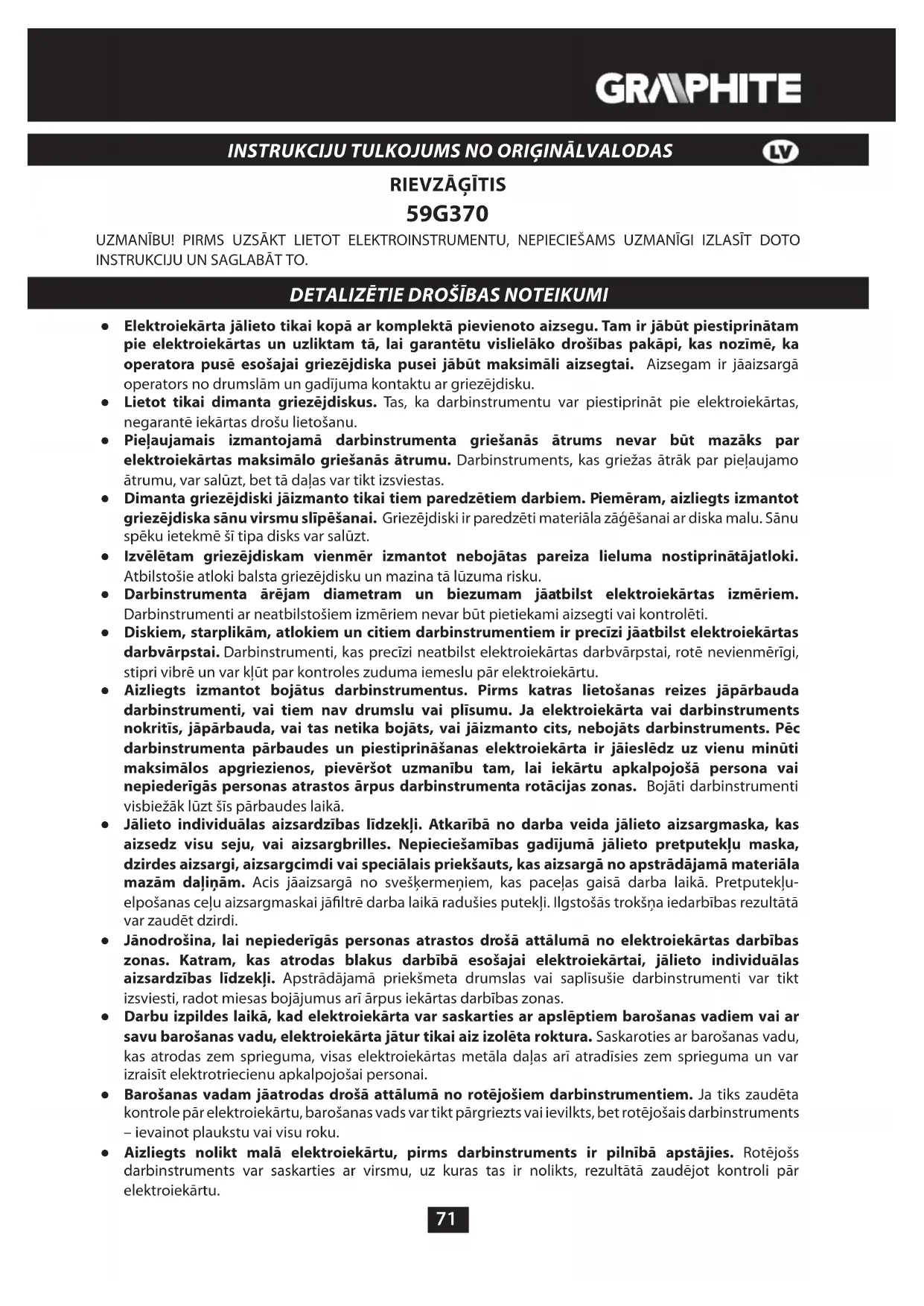

LIETOŠANAS INSTRUKCIJA 59G370 Graphite

• Elektroiekārta jālieto tikai kopā ar komplektā pievienoto aizsegu. Tam ir jābūt piestiprinātam pie elektroiekārtas un uzliktam tā, lai garantētu vislielāko drošības pakāpi, kas nozīmē, ka operatora pusē esošajai griezējdiska pusei jābūt maksimāli aizsegtai. Aizsegam ir jāaizsargā operators no drumslām un gadījuma kontaktu ar griezējdisku.
• Lietot tikai dimanta griezējdiskus. Tas, ka darbinstrumentu var piestiprināt pie elektroiekārtas, negarantē iekārtas drošu lietošanu.
• Pieļaujamais izmantojamā darbinstrumenta griešanās ātrums nevar būt mazāks par elektroiekārtas maksimālo griešanās ātrumu. Darbinstruments, kas griežas ātrāk par pieļaujamo ātrumu, var salūzt, bet tā dalas var tikt izsviestas.
• Dimanta griezējdiski jāizmanto tikai tiem paredzētiem darbiem. Piemēram, aizliegts izmantot griezējdiska sānu virsmu slīpēšanai. Griezējdiski ir paredzēti materiāla zāgēšanai ar diska malu. Sānu spēku ietekmē šī tipa disks var salūzt.
• Izvēlētam griezējdiskam vienmēr izmantot nebojātas pareiza lieluma nostiprinātājatloki. Atbilstošie atloki balsta griezējdisku un mazina tā lūzuma risku.
• Darbinstrumenta ārējam diametram un biezumam jāatbilst elektroiekārtas izmēriem. Darbinstrumenti ar neatbilstošiem izmēriem nevar būt pietiekami aizsegti vai kontrolēti.
• Diskiem, starplikām, atlokiem un citiem darbinstrumentiem ir precīzi jāatbilst elektroiekārtas darbvārpstai. Darbinstrumenti, kas precīzi neatbilst elektroiekārtas darbvārpstai, rotē nevienmērīgi, stipri vibrē un var klūt par kontroles zuduma iemeslu pār elektroiekārtu.
• Aizliegts izmantot bojātus darbinstrumentus. Pirms katras lietošanas reizes jāpārbauda darbinstrumenti, vai tiem nav drumslu vai plīsumu. Ja elektroiekārta vai darbinstruments nokritis, jāpārbauda, vai tas netika bojāts, vai jāizmanto cits, nebojāts darbinstruments. Pēc darbinstrumenta pārbaudes un piestiprināšanas elektroiekārta ir jāieslēdz uz vienu minūti maksimālos apgriezienos, pievēršot uzmanību tam, lai iekārtu apkalpojošā persona vai nepiederigās personas atrastos ārpus darbinstrumenta rotācijas zonas. Bojāti darbinstrumenti visbiežāk lūzt šīs pārbaudes laikā.
• Jālieto individuālas aizsardzības līdzekļi. Atkarībā no darba veida jālieto aizsargmaska, kas aizsedz visu seju, vai aizsargbrilles. Nepieciešamības gadījumā jālieto pretputekļu maska, dzirdes aizsargi, aizsargcimdi vai speciālais priekšauts, kas aizsargā no apstrādājamā materiāla mazām daļinām. Acis jāaizsargā no svešķermeņiem, kas paceļas gaisā darba laikā. Pretputekļu elpošanas celu aizsargmaskai jāfiltrē darba laikā radušies putekļi. Ilgstošās trokšņa iedarbības rezultātā var zaudēt dzirdi.
• Jānodrošina, lai nepiederīgās personas atrastos drošā attālumā no elektroiekārtas darbības zonas. Katram, kas atrodas blakus darbībā esošajai elektroiekārtai, jālieto individuālas aizsardzības līdzekļi. Apstrādājamā priekšmeta drumslas vai saplīsušie darbinstrumenti var tikt izsviesti, radot miesas bojājumus arī ārpus iekārtas darbības zonas.
• Darbu izpildes laikā, kad elektroiekārta var saskarties ar apslēptiem barošanas vadiem vai ar savu barošanas vadu, elektroiekārta jātur tikai aiz izolēta roktura. Saskaroties ar barošanas vadu, kas atrodas zem sprieguma, visas elektroiekārtas metāla daļas arī atradīsies zem sprieguma un var izraisīt elektrotriecienu apkalpojošai personali.
• Barošanas vadam jäatrodas drošā attālumā no rotējošiem darbinstrumentiem. Ja tiks zaudēta kontrole pār elektroiekārtu, barošanas vads var tikt pārgriezts vai ievilkts, bet rotējošais darbinstruments – ievainot plaukstu vai visu roku.

• Aizliegts nolikt malā elektroiekārtu, pirms darbinstruments ir pilnībā apstājies. Rotējošs darbinstruments var saskarties ar virsmu, uz kuras tas ir nolikts, rezultātā zaudējot kontroli pār elektroiekārtu.

• Nedrīkst pārnēsāt elektroiekārtu, kas atrodas kustībā. Ja rotējošais darbinstruments nejauši saskarsies ar apgērbu, tas var tikt ievilkts, un darbinstruments var ievainot apkalpojošās personas kermani.

• Regulāri jātīra elektroiekārtas ventilācijas spraugas. Dzinēja ventilators iesūc puteklus korpusā, bet liels metāla puteklu daudzums var radīt elektrotrieciena risku.
• Nedrīkst izmantot elektroiekārtu viegli uzliesmojošo materiālu tuvumā. Dzirksteles var radīt to aizdegšanās.
• Nedrikst izmantot darbinstrumentus, kuriem nepieciešami škidrie dzesēšanas līdzekļi. Izmantojot ūdeni vai citus dzesēšanas līdzekļus, var rasties elektrotrieciens.

Atsitiens un atbilstošie drošības norādījumi

Atsitiens ir pēkšņa elektroiekārtas reakcija uz rotējošā darbinstrumenta – griezējdiska, slīpripas, stieplu sukas u.tml. – nobloķēšanos vai aizķeršanos. Tas izraisa pēkšņu rotējošā darbinstrumenta apturēšanu un elektroiekārta tiek nekontrolēti izsviesta pretēji darbinstrumenta griešanās virzienam.

• Elektroiekārta jātur stingri, bet kermenis un rokas jānovieto pozicijā, kas lauj mazināt atsitienu. Ja standartaprikojumā atrodas papildu rokturis, tas vienmēr jālieto, lai nodrošinātu vislielāko kontroli pār atsitiena spēku vai atvelkošo momentu iedarbināšanas laikā. lekārtu apkalpojošais personāls var savaldīt rāvienu un atsitiena parādību, ievērojot atbilstošus piesardzības līdzekļus.
• Nedrikst turēt rokās rotējošo darbinstrumentu tuvumā. Atsitiena rezultātā darbinstruments var ievainot roku.
• Jāatrodas drošā attālumā no zonas, kurā elektroiekārta varētu pārvietoties atsitiena laikā. Atsitiena rezultātā elektroiekārta pārvietosies diska kustībai pretējā virzienā.
• Īpaši uzmanīgi jāapstrādā stūri, asas malas u.tml. Jāizvairās no darbinstrumentu atsišanas vai noblokešanas. Rotējošie darbinstrumenti ir vairāk pakļauti aizķilēšanai, apstrādājot stūrus vai asas malas, vai atsitot darbinstrumentu. Tas var klūt par kontroles zuduma vai atsitiena iemeslu.
• Neizmantot zobu zāga plātnes vai zāga plātnes koksnei. Šī tipa darbinstrumenti bieži rada atsitienu vai kontroles zudumu pār elektroiekārtu.
• Jāizvairās no griezējdiska nobloķešanās vai pārāk liela spiediena. Neveikt pārāk dzilus zāgējumus. Griezējdiska pārslodze palielina tā slodzi un tieksmi aizkīlēties vai nobloķēties, kā arī atsitiena un diska lūzuma varbūtību.
• Griezējdiska aizkīlēšanās vai darba pārtraukšanas gadījumā izslēgt elektroiekārtu un uzgaidīt, kamēr griezējdisks pilnībā apstāsies. Aizliegts mēgināt izvilkt vēl rotējošo griezējdisku no griezuma vietas, jo tas var radīt atsitienu. Jāatklāj un jānovērš aizkīlēšanās iemesls.
• Neieslēgt elektroiekārtu atkārtoti, kamēr tā atrodas materiālā. Pirms turpināt zāgēt, griezējdiskam jāsasniedz pilns griešanās ātrums. Pretējā gadījumā griezējdisks var aizkerties, izlekt no apstrādājamā priekšmeta vai radīt atsitienu.
• Pirms apstrādes plātnes vai lielus priekšmetus nepieciešams atbalstīt, lai samazinātu atsitiena risku, ko var izraisīt aizkīlēts disks. Lieli priekšmeti var noliekties zem sava svara. Apstrādājamo priekšmetu nepieciešams atbalstīt no abām pusēm, gan griezuma līnijas, gan arī malu tuvumā.
• Jābūt īpaši uzmanīgam/-ai, zāgējot atveres sienās vai darbojoties citās slikti pārredzamās zonās. Materiālu zāgējošais griezējdisks var radīt iekārtas atsitienu, saskaroties ar gāzes vadiem, ūdensvadiem, elektrobarošanas vadiem vai citiem priekšmetiem.

Papildu norādījumi par drošību

• Tikla spriegumam ir jäatbilst elektroiekärtas nominälo parametru tabulä norādītam spriegumam.
• Nesākt darbu pirms elektroiekārta sasniedza pilnus apgriezienus.
• Jälieto atbilstošas meklēšanas iekārtas, lai atklātu apslēptus barošanas vadus, gāzes vadus vai ūdensvadus, vai vērsties pēc palīdzības pie pašvaldības uzņēmumiem. Kontakts ar vadiem, kas atrodas zem sprieguma, var radīt ugunsgrēku, gāzes vada bojājums var radīt sprādzienu. Ūdensvada pārgriešana rada materiālus zaudējumus vai var izraisīt elektrotriecienu.
• Apstrādājot akmeni, jālieto putekļu nosūkšana. Putekļsūcējs jālieto akmens putekļu nosūkšanai. Šīs ierīces izmantošana samazina putekļu radītos riskus.
• Darba laikā iekārta ir jātur stingri ar abām rokām, nodrošinot drošu darba pozīciju. lekārta tiek vadīta drošāk divās rokās.
• Katru reizi pirms pieslëgt elektroiekärtu pie elektrotikla, jäpärbauda barošanas vads. Nedrikst

lietot elektroiekārtu ar bojātu barošanas vadu. Nedrīkst pieskarties pie bojāta barošanas vada; tā bojājuma gadījumā darba laikā nepieciešams izņemt kontaktdakšu no kontaktligzdas. Bojāts barošanas vads palielina elektrotrieciena risku; nodot iekārtu remontam pilnvarotā servisa centrā.

UZMANĪBU! Iekārta ir domāta darbam telpu iekšpusē.

Neskatoties uz drošu konstrukciju, aizsarglidzekļu un papildu aizsarglidzekļu izmantošanu, vienmēr pastāv risks gūt ievainojumus darba laikā.

Izmantoto piktogrammu skaidrojums:

123456

1. Izlasīt lietošanas instrukciju, ievērot tajā ietvertus brīdinājumus un drošības noteikumus
2. Otras izolācijas klases ierīce
3. Lietot individuālas aizsardzības līdzekļus (aizsargbrilles, dzirdes aizsargus, pretputekļu masku)
4. Atvienot barošanas vadu pirms apkalpošanas vai remontdarbu uzsākšanas
5. Nepielaist bērnus pie elektroiekārtas
6. Sargāt no lietus

UZBÜVE UN UZDEVUMS

Rievzāgītis ir manuālais elektroinstruments, kura piedziņu veido vienfāzes kolektora dzinējs ar ll klases izolāciju.

Elektroinstruments ir domāts zāgēšanai un instalācijas rievu veidošanai sienās, grīdās, tādos materiālos kā betons, akmens, kieģelis u.tml. bez ūdens izmantošanas.

Rievzāgīša konstrukcijai ir sistēma, kas ľauj pievienot ārējo putekļu novadīšanas iekārtu, piemēram, rūpniecisko putekļsūcēju, kurš jāpievieno darba laikā.

Pielietošanas sfēras ir būvniecības-remontdarbi, kā arī visa veida amatierdarbības.

Elektroinstrumentu nedrīkst izmantot nesaskaņā ar tā uzdevumu.

GRAFISKĀS DALAS APRAKSTS

Zemāk minētā numerācija attiecās uz tiem instrumenta elementiem, kuri ir minēti dotās instrukcijas grafiskajā dalā.

1. Priekšējais rokturis
2. Pamatrokturis
3. Adapteris
4. Puteklu novadīšanas iscaurule
5. Zāğdisku aizsegs
6. Zāgdisks
7. Pēdas blokēšanas grieztuvīte
8. Pēda
9. Slēdzis
10. Slēdža blokēšanas svira
11. Darbvārpstas blokēšanas poga
12. Vadrullitis
13. Uzgrieznis
14. Skrūves
15. Ārējā manšete

* Zīmējums un izstrādājums var nedaudz atšķirties

SIMBOLU APRAKSTS

PIEZIME

BRĪDINĀJUMS

MONTĀŽA/IESTATĪJUMI

INFORMÃCIJA

APRĪKOJUMS UN PIEDERUMI

1. Speciālā atslēga - 1 gab.
2. Adapteris - 1 gab.
3. Sešstūra atslēga - 1 gab.
4. Regulēšanas paplāksne ar biezumu 3,8 mm - 5 gab.
5. Regulēšanas paplāksne ar ievirpojumu - 1 gab.
6. Kalts - 1 gab.
7. Transportēšanas koferis - 1 gab.

SAGATAVOŠANĀS DARBAM

ADAPTERA MONTĀŽA / DEMONTĀŽA

• lelikt adapteri (3) (pievēršot uzmanību, lai izcilni ieietu vadulės) putekļu novadīšanas īscaurulė (4) un pagriezt pa labi, lai galīgi piestiprinātu (A zīm.).
• Adaptera demontāža notiek pretēji tā montāžai.

PUTEKLU NOVADIŠANA

Darba laikā rievzāgītis ir jāpievieno pie ārējās putekļu nosūkšanas iekārtas.

• Atlaist adaptera (3) uzgriezni (13).

- lelikt putekļu novadīšanas sistēmas šļūtenes uzgali adapterī (3) un aizgriezt uzgriezni (13) (pievērst uzmanību blīvam savienojumam) (B zīm.).

Uzsākot darbu, ieslēgt putekļu nosūkšanas sistēmu, piemēram, rūpniecisko putekļsūcēju, un tad rievzāgīti. Pabeidzot darbu, jārīkojas pretēji: vispirms izslēgt rievzāgīti, tad – putekļsūcēju. Šāda rīcība Įaus izvairīties no nevajadzīgā putekļainuma darba vietā. Dažos rūpniecisko putekļsūcēju modelos, kuri ir aprīkoti ar barošanas ligzdu elektroinstrumentiem, notiek automātiskā putekļsūcēja ieslēgšana un izslēgšana, kuru vada elektroinstrumenta slēdzis.

RIEVAS PLATUMA IESTATIŠANA / ZAGDISKU NOMAINA

Jāizmanto tikai dimanta zāgdiski, kas domāti sausam darbam, pievēršot uzmanību maksimāli pieļaujamam griešanās ātrumam, kas ir atzīmēts uz zāgdiska.

Rievas platums ir atkarīgs no regulācijas paplākšņu skaita, kas ir atrodas starp zāgdiskiem, un no zāgdisku biezuma. Rievu platuma diapazons ir no 8 līdz 26 mm. Rievas platumu var aprēkināt sekojoši:

Rievas platums = regulācijas paplākšņu skaits x to biezums + zāgdisku biezums.

Neskatoties uz regulācijas paplākšņu daudzumu starp zāgdiskiem, regulācijas paplāksne ar ievirpojumu ir jāizmanto un jānovieto tieši zem otrā zāgdiska tā centrēšanai.

Rievzāgīti var izmantot ar vienu vai diviem zāgdiskiem:

• Atskrūvēt pēdas blokēšanas grieztuvīti (7) un pagriezt pēdu (8) uz leju.
• Atskrūvēt skrūves (14), kas stiprina zāgdisku aizsegu (5) (C zīm.).
• Atvilkt priekšējo rokturi (1) un noņemt zāğdisku aizsegu (5) (D zīm.).
• Nospiest un turēt darbvārpstas blokēšanas pogu (11), atskrūvēt ar speciālo atslēgu (atrodas aprīkojumā) ārējo manšeti (15) (E zīm.).
• Svarīgi! Uzgriezni skrūvēt pa kreisi saskaņā ar zāğdisku griešanās virzienu.
• Nonemt no darbvärpstas zägdiskus, regulācijas paplāksnes, iekšējo manšeti un labi attīrīt.
• Svarīgi! lekšējās manšetes apskavai ir jābūt atbilstoši nosēdinātai darbvārpstā.
• Piestiprināt iekšējo manšeti, zāgdiskus kopā ar regulācijas paplāksnēm tā, lai iegūtu vēlamo rievas

platumu (jāpievērš uzmanība atbilstošam zāgdisku griešanās virzienam – skatīties uz zāgdiska un aizsega bultinu).

- Aizgriezt ārējo manšeti (15), turot nospiestu darbvārpstas blokēšanas pogu (11).

- Piestiprināt pārējos elementus demontāžai pretējā secībā.

Neatkarīgi no nepieciešamā rievas platuma, piestiprināt visas regulācijas paplāksnes, lai nenotiktu zāgdisku stiprinājuma atslābšana. Starp zāgdiskiem ir jābūt piestiprinātai vismaz vienai regulācijas paplāksnei. Strādājot ar diviem zāgdiskiem, vienmēr nepieciešams vienlaicīgi mainīt abus zāgdiskus.

RIEVAS DZIŁUMA IESTATĪŠANA

Rievzāgīša regulējamā pēda ir arī zāgēšanas dziljuma ierobežotājs. Zāgēšanas dziljumu var regulēt diapazonā no 8 līdz 30 mm.

- Atlaist pēdas blokēšanas grieztuvīti (7)

- Pārvietot pēdu (8) līdz nepieciešamam zāgēšanas dzilumam, izmantojot skalu, kas atrodas uz zāgdisku aizsega (5).

- Aizgriezt pēdas blokēšanas grieztuvīti (7).

DARBS / IESTATIJUMI

Pirms rievzāgīša izmantošanas pārbaudīt zāgdisku stāvokli. Neizmantot izrobītos, plīsušos, izliektos vai citādi bojātos zāgdiskus. Pirms darba uzsākšanas ir jāveic tukšgaitā elektroinstrumenta izmēginājuma ieslēgšana, kuras ilgums ir vismaz viena minūte.

Pēc darba pabeigšanas vienmēr nepieciešams izslēgt rievzāgīti un uzgaidīt, kamēr zāgdiski pilnīgi apstāsies. Tikai tad rievzāgīti var nolikt malā.

- Zāgdiskiem ir jābūt pareizi piestiprinātiem un tiem ir brīvi jārotē.

- Aizliegts pārslogot rievzāgīti. Pārslodze un pārmērigs spiediens var radīt bīstamo zāgdisku plīsumu.

- Aizliegts sist ar zāgdiskiem pa apstrādājamo materiālu.

- Aizliegts izmantot ripzāga diskus, kas domāti koksnes pārzāgēšanai. Izmantojot šādus zāgdiskus, bieži rodas atsitiena parādība, tiek zaudēta kontrole pār elektroinstrumentu, kas rezultātā var novest līdz operatora miesas bojājumiem.

IESLĚGŠANA / IZSLĚGŠANA

Elektrotikla spriegumam ir jäatbilst rievzāgīša nominālajā tabulā dotajam lielumam. leslēgšanas un darba laikā rievzāgītis ir jātur abām rokām.

Rievzāgītim ir slēdzis, kas pasargā no gadījuma ieslēgšanās.

leslēgšana:

- Pārvietot slēdža blokēšanas sviru (10) uz priekšu.

- Nospiest slēdža (9) pogu (F zīm.).

Izslēgšana:

- Samazināt nospiedienu uz slēdža (9) pogu.

DARBS AR RIEVZÄĞİTI

Rievzāgītis ir domāts tikai taisnlinijas zāgēšanai. Nedrikst veikt liklinijas vai apļveida zāgējumus. lekārta ir domāta tikai sausam darbam.

Pirms darba uzsākšanas pārbaudīt, vai darba teritorijā nav paslēpto ūdens-kanalizācijas, elektrības vai gāzes instalāciju, kuras var atrast, izmantojot speciālo ierīci, kas domāta vadu meklēšanai.

Pēc rievzāgīša ieslēgšanas nepieciešams uzgaidīt, kamēr zāgdiski sasniegs maksimālo griešanās ātrumu, un tikai tad var uzsākt darbu. Zāgējot nedrikst ieslēgt vai izslēgt rievzāgīti. Slēdzis var tikt izmantots tikai tad, kad zāgdiski nepieskaras pie apstrādājamā materiāla.

- lestatīt zāgējuma platumu un dzilumu.

- Pielikt mugurējo pēdas (8) daļu kopā ar vadrullīti (12) pie sienas (zāgdiskiem jāatrodas virs sienas virsmas).

- leslēgt rievzāgīti un uzgaidīt, kamēr zāğdiski sasniegs pilno griešanās ātrumu.

GRAPHITE

• Pakāpeniski laist lejā rievzāgīti, iedziļinot zāgdiskus sienā (šīs kustības laikā apakšējai pēdas malai ir jāsaskaras ar sienas virsmu) (G zīm.).
• Kad rievzāgīša pēda ar visu virsmu atradīsies uz sienas, turpināt zāgēšanu, pārvietojot elektroinstrumentu pie sevis (zāgdiska griešanās virzienam pretējā virzienā).
• Zāgēšanu pabeigt pretējā secībā uzsākšanai, pagriežot rievzāgīti apkārt pēdas mugurējās malas salaiduma līnijai ar sienu.
• Laut, lai zāgdiski pēc izslēgšanas pilnīgi apstātos, un tikai tad nolikt rievzāgīti malā.
• Rievā esošo tiltinu nonemt ar cirtni.

Lai likvidētu nelīdzenumus, kas rodas rievas veidošanas laikā, iestatīt par apt. 3 mm lielāku zāgēšanas dzilumu nekā ir nepieciešams. Sienu kalšanas laikā, piemēram, ar triecienveseri, materiāla atlēkšanu lielā mērā var novērst, ja ar rievzāgīša palīdzību izveido iepriekš sienā rievu ar maksimālo zāgēšanas dzilumu.

Pēc rievzāgīša izslēgšanas nebremzēt rotējošos zāgdiskus, piespiežot tos pie apstrādājamā materiāla vai nospiežot darbvārpstas blokēšanas pogu.

Nedrikst pārmērīgi spiest uz rievzāgīti. Spiedienam ir jābūt mērenam un vienmērīgi sadalītam starp pēdas salaiduma virsmu ar apstrādājamo materiālu. Pārāk liels spiediens uz rievzāgīti var radit pārmērīgu dzinēja pārkaršanu, zāgdisku bojājumu un pretpārslodzes sistēmas ieslēgšanos. Darba laikā ir jābūt periodiskiem pārtraukumiem.

lekārtai ir elektroniskā sistēma, kas nodrošina griešanās ātruma stabilizējošās īpašības un pasargā pret pārslodzi. Pārmērīgās pārslodzes laikā rievzāgīša dzinējs tiek automātiski apturēts. Šajā gadījuma nepieciešams uzreiz noņemt slodzi no rievzāgīša un atkārtoti ieslēgt to tukšgaitā apt. uz 1 minūti, lai atvēsinātu elektroinstrumentu.

Darba laikā zāgdiski stipri sakarst – nepieskarties pie tiem ar nepiesegtām kermana daḥām pirms disku atdzesēšanas.

İpaši cieto materiālu zāgēšanas laikā var notikt zāgdiska pārkaršana, tātad ari tā bojājums. Dzirksteļu kūlis apkārt zāgdiskam ir pārkaršanas pazīme. Šajā gadijumā nepieciešams nekavējoties pārtraukt zāgēšanu un atdzesēt zāgdisku, ľaujot, lai rievzāgītis padarbotos tukšgaitā ar vislielāko griešanās ātrumu 3 – 5 minūtes.

Stipri samazināta zāgēšanas produktivitāte un dzirksteļu kūlis apkārt zāgīdiskam ir zāgīdiska notrulinājuma pazīme.

APKALPOŠANA UN APKOPE

Pirms veikt jebkādas darbības, kas ir saistītas ar instrumenta instalēšanu, regulāciju, remontdarbu vai apkopi, nepieciešams izņemt kontaktdakšu no kontaktligzdas.

• Rievzāgītis ir jātīra ar mīksto suku vai saspiestā gaisa plūsmu.
• Tīrīšanai nedrīkst izmantotūdeni vai kīmiskos tīrīšanas līdzekļus.
• Rievzāgīti vienmēr uzglabāt sausā, bērniem nepieejamā vietā.
• Dzinēja ventilācijas spraugām ir jābūt pārejamām.
• Pārmērīgās kolektora dzirksteļošanas gadījumā dzinēja oglekļa suku stāvokļa pārbaudi uzticēt kvalificētai personal.
• Nepieciešams regulāri pārbaudīt, vai visas skrūves ir labi aizgrieztas. Darba laikā tās var palikt valējās.
• Barošanas vada nomaiņa vai citi remontdarbi ir jāveic tikai sertificētam servisam centram.

OGLEKLA SUKU MAINA

Izlietotās (īsākas par 5 mm), sadedzinātas vai plīsušās dzinēja oglekļa sukas nepieciešams uzreiz nomainīt.

Vienmēr vienlaicīgi ir jāmaina abas sukas.

Oglekla suku maina ir jāveic tikai kvalificētai personai, kura izmanto oriğinālās nomaināmās daļās.

Jebkura veida defekti ir jānovērš tikai ražotāja firmas sertificētiem servisa centriem.

TEHNISKIE PARAMETRI

NOMINÄLIE DATI

Rievzāgītis
Parametrs Vērtība
Barošanas spriegums 230 V AC
Barošanas frekvence 50 Hz
Nominālā jauda 1320 W
Griešanās ātrums tukšgaitā 9000 min	-1
Aizsardzības klase II
Zāgdiska diametrs 125 mm
Zāgdiska iekšējais diametrs 22,2 mm
Darbvārpstas skrūves izmērs M14
Rievas platuma diapazons 8 - 26 mm
Zāgēšanas dziljuma diapazons 8 - 30 mm
Masa 4,2 kg
Ražošanas gads 2021

DATI PAR TROKSNI UN VIBRĀCIJĀM

Informācija par trokšņiem un vibrāciju

Tādi emitētā trokšna līmeņi kā emitētā akustiskā spiediena līmenis L pA un akustiskās jaudas līmenis L WA' kā arī mērījuma neprecizitāte K ir minēta zemāk saskaņā ar normu EN 60745.

Vibrāciju vērtības (paātrinājuma vērtības) un mērījuma neprecizitāte K norādīti saskaṇā ar normu EN 60745-2-22 un minēti zemāk.

Šajā instrukcijā norādītais vibrāciju līmenis tika mērīts saskaņā ar mērīšanas procedūru, kas noteikta normā EN 60745, un var tikt izmantots elektroiekārtu salīdzināšanai. To var arī izmantot, lai veiktu vibrācijas ekspozīcijas sākotnējo novērtējumu.

Dotais vibrāciju līmenis ir representatīvs rādītās elektroiekārtas pamatizmantošanas mērķiem. Ja iekārta tiks izmantota citiem mērķiem vai ar citiem darbinstrumentiem, kā arī, ja netiks pietiekami labi kopta, vibrāciju līmenis var mainīties. lepriekš minēti iemesli var palielināt vibrācijas ekspozīciju visā darba periodā.

Lai precīzi novērtētu vibrācijas ekspozīciju, jāņem vērā periodi, kad elektroiekārta ir izslēgta un kad ir ieslēgta, bet netiek izmantota darbam. Šādi kopējā vibrācijas ekspozīcija var klūt ievērojami mazāka.

Lai pasargātu lietotāju no vibrācijas sekām, jānodrošina tādi papildu drošības līdzekļi kā elektroiekārtas un darbinstrumentu apkope, atbilstoša roku temperatūra un atbilstoša darba organizācija.

Akustiskā spiediena limenis L_pA = 97,16 dB(A) K = 3 dB(A)

Akustiskās jaudas limenis L_WA=108,16 dB(A) K=3 dB(A)

Vērtība, kas mēra vibrāciju paātrinājums a_h=7,451 m/s^2 K=1,5 m/s^2

VIDES AIZSARDZÍBA

Elektroinstrumentus nedrikst izmest kopā ar sadzīves atkritumiem. Tie ir janodod utilizācijai attiecīgajiem uznēmumiem. Informāciju par utilizāciju var sniegt produkta pārdevējs vai vietējie varas orgāni. Izlietotās elektriskās un elektroniskās ierīces satur videi kaitīgās vielas. Ierīce, kura netika pakļauta otrreizējai izejvielu pārstrādei, rada potenciālus draudus videi un cilvēku veselībai.

* Ir tiesības veikt izmaiņas.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa (turpmāk „Grupa Topex“) ar galveno ofisu Varšavā, ul. Pograniczna 2/4, informē, ka visa veida autortiesības attiecībā uz dotās instrukcijas (turpmāk „Instrukcija“) saturu, tai skaita uz tās tekstiem, samazinātām fotogrāfijām, shēmām, zīmējumiem, kā arī attiecībā uz tās kompozīciju, pieder tikai Grupa Topex, kuras ir aizsargātas ar likumu saskaņā ar 1994. gada 4. februāra „Likumu par autortiesībām un blakustiesībām“ (Likumu Vēstnesis 2006 nr. 90, 631. poz. ar turmp. izm.). Visas Instrukcijas kopumā vai tās noteikto daļu kopēšana, apstrāde, publicēšana vai modificēšana komercijas mērkiem bez Grupa Topex rakstiskās atļaujas ir stingri aizliegta, pretējā gadījumā pārkāpējs var tikt saukts pie kriminālās vai administratīvās atbildības.

SOONEFREES

59G370

TÄHELEPANU: ENNE ELEKTRISEADME KASUTAMIST LUGEGE HOOLIKALT LÄBI KÄESOLEV JUHEND NING HOIDKE SEE ALLES EDASPIDISEKS.

TÄIENDAVAD OHUTUSJUHISED

EK atbilstības deklarācija

Izstrādājums: Bruğēšanas mašina

Modelis: 59G370

Tirdzniecības nosaukums: GRAPHITE

Sērijas numurs: 00001 ÷ 99999

Šī atbilstības deklarācija ir izdota uz ražotāja atbildību.

lepriekš aprakstītais izstrādājums atbilst šādiem dokumentiem:

Mašinu direktiva 2006/42/EK

Elektromagnētiskās saderības direktīva 2014/30/ES

RoHS Direktīva 2011/65/ES, kurā grozījumi izdarīti ar Direktīvu

2015/863/ES

Un atbilst standartu prasībām:

EN 62841-1:2015+AC:15; EN 60745-2-22:2011+A11:2013;

EN IEC 55014-1:2021; EN IEC 55014-2:2021;

EN IEC 61000-3-2:2019+A1:2021; EN 61000-3-3:2013+A1:2019

EN IEC 63000:2018

Šī deklarācija attiecas tikai uz tirgū laistajām mašīnām, un tā neattiecas uz sastāvdaļām.

pievieno galalietotājs vai veic vēlāk.

Tās ES rezidējošās personas vārds, uzvārds un adrese, kura ir pilnvarota sagatavot tehnisko dokumentāciju:

Parakstīts uzņēmuma vārdā:

Grupa Topex Sp. z o.o. Sp.k.
