ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 272404 Hendi

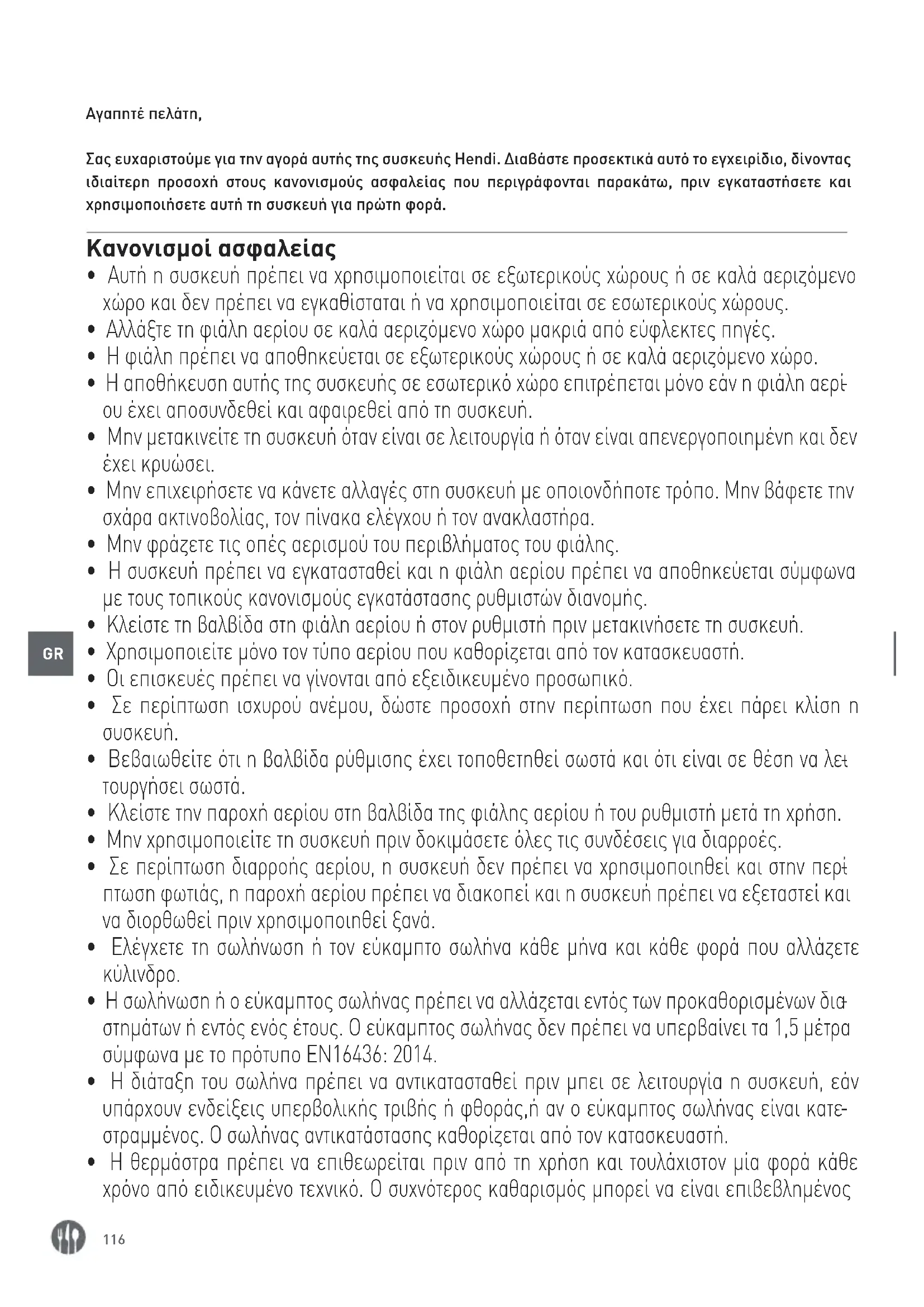

Αγαπητέ πελάτη, Σας ευχαριστούμε για την αγορά αυτής της συσκευής Hendi. Διαβάστε προσεκτικά αυτό το εγχειρίδιο, δίνοντας ιδιαίτερη προσοχή στους κανονισμούς ασφαλείας που περιγράφονται παρακάτω, πριν εγκαταστήσετε και χρησιμοποιήσετε αυτή τη συσκευή για πρώτη φορά. Κανονισμοί ασφαλείας

• Αυτή η συσκευή πρέπει να χρησιμοποιείται σε εξωτερικούς χώρους ή σε καλά αεριζόμενο χώρο και δεν πρέπει να εγκαθίσταται ή να χρησιμοποιείται σε εσωτερικούς χώρους.

• Αλλάξτε τη φιάλη αερίου σε καλά αεριζόμενο χώρο μακριά από εύφλεκτες πηγές.

• Η φιάλη πρέπει να αποθηκεύεται σε εξωτερικούς χώρους ή σε καλά αεριζόμενο χώρο.

• Η αποθήκευση αυτής της συσκευής σε εσωτερικό χώρο επιτρέπεται μόνο εάν η φιάλη αερί

ου έχει αποσυνδεθεί και αφαιρεθεί από τη συσκευή.

Μην μετακινείτε τη συσκευή όταν είναι σε λειτουργία ή όταν είναι απενεργοποιημένη και δεν έχει κρυώσει.

• Μην επιχειρήσετε να κάνετε αλλαγές στη συσκευή με οποιονδήποτε τρόπο. Μην βάφετε την σχάρα ακτινοβολίας, τον πίνακα ελέγχου ή τον ανακλαστήρα.

• Μην φράζετε τις οπές αερισμού του περιβλήματος του φιάλης.

• Η συσκευή πρέπει να εγκατασταθεί και η φιάλη αερίου πρέπει να αποθηκεύεται σύμφωνα με τους τοπικούς κανονισμούς εγκατάστασης ρυθμιστών διανομής.

• Κλείστε τη βαλβίδα στη φιάλη αερίου ή στον ρυθμιστή πριν μετακινήσετε τη συσκευή.

• Χρησιμοποιείτε μόνο τον τύπο αερίου που καθορίζεται από τον κατασκευαστή.

• Οι επισκευές πρέπει να γίνονται από εξειδικευμένο προσωπικό.

• Σε περίπτωση ισχυρού ανέμου, δώστε προσοχή στην περίπτωση που έχει πάρει κλίση η

• Βεβαιωθείτε ότι η βαλβίδα ρύθμισης έχει τοποθετηθεί σωστά και ότι είναι σε θέση να λει

Κλείστε την παροχή αερίου στη βαλβίδα της φιάλης αερίου ή του ρυθμιστή μετά τη χρήση.

• Μην χρησιμοποιείτε τη συσκευή πριν δοκιμάσετε όλες τις συνδέσεις για διαρροές.

• Σε περίπτωση διαρροής αερίου, η συσκευή δεν πρέπει να χρησιμοποιηθεί και στην περί

πτωση φωτιάς, η παροχή αερίου πρέπει να διακοπεί και η συσκευή πρέπει να εξεταστεί και

α διορθωθεί πριν χρησιμοποιηθεί ξανά.

• Ελέγχετε τη σωλήνωση ή τον εύκαμπτο σωλήνα κάθε μήνα και κάθε φορά που αλλάζετε

• Η σωλήνωση ή ο εύκαμπτος σωλήνας πρέπει να αλλάζεται εντός των προκαθορισμένων δια

στημάτων ή εντός ενός έτους. Ο εύκαμπτος σωλήνας δεν πρέπει να υπερβαίνει τα 1,5 μέτρα

να με το πρότυπο EN16436: 2014.

• Η διάταξη του σωλήνα πρέπει να αντικατασταθεί πριν μπει σε λειτουργία η συσκευή, εάν υπάρχουν ενδείξεις υπερβολικής τριβής ή φθοράς,ή αν ο εύκαμπτος σωλήνας είναι κατε

στραμμένος. Ο σωλήνας αντικατάστασης καθορίζεται από τον κατασκευαστή.

Η θερμάστρα πρέπει να επιθεωρείται πριν από τη χρήση και τουλάχιστον μία φορά κάθε χρόνο από ειδικευμένο τεχνικό. Ο συχνότερος καθαρισμός μπορεί να είναι επιβεβλημένος117

ανάλογα με τις ανάγκες. Είναι επιτακτικό να καθαρίζεται το διαμέρισμα ελέγχου, οι καυστή- ρες και οι δίοδοι κυκλοφορίας αέρα.

Απενεργοποιήστε και ελέγξτε αμέσως τη θερμάστρα εάν υφίσταται κάποια από τις ακόλου- θες συνθήκες: ¨ Εάν μυρίζει αέριο και συνοδεύεται από μεγάλη εκροή από κίτρινη φλόγα από τον καυ-

¨ Εάν τη θερμάστρα δε φτάνει τη σωστή θερμοκρασία. Μια θερμοκρασία μικρότερη από 5 °C θα προκαλέσει περιορισμένη ροή θερμότητας και η συσκευή δεν θα λειτουργήσει

¨ Εάν η συσκευή κάνει θόρυβο σα να σκάει κάτι, κατά τη διάρκεια της χρήσης (ο μικρός θόρυβος σκασίματος είναι φυσιολογικός όταν σβήνει η συσκευή).

• Ο ρυθμιστής και ο εύκαμπτος σωλήνας πρέπει να βρίσκονται έξω από διαδρομές που μπορεί να σκοντάψει κάποιος κατά λάθος, και από περιοχή που μπορεί να υποστεί ζημιά ο σωλήνας.

• Οποιοσδήποτε προφυλακτήρας ή άλλη προστατευτική συσκευή που αφαιρείται για τη συντή

ρηση της θερμάστρας πρέπει να τοποθετηθεί ξανά πριν από τη λειτουργία της θερμάστρας.

• Τα παιδιά και οι ενήλικες πρέπει να προειδοποιηθούν για τον κίνδυνο υψηλής θερμοκρασίας της επιφάνειας και πρέπει να παραμένουν μακριά για να αποφευχθούν εγκαύματα και να πιάσουν φωτιά τα ρούχα τους.

• Τα μικρά παιδιά και τα κατοικίδια ζώα πρέπει να επιβλέπονται όταν βρίσκονται στην περιοχή της θερμάστρας.

• Τα ρούχα ή άλλα εύφλεκτα υλικά δεν πρέπει να κρέμονται στη συσκευή και δεν πρέπει να τοποθετούνται πάνω ή κοντά στη συσκευή.

• Μην τοποθετείτε και μην στηρίζετε αντικείμενα στη συσκευή. Ορισμένα υλικά ή αντικείμενα που αποθηκεύονται κάτω ή κοντά στη συσκευή μπορεί να εκτεθούν σε ακτινοβολούμενη θερμότητα και μπορεί να υποστούν σοβαρή βλάβη.

• Μη χρησιμοποιείτε και μη αποθηκεύετε εύφλεκτα υλικά κοντά στη συσκευή.

• Μην ψεκάζετε αερολύματα κοντά στην συσκευή όταν είναι σε λειτουργία.

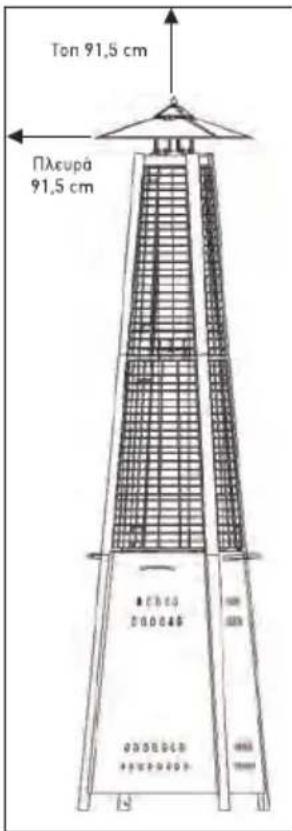

• Διατηρείτε πάντα απόσταση τουλάχιστον 0,9 μέτρων από εύφλεκτα υλικά.

• Τοποθετείτε πάντα τη συσκευή σε σταθερή επίπεδη επιφάνεια. Ένας καλά αεριζόμενος χώ

ρος πρέπει να έχει τουλάχιστον 25% ελεύθερο εμβαδόν επιφάνειας. Το εμβαδόν επιφανείας είναι το άθροισμα της επιφάνειας των τοίχων.

• Ο εγχυτήρας σε αυτή τη συσκευή δεν είναι αποσπώμενος και συναρμολογείται μόνο από τον κατασκευαστή. Αυτή η συσκευή απαγορεύεται να μετατρέπει μια πίεση αερίου σε άλλη

• Μη συνδέετε τον κύλινδρο αερίου απευθείας στη συσκευή χωρίς ρυθμιστή.

• Ο κύλινδρος αερίου πρέπει να στερεωθεί με τον ιμάντα κυλίνδρου, ο οποίος βρίσκεται μέσα στο περίβλημα, κατά την εγκατάσταση. Προβλεπόμενη χρήση

• Η συσκευή προορίζεται για επαγγελματική χρήση και πρέπει να χρησιμοποιείται μόνο από ειδικευ- μένο προσωπικό.

• Η συσκευή είναι σχεδιασμένη για θέρμανση μόνο σε εξωτερικό ή καλά αεριζόμενο χώρο. Οποιαδή- ποτε άλλη χρήση μπορεί να προκαλέσει βλάβη στη συσκευή ή τραυματισμό.118

• Η χρήση της συσκευής για οποιονδήποτε άλλο σκοπό θεωρείται κακή χρήση της συσκευής. Ο χρήστης είναι αποκλειστικά υπεύθυνος για την ακατάλληλη χρήση της συσκευής. Κατάλογος εξαρτημάτων, θερμάστρας αυλής ΕΞΑΡΤΗΜΑ # ΟΝΟΜΑ ΕΞΑΡΤΗΜΑΤΟΣ ΕΙΚΟΝΑ ΠΟΣΟΤΗΤΑ A Ανακλαστήρας

C Προστατευτικό πλέγμα - άνω

D Προστατευτικό πλέγμα - κάτω

E Μπάρα στήριξης - άνω

F Μπάρα στήριξης - κάτω

H Σύνδεση γυάλινου σωλήνα

I Ελαστικός δακτύλιος

J Συγκρότημα καυστήρα K Συγκρότημα δεξαμενής

L Αλυσίδα (συναρμολογημένη με την πόρτα)

ΕΞΑΡΤΗΜΑ # ΟΝΟΜΑ ΕΞΑΡΤΗΜΑΤΟΣ ΕΙΚΟΝΑ ΠΟΣΟΤΗΤΑ ΠΕΡΙΓΡΑΦΗ AA M6 παξιμάδι καπάκι

Για τη σύνδεση του ανακλαστήρα και της σχά- ρας φλόγας.

M5 x 8 βίδα & M5 ροδέλα. Για τη στερέωση του συγκροτήματος του καυ- στήρα στο συγκρότημα της δεξαμενής.119

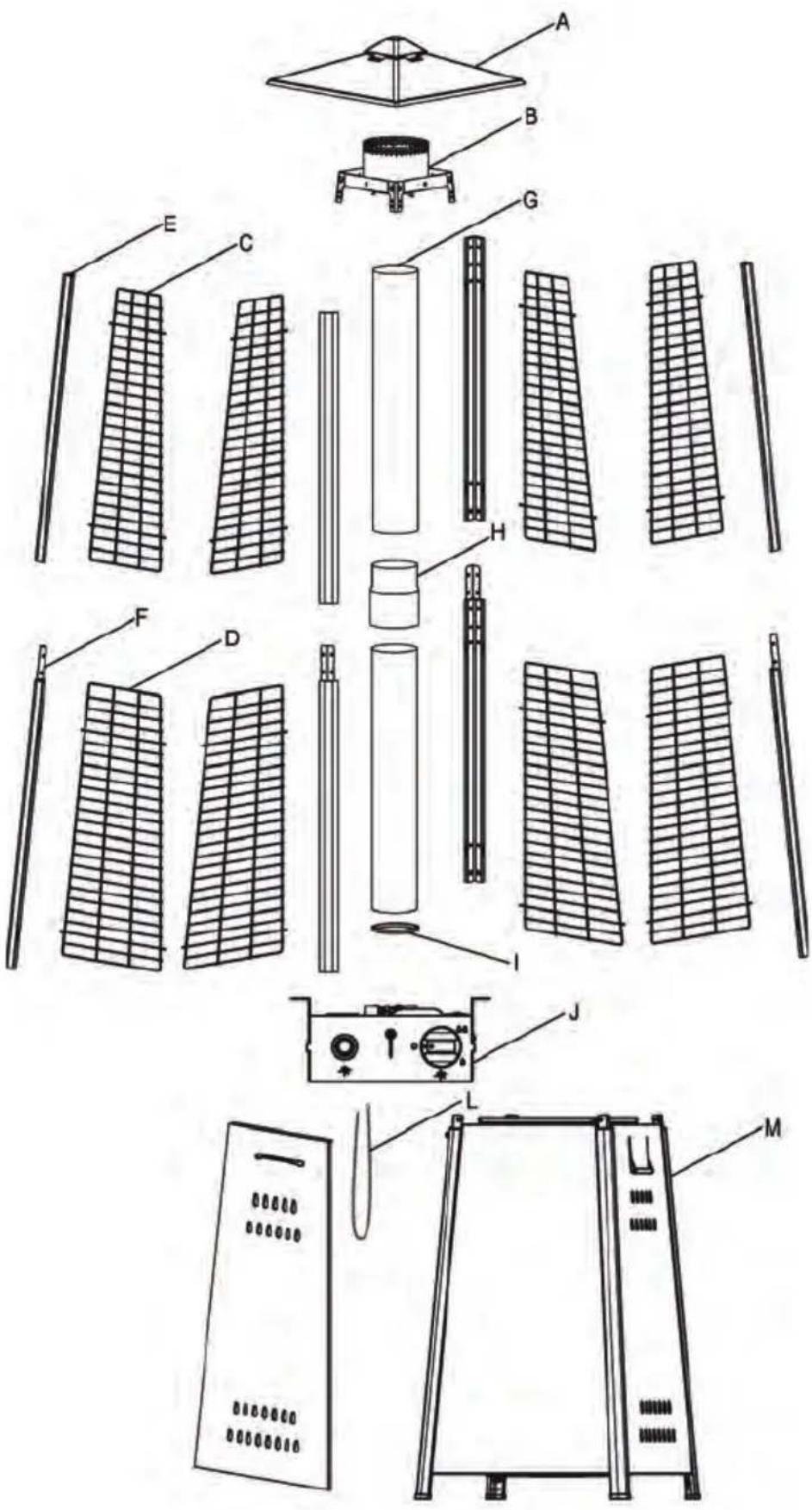

Αναλυτική προβολή120

Συναρμολόγηση θερμάστρας αυλής Οδηγίες συναρμολόγησης

• Κατάλογος απαιτούμενων εργαλείων: Κατσαβίδι Philips

• Διάλυμα εντοπισμού διαρροής. 1 μέρος απορρυπα- ντικού με 3 μέρη νερού

• Τοποθετήστε όλα τα παξιμάδια και τα μπουλόνια χωρίς να τα σφίξετε. Σφίξτε όλες τις συνδέσεις μετά την ολοκλήρωση της συναρμολόγησης. Αυτό διευκολύνει την εργασία σας και αυξάνει τη στα- θερότητα της συσκευής.

• Πριν τη συναρμολόγηση, βεβαιωθείτε ότι έχει αφαιρεθεί όλο το υλικό συσκευασίας και οποιαδή- ποτε προστατευτικά μετάδοσης.

• Μπορεί να υπάρχει μια μικρή απόκλιση στο δια- θέσιμο εξοπλισμό. Δεν επηρεάζεται η ποιότητα. Πρόκειται απλά για βελτιώσεις.

• Εάν κάποιο τμήμα λείπει ή έχει υποστεί ζημιά, μην επιχειρήσετε να το συναρμολογήσετε, επικοινω- νήστε με το τμήμα εξυπηρέτησης πελατών για να ζητήσετε ανταλλακτικά.

• Η συναρμολόγηση πρέπει να γίνει σε οριζόντια, επίπεδη, μη λειαντική επιφάνεια.

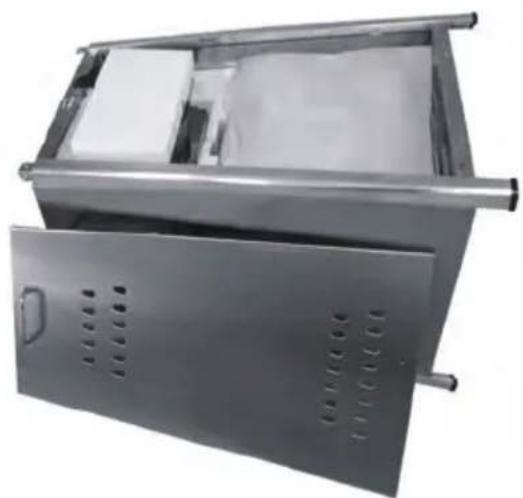

• ΧΡΟΝΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ: 45 λεπτά. ΒΗΜΑ 1: Ξαπλώστε το συγκρότημα της δεξαμενής (K). Ανοίξ- τε την πόρτα και αφαιρέστε όλα τα εξαρτήματα. ΒΗΜΑ 2: Φροντίστε η δεξαμενή να κοιτάζει προς τα κάτω. Στερεώστε τον καυστήρα (J) στη δεξαμενή χρησι- μοποιώντας τις 4 κλασσικές βίδες και τις ροδέλες (BB). ΒΗΜΑ 3: Αφαιρέστε τις 2 βίδες και τις ροδέλες (BB) από τη μπάρα στήριξης – κάτω (F). Εισάγετε τη μπάρα στήριξης - άνω (E) στη μπάρα στήριξης - κάτω (F) και στερεώστε τη χρησιμοποιώντας τις2 κλασσικές βίδες και ροδέλες (BB). Επανα- λάβετε αυτό το βήμα για να συνδέσετε τις 3 αριστερές μπάρες στήριξης.121

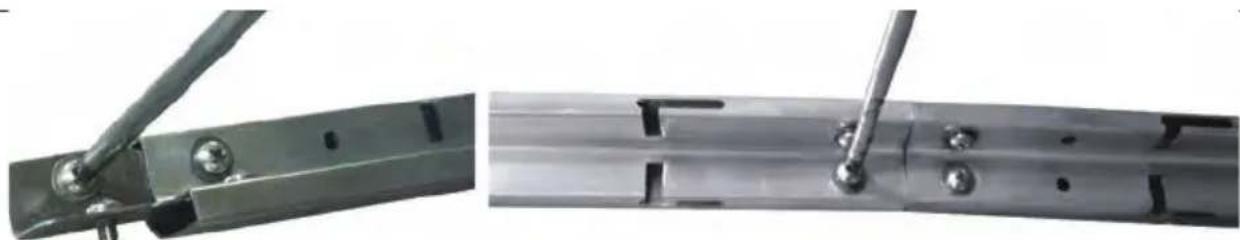

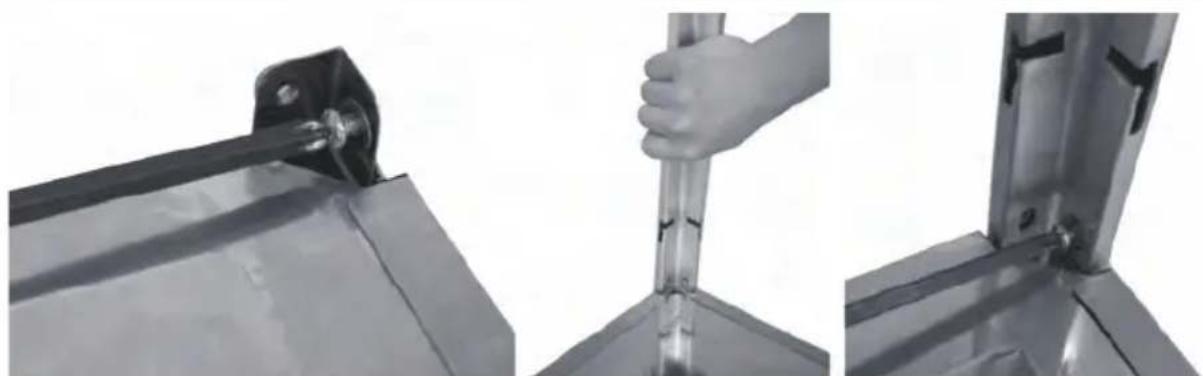

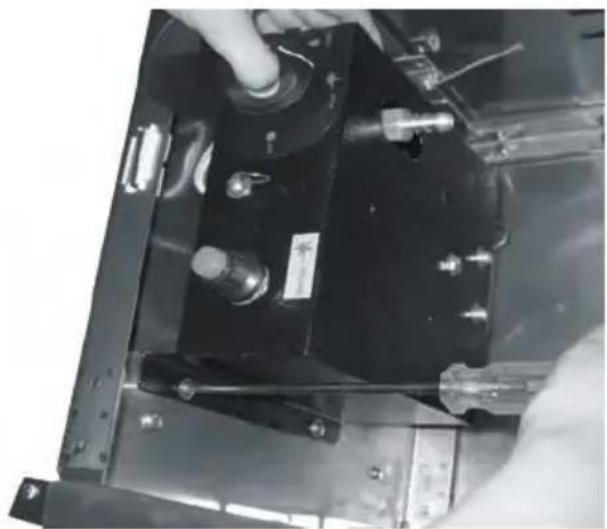

ΒΗΜΑ 4: Ξεβιδώστε τις 2 κλασσικές βίδες και ροδέλες (BB) όπως δείχνει το βέλος στη μπάρα στήριξης – ΑΝΩ (E). Συνδέστε τη σχάρα φλόγας (B) στην κορυφή της πλήρους μπάρας στήριξης και στερεώστε τη χρησιμοποιώντας τις 2 κλασσικές βίδες και ροδέλες. Επαναλάβετε το βήμα για να συνδέσετε τη σχάρα φλόγας (B) με τα 3 σετ της πλήρους μπάρας

ΒΗΜΑ 5: Τοποθετήστε τον ανακλαστήρα (A) στη σχάρα της φλόγας (B) και στερεώστε τον χρησιμοποιώντας τα 4 καρυδάκια καπάκια M6 (AA). ΒΗΜΑ 6: Ξεβιδώστε τις 8 κλασσικές βίδες και ροδέλες (BB) από την κορυφή του συγκροτήματος δεξαμενής (K). Σηκώστε τα συναρμολογημένα άνω εξαρτήματα της θερμάστρας και τοποθετήστε τα στο συγκρότημα της δεξαμενής. Πιέστε τη μπάρα στήριξης όπως φαίνεται στη φωτογραφία κι σιγουρευτείτε ότι οι μπάρες στήριξης έχουν μπει στις υποδοχές. Στερεώστε στην κάτω θέση χρησιμοποιώντας τις 8 κλασσικές βίδες και ροδέλες (BB).122

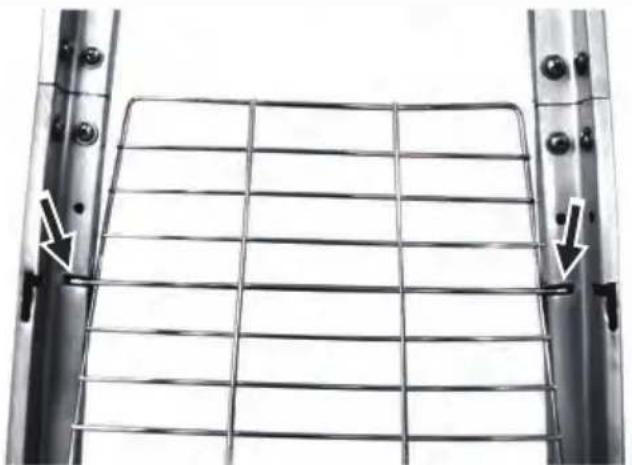

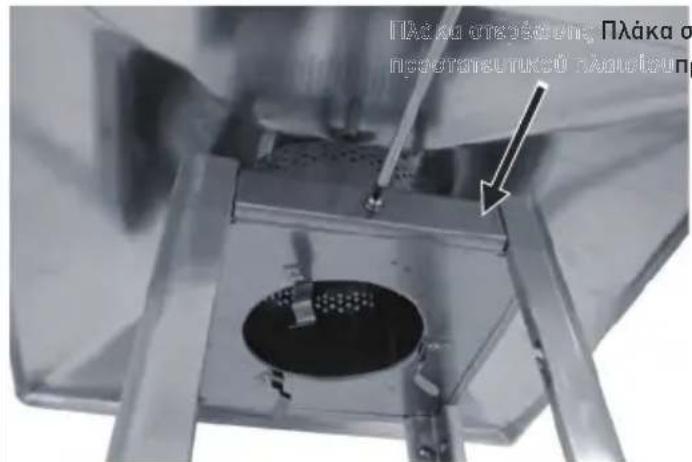

ΒΗΜΑ 7: Ευθυγραμμίστε και εισάγετε το προστατευτικό πλαίσιο – κάτω (D) στις εσωτερικές υποδοχές της μπάρας στήριξης – κάτω (F). Επαναλάβετε αυτό το βήμα για να εισάγετε τα 2 προστατευτικά πλαίσια – κάτω (D). Πλάκα στερέωσης Πλάκα στερέωσης προστατευτικού πλαισίουπροστατευτικού πλαισίου ΒΗΜΑ 8: Unload 4PCS Guard Fastening Plates by unscrewing 4PCS screws and washers from FLAME SCREEN (B). ΒΗΜΑ 9: Ίδιο με το βήμα 7 για την ευθυγράμμιση και την τοποθέτηση των 3 προστατευτικών πλαισίων – άνω (C) στις εσωτερι- κές υποδοχές στις 3 μπάρες στήριξης – άνω (E).123

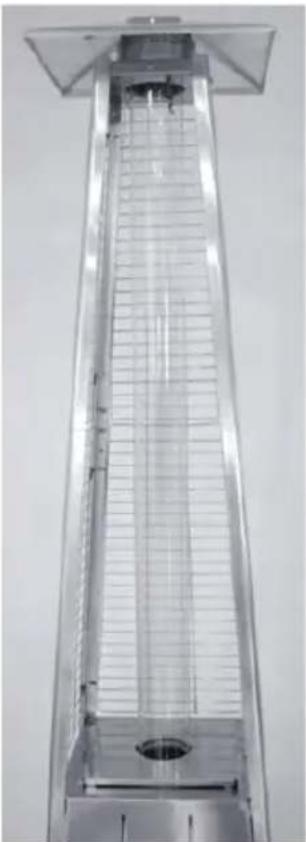

ΒΗΜΑ 10: Κρατήστε το γυάλινο σωλήνα (G) και τοποθετήστε ένα άκρο του σωλήνα στη σχάρα φλόγας (B) έως ότου αγγίξει την κορυφή της σχάρας φλόγας. Στη συνέχεια εισάγετε την άλλη πλευρά του σωλήνα (G) στο κέντρο της δεξαμενής (στην κορυφή του συγκροτήματος καυστήρα). ΣΗΜΕΙΩΣΗ: Ο ΓΥΑΛΙΝΟΣ ΣΩΛΗΝΑΣ ΕΪΝΑΙ ΕΥΑΙΣΘΗΤΟ ΕΞΑΡΤΗΜΑ, ΣΥΝΑΡΜΟΛΟΓΗΣΤΕ ΤΟΝ ΑΡΓΑ ΚΑΙ ΠΡΟ-

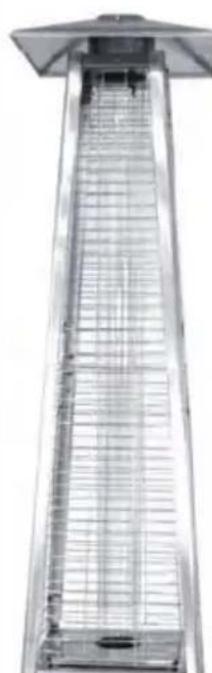

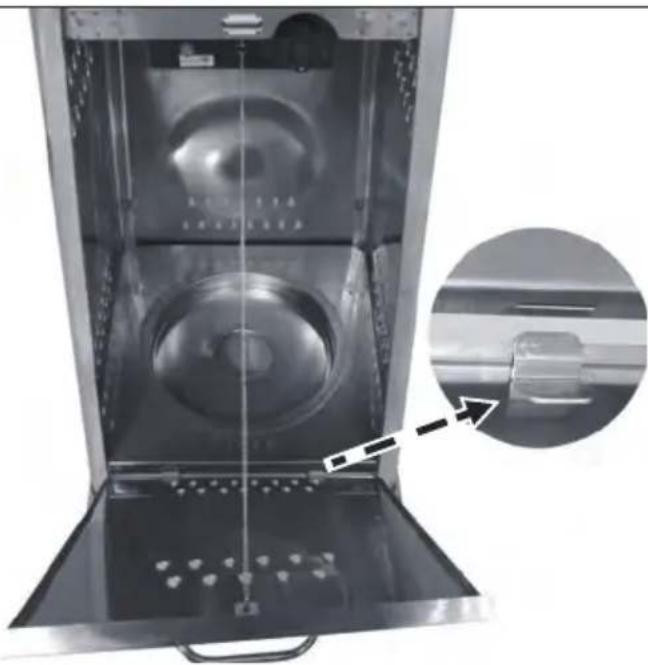

ΒΗΜΑ 11: Επαναλάβετε το βήμα 7 και 9 για να συναρμολο- γήσετε το τελευταίο προστατευτικό πλαίσιο – κάτω (D) και το προστατευτικό πλαίσιο – άνω (C). Τοπο- θετήστε τις 4 πλάκες στερέωσης προστατευτικού πλαισίου στη ΣΧΑΡΑ ΦΛΟΓΑΣ (B) με τις 4 κλασσι- κές βίδες και ροδέλες. ΒΗΜΑ 12: Εισάγετε και στερεώστε την πόρτα στο συγκρότημα της δεξαμενής (K), και στη συνέχεια συνδέστε την αλυσίδα (L) στο συγκρότημα του καυστήρα (J).124

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: όταν χρησιμοποιείται αέριο Βουτανίου υπό πίεση λειτουργίας 50mbar, πρέπει να αφαιρεθεί ο δακτύλιος ανάσχεσης φλόγας (μέρος Β). Οδηγίες λειτουργίας Πριν την πρώτη χρήση και μετά από κάθε αντικατάσταση φιάλης αερίου, πρέπει να γίνει εκκένωση του αέρα από το σύστημα διανομής πριν την ανάφλεξη! Για να κάνετε εκκένωση, γυρίστε το διακόπτη ελέγχου αριστερό- στροφα στη δοκιμαστική ρύθμιση (pilot). Πιέστε το διακόπτη για 3 δευτερόλεπτα πριν επιχειρήσετε να κάνετε

Αντικατάσταση μπαταρίας Αφαιρέστε το καπάκι του μηχανισμού ανάφλεξης από τον καυστήρα (J) περιστρέφοντάς το αριστερόστροφα. Τοποθετήστε μια μπαταρία AAA. Βάλτε πρώτα τον αρ- νητικό πόλο, και στη συνέχεια τοποθετήστε το καπάκι του μηχανισμού ανάφλεξης περιστρέφοντάς το δεξι-

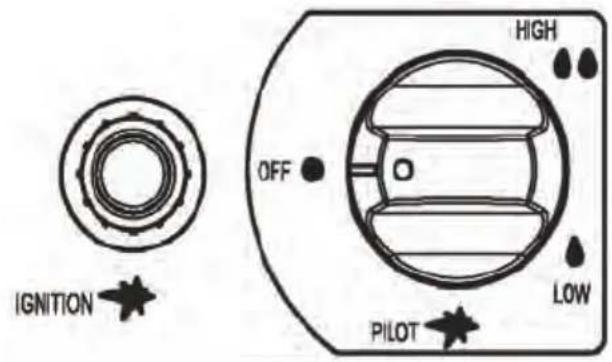

Έναρξη δοκιμαστικής λειτουργίας

• Ελέγχετε όλες τις συνδέσεις πριν από κάθε χρήση.

• Ενεργοποιήστε την κεντρική παροχή αερίου της

• Πιέστε για να περιστρέψετε το διακόπτη ελέγ- χου αριστερόστροφα στη δοκιμαστική λειτουργία (PILOT), δείτε τη φωτογραφία δεξιά

• Κρατήστε πατημένο το διακόπτη, και πιέστε το πλήκτρο ανάφλεξης (IGNITION) αρκετές φορές μέχρι να ανάψει η δοκιμαστική φλόγα. Συνεχίστε να πατάτε το διακόπτη για 10 δευτερόλεπτα μέχρι να παραμείνει αναμμένη η δοκιμαστική φλόγα μετά την απελευθέρωση του διακόπτη.

• Εάν η δοκιμαστική ανάφλεξη δεν πετύχει, γυρίστε το διακόπτη δεξιόστροφα στη θέση OFF (απενεργ) και επαναλάβετε τη διαδικασία. Άναμμα θερμάστρας αυλής

• Η δοκιμαστική λειτουργία πρέπει να είναι ενερ- γοποιημένη και ο διακόπτης πρέπει να είναι στη θέση PILOT (δοκιμαστική).

• Πατήστε απαλά το διακόπτη και περιστρέψτε αρι- στερόστροφα στη θέση LOW (χαμηλή).

• Όταν ανάψει το πλέγμα, περιστρέψτε το διακόπτη δεξιόστροφα από τη θέση LOW (χαμηλή) στη θέση HIGH (Υψηλή), ανάλογα με το τι επιθυμείτε. Σημείωση: Ο καυστήρας μπορεί να κάνει θόρυβο όταν μπαίνει σε λειτουργία πρώτη φορά. Για να αποφύγετε τον υπερβολικό θόρυβο από τον καυ- στήρα, περιστρέψτε το διακόπτη στη δοκιμαστική θέση (pilot). Στη συνέχεια γυρίστε το διακόπτη στη στάθμη που επιθυμείτε. Άναμμα ξανά

• Γυρίστε το διακόπτη ελέγχου στη θέση OFF (απε-

• Περιμένετε 5 λεπτά μέχρι να διασκορπιστεί το αέ- ριο, πριν επιχειρήσετε να το ανάψετε ξανά.

• Επαναλάβετε τα βήματα της διαδικασίας «Ανάφλε- ξης».125

• Κρατήστε πατημένο το διακόπτη και περιστρέψτε τον στη θέση ‘OFF (απενεργ)’

• Κλείστε τη βαλβίδα της φιάλης αερίου ή του ρυθμι- στή μετά τη χρήση.

• Κλείστε τη φιάλη αερίου και αφήστε τη συσκευή να κρυώσει πριν την μετακινήσετε. Σημείωση: Μετά τη χρήση, μπορεί να υπάρξει απο- χρωματισμός του πλαισίου έκλυσης. Είναι φυσιο- λογικό. Κλείστε το ρυθμιστή μετά τη χρήση. Αφήστε τη συσκευή να κρυώσει πριν τη μετακινήσετε. Έλεγχος διαρροής ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΠΟΤΕ ΓΥΜΝΗ ΦΛΟΓΑ ΓΙΑ ΝΑ ΕΛΕΓΞΕΤΕ ΓΙΑ ΔΙΑΡΡΟΗ ΜΗΝ ΠΡΑΓΜΑΤΟΠΟΙΕΙΤΕ ΠΟΤΕ ΕΛΕΓΧΟ ΔΙΑΡΡΟΗΣ ΕΝΩ ΚΑΠΝΙΖΕΤΕ Οι συνδέσεις αερίου αυτής της συσκευής έχουν ελεγ- χθεί για διαρροές στο εργοστάσιο πριν την αποστολή. Η συσκευή πρέπει να ελέγχεται τακτικά για διαρ- ροές, ενώ απαιτείται άμεσος έλεγχος αν εντοπιστεί οσμή αερίου.

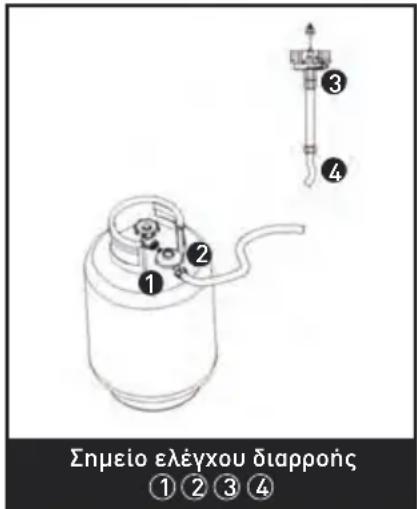

• Ετοιμάστε ένα διάλυμα σαπουνιού, με 1 μέρος υγρό απορρυπαντικό πιάτων και 3 μέρη νερό. Το διάλυ- μα σαπουνιού μπορεί να εφαρμοστεί με μπουκά- λι, βούρτσα ή πανί στα σημεία ελέγχου διαρροής, όπως φαίνεται στο παραπάνω σχήμα.

• Η βαλβίδα της φιάλης αερίου πρέπει να βρίσκε- ται στη θέση OFF (απενεργ) σε αυτό το σημείο του ελέγχου διαρροής. Όταν εφαρμοστεί το διάλυμα σαπουνιού στις συνδέσεις αερίου, γυρίστε τη βαλ- βίδα της φιάλης αερίου στη θέση ON (Επί).

• Θα αρχίσουν να σχηματίζονται φυσαλίδες σαπου- νιού στο διάλυμα σαπουνιού, εάν υπάρχει διαρροή.

• Σε περίπτωση διαρροής, απενεργοποιήστε την πα- ροχή αερίου. Σφίξτε τα σημεία που παρουσιάζουν διαρροή, ενεργοποιήστε ξανά την παροχή αερίου και ελέγξτε πάλι. Σημείο ελέγχου διαρροής

• Ο ρυθμιστής πίεσης και η διάταξη σωλήνα που θα χρησιμοποιήσετε πρέπει να είναι σύμφωνα με τους τοπικούς κανονισμούς προτύπων.

• Μην χρησιμοποιείτε ποτέ φιάλη αερίου με φθαρ- μένο σώμα, βαλβίδα, περιαυχένιο ή δακτύλιο.

• Φιάλες αερίου με βαθουλώματα ή σκουριά μπορεί να είναι επικίνδυνες και θα πρέπει να ελέγχονται από προμηθευτή αερίου.

• Μην συνδέετε ποτέ τη συσκευή σε μη ρυθμιζόμενη πηγή αερίου.

• Όταν δεν χρησιμοποιείτε τη συσκευή, τοποθετείτε τη φιάλη αερίου σε θέση OFF (απενεργ).

• Εκτελείτε πάντα έλεγχο διαρροής στις συνδέσεις αερίου, όταν συνδέετε μια φιάλη. Αν σχηματιστούν φυσαλίδες στο διάλυμα δοκιμής διαρροής, μην χρησιμοποιείτε τη φιάλη. Μην χρησιμοποιείτε ποτέ φλόγα για να ελέγξετε για διαρροή.126

Σύνδεση φιάλης αερίου

• Προτείνεται η χρήση φιάλης αερίου 9 κιλών. Συμ- βουλευτείτε τον προμηθευτή αερίου σας για την κατάλληλη φιάλη αερίου.

• Πρέπει να χρησιμοποιείται ένας εγκεκριμένος ρυθμιστής αερίου σύμφωνα με την κατηγορία της συσκευής και τη χώρα που αναφέρεται στην πι- νακίδα τεχνικών στοιχείων. Ο εγκεκριμένος εύκα- μπτος σωλήνας πρέπει να αλλάζεται σύμφωνα με τους εθνικούς ή τοπικούς κανονισμούς, οι οποίοι ενδέχεται να διαφέρουν μεταξύ τους.

• ΠΡΟΕΙΔΟΠΟΙΗΣΗ: η συναρμολόγηση του σωλήνα πρέπει να πραγματοποιείται από εξειδικευμένο τεχνικό στις χώρες προορισμού.

• Αλλάζετε τη φιάλη αερίου μόνο σε εξωτερικό ή καλά αεριζόμενο χώρο μακριά από γυμνές φλόγες και άλλες πηγές ανάφλεξης (κεριά, τσιγάρα, άλλες συσκευές που παράγουν φλόγα….).

• Η φιάλη αερίου πρέπει να χρησιμοποιείται πάντα σε κάθετη θέση.

• Κλείστε τον διακόπτη ελέγχου θερμάστρας, γυρίζο- ντάς τον πλήρως δεξιόστροφα.

• Κλείστε την κάνουλα της φιάλης αερίου και συνδέ- στε τον ρυθμιστή στη φιάλη αερίου.

• Σφίξτε καλά όλες τις συνδέσεις και χρησιμοποι- ήστε κλειδί όπου ενδείκνυται. Η φιάλη πρέπει να τοποθετηθεί στη βάση φιάλης.

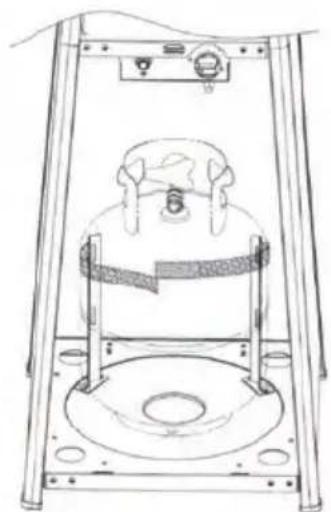

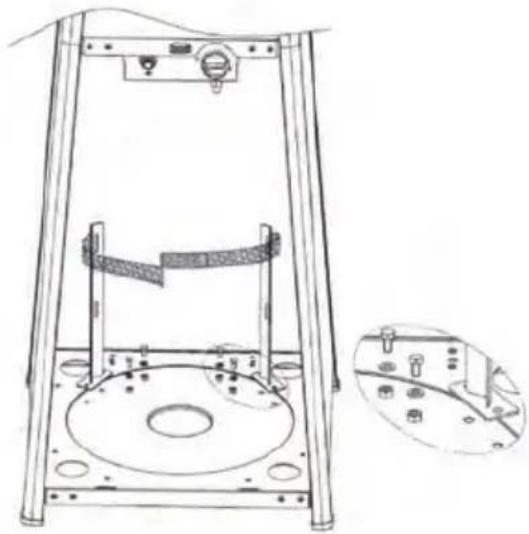

• Ο κύλινδρος αερίου πρέπει να στερεωθεί με τον ιμάντα κυλίνδρου, ο οποίος βρίσκεται μέσα στο πε- ρίβλημα, κατά την εγκατάσταση.

• Ελέγξτε όλους τους συνδέσμους για διαρροές, χρη- σιμοποιώντας νερό και σαπούνι. Αν εντοπιστεί δι- αρροή, σφίξτε τον σύνδεσμο και ελέγξτε ξανά. Ασφάλιση του κυλίνδρου αερίου

• Τοποθετήστε και τους δύο βραχίονες ταινιών Velcro στη βάση χρησιμοποιώντας 4 βίδες M6*12, ροδέλα M6 και περικόχλια M6.

• Τοποθετήστε έναν κύλινδρο αερίου μέσα στο περί- βλημα της δεξαμενής.

• Συνδέστε τον κύλινδρο αερίου με ρυθμιστή. Ανα- τρέξτε στις οδηγίες που συνοδεύουν τον ρυθμιστή σχετικά με τον τρόπο σύνδεσης ενός ρυθμιστή με τον κύλινδρο αερίου.

• Κολλήστε τις ταινίες Velcro μαζί όπως απεικονί- ζεται παραπάνω. Οι ταινίες πρέπει να κολλιούνται σφιχτά στον κύλινδρο αερίου. ΠΡΟΣΟΧΗ: Προσέξτε οι ταινίες Velcro. ΝΑ ΜΗΝ πιέ- ζουν τη διάταξη ρυθμιστή.127

Σημαντικές οδηγίες ασφαλείας Για χρήση σε εξωτερικούς ή επαρκώς αεριζόμενους

Ένας επαρκώς αεριζόμενος χώρος πρέπει να διαθέ- τει τουλάχιστον 25% ανοικτό εμβαδόν. Το εμβαδόν αποτελεί το άθροισμα των επιφανειών των τοίχων. Η χρήση της συσκευής σε εσωτερικούς χώρους μπο- ρεί να είναι επικίνδυνη και ΑΠΑΓΟΡΕΥΕΤΑΙ. Τα παιδιά και οι ενήλικες πρέπει να γνωρίζουν για τις υψηλές θερμοκρασίες λειτουργίας περιοχών πάνω από την κολόνα, κατά τη χρήση της θερμάστρας. Τα παιδιά πρέπει να επιτηρούνται όταν βρίσκονται κοντά στη θερμάστρα. Μην κρεμάτε ΤΙΠΟΤΑ στη θερμάστρα, συμπεριλαμ- βανομένων ρούχων ή άλλων εύφλεκτων αντικειμένων. ΜΗΝ χρησιμοποιείτε τη θερμάστρα εάν δεν είναι πλήρως συναρμολογημένη με τον ανακλαστήρα στη θέση του.Τηρείτε τις ελάχιστες αποστάσεις από εύ- φλεκτα υλικά.

Για να απολαύσετε πολλά χρόνια εξαιρετικής απόδο- σης από τη θερμάστρα σας, εκτελείτε τις παρακάτω δραστηριότητες συντήρησης τακτικά:

• Διατηρείτε καθαρές τις εξωτερικές επιφάνειες.

• Χρησιμοποιείτε σαπούνι και νερό για τον καθαρι- σμό. Μην χρησιμοποιείτε ποτέ εύφλεκτα ή δια- βρωτικά καθαριστικά μέσα.

Ενώ πλένετε τη μονάδα, διατηρείτε συνεχώς στεγνή την περιοχή γύρω από τον καυστήρα και τη διάταξη δοκιμαστικής φλόγας. Αν ο έλεγχος αερίου εκτεθεί σε νερό με οποιονδήποτε τρόπο, ΜΗΝ προσπαθήσετε να τον χρησιμοποιήσετε. Θα πρέπει να αντικατασταθεί.

• Ο αέρας θα πρέπει να ρέει ελεύθερα. Διατηρείτε τα κουμπιά ελέγχου, τον καυστήρα και τις διόδους κυκλοφορίας του αέρα καθαρά. Ενδείξεις πιθανής απόφραξης περιλαμβάνουν τις εξής: - Οσμή αερίου με έντονη κίτρινη απόχρωση της

- Η θερμάστρα ΔΕΝ φτάνει στην επιθυμητή θερ-

- Η λάμψη της θερμάστρας είναι εξαιρετικά ανο-

- Η θερμάστρα κάνει ήχους σκασίματος.

• Αράχνες και έντομα μπορούν να φωλιάζουν στη θερμάστρα ή τις εσοχές. Αυτό είναι επικίνδυνο και μπορεί να προκαλέσει ζημιά στη θερμάστρα, καθιστώντας την μη ασφαλή για χρήση. Καθαρίστε τις οπές του καυστήρα με ένα καθαριστικό αγωγών βαριάς χρήσης. Ο πεπιεσμένος αέρας μπορεί να βοηθήσει στον καθαρισμό μικρότερων σωματιδίων.

• Οι αποθέσεις άνθρακα μπορούν να αποτελέσουν κίνδυνο πυρκαγιάς. Εάν αναπτυχθούν αποθέσεις άνθρακα, καθαρίστε τον θόλο και τον κινητήρα με ζεστό νερό με σαπούνι. Σημείωση: Σε περιβάλλον με αλάτι στον αέρα (όπως κοντά στη θάλασσα), η διάβρωση παρουσιάζεται γρηγορότερα από το κανονικό. Ελέγχετε τακτικά τις διαβρωμένες περιοχές και επισκευάζετέ τις αμέσως.128

• Συμβουλευτείτε τον τοπικό σας αντιπρόσωπο για εργασίες συντήρησης στη συσκευή και αντικατά- σταση των εξαρτημάτων της. Οι εργασίες συντήρη- σης πρέπει να διενεργούνται μόνο από εξουσιοδο- τημένο προσωπικό.

• ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε μη εξουσιοδοτη- μένα μέρη ή εξαρτήματα για τη συσκευή. Χρησιμο- ποιείτε μόνο γνήσια ανταλλακτικά και εξαρτήματα. Η χρήση μη εξουσιοδοτημένων μερών ή εξαρτημά- των θα ακυρώσει την εγγύηση και μπορεί να δημι- ουργήσει επικίνδυνες καταστάσεις.

Δεν υπάρχει κάποιος περιορισμός όσον αφορά την αποθήκευση της συσκευής σε εσωτερικό χώρο, με την προϋπόθεση ότι έχει αφαιρεθεί η φιάλη από τη

Μεταξύ των χρήσεων: Γυρίσετε τον διακόπτη ελέγχου στη θέση OFF (απε-

Θέστε τη φιάλη αερίου στη θέση OFF (απενεργ). Αποθηκεύετε τη θερμάστρα σε κάθετη θέση, σε χώρο που δεν βρίσκεται σε άμεση επαφή με τα στοι- χεία του καιρού (όπως βροχή, χιονόνερο, χαλάζι, χιό- νι, σκόνη και υπολείμματα). Αν επιθυμείτε, καλύψτε τη θερμάστρα για να προστα- τεύσετε τις εξωτερικές επιφάνειες και να αποφύγετε τη συσσώρευση σκόνης στις διόδους του αέρα. Σημείωση: Περιμένετε να κρυώσει η θερμάστρα πριν την καλύψετε. Σε περιόδους εκτεταμένης αδράνειας ή κατά τη με-

Γυρίσετε τον διακόπτη ελέγχου στη θέση OFF (απε-

Αποσυνδέστε τη φιάλη αερίου και μεταφέρετέ την σε ασφαλή, καλά αεριζόμενο εξωτερικό χώρο. ΜΗΝ απο- θηκεύετε τη συσκευή σε χώρο που υπερβαίνει τους 50°C. Αποθηκεύετε τη θερμάστρα σε κάθετη θέση, σε χώρο που δεν βρίσκεται σε άμεση επαφή με τα στοι- χεία του καιρού (όπως βροχή, χιονόνερο, χαλάζι, χιό- νι, σκόνη και υπολείμματα). Αν επιθυμείτε, καλύψτε τη θερμάστρα για να προστα- τεύσετε τις εξωτερικές επιφάνειες και να αποφύγετε τη συσσώρευση σκόνης στις διόδους του αέρα. Σημείωση: Περιμένετε να κρυώσει η θερμάστρα πριν την καλύψετε Αντιμετώπιση προβλημάτων ΠΡΟΒΛΗΜΑ ΤΟ ΠΡΟΒΛΗΜΑ ΕΠΙΜΕΝΕΙ ΑΚΟΛΟΥΘΗΣΤΕ ΑΥΤΗΝ ΤΗΝ ΕΝΕΡΓΕΙΑ Η δοκιμαστική φλόγα

Η βαλβίδα της φιάλης είναι κλειστή Ανοίξτε τη βαλβίδα Απόφραξη στον σωλήνα οπής ή δοκιμαστι-

Καθαρίστε ή αντικαταστήστε τον σωλήνα οπής ή δοκιμαστικής φλόγας Αέρας στη γραμμή αερίου Ανοίξτε τη γραμμή αερίου και εξαερώστε την (πιέζοντας προς τα μέσα τον διακόπτη ελέγχου) για μέχρι 1-2 λεπτά ή μέχρι να μυρίσετε αέριο Χαμηλή πίεση αερίου Αντικαταστήστε τη φιάλη προπάνιου (αναλώσι- μη) με νέα φιάλη Ο αναφλέκτης δεν λειτουργεί Χρησιμοποιήστε ένα σπίρτο για να ανάψετε τη δοκιμαστική φλόγα (με το εργαλείο σπίρτου, βλ. εικόνα**). Εξασφαλίστε νέο αναφλέκτη και αντικαταστήστε τον Η δοκιμαστική φλόγα δεν μένει αναμμένη Έχει συσσωρευτεί βρομιά γύρω από τη δοκιμαστική φλόγα Καθαρίστε τη βρομιά γύρω από τη δοκιμαστική

Η σύνδεση μεταξύ της βαλβίδας αερίου και της δοκιμαστικής φλόγας είναι χαλαρή Σφίξτε τη σύνδεση και πραγματοποιήστε έλεγχο διαρροής Το θερμοστοιχείο δεν λειτουργεί σωστά Αντικαταστήστε το θερμοστοιχείο129

Η πίεση αερίου είναι χαμηλή Αντικαταστήστε τη φιάλη προπάνιου (αναλώσι- μη) με νέα φιάλη Απόφραξη στην οπή Αφαιρέστε την απόφραξη Ο διακόπτης ελέγχου δεν είναι στη θέση ON Γυρίσετε τον διακόπτη ελέγχου στη θέση ON Η φλόγα του καυστήρα είναι χαμηλή Σημείωση: Μην λει- τουργείτε τη θερμάστρα κάτω από 5°C (40°F) Η πίεση αερίου είναι χαμηλή Αντικαταστήστε τη φιάλη προπάνιου (αναλώσι- μη) με νέα φιάλη Η εξωτερική θερμοκρασία είναι υψηλότερη από 5˚C και η δεξαμενή λιγότερο από 25%

Αντικαταστήστε τη φιάλη προπάνιου (αναλώσι- μη) με νέα φιάλη Ο σωλήνας τροφοδοσίας παρουσιάζει κάμψη

Ισιώστε τον σωλήνα και εκτελέστε δοκιμή διαρροής σε αυτόν Ο διακόπτης ελέγχου βρίσκεται πλήρως στη θέση ON. Γυρίστε τον διακόπτη ελέγχου στη θέση OFF, αφήστε τη συσκευή να επανέλθει σε θερμο- κρασία δωματίου και ελέγξτε τον καυστήρα και τις οπές για αποφράξεις Η λάμψη του εκπομπού είναι ανομοιόμορφη Σημείωση: Η κάτω 1 ίντσα του εκπομπού συ- νήθως δεν έχει λάμψη Η πίεση αερίου είναι χαμηλή Αντικαταστήστε τη φιάλη προπάνιου (αναλώσι- μη) με νέα φιάλη Η βάση δεν βρίσκεται σε επίπεδη επιφάνεια Τοποθετήστε τη θερμάστρα σε επίπεδη

Η θερμάστρα είναι επίπεδη Καθαρίστε τον καυστήρα Συσσώρευση άνθρακα Βρομιά ή μεμβράνη σε ανακλαστήρα και

Καθαρίστε τον ανακλαστήρα και τον εκπομπό Πυκνός μαύρος καπνός Απόφραξη στον καυστήρα Γυρίστε τον διακόπτη ελέγχου στη θέση OFF, αφήστε τη συσκευή να επανέλθει σε θερμο- κρασία δωματίου, αφαιρέστε την απόφραξη και καθαρίστε τον καυστήρα εσωτερικά και

Οποιοδήποτε ελάττωμα επηρεάζει τη λειτουργικό- τητα της συσκευής που γίνεται προφανές δύο χρό- νια μετά την αγορά της, θα διορθώνεται με δωρεάν επισκευή ή αντικατάσταση, αρκεί η συσκευή να έχει χρησιμοποιηθεί και συντηρηθεί σύμφωνα με τις οδη- γίες και να μην έχει γίνει κατάχρηση ή λανθασμένη χρήση της με οποιονδήποτε τρόπο. Δε θίγονται τα νό- μιμα δικαιώματά σας. Εάν η συσκευή υποστηρίζεται από εγγύηση, δηλώστε πού και πότε έχει αγοραστεί και συμπεριλάβετε την απόδειξη αγοράς (π.χ. από- δειξη λιανικής πώλησης). Σύμφωνα με την πολιτική μας για τη συνεχή εξέλιξη των προϊόντων μας, διατηρούμε το δικαίωμα να αλλά- ξουμε το προϊόν, τη συσκευασία και τις προδιαγρα- φές τεκμηρίωσής του χωρίς προειδοποίηση. Απόρριψη & Περιβάλλον Η συσκευή, μετά το πέρας της διάρκειας ζωής της, δεν πρέπει να απορρίπτεται ως οικιακό απόρριμμα. Πρέπει να απορρίπτεται, με δική σας ευθύνη, σε καθορισμένο σημείο συλλογής. Η μη τήρηση αυτού ενδέχεται να τιμωρείται σύμφωνα με τους ισχύοντες κανονισμούς για τη διάθεση των απορριμμάτων. Η χωριστή συλλογή και ανακύκλωση αυτής της συ- σκευής κατά τη στιγμή της απόρριψης βοηθά στη διατήρηση των φυσικών πόρων και εξασφαλίζει την ανακύκλωσή της με τρόπο που προστατεύει την αν- θρώπινη υγεία και το περιβάλλον. Για περισσότερες πληροφορίες σχετικά με το πού μπορείτε να απορρίψετε τη συσκευή για ανακύκλω- ση, επικοινωνήστε με την τοπική εταιρεία συλλογής απορριμμάτων. Οι κατασκευαστές και οι εισαγωγείς δεν αναλαμβάνουν την ευθύνη ανακύκλωσης, επε- ξεργασίας και οικολογικής διάθεσης, είτε άμεσα είτε μέσω δημόσιου συστήματος. ΣΕΡΒΙΣ ΕΛΛΑΔΟΣ: Τηλ.: 213 0 998989 (10 γραμμές) info @pks-hendi.com130
