Termék típusa	Gázfűtésű napernyő (kültéri fűtőtest)
Márka	Hendi
Modell	272404
Rendeltetésszerű használat	Kültéri vagy jól szellőző helyiségek, professzionális használatra
Gázellátás	Bután vagy propán gáz (a reduktor szerint)
Gáznyomás (bután)	50 mbar (távolítsa el a lángvédő gyűrűt)
Ajánlott palack típusa	9 kg-os gázpalack (függőleges elhelyezés)
Teljes magasság (becsült)	Körülbelül 2,2 m
Súly (becsült)	Körülbelül 15 kg
Fő anyagok	Acél (reflektor, égő), üveg (cső), fém védőrácsok
Gyújtás	Impulzusos piezoelektromos (AAA elem mellékelve)
Lángőr (pilot)	Kézi gyújtás 10 másodperces lenyomva tartással
Hőfokszintek	ALACSONY és MAGAS, forgó kapcsoló
Biztonság	Biztonsági hőelem (automatikus leállás, ha a lángőr kialszik), szivárgásészlelés szappanos vízzel
Biztonsági távolság	Minimum 0,9 m éghető anyagoktól
Összeszerelés	Phillips csavarhúzó szükséges, becsült idő 45 perc
Rendszeres karbantartás	Forró szappanos vizes tisztítás, a tömlők havi ellenőrzése
Javíthatóság	Alkatrészek elérhetők (reflektor, égő, rácsok, üvegcső, hőelem stb.)
Garancia	12 hónap (gyártási hiba)
Tárolás	Függőlegesen, időjárástól védve, a gázpalack eltávolításával

Gyakran ismételt kérdések - 272404 Hendi

Hogyan szereljem össze a Hendi 272404 gázfűtésű napernyőt?

Kövesse az útmutató 12 lépését: kezdje az égőegység rögzítésével a palackfedél házára, majd szerelje fel a tartóoszlopokat, a reflektort, a védőrácsokat és az üvegcsövet. Használjon Phillips csavarhúzót, és az összeszerelés után húzza meg az összes csavart. Becsült idő: 45 perc.

Milyen gázt és milyen nyomást használjak?

Használjon bután vagy propán gázt megfelelő reduktorral. Bután esetén az üzemi nyomás 50 mbar (ebben az esetben távolítsa el a lángvédő gyűrűt). Propán esetén ellenőrizze a típustáblát.

Hogyan gyújtsam be a fűtő napernyőt?

Nyissa ki a gázcsapot, fordítsa a választót PILOT állásba, tartsa lenyomva, és nyomja meg többször az IGNITION gombot, amíg a lángőr meg nem gyullad. Tartsa lenyomva a választót 10 másodpercig. Ezután fordítsa LOW állásba a főégő begyújtásához, majd szükség esetén állítsa HIGH-ra.

Mi a teendő, ha a lángőr nem gyullad be?

Ellenőrizze, hogy a palack csapja nyitva van-e, van-e gáz, és hogy a lángőr fúvókája nem eldugult-e. Ha levegő van a vezetékben, légtelenítse a választó 1-2 percig lenyomva tartásával. Ha a piezogyújtás nem működik, használjon gyufát.

Hogyan ellenőrizzem a gázszivárgást?

Készítsen szappanos oldatot (1 rész mosogatószer 3 rész vízhez). Vigye fel a csatlakozásokra (①-tól ④-ig az ábrán). Nyissa ki a gázt: buborékok szivárgást jeleznek. Soha ne használjon lángot. Szivárgás esetén zárja el a gázt, húzza meg a csatlakozásokat, és ellenőrizze újra.

Milyen biztonsági távolságot kell tartani?

Tartson legalább 0,9 m távolságot a készülék és bármely éghető anyag (bútorok, redőnyök, ruházat) között. Helyezze a készüléket kemény, sík felületre, olyan helyiségbe, ahol legalább 25%-a nyitott.

Hogyan tisztítsam és tartsam karban a napernyőt?

Tisztítsa a külső felületeket forró szappanos vízzel. Ne használjon gyúlékony vagy maró hatású anyagokat. Ellenőrizze havonta a tömlőket és csatlakozásokat. Tisztítsa az égőt és a fúvókákat eldugulás esetén drótkefével. Sós légkörben gyorsan távolítsa el a rozsdafoltokat.

Használhatom a készüléket beltérben?

Nem, ezt a készüléket kizárólag kültéri vagy jól szellőző helyiségekben történő használatra tervezték. Beltéri használat fulladás- és tűzveszélyt jelent.

Mit tegyek, ha szénlerakódás vagy fekete füst jelenik meg?

A szénlerakódások eldugult égőre vagy rossz beállításra utalnak. Kapcsolja ki a készüléket, hagyja kihűlni, majd tisztítsa meg a reflektort és a sugárzót. Ha a fekete füst továbbra is fennáll, az égő eldugult: tisztítsa ki az égő belsejét és külsejét.

Hogyan tároljam a készüléket télen?

Zárja el a palack csapját, fordítsa a választót OFF állásba, vegye le a gázpalackot, és tárolja jól szellőző helyen kívül (<50°C). Tárolja a napernyőt függőlegesen, időjárástól védve. Takarja le teljes lehűlés után.

HASZNÁLATI ÚTMUTATÓ 272404 Hendi

HU: A készülék használata előtt figyelmesen olvassa el ezt a felhasználói kézikönyvet.

HU: Tartsa ezeket az utasításokat a készüléknél.

HU: Kizárólag kültéren használható.

Köszönjük, hogy megvásárolta ezt a Hendi készüléket. Olvassa el figyelmesen ezt a kézikönyvet, különös figyelmet fordítva az alábbi biztonsági előírásokra, mielőtt először telepítené és használná ezt a készüléket.

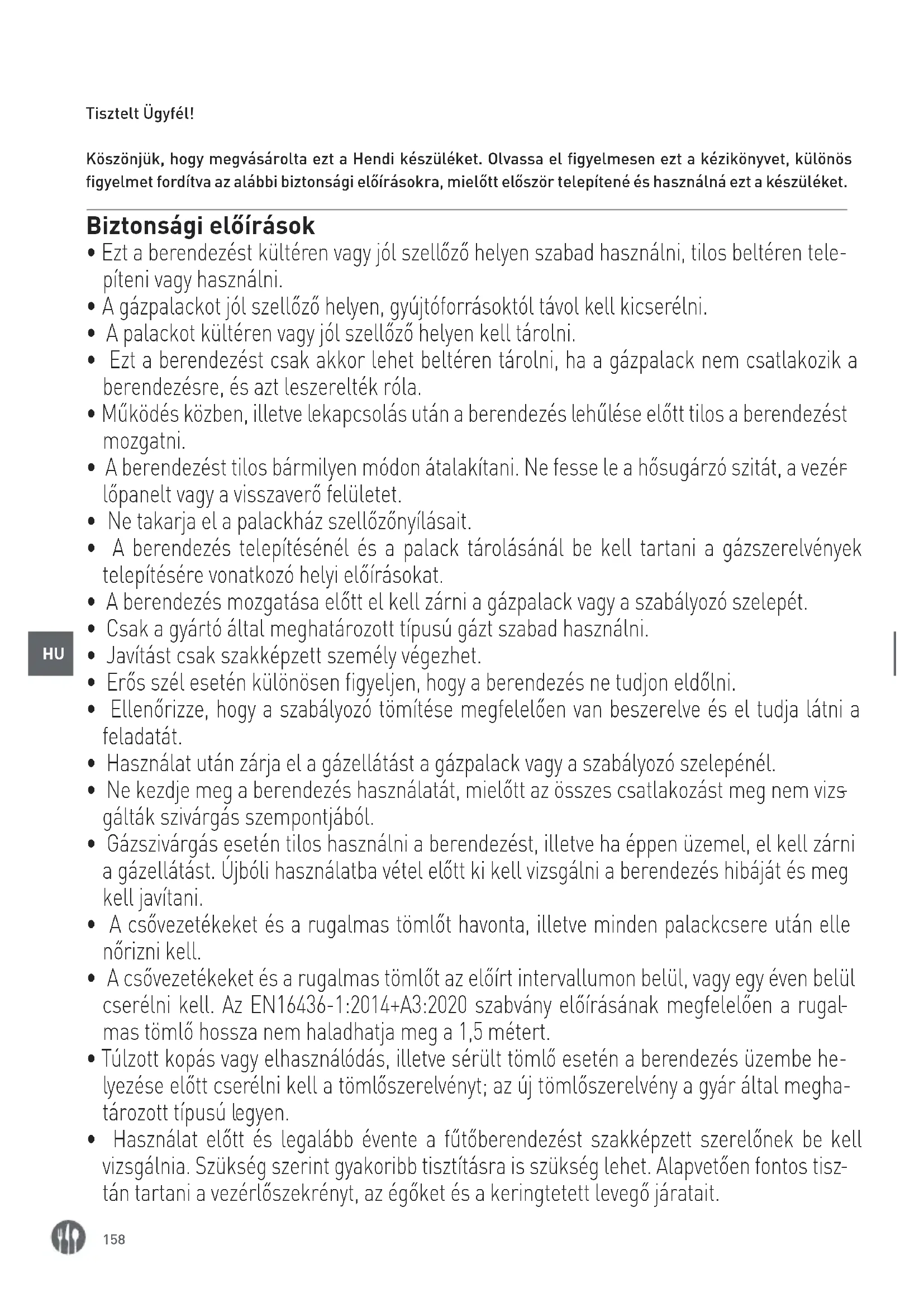

Biztonsági előírások

• Ezt a berendezést kültéren vagy jól szellőző helyen szabad használni, tilos beltéren telepíteni vagy használni.
• A gázpalackot jól szellőző helyen, gyújtóforrásoktól távol kell kicserélni.
• A palackot kültéren vagy jól szellőző helyen kell tárolni.
• Ezt a berendezést csak akkor lehet beltéren tárolni, ha a gázpalack nem csatlakozik a berendezésre, és azt leszerelték róla.
• Működés közben, illetve lekapcsolás után a berendezés lehülése előtt tilos a berendezést mozgatni.
• A berendezést tilos bármilyen módon átalakítani. Ne fesse le a hősugárzó szitát, a vezér lőpanelt vagy a visszaverő felületet.
• Ne takarja el a palackház szellőzőnyílásait.
• A berendezés telepítésénél és a palack tárolásánál be kell tartani a gázszerelvények telepítésére vonatkozó helyi előírásokat.
• A berendezés mozgatása előtt el kell zárni a gázpalack vagy a szabályozó szelepét.
• Csak a gyártó által meghatározott típusú gázt szabad használni.
• Javítást csak szakképzett személy végezhet.
• Erős szél esetén különösen figyeljen, hogy a berendezés ne tudjon eldőlni.
• Ellenőrizze, hogy a szabályozó tömítése megfelelően van beszerelve és el tudja látni a feladatát.
• Használat után zárja el a gázellátást a gázpalack vagy a szabályozó szelepénél.
• Ne kezdje meg a berendezés használatát, mielőtt az összes csatlakozást meg nem vizsgálták szivárgás szempontjából.
• Gázszivárgás esetén tilos használni a berendezést, illetve ha éppen üzemel, el kell zárni a gázellátást. Újbóli használatba vétel előtt ki kell vizsgálni a berendezés hibáját és meg kell javítani.
• A csővezetékeket és a rugalmas tömlőt havonta, illetve minden palackcsere után elle nőrizni kell.
• A csővezetékeket és a rugalmas tömlőt az előírt intervallumon belül, vagy egy éven belül cserélni kell. Az EN16436-1:2014+A3:2020 szabvány előírásának megfelelően a rugalmas tömlő hossza nem haladhatja meg a 1,5 métert.
• Túlzott kopás vagy elhasználódás, illetve sérült tömlő esetén a berendezés üzembe helyezése előtt cserélni kell a tömlőszerelvényt; az új tömlőszerelvény a gyár által meghatározott típusú legyen.
• Használat előtt és legalább évente a fűtőberendezést szakképzett szerelőnek be kell vizsgálnia. Szükség szerint gyakoribb tisztításra is szükség lehet. Alapvetően fontos tisz-tán tartani a vezérlőszekrényt, az égőket és a keringtetett levegő járatait.

- Ha az alábbiak közül bármelyik helyzet előfordul, azonnal kapcsolja le és ellenőrizze a fűtőberendezést:

☐ Gázszagot érez, egyidőben az égő lángja extrém sárga színüre vált.
☐ A fütőberendezés nem éri el a megfelelő hőmérsékletet. 5 °C alatti hőmérséklet esetén a hőáramlás korlátozott lesz és a berendezés nem fog megfelelően működni.
☐ A berendezés használat közben durranásszerű hangot ad (kis mértékű pattogó hang normálisnak számít a berendezés kikapcsolása után).

• A szabályozót és a tömlőszerelvényt úgy kell elhelyezni, hogy az elhaladó emberek ne tudjanak elbotlani benne, illetve olyan helyen, ahol a tömlőt nem érheti véletlenszerű sérülés.
• A fütőberendezés szervizeléséhez levett minden védőeszközt vissza kell helyezni annak újbóli üzemeltetése előtt.
• Gyermekeket és felnőtteket is figyelmeztetni kell a forró felületek veszélyére, és hogy maradjanak távol az égési sérülések és a ruházatuk begyulladásának elkerülése érdekében.
• A fütőberendezés közelében tartózkodó kisgyermekeket és háziállatokat felügyelet alatt kell tartani.
• Ruhadarabokat vagy más gyúlékony anyagokat tilos a berendezésre akasztani vagy a berendezésre rátenni, vagy annak közelében elhelyezni.
• Ne helyezzen rá, illetve ne támasszon tárgyakat a berendezéshez. Bizonyos anyagokat vagy tárgyakat ezen berendezés közelében tárolva azokat sugárzott hő hatása éri, és súlyos károsodást szenvedhetnek.
• Tilos gyúlékony anyagot használni vagy tárolni a berendezés mellett.
• Amikor a berendezés működésben van, tilos aeroszolt permetezni a berendezés környe zetében.
• Éghető anyagoktól mindig meg kell tartani a legalább 0,9 méter távolságot.
• A berendezést mindig szilárd, vízszintes felületen kell elhelyezni. A jól szellőző hely alap területének legalább 25%-a nyitott terület legyen. A felszín a falfelületek összege.
• A berendezés befecskendező egysége nem kiszerelhető, a befecskendező egységet gyárilag szerelik be. A berendezést tilos átalakítani egyik fajta gáznyomásról valamely másik nyomásra.
• Szabályozó készülék nélkül tilos a gázpalackot közvetlenül a berendezéshez csatlakoztatni.
• A gázpalackot felszerelés közben a ház belsejében lévő palackszíjjal kell rögzíteni.

Tervezett felhasználás

• A berendezést professzionális használtra szánták és csak szakképesített személy üzemeltetheti.
• A berendezést kizárólag kültéri terület vagy jól szellőző terület fűtésére tervezték. Bármely más felhasználás a berendezés rongálódásához, vagy személyi sérüléshez vezethet.

- A berendezést bármely más módon használva az nem rendeltetésszerű használatnak minősül. Az üzemeltető viseli az egyedüli felelőséget a berendezés használatáért.

Teraszfütő alkatrészlista

RÉSZEGY- SÉG SZÁMA	RÉSZEGYSÉG NEVE ÁBRA DARABSZÁM
A Visszaverő	felület		1
B Lángfogó			1
C Védőrács -	felső		4
D Védőrács -	alsó		4
E Tartórúd -	felső		4
F Tartórúd -	alsó		4
G Üvegcső			2
H Csatlakozó üvegcső			1
I Gumigyűrű			1
J Égő egység
K Tartályház	egység		1
L Lánc (az ajtóra szerelve)			1

Szerelési anyagok

RÉSZEGYSÉG SZÁMA	RÉSZEGYSÉG NEVE	ÁBRA	DARABSZÁM	LEÍRÁS
AA M6 sapkás	anya		4	A visszaverő felület és lángfogó összefogatásához
BB	Szabványos csavarok és alátétek		4	M5 x 8 csavar és M5 alátét.Az égő egységet rögzíti a tartályház egy-séghez.

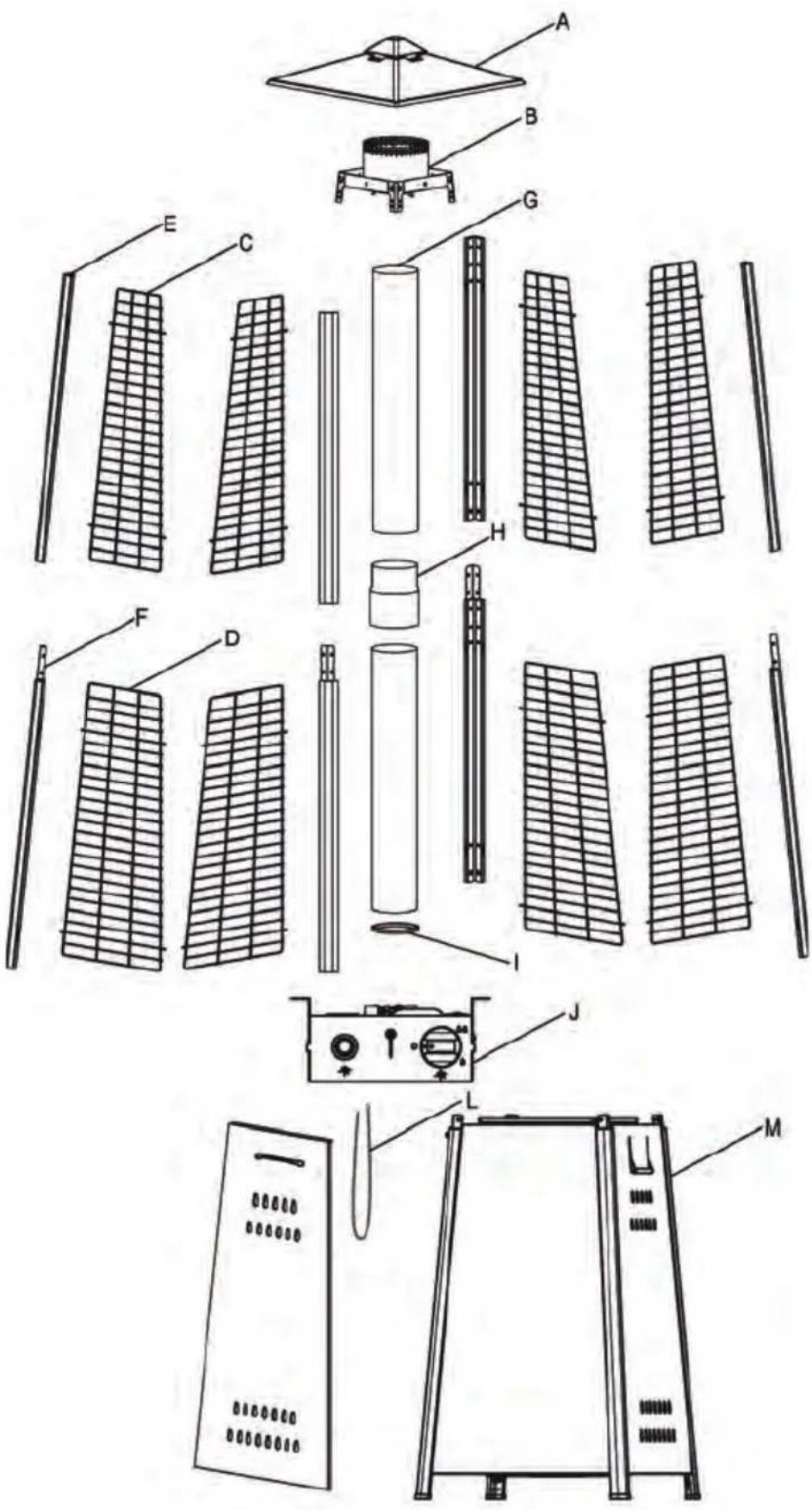

Robbantott ábra

Összeszerelési utasítás

• Szükséges szerszámok listája: Csillagcsavarhúzó
• Szivárgásérzékelő oldat, egy rész mosószer és három rész víz
• Elsőként helyezze fel lazán az összes anyát és csavart. Az összeállítás után húzza meg az ösz-szes csatlakozást. Ez megkönnyíti a munkát és stabilabb lesz a berendezés.

• Az összeszerelés előtt ellenőrizze, hogy az ösz-szes csomagolóanyagot és a szállításhoz használt védőanyagokat leszedték.

• A berendezésben kisebb eltérések előfordulhatnak. Ez nem minőségi probléma, hanem a fejlesztések következménye.

• Ha bármely részegység hiányzik vagy sérült, ne próbálja meg összeállítani a berendezést, forduljon a vevőszolgálathoz cserealkatrészért.
• Az összeszerelést sík, nem koptató hatású felületen kell végezni.
  • BECSÜLT ÖSSZESZERELÉSI IDŐ: 45 perc.

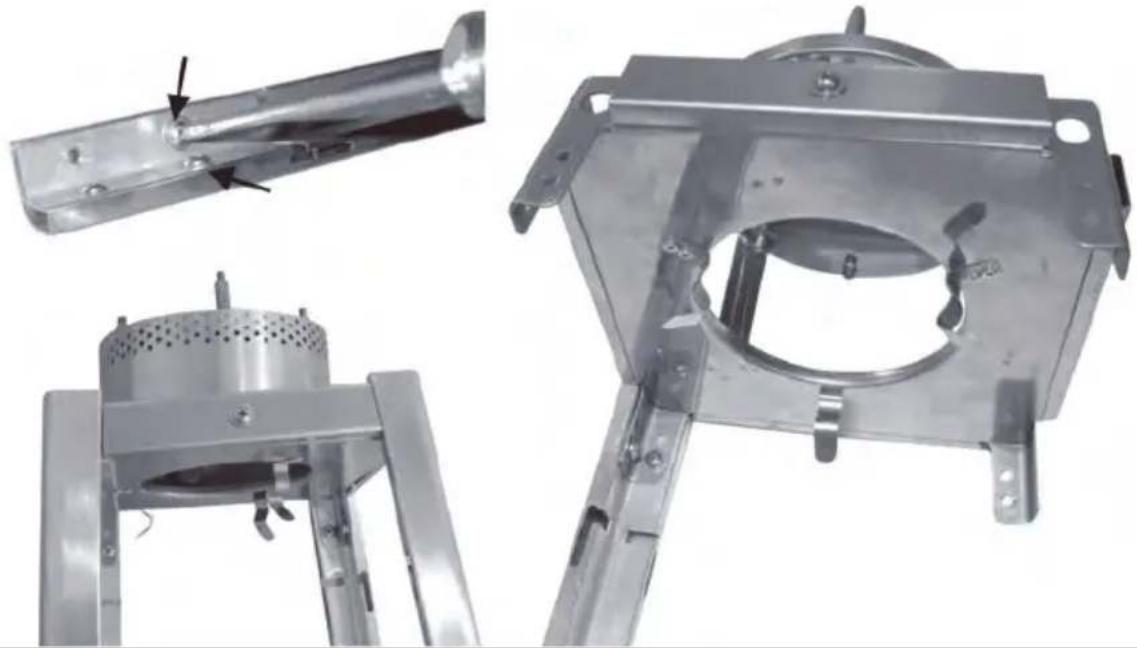

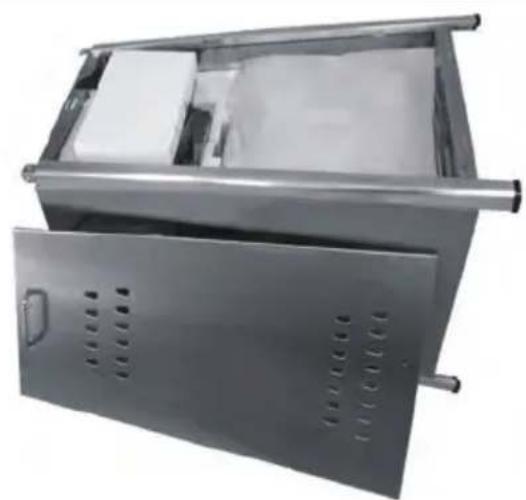

1. LÉPÉS: Fektesse le a (K) tartályház egységet. Nyissa k az ajtót és vegyen ki minden alkatrészt.

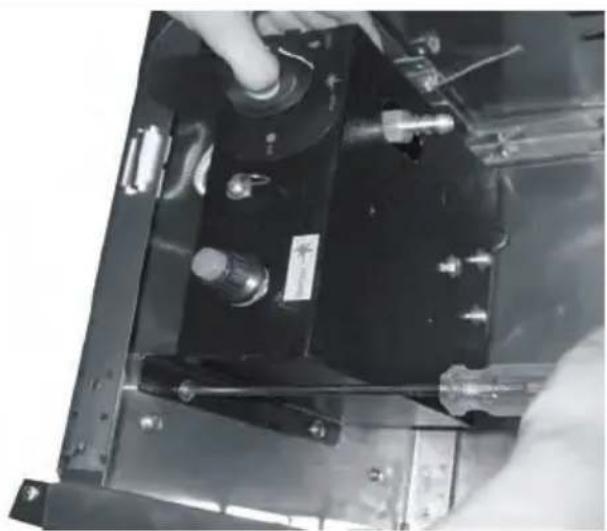

1. LÉPÉS: Hagyja a tartályházat lefektetett helyzetben. A 4 darab (BB) szabványos csavar és alátét felhasználásával erősítse rá a (J) égő egységet a tartályházra.

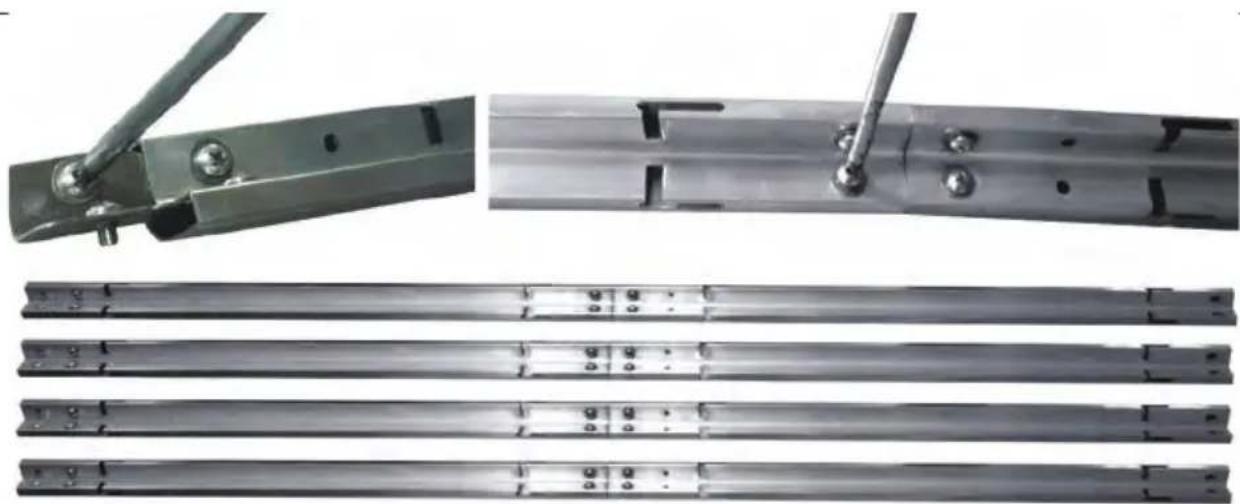

1. LÉPÉS: Tekerje ki a 2 darab (BB) szabványos csavart és alátétet az alsó (F) tartórúdból. Illessze bele a (E) felső tartórudat az (F) alsó tartórúdba, majd rögzítse 2 darab (BB) szabványos csavar és alátét segítségével. Ismételje meg ezt a lépést a másik 3 tartórúdkészlet csatlakoztatásához.

1. LÉPÉS: Tekerje ki a 2 darab (BB) szabványos csavart és alátétet az (E) FELSŐ tartórúdból a nyíllal mutatott helyen. Szerelje fel a (B) lángfogót a teljes tartórúdra 2 darab szabványos csavar és alátét felhasználásával. Ismétel-je meg ezt a lépést a másik 3 teljes tartórúdkészlet csatlakoztatásához.

1. LÉPÉS: Helyezze rá az (A) visszaverő felületet a (B) lángfogóra, majd rögzítse 4 darab (AA) M6 SAP-KÁS ANYA segítségével.

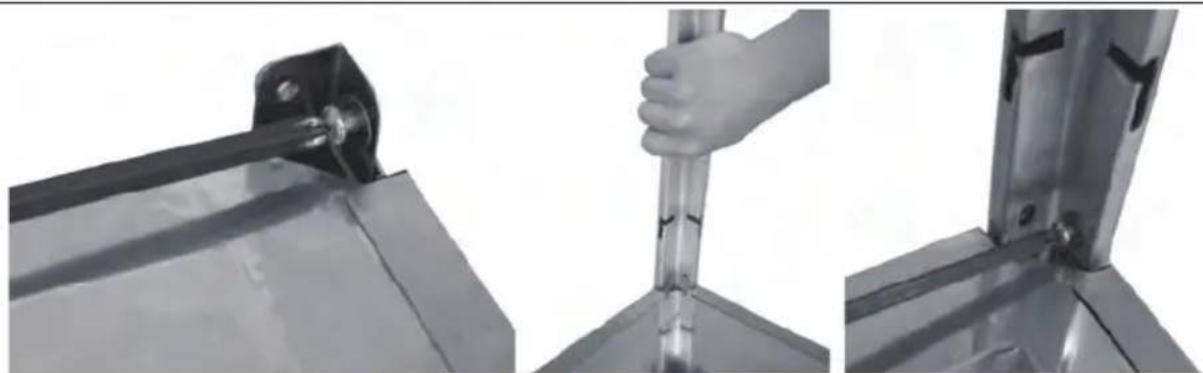

1. LÉPÉS: Tekerje ki a 8 darab (BB) szabványos csavart és alátétet a tartályház (K) egységének felső részéből. Emelje fel a fűtőberendezés összeszerelt felső részét és helyezze rá a tartályházra. A tartórudat a képen látható módon nyomja bele és ellenőrizze, hogy mindegyik tartórúd valamelyik nyílásba illeszkedik. A 8 darab (BB) szabványos csavar és alátét segítségével rögzítse az alsó helyzetben.

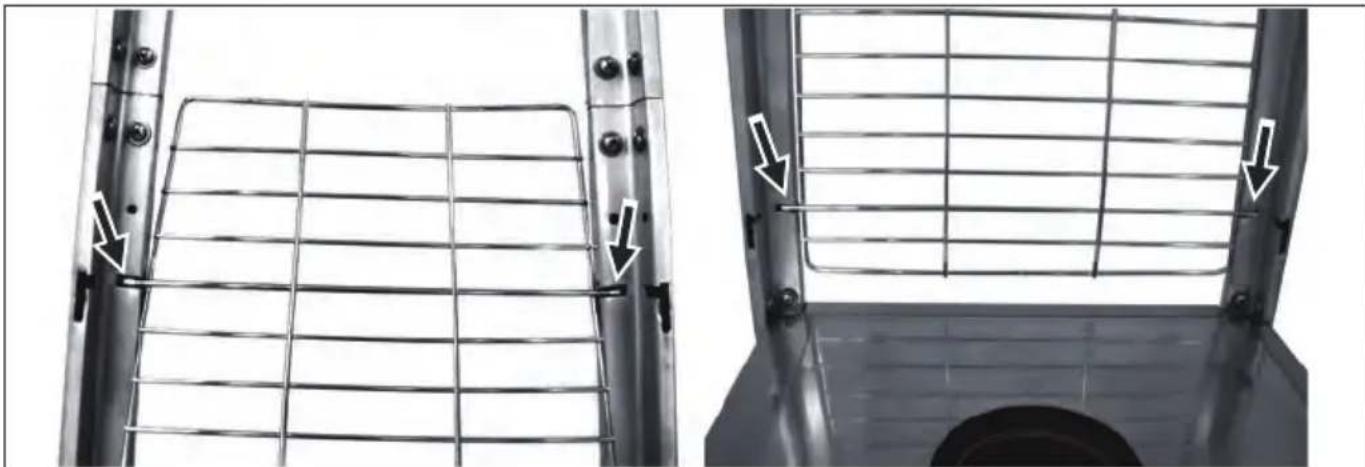

1. LÉPÉS: Igazítsa be és helyezze be a (D) alsó védőrácsot az (F) alsó tartórúd belső nyílásába. Ismételje meg ezt a lépést a 2 darab (D) alsó védőrács behelyezéséhez.

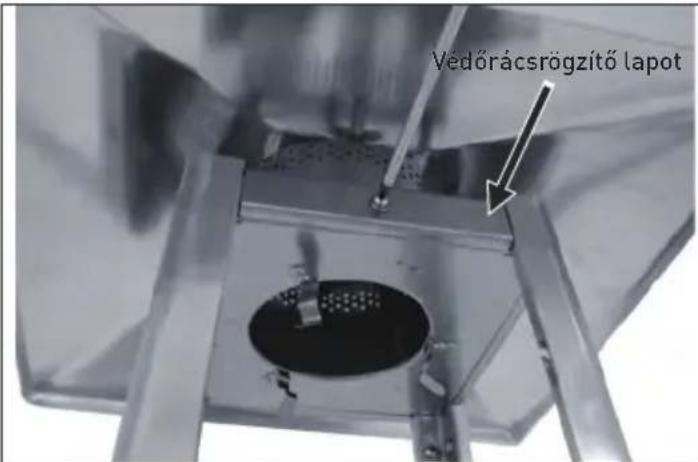

1. LÉPÉS: Lazítsa meg a 4 darab védőrácsrögzítő lapot úgy, hogy leveszi a 4 csavart és alátétet a (B) LÁNGFOGÓRÓL.

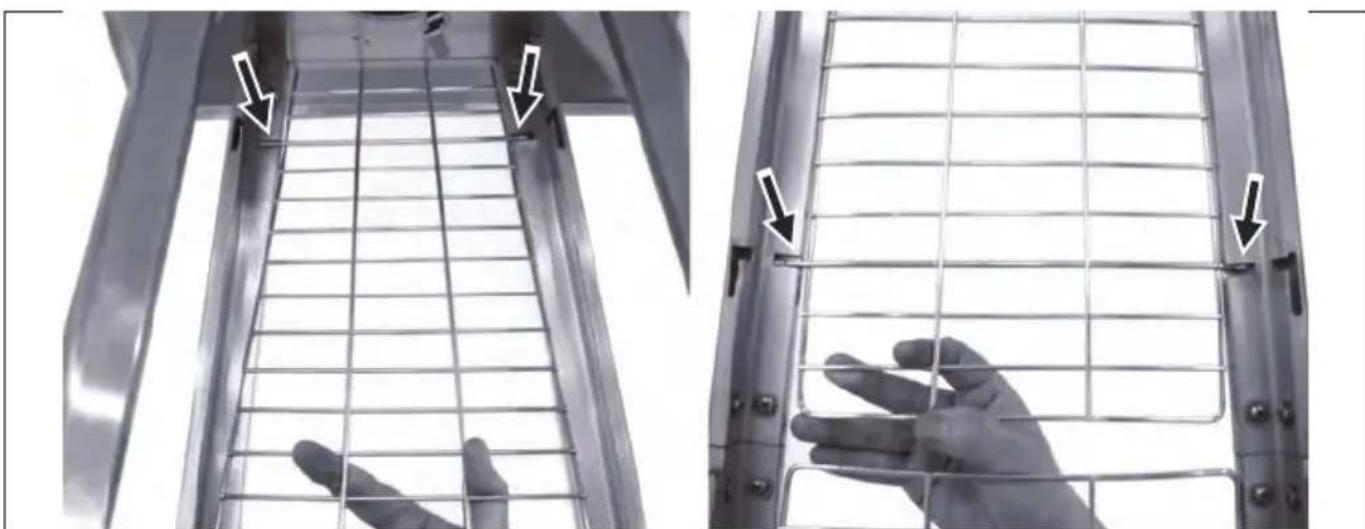

1. LÉPÉS: A 7. lépéshez hasonlóan igazítsa be és helyezze bele a 3 darab (C) felső védőrácsot a 3 darab (E) felső tartórúd belső nyílásaiba.

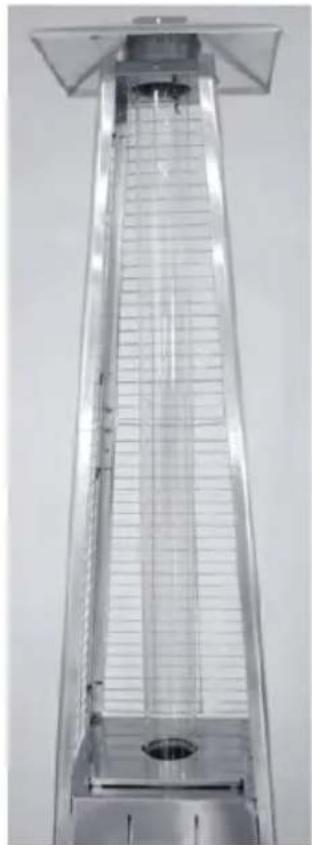

1. LÉPÉS: Tartsa meg a (G) üvegcsövet, és az egyik végét tolja bele a (B) lángfogóba, amíg el nem éri a lángfogó tetejét, majd a (G) üvegcső másik végét illessze bele a tartályház közepébe (az égő egység tetején). MEGJEGYZÉS: AZ ÜVEGCSŐ TÖRÉKENY, EZÉRT AZT LASSAN ÉS ÓVATOSAN SZÉRELJE BE!

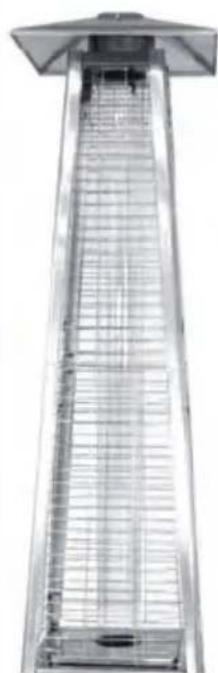

1. LÉPÉS: A 7. és 9. lépés megismétlésével szerelje fel az utolsó (D) alsó és a (C) felső védőrácsot. A 4 darab csavar és alátét segítségével helyezze vissza a 4 darab védőrácsrögzítő lapot a (B) LÁNGFOGÓRA.

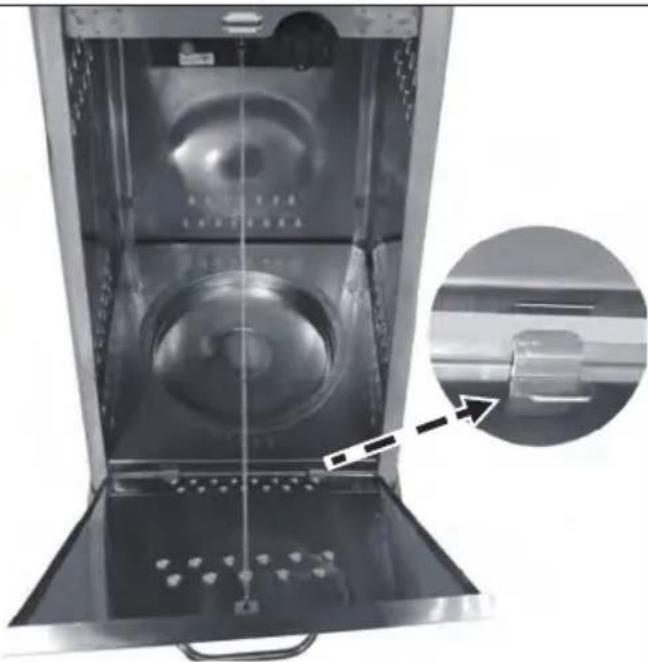

1. LÉPÉS: Helyezze be és rögzítse az ajtót a tartályház (K) egységéhez, majd csatlakoztassa az (L) láncot a (J) égő egységhez.

FIGYELEM: Amikor Butune-gázt 50mbar üzemi nyomáson használnak, a lángvédő gyűrűt (B rész) el kell távolítani.

Használati utasítás

Első használat előtt, valamint a gázpalack minden cseréje után, a begyújtás előtt a gázellátó rendszerből ki kell hajtani a levegőt. Ehhez fordítsa el a vezérlógombot balra, az őrláng beállításba. Nyomja be a gombot és tartsa benyomva 3 percig a gyújtás megkísérlése előtt.

Elem cseréje

Balra forgatva vegye le az impulzusgyújtó fedelet a (J) égő egységről. Helyezzen be 1 darab AAA ele- met. Az elem negatív vége nézzen előrefelé, majd

Az örláng begyújtása

• Minden használat előtt ellenőrizze le az összes csatlakozást.
• Kapcsolja be a gázellátást.

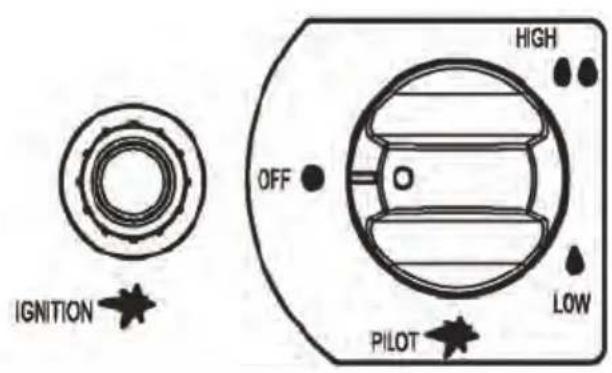

• Nyomja be és fordítsa el a gombot balra a PILOT állásba, lásd a jobb oldali képet.
• Tartsa benyomva a gombot és addig nyomogassa az IGNITION gombot, amíg az örláng ki nem gyullad, majd tartsa tovább benyomva a gombot 10 másodpercig, amíg az örláng égve nem marad a gomb elengedése után.
• Ha az örláng jelzés nem gyullad ki vagy nem marad égve, nyomja be a gombot, fordítsa el jobbra az OFF állásba, majd ismételje meg a műveletet.

A teraszfűtő begyújtása

• Az örláng jelzésnek világítania kell és a gombnak PILOT állásban kell lennie.
• Tartsa finoman lenyomva a gombot, majd fordítsa el balra a LOW állásba.
• Amikor a szita fényesen izzik, fordítsa el a gombot jobbra a LOW állásból a HIGH állásba szükség szerint.

Újra gyújtás

• Fordítsa a vezérlőgombot OFF állásba.
• Az örláng újra gyújtása előtt várjon legalább 5 percig, hogy a gáz el tudjon oszlani.

Kioltás

• Tartsa benyomva a gombot és fordítsa el jobbra az „OFF” állásba.
• Használat után zárja el a gázpalack vagy a szabályozó szelepét.
• Zárja el a gázpalackot és várja meg, hogy a be-rendezés lehüljön, mielőtt mozgatni kezdené.

helyezze vissza az impulzusgyújtó fedelet jobbra forgatva.

Megjegyzés: Első bekapcsoláskor az égő zajos lehet. A túl hangos zaj elkerüléséhez kapcsolja a vezérlógombot örláng helyzetbe. Ezt követően kapcsolja a kívánt melegítési fokozatra.

- Ismételje meg a „Begyújtás” lépéseit

Megjegyzés: Használat után a hőleadó egység bizonyos elszíneződése normális jelenség. Használatán után zárja el a szabályozót, a berendezés mozgatása előtt várja meg, amíg az lehül.

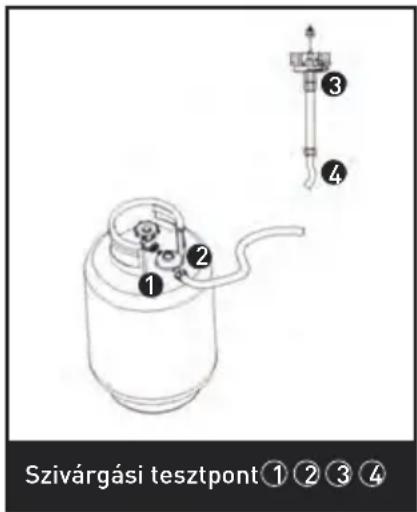

Szivárgásvizsgálat

SZIVÁRGÁS VIZSGÁLATÁHOZ TILOS NYÍLT LÁNGOT HASZNÁLNI. DOHÁNYZÁS KÖZBEN TILOS A SZIVÁRGÁST MEGVIZSGÁLNI.

A berendezés gázcsatlakozásait a gyárban szivárgásvizsgálatnak vetették alá a kiszállítás előtt.

A berendezésen rendszeresen kell szivárgásvizsgálatot végezni, illetve gázszag észlelése esetén haladéktalanul.

• Készítsen szappanos oldatot 1 rész folyékony mosogatószer és 3 rész víz felhasználásával. A szappanos oldatot felvihetik mosószeres flakonból, illetve ecsettel, vagy egy rongydarabbal a fenti ábrán mutatott vizsgálati pontokra.
• A gázszivárgás vizsgálatának ebben a fázisában a gázpalack szelepe legyen zárva. Miután felvitte a szappanos oldatot a gázcsatlakozókra, nyissa meg a gázpalack szelepét.
• Szivárgás esetén buborékok képződnek a szappanos oldatban.

- Szivárgás észlelése esetén zárja el a gázellátást. Húzza meg a szivárgó szerelvény csatlakozásait, majd nyissa meg a gázellátást és ellenőrizze újra.

Gázzal szembeni követelmények

• Tilos olyan gázpalackot használni, aminek a háza, szelepe, gallérja, vagy talpgyűrűje sérült. A behorpadt vagy rozsdás gázpalack veszélyes lehet, ezért a gázszolgáltatóval be kell vizsgáltatni.
• Ezt a berendezést tilos szabályozás nélküli gázellátásra kötni.
• Amikor a berendezést nem használják, a gázpalackot el kell zárni.

- A palack csatlakoztatásakor mindig végezzer szivárgásvizsgálatot a gázcsatlakozókon. Ha a vizsgálóoldatban buborékok keletkeznek, tilos használatba venni. Szivárgás vizsgálatához tilos lángot használni. ot use. Never use a flame to test for leaks.

Csatlakoztatás gázpalackhoz

• Érdemes 9 kg-os vagy a gázszolgáltató által java-solt megfelelő gázpalackot használni.
• A készülékek adattábláján feltüntetett kategóriának és országnak megfelelő, jóváhagyott gázszabályzót kell használni. A jóváhagyott rugalmas tömlő a nemzeti feltételek függvényében változhat, figyelembe kell venni a helyi előírásokat, mert eltérhetnek.
• FIGYELEM: A csövek összeszerelését a rendeltetési ország képesített szakemberének kell elvégeznie.

• A gázpalackot csak kültéren vagy jól szellőztetett területen cserélje, nyílt lángtól és minden más gyújtóforrástól távol (mint például gyertya, cigarette vagy más, lángot előállító készülék....).

• A gázpalackot csak függőleges helyzetben szabad használni.

• Zárja el a fütőberendezést a vezérlögombot teljesen jobbra fordítva.
• Zárja el a gázpalack csapját és csatlakoztassa rá a szabályozót a gázpalackra.
• Szorosanhúzzon meg minden csatlakozást, használjon villáskulcsot, ahol lehetséges. A palackot a palack alapra kell elhelyezni.
• A gázpalackot felszerelés közben a ház belsejében lévő palackszíjjal kell rögzíteni.
• Minden csatlakozást ellenőrizni kell szappanos vízzel. Szivárgás észlelése esetén a csatlakozást meg kell húzni és a vizsgálatot újra el kell végezni.

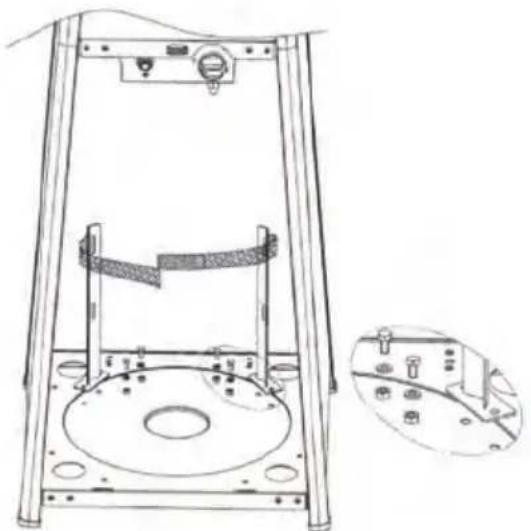

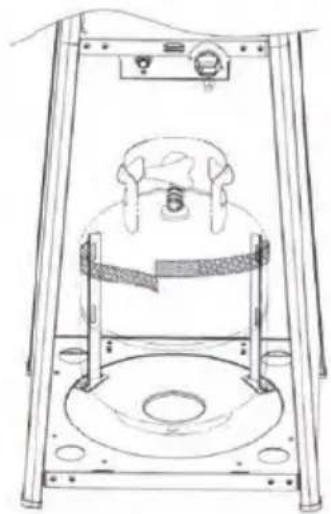

A gázpalack rögzítése

• Rögzítse a tépőzáras szalagok mindkét tartóját az alapra 4 db M6 * 12 csavar, M6 alátét és M6 anyák segítségével.
• Helyezzen gázpalackot a tartály házába.
• Csatlakoztassa a gázpalackot a szabályzóhoz. Kövesse a szabályzóhoz csatolt útmutató a gázpalack szabályzóhoz való csatlakoztatásáról.

- Ragassza össze a tépőzáras szalagokat a fenti ábra szerint. A szalagoknak megfelelő feszességgel kell rendelkezniük a gázpalack vonatkozásában.

VIGYÁZAT: Vigyázzon, hogy a tépőzáras szalagok NE feszítsék a szabályozó egységet.

Fontos biztonsági szabályok

Kültéren vagy jól szellőző helyen használható.

A jól szellőző hely alapterületének legalább 25%-anyitott terület legyen.

A felszín a falfelületek összege.

A berendezés használata zárt térben veszélyes és TILOS.

Gyermekeknek és felnőtteknek is tisztában kell lennie azzal, hogy a berendezés működésekor az oszlop fölötti tér nagyon meleg. A fűtőberendezés közelében tartózkodó gyermekeket felügyelni kell.

TILOS a fütőberendezésre bármit ráakasztani, ideértve bármilyen ruházatot vagy más éghető tárgyat.

TILOS a berendezést üzemeltetni, ha nincs megfelelően összeszerelve a visszaverő felülettel.

Tarlsa be az éghető anyagoktól tartandó minimális távolságot.

Karbantartás

A következő karbantartási tevékenységeket rendszeres időközönként el kell végezni, hogy a fűtőberendezésének kiváló teljesítményét hosszú évekig élvezhesse:

• Tartsa tisztán a külső felületeket.
• Tisztításhoz használjon meleg szappanos vizet. Soha ne használjon gyúlékony vagy korrodáló tisztítószert.
• A berendezés tisztítása közben ügyeljen, hogy az égő és az örláng körüli terület mindig szárazon maradjon. Ha a gáz kezelőszerveket bármilyen módon víz éri NE PRÓBÁLJA meg használni. Ezeket ki kell cserélni.

- A levegő áramlást nem szabad eltorlaszolni. Tartsa tisztán a kezelőszerveket, az égőt és a levegő keringési útvonalait. Az esetleges eltorlaszolás jelei a következők:

- Gázszag és a láng színe extrém sárgára változik.

- A fütőberendezés NEM éri el a kívánt hőmérsékletet.

• A fütőberendezés izzása jelentősen egyenetlen.
• A fütöberendezésböl pattogó hang hallatszik.
• Pókok és rovarok képesek megtelepedni az égőben vagy a nyílásokban. Az ilyen veszélyes állapot miatt a fűtőberendezés megrongálódhat és a használata nem lesz biztonságos. Az égő furatainak tisztítását erős csőtisztítóval végezze. Sűrített levegő segíthet a kisebb részecskék eltávolításában.
• A koromlerakódás tüzveszélyt okozhat. Bármilyen koromlerakódás kialakulása esetén meleg szappanos vízzel tisztítsa meg a kupolát és a hőleadót.

Megjegyzés: sós levegős környezetben (mint például tengerparton) a korrózió könnyebben ki tud alakulni a normál környezethez képest. Ellenőrizze rendszeresen a korrodált részeket és intézkedjen a javításukról azonnal.

Szerviz munkák

- Vegye fel a kapcsolatot a helyi kereskedővel a berendezés szervizelésével és az alkatrészeinek cseréjével kapcsolatban. A berendezés szervizelését csak meghatalmazott személy végezheti.

- VIGYÁZAT: tilos nem engedélyezett alkatrészt vagy részegységet felhasználni ehhez a berende-

zéshez, kizárólag eredeti cserealkatrészeket és részegységeket használjon. Nem engedélyezett alkatrészek vagy részegységek használata esetén a garancia érvényét veszti és a berendezés használatának biztonsága sérül.

Tárolás

A berendezés beltéri tárolására nincsenek korlátozások abban az esetben, ha a palackot leszerelték a berendezésről.

Használatok közötti időben:

Fordítsa a vezérlőgombot OFF állásba

Zárja el a gázpalackot

A fütőberendezést függőleges, az időjárás közvetlen hatásaitól (mint például eső, hóvihar, jégverés, havazás, por, törmelékek) védett helyen kell tárolni. Szükség esetén fedje le a külső felületek védelméhez, és hogy a levegőjáratokban ne gyűljön össze a szennyeződés.

Megjegyzés: Lefedés előtt várja meg, hogy a berendezés lehüljön.

Használaton kívüli időszakban, illetve szállításkor: Fordítsa a vezérlögombot OFF állásba.

Csatlakoztassa le a gázpalackról és vigye egy biztonságos, jól szellőző kültéri helyre. TILOS olyan helyen tárolni, ahol a hőmérséklet meghaladja az 50 °C-ot.

A fütőberendezést függőleges, az időjárás közvetlen hatásaitól (mint például eső, hóvihar, jégverés, havazás, por, törmelékek) védett helyen kell tárolni. Szükség esetén fedje le a fütőberendezés külső felületei védelméhez, és hogy a levegőjáratokban ne gyűljön össze a szennyeződés.

Megjegyzés: Lefedés előtt várja meg, hogy a berendezés lehüljön

Hibaelhárítás

HIBA	A HIBÁVAL EGYIDEJÜ KÖRÜLMÉNY	ELHÁRÍTÁS
Az őrláng nem gyullad ki	A palack szelepe el van zárva Nyissa	meg a szelepet
	A nyílás vagy az őrláng csöve eldugult	Tisztítsa meg vagy cserélje ki a nyílást vagy az őrláng csövét.
	Levegő van a gázvezetékben	Nyissa meg a gázvezetéket és légtelenítse (a vezérlőgomb megnyomásával) maximum 1-2 percen keresztül, vagy amíg meg nem érzi a gáz szagát.
	A gáz nyomása alacsony	Cserélje ki a(z egyszer használatos) propán gázpalackot egy újra
	A gyújtóegység nem működik	Használjon gyufát az őrláng begyújtásához (gyufaszállartóval, lásd a képet); szerezzen be új gyújtóegységet és cserélje ki a régit
Az őrláng nem marad égve	Szennyeződés gyülemlett fel az őrláng körül	Távolítsa el a szennyeződét az őrláng környékéről
	A gázszelep és az őrláng egység közötti csatlakozás laza	Húzza meg a csatlakozót és végezzen szivárgásvizsgálatot
	A termoelem nem működik meg-felelően	Cserélje ki a termoelemet
Az égő nem ég	A gáznyomás alacsony	Cserélje ki a(z egyszer használatos) propán gázpalackot egy újra
	Eltömődés a nyílásban Szüntesse meg	az eltömődést
	A vezérlőgomb nincs „ON” állásban F	Fordítsa a vezérlőgombot „ON” állásba.
Az égő alacsony lánggal égMegjegyzés: A fűtőberendezést ne üzemeltesse 5 °C (40 °F) alatt	A gáznyomás alacsony	Cserélje ki a(z egyszer használatos) propán gázpalackot egy újra
	A külső hőmérséklet magasabb, mint 40 °F és a tartály kevesebb mint 25% töltöttséggel rendelkezik	Cserélje ki a(z egyszer használatos) propán gázpalackot egy újra
	Az ellátó tömlő meghajlott vagy összetekeredett	Egyenesítse ki a tömlőt és vizsgálja meg, hogy szivárog-e
	A vezérlőgomb teljes mértékben „ON” állasban van	Fordítsa a vezérlőgombot „OFF” állásba, várja meg, hogy szobahőmérsékletre hűljön, majd ellenőrizze az égőt és a nyílásokat, hogy nem tömődtek-e el
A hőleadó egység egyenetlenül izzikMegjegyzés: A hőleadó egység alsó 1 hüvelykes része nem izzik	A gáznyomás alacsony	Cserélje ki a(z egyszer használatos) propán gázpalackot egy újra
	Az alap nem vízszintes felületen helyezkedik el	Helyezze a fűtőberendezést vízszintes felületre
	A fűtőberendezés vízszintes Tisztítsa	meg az égőt
Felgyülemlett a korom Szennyeződés vagy bevonatréteg van a visszaverő felületen és a hőleadó egységen		Tisztítsa meg a visszaverő felületet és a hőleadó egységet
Sűrű, fekete füst	Eltömődés az égőben	Fordítsa a vezérlőgombot „OFF” állásba, hagyja lehűlni szobahőmérsékletre, távolít-sa el az eltömődést, majd tisztítsa meg az égőt kívül és belül is.

Garancia

A készülék működését befolyásoló minden olyan hibát, amely a vásárlást követő egy éven belül nyilvánvalóvá válik, ingyenes javítással vagy cserével kell javítani, feltéve, hogy a készüléket az utasításoknak megfelelően használták és karbantartották, és semmilyen módon nem bántalmazták vagy nem használták vissza. Az Ön törvényes jogait nem érinti. Ha a készüléket jótállás alapján igénylik, adja meg, hol és mikor vásárolta meg, és tüntesse fel a vásárlás igazolását (pl. átvételi elismervényt).

Folyamatos termékfejlesztési politikánkkal öszszhangban fenntartjuk a jogot arra, hogy előzetes értesítés nélkül megváltoztassuk a terméket, a csomagolást és a dokumentációt.

Visszadobás és környezet

A készülék leszerelésekor a terméket nem szabad más háztartási hulladékkal együtt ártalmatlanítani. Ehelyett az Ön felelőssége, hogy a hulladékkezelő berendezéseit átadja egy kijelölt gyűjtőhelyre. E szabály betartásának elmulasztása a hulladékártalmatlanításra vonatkozó vonatkozó rendelkezéseknek megfelelően büntetendő. A hulladékkezelő berendezések elkülönített gyűjtése és újrahasznosítása az ártalmatlanítás idején segít megőrizni a természeti erőforrásokat, és biztosítja, hogy az újrahasznosítás olyan módon történjen, amely védi az emberi egészséget és a környezetet.

Hatöbbet szeretne tudni arról, hogy hol dobhatja ki hulladékát újrahasznosításra, kérjük, forduljon helyi hulladékgyűjtő cégéhez. A gyártók és az importörök nem vállalnak felelősséget az újrafeldolgozásért, a kezelésért és az ökológiai ártalmatlanításért sem közvetlenül, sem állami rendszeren keresztül.

- HU: A változtalások, a nyomtatási és a belűzési hibák fenntartva.
