272404 - Apkure Hendi - Bezmaksas lietošanas instrukcija

Produkta veids	Gāzes sildītājs (ārējā apkure)
Zīmols	Hendi
Modelis	272404
Paredzētais lietojums	Ārpus telpām vai ļoti labi vēdināmās telpās, profesionālai lietošanai
Barošana	Butāna vai propāna gāze (atkarībā no reduktora)
Gāzes spiediens (butāns)	50 mbar (noņemiet liesmas apturēšanas gredzenu)
Ieteicamais balona veids	9 kg gāzes balons (vertikālā pozīcijā)
Kopējais augstums (aptuvens)	Aptuveni 2,2 m
Svars (aptuvens)	Aptuveni 15 kg
Galvenie materiāli	Tērauds (atstarotājs, deglis), stikls (caurule), metāla aizsargrežģi
Aizdedze	Impulsu pjezoelektriskā (iekļauta AAA baterija)
Pilotlāpa (pilot)	Manuāla aizdedze ar 10 sekunžu noturēšanu
Siltuma līmeņi	LOW un HIGH, rotējošs selektors
Drošība	Drošības termoelements (automātiska apstāšanās, ja pilotlāpa nodziest), noplūdes noteikšana ar ziepjūdeni
Drošības attālums	Vismaz 0,9 m no degošiem materiāliem
Montāža	Nepieciešams krustveida skrūvgriezis, aptuvenais laiks 45 minūtes
Kārtējā apkope	Tīrīšana ar siltu ziepjūdeni, ikmēneša cauruļu pārbaude
Remontējamība	Pieejamas rezerves daļas (atstarotājs, deglis, režģi, stikla caurule, termoelements utt.)
Garantija	12 mēneši (ražošanas defekti)
Uzglabāšana	Vertikāli, aizsargāts no laikapstākļiem, gāzes balons noņemts

Bieži uzdotie jautājumi - 272404 Hendi

Kā salikt Hendi 272404 gāzes sildītāju?

Izpildiet 12 instrukcijas soļus: sāciet ar degļa komplekta piestiprināšanu pie balona pārsega korpusa, pēc tam uzstādiet stabus, atstarotāju, aizsargrežģus un stikla cauruli. Izmantojiet krustveida skrūvgriezi un pēc montāžas pievelciet visas skrūves. Aprēķinātais laiks: 45 minūtes.

Kādu gāzes veidu izmantot un kāds spiediens?

Izmantojiet butāna vai propāna gāzi ar piemērotu reduktoru. Butānam darba spiediens ir 50 mbar (šajā gadījumā noņemiet liesmas apturēšanas gredzenu). Propānam skatiet datu plāksni.

Kā aizdedzināt gāzes sildītāju?

Atveriet gāzes padevi, pagrieziet selektoru uz PILOT, turiet to nospiestu un vairākas reizes nospiediet IGNITION pogu, līdz iedegas pilotlāpa. Turiet selektoru nospiestu 10 sekundes. Pēc tam pagrieziet uz LOW, lai aizdedzinātu galveno degli, pēc vajadzības regulējiet uz HIGH.

Ko darīt, ja pilotlāpa neiedegas?

Pārliecinieties, ka balona vārsts ir atvērts, ir gāze un pilotlāpas sprausla nav aizsērējusi. Ja caurulē ir gaiss, iztīriet, turot selektoru nospiestu 1–2 minūtes. Ja pjezoelektriskā aizdedze nedarbojas, izmantojiet sērkociņu.

Kā pārbaudīt gāzes noplūdes?

Pagatavojiet ziepjūdens šķīdumu (1 daļa trauku mazgāšanas līdzekļa uz 3 daļām ūdens). Uzklājiet to uz savienojumiem (① līdz ④ shēmā). Atveriet gāzi: burbuļi norāda noplūdi. Nekad neizmantojiet liesmu. Ja ir noplūde, aizveriet gāzi, pievelciet savienojumus un pārbaudiet vēlreiz.

Kāds drošības attālums jāievēro?

Saglabājiet vismaz 0,9 m attālumu starp ierīci un jebkuru degošu materiālu (mēbelēm, žalūzijām, apģērbu). Uzstādiet ierīci uz cietas, līdzenas virsmas telpā ar vismaz 25% atvērtu virsmu.

Kā tīrīt un apkopt sildītāju?

Notīriet ārējās virsmas ar siltu ziepjūdeni. Neizmantojiet uzliesmojošus vai kodīgus līdzekļus. Ikmēneša cauruļu un savienojumu pārbaude. Ja aizsērējis, notīriet degli un sprauslas ar cauruļu tīrītāju. Sāļā atmosfērā ātri noņemiet rūsas punktus.

Vai es varu izmantot ierīci iekštelpās?

Nē, šī ierīce ir paredzēta tikai lietošanai ārpus telpām vai ļoti labi vēdināmās telpās. Izmantošana iekštelpās rada nosmakšanas un ugunsgrēka risku.

Ko darīt, ja ir oglekļa nogulsnes vai melni dūmi?

Oglekļa nogulsnes norāda uz aizsērējušu degli vai nepareizu regulējumu. Izslēdziet ierīci, ļaujiet tai atdzist, pēc tam notīriet atstarotāju un emitētāju. Ja melnie dūmi turpinās, deglis var būt aizsērējis: notīriet degļa iekšpusi un ārpusi.

Kā uzglabāt ierīci ziemā?

Aizveriet balona vārstu, pagrieziet selektoru uz OFF, noņemiet gāzes balonu un uzglabājiet to labi vēdināmā vietā ārpus telpām (temperatūra <50°C). Uzglabājiet sildītāju vertikāli, aizsargātu no laikapstākļiem. Pārklājiet to pēc pilnīgas atdzišanas.

LIETOŠANAS INSTRUKCIJA 272404 Hendi

LV: Pirms iekārtas izmantošanas rūpīgi izlasiet šo lietošanas instrukciju.

LV: Saglabajiet šos norādijumus kopā ar ierīci.

LV: Izmantojiet tikai ārpus telpām.

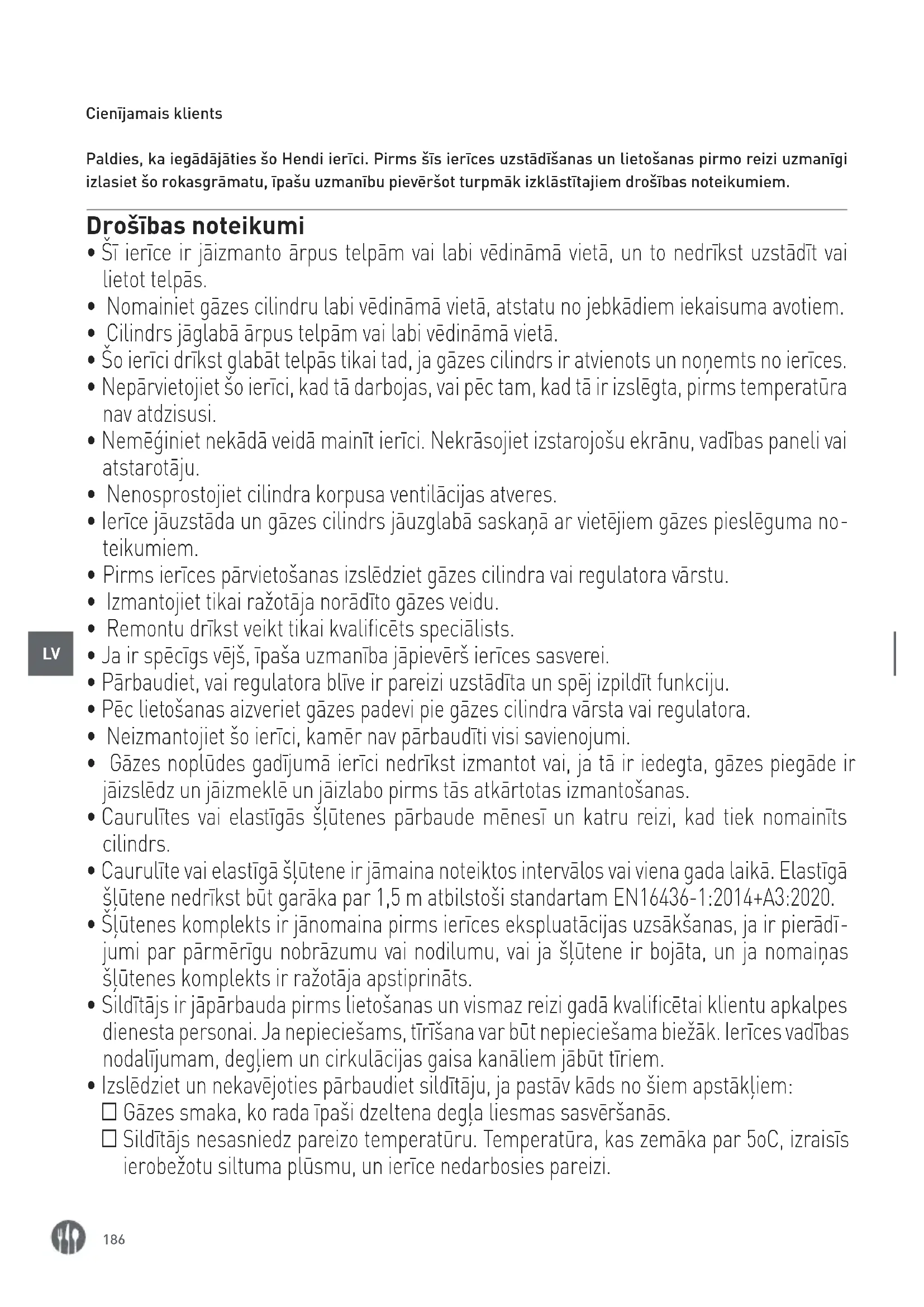

Paldies, ka iegādājāties šo Hendi ierīci. Pirms šīs ierīces uzstādīšanas un lietošanas pirmo reizi uzmanīgi izlasiet šo rokasgrāmatu, īpašu uzmanību pievēršot turpmāk izklāstītajiem drošības noteikumiem.

Drošības noteikumi

• Šī ierīce ir jāizmanto ārpus telpām vai labi vēdināmā vietā, un to nedrīkst uzstādīt vai lietot telpās.
• Nomainiet gāzes cilindru labi vēdināmā vietā, atstatu no jebkādiem iekaisuma avotiem.
• Cilindrs jāglabā ārpus telpām vai labi vēdināmā vietā.
• Šo ierīci drīkst glabāt telpās tikai tad, ja gāzes cilindrs ir atvienots un noņemts no ierīces.
• Nepārvietojiet šo ierīci, kad tā darbojas, vai pēc tam, kad tā ir izslēgta, pirms temperatūra nav atdzisusi.
• Nemēginiet nekādā veidā mainīt ierīci. Nekrāsojiet izstarojošu ekrānu, vadības paneli vai atstarotāju.
• Nenosprostojiet cilindra korpusa ventilācijas atveres.
• lerīce jāuzstāda un gāzes cilindrs jāuzglabā saskaṇā ar vietējiem gāzes pieslēguma no-teikumiem.
• Pirms ierīces pārvietošanas izslēdziet gāzes cilindra vai regulatora vārstu.
• Izmantojiet tikai ražotāja norādīto gāzes veidu.
• Remontu drīkst veikt tikai kvalificēts specialists.
• Ja ir spēcīgs vējš, īpaša uzmanība jāpievērš ierīces sasverei.
• Pārbaudiet, vai regulatora blīve ir pareizi uzstādīta un spēj izpildīt funkciju.
• Pēc lietošanas aizveriet gāzes padevi pie gāzes cilindra vārsta vai regulatora.
• Neizmantojiet šo ierīci, kamēr nav pārbaudīti visi savienojumi.
• Gāzes noplūdes gadījumā ierīci nedrīkst izmantot vai, ja tā ir iedegta, gāzes piegāde ir jāizslēdz un jāizmeklē un jāizlabo pirms tās atkārtotas izmantošanas.
• Caurulītes vai elastīgās šlūtenes pārbaude mēnesī un katru reizi, kad tiek nomainīts cilindrs.
• Caurulīte vai elastīgā šlūtene ir jāmaina noteiktos intervālos vai viena gada laikā. Elastīgā šlūtene nedrīkst būt garāka par 1,5 m atbilstoši standartam EN16436-1:2014+A3:2020.
• Šlūtenes komplekts ir jānomaina pirms ierīces ekspluatācijas uzsākšanas, ja ir pierādī-jumi par pārmērīgu nobrazumu vai nodilumu, vai ja šlūtene ir bojāta, un ja nomaiņas šlūtenes komplekts ir ražotāja apstiprināts.
• Sildītājs ir jāpārbauda pirms lietošanas un vismaz reizi gadā kvalificētai klientu apkalpes dienesta personai. Ja nepieciešams, tīrīšana var būt nepieciešama biežāk. lerīces vadības nodalījumam, degliem un cirkulācijas gaisa kanāliem jābūt tīriem.
• Izslēdziet un nekavējoties pārbaudiet sildītāju, ja pastāv kāds no šiem apstākliem:
  □ Gāzes smaka, ko rada īpaši dzeltena degla liesmas sasvēršanās.
  □ Sildītājs nesasniedz pareizo temperatūru. Temperatūra, kas zemāka par 5oC, izraisīs ierobežotu siltuma plūsmu, un ierīce nedarbosies pareizi.

□ lerīce lietošanas laikā sāk radīt poplēšanas trokšņus (nedaudz poplēšanas trokšņa ir normāla parādība, kad ierīce izdziest).

• Regulators un šlūtenes komplekts jāatrodas ārpus celiem, kur cilvēki var to pārbīdīt, vai vietā, kur šlūtene netiks nejauši bojāta.
• Sildītāja apkopei jebkurš aizsargs vai cita aizsargierīce pirms sildītāja lietošanas jānō maina.
• Bērni un pieaugušie jābrīdina par augstu virsmas temperatūru briesmām, un viņiem jāatrodas prom, lai izvairītos no apdegumiem vai aizdegšanās ar apģērbu.
• Bērni un mājdzīvnieki ir rūpīgi jāuzrauga, atrodoties sildītāja zonā.
• Apgērbus vai citus viegli uzliesmojošus materiālus nedrīkst pakārt no ierīces, novietot uz ierīces vai tās tuvumā.
• Nenovietojiet uz šīs ierīces priekšmetus, kā arī neatbalstiet pret to. Atsevišķi materiāli vai priekšmeti, kas tiek glabāti zem ierīces vai tās tuvumā, tiks pakļauti siltuma iedarbībai un var tikt nopietni bojāti.
• Nelietojiet un neuzglabājiet uzliesmojošus materiālus ierīces tuvumā.
• Nesmidziniet aerosolus ierīces tuvumā, kamēr tā darbojas.
• Vienmēr saglabājiet vismaz 0,9 m atstarpi no uzliesmojošiem materiāliem.
• Vienmēr novietojiet ierīci uz cietas, līdzenas virsmas. Vietai ar pilnu ventilāciju jābūt atvērtai vismaz 25% no virsmas laukuma. Virsmas laukums ir sienu virsmas summa.
• Šajā ierīcē esošo sprauslu nevar izņemt, un sprauslu ir izgatavojusi tikai ražotājs. lerīcei ir aizliegts pāriet no viena gāzes spiediena uz citu.
• Nepievienojiet gāzes cilindru tieši pie ierīces bez regulatora.
• Gāzes cilindrs jāuzstāda ar cilindra siksnu, kas atrodas korpusā, uzstādīšanas laikā.

Paredzētais pielietojums

• Šī ierīce ir paredzēta profesionālai lietošanai, un to drīkst izmantot tikai kvalificēti darbinieki.
• lerīceparedzēta tikai ārpus telpām vai labi vēdināmām vietām. Izmantojot ierīci citos veidos, tā var tikt sabojāta vai gūt miesas bojājumus.

- Ierīces lietošana jebkādiem citiem nolūkiem uzskatāma par ierīces nepareizu izmantošanu. Lietotājs ir atbildīgs tikai par ierīces neatbilstošu lietošanu.

Patiosildītāja daļu saraksts

DALAS #	DALAS NOSAUKUMS	ATTELS		LIELAIS DAUDZUMS
A Reflektors				1
B Liesmas ekrāns				1
C	Režgu aizsargs — augšpusē			4
D	Režgu aizsargs — apakšējais			4
E Atbalsta stienis - augšējais				4
F Atbalsta stienis - apakšējais				4
G Stikla caurule				2
H Stikla caurules pievienošana				1
I Gumijas gredzens				1
J Degļa mezgls
K Tvertnes korpusa mezgls				1
L Kēde (savienota ar durvīm)				1

Aparatūra

DAŁAS #	DAŁAS NOSAUKUMS	ATTĘLS	LIELAIS DAUDZUMS	APRAKSTS
AA M6 vāciņa	uzgrieznis		4	Lai pievienotu atstarotāju un liesmas ekrānu.
BB	Standarta skrūves un paplāksne		4	M5 x 8 skrūve un M5 paplāksne.Lai piestiprinātu degļa mezglu pie tvertnes korpusa mezgla.

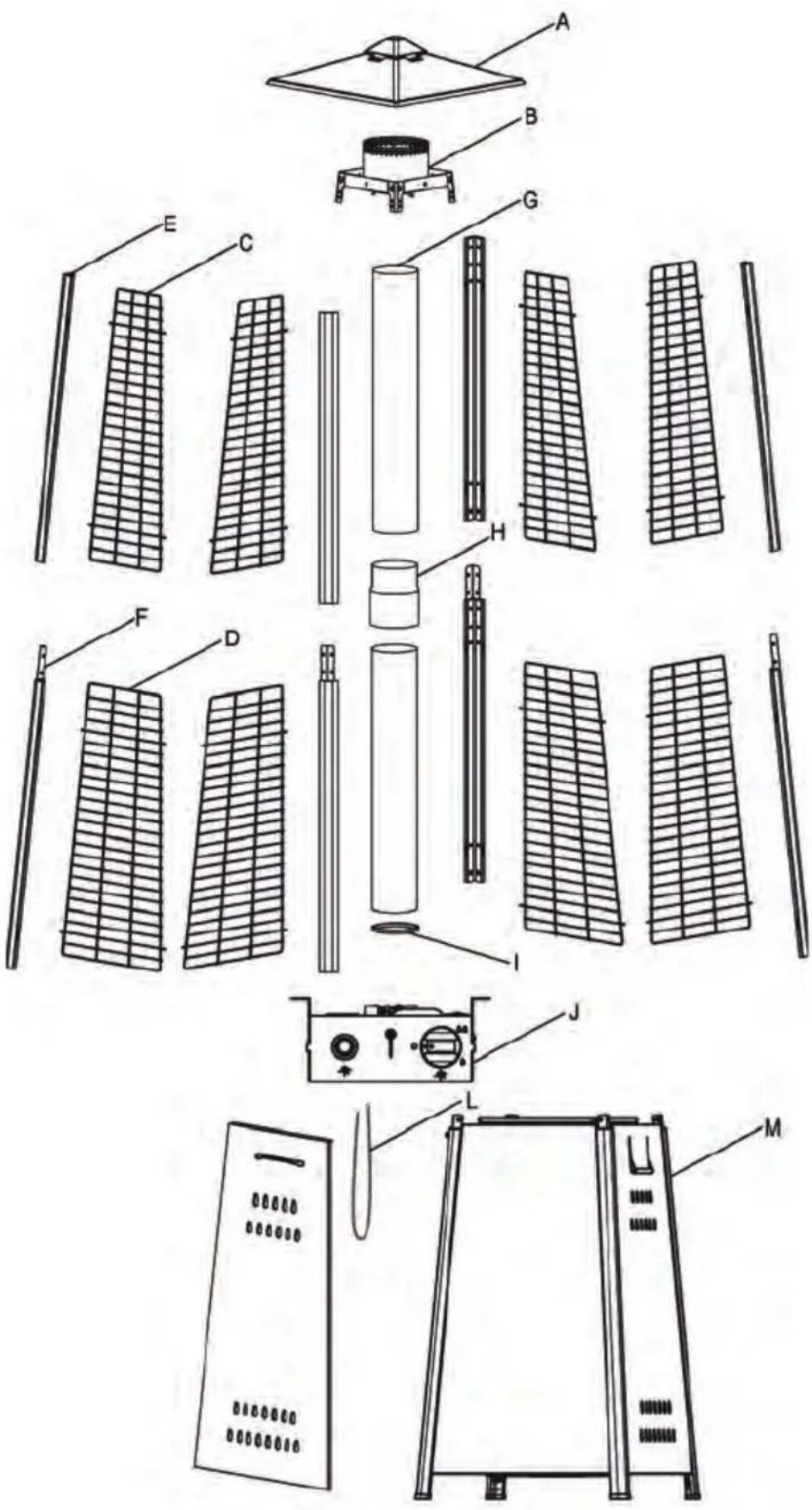

Paplašināts skats

Patio sildītāja bloks

Montāžas norādījumi

• Nepieciešamo rīku saraksts: Philip skrūvgriezis.
• Sūces noteikšanas škīdums - pirmā daļa mazgāšanas līdzekļa un trīs daļas ūdens.
• Sākumā valīgi salieciet visus uzgriežņus un bultskrūves. Pēc montāžas pabeigšanas pievelciet visus savienojumus. Tas atvieglo darbu un palielina ierīces stabilitāti.

• Pirms montāžas pārliecinieties, ka ir noņemts viss iesaiņojuma materiāls un aizsardzība pret caurlaidību.

• Var rasties nelielas aprīkojuma novirzes. Tā nav kvalitātes trūkums, taču to var uzlabot.

• Ja kāda no daļām trūkst vai ir bojāta, nemēģiniet samontēt šo produktu, sazinieties ar klientu ap-kalpošanas dienestu par nomaināmām daļām.
• Montāža jāveic uz līdzenas, neabrazīvas virsmas.
  • REGULÉJAMAIS MONTÄŽAS LAIKS: 45 minūtes.

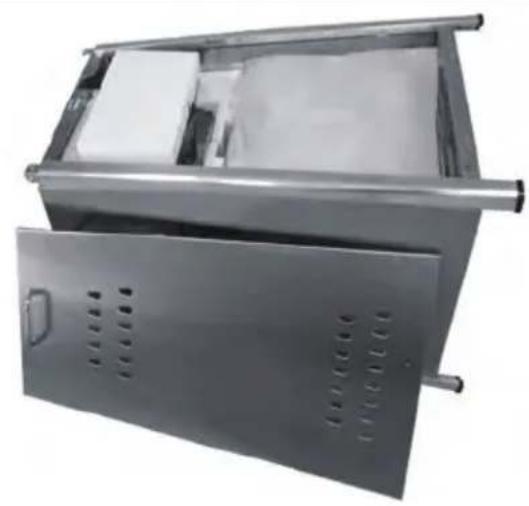

3, SOLIS: Atskrūvējiet 2 standarta skrūves un paplāksnes (BB) no atbalsta stieņa – apakšējās (F). levietojiet atbalsta stieni – augšējā (E) atbalsta stieni – apakšējā (F) un nostipriniet, izmantojot 2 gab. standarta skrūves un paplāksnes (BB). Atkārtojiet šo darbību, lai savienotu kreisās 3iestatījumu atbalsta joslas.

1. DARBIBA: 2 gab. standarta skrūvju un paplākšņu (BB) atskrūvēšana, kā bultiņa ir redzama atbalsta joslā – UPPER (E). Piestipriniet liesmas ekrānu (B) pie visa atbalsta stieņa augšdaļas un nostipriniet, izmantojot 2 gab. standarta skrūves un paplāksnes. Atkārtojiet šo darbību, lai savienotu liesmas ekrānu (B) ar kreiso 3sets visa atbalsta stieni.

1. DARBIBA: Atskrūvējiet 8 gab. standarta skrūves un paplāksnes (BB) no tvertnes korpusa mezgla augšdaļas (K). Pace- liet samontētās sildītāja augšējās daļas un novietojiet tās uz tvertnes korpusa. Spiediet atbalsta stieni, kā parādīts attēlā, un pārliecinieties, ka katrs atbalsta stienis ievietots spraugā. Nostipriniet apakšējā pozīcijā, izmantojot standarta skrūves un paplāksnes (BB).

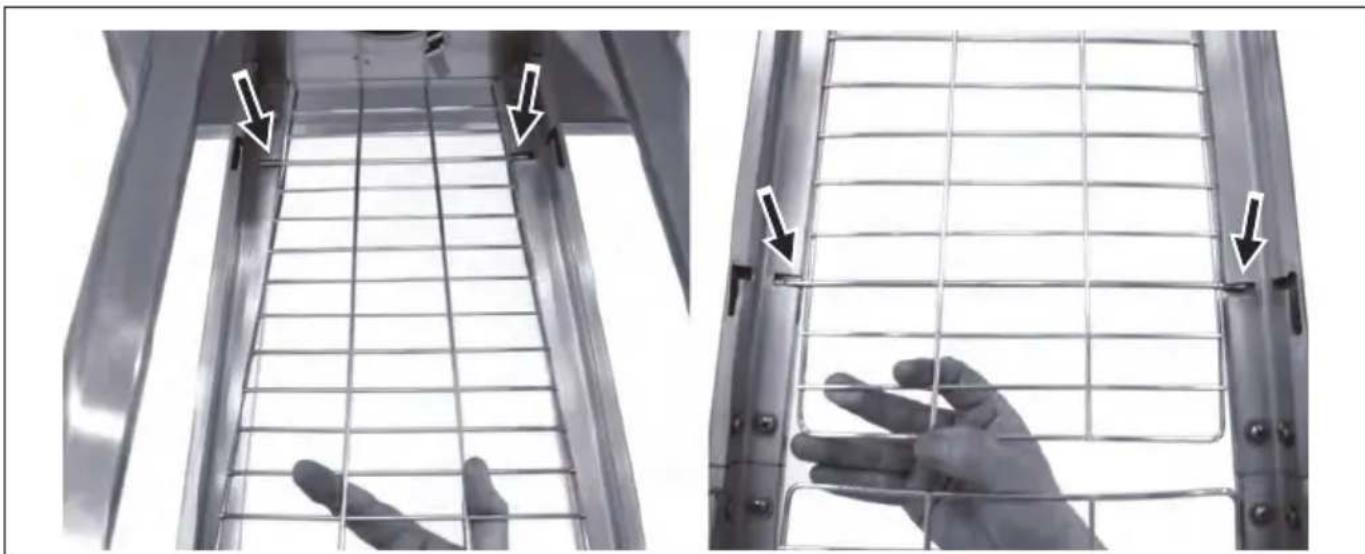

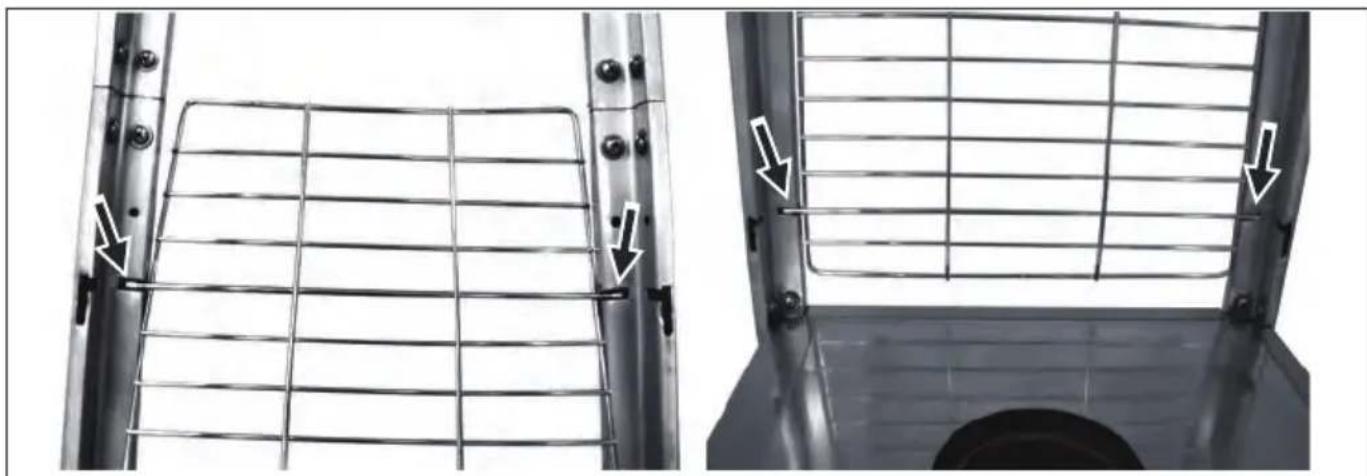

7. DARBIBA: Salāgojiet un ievietojiet tikla aizsargu — apakšējais (D) atbalsta stieņa iekšējās spraugās — apakšējais (F). Atkārtojiet šo darbību, lai ievietotu 2 gab. režga aizsargu — apakšējo (D).

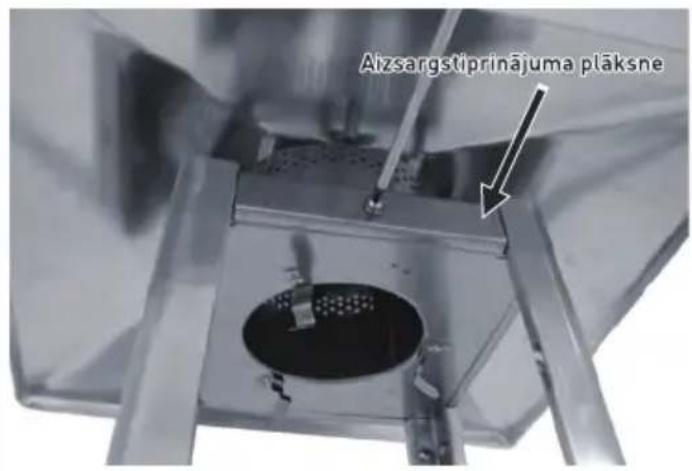

Aizsargstiprinājuma plāksne

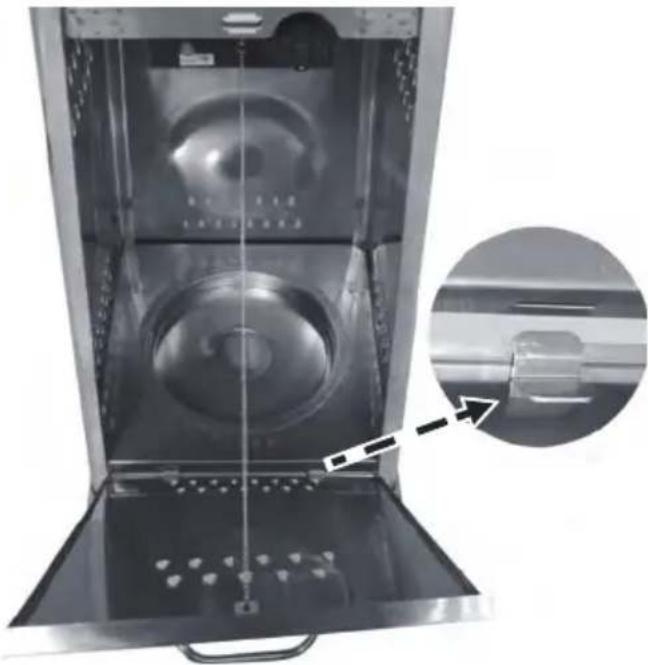

1. SOLIS: Iztukšojiet 4PCS aizsargkonstrukcijas plāksnes, atskrūvējot 4PCS skrūves un paplāksnes no FLAME EKRĀNA (B).

9. DARBIBA: Tāds pats kā 7. solim, lai salāgotu un ievietotu 3 gab. režga aizsargu – augšējais (C) iekšējos ligzdās 3 gab. atbalsta stienis – augšējais (E).

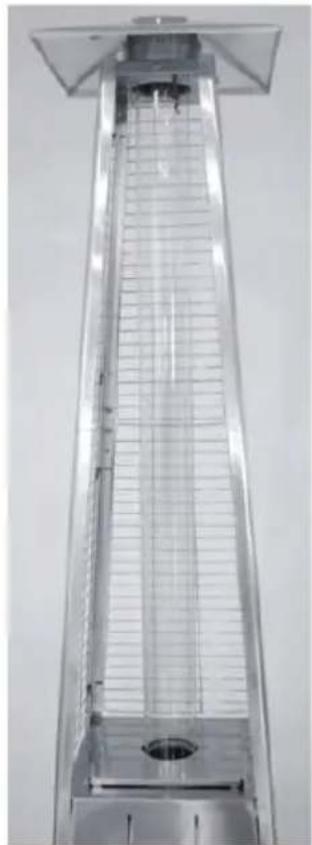

1. SOLIS: Turiet stikla cauruli (G) un ievietojiet vienu stikla caurules pusi liesmas ekrānā (B), līdz tā pieskaras liesmas ekrāna augšpusei, pēc tam ievietojiet otru stikla caurules (G) pusi tvertnes korpusa centrā (degļa mezgla augšpusē).

PIEZIME: STIKLA CAURULE IR TRAUSLA DALA, RÜPİGI UN LÊNI SALIECIET STIKLA CAURULI!

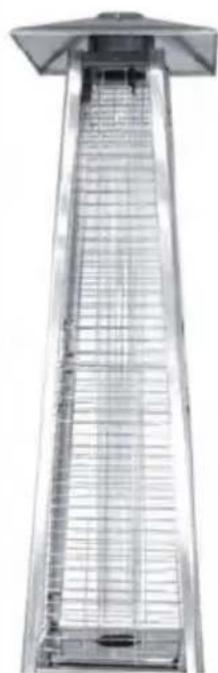

1. SOLIS: Atkārtojiet 7. un 9. soli, lai uzliktu pēdējo tīkla aizsargu - apakšējo (D) un tīkla aizsargu - augšējo (C). Nomainiet 4 gab. aizsargu stiprinājuma plāksnes uz FLAME SKRŪVES (B), izmantojot 4 gab. skrūves un paplāksnes.

BRĪDINĀJUMS: ja izmantojat butona gāzi zem 50 mbāru darba spiediena, jānoņem liesmas aizsarga gre-dzens (B daļa).

Lietošanas instrukcijas

Pirms pirmās lietošanas un pēc katras gāzes cilindra maiņas, gāzes padeves sistēma pirms aizdegšanas jāiztīra no gaisa! Lai to izdarītu, pagrieziet vadības regulatoru pretēji pulksteņa rādītāja virzienam līdz palīgiestatījumam. Piespiediet regulatoru un turiet to nospiestu 3 minūtes, pirms mēģiniet aizdegt.

Akumulatora nomaiņa

Nonemiet impulsu aizdedzes vāciņu no degļa mezgla (J), griežot vāciņu pretēji pulksteņrādītāja virzienam. Uzstādiet 1 AAA akumulatoru. Akumulatora negatīvais gals nodziest vispirms, pēc tam nomainiet impulsa aizdedzes vāciņu, pagriežot vāciņu pulksteņrādītāja virzienā.

Lai aizdegtu palīglampu

• Pirms katras lietošanas reizes pārbaudiet visus savienojumus.
  • leslēdziet galveno gāzes padevi.
• Nospiediet, lai pagrieztu vadības regulatoru pretēji pulksteņrādītāju kustības virzienam uz PI-LOT, skatiet labo fotogrāfiju.
• Turiet nospiestu pogu, atkārtoti nospiediet pogu IGNITION (Režimi) līdz iedegas pilota liesma, pēc tam 10 sekundes turiet nospiestu pogu, līdz pilots to atlaiž.
• Ja palīgierīce neaizdegas vai neiedegas, nos-piediet pārslēgu pulksteņa rādītāja virzienā, lai to OFF (izslēgtu) un atkārtojiet.

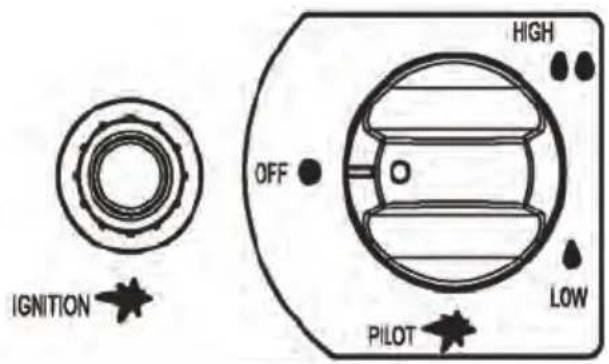

IGNITION OFF HIGH LOW PILOT

Lai aizdegtu aizkaves sildītāju

• Signāllampiņai jābūt izgaismotai un pogai jāi-estata PILOT (PILOTS).
• Turiet nospiestu pogu viegli un grieziet pretē- ji pulksteņrādītāju kustības virzienam stāvoklī LOW (ZEMS).
• Kad tīkls mirdz, pagrieziet pogu pulksteņrādītā-ju kustības virzienā no Low (ZEMS) uz HIGH (AUGSTS), kā nepieciešams.

Piezīme: Sākotnēji ieslēdzot degli, var atskanēt troksņains troksnis. Lai novērstu pārmērīgu degli, pagrieziet vadības regulatoru līdz vadības rokturim. Pēc tam pagrieziet regulatoru līdz vēla-majam karstuma līmenim.

Atkārtoti izgaismot

- Pagrieziet vadības regulatoru pozīcijā (IZSLĒGTS).

OFF• Nogaidiet vismaz 5 minūtes, lai ħautu gāzei izkliedēties, pirms mēginiet atkārtoti aizdegt palīgmehānismu.
- Atkārtojiet darbības ar "Gaisma".

Izdzēšanai

• Turiet nospiestu regulatoru un pagrieziet regulatoru pulksteņa rādītāja virzienā pozīcijā "OFF"
• Pēc lietošanas aizveriet gāzes cilindra vai regulatora vārstu.
• Pirms ierīces pārvietošanas aizveriet gāzes pu-delì un ħaujiet tai atdzist.

Piezīme: Pēc lietošanas zināma izstarotāja ekrāna izbalēšana ir normāla parādība. Pēc lietošanas aizveriet regulatoru, ľaujiet ierīcei atdzist un tikai tad pārvietojiet to.

Noplūdes pārbaude

Nekad neizmantojiet atklātu liesmu, lai pārbaudītu, vai nav noplūdes.

Nekad nenoplūžu tests smēkēšanas laikā.

Šīs ierīces gāzes pieslēgumi tiek pārbaudīti rūpnīcā pirms nosūtīšanas.

Šī ierīce periodiski jāpārbauda, vai tajā nav no-plūžu, un nekavējoties jāveic pārbaude, ja tiek kon-statēta gāzes smaka.

• leziepējiet škīdumu, izmantojot 1 daļu šķidro trauku mazgāšanas ziepju, uz 3 daļām ūdens. Ziepju škīdumu var uzklāt ar ziepju pudeli, suku vai lupatu vietās, kur ir konstatēta noplūde un parādīta iepriekšējā attēlā.
• Gāzes cilindra vārstam šajā noplūdes testa brīdī jābūt pozīcijā OFF (IZSLĒGTS). Kad ziep-ju šķīdums ir uzklāts uz gāzes savienojumiem, gāzes cilindra vārsts jāpagriež stāvoklī ON (IES-LĒGTS).
• Ziepjuburbuļi sāks veidoties ziepjūdenī, ja radīsies noplūde.

- Noplūdes gadījumā atslēdziet gāzes padevi. Pievelciet jebkurus sūces fitingus, pēc tam ieslēdziet un vēlreiz pārbaudiet gāzes padevi.

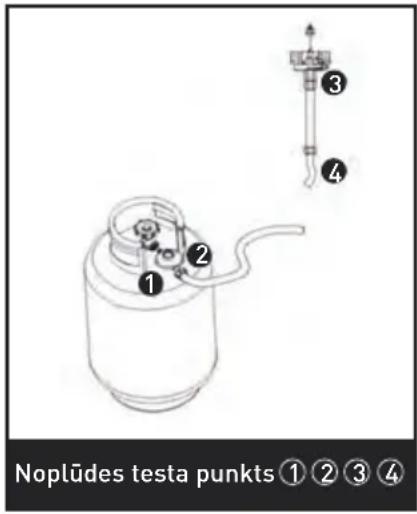

① ② ③ ④ Noplūdes testa punkts ① ② ③ ④

Prasības attiecībā uz gāzi

• Nekad nelietojiet gāzes cilindru ar bojātu korpusu, vārstu, gredzenu vai kājas gredzenu. Blīvētas vai rūsējošas gāzes tvertne var būt bīstama, un tā ir jāpārbauda gāzes piegādātājam.

• Nekādā gadījumā nepievienojiet šo ierīci neregulējamam gāzes avotam.

• Kad ierīce netiek lietota, izslēdziet gāzes cilindru.

• Vienmēr veiciet gāzes savienojumu noplūdes pārbaudi ikreiz, kad tiek pievienots cilindrs. Ja noplūdes pārbaudes škīdumā veidojas burbuļi, nelietojiet tos. Nekad neizmantojiet liesmu, lai pārbaudītu, vai nav noplūdes.

Pievienošana gāzes cilindram

• leteicams izmantot 9 kg gāzes balonu vai vērsties pie jūsu gāzes piegādālāja, lai saņemtu piemēro-tu gāzes balonu.
• Apstiprinātais gāzes regulators tiek lietots at-bilstoši datu plāksnītē minētajām ierīču kategorijām un valstīm. Apstiprināta lokana šļūtene var tikt mainīta, ja to pieprasa valsts apstākļi, un tā var atšķirties no vietējiem noteikumiem.
• Brīdinājums: caurulītes montāža jāveic kvalificē-tam galamērka valstu caurulītim.

• Nomainiet gāzes cilindrus tikai ārpus telpām vai labi vēdināmā vietā, kur nav atklātas liesmas vai citi aizdegšanās avoti (svece, cigarettes, citas ierīces, kas rada liesmas....).

• Gāzes cilindrs vienmēr jāizmanto vertikālā stāvoklī.

• Aizveriet sildītāja vadības pogu, pagriežot to līdz galam pulksteņrādītāja kustības virzienā.
• Aizveriet gāzes cilindra krānu un pēc tam pievie-nojiet regulatoru gāzes cilindram.
• Cieši pievelciet visus savienojumus ar uzgriežnu atslēgu, ja nepieciešams. Cilindrs jānovieto uz cilindra pamatnes.
• Gāzes cilindrs jāuzstāda ar cilindra siksnu, kas atrodas korpusā, uzstādīšanas laikā.
• Pārbaudiet noplūdes visos savienojumos, izman-tojot ziepjūdeni. Ja tiek konstatēta noplūde, pie-velciet savienojumu un vēlreiz veiciet pārbaudi.

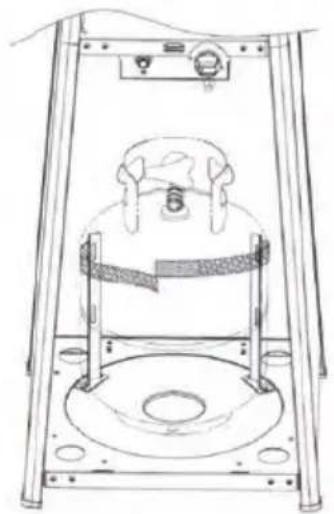

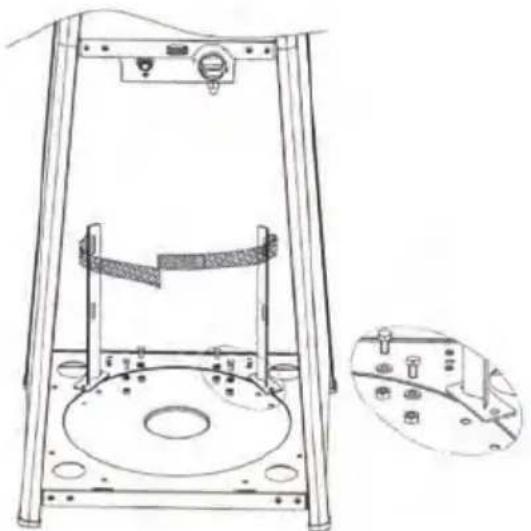

Gāzes cilindra nostiprināšana

• Piestipriniet abus liplentu kronšteinus pamatnes, izmantojot 4 gab. M6*12 skrūves, M6 paplāksni un Mónuts.
• Novietojiet gāzes cilindru tvertnes korpusā.
• Pievienojiet gāzes cilindru ar regulatoru. Skatiet regulatoram pievienotās instrukcijas par regulatora un gāzes cilindra pievienošanu.

pie• Salīmējiet liplentes kopā, kā parādīts attēlā. Lentēm ir jābūt pienācīgi nospriegotām attiecībā pret gāzes cilindru.

PIESARDZĪBA: Lūdzu, uzmanieties, lai līplentes būtu tīras. NEKAD NELIETOJIET regulatora mez-glu.

Svarīgi drošības noteikumi

Izmantošanai ārpus telpām vai vietās ar pasti-prinātu ventilāciju.

Vietai ar pilnu ventilāciju jābūt atvērtai vismaz 25% no virsmas laukuma. Virsmas laukums ir sienu virsmas summa.

Šīs ierīces lietošana slēgtās telpās var būt bīstama un ir AIZLIEGTA.

Strādājot ar šo sildītāju, bērniem un pieaugušajiem jāzina, ka virs staba ir augsta darba temperatūra.

Sildītāja tuvumā rūpīgi jāuzrauga bērni.

NEKAD nekarājiet uz šī sildītāja neko, ieskaitot apgērbu vai jebkurus citus viegli uzliesmojošus priekšmetus.

NELIETOJIET šo sildītāju, ja tas nav pilnībā samontēts ar tā atstarotāju vietā. levērojiet minimālās atstarpes no uzliesmojošiem materiāliem.

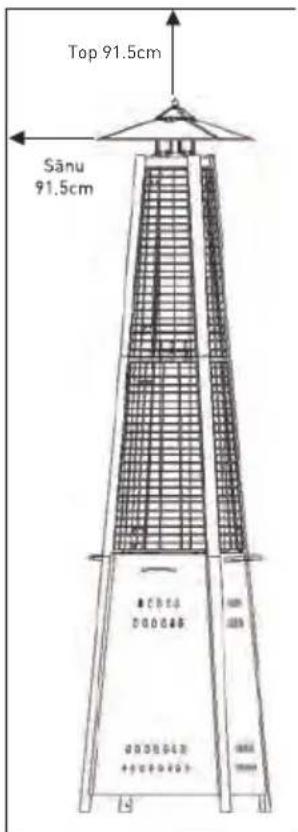

Top 91.5cm Sānu 91.5cm

Apkope

Lai baudītu sildītāja izcilu veiktspēju daudzu gadu garumā, regulāri veiciet tālāk norādītās apkopes darbības.

• Uzturiet ārējās virsmas tīras.
• Tīrīšanai izmantojiet siltu ziepjūdeni. Nekad neizmantojiet uzliesmojošus vai kodīgus tīrīšanas līdzekļus.
• Mazgājot iekārtu, vienmēr pārliecinieties, ka tā ir sausa ap degli un palīgierīci. Ja gāzes regulators ir pakļauts ūdens iedarbībai, NEMĒGINIET to li-etot. Tā ir jānomaina.

- Gaisa plūsmai nav jābūt nosprostotai. Turi-et vadības ierīces, degļus un cirkulācijas gaisa kanālus tīrus. lespējamās bloķēšanas pazīmes ietver:

- Gāzes smaka ar ľoti dzeltenu liesma nosvēršanos.

• Sildītājs NEDRĪKST sasniegt vēlamo temperatūru.
• Siltuma spožums ir pārāk nevienmērīgs.
• Sildītājs rada popping trokšņus.
• Zirneklcilvēki un kukaini var atrasties deglī vai atverēs. Šis bīstamais stāvoklis var sabojāt sildītāju un padarīt to nedrošu lietošanai. Iztīriet degļa atveres, izmantojot lielas noslodzes cauruļu tīrītāju. Saspiests gaiss var palīdzēt attīrīt mazākās daļiņas.
• Oglekļa nogulsnes var radīt ugunsgrēka risku. Ja veidojas oglekļa nosēdumi, iztīriet kupolu un dzinēju ar siltu ziepjūdeni.

Piezīme: sāls-gaisa vidē (piemēram, jūras tuvumā) korozija notiek ātrāk nekā parasti. Bieži apārbaudiet korodētās vietas un nekavējoties salabojiet.

Apkope

• Lūdzu, sazinieties ar vietējo izplatītāju par šīs ierīces apkopi un tās detaļu nomaiņu. Ierīces apkopi drīkst veikt tikai pilnvarots personāls.
• PIESARDZĪBA: Neizmantojiet šai ierīcei neatļautas daļas vai komponentus, izmantojiet tikai

originālās iekārtas rezerves daļas un komponentus. Neautorizētu daļu vai komponentu izmantošana anulēs garantiju un var radīt nedrošus apstāklus.

Uzglabāšana

Uzglabājot ierīci telpās, nav ierobežojumu, ka cilindrs tiek izņemts no ierīces.

Starp lietošanas reizēm:

• Pagrieziet vadības regulatoru pozīcijā IZSLĒGTS.
• IZSLĘDZIET gāzescilindru.

Novietojiet sildītāju vertikāli vietā, kas ir aizsargāta no tiešas saskares ar skarbiem laikapstākļiem (piemēram, lietus, lūkas, krusas, sniega, putekļiem un gružiem).

Ja nepieciešams, pârsegs, lai aizsargātu ārējās virsmas un novērstu gaisa kanālu uzkrāšanos.

Piezīme: Pirms pārklāšanas pagaidiet, līdz sildītājs ir atdzisis.

Ilgstošas bezdarbības periodā vai pārvadājot:

• Pagrieziet vadības regulatoru pozīcijā IZSLĒGTS.
• Atvienojiet gāzes cilindru un pārvietojiet to uz drošu, labi vēdināmu vietu ārpus telpām. NEU-ZGLABĀJIET vietā, kas pārsniedz 50°C.

Novietojiet sildītāju vertikāli vietā, kas ir aizsargāta no tiešas saskares ar skarbiem laikapstākliem (piemēram, lietus, lūkas, krusas, sniega, putekliem un gružiem).

Ja nepieciešams, apsedziet sildītāju, lai aizsargātu ārējās virsmas un novērstu gaisa kanālu uzkrāšanos.

Piezīme: Pirms pārsegšanas pagaidiet, līdz sildītājs ir atdzisis.

Traucējummeklēšana

JA PROBLEMA IR	UN ŠIS NOSACIJUMS PASTAV	TAD RIKOJIETIES ŠADI
Pilotprojektors nedegs	Cilindra värsts ir aizvērts	Atvērts vārsts
	Atveres vai palīgcaurules nosprostojums	Notīriet vai nomainiet atveri vai palīgcauruli
	Gaiss gāzes līnijā	Atveriet gāzes cauruļvadu un izlaidiet to (piespiežot vadības regulatorul) uz ne vairāk kā 1-2 minūtēm vai līdz brīdim, kad saožat gāzi
	Zems gāzes spiediens	Nomainiet propāna gāzes (vienreizlietojamo) cilindru ar jaunu cilindru
	Aizdedzes atteice	Izmantojiet sakritības ar gaismas palīgierīci (ar sakritības turētāju, skatīt attēlu**); iegūstiet jaunu aizdedzi un nomainiet
Pilotprojektors nepaliks apgaismots	Netīrumu uzkrāšanās ap palīgierīci Netīrumu tīrīšana no pilota
	Valīgs savienojums starp gāzes vārstu un palīgmehānisma mezglu	Pievelciet savienojumu un pārbaudiet nopūdi
	Termoelements nedarbojas pareizi Nomainiet termopāri
Deglis neiedegas	Gāzes spiediens ir zems	Nomainiet propāna gāzes (vienreizlietojamo) cilindru ar jaunu cilindru
	Atveres nosprostojums Nosprostojuma likvidēšana
	Vadības regulators neatrodas "IESL" pozīcijā	Pagrieziet vadības regulatoru stāvoklī "ON" (IESLēGTS)
Degla liesma ir zema Piezīme: Nelietojiet sildītāju temperatūrā, kas ir zemāka par 5 °C (40 °F)	Gāzes spiediens ir zems Nomainiet gāzes cilindru
	Temperatūra ārpus telpām ir augstāka par 5 °C (40 °F), un tvertne ir mazāka par 25% no pilnas temperatūras	Nomainiet gāzes cilindru
	Padeves šlūtene ir salocīta vai salocīta	Iztaisnojiet šlūteni un veiciet nopūlūdes pārbaudi uz šlūtenes
	Vadības regulators ir pilnībā "IESL"	Pagrieziet vadības regulatoru pozīcijā "OFF", laujiet tam atdzist līdz istabas temperatūrai un pārbaudiet, vai deglis un atveres nav nosprostojušās
Nevienmērīga kvēls Piezīme: Apakšējā 2,5 cm lielajā izstarojumā parasti nespīd	Gāzes spiediens ir zems Nomainiet gāzes cilindru
	Pamatne neatrodas uz līdzenas virsmas	Novietojiet sildītāju uz līdzenas virsmas
	Sildītājs nav līmenisks Līmeņa sildītājs
Oglekļa uzkrāšanās	Netīrumi vai plēve uz atstarotāja un izstarotāja	Iztīriet atstarotāju un izstarotāju
Bieza melna dūmu plūsma	Degla nosprostojums	Pagrieziet vadības regulatoru pozīcijā "OFF", laujiet tam atdzist līdz istabas temperatūrai un noņemiet nosprostojumu un iztīriet iekšpusi un ārpusi.

Garantija

Jebkurus defektus, kas ietekmē ierīces funkcionalitāti un kas klūst redzami viena gada laikā pēc iegādes, novērsīs ar bezmaksas remontu vai nomainu, ja ierīce ir izmantota un uzturēta saskaṇā ar instrukcijām un nav ṣaunprātīgi izmantota vai nekādā veidā izmantota ṣaunprātīgi. Jūsu likumā noteiktās tiesības netiek ietekmētas. Ja ierīce ir pieprasīta saskaṇā ar garantiju, norādiet, kur un kad tā tika iegādāta, un iekļaujiet pirkuma apliecinājumu (piem., kvīti).

Saskaņā ar mūsu nepārtrauktas produktu izstrādes politiku mēs paturam tiesības bez iepriekšēja brīdinājuma mainīt produkta, iepakojuma un dokumentācijas specifikācijas.

Izmešana un vide

Izslēdzot iekārtu, produktu nedrīkst apglabāt kopā ar citiem sadzīves atkritumiem. Tā vietā jūsu pienākums ir atbrīvoties no atkritumiem, nododot to izraudzītajai savākšanas vietai. Šā noteikuma neievērošanu var sodīt saskaņā ar piemērojamiem noteikumiem par atkritumu apglabāšanu. Jūsu atkritumu aprīkojuma atsevišķa savākšana un pārstrāde apglabāšanas laikā palīdzēs saglabāt dabas resursus un nodrošināt to pārstrādi tādā veidā, kas aizsargā cilvēku veselību un vidi.

Lai iegūtu plašāku informāciju par to, kur jūs varat atmest atkritumus pārstrādei, lūdzu, sazinieties ar vietējo atkritumu savākšanas uzņēmumu. Ražotāji un importētāji neuzņemas atbildību par pārstrādi, apstrādi un ekoloģisko iznīcināšanu ne tieši, ne ar publiskas sistēmas starpniecību.

- LV: Šī instrukcija var tikt mainīta, tajā tāpat var būt drukas klūdas.
