272404 - Riscaldamento Hendi - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Parasole riscaldante a gas (riscaldamento esterno)
Marca	Hendi
Modello	272404
Uso previsto	Esterno o locali molto ben ventilati, uso professionale
Alimentazione	Gas butano o propano (secondo riduttore)
Pressione del gas (butano)	50 mbar (rimuovere l'anello parafiamma)
Tipo di bombola raccomandato	Bombola di gas da 9 kg (posizione verticale)
Altezza totale (stimata)	Circa 2,2 m
Peso (stimato)	Circa 15 kg
Materiali principali	Acciaio (riflettore, bruciatore), vetro (tubo), griglie di protezione metalliche
Accensione	Piezoelettrico a impulsi (pila AAA inclusa)
Spia (pilot)	Accensione manuale con mantenimento 10 secondi
Livelli di calore	BASSO e ALTO, selettore rotativo
Sicurezza	Termocoppia di sicurezza (arresto automatico se la spia si spegne), rilevamento perdite con acqua saponata
Distanza di sicurezza	0,9 m minimo da materiali combustibili
Montaggio	Richiede cacciavite a croce, tempo stimato 45 minuti
Manutenzione ordinaria	Pulizia con acqua saponata calda, verifica mensile dei tubi
Riparabilità	Ricambi disponibili (riflettore, bruciatore, griglie, tubo di vetro, termocoppia, ecc.)
Garanzia	12 mesi (vizio di fabbricazione)
Conservazione	Verticale, al riparo dalle intemperie, bombola del gas rimossa

Domande frequenti - 272404 Hendi

Come assemblare il parasole riscaldante Hendi 272404?

Seguire i 12 passaggi del manuale: iniziare fissando l'insieme del bruciatore sul contenitore copribombola, poi montare i montanti, il riflettore, le griglie di protezione e il tubo di vetro. Utilizzare un cacciavite a croce e serrare tutte le viti dopo il montaggio. Tempo stimato: 45 minuti.

Che tipo di gas usare e che pressione?

Utilizzare gas butano o propano con un riduttore adatto. Per il butano, la pressione di esercizio è di 50 mbar (in questo caso, rimuovere l'anello parafiamma). Per il propano, consultare la targhetta.

Come accendere il parasole riscaldante?

Aprire l'alimentazione del gas, ruotare il selettore su PILOT, tenerlo premuto e premere più volte il pulsante IGNITION finché la spia non si accende. Mantenere il selettore premuto per 10 secondi. Quindi ruotare su BASSO per accendere il bruciatore principale, poi regolare su ALTO se necessario.

Cosa fare se la spia non si accende?

Verificare che la valvola della bombola sia aperta, che ci sia gas, e che l'ugello della spia non sia ostruito. Se c'è aria nella condotta, spurgare tenendo premuto il selettore per 1-2 minuti. Se l'accensione piezoelettrica non funziona, usare un fiammifero.

Come testare le perdite di gas?

Preparare una soluzione saponata (1 parte di detersivo per piatti e 3 parti di acqua). Applicarla sui raccordi (da ① a ④ nello schema). Aprire il gas: delle bolle indicano una perdita. Non usare mai una fiamma. In caso di perdita, chiudere il gas, serrare i raccordi e testare di nuovo.

Quale distanza di sicurezza rispettare?

Mantenere una distanza minima di 0,9 m tra l'apparecchio e qualsiasi materiale combustibile (mobili, tende, vestiti). Installare l'apparecchio su una superficie dura e piana, in un locale con almeno il 25% di superficie aperta.

Come pulire e mantenere il parasole?

Pulire le superfici esterne con acqua saponata calda. Non usare prodotti infiammabili o corrosivi. Verificare mensilmente tubi e raccordi. Pulire il bruciatore e gli ugelli con uno scovolino se ostruiti. In atmosfera salina, rimuovere rapidamente i punti di ruggine.

Posso usare l'apparecchio all'interno?

No, questo apparecchio è progettato esclusivamente per uso esterno o in spazi molto ben ventilati. L'uso in interni comporta rischio di asfissia e incendio.

Cosa fare in caso di depositi di carbonio o fumo nero?

Depositi di carbonio indicano un bruciatore ostruito o una regolazione errata. Spegnere l'apparecchio, lasciarlo raffreddare, quindi pulire riflettore ed emettitore. Se il fumo nero persiste, il bruciatore potrebbe essere ostruito: pulire l'interno e l'esterno del bruciatore.

Come riporre l'apparecchio durante l'inverno?

Chiudere la valvola della bombola, ruotare il selettore su OFF, rimuovere la bombola del gas e conservarla in un luogo ben ventilato all'esterno (temperatura <50°C). Riporre il parasole verticalmente, al riparo dalle intemperie. Coprirlo dopo completo raffreddamento.

MANUALE UTENTE 272404 Hendi

IT: È necessario leggere attentamente questo manuale utente prima di utilizzare l'apparecchio.

IT: Conservare queste istruzioni insieme all'apparecchio.

IT: Può essere utilizzato solo all'aperto.

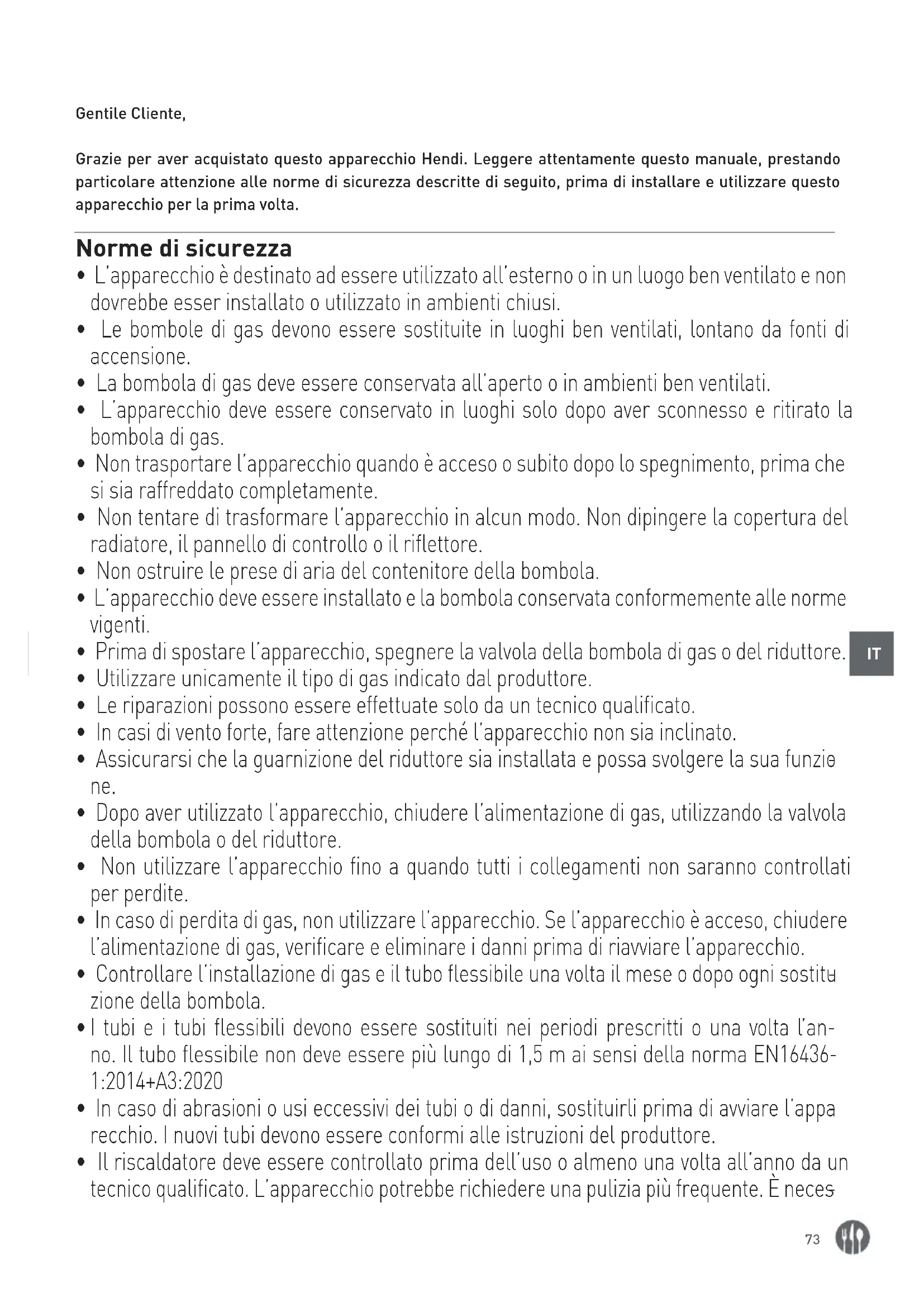

Grazie per aver acquistato questo apparecchio Hendi. Leggere attentamente questo manuale, prestando particolare attenzione alle norme di sicurezza descritte di seguito, prima di installare e utilizzare questo apparecchio per la prima volta.

Norme di sicurezza

• L'apparecchio è destinato ad essere utilizzato all'esterno o in un luogo ben ventilato e non dovrebbe esser installato o utilizzato in ambienti chiusi.
• Le bombole di gas devono essere sostituite in luoghi ben ventilati, lontano da fonti di accensione.
• La bombola di gas deve essere conservata all'aperto o in ambienti ben ventilati.
• L'apparecchio deve essere conservato in luoghi solo dopo aver sconnesso e ritirato la bombola di gas.
• Non trasportare l'apparecchio quando è acceso o subito dopo lo spegnimento, prima che si sia raffreddato completamente.
• Non tentare di trasformare l'apparecchio in alcun modo. Non dipingere la copertura del radiatore, il pannello di controllo o il riflettore.
  • Non ostruire le prese di aria del contenitore della bombola.
• L'apparecchio deve essere installato e la bombola conservata conformemente alle norme vigenti.
• Prima di spostare l'apparecchio, spegnere la valvola della bombola di gas o del riduttore.
• Utilizzare unicamente il tipo di gas indicato dal produttore.
• Le riparazioni possono essere effettuate solo da un tecnico qualificato.
• In casi di vento forte, fare attenzione perché l'apparecchio non sia inclinato.
• Assicurarsi che la guarnizione del riduttore sia installata e possa svolgere la sua funzie ne.
• Dopo aver utilizzato l'apparecchio, chiudere l'alimentazione di gas, utilizzando la valvola della bombola o del riduttore.
• Non utilizzare l'apparecchio fino a quando tutti i collegamenti non saranno controllati per perdite.
• In caso di perdita di gas, non utilizzare l'apparecchio. Se l'apparecchio è acceso, chiudere l'alimentazione di gas, verificare e eliminare i danni prima di riavviare l'apparecchio.
• Controllare l'installazione di gas e il tubo flessibile una volta il mese o dopo ogni sostituzione della bombola.
• I tubi e i tubi flessibili devono essere sostituiti nei periodi prescritti o una volta l'anno. Il tubo flessibile non deve essere più lungo di 1,5 m ai sensi della norma EN16436-1:2014+A3:2020
• In caso di abrasioni o usi eccessivi dei tubi o di danni, sostituirli prima di avviare l'appa recchio. I nuovi tubi devono essere conformi alle istruzioni del produttore.
• Il riscaldatore deve essere controllato prima dell'uso o almeno una volta all'anno da un tecnico qualificato. L'apparecchio potrebbe richiedere una pulizia più frequente. È neces

sario che il compartimento di controllo, i bruciatori e le vie di percorso dell'aria nell'apparecchio siano sempre puliti.

- Si deve spegnere e controllare l'apparecchio in caso di una delle seguenti situazioni:

□ Quando si sente l'odore di gas e quando sono visibili le estremità della fiamma molto gialle.
□ Quando il riscaldatore non raggiunge la temperatura desiderata. La temperatura inferiore a 5°C riduce il flusso di calore e l'apparecchio non funzionerà correttamente.
□ L'apparecchio inizia a emettere i rumori (gli scoppi delicati dopo aver spento l'apparecchio sono un fenomeno normale).

- Mettere il riduttore e i tubi lontano da vie di traffico dove la gente poteva inciampare e lontano dai luoghi in cui il tubo potrebbe essere danneggiato accidentalmente.

- Tutte le protezioni e altri dispositivi di sicurezza devono essere rimosse durante la manutenzione e reinstallate prima di un nuovo uso dell'apparecchio.

- I bambini e gli adulti dovrebbero essere informati sui pericoli derivanti dalla temperatura elevata della superficie. Essi dovrebbero stare lontano dall'apparecchio per evitare ustioni e l'accensione dei vestiti.

- I bambini e gli animali devono essere controllati quando stano nel luogo di utilizzo dell'apparecchio.

- Non appendere e non porre sull'apparecchio o nelle sue vicinanze i vestiti o altri materiali infiammabili.

- Non mettere oggetti sull'apparecchio e non appoggiarli all'apparecchio. Alcune sostanze o alcuni oggetti conservati vicino all'apparecchio o sotto l'apparecchio saranno esposti a calore radiante e possono essere seriamente danneggiati.

- Non utilizzare o conservare sostanze infiammabili vicino all'apparecchio.

- Non utilizzare spray vicino all'apparecchio o quando esso è acceso.

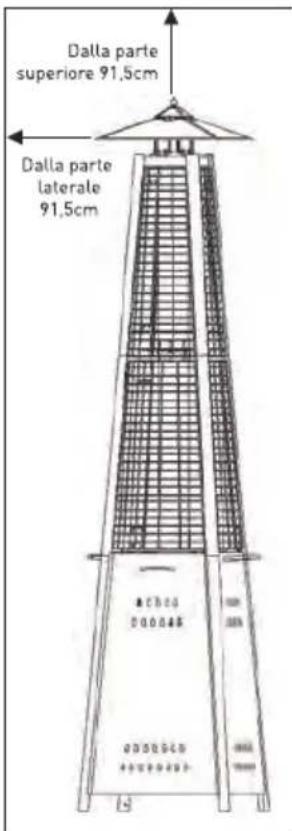

- Mantenere sempre una distanza di almeno 0,9 m tra l'apparecchio e i materiali combustibili.

- Posizionare sempre l'apparecchio su una superficie piana e dura. Un luogo ben ventilato deve essere almeno i 25° di area aperta che è la somma della superficie delle pareti.

- L'iniettore in questo apparecchio non è rimovibile e viene montato solo dal costruttore. È vietato convertire questo apparecchio da una pressione del gas a un'altra.

- Non collegare la bombola del gas direttamente all'apparecchio senza regolatore.

- Durante l'installazione, la bombola del gas dovrà essere fissata con la cinghia collocata all'interno dell'involucro esterno.

Uso previsto

• Il dispositivo è destinato all'uso professionale e può essere utilizzato solo da personale qualificato.
• L'apparecchio è progettato solo per il riscaldamento all'aperto o in aree ben ventilate. Qualsiasi altro uso può causare danni all'apparecchio o lesioni personali.

- Il funzionamento dell'apparecchio per qualsiasi altro scopo è considerato un uso improprio del dispositivo. L'utente è l'unico responsabile per l'uso improprio del dispositivo.

Distinta componenti lampada riscaldante

# COMPO- NENTI	DENOMINAZIONE COMPONENTI DISEGNO QUANTIT		À
A Riflettore			1
B Schermo fiamma			1
C Griglia superiore di protezione			4
D Griglia inferiore di protezione			4
E Supporto superiore			4
F Supporto inferiore			4
G Tubo di vetro			2
H Giunto tubo di vetro			1
I Annello in gomma			1
J Gruppo bruciatore
K Gruppo carcassa del serbatoio			1
L Catena (montata con la porta)			1

Accessori

# COMPONENTE	DENOMINAZIONE COMPONENTE	DISEGNO QUANTIT	À DESCRIZIONE
AA Dadi a gabbia M6			4 Per collegamento del riflettore e schermo fiamma
BB	Viti e rondelle standard		4 Vite M5 x 8 e dado M5 – per fissare gruppo bruciatore al gruppo carcassa serbatoio

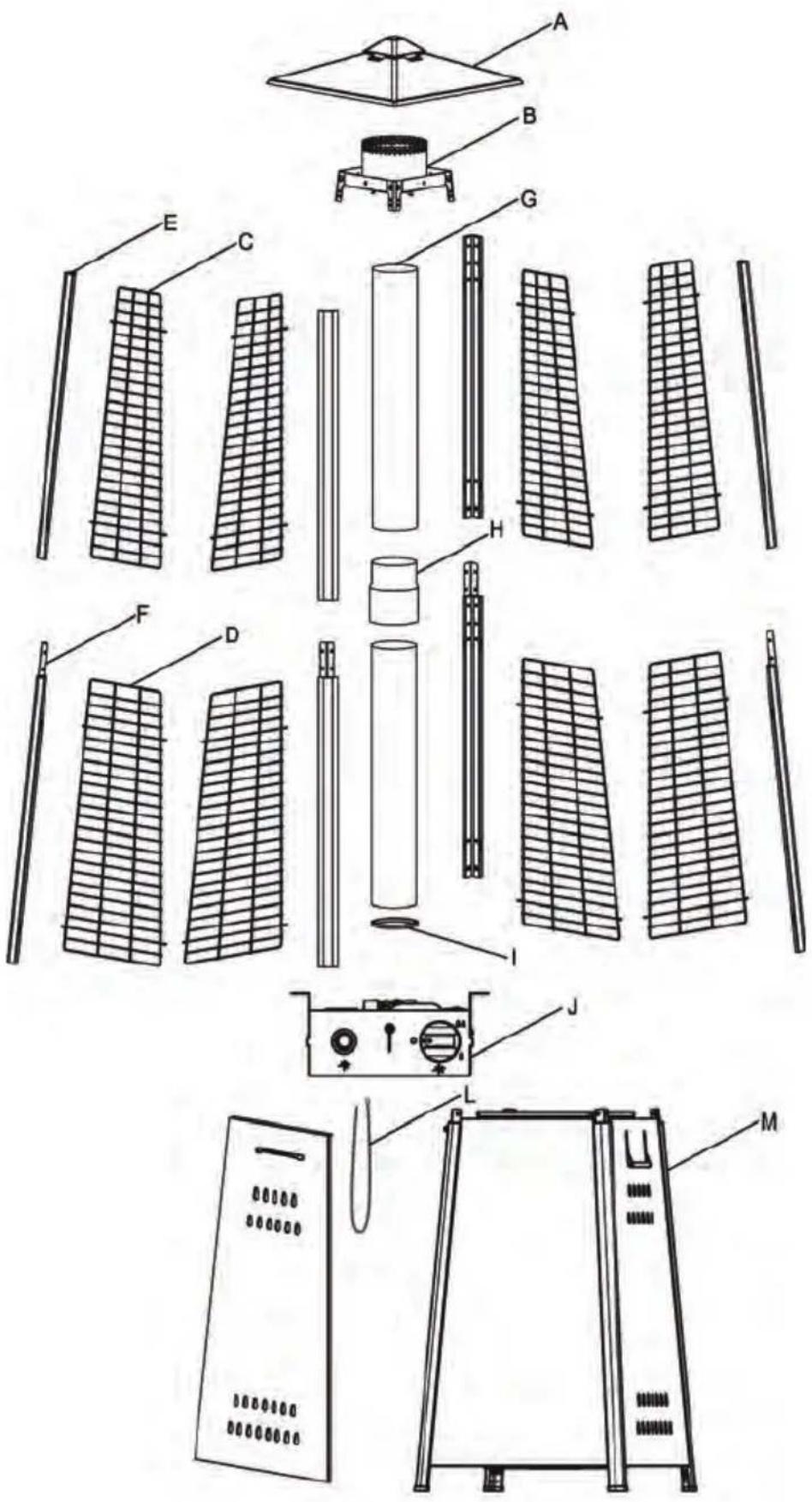

Vista dettagliata

Assemblaggio lampada riscaldante

Istruzioni per l'assemblaggio

• Attrezzi necessari: cacciavite con intaglio a croce.
• Soluzione per rilevazione perdite – una parte di detergente e tre parti di acqua.
• Tutti i dadi e le viti vanno inizialmente avvitate in modo allentato. Serrare tutti i collegamenti al termine dell'assemblaggio per facilitare il lavoro ed aumentare la stabilità dell'apparecchio.

• Prima di procedere all'assemblaggio accertarsi di aver tolto tutti gli elementi dell'imballaggio e di protezione.

• Apparecchio può dimostrare lievi differenze che non determinano una riduzione della qualità bensì la base per i futuri miglioramenti.

• Non montare l'apparecchio nel caso di mancanza o danneggiamento di qualsiasi dei pezzi. Contattare l'assistenza tecnica per la fornitura dei pezzi di ricambio.
• L'assemblaggio va effettuato su una superficie piana, orizzontale e liscia.
  • TEMPO PREVISTO PER L'ASSEMBLAGGIO: 45 minuti.

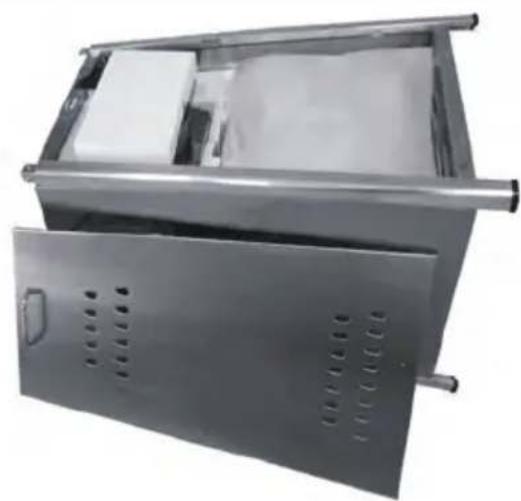

1° PASSO: posizionare gruppo carcassa serbatoio (K) su un lato. Aprire la porta e togliere tutti i pezzi.

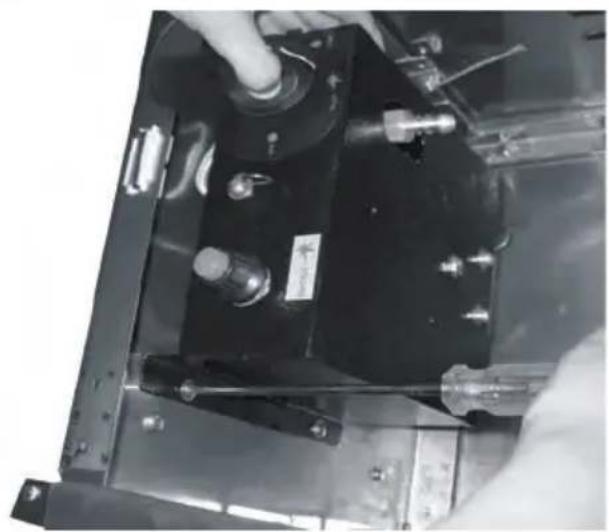

2° PASSO: eseguire ulteriori operazioni sempre sulla carcassa del serbatoio in posizione reclinata. Attaccare il gruppo bruciatore (J) alla carcassa del serbatoio mediante quattro viti e dadi standard (BB).

3º PASSO: Svitare due viti e dadi (BB) dal supporto inferiore (F). Inserire supporto superiore (E) nel supporto inferiore (F) e fissarlo mediante due viti e dadi standard (BB). Ripetere le operazioni per collegare i rimanenti 3 set di supporti.

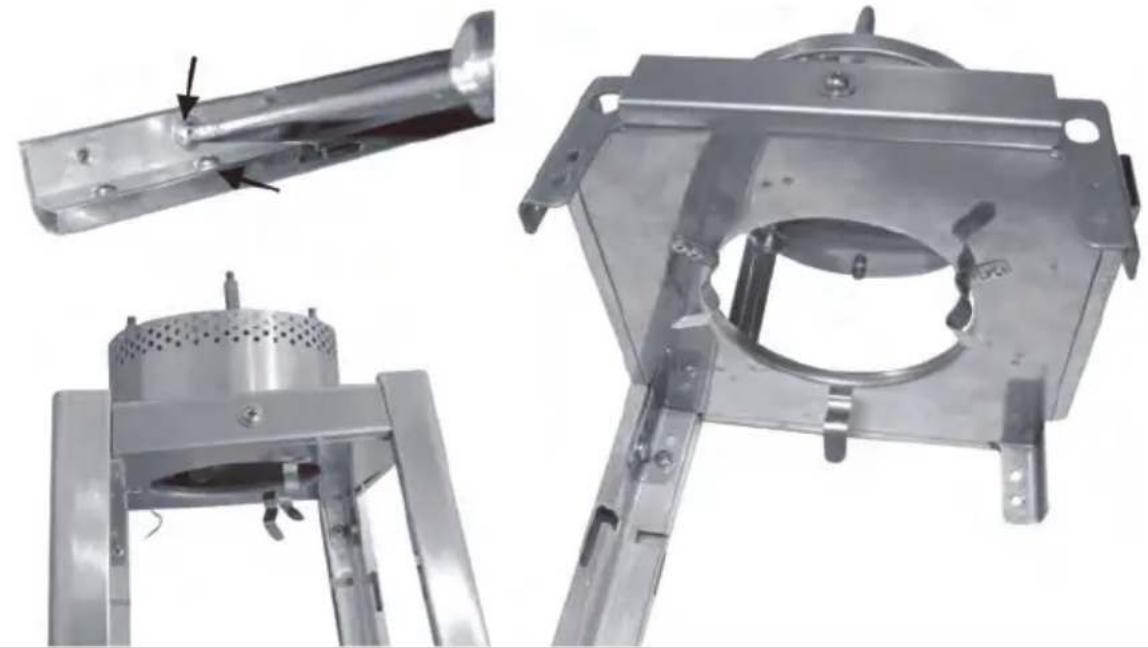

4° PASSO: Svitare due viti e dadi standard (BB), come indicato dalla freccia sul supporto superiore (E). Unire schermo della fiamma (B) alla parte superiore del supporto completo, mediante due viti e dadi standard. Ripetere le operazioni per fissare lo schermo della fiamma (B) ai rimanenti 3 supporti completi.

5° PASSO: Alloggiare il riflettore (A) sullo schermo della fiammana (B) e fissarlo mediante quattro dadi a gabbia M6 (AA).

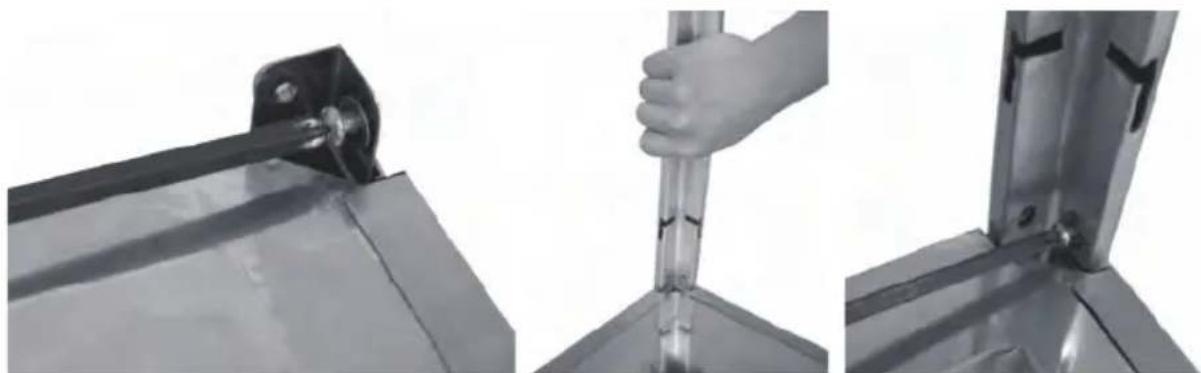

6° PASSO: Svitare otto viti e dadi standard (BB) sulla parte superiore del gruppo carcassa serbatoio (K). Sollevare parte superiore della lampada riscaldante assemblata e sistemarla sulla carcassa del serbatoio. Infilare i supporti, come dimostrato sul disegno e accertarsi che ciascuno dei supporti sia ben incastrato nel relativo incavo. Fissarli a valle mediante otto viti e dadi standrad (BB).

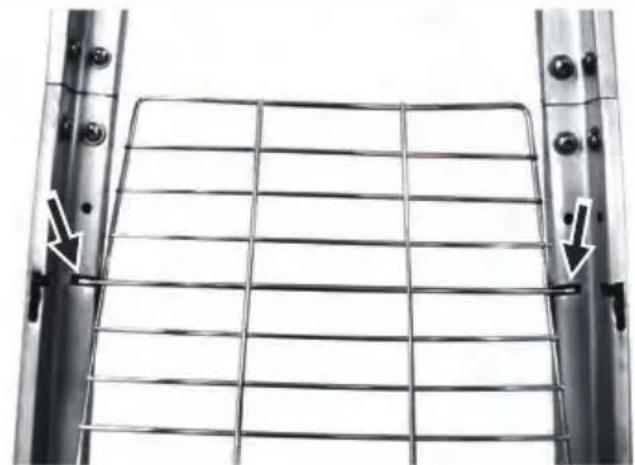

7° PASSO: allineare ed inserire griglia di protezione inferiore (D) negli incavi interni del supporto inferiore (F). Ripetere le operazioni per inserire due griglie di protezione inferiori (D).

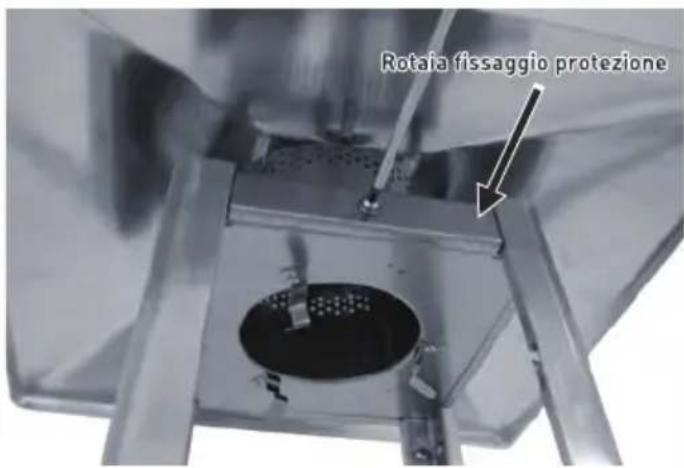

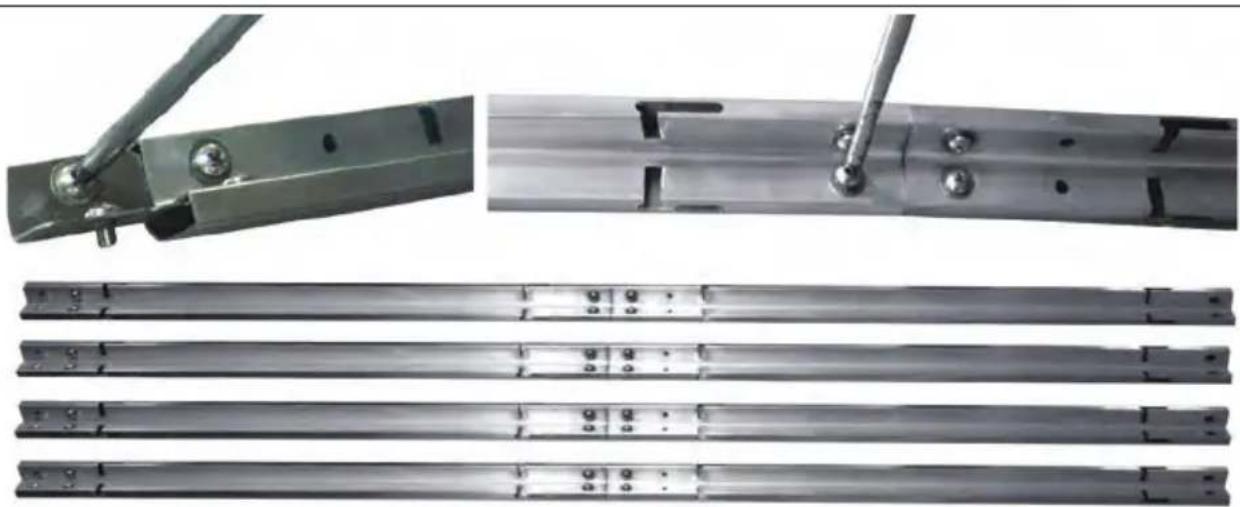

Rotaia fissaggio protezione

8° PASSO: Smontare quattro rotaie di fissaggio, svitando quattro viti e dadi sullo schermo della fiamma (B).

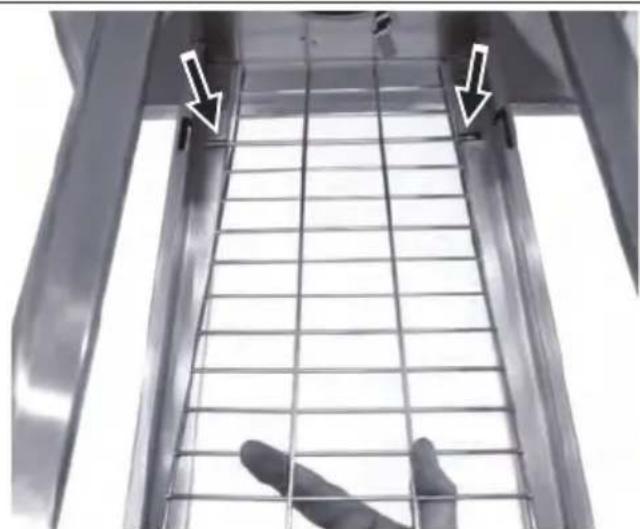

9° PASSO: Facendo riferimento alle operazioni del 7° passo, allineare ed inserire tre griglie di protezione superiori (C) negli incavi interni su tre supporti superiori (E).

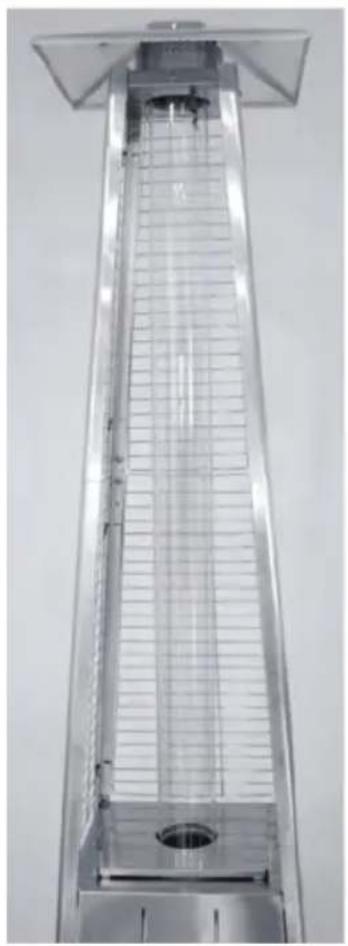

10° PASSO: Tenendo il tubo di vetro (G), inserire una delle estremità nello schermo della fiamma (B), fino a toccare la parte superiore dello schermo, dunque inserire l'altra estremità del tubo in vetro (G) al centro della carcassa serbatoio (parte superiore del gruppo bruciatore).

ATTENZIONE: TUBO IN VETRO Può FACILMENTE ROMPERSI PER CUI SI RACCOMANDA DI MONTARLO CON DOVUTA CAUTELA E LENTEZZA!

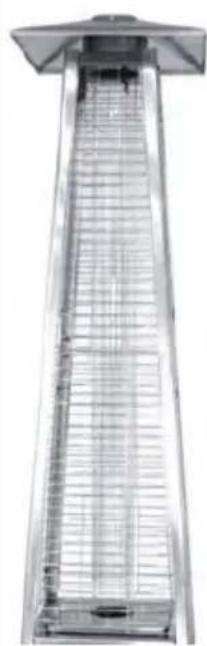

11° PASSO: Per montare l'ultima griglia di protezione inferiore (D) e griglia di protezione superiore (C), ripetere le operazioni del 7° e 9° passo. Rimontare quattro rotaie di fissaggio protezioni sullo schermo della fiamma (B), avvitando quattro viti con relativi dadi.

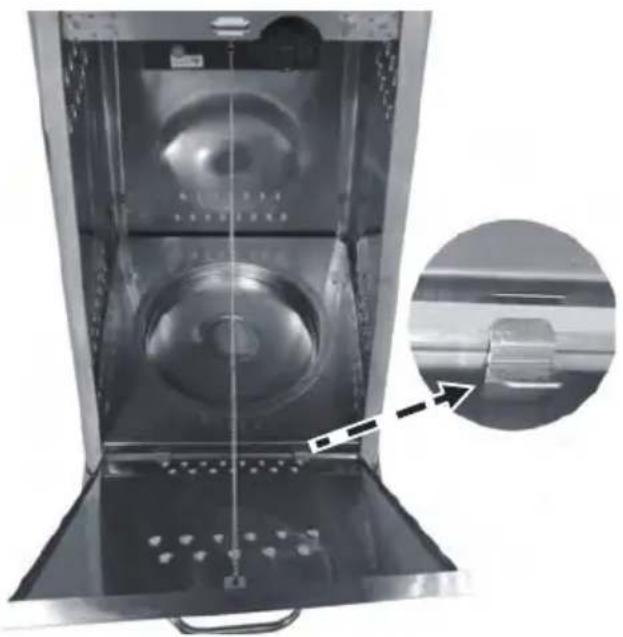

12° PASSO: Sistemare e fissare porta al gruppo carcassa serbatoio (K), dunque montare la catena (L) al gruppo bruciatore (J).

AVVERTIMENTO: qualora il gas butano sia utilizzato con una pressione di esercizio paria a 50 mbar, l'anello della protezione del tubo di fiamma (parte B) dovrà essere rimosso.

Istruzioni d'uso

Prima della prima utilizzazione e ad ogni sostituzione della bombola per gas si raccomanda di sfiatare l'impianto di alimentazione del gas prima dell'accensione dell'apparecchio! A tal fine ruotare la manopola di controllo in senso antiorario, su posizione „pilot”. Premere la manopola e tenerla premuta per 3 minuti prima di effettuare l'accensione di prova.

Sostituzione di batterie

Togliere il dado dell'accensione ad impulsi dal gruppo bruciatore (J), ruotandolo in senso antiorario. Inserire n. 1 batteria AAA. Infilare per primo il polo negativo della batteria e rimettere il dado dell'accensione ad impulsi, ruotandolo in senso orario.

Per accendere fiamma pilota

• Prima d'ogni uso controllare tutti i collegamenti.
  • Aprire l'alimentazione del gas.
• Premere la manopola per ruotarla in senso antirorario, su posizione "PILOT", vedasi disegno a destra.
• Tenendo premuta la manopola, premere più volte il tasto „IGNITION“, fino all'accensione della fiamma pilota, dunque tenere premuta la manopola per ulteriori 10 secondi per mantenere la fiamma pilota accesa dopo il rilascio della manopola.
• Nel caso di mancata accensione della fiamma pilota oppure lo spegnimento della stessa, pre-mere la manopola e ruotarla in posizione OFF, dunque ripetere le operazioni sopra descritte.

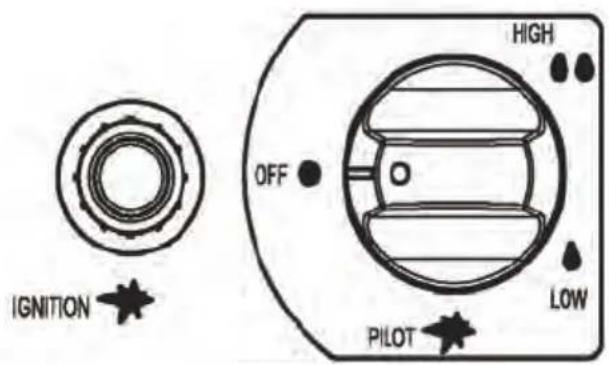

IGNITION OFF HIGH LOW PILOT

Per accendere lamapada riscaldante

• „PILOT” deve essere acceso e la manopola deve trovarsi in posizione PILOT.
• Tenendo la manopola leggermente premuta, ruotarla in senso antiorario, per portarla in posizione LOW.
• Una volta accesa la griglia, ruotare la manopola in senso orario, spostandola dalla posizione LOW in posizione HIGH, a seconda della necessità.

ATTENZIONE: Alla prima accensione il bruciatore può produrre suoni forti. Al fine di eliminare eccessiva rumorosità del bruciatore, ruotare la manopola in posizione PILOT e, successivamente, spostare la manopola su livello di temperatura desiderato.

Riaccensione

• Ruotare la manopola di controllo in posizione OFF.

• Attendere almeno 5 minuti prima di riaccendere la fiamma pilota per far disperdere il gas.

• Ripetere le operazioni dei passi della sezione „Accensione”.

• Al termine dell'utilizzo chiudere la valvola della bombola e del riduttore.

Per spegnere lampada riscaldante

- Tenendo premuta la manopola ruotarla in senso orario in posizione OFF.

- Bloccare la bombola di gas e lasciar raffreddare l'apparecchio prima di spostarlo.

ATTENZIONE: Una lieve colorazione dello schermo dell'emettitore, a seguito dell'uso, è del tutto naturale. Al termine dell'utilizzo chiudere il riduttore e lasciare raffreddare apparecchio prima di spostarlo.

Prova di tenuta

Mai usare fiamma libera per la prova di tenuta.

È vietato effettuare le prove di tenuta fumando le sigarette.

La prova di tenuta degli allacciamenti del gas sull'apparecchio viene effettuata in fabbrica.

Si raccomanda di effettuare controlli periodici di tenuta nonché le prove ad hoc in caso di rilevamento dell'odore del gas.

• Preparare la soluzione di sapone con 1 parte di detersivo per piatti e 3 parti dell'acqua. Applicare la soluzione di sapone sui punti di controllo di tenuta, indicati sul disegno, servendosi di una bottiglia, spazzola o un panno.
• In questa fase di prova di tenuta la valvola della bombola deve trovarsi in posizione OFF. Una volta applicata la soluzione di sapone sui collegamenti del gas, spostare la valvola della bombola in posizione ON.
• Nel caso di perdite nella soluzione si formeranno bolle di sapone.

- In caso di accertata perdita chiudere l'alimentazione del gas. Serrare tutti i collegamenti interessati dalle fughe, dunque aprire l'alimentazione del gas e ripetere le prove.

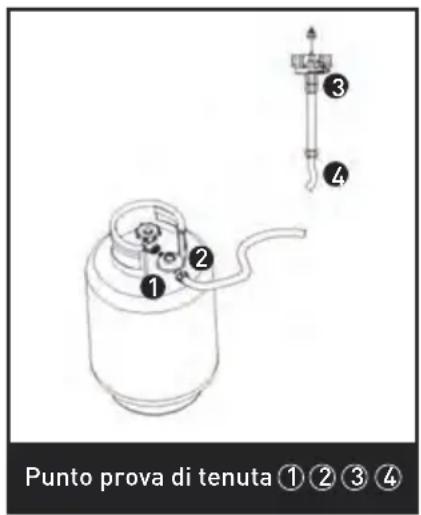

Punto prova di tenuta ① ② ③ ④

Requisiti inerenti gas

• Mai utilizzare bombola che porta segni di danneggiamento delle pareti, valvola, flangia o base. Un contenitore di gas ammaccato o arruginito rappresenta il pericolo e deve essere controllato dal fornitore del gas.

• Mai allacciare l'apparecchio ad una fonte di gas priva del riduttore.

• Quando l'apparecchio non è utilizzato la valvola della bombola deve essere spostata in posizione OFF.

• Ad ogni allacciamento della bombola effettuare le prove di tenuta di collegamenti. Non utilizzare l'apparecchio nel caso nella soluzione si formino le bolle di sapone. Mai effettuare le prove di tenuta con fuoco.

Allacciamento alla bombola del gas

• Si raccomanda di utilizzare una bambola di gas da 9 kg oppure di consultare il fornitore del gas per decidere bombola più adeguata.
• Un regolatore del gas approvato viene utilizzato in base alle categorie di dispositivi e ai paesi elencati nella targhetta dei dati tecnici. Il tubo flessibile approvato dev'essere sostituito quando le condizioni nazionali lo richiedono; consultare le normative locali in quanto potrebbero differire.

• Avvertenza: il montaggio dei tubi dev'essere eseguito da idraulici qualificati dei paesi di destinazione.

• La sostituzione della bombola del gas deve essere effettuata esclusivamente all'esterno o in un locale ben areato, lontano dalle fiamme libere o altre fonti di accensione (candele, sigarette e quant'altro che produca una fiamma).

• La bombola del gas deve essere utilizzata sempre in posizione verticale.
• Per spegnere la lampada riscaldante ruotare la manopola di controllo in senso orario, fino in fondo.
• Chiudere la valvola della bombola e, successivamente, collegarla al riduttore.
• In caso di necessità serrare tutti i collegamenti servendosi di una chiave. Poggiare la bombola su una base.

- Durante l'installazione, la bombola del gas dovrà essere fissata con la cinghia collocata all'interno dell'involucro esterno.

- Controllare la tenuta di tutti i collegamenti mediante una soluzione di sapone. In caso di perdite serrare il giunto e ripetere le prove di tenuta.

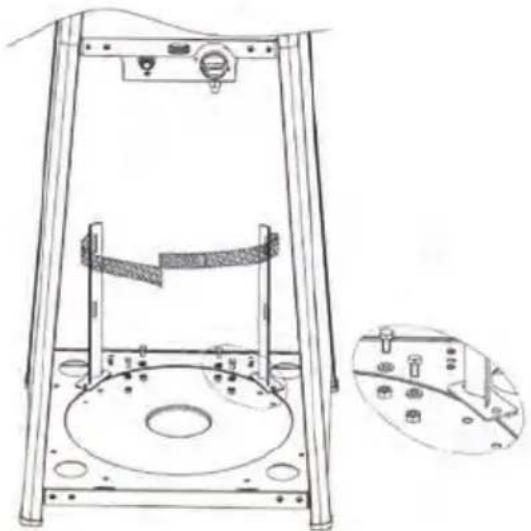

Messa in sicurezza della bombola del gas

• Collegare entrambe le estremità del nastro in velcro alla base, utilizzando 4 viti M6*12, rondelle M6 e dadi M6.

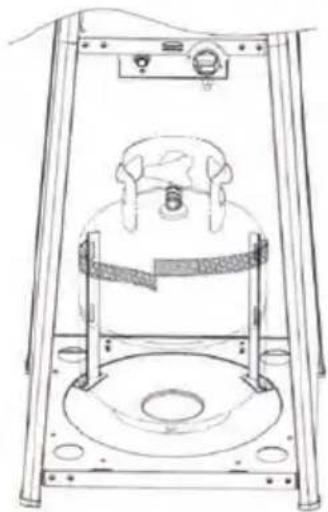

• Collocare la bombola del gas nell'involucro esterno del recipiente.
• Collegare la bombola del gas al riduttore. Prendere conoscenza delle istruzioni fornite insieme al riduttore, al fine di verificare il metodo di collegamento della bombola del gas.

- Chiudere i nastri in velcro nel rispetto dello schema di cui sopra. Chiudere i nastri in modo tale che la bombola del gas sia messa in sicurezza.

Nota: Ricordarsi della manutenzione dei nastri in velcro. NON sottoporre il gruppo del riduttore a carichi.

Norme di sicurezza

Utilizzare l'apparecchio all'aperto o in ambienti ben areali.

Un ambiente ben areato deve avere minimo 25% di superficie aperta (per superficie aperta si intende il totale delle superfici delle pareti circostanti).

È VIETATO l'uso dell'apparecchio negli ambienti chiusi in quanto pericoloso.

Bambini e persone adulte devono essere consapevoli di alte temperature d'esercizio, prodotte durante l'utilizzo della lampada. Mai lasciare bambini nelle vicinanze della lampada senza sorveglianza.

MAI appendere sulla lampada alcun tipo di oggetti, tra cui indumenti o altri materiali infiammabili.

MAI utilizzare lampada non completamente assemblata o senza riflettori correttamente installati. Si raccomanda di rispettare le distanze minime da materiali infiammabili.

Dalla parte superiore 91,5cm Dalla parte laterale 91,5cm

Manutenzione

Al fine di garantirVi un uso efficace e durevole della lampada di riscaldamento, è necessario effettuare i seguenti interventi di manutenzione, con una frequenza regolare:

• Mantenere pulite le superfici esterne;
• Utilizzare per pulizia acqua tiepida con sapone. Mai usare detergenti corrosivi o infiammabili;
• Durante le operazioni di pulizia la zona attorno al gruppo bruciatore e bruciatore pilota deve rimanere asciutta. Non usare più il sistema di controllo del gas nel caso subisse l'azione dell'acqua. È necessario sostituirlo;
• Mantenere libere le vie del flusso d'aria. Mantenere pulito il sistema di controllo, il bruciatore e le vie di flusso d'aria. I sinotmi di un'eventuale otturazione sono i seguenti:
• Odore del gas e nettamente gialla colorazione della fiamma del bruciatore;

• Lampada riscaldante non raggiunge la temperatura adeguata;

• La luce della lampada non è uniforme;

• Lampada produce dei battiti.
• Nel bruciatore o negli ugelli possono annidarsi ragni e insetti vari. Tale fenomeno potrebbe danneggiare la lampada e rendere rischioso il suo utilizzo. I fori del bruciatore devono dunque essere puliti con i prodotti efficaci per sbloccare gli ingorghi nei tubi. L'aria compressa può essere utile per eliminare particelle più piccole.
• I depositi di carbone possono creare pericolo di incendio. Nel caso di presenza di depositi di carbone pulire la volta e il motore con acqua e sapone.

ATTENZIONE: in un'atmosfera salina (ad esempio nelle zone costiere) il processo di corrosione è accelerato, rispetto ad altri ambienti. È necessario controllare elementi soggetti alla corrosione e farli riparare immediatamente.

Assistenza tecnica

- Per il servizio di assistenza tecnica e sostituzione dei pezzi consultare il distributore locale. L'assistenza tecnica deve essere affidata esclusivamente alle officine e tecnici autorizzati.

- Importante: non è ammesso utilizzo di pezzi o elementi non autorizzati; si raccomanda di utilizzare esclusivamente pezzi ed elementi originali. L'uso dei pezzi non originali non solo faraebbe decadere la garanzia ma potrebbe provocare situazioni pericolose.

Conservazione

Non vi sono restrizioni per quanto riguarda la conservazione dell'apparecchio in un'ambiente chiuso a condizione di scollegare la bombola di gas.

Periodi di sosta:

• Ruotare la manopola di controllo in posizione OFF.
• Spostare la valovola della bombola in posizione OFF.

La lampada riscaldante deve essere conservata in posizione verticale in un luogo protetto da diretta esposizione ai fenomeni atmosferici sfavorevoli (ad es. pioggia, pioggia-neve, grandine, neve, polvere, macerie).

In caso di necessità coprire l'apparecchio al fine di proteggerne le superfici esterne ed evitare l'accumulo degli inquinamenti nel circuito dell'aria

Importante: Prima di coprire l'apparecchio è necessario lasciarlo raffreddare.

In caso di lunghe soste e durante il trasporto:

• Ruotare la manopola di controllo in posizione OFF.
• Scollegare la bombola del gas e trasferirla in un luogo sicuro e ben areato, all'esterno. NON stoccare la bombola negli ambienti con temperatura superiore a 50°C.

La lampada riscaldante deve essere conservata in posizione verticale in un luogo protetto da diretta esposizione ai fenomeni atmosferici sfavorevoli (ad es. pioggia, pioggia-neve, grandine, neve, polvere, macerie).

In caso di necessità coprire l'apparecchio al fine di proteggerne le superfici esterne ed evitare l'accumulo degli inquinamenti nel circuito dell'aria.

Importante: Prima di coprire l'apparecchio è necessario lasciarlo raffreddare.

Risoluzione di problemi

TIPO DEL PROBLEMA CIRCOSTANZE DEL CASO RIMEDIO
Bruciatore pilota non si accende	Chiusa valvola della bombola Aprire la valvola
	Ugelli o condotti del bruciatore pilota otturati	Pulire o sostituire condotti dell'ugello o bruciatore pilota
	Presenza aria nel condotto del gas	Aprire e spurgare aria dal condotto del gas (premere e mantenere premuta la manopola di controllo per 1-2 minuti, fino a sentire l'odore del gas)
	Bassa pressione del gas Basso livello del gas o bombola vuota
	Accensione non funziona	Accendere il bruciatore pilota con fiam-mifero, successivamente munirsi del nuovo dispositivo di accensione e sosti-tuirlo (vedi disegni che seguono)
Bruciatore pilota si spegne	Accumulo di sporcizia attorno al brucia-tore pilota	Togliere sporcizia accumulatasi attorno al bruciatore pilota
	Allentato collegamento tra la valvola del gas e il gruppo bruciatore pilota	Serrare il collegamento ed effettuare la prova di tenuta
	L'elemento termico non funziona correttamente	Sostituire termocoppia
Bruciatore non si accende	Bassa pressione del gas Sostituire bombola di gas
	Ugello otturato Togliere l'ingorgo
	Manopola di controllo non si trova in posizione ON	Ruotare la manopola di controllo in posizione ON.
Bassa fiamma al bruciatore Nota: non utilizzare la lampada in tem-peratura inferiore a 5°C (40 °F)	Pressione del gas troppo bassa Sostituire bombola di gas
	Temperatura esterna superiore a 5°C(40 °F), e il riempimento del serbatoio inferiore a 25%	Sostituire bombola di gas
	Tubo flessibile di alimentazione danneggiato o piegato	Raddrizzare il tubo flessibile ed effettua-re prova di tenuta
	Manopola in posizione „ON”	Ruotare la manopola in posizione OFF, lasciar raffreddare l'apparecchio alla temperatura dell'ambiente, dunque controllare il bruciatore e gli ugelli siano liberi dagli ingorghi
Luce dell'emettitore non uniforme Nota: la parte inferiore - 2,5 cm - dell'e-mettitore normalmente non si illumina	Bassa pressione del gas Sostituire bombola di gas
	Base non è sistemata su una superficie piana e orizzontale	Posizionare la lampada su una superficie piana
	Lampada non è posizionata in modo non uniforme	Livellare lampada
Accumulo depositi di carbone	Presenza di sporcizia sul rivestimento del riflettore ed emettitore	Pulire riflettore e emettitore
Fumo nero denso Bruciatore otturato		Ruotare la manopola in posizione OFF, lasciar raffreddare l'apparecchio alla temperatura dell'ambiente, dunque eliminare l'ingorgo e pulire il bruciatore sia all'esterno che all'interno.

Garanzia

Qualsiasi difetto che influenza la funzionalità del dispositivo che compaia entro un anno dall'acquisto sarà corretto a titolo interamente gratuito o con la sostituzione del prodotto che è stato utilizzato e sottoposto a manutenzione corretta seguendo le istruzioni, senza alcuna violazione. I diritti legali del cliente non sono assolutamente modificati. Nel caso in cui l'intervento di manutenzione o sostituzione sia previsto nel periodo di validità della garanzia, precisare dove e quando si è acquistato il prodotto, possibilmente allegando lo scontrino.

In linea con la nostra politica di sviluppo continuo dei prodotti, ci riserviamo il diritto di modificare il prodotto, l'imballo e le specifiche di documentazione, senza notifica alcuna.

Smaltimento e protezione dell'ambiente

In caso di ritiro dell'apparecchiatura dal funzionamento il prodotto non può essere smaltito con altri rifiuti domestici. L'utente è responsabile della consegna dell'attrezzatura al punto di raccolta appropriato per l'attrezzatura usata. Il mancato rispetto delle disposizioni sopramenzionate può comportare l'imposizione di sanzioni in conformità con le normative vigenti in materia di smaltimento dei rifiuti. La raccolta e il riciclaggio selettivi di attrezzature usate contribuiscono alla conservazione delle risorse naturali e garantiscono il riciclaggio in modo tale da non nuocere alla salute e all'ambiente.

Per ulteriori informazioni sui luoghi di smaltimento delle apparecchiature usate per il riciclaggio, contattare la società locale di raccolta dei rifiuti. Il produttore e l'importatore non sono responsabili per il riciclaggio e il trattamento dei rifiuti in modo ecologico, sia direttamente che nel quadro del sistema pubblico.

Stimate client,

- IT: Con riserva di modifiche, errori di stampa e composizione.
