Tipo di prodotto	Riscaldamento da esterno (ombrellone riscaldante)
Marca	Hendi
Modello	Lounge Heater 272411
Utilizzo	Solo esterno, spazi ben ventilati
Fonte di energia	Gas butano o propano (bombola 9 kg consigliata)
Potenza termica	Circa 13 kW
Dimensioni (altezza)	Circa 220 cm
Diametro del riflettore	Circa 80 cm
Peso	Circa 17 kg
Materiali	Acciaio, riflettore in alluminio
Accensione	Piezoelettrico (pulsante Ignition)
Sicurezza	Termocoppia, arresto di sicurezza, protezione contro il ribaltamento
Manutenzione	Pulire con acqua saponata, controllare le perdite regolarmente
Parti di ricambio	Riflettore, bruciatore, candela, termocoppia, tubo (originale)
Garanzia	12 mesi
Accessori inclusi	Ruote, maniglie di fissaggio, cinghia velcro
Montaggio	Richiede montaggio manuale (strumenti non forniti)

Domande frequenti - Lounge Heater 272411 Hendi

Come accendere il riscaldamento per la prima volta?

Prima del primo utilizzo, spurgare il sistema tenendo premuto il pulsante sulla posizione CANDELA per 3 minuti. Quindi aprire l'alimentazione del gas, girare la manopola su CANDELA, premere il pulsante di accensione finché la candela non si accende, tenere premuto per 10 secondi, poi girare su ALTO.

Cosa fare se la candela non si accende?

Verificare che la valvola della bombola sia aperta, che l'orifizio della candela non sia ostruito e spurgare l'aria dal tubo tenendo premuto il pulsante per 1-2 minuti. Se l'accenditore non funziona, usare un fiammifero con il supporto.

Come testare le perdite di gas?

Preparare una soluzione saponata (1 volume di detersivo per piatti per 3 volumi di acqua). Applicare sui raccordi con la bombola chiusa, quindi aprire la bombola. Se compaiono bolle, c'è una perdita. Non usare mai una fiamma nuda.

Si può usare questo riscaldamento all'interno?

No, questo apparecchio è progettato esclusivamente per uso esterno o in spazi molto ben ventilati (almeno 25% di superficie aperta). Usarlo all'interno comporta un rischio di asfissia.

Che tipo di gas usare?

L'apparecchio funziona con gas butano o propano. La bombola consigliata è da 9 kg. Usare un regolatore omologato adatto al proprio paese.

Come riporre l'apparecchio dopo l'uso?

Girare la manopola su OFF, chiudere la valvola della bombola, attendere che l'apparecchio si raffreddi, poi riporlo in posizione verticale al riparo dalle intemperie. Per una conservazione lunga, scollegare la bombola e metterla in un luogo ventilato.

La fiamma del bruciatore è bassa, cosa fare?

Verificare che la bombola non sia quasi vuota, sostituirla se necessario. Assicurarsi che il tubo non sia piegato e che la temperatura esterna sia superiore a 5°C. Se il problema persiste, pulire gli orifizi del bruciatore.

Come montare l'ombrellone riscaldante?

Seguire i passaggi del manuale: fissare il pannello posteriore al telaio, montare il coperchio, il palo, il riflettore e il bruciatore. Usare le viti e le rondelle fornite. Stringere tutti i collegamenti dopo il montaggio. Verificare la tenuta.

Cosa fare se sento odore di gas?

Chiudere immediatamente la valvola della bombola e la manopola di comando. Spegnere qualsiasi fiamma. Verificare i raccordi con acqua saponata per localizzare la perdita. Se necessario, serrare i collegamenti o sostituire il tubo.

Come pulire l'apparecchio?

Usare acqua saponata calda e un panno morbido. Non usare mai prodotti infiammabili o corrosivi. Evitare di bagnare la zona del bruciatore e della candela. Pulire regolarmente gli orifizi del bruciatore con uno sblocca tubi.

MANUALE UTENTE Lounge Heater 272411 Hendi

Prima di utilizzare l'apparecchio in funzione leggere attentamente le istruzioni per l'uso.

Conservate le istruzioni insieme all'apparecchio.

Può essere utilizzato solo all'aperto.

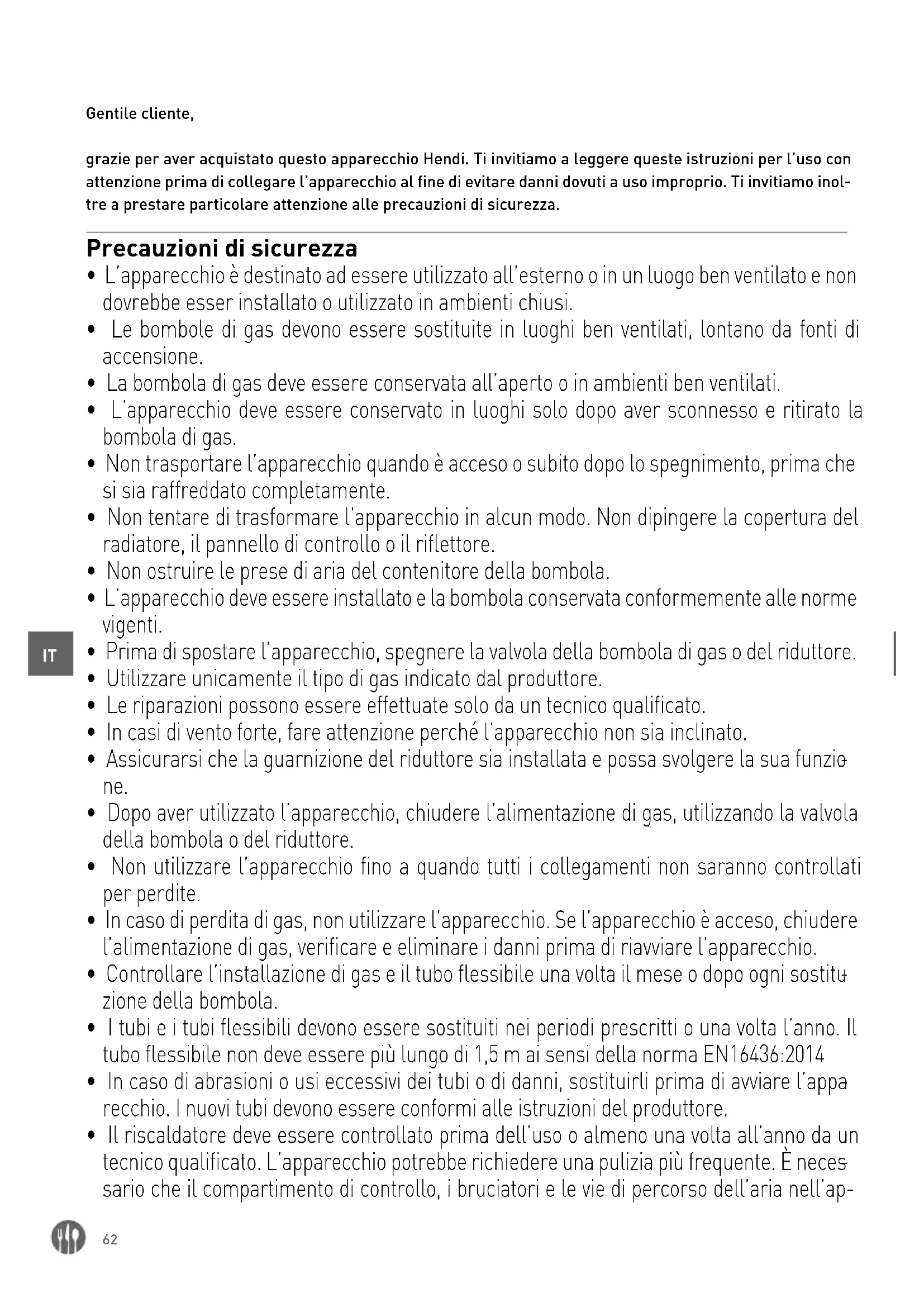

grazie per aver acquistato questo apparecchio Hendi. Ti invitiamo a leggere queste istruzioni per l'uso con attenzione prima di collegare l'apparecchio al fine di evitare danni dovuti a uso improprio. Ti invitiamo inoltre a prestare particolare attenzione alle precauzioni di sicurezza.

Precauzioni di sicurezza

• L'apparecchio è destinato ad essere utilizzato all'esterno o in un luogo ben ventilato e non dovrebbe esser installato o utilizzato in ambienti chiusi.
• Le bombole di gas devono essere sostituite in luoghi ben ventilati, lontano da fonti di accensione.
• La bombola di gas deve essere conservata all'aperto o in ambienti ben ventilati.
• L'apparecchio deve essere conservato in luoghi solo dopo aver sconnesso e ritirato la bombola di gas.
• Non trasportare l'apparecchio quando è acceso o subito dopo lo spegnimento, prima che si sia raffreddato completamente.
• Non tentare di trasformare l'apparecchio in alcun modo. Non dipingere la copertura del radiatore, il pannello di controllo o il riflettore.
  • Non ostruire le prese di aria del contenitore della bombola.
• L'apparecchio deve essere installato e la bombola conservata conformemente alle norme vigenti.
• Prima di spostare l'apparecchio, spegnere la valvola della bombola di gas o del riduttore.
• Utilizzare unicamente il tipo di gas indicato dal produttore.
• Le riparazioni possono essere effettuate solo da un tecnico qualificato.
• In casi di vento forte, fare attenzione perché l'apparecchio non sia inclinato.
• Assicurarsi che la guarnizione del riduttore sia installata e possa svolgere la sua funzione.
• Dopo aver utilizzato l'apparecchio, chiudere l'alimentazione di gas, utilizzando la valvola della bombola o del riduttore.
• Non utilizzare l'apparecchio fino a quando tutti i collegamenti non saranno controllati per perdite.
• In caso di perdita di gas, non utilizzare l'apparecchio. Se l'apparecchio è acceso, chiudere l'alimentazione di gas, verificare e eliminare i danni prima di riavviare l'apparecchio.
• Controllare l'installazione di gas e il tubo flessibile una volta il mese o dopo ogni sostituzione della bombola.
• I tubi e i tubi flessibili devono essere sostituiti nei periodi prescritti o una volta l'anno. Il tubo flessibile non deve essere più lungo di 1,5 m ai sensi della norma EN16436:2014
• In caso di abrasioni o usi eccessivi dei tubi o di danni, sostituirli prima di avviare l'appa recchio. I nuovi tubi devono essere conformi alle istruzioni del produttore.
• Il riscaldatore deve essere controllato prima dell'uso o almeno una volta all'anno da un tecnico qualificato. L'apparecchio potrebbe richiedere una pulizia più frequente. È necessario che il compartimento di controllo, i bruciatori e le vie di percorso dell'aria nell'ap-

parecchio siano sempre puliti.

- Si deve spegnere e controllare l'apparecchio in caso di una delle seguenti situazioni:

□ Quando si sente l'odore di gas e quando sono visibili le estremità della fiamma molto gialle.
☐ Quando il riscaldatore non raggiunge la temperatura desiderata. La temperatura inferiore a 5°C riduce il flusso di calore e l'apparecchio non funzionerà correttamente.
□ L'apparecchio inizia a emettere i rumori (gli scoppi delicati dopo aver spento l'apparecchio sono un fenomeno normale).

- Mettere il riduttore e i tubi lontano da vie di traffico dove la gente poteva inciampare e lontano dai luoghi in cui il tubo potrebbe essere danneggiato accidentalmente.

- Tutte le protezioni e altri dispositivi di sicurezza devono essere rimosse durante la manu tenzione e reinstallate prima di un nuovo uso dell'apparecchio.

- I bambini e gli adulti dovrebbero essere informati sui pericoli derivanti dalla temperatura elevata della superficie. Essi dovrebbero stare lontano dall'apparecchio per evitare ustioni e l'accensione dei vestiti.

- I bambini e gli animali devono essere controllati quando stano nel luogo di utilizzo dell'apparecchio.

- Non appendere e non porre sull'apparecchio o nelle sue vicinanze i vestiti o altri materiali infiammabili.

- Non mettere oggetti sull'apparecchio e non appoggiarli all'apparecchio. Alcune sostanze o alcuni oggetti conservati vicino all'apparecchio o sotto l'apparecchio saranno esposti a calore radiante e possono essere seriamente danneggiati.

- Non utilizzare o conservare sostanze infiammabili vicino all'apparecchio.

- Non utilizzare spray vicino all'apparecchio o quando esso è acceso.

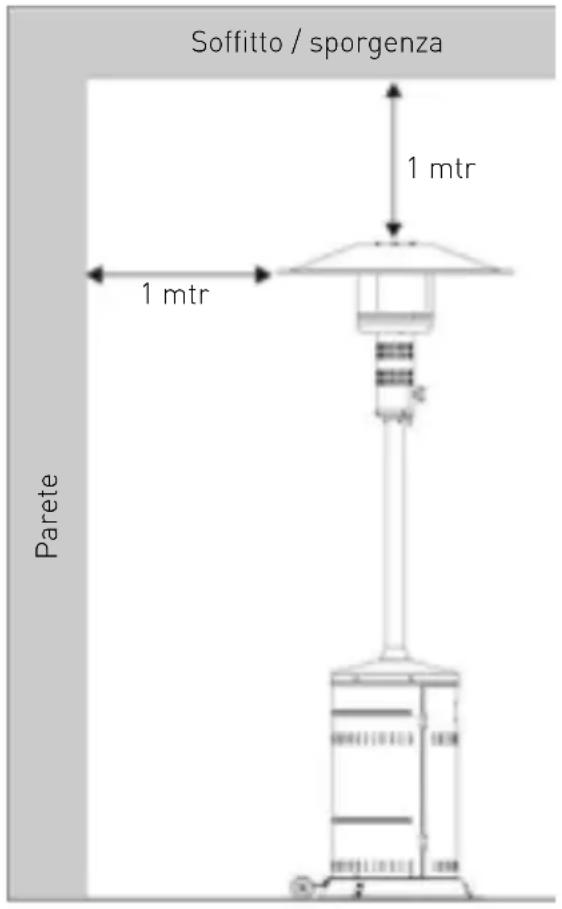

- Mantenere sempre una distanza di almeno 0,9 m tra l'apparecchio e i materiali combù stibili.

- Posizionare sempre l'apparecchio su una superficie piana e dura. Un luogo ben ventilato deve essere almeno i 25° di area aperta che è la somma della superficie delle pareti.

- L'iniettore in questo apparecchio non è rimovibile e viene montato solo dal costruttore. È vietato convertire questo apparecchio da una pressione del gas a un'altra.

- Non collegare la bombola del gas direttamente all'apparecchio senza regolatore.

- Durante l'installazione, la bombola del gas dovrà essere fissata con la cinghia collocata all'interno dell'involucro esterno.

Destinazione del dispositivo

• Il dispositivo è destinato all'uso professionale e può essere utilizzato solo da personale qualificato.
• L'apparecchio è progettato solo per il riscaldamento all'aperto o in aree ben ventilate. Qualsiasi altro uso può causare danni all'apparecchio o lesioni personali.

- Il funzionamento dell'apparecchio per qualsiasi altro scopo è considerato un uso improprio del dispositivo. L'utente è l'unico responsabile per l'uso improprio del dispositivo.

Lista delle parti

Le parti fornite per il montaggio:

• Viti M5x12 (5 pz) e rondelle M5 (5 pz) per il montaggio del pannello posteriore dell'involucro e della base.
• Viti M5x12 (5 pz) e rondelle M5 (5 pz) per il montaggio del pannello posteriore dell'involucro e del coperchio dell'involucro.
• Viti M5x12 (3 pz) e rondelle M5 (3 pz) per il montaggio del supporto.
• Viti M6x12 (4 pz) e rondelle M6 (4 pz) per il montaggio del supporto e del coperchio dell'involucro.
• Viti M6x8 (9 pz) e Dadi ad alette M6 (12pz) e rondelle M6 (12 pz) per il montaggio del riflettore.
• Viti M5x10 (3 pz) e rondelle M5 (3 pz) per il montaggio del bruciatore principale e del supporto.
• Viti M5x12 (6 pz) e rondelle M5 (6 pz) per il montaggio delle maniglie di fissaggio e della base.
• Viti M8x12 (4 pz), rondelle M8 (4 pz) e dadi M8 (2 pz) per il montaggio delle rotelle.

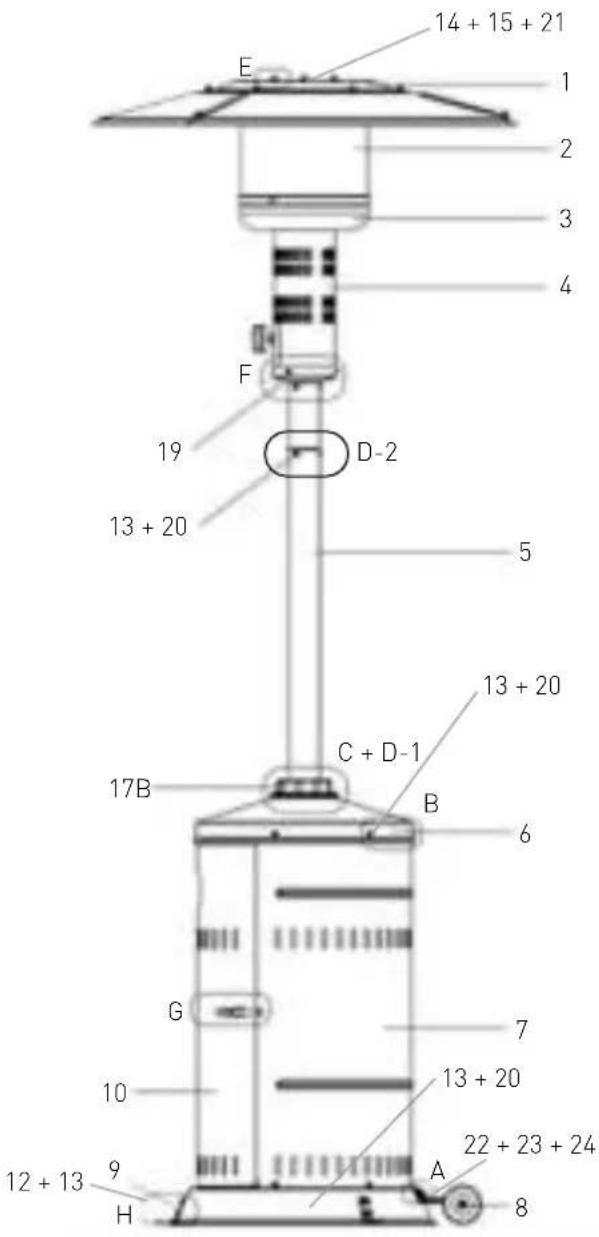

Parti dell'ombrello di riscaldamento:

N. Descrizione

1 Gruppo del rifle tore

2 Griglia del bruciatore

3 Supporto inferiore del bruciatore

4 Griglia conica inferiore

5 Gruppo del supporto

6 Coperchio dell'involucro

7 Pannello posteriore dell'involucro

8 Rotella

9 Base

10 Porta

11 Cerniera

12 Viti di montaggio M5x10

13 Rondelle M5

14 Viti di montaggio M6x8

15 Dadi ad alette M6

16 Cerniera

17 Protezione di plastica

18 Tubo interno

19 Accenditore

20 Viti di montaggio M5x12

21 Rondelle M6

22 Viti di montaggio M8x12

23 Rondelle M8

24 Dado M6

25 Viti di montaggio M6x12

14 + 15 + 21 E 1 2 3 4 F 19 D-2 13 + 20 5 17B C + D-1 B 6 G 7 10 13 + 20 12 + 13 9 A 22 + 23 + 24 8

Fig. 1

Istruzioni per l'installazione Istruzioni per l'installazione

• Sono necessari: cacciavite / chiave inglese / chiavi semplici.
• Soluzione per il controllo di tenuta una parte di detergente e tre parti di acqua.
• Prima dell'installazione, rimuovere tutti gli elementi dell'imballaggio.
• Installare i dadi e le viti senza serrare. Tutte le connessioni devono essere serrate dopo aver montato l'apparecchio. Questa procedura facilita l'installazione e migliora la stabilità dell'apparecchio.
• L'apparecchio fornito può variare leggermente dall'apparecchio presentato nelle istruzioni per l'uso. Le differenze non indicano una peggiore qualità di realizzazione e risultano dal processo dello sviluppo del prodotto.

PUNTO 1: Serrare il pannello posteriore dell'involucro sulla base con le viti M5x12 (5 pz) utilizzando le rondelle (5 pz) – dettaglio A.

PUNTO 2: Mettere il coperchio dell'involucro sul pannello posteriore dell'involucro. Avvitare il coperchio dell'involucro e il pannello posteriore del coperchio con le viti M5x12 (5 pz) utilizzando le rondelle (5 pz) - dettaglio B.

PUNTO 3: Installare il supporto verticalmente sul coperchio dell'involucro con due viti M5x12 (4 pz) utilizzando le rondelle (4 pz). Fare passare il coperchio attraverso il supporto – dettaglio D-1. Installare il supporto utilizzando le viti M5x12 (3 pz) e le rondelle piatte (3 pz) – dettaglio D-2.

PUNTO 4: Fissare il primo elemento del riflettore sulla cupola centrale con la vite M6x8 (1 pz) utilizzando la vite con la testa ridotta (1 pz) e la rondella piatta (1 pz)- dettaglio E-1. Fissare il secondo elemento sul primo elemento e sulla cupola centrale con le viti M6x8 (3 pz) utilizzando la vite con la testa ridotta (3 pz) e le rondelle piatte (3 pz) - dettaglio E-2. Fissare il terzo elemento del riflettore con le viti M6x8 (5 pz) utilizzando le viti con le teste ridotte (5 pz) e le rondelle piatte (5 pz) - dettaglio E-3.

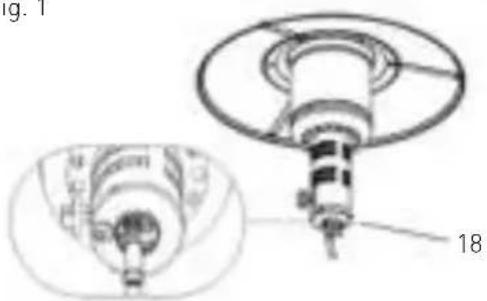

PUNTO 5: Serrare il tubo di gas interno al bruciatore principale – vedi la fig.. 1. Fissare il bruciatore principale sul supporto utiliz-

zando le viti M5x10 (3 pz) e le rondelle (3 pz) – dettaglio F.

NOTA: NON SERRARE CON TROPPA FORZA! VEDI LE INFORMACIONI SUL CONTROLLO DI TENUTA - PAG. 5.

PUNTO 6: Fissare la porta sull'involucro - vedi la fig. 3 e il dettaglio G.

Detail A 13 20 Detail B 13 20 Detail C 5 9

Detail D D-1 5 17 21 2125 23 6 D-2 13+20

Detail E 14+15+21 E-1 E-2

E-3 Detail F 13 12 13 12 5

Attrezzo di montaggio (opzionale)

Le parti per il fissaggio dell'attrezzo di montaggio: viti M5x12 (6 pz) e rondelle (6 pz).

Fissare 3 attrezzi sulla base.

Per migliorare la stabilità dell'apparecchio si deve

acquistare i ganci a vite o i tasselli a espansione, per installarli nel terreno o nel pavimento, attraverso i fori dell'attrezzo. Fig. 3.

20 13

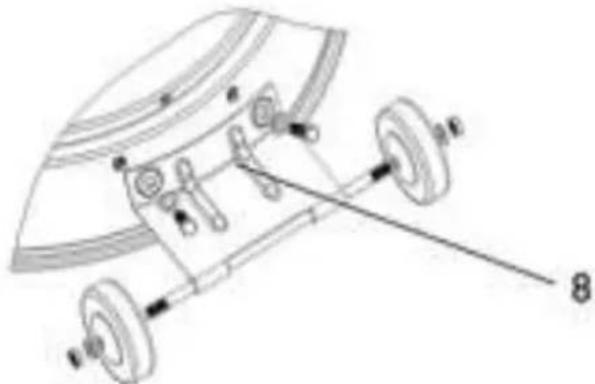

Le parti per il montaggio delle rotelle: viti (2 pz), rondelle (4 pz) e dadi (2 pz).

Assemblare le parti delle rotelle e fissarle sulla base - fig. 5.

Istruzioni per l'uso

Prima del primo uso e dopo ogni sostituzione della bombola di gas, prima di accendere, si deve effettuare lo spurgo del circuito del gas! A tale scopo si deve ruotare la manopola di regolazione in senso antiorario sulla posizione di pilota. Premere e tenere premuto la manopola per 3 minuto prima di accendere.

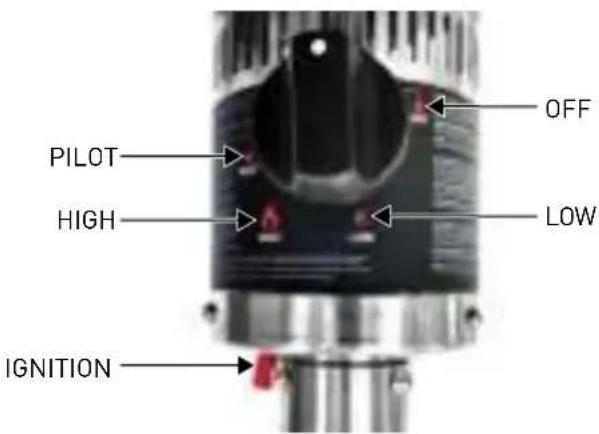

Accensione

- Controllare tutti i collegamenti prima di ogni utilizzo.

- Aprire il circuito del gas principale.

- Premere per poter ruotare la manopola di regolazione in senso antiorario sulla posizione PILO-TA, vedi la foto a destra

- Mantenendo la manopola premuta, premere il tasto IGNITION [ACCENSIONE] qualche volta fino all'accensione della fiamma di controllo e continuare a premere la manopola per 10 secondi, finché la fiamma rimane accesa dopo il rilascio della manopola.

- Se la fiamma di controllo non si accende o si spegne dopo il rilascio della manopola, ruotare la manopola sulla posizione OFF e ripetere i passaggi precedenti.

PILOT HIGH IGNITION OFF LOW

Accensione del riscaldatore sul patio

• La fiamma di controllo deve bruciare e la mano-pola deve essere posizionata su PILOTA.
• Premere il tasto ad una profondità di 3mm, e poi ruotare in senso antiorario sulla posizione HIGH.
• Quando la maniglia si brucia, ruotare la manopola in senso orario dalla posizione HIGH alla posizione LOW, secondo i bisogni.

NOTA: Immediatamente dopo aver acceso., il bruciatore può essere rumoroso. Per ridurre il rumore eccessivo del bruciatore, ruotare la manopola di regolazione sulla posizione PILOTA. Poi ruotare la manopola per impostare il livello di calore desiderato.

Una nuova accensione

Nota: Per la vostra sicurezza non impostare la manopola di regolazione sulla posizione OFF se non è stato premuta nella posizione PILOTA. Solo in questo momento si può ruotarla sulla posizione OFF.

• Ruotare la manopola di regolazione sulla posizione OFF.
• Attendere almeno 5 secondi, finché un po' di gas si si disparisce, prima di tentare di riaccendere la fiamma di controllo.

- Ripetere i passaggi descritti nella sezione „Accensione”.

Estinzione

• Mantenere premuta la manopola e ruotarla in senso orario sulla posizione OFF.
• Dopo aver terminato l'uso, chiudere la valvola della bombola di gas o il regolatore.

- Prima di spostare l'apparecchio, attendere che si raffreddi.

Nota: Dopo l'uso di solito c'è una certa colorazione dello schermo del riscaldatore.

Controllo di tenuta

NON CONTROLLARE LA TENUTA CON LA FIAMMA LIBERA. DURANTE IL CONTROLLO NON FUMARE.

La tenuta delle connessioni del gas nell'apparecchio è controllata in fabbrica prima del trasporto.

Si deve controllare regolarmente la tenuta dell'apparecchio e quando si sente l'odore di gas, si deve effettuarlo immediatamente.

• Preparare la soluzione di sapone ii un rapporto 1/4 di liquido per vasi, 3/4 di acqua. Durante il controllo dei punti indicati sul disegno sopra, la soluzione di sapone può essere distribuita dalla bottiglia, dal panno o dal pennello.

• Durante il controllo di tenuta, impostare la valvola della bombola di gas sulla posizione OFF. Dopo aver applicato la soluzione di sapone sulle connessioni di gas, ruotare la valvola della bombola sulla posizione ON.

• In caso di perdite le bolle appaiono sulla soluzione.

• In questo caso chiudere l'alimentazione di gas. Serrare tutte le connessioni e aprire l'alimentazione del gas. Controllare ancora una volta.

Punti di controllo di tenuta ① ②

Requisiti riguardanti il gas

- Il gruppo del regolatore di pressione e del tubo deve essere conforme alla normativa vigente.

- Non utilizzare la bombola di gas se il corpo, la valvola, il collare o l'anello della base sono danneggiati.

• La bombola sbreccata o coperta di ruggine può essere pericolosa e deve essere controllata dal fornitore di gas.
• Non collegare l'apparecchio alla fonte di gas non controllato.
• Quando l'apparecchio non è utilizzato, chiudere sempre la valvola della bombola di gas.

- Dopo aver collegato la bombola si deve sempre controllare la tenuta delle connessioni. Se appa- iono le bolle sulla soluzione, non utilizzare l'apparecchio. Non verificare la tenuta utilizzando la fiamma.

Colelgamento della bombola di gas

• Si raccomanda di utilizzare la bombola di gas 9 kg o la bombola raccomandata dal fornitore di gas.
• Un regolatore del gas approvato viene utilizzato in base alle categorie di dispositivi e ai paesi elencati nella targhetta dei dati tecnici. Il tubo flessibile approvato dev'essere sostituito quando le condizioni nazionali lo richiedono; consultare le normative locali in quanto potrebbero differire.
• Avvertenza: il montaggio dei tubi dev'essere eseguito da idraulici qualificati dei paesi di destinazione.
• Le istruzioni per l'uso della bombola devono essere fornite dal fornitore di gas.

• Le bombole di gas devono essere sostituite all'esterno, in una zona ben ventilata, lontano da fiamme libere o altre fonti di accensione.

• La bombola di gas deve essere utilizzata unicamente in posizione verticale.

• Chiudere la manopola di regolazione del riscal- datore, ruotandola a resistenza secondo il senso orario.
• Chiudere la valvola della bombola di gas e fissare il regolatore.
• Serrare tutti i collegamenti, se necessario, utilizzando la chiave. Posizionare la bombola sulla base.
• Durante l'installazione, la bombola del gas dovrà essere fissata con la cinghia collocata all'interno dell'involucro esterno.
• Controllare la tenuta di tutte le connessioni utilizzando acqua e sapone. Se necessario, serrare la connessione e controllare ancora una volta.

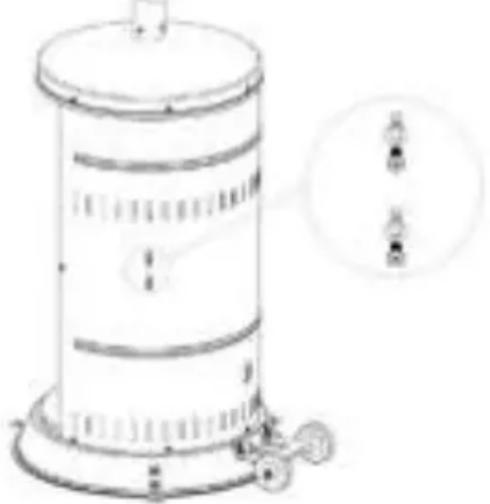

Messa in sicurezza della bombola del gas

• Collegare entrambe le estremità del nastro in velcro alla base, utilizzando 4 viti M6*12, rondelle M6 e dadi M6.
• Collocare la bombola del gas nell'involucro esterno del recipiente.
• Collegare la bombola del gas al riduttore. Prendere conoscenza delle istruzioni fornite insieme al riduttore, al fine di verificare il metodo di collegamento della bombola del gas.

- Chiudere i nastri in velcro nel rispetto dello schema di cui sopra. Chiudere i nastri in modo tale che la bombola del gas sia messa in sicurezza.

Nota: Ricordarsi della manutenzione dei nastri in velcro. NON sottoporre il gruppo del riduttore a carichi.

Regole di sicurezza importanti

per uso all'aperto o nelle zone ben ventilate. La zona con una buona ventilazione dovrebbe essere aperta almeno per 25%. 25% riguarda la superficie delle pareti.

L'utilizzo di questo tipo di apparecchi in locali può essere VIETATO. I bambini e gli adulti devono essere consapevoli della elevata temperatura sopra l'apparecchio acceso. I bambini che sono in prossimità del riscaldatore devono essere attentamente sorvegliati.

Non appendere MAI qualsiasi cosa sul riscaldatore, compresi abiti o altri oggetti infiammabili.

NON utilizzare il riscaldatore se non è completamente assemblato nella sua posizione. Mantenere la distanza minima da materiali combustibili.

La lunghezza del tubo di gas non deve oltrepassare 1,5 m.

Soffitto / sporgenza 1 mtr 1 mtr Parete

Manutenzione

Per poter godere di alta prestazione del riscaldatore, è necessario completare le procedure di manutenzione che seguono:

• Mantenere le superfici esterne pulite.
• Non utilizzare per la pulizia i detergenti infiammabili.
• Ricordarsi che durante la pulizia non si deve bagnare l'area intorno al bruciatore o il bruciatore. In caso di qualsiasi contatto del regolatore di gas con l'acqua NON utilizzarlo. Si deve essere sostituito.

• Non bloccare la presa d'aria. Mantenere il controllo, il bruciatore e i condotti di circolazione dell'aria puliti. I segni di un possibile blocco comprendono:

• Gas odor with extreme yellow tipping of flame.

• Heater does NOT reach the desired temperature.
• Heater glow is excessively uneven.

• Heater makes popping noises.

• Nel bruciatore o nei fori i ragni o altri insetti possono far nido. Questo può danneggiare il riscaldatore e rendere il suo utilizzo pericoloso. Pulire tutte le aperture del riscaldatore con un dispositivo robusto per la pulizia dei tubi. Le impurezze minori possono essere rimosse con aria compressa.

• Il deposito carbonioso può costituire un pericolo di incendio. Se il deposito carbonioso si crea, si deve pulire la cupola e il motore con acqua calda e sapone.

Nota: nell'ambiente salino (ad esempio al mare) la corrosione si verifica più velocemente. Controllare spesso le zone corrose e realizzare la riparazione immediatamente.

Servuzio

- Si prega di contattare il proprio rivenditore locale per la manutenzione dell'apparecchio e la sostituzione delle parti. La manutenzione dell'apparecchio deve essere eseguita unicamente dal personale autorizzato.

- Nota: non utilizzare le parti e gli elementi non originali. Si deve utilizzare sempre i pezzi di ricambio e gli elementi originali. L'uso di pezzi non originali annullerà la garanzia e può portare ad un pericolo per gli utenti.

Stoccaggio

Se l'apparecchio non è usato:

Ruotare la manopola di regolazione sulla posizione OFF.

CHIUDERE la bombola di gas. Stoccare nella posizione verticale, in una zona protetta contro le intemperie dirette (pioggia, nevischio, grandine, neve, polvere, sporcizia). Se necessario, coprire l'apparecchio per proteggere le superfici esterni e per evitare il blocco di condotti di circolazione d'aria

Nota: prima di coprire il riscaldatore, attendere che l'apparecchio si raffreddi.

Se l'apparecchio non è in uso o durante il trasporto: Ruotare la manopola di regolazione sulla posizione OFF.

Scollegare la bombola di gas e metterla in un luogo sicuro con una buona ventilazione. NON stoccare in un luogo dove la temperatura supera i 50°C. Stoccare nella posizione verticale, in una zona protetta contro le intemperie dirette (pioggia, nevischio, grandine, neve, polvere, sporcizia). Se necessario, coprire l'apparecchio per proteggere le superfici esterni e per evitare il blocco di condotti di circolazione d'aria.

Nota: prima di coprire il riscaldatore, attendere che l'apparecchio si raffreddi.

NOTA: NON UTILIZZARE NELL'APPARECCHIO LE PARTI E GLI ELEMENTI NON APPROVATI. UTILIZZARE UNICAMENTE I PEZZI DI RICAMBIO E GLI ELEMENTI ORIGINALI.

Per nascondere il riscaldatore (solo 272701)

Se il riscaldatore è smontato, la sua conservazione è più facile. Per fare questo si deve allentare correttamente la vite in plastica (17). Tirare il supporto principale verticalmente finché sia in contatto con il coperchio dell'involucro. Ruotare il supporto principale in senso orario e abbassarlo fino al livello desiderato. Per bloccare il supporto principale al livello desiderato, tirarlo e ruotarlo in senso an-

tiorario. Poi si deve abbassarlo fino che il supporto principale sia posto sulle sue viti. Serrare la vite di plastica per garantire la stabilità del riscaldatore.

Nota: Fare attenzione alla vostra testa. Prima del montaggio, aspettare che l'apparecchio si raffredda.

Risoluzione dei problemi

PROBLEMA SINTOMI RIPARAZIONE
Non è possibile accendere la fiamma di controllo	La valvola della bombola è chiusa. Aprire la valvola
	L'uscita o il tubo del bruciatore di controllo sono bloccati.	Pulire o sostituire l'uscita o il tubo del bruciatore di controllo.
	L'aria nel tubo di gas.	Aprire il condotto di gas e far rilasciare un po' di gas (premendo la manopola di regolazione) per 1-2 min. fino a quando si sente l'odore di gas.
	Una bassa pressione del gas. Sostituire la bambola (monouso) con il gas propano.
	L'accenditore difettoso	Sostituire la bambola (monouso) con il gas propano. (vedi: disegno**) Ordinare e installare un nuovo accenditore.
La fiamma di controllo si spegne	La sporcizia accumulata intorno al bruciatore di controllo.	Pulire la zona intorno al bruciatore di controllo.
	La connessione interrotta tra la valvola di gas e il gruppo di brucia-tore di controllo.	Serrare la connessione e controllare le eventuali perdite.
	L'elemento termico non funziona correttamente	Sostituire l'elemento termico.
Il bruciatore non si accende	Una bassa pressione del gas. Sostituire la bambola (monouso) con il gas propano.
	L'uscita del gas bloccata. Sbloccare.
	La manopola di regolazione non è nella posizione „ON”.	Ruotare la manopola sulla posizione „ON”.
La fiamma del brucia-tore è troppo piccola Nota: non utilizzare il riscaldatore in temperatura inferiore a 5°C	Una bassa pressione del gas. Sostituire la bambola (monouso) con il gas propano.
	La temperatura supera i 5°C, il serbatoio è riempito solo ai 25%.	Sostituire la bambola (monouso) con il gas propano.
	Il cavo di alimentazione è piegato o impigliato	Raddrizzare il cavo e controllare la tenuta.
	La manopola di regolazione è sulla posizione massima su „ON”.	Ruotare la manopola di regolazione sulla posizione „OFF”, aspettare che il riscaldatore è raffreddato a temperatura ambiente, poi controllare se il brucia-tore e le uscite non sono bloccati.
Il radiatore non è accesso in modo uguale. Nota: la parte inferiore di 2,5 cm del riscaldato-re di solito non è accesa.	Una bassa pressione del gas. Sostituire la bambola (monouso) con il gas propano.
	La base non è su una superficie piana	Posizionare il riscaldatore sulla superficie piana.
	Il riscaldatore non è sulla superficie piana.	Pulire il bruciatore.
Il deposito carbonioso	La sporcizia o la polvere sul riflet-tore e il riscaldatore.	Pulire il riflettore e il riscaldatore.
Il fumo nero e denso Il bruciatore bloccato.		Ruotare la manopola di regolazione sulla posizione „OFF”, aspettare che il riscaldatore è raffreddato a temperatura ambiente, poi pulire il brciatore all'interno e all'esterno.

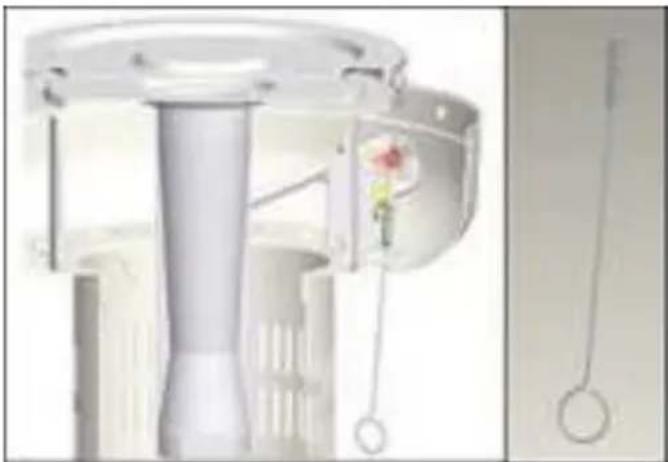

Se per qualche motivo la scintilla non appare al momento di accensione, il riscaldatore può essere acceso quando si inserisce un fiammifero acceso al foro del bruciatore, utilizzando l'attrezzo fornito per i fiammiferi (vedi la foto a sinistra) e ruotando nello stesso tempo la manopola sulla posizione „PILOT”.

In caso di eventuali problemi, si prega di contattare il fornitore locale.

Garanzia

Qualsiasi difetto che influenza la funzionalità del dispositivo che compaia entro un anno dall'acquisto sarà corretto a titolo interamente gratuito o con la sostituzione del prodotto che è stato utilizzato e sottoposto a manutenzione corretta seguendo le istruzioni, senza alcuna violazione. I diritti legali del cliente non sono assolutamente modificati. Nel caso in cui l'intervento di manutenzione o sostituzione sia previsto nel periodo di validità della garanzia, precisare dove e quando si è acquistato il prodotto, possibilmente allegando lo scontrino.

In linea con la nostra politica di sviluppo continuo dei prodotti, ci riserviamo il diritto di modificare il prodotto, l'imballo e le specifiche di documentazione, senza notifica alcuna.

Smaltimento e protezione dell'ambiente

In caso di ritiro dell'apparecchiatura dal funzionamento il prodotto non può essere smaltito con altri rifiuti domestici. L'utente è responsabile della consegna dell'attrezzatura al punto di raccolta appropriato per l'attrezzatura usata. Il mancato rispetto delle disposizioni sopramenzionate può comportare l'imposizione di sanzioni in conformità con le normative vigenti in materia di smaltimento dei rifiuti. La raccolta e il riciclaggio selettivi di attrezzature usate contribuiscono alla conservazione delle risorse naturali e garantiscono il riciclaggio in modo tale da non nuocere alla salute e all'ambiente. Per ulteriori informazioni sui luoghi di smaltimento delle apparecchiature usate per il riciclaggio, contattare la società locale di raccolta dei rifiuti. Il produttore e l'importatore non sono responsabili per il riciclaggio e il trattamento dei rifiuti in modo ecologico, sia direttamente che nel quadro del sistema pubblico.

Stimate client,

- Errori di cambiamenti, di stampa e di impaginazione riservati.
