Typ produktu	Ogrzewacz zewnętrzny (parasol grzewczy)
Marka	Hendi
Model	Lounge Heater 272411
Zastosowanie	Tylko na zewnątrz, dobrze wentylowane pomieszczenia
Źródło energii	Gaz butan lub propan (zalecana butla 9 kg)
Moc cieplna	Około 13 kW
Wymiary (wysokość)	Około 220 cm
Średnica reflektora	Około 80 cm
Waga	Około 17 kg
Materiały	Stal, reflektor aluminiowy
Zapłon	Piezoelektryczny (przycisk Ignition)
Bezpieczeństwo	Termopara, wyłącznik bezpieczeństwa, zabezpieczenie przed przewróceniem
Konserwacja	Czyścić wodą z mydłem, regularnie sprawdzać nieszczelności
Części zamienne	Reflektor, palnik, świeca zapłonowa, termopara, wąż (oryginalny)
Gwarancja	12 miesięcy
Akcesoria w zestawie	Kółka, uchwyty mocujące, pasek na rzep
Montaż	Wymaga ręcznego montażu (narzędzia nie są dołączone)

Często zadawane pytania - Lounge Heater 272411 Hendi

Jak włączyć ogrzewacz po raz pierwszy?

Przed pierwszym użyciem odpowietrz układ, przytrzymując przycisk w pozycji PILOT przez 3 minuty. Następnie otwórz dopływ gazu, przekręć pokrętło na PILOT, naciśnij przycisk zapłonu, aż zapali się świeca pilotująca, przytrzymaj wciśnięty przez 10 sekund, a następnie przekręć na HIGH.

Co zrobić, jeśli świeca pilotująca nie zapala się?

Sprawdź, czy zawór butli jest otwarty, czy otwór świecy pilotującej nie jest zatkany, i odpowietrz przewód, przytrzymując przycisk przez 1–2 minuty. Jeśli zapalnik nie działa, użyj zapałki z uchwytem na zapałki.

Jak sprawdzić nieszczelności gazu?

Przygotuj roztwór mydlany (1 część płynu do naczyń na 3 części wody). Nałóż na połączenia przy zamkniętej butli, a następnie otwórz butlę. Jeśli pojawią się bąbelki, występuje nieszczelność. Nigdy nie używaj otwartego ognia.

Czy można używać tego ogrzewacza w pomieszczeniu?

Nie, to urządzenie jest przeznaczone wyłącznie do użytku na zewnątrz lub w bardzo dobrze wentylowanych pomieszczeniach (co najmniej 25% otwartej powierzchni). Używanie go w pomieszczeniu stwarza ryzyko uduszenia.

Jaki rodzaj gazu stosować?

Urządzenie działa na gaz butan lub propan. Zalecana butla o pojemności 9 kg. Używaj homologowanego reduktora dostosowanego do twojego kraju.

Jak przechowywać urządzenie po użyciu?

Przekręć pokrętło na WYŁĄCZ (OFF), zamknij zawór butli, poczekaj aż urządzenie ostygnie, a następnie przechowuj je w pozycji pionowej, chroniąc przed warunkami atmosferycznymi. Do dłuższego przechowywania odłącz butlę i umieść ją w wentylowanym miejscu.

Płomień palnika jest niski, co robić?

Sprawdź, czy butla nie jest prawie pusta, w razie potrzeby wymień. Upewnij się, że wąż nie jest zgięty, a temperatura na zewnątrz jest powyżej 5°C. Jeśli problem nie ustępuje, wyczyść otwory palnika.

Jak złożyć parasol grzewczy?

Postępuj zgodnie z instrukcją: przymocuj panel tylny do ramy, zamontuj pokrywę, słup, reflektor i palnik. Użyj dostarczonych śrub i podkładek. Po montażu dokręć wszystkie połączenia. Sprawdź szczelność.

Co zrobić, jeśli czuję zapach gazu?

Natychmiast zamknij zawór butli i pokrętło sterowania. Zgaś wszelkie płomienie. Sprawdź połączenia wodą z mydłem, aby zlokalizować wyciek. W razie potrzeby dokręć połączenia lub wymień wąż.

Jak czyścić urządzenie?

Użyj ciepłej wody z mydłem i miękkiej szmatki. Nigdy nie używaj łatwopalnych ani żrących środków. Unikaj zamoczenia obszaru palnika i świecy pilotującej. Regularnie czyść otwory palnika za pomocą wycioru do fajek.

INSTRUKCJA OBSŁUGI Lounge Heater 272411 Hendi

Przed uruchomieniem urządzenia należy koniecznie dokładnie przeczytać niniejszą instrukcję obsługi.

Zachowaj instrukcję urządzenia

Stosować tylko na wolnej przestrzeni.

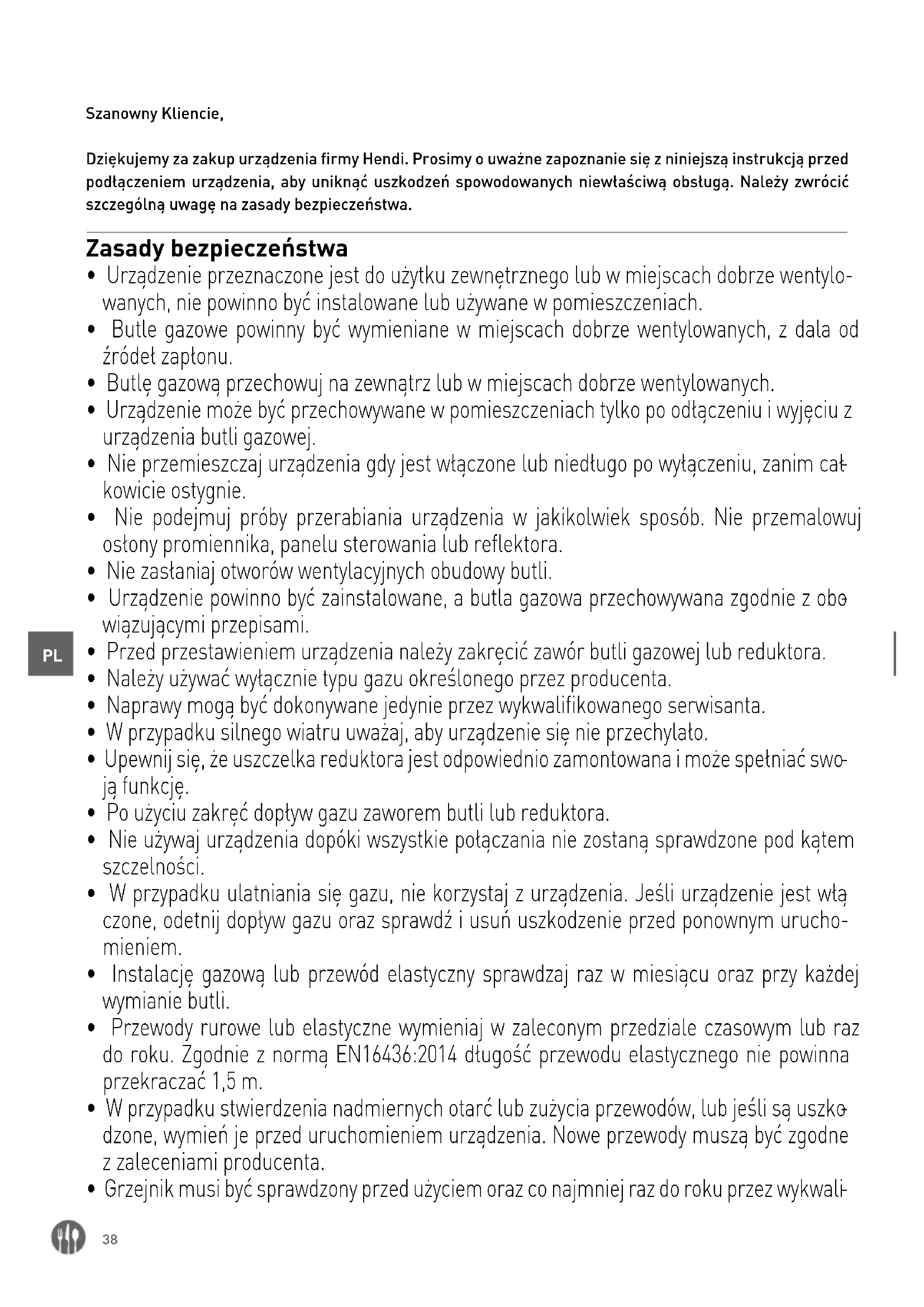

Dziękujemy za zakup urządzenia firmy Hendi. Prosimy o uważne zapoznanie się z niniejszą instrukcją przed podłączeniem urządzenia, aby uniknąć uszkodzeń spowodowanych niewłaściwą obstugą. Należy zwrócić szczególnie uwagę na zasady bezpieczeństwa.

Zasady bezpieczeństwa

• Urządzenie przeznaczone jest do użytku zewnętrznego lub w miejscach dobrze wentylowanych, nie powinno być instalowane lub używane w pomieszczeniach.
• Butle gazowe powinny być wymieniane w miejscach dobrze wentylowanych, z dala od źródeł zapłonu.
• Butłę gazową przechowuj na zewnątrz lub w miejscach dobrze wentylowanych.
• Urządzenie może być przechowywane w pomieszczeniach tylko po odłączeniu i wyjęciu z urządzenia butli gazowej.
• Nie przemieszczaj urządzenia gdy jest włączone lub niedługo po wyłączeniu, zanim całkowicie ostygnie.
• Nie podejmuj próby przerabiania urządzenia w jakikolwiek sposób. Nie przemalowuj ostony promiennika, panelu sterowania lub reflektora.
• Nie zastaniaj otworów wentylacyjnych obudowy butli.
• Urządzenie powinno być zainstalowane, a butla gazowa przechowywana zgodnie z obę wiązującymi przepisami.
• Przed przestawieniem urządzenia należy zakręcić zawór butli gazowej lub reduktora.
• Należy używać wyłącznie typu gazu określonego przez producenta.
• Naprawy mogą być dokonywane jedynie przez wykwalifikowanego serwisanta.
• W przypadku silnego wiatru uważaj, aby urządzenie się nie przechylato.
• Upewnij się, że uszczelka reduktora jest odpowiednio zamontowana i może spełniać swoją funkcję.
• Po użyciu zakręć doptyw gazu zaworem butli lub reduktora.
• Nie używaj urządzenia dopóki wszystkie połączania nie zostaną sprawdzone pod kątem szczelności.
• W przypadku ulatniania się gazu, nie korzystaj z urządzenia. Jeśli urządzenie jest włą czone, odetnij dopływ gazu oraz sprawdź i usuń uszkodzenie przed ponownym uruchomieniem.
• Instalację gazową lub przewód elastyczny sprawdzaj raz w miesiącu oraz przy każdej wymianie butli.
• Przewody rurowe lub elastyczne wymieniaj w zaleconym przedziale czasowym lub raz do roku. Zgodnie z normą EN16436:2014 długość przewodu elastycznego nie powinna przekraczać 1,5 m.
• W przypadku stwierdzenia nadmiernych otarć lub zużycia przewodów, lub jeśli są uszkodzone, wymień je przed uruchomieniem urządzenia. Nowe przewody muszą być zgodne z zaleceniami producenta.
• Grzejnik musi być sprawdzony przed użyciem oraz co najmniej raz do roku przez wykwal-

fikowanego serwisanta. Urządzenie może wymagać częstszego czyszczenia. Wymagane jest, aby przedział sterowania, palniki oraz drogi cyrkulacji powietrza w urządzeniu były zawsze czyste.

- Należy niezwłocznie wyłączyć i sprawdzić urządzenie, jeśli nastąpi którym okwiek z poniż szych sytuacji:

□ Czuć zapach gazu oraz widoczne są intensywnie żółte końcówki płomienia.
□ Grzejnik nie osiąga odpowiedniej temperatury. Temperatura poniżej 5°C spowoduje ograniczenie przepływu ciepła, a urządzenie nie będzie działać poprawnie.
□ Urządzenie zaczyna wydawać trzaskające odgłosy (delikatne trzaski po wygaszeniu urządzenia są normalnym zjawiskiem).
- Reduktor i przewody umieść z dala od ciągów komunikacyjnych, w których ludzie mogliby się o nie potknąć oraz z dala od miejsc, w których przewód mógłby zostać przypadkowo uszkodzony.
- Wszelkie ostony i inne urządzenia zabezpieczające zdjęte podczas serwisowania założ ponownie przez użyciem urządzenia.
- Dzieci i osoby doroste należy ostrzec przed niebezpieczeństwem związanym z wysoką temperaturą powierzchni. Powinni oni trzymać się z dala od urządzenia, aby uniknąć poparzenia lub zapalenia się odzieży.
- Małe dzieci i zwierzęta muszą znajdować się pod nadzorem gdy znajdują się w miejscu użytkowania urządzenia.
- Na urządzeniu oraz w jego pobliżu nie należy wieszać ani kłaść odzieży ani innych łatwo palnych materiałów.
- Nie należy kłaść przedmiotów na urządzeniu lub ich o nie opierać. Niektóre substancje lub przedmioty przechowywane w pobliżu lub pod urządzeniem będą wystawione na emitowane ciepto i mogą ulec poważnemu uszkodzeniu.
- Nie używaj i nie przechowuj łatwopalnych substancji w pobliżu urządzenia.
- Nie używaj aerozoli w pobliżu urządzenia, gdy jest włączone.
- Zawsze zachowuj odległość przynajmniej 0,9m między urządzeniem a materiałami pałnymi.
- Zawsze ustawiaj urządzenie na twardej, równej powierzchni. Dobrze wentylowane po mieszcenie musi mieć co najmniej 25% otwartej powierzchni, która jest suma powierzchni ścian.
- Wtryskiwacz w tym urządzeniu nie jest wymienny - wtryskiwacz montuje się jedynie w ramach procesu produkcyjnego. Zabrania się modyfikacji i zmiany ciśnienia gazu na inne;
- Nie podłączać butli z gazem bezpośrednio do urządzenia bez regulatora.
- Podczas instalacji butla z gazem musi zostać przymocowana za pomocą pasa umiesz czonego wewnątrz obudowy.

Przeznaczenie

• Urządzenie jest przeznaczone wyłącznie do użytku komercyjnego.
• Urządzenie jest przeznaczone wyłącznie do stosowania na zewnątrz. Wszelkie inne użycie może spowodować uszkodzenia urządzenia lub obrażenia ciała.

- Wykorzystanie urządzenia w jakimkolwiek innym celu uznane będzie za wykorzystanie niezgodne z przeznaczeniem. Użytkownik będzie wyłącznie odpowiedzialny za nieprawidłowe wykorzystanie urządzenia.

Wykaz części

Części do montażu dostarczone w zestawie

• Śruby M5x12 (5 szt.) i podkładki M5 (5 szt.) do montażu panelu tylnego obudowy i podstawy.
• Śruby M5x12 (5 szt.) i podkładki M5 (5 szt.) do montażu panelu tylnego obudowy i pokrywy obudowy.
• Śruby M5x12 (3 szt.) i podkładki M5 (3 szt.) do montażu stojaka.
• Śruby M6x12 (4 szt.) i podkładki M6 (4 szt.) do montażu stojaka i pokrywy obudowy.
• Śruby M6x8 (9 szt.) i nakrętki skrzydetkowe M6 (12 szt.) i podkładki M6 (12 szt.) do montażu reflektora.
• Śruby M5x10 (3 szt.) i podkładki M5 (3 szt.) do montażu palnika głównego i stojaka.
• Śruby M5x12 (6 szt.) i podkładki M5 (6 szt.) do montażu uchwytów mocujących i podstawy.
• Śruby M8x12 (2 szt.), podkładki M8 (4 szt.) i nakrętki M8 (2 szt.) do montażu kółek.

Części parasola grzewczego:
		E	14 + 15 + 21
L.p. Opis
1 Zespół reflektora			2
2 Siatka palnika			3
3 Dolna podstawka palnika			4
4 Dolne sitko stożkowe
5 Zespół stojaka		F
6 Pokrywa obudowy
7 Tylny panel obudowy	19	D-2
8 Kółko	13 + 20
9 Podstawa			5
10 Drzwiczki
11 Zawias
12 Śruby montażowe M5x10			13 + 20
13 Podkładki M5		C + D-1
14 Śruby montażowe M6x8	17B	B
15 Nakrętki skrzydetkowe M6			6
16 Zamek
17 Plastikowa ostona
18 Rura wewnętrzna	G		7
19 Zapalarka
20 Śruby montażowe M5x12	10	13 + 20
21 Podkładki M6			22 + 23 + 24
22 Śruby montażowe M8x12	12 + 139	A
23 Podkładki M8	H		8
24 Nakrętka M8	Rys. 1
25 Śruby montażowe M6x12

©

Uchwyt mocujący (wyposażenie dodatkowe)

Części do montażu uchwytu mocującego i podstawy: śruby M5x12 (6 szt.) i podkładki (6 szt.). Zamocować 3 uchwyty do podstawy. W celu poprawy stabilności urządzenia należy zaopatrzyć się w

odpowiednie śruby hakowe lub kotki rozporowe u lokalnego sprzedawcy i osadzić je w gruncie lub posadzce przez otwory w uchwycie – patrz rys. 3.

20 13

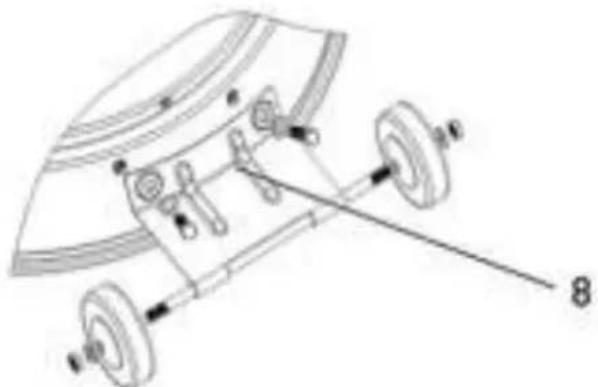

Kółka (wyposażenie dodatkowe)

Części do montażu kółek: śruby (2 szt.), podkładki (4 szt.) i nakrętki (2 szt.).

Złożyć części kółek i przymocować do podstawy - patrz rys. 5.

Przed pierwszym użyciem i po każdej wymianie butli z gazem, przed zapaleniem należy odpowiedzyć układ doprowadzania gazu! W tym celu należy obrócić pokrętło regulacyjne przeciwnie do wskazówek zegara w położenie pilot. Wcisnąć pokrętło i przytrzymać przez 3 minutę przed próbą zapalenia.

Zapalanie

• Sprawdź wszystkie potączenia przed każdym użyciem.
• Otwórz główny przewód gazowy.
• Należy nacisnąć, by przekręcić pokrętło regulacyjne w kierunku przeciwnym do ruchu wskazówek zegara, do pozycji PILOT, zob. zdjęcie z prawej
• Przytrzymując wciśnięte pokrętło należy wciskać przycisk IGNITION [ZAPŁON] wielokrotnie, aż do zapalenia płomyka oszczędnościowego, i dalej przytrzymać wciśnięte pokrętło przez 10 sekund do momentu gdy płomyk pozostanie zapalony po zwolnieniu pokrętła.
• Jeśli płomyk oszczędnościowy się nie zapali lub zgaśnie po zwolnieniu pokrętła, należy przekręcić pokrętło do pozycji OFF i powtórzyć powyższe czynności.

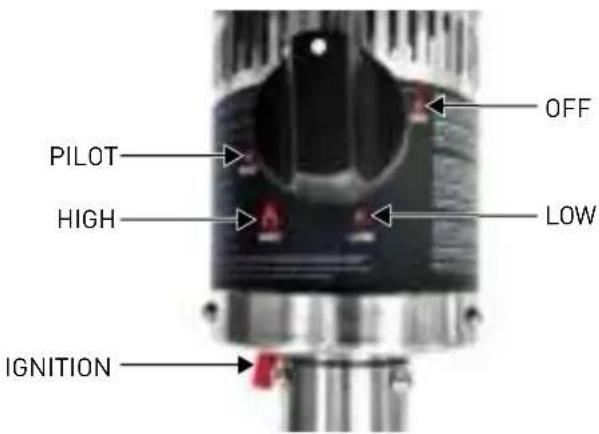

PILOT HIGH IGNITION OFF LOW

Zapalanie piecyka na patio

• Płomyk oszczędnościowy winien się palić, a pokrętło winno być ustawione w pozycji PILOT.
• Przycisk należy wcisnąć na głębokość 3mm, a następnie przekręcić w kierunku odwrotnym do ruchu wskazówek zegara i ustawić w pozycję HIGH.

- Kiedy siatka się zażarzy, przekręć pokrętło w kierunku zgodnym z ruchem wskazówek zegara z pozycji HIGH do pozycji LOW według potrzeb.

Uwaga: Zaraz po zapaleniu praca palnika może być głośna. Aby ograniczyć nadmierny hałas palnika, obróć pokrętło regulacyjne w położenie PILOT. Następnie obracaj pokrętło, aby ustawić żądany poziom ciepła.

PONOWNE ZAPALANIE

Uwaga: dla własnego bezpieczeństwa, nie ustawiaj pokrętła regulacyjnego w położenie OFF, zanim nie wciśniesz go w położeniu PILOT – dopiero wtedy możesz obrócić je w położenie OFF.

• Obróć pokrętło regulacyjne w położenie OFF.
• Zaczekaj co najmniej 5 minut, aż ulotni się trochę gazu, zanim spróbujesz ponownie zapalić pło-mień kontrolny.
• Powtórz czynności opisane w sekcji „Zapalanie”.

Gaszenie

• Przytrzymaj wciśnięte pokrętło i obróć je zgodnie ze wskazówkami zegara w położenie OFF.
• Po zakończeniu użytkowania zamknij zawór butli z gazem lub regulator.

- Przed przemieszczeniem urządzenia zaczekaj, aż ostygnie.

Uwaga: Po użyciu zwykle występuje pewne przebarwienie ekranu grzejnika.

Sprawdzanie szczelności

Nie wolno sprawdzać szczelności za pomocą odkrytego płomienia. Podczas sprawdzania szczelności nie wolno palić.

Szczelność potączeń gazowych w urządzeniu jest sprawdzana fabrycznie przed transportem.

Należy regularnie sprawdzać szczelność urządzenia, a w razie wyczucia zapachu gazu, należy zrobić to natychmiast.

• Przygotuj roztwór mydła w proporcjach 14 płynu do mycia naczyń i 34 wody. Podczas sprawdzania punktów kontrolnych przedstawionych na powyższym rysunku, roztwór mydła można dozować za pomocą butelki, szczotki lub szmatki.

• Podczas sprawdzania szczelności, ustaw zawór butli z gazem w położeniu OFF. Po naniesieniu roztworu mydła na złącza gazowe, obróć zawór butli z gazem w położenie ON.

• W razie nieszczelności w roztworze pojawią się pęcherzyki.

• W takim przypadku zamknij doptyw gazu. Dokręć wszystkie nieszczelne złącza, otwórz doptyw gazu i sprawdź ponownie.

Punkty kontroli szczelności ① ②

WYMAGANIA DOTYCZĄCE GAZU

- Używany zespół regulatora ciśnienia i przewodu powinien być zgodny z lokalnymi przepisami.

- Nie wolno używać butli z gazem, której korpus, zawór, kołnierz lub pierścień podstawy jest uszkodzony.

• Wyszczerbiona lub zardzewiata butla z gazem może stwarzać zagrożenie i powinna zostać sprawdzona przez dostawcę gazu.
• Nie wolno podłączać tego urządzenia do nie-sprawdzonego źródła gazu.
• Kiedy urządzenie nie jest używane, należy zakręcić butłę z gazem.

- Po podłączeniu butli zawsze należy sprawdzić szczelność potączeń. Jeśli w roztworze testowym pojawią się pęcherzyki, nie wolno używać urządzenia. Nie wolno sprawdzać szczelności płomieniem.

PODŁĄCZANIE BUTLI Z GAZEM

• Zaleca się stosowanie butli z gazem 9 kg lub butli zalecanych przez dostawcę gazu.
• Należy zastosować dopuszczony regulator gazu, zgodnie z kategorią urządzeń oraz państwami wyszczególnionymi na tabliczce znamionowej. Wymiana węży elastycznych powinna przebiegać zgodnie z wymogami prawa krajowego; należy się z nimi zapoznać, ponieważ mogą różnić się zależnie od państwa.
• Ostrzeżenie: zespół orurowania musi zostać wykonany przez wykwalifikowanego montera zgodnie z przepisami kraju docelowego.
• Instrukcje obsługi butli z gazem powinien dostarczyć dostawca gazu.

• Butle z gazem należy wymieniać na zewnątrz, w miejscu o dobrej wentylacji, z dala od odkrytego płomienia i innych źródeł zapłonu.

• Butłę z gazem należy eksploatować wyłącznie w pozycji pionowej.

• Zamknij pokrętło regulacyjne grzejnika, obra- cając je do oporu zgodnie z ruchem wskazówek zegara.
• Zamknij zawór butli z gazem i przymocuj do niej regulator.
• Dokręć mocno wszystkie złącza, w razie potrzeby używając klucza. Ustaw butlę na jej podstawie.
• Podczas instalacji butla z gazem musi zostać przymocowana za pomocą pasa umieszczonego wewnątrz obudowy.
• Sprawdź szczelność wszystkich złączy za pomocą wody z mydtem. W razie nieszczelności dokręć złącze i sprawdź ponownie.

Zabezpieczenie butli z gazem

• Przyczep obie końcówki taśmy rzepowej do podstawy za pomocą 4 śrub M6*12, podktadek M6 i nakrętek M6.
• Ustaw butlę z gazem w obudowie pojemnika.
• Podłącz butlę z gazem do reduktora. Zapoznaj się z instrukcją dotączoną do reduktora w celu sprawdzenia, w jaki sposób podłączyć butlę z gazem.

- Zapnij taśmy rzepowe zgodnie z powyższym rysunkiem. Taśmy należy zapiąć w taki sposób, by butla z gazem była odpowiednio zabezpieczona.

Uwaga: Pamiętaj o konserwacji taśm rzepowych. NIE obciążaj zespołu reduktora.

WAŻNE ZASADY BEZPIECZEŃSTWA

Do użytku na zewnątrz lub w miejscach o dobrej wentylacji. Miejsce o dobrej wentylacji powinno być otwarte minimum w 25%. Wspomniane 25% dotyczy łącznej powierzchni ścian.

Używanie tego urządzenia w zamkniętych pomieszczeniach może być niebezpieczne i jest ZABRONIONE. Dzieci i osoby doroste powinny zdawać sobie sprawę z wysokiej temperatury nad słupkiem włączonego grzejnika. Dzieci znajdujących się w pobliżu grzejnika należy uważnie pilnować.

Na grzejniku NIGDY nie należy niczego wieszać, w tym odzieży ani żadnych palnych przedmiotów.

NIE używać grzejnika, dopóki nie zostanie całkowicie zmontowany, a reflektor umieszczony na swoim miejscu. Zachowywać minimalne odległości od materiałów palnych.

Długość przewodu gazowego nie może przekraczać

1,5 m

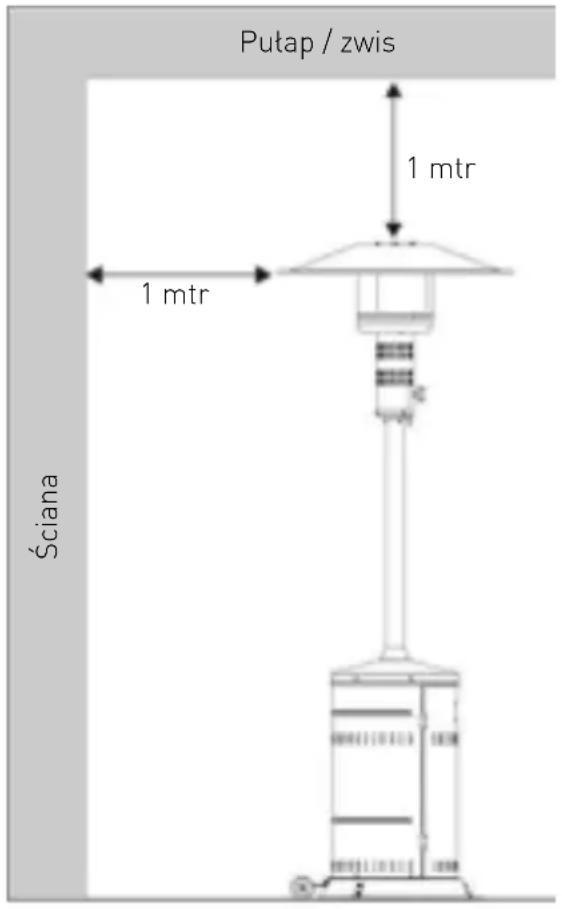

Putap / zwis 1 mtr 1 mtr Ściana

KONSERWACJA

Aby przez wiele lat cieszyć się wysoką wydajnością grzejnika, należy regularnie wykonywać poniższe czynności konserwacyjne.

• Utrzymuj zewnętrzne powierzchnie w czystości.
• Używaj do czyszczenia ciepłej wody z mydtem. Nigdy nie używaj łatwopalnych ani żrących środków czyszczących.
• Pamiętaj, aby podczas czyszczenia urządzenia nie zamoczyć obszaru wokół palnika ani palnika kontrolnego. W razie jakiegokolwiek kontaktu regulatora gazu z wodą, NIE próbuj go używać. Należy go wymienić.
• Nie blokuj dopływu powietrza. Utrzymuj sterowanie, palnik i kanały cyrkulacji powietrza w czystości. Oznaki możliwego zapchania obejmują:

- zapach gazu oraz bardziej niż zwykle żółte koń- cówki płomieni,

- grzejnik NIE osiąga żądanej temperatury,

- grzejnik nie żarzy się równomiernie,

- grzejnik generuje trzaski.

• W palniku lub otworach mogą zagnieżdżać się pająki i inne owady. Może to uszkodzić grzejnik i sprawić, że jego użytkowanie będzie niebezpieczne. Czyść otwory palnika za pomocą wytrzymałego przyrządu do czyszczenia przewodów. Drobne zanieczyszczenia można usuwać sprężonym powietrzem.
• Nagar może stwarzać zagrożenie pożarowe. Jeśli wytworzy się nagar, wyczyść koputę i silnik ciepłą wodą z mydłem.

Uwaga: w środowisku stonym (np. nad morzem) korozja występuje szybciej, niż zwykle. Często sprawdzaj skorodowane miejsca i natychmiast je naprawiaj.

SERWIS

- Prosimy skontaktować się z dostawcą lokalnym celem serwisowania urządzenia i wymiany jego części. Serwis urządzenia winien być wykonywany wyłącznie przez osoby do tego upoważnione.

Uwaga: nie wolno używać części i elementów nieoryginalnych, zawsze stosować oryginalne części i elementy zamienne. Użycie nieoryginalnych części lub elementów powoduje wygaśnięcie gwarancji i może stanowić zagrożenie dla użytkowników.

PRZECHOWYWANIE

W przerwach w użytkowaniu:

Obróć pokrętło regulacyjne w położenie OFF. ZAKREĆ butlę z gazem. Przechowuj grzejnik w pozycji pionowej, w miejscu zabezpieczającym przed bezpośrednim działaniem warunków pogodowych (np. deszczu, deszczu ze śniegiem, gradu, śniegu, kurzu i zanieczyszczeń). W razie potrzeby przykryj go, aby zabezpieczyć powierzchnie zewnętrzne i zapobiec zapchaniu kanałów cyrkulacji powietrza.

Uwaga: przed przykryciem grzejnika zaczekaj, aż ostygnie.

Podczas dłuższych przerw w użytkowaniu lub w czasie transportu:

Obróć pokrętło regulacyjne w położenie OFF. Odtącz butlę z gazem i umieść na zewnątrz w bezpiecznym miejscu o dobrej wentylacji. NIE przechowuj w miejscu, gdzie temperatura przekracza 50°C. Przechowuj grzejnik w pozycji pionowej w miejscu zabezpieczającym przed bezpośrednim działaniem warunków pogodowych (np. deszczu, deszczu ze śniegiem, gradu, śniegu, kurzu i zanieczyszczeń). W razie potrzeby przykryj go, aby zabezpieczyć powierzchnie zewnętrzne i zapobiec zapchaniu kanałów cyrkulacji powietrza.

Uwaga: przed przykryciem grzejnika zaczekaj, aż ostygnie.

UWAGA: NIE UŻYWAJ W URZĄDZENIU NIEZATWIERDZONYCH CZĘŚCI ANI ELEMENTÓW. UŻYWAJ TYLKO ORYGINALNYCH CZĘŚCI I ELEMENTÓW ZAMIENNYCH URZĄDZENIA.

PL

Chowanie piecyka (tylko 272701)

Składanie Lampy grzewczej znacznie ułatwia jej przechowywanie. Aby to uczynić, należy odpowiednio poluzować plastikową śrubę (17). Podciągnij pionowo główny stojak aż zetknie się z pokrywą ochronną obudowy. Przekręć główny stojak zgodnie z ruchem wskazówek zegara i opuść go aż osiągnie

pożądany poziom. Aby unieruchomić główny stojak na pożadanym poziomie podciągnij go, a następnie obróć przeciwnie do ruchu wskazówek zegara. Następnie opuszczaj go, aż główny stojak będzie stał na swoich śrubach. Dokręć plastikową śrubę, aby lampa była stabilna.

Uwaga: Uwaga na głowę. Przed rozpoczęciem składania należy odczekać, aż piecyk ostygnie

Usuwanie usterek

PROBLEM SYMPTOMY NAPRAWA
Nie można zapalić płomienia kontrolnego	Zawór butli jest zamknięty. Otwórz zawór.
	Zablokowany wylot lub przewód palnika kontrolnego.	Wyczyść lub wymień wylot lub przewód palnika kontrolnego.
	Powietrze w przewodzie gazowym.	Otwórz przewód gazowy i upuść trochę gazu (wciskając pokrętło regulacyjne) przez maks. 1-2 minuty lub do chwili, aż poczujesz gaz.
	Niskie ciśnienie gazu.	Wymień butlę (jednorazową) z gazem propan na nową.
	Usterka zapalacza.	Użyj zapałki, aby zapalić płomień kontrolny; (używając do tego celu specjalny uchwyt do zapałek( zob. rysunek**) Zamów i założ nowy zapalacz.
Płomień kontrolny gaśnie	Nagromadzony brud wokół palnika kontrolnego.	Wyczyść miejsce wokół palnika kontrolnego.
	Przerwane potączenie między za-worem gazowym i zespołem palnika kontrolnego.	Dokręć złącze i sprawdź szczelność.
	Termoelement nie działa prawidłowo.	Wymień termoelement.
Palnik nie zapala się	Niskie ciśnienie gazu.	Wymień butlę (jednorazową) z gazem propan na nową.
	Zapchany wylot gazu. Odblokuj.
	Pokrętło regulacyjne nie jest w położeniu „ON”.	Obróć pokrętło regulacyjne w położenie „ON”.
Płomień palnika jest stabyUwaga: nie używaj grzejnika w temperaturze poniżej 5°C	Niskie ciśnienie gazu.	Wymień butlę (jednorazową) z gazem propan na nową.
	Temperatura przekracza 5°C, a zbior-nik jest napełniony w niespełna 25%.	Wymień butlę (jednorazową) z gazem propan na nową.
	Przewód zasilający jest zgięty lub zapętlony.	Wyprostuj przewód i sprawdź szczelność.
	Pokrętło regulacyjne jest ustawione maksymalnie w położeniu „ON”.	Obróć pokrętło regulacyjne w położenie „OFF”, zaczekaj, aż grzejnik ostygnie do temperatury pokojowej, po czym sprawdź, czy palnik i wyloty nie są zablokowane.
Grzejnik nie żarzy się równomiernieUwaga: Dolny odcinek 2,5 cm grzejnika zwykle nie żarzy się.	Niskie ciśnienie gazu.	Wymień butlę (jednorazową) z gazem propan na nową.
	Podstawa nie stoi na równym podłożu.	Ustaw grzejnik na równym podłożu.
	Grzejnik jest wypoziomowany. Wyczyść palnik.
Nagar	Brud lub warstwa kurzu na reflektorze i grzejniku.	Wyczyść reflektor i grzejnik.
Gęsty czarny dym Zapchany	palnik.	Obróć pokrętło regulacyjne w położenie „OFF”, zaczekaj, aż grzejnik ostygnie do temperatury pokojowej, po czym udrożnij i wyczyść palnik od wewnątrz i od zewnątrz.

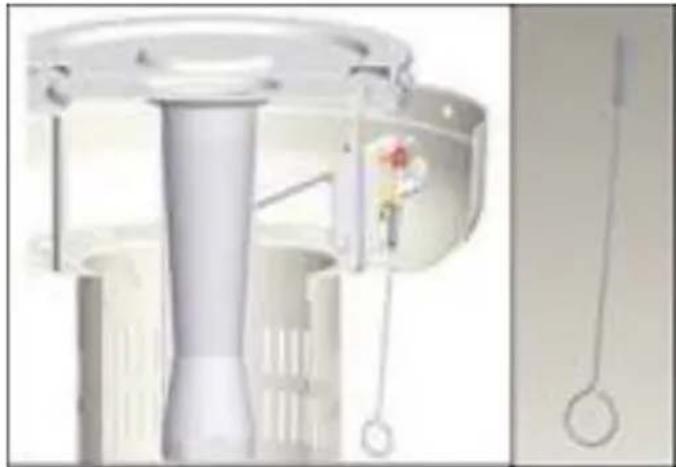

Jeśli z jakiegoś powodu przy zapłonie nie pojawia się iskra, piecyk można włączyć wkładając zapalona zapatkę do otworu palnika za pomocą dotączonego uchwytu do zapatek (zob. zdjęcie po lewej) i jednocześnie przekręcając pokrętło regulacyjne do pozycji „PILOT”.

W razie wystąpienia jakichkolwiek problemów prosimy skontaktować się z dostawcą lokalnym.

Gwarancja

Każda wada bądź usterka powodująca niewłaściwe funkcjonowanie urządzenia, która ujawni się w ciągu jednego roku od daty zakupu, zostanie bezpłatnie usunięta lub urządzenie zostanie wymienione na nowe, o ile było użytkowane i konserwowane zgodnie z instrukcją obsługi i nie było wykorzystywane w niewłaściwy sposób lub niezgodnie z przeznaczeniem. Postanowienie to w żadnej mierze nie narusza innych praw użytkownika wynikających z przepisów prawa. W przypadku zgłoszenia urzą- dzenia do naprawy lub wymiany w ramach gwarancji należy podać miejsce i datę zakupu urządzenia i dotączyć dowód zakupu (np. paragon).

Zgodnie z naszą polityką ciągłego doskonalenia wyrobów zastrzegamy sobie prawo do wprowadzania bez uprzedzenia zmian w wyrobie, opakowaniu oraz danych technicznych podawanych w dokumentacji.

Wycofanie z użytkowania i ochrona środowiska

PL

Pamiętaj!

Nie wyrzucaj zużytego sprzętu łącznie z innymi odpadami

Nie demontuj zużytych urządzeń zawierających niebezpieczne składniki na własną rękę!

Grożą Ci za to kary grzywny!

Po zakończeniu eksploatacji produktu nie wolno gromadzić razem z odpadami komunalnymi, tylko należy odstawić do punktu odbioru odpadów elektrycznych i elektronicznych. Użytkownik ponosi odpowiedzialność za przekazanie wycofanego z użytkowania urządzenia do punktu gospodarowania odpadami. Nieprzestrzeganie tej zasady może być karane zgodnie z lokalnie obowiązującymi przepisami dotyczącymi gospodarowania odpadami.

Jeśli urządzenie wycofane z użytkowania jest poprawnie odebrane jako osobny odpad, może zostać przetworzone i zutylizowane w sposób przyjazny dla środowiska, co zmniejsza negatywny wpływ na środowisko i zdrowie ludzi. Aby uzyskać więcej informacji dotyczących dostępnych usług w zakresie odbioru odpadów, należy skontaktować się z lokalną firmą odbierającą odpady.

Cher client,

- Producent zastrzega sobie prawo do zmian oraz błędów drukarskich w instrukcji.
