Тип продукта	Уличный обогреватель (зонт-обогреватель)
Бренд	Hendi
Модель	Lounge Heater 272411
Применение	Только для улицы, хорошо проветриваемые помещения
Источник энергии	Бутановый или пропановый газ (рекомендуется баллон 9 кг)
Тепловая мощность	Примерно 13 кВт
Размеры (высота)	Примерно 220 см
Диаметр отражателя	Примерно 80 см
Вес	Примерно 17 кг
Материалы	Сталь, отражатель из алюминия
Зажигание	Пьезоэлектрическое (кнопка Ignition)
Безопасность	Термопара, автоматическое отключение, защита от опрокидывания
Обслуживание	Очистка мыльной водой, регулярная проверка утечек
Запасные части	Отражатель, горелка, запальник, термопара, шланг (оригинал)
Гарантия	12 месяцев
Комплектующие в комплекте	Колесики, крепежные ручки, липучка
Сборка	Требуется ручная сборка (инструменты не входят)

Часто задаваемые вопросы - Lounge Heater 272411 Hendi

Как включить обогреватель в первый раз?

Перед первым использованием продуйте систему, удерживая кнопку в положении ЗАПАЛЬНИК в течение 3 минут. Затем откройте подачу газа, поверните ручку на ЗАПАЛЬНИК, нажимайте кнопку зажигания, пока запальник не загорится, удерживайте 10 секунд, затем поверните на HIGH.

Что делать, если запальник не загорается?

Проверьте, открыт ли вентиль баллона, не забито ли отверстие запальника, и продуйте воздух из линии, удерживая кнопку 1-2 минуты. Если зажигалка не работает, используйте спичку с держателем для спичек.

Как проверить утечки газа?

Приготовьте мыльный раствор (1 часть средства для мытья посуды на 3 части воды). Нанесите на соединения при закрытом баллоне, затем откройте баллон. Если появятся пузыри, есть утечка. Никогда не используйте открытое пламя.

Можно ли использовать этот обогреватель внутри помещения?

Нет, это устройство предназначено только для использования на улице или в очень хорошо проветриваемых помещениях (не менее 25% открытой поверхности). Использование внутри помещений представляет опасность удушья.

Какой газ использовать?

Устройство работает на бутане или пропане. Рекомендуемый баллон - 9 кг. Используйте сертифицированный редуктор, подходящий для вашей страны.

Как хранить устройство после использования?

Поверните ручку в положение ВЫКЛ (OFF), закройте вентиль баллона, подождите, пока устройство остынет, затем храните вертикально в защищенном от непогоды месте. При длительном хранении отсоедините баллон и поместите его в вентилируемое помещение.

Пламя горелки слабое, что делать?

Проверьте, не пустой ли почти баллон; замените его при необходимости. Убедитесь, что шланг не перегнут, а температура окружающей среды выше 5°C. Если проблема сохраняется, прочистите отверстия горелки.

Как собрать зонт-обогреватель?

Следуйте инструкциям в руководстве: прикрепите заднюю панель к раме, установите крышку, стойку, отражатель и горелку. Используйте прилагаемые винты и шайбы. Затяните все соединения после сборки. Проверьте герметичность.

Что делать, если чувствую запах газа?

Немедленно закройте вентиль баллона и ручку управления. Потушите все огни. Проверьте соединения мыльной водой, чтобы найти утечку. При необходимости подтяните соединения или замените шланг.

Как очистить устройство?

Используйте теплую мыльную воду и мягкую ткань. Никогда не используйте легковоспламеняющиеся или агрессивные средства. Избегайте попадания влаги в зону горелки и запальника. Регулярно прочищайте отверстия горелки ершиком для трубок.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Lounge Heater 272411 Hendi

Внимательно прочитайте руководство пользователя перед использованием прибора.

Хранить руководство вместе с устройством.

Использовать на открытом воздухе.

Большое Вам спасибо за то, что Вы купили оборудование фирмы Hendi. Вам следует внимательно прочитать настоящую инструкцию пользователя во избежание повреждения машины в результате неправильной эксплуатации. Особенно рекомендуем ознакомиться с предупреждениями.

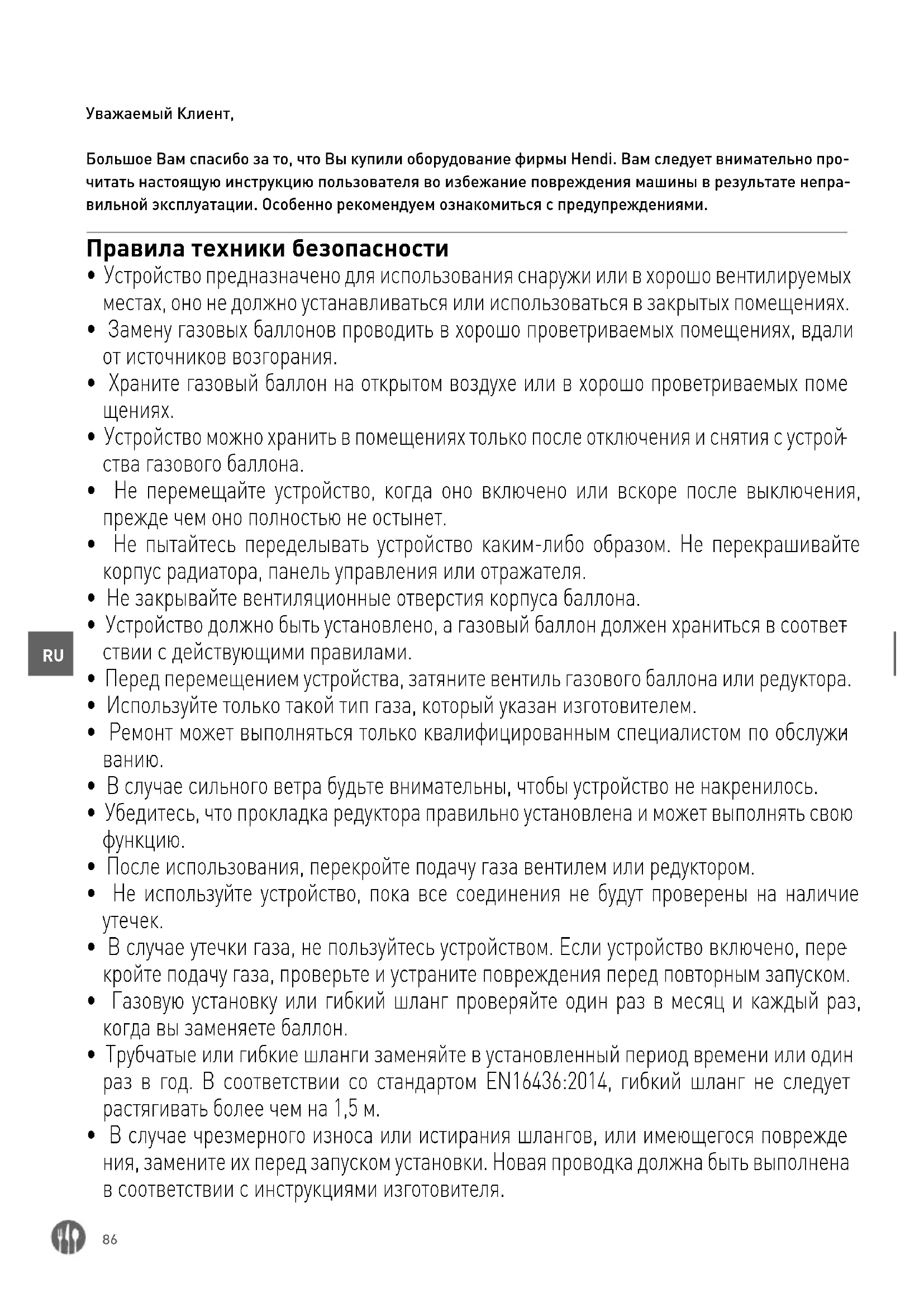

Правила техники безопасности

• Устройство предназначено для использования снаружи или в хорошо вентилируемых местах, оно не должно устанавливаться или использоваться в закрытых помещениях.
• Замену газовых баллонов проводить в хорошо проветриваемых помещениях, вдали от источников возгорания.
• Храните газовый баллон на открытом воздухе или в хорошо проветриваемых помещениях.
• Устройство можно хранить в помещениях только после отключения и снятия с устройства газового баллона.
• Не перемещайте устройство, когда оно включено или вскоре после выключения, прежде чем оно полностью не остынет.
• Не пытайтесь переделывать устройство каким-либо образом. Не перекрашивайте корпус радиатора, панель управления или отражателя.
• Не закрывайте вентиляционные отверстия корпуса баллона.
• Устройство должно быть установлено, а газовый баллон должен храниться в соответствии с действующими правилами.
  • Перед перемещением устройства, затяните вентиль газового баллона или редуктора.
• Используйте только такой тип газа, который указан изготовителем.
• Ремонт может выполняться только квалифицированным специалистом по обслужи ванию.
  • В случае сильного ветра будьте внимательны, чтобы устройство не накренилось.
• Убедитесь, что прокладка редуктора правильно установлена и может выполнять свою функцию.
• После использования, перекройте подачу газа вентилем или редуктором.
• Не используйте устройство, пока все соединения не будут проверены на наличие утечек.
• В случае утечки газа, не пользуйтесь устройством. Если устройство включено, перекройте подачу газа, проверьте и устраните повреждения перед повторным запуском.
• Газовую установку или гибкий шланг проверяйте один раз в месяц и каждый раз, когда вы заменяете баллон.
• Трубчатые или гибкие шланги заменяйте в установленный период времени или один раз в год. В соответствии со стандартом EN16436:2014, гибкий шланг не следует растягивать более чем на 1,5 м.

• В случае чрезмерного износа или истирания шлангов, или имеющегося повреждения, замените их перед запуском установки. Новая проводка должна быть выполнена в соответствии с инструкциями изготовителя.

• Нагреватель должен быть проверен перед использованием и, по крайней мере, один раз в год квалифицированным специалистом по обслуживанию. Устройство может требовать более частой чистки. Необходимо, чтобы отсек управления, горелка и каналы циркуляции воздуха в устройстве всегда были чистыми.

• Следует немедленно выключить и проверить устройство, если произойдет какая-либо из следующих ситуаций:

□ Чувствуется запах газа и видны интенсивные желтые кончики пламени.
☐ Нагреватель не достигает нужной температуры. Температура ниже 5 °C приведет к снижению потока тепла, а устройство не будет работать должным образом.
☐ Устройство начинает выдавать потрескивающие звуки (небольшие трески после выключения устройства – это нормальное явление).

• Редуктор и шланги поместить вдали от транспортных маршрутов, где люди могут споткнуться о них и вдали от мест, в которых шланг может быть случайно поврежден.
• Все экраны и другие предохранительные устройства, снятые во время технического обслуживания, установите снова перед использованием устройства.
• Дети и взрослые должны быть предупреждены об опасности, связанной с высокой температурой поверхности. Они должны держаться подальше от устройства, чтобы избежать ожогов или воспламенения одежды.
• Маленькие дети и домашние животные должны находиться под присмотром, когда они находятся в месте, где применяется устройство.
• На устройстве и в непосредственной близости от него нельзя вешать или помещать одежду, или другие горючие материалы.
• Не кладите предметы на устройство и не опирайте о него. Некоторые вещества или предметы, хранящиеся вблизи или под устройством будет подвергаться воздействию тепла и могут серьезно повредиться.
• Не используйте и не храните горючие вещества рядом с устройством.
• Не пользуйтесь аэрозолями вблизи устройства, когда оно включено.
• Всегда сохраняйте дистанцию не менее 0,9м между устройством и горючими материалами.
• Всегда устанавливайте устройство на твердой, ровной поверхности. В хорошо вентилируемом помещении должно быть не менее 25% открытой площади, которая является суммой поверхности стен.
• Инжектор данного устройства не является съемным и может монтироваться только производителем. Запрещается переводить данное устройство с одного давления газа на другое.
• Запрещается подсоединять газовый баллон к устройству напрямую без регулятора.
• При установке газового баллона его необходимо прикрепить с помощью ремня внутри корпуса.

Назначение устройства

• Устройство предназначено для профессионального использования и может эксплуатироваться только квалифицированными людьми.
• Оборудование предназначено для работы только на открытом воздухе или в хорошо проветриваемых помещениях. Любое другое использование может повредить прибор или стать причиной травмы.

- Использование прибора в каких-либо других целях может рассматриваться как нецелевое использование. Пользователь несет единоличную ответственность за ненадлежащее использование прибора.

Список деталей

Крепёжный материал, который поставляется в комплекте:

• Винты M5x12 (5 шт.) и шайбы M5 (5 шт.) для монтажа задней панели корпуса и основания.
• Винты M5x12 (5 шт.) и шайбы M5 (5 шт.) для монтажа задней панели корпуса и крышки корпуса.
• Винты M5x12 (3 шт.) и шайбы M5 (3 шт.) для монтажа стойки.
• Винты M6x12 (4 шт.) и шайбы M6 (4 шт.) для монтажа стойки и крышки корпуса.
• Винты М6x8 (9 шт.) и барашковые гайки М6 (3 шт.) и шайбы М6 (3 шт.) для монтажа отражателя.
• Винты M5x10 (3 шт.) и шайбы M5 (3 шт.) для монтажа главной горелки и стойки.
• Винты M5x12 (6 шт.) и шайбы M5 (6 шт.) для монтажа кронштейнов и основания
• Винты M8x12 (2 шт.) и шайбы M8 (4 шт.), и гайки M8 (2 шт.) для монтажа колёс.

Детали теплового зонтика:

П.н. Описание

1 Отражатель в сборе

2 Сетка горелки

3 Нижнее основание горелки

4 Нижний конический сетчатый фильтр

5 Стойка в сборе

6 Крышка корпуса

7 Задняя панель корпуса

8 Колесо

9 Основание

10 Дверцы

11 Петля

12 Крепёжные винты M5x10

13 Шайбы M5

14 Крепёжные винты M6x8

15 Барашковые гайки M6

16 Замок

17 Пластиковая крышка

18 Внутренняя трубка

19 Зажигалка

20 Крепёжные винты M5x12

21 Шайбы M6

22 Крепёжные винты M8x12

23 Шайбы M8

24 Гайка M6

25 Крепёжные винты M6x12

14 + 15 + 21 E 1 2 3 4 F 19 D-2 13 + 20 5 17B C + D-1 B 6 G 7 10 13 + 20 12 + 13 9 A 22 + 23 + 24 8

Рис. 1

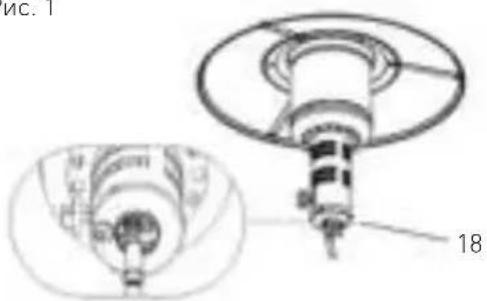

ИС. 1 18

Рис. 2

• Вам понадобится: отвертки / регулируемые ключи / ключи обычные.
• Раствор для испытания на герметичность, одна часть моющего средства на три части воды.
  • Перед установкой удалите все упаковочные элементы.
• Наденьте, не затягивая, все шайбы и винты. Все соединения должны быть затянуты после сборки устройства. Этот способ облегчит сборку и улучшит стабильность устройства.
• Поставленное устройство может немного отличаться от устройства, представленного в руководстве. Различия не указывают на низкое качество, а вытекают из процесса улучшения продукта.

ШАГ 1: Прикрепите заднюю панель корпуса к основанию винтами M5x12 (5 шт.), используя шайбы (5 шт.) – деталь А.
ШАГ 2: Установите крышку корпуса на заднюю панель корпуса. Прикрутите крышку корпуса и заднюю панель корпуса винтами M5x12 (5 шт.) используя шайбы (5 шт.) – деталь В.
ШАГ 3: Прикрепите стойку вертикально на крышке корпуса винтами M6x12 (4 шт.), используя шайбы (4 шт.). Переложите пластиковую крышку через стойку – деталь D-1. Установите стойку с помощью винтов M5x12 (3 шт.) и плоских шайб (3 шт.) – деталь D-2.
ШАГ 4: Прикрепите первый элемент отражателя к центральному куполу винтом М6x8 (1 шт.) с помощью винта с головкой (1 шт.) и плоской шайбы (1шт.) – деталь Е-1. Прикрепите второй элемент отражателя к первому элементу и центральному куполу винтами М6x8 (3 шт.), используя винты с головкой (3 шт.) и плоские шайбы (3 шт.) – деталь Е-2. Прикрепите второй элемент отражателя винтами М6x8 (5 шт.) используя винты с головкой (5 шт.) и плоские шайбы (5 шт.) – деталь Е-3.
ШАГ 5: Прикрутите внутреннюю газовую трубку к главной горелке – смотри рис. 1. За-фиксируйте главную горелку на стойке винтами M5x10 (3шт.), используя шайбы (3шт.) – деталь F.

ВНИМАНИЕ: НЕ ЗАТЯГИВАЙТЕ С БОЛЬ- ШОЙ СИЛОЙ! СМОТРИТЕ ИНФОРМА- ЦИЮ О ИСПЫТАНИИ НА ГЕРМЕТИЧ- НОСТЬ НА СТР. 5.

ШАГ 6: Установите дверцы к корпусу. – смотри рис. 3 і – деталь G.

деталь A 13 20 деталь B 13 20 деталь C 5 9

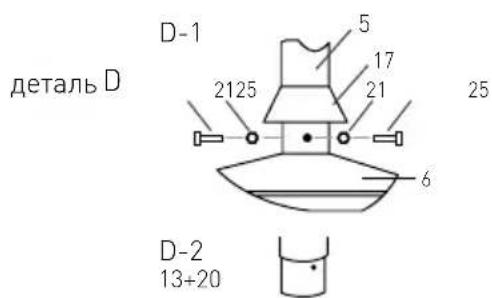

деталь D D-1 5 17 21 25 2125 6 D-2 13+20

деталь E 14+15+21 E-1

E-2 E-3

деталь F 13 13 12 12 5

деталь G деталь H

Монтажные держатели (дополнительное оснащение)

Детали для фиксирования монтажных держателей и основания: винты M5x12 (6 шт.) и шайбы (6 шт.). Прикрепите 3 держателя к основанию. Для улучшения стабильности устройства, приобрети- те соответствующие болты с крючком или дюбе- ли у местного продавца и поместите их в землю или пол через отверстия в держателе – смотри рис. 3.

20 13

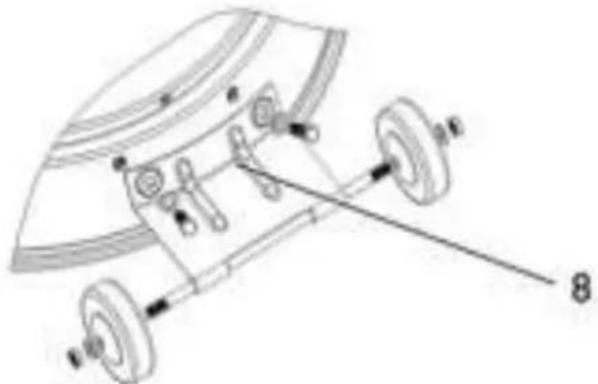

Колеса (дополнительное оснащение)

Детали для монтажа колес: винты (2 шт.), шайбы (4 шт.) и гайки (2 шт.).

Соберите детали колес и прикрепите к основанию – смотри рис. 4.

Руководство по эксплуатации

Перед первым использованием и после каждой замены газового баллона, перед зажиганием следует удалить воздух из системы подвода газа! Для этого поверните ручку регулировки против часовой стрелки в положение PILOT. Нажмите на ручку и удерживайте её 3 минуту перед попыткой зажигания.

Зажигание

- Проверьте все соединения перед каждым использованием.

- Открутите главный газопровод.

- Нажмите, чтобы повернуть ручку регулировки против часовой стрелки в положение PILOT, смотри фотографию справа

- Удерживая нажатую ручку, нажмите несколько раз на кнопку IGNITION [ЗАЖИГАНИЕ], до тех пор, пока не появится малое контрольное пламя и далее, удерживайте нажатую ручку еще 10 секунд пока контрольное пламя не будет продолжать гореть после отпускания ручки.

- Если контрольное пламя не загорится или погаснет после отпускания ручки, поверните ручку в положение OFF и повторите описанные выше шаги.

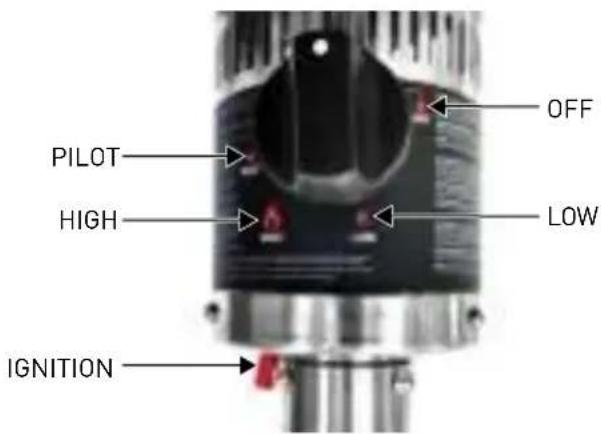

PILOT HIGH IGNITION OFF LOW

Зажигание огородного обогревателя

• Контрольное пламя должно гореть, а ручка должна быть установлена в положение PILOT.
• Нажмите кнопку на глубину 3 мм, а затем поверните в направлении, противоположном направлению движения по часовой стрелке и установите в положение HIGH.
• Когда сетка накалится, поверните ручку в направлении по часовой стрелке из положения

HIGH в положение LOW в соответствии с по-требностями.

Замечание: Сразу же после зажигания работа горелки может быть шумной. Чтобы уменьшить чрезмерный шум горелки, поверните ручку регулировки в положение PILOT. Затем поверните ручку так, чтобы установить необходимый уровень тепла.

ПОВТОРНОЕ ЗАЖИГАНИЕ

Замечание: для вашей собственной безопасности, не устанавливайте ручку регулировки в положение OFF, пока не нажмете её в положение PILOT – только тогда вы можете повернуть её в положение OFF.

• Поверните ручку регулировки в положение OFF.
• Подождите, по крайней мере, 5 минут, пока не рассеется некоторое количество газа, перед тем, как повторно попробуете зажечь контрольное пламя.

Гашение

• Удерживайте нажатую ручку и поверните её по часовой стрелке в положение OFF.
• После использования перекройте вентиль газового баллона или регулятор.
  • Перед перемещением устройства подождите пока оно остынет.

- Повторите действия, описанные в разделе „Зажигание”

Замечание: После использования, как правило, происходит некоторое изменение цвета экрана обогревателя.

Испытание на герметичность

НЕЛЬЗЯ ПРОВЕРЯТЬ ГЕРМЕТИЧНОСТЬ С ПОМОЩЬЮ ОТКРЫТОГО ПЛАМЕНИ. ВО ВРЕМЯ ПРОВЕРКИ НА ГЕРМЕТИЧНОСТЬ НЕЛЬЗЯ КУРИТЬ.

Герметичность газовых соединений устройства испытывается на заводе перед отгрузкой.

Регулярно проверяйте герметичность устройства и, если вы почувствовали запах газа, сделайте немедленно следующее.

• Приготовьте раствор мыла в соотношении 14 средства для мытья посуды и 34 воды. При проверке контрольных точек, показанных на рисунке, раствор мыла можно дозировать с помощью бутылки, щетки или ткани.

• Во время испытания на герметичность, установите вентиль газового баллона в положение OFF. После нанесения мыльного раствора на газовые соединения, поверните вентиль газового баллона в положение ON.

• В случае утечки в растворе появляется пузырьки.

• В этом случае, отключите подачу газа. Затяните все протекающие швы, откройте подачу газа и проверьте еще раз.

Места испытания на герметичность ① ②

Требования к газу

• Используемый регулятор давления и шланг должны соответствовать местным правилам.
• Нельзя использовать газовый баллон, корпус которого, вентиль, фланец или нижнее кольцо – повреждены.
• Помятый или ржавый газовый баллон может быть опасным и должен быть проверен поставщиком газа.

• Не подключайте устройство к непроверенному источнику газа.

• Когда устройство не используется, отключите газовый баллон.

• После подсоединения баллона всегда проверяйте герметичность соединений. Если в испытуемом растворе появляются пузырьки, нельзя использовать устройство. Нельзя проверять герметичность пламенем.

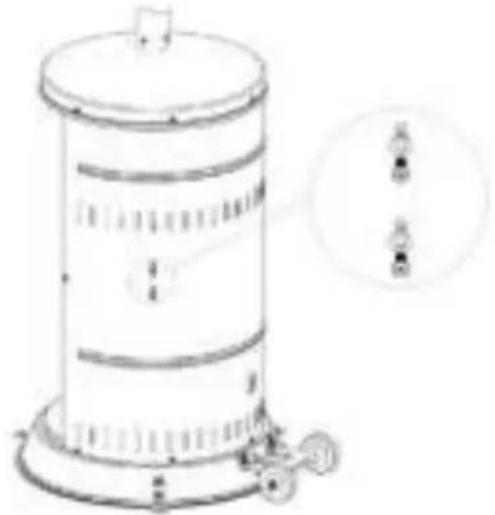

Подключение газового баллона

• Рекомендуется использовать газовый баллон 9кг или баллон, рекомендованный поставщиком газа.
• Используется одобренный регулятор газа соответствии с категориями устройств и странами, указанными в паспортной табличке. Одобренный гибкий шланг следует заменять в соответствии с требованиями национальных регламентов и местных регламентов, которые могут отличаться.
• Предупреждение. Сборка труб должна осуществляться квалифицированным специалистом в соответствующей стране.
• Руководство по эксплуатации газового баллона должен поставить поставщик газа.

• Заменяйте газовый баллон на открытом воздухе, в хорошо вентилируемом месте, вдали от открытого пламени и других источников воспламенения.

• Газовый баллон должен эксплуатироваться исключительно в вертикальном положении.

• Закрутите ручку регулировки обогревателя, по- ворачивая её до упора по часовой стрелке.
• Перекройте вентиль газового баллона и присоедините к ней редуктор.
• Хорошо затяните соединения, используйте ключ в случае необходимости. Поставьте баллон на основании.
• При установке газового баллона его необходимо прикрепить с помощью ремня внутри корпуса.
• Проверьте все соединения на герметичность, используя воду с мылом. Если вы обнаружите утечку, затяните соединение и проведите проверку еще раз.

Защита газовых баллонов

• Прикрепите оба конца ленты на липучке к основанию с помощью 4 винтов М6 * 12, шайб М6 и гаек М6.
• Поместите газовый баллон в корпус контейнера.
• Подсоедините газовый баллон к редуктору. Прочтите инструкции, прилагаемые к редуктору, чтобы проверить, как подсоединить газовый баллон.

- Закрепите липучки, как показано выше. Ленты должны быть закреплены таким образом, чтобы газовый баллон был надежно закреплен.

Примечание: не забудьте сохранить липучки. НЕ загружайте редуктор в сборе.

RU

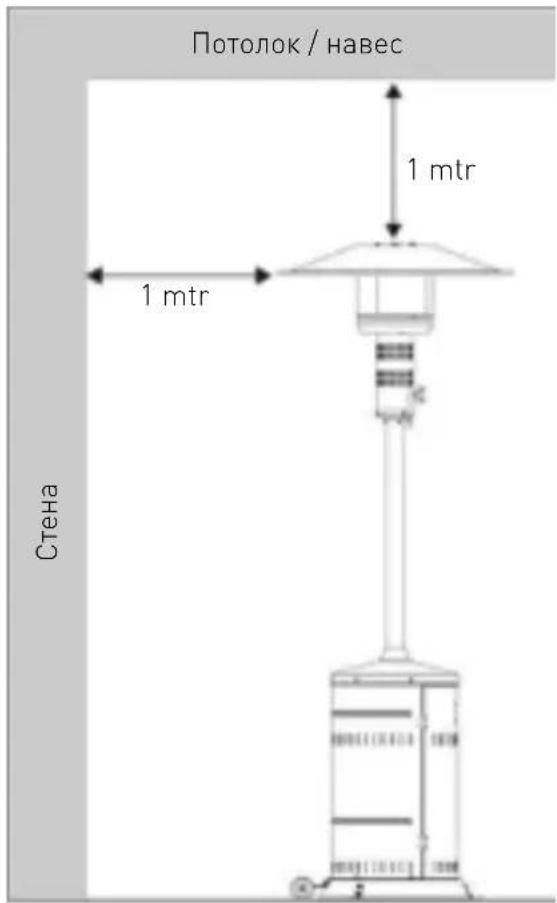

Основные правила техники безопасности

Для использования на открытом воздухе или в хорошо проветриваемых помещениях.

Место с хорошей вентиляцией должно быть открыто как минимум на 25%.

Это относится к 25% от общей поверхности стен.

Использование этого оборудования в замкнутом пространстве может быть опасно и ЗАПРЕЩЕНО.

Дети и взрослые должны быть осведомлены о высокой температуре над столбом включенного обогревателя. Детей, находящися в непосредственной близости от нагревателя, нужно внимательно контролировать

На обогревателе НИКОГДА нельзя ничего вешать, включая одежду или легковоспламеняющиеся предметы.

НЕ используйте обогреватель, пока он не будет полностью собран и отражатель помещен на своё место. Соблюдайте минимальное расстояние от горючих материалов.

Длина газового провода не может превышать 1,5м.

Потолок / навес 1 mtr 1 mtr Стена

Техническое обслуживание

Чтобы на протяжении многих лет радоваться отличной работой обогревателя, регулярно выполняйте следующие действия по техническому обслуживанию:

• Поддерживайте в чистоте внешние поверхности.
• Для очистки используйте теплую воду с мылом. Никогда не используйте легковоспламеняющиеся или едкие чистящие средства.
• Обращайте внимание, чтобы во время очистки устройства не намочить пространства вокруг горелки или контрольного пламени. В случае какого-либо контакта регулятора газа с водой, НЕ пробуйте его использовать. Его следует заменить.
• Не перекрывайте поток воздуха. Поддерживайте в чистоте управление, горелку и каналы циркуляции воздуха. Признаки возможной закупорки включают:

- запах газа и большие, чем обычно желтые окончания пламени.

• обогреватель НЕ достигает нужной температуры.
• Накал обогревателя неравномерный
• Обогреватель издает потрескивающие звуки.
• Пауки и насекомые могут гнездиться в горелке или отверстиях. Это может повредить обогреватель или привести к тому, что им будет опасно пользоваться. Очищайте отверстия горелки, используя надежный инструмент для очистки проводов. Мелкие частицы можно удалить сжатым воздухом.
• Нагар может создать опасность возникновения пожара. Если появятся какие-либо отложения сажи, очистите купол и двигатель теплой водой с мылом.

Замечание: в среде с высокой соленостью (например, на море) коррозия происходит быстрее, чем обычно. Часто проверяйте корродированные участки и немедленно проводите необходимый ремонт.

Сервис

- Пожалуйста, обратитесь к местному поставщику относительно технического обслуживания устройства и замены его частей. Техническое обслуживание устройства должны проводить исключительно уполномоченные лица.

- Замечание: не пользуйтесь неоригинальными частями и деталями. Используйте только оригинальные запасные части и компоненты. Использование неоригинальных частей или компонентов приведет к аннулированию гарантии и может быть опасным для потребителей.

ХРАНЕНИЕ

В перерывах, когда устройство не используется: Поверните ручку управления в положение OFF. ЗАКРУТИТЕ газовый баллон.

Храните обогреватель в вертикальном положении, в месте, где он не подвергается воздействию неблагоприятных погодных условий (например, дождь, мокрый снег, град, снег, пыль или грязь). В случае необходимости накройте устройство для защиты внешних поверхностей и для предотвращения засорения каналов циркуляции воздуха.

Внимание: Перед накрытием обогревателя, подождите, пока он остынет.

В случае более длительного перерыва в использовании устройства или во время транспортировки: Поверните ручку регулировки в положение OFF.

Отсоедините газовый баллон и поместите его снаружи в безопасном месте с хорошей вентиляцией. НЕ храните его в месте, где температура превышает 50°C.

Храните обогреватель в вертикальном положении в месте, защищенном от неблагоприятных погодных условий (например, дождь, мокрый снег, град, снег, пыль и грязь).

В случае необходимости накройте устройство для защиты внешних поверхностей и для предотвращения засорения каналов циркуляции воздуха.

Внимание: перед накрытием обогревателя подождите, пока он остынет.

ВНИМАНИЕ: НЕ ПОЛЬЗУЙТЕСЬ НЕОРИГИНАЛЬНЫМИ ЧАСТЯМИ И ДЕТАЛЯМИ. ИСПОЛЬЗУЙТЕ ТОЛЬКО ОРИГИНАЛЬНЫЕ ЗАПАСНЫЕ ЧАСТИ И КОМПОНЕНТЫ.

Укрытие обогревателя (только 272701)

Складывание теплового зонтика значительно облегчает его хранение. Для этого нужно правильно освободить пластиковый винт (17). Потяните вертикально главную стойку, пока она не коснется защитной крышки корпуса. Поверните главную стойку по направлению часовой стрелки и опустите её пока она не достигнет нужного уровня. Для того, чтобы заблокировать главную стойку до нужного уровня, потяните вверх, а потом поверните против

часовой стрелки. Затем опустите её, пока главная стойка не будет стоять на своих винтах. Затяните пластмассовый винт, чтобы тепловой зонтик был стабильный.

Замечание: Осторожно, берегите голову. Перед началом складывания, подождите, пока обогреватель остынет.

Устранение неисправностей

ПРОБЛЕМА ВОЗМОЖНАЯ ПРИЧИНА РЕШЕНИЕ
Не можно зажечь контрольного пламени	Затянут вентиль баллона. Открутите вентиль.
	Заблокирован выход или шланг контрольного пламени.	Очистите или замените выходное отверстие или шланг контрольного пламени.
	Воздух в газовой установке.	Открутите газовую установку и выпустите немного газа (нажимая ручку регулировки) в течение макс. 1-2 минут или пока не почувствуете газ.
	Низкое давление газа. Замените баллон (одноразовый) с пропаном на новый.
	Не действует зажигалка.	Используйте спички, чтобы зажечь контрольное пламя; (для этого используйте специальный держатель для спичек( см. рисунок**) Закажите и установите новую зажигалку.
Контрольное пламя гаснет	Вокруг контрольной горелки скопилась грязь. Очистите грязь вокруг контрольной горелки.
	Прервано соединение между газовым вентилем и узлом контрольной горелки.	Затяните соединение и проверьте герметичность.
	Термопара не работает должным образом. Замените термопару.
Горелка не загорается	Низкое давление газа. Замените баллон (одноразовый) с пропаном на новый.
	Засорен выход газа. Устраните
	Ручка регулировки не находится в положении „ON“.	Поверните ручку регулировки в положение „ON“.
Пламя горелки слишком слабое Внимание: не используйте обогреватель при температуре ниже 5°C	Низкое давление газа. Замените баллон (одноразовый) с пропаном на новый.
	Температура превышает 5 °C, а баллон заполнен менее 25%.	Замените баллон (одноразовый) с пропаном на новый.
	Газовый шланг изогнут или скручен Выпрямите шланг и проверьте герметичность.
	Ручка управления установлена в максимальное положение „ON“.	Поверните ручку регулировки в положение „OFF“, подождите, пока нагреватель остынет до комнатной температуры, а затем проверьте, чтобы горелка и выпускные отверстия не были блокированы.
Обогреватель не горит равномерно Замечание: Нижний участок 2,5 см обычно не нагревается.	Низкое давление газа. Замените баллон (одноразовый) с пропаном на новый.
	Основание не стоит на ровной поверхности. Поставьте обогреватель на ровной поверхности.
	Обогреватель не уравновешен Выпрямите обогреватель.
Нагар Грязь и слой пьели на отражателе и обогревателе. Очистите отражатель и обогреватель.
Густой чёрный дым	Закупорена горелка.	Поверните ручку регулировки в положение „OFF“, подождите, пока нагреватель остынет до комнатной температуры, после чего восстановите проходимость горелки и очистите её снаружи и внутри.

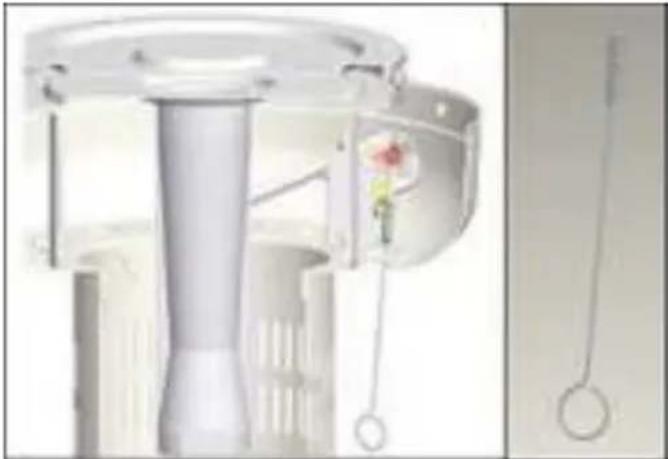

Если по какой-то причине искра зажигания не появляется, обогреватель можно включить, вставляя спичку в отверстие горелки с помощью прилагаемого держателя для спичек (см. фотографию слева) и одновременно поворачивая ручку регулировки в положение „PILOT“.

В случае каких-либо проблем, мы просим связаться с местным поставщиком.

Гарантия

Любая недоделка или поломка, которая влечет за собой неправильную работу устройства, которая будет выявлена в течение первого года от даты покупки, будет устранена бесплатно, или же все устройство будет заменено новым, если оно эксплуатировалось и обслуживалось согласно инструкции по обслуживанию и не использовалось неправильно, или в разрез с назначением. Данное положение ни коей мере не нарушает иных прав потребителя, изложенных в законо- дательстве. В случае заявления устройства в ремонт или на замену в рамках гарантии, следует указать место и дату покупки устройства и приложить счет, или чековую квитанцию.

Согласно нашей политике совершенствования наших продуктов оставляем за собой право на ввод изменений в конструкцию, упаковку и в технические параметры, указываемые в технической документации без предупреждения.

Утилизация и защита окружающей среды

В случае вывода оборудования из эксплуатации, продукт нельзя утилизировать вместе с другими бытовыми отходами. Пользователь несет ответственность за передачу оборудования в соответствующий пункт приёма техники бывшей в употреблении. Несоблюдение вышеуказанного положения может привести к наложению штрафов в соответствии с действующими правилами в отношении утилизации отходов. Селективный сбор и утилизация использованного оборудования способствуют сохранению природных

ресурсов и обеспечивают рециркуляцию таким образом, который не вреден для здоровья и окружающей среды. Для получения дополнительной информации о том, где можно отдать использованное оборудование для утилизации, обратитесь в местную компанию по сбору отходов. Производитель и импортер не несут ответственности за рециркуляцию и переработку отходов экологически безопасным способом, как непосредственно, так и в рамках государственной системы.

Αγαπητέ πελάτη,

- Изменения, печати и верстки ошибки защищены.
