BEDIENUNGSANLEITUNG Lounge Heater 272411 Hendi

Bevor Sie das Gerät in Betrieb nehmen, sollten Sie diese Gebrauchsanweisung aufmerksam lesen.

Diese Gebrauchsanweisung bitte beim Gerät aufbewahren.

Nur im Freien verwenden.

wir danken Ihnen für den Kauf des Gerätes Hendi. Machen Sie sich bitte mit dieser Anleitung noch vor der Inbetriebnahme des Gerätes vertraut, um Schäden durch die unsachgemäße Bedienung zu vermeiden. Den Sicherheitsregeln ist besondere Aufmerksamkeit zu widmen.

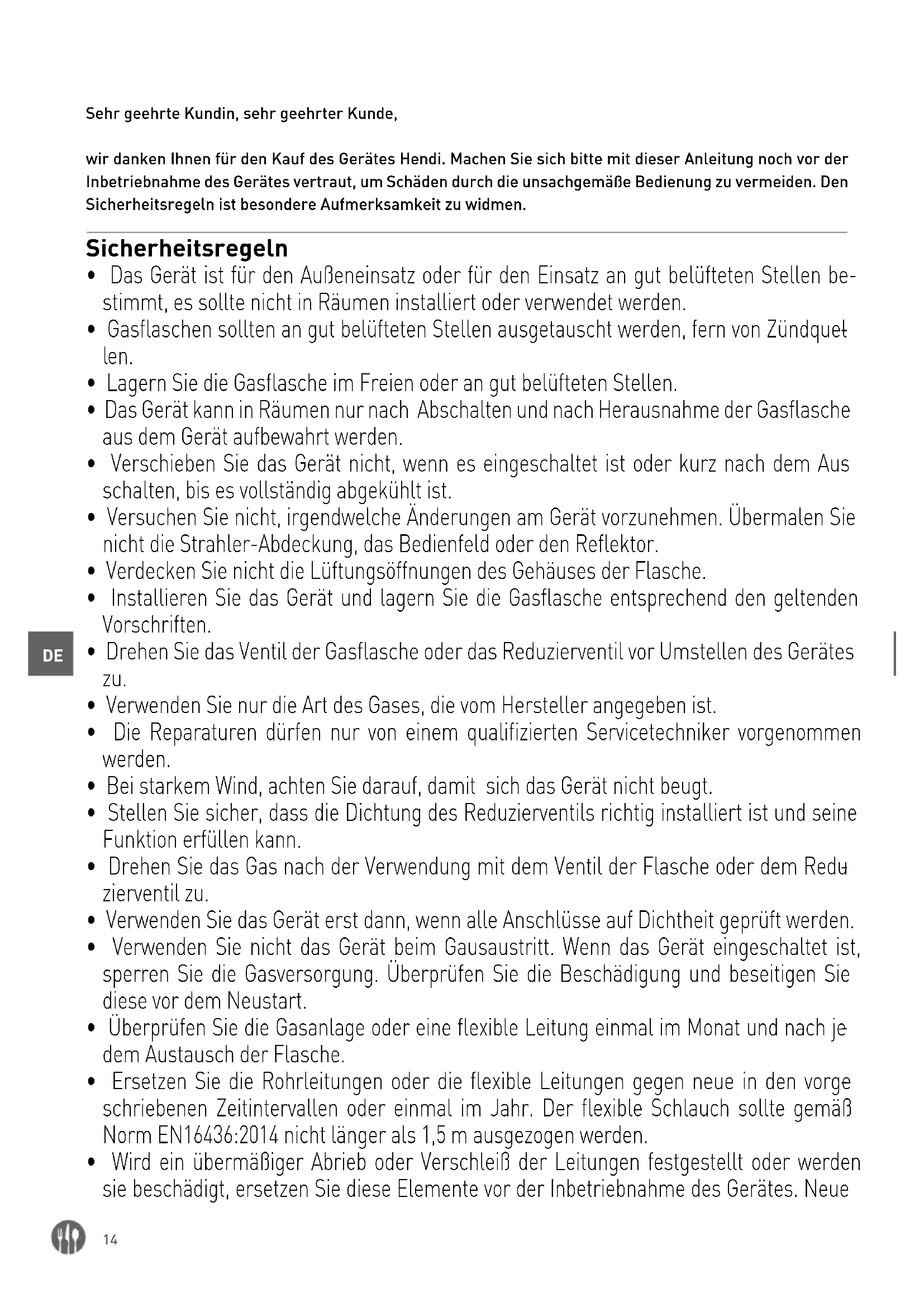

Sicherheitsregeln

• Das Gerät ist für den Außeneinsatz oder für den Einsatz an gut belüfteten Stellen bestimmt, es sollte nicht in Räumen installiert oder verwendet werden.
• Gasflaschen sollten an gut belüfteten Stellen ausgetauscht werden, fern von Zündquet len.
• Lagern Sie die Gasflasche im Freien oder an gut belüfteten Stellen.
• Das Gerät kann in Räumen nur nach Abschalten und nach Herausnahme der Gasflasche aus dem Gerät aufbewahrt werden.
• Verschieben Sie das Gerät nicht, wenn es eingeschaltet ist oder kurz nach dem Aus schalten, bis es vollständig abgekühlt ist.
• Versuchen Sie nicht, irgendwelche Änderungen am Gerät vorzunehmen. Übermalen Sie nicht die Strahler-Abdeckung, das Bedienfeld oder den Reflektor.
• Verdecken Sie nicht die Lüftungsöffnungen des Gehäuses der Flasche.
• Installieren Sie das Gerät und lagern Sie die Gasflasche entsprechend den geltenden Vorschriften.
• Drehen Sie das Ventil der Gasflasche oder das Reduzierventil vor Umstellen des Gerätes zu.
• Verwenden Sie nur die Art des Gases, die vom Hersteller angegeben ist.
• Die Reparaturen dürfen nur von einem qualifizierten Servicetechniker vorgenommen werden.
• Bei starkem Wind, achten Sie darauf, damit sich das Gerät nicht beugt.
• Stellen Sie sicher, dass die Dichtung des Reduzierventils richtig installiert ist und seine Funktion erfüllen kann.
• Drehen Sie das Gas nach der Verwendung mit dem Ventil der Flasche oder dem Reduzierventil zu.
• Verwenden Sie das Gerät erst dann, wenn alle Anschlüsse auf Dichtheit geprüft werden.
• Verwenden Sie nicht das Gerät beim Gausaustritt. Wenn das Gerät eingeschaltet ist, sperren Sie die Gasversorgung. Überprüfen Sie die Beschädigung und beseitigen Sie diese vor dem Neustart.
• Überprüfen Sie die Gasanlage oder eine flexible Leitung einmal im Monat und nach je dem Austausch der Flasche.
• Ersetzen Sie die Rohrleitungen oder die flexible Leitungen gegen neue in den vorge schriebenen Zeitintervallen oder einmal im Jahr. Der flexible Schlauch sollte gemäß Norm EN16436:2014 nicht länger als 1,5 m ausgezogen werden.
• Wird ein übermäßiger Abrieb oder Verschleiß der Leitungen festgestellt oder werden sie beschädigt, ersetzen Sie diese Elemente vor der Inbetriebnahme des Gerätes. Neue

Leitungen müssen den Empfehlungen des Herstellers entsprechen.

• Der Heizer muss von einem qualifizierten Servicetechniker vor dem Gebrauch und mindestens einmal im Jahr überprüft werden.
• Das Gerät kann eine häufigere Reinigung erfordern. Es ist erforderlich, damit der Steuerungselemente, Brenner und die Wege der Luftzirkulation im Gerät immer sauber sind.
• Sie müssen sofort das Gerät ausschalten und überprüfen, wenn eine der folgenden Situationen austritt:

☐ Der Geruch von Gas gerochen wird und intensive gelbe Flammenspitzen sind sichtbar.
☐ Der Heizer erreicht nicht die richtige Temperatur. Die Temperatur unter 5°C wird die Wärmeflussbegrenzung und das Gerät wird nicht richtig funktionieren.
□ Das Gerät beginnt knallende Geräusche (sanfte Knistern nach Ausschaltung des Gerätes sind normal) zu emittieren.

- Halten Sie das Reduzierventil und die Leitungen fern von Verkehrswegen, wo sich die Personen über sie stolpern können und ferm von Stellen, wo das Kabel versehentlich beschädigt werden könnte.

- Alle Schutzabdeckungen und andere Sicherheitsvorrichtungen, die während der Wartung entfernt wurden, installieren Sie erneut vor Nutzung des Gerätes.

- Kinder und Erwachsene müssen vor der Gefahr, die mit der hohen Oberflächentem peratur verbunden sind, gewarnt werden. Sie sollten weit von dem Gerät bleiben, um Verbrennungen oder Kleidungsentzündung zu vermeiden.

- Kleine Kinder und Tiere müssen unter der Aufsicht sein, wenn sie sich an der Verwendungsstelle des Gerätes befinden.

- Auf dem Gerät und in der Nähe von ihm darf man die Kleidung oder andere brennbare Materialien nicht hängen oder nicht legen.

- Man darf keine Gegenstände auf dem Gerät legen oder an das Gerät anlehnen. Einige Stoffe oder Gegenstände, die in der Nähe oder unter dem Gerät aufbewahren werden, werden der emittierten Wärme ausgesetzt werden und beschädigt werden können.

- Verwenden Sie oder lagern Sie keine leicht entzündlichen Stoffe in der Nähe des Gerätes.

- Verwenden Sie nie Aerosolsprays in der Nähe des Gerätes, wenn es eingeschaltet ist.

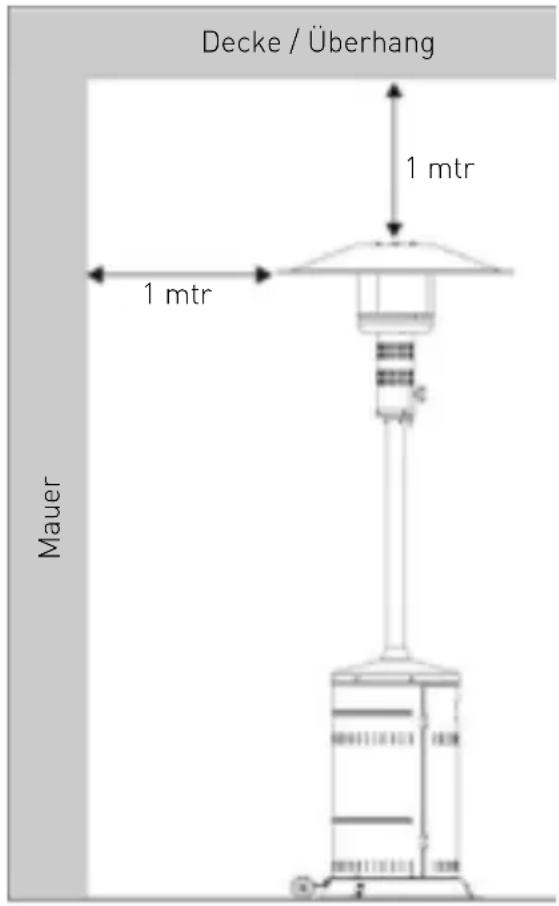

- Halten Sie immer einen Abstand von mindestens 0,9 m zwischen dem Gerät und brenn baren Materialien ein.

- Stellen Sie immer das Gerät auf einer festen, ebenen Oberfläche auf. Die gut belüftete Stelle muss mindestens 25% offener Fläche haben, die die Summe der Oberflächen der Wände ist.

- Die in diesem Gerät befindliche Einspritzpumpe ist nicht abnehmbar und kann nur von der Montage montiert werden. Dieses Gerät darf nicht von Gasdruck auf ein anderes Druckverfahren umgestellt werden;

- Schließen Sie die Gasflasche niemals ohne Regler direkt an das Gerät an.

- Während der Installation muss die Gasflasche mittels eines sich in dem Innenraum des Gehäuses befindenden Gurtes befestigt werden.

Verwendungszweck

• Das Gerät dient der professionellen Verwendung und darf nur von qualifiziertem Personal bedient werden.
• Das Gerät darf nur im Aussenbereich oder in gut belüfteten Bereichen verwendet werden. Jede andere Verwendung kann zu Schäden am Gerät oder Personenschäden führen.

- Die Verwendung des Geräts für einen anderen Zweck wird als Missbrauch des Geräts angesehen. Einzig der Nutzer haftet bei unsachgemäßer Verwendung des Geräts.

Stückliste

Mitgelieferte montageteile:

• Schrauben M5x12 (5 Stück) und Unterlegscheiben M5 (5 Stück) für die Montage der hinteren Gehäusewand und des Fußes.
• Schrauben M5x12 (5 Stück) und Unterlegscheiben M5 (5 Stück) für die Montage der hinteren Gehäusewand und des Gehäusedeckels.
• Schrauben M5x12 (3 Stück) und Unterlegscheiben M5 (3 Stück) für die Montage des Ständers.
• Schrauben M6x12 (4 Stück) und Unterlegscheiben M6 (4 Stück) für die Montage des Ständers und des Gehäusedeckels.
• Schrauben M6x8 (9 Stück) Flügelmuttern M6 (12 Stück) und Unterlegscheiben M6 (9 Stück) für die Montage des Reflektors.
• Schrauben M5x10 (3 Stück) und Unterlegscheiben M5 (3 Stück) für die Montage des Hauptbrenners und des Ständers.
• Schrauben M5x12 (6 Stück) und Unterlegscheiben M5 (6 Stück) für die Montage von Befestigungshaltern am Fuß.
• Schrauben M8x12 (2 Stück), Unterlegscheiben M8(4 Stück) und Muttern M8(2 Stück) für die Montage der Räder.

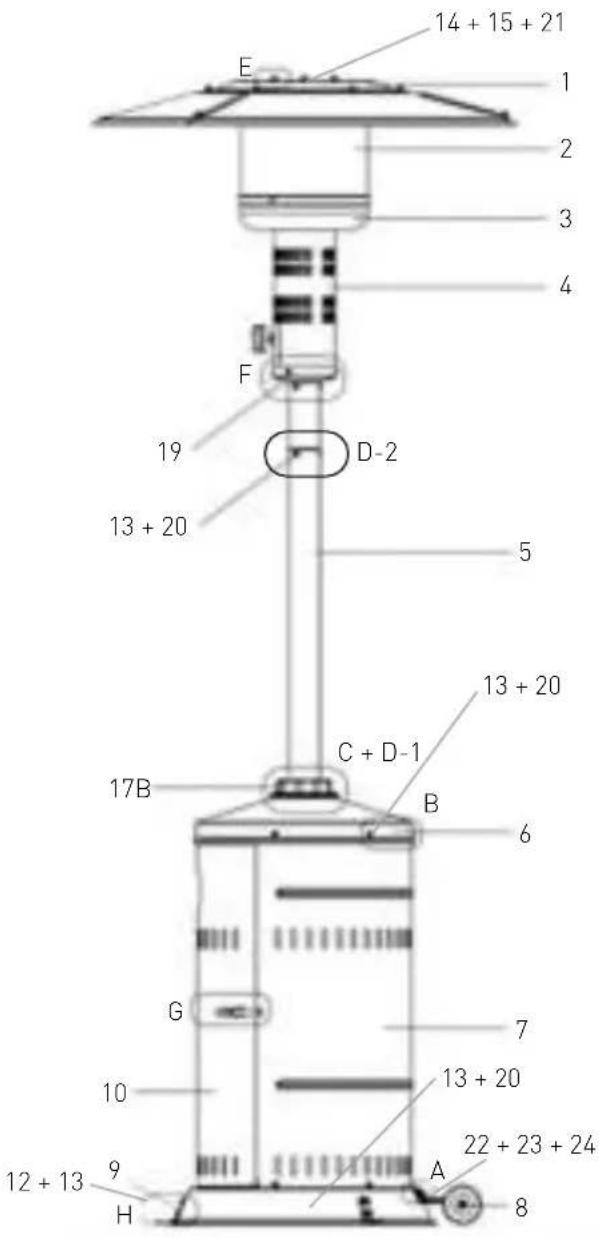

Teile des Terrassenheizers:

Item No	Bezeichnung
1	Reflektor-Bausgruppe
2	Brennergitter
3	Unterer Untersatz des Brenners
4	Unteres Kegelgitter
5	Ständer-Baugruppe
6	Gehäusedeckel
7	Hintere Gehäusewand
8	Rad
9	Fuß
10	Tür
11	Türband
12	Montageschrauben M5x10
13	Unterlegscheiben M5
14	Montageschrauben M6x8
15	Flügelmuttern M6
16	Schloss
17	Kunststoffabdeckung
18	Innenrohr
19	Anzünder
20	Montageschrauben M5x12
21	Unterlegscheiben M6
22	Montageschrauben M8x12
23	Unterlegscheiben M8
24	Mutter M8
25	Montageschrauben M6x12

14 + 15 + 21 E 1 2 3 4 F 19 D-2 13 + 20 5 17B C + D-1 B 6 G 7 10 13 + 20 12 + 13 9 A 22 + 23 + 24 8

Abb. 1

• Benötigte Werkzeuge: Schraubenzieher / Universalschlüssel / Schraubenschlüssel.
• Lösung zur Dichtheitsprüfung: ein Teil Detergens und drei Teile Wasser.
• Vor der Montage müssen alle Elemente der Schutzverpackung entfernt werden.
• Zuerst alle Muttern und Schrauben ohne Anziehen montieren. Alle Verbindungen sind nach dem Zusammenbauen des Gerätes anzuziehen. Solche Verfahrensweise erleichtert die Montage und verbessert die Stabilität des Gerätes.
• Das gelieferte Gerät kann sich etwas von dem in der Anleitung vorgestelltem Gerät unterscheiden. Die eventuellen Unterschiede bedeuten keine niedrigere Qualität sondern ergeben sich aus dem Prozess der ständigen Verbesserung des Produktes.

SCHRITT 1: Befestigen Sie die hintere Gehäusewand am Fuß des Gerätes mit M5x12-Schrauben (5 Stück) mit Unterlegscheiben (5 Stück) – Detail A

SCHRITT 2: Setzen Sie den Gehäusedeckel auf die hintere Gehäusewand auf. Schrauben Sie den Gehäusedeckel und die hintere Gehäusewand mit M5x12-Schrauben (5 Stück) zusammen; verwenden Sie dabei die Unterlegscheiben – Detail B

SCHRITT 3: Befestigen Sie senkrecht auf dem Gehäuse-deckel den Ständer mit M6x12-Schrauben (4 Stück) mit Unterlegscheiben (4 Stück). Schieben Sie die Kunststoffabdeckung auf den Ständer auf – Detail D-1. Bauen Sie den Ständer mit Hilfe von M5x12-Schrauben (3 Stück) und Unterlegscheiben zusammen – Detail D-2.

SCHRITT 4: Befestigen Sie den ersten Teil des Reflektors an der Mittelkuppel zuerst mit Hilfe einer M6x8-Schraube, einer Zylinderschraube (1 Stück) und einer Unterlegscheibe – Detail E-1. Befestigen Sie den zweiten Teil des Reflektors am ersten Teil und an der Mittelkuppel mit Hilfe von M6x8-Schrauben (3 Stück), Zylinderschrauben (3 Stück) und Unterlegscheiben (3 Stück) – Detail E-2. Befestigen Sie den dritten Teil des Reflektors mit Hilfe von M6x8-Schrauben (5 Stück), Zylinderschrauben (5 Stück) und Unterlegscheiben (5 Stück) – Detail E-3.

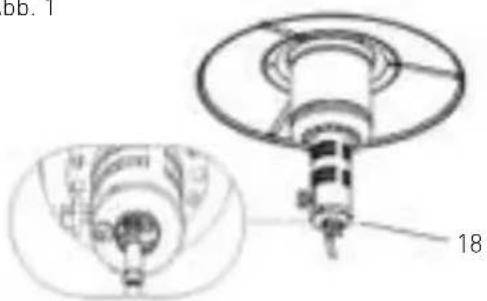

SCHRITT 5: Montieren Sie das innere Gasrohr am Hauptbrenner – siehe Abb. 1. Befestigen Sie den Hauptbrenner am Ständer mit Hilfe von M5x10-Schrauben (3 Stück) mit Unterleg-

scheiben (3 Stück) - Detail F.

ACHTUNG: NICHT MIT ÜBERMÄSSIG GROSSER KRAFT ANZIEHEN! BEACHTEN SIE DIE INFORMATIONEN ÜBER

DIE DICHTHEITSPRÜFUNG AUF SEITE 5

SCHRITT 6: Befestigen Sie die Tür am Gehäuse - siehe Abb. 3 und Detail G.

Detail A 13 20 Detail B 13 20 Detail C 5 9

Detail D D-1 5 17 21 2125 25 6 D-2 13+20

Detail E 14+15+21 E-1

Detail F 13 12 13 12 5

Detail G Detail H 16 20 13

Befestigungshalter (Zusatzausstattung)

Teile zur Montage von Befestigungshaltern am Fuß: Schrauben M5x12 (6 Stück) und Unterlegscheiben (6 Stück). Befestigen Sie die 3 Halter am Fuß. Zur Verbesserung der Stabilität des Gerätes besorgen Sie sich geeignete Hakenschrauben oder Dübel bei Ihrem lokalen Händler und drehen Sie diese über die Bohrungen in Haltern in den Untergrund oder in den Fußboden ein.

20 13

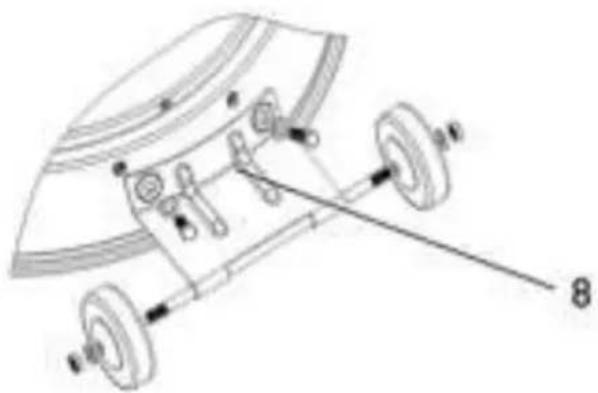

Räder (Zusatzausstattung)

Teile für die Montage von Rädern: Schrauben (2 Stück), Unterlegscheiben (4 Stück) und Muttern (2 Stück).

Bauen Sie die Räderteile zusammen und befestigen Sie sie am Fuß – siehe Abb. 4.

Vor dem ersten gebrauch und nach jedem wechsel der gasflasche muss die gaszufuhr entlüftet werden, bevor das gerät neu angezündet werden kann. Dafür die steuerungsknöpfe gegen den uhrzeigersinn auf die piloteinstellung drehen. Vor dem entzünden den knopf drücken und für 3 minute gedrückt halten.

• Vor Gebrauch alle Anschlüsse prüfen.
• Hauptgaszufuhr einschalten.
- Drücken Sie, um den Drehknopf gegen den Uhrzeigersinn auf PILOT schalten zu können, siehe rechtes Foto.
- Halten Sie den Drehknopf gedrückt, drücken Sie mehrmals den Zündungsknopf bis die Zündungflamme angezündet ist, dann fahren Sie mit dem Drücken den Knopfes für 10 Sekunden fort bis die Zündung noch bleibt, nachdem Sie den Knopf loslassen.
- Wenn die Zündung scheitert zu entflammen, drücken Sie den Drehknopf im Uhrzeigersinn zu OFF and wiederholen Sie den Vorgang.

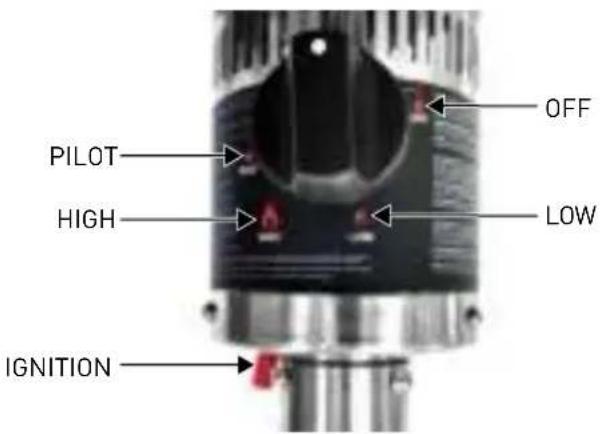

PILOT HIGH OFF LOW IGNITION

Um den Terassenwärmer zu entflammen

• Die Zündung sollte entzündet werden und der knopf auf PILOT geschalten werden.
• Halten Sie den Knopf 3 mm gedrückt und drehen Sie ihn gegen den Uhrzeigersinn zu HIGH.
• Wenn das Netz glüht, drehen Sie den Knopf im Uhrzeigersinn von HIGH zu LOW wie Sie die Temperatur wünschen.

Hinweis: Der Brenner kann laut sein, wenn er zum ersten Mal angeschaltet wird. Um zuviel Lärm des Brenners zu vermeiden, den Steuerknopf auf die Pilot-Position stellen. Dann den Knopf auf die gewünschte Temperatur stellen.

Erneutes anzünden

Hinweis: Zu Ihrer eigenen Sicherheit kann der Steuerknopf nicht auf OFF geschaltet werden, ohne zuvor den Steuerknopf in der PILOT-Position gedrückt zu halten; anschließend auf OFF drehen.

• Steuerknopf auf OFF stellen.
- Vor dem erneuten Anzünden der Pilotflamme mindestens 5 Minuten warten, um das Gas ver-

fliegen zu lassen.

• Die Anzündschritte wiederholen.

Löschen

• Knopf gedrückt halten & den Knopf dabei im Uhrzeigersinn auf OFF stellen.

• Nach Gebrauch das Ventil der Gasflasche oder des Reglers schließen.

• Vor einem Transport das Gerät abkühlen lassen.
  Hinweis: Nach Gebrauch ist eine Verfärbung des Strahlerschirms normal.

Leckagetest

NIEMALS EINE FLAMME BENUTZEN, UM AUF LECKAGEN ZU PRÜFEN. NIEMALS BEIM LECKAGETEST RAUCHEN.

Die Gasanschlüsse dieses Gerätes wurden vor dem Verschicken im Werk auf undichte Stellen geprüft. Dieses Gerät muss in regelmäßigen Anständen auf Leckagen geprüft werden und es ist ein umgehender Test erforderlich, wenn ein Gasgeruch festgestellt wird.

• Erstellen Sie eine Seifenlauge aus 1 Teil Spülmittel und 3 Teilen Wasser. Die Seifenlauge kann mit einer Sprühflasche, einem Pinsel oder einem Tuch auf die Leckagetestpunkte aufgetragen werden, wie in der Abb. oben gezeigt.

• Zu diesem Zeitpunkt des Leckagetests muss das Ventil der Gasflasche auf OFF stehen. Sobald die Seifenlauge auf die Gasanschlüsse aufgebracht wurde, muss die Gasflasche auf die Position ON gestellt werden.

• Seifenblasen beginnen sich in der Seifenlösung zu bilden, wenn eine undichte Stelle vorhanden ist.
  Im Fall einer Leckage, die Gaszufuhr ausschalten. Undichte Anschlüsse festziehen, anschließend die Gaszufuhr wieder einschalten und erneut prüfen.

Leckagetestpunkt ① ②

Zu verwendendes gas

• Der Druckregler und der Schlauch müssen den örtlich geltenden Standardcodes entsprechen.

• Niemals eine Gasflasche mit einem beschädigten Tank, Ventil, Manschette oder Fußring verwenden.

• Ein zerbeulter oder rostiger Gasbehälter kann gefährlich sein und muss durch den Gaslieferanten ausgetauscht werden.

• Niemals das Gerät an eine ungeregelte Gasquelle anschließen.

• Wenn das Gerät nicht in Gebrauch ist, die Gasflasche auf OFF stellen.

• Immer, wenn eine Flasche angeschlossen wird, an den Gasanschlüssen einen Leckagetest durch-

führen. Das Gerät nicht verwenden, wenn sich in der Seifenlauge Blasen bilden. Niemals eine offene Flamme für den Leckagetest verwenden.

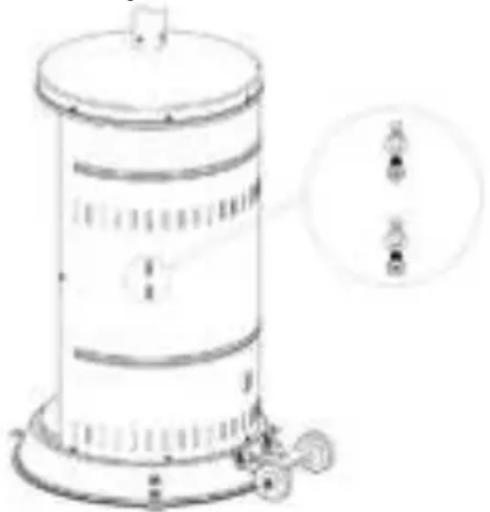

Anschliessen einer gasflasche

• Wir empfehlen eine 9kg-Flasche oder wenden Sie sich an Ihren Gaslieferanten für eine geeignete Gasflasche.
• Ein zugelassener Gasregler wird gemäß den im Typenschild aufgeführten Gerätekategorien und Ländern verwendet. Der zugelassene flexible Schlauch wird geändert, wenn die nationalen Bedingungen dies erfordern. Beachten Sie die örtlichen Vorschriften. Diese können abweichen.
• Warnung: Die Montage der Rohre muss von einem qualifizierten Installateur im Zielland durchgeführt werden.
• Fragen Sie Ihren Gaslieferanten bezüglich der Verwendung der Gasflasche.

• Gasflaschen nur im Außenbereich wechseln oder in einem gut belüfteten Bereich, außer Reichweite von offenem Feuer und anderen entzündlichen Substanzen.

• Die Gasflasche muss immer in aufrechter Position verwendet werden.

• Schließen Sie den Wärmesteuerknopf durch vollständiges Drehen im Uhrzeigersinn.
• Schließen Sie den Gasflaschenhahn und bringen Sie anschließend den Regler an der Gasflasche an.
• Alle Anschlüsse mit einem Schraubenschlüssel, wo möglich, fest anziehen. Die Gasflasche muss sich auf einem Fuß befinden.
• Während der Installation muss die Gasflasche mittels eines sich in dem Innenraum des Gehäuses befindenden Gurtes befestigt werden.
• Mit Seifenlauge an allen Verbindungen auf Leckagen prüfen. Ist eine undichte Stelle vorhanden, die Verbindung nachziehen und den Test wiederholen.

Sicherung der Gasflasche

• Befestigen Sie beide Endungen des Klettverschlussbandes an die Grundlage mit dem Einsatz von 4 M6*12 Schrauben, M6 Unterlagen und M6 Muttern.
• Stellen Sie die Gasflasche in dem Gehäuse des Behälters ein.
• Schließen Sie die Gasflasche an den Druckminderer an. Lesen Sie die dem Druckminderer beigefügte Anleitung, um zu überprüfen, auf welche Weise die Gasflasche angeschlossen werden soll.

- Befestigen Sie die Klettverschlussbänder gemäß der oben dargestellten Zeichnung. Die Bänder müssen auf solche Weise befestigt werden, dass die Gasflasche entsprechend gesichert ist.

Achtung: Denken Sie an die Wartung der Klettverschlussbänder. Belasten Sie das Druckmindersystem NICHT.

Wichtige sicherheitshinweise

Benutzung nur draußen oder in ausreichend belüfteten Bereichen. Bei einem ausreichend belüfteten Bereich muss mindestens 25% des Oberflächenbereichs offen sein. Der Oberflächenbereich ist die Summe der Wandoberflächen.

Die Benutzung dieses Geräts in geschlossenen Räumen kann gefährlich sein und ist VERBOTEN.

Kinder und Erwachsene müssen sich der hohen Betriebstemperaturen derjenigen Bereiche bewusst sein, die oberhalb der Säule liegen, wenn der Heizstrahler in Betrieb ist. Kinder müssen sorgfältig beaufsichtigt werden, wenn sie sich in der Nähe des Heizstrahlers aufhalten.

NIEMALS Gegenstände, einschließlich Kleidung oder andere entzündliche Gegenstände, an den Heizstrahler hängen.

Diesen Heizstrahler NICHT BENUTZEN, wenn er nicht vollständig mit dem Reflektorschirm montiert ist. Mindestabstände von explosionsgefährdeten Materialien wahren.

Die maximal zulässige Länge des Gasschlauchs beträgt 1,5 Meter.

Decke / Überhang 1 mtr 1 mtr Mauer

WARTUNG

Um die exzellente Leistung Ihres Heizstrahlers über Jahre zu erhalten, die folgenden Wartungsarbeiten regelmäßig durchführen.

• Außenflächen sauber halten.
• Zum Reinigen warme Seifenlauge verwenden. Niemals entflammbare oder ätzende Reinigungsmittel benutzen.
• Wenn Sie Ihr Gerät reinigen, immer sicherstellen, dass der Bereich um den Brenner und die Pilotflamme trocken ist. Wenn die Gassteuerung in irgendeiner Weise Wasser ausgesetzt war, NICHT versuchen, sie zu benutzen. Sie muss ersetzt werden.
• Die Luftzirkulation darf nicht eingeschränkt sein. Steuerung, Brenner und Belüftungswege immer sauber halten. Anzeichen einer Blockade sind:
  • Gasgeruch bei extrem gelben Spitzen der Flamme.

• Heizstrahler erreicht NICHT die gewünschte Temperatur.

• Heizstrahler glüht außerordentlich ungleich.
  • Heizstrahler gibt knallende Geräusche von sich.

• Spinnen und Insekten können sich im Brenner oder in Ausbuchtungen verstecken. Dieser gefährliche Zustand kann den Heizstrahler beschädigen und ihn für eine sichere Verwendung unbrauchbar machen. Brenneröffnungen mit einem effizienten Rohrreiniger säubern. Mit Druckluft kleinere Partikel entfernen.
• Kohlenstoffablagerungen können zu einem Feuer führen. Sollten sich Kohlenstoffablagerungen bilden, den oberen Teil des Gerätes mit warmer Seifenlauge reinigen.

Hinweis: in einer Umgebung mit hohem Salzgehalt in der Luft (am Meer) kann es schneller zu einer Korrosion kommen als anderswo. Die korrosionsgefährdeten Bereiche regelmäßig prüfen und sie umgehend reparieren.

Instandhaltung

• Lassen Sie sich bitte von Ihrem lokalen Händler wegen der Instandhaltung der Gerätes und dem Austausch der Bauteile beraten.
• Vorsicht: Verwenden Sie keine unerlaubten Bauteile oder Komponenten für dieses Gerät, ver-

wenden Sie nur originale Bauteile und Komponenten für den Austausch. Das Verwenden von unerlaubten Bauteilen oder Komponenten wird die Garantie ungültig machen und kann unsichere Bedingungen verursachen.

Lagerung

Zwischen den einzelnen Tagen der Benutzung:

• Steuerknopf auf OFF stellen.
• Gasflasche auf OFF stellen.
• Heizstrahler in aufrechter Position in einem Bereich aufbewahren, der keinen Witterungseinflüssen ausgesetzt ist (z. B. Regen, Graupel, Hagel, Schnee, Staub und Unrat).
• Wenn gewünscht, das Gerät abdecken, um die Oberflächen zu schützen und Verschmutzungen der Belüftung zu vermeiden.

Hinweis: Erst abdecken, wenn der Heizstrahler abgekühlt ist.

Bei längerer Lagerung oder beim Transport:

• Steuerknopf auf OFF stellen.
• Gasflaschenanschluss entfernen und Gasflasche an einen sicheren, gut belüfteten Ort nach draußen stellen. NICHT in einem Bereich lagern, in dem die Temperatur 50°C übersteigt.
• Heizstrahler in aufrechter Position in einem Bereich aufbewahren, der keinen Witterungseinflüssen ausgesetzt ist (z. B. Regen, Graupel, Hagel, Schnee, Staub und Unrat).
• Wenn gewünscht, das Gerät abdecken, um die Oberflächen zu schützen und Verschmutzungen der Belüftung zu vermeiden.

Hinweis: Erst abdecken, wenn der Heizstrahler abgekühlt ist.

ACHTUNG: NUR ORIGINALTEILE ODER -KOMPONENTEN FÜR DIESES GERÄT VERWENDEN. NUR ORIGINALERSATZTEILE UND -KOMPONENTEN BENUTZEN.

DE

Um den Heizstrahler einzufahren (nur für 272701)

Das Einschieben des Heizers ermöglicht einfaches und schnelles Platzieren. Den Knopf Nr. 17 losdrehen. Den Ständer etwas anheben, dann mit dem Uhrzeiger drehen. Nun können Sie den Ständer auf die gewünschte Länge einstellen: Hierzu wieder kurz anheben und dann gegen den Uhrzeiger drehen. Schließlich den Ständer einsacken lassen bis er auf den Schrauben ruht und die Kunststoff Schraube fest andrehen.

Hinweis: Kopf weg. Warten Sie mit dem einklappen bis her Heizstrahler abgekühlt ist

Fehlerbehebung

PROBLEM BEI FOLGENDER	BEDINGUNG MASSNAHME
Pilotflamme brennt nicht	Ventil der Gasflasche ist geschlossen	Ventil öffnen
	Blockade in der Öffnung oder der Pilotflammenleitung	Öffnung oder Pilotflammenleitung reinigen oder ersetzen.
	Luft in der Gasleitung	Gasleitung öffnen und entlüften (durch Drücken des Steuerknopfs für nicht länger als 1-2 Minuten oder bis Sie Gas riechen).
	Geringer Gasdruck Propangasflasche	(Einweg) austauschen

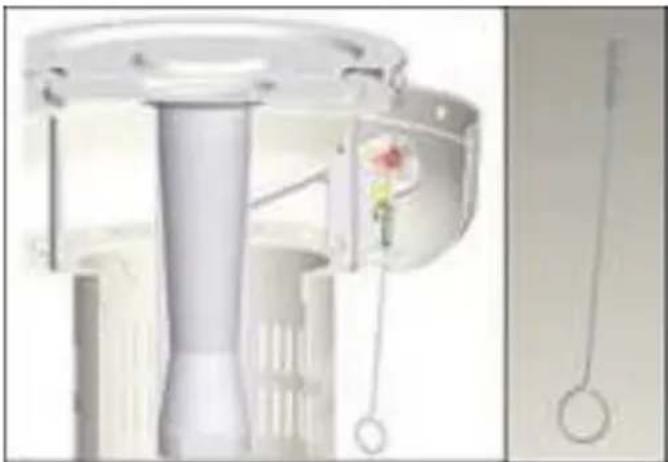

	Anzünder funktioniert nicht	Zünden Sie die Pilotflamme mit einem Streichholz an (brach Streichholz Verlängerung, sehe Abb. **), neuen Anzünder besorgen und austauschen.
Pilotflamme bleibt nicht an	Pilotflamme ist verdreckt	Pilotflammenvorrichtung von Schmutz befreien.
	Verbindung zwischen Gasventil und Pilotflamme ist locker.	Anschluss fest anziehen und Leckagetest durchführen.
	Thermoelement arbeitet fehlerhaft Thermoelement austauschen
Brenner zündet nicht	Gasdruck zu gering Propangasflasche	(Einweg) austauschen
	Öffnung blockiert Öffnung säubern
	Steuerknopf steht nicht auf ON Steuerknopf auf ON stellen
Brennerflamme ist klein Hinweis: Heizstrahler nicht bei einer Temperatur unter 40°F verwenden.	Gasdruck zu gering Propangasflasche	(Einweg) austauschen
	Außentemperatur liegt unter 40°F und die Gasflasche ist zu weniger als 25% gefüllt.	Propangasflasche (Einweg) austauschen
	Zufuhrschlauch ist verbogen oder geklemmt.	Schlauch gerade biegen und einen Leckagetest am Schlauch durchführen.
	Steuerknopf ist vollständig ON	Steuerknopf auf OFF stellen, um auf Raumtemperatur abkühlen zu lassen, und den Brenner und die Öffnungen auf Blockaden prüfen.
Heizelement glüht nicht einheitlich Hinweis: 1 Inch unten am Heizelement glüht normalerweise nicht.	Gasdruck zu gering Propangasflasche	(Einweg) austauschen
	Standfuß steht nicht eben. Heizstrahler auf eine ebene Fläche stellen.
	Heizstrahler steht eben Brenner reinigen
Kohlenstoffablagerung Schmutz oder Schmierfilm auf Reflektor und Heizelement		Reflektor und Heizelement säubern
Dicker schwarzer Qualm	Blockade im Brenner	Steuerknopf auf OFF stellen, um auf Raumtemperatur abkühlen zu lassen, und den Brenner innen und außen säubern.

Alle innerhalb von einem Jahr nach dem Kaufdatum festgestellten Defekte oder Mängel, die die Funktionalität des Gerätes beeinträchtigen, werden auf dem Wege der unentgeltlichen Reparatur bzw. des Austausches unter der Voraussetzung beseitigt, dass das Gerät in einer der Bedienungsanleitung gemäßen Art und Weise betrieben und gewartet wird und weder vorsätzlich vernichtet noch nicht bestimmungsgemäß genutzt wurde. Ihre Rechte aus den entsprechenden Gesetzen Wenn aus irgendwelchen Gründen die Zündung keinen Funken erzeugt, kann der Heizstrahler auch manuell entzündet werden. Führen Sie dafür ein Streichholz, mit Hilfe einer dafür vorgesehenen Halterung, in den Brenner ein, (siehe links Bild) während Sie den Bedienungsknopf in der „Pilot“-Position gedrückt halten.

IM FALL, DASS IRGENDEIN PROBLEM AUFTRITT KONTAKTIEREN SIE BITTE IMMER IHREN LOKALEN HÄNDLER.

bleiben davon unberührt. Eine in der Garantiefrist einzureichende Beanstandung hat die Angabe des Kaufortes und Kaufdatums und in der Anlage einen Kaufbeleg (z.B. Kassenzettel) zu enthalten.

Gemäß unserer Politik der ständigen Weiterentwicklung unserer Produkte behalten wir uns vor, Änderungen am Produkt, an seiner Verpackung und an den dokumentierten technischen Daten ohne vorherige Ankündigung vorzunehmen.

Entsorgung und Umweltschutz

Wird das Gerät außer Betrieb genommen, darf es nicht über den Hausmüll entsorgt werden. Der Benutzer ist für die Übergabe des Gerätes an eine geeignete Sammelstelle für Altgeräte verantwortlich. Die Nichteinhaltung dieser Regel kann gemäß den geltenden Vorschriften über die Abfallentsorgung bestraft werden. Die getrennte Sammlung und das Recycling der Altgeräte trägt zur Schonung der natürlichen Ressourcen bei und sorgt für eine umwelt- und gesundheitsschonende Verwertungsweise. Weitere Informationen darüber, wo Sie Ihre Altgeräte entsorgen können, erhalten Sie bei Ihrem örtlichen Entsorgungsunternehmen. Der Hersteller und der Importeur übernehmen keine Verantwortung für das Recycling sowie die umweltfreundliche Verwertung von Abfällen, weder direkt noch über ein öffentliches System.

Geachte klant,

5112 Lamprechtshausen, Austria

Tel: [phone]

Email: [e-mail]

- Änderungen und Druckfehler vorbehalten.
