Productsoort	Buitenverwarming (parasolverwarming)
Merk	Hendi
Model	Lounge Heater 272411
Gebruik	Alleen buiten, goed geventileerde ruimtes
Energiebron	Butaan- of propaangas (aanbevolen fles 9 kg)
Thermisch vermogen	Ongeveer 13 kW
Afmetingen (hoogte)	Ongeveer 220 cm
Diameter reflector	Ongeveer 80 cm
Gewicht	Ongeveer 17 kg
Materialen	Staal, aluminium reflector
Ontsteking	Piëzo-elektrisch (Ignition-knop)
Veiligheid	Thermokoppel, veiligheidsstop, kantelbeveiliging
Onderhoud	Reinigen met zeepwater, regelmatig controleren op lekken
Reserveonderdelen	Reflector, brander, waakvlam, thermokoppel, slang (origineel)
Garantie	12 maanden
Inbegrepen accessoires	Wielen, bevestigingshandvatten, klittenband
Montage	Handmatige montage vereist (gereedschap niet meegeleverd)

Veelgestelde vragen - Lounge Heater 272411 Hendi

Hoe steek ik de verwarmer voor de eerste keer aan?

Voordat u de verwarmer voor de eerste keer gebruikt, moet u het systeem zuiveren door de knop 3 minuten op de WAARVLAK-stand ingedrukt te houden. Open vervolgens de gastoevoer, draai de knop op WAARVLAK, druk op de ontstekingsknop tot de waakvlam brandt, houd deze 10 seconden ingedrukt en draai dan naar HOOG.

Wat te doen als de waakvlam niet brandt?

Controleer of de gasflesklep open is, of de opening van de waakvlam niet verstopt is, en zuiver de lucht uit de leiding door de knop 1 tot 2 minuten ingedrukt te houden. Werkt de ontsteker niet, gebruik dan een lucifer met de luciferhouder.

Hoe test ik op gaslekken?

Maak een sopje (1 deel afwasmiddel op 3 delen water). Breng dit aan op de aansluitingen terwijl de gasfles gesloten is, open daarna de gasfles. Als er bellen ontstaan, is er een lek. Gebruik nooit een open vlam.

Kan ik deze verwarmer binnenshuis gebruiken?

Nee, dit apparaat is alleen ontworpen voor gebruik buitenshuis of in zeer goed geventileerde ruimtes (minstens 25% open oppervlak). Gebruik binnenshuis brengt verstikkingsgevaar met zich mee.

Welk type gas moet ik gebruiken?

Het apparaat werkt op butaan- of propaangas. De aanbevolen gasfles is 9 kg. Gebruik een goedgekeurde drukregelaar die geschikt is voor uw land.

Hoe berg ik het apparaat op na gebruik?

Draai de knop op UIT (OFF), sluit de gasflesklep, wacht tot het apparaat is afgekoeld en berg het rechtopstaand op, beschermd tegen weersinvloeden. Voor langdurige opslag, koppel de gasfles los en plaats deze op een geventileerde plek.

De brandervlam is laag, wat moet ik doen?

Controleer of de gasfles niet bijna leeg is en vervang deze indien nodig. Zorg dat de slang niet geknikt is en dat de buitentemperatuur boven 5°C is. Blijft het probleem bestaan, reinig dan de branderopeningen.

Hoe monteer ik de parasolverwarmer?

Volg de stappen in de handleiding: bevestig het achterpaneel aan het frame, monteer de kap, de paal, de reflector en de brander. Gebruik de meegeleverde schroeven en ringen. Draai alle verbindingen vast na montage. Controleer op lekkage.

Wat moet ik doen als ik gas ruik?

Sluit onmiddellijk de gasflesklep en de bedieningsknop. Doof alle vlammen. Controleer de aansluitingen met sop om het lek te vinden. Draai indien nodig de verbindingen aan of vervang de slang.

Hoe reinig ik het apparaat?

Gebruik warm zeepwater en een zachte doek. Gebruik nooit brandbare of bijtende producten. Vermijd het natmaken van de brander- en waakvlamzone. Reinig regelmatig de branderopeningen met een pijpenreiniger.

GEBRUIKSAANWIJZING Lounge Heater 272411 Hendi

Alvorens de apparatuur in gebruik te nemen dient u deze gebruiksaanwijzing aandachtig te lezen.

Bewaar deze handleiding bij het apparaat.

Alleen buiten gebruiken.

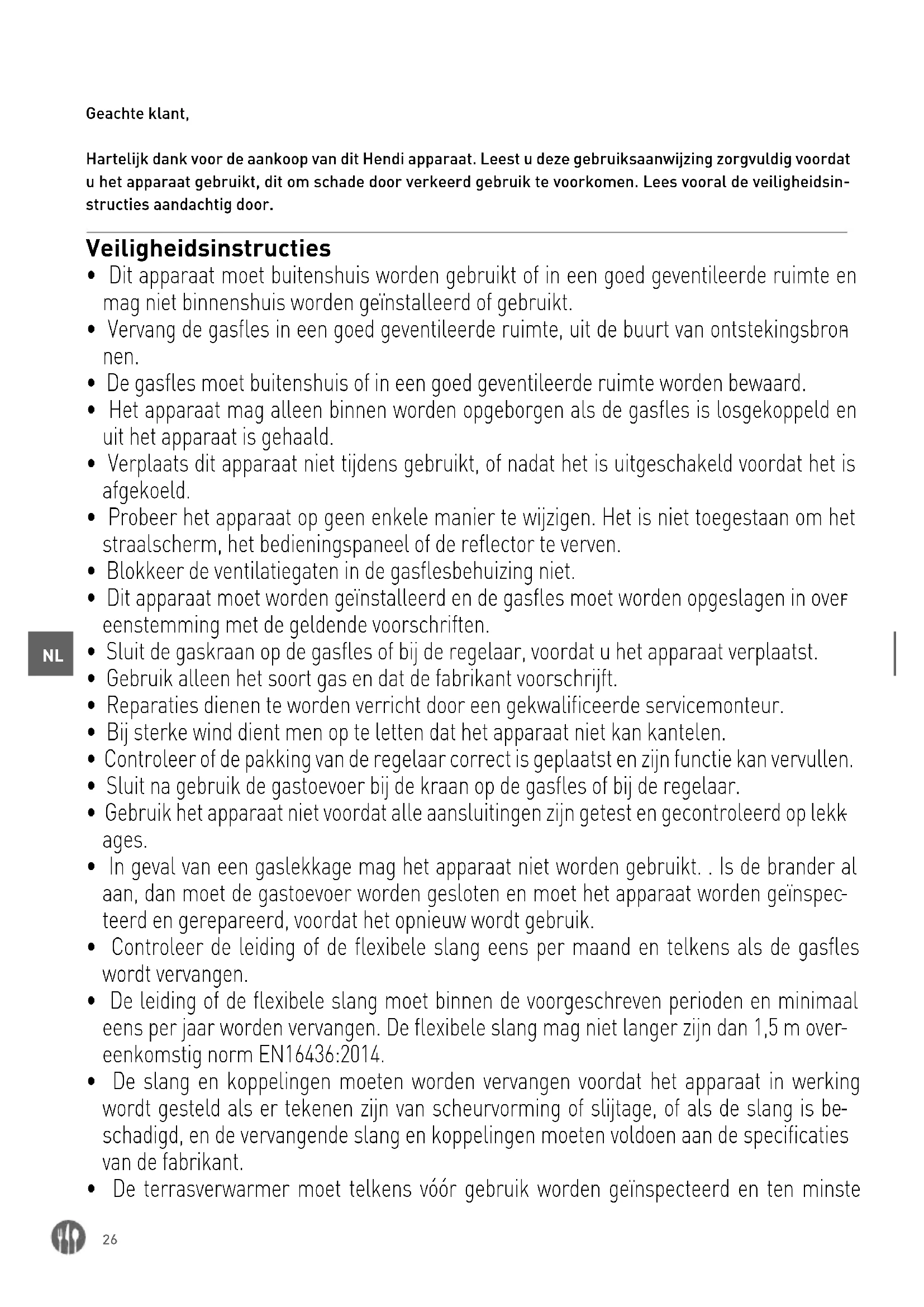

Hartelijk dank voor de aankoop van dit Hendi apparaat. Leest u deze gebruiksaanwijzing zorgvuldig voordat u het apparaat gebruikt, dit om schade door verkeerd gebruik te voorkomen. Lees vooral de veiligheidsin-structies aandachtig door.

Veiligheidsinstructies

• Dit apparaat moet buitenshuis worden gebruikt of in een goed geventileerde ruimte en mag niet binnenshuis worden geïnstalleerd of gebruikt.
• Vervang de gasfles in een goed geventileerde ruimte, uit de buurt van ontstekingsbron nen.
• De gasfles moet buitenshuis of in een goed geventileerde ruimte worden bewaard.
• Het apparaat mag alleen binnen worden opgeborgen als de gasfles is losgekoppeld en uit het apparaat is gehaald.
• Verplaats dit apparaat niet tijdens gebruikt, of nadat het is uitgeschakeld voordat het is afgekoeld.
• Probeer het apparaat op geen enkele manier te wijzigen. Het is niet toegestaan om het straalscherm, het bedieningspaneel of de reflector te verven.
• Blokkeer de ventilatiegaten in de gasflesbehuizing niet.
• Dit apparaat moet worden geïnstalleerd en de gasfles moet worden opgeslagen in over eenstemming met de geldende voorschriften.
• Sluit de gaskraan op de gasfles of bij de regelaar, voordat u het apparaat verplaatst.
• Gebruik alleen het soort gas en dat de fabrikant voorschrijft.
• Reparaties dienen te worden verricht door een gekwalificeerde servicemonteur.
• Bij sterke wind dient men op te letten dat het apparaat niet kan kantelen.
• Controleer of de pakking van de regelaar correct is geplaatst en zijn functie kan vervullen.
• Sluit na gebruik de gastoevoer bij de kraan op de gasfles of bij de regelaar.
• Gebruik het apparaat niet voordat alle aansluitingen zijn getest en gecontroleerd op lekk ages.
• In geval van een gaslekkage mag het apparaat niet worden gebruikt. . Is de brander al aan, dan moet de gastoevoer worden gesloten en moet het apparaat worden geïnspecteerd en gerepareerd, voordat het opnieuw wordt gebruik.
• Controleer de leiding of de flexibele slang eens per maand en telkens als de gasfles wordt vervangen.
• De leiding of de flexibele slang moet binnen de voorgeschreven perioden en minimaal eens per jaar worden vervangen. De flexibele slang mag niet langer zijn dan 1,5 m over-eenkomstig norm EN16436:2014.
• De slang en koppelingen moeten worden vervangen voordat het apparaat in werking wordt gesteld als er tekenen zijn van scheurvorming of slijtage, of als de slang is beschadigd, en de vervangende slang en koppelingen moeten voldoen aan de specificaties van de fabrikant.
• De terrasverwarmer moet telkens vóór gebruik worden geïnspecteerd en ten minste

eens per jaar door een gekwalificeerde onderhoudsmonteur worden gecontroleerd. Het kan nodig zijn het apparaat vaker te reinigen. Het is absoluut noodzakelijk dat het bedieningsgedeelte, de branders en de luchtopeningen van het apparaat schoon worden gehouden.

- Als zich een van de volgende situaties voordoet, zet het apparaat dan onmiddellijk uit en controleer het:

□ U ruikt gas en de brandervlammen zijn te geel aan de punten.
☐ De verwarmer bereikt geen goede temperatuur. Een temperatuur van minder dan 5°C beperkt de hittestroom en het apparaat zal niet goed werken.
□ Het apparaat begint tijdens het gebruik plopgeluiden te maken (een zacht plopgeluid is normaal als het apparaat wordt uitgeschakeld).

- De regelaar en de slang moeten zodanig geplaatst zijn, dat mensen er niet tegenaan lopen of overheen struikelen en de slang niet per ongeluk beschadigd kan worden.

- Alle afschermingen en veiligheidsvoorzieningen die voor het onderhoud van de verwarmer worden weggehaald, moeten worden teruggeplaatst, voordat de terrasverwarmer wordt gebruikt.

- Kinderen en volwassenen moeten worden gewezen op de risico's van de hete oppervlak ken en moeten afstand houden om verbrandingen of het in brand vliegen van kleding te voorkomen.

- Let goed op jonge kinderen en huisdieren als zij zich in de buurt van de terrasverwarmer bevinden.

- Kleding of andere ontvlambare materialen mogen niet aan de verwarmer worden gehangen of te dicht in de buurt ervan worden gelegd.

- Plaats geen voorwerpen op of tegen dit apparaat. Bepaalde materialen of voorwerpen kunnen bij opslag onder of in de buurt van dit apparaat worden blootgesteld aan stralingswarmte en kunnen ernstig beschadigd raken.

- Geen brandbare materialen gebruiken of opbergen in de buurt van dit apparaat.

- Gebruik geen spuitbussen in de buurt van dit apparaat als het is ingeschakeld.

- Houdt altijd minimaal 0,9 meter afstand van brandbare materialen.

- Plaats het apparaat altijd op een stevige, vlakke ondergrond. Bij een goed geventileerde ruimte moet minimaal 25% van de oppervlakte open zijn. De oppervlakte is de som van de wandoppervlakte.

- De injecteurin dit toestel is niet afneembaar en de injector wordt enkel geassembleerd door fabricage. Het is voor verboden om op dit toestel van de ene gasdruk naar de andere te gaan.

- Sluit de gasfles niet rechtstreeks aan op het toestel zonder regelaar.

- De gasfles moet tijdens de installatie worden bevestigd met de band die zich in de be huizing bevindt.

Beoogd gebruik

• Het apparaat is bestemd voor professioneel gebruik en mag alleen worden bediend door gekwalificeerd personeel.
• Dit apparaat is enkel bedoeld voor gebruik buiten, of voor gebruik in zeer goed geventileerde ruimtes. Elk ander gebruik kan leiden tot schade aan het apparaat of lichamelijk letsel.

- Gebruik van het apparaat voor andere doeleinden wordt beschouwd als verkeerd gebruik van het apparaat. De gebruiker is als enige verantwoordelijk voor oneigenlijk gebruik van het apparaat.

Onderdelenlijst

Meegeleverde montageonderdelen:

• 5 bouten M5 x 12 en 5 ringen M5 voor het achterpaneel en voet behuizing.
• 5 bouten M5 x 12 en 5 ringen M5 voor achterpaneel en deksel behuizing.
• 3 bouten M5 x 12 en 3 ringen M5 voor verbinden van de staanderdelen.
• 4 bouten M6 x 12 en 4 ringen M6 voor staander en behuizingdeksel.
• 9 bouten M6 x 8 en 12 vleugelmoeren M6 en 12 ringen M6 voor de reflector.
• 3 bouten M5 x 10 en 3 ringen M5 voor brander en staander
• 6 bouten M5 x 12 en 6 ringen M5 voor voetstukken en voetgedeelte.
• 2 bouten M8 x 12, 4 ringen M8 en 2 moeren M8 voor de wielmontage.

Onderdelen terrasverwarmer:

Item nr. beschrijving
1 Reflector gemonteerd
2 Branderscherm
3 Onderste schaal brander
4 Onderste scherm conus
5 Hoofdstaander
6 Behuizingdeksel
7 Achterpaneel Behuizing
8 Wiel
9 Voetgedeelte
10 Klep
11 Scharnier
12 Montagebouten M5x10
13 Ringen M5
14 Montagebouten M6x8
15 Vleugelmoer M6
16 Grendel
17 Plastic kap
18 Binnenpijp
19 Ontsteker
20 Montagebouten M5x12
21 Ringen M6
22 Montagebouten M8x12
23 Ringen M8
24 Moer M8
25 Montagebouten M6x12

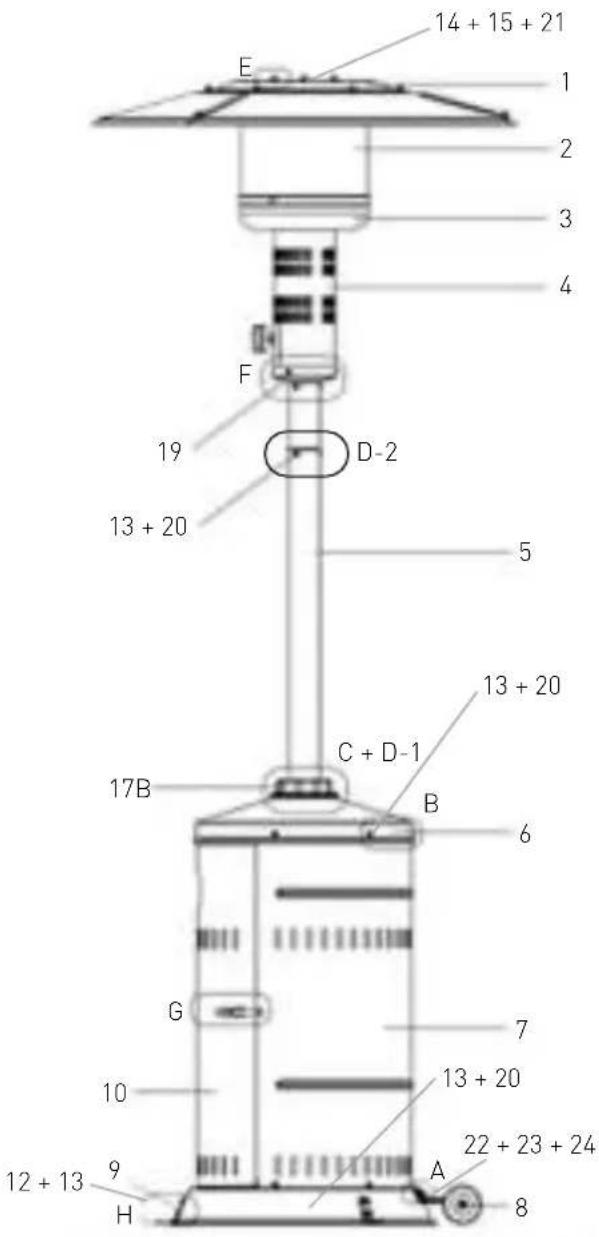

14 + 15 + 21 E 1 2 3 4 F 19 D-2 13 + 20 5 17B C + D-1 B 6 G 7 10 13 + 20 12 + 13 9 A 22 + 23 + 24 8

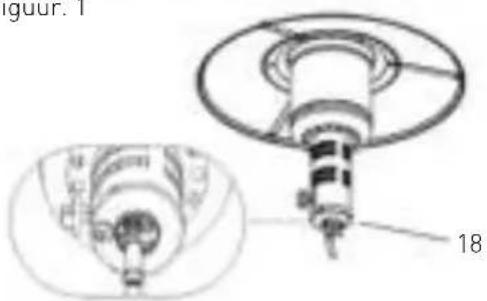

Figuur. 1

• Schroevendraaier / Engelse sleutel / steeksleutels
• Oplossing om lekkages op te sporen, één deel zeep en 3 delen water
• Draai eerst alle bouten en moeren losjes aan. Draai alle verbindingen vast na afronding van de montage. Dit werkt gemakkelijker en verhoogt de stabiliteit van het apparaat.
• Zorg ervoor dat vóór de montage alle beschermend verpakkingsmateriaal verwijderd is.
• Er kunnen zich kleine afwijkingen in het apparaat voordoen. Dit is geen kwaliteitsgebrek, maar een gevolg van verbeleringen.

STAP 1: Schroef het achterpaneel van de behuizing op de voet met 5 bouten M5 x 12 en 5 ringen. (detail afb. A)

STAP 2: Druk het behuizingdeksel over het achterpaneel van de behuizing heen op zijn plek. Schroef het behuizingdeksel vast aan het achterpaneel met 5 bouten M5 x 12 en 5 ringen. (detail afb. B)

STAP 3: Bevestig de staander op het behuizingdeksel met 4 bouten M6 x 12 en 4 ringen en schuif vervolgens de plastic kap over de staander. (detail afb. D-1) Verbind de twee stander delen met elkaar door gebruik van 3 M5 x 12 schroeven en 3 ringen (detail afb D-2).

STAP 4: Bevestig een reflectordeel aan de centrale kap met 1 M5x8 bout, ring en moer (detail E-1). Verbind het tweede reflectordeel aan het eerste deel en de kap met 3 bouten, ringen en moeren (detail E-2). Bevestig het laatste reflectordeel met 5 bouten, ringen en moeren (detail E-3).

STAP 5: Verbind de binnenste gasleiding met de brander (Figuur 1), Bevestig vervolgens de hoofdbrander aan de staander met 3 bou- ten M5 x 10 en 3 ringen. (delail afb. F)

STAP 6: Bevestig de deur aan de behuizing. (Figuur 2 and Detail G)

Detail A 13 20 Detail B 13 20 Detail C 5 9

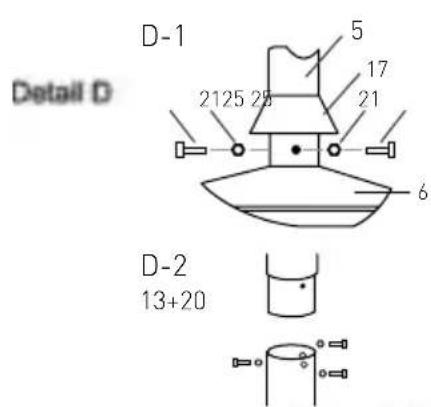

Detail D D-1 5 17 21 2125 28 6 D-2 13+20

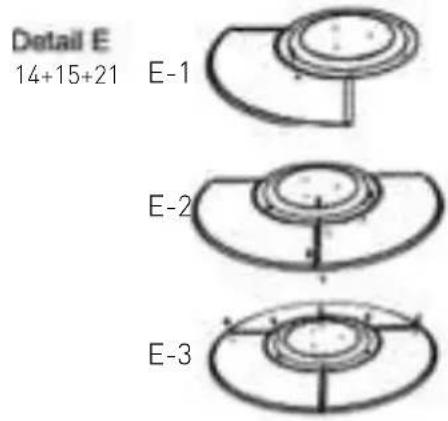

Detail E 14+15+21 E-1 E-2 E-3

Detail F 13 13 12 12 5 16 Detail G 20 13 Detail H

Optionele voet bevestiging

Voetstuk bevestigingsmateriaal: 6 bouten M5 x 12 en ringen.

Bevestig 3 hoekstukken aan de voet.

Koop geschikte haakbouten of vloermoeren en bevestig deze door de daarvoor bestemde gaten in de voetstukken. (Figuur 3)

20 13

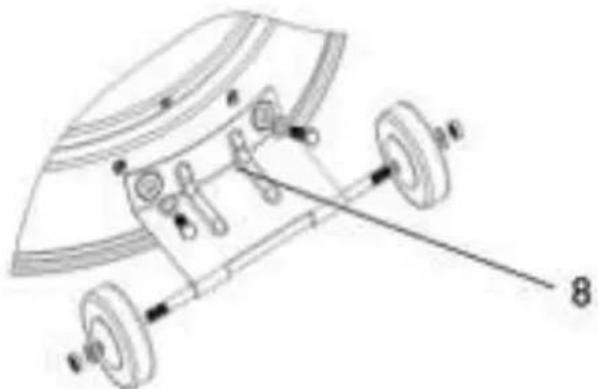

Bevestigingsmateriaal voor de wielen: 2 bouten, 4 ringen en 2 moeren.

Zet de wielen in elkaar en bevestig deze aan de voet van de terrasverwarmer. (Figuur 4)

Bedieningsinstructies

Vóór het eerste gebruik en na elke vervanging van de gasfles moet vóór ontsteking alle lucht uit het gastoevoersysteem worden verdreven! Om dit te doen, draait u de regelknop linksom naar de waakvlamstand. Druk de knop in en houd hem 3 minuut vast, voordat u probeert de verwarmer te ontsteken.

Waakvlam ontsteken

- Controleer vóór gebruik alle aansluitingen.

- Draai de gastoevoer open.

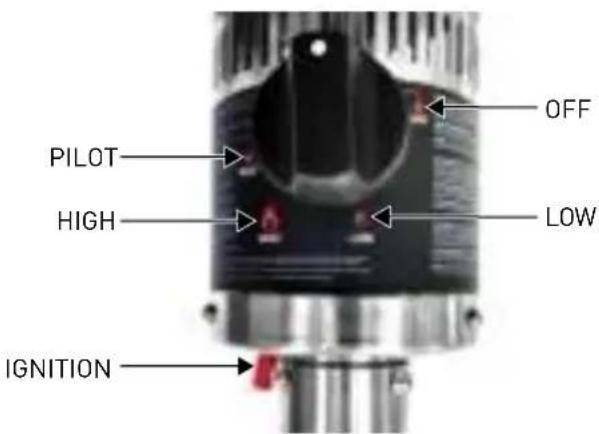

- Druk de regelknop in en draai hem linksom naar de PILOT stand. Zie foto.

- Houd de knop ingedrukt en druk de IGNITION knop een aantal keren in totdat de waakvlam ontsteekt. Hou de knop 10 seconden in totdat de waakvlam brandt wanneer de knop losgelaten wordt.

- Als de waakvlam niet ontsteekt, druk de knop in en draai deze naar OFF en herhaal.

PILOT HIGH IGNITION OFF LOW

Terrasverwarmer ontsteken

• De waakvlam moet aan zijn en de knop op PILOT staan.
• Druk de knop 3 mm in en draai tegen de klok in naar HIGH.
• Wanneer de terrasverwarmer brandt, draai de knop met de klok mee van HIGH naar LOW zoals gewenst.

Opm.: kort nadat hij ontstoken is, kan de brander lawaaierig zijn. Om excessief geluid van de brander te voorkomen, draait u de regelknop naar de waakvlamstand. Draai de knop vervolgens naar het gewenste terrasverwarmersniveau.

Opnieuw ontsteken

Opm.: Voor uw veiligheid kan de regelknop niet naar OFF (uit) worden gedraaid zonder eerst de regelknop in te drukken in de PILOT (waakvlam) stand en vervolgens naar OFF te draaien.

• Draai de regelknop naar OFF.
• Wacht minstens 5 minuten om het gas te laten vervliegen zonder te proberen om de waakvlam

opnieuw te ontsteken.

- Herhaal de stappen van "ONTSTEKEN".

UITZETTEN

• Houd de regelknop ingedrukt & draai de knop rechtsom naar 'OFF' (uit).
• Sluit na gebruik de kraan van de gasfles of de regelaar.

- Laat dit apparaat afkoelen, voordat u het verplaatst.

Opm.: Na gebruik is enige verkleuring van het stralerscherm normaal.

Testen op lekkages

NL

GEBRUIK NOOIT EEN OPEN VLAM OM LEKKAGES OP TE SPOREN. NIET ROKEN TIJDENS HET TESTEN OP LEKKAGES.

De gasaansluitingen op dit apparaat worden vóór verzending op de fabriek getest op lekkages.

Dit apparaat moet periodiek op lekkages worden geïnspecteerd en als u gas ruikt, moet het onmiddellijk worden gecontroleerd.

• Maak een zeepoplossing met 1 deel afwasmiddel en 3 delen water. De zeepoplossing kan op de te testen punten (zie bovenstaande afbeelding) worden aangebracht met een afwasmiddelfles, borstel of doek.
• De kraan van de gasfles moet tijdens deze fase van de lekkagetest op OFF (dicht) staan. Zodra de zeepoplossing op de gasaansluitingen aangebracht is, moet de kraan van de gasfles naar ON (open) worden gedraaid.

- Als er een lekkage aanwezig is, zullen er zeepbellen in de zeepoplossing ontstaan.

Draai in geval van een lek de gastoevoer dicht. Draai lekkende fittingen aan, draai vervolgens de gastoevoer open en controleer opnieuw op lekkage.

Voorschriften t.a.v. gasapparatuur

• De drukregelaar en de aansluitslang moeten voldoen aan de plaatselijke normen.

• Gebruik nooit een gasfles met beschadigingen aan lichaam, kraan, kraag of voetring.

• Een gedeukte of roestige gastank kan gevaarlijk zijn en dient te worden gecontroleerd door een gasleverancier.

• Sluit dit apparaat nooit aan op een gastoevoer zonder regelvoorziening.

• Wanneer het apparaat niet in gebruikt is, moet u de kraan van de gasfles dichtdraaien (OFF).

• Telkens wanneer er een gasfles wordt aangesloten, moeten de gasaansluitingen op lekkage

worden getest. Gebruik het apparaat niet, wan- neer er zich bellen vormen in de zeepoplossing. Gebruik nooit een open vlam om op lekkage te testen.

Aansluiting op een gasfles

• Wij bevelen het gebruik van 9 kg gasflessen aan. Raadpleeg eventueel uw gasleverancier over een geschikte gasfles.
• Een goedgekeurde gasregelaar moet worden gebruikt volgens de apparaatcategorieën en landen vermeld op het typeplaatje. De goedgekeurde flexibele slang moet worden vervangen wanneer vereist door nationale omstandigheden. Raadpleeg hierbij altijd de plaatselijke voorschriften, omdat deze kunnen verschillen.
• Waarschuwing: de installatie van het leidingwerk moet worden uitgevoerd door een bevoegde loodgieter in het land van bestemming.
• Vraag uw gasleverancier om instructies voor het gebruik van uw gasfles.

• Vervang gasflessen alleen buiten in een goed geventileerde omgeving en uit de buurt van open vuur of andere ontstekingsbronnen.

• De gasfles moet altijd rechtop staan.

• Sluit de regelknop van de terrasverwarmer door deze helemaal naar rechts te draaien.
• Sluit de kraan van de gasfles en bevestig de regelaar op de gasfles.
• Draai waar nodig alle aansluitingen stevig aan met een sleutel. De cilinder moet op de cilindervoet staan.
• De gasfles moet tijdens de installatie worden bevestigd met de band die zich in de behuizing bevindt.
• Controleer alle verbindingen met zeepwater op lekkages. Als u een lek vindt, moet u de verbinding aantrekken en opnieuw testen.

De gasfles vastzetten

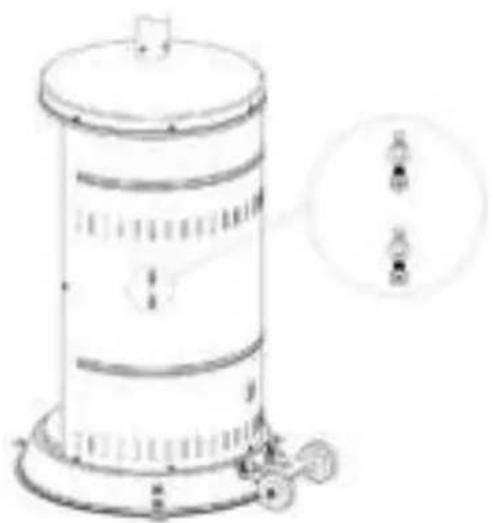

• Bevestig beide klittenbandbeugels op het voetstuk met behulp van 4 stuks M6*12-bouten, M6-sluitringen en M6-moeren.
• Plaats een gasfles in de tankbehuizing.
• Sluit de gasfles aan op een regelaar. Raadpleeg de instructies die worden meegeleverd met de regelaar voor het aansluiten van de regelaar op de gasfles.

- Plak de klittenbandbanden aan elkaar zoals op de bovenstaande foto. De banden moeten goed vastzitten, zodat de gasfles stevig op zijn plaats zit.

Let op: Wees voorzichtig met de klittenbandban- den. Overbelast de regelaar NIET.

Belangrijke veiligheidsregels

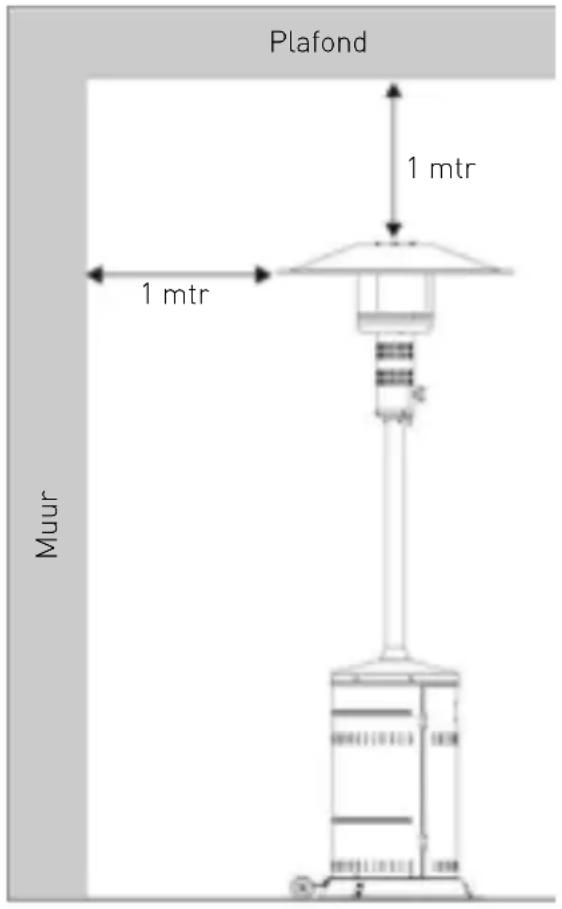

Voor gebruik buiten of in goed geventileerde ruimtes. In een 'goed geventileerde' ruimte moet minimaal 25% van de omvang open zijn. De 'omvang' is de som van de oppervlakte van de wanden.

Het gebruik van dit apparaat in gesloten ruimtes kan gevaarlijk zijn en is VERBODEN. Kinderen en volwassenen dienen te worden gewezen op de hoge temperaturen van de gedeelten boven de staander, wanneer de verwarmer in gebruik is. Houd zorg-vuldig toezicht op kinderen in de omgeving van de verwarmer.

Hang NOOIT kleren of andere brandbare dingen aan de verwarmer.

Gebruik deze verwarmer NIET tenzij hij volledig ge- monteerd is en de reflector op zijn plek zit.

Respecteer de minimale afstand tot brandbare materialen.

De lengte van de gasslang mag niet groter zijn dan 1,5 meter.

Plafond 1 mtr 1 mtr Muur

Onderhoud

Om jarenlang plezier te hebben van de uitstekende prestaties van uw verwarmer, moet u ervoor zorgen dat de onderstaande onderhoudswerkzaamheden regelmatig worden uitgevoerd.

• Houd de buitenkant van het apparaat schoon.
• Gebruik warm zeepsop voor het schoonmaken. Gebruik nooit ontvlambare of bijtende schoonmaakmiddelen.
• Wanneer u het apparaat nat schoonmaakt, moet u erop letten dat de omgeving rond de brander en de waakvlam altijd droog blijft. Wanneer de gasregelaar op welke manier dan ook wordt blootgesteld aan water, mag u NIET proberen om hem te gebruiken. Hij moet worden vervangen.
• De luchtstroming mag niet belemmerd worden. Houdt de bedieningselementen, de brander en de openingen voor de circulatielucht schoon. Tot de tekenen van mogelijke verstoppingen behoren:

• Een gaslucht met extreme gele verkleuring van de vlamuiteinden.

• De verwarmer bereikt NIET de gewenste temperatuur.

• De verwarmer gloeit extreem ongelijkmatig.
• De verwarmer maakt plopgeluiden.
• Spinnen en insecten kunnen zich nestelen in de brander of de openingen. Deze gevaarlijke toestand kan de verwarmer beschadigen en onveilig maken. Maak de brandergaten schoon met een stevige pijpreiniger. Met perslucht kunnen eventueel kleinere deeltjes worden weggeblazen.
• Koolstofafzettingen kunnen brandgevaar opleveren. Wanneer er zich koolstofafzettingen ontwikkelen, moet u de koepel en het werkgedeelte met warm zeepsop schoonmaken.

Opmerking: in een omgeving met zilte lucht (zoals in de buurt van de zee) zal er sneller sprake zijn van corrosie dan normaal. Controleer frequent op corrosie en repareer aangetaste plekken meteen.

Service

- Raadpleeg uw plaatselijk verkoopadres voor onderhoudsbeurten en het vervangen van onderdelen. De onderhoudsbeurten voor het apparaat mogen alleen uitgevoerd worden door de daarvoor gemachtigde personen.

- Let op: gebruik geen onderdelen die niet bestemd zijn voor dit apparaat, gebruik alleen originele onderdelen. Het gebruik van onderdelen niet bestemd voor dit apparaat zorgt voor het vervallen van de garantie en kan een gevaarlijke situatie creëren.

Opslag

Na het normale (frequente) gebruik:

Draai de regelknop naar OFF (dicht).

Draai de kraan van de gasfles dicht.

Zet de terrasverwarmer rechtop in een ruimte of op een plek die bescherming biedt tegen de inwerking van de weersinvloeden (zoals regen, natte sneeuw, hagel, sneeuw, stof en vuil).

Dek zo nodig de buitenkant af om afzettingen in de luchtdoorlaten te voorkomen.

Opmerking: wacht tot de terrasverwarmer afgekoeld is, voordat u hem afdekt.

Voor een langere periode van inactiviteit of voor transport:

Draai de regelknop naar OFF (dicht).

Koppel de gasfles af en zet hem op een veilige en goed geventileerde plek buiten. Zet hem NIET op een plek waar de temperatuur kan stijgen tot boven 50°C.

Zet de verwarmer rechtop in een ruimte of op een plek die bescherming biedt tegen de inwerking van de weersinvloeden (zoals regen, natte sneeuw, hagel, sneeuw, stof en vuil).

Dek zo nodig de buitenkant van de verwarmer af om afzetting van vuil in de luchtdoorlaten te voorkomen.

Opmerking: wacht tot de verwarmer afgekoeld is, voordat u hem afdekt.

WAARSCHUWING: GEBRUIK VOOR DIT APPARAAT GEEN ONDERDELEN OF COMPONENTEN DIE NIET DOOR DE PRODUCENT TOEGESTAAN ZIJN. GEBRUIK ALLEEN ORIGINELE RESERVEONDERDELEN EN COMPONENTEN.

Intrekken van de verwarmer (272701)

Het intrekken van de verwarmer maakt het opslaan veel gemakkelijker. Draai de plastic schroef (17) los. Til de staander op totdat deze de behuizingdeksel tegenkomt. Draai de staander met de klok mee en laat hem vervolgens zakken tot het gewenste niveau. Om de staander op een niveau vast te houden tilt u de staander op en draait u deze

tegen de klok in. Laat hem vervolgens weer zakken totdat deze op de schroeven rust. Draai de plastic schroef aan om de verwarmer stabiel te houden.

Opmerking: Pas op voor uw hoofd. Wacht totdat de verwarmer afgekoeld is voordat u deze intrekt.

Probleemoplossing

PROBLEEM BIJ CONTROLE BLIJKT OPLOSSING
Waakvlam gaat niet aan	Kraan van de gasfles is nog dicht	Open de kraan van de gasfles
	Verstopping in mond of buis waakvlam	Reinig of vervang de mond of de buis van de waakvlam.
	Lucht in de gasleiding	Open de gasloevoer en ontlucht deze (druk de regelknop in) niet meer dan 1-2 minuten of totdat u gas ruikt.
	Lage gasdruk	Vervang de propaangasfles (wegwerpversie) door een nieuwe
	Ontsteker weigert	Steek de waakvlam aan met een lucifer (gebruik luciferverlenger, zie afb. **); bestel een nieuwe ontsteker en vervang de oude ontsteker
Waakvlam blijft niet aan	Vuilafzetting rond waakvlam	Verwijder het vuil rond de waakvlam
	Aansluiting tussen gaskraan en waakvlamsysteem is los	Draai de bevestiging aan en verricht een lekkagetest
	Thermokoppel werkt niet goed	Vervang het thermokoppel
Brander gaat niet aan	Gasdruk is te laag	Vervang de propaangasfles (wegwerpversie) door een nieuwe
	Verstopping in uitgangsopening	Verwijder de verstopping
	Regelknop niet in stand "ON"	Zet de regelknop op "ON" (open)
Brandervlam te laagOpmerking: Gebruik de verwarmer niet bij temperatuur onder 5°C.	Gasdruk is laag	Vervang de propaangasfles (wegwerpversie) door een nieuwe
	Buitentemperatuur is hoger dan 5°C en tank is minder dan 25% vol	Vervang de propaangasfles (wegwerpversie) door een nieuwe
	Toevoerslang is gebogen of geknikt	Leg de slang recht en verricht een lekkagetest
	Regelknop is helemaal op "ON" (open)	Zet de regelknop op "OFF" (dicht). Laat het toestel afkoelen tot kamertemperatuur en controleer de brander en de branderopeningen op verstoppingen.
Straler gloeit ongelijk-matigOpmerking: onderste 2,5 cm van de straler gloeit gewoonlijk niet.	Gasdruk is laag	Vervang de propaangasfles (wegwerpversie) door een nieuwe
	Voetgedeelte staat niet op vlakke vloer	Plaats de verwarmer op een vlakke ondergrond
	Verwarmer staat horizontaal	Reinig de brander
Koolstofafzetting Vuil of fil	Im op reflector en straler	Reinig de brander en de straler
Dikke zwarte rook	Verstopping in brander	Zet de regelknop op "OFF" (dicht), verwijder de verstopping en reinig de brander van binnen en van buiten.

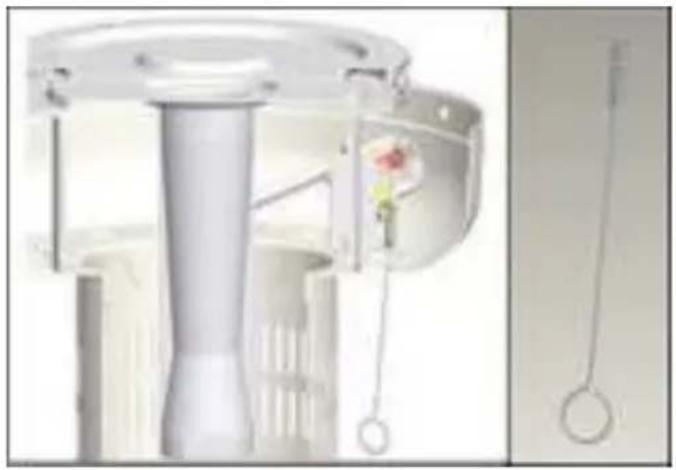

Als om wat voor reden uw ignition knop geen vonk geeft, kunt u de verwarmer starten door het gebruik van een lucifer samen met de bijgeleverde houder. Steek deze door het gat in de brander (zie foto links) en houd tegelijkertijd de bedieningsknop in op de " PILOT" positie.

IN HET GEVAL VAN PROBLEMEN, NEEM ALTIJD KONTAKT OP MET UW PLAATSELIJK VERKOOP-ADRES.

Garantie

Elk defect waardoor de werking van het apparaat nadelig wordt beïnvloed dat zich binnen één jaar na aankoop van het apparaat voordoet, wordt gratis hersteld door reparatie of vervanging, mits het apparaat conform de instructies is gebruikt en onderhouden en niet op enigerlei wijze verkeerd is behandeld of misbruikt. Dit laat onverlet uw bij wet bepaalde rechten. Als de garantie van kracht is, vermeld dan waar en wanneer u het apparaat hebt gekocht en sluit een aankoopbewijs bij (bijv. kassabon of factuur).

Gezien ons streven naar voortdurende verdere productontwikkeling behouden wij ons het recht voor, zonder voorafgaande kennisgeving wijzigingen aan te brengen aan product, verpakking en documentatie.

Verwijdering & milieu

Bij de buitengebruikstelling van het apparaat, mag het niet met het overige huisafval worden verwijderd. In plaats daarvan is het uw verantwoordelijkheid om uw afgedankte apparatuur in te leveren bij een daartoe aangewezen inzamelpunt. Het niet opvolgen van deze regel kan worden bestraft in overeenstemming met de geldende voorschriften voor afvalverwerking. De gescheiden inzameling en recycling van uw afgedankte apparatuur ten tijde van buitengebruikstelling helpt bij de instandhouding van natuurlijke hulpbronnen en waarborgt dat de apparatuur wordt gerecycled op een manier die de volksgezondheid en het milieu beschermt. Voor meer informatie over waar u uw afval kunt inleveren voor recycling kunt u contact opnemen met uw lokale afvalverwerkingsbedrijf. De fabrikant en importeurs nemen geen verantwoordelijkheid voor de recycling, behandeling en ecologische verwijdering, hetzij rechtstreeks of via een openbaar systeem.

Szanowny Kliencie,

- Wijzigingen en drukfouten voorbehouden.
