272701 - Verwarming Hendi - Gratis gebruiksaanwijzing en handleiding

Producttype	Buitenverwarmingsparasol (terrasverwarming)
Merk	Hendi
Model	272701
Voeding	Propaan/butaangas (aanbevolen 9 kg fles)
Thermisch vermogen	Niet gespecificeerd in de handleiding
Ontstekingstype	Piëzo met waakvlam
Warmteregeling	Van LOW tot HIGH
Verwarmingszone	Straal van ongeveer 3 meter (schatting)
Materialen	Roestvrij staal, metalen reflector
Verstelbare hoogte	Ja, door intrekken van de mast
Veiligheidsafstand tot brandbare materialen	0,9 m minimaal
Gebruik	Buiten of zeer goed geventileerde ruimtes (open oppervlak ≥ 25%)
Montage vereist	Ja, met meegeleverde schroeven
Onderhoud	Buitenkant reinigen met zeepsop; lekkage controleren voor elk gebruik
Frequentie van lekkagecontrole	Eenmaal per maand en na elke fleswissel
Vervangen van de gasslang	Eenmaal per jaar of volgens norm EN16436:2014 (max. lengte 1,5 m)
Opslag	Na afkoeling afdekken en beschermen tegen weersinvloeden
Garantie	12 maanden (gebreken en defecten)
Onderdelen	Alleen originele Hendi-onderdelen gebruiken
Repareerbaarheid	Door een gekwalificeerde technicus

Veelgestelde vragen - 272701 Hendi

Hoe steek ik de terrasverwarmer Hendi 272701 aan?

Open de gastoevoer, druk de regelaar in en draai hem naar de stand WAAKVLAM (PILOT). Houd ingedrukt en druk meerdere keren op de knop ONTSTEKING tot de waakvlam ontsteekt. Houd de knop nog 10 seconden ingedrukt nadat de waakvlam brandt.

Wat te doen als de waakvlam niet ontsteckt?

Controleer of de gasflesklep open is. Ontlucht de gasleiding door de knop ingedrukt te houden in de stand WAAKVLAK gedurende 1 tot 2 minuten. Reinig de opening of de buis van de waakvlam. Als de ontsteker niet werkt, gebruik dan een lucifer met de meegeleverde luciferhouder.

Hoe schakel ik het apparaat uit?

Houd de bedieningsknop ingedrukt en draai hem met de klok mee naar de stand UIT (OFF). Sluit vervolgens de gasflesklep.

Hoe controleer ik gaslekken?

Gebruik een zeepoplossing (1 deel afwasmiddel op 3 delen water). Breng het aan op de aansluitingen met een flesje of penseel. Open de gasklep: als er bellen ontstaan, is er een lek. Gebruik nooit een open vlam om lekken op te sporen.

Welke veiligheidsafstand moet ik aanhouden?

Houd een afstand van minimaal 0,9 m aan tussen het apparaat en brandbare materialen (muren, meubels, kleding, enz.). Hang niets boven de parasol.

Kan deze terrasverwarmer binnen worden gebruikt?

Nee, dit apparaat is ontworpen voor uitsluitend gebruik buiten of in zeer goed geventileerde ruimtes (open oppervlak van minimaal 25% van het muuroppervlak). Gebruik binnenshuis is gevaarlijk en verboden.

Hoe onderhoud ik de verwarmingsparasol?

Reinig de buitenoppervlakken met warm zeepsop. Niet nat maken van de brander- en waakvlamzone. Controleer regelmatig of de luchtopeningen en brander niet verstopt zijn (spinnenwebben, insecten). Reinig de openingen met een pijpenrager of perslucht.

Wat te doen als de brandervlam laag of geel is?

Een lage vlam kan duiden op onvoldoende gasdruk: vervang de fles. Controleer of de slang niet geknikt is. Als de vlam erg geel is, schakel het apparaat uit en reinig de brander. Niet gebruiken als de temperatuur lager is dan 5°C.

Wat zijn de veiligheidsvoorschriften voor de gasfles?

Plaats de fles buiten of in een goed geventileerde ruimte. Bevestig hem tijdens installatie met de meegeleverde riem. Vervang flessen alleen buiten, uit de buurt van vlammen of warmtebronnen. Gebruik nooit een beschadigde fles.

Hoe berg ik het apparaat op na gebruik?

Wacht tot het apparaat volledig is afgekoeld. Draai de knop naar UIT, sluit de gasflesklep en koppel de fles los als u het apparaat langere tijd niet gebruikt. Berg het apparaat op tegen weersinvloeden (regen, sneeuw, stof) en dek het af indien nodig. Bewaar de gasfles apart in een geventileerde ruimte.

GEBRUIKSAANWIJZING 272701 Hendi

Alvorens de apparatuur in gebruik te nemen dient u deze gebruiksaaanwijzing aandachtig te lezen.

Bewaar deze handleiding bij het apparaat.

Alleen buiten gebruiken.

Hartelijk dank voor de aankoop van dit Hendi apparaat. Leest u deze gebruiksaanwijzing zorgvuldig voordat u het apparaat gebruikt, dit om schade door verkeerd gebruik te voorkomen. Lees vooral de veiligheidsinstrumenties aanachtig door.

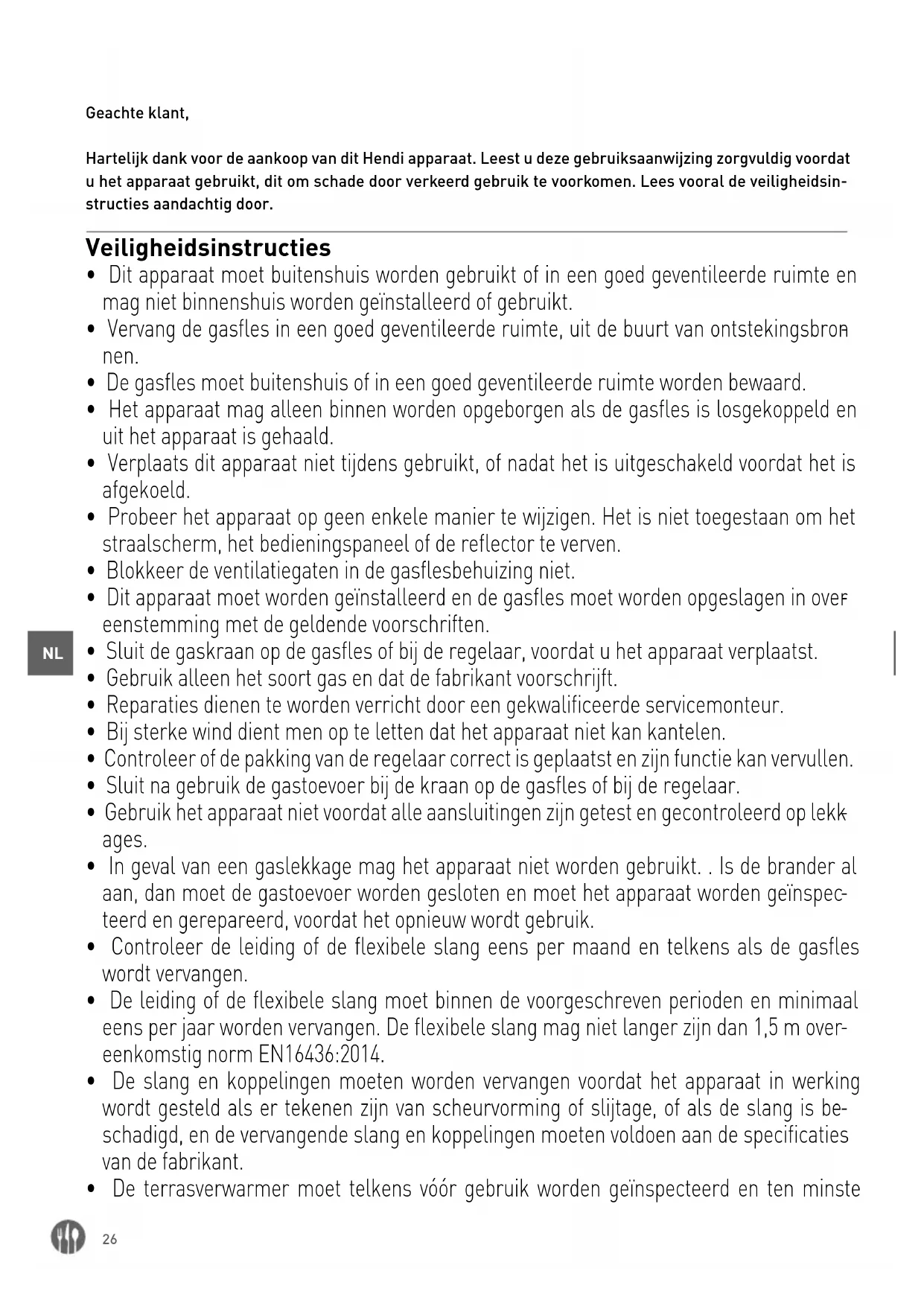

Veiligheidsinstructies

• Dit apparaat moet buitenshuis worden gebruikt of in een goed geventileerde ruimte en mag Niet binnenshuis worden geinstalleerd of gebruikt.
• Vervang de gasfles in een goed geventileerde ruimte,uit de buurt van ontstekingsbronnen.
• De gasfles moet buitenshuis of in een goed geventileerde ruimte worden bewaard.
• Het apparaat mag alleen binnen worden opgeborgen als de gasfles is losgekoppeld enuit het apparaat is gehald.
• Verplaats dit apparaat Niet tijdens gebruikt, of nadat het is uitgeschakeld voordat het is afgekoeld.
• Probeer het apparaat op geen enkele manier te wijzigen. Het is Niet toegestaan om het straalschem, het bedieningsspaneel of de reflector te verven.
• Blokker de ventilatiegaten in de gasflesbehuizing Niet.
• Dit apparaat要去 worden geinstalleerd en de gasfles要去 worden opgeslagen in overeenstemming met de geldende voorschriften.
• Sluit de gaskraan op de gasfles of bij de regelaar, voordat u het apparaat verplaatst.
• Gebruik alleen het soort gas en dat de fabrikant voorschrijft.
• Reparaties dienen te worden verricht door een gekwalificeerde servicemonteur.
• Bij sterke wind dient men op te letten dat het apparaat Niet kan kantelen.
• Controller of de pakking van de regelaar correct is geplaatst en zijn functie kan verwullen.
• Sluit na gebruik de gastoevoer bij de kraan op de gasfles of bij de regelaar.
• Gebruik het apparaat Niet voordat alle aansluitingen zich getest en gecontroleerd op(lek) ages.
• In geval van een gaslekkage mag het apparaat Niet worden gebruikt. . Is de brander al aan, dan moet de gastoevoer worden gesloten en要去 het apparaat worden geinspecteerd en gerepareerd, voordat het opnieuw worden gebruik.
• Controller de leiding of de flexibele slangiens per maand en telkens als de gasfles worden verrangen.
• De leiding of de flexibele slang要去 binnen de voorgeschreven perioden en minimaaleiens per Jaar worden verrangen. De flexibele slang mag Niet langer zichn dan 1,5 m overeenkomstig norm EN16436:2014.
• De slang en koppelingen要去en worden verwangen voordat het apparaat in werkung worden gesteld als er tekenen zijn van scheurvorming of slijtage, of als de slang is beschadigd, en de verwangende slang en koppelingen要去en voldoen aan de specificaties van de fabrikant.
• De terrasverwarmer moet telkens voor gebruik worden geinspecteerd en ten minste

eens per jaar door een gekwalificeerde onderhoudsmonteur worden gecontroleerd. Het kan nodig+zijn het apparaat vaker te reinigen. Het is absolutnoodzakelijk dat het bedieningsgedeelte, de branders en de luchtopeningen van het apparaat schoon worden gehonden.

• Als zich een van de volgende situations voordoet,zet het apparaat dan onmiddelijk uit en controllerer het:

U ruikt gas en de brandervlammen zijn te geel aan de punten.
Deverwarmerbereiktgeengoede temperatuur.Eentemperatuurvanminderdan 50^ beperkt de hittestroom en het apparaat za nicht goed werken.
- Het apparaat begint tijdens het gebruik plopgeluiden te make (een zacht plopgeluid is normal als het apparaat wordt uitgeschakeld).

• De regelaar en de slang要去en zodenig geplaatst zich, dat mensen er Niet segenaan lopen of overheen struikelen en de slang Niet per ongeluk beschadigd kan worden.
• Alle afterschermingen en veiligheidsvoorzieningen die voor het onderhoud van de verwarmer worden weggehaald,要去en worden teruggeplaatst,voordat de terrasverwarmer wordt gebruikt.
• Kinderen en volwassenen要去en worden gewezen op de risico's van de hete oppervlakken en要去en afstand honden om verbrandingen of het in brand vliegen van kleding te voorkomen.
• Let goed opjonge kinderen en huisdieren als zich zich in de buurt van de terrasverwarmer bevinden.
• Kleding of andere ontvlambare materialen mogen nicht aan de verwarmer worden gehan gen of te zich in de buurt ervan worden gelegd.
• Plaats geen voorwerpen op of gegen dit apparaat. Bepaalde materialen of voorwerpen kuren bij opslag onder of in de buurt van dit apparaat worden blootgesteld aan stralingswarmte en kuren ernstig beschadigd raken.
• Geen brandbare materialen gebruiken of opbergen in de buurt van dit apparaat.
• Gebruik geen spuitbussen in de buurt van dit apparaat als het is ingeschakeld.

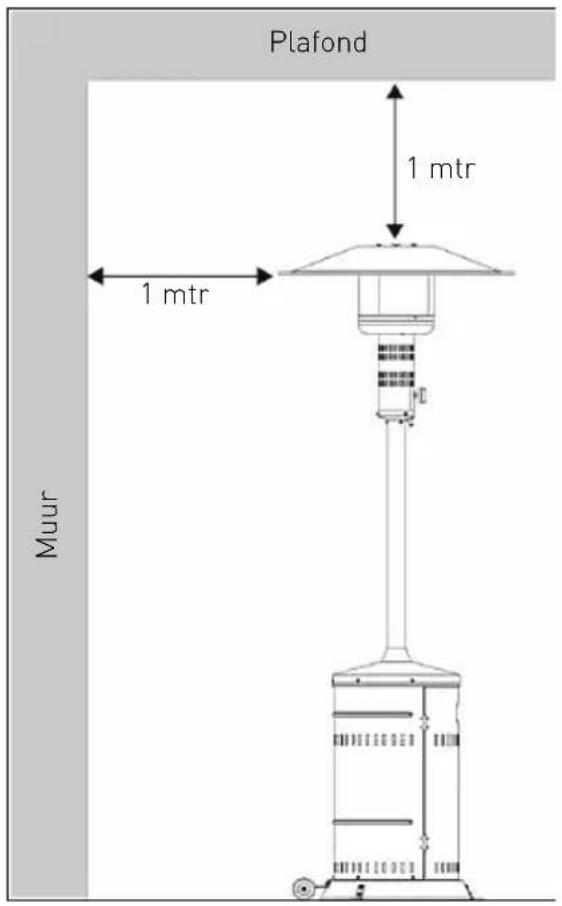

• Houdt altijd minimaal 0,9 meter afstand van brandbare materialen.
• Plaats het apparaat algijd op een stevige, vlakke ondergrond. Bij een goed geventileerde ruimte要去 minimaal 25% van de oppervlakte open zijn. De oppervlakte is de som van de wandopppervlakte.
• De injecteurin dit toestel is nicht afneembaar en de injector worden enkel geassembleerd door fabricage. Het is voor verboden om op dit toestel van de ene gasdruk maar de andere te gaan.
• Sluit de gasfles nicht rechtstreeks aan op het toestel zonder regelaar.
• De gasfles moet tijdens de installmentie worden bevestigd met de band die zich in de behuizing befindt.

Beoogd gebruik

• Het apparaat is bestemd voor professioneel gebruik en mag alleen worden bediend door gekwalificeerd personeel.

• Dit apparaat is enkel bedoeld voor gebruik bui- ten, of voor gebruik in zeer goed geventileerde ruimtes. Elk ander gebruik kan leiden tot schade aan het apparaat of lichamelijk letsel.

• Gebruik van het apparaat voor andere doeleinden wordt beschouwd als verkeerd gebruik van het apparaat. De gebruiker is als enige verantwoordelijk voor oneigenlijk gebruik van het apparaat.

Onderdelenlijst

Meegeleverde montageonderdelen:

• 5 boute N5 x 12 en 5 ringen M5 voor het achterpaneel en voet behuizing.
• 5 bouten M5 x 12 en 5 ringen M5 voor achechterpaneel en deksel behuizing.
• 3 boute N5 x 12 en 3 ringen M5 voor verbinden van de staanderdelen.
• 4 bouten M6 x 12 en 4 ringen M6 voor staander en behuizingdeksel.
• 9 bouteM6 x 8 en 12 vleugelmoeren M6 en 12 ringen M6 voor de reflector.
• 3 bouten M5 x 10 en 3 ringen M5 voor branden en staander
• 6 boute N5 x 12 en 6 ringen M5 voor voetstukken en voetgedeelte.
• 2 bouten M8 x 12, 4 ringen M8 en 2 moeren M8 voor de wielmontage.

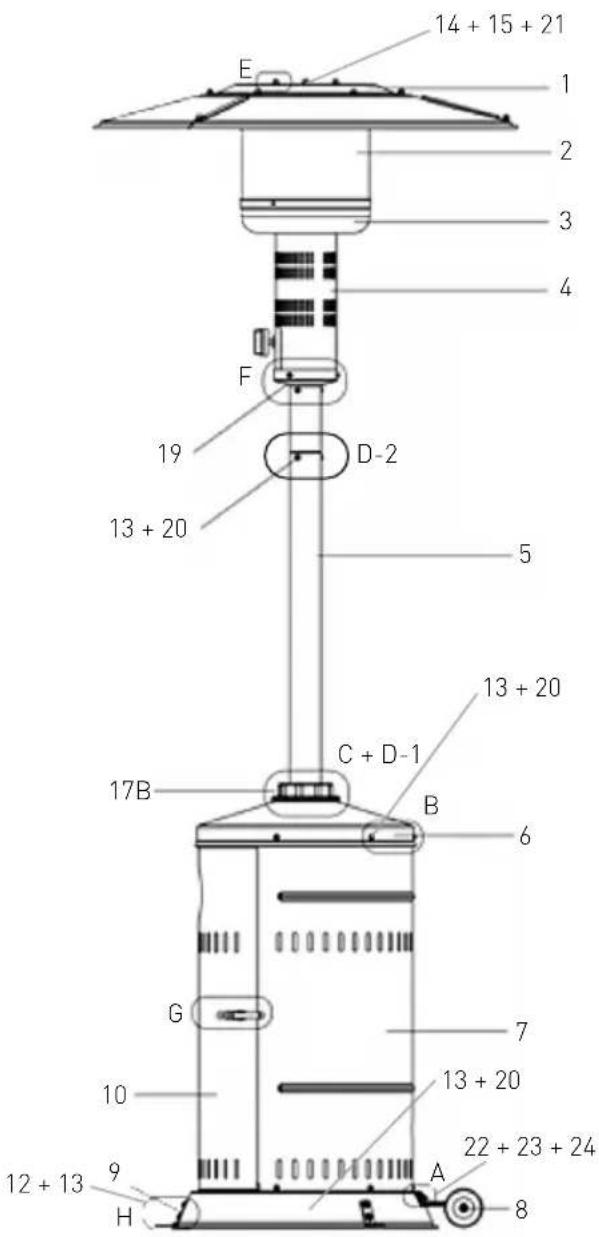

Onderdelen terrasverwarmer:

Item nr. beschrijving

1 Reflector gemonteerd

2 Branderschem

3 Onderste schaal brander

4 Onderste scherm conus

5 Hoofdstaander

6 Behuizingdeksel

7 Achterpaneel Behuizing

8 Wiel

9 Voetgedeelte

10 Klep

11 Scharnier

12 Montagebouteen M5x10

13 Ringen M5

14 Montagebouteen M6x8

15 Vleugelmoer M6

16 Grendel

17 Plastic kap

18 Binnenpijp

19 Ontsteker

20 Montagebouteen M5x12

21 Ringen M6

22 Montagebouteen M8x12

23 Ringen M8

24 Moer M8

25 Montagebouteen M6x12

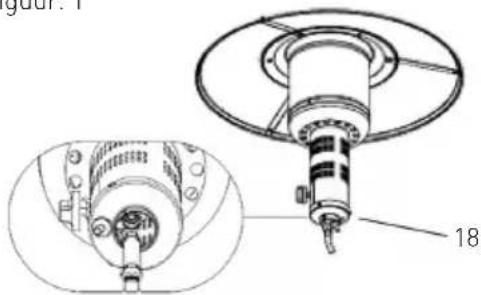

Figuur.1

Figuur.2

Montage-instructies

• Schroevendraier / Engelse sleutel / steeksleu-tels
  Oplossing om lekkages op te sporen, een deel zeep en 3 delen water
• Draai eerst alle bouten en moeren losjes aan. Draai alle verbindingen vast na afronding van de montage. Dit werkt gemakkelijker en verhoegt de stabiliteit van het apparaat.
• Zorg ervoor dat voor de montage alle beschemend verpakkingsmaterialial verwijderd is.
• Er kuren zichkleine afwijkingen in het apparaat voordoen. Dit is geen kwaliteitsgebrek, maar een gevolg van verbeteringen.

STAP 1: Schroef het achterpaneel van de behuizing op de voet met 5 bouten M5 x 12 en 5 ringen. (detail afb. A)
STAP 2: Druk het behuizingdeksel over het achterpaneel van de behuizing heen op zich plek. Schroef het behuizingdeksel vast aan het achterpaneel met 5 bouten M5 x 12 en 5 ringen. (detail afb. B)
STAP 3: Bevestig de staander op het behuizingdekssel met 4 bouten M6 x 12 en 4 ringen en schuif cervolgens de plastic kap over de staander. (detail afb. D-1) Verbind de tweetstander delen met elkaar door gebruik van 3 M5 x 12 schroeven en 3 ringen (detail afb D-2).
STAP 4: Bevestig een reflectordeel aan de centrale kap met 1 M5x8 bout, ring en moer (detail E-1). Verbind het tweeede reflectordeel aan het eerste deel en de kap met 3 bouten, ringen en moeren (detail E-2). Bevestig het LASTE reflectordeel met 5 bouten, ringen en moeren (detail E-3).
STAP 5: Verbind de binnenste gasleiding met de brander (Figuur 1), Bevestig cervolgens de hoofdbrander aan de staander met 3 boulen M5 x 10 en 3 ringen. (delail afb. F)

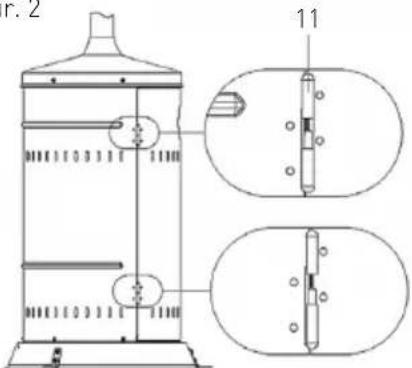

STAP 6: Bevestig de deur aan de behuizing. (Figuur 2 and Detail G)

Detail A

Detail B

Detail C

Detail D

D-2 13+20

Detail E 14+15+21

Detail F

Detail G

Detail H

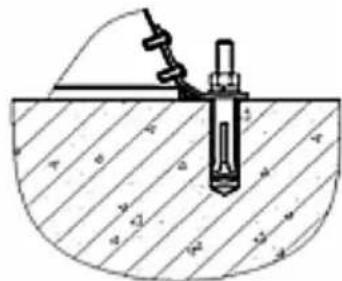

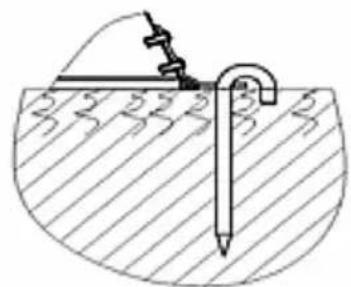

Optionele voet bevestiging

Voetstuk bevestigingsmaterial: 6 bouteN M5 x 12 en ringen.

Bevestig 3 hoekstukken aan de voet.

Koop geschikte haakbouten of vloermoeren en bevestig deze door de waarvoor bestemde gaten in de voetstukken. (Figuur 3)

Figuur.3

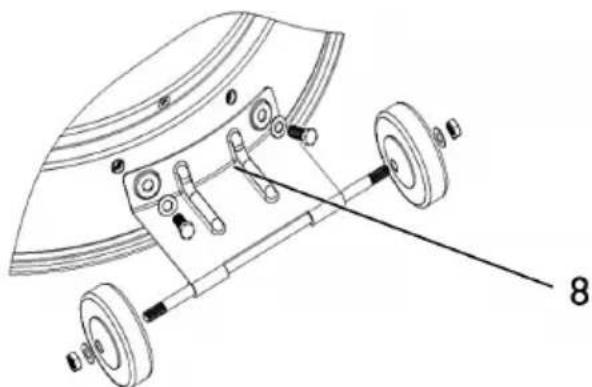

OptioneleWIelen

Bevestigingsmaterial voor de wielen: 2 bouten, 4 ringen en 2 moeren.

Zet de WIelen in elkaar en bevestig deze aan de voet van de terrasverwarmer. (Figuur 4)

Figuur. 4

Bedieningsinstructies

Vóor het eerste gebruik en na elke verranging van de gasfles moet vór ontsteking alle lucht uit het gastroevoersystemen worden verdREven! Om dit te doe, draait u de regelknop linksom maar de waakvlamstand. Druk de knop in en houd hem 3 minuut vast, voordat u probeert de verwarmer te ontsteken.

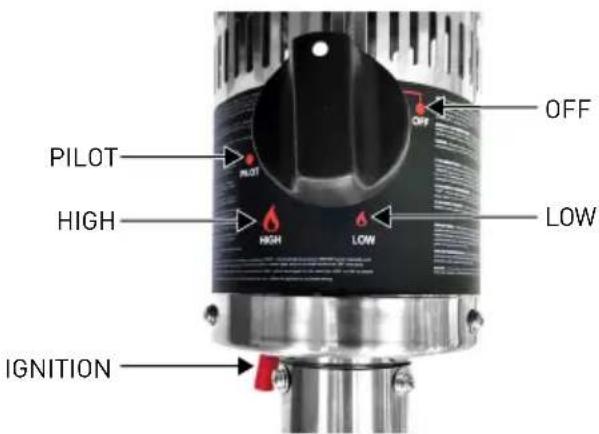

Waakvlam ontsteken

• Controleer voor gebruik alle aansluitingen.
• Draai de gastoevoer open.
• Druk de regelknop in en draai hem linksom maar de PILOT stand. Zie Foto.
• Houd de knop ingedrukt en druk de IGNITION knop een aantal keren in totdat de waakvlam ontsteekt. Hou de knop 10 seconden in totdat de waakvlam brandt wanner de knop losgelaten worden.
• Als de waakvlam Niet ontsteekt, druk de knop in en draai deze maar OFF en herhaal.

Terrasverwarmer ontsteken

• De waakvlam要去 aan zich en de knop op PILOT staan.
• Druk de knop 3 mm in en draai gegen de klok in\ naar HIGH.
• Wanneer de terrasverwarmer brandt, draai de knop met de klok mee van HIGH maar LOW zoals gewenst.

Opm.: kort nadat hij ontstoken is, kan de brander lawaaierig+zijn. Om excessief geluid van de brander te voorkomen, draait u de regelknop maar de waakvlamstand. Draai de knop verrolgens maar het gewenste terrasverwarmersniveau.

Opnieuw ontsteken

Opm.: Voor uw veiligheid kan de regelknop Nietaar OFF (uit) worden gedraaid zonder eerst de regelknop in te drukken in de PILOT (waakvlam) stand enervoigens hier OFF te draaien.

• Draai de regelknop maar OFF.
  Wacht minstens 5 Minutes om het gas te lately verrliegen zonder te proberen om de waakylam

opnieuw te ontsteken.

Herhaal de stappen van "ONTSTEKEN".

UITZETTEN

• Houd de regelknop ingedrukt & draai de knop rechtsom maar 'OFF' [uiit].

• Sluit na gebruik de kraan van de gasfles of deregelaar.

• Laat dit apparaat afkoelen, voordat u het verplaatst.

Opm.: Na gebruik is enige verkleuring van het stralerschem normaal.

NL

Testen op lekkages

GEBRUIK NOOIT EEN OPEN VLAM OM LEKKAGES OP TE SPOREN. NIET ROKENTIJDENS HET TESTEN OP LEKKAGES.

De gasaansluitingen op dit apparaat worden voor verzending op de fabriek getest op lekkages.

Dit apparaat moet periodiek op lekkages worden geinspecteerd en als u gas ruikt, moet het onmiddelijk worden gecontroleerd.

Maak een zeepoplossing met 1 deel afwasmiddel en 3 delen water. De zeepoplossing kan op de te testen punten (zie bovenstaande afbeelding) worden aangebracht met een afwasmiddelfles, borstel of doeK.
- De kraan van de gasfles moetijdens deze fase van de lekkagetest op OFF (dicht) staan. Zodra de zeepoplossing op de gasaansluitingen aangebracht is, moet de kraan van de gasfles maar ON (open) worden gedraaid.

• Als er een lekkage aanwezig is, zullen er zeepbellen in de zeepoplossing ontstaan.

Draai in geval van een lek de gastoevoer zich.
Draai lekkende fittingsen aan, draai verrolgens de
gastoevoer open en controllerer opnieuw op lekkage.

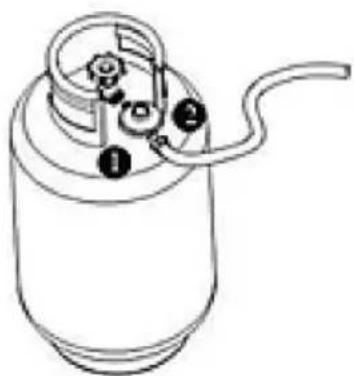

Lekkagetestpunten ①②

Voorschriften t.a.v. gasapparatuur

• De drukregelaar en de aansluit slang要去en voldoen aan deplaatselijke normen.

• Gebruik nooit een gasfles met beschadigingen aan lichaam, kraan, kraag of voetring.

• Een gedeukte of roestige gastank kan gevaarlijk zijn en dient te worden gecontroleerd door een gasleverancier.

• Sluit dit apparaat nooit aan op een gastroevoer zonder regelvoorziening.

• Wanner het apparaat Niet in gebruikt is, moet u de kraan van de gasfles zichtdraaien (OFF).

• Telkens wonneer er een gasfles worden aangesloten,要去en de gasaansluitingen op lekkage

worden getest. Gebruik het apparaat Niet, wanner er zich bellen vormen in de zeepoplossing. Gebruik nooit een open vlam om op lekkage te testen.

Aansluiting op een gasfles

• Wij bevelen het gebruik van 9kg gasflessen aan. Raadpleeg eventueel uw gasleverancier over een geschikte gasfles.
• Een goedgekeurde gasregelaar moet worden gebruikt volgens de apparaatcategorieën en landen vermeld op het typeplaatje. De goedgekeurde flexibele slang moet worden verrangen wonneer vereist door nationale omstandigheden. Raadpleeg hierbij.altijd deplaatselijke voorschriften,,ondat deze kuren verschillen.
• Waarschuwing: de installmentie van het leidingwerk要去en uitgevoerd door een bevoegde loodgieter in het land van bestemming.
  Vraag uw gasleverancier om instructies voor het gebruik van uw gasfles.

• Vervang gasflessen alleen buiten in een goed geventileerde omgeving en uit de buurt van open vuur of andere ontstekingsbronnen.

• De gasfles moet alkijd rechtop staan.

• Sluit de regelknop van de terrasverwarmer doordeze helemaal maar rechts te draajen.
• Sluit de kraan van de gasfles en bevestig de regelaar op de gasfles.
• Draai waar nodig alle aansluiingen stevig aan met een sleutel. De cilinder moet op de cylindervoet staan.
• De gasfles moet tijdens de installmentie worden bevestigd met de band die zich in de behuizing befindt.
• Controller alle verbindingen met zeepwater op lekkages. Als u eenlek vindt, moet u de verbinding aantrekken en opnieuw testen.

De gasfles vastzetten

• Bevestig beiden klittenbandbeugels op het voetstuk met behulp van 4 stuks M6*12-bouten, M6-sluitringen en M6-moeren.
• Plaats een gasfles in de tankbehuizing.
• Sluit de gasfles aan op een regelaar. Raadpleeg de instructies die worden meegeleverd met de regelaar voor het aansluien van de regelaar op de gasfles.

• Plak de klittenbandbanden aan elkaar zoals op de bovenstaande Foto. De banden要去en goed vastzitten, zodate gasfles stevig op+zijnplaats zil.

Let op: Wees voorzichtig met de klittenbandbanden. Overbelast de regelaar NIET.

Belangrijke veiligheidsregels

Voor gebruik buiten of in goed geventileerde ruimtes. In een 'goed geventileerde' ruimte moet minimaal 25% van de omvang open zijn. De 'omvang' is de som van de oppervakte van de wanden.

Het gebruik van dit apparaat in gesloten ruimtes kan gevaarlijk zijn en is VERBODEN. Kinderen en volwassenen dienen te worden gewezen op de hog temperaturen van de gedeelten boven de staander, wanner de verwarmer in gebruik is. Houd zorgvuldig toezicht op kinderen in de omgeving van de verwarmer.

Hang NOOIT kleren of andere brandbare dingen aan de verwarmer.

Gebruik deze verwärmer NIET tenzij hij volledig gemonteerd is en de reflector op+zijn plek zit.

Respecteer de minimale afstand tot brandbare materialen.

De lenghte van de gasslang mag Niet groter zichn dan 1,5 meter.

Onderhoud

Om jarenlang plezier te hebben van de uitstekende prestaties van uw verwarmer, moet u ervoor zorgen dat de onderstaande onderhoudswerkzaamheden regelmatig worden uitgevoerd.

• Houd de buitenkant van het apparaat schoon.
• Gebruik warm zeepsop voor het schoonmaken.
  Gebruik nooit ontvlambare of bijlende schoonmaakmiddelen.
• Wanner u het apparaat nat schoonmaakt, moet u erop letten dat de omgeving rond de brander en de waakvlam.altijd droog blijft. Wanner de gasregelaar op welke manier dan ook worden blootgesteld aan water, mag u NIET proberen om hem te gebruiken. Hij要去 worden verrangen.
• De luchtstroming mag Niet belemmerd worden. Houdt de bedieningselementen, de brander en de openings voor de circulatielucht schoon. Tot de tekenen van möglichke verstoppenen behoren:

• Een gaslucht met extreme gele verkleuring van de vlamuiteinden.

• De verwarmer bereibt NIET de gewenste temperatur.

• Deverwarmer gloeit extreem ongelijkmatig.
• De verwärmer maakt plopgeluiden
• Spinnen en insecten können zich nestelen in de brander of de openingsen. Deze gevaarlijke toestand kan de verwarmer beschadigen en onveilig make. Maak de brandergaten schoon met een stevige pijpreiniger. Met perslucht können eventueelkleineredeeltjes worden weggeblazen.
• Koolstofafzettingen können brandgevaar opleveren. Wanner er zich koolstofafzettingen ontwikkelen, moet u de koepel en het werkgedeelte met warm zeepsop schoonmaken.

Opmerking: in een omgeving met zilte lucht (zoals in de buurt van de zee) zal er sneller spreke zichn van corrosie dan normala. Controller frequent op corrosie en repareer aangetaste plekken meteen.

Service

• Raadpleeg uwplaatselijk verkoopadres voor onderhoudsbeurten en het verwangen van onderdelen. De onderhoudsbeurten voor het apparaat mogen alleen uitgevoerd worden door de waarvoor gemachtigde Personen.

• Let op: gezruik geen onderdelen die nicht bestemd zich voor dit apparaat, gezruik alleen originele onderdelen. Het gezruik van onderdelen Niet bestemd voor dit apparaat zorgt voor het verzallen van de garantie en kan een gevaarlijke situatie creeren.

Opslag

Na hetnormale (frequente)gebruik:

Draai de regelknop maar OFF (dicht).

Draai de kraan van de gasfles zich.

Zet de terrasverwarmer recktop in een ruimte of op een plek die bescherming biedt gegen de inwerking van de weersinvloeden (zoals regen, natte sneeuw, hagel, sneeuw, stof en vuil).

Dek zo nods de buitenkant af om afzettingen in deluchtdoorlaten te voorkomen.

Opmerking: wacht tot de terrasverwarmer afgekoeld is, voordat u hem afdekt.

Voor een langereperiode van inactiviteit of voor transport:

Draai de regelknop maar OFF (dicht).

Koppel de gasfles af en zet hem op een veilige en goed geventileerde plek buiten. Zet hem NIET op een plek waar de temperatuur kan stijgen tot boven 50^

Zet de verwärmer recktop in een ruimte of op een plek die bescherming biedt gegen de inwerking van de weersinvloeden (zoals regen, natte sneeuw, hagel, sneeuw, stof en vuil).

Dek zo nods de buitenkant van de verwarmer af om afzetting van vuil in de luchtdoorlaten te voorkomen.

Opmerking: wacht tot de verwärmer afgekoeld is, voordat u hem afdekt.

WAARSCHUWING: GEBRUIK VOOR DIT APPARAAT GEEN ONDERDELEN OF COMPONENTEN DIE NIET DOOR DE PRODUCENT TOEGESTAAN ZIJN. GEBRUIK ALLEEN ORIGINELE RESERVEONDERDELEN EN COMPONENTEN.

NL

Intrekken van de verwarmer (272701)

Het intrekken van de verwarmer maakt het opslaan研究成果 gemakkelijker. Draai de plastic schroef [17] los. Til de staander op totdat.Deze de behuizingdeksel tegenkomt.Draai de staander met de klok mee en laat hemervolgens zakken tot het gewenste niveau.Om de staander op een niveau vast te honden tilt u de staander op en draait u deze

tegen de klok in. Laat hem cervolgens weeer zakken totdat deze op de schroeven rust. Draai de plastic schroef aan om de verwarmer stabel te honden.

Opmerking: Pas op voor uw hoofd. Wacht totdat de verwarmer afgekoeld is voordat u deze intrekt.

Probleemoplossing

PROBLEEM BIJ CONTROLLE BLIJKT OPLOSSING
Waakvlam要去 aan	Kraan van de gasfles is nog zich	Open de kraan van de gasfles
	Verstopping in mond of buis waakvlam	Reinig of verrang de mond of de buis van de waakvlam.
	Lucht in de gasleiding	Open de gastroevoer en ontlucht deze (druk de regelknop in) Nieteer dan 1-2 minuten of totdat u gas ruikt.
	Lage gasdruk	Vervang de propaangasfles (wegwerpversie) door een neue
	Ontsteker weigert	Steen de waakvlam aan met een lucifer (gebruik luciferverlenger, zie afb. **); bestelen een neue ontsteker en verrang de oude ontsteker
Waakvlam blijt不去 aan	Vuilafzetting rond waakvlam	Verwijder het vuil rond de waakvlam
	Aansluitingussen gaskraan en waakvlamsysteme is los	Draai de bevestiging aan en verricht een lekkagetest
	Thermokoppel werkt Niet goed	Vervang het thermokoppel
Brander要去 aan	Gasdruk is te laag	Vervang de propaangasfles (wegwerpversie) door een neue
	Verstopping in uitgangsopening	Verwijder de verstopping
	Regelknop Niet in stand "ON"	Zet de regelknop op "ON" (open)
Brandervlam te laag Opmerking: Gebruik de verwärmer想去 bij tem-peratuur onder 5°C.	Gasdruk is laag	Vervang de propaangasfles (wegwerpversie) door een neue
	Buitentemperatuur is hoger dan 5°C en tank is minder dan 25% vol	Vervang de propaangasfles (wegwerpversie) door een neue
	Toevoerslang is gebogen of geknikt	Leg de slangrecht en verricht een lekkag-test
	Regelknop is hebelaal op " ON" (open)	Zet de regelknop op "OFF" (dicht). Laat het toestel afkoelen tot kamertemperatuur en controllerer de brander en de brandereopeningen op verstoppenen.
Straler gloeit ongelijk-matig Opmerking: onderste 2,5 cm van de straler gloeit gewoonlijk不去.	Gasdruk is laag	Vervang de propaangasfles (wegwerpversie) door een neue
	Voetgedeelte staat Niet op vlakte vloer	Plaats de verwärmer op een vlakte onder-grond
	Verwarmer staat horizontaal	Reinig de brander
Koolstofafzetting Vuil of film op reflector en straler	ilm op reflector en straler	Reinig de brander en de straler
Dikke zwarte rook	Verstopping in brander	Zet de regelknop op "OFF" (dicht), verwijder de verstopping en reinig de brander van binnen en van buiten.

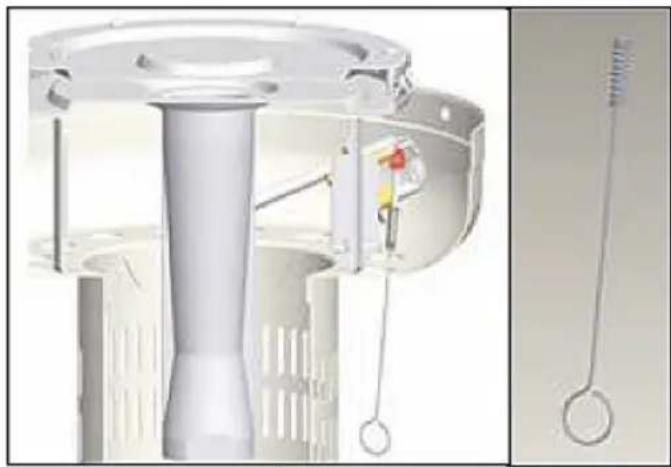

Als om wat voor reden uw ignition knop geen vonk geeft, kut u de verwärmer starten door het gebruik van een lucifer samen met de bijgeleverde houder. Steek.Deze door het gat in de brander (zie Foto links) en houd tegelijkertijd de bedieningsknop in op de "PILOT" positie.

IN HET GEVAL VAN PROBLEMEN, NEEM ALTIJD KONTAKT OP MET UW PLAATSELIJK VERKOOP-ADRES.

Garantie

Elk defect waardoor de werkung van het apparaat nadelig worden beinvloed dat zich binnen eenJAar na aankoop van het apparaat voordoet, wordt Gratis hersteld door reparatie of verranging, mits het apparaat conform de instructies is gebruikt en onderhoden en Niet op enigerlei wijze verkeerd is behandeld of misbruikt. Dit LAST onverlet uw bij wet bepaalde rechten. Als de garantie van kracht

is, vermeld dan waar en wanner u het apparaat hebt gekocht en sluit een aankoopbewijs bij [bijv. kassabon of factuur].

Gezien ons strevenaar voortdurende verdere productontwikkeling behouden wij ons hetrecht voor, zichonder voorafgaande kennisgeving wijzigingen aan te brengen aan product, verpakking en documentatie.

Verwijdering & milieu

Bij de buitengebruiktelling van het apparaat, mag het Niet met het overige huisafval worden verwijderd. Inplaats waarvan is het uw verantwoordelijkheid om uw afgedankte apparatuur in te leveren bij een daartoe aangewezen inzamelpunt. Het Niet opvolgen van deze regel kan worden bestraft in overeenstemming met de geldende voorschriften voor afvalverwerking. De gezehden inzameling en recycling van uw afgedankte apparatuur ten tijde van buitengebruiktelling helpt bij de instand-

housing van naturuiijke hulpbronnen en waarborgt dat de apparatuur worden gerecycled op een manier die de volksgezondheid en het milieu beschermt. Voor meer informatie over waar u uw afval kutin leveren voor recycling kutu contact opnemen met uw lokale afvalverwerkingsbedrijf. De fabrikant en importeurs nemen geen verantwoordelijkheid voor de recycling, behandeling en ecologische verwijdering, hetzijrechtstreeks of via een openbaar system.

Szanowny Kliencie,
