Tip produs	Parasol de încălzire exterior (încălzire terasă)
Marcă	Hendi
Model	272701
Alimentare	Gaz propan/butan (butelie 9 kg recomandată)
Putere termică	Nespecificată în instrucțiuni
Tip de aprindere	Piezo cu flacără de veghe (pilot)
Reglaj căldură	De la LOW la HIGH
Zonă de încălzire	Rază de aproximativ 3 metri (estimare)
Materiale	Oțel inoxidabil, reflector metalic
Înălțime reglabilă	Da, prin retragerea stâlpului
Distanță de siguranță față de materiale combustibile	0,9 m minim
Utilizare	Exterior sau încăperi foarte bine ventilate (suprafață deschisă ≥ 25 %)
Asamblare necesară	Da, cu șuruburi incluse
Întreținere	Curățare exterioară cu apă cu săpun; verificarea scurgerilor înainte de fiecare utilizare
Frecvența verificării scurgerilor	O dată pe lună și după fiecare schimbare a buteliei
Înlocuirea furtunului de gaz	O dată pe an sau conform normei EN16436:2014 (lungime max 1,5 m)
Depozitare	După răcire, acoperiți și protejați de intemperii
Garanție	12 luni (vicii și defecte)
Piese de schimb	Folosiți numai piese originale Hendi
Reparabilitate	De către un tehnician calificat

Întrebări frecvente - 272701 Hendi

Cum se aprinde încălzitorul de terasă Hendi 272701?

Deschideți alimentarea cu gaz, apăsați butonul de reglare și rotiți-l în poziția FLACĂRĂ DE VEGHE (PILOT). Mențineți apăsat și apăsați de mai multe ori butonul IGNITION până când flacăra de veghe se aprinde. Mențineți butonul apăsat încă 10 secunde după aprinderea flăcării de veghe.

Ce să faceți dacă flacăra de veghe nu se aprinde?

Verificați dacă supapa buteliei de gaz este deschisă. Purjați conducta de gaz menținând butonul apăsat în poziția FLACĂRĂ DE VEGHE timp de 1-2 minute. Curățați orificiul sau tubul flăcării de veghe. Dacă aprinzătorul nu funcționează, folosiți un chibrit cu suportul de chibrit furnizat.

Cum se oprește aparatul?

Mențineți butonul de comandă apăsat și rotiți-l în sensul acelor de ceas pe poziția OPRIT (OFF). Apoi închideți supapa buteliei de gaz.

Cum se verifică scurgerile de gaz?

Folosiți o soluție cu săpun (1 volum de detergent de vase pentru 3 volume de apă). Aplicați-o pe racorduri cu o sticlă sau o pensulă. Deschideți supapa de gaz: dacă se formează bule, există o scurgere. Nu folosiți niciodată o flacără deschisă pentru a căuta scurgeri.

Ce distanță de siguranță trebuie respectată?

Mențineți o distanță de cel puțin 0,9 m între aparat și orice material combustibil (pereți, mobilier, haine etc.). Nu agățați nimic deasupra parasolului.

Se poate folosi acest încălzitor de terasă în interior?

Nu, acest aparat este conceput pentru utilizare exclusivă în exterior sau în spații foarte bine ventilate (suprafață deschisă de cel puțin 25 % din suprafața pereților). Utilizarea în interior este periculoasă și interzisă.

Cum se întreține parasolul de încălzire?

Curățați suprafețele exterioare cu apă caldă cu săpun. Nu umeziți zona arzătorului și a flăcării de veghe. Verificați regulat ca orificiile de aer și arzătorul să nu fie obstruate (pânze de păianjen, insecte). Curățați orificiile cu un curățător de țevi sau aer comprimat.

Ce să faceți dacă flacăra arzătorului este joasă sau galbenă?

O flacără joasă poate indica o presiune insuficientă a gazului: înlocuiți butelia. Verificați ca furtunul să nu fie îndoit. Dacă flacăra este foarte galbenă, opriți aparatul și curățați arzătorul. Nu utilizați dacă temperatura este sub 5°C.

Care sunt instrucțiunile de siguranță pentru butelia de gaz?

Plasați butelia în exterior sau într-un loc bine ventilat. La instalare, fixați-o cu cureaua furnizată. Înlocuiți buteliile numai în exterior, departe de orice flacără sau sursă de căldură. Nu folosiți niciodată o butelie deteriorată.

Cum se depozitează aparatul după utilizare?

Așteptați ca aparatul să se răcească complet. Rotiți butonul pe OPRIT, închideți supapa buteliei și deconectați-o dacă nu o folosiți mult timp. Depozitați aparatul ferit de intemperii (ploaie, zăpadă, praf) și acoperiți-l dacă este necesar. Păstrați butelia de gaz separat într-un loc aerisit.

MANUAL DE UTILIZARE 272701 Hendi

Citi ci atentie prezentul manual deutilizare inainte de folosirea aparatului.

BHHMaTeIbHo npOuHTaIe pyKOBoIcTBO noJIb3oBaTeIa nepeI nCNoJIb3OBAHHeM npIb6opa.

Ppenei va diaBaoetae autec tic onyiec xphonnc npooekukapw xpnojunoloein ouakeun.

Pred pouzitim spotrebice si peclive prectete tutou uzivatskou prirucku.

Pred pouzitim tohto spotrebica si pozorne precitajte tento navod pre pouzivatelov.

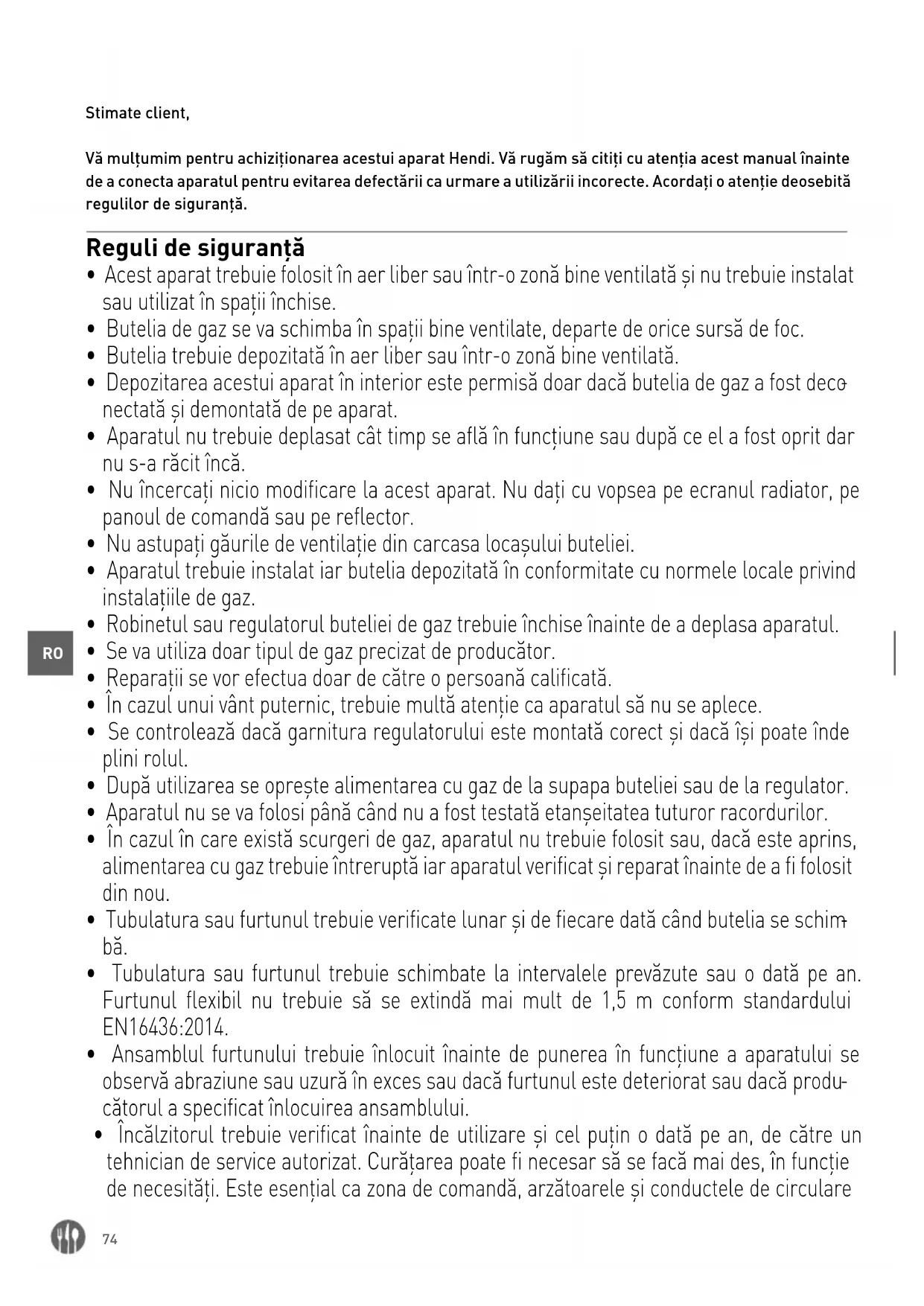

Vă multțumim pentru achizitionarea acestui aparat Hendi. Vă rugăm să citiți cu atenția incest manual îniate de a conecta aparatul pentru evitarea defectării ca urmare a UTILIZării incorpecte. Acordâti o atenție deosebită regulilor de siguranta.

Reguli de siguranta

• Acest aparat trebuie folosit in aer liber sau intr-o zona bine ventilata si nu trebuie instalat sau Utilizat in spaţii Inchise.

• Butelia de qaz se va schimba in spaţii bine ventilate,除去 the orice sursă de foc.

• Butelia trebuie depositata in aer liber sau intr-o zona bine ventilata.

• Depozitarea acestui aparat în interior este permisă doar dacă butelia de gaz a fost deconectatași demontata de pe aparat.

• Aparatul nu trebuie deplasat CAT timp se afla in functiune sau dupa ce el a fost oprit dar nu s-a racit inca.

• Nu incercati nicio modificare la acest aparat. Nu dati cu vopsea pe ecranul radiator, pe panoul de comanda sau pe reflector.

• Nu astupati gaurile de ventilatie din carcasa locasului buteliei.

• Aparatul trebuie instalat iar butelia depositate'an conformitate cu normele locale privind instalataiile de gaz.

• Robinetul sau regulatorul buteliei de gaz trebuie inchise inainte de a deplasa aparatul.

• Se va utilizes doar tipul de gaz precisat de producător.

• Reparati se vor efectua doar de câtre o personă calificata.

• In cazul unui vânt puternic, trebuie multă atentie ca aparatul să nu se aplece.

• Se controleaza dacă garnitura regulatorului este montata corectși dacă și poate inde plini rolul.

• După Utilizarea se oprește alimentarea cu gaz de la supapa buteliei sau de la regulator.

• Aparatul nu se va folosi până când nu a fost testata etanseitatea tuturor racordurilor.

• In cazul in care există scurgeri de gaz, aparatul nu trebuie folosit sau, dacă este aprins, alimentarea cu gaz trebuie intreruptă iar aparatul verificatși reparat îniate de a fi folosit din nou.

• Tubulatura sau furtunul trebuie verificate lunarși de fiecare data SND butelia se schimba.

• Tubulatura sau furtunul trebuie schimbate la intervalele prevăzute sau o data pe an. Furtunul flexibil nu trebuie să se extindă mai mult de 1,5 m conform standardului EN16436:2014.

• Ansamblul furtunului trebuie他们在locuit inainte de punerea in functiune a aparatului se observa abziuniene sau uzura in excess sau dacă furtunul este deteriorarat sau dacă producătorul a specificat他们在locuirea ansamblului.

• Incalzitorul trebuie verificat inainte de'utilizareși cel putin o data pe an, de catre un tehnician de service autorizat. Curățarea poate fi NEEDar să se facă mai des, in functie de necessitatei. Este esentjal ca zona de comanda, arzatoareleși conducile de circulare

a aerului din aparat să fie mentincte curate.

• Incalzitorul se opreșteși se verifică imediat, in cazul in care apar următoarele condiții:

Miros de gaz Şİ ingalbenirea varfului flacarilor arzatorului.
□ Incalzitorul nu ajunge la temperatura corectă. La temperaturi de sub 5^ fluxul de caldură va fi stânjenit iar aparatul nu va functiona corect.
Aparatul produce pocnete sonore in timpul functionarii (pocnetele usoare sunt normale atunci cand aparatul este oprit).

• Ansamblul regulatorului.si furtunului nu trebuie lasate pe traseele pe care oamenii ar putea calca pe ele si furtunul ar putea fi deteriorarat.
• Toate aparatoarele sau celealte dispositive de protecie care au fost demontate pentru a se interveni la aparatul de inczit trebuie montate la loc inainte de a utilizes aparatul.
• Atāt copii càt Şi adulṭṭi trebuie averizati旨在 legātura cu pericolele reprentate de tem peraturile mari de pe suprafete, ei trebuind să stea deoparte de acestea pentru a evita aprinderea hainelor.
• Copii i animalele de casa trebuie urmárite cu atenţie CAT timp se afla in apropierea aparatului.
• Hainele sau celealte materiale inflamabile nu trebuie atarnate de aparat sau puse in apropierea acestuia.
• Nu se va pune nimic pe acest aparat sau rezemat de el. Anumite materiale sau articole care se pun sub sau in apropierea acestui aparat vor fi expuse la caldura radianta si pot fi deteriorate serios.
• In preajma acestui aparat nu trebuie utilize sau depositate materiale inflamabile.
• In preajma acestui aparat nu trebuie pulverizati aerosoli, CAT timp acesta este in functi une.

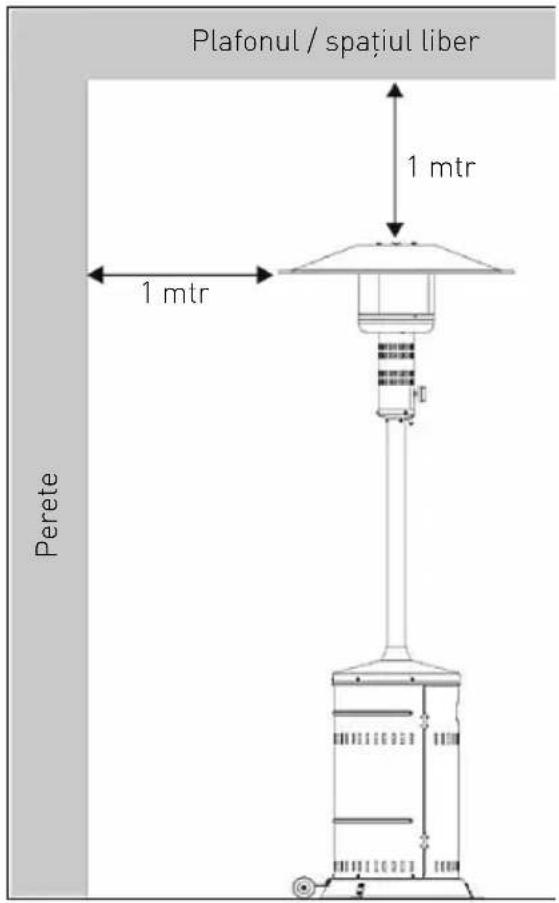

• Materialele combustibile trebuie sa rămână la minimum 0,9 m de aparat.
• Aparatul trebuie aşezat intotdeauna pe suprafete netede Şi ferme. Un spaṭiu bine ventilat trebuie să aibă o descidere de cel puṭin 25%. Suprafaţa spaṭiului respectiv o reprezinta suprafata peretilor acestuia.
• Injectorul din acest aparat nu poate fi inlaturat, iar injectorul este asamblat numai de catre fabricant. Este interzisă convertirea acestui aparat de la o presiune de gaz la alta presiune.
• Nu conectaţi cilindrul de gaz în mod direct la aparat fara un disposizitiv de reglare.

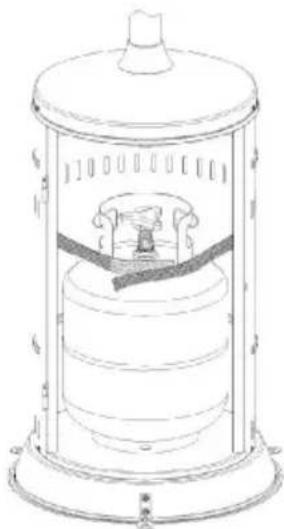

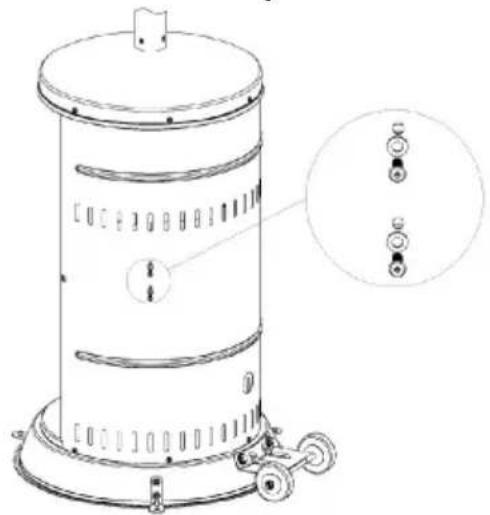

• In timpul instalări, butelia de gaz trebuie fixata cu o centură pentru butelie, care se află în interiorul carcasei.

Destinata produsului

Dispositivul este destinat utilizarii professionale si poate fi operat numai de personal calificat.
- Aparatul este projetat numai pentru incălzire în aer liber sau zone bine ventilate. Orice alta Utilizare poate duce la deteriorarea aparatului sau la vătamări corporale.

• Utilizarea aparatului in orice alt scop va fi considerata drept o utilizes necorespunzatoare a dispositivului. Utilizatorul va fi singurul responsabil pentru utilizes area neadecvată a dispositivului.

Lista de estas

Componentele livrate:

• 5 suruburi M5 x 12 s i 5 saibe M5 pentru panoul din spate al carcasei s i bazei.
• 5 suruburi M5 x 12 s i 5 s aibe M5 pentru panoul din spate al carcasei s i capacului.
• 3 Šuruburi M5 x 12 Ši 3 Šaibe M5 pentru prinderea ansamblului stâlpului.
• 4 suruburi M6 x 12 s i 4 saibe M6 pentru stalp s i capacul carcasei.
• 9 suruburi M6 x 8 sì 12 piuliè fluture M6 sì 3 saïbe M6 pentru reflector.
• 3 suruburi M5 x 10 s i 3 s aibe M5 pentru arzătorul principal s i pentru stâlp.
• 6 suruburi M5 x 12 s i 6 saibe M5 pentru suportul bazei s i pentru bază.
• 2 suruburi M8 x 12, 4 saibe M8 s i 2 piulite M8 pentru ansamblul rotilor.

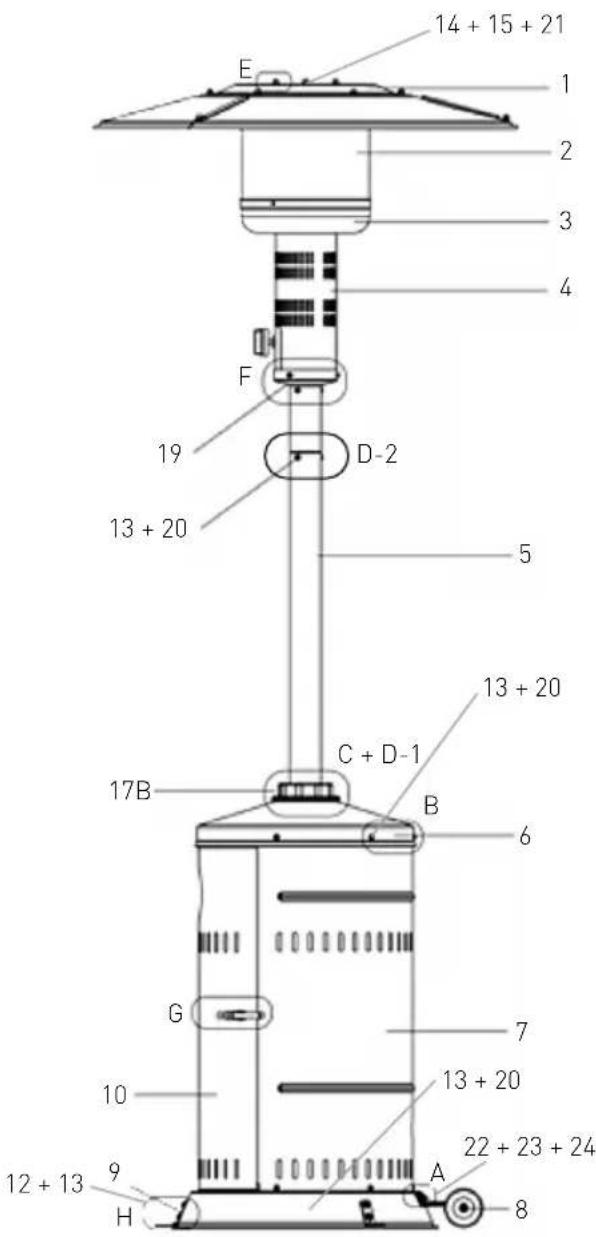

Piesele inczitorului de terasa:

Articol Descriere

1 Ansam blul reflectorului

2 Ecranul arzătorului

3 Tava interioară a arzătorului

4 Ansam blul conului ecranu-lui inferior

5 Ansam blul stâlpului

6 Capacul carcasei

7 Panou spate al carcasei

8 Roata

9 Bază

10 Uță

11 Balama

12 Šuruburi de montaj M5x10

13 Šaibe M5

14 Šuruburi de montaj M6x8

15 Piulite fluture M6

16 Blocare

17 Capac din plastic

18 Conducta de apă

19 Aprinzător

20 Šuruburi de montaj M5x12

21 Šaibe M6

22 Šuruburi de montaj M8x12

23 Šaibe M8

24 Piulita M6

25 Šuruburi de montaj M6x12

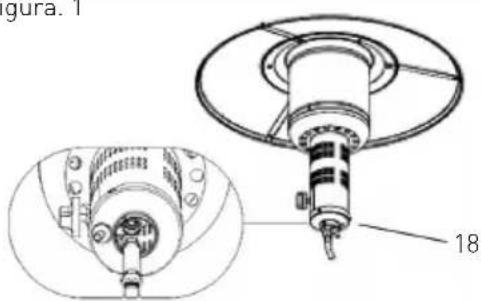

Figura.1

Figura. 2

Montarea incalzitorului de terasa

Instruetiuni de montaj

• Surubelniţă / chei reglabile / chei fixe
• Solutie de detectare a scurgerilor: o parte detergent si trei parti apa
• Inainte de montaj inlaturat tot materialul de ambalaj de protectie.
  Toate piulitele sirsuruburile se strang la inceput doar uor. Ele se vor strange dupa finalizarea montajului. In acest fel se usureaza junca si creste stabilitatea aparatului.
• Echipamentele pot prezenta mici abateri. Aces-tea nu inseamna o scadere a calitajci ci perfec tionare componentelor.

SETP 1: Prindeti panoul spate al carcasei de bază cu ajutorul celor 5 suruburi M5 x 12 si al celor 5 saibe. (Detaliu Abb. A)
SETP 2: Impingeti capacul peste panoul din spate al carcasei si puneti-l pe panou. Prindeti capacul de panoul spate al carcasei cu ajutorul celor 5 suruburi M5 x 12 si al celor 5 saibe. (Detaliu Abb. B)
SETP 3: Montaşi ansamblul stâlpului vertical pe capacul carcasei cu ajutorul celor 4 Šuruburi M6 x 12 si 4 Šaibe, apoi treceti capacul de plastic peste stâlp. (Detaliu Abb. D-1) Cu-plati ansamblul stâlpului cu ajutorul celor 3 Šuruburi M5x12 si al celor 3 Šaibe plate. (Detaliu Abb. D-2)
SETP 4: Fixa reflectorul pe cupola centrala mai intai cu 1 surub M6*8, 1 dop filetat si 1 piuli'a joasa. (Detaliu Abb. E-1).Cupati apoi cel de-al doilea reflector la primul reflector si la cupola centrala folosind 3 suruburi M6x8, 3 dopuri filetate si 3 piuli'e joase. (Detaliu Abb. E-2). Cel de-al treilea reflector se fixeazultimul, cu 5 suruburi M6x8, 5 dopuri filetate si 5 piuli'e joase. (Detaliu Abb. E-3)
SETP 5: Fixati conduccta interioara de gaz de arzata
torul principal (vezi Figura 1), dupa care
fixati arzataurul principal pe stalp cu cele 3
suruburi M5x10 si 3 saibe. (Detaliu Abb. F)
NOTA: NU STRANGETI PREA TARE! VEZITESTUL DE ETANSEITATE DE LA PAGINA 5.

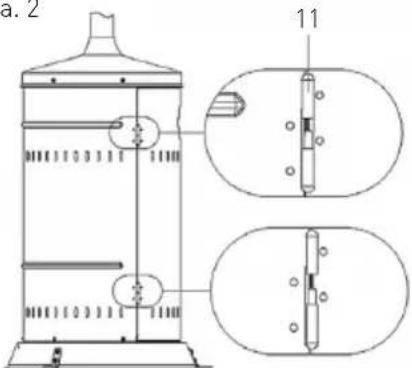

SETP 6: Montaţu ușa pe carcasă. (Vezi Fig. 2 Şi De-taliul Abb. G)

Detail A

Detail B

Detail C

Detail D

D-2 13+20

Detail E 14 + 15 + 21

Detail F

Detail G

Detail H

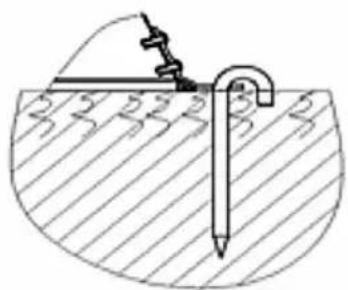

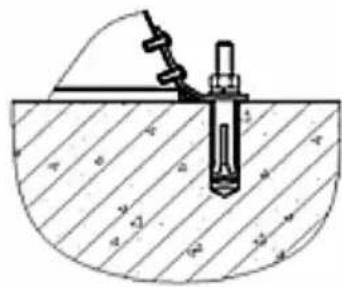

Suportul optional pentru bază

Componente ansamblului suportului bazei: 6 suruburi M5 x 12 si 6 saibe pentru suportul bazei si pentru bază.

Atasa,ci cele 3 suporturi la baza.

Cumpara di pe piata locala suruburile cu carlig sau conexpand si introducei-le in teren sau in pardoseala trecandu-le prin suportul bazei pentru a asigura stabilitatea aparatului. (Vezi Figura 3)

Figura.3

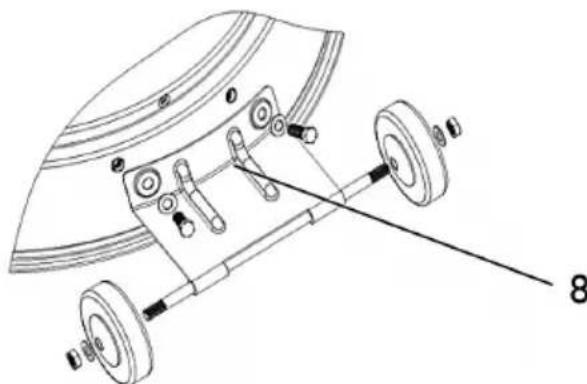

Rotile optionale

Componentele ansamblului rotilor: 2 piulite, 4 saibe si 2 piulite pentru ansamblul rotilor. Strangeti componentele rotilor laolaltaa fixai rotile de baza. (Vezi Figura 4)

Figura.4

Instructiuni de utilizesare

Inainte de prima utiliserare si dupa fiecare schimbare a buteliei de gaz, instalata de gaz trebuie sa fie purjata de aer inainte de a aprinde arzatorul! Pourtu aceasta se rasaUCEste butonul de comanda sens invers aceler de ceasornic, spre setarea pilot. Se apasa butonul si se tine apasat tamp de 3 minut inainte de a incerca aprinderea.

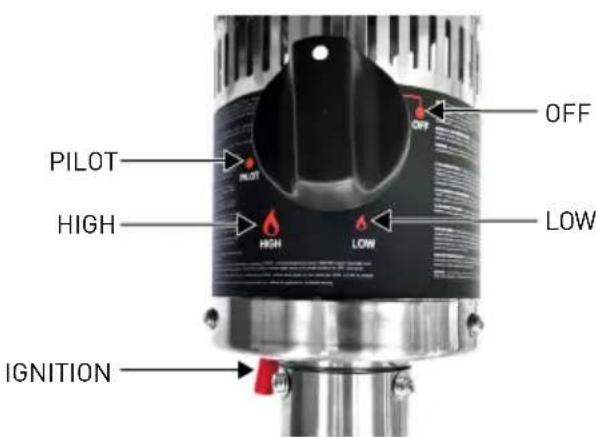

Pentru aprinderea instalataiei pilot

• Inainte de fiecare utiliser se verifică todas conexiunile.
• Porniti sursa principală de gaz.
  Rasuciti butonul de comanda in sens invers acelor de ceasornic, catre PILOT, vezi imaginea din dreapta.
• Tinei butonul apasat, apasati butonul IGNITION in mod repetat pana cand se aprinde flacara pilot, dupa care se tine butonul apasat temp de 10 secunde, pana ce flacara pilot ramane aprinsa si dupa ce butonul a fost eliberat.

Dacă flacăra pilot nu se aprinde sau nu rămâne aprinsă, butonul se răsucește in sensul acelor de ceasornic la OFF si se repete operația.

Aprinderea incalzitorului de terasa

• Flacara pilot trebuie să fie aprinsăși butonul setat la poziția PILOT.
• Apasati butonul cu 3 mm Şi răsuciti-l in sens invers acelor de ceasornic, CATRE HIGH.
  Cand plasa incepe sa se lumineze, butonul se rasa suceste in sensul acelor de ceasornic, de la HIGH la LOW, in functie de necessitiesate.

Notă: Atunci cand este ponit initial, aparatul poate face zgomot. Pentru eliminarea zgomotului excessiv de la arzător, butonul de comanda se aduce in poziția pilot. Butonul se răsucește la nivalul de incâlzire dorit.

Reaprinderea

Notă: Pentru siguranta dumneavoastră, butonul de comanda nu poate fi oprit fără ca mai intăi sătrebuiasca fie apăsat in poziția PILOTși abia apoi rotit la OFF.

• Butonul de comanda se rasauste la OFF.

• Se asteaptă timp de cel puțin 5 minute pentru a lăsa gazul să se imprăstie, inainte de a reaprinde lampa pilot.

• Se repeta etapele pentru Aprindere.

Pentru stingere

• Butonul se tine apasat si se rasauste catre 'OFF'
• Dupa utilizes se opreste de la supapa buteliei sau de la regulator.

Se lasa aparatul sa se raceasca inante de a-l deplasa.

Notă: Dupăutilizare, ecranul emitantor poate pre- zenta unele decolorări, ceea ce este normal.

Testul de etanseitate

ETANSEITATEA NU SE CONTROLEAZA NICIODATA C U AJITORUL FOCULUI DESCHIS. NU SE VA FUMA NICIODATA IN TIMPUL TESTULUI DE ETANSEITATE

Racordurile pentru gaz ale aparatului sunt testate-din fabrica, inainte de expediere.

Etanseitatea acestui aparat trebuie verificata periodic si se vor face verificari imediat ce se simte miros de gaz.

Se face o soluţie de săpun folosind 1 parte săpun lichid pentru vase ŞI 3 pârți de apă. Această soluţie poate fi aplicata dintr-un flacon de săpun, cu peria sau cu o carpă pentru a testate eventualele scurgeri in punctele arătate in figura de mai sus.
- Supapa buteliei de gaz trebuie sa fie in poziţia OFF in momentul testării etanșeiții. După ce la racordurile de gaz s-a aplicat solutiția de sapun, supapa buteliei trebuie adusă la poziția ON.
- Daca exista o scurgere in solutie se vor forma bule de sapun.

• Daca se constata o scurgere, se opreste alimentarea cu gaz. Se strang/toate fittingurile care au scurgeri, se reporneste alimentarea cu gaz si se verifică din nou.

Punctul in care se face testul de etanseitate ①②

Conditi privind gazul

• Ansamblul format din regulatorul de presiune Şi furtun trebuie să corespundă standardelor locale.

• Nu se vor folosi niciodata butelii de gaz care au cor-pul, robinetul, gulerul sau piciorul inelar deteriorate.

• Buteliile de gaz lovite sau ruginite pot fi pericul- loase si trebuie verificate cu ajutorul unui furni-zor de gaz.

• Acest aparat nu trebuie conectat niciodatala la o sursa de gaz nenormata.

• Butelia trebuieinchisa atunci cand nu folosi aparatul.
• Testul de etanseitate a racordurilor de gaz trebu

ie facute ori de cate ori se conecteaza o butelie de gaz. Daca la testul cu soluia de sapun apar bule, butelia nu se va folosi. Scurgerile nu se controlezao niciodata cu ajutorul focului.

Racordarea la o butelie de gaz

• Se recomanda folosirea unor butelii de gaz de 9 kg sau consultaţi-vă cu furnizorul de gaz pentru a vedgea care este modelul adecvat de butelie.
  Regulatorul de gaz aprobat se foloseste in conformitate cu categorieile de aparate si cu prevederile din tarile enumerate in placuţa cu date. Furtunul flexibil aprobat trebuie curătat periodic, conform prevederilor la nivel national. Consultati reglementarile locale intrucât acestea pot sa difere.
• Avertisment: montarea tevilor trebuie sa fie realizata de un instalator cu calificare obtinutain tarile respective.
• Adresati-va furnizorului dumneavoastr de gaz in legaturacuutilizareabutelieidegaz.
• Buteliile de gaz se schimba doar in aer liber sau in spatii bine ventilate, la distanta de focul des

chis.si de alte surse de aprindere (lumanari, tigarete, alto dispositive care genereazafoc....).

• Butelia de gaz trebuie folosita intotdeauna in positie verticala.
• Se inchide butonul de comanda al aparatului prin rotirea sa completeness sensul acelor de ceasornic.
• Se inchide robinetul buteliei dupa care se atasea-za regulatorul la butelie.
  Toate racordurile se strang bine cu ajutorul unei chei, atunci cand este cazul. Butelia trebuie să stea旨在 suportul special pentru aceasta.
• In timpul instalări, butelia de gaz trebuie fixata cu o centura pentru butelie, care se afla in interiurul carcasei.
  Toate imbinarile se verifica folosindu-se apacu sapun. Daca se descopera vreo scurgere strange imbinarea si se repeta testul.

Fixarea buteliei de gaz

Fixati ambele suporturi ale benzilor Velcro pe baza folosind 4 suruburi M6*12, saiba M6 si pi-ulite M6.
- Pozitionati butelia de gaz in interiorul carcasei rezervorului.
- Conectati butelia de gaz la un regulator. Va rugam sa consultati instructiunile care insoresc regulatorul despree modul de connectare a regula-torului la butelia de gaz.

• Lipiţi benzile Velcro una de cealaltă ca in imagiinea de mai sus. Benzile trebuie strânse intr-un mod potrivit pentru butelia de gaz.

Atentie: Vä rugam sa avei grijacabenzile Velcro SA NU strangprea tare ansamlul regulator.

Reguli importante de siguranță

Se va folosi doar in aer liber sau in spatii bine ventilate.

Un spatiu bine ventilat trebuie sa aibao deschidere de cel putin 25%

Suprafata spatuiulrespectivoreprezintasuprafata peretilor acestua.

Utilizarea acestor aparate in spatiiinchise este periculoasa si este INTERZISA.

Copii i adulti trebuie sa stie ca in timpul functioniarii aparatul degaja temperaturi mari deasupracoloanei. Copii trebuie supravegheci cu atentiecat timp se afla in vecinataea aparatului.

NICIODATA nu trebuie agaatanimic de aparat, nici haine si nici obiecte inflamabile.

NU se va utilizes aparatul pānă cánd acesta nu este complet instalat, cu placă reflectoare montata.

Se vor respects distantele minime faţă de materiailele combustibile.

RO

Lungimea furtunului de gaz nu trebuie sa depaseasca 1,5 metri.

Intretinere

Pentru ca inczitorul sa functioneze timp de ani de zile la un randament ridicat, functiora aparatu lui trebuie verificata in mod regulat:

• Suprafete exterioroare trebuie mentinute curate.

• Curălarea se va face cu apă calduța cu sapun. Nu se vor folosi niciodata agenti de curătare inflamabili sau corozivi.

• La spälarea aparatului se va controla ca zona din jurul arzătoruluiși al lampii pilot sa fie in permanența uscata. In cazul in care comanda gazului este expusă la apă sub orice forma, ea NU trebuie utilizata. Ea trebuie inlocuită.

• Currenti de aer nu trebuie obstruccionate. Comenzile, arzatorul si canalele de aerisire trebuie sa ramana curate. Semnele unor posibile blocaje includ:

• Mirosul de gaz Şi ingalbenirea puternica a flacarilor la varf.

• Incalzitorul NU ajunge la temperatura dorita.

Stralucirea inczitorului este extrem de neconstanta.

• Incalzitorulpocneste.

• Păianjenii tau insectele pot să cuibareasca in arzător tau in orificiile acestuia. Aceste situatai periculoase pot avaria aparatul Şil pot face inutilizabil. Orificiile arzătorului se curăța cu ajutorul unui dispositiv de mare putere de curățat tevile. Particulele mai mici pot fi inlăturate cu ajutorul aerului comprimat.

• Depozitele de carbon pot genera riscul de incendiu. Daca acestea apar, capacul si masina se curata cu apa caldua si sapun.

Notă: intr-un mediu cu aer sârat (cum ar fi in vecinătatea marii) coroziunea poate apârea mai repe de decât in mod normal. Zonele corodate trebuie verificate frevent si reparate cu promptitudine.

Service-ul

• Consultati dealerul local pentru serviceși pentru inlocuirea pieselor acestui aparat. Service-ul la acest aparat se execută doar de personal autorizat.

• Precautie: la acest aparat nu se vor folosippe sau componente neAutorizate; la inlocuire trebuie folosite doarppe si componente de schimb originale. Utilizarea deppe sau componente neAutorizate anuleazgarantia si facutilizareanesigura.

Depozitarea

Intreutilizari:

Butonul de comanda se rasaceste la OFF

Butelia de gaz se inchide

Aparatul de incalzit se depositează in poziţie verticala, ferit de contactul direct cu factorii meteorologici (cum ar fi ploia,lapoviţa, grindina,ăpada, praful Şi gunoiul purtat de vânt).

Dacă este necesar, aparatul se acoperă pentru protejarea suprafetelor exterioroareși prevenirea acumulări de aer in conducte.

Notă: Inainte de invelire se așteaptă ca aparatul să se răceasca.

In timpul perioadelor lungi de inactivitate sau al transportului:

Butonul de comanda se rasaestre la OFF.

Se decupleaza butelia si se duce intr-un loc sigur sibine ventilat, situat in aer liber. NU se va deposita inlocuri in care temperatura depaseste 50^

Aparatul de incalzit se depositează in poziţie verticală, ferit de contactul direct cu factorii meteorologici (cum ar fi ploia, lapovița, grindina, zapada, praful si resturile).

Daca este necessities, aparatul se acoperă pentru protejarea suprafetelor exterioroare si prevenirea acumilarii de aer in conducte.

Notă: Inainte de invelire se așteaptă ca aparatul să se răceasca

PRECAUTIE: LA ACEST APARAT NU SE VOR FOLOSI PIESE SAU COMPONENTE NEAUTORIZATE. LA INLOCUIRE TREBUIE FOLOSITE DOAR PIESE ŞI COMPONENTE DE SCHIMB ORIGINALE.

RO

Plierea incalzitorului (doar la modelul 272701)

Plierea incalzitorului face depositarea multa mai usoara. Slabiti surubul din plastic (17) in mod correct. Tragei in sus si in plan vertical stalpul panajunge la capacul carcasei. Rasuciti stalpul principal in sensul acelor de ceasornic si lasati-l in jos panajunge la nivelul dorit. Pentru a bloca stalpul principal la nivelul dorit tragei putin stalpul in sus

si rasuci-l in sensul acelor de ceasornic. Coborati apoi stalpul panacand se aazpe suruburi. Strangei surubul de plastic pentru a tine incalzitorul stabil.

Notă: Atentie la cap. Inainte de a face plierea as-tepta ti ca incalzitorul sa se raceasca.

Depanarea

PROBLEMA SITUATIA EXISTEN	TÄ CE TREBUIE FÄCUT
Flacăra pilot nu se aprinde	Robinetul buteliei este închis Se descide robinetul
	ste un blocaj la orificiul Sau conducţa lâmpii pilot	Se curăță pau se înlocuiește orificiul Sau conducţa flăcării pilot.
	În conducţa de gaz se află gaz	Se desciche conducţa de gaz și se golește (prin apăsarea butonului de comandă) nu mai mult de 1-2 minute pau până se simte miros de gaz.
	Presiune mică a gazului	Se înlocuiește butelia de propan (de unică folosință) cu o butelie nouă

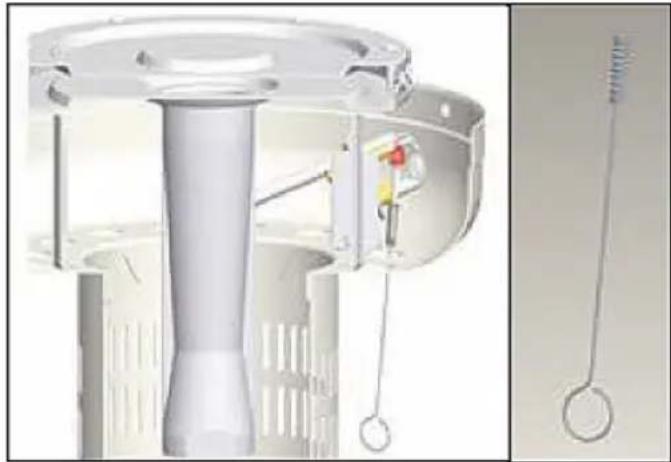

	Aprinzătorul nu funționează	Flacăra pilot se aprinde (cu un chibrit, vezi imaginea **); se procură și se instalează un nou aprinzător
Flacăra pilot nu rămâne aprinsă	În jurul lâmpii pilot s-a adunat murărie	Se curăță murdăria din jurul flăcării pilot
	Legăture dentre robinetul de gaz și lampa pilot este slăbită	Se strânge legăture și se face un test de etanșeitate
	Termocupul nu funționează corect SeÎnlocuiește termocupul
Arzătorul nu se aprinde	Presiunea gazului este scăzută	Se înlocuiește butelia de propan (de unică folosință) cu o butelie nouă
	Orificiul este blocat Se curăță blocajul
	Butonul de comanda nu este în poziția PORNIT	Butonul de comanda se răsucește la ON
Flacăra arzătorului este mică Notă: Arzătorul nu se va folosi la temperaturi sub 5°C (40°F)	Presiunea gazului este scăzută	Se înlocuiește butelia de propan (de unică folosință) cu o butelie nouă
	Temperatura de afară trebuie să fie mai mare de 40°F iar rezervorul să fie sub 25% plin	Se înlocuiește butelia de propan (de unică folosință) cu o butelie nouă
	Furtunul de alimentare este înoit su răsucit	Se indreptă și se face un test de etanșei-tate a furtunului
	Butonul de comanda trebuie să fie complet la .ON"	Pentru a deduce butonul la „OFF“ se lasă aparatul să se răcească până la tempe-ratura camerei și se verifică arzătorul și orificiile că nu fie blocate
Radiatorul nu strălucește constant Notă: Cel mai de jos 1 tl ai radiatorului nu trebuie în mod normală să emită lumină	Presiunea gazului este scăzută	Se înlocuiește butelia de propan (de unică folosință) cu o butelie nouă
	Baza nu se află pe o suprafăță nivelata	Se va așeza arzătorul pe o suprafăță nivelata
	Arzătorul este la orientală Se curăță arzătorul
Accumularea de carbon Pe reflector	tor Sau radiator s-a depus murdărie Sau o peliculă de material	Se curăță reflectorul Sau radiatorul
Fum gros și negru	Arzătorul este blocat	Pentru a aduce butonul la „OFF“ se lasă aparatul să se răcească până la tempera-tura camerei și se înțură blocajul și se curăță arzătorul în interior și la exterior.

Dacă din indifferent ce motiv aprinzătorul nu genereaza scântei, incalzitorul poate fi aprins cu un chibrit introdus in suportul de chibrituri livrat, introdus la rändul lui in gaura arzătorului (vezi fotografia din stânga), tinând in același tamp butonul de comanda in poziția PILOT.

IN CAZUL IN CARE APARE VREO PROBLEMÁ, CONSULTATI INTOTDEAUNA DEALERUL DUMNEAVOASTRA LOCAL.

Garantie

Orice defeçüune care afecteaza functiionarea aparatului aparută la mai puțin de un an de la cumparaarea acestuia va fi remediă prin reparatie saünlocuire gratuţă, cu condiţia ca aparatul să fi fost folosit Şİ intreştinut conform instructiunilor nu să nu fi fost bruscat sai folosit necorespunzător in vreun fel. Drepturile dumneavoastră legale nu sunt afec

tate. Daca aparatul este in garanlie, mentionati cand si de unde a fost cmparat si includei dovada cmparari (de ex.chitan).

Conform politicii noastre dedezvoltare continua a produsului, ne rezervam dreptul de a modifica produsul, ambalajul si documentata fa ră notificare.

Eliminarea 山 mediul inconjurator

La dezafectarea aparatului, produsul nu trebuie aruncat impreună cu alte deşeurs menajere. In schimb, este responsabilitatea dumneavoastră să eliminati echipamentul uzat prin predarea acestuia la un punct de colectare desemnat. Nerespectarea acesti reguli poate fi penalizata in conformitate cu reglementarile aplicabile privind eliminarea deşeurilor. Colectarea separatași reciclarea echipamentului dumneavoastră uzat la momentul debarasării contribuie la conservarea resurselor na

turale si asigura realizarea reciclarii intr-un mod care protejează sanatatea fiintelor umane si a mediului. Pentru informati suplimentare privind modul in care puteti preda deseurile dumneavoastrain scopul reciclarii, va rugam sa contactati compania locală de colectare a deseurilor. Producatoriși importatorii nu iși asumă responsabilitatea cu privire la reciclarea, tratarea si eliminarea ecologica a deseurilor, fie direct, fie prin intermediul unui sistem public.

BoIbwoe Bam cnaCn6o 3a To, yTo Bbl Kynnnn o6OpydoBaHne fnpMb i Hendi. Bam cIeNyET BHNMaTeNbHO npOHTaTb HacToaUIO nHcTpkyu IOJIb30BaTeJRA BO I36eKaHne NOBpeKdEHHa MaUNHb I pe3yIbTaTe He npaBnBHo JkCnIyatauIN. Oco6eHNO peKOMeHyem O3HaKOMtbcra C npdeynpeXdEHHaMn.

ПразвILA Тхнки 6e3oNaChocTN

• UcTpoIcTBo IpeHa3HaueHcIy IcNoIb3OBaHnIa ChapxN IIN B XOpOIO BeHTNIpyEmblX MeCTax, OHO He IdoJXHo yCTaHaBJIbBaTbcra IIN IcNoIb3OBaTbcra B 3aKpbITbIX NOMEUeHnX.
• 3aMeHy ra30BbIX 6aJIIOHOB npoBOJNTb B xOpoIoo npoBeTpNBaeMbIX NOMEueHnIx, BdaJIY OT nCTOuHNKOB BO3rOpAHnI.
  XpaHnte ra3OBbI 6aJIIOH Ha OTKpbITOM B03dUxE IIN B XOPOIo npoBeTpNBaEmbIX NOME UeHNJx.
• UcTpoIcTBo MoXHO XpaHITb B NOMEUeHnX TOnbKO NocJIe OTKJIuOeHnY IN ChrTnY CyCTpoI CTBa Ra30BOrO 6aJIloHa.
  He nepemeaTe yctpoiCTBO, KOrda OHO BkIooHcNoBCKope nocJe BbIKIOueHnna, npexde yem OHO NOLHOCTbU He OCTbIHet.
  He nbitaiTecb nepedeIbIbAtyCTpoiCTBO kaKIM-1n6o 6pa30m. He nepeKpaIbAaTe Kopnyc paINaTopa, naHelb ynpaBLeHnI nn OtpaxaTeJI.
  He 3aKpbIbaiTe BeHTnJIaIcHbIe OTBepCTnKopnyCa bAIIoHa.
• UcTpoICTBO DoJIxHo 6bITb yCTaHOBneH, a Ra3OBbI 6aJIIOH DoJIxHe H xpaHHTbcra B COOTBeT CTBnC DeIcTBByUOuIMN npabUNaMn.
• Перацпсшем устюгва, зашиты вентиль ra30вого бално на пл peуктора.
• IcnoIb3yIe ToIbKO TaKo TnI Ra3a, KoTOpBiy yKa3aH n3rOToBHTeJeM.
• PeMoHT MoKet BbIIOJIHЯTbcra TOnbKO KBaJIuΦNcIpuBaHHbIM CneUaJIncTOM NO O6CnyJH BaHnIO.
  BcIyue cIbHoro BeTa 6yIbTe BnMaTeIbHbI, UTo6bl yCtpoiCTBO He HaKeHHIOscB.
• Y6eIntecb,чTo npoklaJa paedyKTopa npaBnIbHo yctaHOBJeHa N MOKeT BblOJIHЯTb CBOIO ΦyHKcIHO.
• Послеспобзовая, поектося поау газа вентлием пл peуктором.
  He nCnoJIb3yIte yCTpoIcTBo, noka BCE coeINHeHn He 6yIyT npOBepHbHa hAInuHne yTeueK.
  Bcnyae yTeuKn r3a, He noIb3yIeTc b ycTroNCTBOM. EcIn yCtroNCTBO BkIoueNo, nepe KpoIte nOdaCy r3a, npOBepbTe n UcTpaHnTe NobpeXdEHHa NpeEd NOBTOpHbIM 3aNyckom.
• Γa3OByU yctaHOBky nII nIbKn IJIaHr npOBepRyTe Odn H pa3 B MeCra n KaJdbY pa3, KOrda Bbl 3aMeHReTe 6aILOH.

• Tpybchte nii rnbkei 3aehnre B yctahOBHeHbI nepnoBvpeMeHn oHn pa3 B roD. B cooTBeCTBn co cTaHdApToM EN16436:2014, n6kn uHaHr He cJeDuYepactaRnBaTb 6Olee Yem Ha 1,5 M.
  Bcnyae ype3mepHoro n3Hoca nn nCTnpaHnra 7laHroB,nn nmeoJceOcra nobpeKde Hnra,3aMeHnte nx nepei 3aynckom yctahOBKn.Hobar npoBoDKa doJxHa 6bItb BbINOJIHeHa B COOTBeTCTBnC INHCTpyKzmaMn n3rTOBNTeJIa.

• HarpeBaTeIbdoJxH6bITb npOBepen npeed nCnoJIb3OBAHNem I, no KpaHne Mepe, OIN H pa3 B rOd KBaIINΦnIupoBaHHbIM CneIaJIncTOM NO 06cIyXnBaHHIO. YcTpoIcTBO MoKet Tpe6oBaTb 6oJIe e qactOn yIcTKN. Heo6xoIIMO, yTo6bl OTceK ynpabJeHna, ropeJa n KaHaJIbI cInpKUJIaIIN BO3dYxa B yCTpOJCTBe BCErda 6bln YIcTbIMN.

• CnéduyET HemeIeHNO BbIKIouHTb I npOBepNTb yCTpoIcTBo, ecn npOn3oIeT KaKaJ-Ni4 60 n3 cIeDyUOxNxCITyau:

UyBCTByeTc3aPaxra3aN BnHbI INHTehCINBHbI JeNTbI KOHUnKII PJIaMeHN.
HarpBaTeIb He IocTnraeT HxKHO TEmpeaTypbI. TemepaTpa Hxke 5° C npINBeTeK cnXKeHHIO NOTOKa TeIIa, a ycToPOCTBO He 6yJeT pa6oTaTB DOJXHbIM o6pa3OM.
YcTpoiCTBO NaHnHaet BbIaBaTb NOTpeCKNBAIOUe 3ByKn (He6oJIbShne TpeCKn nocJe BblKlIOueHnY cTpoiCTBa - 3TO HopMaJIbHOe ABlJeHne).

• PeñyKTOp i N IaHn NiMeCTnB BdaI N O T TpaHCnOpTHbIX MapwpyTOB, rIe JIOI MOrYT CNOTKHyTbCra O HNX I BdaI N OT MeCT, B KOTopbIX IlaHr MoXeT 6bITb ClyuAHO NOBpeJxDeH.
• Bce əkpaHbɪ n ἀpyrne πpeðoxpahnteJIbHbIe yCTpoɪCTBa, chTbIe BO BpeM rTexHnueckOrO o6cIyXKBaHnry, yCTaHOBNTe CHOBa nepeɪ nCπoJIb3OBAHNem yCTpoɪCTBa.
  -ДетииВЗрослье ДолжныбытпpeунржденblобonaCHOТС,CBЯЗано CBвICOKOI Temператуpoи NOBERXHOCTN.Они ДOLЖны_DEржаться поальше OT yCTpoINCTBa,чTOБИ n36жать OXXORB nII N BOCПамeHeHЯ ODExDbl.
• MaJIeHbKHe DeTn I DoMaUHHe XINBOTHbI DOJXHbI HaxOJNTbcr PoI npICMOTpOM, KOrDa OHN HaxOJaTcB MecTe, rIe npIMeHReTcYCTpoIcTBo.
  Ha yctpoicTBe n B HeNocpeiCTBeHHoB 6JIu3OCTn OTe HrO HeJb3aBeMaTaB nn NOMEuaTb oJeKdy, nn npyIne rOpUoyne MaTePnaJIbl.
  He klaInte npedMeTbHa yctpoNCTBO n He onnpaTe o Hero. HeKOTOpBie BeIecTBA nII npedMeTb, xpaHЯIuecB6IIm3n IIMn PoD yctpoNCTBOM 6yDeT POBePraTbcR B03dE'CTBIO TeIJa N MOrTy CepBe3HO NOBpeIITbcr.
  He nCnoJIb3yIe n He xpaHInTe rOpUcne BeIecTBA pIaOM cyCTpoIcTBOM.
  He noIb3yInTeScb a3pO30JMyn B6Jn3n yCTpoiCtBa, KOrDa OHO BKJIoueHo.
• Bcerda coxpanyIte dNCTaHcNIO He meHee 0,9M MeJNy yCtpoiCTBOM n rOpUOuIMMaTe pnaJAMn.
• Bcerda yctaHaBnBaIte yctpoiCTBO Ha TBepdoi, poBHOI NOBepxHocTN. B xopoio BeHTNlnpyemom NOMEeHN IOnJXHO 6bITb He MeHee 25% OTKpbToI NIOuaDN, KOtopaYABJIaETcra CymMOI NOBepxHocTN CTeh.
• Инжектор данно устpoиства He явяется сьемнь IM 和 может моHTирова tc RAJIbko пюзводпелем. 3anpeшаetся поевODNTb данhoe устpoистBO c OДНOrO Давлиеля ra3a на другoe.
  3aPpeuaetcnoCoeHnTb ra3OBbI bAIIoN K yCTpoiCTBy Hapmyo 6e3 peyIaTopa.
  -При установке raztовою баллonaе erо HeobхODIMо рпкрпNTь с помоцью ремня Вун Три Корпуca.

Ha3haeHne yctpoNCTBa

• UcpoCTBO npedHa3HaueHo dI npoecno-HaHbHO ICNoB3OBAHn I MoXe TcNpyaTnpoBaTbCra TObKO KBaHnHnUPOBaHHbIMN JIObMn.

• 06opyuOBAHnepaHa3HaueHoIpa6oTbToJbKO Ha OTKpbITOM B03dyxE NIN B XopoWOnpOBeTpnaBaembx NomeuEHNx. JIO6oe DpyroEncNoB3OBAHnE MoKeT NOBpeNTb np6Op NInCTaTB pNCHHO TpaBMbl.

• Испльбоване пибopa в Кaknx-ln60 Дpyг nx целax может расматрься Кк Heцелево испльбованe. Пльзовать Heceт endHOnu- Hyю OTBeTCTBeeHOCt b 3a HeHaДnexkaUee Испль- Зованe пибopa.

Cnncok deTaJei

Kpenkmb Maepnan, KOTOpB NoCTabJIeTcB KOMNKeTe:

• BnHTbM5x12 (5 wt.) n ⅢaH6bM5 (5 wt.) dIy MoTata Ka 3aHne NaHeN KOpnyCa n OchoBaHna.
• BnHTbM5x12 (5 wt.) u wai6bM 5 (5 wt.) dny moHTaKa 3aHe n aHEn KOpnyca u Kpbuikn Kopnyca .
• BnHTbM5x12 (3 wt.) n wai6bM 5 (3 wt.) dny moHTaxa cToiKn.
• BnHTbM6x12{4wt.}ишa6bM6{4wt.}дя мотракастони кршкк корпуca.
  BnHTbM6x8 [9 wt.] 6apaawkoBbie raikn M6 (3 wt.) n wai6bM6 (3 wt.) nla MoTaxa oTpaxaTeJIa.
• BnHTbM5x10 (3 wt.) u wai6bM 5 (3 wt.) dny moHTaxa rnaBHOI ropeJKN n cToKn.
• BnHTbM5x12 (6 wt.) uwaH6bM5 (6 wt.) dny MOHTaKa KPOHHTeHOB n OCHOBAHNA
• BnHTbM8x12 (2 wt.) n wai6bM8 (4 wt.), n raiKu M8 (2 wt.) dJa MoTaxka Kojc.
