SP 16.000 Flood Box - αντλία Kärcher - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Υποβρύχια αντλία / αντλία βρώμικου νερού
Μοντέλο	SP 16.000 Flood Box
Μάρκα	Kärcher
Μέγιστη παροχή	16.000 l/h
Μέγιστο ύψος άντλησης	8 m
Μέγιστη πίεση	0,8 bar (0,08 MPa)
Μέγιστο βάθος βύθισης	7 m
Επιτρεπόμενα μέσα άντλησης	Γλυκό νερό, ελαφρώς μολυσμένο νερό (σωματίδια έως 20 mm), νερό πισίνας, διάλυμα πλυσίματος
Θερμοκρασία μέσου	5 °C έως 35 °C
Ονομαστική τάση	230-240 V
Συχνότητα δικτύου	50 Hz
Ονομαστική ισχύς	550 W
Βάρος (χωρίς αξεσουάρ)	4,9 kg
Βαθμός προστασίας	IPX8 (μόνιμα κάτω από το νερό)
Σύνδεση καλωδίου	Καλώδιο τροφοδοσίας με φις, μήκος δεν αναφέρεται (τυπικά 10 m)
Διακόπτης πλωτήρα	Ναι, ρυθμιζόμενο ύψος για αυτόματη λειτουργία
Δυνατότητες σύνδεσης	Σύστημα Quick-Connect για σωλήνες 1", 1 ¼", 1 ½"; προαιρετικά G 1" με βαλβίδα αντεπιστροφής
Υπολειπόμενο ύψος άντλησης (χειροκίνητα)	25 mm
Ελάχιστο ύψος υγρού (χειροκίνητα)	60 mm
Περιεχόμενα συσκευασίας	Αντλία, σύνδεσμος G 1 ½, εξάρτημα σύνδεσης αντλίας, εγχειρίδιο χρήσης
Συντήρηση	Χωρίς συντήρηση· μετά τη χρήση ξεπλύνετε με καθαρό νερό
Κατάλληλο για	Πλημμύρες, εκκένωση δεξαμενών, πηγάδια, βάρκες
Εγγύηση	Εγγύηση κατασκευαστή σύμφωνα με τους όρους της Kärcher

Συχνές ερωτήσεις - SP 16.000 Flood Box Kärcher

Ποια υγρά μπορεί να αντλήσει η Kärcher SP 16.000 Flood Box;

Η αντλία είναι κατάλληλη για γλυκό νερό, ελαφρώς μολυσμένο νερό (σωματίδια έως 20 mm), νερό πισίνας με σωστή δοσολογία πρόσθετων και διάλυμα πλυσίματος. Δεν είναι κατάλληλη για εκρηκτικά, εύφλεκτα ή διαβρωτικά υγρά, λίπη, λάδια, αλμυρό νερό και λύματα από τουαλέτες.

Ποια είναι η μέγιστη παροχή και το μέγιστο ύψος άντλησης;

Η μέγιστη παροχή είναι 16.000 l/h, το μέγιστο ύψος άντλησης 8 m. Η πραγματική απόδοση εξαρτάται από τη διάμετρο και το μήκος του σωλήνα.

Μπορεί η αντλία να λειτουργεί συνεχόμενα;

Όχι, η αντλία δεν είναι σχεδιασμένη για συνεχή λειτουργία (π.χ. κυκλοφορία σε λίμνες) ή μόνιμη εγκατάσταση. Η συνεχής λειτουργία μπορεί να προκαλέσει ζημιές.

Πώς συνδέω τον σωλήνα στην αντλία;

Η αντλία διαθέτει σύστημα Quick-Connect. Βιδώστε το εξάρτημα σύνδεσης αντλίας G 1 ½ στον σύνδεσμο, τοποθετήστε τον σωλήνα πάνω στο εξάρτημα και στερεώστε το με έναν σφιγκτήρα σωλήνα. Στη συνέχεια, τοποθετήστε τον σύνδεσμο στο Quick-Connect μέχρι να κουμπώσει.

Λειτουργεί η αντλία αυτόματα;

Ναι, στην αυτόματη λειτουργία ο διακόπτης πλωτήρα ενεργοποιεί την αντλία όταν η στάθμη υγρού φτάσει το ύψος ενεργοποίησης και την απενεργοποιεί όταν πέσει κάτω από το ύψος απενεργοποίησης. Η ρύθμιση ύψους του πλωτήρα μπορεί να προσαρμοστεί.

Πόσο βαθιά μπορεί να βυθιστεί η αντλία στο νερό;

Το μέγιστο βάθος βύθισης είναι 7 m.

Τι κάνω αν η αντλία λειτουργεί αλλά δεν αντλεί;

Πιθανές αιτίες: αέρας στην αντλία (τραβήξτε και συνδέστε ξανά το φις πολλές φορές), φραγμένη περιοχή αναρρόφησης (καθαρίστε), πολύ χαμηλή στάθμη υγρού σε χειροκίνητη λειτουργία (βυθίστε την αντλία βαθύτερα).

Πώς καθαρίζω την αντλία μετά τη χρήση;

Μετά την άντληση βρώμικου νερού ή με πρόσθετα, ξεπλύνετε αμέσως με καθαρό γλυκό νερό. Για να το κάνετε, αφήστε την αντλία να λειτουργήσει με καθαρό νερό, στη συνέχεια αποσυνδέστε το φις και καθαρίστε τις συνδέσεις. Σκουπίστε εξωτερικά με ένα μαλακό πανί.

Απαιτείται προστασία από τον παγετό;

Ναι, η αντλία πρέπει να προστατεύεται από τον παγετό. Πριν από την αποθήκευση, αδειάστε εντελώς και στεγνώστε, φυλάξτε σε μέρος χωρίς παγετό. Ο παγετός μπορεί να προκαλέσει ζημιές.

Ποια αξεσουάρ είναι διαθέσιμα;

Γνήσια αξεσουάρ της Kärcher, π.χ. ένα εξάρτημα σύνδεσης αντλίας G 1 (6.997-359.0) με βαλβίδα αντεπιστροφής για μικρότερους σωλήνες, καθώς και ένα προφίλτρο για λεπτότερα σωματίδια. Πληροφορίες στο www.kaercher.com.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SP 16.000 Flood Box Kärcher

Γενικές υποδείξεις.... 55

Προβλεπόμενη χρήση 55

Διαβαθμίσεις κινδύνων 55

Προστασία του περιβάλλοντος 55

Παρελκόμενα και ανταλλακτικά...... 56

Παραδοτέος εξοπλισμός.... 56

Εγγύηση 56

Περιγραφή συσκευής.... 56

'Εναρξη χρήσης 56

Λειτουργία...... 57

Φροντίδα και συντήρηση 58

Μεταφορά 58

Αποθήκευση 58

Βοήθεια σε περίπτωση βλάβης 58

Τεχνικά στοιχεία 59

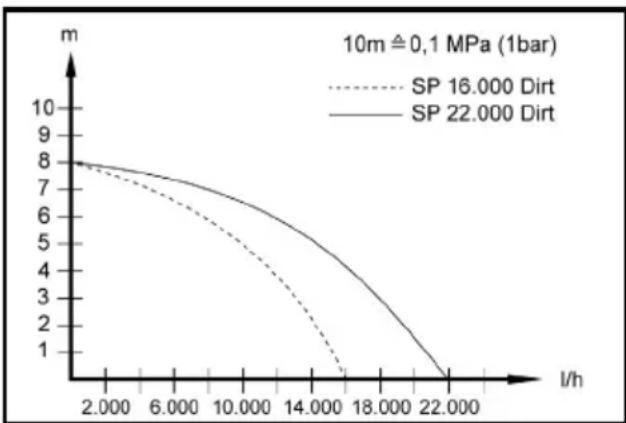

Βελτιστοποίηση της παροχής 59

Δήλωση συμμόρφωσης ΕΕ 59

Γενικές υποδείξεις

Πριν από την πρώτη χρήση της συσκευής, διαβάστε αυτές τις γνήσιες οδηγίες χρήσης καθώς και τις

συνοδευτικές υποδείξεις ασφαλείας. Εφαρμόζετε αυτές τις οδηγίες.

Φυλάξτε τα δύο βιβλιαράκια για μεταγενέστερη χρήση ή για τον επόμενο ιδιοκτήτη.

Προβλεπόμενη χρήση

Χρησιμοποιείτε τη συσκευή αποκλειστικά για την ιδιωτική σας κατοικία.

Προβλεπόμενη χρήση:

- Αποστράγγιση τμημάτων κτιρίου σε περίπτωση πλημμύρας

• Άντληση και απάντληση δοχείων

- Λήψη νερού από πηγάδια και φρεάτια

- Άντληση γλυκού νερού από βάρκες και κότερα Υποδείξεις για τον τρόπο λειτουργίας βλ. κεφάλαιο Λειτουργία.

Επιτρεπόμενα αντλούμενα υγρά

⚠️KINDYNOΣ

Κίνδυνος θανάτου και ζημιάς κατά την άντληση εκρηκτικών, εύφλεκτων ή ακατάλληλων ουσιών!

Εύφλεκτες ή εκρηκτικές ουσίες μπορεί να αναφλεγούν ή να εκραγούν.

Οι ακατάλληλες ουσίες μπορεί να προκαλέσουν ζημιά στην αντλία.

Μην αντλείτε εκρηκτικά, εύφλεκτα ή διαβρωτικά υγρά ή αέρια (π.χ. καύσιμα, πετρέλαιο, νιτροδιαλυτικό) και μην

αντλείτε λίπη, έλαια, αλμυρό νερό ή λύματα από εγκαταστάσεις τουαλέτας ή νερό που έχει χαμηλότερη ρευστότητα από το καθαρό νερό. Επιτρεπόμενα αντλούμενα υγρά:

- Γλυκό νερό μέχρι ενός ορισμένου βαθμού ρύπανσης.

SP 16.000 Dirt:

Νερό με βαθμό ρύπανσης μέχρι μέγεθος κόκκων 20 mm

SP 22.000 Dirt:

Νερό με βαθμό ρύπανσης μέχρι μέγεθος κόκκων 30 mm

- Νερό πισίνας με την προβλεπόμενη δοσολογία πρόσθετων.

- Σαπουνάδες πλυσίματος, π.χ. από διαρροές πλυντηρίων ρούχων. Στη συνέχεια ξεπλύνετε και καθαρίστε την αντλία με καθαρό νερό, βλέπε κεφάλαιο Πλύση και καθαρισμός.

- Η θερμοκρασία των αντλούμενων υγρών πρέπει να κυμαίνεται μεταξύ 5 °C και 35 °C.

Ακατάλληλη χρήση

ΠΡΟΣΟΧΗ

Κίνδυνος ζημιάς λόγω παγετού!

Η λειτουργία κατά τη διάρκεια παγετού μπορεί να προκαλέσει ζημιά στη συσκευή.

Συσκευές που δεν έχουν αδειάσει τελείως μπορούν να υποστούν ζημιά από τον παγετό.

Ποτέ μην λειτουργήσετε τη συσκευή με συνθήκες παγετού.

Προστατέψτε τη συσκευή από την παγωνιά.

ΠΡΟΣΟΧΗ

Κίνδυνος ζημιάς σε περίπτωση συνεχούς λειτουργίας!

Η συσκευή δεν είναι κατάλληλη για αδιάλειπτη συνεχή λειτουργία.

Μην λειτουργείτε τη συσκευή συνεχώς για μεγάλα χρονικά διαστήματα (π.χ. συνεχής λειτουργία ανακύκλωσης σε τεχνητές λίμνες) ή ως σταθερή εγκατάσταση (π.χ. ως μονάδα ανύψωσης, αντλία σιντριβανιού).

Υπόδειξη

Ο κατασκευαστής δεν ευθύνεται για ενδεχόμενες ζημιές, που οφείλονται σε εσφαλμένη χρήση ή σε λάθος χειρισμό.

Διαβαθμίσεις κινδύνων

⚠️KINDYNOΣ

- Υπόδειξη άμεσου κινδύνου, ο οποίος οδηγεί σε σοβαρούς τραυματισμούς ή θάνατο.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

- Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς ή θάνατο.

ΔΠΡΟΣΟΧΗ

- Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία μπορεί να οδηγήσει σε ελαφρείς τραυματισμούς.

ΠΡΟΣΟΧΗ

- Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία μπορεί να οδηγήσει σε υλικές ζημίες.

Προστασία του περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Απορρίπτετε τις συσκευασίες με περιβαλλοντικά ορθό τρόπο.

Οι ηλεκτρικές και ηλεκτρονικές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά και, συχνά, εξαρτήματα όπως μπαταρίες απλές, επαναφορτιζόμενες ή λάδια, τα οποία σε περίπτωση λανθασμένης χρήσης ή απόρριψης μπορούν να θέσουν σε κίνδυνο την ανθρώπινη υγεία και το περιβάλλον. Ήστόσο, αυτά τα συστατικά είναι απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπτεται να απορρίπτονται μαζί με τα οικιακά απορρίμματα.

Υποδείξεις σχετικά με συστατικά (REACH)

Ενημερωμένες πληροφορίες σχετικά με τα συστατικά είναι διαθέσιμες στη διεύθυνση: www.kaercher.com/REACH

Παρελκόμενα και ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια ανταλλακτικά, καθώς αυτά εγγυώνται την ασφαλή και απρόσκοπτη λειτουργία της συσκευής.

Πληροφορίες σχετικά με τα παρελκόμενα και τα ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com.

Παραδοτέος εξοπλισμός

Ο παραδοτέος εξοπλισμός της συσκευής απεικονίζεται επάνω στη συσκευασία. Κατά την αφαίρεση από τη συσκευασία ελέγξτε την πληρότητα των περιεχομένων. Σε περίπτωση που λείπουν παρελκόμενα ή έχουν προκληθεί ζημιές κατά τη μεταφορά, ενημερώστε τον προμηθευτή σας.

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι οποίοι εκδίδονται από την αρμόδια εταιρεία διανομής μας. Τυχόν βλάβες στη συσκευή σας επιδιορθώνονται από εμάς χωρίς χρέωση εντός της προθεσμίας εγγύησης, εφόσον οφείλονται σε σφάλμα υλικού ή κατασκευής. Σε περίπτωση εγγύησης απευθυνθείτε στον προμηθευτή σας ή το πλησιέστερο εξουσιοδοτημένο συνεργείο, προσκομίζοντας το παραστατικό της αγοράς. (για διευθύνσεις βλέπε την πίσω σελίδα)

Περιγραφή συσκευής

Για τα σχήματα δείτε τις σελίδες εικόνων Εικόνα Α

① Λαβή μεταφοράς
② Καλώδιο ηλεκτρικής σύνδεσης με φις
③ Αυτόματη διάταξη εξαέρωσης
④ Quick-Connect
⑤ Τεμάχιο σύνδεσης αντλίας G 1 ½ (σύνδεση σωλήνων 1", 1 ¼" και 1 ½" και σπείρωμα G 1 ½)

⑥ Στόμιο σύνδεσης (σπείρωμα G 1 ½)

⑦ Ασφάλεια (πλωτηροδιακόπτης)

⑧ Ρύθμιση ύψους (πλωτηροδιακόπτης)

⑨ Πλωτηροδιακόπτης

⑩ *Τεμάχιο σύνδεσης αντλίας G 1 (σύνδεση ελαστικού σωλήνα ¾" και 1" και σπείρωμα G 1)

⑪*Βαλβίδα αντεπιστροφής

⑫ G 1 - Βιδωτό ρακόρ (SP 16.000 Dirt)

⑬ Πρώτο φίλτρο (SP 22.000 Dirt)

* Δεν περιλαμβάνεται στο παραδοτέο υλικό.

'Εναρξη χρήσης

⚠️KINDYNOΣ

Κίνδυνος ηλεκτροπληξίας και τραυματισμού!

Η συσκευή περιέχει ηλεκτρικά και μηχανικά εξαρτήματα. Πριν από τη συναρμολόγηση, την αποσυναρμολόγηση ή τον καθαρισμό αποσυνδέετε πάντα τη συσκευή από το ηλεκτρικό ρεύμα.

Υπόδειξη

Όσο μικρότερο είναι το μήκος και μεγαλύτερη η διάμετρος του ελαστικού σωλήνα, τόσο υψηλότερος είναι ο ρυθμός παροχής.

Για να αποφύγετε την απόφραξη της αντλίας σε ελαστικούς σωλήνες διαμέτρου μικρότερης από 1 ¼", χρησιμοποιήστε ένα πρώτο φίλτρο.

• SP 16.000 Dirt ειδικά παρελκόμενα
- SP 22.000 Dirt ενσωματωμένο στο πόδι στήριξης Η σύνδεση της αντλίας είναι εξοπλισμένη με κουμπωτό σύστημα (Quick-Connect).

Το στόμιο με τεμάχιο σύνδεσης G 1 ½ και το βιδωτό ρακόρ G 1 παραδίδονται χωρίς συναρμολόγηση μαζί με τη συσκευή.

Υπόδειξη

Στο τεμάχιο σύνδεσης G 1 ½ της αντλίας μπορούν να συνδεθούν ελαστικοί σωλήνες με διάμετρο 1", 1 ¼" και 1 ½".

Για να γίνεται άντληση κόκκων επιθυμητού μεγέθους πρέπει να επιλεγεί ελαστικός σωλήνας με επαρκή διάμετρο και το κομμάτι σύνδεσης G 1 ½ της αντλίας να κοντύνει αντίστοιχα στις εγκοπές. Ακόμη και για μικρότερα μεγέθη κόκκων συνιστάται μεγαλύτερη διάμετρος ελαστικού σωλήνα, ώστε να είναι εφικτή μεγάλη ποσότητα ροής.

Σύνδεση ελαστικού σωλήνα στην αντλία κατά τη χρήση ελαστικού σωλήνα 1", 1 ¼" ή 1 ½":

1 Βιδώστε το τεμάχιο σύνδεσης G 1 ½ της αντλίας στο στόμιο σύνδεσης. Εικόνα Β
2 Σπρώξτε τον σφιγκτήρα πάνω στον ελαστικό σωλήνα.
3 Σπρώξτε τον ελαστικό σωλήνα στο τεμάχιο σύνδεσης G 1 ½ και στερεώστε τον με κατάλληλο σφιγκτήρα.
4 Σπρώξτε το στόμιο σύνδεσης στο Quick-Connect. Εικόνα Κ

Σύνδεση ελαστικού σωλήνα στην αντλία κατά τη χρήση ελαστικού σωλήνα ³/⁴" ή 1" (SP 16.000 Dirt):

1 Βιδώστε το ρακόρ G 1 στο στόμιο σύνδεσης.
2 Τοποθετήστε το ειδικό εξάρτημα σύνδεσης αντλίας G 1 (6.997-359.0 τεμάχιο σύνδεσης G 1 (33,3 mm) με βαλβίδα αντεπιστροφής - δεν περιλαμβάνεται στην παράδοση) στο ракόρ G 1:
a Τοποθετήστε τη βαλβίδα αντεπιστροφής στο ρακόρ G 1 έτσι ώστε να είναι ευανάγνωστη η επιγραφή "UP".
b Βιδώστε το τεμάχιο σύνδεσης G 1 της αντλίας στο ρακόρ G 1.

3 Σπρώξτε τον σφιγκτήρα πάνω στον ελαστικό σωλήνα.

4 Σπρώξτε τον ελαστικό σωλήνα στο τεμάχιο σύνδεσης G 1 της αντλίας και στερεώστε τον με κατάλληλο σφιγκτήρα.

5 Σπρώξτε το στόμιο σύνδεσης στο Quick-Connect. Εικόνα Κ

Ρύθμιση / βύθιση αντλίας:

1 Συνδέστε τον ρυθμιστή ύψους του πλωτηροδιακόπτη στην ασφάλεια.

Εικόνα D

2 Τοποθετήστε την αντλία με ασφάλεια σε σταθερό έδαφος μέσα στο αντλούμενο υγρό ή βυθίστε την με συρματόσχοινο που είναι στερεωμένο στη λαβή μεταφοράς.

Υπόδειξη

Το σημείο αναρρόφησης δεν επιτρέπεται να φράζει από ακαθαρσίες. Εάν το έδαφος είναι λασπωμένο, τοποθετήστε την αντλία σε ένα τούβλο ή κάτι παρόμοιο. Βεβαιωθείτε πως η αντλία είναι οριζόντια. Μην μεταφέρετε την αντλία κρατώντας την από το καλώδιο ή τον ελαστικό σωλήνα.

Λειτουργία

⚠️KINDYNOΣ

Θανάσιμος κίνδυνος λόγω ηλεκτροπληξίας!

Κατά το άγγιγμα ηλεκτροφόρων εξαρτημάτων υπάρχει κίνδυνος θανάτου από ηλεκτροπληξία.

Κατά τη διάρκεια της λειτουργίας, μην αγγίζετε το συρματόσχοινο που είναι προσαρτημένο στη λαβή μεταφοράς ούτε κάποια αντικείμενα που έρχονται σε επαφή με το αντλούμενο υγρό (π.χ. σωληνώσεις που προεξέχουν στο αντλούμενο υγρό, κιγκλιδώματα) και μην απλώνετε το χέρι σας μέσα στο αντλούμενο υγρό.

Αυτόματη διάταξη εξαέρωσης

1. Όταν η στάθμη του υγρού είναι χαμηλή, ο αέρας που αναρροφάται ή υπάρχει στην αντλία διαφεύγει μέσω της αυτόματης διάταξης εξαερισμού. Εκτός από τον αέρα, μπορεί να εξέλθει και υγρό.
   Εάν η αντλία παρουσιάσει προβλήματα αναρρόφησης όταν η στάθμη του υγρού είναι χαμηλή, αποσυνδέστε την από την πρίζα και συνδέστε την επανειλημμένα προκειμένου να βοηθήσετε τη διαδικασία αναρρόφησης.

Εικόνα Ε

Αυτόματη λειτουργία

1. Ρυθμίστε τον πλωτηροδιακόπτη μέσω του ρυθμιστή ύψους και μέσω του μήκους του καλωδίου.

Υπόδειξη

Όταν η αντλία λειτουργεί χωρίς επιτήρηση, να θέτετε πάντα τον πλωπηροδιακόπτη στην ανώτατη θέση, ώστε να διασφαλίζεται η αξιόπιστη απενεργοποίηση της αντλίας.

Εικόνα Τ

Υπόδειξη

Εάν η αντλία είναι ρυθμισμένη στη χαμηλότερη θέση, ρυθμίστε το μήκος του καλωδίου μεταξύ του πλωτηροδιακόπτη και της ασφάλειας στα 2,5 cm, βλέπε σημάδι στο καλώδιο.

Εικόνα G

1. Συνδέστε το φις ρεύματος στην πρίζα.

Υπόδειξη

Στην αυτόματη λειτουργία, ο πλωτηροδιακόπτης ελέγχει αυτόματα τη διαδικασία άντλησης.

Η αντλία ενεργοποιείται μόλις ο πλωτηροδιακόπτης φτάσει στο ύψος ενεργοποίησης λόγω της ανόδου της στάθμης του υγρού.

Η αντλία απενεργοποιείται μόλις ο πλωτηροδιακόπτης φτάσει στη στάθμη απενεργοποίησης λόγω πτώσης της στάθμης του υγρού.

Πρέπει να διασφαλίζεται η ελεύθερη κίνηση του πλωτηροδιακόπτη.

Το μήκος του καλωδίου μεταξύ του πλωτηροδιακόπτη και της ασφάλειας πρέπει να είναι τουλάχιστον 2,5 cm.

'Υψος ενεργοποίησης / ύψος απενεργοποίησης (πλωτηροδιακόπτης στην κατώτατη θέση):

Min / Max SP 16.0	00 Dirt SP 22.000	Dirt
Υψος ενεργοποίησης cm*	18 / 21 20 / 24
Υψος απενεργοποίησης cm*	4 / 12 6 / 15

Υψος ενεργοποίησης / ύψος απενεργοποίησης (πλωτηροδιακόπτης στην ανώτατη θέση):

Min / Max SP 16.0	00 Dirt SP 22.000	Dirt
Υψος ενεργοποίησης cm*	28 / 31 33 / 36
Υψος απενεργοποίησης cm*	14 / 22 19 / 27

* Τα ύψη ενεργοποίησης/απενεργοποίησης διαφέρουν ανάλογα με τη θέση του πλωτηροδιακόπτη και το μήκος του καλωδίου μεταξύ πλωτηροδιακόπτη και ασφάλειας. Συνιστούμε τη διατήρηση του προκαθορισμένου μήκους καλωδίου.

Χειροκίνητη λειτουργία

Υπόδειξη

Στη χειροκίνητη λειτουργία, η αντλία παραμένει συνεχώς ενεργοποιημένη. Προκειμένου στη χειροκίνητη λειτουργία η αντλία να κάνει αναρρόφηση αυτόνομα, η στάθμη του υγρού πρέπει να είναι τουλάχιστον 60 mm (SP 16.000 Dirt) ή 50 mm (SP 22.000 Dirt). Η αντλία μπορεί να αντλήσει υπολειπόμενο υγρό ύψους μέχρι 25 mm (SP 16.000 Dirt) ή 35 mm (SP 22.000 Dirt). Το αναγραφόμενο ύψος υπολειπόμενου υγρού επιτυγχάνεται μόνο σε χειροκίνητη λειτουργία. Πρέπει να διασφαλίζεται η ελεύθερη κίνηση του πλωτηροδιακόπτη.

1. Στερεώστε τον πλωτηροδιακόπτη στην ασφάλεια έτσι ώστε να δείχνει προς τα πάνω.

Εικόνα Η

ΠΡΟΣΟΧΗ

Κίνδυνος ζημιάς σε περίπτωση ξηρής λειτουργίας!

Η ξηρή λειτουργία οδηγεί σε αυξημένη φθορά της αντλίας.

Μην αφήνετε την αντλία χωρίς επίβλεψη κατά τη διάρκεια της χειροκίνητης λειτουργίας.

Σε περίπτωση ξηρής λειτουργίας, αποσυνδέστε αμέσως το φις από την πρίζα.

1. Συνδέστε φις ρεύματος στην πρίζα.

Τερματισμός λειτουργίας

1. Αποσυνδέστε το φις από την πρίζα. Η συσκευή σταματά.

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιάς!

Κίνδυνος πρόκλησης ζημιάς λόγω αποξηραμένων ρύπων ή πρόσθετων ουσιών.

Μετά από κάθε χρήση ξεπλένετε και καθαρίζετε αμέσως τη συσκευή.

1. Εάν έχει αντληθεί βρώμικο υγρό ή υγρό με πρόσθετα, ξεπλύνετε και καθαρίστε τη συσκευή

αμέσως μετά το τέλος της λειτουργίας, βλέπε κεφάλαιο Πλύση και καθαρισμός.

1. Αδειάστε και αφήστε να στεγνώσουν η συσκευή και τα εξαρτήματα.

Φροντίδα και συντήρηση

⚠️KINDYNOΣ

Κίνδυνος ηλεκτροπληξίας και τραυματισμού! Η συσκευή περιέχει ηλεκτρικά και μηχανικά εξαρτήματα. Ο καθαρισμός και η συντήρηση δεν επιτρέπεται να γίνονται από παιδιά.

Πλύση και καθαρισμός

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιάς!

Κίνδυνος πρόκλησης ζημιάς λόγω αποξηραμένων ρύπων ή πρόσθετων ουσιών. Μετά από κάθε χρήση ξεπλένετε και καθαρίζετε αμέσως τη συσκευή.

1 Εάν έχει αντληθεί βρώμικο υγρό ή υγρό με πρόσθετα, η συσκευή πρέπει να ξεπλυθεί στη συνέχεια: Λειτουργήστε τη συσκευή με καθαρό νερό χωρίς πρόσθετα μέχρι να ξεπλυθούν μέσα από αυτήν όλες οι ακαθαρσίες και τα πρόσθετα.

⚠️KINDYNOΣ

Κίνδυνος ηλεκτροπληξίας και τραυματισμού!

Η συσκευή περιέχει ηλεκτρικά και μηχανικά εξαρτήματα. Πριν από τη συναρμολόγηση, την αποσυναρμολόγηση ή τον καθαρισμό αποσυνδέετε πάντα τη συσκευή από το ηλεκτρικό ρεύμα.

2 Αποσυνδέστε το φις από την πρίζα.
3 Πατήστε το κουμπί του Quick-Connect και αφαιρέστε τα στόμια σύνδεσης. Εικόνα C
4 Εάν είναι απαραίτητο, αφαιρέστε τα υπολείμματα από τον ελαστικό σωλήνα και το Quick-Connect.
5 Καθαρίστε το εξωτερικό της συσκευής με ένα μαλακό, καθαρό πανί και καθαρό νερό.
6 Αδειάστε και αφήστε να στεγνώσουν η συσκευή και τα εξαρτήματα.

Συντήρηση

Η συσκευή δεν χρειάζεται συντήρηση.

Μεταφορά

Μεταφορά με το χέρι

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού λόγω σκοντάμματος!

Σε χαλαρά καλώδια και ελαστικούς σωλήνες υπάρχει κίνδυνος τραυματισμού από σκόνταμμα.

Προσέχετε τα καλώδια και τους ελαστικούς σωλήνες κατά τη μετακίνηση της συσκευής.

1. Σηκώστε και μεταφέρετε τη συσκευή από τη λαβή μεταφοράς.

Μεταφορά σε οχήματα

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού, κίνδυνος πρόκλησης ζημιάς!

Κατά τη μεταφορά προσέξτε το βάρος του μηχανήματος. Τοποθετήστε ή στερεώστε τη συσκευή σύμφωνα με τις ισχύουσες οδηγίες, ώστε να μην μπορεί να γλιστρήσει ή να πεταχτεί κατά τη μεταφορά.

1. Κατά τη μεταφορά με οχήματα στερεώστε τη συσκευή σύμφωνα με τις ισχύουσες οδηγίες ώστε να μην γλιστρήσει και να μην πέσει.

Αποθήκευση

ΠΡΟΣΟΧΗ

Κίνδυνος ζημιάς λόγω παγετού!

Αν η συσκευή δεν έχει αδειάσει τελείως, μπορεί να καταστραφεί λόγω παγετού.

Πριν αποθηκεύσετε τη συσκευή και τα αξεσουάρ αδειάστε τα εντελώς.

Προστατέψτε τη συσκευή από την παγωνιά.

Αποθηκεύστε τη συσκευή σε μέρος χωρίς παγετό και όχι σε εξωτερικό χώρο.

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και πρόκλησης ζημιάς!

Σε κεκλιμένες επιφάνειες η συσκευή μπορεί να πέσει. Κατά την αποθήκευση προσέξτε το βάρος της συσκευής.

1. Αδειάστε τελείως την αντλία και τα παρελκόμενα.
2. Αφήστε την αντλία και τα παρελκόμενα να στεγνώσουν.
3. Αποθηκεύετε την αντλία σε χώρο ανθεκτικό στον πάγο.

Βοήθεια σε περίπτωση βλάβης

Οι βλάβες οφείλονται συχνά σε ασήμαντες απίες, τις οποίες μπορείτε να αντιμετωπίσετε μόνοι σας με τη βοήθεια του ακολούθου πίνακα. Σε περίπτωση αμφιβολίας ή σε περίπτωση βλάβης που δεν αναφέρεται εδώ παρακαλούμε να απευθύνεστε στο εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών.

Σφάλμα Αιτία Αντιμετώπιση
Η αντλία λειτουργεί αλλά δεν να κάνει άντληση	Στην αντλία υπάρχει αέρας.	1. Συνδέστε και αποσυνδέστε επανειλημμένα το ηλεκτρικό φις από την πρίζα, μέχρι να αρχίσει αναρρόφηση υγρού.
	Η περιοχή αναρρόφησης έχει βουλώσει.	1. Αποσυνδέστε το φις από την πρίζα.2. Καθαρίστε την περιοχή αναρρόφησης.
	Η στάθμη υγρού είναι πολύ χαμηλή σε χειροκίνητη λειτουργία.	1. Εάν είναι δυνατό, βυθίστε την αντλία βαθύτερα στο υγρό άντλησης, βλ. κεφάλαιο Λειτουργία.

Σφάλμα Αιτία Αντιμετώπιση
Η αντλία δεν ξεκινά ή σταματάει ξαφνικά στη διάρκεια της λειτουργίας	Η ηλεκτρική τροφοδοσία διακόπηκε.	1. Ελέγξτε τις ασφάλειες και τις ηλεκτρικές συνδέσεις.
	Ο θερμοδιακόπτης απενεργοποίησε την αντλία λόγω υπερθέρμανσης.	1. Αποσυνδέστε το φις από την πρίζα.2. Αφήστε την αντλία να κρυώσει.3. Αφαιρέστε τα σωματίδια ρύπων από την περιοχή αναρρόφησης.4. Καθαρίστε την περιοχή αναρρόφησης.5. Αποτρέψτε την ξηρή λειτουργία της αντλίας.
	Τα σωματίδια ρύπων φράζουν την περιοχή αναρρόφησης.	1. Αποσυνδέστε το φις από την πρίζα.2. Καθαρίστε την περιοχή αναρρόφησης.
Η παροχή μειώνεται	Η περιοχή αναρρόφησης έχει βουλώσει.	1. Αποσυνδέστε το φις από την πρίζα.2. Καθαρίστε την περιοχή αναρρόφησης.
Η παροχή είναι πολύ μικρή	Έγινε υπέρβαση του μέγιστου ύψους άντλησης.Η διάμετρος και το μήκος του ελαστικού σωλήνα έχουν επιλεγεί λανθασμένα.	1. Τηρείτε το μέγιστο ύψος άντλησης, βλ. κεφάλαιο Τεχνικά στοιχεία.2. Εάν είναι απαραίτητο, επιλέξτε ελαστικό σωλήνα με μεγαλύτερη διάμετρο ή μικρότερο μήκος, βλ. κεφάλαιο Βελτιστοποίηση της παροχής.
Το Quick-Connect δεν μπορεί να ανοίξει η να κλείσει	Το σύστημα κουμπώματος είναι λερωμένο.	1. Αφαιρέστε το κλιπ.2. Καθαρίστε το κλιπ.3. Τοποθετήστε το κλιπ.

Τεχνικά στοιχεία

		SP16.000Dirt	SP22.000Dirt
Στοιχεία ισχύος συσκευής
Τάση δικτύου	V	230-240	230-240
Συχνότητα δικτύου	Hz	50	50
Ονομαστική ισχύς	W	550	750
Παροχή μέγιστη	l/h	16.000	22.000
Πίεση (μέγ.)	MPa(bar)	0,08(0,8)	0,08(0,8)
Ύψος ανύψωσης (μέγ.)	m	8	8
Βάθος βύθισης (max)	m	7	7
Επιτρεπόμενηθερμοκρασία αντλούμενουυγρού	°C	5...35	5...35
Μέγεθος σωματιδίου(μέγ.) του επιτρεπόμενουαντλούμενου υγρού	mm	20	30
Ελάχιστο ύψος υγρού (μηαυτόματη λειτουργία)	mm	60	50
Ύψος υπολειπόμενουυγρού	mm	25	35
Βάρος (χωρίςπαρελκόμενα)	kg	4,9	6,5

Με την επιφύλαξη τεχνικών αλλαγών.

Βελτιστοποίηση της παροχής

Η παροχή αυξάνεται περισσότερο:

• óso mikrótero είναι το ύψος μεταφοράς,
• όσο μεγαλύτερη είναι η διάμετρος του χρησιμοποιούμενου ελαστικού σωλήνα,
• όσο κοντύτερος είναι ο χρησιμοποιούμενος ελαστικός σωλήνας,
• όσο μικρότερη είναι η απώλεια πίεσης που προκαλεί το συνδεδεμένο εξάρτημα.

Δήλωση συμμόρφωσης ΕΕ

Με το παρόν δηλώνουμε ότι η παρακάτω μηχανή λόγω του σχεδιασμού και του τύπου κατασκευής της καθώς και στην έκδοση την οποία έχουμε διαθέσει στην αγορά πληροί τις σχετικές βασικές απαιτήσεις για την ασφάλεια και την υγεία των Οδηγιών ΕΕ. Σε περίπτωση τροποποίησης της μηχανής που δεν έχει συμφωνηθεί με εμάς, αυτή η δήλωση ακυρώνεται.

Προϊόν: Αντλία

Τύπος: 1.645-xxx

Σχετικές Οδηγίες ΕΕ

2014/35/EE

2014/30/EE

2011/65/EE

2009/125/EK

Κανονισμός(οί) σε εφαρμογή

(EE) 2019/1781

Εφαρμοζόμενα εναρμονισμένα πρότυπα

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

Οι υπογράφοντες ενεργούν κατ' εντολή και με εξουσιοδότηση από το διοικητικό συμβούλιο.

H. Jenner

Υπεύθυνος τεχνικού φακέλου:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
