Produkta tips	Iegremdējamais sūknis / Netīrā ūdens sūknis
Modelis	SP 16.000 Flood Box
Zīmols	Kärcher
Maksimālais padeves daudzums	16.000 l/h
Maksimālais sūknēšanas augstums	8 m
Maksimālais spiediens	0,8 bāri (0,08 MPa)
Maksimālais iegremdēšanas dziļums	7 m
Atļautie sūknējamie šķidrumi	Saldūdens, viegli piesārņots ūdens (daļiņas līdz 20 mm), peldbaseina ūdens, mazgāšanas šķīdums
Šķidruma temperatūra	5 °C līdz 35 °C
Nominālais spriegums	230-240 V
Tīkla frekvence	50 Hz
Nominālā jauda	550 W
Svars (bez piederumiem)	4,9 kg
Aizsardzības klase	IPX8 (pastāvīgi zem ūdens)
Kabeļa pieslēgums	Tīkla pieslēguma kabelis ar spraudni, garums nav norādīts (parasti 10 m)
Pludiņa slēdzis	Jā, augstumā regulējams automātiskajai darbībai
Pieslēguma iespējas	Quick-Connect sistēma šļūtenēm 1", 1 ¼", 1 ½"; papildus G 1" ar pretvārstu
Atlikušais sūknēšanas augstums (manuāli)	25 mm
Minimālais šķidruma līmenis (manuāli)	60 mm
Piegādes komplekts	Sūknis, pieslēguma uzmava G 1 ½, sūkņa pieslēguma detaļa, lietošanas instrukcija
Apkope	Bez apkopes; pēc lietošanas noskalot ar tīru ūdeni
Piemērots	Plūdi, tvertņu iztukšošana, akas, laivas
Garantija	Ražotāja garantija saskaņā ar Kärcher noteikumiem

Bieži uzdotie jautājumi - SP 16.000 Flood Box Kärcher

Kādas šķidrumus var sūknēt Kärcher SP 16.000 Flood Box?

Sūknis ir piemērots saldūdenim, viegli piesārņotam ūdenim (daļiņas līdz 20 mm), peldbaseina ūdenim, ja piedevas ir dozētas atbilstoši norādījumiem, un mazgāšanas šķīdumam. Nav piemērots sprādzienbīstamiem, viegli uzliesmojošiem vai kodīgiem šķidrumiem, taukiem, eļļām, sālsūdenim un notekūdeņiem no tualetēm.

Kāds ir maksimālais padeves daudzums un sūknēšanas augstums?

Maksimālais padeves daudzums ir 16.000 l/h, maksimālais sūknēšanas augstums 8 m. Faktiskā veiktspēja ir atkarīga no šļūtenes diametra un garuma.

Vai sūkni var darbināt nepārtraukti?

Nē, sūknis nav paredzēts nepārtrauktai darbībai (piemēram, cirkulācijai dīķos) vai stacionārai uzstādīšanai. Nepārtraukta darbība var izraisīt bojājumus.

Kā pievienot šļūteni sūknim?

Sūknim ir Quick-Connect sistēma. Uzskrūvējiet sūkņa pieslēguma detaļu G 1 ½ uz pieslēguma uzmavas, uzvelciet šļūteni uz detaļas un nostipriniet to ar šļūtenes skavu. Pēc tam ievietojiet pieslēguma uzmavu Quick-Connect savienotājā, līdz tā nofiksējas.

Vai sūknis darbojas automātiski?

Jā, automātiskajā režīmā pludiņa slēdzis ieslēdz sūkni, kad šķidruma līmenis sasniedz ieslēgšanas augstumu, un izslēdz, kad tas ir zemāks par izslēgšanas augstumu. Pludiņa augstuma regulēšanu var pielāgot.

Cik dziļi sūkni var iegremdēt ūdenī?

Maksimālais iegremdēšanas dziļums ir 7 m.

Ko darīt, ja sūknis darbojas, bet nesūknē?

Iespējamie cēloņi: gaiss sūknī (vairākas reizes izvelciet un ievietojiet tīkla spraudni), aizsērējusi ieplūdes zona (notīriet), pārāk zems šķidruma līmenis manuālajā režīmā (iegremdējiet sūkni dziļāk).

Kā tīrīt sūkni pēc lietošanas?

Pēc piesārņota ūdens vai ūdens ar piedevām sūknēšanas nekavējoties noskalojiet ar tīru saldūdeni. Lai to izdarītu, ļaujiet sūknim darboties ar tīru ūdeni, pēc tam izvelciet tīkla spraudni un notīriet pieslēgumus. Ārpusi noslaukiet ar mīkstu drānu.

Vai ir nepieciešama aizsardzība pret salu?

Jā, sūknis jāaizsargā pret salu. Pirms uzglabāšanas pilnībā iztukšojiet un izžāvējiet, uzglabājiet vietā bez sala. Sals var izraisīt bojājumus.

Kādi piederumi ir pieejami?

Kärcher oriģinālie piederumi, piemēram, sūkņa pieslēguma detaļa G 1 (6.997-359.0) ar pretvārstu mazākām šļūtenēm, kā arī priekšfiltrs smalkākām daļiņām. Informācija vietnē www.kaercher.com.

LIETOŠANAS INSTRUKCIJA SP 16.000 Flood Box Kärcher

Vispārīgas norādes 116

Noteikumiem atbilstoša lietošana.... 116

Riska pakāpes.... 117

Vides aizsardzība 117

Piederumi un rezerves daļas.... 117

Piegādes komplekts.... 117

Garantija.... 117

Ierīces apraksts.... 117

Ekspluatācijas uzsākšana 117

Ekspluatācija 118

Kopšana un apkope 119

Transportēšana 119

Uzglabāšana 119

Palīdzība darbības traucējumu gadījumā...... 119

Tehniskie dati 120

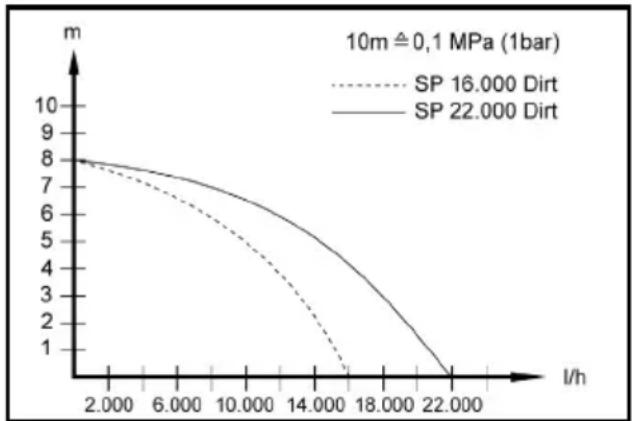

Sūknēšanas apjoma optimizēšana 120

ES atbilstības deklarācija.... 120

Vispārīgas norādes

Pirms uzsākt ierīces lietošanu, izlasiet šo oriģinālo lietošanas instrukciju un pievienotās drošības norādes. Rīkojieties

saskaņā ar tām.

Saglabājiet abus bukletus turpmākai lietošanai vai nākamajam īpašniekam.

Noteikumiem atbilstoša lietošana

Izmantojiet ierīci tikai privātā mājsaimniecībā.

Noteikumiem atbilstoša lietošana:

• Ēkas daļu drenāža plūdu gadījumā • Tvertņu pārsūknēšana un izsūknēšana
• Ūdens ieguve no akām un šahtām • Saldūdens sūknēšana no laivām un jahtām

Norādes par darbības principu skatīt nodalā Ekspluatācija.

Pieļaujamie padeves šķidrumi

⚠ BĪSTAMI

Dzīvības apdraudējums un bojājumu gūšanas risks, sūknējot sprādzienbīstamas, viegli uzliesmojošas vai nepiemērotas vielas!

Viegli uzliesmojošas vai sprādzienbīstamas vielas var aizdegties vai eksplodēt.

Nepiemērotas vielas var sabojāt sūkni.

Nesūknējiet sprādzienbīstamus, viegli uzliesmojošus vai kodīgus šķidrumus vai gāzes (piemēram, degvielu, petroleju, nitro šķīdinātāju), kā arī nesūknējiet taukus,

eļļas, sālsūdeni vai notekūdeņus no tualetes iekārtām, vai ūdeni, kam ir zemāka tecēšanas spēja nekā tīram ūdenim.

Pieļaujamie padeves šķidrumi:

- Saldūdens līdz noteiktai piesārņojuma pakāpei.

SP 16.000 Dirt:

Ūdens ar piesārņojuma pakāpi līdz 20 mm daļiņu lielumam

SP 22.000 Dirt:

Ūdens ar piesārņojuma pakāpi līdz 30 mm daļiņu lielumam

• Peldbaseina ūdens, ja piedevas tiek dozētas atbilstoši noteikumiem.
• Sārmains mazgāšanas ūdens, piemēram, no noplūdušām veļas mazgājamām mašīnām. Pēc tam sūkni izskalot un iztīrīt ar tīru saldūdeni, skatīt nodaļu Skalošana un tīrīšana.
• Sūknējamo šķidrumu temperatūrai jābūt robežās no 5 °C līdz 35 °C.

Neatbilstoša lietošana

IEVĒRĪBAI

Bojājumu risks sala ietekmē!

Ekspluatācija sala apstākļos var sabojāt ierīci.

Nepilnīgi iztukšotu ierīci var sabojāt sala ietekme.

Nedarbiniet ierīci sala apstākļos.

Aizsargājiet ierīci pret salu.

IEVĒRĪBAI

Bojājumu risks nepārtrauktas darbības laikā!

Ierīce nav piemērota ilgstošai nepārtrauktai darbībai.

Nedarbiniet ierīci ilgu laiku bez pārtraukuma (piemēram, nepārtraukta cirkulācija dīķos) vai kā stacionāru iekārtu (piemēram, kā ūdens pacelšanas iekārta, strūklaku sūknis).

Norādījums

Ražotājs neatbild par neatbilstošas izmantošanas vai nepareizas lietošanas rezultātā radītiem bojājumiem.

Riska pakāpes

⚠️ BĪSTAMI

- Norāde par tieši draudošām briesmām, kuras izraisa smagas traumas vai nāvi.

⚠ BRĪDINĀJUMS

- Norāde par iespējami draudošām briesmām, kuras var izraisīt smagas traumas vai nāvi.

⚠ UZMANĪBU

- Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

IEVĒRĪBAI

- Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.

Vides aizsardzība

Iepakojuma materiālus ir iespējams pārstrādāt atkārtoti. Utilizējiet iepakojumus videi draudzīgā veidā.

Elektriskās un elektroniskās ierīces satur noderīgus pārstrādājamus materiālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus un eļļu, kuras to nepareizas izmantošanas vai neatbilstošas utilizācijas gadījumā var radīt potenciālu apdraudējumu cilvēku veselībai un videi.

Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet:

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Piegādes komplekts

Ierīces piegādes komplekts ir attēlots uz iepakojuma. Izsaiņojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piederumu vai transportēšanas laikā radušies bojājumi, lūdzu, informējiet tirgotāju.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņā Jūsu ierīces iespējamos darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis būs materiāla vai ražošanas kļūda. Garantijas gadījumā ar pirkumu apliecinošu dokumentu vērsieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

(Adresi skatīt aizmugurē)

Ierīces apraksts

Attēlus skatiet grafiku lappusēs Attēls A

① Nešanas rokturis ② Tīkla pieslēguma vads ar kontaktspraudni ③ Automātiskais atgaisotājs ④ Quick-Connect

⑤ Sūkņa pieslēguma elements G 1 ½ (1", 1 ¼" un 1 ½" šļūtenes pieslēgums un G 1 ½ - vītne)

⑥ Pieslēguma īscaurule (G 1 ½ - vītne)

⑦ Fiksators (pludiņslēdzis)

⑧ Augstuma regulētājs (pludiņslēdzis)

⑨ Pludiņslēdzis

⑩ *Sūkņa pieslēguma elements G 1 (¾" un 1" šļūtenes pieslēgums un G 1 - vītne)

⑪*Pretvārsts ⑫ G 1 - vītnes savienojums (SP 16.000 Dirt) ⑬ Priekšfiltrs (SP 22.000 Dirt)

* Nav iekļauts piegādes komplektācijā.

Ekspluatācijas uzsākšana

⚠️BĪSTAMI

Strāvas trieciena un savainošanās risks!

Ierīcei ir elektriskās un mehāniskās sastāvdaļas.

Pirms montāžas, demontāžas vai tīrīšanas vienmēr atvienojiet ierīci no strāvas padeves.

Norādījums

Jo īsāka šļūtene un lielāks šļūtenes diametrs, jo lielāka ir sūknēšanas jauda.

Lai novērstu sūkņa aizsērēšanu, izmantojot šļūtenes, kuru diametrs ir mazāks par 1 ¼", izmantojiet priekšfiltru.

• SP 16.000 Dirt speciālais papildaprīkojums

• SP 22.000 Dirt integrēts kājā

Sūkņa pieslēgums ir aprīkots ar saspraužamu savienojumu (Quick-Connect).

Pieslēguma īscaurule ar sūkņa pieslēguma elementu G 1 ½ un G 1 - vītnes savienojums tiek piegādāti nesamontēti kopā ar ierīci.

Norādījums

Sūkņa pieslēguma elementam G 1 ½ var pievienot šļūtenes ar diametru 1", 1 ¼" un 1 ½".

Lai nodrošinātu, ka var sūknēt nepieciešamā grauda lieluma daļiņas, jāizvēlas pietiekami liels šļūtenes diametrs un attiecīgi pie rievām jāsaīsina sūkņa pieslēguma elements G 1 ½. Lai nodrošinātu lielu caurplūdi, lielāka diametra šļūteni ieteicams izmantot arī ar mazākiem grauda lielumiem.

Šļūtenes pievienošana sūknim, izmantojot 1", 1 ¼" vai 1 ½" šļūteni:

1 Uzskrūvēt sūkņa pieslēguma elementu G 1 ½ uz pieslēguma īscaurules.

Attēls B

2 Uz šļūtenes uzspraust šļūtenes skavu.

3 Šļūteni uzspraust uz sūkņa pieslēguma elementa G 1 ½ un nostiprināt to ar šļūtenes skavu.

4 Pieslēguma īscauruli iespraust Quick-Connect savienotājā.

Attēls C

Šļūtenes pievienošana sūknim, izmantojot 3/4" vai 1" šļūteni (SP 16.000 Dirt):

1 G 1 - vītnes savienojumu uzskrūvēt uz pieslēguma īscaurules.

2 Uz G 1 - vītnes savienojuma uzmontēt sūkņa pieslēguma elementu G 1, kas pieejams kā speciālais papildaprīkojums (6.997-359.0 sūkņa pieslēguma elements G 1 (33,3 mm), ieskaitot pretvārstu - nav iekļauts piegādes komplektācijā):

a Uzlikt pretvārstu uz G 1 - vītnes savienojuma tā, lai būtu salasāms uzraksts "UP".

b Sūkņa pieslēguma elementu G 1 uzskrūvēt uz G 1 - vītnes savienojuma.

3 Uz šļūtenes uzspraust šļūtenes skavu.

4 Šļūteni uzspraust uz sūkņa pieslēguma elementa G 1 un nostiprināt to ar šļūtenes skavu.

5 Pieslēguma īscauruli iespraust Quick-Connect savienotājā.

Attēls C

Sūkņa uzstādīšana / iegremdēšana:

1 Pludiņslēdža augstuma regulētāju ievietot fiksatorā. Attēls D

2 Novietot sūkni stabili uz stingras pamatnes sūknējamā šķidrumā vai iegremdēt to, izmantojot trosi, kas piestiprināta pie nešanas roktura.

Norādījums

Sūknēšanas zonu nedrīkst bloķēt netīrumi. Ja pamatne ir dubļaina, novietot sūkni uz ķieģeļa vai līdzīga priekšmeta. Pārliecināties, ka sūknis atrodas horizontālā stāvoklī. Nepārnēsāt sūkni, turot aiz kabeļa vai šļūtenes.

Ekspluatācija

⚠️BĪSTAMI

Strāvas trieciena radīti draudi dzīvībai!

Pieskaroties spriegumu vadošām daļām, pastāv elektriskās strāvas trieciena radīts dzīvības apdraudējums. Darbības laikā nepieskarieties trosei, kas piestiprināta pie nešanas roktura, vai jebkādiem priekšmetiem, kas ir saskarē ar sūknējamo šķidrumu (piemēram, caurulēm

vai margām, kas iesniedzas sūknējamajā šķidrumā), un neaizskariet sūknējamo šķidrumu.

Automātiskais atgaisotājs

1. Kad šķidruma līmenis ir zems, iespējami iesūktais vai sūknī esošais gaiss izplūst caur automātisko atgaisotāju. Kopā ar gaisu var izplūst arī šķidrums. Ja zema šķidruma līmeņa gadījumā sūknim ir problēmas ar šķidruma uzsūkšanu, atvienot un no jauna pievienot tīkla spraudni, lai tādējādi atbalstītu uzsūkšanas procesu.

Attēls E

Automātiskais režīms

1. Noregulēt pludiņslēdzi, izmantojot augstuma regulētāju un kabeļa garumu.

Norādījums

Ja sūknis tiek darbināts bez uzraudzības, pludiņslēdzi vienmēr iestatīt augstākajā pozīcijā, lai nodrošinātu drošu sūkņa izslēgšanu.

Attēls F

Norādījums

Ja sūknis tiek iestatīts zemākajā pozīcijā, kabeļa garumu starp pludiņslēdzi un fiksatoru iestatīt uz 2,5 cm, skatīt marķējumu uz kabeļa.

Attēls G

1. Iespraudiet tīkla spraudni kontaktligzdā.

Norādījums

Automātiskajā režīmā sūknēšanas procesu automātiski vada pludiņslēdzis.

Sūknis ieslēdzas, kolīdz pludiņa slēdzis, pieaugot šķidruma līmenim, sasniedz ieslēgšanās augstumu.

Sūknis izslēdzas, kolīdz pludiņa slēdzis, pazeminoties šķidruma līmenim, sasniedz izslēgšanās augstumu. Jābūt nodrošinātai pludiņslēdža brīvai kustībai.

Kabeļa garumam starp pludiņslēdzi un fiksatoru ir jābūt vismaz 2,5 cm.

Ieslēgšanās augstums / izslēgšanās augstums (pludiņslēdzis zemākajā pozīcijā):

Min. / Maks. SP 16.000 Dirt SP 22.000 Dirt
leslēgšanāsaugstums, cm*	18 / 21 20 / 24
izslēgšanāsaugstums, cm*	4 / 12 6 / 15

Ieslēgšanās augstums / izslēgšanās augstums (pludiņslēdzis augstākajā pozīcijā):

Min. / Maks. SP 16.000 Dirt SP 22.000 Dirt
leslēgšanāsaugstums, cm*	28 / 31 33 / 36
izslēgšanāsaugstums, cm*	14 / 22 19 / 27

* Pārslēgšanās augstumi atšķiras atkarībā no pludiņslēdža stāvokļa un kabeļa garuma starp pludiņslēdzi un fiksatoru. Mēs iesakām saglabāt iepriekš iestatīto kabeļa garumu.

Manuālais režīms

Norādījums

Manuālajā režīmā sūknis vienmēr paliek ieslēgts. Lai sūknis manuālajā režīmā sūknētu patstāvīgi, šķidruma līmenim jābūt vismaz 60 mm (SP 16 000 Dirt) vai 50 mm (SP 22 000 Dirt). Sūknis spēj izsūknēt šķidrumu līdz pat 25 mm (SP 16.000 Dirt) vai 35 mm (SP 22.000 Dirt) atlikušā šķidruma līmenim. Norādītais atlikušā šķidruma līmenis tiek sasniegts tikai manuālajā režīmā.

Jābūt nodrošinātai pludiņslēdža brīvai kustībai.

1. Pludiņslēdzi fiksatorā nostiprināt pavērstu uz augšu.

Attēls H

IEVĒRĪBAI

Bojājumu risks, darbojoties tukšgaitā!

Tukšgaitas darbības rezultātā palielinās sūkņa nodilums.

Neatstājiet sūkni bez uzraudzības manuālā režīma laikā.

Tukšgaitas darbības gadījumā nekavējoties izvelciet tīkla spraudni no kontaktligzdas.

1. Iespraudiet tīkla spraudni kontaktligzdā.

Ekspluatācijas pabeigšana

1. Atvienojiet tīkla spraudni no kontaktligzdas. Ierīce pārtrauc darbību.

IEVĒRĪBAI

Bojājumu risks!

Bojājumu risks, ko rada piekaltuši netīrumi vai piejaukumi.

Pēc katras lietošanas reizes ierīci tūlīt izskalot un notīrīt.

1. Ja tiek sūknēts netīrs šķidrums vai šķidrums ar piejaukumiem, tūlīt pēc ekspluatācijas beigšanas ierīci izskalot un notīrīt, skatīt nodaļu Skalošana un tīrīšana.
2. Ierīci un piederumus izskalot un ļaut tiem nožūt.

Kopšana un apkope

⚠ BĪSTAMI

Strāvas trieciena un savainošanās risks!

Ierīcei ir elektriskās un mehāniskās sastāvdaļas.

Bērni nedrīkst veikt ierīces tīrīšanu un lietotāja veicamos apkopes darbus.

Skalošana un tīrīšana

IEVĒRĪBAI

Bojājumu risks!

Bojājumu risks, ko rada piekaltuši netīrumi vai piejaukumi.

Pēc katras lietošanas reizes ierīci tūlīt izskalot un notīrīt.

1 Ja tiek sūknēts netīrs šķidrums vai šķidrums ar piejaukumiem, ierīce pēc tam ir jāizskalo: Sūknējot ar ierīci tīru saldūdeni bez piejaukumiem, līdz no ierīces ir izskaloti visi netīrumi vai piejaukumi.

Strāvas trieciena un savainošanās risks!

Ierīcei ir elektriskās un mehāniskās sastāvdaļas.

Pirms montāžas, demontāžas vai tīrīšanas vienmēr atvienojiet ierīci no strāvas padeves.

4 Ja nepieciešams, notīrīt atlikumus no šļūtenes un Quick-Connect savienotāja. 5 Notīrīt ierīces ārpusi, izmantojot mīkstu, tīru drānu un tīru saldūdeni. 6 Ierīci un piederumus izskalot un ļaut tiem nožūt.

Apkope

Ierīcei nav nepieciešama tehniskā apkope.

Transportēšana

Manuālā transportēšana

⚠ UZMANĪBU

Savainošanās risks paklupšanas gadījumā!

Pastāv risks gūt savainojumus, paklūpot uz kabeļiem un šļūtenēm.

Pārvietojot ierīci, pievērsiet uzmanību kabeļiem un šļūtenēm.

1. Lift and carry it by the carrying handle.

Transportēšana transportlīdzekļos

⚠ BRĪDINĀJUMS

Savainojuma draudi, bojājumu risks!

Transportējot, ņemiet vērā ierīces svaru.

Novietojiet vai nostipriniet ierīci saskaņā ar piemērojamām vadlīnijām tā, lai transportēšanas laikā tā neslīdētu un netiktu mētāta.

1. Pārvadājot ierīci transportlīdzekļos, nodrošiniet to pret slīdēšanu un apgāšanos atbilstoši attiecīgajām spēkā esošajām prasībām.

Uzglabāšana

IEVĒRĪBAI

Bojājumu risks sala ietekmē!

Ierīci, kas nav pilnībā iztukšota, var sabojāt sals.

Pirms uzglabāšanas pilnībā iztukšojiet ierīci un piederumus.

Aizsargājiet ierīci no sala.

Glabājiet ierīci vietā, kur nav sala, nevis ārpus telpām.

⚠ UZMANĪBU

Savainojumu un bojājumu draudi!

Uz slīpām virsmām ierīce var apgāzties.

Uzglabājot, ņemiet vērā ierīces svaru.

1. Pilnībā iztukšojiet sūkni un piederumus.
2. Ļaujiet sūknim un piederumiem nožūt.
3. Sūkni uzglabājiet pret salu nodrošinātā vietā.

Palīdzība darbības traucējumu gadījumā

Kļūmju cēloni bieži vien ir vienkārši, un Jūs tos varat novērst pats, izmantojot zemāk minēto pārskatu. Ja Jums rodas šaubas par kļūmes cēloni vai, ja konstatētā kļūme šeit nav minēta, vērsieties pilnvarotā klientu apkalpošanas centrā.

Kļūda	Cēlonis	Novēršana
Sūknis ir ieslēgts, bet ne-sūknē	Sūknī ir gaiss.	1. Vairākas reizes atvienojiet un pievienojiet kontaktdakšu, līdz sūknis sāk sūknēt šķid-rumu.
	lesūkšanas zona ir aizsērējusi.	1. Atvienojiet kontaktspraudni no kontaktligz-das.2. Iztīriet iesūkšanas zonu.
	Šķidruma līmenis manuālajā režīmā ir pārāk zems.	1. legremdējiet sūkni pēc iespējas dzilāk sūk-nēšanas šķidrumā, skatiet nodalų Eks-pluatācija.

Klūda	Cēlonis	Novēršana
Sūknis neieslēdzas vai ekspluatācijas laikā pēk-šņi pārstāj darboties	Pārtraukta strāvas padeve.	1. Pārbaudiet drošinātājus un strāvas savie-nojumus.
	Sūknis ir pārkarsis un to ir izslēdzis ter-moaizsardzības slēdzis.	1. Atvienojiet kontaktspraudni no kontaktligz-das.2. Laujiet sūknim atdzist.3. Iztīriet no iesūkšanas zonas netīrumu daļi-ņas.4. Iztīriet iesūkšanas zonu.5. Novērsiet sūkņa darbošanos tukšgaitas re-žīmā.
	lesūkšanas zonu nobloķējušas netīrumu daļiņas.	1. Atvienojiet kontaktspraudni no kontaktligz-das.2. Iztīriet iesūkšanas zonu.
Pazeminās padeves jau-da	lesūkšanas zona ir aizsērējusi.	1. Atvienojiet kontaktspraudni no kontaktligz-das.2. Iztīriet iesūkšanas zonu.
Sūkšanas jauda ir p ārāk zema	Ir pārsniegts maksimālais sūknēšanas augstums.Ir nepareizi izvēlēts šļūtenes diametrs un garums.	1. levērot maksimālo sūknēšanas augstumu, skatīt nodaļu Tehniskie dati.2. Ja nepieciešams, izvēlēties lielāku šļūte-nes diametru vai īsāku šļūtenes garumu, skatīt nodaļu Sūknēšanas apjoma optimi-zēšana.
Quick-Connect nevar at-vērt vai aizvērt	Spraudsavienojums ir netīrs.	1. Noņemiet spraudsavienojumu.2. Iztīriet spraudsavienojumu.3. Piemontējiet spraudsavienojumu.

Tehniskie dati

		SP16.000Dirt	SP22.000Dirt
Ierīces veiktspējas dati
Tīkla spriegums V 230-240 230-240
Tīkla frekvence Hz 50 50
Nominālā jauda	W	550	750
Maksimālais padeves ap-joms	l/h	16.000	22.000
Spiediens (maks.)	MPa(bar)	0,08(0,8)	0,08(0,8)
Padeves augstums(maks.)	m	8	8
legremdēšanas dzilums(maks.)	m	7	7
Sūknējamā šķidruma pieļ.temp.	°C	5...35	5...35
Pieļaujamā padeves šķid-ruma dalīņu lielums(maks.)	mm	20 30
Minimālais šķidruma līme-nis (manuālais režīms)	mm	60 50
Atlikušā šķidruma līmenis	mm	25	35
Svars (bez piederumiem)	kg	4,9	6,5

Paturētas tiesības veikt tehniskas izmaiņas.

Sūknēšanas apjoma optimizēšana

Sūknēšanas apjoms būs lielāks:

• ja zemāks būs sūknēšanas augstums.
• ja lielāks būs izmantotās šļūtenes diametrs.
• ja īsāka būs izmantotā šļūtene.

- jo mazāku spiediena zudumu rada pievienotie piederumi.

ES atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekārtas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst ES direktīvu drošības un veselības pamatprasībām. Veicot ar mums nesaskaņotas izmaiņas iekārtas uzbūvē, šī deklarācija zaudē savu spēku.

Produkts: Sūknis

Tips: 1.645-xxx

Attiecīgās ES direktīvas

2014/35/ES

2014/30/ES

2011/65/ES

2009/125/EK

Piemērotā(-s) regula(-s)

(EU) 2019/1781

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

H. Jenner

Pilnvarotais sagatavot dokumentāciju:

S. Reizers (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Vinendene (Vācija)

Tālr.: [phone]

Fakss: [phone]

Vinendene (Winnenden), 01.06.2021.

Saturs
