GEBRUIKSAANWIJZING SP 16.000 Flood Box Kärcher

• Dirt Dati sulle prestazioni dell’apparecchio Tensione di rete V 230-240 230-240 Frequenza di rete Hz 50 50 Potenza nominale W 550 750 Portata massima l/h 16.000 22.000 Pressione (max.) MPa (bar) 0,08 (0,8) 0,08 (0,8) Prevalenza (max.) m 8 8 Profondità d’immersione (max.) m7 7 Temp. consentita liquido trasportabile °C 5 p. 35
• Dimensioni delle particelle (max.) dei liquidi trasporta- bili consentiti mm 20 30 Livello minimo del liquido (modalità manuale) mm 60 50 Livello del liquido residuo mm 25 35 Peso (senza accessori) kg 4,9 6,5Nederlands 23 Direttive UE pertinenti 2014/35/UE 2014/30/UE 2011/65/UE 2009/125/CE Regolamento applicato (en) (UE) 2019/1781 Norme armonizzate applicate EN 60335-1 EN 60335-2-41 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018 I firmatari agiscono per incarico e con delega della dire- zione. Responsabile della documentazione: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 01/06/2021 Inhoud Algemene instructies Voordat u het apparaat voor het eerst gebruikt, dient u deze originele ge- bruiksaanwijzing en de meegeleverde veiligheidsinstructies door te lezen en deze in acht te nemen. Bewaar beide documenten voor later gebruik of volgen- de eigenaars. Reglementair gebruik Gebruik het apparaat uitsluitend voor de privé-huishou- ding. Reglementair gebruik: ● Ontwatering van delen van gebouwen bij overstro- mingen ● Over- en leegpompen van reservoirs ● Waterafname uit bronnen en schachten ● Zoet water uit boten en jachten pompen Instructies voor de werking, zie hoofdstuk Werking. Toegestane pompvloeistoffen GEVAAR Levensgevaar en beschadigingsgevaar bij het ver- pompen van explosieve, brandbare of ongeschikte stoffen! Brandbare of explosieve stoffen kunnen ontbranden of exploderen. Ongeschikte stoffen kunnen de pomp beschadigen. Verpomp geen explosieve, brandbare of corrosieve vloeistoffen of gassen (bijv. brandstoffen, petroleum, nitroverdunner) en verpomp geen vetten, oliën, zout water of afvalwater van toiletinstallaties of water dat een lagere vloeibaarheid heeft dan schoon water. Toegestane pompvloeistoffen: ● Zoet water tot een zekere mate van verontreiniging. SP 16.000 Dirt: Water met een verontreinigingsgraad tot een korrel- grootte van 20 mm SP 22.000 Dirt: Water met een verontreinigingsgraad tot een korrel- grootte van 30 mm ● Zwembadwater, indien de additieven volgens de voorschriften zijn gedoseerd. ● Zeepsop, bijv. van uitgelopen wasmachines. Pomp aansluitend met helder zoet water spoelen en reini- gen, zie hoofdstuk Spoelen en reinigen. ● De temperatuur van de pompvloeistoffen moet tus- sen 5 °C en 35 °C liggen. Ondeskundig gebruik LET OP Beschadigingsgevaar door vorst! Het apparaat kan beschadigd raken wanneer het wordt gebruikt bij vorst. Een apparaat dat niet geheel leeg is, kan beschadigd raken door vorst. Gebruik het apparaat niet bij vorst. Bescherm het apparaat tegen vorst. LET OP Beschadigingsgevaar bij continu gebruik! Het apparaat is niet geschikt voor ononderbroken conti- nu gebruik. Gebruik het apparaat niet ononderbroken gedurende lange perioden continu (bijv. continue circulatie in vij- vers) of als stationaire installatie (bijv. als hefinstallatie, fonteinpomp). Instructie De fabrikant is niet aansprakelijk voor eventuele schade als gevolg van ondeskundig gebruik of verkeerde bedie- ning. Gevarenniveaus GEVAAR ● Aanwijzing voor direct dreigend gevaar dat tot zware of dodelijke verwondingen leidt. 몇 WAARSCHUWING ● Aanwijzing voor een mogelijk gevaarlijke situatie die tot zware of dodelijke verwondingen kan leiden. Algemene instructies p. 23
• Reglementair gebruik p. 23
• Gevarenniveaus p. 23
• Milieubescherming p. 24
• Toebehoren en reserveonderdelen p. 24
• Leveringsomvang p. 24
• Garantie p. 24
• Beschrijving apparaat p. 24
• Inbedrijfstelling p. 24
• Werking p. 25
• Verzorging en onderhoud p. 25
• Vervoer p. 26
• Opslag p. 26
• Hulp bij storingen p. 26
• Technische gegevens p. 27
• Optimalisering van het volume p. 27
• EU-conformiteitsverklaring Nederlands 몇 VOORZICHTIG ● Aanwijzing voor een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden. LET OP ● Aanwijzing voor een mogelijk gevaarlijke situatie die tot materiële schade kan leiden. Milieubescherming Het verpakkingsmateriaal is recyclebaar. Gooi verpakkingen met het gescheiden afval weg. Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak on- derdelen zoals batterijen, accu's of olie, die bij on- juiste omgang of verkeerd weggooien een mogelijk gevaar voor de gezondheid en het milieu kun- nen vormen. Voor een correct gebruik van het apparaat zijn deze onderdelen echter noodzakelijk. Apparaten met dit symbool mogen niet met het huisvuil worden weggegooid. Instructies voor inhoudsstoffen (REACH) Actuele informatie over inhoudsstoffen vindt u onder: www.kaercher.nl/REACH Toebehoren en reserveonderdelen Gebruik alleen origineel toebehoren en originele reser- veonderdelen. Deze garanderen een veilige en sto- ringsvrije werking van het apparaat. Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com. Leveringsomvang De leveringsomvang van het apparaat is op de verpak- king afgebeeld. Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij trans- portschade neemt u contact op met uw distributeur. Garantie In elk land gelden de garantievoorwaarden die door on- ze verantwoordelijke verkoopmaatschappij zijn uitgege- ven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een mate- riaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde ge- autoriseerde klantenservice. (adres zie achterzijde) Beschrijving apparaat Afbeeldingen, zie pagina’s met grafieken Afbeelding A 1 Handgreep 2 Kabel voor spanningaansluiting met stekker 3 Automatische ontluchtingsvoorziening 4 Quick-Connect 5 Pompaansluitingsonderdeel G 1 ½ (1”, 1 ¼” en 1 ½" slangaansluiting en G 1 ½ - schroefdraad) 6 Aansluitstuk (G 1 ½ - schroefdraad) 7 Vergrendeling (vlotterschakelaar) 8 Hoogteverstelling (vlotterschakelaar) 9 Vlotterschakelaar 10 *Pompaansluitingsonderdeel G 1 (¾″ en 1″ slan- gaansluiting en G 1 - schroefdraad) 11 *Terugslagklep 12 G 1 - schroefaansluiting (SP 16.000 Dirt) 13 Voorfilter (SP 22.000 Dirt) p. 2724

• Niet bij de levering inbegrepen. Inbedrijfstelling GEVAAR Gevaar voor elektrische schokken en letsel! Het apparaat bevat elektrische en mechanische onder- delen. Koppel het apparaat altijd los van de stroomvoorziening voordat u het monteert, demonteert of reinigt. Instructie Hoe korter de slanglengte en hoe groter de slangdiame- ter, des te hoger is het vermogen. Om verstopping van de pomp te voorkomen, moet een voorfilter worden gebruikt voor slangdiameters kleiner dan 1 ¼″. ● SP 16.000 Dirt Bijzondere toebehoren ● SP 22.000 Dirt geïntegreerd in de sokkel De pompaansluiting is voorzien van een steeksysteem (Quick-Connect). Het aansluitstuk met pompaansluitingsonderdeel G 1 ½ en de schroefaansluiting G 1 worden ongemonteerd bij het apparaat meegeleverd. Instructie Slangen met een diameter van 1″, 1 ¼″ en 1 ½″ kunnen op het pompaansluitingsonderdeel G 1 ½ worden aan- gesloten. Om de gewenste deeltjesgrootte te kunnen verpompen, moet een slangdiameter worden gekozen die groot ge- noeg is en moet het pompaansluitingsonderdeel G 1 ½ overeenkomstig aan de groeven worden verkort. Ook bij kleinere deeltjes wordt een grote slangdiameter aan- bevolen om een hoge doorstroomhoeveelheid mogelijk te maken. Sluit de slang aan op de pomp als u een 1″, 1 ¼″ of 1 ½″ slang gebruikt: 1 schroef het pompaansluitingsonderdeel G 1 ½ op het aansluitstuk. Afbeelding B 2 Duw de slangklem op de slang. 3 Duw de slang op het pompaansluitingsonderdeel G 1 ½ en zet hem vast met een slangklem. 4 Duw het aansluitstuk in de Quick-Connect. Afbeelding C Sluit de slang aan op de pomp als u een ¾″ of 1″ slang gebruikt (SP 16.000 Dirt): 1 Schroef de G 1 schroefaansluiting op het aansluit- stuk. 2 Het bijzondere toebehoren pompaansluitingsonder- deel G 1 (6.997-359.0 pompaansluitingsonderdeel G 1 (33,3 mm) incl. terugslagklep - niet bij de leve- ring inbegrepen) op de schroefaansluiting G 1 mon- teren: a Plaats de terugslagklep zo op de G 1 schroefaan- sluiting dat het opschrift "UP" leesbaar is. b Schroef pompaansluitingsonderdeel G 1 op de schroefaansluiting G 1. 3 Duw de slangklem op de slang. 4 Duw de slang op het pompaansluitingsonderdeel G 1 en zet hem vast met een slangklem.Nederlands 25 5 Duw het aansluitstuk in de Quick-Connect. Afbeelding C Pomp opstellen/onderdompelen: 1 Steek de hoogteverstelling van de vlotterschakelaar in de vergrendeling. Afbeelding D 2 Plaats de pomp stevig op een vaste ondergrond in de pompvloeistof of dompel hem onder met behulp van een touw dat aan de handgreep is bevestigd. Instructie Het aanzuigbereik mag niet geblokkeerd zijn door ver- ontreinigingen. Als de ondergrond modderig is, plaats de pomp dan op een baksteen of iets dergelijks. Zorg ervoor dat de pomp horizontaal staat. De pomp niet aan de kabel of slang dragen. Werking GEVAAR Levensgevaar door elektrische schok! Er bestaat levensgevaar door elektrische schok bij aan- raking van spanningvoerende delen. Raak tijdens het gebruik het aan de handgreep beves- tigde touw of voorwerpen die in contact komen met de pompvloeistof (bijv. buisleidingen die in de te verpom- pen vloeistof steken, leuningen) niet aan en reik niet in de te verpompen vloeistof. Automatische ontluchtingsvoorziening

1. Bij een laag vloeistofniveau kan aangezogen lucht

of in de pomp aanwezige lucht via de automatische ontluchtingsvoorziening ontsnappen. Behalve lucht kan er ook vloeistof uitkomen. Als de pomp problemen heeft met aanzuigen wan- neer het vloeistofniveau laag is, haal dan de netstekker uit het stopcontact en steek deze er her- haaldelijk in om het aanzuigproces te helpen. Afbeelding E Automatisch gebruik

1. Stel de vlotterschakelaar af door middel van de

hoogteverstelling en de kabellengte. Instructie Als de pomp zonder toezicht wordt gebruikt, moet de vlotterschakelaar altijd in de hoogste positie worden ge- zet om een betrouwbare uitschakeling van de pomp te garanderen. Afbeelding F Instructie Wanneer de pomp op de onderste positie is ingesteld, moet de kabellengte tussen de vlotterschakelaar en de vergrendeling op 2,5 cm worden ingesteld, zie marke- ring op de kabel. Afbeelding G

2. De netstekker in het stopcontact steken.

Instructie Bij automatisch gebruik wordt het pompen automatisch gestuurd door de vlotterschakelaar. De pomp wordt ingeschakeld, zodra de vlotterschake- laar als gevolg van het stijgende vloeistofniveau de in- schakelhoogte heeft bereikt. De pomp wordt uitgeschakeld, zodra de vlotterschake- laar als gevolg van het dalende vloeistofniveau de uit- schakelhoogte heeft bereikt. De vlotterschakelaar moet zich vrij kunnen bewegen. De kabellengte tussen de vlotterschakelaar en de ver- grendeling moet ten minste 2,5 cm bedragen. Inschakelhoogte/uitschakelhoogte (vlotterscha- kelaar in onderste positie): Inschakelhoogte/uitschakelhoogte (vlotterscha- kelaar in bovenste positie):

• De schakelhoogtes variëren naargelang de stand van de vlotterschakelaar en de kabellengte tussen de vlotterschakelaar en de vergrendeling. Wij raden aan de vooraf ingestelde kabellengte te behouden. Handmatig gebruik Instructie Bij handmatig gebruik blijft de pomp altijd ingeschakeld. Om te zorgen dat de pomp bij handmatig gebruik zelf aanzuigt, moet het vloeistofniveau minstens 60 mm (SP 16.000 Dirt) of 50 mm (SP 22.000 Dirt) bedragen. De pomp kan tot een restvloeistofhoogte van 25 mm (SP 16.000 Dirt) of 35 mm (SP 22.000 Dirt) wegpom- pen. De gespecificeerde restvloeistofhoogte wordt al- leen bij handmatig gebruik bereikt. De vlotterschakelaar moet zich vrij kunnen bewegen.

1. Bevestig de vlotterschakelaar in de vergrendeling,

naar boven wijzend. Afbeelding H LET OP Beschadigingsgevaar bij drooglopen! Drooglopen leidt tot verhoogde slijtage van de pomp. Laat de pomp bij handmatig gebruik niet zonder toezicht draaien. In geval van drooglopen, onmiddellijk de netstekker uit het stopcontact trekken.

2. Netstekker in het stopcontact steken.

1. De netstekker uit het stopcontact trekken.

Het apparaat stopt. LET OP Beschadigingsgevaar! Beschadigingsgevaar door opgedroogde verontreini- gingen of toevoegingen. Spoel en reinig het apparaat onmiddellijk na elk gebruik.

2. Als er verontreinigde vloeistoffen of vloeistoffen met

toevoegingen worden verpompt, dan moet het ap- paraat onmiddellijk na gebruik worden gespoeld en gereinigd, zie hoofdstuk Spoelen en reinigen.

3. Maak het apparaat en alle toebehoren leeg en laat

ze drogen. Verzorging en onderhoud GEVAAR Gevaar voor elektrische schokken en letsel! Het apparaat bevat elektrische en mechanische onder- delen. Min/Max SP 16.000 Dirt SP 22.000 Dirt Inschakelhoogte cm* 18 / 21 20 / 24 Uitschakelhoog- te cm* 4 / 12 6 / 15 Min/Max SP 16.000 Dirt SP 22.000 Dirt Inschakelhoogte cm* 28 / 31 33 / 36 Uitschakelhoog- te cm* 14 / 22 19 / 2726 Nederlands Reiniging en onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd. Spoelen en reinigen LET OP Beschadigingsgevaar! Beschadigingsgevaar door opgedroogde verontreini- gingen of toevoegingen. Spoel en reinig het apparaat onmiddellijk na elk gebruik. 1 Als er verontreinigde vloeistoffen of vloeistoffen met toevoegingen worden verpompt, moet het apparaat daarna worden gespoeld: Gebruik het apparaat om helder zoet water zonder toevoegingen te verpom- pen totdat alle verontreinigingen of toevoegingen uit het apparaat worden gespoeld. GEVAAR Gevaar voor elektrische schokken en letsel! Het apparaat bevat elektrische en mechanische onder- delen. Koppel het apparaat altijd los van de stroomvoorziening voordat u het monteert, demonteert of reinigt. 2 De netstekker uit het stopcontact trekken. 3 De toets van Quick-Connect indrukken en aansluit- stuk eraf trekken. Afbeelding C 4 Eventuele resten uit de slang en bij de Quick-Con- nect verwijderen. 5 De buitenkant van het apparaat met een zachte, schone doek en helder zoet water reinigen. 6 Maak het apparaat en alle toebehoren leeg en laat ze drogen. Onderhoud Het apparaat is onderhoudsvrij. Vervoer Vervoer met de hand 몇 VOORZICHTIG Gevaar voor letsel door struikelen! Er bestaat gevaar voor letsel door struikelen over losse kabels en slangen. Wees voorzichtig met kabels en slangen wanneer u het apparaat verplaatst.

1. Het apparaat bij de handgreep optillen en dragen.

Vervoer in voertuigen 몇 WAARSCHUWING Gevaar voor letsel, gevaar voor beschadiging! Houd bij het vervoer rekening met het gewicht van het apparaat. Berg het apparaat op of zet het vast in overeenstem- ming met de geldende richtlijnen, zodat het niet weg- glijdt of wordt weggeslingerd tijdens het transport.

2. Apparaat bij transport in voertuigen conform de

richtlijnen tegen wegglijden en omvallen beveiligen. Opslag LET OP Gevaar voor beschadiging door vorst! Apparaten die niet volledig leeg zijn, kunnen bescha- digd raken door vorst. Leeg het apparaat en het toebehoren voor opslag volle- dig. Bescherm het apparaat tegen vorst. Bewaar het apparaat vorstvrij en niet buiten. 몇 VOORZICHTIG Gevaar voor letsel en beschadiging! Het apparaat kan kantelen op hellende oppervlakken. Houd bij de opslag rekening met het gewicht van het ap- paraat.

1. De pomp en alle toebehoren geheel leegmaken.

2. De pomp en alle toebehoren laten drogen.

3. De pomp op een vorstvrije plaats opbergen.

Hulp bij storingen Storingen hebben vaak oorzaken die eenvoudig met be- hulp van het volgende overzicht kunnen worden verhol- pen. Neem bij twijfel of storingen die hier niet worden vermeld contact op met de erkende klantenservice. Fout Oorzaak Remedie De pomp draait, maar transporteert niet Er zit lucht in de pomp. 1. Netstekker meermaals uit het stopcontact trekken en erin steken tot er vloeistof wordt aangezogen. Het aanzuigbereik is verstopt. 1. De netstekker uit het stopcontact trekken.

2. Het aanzuigbereik reinigen.

Het vloeistofniveau is bij handmatig ge- bruik te laag.

1. Indien mogelijk, de pomp dieper in de

pompvloeistof dompelen, zie hoofdstuk Werking. De pomp start niet of blijft tijdens het gebruik plotseling staan De stroomvoorziening is onderbroken. 1. De zekeringen en elektrische verbindingen controleren. De thermoschakelaar heeft de pomp we- gens oververhitting uitgeschakeld.

1. De netstekker uit het stopcontact trekken.

2. De pomp laten afkoelen.

3. Vuildeeltjes in het aanzuigbereik verwijde-

4. Het aanzuigbereik reinigen.

5. Droogloop van de pomp verhinderen.

Het aanzuigbereik wordt geblokkeerd door vuildeeltjes.

1. De netstekker uit het stopcontact trekken.

2. Het aanzuigbereik reinigen.

Het pompvermogen neemt af Het aanzuigbereik is verstopt. 1. De netstekker uit het stopcontact trekken.

2. Het aanzuigbereik reinigen.Nederlands 27

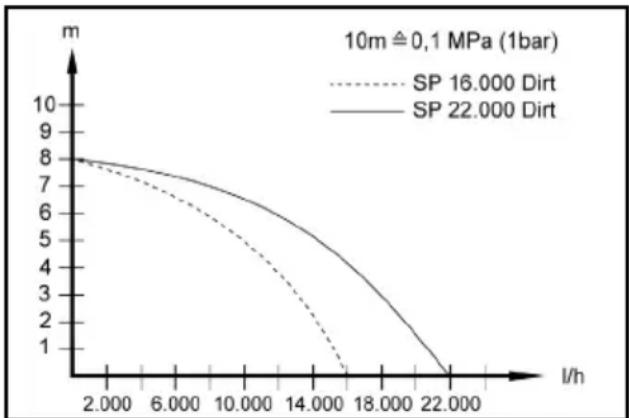

Technische gegevens Technische wijzigingen voorbehouden. Optimalisering van het volume Het volume wordt groter: ● naarmate de opvoerhoogte kleiner is; ● naarmate de diameter van de gebruikte slang groter is; ● naarmate de gebruikte slang korter is; ● het drukverlies veroorzaakt door het aangesloten toebehoren kleiner is. EU-conformiteitsverklaring Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlij- nen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring zijn geldigheid. Product: Pomp Type: 1.645-xxx Relevante EU-richtlijnen 2014/35/EU 2014/30/EU 2011/65/EU 2009/125/EG Toegepaste bepaling(en) (EU) 2019/1781 Toegepaste geharmoniseerde normen EN 60335-1 EN 60335-2-41 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018 De ondergetekenden handelen in opdracht en met vol- macht van de directie. Gevolmachtigde voor de documentatie: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2021/06/01 Het pompvermogen is te klein De maximale opvoerhoogte is overschre- den. De slangdiameter en de slanglengte zijn verkeerd geselecteerd.

1. De maximale opvoerhoogte in acht nemen,

zie hoofdstuk Technische gegevens.

2. Indien nodig, een grotere slangdiameter of

een kortere slanglengte selecteren, zie hoofdstuk Optimalisering van het volume. De Quick-Connect kan niet worden geopend of gesloten Het steeksysteem is vervuild. 1. De clip verwijderen.
