| Produkttype | Senkepumpe / skittenvannspumpe |
| Modell | SP 16.000 Flood Box |
| Merke | Kärcher |
| Maksimal pumpekapasitet | 16.000 l/t |
| Maksimal løftehøyde | 8 m |
| Maksimalt trykk | 0,8 bar (0,08 MPa) |
| Maksimal neddykkingsdybde | 7 m |
| Tillatte pumpemedier | Ferskvann, lett forurenset vann (partikler opptil 20 mm), bassengvann, vaskelut |
| Mediumstemperatur | 5 °C til 35 °C |
| Merkespenning | 230-240 V |
| Nettfrekvens | 50 Hz |
| Merkeeffekt | 550 W |
| Vekt (uten tilbehør) | 4,9 kg |
| Beskyttelsesklasse | IPX8 (permanent under vann) |
| Kabeltilkobling | Strømtilkoblingskabel med støpsel, lengde ikke oppgitt (typisk 10 m) |
| Flottørbryter | Ja, høydejusterbar for automatisk drift |
| Tilkoblingsmuligheter | Quick-Connect-system for slanger 1", 1 ¼", 1 ½"; valgfritt G 1" med tilbakeslagsventil |
| Restpumpehøyde (manuell) | 25 mm |
| Minimum væskenivå (manuell) | 60 mm |
| Leveringsomfang | Pumpe, tilkoblingsstuss G 1 ½, pumpetilkoblingsstykke, bruksanvisning |
| Vedlikehold | Vedlikeholdsfritt; skyll med rent vann etter bruk |
| Egnet for | Oversvømmelser, tømming av beholdere, brønner, båter |
| Garanti | Produsentgaranti iht. Kärchers betingelser |
Ofte stilte spørsmål - SP 16.000 Flood Box Kärcher
Brukerspørsmål om SP 16.000 Flood Box Kärcher
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Pumpe i PDF-format gratis! Finn veiledningen din SP 16.000 Flood Box - Kärcher og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. SP 16.000 Flood Box av merket Kärcher.
BRUKSANVISNING SP 16.000 Flood Box Kärcher
Miljøbeskyttelse.... 38
Tilbehør og reservedele 38
Leveringsomfang.... 38
Garanti 38
Maskinbeskrivelse.... 38
Ibrugtagning 38
Drift.... 39
Pleje og vedligeholdelse 40
Transport.... 40
Opbevaring.... 40
Hjælp ved fejl 40
Tekniske data 41
EU-overensstemmelseserklæring 41
Livsfare og fare for beskadigelse ved transport af eksplosive, brandfarlige eller uegnede stoffer!
Fare for beskadigelse under kontinuerlig drift!
Tilbehør og reservedele
⑤ Pumpetilslutningsstykke G1½ (1", 1¼" og 1½" slangetilslutning og G1½-gevind)
⑥ Tilslutningsstuds (G1½-gevind)
⑩*Pumpetilslutningsstykke G1 (3/4" og 1" slangetilslutning og G1-gevind)
⑪*Kontraventil
⑫G 1 - Gevindforbindelse (SP 16.000 Dirt)
⑬Forfilter (SP 22.000 Dirt)
• SP 16.000 Dirt specialtilbehør
• SP 22.000 Dirt integreret i foden
- Sæt netstikket i stikkontakten.
Obs
Fare for beskadigelse ved tørløb!
- Sæt netstikket i stikkontakten.
Pleje og vedligeholdelse
⚠️FARE
Maskinen er vedligeholdelsesfrit.
Ved løse kabler og slanger er der fare for kvæstelser, fordi man snubler!
- Løft og bær maskinen i bæregrebet.
Fare for tilskadekomst og beskadigelse!
Maskinen kan vippe på skrå overflader.
-
Tøm pumpen og tilbehøret helt.
-
Lad pumpen og tilbehøret tørre.
-
Opbevar pumpen på et frostfrit sted.
Hjælp ved fejl
EU-overensstemmelseserklæring
Forskriftsmessig bruk 42
Risikonivå 42
Miljøvern 42
Tilbehør og reservedeler 42
Leveringsomfang.... 42
Garanti....42
Beskrivelse av apparatet 43
Igangsetting.... 43
Bruk 43
Stell og vedlikehold 44
Transport 44
Lagring 44
Utbedring av feil 45
Tekniske data 45
Les denne oversettelsen av den originale driftsveiledningen før apparatet tas i bruk første gang, og følg de vedlagte
sikkerhetsanvisningene. Følg anvisningene.
Oppbevar begge heftene til senere bruk eller for annen eier.
Forskriftsmessig bruk
Apparatet skal kun brukes til private formål.
Forskriftsmessig bruk:
- Drenering av bygningsdeler ved oversvømmelse
• Pumpe om og ut av beholdere
• Vannuttak fra brønner og sjakter - Pumping av ferskvann ut av båter og yachter
Henvisninger til virkemåte, se kapitlet Bruk.
Livsfare og fare for skader ved transport av eksplosive, brennbare eller uegnede stoffer!
Brennbare eller eksplosive stoffer kan antennes eller eksplodere.
Uegnede stoffer kan skade pumpen.
Ikke transporter eksplosive, brennbare eller etsende væsker eller gasser (f.eks. drivstoff, petroleum, nitrotynner) eller fettstoffer, oljer, saltvann eller avløpsvann fra toalettanlegg eller vann som har lavere flyteevne enn rent vann.
- Vann fra svømmebasseng ved riktig dosering av tilsetningsstoffer.
- Vaskelut, f.eks. fra vaskemaskiner. Syl deretter pumpen med rent ferskvann og rengjør den, se kapitlet Spyling og rengjøring.
- Temperaturen på transportvæskene skal ligge mellom 5 °C og 35 °C.
Ikke-forskriftsmessig bruk
OBS
Fare for skader på grunn av frost!
Apparater som ikke er helt tømt, kan bli skadet av frost. Ikke bruk apparatet ved frost.
Beskytt apparatet mot frost.
OBS
Fare for skader ved kontinuerlig drift!
Apparatet er ikke egnet for uavbrutt, kontinuerlig drift. Ikke bruk apparatet uavbrutt over lengre tid (f. eks. kontinuerlig sirkulasjonsdrift i diker) eller som stasjonær installasjon (f.eks. som løfteanlegg, fontenepumpe).
Merknad
Produsenten er ikke ansvarlig for eventuelle skader forårsaket av ikke-forskriftsmessig eller feil bruk.
Risikonivå
⚠️FARE
- Anvisning om en umiddelbar truende fare som kan føre til store personskader eller til død.
ADVARSEL
- Anvisning om en mulig farlig situasjon som kan føre til store personskader eller til død.
⚠FORSIKTIG
- Anvisning om en mulig farlig situasjon som kan føre til mindre personskader.
OBS
- Anvisning om en mulig farlig situasjon som kan føre til materielle skader.
Miljøvern
Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på miljøvennlig måte.
Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler batterier, batteripakker eller olje. Disse kan utgjøre en potensiell fare for helse og miljø ved feil
bruk eller feil avfallsbehandling. Disse delene er imidlertid nødvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i husholdningsavfallet.
Anvisninger om innhold (REACH)
Aktuell informasjon om stoffene i innholdet finner du under: www.kaercher.com/REACH
Tilbehør og reservedeler
Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av apparatet. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.
Leveringsomfang
Apparatets leveringsomfang er vist på emballasjen.
Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner bes du henvende deg til din forhandler eller nærmeste
autoriserte kundeservice og fremvise kjøpskvitteringen din.
Beskrivelse av apparatet
Bilder, se grafikkside
Figur A
①Bærehåndtak
2 Nettkabel med støpsel
③ Automatisk ventilasjonsanordning
④ Quick-Connect
⑤Pumpekoblingsstykke G 1 ½ (1", 1 ¼" og 1 ½" slangekobling og G 1 ½ - gjenger)
⑥ Tilkoblingsstuss (G 1 ½ - gjenger)
⑦ Låsing (flottørbryter)
⑧ Høydejustering (flottørbryter)
⑨ Flottørbryter
⑩ *Pumpekoblingsstykke G 1 (3/4" og 1" slangekobling og G 1 - gjenger)
⑪*Tilbakeslagsventil
⑫G 1 - Gjengekobling (SP 16.000 smuss)
⑬ Forfilter (SP 22.000 Dirt)
Fare for elektrisk støt og personskader!
Apparatet inneholder elektriske og mekaniske komponenter.
Koble alltid apparatet fra strømforsyningen før montering, demontering eller rengjøring.
Merknad
Jo kortere slangelengde og større slangediameter, desto høyere transportkapasitet.
For å unngå tilstopping av pumpen må det brukes et forfilter ved slangediametere under 1 ¼".
• SP 16.000 Dirt spesialtilbehør
• SP 22.000 Dirt integrert i foten
Pumpetilkoblingen er utstyrt med et plug-in-system (Quick-Connect).
Tilkoblingsstussen med pumpekoblingsstykke G 1 ½ og gjengekoblingen G 1 følger med apparatet umontert.
Merknad
Slanger med en diameter på 1", 1 ¼" og 1 ½" kan kobles til pumpekoblingsstykket G 1 ½".
For å kunne transportere den ønskede kornstørrelsen må det velges en tilstrekkelig stor slangediameter, og pumpekoblingsstykket G 1 ½ må forkortes tilsvarende ved sporene. Selv med mindre kornstørrelser anbefales en stor slangediameter for å tillate en høy gjennomstrømningsmengde.
Koble slangen til pumpen når du bruker en 1"-, 1 ¼"- eller 1 ½"-slange:
1 Skru pumpekoblingsstykket G 1 ½ på tilkoblingsstussen.
Figur B
2 Skyv slangeklemmen på slangen.
1 G 1 - Skru gjengekoblingen på tilkoblingsstussen.
2 Spesialtilbehør pumpekoblingsstykke G 1 (6.997-359.0 pumpekoblingsstykke G 1 (33,3 mm) inkl. tilbakeslagsventil - ikke inkludert i leveringen) på den gjengekoblingen G 1:
a Legg tilbakeslagsventilen på gjengekoblingen G 1 på en slik måte at påskriften "UP" kan leses. b Skru pumpekoblingsstykket G 1 på gjengekoblingen G 1.
3 Skyv slangeklemmen på slangen.
4 Skyv slangen på pumpekoblingsstykket G 1 og fest med en slangeklemme.
1 Sett inn høydejusteringen for flottørbryteren i låsingen.
Figur D
2 Plasser pumpen i stabil posisjon på et fast underlag i transportvæsken eller senk den ned ved hjelp av et tau festet i bærehåndtaket.
Merknad
Sugeområdet må ikke blokkeres av forurensninger. Hvis overflaten er gjørmete, må du plassere pumpen på en murstein eller lignende. Pass på at pumpen står vannrett. Ikke bær pumpen i kabelen eller slangen.
Bruk
⚠️FARE
Elektrisk støt utgjør livsfare!
Når du berører spenningsførende deler, er det livsfare på grunn av elektrisk støt.
Hvis pumpen har problemer med å suge når væskenivået er lavt, trekk ut støpselet og sett det inn igjen gjentatte ganger for å hjelpe sugeprosessen.
Figur E
Automatisk drift
- Juster flottørbryteren via høydejusteringen og ka-bellengden.
Merknad
Hvis pumpen drives uten tilsyn, må du alltid stille inn flottørbryteren itl den øverste posisjonen for å sikre på-litelig utkobling av pumpen.
Figur F
Merknad
Hvis pumpen er stilt inn til den laveste posisjonen, må kabellengden mellom flottørbryter og låsing stilles inn til 2,5 cm, se markering på kabelen.
Figur G
- Sett støpselet inn i stikkontakten.
Merknad
Ved automatisk drift styrer flottørbryteren pumpingen automatisk.
Pumpen kobles inn så snart det stigende væskenivået gjør at flottørbryteren när innkoblingshøyden.
Pumpen kobles ut så snart det synkende væskenivået gjør at flottørbryteren når utkoblingshøyde.
Sørg for at flottørbryteren kan bevege seg fritt.
Kabellengden mellom flottørbryteren og låsingen må være minst 2,5 cm.
Innkoblingshøyde/utkoblingshøyde (flottørbryter i laveste posisjon):
| Min / Max SP 16.000 Dirt SP 22.000 Dirt | ||
| Innkoblingshøy-de cm* | 18 / 21 20 / 24 | |
| Utkoblingshøyde cm* | 4 / 12 6 / 15 | |
Innkoblingshøyde/utkoblingshøyde (flottørbryter i øverste posisjon):
| Min / Max SP 16.000 Dirt SP 22.000 Dirt | ||
| Innkoblingshøy-de cm* | 28 / 31 33 / 36 | |
| Utkoblingshøyde cm* | 14 / 22 19 / 27 | |
* Koblingshøydene varierer avhengig av posisjonen til flottørbryteren og kabellengden mellom flottørbryteren og låsingen. Vi anbefaler at den forhåndsinnstilte kabellengden opprettholdes.
Manuell drift
Merknad
I manuell drift er pumpen koblet inn hele tiden. For at pumpen skal suge av seg selv i manuell drift, må væskenivået være minst 60 mm (SP 16.000 Dirt) eller 50 mm (SP 22.000 Dirt). Pumpen kan pumpe ut opp til et restvæskenivå på 25 mm (SP 16.000 Dirt) eller 35 mm (SP 22.000 Dirt). Det angitte restvæskenivået oppnås bare ved manuell drift.
Sørg for at flottørbryteren kan bevege seg fritt.
- Fest flottørbryteren i låsen vendt oppover.
Figur H
OBS
Fare for skade ved tørrkjøring!
Tørrkjøring fører til økt slitasje på pumpen. Ikke la pumpen gå uten tilsyn i manuell drift.
Ved tørrkjøring må du trekke ut støpslet fra stikkontakten omgående.
- Sett strømstøpselet i en stikkontakt.
Avslutte driften
- Trekk støpselet ut av stikkontakten. Apparatet stopper.
OBS
Fare for skader!
Fare for skader på grunn av tørket smuss eller tilsetningsstoffer.
Spyl og rengjør apparatet rett etter hver bruk.
- Hvis det transporteres tilsmusset væske eller væske med tilsetningsstoffer, må apparatet spyles og rengjøres rett etter at driften er avsluttet, se kapitlet Spyling og rengjøring.
- Tøm apparatet og tilbehøret og la dem tørke.
Stell og vedlikehold
⚠️FARE
Fare for elektrisk støt og personskader!
Apparatet inneholder elektriske og mekaniske komponenter.
Rengjøring og brukervedlikehold skal ikke utføres av barn.
Spyling og rengjøring
OBS
Fare for skader!
Fare for skader på grunn av tørket smuss eller tilsetningsstoffer.
Spyl og rengjør apparatet rett etter hver bruk.
1 Dersom det ble transportert tilsmusset væske eller væske med tilsetningsstoffer, må apparatet spyles etterpå: Bruk apparatet til å transportere rent ferskvann uten tilsetningsstoffer til alt smuss eller alle tilsetningsstoffer er spylt ut av apparatet.
⚠️FARE
Fare for elektrisk støt og personskader!
Apparatet inneholder elektriske og mekaniske komponenter.
Koble alltid apparatet fra strømforsyningen før montering, demontering eller rengjøring.
2 Trekk støpselet ut av stikkontakten.
3 Trykk på tasten for Quick-Connect og trekk av tilkoblingsstussene.
Figur C
4 Fjern ev. rester fra slangen og Quick-Connect.
5 Rengjør utsiden av apparatet med en myk, ren klut og rent ferskvann.
6 Tøm apparatet og tilbehøret og la dem tørke.
Vedlikehold
Apparatet er vedlikeholdsfritt.
Transport
Transport for hånd
⚠FORSIKTIG
Fare for personskader på ved snubling!
Det er alltid fare for å snuble i løse kabler og slanger.
Vær oppmerksom på kabler og slanger når du flytter enheten.
- Løft og bær apparatet ved hjelp av bærehåndtaket.
Transport i kjøretøy
ADVARSEL
Fare for personskader eller materielle skader!
Ta hensyn til apparatets vekt under transport.
Oppbevar eller sikre apparatet i samsvar med gjeldende retningslinjer slik at det ikke sklir eller kastes rundt under transport.
- Ved transport i kjøretøyer må apparatet sikres mot å skli og velte iht. gjeldende bestemmelser.
Lagring
OBS
Fare for skade på grunn av frost!
Apparater som ikke er helt tømt, kan bli ødelagt av frost.
Tøm enheten og tilbehør helt før du lagrer dem.
Beskytt apparatet mot frost.
Oppbevar enheten frostfritt og ikke utendørs.
⚠FORSIKTIG
Fare for personskader og materielle skader!
Enheten kan vippe på skrå underlag.
Ta hensyn til apparatets vekt ved lagring.
- Tøm pumpen og tilbehøret fullstendig.
- La pumpen og tilbehøret tørke.
- Oppbevar pumpen på et frostfritt sted.
Utbedring av feil
Feil har oftest enkle årsaker som du selv kan utbedre ved hjelp av følgende oversikt. I tvilstilfeller, eller ved driftsforstyrrelser som ikke er nevnt her, kan du kontakte vår autoriserte kundeservice.
| Feil Årsak Utbedring | ||
| Pumpen går, men den transporterer ikke | Det er luft i pumpen. 1. Trekk støpselet ut | av stikkontakten og sett det inn igjen flere ganger, inntil væske su-ges inn. |
| Inntaksområdet er tilstoppet. 1. Trekk stø | pselet ut av stikkontakten.2. Rengjør inntaksområdet. | |
| Væskenivået i manuell drift er for lavt. 1. | Senk pumpen lenger ned i transportvæs-ken om mulig, se kapittel Bruk. | |
| Pumpen starter ikke eller stopper plutselig under drift | Strømforsyningen er avbrutt. 1. Kontroller | sikringer og elektriske forbindel-ser. |
| Bimetallbryteren har slått av pumpen på grunn av overoppheting. | 1. Trekk støpselet ut av stikkontakten.2. La pumpen avkjøles.3. Fjern smusspartikler i inntaksområdet.4. Rengjør inntaksområdet.5. Forhindre tørrkjøring av pumpen. | |
| Smusspartikler blokkerer inntaksområ-det. | 1. Trekk støpselet ut av stikkontakten.2. Rengjør inntaksområdet. | |
| Transportkapasiteten av-tar | Inntaksområdet er tilstoppet. 1. Trekk stø | pselet ut av stikkontakten.2. Rengjør inntaksområdet. |
| Transportkapasiteten er for lav | Maks. transporthøyde er overskredet. Det er valgt feil diameter og lengde på slangen. | 1. Ta hensyn til maksimal transporthøyde, se kapitlet Tekniske data.2. Velg en større slangediameter eller en kor-tere slange ved behov, se kapitlet Optime-re transportmengden. |
| Quick-Connect lar seg ikke åpne eller lukke | Stikksystemet er skittent. 1. Ta av klipsen. | 2. Rengjør klipsen.3. Monter klipsen. |
Tekniske data
| SP16.000Dirt | SP22.000Dirt | ||
| Effektspesifikasjoner apparat | |||
| Nettspenning V 230-240 230-240 | |||
| Nettfrekvens Hz 50 | 50 | ||
| Nominell effekt | W | 550 | 750 |
| Transportmengde maks. | l/h | 16.000 | 22.000 |
| Trykk (maks.) | MPa(bar) | 0,08(0,8) | 0,08(0,8) |
| Transporthøyde (maks.) m | 8 | 8 | |
| Nedsenkningsdybde(maks.) | m | 7 | 7 |
| Tillatt temp. transportvæs-ke | °C | 5...35 | 5...35 |
| Partikkelstørrelse (maks.)for de godkjente transport-væskene | mm | 20 | 30 |
| Minimum væskenivå (ma-nuell modus) | mm | 60 | 50 |
| Restvæskenivå | mm | 25 | 35 |
| Vekt (uten tilbehør) | kg | 4,9 | 6,5 |
Med forbehold om tekniske endringer.

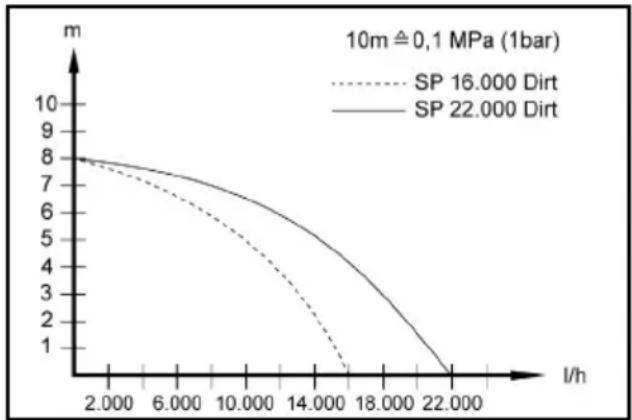

Transportmengden er større:
- jo lavere transporthøyden er.
- jo større diameter på slangen som brukes er.
- jo kortere slangen som brukes er.
- jo lavere trykktap det tilkoblede tilbehøret forårsaker.
line
| I/h | SP 16.000 Dirt | SP 22.000 Dirt | | ------ | -------------- | -------------- | | 2.000 | 8.0 | 8.0 | | 6.000 | 7.5 | 7.8 | | 10.000 | 7.0 | 7.5 | | 14.000 | 6.0 | 6.5 | | 18.000 | 4.0 | 5.0 | | 22.000 | 1.0 | 1.0 |EU-samsvarserklæring
Vi erklærer herved at maskinen beskrevet nedenfor på grunn av design og konstruksjon, samt i versjonen som vi har markedsført, oppfyller de relevante grunnleggen-de helse- og sikkerhetskravene i EU-direktivene.
Endringer på maskinen uten avtale med oss, gjør at denne erklæringen blir ugyldig.
Produkt: Pumpe
Type: 1.645-xxx
Gjeldende EU-direktiver
2014/35/EU
2014/30/EU
2011/65/EU
2009/125/EF
Undertegnede handler på vegne av og med fullmakt fra styret.
Dokumentasjonsfullmektig:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
