Produkto tipas	Panardinamas siurblys / Nešvaraus vandens siurblys
Modelis	SP 16.000 Flood Box
Prekės ženklas	Kärcher
Maksimalus srautas	16.000 l/h
Maksimalus pakėlimo aukštis	8 m
Maksimalus slėgis	0,8 bar (0,08 MPa)
Maksimalus panardinimo gylis	7 m
Leidžiami siurbiami skysčiai	Gėlas vanduo, šiek tiek užterštas vanduo (dalelės iki 20 mm), baseino vanduo, skalbimo šarmas
Skysčio temperatūra	5 °C iki 35 °C
Vardinė įtampa	230-240 V
Tinklo dažnis	50 Hz
Vardinė galia	550 W
Svoris (be priedų)	4,9 kg
Apsaugos klasė	IPX8 (nuolatinė panardinimas po vandeniu)
Kabelio prijungimas	Maitinimo kabelis su kištuku, ilgis nenurodytas (tipinis 10 m)
Plūdinis jungiklis	Taip, aukščio reguliavimas automatiniam režimui
Prijungimo galimybės	Quick-Connect sistema žarnoms 1", 1 1/4", 1 1/2"; pasirinktinai G 1" su atbuliniu vožtuvu
Likęs pakėlimo aukštis (rankinis)	25 mm
Minimalus skysčio lygis (rankinis)	60 mm
Pristatymo komplektas	Siurblys, jungiamasis antgalis G 1 1/2, siurblio jungties dalis, naudojimo instrukcija
Priežiūra	Nereikalauja priežiūros; po naudojimo nuplauti švariu vandeniu
Tinka	Potvyniams, talpyklų ištuštinimui, šuliniams, valtims
Garantija	Gamintojo garantija pagal Kärcher sąlygas

Dažnai užduodami klausimai - SP 16.000 Flood Box Kärcher

Kokius skysčius gali siurbti Kärcher SP 16.000 Flood Box?

Siurblys tinka gėlam vandeniui, šiek tiek užterštam vandeniui (dalelės iki 20 mm), baseino vandeniui, kai priedai dozuojami pagal paskirtį, ir skalbimo šarmui. Netinka sprogstamos, degios ar ėsdinančios medžiagos, riebalai, alyvos, sūrus vanduo ir nuotekos iš tualetų.

Koks yra maksimalus srautas ir pakėlimo aukštis?

Maksimalus srautas yra 16.000 l/h, maksimalus pakėlimo aukštis 8 m. Faktinė galia priklauso nuo žarnos skersmens ir ilgio.

Ar siurblį galima naudoti nuolat?

Ne, siurblys nėra skirtas nepertraukiamam nuolatiniam darbui (pvz., cirkuliacijai tvenkiniuose) ar stacionariam montavimui. Nuolatinis darbas gali sukelti pažeidimus.

Kaip prijungti žarną prie siurblio?

Siurblys turi Quick-Connect sistemą. Prisukite siurblio jungties dalį G 1 1/2 prie jungiamojo antgalio, uždėkite žarną ant detalės ir pritvirtinkite žarnos spaustuku. Tada įkiškite jungiamąjį antgalį į Quick-Connect iki užsifiksavimo.

Ar siurblys veikia automatiškai?

Taip, automatiniu režimu plūdinis jungiklis įjungia siurblį, kai skysčio lygis pasiekia įjungimo aukštį, ir išjungia, kai nukrenta žemiau išjungimo aukščio. Plūdės aukščio reguliavimą galima pritaikyti.

Kaip giliai siurblį galima panardinti į vandenį?

Maksimalus panardinimo gylis yra 7 m.

Ką daryti, jei siurblys veikia, bet nesiurbia?

Galimos priežastys: oras siurblyje (kelis kartus ištraukti ir įkišti maitinimo kištuką), užsikimšęs siurbimo plotas (išvalyti), per žemas skysčio lygis rankiniame režime (panardinti siurblį giliau).

Kaip išvalyti siurblį po naudojimo?

Po užteršto vandens ar priedų siurbimo nedelsiant nuplauti švariu gėlu vandeniu. Tam leiskite siurbliui veikti su švariu vandeniu, tada ištraukite maitinimo kištuką ir išvalykite jungtis. Išorę nuvalykite minkštu audiniu.

Ar reikalinga apsauga nuo šalčio?

Taip, siurblį reikia apsaugoti nuo šalčio. Prieš laikymą visiškai ištuštinti ir išdžiovinti, laikyti šalčiui atsparioje vietoje. Šaltis gali sukelti pažeidimus.

Kokie priedai yra prieinami?

Originalūs Kärcher priedai, pvz., siurblio jungties dalis G 1 (6.997-359.0) su atbuliniu vožtuvu mažesnėms žarnoms, taip pat išankstinis filtras smulkesnėms dalelėms. Informacija www.kaercher.com.

NAUDOJIMO INSTRUKCIJA SP 16.000 Flood Box Kärcher

2 Atjunkite tinklo kištuką nuo elektros lizdo.

3 Paspauskite Quick-Connect mygtuką ir nuimkite prijungimo žarną.

Paveikslas C

Bendrosios nuorodos 121

Numatomasis naudojimas 121

Rizikos lygiai.... 121

Aplinkos apsauga 121

Priedai ir atsarginės dalys 122

Komplektacija 122

Garantija.... 122

Prietaiso aprašymas.... 122

Naudojimo pradžia 122

Eksploatavimas 122

Kasdienė priežiūra ir techninė priežiūra ...... 123

Gabenimas 124

Sandėliavimas 124

Pagalba gedimų atveju.... 124

Techniniai duomenys.... 124

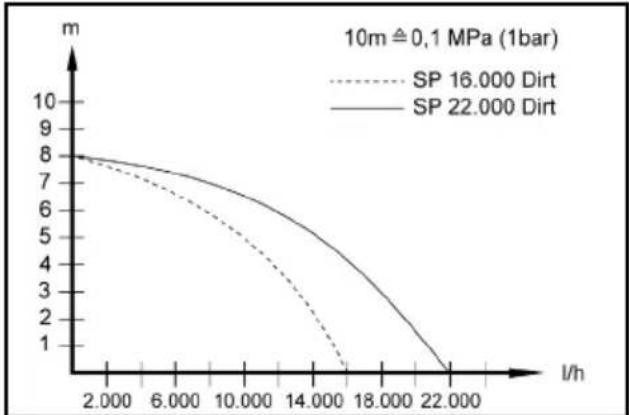

Pumpavimo kiekio optimizavimas 125

ES atitikties deklaracija 125

Bendrosios nuorodos

Prieš pradėdami naudotis prietaisu, perskaitykite šią originalią naudojimo instrukciją ir pridedamus saugos

nurodymus. Laikykitės jų.

Išsaugokite abi knygeles vėlesniam naudojimui arba kitam prietaiso savininkui.

Numatomasis naudojimas

Šį prietaisą naudokite tik privačioms reikmėms.

Numatomasis naudojimas:

• Pastato dalių drenažas potvynių atveju

- Talpyklų išpumpavimas ir perkėlimas

• Vandens gavyba iš šulinių ir šachtų

• Gėlo vandens siurbimas iš valčių ir jachtų

Nuorodos dėl veikimo pateiktos skyriuje „Eksploatavimas“.

Leidžiamosios pumpuojamos terpės

⚠️PAVOJUS

Pumpuojant sprogstamąsias, degias ar netinkamas medžiagas kyla pavojus gyvybei ir žalos pavojus!

Degiosios arba sprogstamosios medžiagos gali užsidegti arba sprogti.

Netinkamos medžiagos gali sugadinti siurblį.

Neperpumpuokite sprogių, degių ar koroziją sukeliančių skysčių ar dujų (pvz., degalų, naftos, nitro skiediklio) ir nepumpuokite riebalų, alyvos, sūraus vandens ar tualetų nuotekų arba vandens, kurio srauto pralaidumas mažesnis nei švaraus vandens.

Leistinos pumpuojamos terpės:

- Gėlas vanduo iki tam tikro užterštumo laipsnio. „SP 16.000 Dirt“:

Vanduo, kuris užterštas ne didesnėmis kaip 20 mm dalelėmis

„SP 22.000 Dirt“:

Vanduo, kuris užterštas ne didesnėmis kaip 30 mm dalelėmis

- Baseino vanduo, tinkamai dozuojant priedus.

- Muilo tirpalas, pvz., iš skalbimo mašinų nuotekų. Tada išplaukite ir išvalykite siurblį švariu gėlu vandeniu, žr. „Skalaukite ir valykite“.

- Siurbiamų skysčių temperatūra turi būti nuo 5 °C iki 35 °C.

Naudojimas ne pagal paskirtį

DĖMESIO

Šalčio keliamas pažeidimų pavojus!

Eksploatavimas per šalčius gali sugadinti įrenginį.

Ne visiškai ištuštintą įrenginį gali pažeisti šaltis.

Šaltomis oro sąlygomis prietaiso neeksploatuokite.

Saugokite įrenginį nuo šalčio.

DĖMESIO

Nepertraukiamo veikimo metu gresia pažeidimų pavojus!

Prietaisas nepritaikytas nepertraukiamam eksploatavimui.

Nenaudokite įrenginio ilgą laiką nepertraukiamai (pvz., nepertraukiamos cirkuliacijos tvenkiniuose) arba kaip stacionaraus įrenginio (pvz., kaip kėlimo įrenginio, fontano siurblio).

Pastaba

Gamintojas neprisiima atsakomybės už galimą žalą, atsiradusią naudojant prietaisą ne pagal paskirtį ar netinkamai jį valdant.

Rizikos lygiai

⚠️PAVOJUS

- Nuoroda dėl tiesioginio pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

⚠️ĮSPĖJIMAS

- Nuoroda dėl galimo pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

ATSARGIAI

- Nurodo galimą pavojų, galintį sukelti lengvus sužalojimus.

DĖMESIO

- Nuoroda dėl galimo pavojaus, galinčio sukelti materialinius nuostolius.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pakuotės atliekas sutvarkykite tausodami aplinką.

Elektros ir elektroniniuose prietaisuose būna vertingų perdirbamų medžiagų ir dažnai tokių dalių, su kuriomis netinkamai elgiantis arba netinkamai jas pašalinus gali kilti pavojus žmonių sveikatai ir

aplinkai. Tačiau norint tinkamai eksploatuoti įrenginį šios dalys būtinos. Šiuo simboliu pažymėtus įrenginius draudžiama šalinti su buitinėmis atliekomis.

Pastabos dėl sudėtinių medžiagų (REACH)

Naujausią informaciją apie sudėtines medžiagas rasite: www.kaercher.com/REACH

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir originalias atsargines dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir be trikčių.

Informaciją apie priedus ir atsargines dalis rasite svetainėje www.kaercher.com.

Komplektacija

Įrenginio tiekiamo komplekto sudėtis parodyta ant pakuotės. Išpakavę patikrinkite, ar yra visos įrenginio detalės. Jei trūksta priedų arba yra transportavimo pažeidimų, praneškite apie tai pardavėjui.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos klaidos. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Prietaiso aprašymas

Paveikslai pateikti grafikų puslapyje Paveikslas A

① Nešiojimo rankena ② Tinklo kabelis su kištuku ③ Automatinis nuorinimo įtaisas ④, Quick-Connect" ⑤ Siurblio jungiamasis elementas G 1 ½ (1 col, 1 ¼ col. ir 1 ½ col. žarnos jungtis ir G 1 ½ sriegis)

⑥ Prijungimo atvamzdis (G 1 ½ sriegis)

⑦ Užraktas (plūdinis jungiklis)

⑧ Aukščio reguliavimas (plūdinis jungiklis)

⑨ Plūdinis jungiklis

⑩ *Siurblio jungiamasis elementas G 1 (¾ col. ir 1 col. žarnos jungtis ir G 1 sriegis)

⑫ G 1 – srieginė jungtis („SP 16.000 Dirt“)

Elektros smūgio ir sužeidimo pavojus!

Įrenginį sudaro elektriniai ir mechaniniai komponentai. Prieš montuodami, ardydami ar valydami prietaisą visada atjunkite jį nuo elektros tinklo.

Pastaba

Kuo trumpesnis žarnos ilgis ir didesnis žarnos skersmuo, tuo didesnis pumpavimo našumas.

Kad siurblys neužsikimštų, mažesnio nei 1 ¼ col. skersmens žarnoms naudokite pirminį filtrą.

• „SP 16.000 Dirt“ specialus priedas • „SP 22.000 Dirt“ integruotas kojoje Siurblio jungtis turi kištukinę sistemą („Quick-Connect“). Jungiamasis atvamzdis su siurblio jungiamuoju elementu G 1 ½ ir sriegine jungtimi G 1 – srieginė jungtis tiekiama nesumontuota kartu su prietaisu.

Pastaba

Prie siurblio jungiamojo elemento G 1 ½ galima prijungti 1 col., 1 ¼ col. ir 1 ½ col. skersmens žarnas.

Kad galima būtų pumpuoti norimo dydžio daleles, reikia pasirinkti pakankamai didelį žarnos skersmenį, o siurblio jungiamąjį elementą G 1 ½ atitinkamai patrumpinti ties grioveliais. Mažesniam granulių dydžiui taip pat rekomenduojamas didelis žarnos skersmuo, kad būtų galimas didelis srauto kiekis.

Prijunkite žarną prie siurblio, jei naudojate 1 col., 1 ¼ col. arba 1 ½ col. žarną:

1 Ant jungiamojo atvamzdžio užsukite siurblio jungiamąjį elementą G 1 ½.

Paveikslas B

2 Užmaukite žarnos spaustuką ant žarnos.

3 Užmaukite žarną ant siurblio jungiamojo elemento G 1 ½ ir pritvirtinkite jį žarnos spaustuku.

4 Įstumkite jungiamąjį atvamzdį į „Quick-Connect“ jungtį.

C pav.

Prijunkite žarną prie siurblio, jei naudojate 3/4 col. arba 1 col. žarną („SP 16.000 Dirt“):

1 Užsukite G 1 srieginę jungtį ant jungiamojo atvamzdžio. 2 Ant G 1 srieginės jungties pritvirtinkite specialų priedą – siurblio jungiamąjį elementą G 1 (6.997-359.0 siurblio jungiamasis elementas G 1 (33,3 mm), įskaitant atbulinį vožtuvą – pristatomoje komplektacijoje nėra): a Uždėkite atbulinį vožtuvą ant G 1 srieginės jungties taip, kad būtų įskaitomas užrašas „UP“. b Užsukite siurblio jungiamąjį elementą G 1 ant srieginės jungties G 1.

3 Užmaukite žarnos spaustuką ant žarnos.

4 Užmaukite žarną ant siurblio jungiamojo elemento G 1 ir pritvirtinkite jį žarnos spaustuku.

5 Įstumkite jungiamąjį atvamzdį į „Quick-Connect“ jungtį.

C pav.

Įrengti / panardinti siurblį:

1 Įkiškite plūdinio jungiklio aukščio reguliavimo mechanizmą į užraktą.

D pav.

2 Saugiai pastatykite siurblį ant tvirto pagrindo į pumpuojamą skystį arba panardinkite jį naudodami lyną, pritvirtintą prie nešiojimo rankenos.

Pastaba

Įsiurbimo zona neturi būti blokuojama nešvarumais. Jei gruntas klampus, pastatykite siurblį ant plytos ar panašaus daikto. Įsitikinkite, kad siurblys stovėtų horizontalioje padėtyje. Neneškite siurblio už kabelio ar žarnos.

Eksploatavimas

⚠ PAVOJUS

Elektros smūgio keliamas pavojus gyvybei!

Elektros smūgio keliamas pavojus gyvybei palietus įtampingąją dalį.

Darbo metu nelieskite virvės, pritvirtintos prie nešiojimo rankenos, ar bet kokių objektų, kurie liečiasi su perpumpuojamu skysčiu (pvz., į perpumpuojamą skystį išsikišusių vamzdynų, turėklų), ir nesiremkite į perpumpuojamą skystį.

sių vamzdynų, turėklų), ir nesiremkite į perpumpuojamą skystį.

Kai skysčio lygis yra žemas, siurblio įsiurbtas arba jame esantis oras išleidžiamas per automatinį nuorinimo įtaisą. Kartu su oru taip pat gali ištekėti skysčio.

1. Kai skysčio lygis yra žemas, siurblio įsiurbtas arba jame esantis oras išleidžiamas per automatinį nuorinimo įtaisą. Kartu su oru taip pat gali ištekėti skysčio.

Jei siurbdamas siurblys sunkiai užsipildo, kai skysčio lygis žemas, atjunkite ir pakartotinai prijunkite kištuką, kad palengvintumėte įsiurbimo procesą.

Automatinis režimas

Sureguliuokite plūdinį jungiklį reguliuodami aukštį ir kabelio ilgį.

1. Sureguliuokite plūdinį jungiklį reguliuodami aukštį ir kabelio ilgį.

Jei siurblys naudojamas be priežiūros, visada nustatykite plūdinį jungiklį į viršutinę padėtį, kad siurblys būtų patikimai išjungiamas.

Jei siurblys naudojamas be priežiūros, visada nustatykite plūdinį jungiklį į viršutinę padėtį, kad siurblys būtų patikimai išjungiamas.

Pastaba

Pastaba

Jei siurblys nustatytas žemiausioje padėtyje, kabelio ilgį tarp plūdinio jungiklio ir užrakto nustatykite iki 2,5 cm, žr. ženklinimą ant kabelio.

Paveikslas G

1. Įkiškite tinklo kištuką į kištukinę dėžutę.

Pastaba

Automatiniu režimu plūdinis jungiklis automatiškai valdo siurbimo procesą.

Siurblys įsijungia, kai tik plūdinis jungiklis pasiekia jungimo aukštį pakilus skysčio lygiui.

Siurblys išsijungia, kai tik plūdinis jungiklis pasiekia išsijungimo aukštį sumažėjus skysčio lygiui.

Turi būti užtikrinta plūdinio jungiklio judėjimo laisvė.

Laido ilgis tarp plūdinio jungiklio ir fiksatoriaus turi būti ne mažesnis kaip 2,5 cm.

Įjungimo aukštis / išjungimo aukštis (plūdinis jungiklis žemiausioje padėtyje):

Min. / maks. „SP	16.000 Dirt“ „SP	22.000 Dirt“
Ijungimo aukštis cm*	18 / 21 20 / 24
Išjungimo aukštis cm*	4 / 12 6 / 15

Įjungimo aukštis / išjungimo aukštis (plūdinis jungiklis aukščiausioje padėtyje):

Min. / maks. „SP	16.000 Dirt“ „SP	22.000 Dirt“
Ijungimo aukštis cm*	28 / 31 33 / 36
Išjungimo aukštis cm*	14 / 22 19 / 27

* Perjungimo aukštis priklauso nuo plūdinio jungiklio padėties ir kabelio ilgio tarp plūdinio jungiklio ir blokavimo įtaiso. Rekomenduojame išlaikyti iš anksto nustatytą kabelio ilgį.

Rankinis valdymas

Pastaba

Rankiniu režimu siurblys visą laiką yra įjungtas. Kad rankiniu režimu siurblys užsipildytų pats, skysčio lygis turi būti ne mažesnis kaip 60 mm („SP 16.000 Dirt“) arba 50 mm („SP 22.000 Dirt“). Siurblys gali pumpuoti likutinį skystį, kurio aukštis iki 25 mm („SP 16.000 Dirt“) arba 35 mm („SP 22.000 Dirt“). Nurodytas likutinio skysčio aukštis pasiekiamas tik dirbant rankiniu režimu.

Turi būti užtikrinta plūdinio jungiklio judėjimo laisvė.

1. Užfiksuokite plūdinį jungiklį, nukreiptą į viršų.

Paveikslas H

DĖMESIO

Pavojus sugadinti, jeigu būtų naudojama sausoji eiga!

Jeigu naudojama sausoji eiga, tada siurblys labiau dėvisi.

Nepalikite siurblio be priežiūros, jeigu jis eksploatuojamas rankiniu būdu.

Jeigu pradedama veikti sausąja eiga, nedelsdami ištraukite tinklo kištuką iš lizdo.

1. Įkiškite tinklo kištuką į lizdą.

Eksploatavimo užbaigimas

1. Ištraukite tinklo kištuką iš lizdo.

Prietaisas sustoja.

DĖMESIO

Pažeidimo pavojus!

Dėl išdžiūvusių nešvarumų ar priedų gali atsirasti pažeidimų rizika.

Po kiekvieno naudojimo prietaisą iš karto nuplaukite ir išvalykite.

1. Jei buvo pumpuojamas nešvarus skystis arba skystis su priedais, pasibaigus darbui įrenginį iš karto išplaukite ir išvalykite, žr. skyrių „Skalaukite ir valykite“.
2. Ištuštinkite prietaisą ir priedus bei palaukite, kol jie išdžius.

Kasdienė priežiūra ir techninė priežiūra

⚠️ PAVOJUS

Elektros smūgio ir sužeidimo pavojus!

Įrenginį sudaro elektriniai ir mechaniniai komponentai.

Neleidžiama, kad vaikai atliktų valymą ir eksploatavimo priežiūrą.

Skalaukite ir valykite

DĖMESIO

Pažeidimo pavojus!

Dėl išdžiūvusių nešvarumų ar priedų gali atsirasti pažeidimų rizika.

Po kiekvieno naudojimo prietaisą iš karto nuplaukite ir išvalykite.

1 Jeigu siurbiamas nešvarus skystis arba skystis su priedais, įrenginį reikia išplauti: Naudokite įrenginį švariam gėlam vandeniui be priedų pumpuoti, kol iš įrenginio bus išplauti visi teršalai ar priedai.

⚠️PAVOJUS

Elektros smūgio ir sužeidimo pavojus!

Įrenginį sudaro elektriniai ir mechaniniai komponentai.

Prieš montuodami, ardydami ar valydami prietaisą visada atjunkite jį nuo elektros tinklo.

2 Ištraukite tinklo kištuką iš lizdo.

3 Paspauskite „Quick-Connect“ mygtuką ir nuimkite jungiamąsias dalis.

Paveikslas C

4 Jeigu reikia, pašalinkite likučius nuo žarnos ir greitosios jungties.

5 Įrenginio išorę valykite minkšta, švaria šluoste ir švariu gėlu vandeniu.

6 Ištuštinkite prietaisą ir priedus bei palaukite, kol jie išdžius.

Techninė priežiūra

Prietaisui techninės priežiūros nereikia.

Gabenimas

Nešimas ranka

ATSARGIAI

Rizika susižeisti suklupus!

Kyla pavojus susižeisti užkliuvus už palaidų kabelių ir žarnų.

Perkeldami įrenginį būkite atsargūs dėl kabelių ir žarnų.

1. Pakelkite prietaisą už nešiojimo rankenos ir neškite.

Gabenimas transporto priemonėmis

⚠️ĮSPĖJIMAS

Sužalojimo pavojus, pažeidimo pavojus!

Transportuodami atsižvelkite į prietaiso svorį.

Pakraukite arba pritvirtinkite prietaisą laikydamiesi galiojančių direktyvų, kad transportavimo metu jis neslystų ir nebūtų mėtomas.

1. Prietaisą gabendami transporto priemonėje įtvirtinkite jį pagal galiojančias taisykles, kad jis neslystų ir neapvirstų.

Sandėliavimas

DĖMESIO

Sugadinimo pavojus dėl šalčio!

Ne visiškai ištuštintas prietaisas gali būti sugadintas dėl šalčio.

Prieš laikydami visiškai ištuštinkite prietaisą ir priedus.

Saugokite prietaisą nuo šalčio.

Sandėliuokite prietaisą vietoje be šalčio, o ne lauke.

ATSARGIAI

Sužalojimų ir materialinės žalos pavojus!

Prietaisas gali apvirsti ant nuožulnių paviršių.

Sandėliuodami atsižvelkite į prietaiso svorį.

1. Visiškai ištuštinkite siurblį ir priedus.
2. Palaukite, kol siurblys ir priedai išdžius.
3. Siurblį laikykite nuo šalčio apsaugotoje vietoje.

Pagalba gedimų atveju

Dažnai gedimus sukelia priežastys, kurias galite pašalinti patys, perskaitę šią apžvalgą. Jei abejojate ar jūsų įrenginio gedimas čia nepaminėtas, kreipkitės į įgaliotą klientų aptarnavimo tarnybą.

Triktis Priežastis Šalinimas
Siurblys veikia, bet ne-pumpuoja	Siurblyje yra oro.	1. Daug kartų ištraukite iš lizdo ir jkiškite siur-blio tinklo kištuką, kol bus pradėtas siurbti skystis.
	Įsiurbimo zona užsikimšusi.	1. Ištraukite prietaiso kištuką iš kištukinio liz-do.2. Išvalykite įsiurbimo zoną.
	Skysčio lygis rankiniu režimu per mažas.	1. Siurblė kuo giliau panardinkite į pumpuoja-mą skystį, žr. skyrių Eksploatavimas.
Siurblys neveikia arba staiga išsijungia	Nutrauktas energijos tiekimas.	1. Patikrinkite saugiklj ir elektros jungtis.
	Dėl perkaitimo apsauginis terminis jungi-klis išjungė siurblį.	1. Ištraukite prietaiso kištuką iš kištukinio liz-do.2. Palaukite, kol siurblys atvės.3. Pašalinkite purvo daleles siurbimo vietoje.4. Išvalykite įsiurbimo zoną.5. Užtikrinkite, kad siurblys neveiktų be skys-čio.
	Purvo dalelės blokuoja įsiurbimo zoną.	1. Ištraukite prietaiso kištuką iš kištukinio liz-do.2. Išvalykite įsiurbimo zoną.
Sumažėja siurbiamoji ga-lia	Įsiurbimo zona užsikimšusi.	1. Ištraukite prietaiso kištuką iš kištukinio liz-do.2. Išvalykite įsiurbimo zoną.
Per mažas pumpavimo našumas	Viršyta didžiausia pumpavimo aukščio vertė.Netinkamai parinktas žarnos skersmuo ir ilgis.	1. Laikykitės didžiausios pumpavimo aukščio vertės (žr. skyrių Techniniai duomenys.2. Jei reikia, pasirinkite didesnį žarnos skers-menį arba trumpesnį žarnos ilgį, žr. skyrių Pumpavimo kiekio optimizavimas .
Quick-Connect negalima atverti arba užverti	Kištukinė sistema užteršta.	1. Pašalinkite sąvaržą.2. Išvalykite sąvaržą.3. Sumontuokite sąvaržą.

Techniniai duomenys

	SP16.000Dirt	SP22.000Dirt
Irenginio galios duomenys
Tinklo jtampa V 230-240 230-240
Tinklo dažnis Hz	50	50

Gamintojas pasilieka teisę atlikti techninius pakeitimus.

		SP16.000Dirt	SP22.000Dirt
Vardinė galia	W	550	750
Tiekimo pajėgumas, mak-simalus	l/h	16.000	22.000
Slėgis (didž.) MPa	(bar)	0,08(0,8)	0,08(0,8)
Transportavimo aukštis (didž.)	m	8	8
Panardinimo gylis (maks.) m 7 7
Leidž. siurbiamo skysčio temperatūra	°C 5...35 5...35
Leistino pumpuojamo skysčio dalelių dydis (di-dž.)	mm 20 30
Minimalus skysčio lygis (rankinis režimas)	mm 60 50
Likutinio skysčio aukštis	mm	25	35
Svoris (be priedų)	kg	4,9	6,5

Pumpavimo kiekio optimizavimas

Pumpuojamas kiekis yra dar didesnis:

• kuo mažesnis pumpavimo aukštis,
• kuo didesnis naudojamos žarnos skersmuo,
• kuo trumpesnė naudojama žarna,
• kuo mažesnį slėgio nuostolį sukelia prijungti priedai.

ES atitikties deklaracija

Pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jeigu įrenginiui atliekamas su mumis nesuderintas keitimas, ši deklaracija netenka savo galios.

Produktas: Siurblys

Tipas: 1.645-xxx

Atitinkamos ES direktyvos

2014/35/ES

2014/30/ES

2011/65/ES

2009/125/EB

Taikomas (-i) Reglamentas (-ai)

(EU) 2019/1781

Taikomi darnieji standartai

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Vinendenas, Vokietija

Tel.: [phone]

Faks.: [phone]

Vinendenas, 2021 m. birželio 1 d.
