SP 16.000 Flood Box - črpalka Kärcher - Brezplačna navodila za uporabo

Vrsta izdelka	Potopna črpalka / črpalka za umazano vodo
Model	SP 16.000 Flood Box
Znamka	Kärcher
Maksimalna količina črpanja	16.000 l/h
Maksimalna višina črpanja	8 m
Maksimalni tlak	0,8 bar (0,08 MPa)
Maksimalna globina potopitve	7 m
Dovoljeni mediji črpanja	Sladka voda, rahlo onesnažena voda (delci do 20 mm), bazenska voda, pralni lug
Temperatura medija	5 °C do 35 °C
Nazivna napetost	230-240 V
Omrežna frekvenca	50 Hz
Nazivna moč	550 W
Teža (brez dodatkov)	4,9 kg
Stopnja zaščite	IPX8 (trajno pod vodo)
Kabelski priključek	Omrežni kabel z vtičem, dolžina ni navedena (običajno 10 m)
Plovno stikalo	Da, višinsko nastavljivo za avtomatsko delovanje
Možnosti priklopa	Quick-Connect sistem za cevi 1", 1 ¼", 1 ½"; opcijsko G 1" s povratnim ventilom
Preostala višina črpanja (ročno)	25 mm
Minimalna višina tekočine (ročno)	60 mm
Vsebina paketa	Črpalka, priključni nastavek G 1 ½, priključni kos črpalke, navodila za uporabo
Vzdrževanje	Brez vzdrževanja; po uporabi sperite s čisto vodo
Primerno za	Poplave, praznjenje posod, vodnjaki, čolni
Garancija	Garancija proizvajalca v skladu s pogoji Kärcher

Pogosto zastavljena vprašanja - SP 16.000 Flood Box Kärcher

Katere tekočine lahko črpa Kärcher SP 16.000 Flood Box?

Črpalka je primerna za sladko vodo, rahlo onesnaženo vodo (delci do 20 mm), bazensko vodo ob pravilnem doziranju dodatkov in pralni lug. Niso primerne eksplozivne, vnetljive ali jedke tekočine, maščobe, olja, slana voda in odpadna voda iz stranišč.

Kolikšna sta maksimalna količina in višina črpanja?

Maksimalna količina črpanja je 16.000 l/h, maksimalna višina črpanja 8 m. Dejanska zmogljivost je odvisna od premera in dolžine cevi.

Ali lahko črpalka deluje neprekinjeno?

Ne, črpalka ni namenjena neprekinjenemu delovanju (npr. kroženju v ribnikih) ali stacionarni namestitvi. Pri neprekinjenem delovanju lahko pride do poškodb.

Kako priključim cev na črpalko?

Črpalka ima Quick-Connect sistem. Privijte priključni kos črpalke G 1 ½ na priključni nastavek, potisnite cev na kos in jo pritrdite s cevno objemko. Nato vstavite priključni nastavek v Quick-Connect, dokler ne zaskoči.

Ali črpalka deluje samodejno?

Da, v avtomatskem načinu plovno stikalo vklopi črpalko, ko nivo tekočine doseže višino vklopa, in izklopi, ko pade pod višino izklopa. Višinska nastavitev plovca je prilagodljiva.

Kako globoko lahko črpalko potopimo v vodo?

Maksimalna globina potopitve je 7 m.

Kaj storiti, če črpalka deluje, vendar ne črpa?

Možni vzroki: zrak v črpalki (večkrat izvlecite in vstavite omrežni vtič), zamašeno sesalno območje (očistite), prenizek nivo tekočine v ročnem načinu (potopite črpalko globlje).

Kako očistim črpalko po uporabi?

Po črpanju umazane vode ali vode z dodatki takoj sperite s čisto sladko vodo. Za to pustite črpalko teči s čisto vodo, nato izvlecite omrežni vtič in očistite priključke. Zunanjost obrišite z mehko krpo.

Ali je potrebna zaščita pred zmrzaljo?

Da, črpalko je treba zaščititi pred zmrzaljo. Pred shranjevanjem popolnoma izpraznite in posušite, hranite na mestu brez zmrzali. Zmrzal lahko povzroči poškodbe.

Kateri dodatki so na voljo?

Originalni dodatki Kärcher, npr. priključni kos črpalke G 1 (6.997-359.0) s povratnim ventilom za manjše cevi, ter predfilter za finejše delce. Informacije na www.kaercher.com.

NAVODILA ZA UPORABO SP 16.000 Flood Box Kärcher

Splošna navodila....79
Namenska uporaba 79
Stopnje nevarnosti.... 79
Varovanje okolja 79
Pribor in nadomestni deli.... 80
Obseg dobave....80
Garancija 80
Opis naprave....80
Zagon 80
Obratovanje....81
Nega in vzdrževanje.... 81
Transport 82
Skladiščenje 82
Pomoč pri motnjah 82
Tehnični podatki.... 82
Optimizacija črpalne količine 83
Izjava EU o skladnosti 83

Splošna navodila

Pred prvo uporabo naprave preberite ta originalna navodila za uporabo in priložena varnostna navodila ter jih upošte-

vajte.

Obe knjižici shranite za poznejšo uporabo ali za naslednjega uporabnika.

Namenska uporaba

Napravo uporabljajte izključno v zasebnem gospodinjstvu.

Namenska uporaba:

• Odvodnjavanje delov stavbe v primeru poplav
• Izčrpavanje in prečrpavanje posod
• Odjem vode iz vodnjakov in jaškov
• Črpanje sladke vode iz čolnov in jaht

Za napotke o načinu delovanja glejte poglavje Obratovanje.

Tekočine, ki jih je dovoljeno črpati

⚠️NEVARNOST

Smrtna nevarnost in nevarnost poškodovanja pri črpanju eksplozivnih, vnetljivih ali neprimernih sno- vi!

Vnetljive ali eksplozivne snovi se lahko vžgejo ali eksplodirajo.

Neustrezne snovi lahko poškodujejo črpalko.

Ne črpajte eksplozivnih, vnetljivih ali jedkih tekočin ali plinov (npr. goriv, petroleja, nitrorazredčila) in ne črpajte maščob, olj, slane vode ali odpadne vode iz stranišč ali vode, ki ima manjšo pretočnost kot čista voda.

Tekočine, ki jih je dovoljeno črpati:

• Sladka voda do določene stopnje onesnaženosti. SP 16.000 Dirt:
  Voda s stopnjo onesnaženja do velikosti zrn 20 mm SP 22.000 Dirt:
  Voda s stopnjo onesnaženja do velikosti zrn 30 mm
• bazenska voda pri predvidenem odmerku dodatkov.
• Pralni lug, npr. iz puščajočih pralnih strojev. Nato čr-palko sperite in očistite s čisto sladko vodo, glejte poglavje Izpiranje in čiščenje.
• Temperatura tekočin, ki se črpajo, mora biti med 5 °C in 35 °C.

Nepravilna uporaba

POZOR

Nevarnost poškodb zaradi zmrzali!

Obratovanje med zmrzaljo lahko poškoduje napravo. Naprava, ki ni popolnoma izpraznjena, se lahko uniči zaradi zmrzali.

Naprave ne uporabljajte pri zmrzali.

Napravo zaščitite pred zamrzovanjem.

POZOR

Nevarnost poškodovanja med neprekinjenim delovanjem!

Naprava ni primerna za neprekinjeno trajno obratovanje.

Naprave ne uporabljajte dalj časa neprekinjeno (npr. trajno obtočno obratovanje v ribnikih) ali kot stacionarno napravo (npr. kot dvižno napravo, črpalko za fontane). Napotek

Proizvajalec ne odgovarja za morebitno škodo, ki nastane zaradi nenamenske uporabe ali napačnega upravljanja.

Stopnje nevarnosti

⚠️NEVARNOST

- Označuje neposredno nevarnost, ki lahko povzroči težke telesne poškodbe ali smrt.

⚠OPOZORILO

- Označuje potencialno nevarno situacijo, ki lahko povzroči težke telesne poškodbe ali smrt.

PREVIDNOST

- Označuje potencialno nevarno situacijo, ki lahko povzroči lahke telesne poškodbe.

POZOR

- Označuje potencialno nevarno situacijo, ki lahko povzroči materialno škodo.

Varovanje okolja

Materiali embalaže se lahko reciklirajo. Embalažo odstranite na okolju varen način.

Električne in elektronske naprave vsebujejo dragocene materiale z možnostjo recikliranja, pogosto pa tudi sestavne dele, kot so baterije,

akumulatorske baterije ali olja, ki lahko pri napač-

ni uporabi ali napačnem odstranjevanju škodujejo zdravju ljudi in okolju. Navedeni sestavni deli so kljub temu potrebni za pravilno delovanje naprave. Naprave, označene s tem simbolom, ne smete odvreči med gospodinjske odpadke.

Napotki o sestavinah (REACH)

Aktualne informacije najdete na spletnem naslovu: www.kaercher.com/REACH

Pribor in nadomestni deli

Uporabljajte samo originalni pribor in originalne nadomestne dele, ki zagotavljajo varno in nemoteno delovanje naprave.

Informacije o priboru in nadomestnih delih najdete na spletnem naslovu www.kaercher.com.

Obseg dobave

Obseg dobave je upodobljen na embalaži. Pri odstra-njevanju embalaže preverite, ali je vsebina popolna. Če manjka pribor ali će so med transportom nastale poškodbe, obvestite prodajalca.

Garancija

V vsaki državi veljajo garancijski pogoji, ki jih je izdala naša pristojna prodajna družba. V garancijskem roku bodo morebitne motnje v delovanju naprave odpravljene brezplačno, če je njihov vzrok napaka v materialu ali napaka v izdelavi. Pri uveljavljanju garancije zagotovite dokazilo o nakupu in stopite v stik s prodajalcem ali najbližjim servisom.

① Nosilni ročaj
② Omrežni priključni kabel z vtičem
③ Samodejna naprava za odzračevanje
④ Hitri priključek Quick-Connect
⑤ Priključni kos za črpalko G 1 ½ (1", 1 ¼" in 1 ½" pri- ključek cevi in G 1 ½ - navoj)

Nevarnost udara elektrike in telesnih poškodb!

Naprava vsebuje električne in mehanske sestavne dele. Pred sestavljanjem, razstavljanjem ali čiščenjem napravo vedno izključite iz električnega omrežja.

Napotek

Čim krajša je dolžina cevi in čim večji je njen premer, tem večja je zmogljivost črpanja.

Da bi se izognili zamašitvam črpalke, uporabite predfilter za cevi s premerom, manjšim od 1 ¼".

• SP 16.000 Dirt Posebni pribor

• SP 22.000 Dirt vgrajen v stojalo

Priključni kos za črpalko je opremljen z vtičnim sistemom (Quick-Connect).

Priključni nastavek s priključnim kosom za črpalko

G 1 ½ in priključek z navoji G 1 sta dobavljena nesesta-vljena skupaj z napravo.

Napotek

Na priključni kos za črpalko G 1 ½ lahko priključite gibke cevi s premerom 1", 1 ¼" in 1 ½".

Da bi zagotovili črpanje želene velikosti zrn, je treba izbrati dovolj velik premer cevi in ustrezno skrajšati priključni kos za črpalko G 1 ½ pri utorih. Tudi pri manjših velikostih zrnih je priporočljiv velik premer cevi, ki omogoča veliko količino pretoka.

Če uporabljate 1", 1 ¼" ali 1 ½" gibko cev, priključite gibko cev na črpalko:

1 Priključni kos za črpalko G 1 12 privijte na priključni nastavek. Slika B

2 Cevno sponko pritisnite na gibko cev.

3 Potisnite gibko cev na priključni kos za črpalko G 1 ½ in jo pritrdite s cevno sponko.

4 Priključni nastavek potisnite v Quick-Connect. Slika C

Če uporabljate ^3/4 ali 1" gibko cev, priključite gibko cev na črpalko (SP 16.000 Dirt):

1 Priključek z navoji G 1 privijte na priključni nastavek.
2 Na priključek z navoji G 1 namestite poseben priključni kos za črpalko G 1 (6.997-359.0 priključni kos za črpalko G 1 (33,3 mm), vključno s protipovratnim ventilom - ni vključen v obseg dobave): a Na priključek z navoji G 1 namestite protipovratni ventil tako, da je napis »UP« čitljiv. b Priključni kos za črpalko G 1 privijte na priključek z navoji G 1.

3 Cevno sponko pritisnite na gibko cev.

4 Potisnite gibko cev na priključni kos za črpalko G 1 in jo pritrdite s cevno sponko.

5 Priključni nastavek potisnite v Quick-Connect. Slika C

Nastavite/potopite črpalko:

1 Nastavitev višine stikala s plovcem vstavite v zapah. Slika D

2 Črpalko varno postavite na trdno podlago v črpano tekočino ali jo potopite s pomočjo vrvi, pritrjene na nosilni ročaj.

Napotek

Območje sesanja ne sme biti blokirano z nečistočami. Če so tla blatna, postavite črpalko na opeko ali podobno podlago. Prepričajte se, da je črpalka v vodoravni legi. Črpalke ne prenašajte za kabel ali gibko cev.

Obratovanje

⚠️NEVARNOST

Smrtna nevarnost zaradi električnega udara!

Smrtna nevarnost zaradi električnega udara, će se dotaknete delov pod napetostjo.

Med obratovanjem se ne dotikajte vrvi, pritrjene na nosilni ročaj, ali predmetov, ki so v stiku s črpano tekočino (npr. cevovodov, ki štrlijo v črpano tekočino, ograj), in ne segajte v črpano tekočino.

Samodejna naprava za odzračevanje

1. Ko je nivo tekočine nizek, se zrak, ki ga črpalka vsrka ali je v njej, izloči skozi samodejno napravo za odzračevanje. Poleg zraka lahko uhaja tudi tekočina.

Če ima črpalka težave pri sesanju, ko je nivo tekočine nizek, večkrat odklopite in priklopite električni vtič, da pospešite postopek sesanja.

Slika E

Avtomatsko obratovanje

1. Nastavite stikalo s plovcem prek nastavitve višine in dolžine kabla.

Napotek

Če črpalka deluje brez nadzora, vedno nastavite stikalo s plovcem v zgornji položaj, da zagotovite zanesljiv izklop črpalke.

Slika F

Napotek

Če je črpalka nastavljena v najnižji položaj, prilagodite dolžino kabla med stikalom s plovcem in zapahom na 2,5 cm, glejte oznako na kablu.

Slika G

1. Priključite električni vtič v vtičnico.

Napotek

V samodejnem načinu stikalo s plovcem samodejno kr-mili proces črpanja.

Črpalka se vklopi takoj, ko stikalo s plovcem zaradi na-raščajočega nivoja tekočine doseže vklopno višino.

Črpalka se izklopi takoj, ko stikalo s plovcem zaradi padajočega nivoja tekočine doseže izklopno višino.

Zagotovljena mora biti svoboda gibanja stikala s plovcem.

Dolžina kabla med stikalom s plovcem in zapahom mora znašati vsaj 2,5 cm.

Vklopna višina/izklopna višina (stikalo s plovcem v najnižjem položaju):

Min/Maks SP 16.000 Dirt SP 22.000 Dirt
Vklopna višina cm*	18/21 20/24
Izklopna višina cm*	4/12 6/15

Vklopna višina/izklopna višina (stikalo s plovcem v najvišjem položaju):

Min/Maks SP 16.000 Dirt SP 22.000 Dirt
Vklopna višina cm*	28/31 33/36
Izklopna višina cm*	14/22 19/27

* Višina preklopa je odvisna od položaja stikala s plovcem in dolžine kabla med stikalom s plovcem in zapahom. Priporočamo, da ohranite prednastavljeno dolžino kabla.

Ročno obratovanje

Napotek

V ročnem obratovanju črpalka ostane neprekinjeno vklopljena. Da črpalka v ročnem načinu obratovanja sama sesa, mora nivo tekočine znašati vsaj 60 mm (in SP 16.000 Dirt) ali 50 mm (SP 22.000 Dirt). Črpalka lahko črpa do višine ostanka tekočine 25 mm (in SP 16.000 Dirt) ali 35 mm (SP 22.000 Dirt). Navedena višina ostanka tekočine se doseže le pri ročnem obratovanju.

Zagotovljena mora biti svoboda gibanja stikala s plovcem.

1. Stikalo s plovcem pritrdite v zapah, obrnjeno navzgor.

Slika H

POZOR

Nevarnost poškodovanja pri suhem teku!

Zaradi suhega teka se črpalka bolj obrabi.

Med ročnim obratovanjem črpalke ne puščajte brez nadzora.

V primeru suhega teka takoj izvlecite električni vtič iz vtičnice.

1. Električni vtič vstavite v vtičnico.

Konec uporabe

1. Izklopite električni vtič iz omrežne vtičnice. Naprava se zaustavi.

POZOR

Nevarnost poškodovanja!

Nevarnost poškodovanja zaradi zasušene umazanije ali dodatkov.

Po vsaki uporabi napravo takoj sperite in očistite.

1. Če je bila črpana umazana tekočina ali tekočina z dodatki, napravo takoj po koncu delovanja sperite in očistite, glejte poglavje Izpiranje in čiščenje.

2. Izpraznite napravo in pribor ter ju pustite, da se posušita.

Nega in vzdrževanje

⚠️NEVARNOST

Nevarnost udara elektrike in telesnih poškodb!

Naprava vsebuje električne in mehanske sestavne dele. Otroci ne smejo izvajati čiščenja in uporabniškega vzdrževanja.

Izpiranje in čiščenje

POZOR

Nevarnost poškodovanja!

Nevarnost poškodovanja zaradi zasušene umazanije ali dodatkov.

Po vsaki uporabi napravo takoj sperite in očistite.

1 Če je bila črpana umazana tekočina ali tekočina z dodatki, je treba napravo nato izprati: Z napravo črpajte čisto sladko vodo brez dodatkov, dokler iz naprave ne izperete vse umazanije ali dodatkov.

⚠️NEVARNOST

Nevarnost udara elektrike in telesnih poškodb!

Naprava vsebuje električne in mehanske sestavne dele. Pred sestavljanjem, razstavljanjem ali čiščenjem napravo vedno izključite iz električnega omrežja.

2 Izklopite električni vtič iz omrežne vtičnice.

3 Pritisnite tipko hitrega priključka Quick-Connect in snemite priključni nastavek.

Slika C

4 Po potrebi odstranite ostanke z gibke cevi in hitrega priključka Quick-Connect.

5 Zunanjost naprave očistite z mehko, čisto krpo in čisto sladko vodo.
6 Izpraznite napravo in pribor ter ju pustite, da se posušita.

Vzdrževanje

Naprave ni treba vzdrževati.

Transport

Ročni transport

PREVIDNOST

Nevarnost telesnih poškodb zaradi spotikanja!

Obstaja nevarnost telesnih poškodb zaradi spotikanja ob ohlapne kable in gibke cevi.

Pri premikanju naprave pazite na kable in gibke cevi.

1. Dvignite napravo za nosilni ročaj in jo nesite.

Transport v vozilu

⚠OPOZORILO

Nevarnost telesnih poškodb, nevarnost poškodb naprave!

Pri transportu upoštevajte težo naprave.

Napravo shranite ali zavarujte v skladu z veljavnimi smernicami, da med transportom ne zdrsne ali je ne premetava.

1. Pri transportu v vozilih zavarujte napravo pred zdrsom in prevrnitvijo v skladu z veljavnimi smernicami.

Skladiščenje

POZOR

Obstaja nevarnost poškodb zaradi zmrzali!

Naprava, ki ni popolnoma izpraznjena, se lahko zaradi zmrzali uniči.

Napravo in dodatke popolnoma izpraznite, preden jih shranite.

Napravo zaščitite pred zamrzovanjem.

Napravo hranite na mestu, kjer ni zmrzali, in ne na prostem.

PREVIDNOST

Nevarnost telesnih poškodb in materialne škode!

Na nagnjenih površinah se lahko naprava prevrne.

Pri skladiščenju upoštevajte težo naprave.

1. Črpalko in pribor popolnoma izpraznite.
2. Počakajte, da se črpalka in pribor posušita.
3. Črpalko shranite na mestu, kjer ni zmrzali.

Pomoč pri motnjah

Motnje imajo pogosto enostavne vzroke, ki jih lahko s pomočjo naslednjega pregleda odpravite sami. Pri dvo-mih ali motnjah, ki tukaj niso navedene, stopite v stik s pooblaščeno servisno službo.

Napaka Vzrok Odpravljanje
Črpalka deluje, vendar ne črpa.	V črpalki je zrak.	1. Večkrat izvlecite in vstavite omrežni vtič, da črpalka vsesa tekočino.
	Območje vsesavanja je zamašeno.	1. Omrežni vtič izvlecite iz vtičnice.2. Očistite območje vsesavanja.
	Nivo tekočine pri ročnem obratovanju je prenizek.	1. Črpalko čim globlje potopite v tekočino za črpanje, glejte poglavje Obratovanje.
Črpalka se ne zažene oziroma nenadoma obstanem med obratovanjem.	Električno napajanje je prekinjeno.	1. Preverite varovalke in električne povezave.
	Zaščitno toplotno stikalo je izklopilo čr-palko zaradi pregretja.	1. Omrežni vtič izvlecite iz vtičnice.2. Počakajte, da se črpalka ohladi.3. Odstranite delce umazanije iz območja vsesavanja.4. Očistite območje vsesavanja.5. Preprečite suhi tek črpalke.
	Delci umazanije zapirajo območje vsesa-vanja.	1. Omrežni vtič izvlecite iz vtičnice.2. Očistite območje vsesavanja.
Črpalna mo č upada.	Območje vsesavanja je zamašeno.	1. Omrežni vtič izvlecite iz vtičnice.2. Očistite območje vsesavanja.
Zmogljivost črpanja je premajhna	Najvišja višina črpanja je bila presežena. Premer cevi in dolžina cevi sta napačno izbrana.	1. Upoštevajte največjo višino črpanja, glejte poglavje Tehnični podatki.2. Po potrebi izberite večji premer cevi ali krajšo dolžino cevi, glejte poglavje Optimizacija črpalne količine.
Priključka Quick-Connect ni mogoče odpreti ali zapreti.	Vtični sistem je umazan. 1. Odstranite sponko.2. Očistite sponko.3. Namestite sponko.

Tehnični podatki

		SP16.000Dirt	SP22.000Dirt
Podatki o zmogljivosti naprave
Napetost omrežja V 230-240 230-240
Omrežna frekvenca	Hz	50	50

		SP16.000Dirt	SP22.000Dirt
Nazivna moč	W	550	750
Maks. črpalna količina	l/h	16.000	22.000
Tlak (maks.)	MPa(bar)	0,08(0,8)	0,08(0,8)
Višina črpanja (maks.)	m	8	8

	SP	SP
	16.000	22.000
	Dirt	Dirt

Dovolj. temp. tekočine, ki se črpa	°C 5...35 5...35
Velikost delcev (maks.) dovoljenih tekočin, ki se čr-pajo	mm 20 30
Najnižji nivo tekočine (roč- ni način)	mm 60 50
Višina preostale tekočine mm 25 35
Teža (brez pribora) kg 4,9	6,5

Pridržujemo si pravico do tehničnih sprememb.

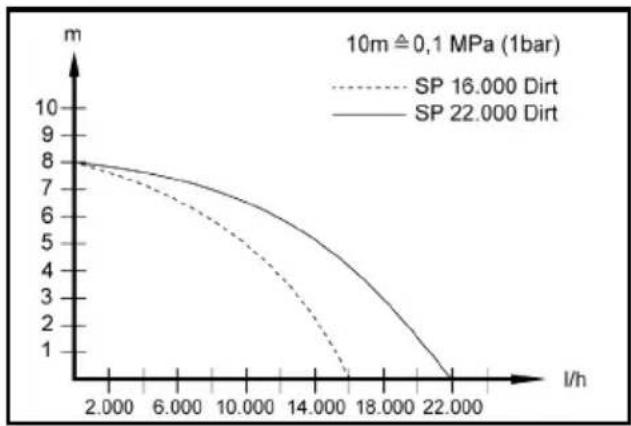

Optimizacija črpalne količine

Črpalna količina je toliko večja:

• koliko nižja je višina črpanja.
• koliko večji so premeri uporabljenih gibkih cevi.
• koliko krajša je uporabljena gibka cev.
• koliko manjšo izgubo tlaka povzroča priključen pribor.

Izjava EU o skladnosti

S tem izjavljamo, da v nadaljevanju navedeni stroj zara-di svoje zasnove in konstrukcije ter v izvedbi, kakršno dajemo na tržišče, ustreza osnovnim zahtevam glede varnosti in varovanja zdravja v skladu z EU-direktivami. V primeru sprememb na stroju brez našega soglasja ta izjava izgubi veljavnost.

Izdelek: Črpalka

Tip: 1.645-xxx

Zadevne EU-direktive

2014/35/EU

2014/30/EU

2011/65/EU

2009/125/ES

Uporabljena(-e) uredba(-e)

(EU) 2019/1781

Pooblaščena oseba za dokumentacijo:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Nemčija)

Tel.: [phone]
