mm 25 35 Βάρος (χωρίς παρελκόμενα) kg 4,9 6,560 Türkçe Κανονισμός(οί) σε εφαρμογή (ΕΕ) 2019/1781 Εφαρμοζόμενα εναρμονισμένα πρότυπα EN 60335-1 EN 60335-2-41 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018 Οι υπογράφοντες ενεργούν κατ’ εντολή και με εξουσιοδότηση από το διοικητικό συμβούλιο. Υπεύθυνος τεχνικού φακέλου: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Τηλ.: [phone] Φαξ: [phone] Winnenden, 2021/06/01 İçindekiler Genel uyarılar Cihazı ilk defa kullanmadan önce orijinal işletim kılavuzunu ve ekli güvenlik bilgi- lerini okuyun. Bu bilgilere göre hareket edin. Her iki kılavuzu daha sonra kullanmak için ve sizden sonraki kullanıcı için saklayın. Amaca uygun kullanım Cihazı sadece evde kullanın. Amaca uygun kullanım: ● Su baskınlarında bina bölümlerinin drenajı ● Haznelerin aktarılması ve pompalanması ● Kuyu ve menhollerden su alımı ● Tekne ve yatlardan tatlı su pompalama Çalışma şekli ile ilgili bilgiler için bakınız Bölüm İşletim. İzin verilen pompalama sıvıları TEHLIKE Patlayıcı, yanıcı veya uygun olmayan maddelerin sevk edilmesi sırasında hayati tehlike ve hasar riski söz konusudur! Yanıcı veya patlayıcı maddeler tutuşabilir veya patlaya- bilir. Uygun olmayan maddeler pompaya zarar verebilir. Patlayıcı, yanıcı veya aşındırıcı sıvılar veya gazlar (ör- neğin yakıt, gaz yağı, nitro tiner), gres, yağ, tuzlu su ve- ya tuvalet tesislerinden gelen atık suları veya akışkanlığı temiz sudan daha zayıf olan suları pompala- mayın. İzin verilen pompalama sıvıları: ● Belirli bir kirlilik derecesine kadar temiz su. SP 16.000 Dirt: 20 mm tane boyutuna kadar kirlilik derecesine sahip

SP 22.000 Dirt: 30 mm tane boyutuna kadar kirlilik derecesine sahip

• ● Katkıların amacına uygun dozaj ında yüzme havuzu suyu. ● Örneğin sızdıran çamaşır makinelerinden çıkan kö- pük. Ardından pompayı duru tatlı suyla durulayın ve temizleyin, bkz. Bölüm Durulama ve temizlik. ● Pompalanan sıvıların sıcaklığı 5 °C ile 35 °C arasın- da olmalıdır. Amaca uygun olmayan kullanım DIKKAT Donma nedeniyle hasar tehlikesi! Don koşullarında çalıştırıldığında cihaz hasar görebilir. Tamamen boşaltılmamış cihaz, donma nedeniyle hasar görebilir. Cihazı donma koşullarında çalıştırmayın. Cihazı dona karşı koruyun. DIKKAT Sürekli işletimde hasar tehlikesi! Cihaz kesintisiz sürekli işletim için uygun değildir. Cihazı sürekli olarak uzun bir süre boyunca (örn. havuz- larda sürekli sirkülasyon işlemi) veya sabit bir kurulum- da (örn. atık su transfer istasyonu, fıskiye pompası) çalıştırmayın. Not Üretici, amaca uygun olmayan veya yanlış kullanımı so- nucu oluşan olası hasarlardan sorumlu değildir. Tehlike kademeleri TEHLIKE ● Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye yönelik uyarı. 몇 UYARI ● Ağır bedensel yaralanmalar ya da ölüme neden ola- bilecek olası tehlikeli bir duruma yönelik uyarı. 몇 TEDBIR ● Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı. DIKKAT ● Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı. Çevre koruma Ambalaj malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden tasfiye edin. Genel uyarılar p. 60
• Amaca uygun kullanım p. 60
• Tehlike kademeleri p. 60
• Çevre koruma p. 60
• Aksesuarlar ve yedek parçalar p. 61
• Teslimat kapsamı p. 61
• Garanti p. 61
• Cihaz açıklaması p. 61
• İşletime alma p. 61
• İşletim p. 61
• Koruma ve bakım p. 62
• Taşıma p. 63
• Depolama p. 63
• Arızalarda yardım p. 63
• Teknik bilgiler p. 63
• Pompalama miktarının optimizasyonu p. 64
• AB Uygunluk Beyanı Türkçe 61 Elektrikli ve elektronik cihazlar, değerli ve geri dö- nüştürülebilir malzemelerin yanı sıra yanlış kulla- nılması veya yanlış imha edilmesi durumunda insan sağlığı ve çevre için potansiyel tehlike teşkil edebilecek piller, aküler veya yağlar içerebilir. Ancak ci- hazın usulüne uygun şekilde çalıştırılması için bu parça- lar gereklidir. Bu sembol ile işaretlenen cihazlar evsel atık ile birlikte imha edilmemelidir. İçindekiler hakkında uyarılar (REACH) İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz ad- res: www.kaercher.com/REACH Aksesuarlar ve yedek parçalar Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızasız çalış- masını sağlar. Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com. Teslimat kapsamı Cihazınızın teslimat kapsamı ambalajı üzerinde göste- rilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol edin. Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin. Garanti Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içerisinde ciha- zınızda oluşabilecek hasarları, üretim veya malzeme hatasından kaynaklanıyorlarsa ücretsiz olarak gideriyo- ruz. Garanti durumunda satış fişi ile satıcınıza veya size en yakın yetkili servise başvurun. (Adres için Bkz. Arka sayfa) Cihaz açıklaması Resimler için grafik sayfalarına bakın Şekil A 1 Taşıma kulpu 2 Fişli şebeke bağlantı kablosu 3 Otomatik hava boşaltma tertibatı 4 Quick-Connect 5 Pompa bağlantı parçası G 1 ½ (1", 1 ¼" ve 1 ½" hortum bağlantısı ve G 1 ½ - dişli) 6 Bağlantı parçası (G 1 ½ - dişli) 7 (Şamandıra şalteri) kilitleme fonksiyonu 8 (Şamandıra şalteri) yükseklik ayarı 9 Şamandıra şalteri 10 *Pompa bağlantı parçası G 1 ( ¾″ ve 1" hortum bağ- lantısı ve G 1 - dişli) 11 *Çekvalf 12 G 1 - dişli bağlantı (SP 16.000 Dirt) 13 Ön filtre (SP 22.000 Dirt) p. 64

• Teslimat kapsamında değildir. İşletime alma TEHLIKE Elektrik çarpması ve yaralanma tehlikesi! Cihaz, elektrikli ve mekanik bileşenler içerir. Montaj, sökme veya temizlikten önce cihazı daima güç kaynağından ayırın. Not Hortum ne kadar kısaysa ve hortum çapı ne kadar bü- yükse sevk oranı da o kadar yüksek olur. Pompada tıkanıklıkları önlemek için 1 ¼″ değerinden daha küçük hortum çaplarına uygun bir ön filtre kullanın. ● SP 16.000 Dirt özel aksesuarlar ● Tabana entegre edilmiş SP 22.000 Dirt Pompa bağlantısı bir geçmeli sistemle (Quick-Connect) donatılmıştır. Pompa bağlantı parçası G 1 ½ ile bağlantı parçası ve G 1 dişli bağlantı, cihaza takılmamış halde dahildir. Not G 1 ½ pompa bağlantı parçasına 1″, 1 ¼″ ve 1 ½″ çaplı hortumlar bağ lanabilir. İstenen büyüklükte partiküllerin pompalanması için ye- terli büyüklükte çaplı bir hortumun seçilmesi ve pompa bağlantı parçasının G 1 ½ oyuklardan kısaltılması gere- kir. Debi miktarının yüksek olması için partiküller küçük olsa bile büyük çaplı bir hortumun kullanılması tavsiye edilir. 1″, 1 ¼″ oder 1 ½″ çapında hortum kullanırken hor- tumu pompaya bağlayın: 1 Pompa bağlantı parçasını G 1 ½ bağlantı parçasına vidalayın. Şekil B 2 Hortum kelepçesini hortumun üzerine kaydırın. 3 Hortumu G 1 ½ pompa bağlantı parçasına kaydırın ve bir hortum kelepçesi ile sabitleyin. 4Bağlantı parçasını Quick-Connect'e itin.

ekil C ¾″ veya 1″ çapında hortum kullanırken hortumu pompaya (SP 16.000 Dirt) bağlayın: 1G 1 - Dişli bağlantıyı bağlantı parçasına vidalayın. 2 Özel aksesuar G 1 pompa bağlantı parçasını (G 1, 6.997-359.0 pompa bağlantı parçası (33,3 mm) çek- valf dahil - teslimat kapsamına dahil değildir) G 1 dişli bağlantıya monte edin: a Çekvalfi G 1 dişli bağlantıya "UP" yazısı okuna- cak şekilde yerleştirin. b G 1 pompa bağlantı parçasını G 1 dişli bağlantı- ya vidalayın. 3 Hortum kelepçesini hortumun üzerine kaydırın. 4 Hortumu G 1 pompa bağ lantı parçasına kaydırın ve bir hortum kelepçesi ile sabitleyin. 5Bağlantı parçasını Quick-Connect'e itin. Şekil C Pompanın kurulması / daldırması: 1 Şamandıra şalterinin yükseklik ayarını kilit tertibatı- na takın. Şekil D 2 Pompayı, pompalanan sıvının içinde sağlam bir ze- mine yerleştirin veya taşıma koluna bağlı bir halat yardımıyla daldırın. Not Emiş alanı kirlenmeler tarafından engellenmemelidir. Zemin çamurluysa pompayı bir tuğla vb. üzerine yerleş- tirin. Pompanın düz durduğundan emin olun. Pompayı kablo veya hortumdan tutarak taş ımayın. İşletim TEHLIKE Elektrik çarpması nedeniyle hayati tehlike! Elektrik ileten parçalara dokunulduğunda elektrik çarp- ması nedeniyle ölüm riski vardır.62 Türkçe İşletim sırasında taşıma koluna bağlı olan halata veya pompalanan sıvı ile temas eden herhangi bir nesneye (örneğin pompalanan sıvının iletildiği boru hatları, kor- kuluklar) ve pompalanan sıvıya dokunmayın. Otomatik hava boşaltma tertibatı

1. Düşük sıvı seviyesinde emilen veya pompanın için-

de bulunan hava otomatik hava boşaltma tertibatı üzerinden sızabilir. Havanın yanında sıvı da çıkabi- lir. Sıvı seviyesi düşükken pompa iyi vakum yapamı- yorsa doldurma işlemine yardımcı olmak için güç kablosunu çıkarın ve takın ve bunu tekrarlayın. Şekil E Otomatik işletim

1. Yükseklik ayarını ve kablo uzunluğunu kullanarak

şamandıra şalterini ayarlayın. Not Pompa gözetimsiz çalıştırılırsa pompanın güvenilir şe- kilde kapatılmasını sağlamak için şamandıra şalteri da- ima en üst konuma ayarlayın. Şekil F Not Pompa en alt konuma ayarlanırsa şamandıra şalteri ile kilitleme fonksiyonu arasındaki kablo uzunluğunu 2,5 cm olarak ayarlayın, kablodaki işarete bakınız. Şekil G

2. Şebeke fişini prize takın.

Not Şamandıra şalteri otomatik işletimde pompalama işle- mine otomatik olarak kumanda eder. Şamandıra şalteri yükselen sı vı seviyesi nedeniyle aç- ma yüksekliğine ulaştığında pompa açılır. Şamandıra şalteri düşen sıvı seviyesi nedeniyle kapat- ma yüksekliğine ulaştığında pompa kapanır. Şamandıra şalterinin hareket serbestliği sağlanmalıdır. Şamandıra şalteri ile kilitleme fonksiyonu arasındaki kablo uzunluğu en az 2,5 cm olmalıdır. Açma yüksekliği / kapatma yüksekliği (şamandı- ra şalteri en alt konumda): Açma yüksekliği / kapatma yüksekliği (şamandı- ra şalteri en yüksek konumda):

• Anahtarlama yükseklikleri, şamandıra şalterinin konumuna ve ş amandıra şalteri ile kilitleme fonksi- yonu arasındaki kablonun uzunluğuna göre değişir. Ön ayarlı kablo uzunluğunu korumanızı öneririz. Manuel işletme Not Manuel işletimde pompa sürekli açık kalır. Pompanın manuel işletimde kendiliğinden emmesi için sıvı seviye- si en az 60 mm (ve SP 16.000 Dirt) veya 50 mm (SP 22.000 Dirt) olmalıdır. Pompa, 25 mm (SP 16.000 Dirt) veya 35 mm (SP 22.000 Kir) artık sıvı yüksekliğine kadar pompalayabilir. Belirtilen artık sıvı seviyelerine yalnızca manuel işletimde ulaşılır. Şamandıra şalterinin hareket serbestliği sağlanmalıdır.

1. Şamandıra şalterini yukarı bakacak şekilde kilit ter-

tibatıyla sabitleyin. Şekil H DIKKAT Kuru çalışmadan kaynaklanan hasar riski! Kuru çalışma, pompada daha fazla aşınmaya yol açar. Pompayı manuel işletmede gözetimsiz bırakmayın. Kuru çalışma sırasında elektrik fişini hemen prizden çe- kin.

2. Şebeke fişini prize takın.

İşletmenin tamamlanması

1. Şebeke fişini prizden çekin.

Cihaz durur. DIKKAT Hasar tehlikesi! Kurumuş kir veya katkı maddeleri nedeniyle hasar teh- likesi. Cihazı her kullanımdan hemen sonra durulayın ve te- mizleyin.

2. Kirli veya katkı maddeli sıvı pompalanırsa işletimi

durdurduktan hemen sonra cihazı yıkayın ve temiz- leyin, bkz. Bölüm Durulama ve temizlik.

3. Cihazı ve aksesuarları boşaltın ve kurumaya bıra-

kın. Koruma ve bakım TEHLIKE Elektrik çarpması ve yaralanma tehlikesi! Cihaz, elektrikli ve mekanik bileşenler içerir. Çocukların temizlik ve kullanıcı bakımını yapması ya- saktır. Durulama ve temizlik DIKKAT Hasar tehlikesi! Kurumuş kir veya katkı maddeleri nedeniyle hasar teh- likesi. Cihazı her kullanımdan hemen sonra durulayın ve te- mizleyin. 1 Kirli sıvı veya katkı maddeleri içeren sıvı pompalan- dıktan sonra cihaz durulanmalıdır: Cihaz tüm kir ve- ya katkı maddelerinden arındırılana kadar katkı maddesi içermeyen temiz su pompalayın. TEHLIKE Elektrik çarpması ve yaralanma tehlikesi! Cihaz, elektrikli ve mekanik bileşenler içerir. Montaj, sökme veya temizlikten önce cihazı daima güç kaynağından ayırın. 2 Şebeke fişini prizden çekin. 3 Quick-Connect tuşuna basın ve bağlantı ağzını çe- kip çıkarın. Şekil C 4 Gerekirse Quick-Connect ve hortumdaki kalıntıları giderin. 5 Cihazın dışını yumuşak, temiz bir bezle ve temiz su ile temizleyin. 6 Cihazı ve aksesuarları boşaltın ve kurumaya bıra- kın. Bakım Cihaz bakım gerektirmez. Min. / Maks. SP 16.000 Dirt SP 22.000 Dirt Açma yüksekliği, cm* 18 / 21 20 / 24 Kapatma yüksek- liği, cm* 4 / 12 6 / 15 Min. / Maks. SP 16.000 Dirt SP 22.000 Dirt Açma yüksekliği, cm* 28 / 31 33 / 36 Kapatma yüksek- liği, cm* 14 / 22 19 / 27Türkçe 63 Taşıma El ile taşıma 몇 TEDBIR Sendeleme nedeniyle yaralanma tehlikesi! Gevşek kablolara ve hortumlara takılma nedeniyle yara- lanma riski söz konusudur. Cihazı taşırken kablolara ve hortumlara dikkat edin.

1. Cihazı taşıma kulpundan kaldırın ve taşıyın.

Taşıt içerisinde taşıma 몇 UYARI Yaralanma tehlikesi, zarar görme tehlikesi! Taşıma sırasında cihazın ağırlığını dikkate alın. Cihazı, taşıma sırasında kaymaması veya etrafa savrul- maması için geçerli yönergelere uygun olarak saklayın veya sabitleyin.

2. Cihazı araç içinde taşırken, geçerli yönetmelikler

uyarınca kaymaya ve devrilmeye karşı emniyete alın. Depolama DIKKAT Donma nedeniyle hasar tehlikesi! Tamamen boşaltılmamış cihaz, donma nedeniyle hasar görebilir. Cihazı ve aksesuarları saklamadan önce tamamen bo- şaltın. Cihazı dona karşı koruyun. Cihazı dışarıda değil, donma olmayan bir yerde sakla- yın. 몇 TEDBIR Yaralanma ve hasar tehlikesi mevcuttur! Cihaz eğimli yüzeylerde devrilebilir. Depolama sırasında cihazın ağırlığına dikkat edin.

1. Pompayı ve aksesuarları tamamen boşaltın.

2. Pompa ve aksesuarları kurumaya bırakın.

3. Pompayı dondan korunan bir yerde muhafaza edin.

Arızalarda yardım Arızaların sebepleri çoğu zaman aşağıdaki genel bakış yardımıyla kendiniz giderebileceğiniz kadar basittir. Ka- rarsızlık durumunda veya burada adı geçmeyen arıza- larda lütfen yetkili müşteri hizmetlerine başvurun. Teknik bilgiler Hata Nedeni Hatanın giderilmesi Pompa çalışıyor, pompa- lamıyor Pompada hava var. 1. Şebeke fişini sıvı emilene kadar birkaç kez prizden çekin ve takın. Emiş alanı tıkalıdır. 1. Şebeke fişini prizden çekin.

2. Emiş alanını temizleyin.

Sıvı seviyesi manuel işletmede çok dü- şük.

1. Pompayı pompalama sıvısına olabildiğince

derine daldırın, bakınız Bölüm İşletim. Pompa çalışmıyor veya işletim sırasında aniden duruyor Akım beslemesi kesilmiştir. 1. Sigortaları ve elektrik bağlant ılarını kontrol edin. Termo korumalı şalter aşırı ısınma nede- niyle pompayı kapatmıştır.

1. Şebeke fişini prizden çekin.

2. Pompanın soğumasını bekleyin.

3. Emiş alanındaki kir partiküllerini giderin.

4. Emiş alanını temizleyin.

5. Pompanın kuru çalışmasını önleyin.

Kir partikülleri emiş alanını bloke eder. 1. Şebeke fişini prizden çekin.

2. Emiş alanını temizleyin.

Pompalama gücü azalı- yor Emiş alanı tıkalıdır. 1. Şebeke fiş ini prizden çekin.

2. Emiş alanını temizleyin.

Pompalama gücü çok dü- şük Maksimum pompalama yüksekliği aşıl- mıştır. Hortum çapı ve hortum uzunluğu yanlış seçilmiştir.

1. Maksimum pompalama yüksekliğine dikkat

edin, bkz. Bölüm Teknik bilgiler.

2. Gerekirse daha büyük bir hortum çapı veya

daha kısa bir hortum uzunluğu seçin, bkz. Bölüm Pompalama miktarının optimizas- yonu. Quick-Connect açılmı- yor veya kapanmıyor Geçme sistemi kirlenmiştir. 1. Klipsi çıkarın.

2. Klipsi temizleyin.

Dirt Cihaz performans verileri Şebeke gerilimi V 230-240 230-240 Şebeke frekansı Hz 50 50 Nominal güç W 550 750 Maksimum pompalama miktarı l/h 16.000 22.000 Basınç (maks.) MPa (bar) 0,08 (0,8) 0,08 (0,8) Pompalama yüksekliği (maks.) m8 8 Dalma derinliği (maks.) m 7 7

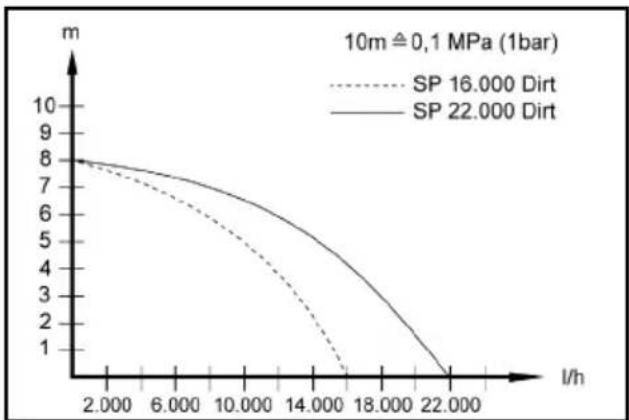

Dirt64 Русский Teknik d eğişiklik hakkı saklıdır. Pompalama miktarının optimizasyonu Aşağıdaki durumlarda pompalama miktarı daha büyük olur: ● Pompalama yüksekliği ne kadar düşükse. ● Kullanılan hortumun çapı ne kadar büyükse. ● Kullanılan hortum ne kadar kısaysa. ● Bağlı aksesuarlar ne kadar az basınç kaybına yol açarsa. AB Uygunluk Beyanı İşbu belgeyle, aşağıda adı geçen makinenin mevcut ta- sarımı yapı tarzı ve tarafımızdan piyasaya sürülen mo- deliyle AB direktifinin ilgili temel güvenlik ve sağlık yükümlülüklerine uygun olduğunu beyan ederiz. Bizim onayımız olmadan makinede yapılan bir değişiklik duru- munda, bu açıklama geçerliliğini kaybeder. Ürün: Pompa Tip: 1.645-xxx İlgili AB direktifleri 2014/35/AB 2014/30/AB 2011/65/AT 2009/125/EG Uygulanan yönetmelik(ler) (AB) 2019/1781 Uygulanan uyumlaştırılmış normlar EN 60335-1 EN 60335-2-41 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018 Aşağıda imzası olan, yönetim kurulu adına ve yönetim yetkisine sahip olarak hareket eder. Dokümantasyon yetkilisi: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Almanya) Tel.: [phone] Faks: [phone] Winnenden, 2021/06/01
