Technische Angaben
Bezeichnung:
• Kisten-Abräumwagen ENK-3EB
Art.-№:
• 300064
Material:
- Chromnickelstahl
Ausführung:
• Τρόλεϊ συλλογής για κιβώτια ENK-3EB
Κωδ. είδους:
• 300064
Υλικό:
• Χρωμονικελιούχος χάλυβας
Κατασκευή:
- Πλαίσιο: από σωλήνα ορθογώνιας διατομής 25,8 x 25,8 mm Προορίζεται για κιβώτια Euro-Norm E1, E2, E3 (κρεοπωλείο / αρτοποιείο), διαστάσεων 600 x 400 mm, 3 συρταρωτές υποδοχές 4 λαστιχένιες ρόδες διεύθυνσης, ∅ 100 mm, έκαστη με 1 αποσβεστήρα πρόσκρουσης, 2 σταθερές ρόδες. Έτοιμο κιτ, εύκολη συναρμολόγηση
Διαστάσεις:
• πλάτος 720 x βάθος 500 x ύψος 965 mm
Μέγιστη φέρουσα ικανότητα:
• 100 kg συνολική, 40 kg ανά συρταρωτή υποδοχή
Απόσταση ανάμεσα στις συρταρωτές υποδοχές:
• προς τα πάνω 118 mm (E1), ζτη μέση 380 mm (E2) κάτω 250 mm (E3)
Bápoç:
• 9,4 kg
Διατηρούμε το δικαίωμα τεχνικών αλλαγών!
- Αφαιρέστε τη συσκευασία από τα μεμονωμένα εξαρτήματα και απορρίψτε το υλικό της.
- Ελέγξτε την πληρότητα της παράδοσης με βάση την ακόλουθη λίστα:
• Για τη συναρμολόγηση θα χρειαστεί επιπλέον ένα κλειδί περικοχλίου. - Αφαιρέστε το προστατευτικό φύλλο από το τρόλεϊ συλλογής κιβωτίων.
Υλικά παράδοσης / Ονομασία εξαρτήματος
| Αριθμ. | Εξάρτημα | Ποσότητα | Ονομασία |

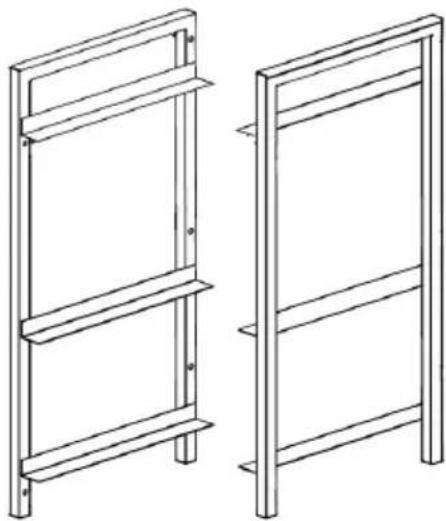

| 1 + 2 |  | 2 | Πλευρικά τμήματα: αριστερό και δεξί με3 προ-εγκαταστημένες συρταρωτές υποδοχές |
| 3 |  | 5 | Ράβδοι |
| 4 |  | 2 | Σταθερές ρόδες |
| 5 |  | 2 | Ρόδες διεύθυνσης |
| 6 |  | 4 | Αποσβεστήρες πρόσκρουσης για ρόδες |
| 7 |  | 20 | Τετράγωνες ροδέλες |
| 8 |  | 10 | Βίδες |
| 9 | [στχ] | 1 | Εξάγωνο κλειδί |
Συναρμολόγηση
-
Πρώτα πρέπει να εγκαταστήσετε 5 ράβδους (3) στο αριστερό πλευρικό τμήμα (1). Για αυτό το σκοπό πρέπει να τοποθετήσετε μια τετράγωνη ροδέλα (7) ανάμεσα σε ράβδο (3) και το πλευρικό τμήμα (1) καθώς και ανάμεσα στο πλευρικό τμήμα (1) και τη βίδα (8), μετά τα βιδώνετε με εξάγωνο κλειδί.
-
Συνδέστε τους ράβδους (3) με το δεξί πλευρικό τμήμα (2), σύμφωνα με την παραπάνω περιγραφή.
-
Τοποθετήστε το τρόλεϊ στο πλάι ή σε πλευρικό τμήμα. Συναρμολογείστε τους αποσβεστήρες πρόσκρουσης (6) στα πλευρικά τμήματα(1+2). Τέλος, βιδώστε τις 4 ρόδες (4 + 5) στα πλευρικά τμήματα.
-
Τοποθετήστε το τρόλεϊ συλλογής κιβωτίων στις ρόδες και ελέγξτε τη σταθερότητα της συσκευής.
-
Το τρόλεϊ συλλογής για κιβώτια μπορεί να οριζοντιωθεί με τη βοήθεια των ρόδων, με το βίδωμα ή ξεβίδωμά τους. Καθορίστε τη θέση τους με τη βοήθεια των περικοχλίων ασφάλειας.
-
Μετά την τοποθέτηση του τρόλεϊ στην επιθυμητή θέση, πρέπει να μπλοκάρετε τις ρόδες (4), έτσι ώστε το τρόλεϊ να μη μετακινηθεί τυχαία αλλού ή να μην ανατραπεί.
Οδηγίες για το χρήστη
• Το τρόλεϊ προορίζεται για τη μεταφορά κιβωτίων Euro-Norm E1, E2, E3 (κρεοπωλείο / αρτοποιείο) με διαστάσεις 600 x 400 mm
- Τοποθετήστε στις προβλεπόμενες για αυτό το σκοπό συρταρωτές υποδοχές τα κατάλληλα κιβώτια.
- Οι αποστάσεις ανάμεσα στις συρταρωτές υποδοχές επιτρέπουν τη χρήση των πιο κάτω κιβωτίων Euro-Norm:
πάνω (118 mm): E1
ζτη μέση (380 mm): E1, E2, E3
κάτω (250 mm): E1 / E2
- Το τρόλεϊ πρέπει να καθαρίζεται τακτικά με ένα μαλακό, υγρό πανί και ήπιο απορρυπαντικό.
- Ποτέ μη χρησιμοποιείτε χονδρόκοκκα απορρυπαντικά, τα οποία μπορούν να γρατζουνίσουν την επιφάνεια του τρόλεϊ.
• Στεγνώστε το τρόλεϊ με ένα μαλακό πανί.
Bartscher GmbH
Γερμανία Fax: +49 (0) 5258 971-120
