Termék típusa	EuroNorm tárolókhoz való görgős kocsi
Márka	Bartscher
Modell	AK300
Termékkód	300064
Anyag	Rozsdamentes acél
Méretek (H x Sz x M)	720 x 500 x 965 mm
Nettó tömeg	9,4 kg
Maximális terhelhetőség	100 kg (összesen), 40 kg sínpáronként
Sínek száma	3 pár
Görgők	4 db gumírozott forgógörgő, ∅ 100 mm; 2 db fékezett
Kompatibilis tárolók	EuroNorm E1, E2, E3 (600 x 400 mm méretben)
Tápellátás	Nincs (kézi kocsi)
Rendeltetésszerű használat	EuroNorm tárolók szállítása és tárolása hentes-/pékáruhoz
Összeszerelés	Készletben szállítva, egyszerű összeszerelés a mellékelt imbuszkulccsal
Tisztítás	Puha, nedves ruhával és enyhe tisztítószerrel; ne használjon súrolószereket
Biztonság	2 görgőn fékezés az akaratlan elmozdulás megakadályozására
Pótalkatrészek	Igény szerint elérhető (görgők, ütközők, csavarok)
Általános információk	Szakmai használatra készült; rozsdamentes acélból gyártva

Gyakran ismételt kérdések - AK300 BARTSCHER

Hogyan szereljem össze az AK300 kocsit?

A kocsi készletben érkezik. Először rögzítse az 5 kereszttartót a bal oldali oldalelemhez a mellékelt négyzet alakú alátétek és csavarok segítségével, imbuszkulccsal. Ismételje meg a jobb oldali oldalelemmel. Ezután rögzítse az ütközőket az oldalelemekhez, majd csavarja be a 4 forgógörgőt. Végül zárja le a fékezett görgők fékeit.

Mi a maximális terhelhetőség?

A teljes terhelhetőség 100 kg, maximális terhelés sínpáronként 40 kg.

Milyen tárolókat használhatok ehhez a kocsihoz?

A kocsi EuroNorm E1, E2 és E3 tárolókat fogad el 600 x 400 mm méretben. A felső sín (118 mm) E1-et, a középső sín (380 mm) E1, E2, E3-at, az alsó sín (250 mm) E1-et és E2-t fogad el.

Hogyan tisztítsam a kocsit?

Rendszeresen tisztítsa puha, nedves ruhával és enyhe tisztítószerrel. Soha ne használjon súrolószereket, amelyek megkarcolhatják a rozsdamentes acél felületet. Törölje le és szárítsa meg puha ruhával.

Használhatok nem EuroNorm tárolókat?

A sínek pontosan 600 x 400 mm méretű EuroNorm tárolókhoz készültek. Más méretek használata veszélyeztetheti a stabilitást. Javasoljuk, hogy csak kompatibilis EuroNorm tárolókat használjon.

Hogyan cseréljek ki egy görgőt?

Csavarja ki a hibás görgőt az oldalelemből. Cserélje ki egy azonos pótgörgőre (hivatkozási szám: forgógörgő fékkel vagy anélkül, szükség szerint). Húzza meg szorosan és ellenőrizze a stabilitást.

Elegendőek-e a fékek lejtős használathoz?

A fékek sík felületen az akaratlan elmozdulás megakadályozására szolgálnak. Lejtőn a terhelés meghaladhatja a fékezési kapacitást. Javasoljuk, hogy blokkolja mindkét fékezett görgőt, és ne használja a kocsit jelentős lejtőkön.

Mi a sínek közötti magasság?

A sínek közötti távolságok: fent 118 mm (E1 tárolóhoz), középen 380 mm (E1, E2, E3-hoz), lent 250 mm (E1, E2-höz).

A kocsi összeszerelve érkezik?

Nem, a kocsi készletben érkezik. Az összeszerelés egyszerű és gyors a mellékelt imbuszkulccsal és egy plusz csavarkulccsal. Minden alkatrész benne van.

Használhatom ezt a kocsit más típusú tartályokhoz?

A kocsi kifejezetten hentes-/pékáru EuroNorm tárolóihoz készült. Használható más hasonló méretű tartályokhoz is, de győződjön meg arról, hogy a súly nem haladja meg a sínpáronkénti 40 kg-ot, és a tartályok stabilak a síneken.

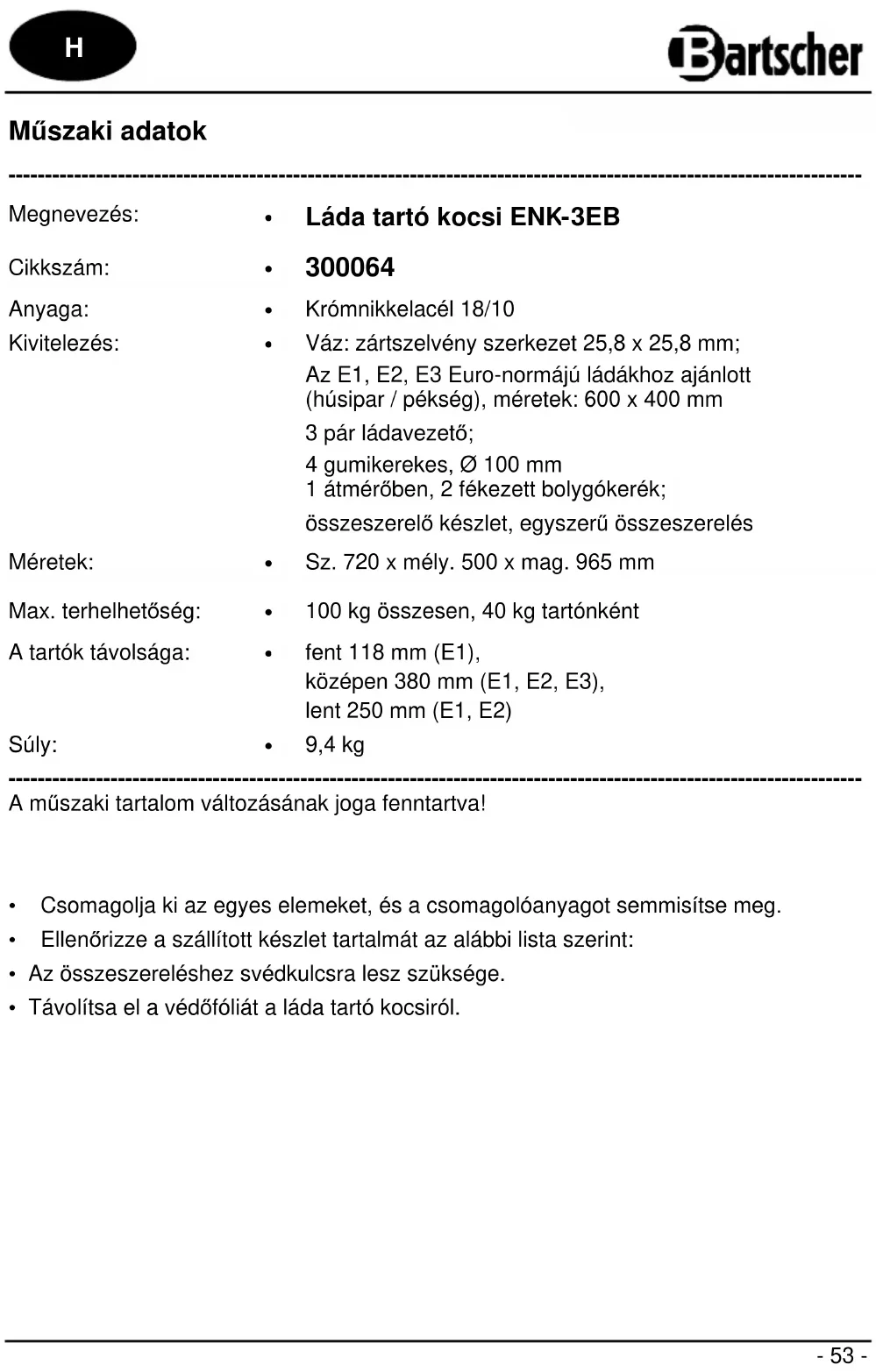

HASZNÁLATI ÚTMUTATÓ AK300 BARTSCHER

MAGYAR 53 – 56. oldal

• Láda tartó kocsi ENK-3EB

Cikkszám:

• 300064

Anyaga:

• Krómnikkelacél 18/10

Kivitelezés:

- Váz: zártszelvény szerkezet 25,8 x 25,8 mm; Az E1, E2, E3 Euro-normájú ládákhoz ajánlott (húsipar / pékség), méretek: 600 x 400 mm 3 pár ládavezető; 4 gumikerekes, ∅ 100 mm 1 átmérőben, 2 fékezett bolygókerék; összeszerelő készlet, egyszerű összeszerelés

Méretek:

• Sz. 720 x mély. 500 x mag. 965 mm

Max. terhelhetőség:

• 100 kg összesen, 40 kg tartónként

A tartók távolsága:

- fent 118 mm (E1), középen 380 mm (E1, E2, E3), lent 250 mm (E1, E2)

Súly:

• 9,4 kg

A müszaki tartalom változásának joga fenntartva!

• Csomagolja ki az egyes elemeket, és a csomagolóanyagot semmisítse meg.
• Ellenőrizze a szállított készlet tartalmát az alábbi lista szerint:
• Az összeszereléshez svédkulcsra lesz szüksége.
• Távolítsa el a védőfóliát a láda tartó kocsiról.

Szállított készlet / Részek megnevezése

Nr Részegység Darab Megnevezés
1 + 2		2	Bal és jobb oldalfal elem,3 előre szereltládavezetővel
3		5	Távtartó
4		2	Fékezhető bolygókerék
5		2	Nem fékezett bolygókerék
6		4	Bolygókeréktartó elem
7		20	Négyszögletes alátét
8		10	Csavar
9		1	Imbuszkulcs

Összeszerelés

1. Először szerelje fel az 5 távtartót (3) a bal oldalfali elemre (1). Ehez helyezzen el egy- egy négyzetes alátétet (7) a távtartók (3) és az oldalfal elem közé (1), illetve az oldalfal elem (1), és a csavar (8) közé, majd szerelje össze az imbuszkulccsal.
2. Erősítse a távtartókat (3) a jobb oldalfal elemhez (2), úgy, ahogy az előző pontban ismertetésre került.
3. Fektesse a láda tartó kocsit az oldalára, vagy állítsa valamelyik oldalfalára. Erősítse a keréktartó elemeket (6) az oldalfal elemekhez (1+2). Ezután tekerje be a 4 bolygókereket (4 + 5) az oldalfal elembe.

4. Állítsa a láda tartó kocsit a kerekeire, és ellenőrizze a stabilitását.

5. A láda tartó kocsit vízszintes helyzetbe hozhatja a bolygókerekek kitekerésének vagy betekerésének segítségével. Rögzítse a helyzetüket a biztosító csavarok segítségével.

6. A láda tartó kocsi kívánt helyre állítását követően, rögzítse a bolygókerekeket (4) a fék segítségével, hogy a láda tartó kocsi ne tudjon véletlenül elgurulni, vagy elfordulni.

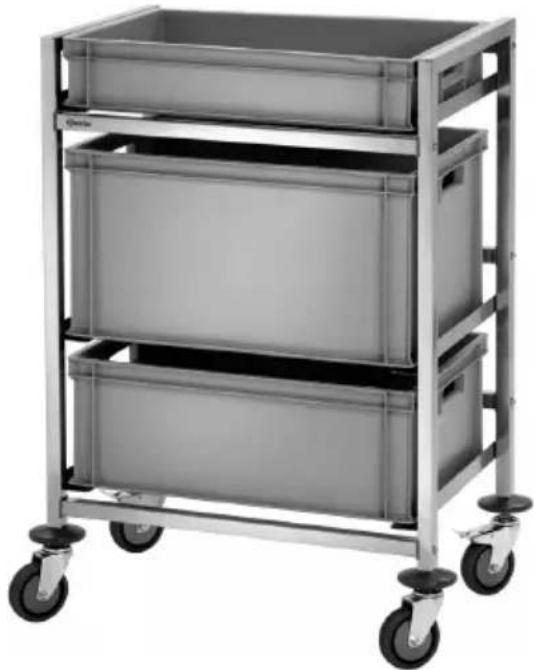

Felhasználói tanácsok

• A láda tartó kocsi az E1, E2, E3 Euro-normájú (húsipar / pékség) ládák mozgatására szolgál, 600 x 400 mm méretben:
• Helyezze a megfelelő Euro-normájú látát az ezen célt szolgáló látavezetőre.
• A ládavezetők közötti távolság lehetővé teszi a következő típusú Euro-normájú ládák használatát:

fent (118 mm): E1

középen (380 mm): E1, E2, E3

lent (250 mm): E1, E2

• A láda tartó kocsit rendszeresen, puha és nedves törlőkendővel, enyhe tisztítószerrel ajánlott tisztítani.
• Soha ne használjon durva súrolóanyagot, mert ezek megkarcolhatják a láda tartó kocsi felületét.
• Szárítsa meg a láda tartó kocsit puha törlőkendővel.
