AK300 - Carrello a rotelle BARTSCHER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Carrello scorrevole per contenitori EuroNorm
Marchio	Bartscher
Modello	AK300
Codice prodotto	300064
Materiale	Acciaio inossidabile
Dimensioni (L x P x A)	720 x 500 x 965 mm
Peso netto	9.4 kg
Capacità di carico massima	100 kg (totale), 40 kg per guida
Numero di guide	3 paia
Ruote	4 ruote pivotanti in gomma, ∅ 100 mm; 2 con freno
Contenitori compatibili	EuroNorm E1, E2, E3 (dimensioni 600 x 400 mm)
Alimentazione	Nessuna (carrello manuale)
Utilizzo previsto	Trasporto e stoccaggio di contenitori EuroNorm per macelleria/panetteria
Montaggio	Fornito in kit, montaggio semplice con chiave a brugola inclusa
Pulizia	Panno morbido umido e detergente delicato; non utilizzare prodotti abrasivi
Sicurezza	Freni su 2 ruote per impedire lo spostamento involontario
Ricambi	Disponibili su richiesta (ruote, tamponi, viti)
Informazioni generali	Destinato a uso professionale; realizzato in acciaio inossidabile

Domande frequenti - AK300 BARTSCHER

Come assemblare il carrello AK300?

Il carrello viene fornito in kit. Fissare prima le 5 traverse al pezzo laterale sinistro utilizzando le rondelle quadrate e le viti fornite, usando la chiave a brugola. Ripetere per il pezzo laterale destro. Quindi fissare i tamponi ai pezzi laterali, quindi avvitare le 4 ruote pivotanti. Terminare bloccando i freni delle ruote con freni.

Qual è la capacità di carico massima?

La capacità di carico totale è di 100 kg, con un carico massimo di 40 kg per guida.

Quali contenitori posso usare con questo carrello?

Il carrello accetta i contenitori EuroNorm E1, E2 ed E3 con dimensioni 600 x 400 mm. La guida superiore (118 mm) accetta E1, la guida centrale (380 mm) accetta E1, E2, E3 e la guida inferiore (250 mm) accetta E1 ed E2.

Come pulire il carrello?

Pulire regolarmente con un panno morbido e umido e un detergente delicato. Non utilizzare mai prodotti abrasivi che potrebbero graffiare la superficie in acciaio inossidabile. Pulire e asciugare con un panno morbido.

Posso usare contenitori non EuroNorm?

Le guide sono progettate per contenitori EuroNorm di dimensioni esatte 600 x 400 mm. L'uso di altri formati potrebbe compromettere la stabilità. Si consiglia di utilizzare solo contenitori EuroNorm compatibili.

Come sostituire una ruota?

Svitare la ruota difettosa dal pezzo laterale. Sostituirla con una ruota di ricambio identica (riferimento: ruota pivotante con o senza freno a seconda delle necessità). Riavvitare saldamente e verificare la stabilità.

I freni sono sufficienti per l'uso in pendenza?

I freni sono progettati per impedire lo spostamento involontario su una superficie piana. Su una pendenza, il carico può superare la capacità frenante. Si consiglia di bloccare entrambe le ruote con freni e di non utilizzare il carrello su pendenze importanti.

Qual è l'altezza tra le guide?

Le distanze tra le guide sono: in alto 118 mm (per contenitore E1), al centro 380 mm (per E1, E2, E3), in basso 250 mm (per E1, E2).

Il carrello viene fornito assemblato?

No, il carrello viene fornito in kit. Il montaggio è semplice e veloce utilizzando la chiave a brugola inclusa e una chiave inglese aggiuntiva. Tutti i pezzi sono inclusi.

Posso usare questo carrello per altri tipi di contenitori?

Il carrello è specificamente progettato per contenitori EuroNorm per macelleria/panetteria. Può essere utilizzato per altri contenitori di dimensioni simili, ma assicurarsi che il peso non superi i 40 kg per guida e che i contenitori siano stabili sulle guide.

MANUALE UTENTE AK300 BARTSCHER

ITALIANO ____ pagine da 13 a 16

Nome:	Carrello portacasse ENK-3EB
Numero dell’articolo:	300064
Materiale:	Acciaio al nichel-cromo;
Realizzazione:	Telaio: tubi a sezione quadrata 25,8 x 25,8 mm;Per le casse Euro-Norm E1, E2, E3(salumificio / panificio), dimensioni: 600 x 400 mm:3 paia di guide;4 ruote sterzanti in gomma, ∅ 100 mm,1 paracolpi, 2 ruote sterzanti con freni;Kit da assemblare, facile montaggio
Dimensioni:	L 720 x P 500 x A 965 mm
Portata massima:	100 kg totale, 40 kg per ogni inserto
Distanza tra le guide:	in alto 118 mm (E1),al centro 380 mm (E1, E2, E3),in basso 250 mm (E1, E2)
Peso:	9,4 kg

Ci riserviamo il diritto di apportare le modifiche tecniche!

• Estrarre i vari elementi dall'imballaggio e smaltire il materiale.
• Verificare la completezza della consegna in base alla lista a seguire.
  • Per il montaggo occorre la chiave a ganasce.
• Togliere la pellicola protettiva dal carrello portacasse.

Ambito della consegna/Nomi dei pezzi

Nr Elemento Quantità Nome:
1 + 2		2	Parti laterali, desra e sinistra con 3 guide premontate
3		5	Traverse
4		2	Ruote sterzanti con freni
5		2	Ruote sterzanti senza freni
6		4	Paracolpi per le ruote sterzanti
7		20	Rondelle quadrate
8		10	Viti
9		1	Chiave a brugola

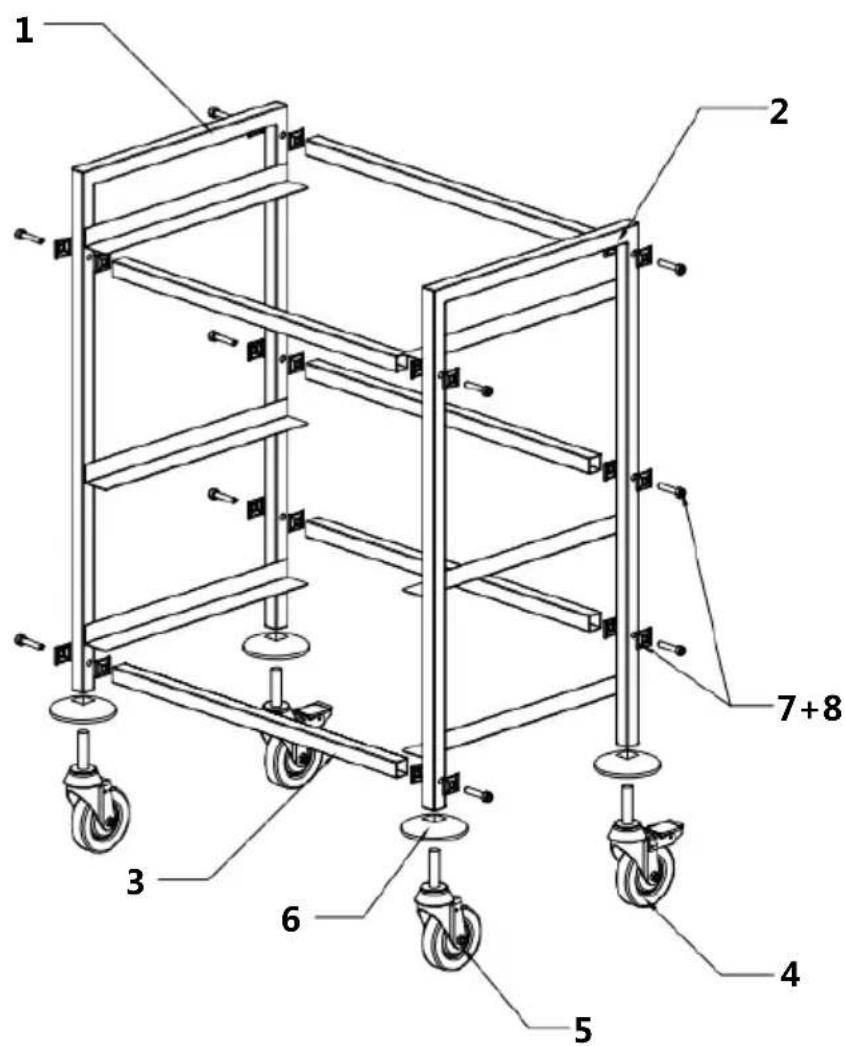

Montaggio

1. Prima fissare le 5 traverse (3) alla parte laterale (1). A tal fine inserire una rondella quadrata (7) tra la traversa (3) e la parte laterale (1) e tra la parte laterale (1) e la vite (8). Successivamente serrare con la chiave a brugola.

2. Fissare le traverse (3) alla parte laterale destra (2), come da punto precedente.

3. Sistemare il carrello portacasse sul lato. Fissare i paracolpi (6) alle parti laterali (1+2). Successivamente avvitare le 4 ruote sterzanti (4 + 5) alle parti laterali.

4. Sistemare il carrello portacasse sulle ruote sterzanti e controllare se è stabile.

5. Il carrello portacasse può essere livellato con le ruote sterzanti (occorre avvitarle o svitarle). Stabilire la loro posizione con dei dei dadi autobloccanti.

6. Dopo aver sistemato il carrello portacasse nel suo posto, bloccare le ruote sterzanti (4) con dei fermi per prevenire che si sposti o ribalti accidentalmente.

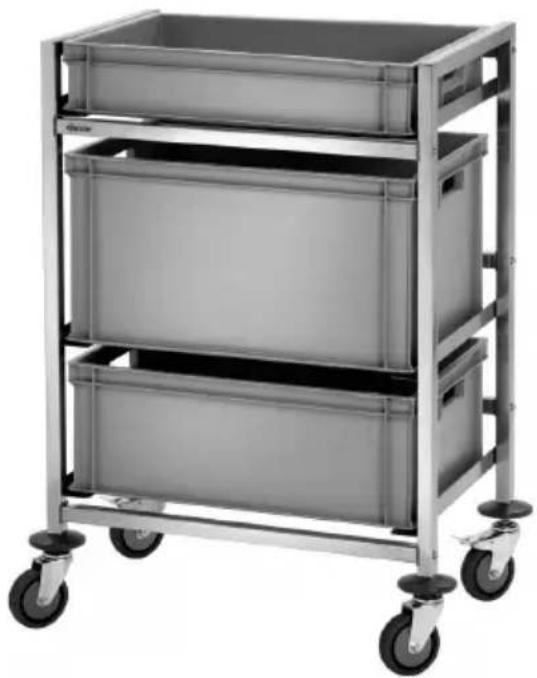

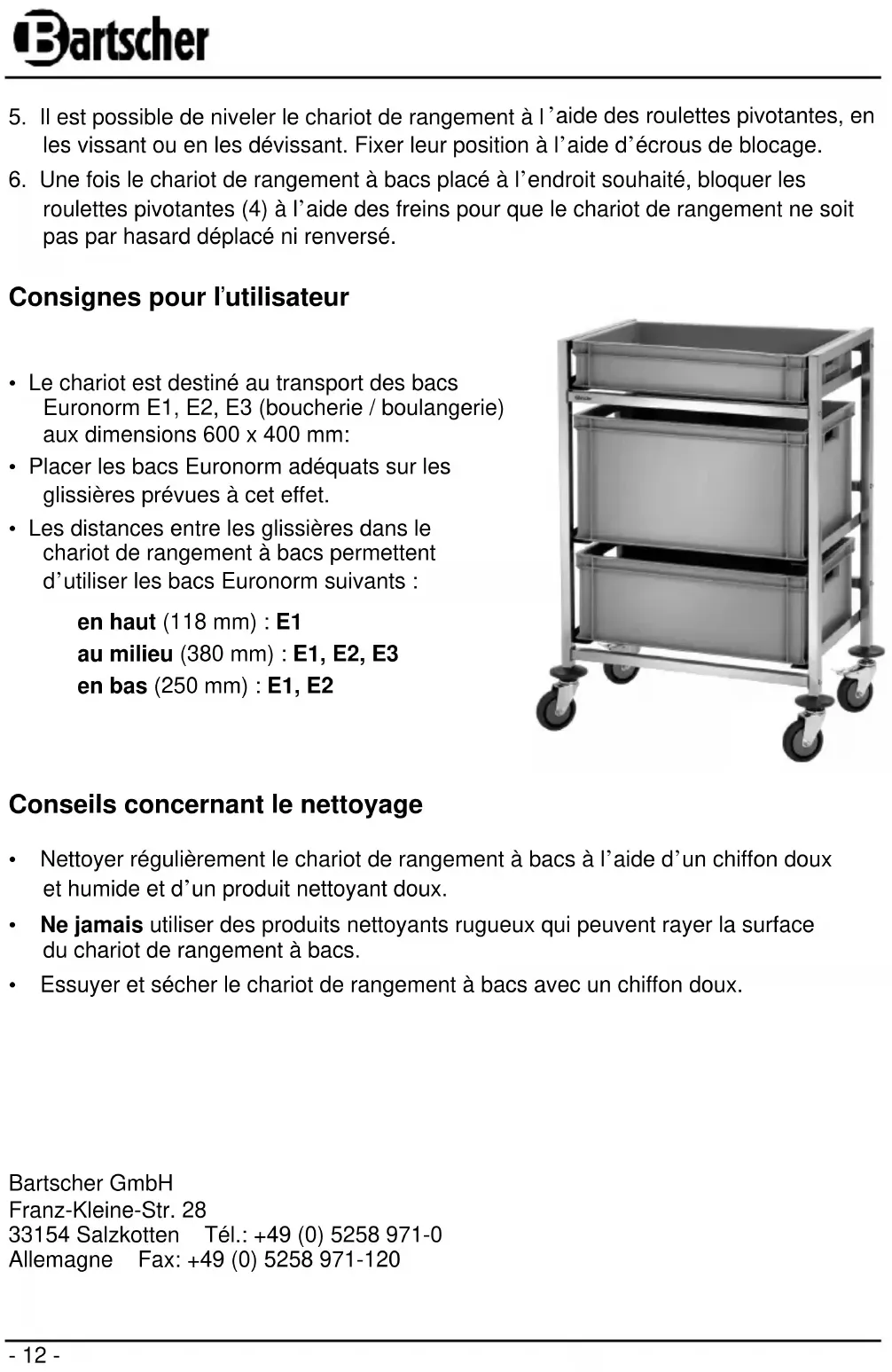

Indicazioni per l'utente

- Il carrello serve per trasportare le casse Euro-Norm E1, E2, E3 (salumificio / panificio) con dimensioni 600 x 400 mm:

- Sistemare le casse Euro-Norm sulle apposite guide.

- La distanza tra le guide nel carrello portacasse permette di usare le seguenti casse Euro-Norm:

in basso (250 mm): E1, E2

Indicazioni per la pulizia

• Il carrello portacasse deve essere pulito regolarmente con un panno morbido, imbevuto di un detergente delicato.
• Non usare mai i detergenti abrasivi che possono graffiare la superficie del carrello portacasse.
• Asciugare il carrello portacasse con un panno morbido.

Bartscher GmbH

Germania Fax: [phone]
