Type de produit	Chariot roulant pour bacs EuroNorm
Marque	Bartscher
Modèle	AK300
Code produit	300064
Matériau	Acier inoxydable
Dimensions (L x P x H)	720 x 500 x 965 mm
Poids net	9.4 kg
Capacité de charge maximale	100 kg (total), 40 kg par glissière
Nombre de glissières	3 paires
Roulettes	4 roulettes pivotantes en caoutchouc, ∅ 100 mm ; 2 avec freins
Bacs compatibles	EuroNorm E1, E2, E3 (dimensions 600 x 400 mm)
Alimentation	Aucune (chariot manuel)
Utilisation prévue	Transport et rangement de bacs EuroNorm pour boucherie/boulangerie
Montage	Livré en kit, montage simple avec clé Allen fournie
Nettoyage	Chiffon doux humide et détergent doux ; ne pas utiliser de produits abrasifs
Sécurité	Freins sur 2 roulettes pour empêcher le déplacement involontaire
Pièces détachées	Disponibles sur demande (roulettes, tampons, vis)
Informations générales	Destiné à un usage professionnel ; fabriqué en acier inoxydable

FOIRE AUX QUESTIONS - AK300 BARTSCHER

Comment assembler le chariot AK300 ?

Le chariot est livré en kit. Fixez d'abord les 5 traverses à la pièce latérale gauche à l'aide des rondelles carrées et des vis fournies, en utilisant la clé Allen. Répétez pour la pièce latérale droite. Ensuite, fixez les tampons aux pièces latérales, puis vissez les 4 roulettes pivotantes. Terminez en bloquant les freins des roulettes avec freins.

Quelle est la capacité de charge maximale ?

La capacité de charge totale est de 100 kg, avec une charge maximale de 40 kg par glissière.

Quels bacs puis-je utiliser avec ce chariot ?

Le chariot accepte les bacs EuroNorm E1, E2 et E3 aux dimensions 600 x 400 mm. Les glissières supérieure (118 mm) acceptent E1, la glissière centrale (380 mm) accepte E1, E2, E3 et la glissière inférieure (250 mm) accepte E1 et E2.

Comment nettoyer le chariot ?

Nettoyez régulièrement avec un chiffon doux et humide et un produit nettoyant doux. N'utilisez jamais de produits abrasifs qui pourraient rayer la surface en acier inoxydable. Essuyez et séchez avec un chiffon doux.

Puis-je utiliser des bacs non EuroNorm ?

Les glissières sont conçues pour des bacs EuroNorm de dimensions exactes 600 x 400 mm. L'utilisation d'autres formats pourrait compromettre la stabilité. Il est recommandé de n'utiliser que des bacs EuroNorm compatibles.

Comment remplacer une roulette ?

Dévissez la roulette défectueuse de la pièce latérale. Remplacez-la par une roulette de rechange identique (référence : roulette pivotante avec ou sans frein selon le besoin). Revissez fermement et vérifiez la stabilité.

Les freins sont-ils suffisants pour une utilisation en pente ?

Les freins sont conçus pour empêcher le déplacement involontaire sur une surface plane. Sur une pente, la charge peut dépasser la capacité de freinage. Il est recommandé de bloquer les deux roulettes avec freins et de ne pas utiliser le chariot sur des pentes importantes.

Quelle est la hauteur entre les glissières ?

Les écarts entre les glissières sont : en haut 118 mm (pour bac E1), au milieu 380 mm (pour E1, E2, E3), en bas 250 mm (pour E1, E2).

Le chariot est-il livré monté ?

Non, le chariot est livré en kit. Le montage est simple et rapide à l'aide de la clé Allen fournie et d'une clé à molette supplémentaire. Toutes les pièces sont incluses.

Puis-je utiliser ce chariot pour d'autres types de contenants ?

Le chariot est spécifiquement conçu pour les bacs EuroNorm de boucherie/boulangerie. Il peut être utilisé pour d'autres contenants de dimensions similaires, mais assurez-vous que le poids ne dépasse pas 40 kg par glissière et que les contenants sont stables sur les glissières.

MODE D'EMPLOI AK300 BARTSCHER

FRANÇAIS de page 9 à page 12

- Chariot de rangement à bacs ENK-3EB

• 300064

- Acier inoxydable

- Châssis en tube carré 25,8 x 25,8 mm;

Destiné aux bacs Euronorm E1, E2, E3 (boucherie / boulangerie), dimensions : 600 x 400 mm; 3 paires de glissières;

4 roulettes pivotantes à bandage caoutchouc, ∅ 100 mm, chacune avec 1 tampon, chacune avec 1 tampon, 2 roulettes pivotantes avec freins;

Livré en kit, montage simple

Dimensions :

Capacité de charge max. :

Écart entre les glissières:

• largeur 720 x profondeur 500 x hauteur 965 mm

• 100 kg au total, 40 kg par glissière

- en haut 118 mm (E1), au milieu 380 mm (E1, E2, E3) en bas 250 mm (E1, E2)

Poids :

• 9,4 kg

Nous nous réservons le droit d'introduire des modifications techniques !

• Désemballer chaque pièce et éliminer l'emballage.
• Vérifier si toutes les pièces mentionnées sur la liste ci-dessous sont présentes.
• Une clé à molette supplémentaire est nécessaire au montage.
• Retirer le film de protection du chariot de rangement à bacs.

Livraison / Noms des pièces

N° Élément Quantité Nom

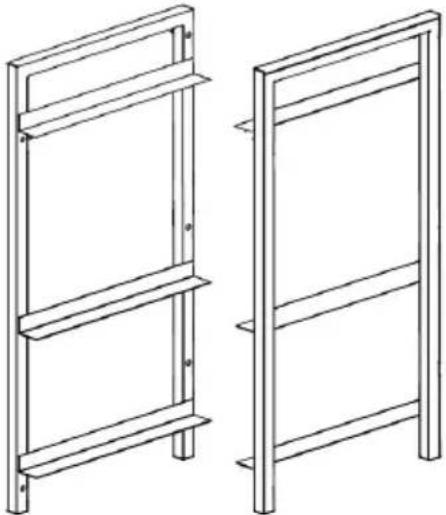

1 + 2		2	Pièces latérales gauche et droite avec 3 glissières préassemblées
3		5	Traverses
4		2	Roulettes pivotantes avec freins
5		2	Roulettes pivotantes sans freins
6		4	Tampons pour les roulettes pivotantes
7		20	Rondelles carrées
8		10	Vis
9		1	Clé Allen

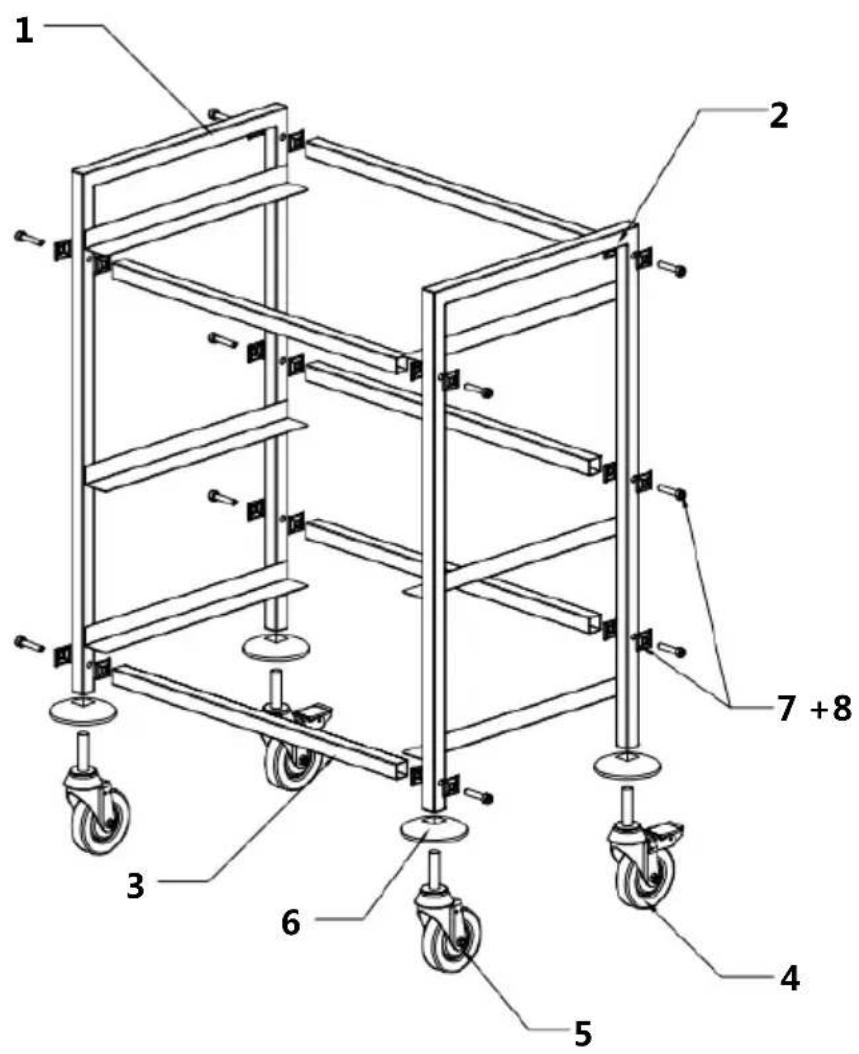

Montage

1. En premier lieu, fixer les 5 traverses (3) à la pièce latérale gauche (1). Pour ce faire, placer des rondelles carrées (7) entre la traverse (3) et la pièce latérale (1) ainsi qu'entre la pièce latérale (1) et la vis (8), visser ensuite à l'aide de la clé Allen.
2. Fixer les traverses (3) à la pièce latérale droite (2), comme décrit au point précédent.
3. Poser le chariot de rangement à bacs sur le côté ou sur la pièce latérale. Fixer les tampons (6) aux pièces latérales (1+2). Visser ensuite les 4 roulettes pivotantes (4 + 5) aux pièces latérales.
4. Poser le chariot de rangement à bacs sur les roulettes et vérifier la stabilité du dispositif.
5. Il est possible de niveler le chariot de rangement à l'aide des roulettes pivotantes, en les vissant ou en les dévissant. Fixer leur position à l'aide d'écrous de blocage.
6. Une fois le chariot de rangement à bacs placé à l'endroit souhaité, bloquer les roulettes pivotantes (4) à l'aide des freins pour que le chariot de rangement ne soit pas par hasard déplacé ni renversé.

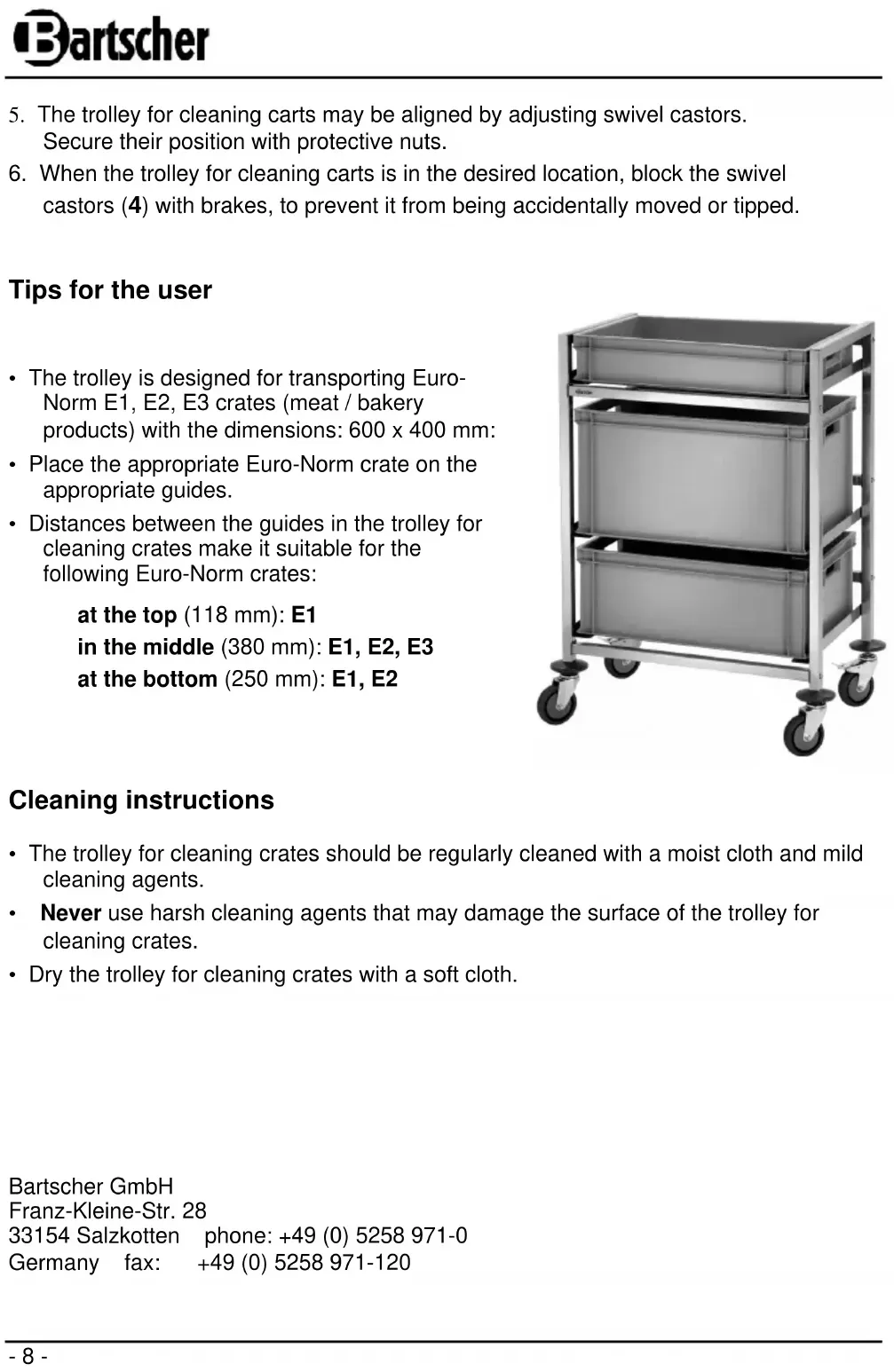

Consignes pour l'utilisateur

• Le chariot est destiné au transport des bacs Euronorm E1, E2, E3 (boucherie / boulangerie) aux dimensions 600 x 400 mm: - Placer les bacs Euronorm adéquats sur les glissières prévues à cet effet. - Les distances entre les glissières dans le chariot de rangement à bacs permettent d'utiliser les bacs Euronorm suivants :

en haut (118 mm) : E1

au milieu (380 mm) : E1, E2, E3

en bas (250 mm) : E1, E2

Conseils concernant le nettoyage

• Nettoyer régulièrement le chariot de rangement à bacs à l'aide d'un chiffon doux et humide et d'un produit nettoyant doux.
• Ne jamais utiliser des produits nettoyants rugueux qui peuvent rayer la surface du chariot de rangement à bacs.
• Essuyer et sécher le chariot de rangement à bacs avec un chiffon doux.
