BEDIENUNGSANLEITUNG AK300 BARTSCHER

DEUTSCH Seite 1 bis 4

- Rahmen: aus Vierkantrohr 25,8 x 25,8 mm; ausgelegt für: Euronorm-Kisten E1, E2, E3 (Fleischerei / Bäckerei), Maße: 600 x 400 mm; 3 Einschübe; 4 gummibereifte Lenkrollen, ∅ 100 mm, je 1 Radpuffer, 2 Lenkrollen mit Feststellern; Bausatz, einfache Montage

Abmessungen:

• B 720 x T 500 x H 965 mm

Tragfähigkeit max.:

• 100 kg gesamt, 40 kg pro Einschub

Abstand zwischen den Einschüben:

• oben 118 mm (E1), mittig 380 mm (E1, E2, E3), unten 250 mm (E1, E2)

Gewicht:

• 9,4 kg

Technische Änderungen vorbehalten!

• Packen Sie die einzelnen Teile aus und entsorgen Sie umweltgerecht das Verpackungsmaterial.
• Kontrollieren Sie die Lieferung auf Vollständigkeit anhand folgender Liste.
• Für die Montage wird zusätzlich noch ein Maulschlüssel gebraucht.
• Entfernen Sie die Schutzfolie vom Kisten-Abräumwagen.

Lieferumfang / Teilebezeichnung

No Bauteile Menge Bezeichnung
1 + 2		2	Seitenteile links und rechts mit je 3 vormontierten Einschubvorrichtungen
3		5	Querstreben
4		2	Lenkrollen mit Feststellern
5		2	Lenkrollen ohne Feststeller
6		4	Radpuffer für die Lenkrollen
7		20	Unterlegscheiben eckig
8		10	Schrauben
9		1	Inbusschlüssel

Montage

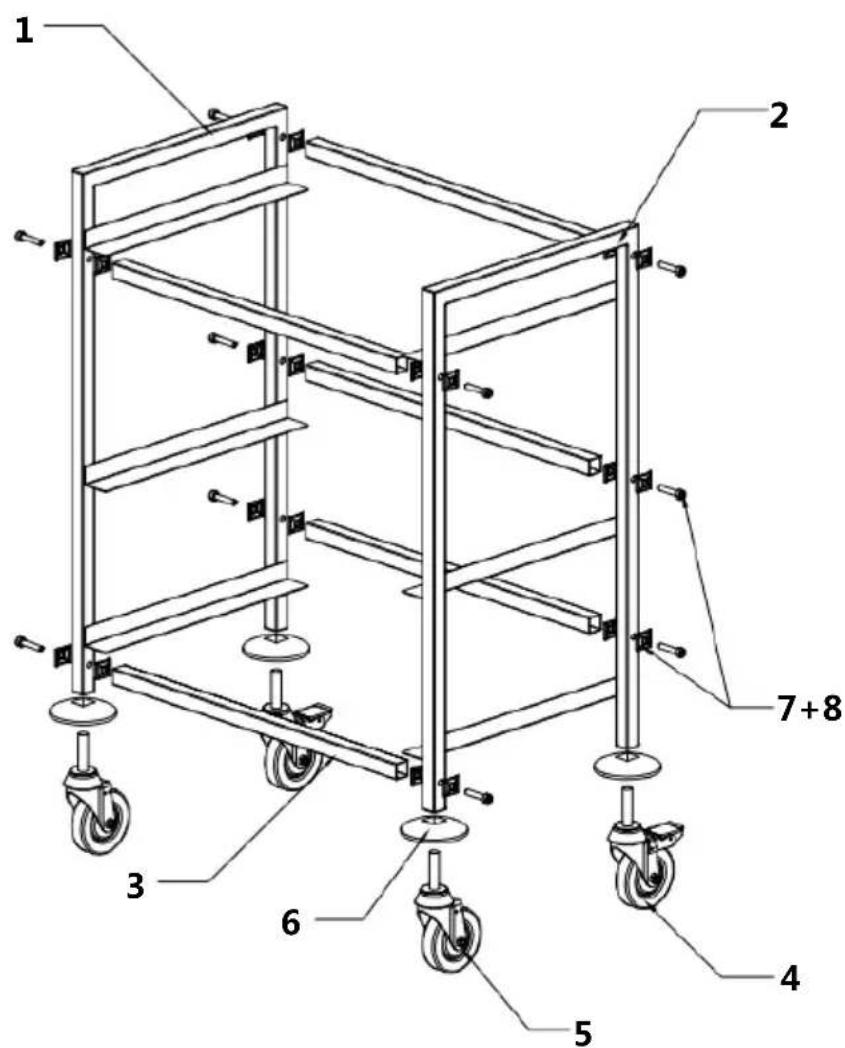

1 2 3 4 5 6 7+8

1. Montieren Sie zuerst die 5 Querstreben (3) am linken Seitenteil (1). Legen Sie dazu je eine eckige Unterlegscheibe (7) zwischen Querstrebe (3) und Seitenteil (1) sowie zwischen Seitenteil (1) und Schraube (8) und ziehen diese dann mit dem Inbusschlüssel fest.
2. Befestigen Sie die Querstreben (3) am rechten Seitenteil (2) so wie oben beschrieben.
3. Legen Sie den Kisten-Abräumwagen auf die Seite oder stellen Sie ihn auf die Seitenteile. Befestigen Sie die Radpuffer (6) an den Seitenteilen (1+2). Schrauben Sie dann die 4 Lenkrollen (4 + 5) in die Seitenteile.

4. Stellen Sie den Kisten-Abräumwagen auf die Lenkrollen und prüfen ihn auf Standfestigkeit.

5. Sie können die Nivellierung des Kisten-Abräumwagens mit Hilfe der Lenkrollen vornehmen, indem Sie diese ein- oder ausdrehen. Fixieren Sie diese nun mit Hilfe der Kontermuttern.

6. Wenn Sie den Kisten-Abräumwagen am gewünschten Platz aufgestellt haben, sichern Sie die Feststeller an den Lenkrollen (4), damit der Kisten-Abräumwagen versehentlich nicht verschoben oder umgekippt werden kann.

Hinweise für den Benutzer

• Der Kisten-Abräumwagen ist für Euronorm-Kisten E1, E2, E3 (Fleischerei / Bäckerei) mit den Abmessungen 600 x 400 mm ausgelegt:
• Platzieren Sie die geeigneten Euronorm-Kisten auf den dafür vorgesehenen Einschubvorrichtungen.
  • Die Abstände zwischen den Einschüben des Kisten-Abräumwagens ermöglichen folgende Nutzung der Euronorm-Kisten:

oben (118 mm): E1

mittig (380 mm): E1, E2, E3

unten (250 mm): E1, E2

• Reinigen Sie den Kisten-Abräumwagen regelmäßig mit einem weichen feuchten Tuch und einem milden Reinigungsmittel.
• Benutzen Sie niemals grobe Reiniger, welche die Oberfläche des Kisten-Abräumwagens zerkratzen können.
• Trocknen Sie den Kisten-Abräumwagen mit einem weichen Tuch ab.
