GEBRUIKSAANWIJZING AK300 BARTSCHER
NEDERLANDS blz. 25 t/m 28
• Afruimwagen voor kisten ENK-3EB
Artikelnummer:
• 300064
Materiaal:
- CNS
Uitvoering:
• Frame van vierkante buizen 25,8 x 25,8 mm;
Bestemd voor kisten met Euro-Norm E1, E2, E3 (slagerij / bakkerij), afmetingen: 600 x 400 mm;
3 paar geleiders;
4 zwenkwielen met rubberen banden, ∅ 100 mm, met 1 wielblok, 2 zwenkwielen met rem;
Bouwpakket, eenvoudige montage
Afmetingen:
• br. 720 x d. 500 x h. 965 mm
Max. draagvermogen:
• 100 kg in totaal, 40 kg per paar geleiders
Afstand tussen de geleiders:
• boven 118 mm (E1), midden 380 mm (E1, E2, E3), beneden 250 mm (E1, E2)
Gewicht:
• 9,4 kg
Wij behouden ons het recht voor om technische veranderingen aan te brengen!
- Pak de afzonderlijke delen uit en verwijder het verpakkingsmateriaal op een milieuvriendelijke manier.
- Controleer aan de hand van de volgende lijst of de levering volledig is.
- Voor de montage is een extra moersleutel nodig.
- Verwijder de beschermfolie van de afruimwagen voor kisten.
Leveromvang / Benaming van de onderdelen
| Nr Onderdelen Aantal Benaming | |||
| 1 + 2 |  | 2 | Zijdelen links en rechts met3 vooraf gemonteerde geleiders |
| 3 |  | 5 | Dwarsverbindingen |
| 4 |  | 2 | Zwenkwielen met vastzetters |
| 5 |  | 2 | Zwenkwielen zonder vastzetters |
| 6 |  | 4 | Wielblokken voor de zwenkwielen |
| 7 |  | 20 | Vierkante onderlegschijven |
| 8 |  | 10 | Schroeven |
| 9 |  | 1 | Inbussleutel |

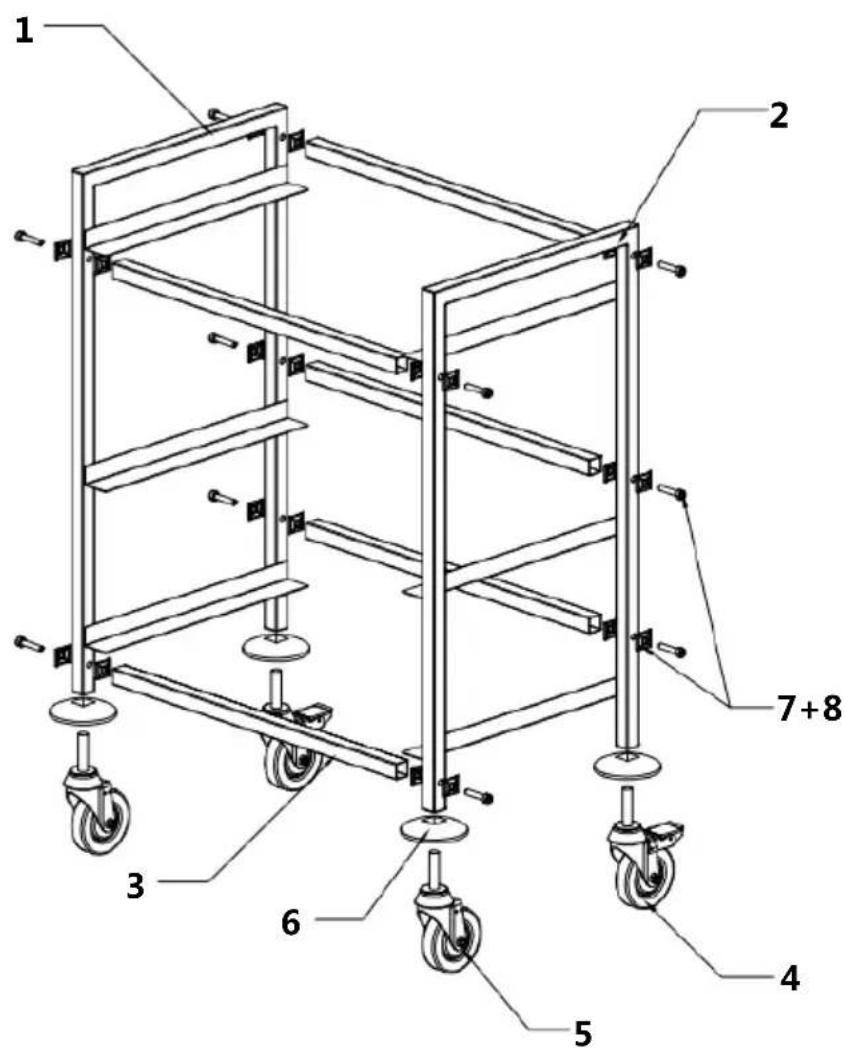

Montage
- De dwarsverbindingen (3) aan het rechter zijdeel (2) vast zetten, zoals dat hierboven beschreven is.
- De afruimwagen op de zijkant leggen. De wielblokken (6) aan de zijdelen (1+2) bevestigen. Hierna de 4 zwenkwielen (4 + 5) aan de zijdelen bevestigen.
-
De afruimwagen voor kisten op zijn wielen plaatsen en de stabiliteit controleren.
-
De afruimwagen voor kisten kan worden genivelleerd door de zwenkwielen in of uit te draaien. Met de veiligheidsdop dit niveau vastzetten.
-
Na het plaatsen van de afruimwagen voor kisten op de gewenste plek, de zwenkwielen (4) blokkeren met behulp van de rem, zodat de afruimwagen niet per ongeluk verschuift of omvalt.

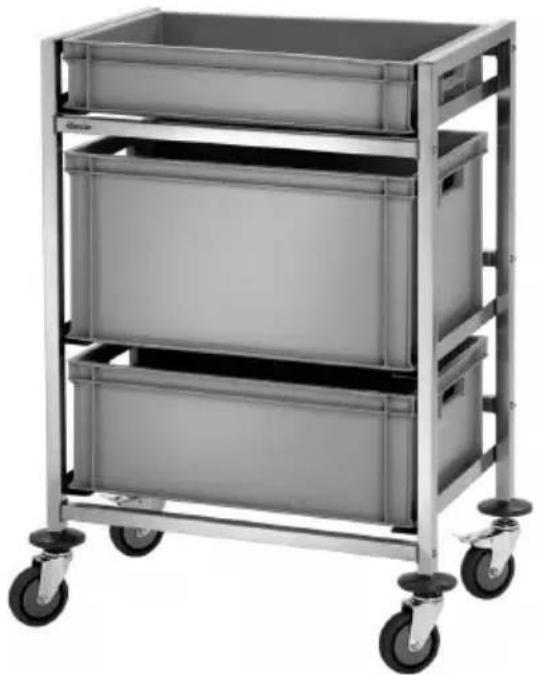

Aanwijzingen voor de gebruiker
- De afruimwagen is bestemd voor het transport van kisten met de Euro-Norm E1, E2, E3 (slagerij / bakkerij) met de afmeting 600 x 400 mm:
- De juiste kisten met de Euro-Norm en op de voor dit doel bestemde geleiders.
- De afstand tussen de geleiders van de afruimwagen voor kisten, maakt het mogelijk om de volgende Euro-norm kisten gebruiken:
boven (118 mm): E1
midden (380 mm): E1, E2, E3
beneden (250 mm): E1, E2
Aanwijzingen betreffende de reiniging
- De afruimwagen voor kisten dient regelmatig te worden gereinigd met een zacht, vochtig doekje met een mild reinigingsmiddel.
- Gebruik nooit grofkorrelige reinigingsmiddelen die het oppervlak van de afruimwagen voor kisten kunnen bekrassen.
- De afruimwagen voor kisten drogen met behulp van een zacht doekje.
Bartscher GmbH
Duitsland Fax: +49 (0) 5258 971-120
