KULLANIM KILAVUZU AK300 BARTSCHER

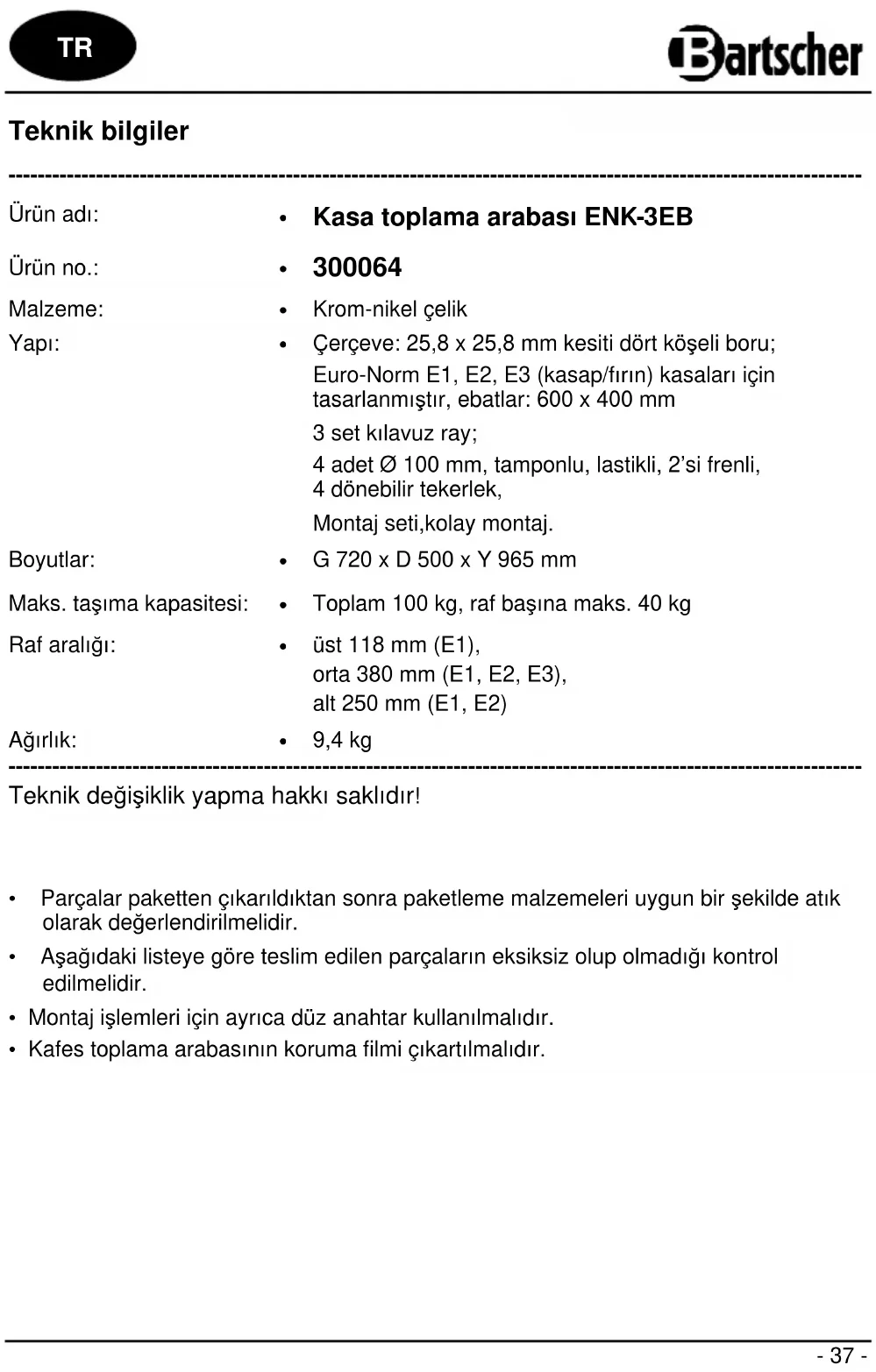

Kasa toplama arabası ENK

Krom-nikel çelik Yapı:

Çerçeve: 25,8 x 25,8 mm kesiti dört köşeli boru; Euro-Norm E1, E2, E3 (kasap/fırın) kasaları için tasarlanmıştır, ebatlar: 600 x 400 mm 3 set kılavuz ray; 4 adet Ø 100 mm, tamponlu, lastikli, 2’si frenli, 4 dönebilir tekerlek, Montaj seti,kolay montaj. Boyutlar:

G 720 x D 500 x Y 965 mm Maks. taşıma kapasitesi:

Toplam 100 kg, raf başına maks. 40 kg Raf aralığı:

Teknik değişiklik yapma hakkı saklıdır!

• Parçalar paketten çıkarıldıktan sonra paketleme malzemeleri uygun bir şekilde atık olarak değerlendirilmelidir.

• Aşağıdaki listeye göre teslim edilen parçaların eksiksiz olup olmadığı kontrol edilmelidir.

• Montaj işlemleri için ayrıca düz anahtar kullanılmalıdır.

• Kafes toplama arabasının koruma filmi çıkartılmalıdır. TR- 38 - Teslimata dâhil parçalar / Parça adı No Parça Adet Ürün adı 1 + 2

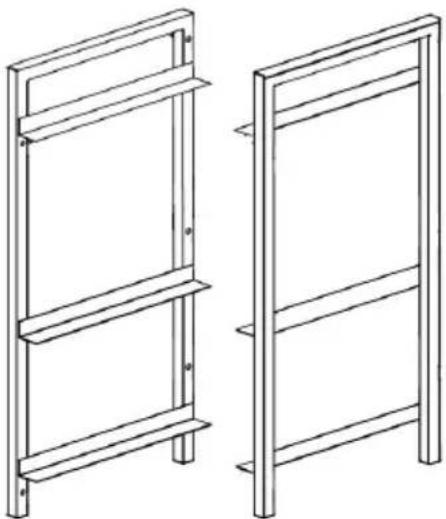

Önceden monte edilmiş 3 adet kılavuz ray ile sol ve sağ yan parçalar

Enine bağlantı parçası

Frenli dönebilir tekerlek

Frensiz dönebilir tekerlek

Dönebilir tekerlek tamponu

1. İlk başta 5 adet enine bağlantı parçaları (3) sol yan parçaya (1) monte edilmelidir.

Bu işleme başlarken enine bağlantı parçası (3) ve yan parça (1), yan parça (1) ve vida (8) arasına birer tane dikdörtgen pul (7) yerleştirildikten sonra Alyan ile sıkıştırılmalıdır.

2. Enine bağlantı parçaları (3) sağ yan parçaya (2) yukarıda bulunan talimata uyularak

3. Kasa toplama arabası yana yatırılmalı veya tekerlekleri rahat bir şekilde monte

etmek için altına bir parça yerleştirilmelidir. Tamponlar (6) yan parçalara (1+2) yerleştirildikten sonra 4 adet dönebilir tekerlek (4+5) yan parçalara monte edilmelidir.

4. Kasa toplama arabası dönebilir tekerlekler üzerine kaldırıldıktan sonra sabitliği kontrol

5. Kasa toplama arabasının yüksekliği dönebilir tekerlekleri döndürerek ayarlandıktan

sonra sabitleme somunları ile ayar sabitlenmelidir.

6. Kasa toplama arabasını istenen yere yerleştirdikten sonra, dönebilir tekerlekleri (4)

fren ile sabitlenip kayması veya devrilmesi önlenmelidir.

Kullanıcı için talimatlar

• Araba 600 x 400 mm Euro-Norm E1, E2, E3 (kasap / fırına) kasalarını toplamak için tasarlanmıştır.

• Uygun Euro-Norm kasaları raylar üzerine oturtturulmalıdır.

• Kılavuz rayları arasındaki mesafeler aşağıda belirtilen Euro-Norm kasalarının yerleştirilmesini sağlar: üst (118 mm): E1 orta (380 mm): E1, E2, E3 alt (250 mm): E1, E2

Temizlik talimatları

• Kasa toplama arabası düzenli olarak yumuşak, nemli bez ve aşındırıcı olmayan temizlik malzemesi ile temizlenmelidir.

• Kasa toplama arabasının yüzeylerini çizebilecek aşındırıcı temizlik maddeleri kesinlikle kullanılmamalıdır.

• Kasa toplama arabası yumuşak bez ile kurutulmalıdır.
