Ürün Türü	Ekonomat Rafı
Referans (Kod No.)	601192
Marka	Bartscher
Malzeme	Krom Çelik
Raf Sayısı	4 adet yüksekliği ayarlanabilir raf
Raf Yapısı	Tel Örgü
Boyutlar (G x D x Y)	1210 x 610 x 1840 mm
Ağırlık	23,5 kg
Toplam Taşıma Kapasitesi	500 kg (raf başına maks. 125 kg)
Montaj Türü	Takma sistemi, basit montaj
Kit İçeriği	4 raf, 4 köşe direği, montaj konileri, dengeleme ayakları
Rafların Yükseklik Ayarı	Evet, plastik koniler ile
Ayarlanabilir Ayaklar	Evet, dengeleme için
Temizlik	Yumuşak ve nemli bez, kostik ürünlerden kaçının
Önerilen Kullanım	İç mekan, ekonomat depolama

Sık sorulan sorular - 601192 BARTSCHER

Bartscher 601192 rafının boyutları nedir?

Boyutlar 1210 mm genişlik, 610 mm derinlik ve 1840 mm yükseklik şeklindedir.

Maksimum taşıma kapasitesi nedir?

Toplam kapasite 500 kg olup, düzenli yükte raf başına maksimum 125 kg'dır.

Raf kit olarak mı teslim edilir?

Evet, 4 raf, 4 köşe direği, plastik montaj konileri ve dengeleme ayakları içeren bir kit olarak teslim edilir.

Direkler nasıl monte edilir?

Her direk, dişli bir bağlantı ile saat yönünde birbirine vidalanan iki parçadan oluşur.

Raflar nasıl sabitlenir?

Plastik konileri direklerin oluklarına istenen yükseklikte bastırın, ardından rafı yukarıdan kaydırın ve köşelere sıkıca bastırın.

Montajdan sonra rafların yüksekliği ayarlanabilir mi?

Evet, raflar yükseklik açısından ayarlanabilir. Plastik konileri direklerin oluklarında yeniden konumlandırmak yeterlidir.

Raf nasıl temizlenir?

Yumuşak ve nemli bir bez kullanın. Krom yüzeye zarar verebilecek kostik veya aşındırıcı temizleyicilerden kaçının.

Rafın ağırlığı nedir?

Setin ağırlığı yaklaşık 23,5 kg'dır.

Montaj için hangi aletler gereklidir?

Belirli bir alet gerekmez, ancak rafların yerine oturmasını kolaylaştırmak için bir kauçuk çekiç kullanılabilir.

Raf sağlam mı?

Evet, monte edildikten sonra sağlamdır. Ayarlanabilir ayaklar, rafın düzgün olmayan bir zeminde dengelenmesini sağlar.

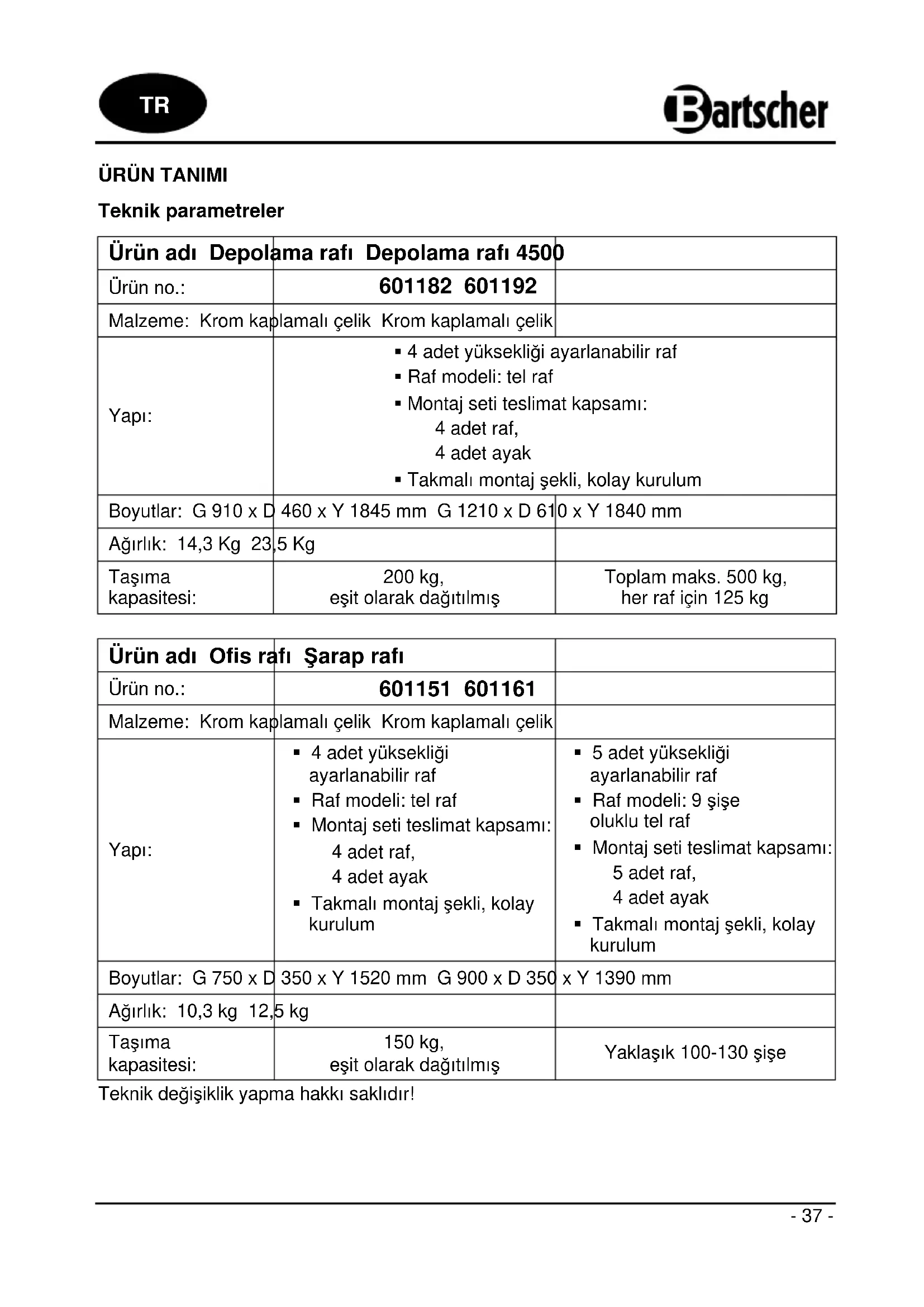

KULLANIM KILAVUZU 601192 BARTSCHER

Ürün adı Depolama rafı Depolama rafı 4500
Ürün no.:	601182 601192
Malzeme: Krom kaplamalı çelik Krom kaplamalı çelik
Yapı:	4 adet yüksekliği ayarlanabilir rafRaf modeli: tel rafMontaj seti teslimat kapsamı:4 adet raf,4 adet ayakTakmalı montaj şekli, kolay kurulum
Boyutlar: G 910 x D	460 x Y 1845 mm G 1210 x D 61	0 x Y 1840 mm
Ağırlık: 14,3 Kg 23,5 Kg
Taşımakapasitesi:	200 kg,eşit olarak dağıtılmış	Toplam maks. 500 kg,her raf için 125 kg

Ürün adı Ofis rafi Şarap rafi
Ürün no.:	601151 601161
Malzeme: Krom kaplamalı çelik Krom kaplamalı çelik
Yapı:	4 adet yüksekliği ayarlanabilir rafRaf modeli: tel rafMontaj seti teslimat kapsamı: 4 adet raf, 4 adet ayakTakmalı montaj şekli, kolay kurulum	5 adet yüksekliği ayarlanabilir rafRaf modeli: 9 şişe oluklu tel rafMontaj seti teslimat kapsamı: 5 adet raf, 4 adet ayakTakmalı montaj şekli, kolay kurulum
Boyutlar: G 750 x D	350 x Y 1520 mm G 900 x D 350	x Y 1390 mm
Ağırlık: 10,3 kg 12,5 kg
Taşıma kapasitesi:	150 kg, eşit olarak dağıtılmış	Yaklaşık 100-130 şişe

Teknik değişiklik yapma hakkı saklıdır!

Parça listesi / teslimat kapsamı

1 Ayak (4)
2 Ayak parçalarını bağlamak için bağlantı parçası (4)
3 Raf (4 veya 5)
4 Plastik mandallar (16 lub 20)
5 Raf yüksekliği ayarlanabilir ayaklar (4)

Raflar (5)
Ürün-no.: 601161
Her biri 9 şişe oluklu

MONTAJ

Ayak montajı

1) Her 4 adet raf ayağı iki parçalı olup ayağın bir tarafına monte edilen dişli bağlantı parçası ile birbirine bağlanmaktadır. Ayağın üst tarafından plastik tapası bulunmaktadır. Alt tarafından bulunan ayarlayıcı ile raf yüksekliği ayarlanabilir. Ayağın iki parçası saat yönüne doğru döndürülerek birbirine bağlanmalıdır. Bağlama işlemi zorlu ise dişli bağlantı parçasının düzgün monte edilip edilmediği kontrol edilmelidir.

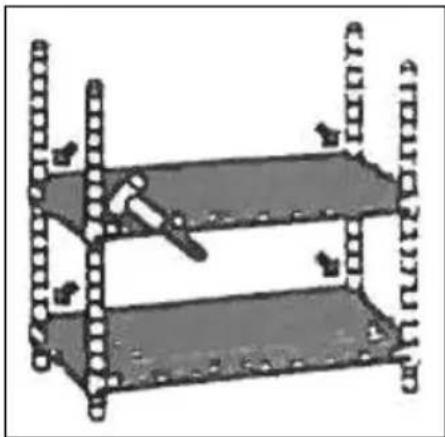

Raf montaji

2) İlk olarak ayaklara en alt raf monte edilmelidir. Alt rafın zeminden en fazla 15 cm'lik yükseklikte monte edilmesi tavsiye edilmektedir. Plastik mandallar istenen yükseklikte oluklara yerleştirilmelidir. Daha dar olan taraf yukarıya doğru, daha kalın olan taraf ise aşağıya doğru yerleştirilmelidir.

3) Raf hafifçe yana eğilmeli ve dört ayağın üst parçaları (plastik tapalar) raf ayaklarından plastik mandallara kadar geçirilmelidir.

4) Raf dikey yerleştirilmelidir. Rafın plastik mandallarının düzgün oturtturulduğundan emin olmak için kenarlarından basılmalıdır.

5) 4 adet plastik mandal istenen yükseklikte monte edilmelidir. Raf üst taraftaki ayaklardan geçirilip plastik mandallara oturtulmalı ve iyice basılmalıdır.
6) 5) montaj aşaması sonraki raflar için tekrarlanmalıdır.
7) Raf yüksekliğini ayarlamak (dengelemek) için ayakların alt tarafından bulunan mekanizmalar kullanılmalıdır.

Raf kullanıma hazırlır.

İpucu: Daha kolay montaj için kauçuk kaplamalı çekiç kullanılabilir.

Temizlik

- Raf düzenli olarak yumuşak, nemli bez ile özenle silinip temizlenmelidir.

DİKKAT!

Rafın krom kaplamalı yüzeylerine zarar verebilecek aşındırıcı temizlik maddeler kullanılmamalıdır.
