Typ produktu	Regał gospodarczy
Numer referencyjny (Kod nr.)	601192
Marka	Bartscher
Materiał	Stal chromowana
Liczba półek	4 półki z regulacją wysokości
Wykonanie półek	Kratka
Wymiary (dł. x gł. x wys.)	1210 x 610 x 1840 mm
Waga	23,5 kg
Nośność całkowita	500 kg (max 125 kg na półkę)
Rodzaj montażu	System wtykowy, prosty montaż
Zawartość zestawu	4 półki, 4 słupki narożne, stożki montażowe, nóżki poziomujące
Regulacja wysokości półek	Tak, za pomocą plastikowych stożków
Regulowane nóżki	Tak, do poziomowania
Czyszczenie	Miękka, wilgotna ściereczka, unikać żrących środków
Zalecane zastosowanie	Wnętrze, przechowywanie gospodarcze

Często zadawane pytania - 601192 BARTSCHER

Jakie są wymiary regału Bartscher 601192?

Wymiary to szerokość 1210 mm, głębokość 610 mm i wysokość 1840 mm.

Jaka jest maksymalna nośność?

Całkowita nośność wynosi 500 kg, z maksymalnie 125 kg na półkę przy równomiernym obciążeniu.

Czy regał jest dostarczany w zestawie?

Tak, jest dostarczany w zestawie zawierającym 4 półki, 4 słupki narożne, plastikowe stożki montażowe i nóżki poziomujące.

Jak zamontować słupki?

Każdy słupek składa się z dwóch części, które należy skręcić ze sobą zgodnie z ruchem wskazówek zegara za pomocą gwintowanego łącznika.

Jak zamocować półki?

Wciśnij plastikowe stożki w rowki słupków na żądanej wysokości, następnie wsuń półkę od góry i mocno dociśnij w narożnikach.

Czy można regulować wysokość półek po montażu?

Tak, półki mają regulowaną wysokość. Wystarczy przesunąć plastikowe stożki w rowkach słupków.

Jak czyścić regał?

Użyj miękkiej, wilgotnej ściereczki. Unikaj żrących lub ściernych środków czyszczących, które mogą uszkodzić chromowaną powierzchnię.

Jaka jest waga regału?

Waga całego zestawu wynosi około 23,5 kg.

Jakie narzędzia są potrzebne do montażu?

Nie są wymagane żadne specjalne narzędzia, ale użycie gumowego młotka może ułatwić osadzenie półek.

Czy regał jest stabilny?

Tak, po złożeniu jest stabilny. Regulowane nóżki pozwalają wypoziomować regał na nierównej podłodze.

INSTRUKCJA OBSŁUGI 601192 BARTSCHER

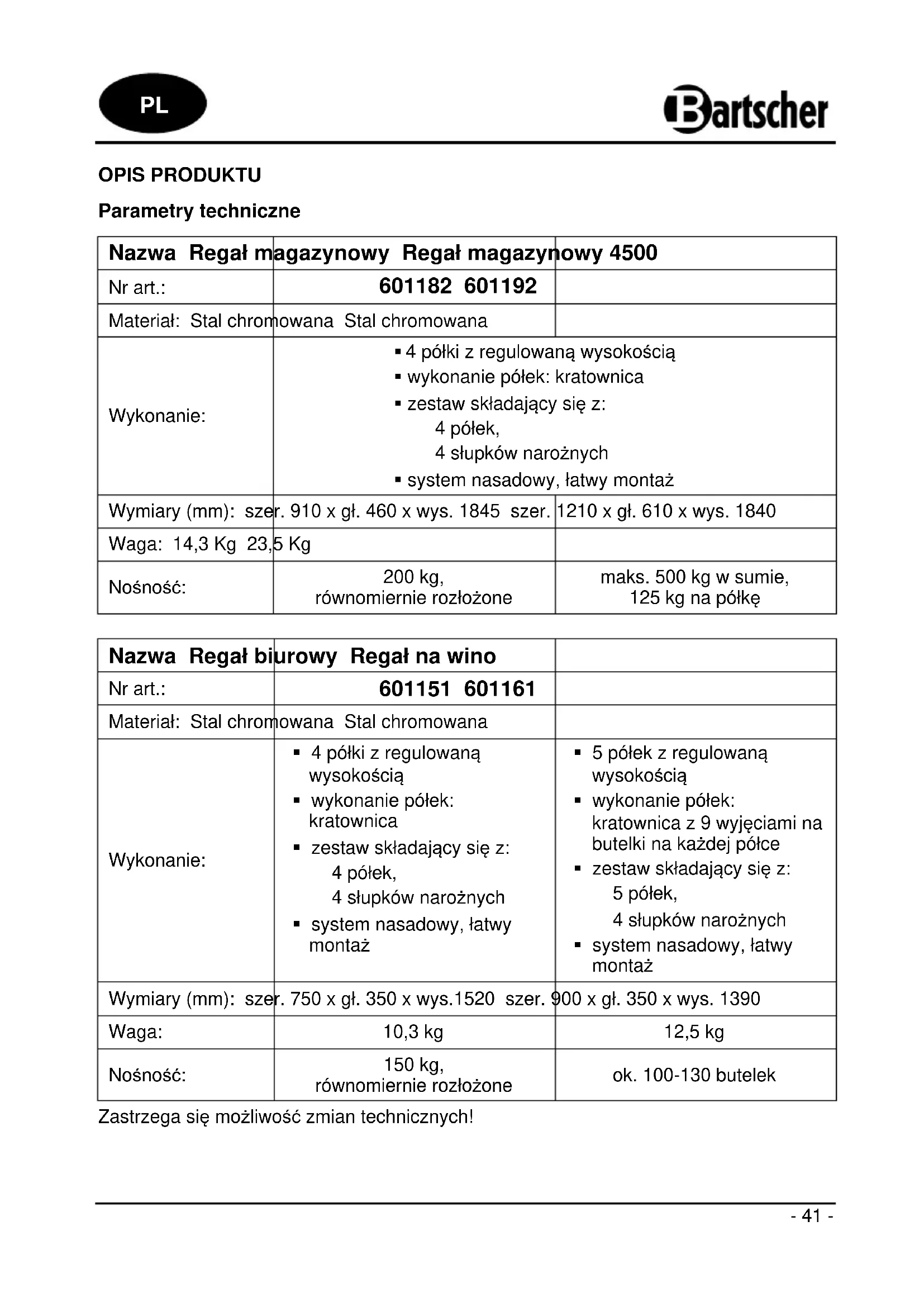

Parametry techniczne

Nazwa Regał magazynowy Regał magazynowy 4500
Nr art.:	601182 601192
Materiał: Stal chromowana Stal chromowana
Wykonanie:	▪ 4 półki z regulowaną wysokością▪ wykonanie półek: kratownica▪ zestaw składający się z:4 półek,4 słupków narożnych▪ system nasadowy, łatwy montaż
Wymiary (mm): szer. 910 x gł. 460 x wys. 1845 szer.		1210 x gł. 610 x wys. 1840
Waga: 14,3 Kg 23,5 Kg
Nośność:	200 kg,równomiernie rozłożone	maks. 500 kg w sumie,125 kg na półkę

Nazwa Regał biurowy Regał na wino
Nr art.:	601151 601161
Materiał: Stal chromowana Stal chromowana
Wykonanie:	4 półki z regulowaną wysokościwykonanie półek:kratownicazestaw składający się z:4 półek,4 słupków narożnychsystem nasadowy, łatwymontaż	5 półek z regulowaną wysokościwykonanie półek:kratownica z 9 wyjęciami na butelki na każdej półczestaw składający się z:5 półek,4 słupków narożnychsystem nasadowy, łatwymontaż
Wymiary (mm): szer.	750 x gł. 350 x wys.1520 szer.	900 x gł. 350 x wys. 1390
Waga:	10,3 kg	12,5 kg
Nośność:	150 kg,równomiernie rozłożone	ok. 100-130 butelek

Zastrzega się możliwość zmian technicznych!

Lista części / zakres dostawy

Półki (5)
Nr art.: 601161
Każda z 9 wyjęciami na butelki

1 Słupek narożny (4)
2 Złączka do elementów słupka narożnego (4)
3 Półka (4 lub 5)
4 Zatrzaski plastikowe (16 lub 20)
5 Nóżki do wyrównania wysokości (niwelowania) regału (4)

MONTAŻ

Montaż słupków

1) Wszystkie cztery słupki składają się z dwóch części i należy je skręcić ze sobą za pomocą złączek z gwintem, które przykręcone są do jednej z dwóch części słupka. Górna część słupka posiada u góry plastikową nakładkę, część dolna słupka posiada na spodzie możliwość wyrównania wysokości.

Obydwie części słupka skręcić ze sobą zgodnie z kierunkiem ruchu wskazówek zegara. Jeżeli obie części słupka nie dają się łatwo połączyć, sprawdzić, czy prawidłowo zostały złożone obie części gwintu.

Przymocowanie półki

2) Jako pierwszą zamontować do słupków narożnych dolną półkę. Zalecamy przymocowanie półki dolnej nie wyżej niż 15 cm nad podłoga.

Na żądanej wysokości zatrzasnąć stożkowe zatrzaski plastikowe w rowkach na słupkach w taki sposób, aby węższa końcówka zatrzasków skierowana była do góry, a grubsza końcówka skierowana była na dół.

3) Półkę przechylić delikatnie na bok i wsunąć górne części czterech słupków (z plastikowymi zaślepkami) przez otwory w narożach półki aż do plastikowych zatrzasków.

4) Ustawić regał pionowo. Nacisnąć mocno półkę w jej narożach, aby upewnić się, że półka jest mocno ułożona na plastikowych zatrzaskach.

5) Przymocować na żądanej wysokości 4 plastikowe zatrzaski na następną półkę. Półkę zsunąć od góry po słupkach na plastikowe zatrzaski i ponownie mocną ją nacisnąć.

6) Powtórzyć krok 5) przy kolejnych półkach.

7) W celu wyrównania wysokości (niwelowania) regału wkręcać lub wykręcać nóżki w dolnych częściach słupków.

Regał jest teraz całkowicie złożony.

Wskazówka: montaż może ułatwić użycie gumowego młotka.

Czyszczenie

- Regał należy czyścić regularnie przy zastosowaniu miękkiej, wilgotnej ściereczki, na koniec regał dokładnie wytrzeć.

OSTROŻNIE!

Nigdy nie stosować żracych lub szorujących środków czyszczących, które mogłyby uszkodzić chromowaną powierzchnię regału.

Bartscher GmbH

Niemcy Fax: [phone]
