601151 - Blacha do pieczenia BARTSCHER - Bezpłatna instrukcja obsługi

Rodzaj produktu	Regał biurowy
Marka	Bartscher
Model	601151
Materiał	Stal chromowana
Liczba półek	4
Wymiary (dł. x gł. x wys.)	750 x 350 x 1520 mm
Waga netto	10,3 kg
Całkowita nośność	150 kg (równomierne rozłożenie)
Regulacja wysokości półek	Tak, za pomocą plastikowych stożków
Rodzaj montażu	System wtykowy, łatwy montaż
Regulowane nóżki	Tak, do wypoziomowania
Konserwacja i czyszczenie	Miękka, wilgotna ściereczka, nie używać środków ściernych ani żrących
Bezpieczeństwo	Nie przekraczać maksymalnego obciążenia, prawidłowo złożyć
Części zamienne	Półki, słupki, stożki montażowe, nóżki. Numery części w instrukcji.
Możliwość naprawy	Możliwa naprawa przez wymianę części zamiennych
Informacje ogólne	Wyprodukowano przez Bartscher GmbH, Niemcy. Instrukcja dostępna w 13 językach.

Często zadawane pytania - 601151 BARTSCHER

Jakie są wymiary regału Bartscher 601151 ?

Wymiary to 750 mm szerokości, 350 mm głębokości i 1520 mm wysokości.

Jaka jest maksymalna nośność?

Całkowita nośność wynosi 150 kg, przy równomiernym rozłożeniu na półkach.

Ile półek ma ten model?

Dostarczany jest z 4 regulowanymi półkami.

Jak złożyć regał?

Najpierw zmontuj słupki, łącząc je śrubami. Następnie zamocuj plastikowe stożki w rowkach słupków, a potem nasuń półki na słupki i dociśnij mocno.

Czy można regulować wysokość półek?

Tak, wysokość półek można regulować za pomocą plastikowych stożków. Dolna półka powinna być zamontowana maksymalnie 15 cm nad podłogą.

Jak czyścić regał?

Regularnie czyścić miękką, wilgotną ściereczką, a następnie dokładnie wytrzeć. Nie używać środków żrących ani ściernych.

Czy regał jest wyposażony w regulowane nóżki?

Tak, nóżki w dolnych częściach słupków można regulować w celu wypoziomowania regału.

Jaki jest materiał regału?

Materiał to stal chromowana, co zapewnia dobrą wytrzymałość i błyszczący wygląd.

Czy mogę używać agresywnych środków czyszczących?

Nie, należy unikać substancji żrących lub szorstkich środków czyszczących, które mogą uszkodzić chromowaną powierzchnię.

Gdzie mogę znaleźć części zamienne?

Części takie jak półki, słupki i stożki są dostępne u producenta. Sprawdź instrukcję, aby znaleźć kody części.

INSTRUKCJA OBSŁUGI 601151 BARTSCHER

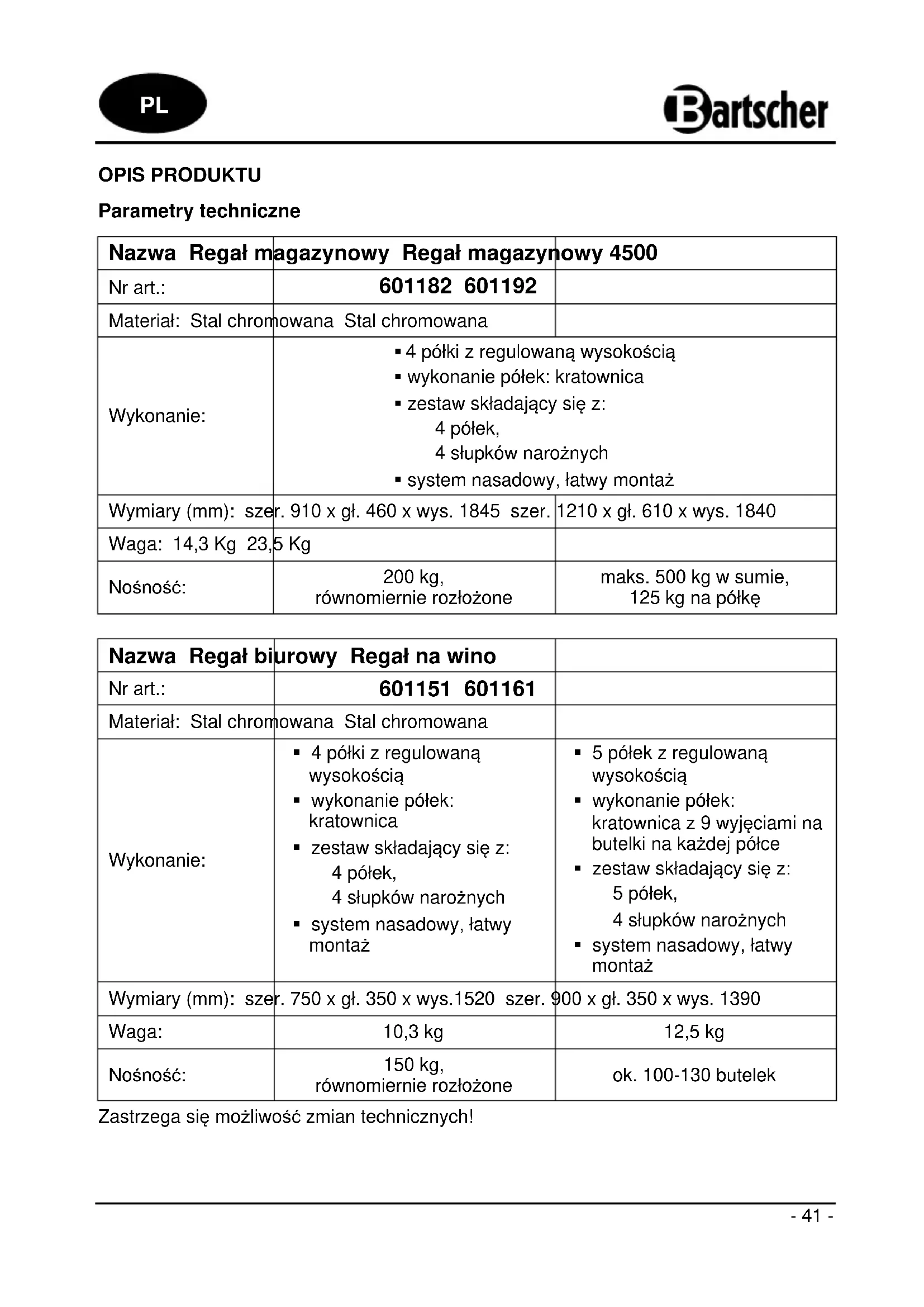

Parametry techniczne

Nazwa Regał magazynowy Regał magazynowy 4500
Nr art.:	601182 601192
Materiał: Stal chromowana Stal chromowana
Wykonanie:	▪ 4 półki z regulowaną wysokością▪ wykonanie półek: kratownica▪ zestaw składający się z:4 półek,4 słupków narożnych▪ system nasadowy, łatwy montaż
Wymiary (mm): szer. 910 x gł. 460 x wys. 1845 szer.		1210 x gł. 610 x wys. 1840
Waga: 14,3 Kg 23,5 Kg
Nośność:	200 kg,równomiernie rozłożone	maks. 500 kg w sumie,125 kg na półkę

Nazwa Regał biurowy Regał na wino
Nr art.:	601151 601161
Materiał: Stal chromowana Stal chromowana
Wykonanie:	4 półki z regulowaną wysokościwykonanie półek:kratownicazestaw składający się z:4 półek,4 słupków narożnychsystem nasadowy, łatwymontaż	5 półek z regulowaną wysokościwykonanie półek:kratownica z 9 wyjęciami na butelki na każdej półczestaw składający się z:5 półek,4 słupków narożnychsystem nasadowy, łatwymontaż
Wymiary (mm): szer.	750 x gł. 350 x wys.1520 szer.	900 x gł. 350 x wys. 1390
Waga:	10,3 kg	12,5 kg
Nośność:	150 kg,równomiernie rozłożone	ok. 100-130 butelek

Zastrzega się możliwość zmian technicznych!

Lista części / zakres dostawy

Półki (5)
Nr art.: 601161
Każda z 9 wyjęciami na butelki

1 Słupek narożny (4)
2 Złączka do elementów słupka narożnego (4)
3 Półka (4 lub 5)
4 Zatrzaski plastikowe (16 lub 20)
5 Nóżki do wyrównania wysokości (niwelowania) regału (4)

MONTAŻ

Montaż słupków

1) Wszystkie cztery słupki składają się z dwóch części i należy je skręcić ze sobą za pomocą złączek z gwintem, które przykręcone są do jednej z dwóch części słupka. Górna część słupka posiada u góry plastikową nakładkę, część dolna słupka posiada na spodzie możliwość wyrównania wysokości.

Obydwie części słupka skręcić ze sobą zgodnie z kierunkiem ruchu wskazówek zegara. Jeżeli obie części słupka nie dają się łatwo połączyć, sprawdzić, czy prawidłowo zostały złożone obie części gwintu.

Przymocowanie półki

2) Jako pierwszą zamontować do słupków narożnych dolną półkę. Zalecamy przymocowanie półki dolnej nie wyżej niż 15 cm nad podłoga.

Na żądanej wysokości zatrzasnąć stożkowe zatrzaski plastikowe w rowkach na słupkach w taki sposób, aby węższa końcówka zatrzasków skierowana była do góry, a grubsza końcówka skierowana była na dół.

3) Półkę przechylić delikatnie na bok i wsunąć górne części czterech słupków (z plastikowymi zaślepkami) przez otwory w narożach półki aż do plastikowych zatrzasków.

4) Ustawić regał pionowo. Nacisnąć mocno półkę w jej narożach, aby upewnić się, że półka jest mocno ułożona na plastikowych zatrzaskach.

5) Przymocować na żądanej wysokości 4 plastikowe zatrzaski na następną półkę. Półkę zsunąć od góry po słupkach na plastikowe zatrzaski i ponownie mocną ją nacisnąć.

6) Powtórzyć krok 5) przy kolejnych półkach.

7) W celu wyrównania wysokości (niwelowania) regału wkręcać lub wykręcać nóżki w dolnych częściach słupków.

Regał jest teraz całkowicie złożony.

Wskazówka: montaż może ułatwić użycie gumowego młotka.

Czyszczenie

- Regał należy czyścić regularnie przy zastosowaniu miękkiej, wilgotnej ściereczki, na koniec regał dokładnie wytrzeć.

OSTROŻNIE!

Nigdy nie stosować żracych lub szorujących środków czyszczących, które mogłyby uszkodzić chromowaną powierzchnię regału.

Bartscher GmbH

Niemcy Fax: [phone]
