601151 - Sütőlemez BARTSCHER - Ingyenes használati útmutató

Termék típusa	Irodai polcrendszer
Márka	Bartscher
Modell	601151
Anyag	Krómozott acél
Polcok száma	4
Méretek (Sz x Mé x Ma)	750 x 350 x 1520 mm
Nettó tömeg	10,3 kg
Teljes terhelhetőség	150 kg (egyenletes elosztás)
Polcok magasságának állítása	Igen, műanyag kúpokkal
Összeszerelés típusa	Csatlakozó rendszer, egyszerű összeszerelés
Állítható lábak	Igen, a szintezéshez
Karbantartás és tisztítás	Puha, nedves ruhával, ne használjon súroló vagy maró hatású tisztítószereket
Biztonság	Ne lépje túl a maximális terhelést, szerelje össze helyesen
Alkatrészek	Polcok, oszlopok, összeszerelő kúpok, lábak. A hivatkozások a használati útmutatóban találhatók.
Javíthatóság	Javítható alkatrészek cseréjével
Általános információk	Gyártó: Bartscher GmbH, Németország. Használati útmutató 13 nyelven elérhető.

Gyakran ismételt kérdések - 601151 BARTSCHER

Mik a Bartscher 601151 polcrendszer méretei?

A méretek: 750 mm szélesség, 350 mm mélység és 1520 mm magasság.

Mi a maximális terhelhetőség?

A teljes terhelhetőség 150 kg, egyenletes elosztással a polcokon.

Hány polccal rendelkezik ez a modell?

4 db magasságban állítható polccal érkezik.

Hogyan kell összeszerelni a polcrendszert?

Először szerelje össze az oszlopokat a két rész összecsavarozásával. Ezután rögzítse a műanyag kúpokat az oszlopok hornyaiba, majd helyezze a polcokat az oszlopokra, csúsztassa le és nyomja erősen a helyükre.

Beállítható a polcok magassága?

Igen, a polcok magassága állítható a műanyag kúpok segítségével. Az alsó polcot legfeljebb 15 cm-re a talajtól kell felszerelni.

Hogyan kell tisztítani a polcrendszert?

Rendszeresen tisztítsa puha, nedves ruhával, majd törölje szárazra. Ne használjon maró vagy súroló hatású tisztítószereket.

A polcrendszer állítható lábakkal érkezik?

Igen, az oszlopok alsó részén lévő lábak magassága állítható a polc szintezéséhez.

Milyen anyagból készült a polcrendszer?

Az anyag krómozott acél, ami jó szilárdságot és fényes megjelenést biztosít.

Használhatok erős tisztítószereket?

Nem, kerülje a maró hatású anyagokat vagy durva tisztítószereket, amelyek károsíthatják a krómozott felületet.

Hol találok alkatrészeket?

Az alkatrészek, mint a polcok, oszlopok és kúpok a gyártónál kaphatók. Az alkatrészkódokat a használati útmutatóban találja.

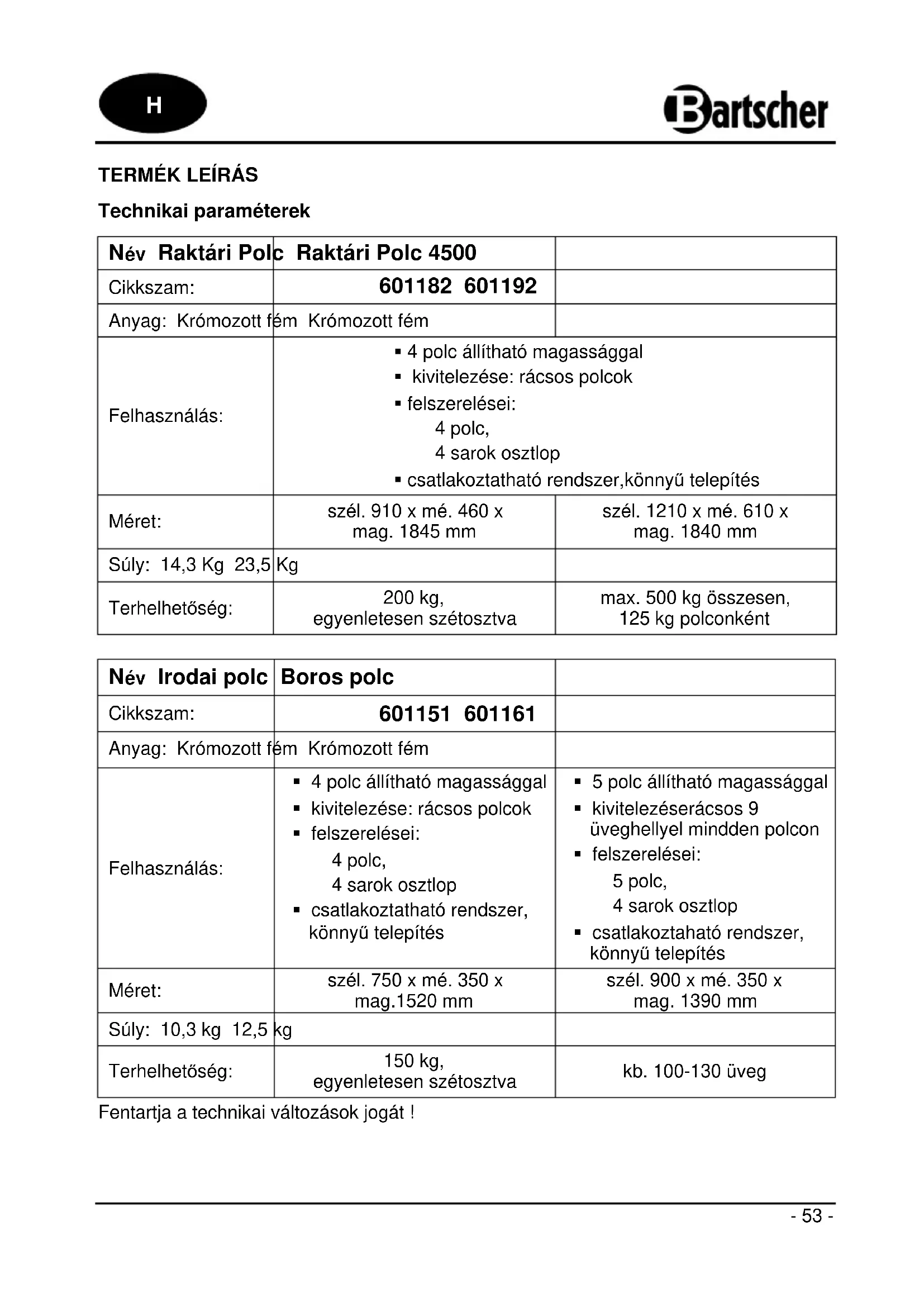

HASZNÁLATI ÚTMUTATÓ 601151 BARTSCHER

Technikai paraméterek

Név Raktári Polc Raktári Polc 4500
Cikkszam:	601182 601192
Anyag: Krómozott fém Krómozott fém
Felhasználás:	▪ 4 polc állítható magassággal▪ kivitelezése: rácsos polcok▪ felszerelései:4 polc,4 sarok osztlop▪ csatlakoztatható rendszer,könnyű telepítés
Méret:	szél. 910 x mé. 460 xmag. 1845 mm	szél. 1210 x mé. 610 xmag. 1840 mm
Súly: 14,3 Kg 23,5	Kg
Terhelhetőség:	200 kg,egyenletesen szétosztva	max. 500 kg összesen,125 kg polconként

Név Irodai polc	Boros polc
Cikkszam:	601151 601161
Anyag: Krómozott fém	Krómozott fém
Felhasználás:	4 polc állítható magassággalkivitelezése: rácsos polcokfelszerelései:4 polc,4 sarok osztlopcsatlakoztatható rendszer,könnyű telepítés	5 polc állítható magassággalkivitelezésérácsos 9üveghellyel mindden polconfelszerelései:5 polc,4 sarok osztlopcsatlakoztaható rendszer,könnyű telepítés
Méret:	szél. 750 x mé. 350 xmag.1520 mm	szél. 900 x mé. 350 xmag. 1390 mm
Súly: 10,3 kg 12,5 kg
Terhelhetőség:	150 kg,egyenletesen szétosztva	kb. 100-130 üveg

Fentartja a technikai változások jogát!

Alkatrész Lista / Szállítási csomag részei

Polc (5)
Cikkszam: 601161
9 tartó a polcnak

1 Sarok osztlopok (4)
2 Csatlakozó a négy sarokelemhez (4)
3 Polc (4 vagy 5)
4 Műanyag záróelem (16 vagy 20)
5 Lábalátét az osztlopoknak (szintezhető) (4)

ÖSSZESZERELÉS

Osztlopok összeszerelése

1) Mind a négy rúd két részből áll ésössze lehet kapcsolni egymással a meneter rúdnak köszönhetően, amelyeket összecsvarva rögzítjük egyiket a másikhoz. Felső rész osztloprészbe felülről agy záró dugó, alsórészén az osztlopnak lehetőségünk van a magasságállításra.

A két osztloprész egymásnak óramutató járásával ellentétesen csavarva illeszthetjük össze. Amennyiben a két menetes részt nem tudja könnyebdén összecsavarni ellenőrizze a menetes rész hogy megfelelően illesztette össze.

2. Polcok rögzítése

2) Ahogyan az első összeszerelés az alsó pocot a saroknál. Jabóvasoljuk hogy az alsó polcot ne magasabra rakja mint 15 cm.

A kívánt magasságrésznél a kúpos műanyag részeket pattinsuk a mélyadésbe úgy, keskenyebb rész felőli részt felfelé, a a vastagabb felőli részt lefelé.

3) A polcokat kissé döntsük meg oldalra majd huzzuk fel a z osztlopon található négy állásrészéhez utánna a lyukon keresztül (műanyag dugókat) illeszük be a sarkoknál a polcokon, a műanyag patentig.

4) Helyezze a polcot függőleges helyzetbe. Nyomja erősen a polc sarkainál, úgy hogy győződjön meg arrol hogy a klipp a helyén van.

5) Szétszerelésnél vegyük ki a négy csatlakozó műanyag klipet. Az osztlopon nyomjuk felfelé a polcot a zárókupak felé erősen.
6) Ismételje meg az 5 ) lépést az utolsó polcig.
7) Annak érdekében hogy elérjük a megfelelő magassságot (állítható) csavarjuk az osztlopot vagy csavarjuk az lábakat az osuztlop alján.

Igy az egész polc szétszerelve van.

Tipp: a szerelés megkönyítéséhez használhat gumikalapácsot.

Tisztítás

- A polcot rendszeresen tisztítani kell száraz nedves ruhával majd a végén száraz puha rongyal.

FIGYELMEZTETÉS!

Soha ne használjon maró vagy súrolószert, amik károsíthatják a polcot.

Bartscher GmbH

Németország Fax: [phone]
