Τύπος προϊόντος	Ράφι γραφείου
Μάρκα	Bartscher
Μοντέλο	601151
Υλικό	Χρωμιωμένος χάλυβας
Αριθμός ραφιών	4
Διαστάσεις (Μ x Β x Υ)	750 x 350 x 1520 mm
Καθαρό βάρος	10,3 kg
Συνολική χωρητικότητα φόρτωσης	150 kg (ομοιόμορφη κατανομή)
Ρύθμιση ύψους ραφιών	Ναι, με πλαστικούς κώνους
Τύπος συναρμολόγησης	Σύστημα εισαγωγής, απλή συναρμολόγηση
Ρυθμιζόμενα πόδια	Ναι, για ισοπέδωση
Συντήρηση και καθαρισμός	Μαλακό και υγρό πανί, μη χρησιμοποιείτε λειαντικά ή καυστικά καθαριστικά
Ασφάλεια	Μην υπερβαίνετε το μέγιστο φορτίο, συναρμολογήστε σωστά
Ανταλλακτικά	Ράφια, στύλοι, κώνοι συναρμολόγησης, πόδια. Οι κωδικοί διατίθενται στις οδηγίες.
Δυνατότητα επισκευής	Επισκευάσιμο με αντικατάσταση ανταλλακτικών
Γενικές πληροφορίες	Κατασκευάζεται από τη Bartscher GmbH, Γερμανία. Οδηγίες διαθέσιμες σε 13 γλώσσες.

Συχνές ερωτήσεις - 601151 BARTSCHER

Ποιες είναι οι διαστάσεις του ραφιού Bartscher 601151;

Οι διαστάσεις είναι 750 mm πλάτος, 350 mm βάθος και 1520 mm ύψος.

Ποια είναι η μέγιστη χωρητικότητα φόρτωσης;

Η συνολική χωρητικότητα φόρτωσης είναι 150 kg, με ομοιόμορφη κατανομή στα ράφια.

Πόσα ράφια διαθέτει αυτό το μοντέλο;

Παρέχεται με 4 ρυθμιζόμενα σε ύψος ράφια.

Πώς συναρμολογείται το ράφι;

Πρώτα συναρμολογήστε τους στύλους βιδώνοντας τα δύο μέρη. Στη συνέχεια, στερεώστε τους πλαστικούς κώνους στις αυλακώσεις των στύλων, έπειτα τοποθετήστε τα ράφια γλιστρώντας τα πάνω στους στύλους και πιέζοντας σταθερά.

Μπορεί να ρυθμιστεί το ύψος των ραφιών;

Ναι, τα ράφια είναι ρυθμιζόμενα σε ύψος με πλαστικούς κώνους. Το κάτω ράφι πρέπει να τοποθετηθεί το πολύ 15 cm από το έδαφος.

Πώς καθαρίζεται το ράφι;

Καθαρίζετε τακτικά με ένα μαλακό, υγρό πανί και στη συνέχεια σκουπίζετε καλά. Μη χρησιμοποιείτε καυστικά ή λειαντικά προϊόντα.

Το ράφι παρέχεται με ρυθμιζόμενα πόδια;

Ναι, τα πόδια στα κάτω μέρη των στύλων είναι ρυθμιζόμενα σε ύψος για να ισοπεδώσουν το ράφι.

Ποιο είναι το υλικό του ραφιού;

Το υλικό είναι χρωμιωμένος χάλυβας, που του προσδίδει καλή αντοχή και λαμπερή εμφάνιση.

Μπορώ να χρησιμοποιήσω επιθετικά καθαριστικά;

Όχι, αποφύγετε καυστικές ουσίες ή τραχιά καθαριστικά που μπορεί να καταστρέψουν την επιφάνεια χρωμίου.

Πού μπορώ να βρω ανταλλακτικά;

Εξαρτήματα όπως ράφια, στύλοι και κώνοι είναι διαθέσιμα από τον κατασκευαστή. Συμβουλευτείτε τις οδηγίες για τους κωδικούς εξαρτημάτων.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 601151 BARTSCHER

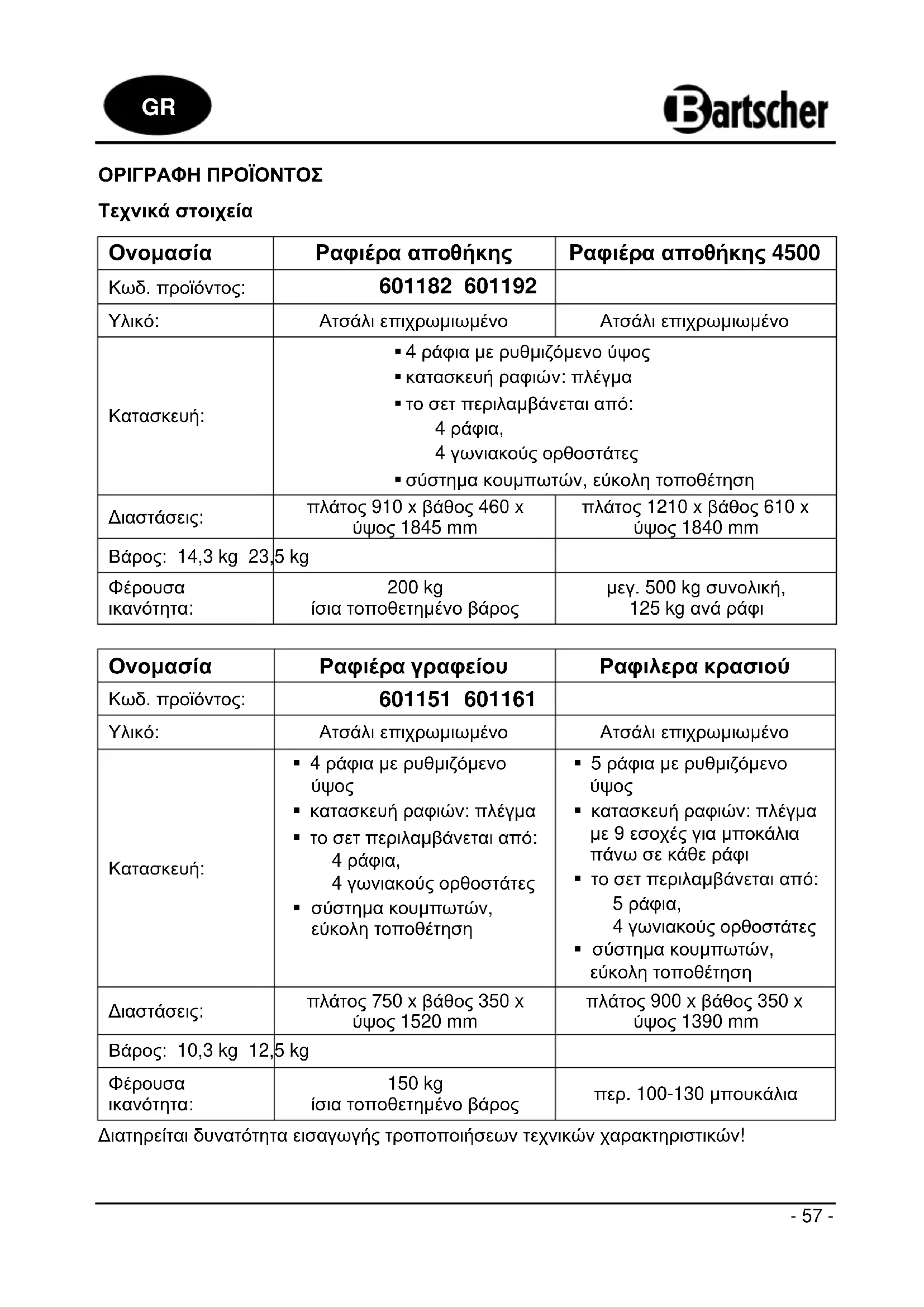

Ονομασία	Ραφιέρα αποθήκης	Ραφιέρα αποθήκης 4500
Κωδ. προϊόντος:	601182 601192
Υλικό:	Ατσάλι επιχρωμιωμένο	Ατσάλι επιχρωμιωμένο
Κατασκευή:	▪ 4 ράφια με ρυθμιζόμενο ύψος▪ κατασκευή ραφιών: πλέγμα▪ το σετ περιλαμβάνεται από:4 ράφια,4 γωνιακούς ορθοστάτες▪ σύστημα κουμπωτών, εύκολη τοποθέτηση
Διαστάσεις:	πλάτος 910 x βάθος 460 x ύψος 1845 mm	πλάτος 1210 x βάθος 610 x ύψος 1840 mm
Βάρος: 14,3 kg 23,5 kg
Φέρουσα ικανότητα:	200 kgίσια τοποθετημένο βάρος	μεγ. 500 kg συνολική,125 kg ανά ράφι

Ονομασία	Ραφιέρα γραφείου	Ραφιλερα κρασιού
Κωδ. προϊόντος:	601151 601161
Υλικό:	Ατσάλι επιχρωμιωμένο	Ατσάλι επιχρωμιωμένο
Κατασκευή:	4 ράφια με ρυθμιζόμενο ύψοςκατασκευή ραφιών: πλέγματο σετ περιλαμβάνεται από:4 ράφια,4 γωνιακούς ορθοστάτεςσύστημα κουμπωτών,εύκολη τοποθέτηση	5 ράφια με ρυθμιζόμενο ύψοςκατασκευή ραφιών: πλέγμα με 9 εσοχές για μποκάλια πάνω σε κάθε ράφιτο σετ περιλαμβάνεται από:5 ράφια,4 γωνιακούς ορθοστάτεςσύστημα κουμπωτών,εύκολη τοποθέτηση
Διαστάσεις:	πλάτος 750 x βάθος 350 x ύψος 1520 mm	πλάτος 900 x βάθος 350 x ύψος 1390 mm
Βάρος: 10,3 kg 12,5 kg
Φέρουσα ικανότητα:	150 kgίσια τοποθετημένο βάρος	περ. 100-130 μπουκάλια

Διατηρείται δυνατότητα εισαγωγής τροποποιήσεων τεχνικών χαρακτηριστικών!

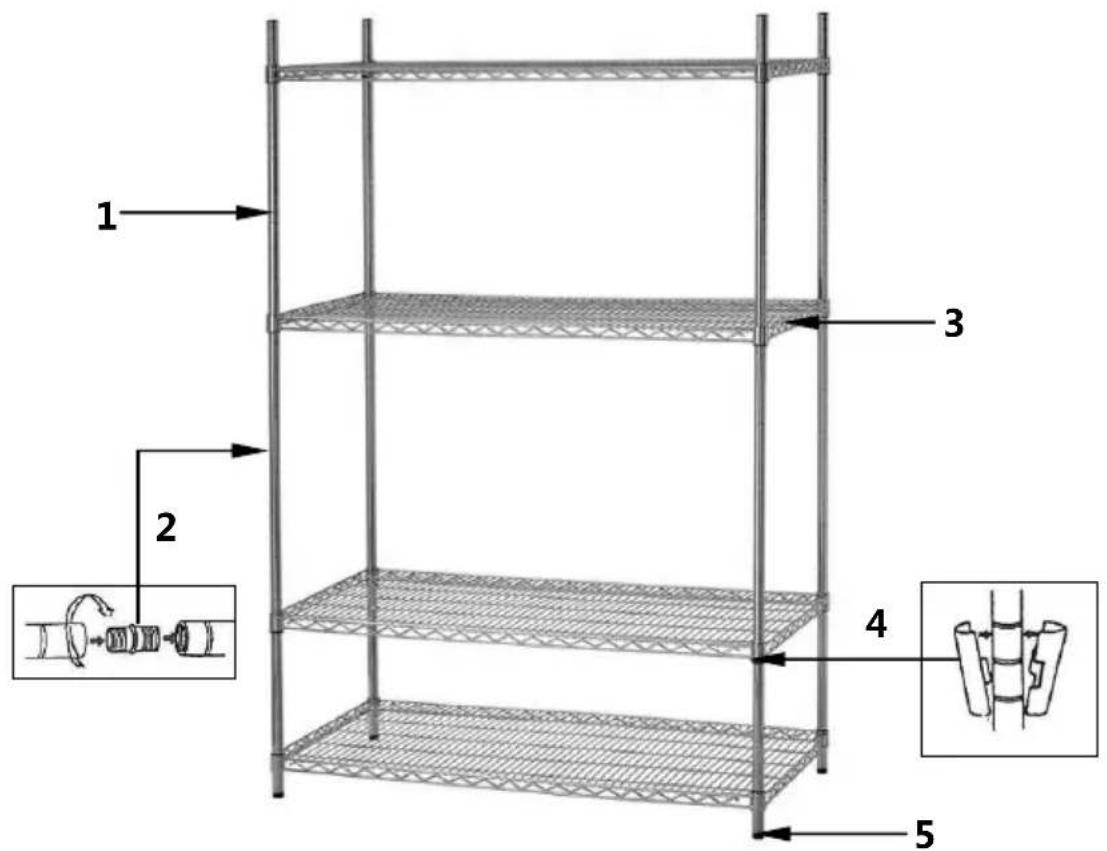

Κατάλογος εξαρτημάτων / σετ παράδοσης

Ράφια (4) Κωδ. προϊόντος: 601151/601182/601192

Ράφια (5) Κωδ. προϊόντος: 601161 Κάθε ράφι με 9 εσοχές γαι μπουκάλια

1 Γωνιακός ορθοστάτης (4)
2 Σύνδεση εξαρτημάτων γωνιακού ορθοστάτη (4)
3 Páφια (4 ή 5)
4 Πλαστικά νύχια (16 ή 20)
5 Ποδαράκια με δυνατότητα ρύθμισης ύψους (ισοπέδωση) της ραφιέρας (4)

ΣΥΝΑΡΜΟΛΟΓΗΣΗ

Συναρμολόγης γωνιακών ορθοστάτων

1) Όλοι τέσσεροι ορθοστάτες αοτελούνται από δύο εξαρτήματα και πρέπει να τα βιδώσετε ξανά με χρήση βιδωτών συνδετήρων οι οποίοι είναι βιδωμένοι σε ένα από δύο εξαρτήματα των ορθοστατών. Το πέανω μέρος του ορθοστάτη έχει από πάνω πλαστικό απίθεμα και κάτω μέρος του ορθοστάτη έχει δυνατότητα ρύθμιση ύψους. Βιδώστε μαζί όλα τα δύο μέρη του ορθοστάτη δεξιοστρόφως. Αν δεν είναι δυνατόν να δυνδέσετε δύο μέρη του ορθοστάτη, ελέγξτε αν βάλατε σωστά δύο μέρη του γιδωτού συνδετήρα.

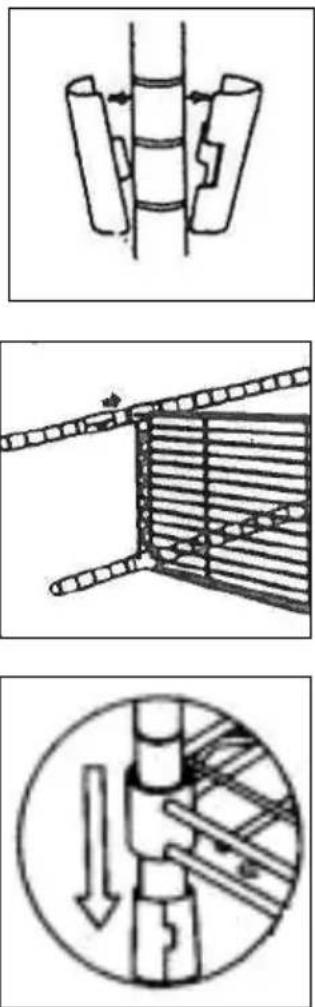

Συναρμολόγηση ραφιού

2) Πρώτα συναρμολογήστε κάτω ράφι στους γωνιακούς ορθοστάτες. Προτείνουμε να συναρμολογήσετε το κάτω ράφι όχι πάνω των 15 cm από το δάπεδο. Στο ζητούμενο ύψος κλείστε τα πλαστικά κωνιακά νυχιά μέσα στις σχισμές των ορθοστατών έτσι ώστε η στενή άκρη να είναι κατεύθυνση προς τα επάνω και η Ἀπαχεία προς τα κάτω.

3) Κλίστε λίγο το ράφι σε μια πλευρά και βάλτε τα επάνω εξαρτήματα τεσσαρών ορθοστατών ( με πλαστικές τάπες) μέσα από τα αοίγματα στις γωνίες έως πλαστικά νύχια.

4) Τοποθετήστε τη ραφιέρα κάθετα. Πιέστε δυνατα το ράφι στις γωνέις του για να επιβεβαιωθείτε ότι το ράφι είναι σταθερά τοποθετημένη πάνω σε πλαστικά νύχια.

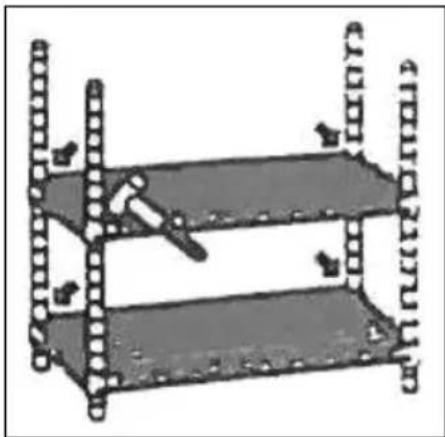

Συνεχής συναρμολόγηση

5) Συναρμολογήστε 4 πλαστικά νύχια στο ζητούμενο ύψος γαι επόμενο βάφι. Βάλτε από πάνω το βάφι παράλληλα στους ορθοστάτες έως τα πλαστικά νύχια και πατήστε το ξανά δυνατά.
6) Επαναλάβετε το βήμα 5 σε επόμενα páφια.
7) Για να ισοπεδώσετε το ύψος της ραφιέρας βιδώστε ή ξεβιδώστε ποδαράκια στα κάτω μέρη των ορθοστατών.

Η ρα΄φιέρα είναι πλήρως συναρμολογημένη.

Οδηγία: Μπορείτε να χρησιμοποιήσετε λαστιχένιο σφυρί για να διευκολύνετε τη συναρμολόγηση.

Καθαρισμός

- Πρέπει να καθαρίζετε τη ραφιέρα τακτικά χρησιμοπιώντας μελακό, βραγμένο ύφασμα και στο τέλος σκουπίστε τη.

ΠΡΟΣΕΚΤΙΚΑ!

Ποτέ μην χρησιμοποιήσετε καυστικά ή ανώμαλα καθαριστικά μέσα που μπορεί να χαλάσουν επιχρωμιωμένη επιφάνεια.
